Монтаж отопления своими руками – Отопление частного дома своими руками: схемы систем отопления, монтаж

Содержание

Отопление своими руками, видео, фото, монтаж и схема установки

При всем многообразии и достаточной сложности современных систем отопления, сложившаяся практика показывает, что создание обогрева собственными силами – решаемая задача. Для ее успешного выполнения необходимо иметь навыки владения инструментом и знание работы системы, и тогда сделать отопление своими руками по силам каждому.

Что несет тепло в дом?

Его источником может быть печка или горящий камин, горячий воздух, поступающий по системе воздуховодов, или электрические нагреватели. За свое существование человечество придумало множество различных способов, позволяющих согреться в морозы, но по статистике, для обогрева дома чаще всего используется водяное отопление.

Водяное отопление уже давно является самым популярным

В этом нет ничего удивительного. Вода – прекрасный теплоноситель, она способна быстро аккумулировать тепло, а также быстро его отдавать, способна легко перетекать в нужное место под воздействием самых разных условий. Исходя из этого, стоит рассматривать возможность создания отопления своими руками применительно для систем водяного обогрева.

Откуда берется тепло?

Главным источником тепла служит отопительный котел. Пожалуй, во многом его правильный выбор обеспечивает будущий комфорт в холодные зимние дни и ночи, и поэтому отнестись к нему надо со всей возможной ответственностью. Вы должны дать ответ самому себе – а чем будем топить этот котел? Несмотря на все удобства, которые предоставляет самодельное отопление, не стоит забывать, что оно должно работать, а для этого печку надо топить.

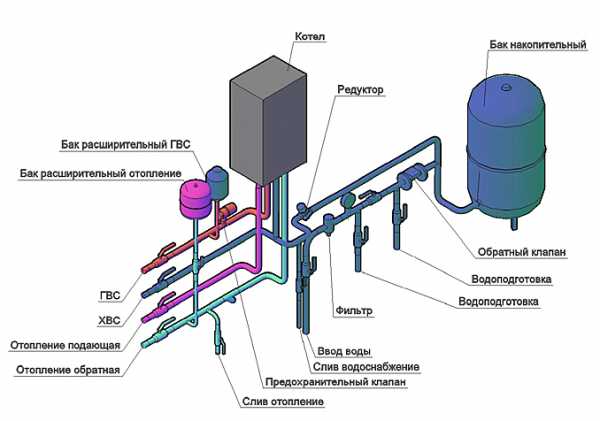

Строение водяной системы отопления

Проще топить обычную печку, чем выбрать самый расчудесный котел, рассчитанный на недоступные или экзотические виды топлива, получится дешевле и хлопот меньше. Поэтому надо применять котел, использующий дешевое местное топливо, это позволит снизить затраты на отопление.

Сейчас есть изделия, ориентированные на любые горючие вещества, в том числе универсальные, способные работать на нескольких из них – угле, дровах, солярке, газе и т.д.

Следующей, не менее ответственной, задачей будет определение мощности котла. Дело в том, что если его мощности недостаточно для обогрева дома, то вы рискуете, как минимум, простудиться в зимнее время, а если она является избыточной, то это просто зря потраченные деньги. Поэтому, когда создается система отопления своими руками, выбирая котел, надо учитывать факторы, такие как:

наличие и количество окон;
географическое расположение дома;
материал, из которого изготовлен дом, и толщина стен;
наличие утепления и т.д.

Учет всех возможных факторов – сложная задача, но зачастую пользуются оценочным подходом, согласно которому для обогрева десяти кв.м. площади требуется один кВт тепловой мощности.

Соотношения площадей дома и мощностей котла

Зная отапливаемую площадь вашего дома, вы определите базовую мощность котла, а потом ее надо будет умножить на коэффициент, учитывающий географическое положение. Для этого используются такие значения на киловатт мощности:

от семи до девяти десятых для южных районов;
полтора для районов Центральной России;
от полутора до двух для Северных районов.

И полученное значение надо увеличить на двадцать пять процентов, если горячую воду планируется использовать для хозяйственных нужд. А теперь ещё одно увеличение на двадцать процентов (для повышения надежности работы котла и исключения его перегрузки) – и можете считать, что задачу, как сделать отопление своими руками, вы почти решили, во всяком случае, вы знаете, какой вам нужен для этого котел.

Рекомендуем к прочтению:

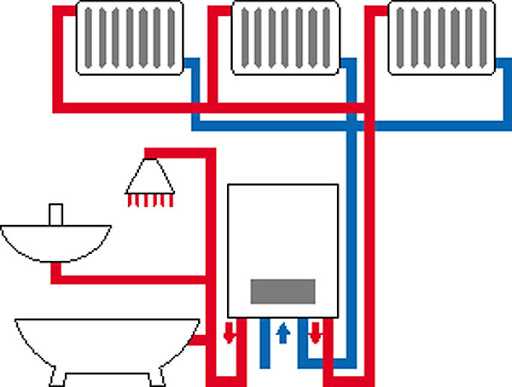

Двухконтурный котел, кроме отопления, также обеспечивает горячее водоснабжение

Основа всего – план

Сами того не подозревая, мы выполнили первый пункт плана работ – рассчитали требуемую тепловую мощность для обогрева. Общий план кроме этого включает в себя определение мест расположения и количества радиаторов, выбор труб и необходимой фурнитуры (фитингов, кранов, коллекторных распределителей, фильтров и других необходимых деталей системы отопления). На плане, обычно вычерчиваемом в укрупненном виде, размечаются места расположения всех элементов, которые предусматривает самодельная система отопления, а кроме того, он позволяет осуществить выбор отопительных приборов.

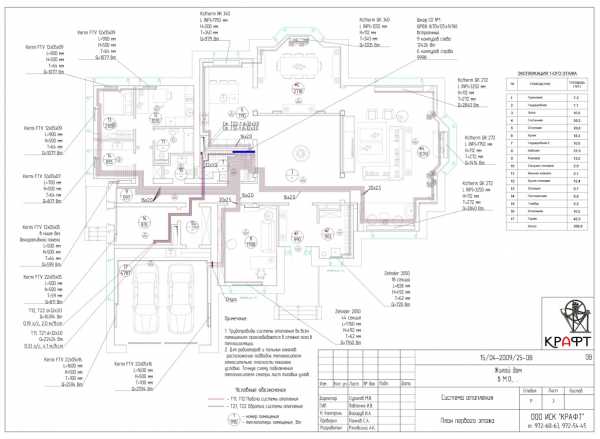

Детальный план отопления

Как правило, в системе отопления будут работать любые радиаторы, вопрос только в том, сколько они стоят и как выглядят. Располагают их, как правило, под оконными проемами, чтобы обеспечить тепловую завесу. При выборе радиаторов можно руководствоваться приблизительной оценкой – если температура теплоносителя составляет семьдесят градусов, то одна секция используется для обогрева площади в три кв. м.

После того, как выбрана мощность котла, радиаторов, пришла пора выбирать трубы. Наиболее востребованными и доступными по цене являются полипропиленовые и металлопластиковые. Конечно, если вы решите – проводим отопление своими руками несмотря ни на что, то можете использовать и другие типы труб, но остальные их виды либо устаревшие, требуют применения сварки и дополнительных затрат при эксплуатации (стальные), либо очень дорогие (медные).

Металлопластиковые трубы

Как все отдельные детали превратить в систему отопления

После того, как определены все составные части системы, их необходимо собрать в единое целое. Поэтому, выполняя монтаж системы отопления своими руками, надо выбрать способ, каким это будет сделано. Их может быть несколько. Стоит отметить, что одним из отличий между ними будет способ циркуляции теплоносителя – естественный (гравитационный) или принудительный. Вариант, в качестве примера, как можно выполнить монтаж отопления своими руками, показан на фото:

Система отопления с принудительной циркуляцией теплоносителя

1. При естественной циркуляции не нужны дополнительные устройства, она является наиболее простой и отличается полной автономностью, для ее работы не требуется даже источник электроснабжения. К недостаткам подобной системы стоит отнести небольшой размер обогреваемой площади и соблюдение ряда обязательных требований при ее монтаже.

Для осуществления принудительной циркуляции используется насос, осуществляющий прокачку воды.

Подобная организация работы обогрева считается универсальной и может быть рассчитана на обогрев любых площадей, но является более затратной. Обусловлено это необходимостью использовать оборудование и трубы, работающие при повышенном давлении, а значит и более дорогие, предохранительные клапаны, а также применять дополнительно насос и источник аварийного электропитания для его работы.

2. Кроме определения, как будет происходить циркуляция теплоносителя, должна быть определена схема, по которой будут соединены элементы будущей системы отопления. Она может быть двухтрубная или однотрубная. Последняя отличается тем, что вода проходит один радиатор за другим, в каждом из них отдавая часть тепла. Поэтому степень нагрева последнего из них может оказаться ниже, чем первого. Кстати, такая система приведена на фотографии выше.

Рекомендуем к прочтению:

При двухтрубной схеме монтажа вода подается непосредственно в каждый радиатор от магистрали и также уходит в общую магистраль после прохождения через батарею.

3. Когда вами принято решение – делаем отопление своими руками, необходимо учесть еще одну особенность при выборе системы обогрева. Она может быть закрытой или открытой. В последнем случае теплоноситель с атмосферой контактирует, тогда как при использовании закрытой системы это исключено.

Дополнительно информацию о системе отопления предоставляет видео, поясняющее отдельные моменты выполнения этой работы своими силами

Порядок выполнения работ

В разных случаях проведение монтажа может иметь незначительные отличия, но общий порядок при этом сохраняется. Работу начинают с установки радиаторов. Их крепят к стене в предусмотренных местах, они должны висеть ровно и не качаться. Если батарея размещается под окном, то она должна располагаться по центру. Подачу воды рекомендуют делать снизу, отвод сверху, хотя это может быть выполнено и по-другому. Недопустимым считается вариант входа и выхода воды сверху, т.к. в этом случае низ не будет прогреваться.

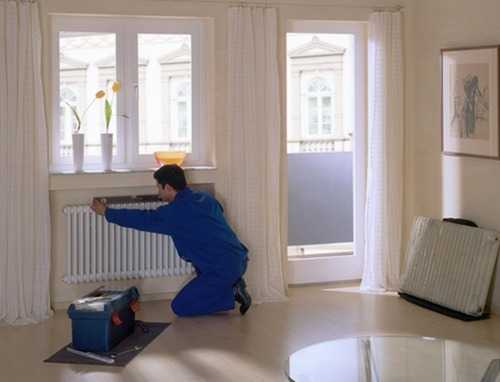

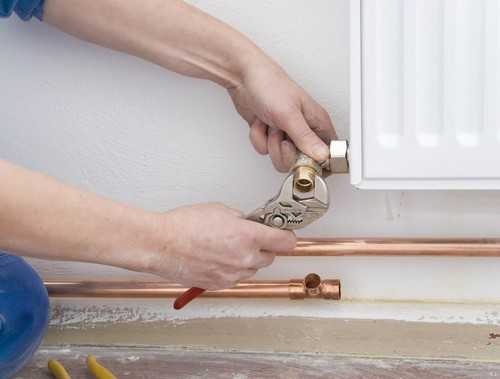

Монтаж радиатора отопления

После установки радиаторов ставят фитинги. Для прокладки труб пробивают отверстия в стенах. В местах прохождения трубы с теплоносителем через стены можно установить дополнительно металлические трубы, которые будут защищать магистраль от внешних воздействий, и внутри которых она и пройдет. Магистраль прокладывают от того места, где расход больше, туда, где меньше.

После соединения всех радиаторов труба с теплоносителем подключается к котлу, если, конечно, имеется всего один контур обогрева. В противном случае надо ставить распределитель.

После монтажа труб, обеспечивающих подачу, прокладывается обратка и подключается насос. При проведении монтажных работ также ставятся необходимые краны и вентили, предусмотренные планом. На этом систему можно считать готовой, осталось ее заполнить водой, проверить на герметичность и испытать.

Выполнить отопление дома своими силами вполне возможно, только при этом необходимо правильно выбрать составные его части – определить мощность котла, радиаторов отопления, выбрать нужные трубы и решить, какое отопление вы будете делать.

otoplenie-doma.org

выбор системы и ее установка своими руками, схемы и устройство

Способов обогреть жилье существует достаточно много. Монтаж системы отопления частного дома состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко.

Как выбрать котел

Основной показатель по части эффективности работы системы отопления – котел. Обычно монтажные работы начинаются с его установки, расположения регистров. Затем происходит обвязка трубопроводами. Выбирая данное устройство, следует узнать схему работы отопления, ведь современные котлы уже продаются с расширительным баком, циркуляционным насосом, контуром нагрева горячей воды. Выбор типа котла зависит от наличия энергетической структуры в регионе, доступности ее потребителю.

Предпочтение чаще отдается газовым котлам, твердотопливные менее популярны из-за ряда неудобств:

Постоянный контроль за горением топлива;
Частые его подкладывания;
Отдача тепла происходит циклически;
Заметны колебания температуры в течение суток.

Нейтрализовать недостатки можно, включив в систему теплоаккумуляторы большой емкости – от двух кубометров.

Теплоаккумулятор .

Монтаж, эксплуатация такого устройства не представляет сложности. Основное требование — наличие трехфазного питания, разрешение «Энергонадзора». Но цена такого отопления высока. Единственное мудрое решение — установка зонального счетчика, позволяющего максимально использовать дешевые ночные тарифы. Тогда удается оптимально прогреть дом, бак с теплой водой, а днем только поддерживать заданный режим.

Жидкотопливный котел при установке отопления выбирается, когда отсутствуют другие варианты. Топливо дорогое, экологичность минимальная, требования к эксплуатации, безопасности – повышенные.

Выбор и монтаж труб

Трубы – важная составляющая системы отопления. Кроме технических показателей, часто внимание уделяется эстетике, экологической безопасности. Существует несколько основных видов труб:

Металлические

Это стальные, оцинкованные и нержавеющие изделия. В отоплении используются давно. При правильной эксплуатации, подготовке теплоносителя прослужат не один год. Цена доступная. При монтаже требуются специальные знания, навыки, инструмент. Сборка трубопроводов осуществляется сваркой, резьбовыми соединениями.

Трубы из нержавеющей стали.

Медные

Самые дорогие, но срок эксплуатации – 100 лет. В монтаже легкие, удобные.

Полимерные трубы

Это полиэтиленовые, полипропиленовые, металлопластиковые трубы. Обладая долговечностью до 50 лет, практичностью, при доступной цене занимают промежуточное положение. Этот этап монтажа, из-за легкости сборки труб при помощи фитингов, переходников, тройников, и отсутствия необходимости специальной квалификации и дорогостоящего оборудования можно провести своими руками.

Труба из полимерных материалов.

Радиаторы

Монтаж отопления в частном доме предполагает использование любого типа радиаторов – здесь не существует таких повышенных требований, как в многоэтажках.

Чугунные – обладают хорошей теплоемкостью, выдерживают большое давление, но недостаточно быстро реагируют, точнее, обладают инертностью при применении автоматики. Для придания лучшего дизайна их закрывают металлическими решетками.

Стальные – обычно панельного типа, хорошо отдают тепло. Недостаток – возможность коррозии.

Алюминиевые – радиаторы нового поколения, отличные показатели теплоотдачи, взаимодействия с автоматикой, легкие, совершенных дизайнерских форм, но требовательны к химсоставу теплоносителя.

Радиаторы из алюминия.

Биметаллические – обладают положительными качествами вышеупомянутых радиаторов, но стальной каркас, покрытый алюминием, придает дополнительную устойчивость к физическим, химическим, термическим воздействиям.

Общие требования

Существовавшее ранее требование устанавливать отопительные котлы в отдельном помещении уже не действует.

Современные закрытые котлы можно устанавливать в любом доступном месте. Но для агрегата, имеющего открытую камеру сгорания, лучше предусмотреть специальное место.

Для скрытой проводки внутри стен, в полах лучше применять медные трубы. Хорошие показатели устойчивости к температуре, давлению, гарантируют надежную, долгую эксплуатацию. Расположение радиаторов в помещении — строго под окном на одном уровне.

Схемы обогрева

Монтаж систем отопления может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

Циркуляция теплоносителя может быть естественной или принудительной.

Схема с естественной циркуляцией.

Естественная

Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

Диаметр основной трубы должен быть несколько больше основного трубопровода;
От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
Расширительный бочок должен располагаться выше всех остальных элементов отопления.

Принудительная

При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

Система принудительной циркуляции теплоносителя.

Однотрубное подключение

Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь. Преимущества такой схемы заключаются в следующем:

Простота монтажа и ремонта;
Экономичность;
Возможность прокладки магистрали на уровне пола;
Использование системы в одноэтажном и двухэтажном доме;
Возможность принудительной или естественной циркуляции.

При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

Варианты подключения.

Двухтрубное

При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

Горизонтальная система с нижней подводкой.

Вертикальная система с нижней разводкой устанавливается следующим образом.

Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

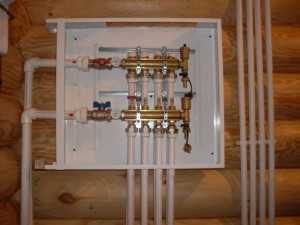

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

x-teplo.ru

Отопление в частном доме своими руками

Конструкция отопления загородного дома

С появлением на рынке пластиковых труб монтаж трубопроводов значительно упростился. Ведь отпала потребность в сложном оборудовании и высококвалифицированных специалистах. Поэтому тот, кто хочет сократить расходы на ремонт трубных систем или возведение новых, может провести монтажные работы самостоятельно. Конечно, многому нужно научиться, но это не настолько сложно, как в случае с металлическими изделиями. Давайте разберем этот процесс на примере отопления в частном доме, возведенного своими руками, а видео на этой странице поможет усвоить информацию.

Практически все застройщики, проводящие отопление самостоятельно, делают одни и те же ошибки, не соблюдая последовательность технологической цепочки. Поэтому не помешает разобраться в этом процессе и обратить внимание на некоторые нюансы монтажа.

Начнем с того, что монтаж отопления своими руками — процесс сложный и трудоемкий. И ко всем сложностям нужно быть готовым заранее. Это не городская квартира, где все необходимые коммуникации уже подведены. Вам придется все самостоятельно устанавливать, закреплять и подключать. Кстати, именно на этом этапе вы получите уникальную возможность спрятать все коммуникации с глаз и придать дому эстетичный вид.

В любом случае вам понадобится проект, который станет основой будущих работ. Отталкиваясь от него, вы сможете правильно подобрать оборудование, приборы и материалы. К тому же все точно подсчитать.

Выбор оборудования, приборов и материалов

Это очень важный этап, от которого будет зависеть эффективность работы всей системы и показатели расхода топлива на обогрев дома.

Начнем с выбора типа отопления, которое делится на три группы:

Печное.
Водяное (котловое).
Воздушное.

В первом случае это обычные печи, которые работают на твердом топливе. Старый дедовский способ, изживший себя только по одной причине — много ест топлива и неравномерно распределяет тепло по объему здания. Хотя в небольших дачах, куда хозяева приезжают на пару-тройку дней, такие печи еще используются в виде кирпичных аналогов или каминов — как кирпичных, так и готовых металлических.

Воздушное отопления используется сегодня достаточно часто, но оно зависит от наличия электричества в доме. К этому типу можно отнести большое количество разнообразных бытовых приборов, которые выделяют энергию за счет нагрева электрических элементов. Это кондиционеры зима-лето, масляные радиаторы, конвекторы и прочее. Как и в первом случае, говорить о сложности монтажа такого отопления не приходится — особенно это касается электрических аналогов. Установил в необходимом месте, включил в розетку и пользуйся его услугами.

Хороший вариант, но с двумя большими минусами:

Придется много платить за использование электрического тока.
Не во всех поселках и городах электрические сети могут обеспечить бесперебойную поставку электроэнергии. Что-нибудь случится, и вы останетесь без тепла и света.

Поэтому будем говорить о водяном отопления как самом эффективном, дешевом и бесперебойном.

Выбираем котел, радиаторы и трубы

Перед тем как начать монтажные работы, нужно подготовиться. Первый и самый важный вопрос — это выбор отопительного котла. Обращаем ваше внимание на такой момент, как топливо. Разнообразие котлов огромно, и нужно выбирать агрегат таким образом, чтобы в процессе эксплуатации не возникло проблем с топливом.

Теперь подбираете мощность котла. Почему это важно?

Во-первых, необходимо создать комфортные условия проживания. При этом температура в доме должна отвечать нормам и требованиям современности.
Во-вторых, именно мощностью будет определяться экономия. Не нужно приобретать котел с запасом мощности, а важно учесть среднюю температуру на улице в самые холодные дни. Отталкиваясь от этих показателей, можно правильно рассчитать мощность котла, а все формулы и выкладки вы найдете на нашем сайте.

Следующий прибор — это радиаторы отопления. Важно правильно рассчитать количество радиаторов и их секций для конкретного помещения. Конечно, материал, из которого изготавливается отопительный прибор, тоже является немаловажным фактором. Расчеты и выбор радиаторов отопления вы также найдете на нашем сайте.

И последнее — трубы. О полимерных изделиях уже упоминалось, и именно они позволяют провести монтаж отопительной системы своими руками. Легкость изделий, простота пайки, использование простых приборов и инструментов — все это в купе позволяет самостоятельно возвести отопительную систему, не обращаясь к мастерам, которым придется немало заплатить. Единственное, что не нужно делать — это приобретать большого количества труб и фитингов. Поэтому эскиз будущей отопительной системы потребуется обязательно.

Монтаж отопления

Водяное отопление

Начнем с котла. Все будет зависеть от того, какую модель агрегата вы выбрали. Если это напольный вариант, то под него придется залить небольшой, но прочный фундамент. Если котел настенный, то определитесь с местом установки и смонтируйте его на специальные кронштейны, которые обычно идут в комплекте с прибором. Далее по схеме необходимо проложить трубопроводы. Это может быть скрытая или открытая система.

В первом случае все проще простого. Точно по схеме необходимо провести установку и соединение труб с учетом некоторых нюансов. Во втором случае все усложняется из-за того, что необходимо уложить трубы в штробы, которые затем заделываются и покрываются отделочными материалами. Штробить не так уж сложно, но это занимает много времени. К тому же процесс сопровождается образованием пыли, так что после него придется убирать мусор.

Сложность прокладки труб еще зависит от выбранной схемы разводки. Она может быть однотрубной или двухтрубной, а если добавляется контур на потребление горячей воды, то сложностей еще больше.

Итак, схема есть, штробы пробиты, трубы и фитинги готовы, и можно приступать к монтажному процессу. Запомните одну очень важную вещь. Если в системе отопления используется метод принудительной циркуляции теплоносителя, то выставлять трубопроводы и углы наклона не нужно. Но циркуляционный насос работает от электричества. Если есть проблемы с его поставками в вашем регионе, то забудьте о том, что было сказано выше. То есть все нормы и правила монтажного процесса должны быть строго учтены. Ведь вашей отопительной системе придется периодически работать по методу естественной циркуляции теплоносителя.

Что нужно учесть? К примеру, уклон трубопроводов в сторону движения теплоносителя. Небольшая ошибка, и самостоятельно горячая вода в сторону радиаторов не пойдет. При работе циркуляционного насоса этого не заметно, а когда его отключают, тогда и выявляется эта неприятность. Или неправильно установленный расширительный бачок. Кстати, не все обращают на него внимание, а именно он гарантирует небольшое давление внутри теплотрассы. С его помощью можно выводить воздух, который остался внутри системы, а еще он создает определенное пространство, необходимое в процессе расширения теплоносителя при его нагреве.

Бачок устанавливается на самом высоком месте в системе. Его лучше вывести в чердачное помещение, но при этом рекомендуется прибор утеплить, чтобы зимой вода в нем не замерзла.

Установка радиаторов

Отопление в частном доме

Казалось бы, что тут сложного? Установил под окнами, подсоединил к трубам и пользуйся. Но и в этом деле есть нюансы:

Во-первых, радиаторы отопления необходимо выставить по горизонтали, то есть без перекосов.
Во-вторых, оптимально, если они все будут находиться на одном уровне. Особенно это актуально при однотрубной схеме разводки.
В-третьих, многое будет зависеть от материала, из которого они изготавливаются.

Не менее важный момент — это подсоединение батарей к системе. В основном здесь используются резьбовые соединения в виде переходников. Но какой лучше? Ведь рынок сегодня предлагает достаточно широкий их ассортимент. Не будем расхваливать какой-то один тип, просто обратим ваше внимание на латунные фитинги и переходники. Этот металл прекрасно взаимодействует с любыми материалами, не поддается коррозионным процессам, да и сам прекрасно передает тепло.

Внимание! Рекомендуется перед установкой радиаторов провести ремонт стен за ними вплоть до отделки. Кстати, чтобы повысить теплоотдачу радиаторов, специалисты рекомендуют установить за ними фольгу или фольгированный утеплитель.

Проверка проведенных работ

Чтобы убедиться в правильности выполненных работ, нужно заполнить отопительную систему водой. После чего пройтись по всей схеме и проконтролировать, что протечек в местах соединения нет. Далее зажигается котел, но не на полную мощность. Небольшое повышение температуры теплоносителя сразу же покажет, правильно ли собрана схема, нет ли нарушений в движении горячей воды по магистралям, и не переливается ли расширительный бачок.

Отопление в частном доме

Если что-то пошло не так, стали подтекать стыки, или перегревается котел, значит, где-то вы допустили ошибку. Ее необходимо найти и исправить. Для этого придется слить воду из отопления в канализационную систему, провести ремонтные работы, удалить неисправность и всю проверку повторить заново. Если же все нормально, можно переходить к другим работам.

Остается заделать штробы, в которые уложены трубопроводы. Если они в полу, то оптимальный вариант — стяжка. Если это стены, то лучше заделать канавки штукатурными или шпаклевочными растворами, после чего можно проводить отделку.

Заключение по теме

Как видите, ничего сложного в монтажном процессе нет. Здесь важно правильно подойти ко всем этапам, сориентироваться в обстановке и грамотно все рассчитать. Не менее важен и вопрос выбора оборудования — котла и радиаторов. Вся отопительная система будет работать эффективно и экономно, если правильно распределяется тепло и топливо. За это отвечают котел и батареи отопления, а за экономию только котел. Конечно, если разводка труб была проведена по всем канонам теплотехники.

И еще раз напомним, что в представленном видео «отопление дома своими руками» вы найдете дополнительную информацию по этой теме. Берите ее на вооружение и применяйте на деле.

Монтаж системы отопления своими руками

Фев 18/13

По большому счету монтаж системы отопления своими руками является довольно сложным и трудоемким процессом, требующим большого количества специализированных знаний и умений, не обладая которыми собрать эффективную и работоспособную систему отопления просто невозможно. Если речь, конечно, не идет о простенькой квартирной системе, которую принято называть индивидуальной – ее может осилить практически любой мыслящий человек, умеющий владеть современным электрическим инструментом.

Для этого достаточно знать небольшое количество информации и принцип монтажа, который мы рассмотрим в этой статье. И даже если вы для себя решите, что монтаж отопления своими руками для вас дело слишком сложное, то ознакомившись со всеми тонкостями и нюансами этого процесса, вы, по крайней мере, сможете проконтролировать правильность выполнения работ нанятыми вами специалистами.

Монтаж систем отопления фото

Весь процесс сборки индивидуальной системы отопления условно можно разделить на несколько этапов: прокладка магистральных трубопроводов, установка и подключение батарей к проложенным магистралям и установка котла отопления, предусматривающая его подключение к газопроводу и новенькой системе отопления. Монтаж котла – дело сложное и серьезное, и требует отдельной темы для разговора, именно поэтому в этой статье мы сосредоточимся исключительно на самой системе, а котел оставим на потом.

Монтаж систем отопления: установка отопительных приборов

Начнем, пожалуй, с них – так проще будет разобраться и понять устройство системы отопления. Произведя правильный расчет системы отопления, в частности, мощности необходимых радиаторов, и приобретя необходимое их количество, можно приступать к сборке и установке. И первым, чем необходимо заняться, так это их комплектацией – на каждый радиатор нужно установить футорные гайки (если конструкция батарей предусматривает их установку), заглушку и кран Маевского. На верхние подводки монтируемых радиаторов справа устанавливается кран Маевского, а слева – заглушка.

К двум нижним подводкам будут подключаться трубопроводы подачи и обратки отопления – их можно сразу снабдить регулирующим и отсекающим кранами (как правило, регулирующий кран устанавливается слева, а отсекающий справа). По большому счету, особой разницы, какой и где кран будет установлен, нет – главное делать одинаково на всех батареях.

Следующим этапом, который предусматривает монтаж радиаторов отопления, является их непосредственная установка. Батарея крепится под окном с помощью специальных кронштейнов. Очень важным моментом во всем этом процессе является правильно выдержать уровень установки – это влияет не только на эстетический фактор, но и на работоспособность батарей. Дело в том, что если вы повесите батареи с уклоном в сторону крана Маевского, то скапливающийся в них воздух практически невозможно будет выгнать. Как результат – полная или частичная неработоспособность батареи.

Монтаж радиаторов отопления фото

Монтаж отопления своими руками фото

Прокладка магистральных трубопроводов

Когда монтаж батарей отопления закончен, можно приступать к прокладке магистральных труб и подключению к ним радиаторов. Не будем глубоко внедряться в используемый при монтаже материал (его разновидностей достаточно много), рассмотрим только основные принципы.

Итак, магистральные трубопроводы можно проложить двумя способами: открытым и закрытым. При закрытом способе прокладки трубопроводов понадобится организация специальных штроб в полу или внизу стены. Идеальным вариантом для монтажа скрытых трубопроводов является гипсокартон – если стены вашего жилья уже утеплены таким способом или планируется их утепление минеральной ватой и гипсокартоном, то полость, которая остается между стеной и гипсом, можно использовать для прокладки трубопроводов. В этом случае все спрятанные в стену или за гипс трубы в обязательном порядке должны быть утеплены мерилоном – это позволит не только снизить теплопотери, но и оставит для труб немного пространства для температурного расширения.

Устройство водяного отопления, собираемое открытым способом, в работе немного легче – недостатком такого метода прокладки труб является неэстетический вид. Но если вы готовы с этим мириться, то недостаточно красивый внешний вид не является проблемой. Как правило, трубопроводы прокладываются над полом и жестко фиксируются к стенам с помощью специальных клипс.

Монтаж батарей отопления фото

Едем дальше и разбираемся с диаметрами используемых труб – все магистрали индивидуальной системы отопления монтируются трубой ø3/4″, а подводки к батареям, идущие от тройников, трубой ø1/2″. Другая труба вам не понадобится.

Монтаж системы отопления своими руками на завершающем этапе предусматривает подключение приборов отопления к магистральным трубопроводам. Конечно, в идеале эту работу лучше совмещать с прокладкой трубопроводов: дотянули трубы до батареи – и подключили ее сразу к ней. Соединение батарей с магистралями выполняется через тройники, установленные слева и справа от отопительного прибора. Как и говорилось выше – слева тройник врезается в магистраль подачи горячей воды, а справа в магистраль обратного трубопровода.

Вот, в принципе, и все – хотя это далеко еще не конец. Монтаж систем отопления без установки газового или электрического котла просто теряет весь смысл.
