Монтаж отопления своими руками: варианты подключения и выбор оборудования

Содержание

Монтаж системы отопления частного дома своими руками: схема

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Отопить свой дом не так уж и сложно. Вот то, что потребуется для сооружения системы отопления частного дома своими руками: схема монтажа оборудования и коммуникаций, необходимое количество материалов, знания и полезные советы, предлагаемые далее.

Котельная в частном доме

Как устроить отопление частного дома своими руками: схемы различных вариантов

Уже на этапе проектирования, будущие владельцы должны определиться с выбором типа системы отопления для загородного дома, призванной согревать теплом домочадцев на протяжении многих лет. Он зависит от многих важных обстоятельств. Главными из них являются: наличие инженерных коммуникаций, подведенных к строительной площадке, стоимости того или иного ресурса в конкретной местности. По типу расположения источников тепла в помещении, все варианты можно разделить на:

  • точечные: печи, калориферы, газовые и электрические нагреватели;
  • распределенные: жидкостные радиаторы, связанные трубами.

Пример отопительной системы в двухэтажном доме

При наличии определенных знаний и умений можно создать любое из перечисленных отопление частного дома своими руками. Схемы с описанием можно без труда найти в сети, а с основными моментами монтажа необходимо ознакомиться заранее.

Твердотопливные источники тепла

По источнику энергии все обогревательные приборы можно поделить на: твердотопливные, на жидком топливе, газовые и электрические. К твердотопливным относят классические дровяные печи из металла или кирпича. Во многих местах они до сих пор исправно функционируют. Сегодня еще большое количество населенных мест не имеет газоснабжения, поэтому жители вынуждены делать выбор между обычной печью и электрическим котлом. Пока еще дрова стоят дешевле электроэнергии в пересчете на м² отапливаемого объема. К недостаткам такого варианта можно отнести наличие мусора в доме от дров, и необходимость дважды в день топить печи в зимний период.

Подключение одно- и двухтрубной системы отопления

Полезный совет! При невозможности устроить в доме более современное отопление, можно оптимизировать и использование печей. Для этого рекомендуется приобрести печь длительного горения и использовать ее как энергетический центр для питания жидкостной радиаторной системы отопления.

Отопление в доме с помощью теплых полов

Точечные газовые и электроприборы

Кроме прочего, можно устроить систему отопления частного дома своими руками, схема которой предусматривает только установку нескольких нагревательных приборов в разных комнатах. Имеются ввиду различные электрические или газовые нагреватели. Они могут быть конвекционного типа или инфракрасные. Первые предполагают распространение непосредственно тепла от нагретых элементов приборов посредством конвекции, а вторые излучают инфракрасные, невидимые человеческим глазом электромагнитные волны, которые способны вызывать ускорение движения молекул в окружающих предметах, чем способствуют выделению ими тепла. Эти приборы потребляют на 30% меньше электроэнергии.

Горячее водоснабжение и отопление частного дома

Проще всего создать такого типа отопление частного дома своими руками. Схемы, видео и инструкции к нагревательным приборам сможет понять каждый. Монтаж приборов такого типа не сложен. Прибор ставят в нужное место и включают в сеть. Сложность может возникнуть только с подключением газового нагревателя. Однако этот прибор не пользуется большой популярностью, так как не обладает достаточной мобильностью и стоит только в точке, куда выведен газопровод. Кроме того, в нем присутствует открытый огонь, что небезопасно для использования в жилых помещениях.

Схема отопления с использованием газового котла

Полезный совет! Калориферы, в отличии от обычных электронагревателей, подают горячий воздух от нагревательных элементов с помощью вентилятора, поэтому помещение нагревается значительно быстрее. При этом они, к сожалению, используют большое количество электроэнергии. Такие приборы рекомендуется использовать на дачах для быстрого нагрева в зимний период при нечастых посещениях.

Отопление дома с использованием твердого топлива

Точечные источники тепла не принято применять в роли основного отопления частного дома.

Своими руками схему этой конструкции повторить не сложно, но она не отвечает всем предъявляемым к отоплению домов средних широт требованиям.

Полноценные жидкостные системы

Это самый популярный способ обеспечения теплом различных помещений, в том числе и жилых домов. Если в городских квартирах жидкий теплоноситель нагревается в центральных котельных и насосами перекачивается по всем квартирам, то в частном доме его нагревать нужно самостоятельно. Это можно делать с помощью любой энергии: электрической или выработанной за счет сгорания какого-либо топлива. Зачастую не имеет значения, какое топливо горит. Это могут быть дрова, сухие брикеты, газ или мазут. Для каждого из них существуют свои печи и котлы, некоторые из которых нормально функционируют на различных видах топлива.

Двухтрубная схема с принудительной циркуляцией и теплыми полами

Безусловно, можно построить такую систему отопления частного дома своими руками. Схема ее монтажа всегда примерно одинаковая:

  • печь или котел, установленные в специальном помещении или в санузле. Котлы могут быть электрическими или газовыми. Некоторые современные модели имеют два контура и автоматическую систему управления. Газовые варианты снабжены трубой для выхода из них продуктов сгорания. Они бывают с естественной тягой или с принудительным выхлопом. Все котлы различаются по мощности, от которой зависит способность обогрева той или иной площади. Внутри всех котлов имеются так называемые колосники или контуры из тонких трубок, по которым циркулирует жидкий теплоноситель. Им может быть вода, антифриз или техническое масло. Каждый контур имеет вход и выход;

Элементы и комплектующие отопительной системы частного дома

  • система радиаторов, имеющих соединения между собой с помощью труб последовательно или параллельно. Она подключена к контуру котла. Так как жидкость подвержена термическому расширению в значительной степени, то в системе всегда присутствует расширительный бачок, который может быть отдельным элементом или являться частью котла;

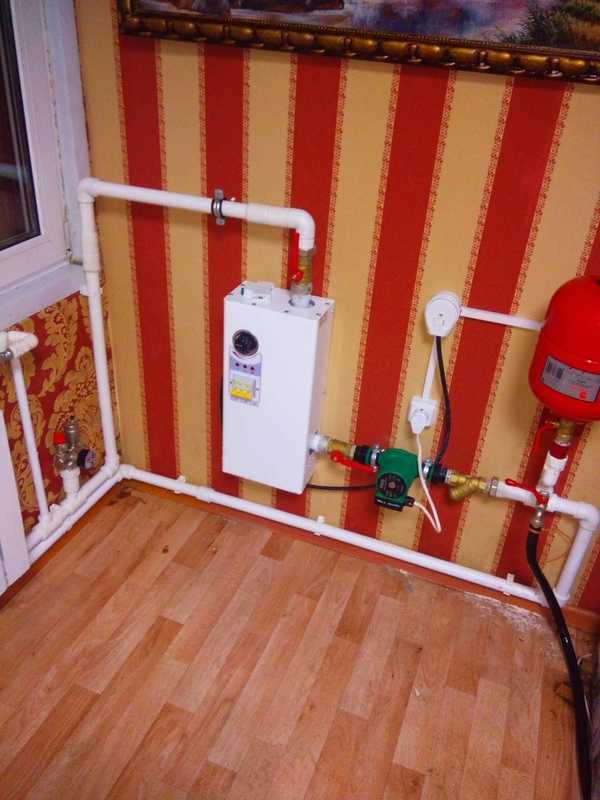

Схема обустройства отопления с помощью электрического котла

  • при отоплении больших площадей или домов с двумя и более этажами в систему монтируют центробежный насос, который заставляет жидкость интенсивно циркулировать по трубам и радиаторам, более эффективно осуществляя теплообмен с окружающим воздухом.

Зная основные принципы, можно приступить к созданию системы отопления частного дома своими руками. Схема ее была изложена выше, а с порядком монтажа можно ознакомиться далее.

Схема комбинированной отопительной системы

Инструкция по организации системы отопления частного дома своими руками: схема устройства

Перед тем как приступить собственно к монтажу, необходимо рассчитать потребность в материалах. Сделать это можно только, если знать необходимую мощность котла и нормы распределения килокалорий от радиаторов. Чтобы рассчитать количество секций в радиаторах частного дома, необходимо знать, что на 1 м² необходимо 150 Вт мощности. Зная, что средняя мощность стандартной секции батареи составляет 15 Вт, можно посчитать количество секций для любой комнаты. Мощность самого котла должна превышать на 10% требуемую для отопления всего дома. Например, для нормальной работы котла по отоплению дома, площадью 100 м², необходимо, чтобы он имел мощность более 15 кВт.

Примеры однотрубных систем отопления с верхней разводкой и естественной циркуляцией теплоносителя

Продолжим инструкцию по сооружению отопления частного дома своими руками. Схемы, видео и нюансы различных вариантов этого процесса можно почитать здесь. В общих же чертах можно следовать следующему алгоритму:

  1. Местом для установки котла должно быть отдельное помещение, особенно если он газовый.

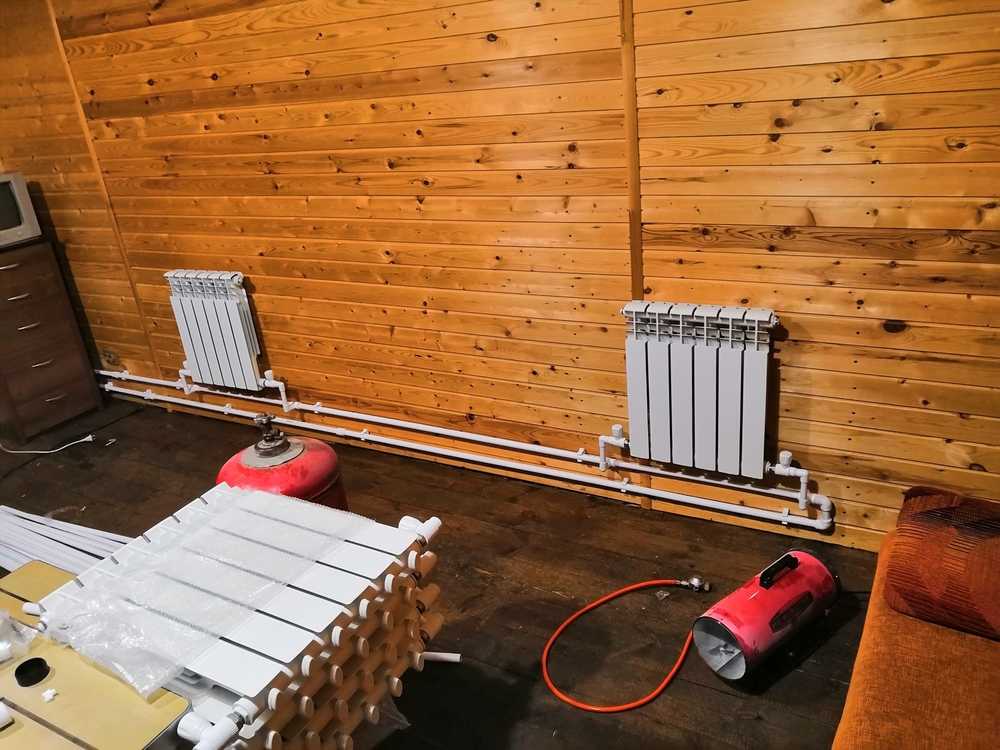

  2. В нужные места устанавливаем батареи с необходимым количеством секций.
  3. Соединяем их между собой одной или двумя трубами, в зависимости от выбранного варианта разводки. При этом следим за уровнем относительно горизонта.
  4. В обратную трубу устанавливаем расширительный бак, а в подачу центробежный насос если их нет в самой конструкции котла.
  5. Входящую и выходящую трубы приворачиваем к соответствующим патрубкам котла.
  6. Заполняем систему водой через расширитель или непосредственно из водопровода, если такая возможность предусмотрена в конструкции и запускаем котел.

Подключение радиаторов через распределительный коллектор

Полезный совет! В верхней части батарей должны присутствовать сливные краны для стравливания воздуха. В противном случае заполнить систему полностью не удастся.

Существует много видов организации отопления в частном доме и способов его монтажа. Какой выбрать, каждый хозяин решает сам в соответствии с предпочтениями и экономическими соображениями.

Система отопления частного дома своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

монтаж системы отопления своими руками

Наша тема сегодня: монтаж системы отопления. О том, как сделать это самостоятельно, не привлекая сторонних специалистов и не тратя на их услуги деньги, мы поговорили с экспертом – сотрудником одной из профильных российских компаний, поставляющей специализированное оборудование для работы с полимерными трубами на российский рынок. Вот, что нам удалось узнать.

Для начала спускается вода из системы. После того, как старые радиаторы будут сняты, а трубы вырезаны, приступают к наметке будущей системы отопления.

Для успешного завершения установки системы вам потребуется нехитрое оборудование и оснастка, присутствующие практически в каждом доме, а также, как обращает внимание наш сегодняшний собеседник, ссылаясь на данные своего предприятия, паяльник для полипропиленовых труб. Итак, приступаем.

Следует укрепить стену в местах установки радиаторов. Новый радиатор устанавливается на подставках. При этом расстояние от пола должно быть не больше пятнадцати сантиметров. Намечаются места для установки крепления радиатора. Затем при помощи перфоратора делаются отверстия под кронштейны. Тыльная стенка радиатора должна отстоять от стены на 4-5 см.

Подключение радиатора к контуру отопления бывает одно- и двухстороннее. Одностороннее подключение – это подключение по “ленинградскому методу”, когда труба входа расположена внизу радиатора, а выхода (“обратка”) – с противоположной стороны так же снизу. Для сброса воздуха на противоположной входу стороне радиатора установлен кран.

Навесив радиаторы, приступают к монтажу трубопровода. Для системы отопления лучшими на сегодняшний день являются полипропиленовые трубы. Для их соединения нужен не громоздкий сварочный аппарат, а легкий паяльник для полипропиленовых труб, гарантирующий герметичность шва.

Для горячей воды в системе отопления используются армированные трубы с алюминиевой фольгой. Трубопровод прокладывается по полу. Для удобства можно утопить трубы в черновом полу и обшить их утеплителем. Чтобы пол в месте прохождения трубы был теплым, необходимо использовать утеплитель с отражающим эффектом.

После установки системы отопления, следует обязательно проверить герметичность всех стыков и соединений. Для этого нужно подать воду под давлением в два раза больше рабочего. Если протечек не обнаруживается в течение получаса, можно смело заливать пол бетоном.

Как видите, все весьма просто – при должном внимании и сноровке справится и новичок.


Заметили ошибку? Выделите ее и нажмите Ctrl+Enter

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.


Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.


Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.


Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.


Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.


Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.


Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.


Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.


Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.


Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.


Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).


Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.


Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Водяное отопление дома своими руками, все этапы работ

Частному дому как любому жилому дому требуется отопление, и какое оно будет, зависит от владельцев дома. Существует несколько видов отопления: воздушное, водяное, паровое, инфракрасное. Я не буду расписывать каждый из них, это материал на несколько статей, остановлю лишь свой выбор на водяном, в данном случае свой дом имеет преимущество в отличие от квартиры, так как в нем можно оборудовать любой вид автономного отопления, из выше описанного. Итак, по порядку, водяное отопление дома, что, как и зачем.

Закрепленный алюминиевый радиатор

Почему именно водяное отопление?

Почему я выбрал водяное отопление, а не скажем воздушное, которое обладает рядом преимуществ в отличие от водяного? Ответ прост, при строительстве дома многие вещи нужно учитывать на этапе строительства, и отопление не является исключением. Наш дом был уже построен и в силу конструктивных причин я не смог применить воздушное отопление, для которого необходимо проложить твердые и гибкие воздухопроводы. Их прокладка подразумевает заранее продуманный маршрут в стенах, потолках и перекрытиях, а в нашем случае это было бы проблематично.

Также в свое время мне пришлось поработать в теплотехнической фирме, которая занималась монтажом отопления. В ней работы проводились, как говориться «под ключ» начиная от проведения газа в дом/квартиру, с последующей установкой котла и его обвязкой и заканчивая прокладкой системы отопления (радиаторы, теплые полы) по всему дому.

Поэтому перед началом монтажа в своем доме я уже имел опыт, и заранее определил для себя сделать систему водяного отопления своими руками максимально простой и надежной.

Водяное отопление, его преимущества и недостатки

Преимущества
  • Первым преимуществом водяного отопления является высокая теплоемкость воды, в отличие от воздуха.
  • Единожды смонтированная система практически не требует постоянного обслуживания, например доливания воды.
  • Немаловажным плюсом также является возможность регулирования температуры в каждой комнате, тем самым создавая комфортную температуру и при этом не открывать окна, выбрасывая лишнее тепло и деньги на ветер.

Недостатки
  • Основным недостатком я бы назвал замерзание системы в зимнее время при отключении, с чем мы столкнулись на собственном опыте. Так как в 2014 г. я уехал из города, и дом был не жилой, поэтому систему пришлось слить, а иначе бы она потекла.
  • Монтаж системы водяного отопления подразумевает, аккуратность монтажа и герметичность всех соединений.
  • Можно еще написать, что водопроводная вода содержит щелочи и соли, которые накапливаются в элементах отопительной системы, но по опыту скажу, что если обычную воду залить один раз, а не сливать и заливать каждый сезон новую то вода практически не несет никакого вреда.

Основные элементы водяного отопления
  1. Самым главным элементом системы водяного отопления, как впрочем, и любой другой является – котел (источник тепла). Какой именно будет котел, зависит от возможностей владельца (наличия ресурсов таких как газ, электричество, дрова, мазут), он может быть газовым, электрическим, твердотопливным или на мазуте, также источником тепла может служить тепловой насос или солнечные коллектора.
  2. Следующий элемент, это трубы, с помощью которых происходит передача тепла от источника к радиаторам. В настоящее время самые популярные трубы – пластиковые.
  3. Радиаторы — это тот элемент системы, который отдает тепло непосредственно в помещение.
  4. Различная арматура (краны, фильтры), расширительный бачок, насос и т.д.

Инструмент необходимый для монтажа отопления
  1. Аппарат для пайки полипропиленовых труб
  2. Разводной ключ
  3. Ключ водопроводный, лучше несколько размеров
  4. Пакля
  5. Паста для смазки пакли
  6. Ключ для скрутки секций алюминиевого радиатора (можно взять в аренду)
Основной набор инструмента для монтажа отопления

Монтаж системы водяного отопления своими руками

Составление чертежа

Перед началом монтажа должна быть схема (чертеж) вашей системы отопления. Не пренебрегайте этим. Чертеж поможет вам определить маршрут прокладки труб (их количество, метраж), размещение радиаторов, количество секций, нужное количество уголков и арматуры. Совсем не обязательно детально вырисовывать, главное чтобы вы сами в ней (в схеме/чертеже) могли разобраться и соответственно по ней правильно составить смету необходимых материалов.

Вот пример моей схемы, по которой я представлял, как будет выглядеть моя система отопления.

Примерная схема водяного отопления в доме

Для подстраховки я обратился в одну из фирму, где сравнительно недорого сделали теплотехнический проект моего дома (только проект без услуг монтажа). Мне это было нужно для убедительности, что я двигаюсь в верном направлении, и для успокоения своей совести.

На рисунке ниже представлены две страницы из проекта, которые дают представление, как монтировать систему.

Аксонометрия системы радиаторного отопления домаСхема обвязки котлов и бойлера

После того как схема составлена, весь необходимый материал куплен, а нужный инструмент под рукой то можно приступать к монтажу отопления.

Установка котла

Обычно работы по отоплению начинают с установки котла, а уже от него «пляшут» дальше, по крайней мере, в такой последовательности делали в фирме, где я работал. У себя дома газовый котел на кухне устанавливала теплотехническая фирма (тогда я еще не имел опыта в этом деле). Они установили котел, подключили его к газу (без газосварщика тут не обойтись), прикрутили газовый кран и все. Дальше отопление не делали, так как не были закончены основные строительные работы во многих комнатах.

Газовой котел лежащий на боку до установки (вид сзади)Установленный газовый котел на кухне

Уже через год два, когда были закончены строительные работы, я приступил к окончательному монтажу системы отопления.

На фото ниже показана обвязка газового котла (слева на право) подача отопления (крайняя слева), далее горячая вода, вход газа, вход холодной воды (тут установлен механический фильтр, и магнитный фильтр против накипи) и обратка отопления. На газ (после крана) также необходимо установить газовый фильтр (изначально он не был установлен).

Обвязка газового котлаОбвязка газового котла (вид снизу)

Помимо газового котла я установил, уже самостоятельно твердотопливный котел. Его я планировал использовать нисколько в качестве резервного, сколько для экономии газа. В своем доме периодически образуются дрова, особенно когда идет стройка, также в ход идут срезанные ветки со двора.

Твердотопливный котел стальной, в качестве топлива можно использовать как дрова, так и уголь. Котел не пиролизный (не длительного горения), дрова при хорошей тяге прогорают быстро, уголь горит дольше.

Обвязка твердотопливного котла

Сверху котла выходит подающая труба отопления, на которой размещена группа безопасности, также в верхней части котла размещено реле, которое позволяет (через цепочку) в зависимости от температуры регулировать открывание заслонки.

Твердотопливный котел (вид спереди)

Обратный патрубок размещен сзади, к нему подключен насос и расширительный бак.

Обвязка твердотопливного котлаРасширительный бачок закрепленный на обратном трубопроводеНасос закрепленный на обратном трубопроводе твердотопливного котла

При установке твердотопливного котла больше всего времени ушло не на сам котел, а на монтаж дымовой трубы так как котельная одноэтажная, а трубу нужно было выгонять выше второго этажа.

Труба из нержавейки утепленная.

Дымовая труба из нержавеющей стали

Соединения с использованием пакли

Все резьбовые соединения я герметизирую с помощью пакли и пасты. Это надежный и проверенный годами способ герметизации, как по мне, это лучше чем фум-лента, которая, кстати, не разбухает под воздействием воды, хотя и проста в использовании. Сначала я беру немного пакли и аккуратно наматываю на резьбу, наматывать нужно в ту сторону, по которой идет накручивание гайки, затем наношу немного пасты и обмазываю всю паклю, а затем накручиваю гайку. Конечно, не всегда получается с первого раза, но после того как вы по практикуетесь с паклей у вас все получится.

Крепление радиаторов и определение количества секций

Радиаторы я использовал алюминиевые, на мой взгляд, это оптимальный вариант цена качество для частного дома. Для определения количества секций в комнатах используются специальные расчеты, где учитываются теплопроводность материалов (ограждающих конструкций), считаются теплопотери через потолки и стены, но эти расчеты сложны, поэтому на практике многие высчитывают по этой простой формуле.

Расчет количества секций алюминиевого радиатора

Количество секций N я округлял в большую сторону, а в некоторых случаях добавлял по 1-2 секции.

Для скрутки секций радиаторов ключ покупать не обязательно, можно взять в аренду или поступить, как я заранее зная количество секций в каждой комнате попросить продавца скрутить их в момент покупки. Для крепления радиаторов я использовал два вида кронштейнов, по бетону и гипсокартону.

Кронштейны для крепления алюминиевого радиатора

В гостиной я заранее закрепил основу под радиаторы из OSB, а там где использовался гипсокартон, устанавливал металлический профиль CD, это в основном в спальне и детской на втором этаже, все это устанавливал в момент отделки.

Радиатор установленный в гостинойРадиатор установленный в кухнеРадиатор установленный в спальне

При первом заполнении водой и запуске системы, не забываем спускать воздух, используя кран Маевского, на каждом радиаторе.

Прокладка труб

Когда радиаторы закреплены, а котлы установлены и выполнена их обвязка, можно приступать к их соединению друг с другом. В качестве труб я использовал полипропиленовые трубы диаметром 32, 25, и 16. Для отопления и горячего водоснабжения нужно использовать трубы, армированные алюминиевой фольгой или стекловолокном, так как у них меньше температурное удлинение.

Полипропиленовые трубы армированные фольгой (слева) и стекловолокном (справа)

Данные трубы отлично паяются и обеспечивают герметичное, неразъемное соединение. Трубы диаметром 32 и 25 я использовал в качестве транзитных, а трубы диаметром 16 уже использовались при подключении их к радиаторам (см. фото выше)

На схеме и фото видно, что у меня смонтирована двухтрубная система водяного отопления с искусственной циркуляцией.

Установка бойлера косвенного нагрева

При монтаже системы водяного отопления я установил бойлер косвенного нагрева. По характеристикам отличная штука. Представляет собой обычный бак объемом 100 л. в котором размещен змеевик (дополнительный контур, находящийся внутри). Вода в баке может нагреваться от тэна как в обычном электрическом бойлере, либо от змеевика, который может греется от солнечного коллектора, твердотопливного котла или от любого другого источника тепла.

На фото ниже бойлер, установленный в гараже, и еще до конца не подключеный, так как работы в ванной еще не закончены.

Бойлер косвенного нагрева в гараже

Заключение

Систему водяного отопления я монтировал вместе с горячим водоснабжением на кухне, только ванная осталась не доделанной. В целом система была заполнена водой, и год два все работало. Сейчас дом стоит не жилой и систему пришлось слить, в целях не замерзания зимой. На данный момент это все основные работы, которые сделаны мною, надеюсь, я доступно изложил ход своих работ.

Если у вас есть предложения или вопросы, пишите в комментариях и я с радостью на них отвечу.


Поделиться новостью в соцсетях



Установочные пакеты от Radiantec экономят время и деньги

Установочные пакеты от Radiantec делают работу


проще, быстрее и экономичнее.

НАШИ УСТАНОВОЧНЫЕ ПАКЕТЫ ОБЛЕГЧАЮТ ВАШ ПРОЕКТ

Благодаря установочным пакетам Radiantec большая часть работы выполняется в цеху в условиях контроля качества с использованием правильных инструментов и изготовленных на заказ приспособлений. Профессионалы любят их, потому что они экономят деньги и помогают выполнить работу быстро. Они идеально подходят для «сделай сам» [DIY], потому что высококвалифицированная часть выполняется за вас .

НАШИ УСТАНОВОЧНЫЕ ПАКЕТЫ УСКОРЯЮТ ВАШ ПРОЕКТ

Нет простоев из-за погоды и беготни в поисках компонентов. Вы получаете правильные детали, а не сомнительные замены. Работа выполняется квалифицированными специалистами , которые выполнили сотни, если не тысячи проектов.

Работа в магазине намного дешевле , чем работа на месте, и вы, клиент, сэкономите разницу.Покупательская способность Radiantec означает, что наши компоненты обходятся нам дешевле, и мы можем передать разницу вам.

Компания Radiantec многое узнала о том, какие компоненты хорошо работают вместе и служат долго. Мы поможем вам избежать неприятных сюрпризов.

РАСПРЕДЕЛИТЕЛЬНЫЙ КОЛЛЕКТОР ЗОНЫ

Большинство систем отопления имеют две или более зоны нагрева. Зональный распределительный коллектор (ЗРК) – это место, где поток теплой воды от теплового пункта разветвляется на отдельные зоны нагрева.Жидкость из отдельных зон нагрева затем снова собирается в одну трубу, а затем возвращается к нагревательному блоку для повторного нагрева.

Эти установочные пакеты содержат нужные компоненты, предварительно собранные надлежащим образом. Они предварительно протестированы, предварительно спроектированы и сэкономят вам много часов работы на сайте. Часто транспортировочный ящик выполняет двойную функцию в качестве привлекательной монтажной доски. Нажмите, чтобы узнать цены.

РАСПРЕДЕЛИТЕЛЬНЫЙ КОЛЛЕКТОР ПЛИТЫ

Плитный распределительный коллектор – это место, где магистральный трубопровод от теплового узла разветвляется на два и более контура. Нецелесообразно или нежелательно запускать только один длинный контур , потому что теплая вода потеряет тепло до окончания цикла. Любая оставшаяся трубка в контуре после того, как вода потеряла свое тепло, будет пустой тратой материалов, которые не передают дополнительное тепло.

Коллектор должен быть подсоединен так, чтобы фитинги располагались близко друг к другу, чтобы коллектор не занимал слишком много места. По этой причине требуется немного больше навыков и несколько специальных приспособлений, чтобы при изготовлении одного фитинга он не повредил соседний.

Для коллектора требуется очень прочная коробка, которая будет служить как транспортировочным контейнером, так и бетонной формой. Вся коробка, включая коллектор, предназначена для заливки в плиту таким образом, чтобы фитинги оставались доступными, а трубка не выходила из плоскости плиты, где ее можно было бы повредить. После заливки бетона коробка восстанавливается, чтобы защитить работу от неправильного использования во время оставшейся части строительства.

Были предприняты все усилия, чтобы с установочными пакетами было как можно проще работать, и они проходят испытания под давлением на заводе, поэтому на месте не должно возникнуть проблем.Нажмите, чтобы узнать цены.

Обогреватели своими руками — 11 самодельных систем отопления, которые действительно работают!

В связи с резким падением температуры вы, должно быть, думаете о способах не только сохранить тепло в доме, но и сэкономить несколько долларов на счетах за отопление. Помимо экономии энергии, существует также угроза отключения электроэнергии зимой, когда альтернативные источники тепла становятся абсолютной необходимостью. Иногда вы также попадаете в аварийную ситуацию с отоплением, когда ваша система отопления внезапно перестает работать, и вам приходится переключаться на другие варианты.В любом случае обогреватели своими руками очень пригодятся

Самодельный обогреватель не нагреет весь дом, но поможет с точечным обогревом, что удобно, когда нет других способов согреться. Кроме того, их легко создать – большинство из них можно собрать из материалов, которые уже есть под рукой. Безопасность самодельных обогревателей является проблемой, но вы можете использовать их без какого-либо риска, соблюдая дополнительные меры предосторожности.

Чтобы вы были готовы к самым холодным месяцам, мы составили список из 11 идей обогревателей, которые сделают ваш дом теплым и уютным, но сначала давайте рассмотрим несколько аспектов безопасности.

Ключевые моменты безопасности, которые следует помнить

Вот несколько основных моментов, которые необходимо принять во внимание, прежде чем приступить к созданию обогревателя:

  • Самодельный обогреватель следует держать вдали от стен, занавесок, кроватей и любых других легковоспламеняющихся материалов.
  • Нагреватели должны находиться в месте, где их нельзя опрокинуть. Например, ставить их на пол — не лучшая идея, так как дети, домашние животные или даже взрослые могут случайно опрокинуть их, создав опасность возгорания.
  • Самодельные обогреватели всегда следует использовать в хорошо проветриваемом помещении.
  • Вы также должны создать хороший изолирующий слой между основанием обогревателя и поверхностью, на которой он установлен, особенно деревянной поверхностью. Например, вы можете использовать кирпич, плитку или слой камней под обогревателем. Вы даже можете создать двойной слой этих материалов, чтобы обеспечить лучшую изоляцию.
  • Установите детекторы дыма и угарного газа и убедитесь, что они работают правильно.
  • Держите самодельные обогреватели в недоступном для детей и домашних животных месте.
  • Не используйте самодельные обогреватели в детской комнате.
  • Не спите с включенными обогревателями, так как это может привести к пожару.

Теперь давайте перейдем к простым идеям самодельного обогревателя:

1. Обогреватель из терракотовых горшков своими руками

Этот самодельный обогреватель идеально подходит для небольших спален или ванных комнат. Вы можете поставить его на стол или повесить на цепочку; это полностью зависит от вас! Однако, подвешивая его в воздухе, обогреватель не соприкасается с мебелью, а риск возгорания снижается.Вы даже можете украсить его краской, чтобы она соответствовала интерьеру вашей комнаты.

Вам понадобится около 20-30 минут, чтобы почувствовать тепло, исходящее от этого свечного нагревателя, сделанного своими руками. Если в вашем районе когда-нибудь отключат электричество, вы можете попробовать эту технику, чтобы согреться.

Вещи, которые вам понадобятся

  • 5-10 чайных свечей
  • 6-дюймовый терракотовый горшок с основанием
  • 1 5-дюймовый горшок
  • Стальная цепь
  • 14 полудюймовых гаек
  • 11 полудюймовых шайб с резьбой полудюйма

Как сделать обогреватель своими руками

  1. Возьмите стержень и наденьте на него две гайки.Если закрутить две гайки в противоположных направлениях, они плотно сцепятся друг с другом.
  2. Затем поместите последнее звено цепи на конец стержня. Затем поместите еще одно звено в стержень, чтобы создать петлю. Наконец, добавьте еще одну гайку, чтобы закрепить цепь. (Вам нужно надеть цепь только в том случае, если вы планируете подвесить обогреватель).
  3. Теперь вам нужно собрать горшок. Сначала возьмите шайбу, наденьте ее на стержень, а затем воткните в отверстие.
  4. Закрепите стержень шайбой и гайкой рядом с отверстием.
  5. Наденьте еще одну шайбу на металлический стержень, а затем небольшой горшок.
  6. Затем еще одна шайба и еще две гайки. Повторите еще шесть раз. Вы хотите, чтобы все эти орехи захватили как можно больше тепла. Металл будет накапливать тепло от свечи и излучать его на горшки.
  7. После этого процесса просверлите отверстие в основании горшка, так как в нем обычно нет отверстий.
  8. Наденьте основание на стержень и закрепите конец шайбами ​​и гайками.
  9. Подвесьте композицию или поставьте ее на столешницу.
  10. Поместите свечи на основание и зажгите их.
  11. Закройте дверь своей комнаты и проверьте через 15-20 минут. Вы почувствуете тепло, исходящее от нагревателя свечи своими руками.

2. Обогреватель керамической посуды своими руками

Используйте декоративные керамические детали или посуду для изготовления этого простого обогревателя. Теплый воздух будет собираться под керамической чашей, а вентилятор поможет вытолкнуть его в жилую зону.

Вещи, которые вам понадобятся

  • Маленький вентилятор
  • Керамический горшок
  • Поднос
  • Маленькие свечи
  • 4 кирпича

Как сделать нагреватель для керамики

  1. Поставьте 3-4 свечи на поднос и зажгите их.
  2. Поместите два кирпича по обе стороны от лотка и два за лотком.
  3. Возьмите керамическую миску и поставьте ее вверх дном на поднос. Он должен покрывать все свечи.
  4. Поместите небольшой вентилятор на кирпичи позади подноса.
  5. Включите вентилятор, и настройка завершена!

3. Подогреватель спирта

Изучение того, как сделать спиртовой обогреватель своими руками, может спасти жизнь во время зимнего отключения электроэнергии. Он может обеспечить вас теплом для приготовления пищи, одновременно согревая вас.Вам нужны только обычные домашние принадлежности, что делает его недорогим вариантом для обогрева вашего дома.

Туалетная бумага в этой технике работает как фитиль, а спирт служит топливом. Вам придется постоянно следить за ним из-за горящего огня. Пока с ним обращаются осторожно, он безопасен в эксплуатации.

вещи, которые вам понадобятся

  • Медицинский спирт или 70% изопропиловый спирт
  • Металлические банки
  • Рулоны туалетной бумаги

Узел нагревателя спирта

  1. Поместите рулон туалетной бумаги в металлическую банку
  2. Сверху налейте медицинский спирт, пока рулон салфетки не станет полностью пропитанным.
  3. Разжечь огонь на алкоголе, и все!

4. Горелка для банок с газировкой

Вещи, которые вам понадобятся

  • Пустые банки из-под газировки
  • Медицинский спирт
  • Перманентный маркер
  • Канцелярские кнопки
  • Молоток

Как создать

  1. Возьмите банку и поставьте ее вверх дном. Затем используйте гвоздь и вбейте его в центр банки.
  2. Используйте канцелярские кнопки и сделайте 4 отверстия вокруг отверстия для гвоздя.Вы можете использовать молоток, чтобы забить штифты в банке.
  3. Сделайте 16 отверстий вокруг ребра внизу, используя те же канцелярские кнопки.
  4. Теперь положите банку горизонтально на плоскую поверхность и прочертите ровную линию перманентным маркером по окружности.
  5. Сделайте надрез вдоль этой линии с помощью бритвенного ножа. Теперь у вас есть две части. Тот, в котором ранее были просверлены отверстия, будет сверху, а другой будет нижней частью.
  6. Сверните изоляцию для труб и закрепите ее внутри нижней части банки.
  7. Наденьте просверленную часть банки на основание, заполненное изоляцией, и соедините его.
  8. Налейте медицинский спирт в банку, чтобы заполнить ее. Подожгите топливо над нагревателем.
  9. Когда все отверстия загорятся, поместите монету, чтобы закрыть центральное отверстие в банке.
  10. Тада! Ваш нагреватель банки из-под газировки готов согреть ваш дом.

5. Настольная яма для костра

Хотите, чтобы на вашем столе стоял личный обогреватель во время работы или чтения? Попробуйте настольную яму для костра.

Он не только согреет ваше личное пространство, но и создаст в комнате атмосферу камина. Более того, с тепловым топливом Sterno s’mores вы даже можете поджарить зефир!

Для этого самодельного обогревателя используйте огнеупорные камни и держите их сухими. Когда камни поглощают воду, а затем нагреваются, вода расширяется, оказывая давление на камни. В результате камни могут расколоться, а в сочетании с пожаром это может привести к взрыву.

Необходимые материалы

Настольная яма для костра в сборе

  1. Возьмите огнеупорный контейнер и положите внутрь камни.
  2. Старайтесь не укладывать камни слишком плотно. Причина в том, что вокруг топлива необходим поток воздуха, позволяющий горячему воздуху выходить за пределы контейнера.
  3. Затем добавьте канистру с топливом.
  4. Затем положите больше камней вокруг банки.
  5. Вот и все! Давай, зажги и наслаждайся своим настольным камином!

6.

Ракетная печь

Если вам нужен простой нагреватель, вы можете сделать ракетную печь из маленькой банки из-под кофе. Однако, если вы также хотите использовать его для приготовления пищи, вам понадобится что-то большее, например баллон с пропаном.

Ракетные печи весьма эффективны для обогрева и даже приготовления пищи, и их можно заправлять практически любым легковоспламеняющимся материалом, например, листьями, ветками или даже газетами.

вещи, которые вам понадобятся

  • 3 банки разного размера; большой, средний и маленький
  • Пила для резки металла
  • Листья или ветки для костра
  • Спички
  • Песок и гравий
  • Перманентный маркер
  • Отвертка

DIY a00 Rocket Stove

  1. Поместите маленькую банку снаружи от большой банки (которая является вашей основной банкой) внизу и обведите контур маркером. Затем вырежьте отверстие ножовкой по металлу.
  2. После выреза вы заметите острые края. Согните края отверстия с помощью отвертки, чтобы придать ему гладкий вид.
  3. Возьмите маленькую банку, вырежьте дно и вставьте ее в отверстие.
  4. Возьмите еще одну банку среднего размера и вырежьте арку спереди.
  5. После этого поместите его вертикально внутрь основной банки так, чтобы арка перед маленькой банкой, которую вы установили внутри.
  6. Наполните большую банку гравием и песком.Они действуют как изолятор.
  7. Затем просуньте ветки или бумагу через созданное ранее отверстие и зажгите огонь. Вы почувствуете поднимающийся вверх жар и дым, идущий сверху.

7. Солнечный нагреватель банок

Если вы хотите использовать природную энергию для обогрева помещения и у вас есть много алюминиевых банок, этот метод определенно для вас.

Этот солнечный обогреватель всасывает холодный воздух из вашего дома через трубу, установленную внизу. Когда солнце падает прямо на темные алюминиевые банки, они довольно быстро нагреваются, согревая холодный воздух.Затем горячий воздух возвращается через трубку в верхней части рамы.

вещи, которые вам понадобятся

  • 240-300 алюминиевых банок
  • 4 футов х 8 футов. Дюймовый лист фанеры
  • 4 фута. Х 8 футов. Плексиглас
  • пластиковая трубка
  • черная распылительная краска
  • дерева для рамы
  • воздуходувка
  • Высокотемпературный кремний

Как сделать солнечный нагреватель

  1. Сборка 4 фута.x 8 футов x 3,5-дюймовая деревянная рама.
  2. Возьмите фанеру и прибейте ее к задней части рамы.
  3. Просверлите два отверстия, одно вверху и одно внизу рамы.
  4. Просверлите отверстия на верхней и нижней сторонах всех алюминиевых банок. Просверлите только верхнее отверстие для банок, которые будут размещены в нижних рядах (около 16).
  5. Сделайте 16 колонн, поставив банки друг на друга.
  6. Загерметизируйте место соединения силиконовым герметиком.
  7. Дайте силикону высохнуть, а затем распылите черную краску.
  8. Поместите колонну из консервных банок, которую вы только что создали, в деревянную раму и покройте конструкцию плексигласом.
  9. Вырежьте два отверстия в комнате, где вы хотите разместить этот обогреватель; один возле верхней части стены и один возле пола.
  10. Соедините отверстия деревянного каркаса с отверстиями в комнате с помощью пластиковых труб.
  11. Установите воздуходувку на верхнюю или нижнюю трубу.
  12. Вуаля! Ваш солнечный обогреватель своими руками готов.

8.Электрический обогреватель своими руками

Электрический обогреватель, сделанный своими руками, является более безопасным вариантом, учитывая, что в нем не используется открытый огонь, как в других самодельных обогревателях. В результате это идеальный вариант для использования в таких местах, как гараж или сарай. С другой стороны, его подготовка состоит из нескольких шагов, требующих покупки множества предметов.

Прогрев змеевика занимает до 10 минут. Вентилятор забирает холодный воздух из вашей комнаты и пропускает его через змеевик, нагревая его и распространяя вокруг.

Вещи, которые вам понадобятся

  • Гипс
  • Металлическая банка
  • Нихромовая проволока
  • Шприц
  • Консервный нож

Как это сделать

  1. Возьмите нихромовую проволоку и намотайте ее на шприц.
  2. После того, как вы сделали спираль, удалите шприц.
  3. Возьмите немного гипса, смешайте его с водой и наполните им шприц.
  4. Дайте ему высохнуть и придайте ему твердую форму.
  5. После того, как гипс затвердеет, разрежьте шприц с помощью сварочного аппарата, чтобы извлечь затвердевший гипс.
  6. Затем поместите гипс в спираль, сделанную ранее, а затем с помощью тонкого стального стержня вставьте его внутрь твердого гипса.
  7. Теперь соедините оба конца катушки электрическим проводом. Обмотайте установку скотчем.
  8. Возьмите металлическую банку и просверлите два отверстия по бокам. Закрепите катушку внутри отверстий.
  9. Просверлите еще несколько отверстий в банке, чтобы освободить место для выключателя и электрического шнура.
  10. Поместите выключатель в отверстие и соедините его электрическими шнурами с катушкой.
  11. Вырежьте отверстие в центре крышки банки, чтобы освободить место для вентилятора. Закрепите вентилятор внутри винтами.
  12. Возьмите металлическую решетку и установите ее ближе к змеевику.
  13. В завершение подключите шнур питания вентилятора к выключателю и выведите шнур электропитания через отверстие.
  14. Подключите шнур питания, чтобы запустить нагреватель.

9. Обогреватель патио своими руками

Обогреватель патио, сделанный своими руками, — отличный способ приятно провести время на свежем воздухе, не замерзая в холодные месяцы. При создании этого обогревателя следует позаботиться о том, чтобы тщательно вымыть и высушить цилиндры. Кроме того, для создания этого нагревателя требуются некоторые навыки сварки, так что имейте это в виду.

вещи, которые вам понадобятся

  • 2 газовых цилиндров
  • стальной пробирки
  • стальные ручки
  • гайки
  • гайки и болты
  • Electric Rudk Pair
  • сверла
  • черная краска
  • деревянные кусочки
  • спичка

Как поделать патио Обогреватель

  1. Возьмите два газовых баллона с пропаном, выньте их номиналы и тщательно вымойте.
  2. Оставьте цилиндры сохнуть на воздухе на день или два.
  3. Разрежьте оба цилиндра пополам с помощью отрезной пилы, оставив их верхнюю часть для дальнейшего использования.
  4. Используйте деревянные палочки, чтобы разжечь огонь и сжечь краску с цилиндров.
  5. Затем соедините верхние части обоих цилиндров с помощью прихваточной сварки. Затем вы должны присоединиться к области клапана.
  6. На верхнем цилиндре отметьте место для выреза двери. Прежде чем вырезать эту часть, просверлите небольшие отверстия с левой стороны для установки петли.С другой стороны просверлите отверстие для дверной ручки.
  7. После установки шарнира и ручки вырежьте отверстие в верхней части первого цилиндра для стального стержня. Стержень будет выступать в роли дымохода.
  8. Вставьте стержень в цилиндр и приварите его по всему периметру.
  9. После этого просверлите несколько отверстий для забора воздуха вокруг нижней части верхнего цилиндра. Это делается для того, чтобы огонь имел достаточное количество кислорода при розжиге.
  10. Последний шаг включает в себя покраску всей установки черной краской.Это связано с тем, что черный цвет дольше сохраняет тепло.
  11. Откройте дверь, поместите внутрь деревянные блоки и зажгите огонь. Вот и все! Ваш обогреватель для террасы своими руками готов к использованию!

10. 100 Вт мини-обогреватель

Если вы ищете обогреватель, чтобы держать руки и ноги в тепле, этот мини-обогреватель может стать отличным вариантом. Вы даже можете использовать его, чтобы разогреть продукты.

Вещи, которые вам понадобятся

  • 2 провода катушки сопротивлением 3-3.5 Ом, 1 маленький и 1 средний
  • Черная глина
  • Жестяная коробка или банка
  • Изолятор
  • Винты
  • Картон
  • Источник питания 12В до 15В, 10А
    1. Возьмите небольшую жестяную коробку или банку и просверлите отверстия для изолятора.
    2. Установите изоляторы и закрепите их винтами.
    3. Затем возьмите черную глину и хорошенько смочите ее водой.
    4. Поместите кусок картона перед изолятором в банке, а затем добавьте черную глину.
    5. Заполните форму влажной глиной, оставив часть изолятора.
    6. Поместите обе катушки на влажную глину и обведите.
    7. Снимите катушки и оставьте глину сохнуть на 24 часа.
    8. После того, как глина высохнет, добавьте обе катушки сверху и соедините их с изолятором.
    9. Возьмите источник питания и соедините их с изолятором.
    10. Катушки начнут нагреваться, и вуаля, все просто!

    11. Солнечный коллектор горячего воздуха

    Солнечные коллекторы горячего воздуха

    можно использовать где угодно; теплица, садовый сарай или даже гараж для бюджетного отопления.Это экологически чистый продукт, который использует солнечные лучи для доставки горячего воздуха в ваш дом. Солнечное излучение достигает солнечной панели и нагревает коллектор. Воздух, проходящий через коллектор, поглощает тепло, которое затем доставляется в ваш дом с помощью небольшого вентилятора.

    Разместите коллектор на южной или западной стороне, так как на эти стороны попадает больше всего солнечного света. Рекомендуется устанавливать коллектор горячего воздуха на вертикальную поверхность, чтобы получить наилучший угол между панелью и солнцем.

    Необходимые материалы

    • Светильник
    • Caulk
    • Caubk 20059
    • черная краска
    • черная краска
    • ножницы металлов
    • Solar Parten
    • малый вентилятор
    • алюминиевая лента
    • PLECLICIGLASS

    Как поделать солнечный воздушный коллектор

    1. Возьмите светильник и удалите все лампочки и провода.
    2. Заделайте маленькие отверстия герметиком, а большие отверстия заклейте алюминиевой лентой.
    3. Дайте герметику высохнуть в течение ночи, а затем покрасьте все приспособление в черный цвет.
    4. С помощью отвертки проделайте отверстия сверху и снизу на задней стороне приспособления.
    5. Используйте ножницы по металлу, чтобы вырезать отверстия.
    6. Установите небольшой вентилятор в верхнее отверстие и закрепите его винтами для гипсокартона.
    7. После этого поместите оргстекло на приспособление. Нанесите герметик на края, чтобы стекло приклеилось.
    8. Затем возьмите солнечную панель, нанесите герметик на заднюю часть и поместите ее в верхний левый угол.
    9. Дайте ему высохнуть в течение ночи перед использованием.
    10. После того, как ваш солнечный коллектор готов, пришло время соединить его с окном, выходящим на юг.
    11. Просверлите отверстия в верхней и нижней части оконной рамы, чтобы они совпали с двумя отверстиями, просверленными в приспособлении. Небольшой вентилятор в пластине поглотителя должен быть внутри вашего окна.
    12. Сделайте столько коллекторных пластин, сколько хотите, и разместите их вокруг южной стороны для выработки тепла.

    Поскольку температура начинает падать, изготовление самодельного обогревателя является одним из лучших способов сократить расходы на электроэнергию и сохранить тепло в доме. И пока вы готовы создать свою собственную систему отопления, убедитесь, что вы прочитали все меры предосторожности и ваши детекторы дыма находятся в рабочем состоянии для обеспечения безопасности.

    2 февраля 2022 г.

    Как установить воздушное отопление

    Установка кондиционера в вашем доме требует больших вложений.Хотя многие подрядчики не советуют устанавливать его самостоятельно, и это действительно большая работа, вы можете сделать это самостоятельно. Окончательный вопрос, который вам придется задать себе, заключается в том, стоит ли оно того. Установка системы принудительного воздушного отопления будет стоить подрядчику от 500 до 5000 долларов.

    При самостоятельной установке системы можно значительно сэкономить. Есть несколько соображений, которые вы должны иметь в виду, прежде чем делать это самостоятельно. Наиболее важными двумя из них являются ваша способность правильно проложить и подключить газовые линии, а также возможность аннулирования гарантии на нагревательный блок, если он будет установлен кем-либо, кроме обученного специалиста по ОВКВ.Утечка в газопроводе не является пустяком и может вызвать отравление угарным газом. Если есть утечка газа, искра может воспламенить газ и вызвать пожар и взрыв. Убедитесь, что вы знаете свои пределы, прежде чем устанавливать блок HVAC самостоятельно. Здесь вы найдете информацию о шагах, необходимых для установки принудительного воздушного отопления в вашем доме.

    Шаг 1. Установка блока HVAC

    Убедитесь, что принудительное воздушное отопление установлено в соответствии со спецификациями производителя, так как неправильная установка может привести к аннулированию гарантии. Кроме того, убедитесь, что он установлен с надлежащей вентиляцией и что место установки является подходящим.

    Шаг 2. Установка воздуховода

    Установите воздуховод для направления теплого воздуха от блока HVAC в помещения, которые необходимо обогревать по всему дому. Это повлечет за собой измерение маршрутов от основного воздуховода, идущего от блока печи, до места, где будут установлены вентиляционные отверстия. Вам нужно будет запланировать как подачу в помещения (теплый воздух), так и приток (воздух из помещения, который нужно нагреть, который направляется в печь).

    Вам нужно будет измерить самый прямой путь как для подачи, так и для подачи, так как это обеспечит максимально возможную эффективность печи. Если воздуховод проложен хаотично, при подаче теряется много тепла, и печи придется работать усерднее. С помощью ножовки по металлу и ножниц по металлу отрежьте трубу до необходимой длины. Закрепите воздуховод вместе с помощью ½ винтов и обмотайте стыки клейкой лентой.

    Шаг 3. Установка решеток

    Установите решетки на пол или потолок и закрепите их винтами, входящими в комплект поставки решеток.

    Шаг 4. Установка термостата

    Следуя инструкциям производителя, установите термостат. Это сообщит печи, когда она должна работать и когда выключаться, когда желаемая температура будет достигнута. Расположите термостат в комнате вдали от основных входов, особенно дверей, так как изменения температуры, вызванные открытием и закрытием, могут исказить показания.

    Не проводить самостоятельные работы по ОВКВ | Техническое обслуживание систем отопления и охлаждения

    Почему DIY HVAC — плохая идея?




    Как энтузиаст «сделай сам» (DIY), вы можете покрасить комнату, установить потолочный вентилятор или даже заменить масло в своем автомобиле.Но установку и ремонт систем отопления, вентиляции и кондиционирования воздуха (HVAC) следует доверить профессиональному лицензированному дилеру HVAC!

    Создание комфортной температуры в помещении — это тонкий баланс между оборудованием, потоком воздуха и механикой. Квалифицированный лицензированный подрядчик HVAC имеет решающее значение для качественной установки и ремонта.



    Но я посмотрел видео «КАК ОВК»…



    Есть много мастеров, которые смотрят видео на YouTube и верят, что могут установить или отремонтировать продукт.Но для домашних систем отопления и охлаждения требуется более 90 637 видеороликов «Как сделать» 90 638, чтобы стать профессиональным лицензированным специалистом по HVAC. Профессиональный опыт играет важную роль в безопасной и успешной установке и ремонте вашего оборудования HVAC. В некоторых регионах страны технические специалисты должны иметь лицензию. DIY HVAC может не стоить дорогостоящих последствий.

    Требуемая квалификация и навыки


    Жилые системы HVAC представляют собой сложные системы со многими компонентами.Дилеры часто проходят годы обучения, прежде чем стать экспертами в области систем комфорта в жилых помещениях. В некоторых местах подрядчики HVAC должны зарегистрироваться для получения профессиональной лицензии HVAC и / или пройти тесты для получения соответствующих сертификатов.


    По мере того, как в мире HVAC появляются новые продукты и инженерные технологии, лицензированные или профессиональные специалисты по HVAC часто проходят дополнительное обучение. Это обучение может расширить их набор навыков и узнать, как согласовать усовершенствования продукта с текущей настройкой HVAC в доме.Конфигурации ОВКВ вашего дома могут быть уникальными и требовать специальных знаний для правильного ремонта или установки передового оборудования, деталей или технологий, доступных на рынке.



    Дилеры часто получают возможность постоянного обучения от производителей HVAC, чтобы быть в курсе последних инноваций. У нелицензированного мастера выходного дня нет отраслевых ресурсов, знаний или навыков, которые доступны специалистам по HVAC!


    Домашний мастер без лицензии



    Нелицензированный мастер может не разбираться в критических компонентах конкретной системы HVAC.Установка или ремонт без лицензированного или профессионального специалиста по ОВКВ может привести к повреждению оборудования, снижению эффективности системы и аннулированию гарантии. Вот несколько причин, по которым НЕ стоит браться за ОВКВ своими руками:



    Опыт и профессиональные требования: Важно убедиться, что местный специалист по системам ОВК имеет опыт, квалификацию и поддерживает его работу. Хотя требования к лицензированию ОВКВ в жилых помещениях различаются в зависимости от штата, лицензирование может служить подтверждением профессиональной подготовки.Убедитесь, что вы работаете с профессиональным или лицензированным подрядчиком по ОВК, который готов предоставить ограниченную гарантию на свою работу и установленные продукты. Правильное выполнение работы с первого раза может помочь устранить необходимость повторных посещений, а также обеспечить максимальную производительность вашей системы. Однако лицензия может не отражать фактический опыт установки.


    Хладагент:
    Правила Агентства по охране окружающей среды (EPA) требуют, чтобы технические специалисты, занимающиеся техническим обслуживанием, ремонтом или утилизацией оборудования, которое может выбрасывать в атмосферу хладагенты, разрушающие озоновый слой, были сертифицированы в отношении надлежащих методов обращения с хладагентами. Физические лица не могут покупать хладагенты без соответствующей сертификации EPA 608. Если у вас нет этого сертификата, не пытайтесь работать с охлаждающими жидкостями для кондиционеров.


    Требования к вентиляции:
    Национальные, региональные и местные Нормы ОВКВ и инструкции производителей по установке могут иметь особые требования к вентиляции для оборудования ОВКВ. Ваш местный лицензированный или профессиональный подрядчик по ОВКВ должен обладать достаточными знаниями правил безопасности ОВКВ в вашей конкретной области.


    Электричество:
    Когда домовладельцы начинают работать с электрическими компонентами своего дома, последствия могут быть шокирующими. По данным Национального агентства противопожарной защиты 1 за 2016 год, в пожарные службы США было сообщено примерно о 48 000 пожаров в домах, вызванных проблемами с электричеством. Обращение с электропроводкой и электрическими потребностями оборудования HVAC требует обученного электрика или квалифицированного техника.


    Газы:
    Природный газ является наиболее распространенным видом топлива для отопления дома.Она обеспечивает теплом почти 57% американских домов. Однако крайне важно, чтобы лицензированный или профессиональный специалист по системам отопления, вентиляции и кондиционирования воздуха правильно устанавливал или ремонтировал системы газового отопления в соответствии со спецификациями производителя.


    Все о деталях


    Как уже упоминалось, правильная работа системы ОВК является результатом тонкого баланса между оборудованием, потоком воздуха и механикой. Профессиональные или лицензированные дилеры HVAC должны быть обучены необходимым и точным расчетам, таким как объемы, нагрузки, вес, скорость потока и многое другое.Если одна или несколько переменных не синхронизированы, может пострадать работа всей системы и комфорт в помещении. У опытного специалиста по ОВК есть необходимые инструменты, необходимые для расчета блока правильного размера для вашего дома, и он гарантирует, что каждый расчет и измерение относятся к вашим конкретным потребностям ОВК.



    Системы HVAC

    — это значительные инвестиции в ваш дом. Хотя «сделай сам» может показаться хорошей идеей для вашего кошелька, долгосрочные последствия могут в конечном итоге стоить вам долгие годы.



    1 Пресс-релизы, NFPA подчеркивает важность пожарной безопасности во время Национального месяца электробезопасности . (2016, 3 мая). Получено из Национальной ассоциации противопожарной защиты: http://www.nfpa.org/news-and-research/news-and-media/press-room/news-releases/2016/nfpa-emphasizes-importance-of-electrical-fire. -безопасность-во время-месяца национальной электробезопасности

    2 Энергосбережение 101: Домашнее отопление . (н.д.). Получено из Энергии.Правительство: https://energy.gov/articles/energy-saver-101-infographic-home-heating




    Поиск и устранение неисправностей печи и самостоятельный ремонт

    Что вы увидите

    Пол и стены вокруг печи будут чистыми. Пыль печи не будет считаться типичным подвальным или печным мусором, таким как мышиный помет, пыль и паутина. Это не будет копоть или побочный продукт сгорания. Дымоход должен быть прямым и неизмененным, без зазоров и отверстий.Если вы посмотрите на запальную лампу и пламя (для газовых печей), то увидите ровное голубое пламя. Ремень вентилятора в области двигателя должен быть прочным и гибким (не жестким и не потрескавшимся).

    К чему ты прикоснешься

    Чтобы определить падение температуры, можно потрогать сбоку воздуховод теплого воздуха, если есть доступ. Сторона воздуховода возвратного воздуха всегда будет прохладной на ощупь. Нажмите выключатель, чтобы выключить автоматический выключатель или отключить электричество в печи. Ремень вентилятора печи должен быть твердым, когда вы дотянетесь до двигателя и нажмете на него.Он должен вдавливаться примерно на 1/4 дюйма.

    Что вы почувствуете

    В идеальном мире вы ничего не почувствуете. Нередко ощущается запах паленого пороха, особенно при первом отопительном цикле в холодное время года или после длительного отпуска. Нагревательный элемент сжигает скопившуюся пыль, создавая резкий запах. Обычно это исчезает менее чем за 20 мин.

    В печи тоже может быть затхлый запах. Заплесневелые фильтры могут стать причиной появления в доме затхлого запаха. Это происходит, когда через них проходит воздух.

    Что вы услышите

    Если печь работает правильно, будет много звуков. Если ваша печь издает звуки, значит, она работает правильно. Однако это должны быть правильные звуки. Чаще всего вы будете слышать низкий, непрерывный вой тягача. Чтобы удалить дымовые газы из предыдущего цикла нагрева, они будут слышны до того, как загорятся горелки в течение примерно одной минуты.

    Хлопки и хлопки могут быть связаны с охлаждением и сжатием металла корпуса печи или металлического воздуховода.Это похоже на капот автомобиля после того, как он был выключен. Хотя в некоторых местах можно услышать металлический грохот, в печи он не является обычным явлением. Известно, что регистры отопления дребезжат, когда через них нагнетается воздух.

    Определить на вид

    Визуальный осмотр может диагностировать многие проблемы печи. Прежде чем прикасаться к печи, обязательно:

    • Выберите правильный цвет пламени. Пламя должно быть чистым, неокрашенным и без желтых/оранжевых пятен. Любой другой цвет, кроме синего, считается частичным сгоранием.
    • Надлежащая вытяжка Дымоход представляет собой дымоход из металла или ПВХ, который отводит потенциально токсичные частично сгоревшие газы из топки наружу. Дымоход печи должен быть чистым, неповрежденным и свободным от паразитов.
    • Обычный мусор, а не сажа: не оставляйте золу или сажу, напоминающую золу, рядом с зоной горения печи. Любой мусор, обнаруженный вблизи печей, должен быть того же типа, что и обычно, например, паутина или мышиный помет.
    • Относительно чистый фильтр: фильтры печи могут загрязняться и собирать мусор.Если фильтр вашей печи был недавно заменен, он может стать слишком забитым.

    Определить на ощупь

    Воздуховоды После работы системы в течение 10 минут; вы можете трогать воздуховоды обратного и теплого воздуха, если у вас есть оба доступа. Возвратный воздух должен быть холодным. Однако воздуховод теплого воздуха должен быть теплым возле топки.

    Регистр Определите расположение нагревательных регистров вашей печи. Температуры будут асимметричны между регистрами, расположенными ближе к печи, и регистрами, расположенными дальше.Это вызывает беспокойство. Вы можете бороться с этим, добавляя изоляцию вокруг каналов теплого воздуха, инновационные вентиляционные отверстия, которые открываются или закрываются в соответствии с графиком, добавляя вторую печь и блокируя комнаты, которые не часто используются.

    Ремень вентилятора двигателя Отключите электричество и дайте ремню шкива двигателя вентилятора остыть. Он не должен вдавливаться более чем на 1/4 дюйма. Помощь в ремонте доступна, если он нажимает более чем на 1/2 дюйма.

    Запах для идентификации

    Холодный воздух всасывается печами из вашего центрального воздухозаборника.Затем он протягивается через трубопроводы возвратного воздуха, чтобы нагреть его. Трубка теплого воздуха и воздуховоды затем транспортируют его обратно в ваш дом. Нормальные запахи исходят от всего этого воздухообмена.

    Тухлые яйца

    Природный газ не имеет запаха, поэтому коммунальные предприятия добавляют меркаптан домовладельцам, чтобы определить, есть ли утечка газа. Меркаптан пахнет тухлыми яйцами. Это знак того, что вам следует немедленно покинуть свой дом и обратиться в газовую компанию за помощью.

    Металлик; Сжигание пластика или резины

    Ремень или двигатель вентилятора могут быть неисправны и вызывать химический, металлический запах или запах горящей резины или пластика вокруг печи.Это также может указывать на то, что электрический компонент должен вызвать дуговой разряд. Это серьезные проблемы, которые должны быть немедленно решены техником печи.

    Грязный, острый

    Если запах сильный, это может указывать на гниение мяса. Запах не исчезнет очень долго, поэтому очень важно удалить животное и стерилизовать область.

    Моча

    Если моча вашего питомца сильно пахнет при включении печи, это может быть признаком того, что он помочился рядом с впускным отверстием или на него.

    Пыльный стойкий аромат

    Стойкий запах горелой пыли не должен сохраняться после первого-второго цикла нагрева. Вот почему постоянный запах пыли может быть проблемой. Пыльный запах может быть вызван плесенью или грибком.

    Сточные воды

    Запах канализации при включенной печи может раздражать, и его трудно идентифицировать. Застоявшаяся вода имеет затхлый запах и должна быть обработана органическими материалами, такими как кухонные отходы или сточные воды из туалета.

    Определение по звуку

    Печи могут сильно шуметь, даже самые эффективные модели с AFUE 97%. Какой уровень шума вы должны терпеть?

    Шум/свист Печи предназначены для продувки воздухом, поэтому ожидайте звука, похожего на мчащийся воздух. Если шум громкий, это может быть связано с нагревательными регистрами или блоком печи. Шум возникает из-за того, что некоторые нагревательные регистры могут быть частично или полностью закрыты. Включите систему отопления, открыв все регистры отопления.Если шум стал реже, значит, вы нашли источник.

    Пронзительный свистящий звук обычно указывает на свистящее ограничение воздушного потока. Воздух не может свободно выходить из вентиляционных отверстий, поэтому он должен искать другие пути выхода, например, через щели в каналах. Кроме того, забитый фильтр может издавать свистящий звук вблизи топки.

    Звук скрежета распознает любой звук, похожий на скрежет металла, исходящий из вашей печи. Печь следует немедленно выключить.Печи в основном используются в качестве важного компонента системы центрального отопления. . Это может быть связано с тем, что вал нагнетателя ослаб, или крыльчатка нагнетателя изношена за годы использования. Крепление двигателя, возможно, стало более гибким, что позволяет ему продолжать вращаться, ударяя по бокам корпуса печи.

    Гул или ответный удар: часто это называется задержкой воспламенения. Ваша печь может накапливать газ в течение короткого времени, прежде чем загорится пламя. Это может быть опасно и тревожно.

    Источники:

    1. Руководство по визуальному осмотру — https://www.trane.com/ Residential/en/for-owners/maintenance-tips/gas-furnaces.html
    2. Установка дымохода печи — https://www. doityourself.com/stry/how-to-install-a-flue-pipe-in-a-печь
    3. Запахи печи – http://www.roth-heat.com/blog/2014/11/25 /печь-4/
    4. Одоризация газа – https://naturalgasodorization.com/gas-odorization-history
    5. Запах канализационного газа – https://www.askthebuilder.com/sewer-gas-smell
    6. Общие звуки печи – https://glendaleheating.com/common-hvac-sounds-and-what-they-mean
    7. https://en. wikipedia.org/wiki/Печь

    Ремонт ОВКВ своими руками

    Если вы сталкивались с типичными проблемами с печью, вы, возможно, уже знаете, что регулярное техническое обслуживание ОВК имеет большое значение. Мастера-сделай сам часто знают, где искать неисправности обогревателя или обслуживание центрального кондиционера, но для тех из нас, кто менее опытен, несколько советов по обслуживанию HVAC могут иметь большое значение.Начнем с основ: «HVAC» относится к системе в вашем доме, которая регулирует отопление, вентиляцию и кондиционирование воздуха. Обычно это включает в себя вашу печь, центральный блок кондиционирования воздуха и все воздуховоды и детали, которые их сопровождают.

    Стратегии ОВиКВ своими руками

    Хотя системы HVAC предназначены для самостоятельной работы с минимальным вмешательством с вашей стороны, за исключением регулировки термостата, регулярное техническое обслуживание вашей системы может иметь большое значение для ее правильной работы.Если вы хотите провести техническое обслуживание ОВКВ своими руками, мы подскажем, с чего начать.

    Контрольный список технического обслуживания ОВКВ

    • Используйте высокоэффективный фильтр печи. Новые гофрированные фильтры более эффективно улавливают крошечные частицы, переносящие бактерии.
    • Ежемесячно проверяйте фильтр. Если он выглядит грязным, замените его. Даже если вы считаете, что вам это не нужно, заменяйте его каждые 90 дней.
    • Вы можете закрыть вентиляционные решетки вашего дома, чтобы направить воздух туда, где он вам больше всего нужен, но не закрывайте более 20 % ваших решеток, потому что это создаст дополнительную нагрузку на оборудование HVAC.
    • Проверьте свои наружные блоки (кондиционеры воздуха и тепловые насосы) и убедитесь, что вокруг нет листьев, пыльцы, веток, скошенной травы или других предметов.
    • При оценке наружных блоков также убедитесь, что со всех сторон имеется свободное пространство в два фута и что они находятся на одном уровне с землей или платформой.
    • Периодически проверяйте изоляцию и линии хладагента. Если они повреждены или отсутствуют, немедленно замените их.
    •  Выключайте летом увлажнитель печи. Когда вы включаете его осенью, замените фильтр фитиля увлажнителя и установите гигростат на оптимальную настройку (согласно рекомендациям в руководстве пользователя), прежде чем включать подачу воды.

    Также рекомендуется ежегодно проходить профессиональный осмотр, даже если вы думаете, что можете сделать это самостоятельно. Оборудование HVAC дорогое и сложное, и рекомендуется ежегодно проверять его.

    Сделай сам: ремонт ОВКВ

    Иногда что-то идет не так, даже в хорошо обслуживаемых системах.К счастью, есть приемы по устранению неполадок нагревателя и ремонту кондиционера своими руками, которые даже новичок может использовать для диагностики проблемы.

    Вот наиболее распространенные проблемы с печами, которые нужно искать (их также проще всего устранить):

    1. Термостаты: Иногда вы просто думаете, что вам нужен ремонт обогревателя — сделайте это сами, если это проще, чем вы думали. Первым делом следует проверить термостат; проблема может заключаться в простой замене батареек. Или, если вы используете программируемый термостат, возможно, кратковременное отключение или скачок напряжения могли изменить программирование. Если что-то выглядит необычным на дисплее вашего термостата, это устройство может быть тем, что влияет на вашу проблему с отоплением или кондиционированием воздуха.
    2. Выключатели питания: То, что иногда кажется самым очевидным решением… таковым не является. Часто выключатель питания компонентов вашей системы HVAC выглядит как обычный выключатель света. Обычно он находится на вашем чердаке или в подвале, поэтому, если кто-то в вашем доме был в этих местах, стоит проверить, не щелкнули ли какие-либо выключатели, если у вас возникли проблемы с печью.
    3. Воздушные фильтры: Общие проблемы с печью могут возникнуть просто из-за того, что вы забыли заменить воздушные фильтры. Когда вы просматриваете контрольный список обслуживания HVAC, это важно. Когда воздушный фильтр забит, это означает, что печи приходится больше работать, чтобы прокачать воздух по дому. Когда печь работает усерднее, она с большей вероятностью сломается. Совет для профессионалов: отметьте в своем смартфоне или календаре даты, когда вам следует заменить воздушные фильтры. Или вы можете подписаться на услугу, которая доставляет воздушные фильтры на дом.Кроме того, узнайте, какая у вас модель, чтобы вы могли запастись, когда увидите их в магазине или в Интернете.
    4. Блок конденсатора: Конденсатор — это наружная «коробка», от которой работает центральный кондиционер; техническое обслуживание важно, потому что оно по-прежнему является частью вашей внутренней системы HVAC. Это означает, что убедитесь, что воздушный поток свободен — периодически проверяйте устройство, чтобы увидеть, нет ли мусора или травы, которые блокируют выходы воздуха. Если у вас возникли проблемы, это должно быть одним из ваших первых мест для проверки.
    5. Автоматические выключатели: Вы, наверное, слышали о отключениях электроэнергии (это когда энергетическая компания намеренно отключает часть электроэнергии, особенно летом, потому что потребление от сети слишком сильное). Иногда, если у вас есть понижение напряжения или даже если у вас его нет… перегретый кондиционер может перегрузить вашу систему и отключить выключатель. Если это произойдет, просто верните выключатель в нормальное положение. Но, если это происходит часто, вы можете обратиться к профессионалу, а не к мастеру.Ремонт HVAC может быть сложным, и эта конкретная проблема может означать, что пришло время вызвать подкрепление.

    Советы по обслуживанию кондиционера

    Обслуживание центрального кондиционера не должно быть рутиной. Эти советы по обслуживанию кондиционера помогут сохранить прохладу.

    Фильтры: Точно так же, как ваша печь, и со всем обслуживанием ОВКВ своими руками — фильтры, фильтры, фильтры! Некоторые фильтры можно чистить и использовать повторно, а другие необходимо регулярно заменять.

    Змеевики кондиционера: Змеевики испарителя и конденсатора собирают грязь. В то время как чистые фильтры помогают, это по-прежнему важная часть самостоятельного обслуживания HVAC для очистки змеевиков от грязи и мусора.

    Ребра теплообменника: Вы знаете эти алюминиевые ребра на вашем конденсаторе? Они не требуют особого ремонта ОВКВ своими руками, но их нужно проверять на наличие изгибов и вмятин. Вы можете приобрести «гребень для плавников», который выпрямит изогнутые плавники.

    Сливы: Мы уже говорили о забитых сливах в ваших раковинах или душевых, и кондиционер ничем не отличается.Частью вашего регулярного контрольного списка обслуживания HVAC должно быть время от времени прокладывание дренажных каналов для вашего конденсатора. Засоры могут означать избыточную влажность, которая может обесцветить стены или ковер.

    Запланированное профессиональное техническое обслуживание: Хотя вы, возможно, захотите сделать это самостоятельно, системы HVAC обычно требуют капитального ремонта один раз в год, выполняемого профессионалом. Кондиционер должен быть включен в этот годовой план. Запланируйте настройку кондиционера в нашей дочерней компании Constellation Home.

    ОВКВ своими руками: ремонт печи

    Обслуживание ОВК своими руками всегда состоит из двух компонентов: (1) плановое техническое обслуживание для обеспечения бесперебойной работы системы и (2) устранение неполадок, если что-то пойдет не так. Советы по обслуживанию HVAC, приведенные выше, являются хорошим началом для поддержания работы, но есть несколько вещей, которые вы можете сделать специально для своей печи.

    С чего начать поиск и устранение неисправностей обогревателя:

    1. Проверьте автоматический выключатель. Если у вас вдруг «умерла» печка или пустой термостат, первое, что нужно сделать, это посмотреть, не перегорел ли у вас предохранитель.Пометьте коробку выключателя возле каждого выключателя, чтобы вы сразу знали, выключен ли выключатель печи.
    2. Проверить выключатель печи. Переключатель на печи должен быть установлен в положение «нагрев» (что может показаться очевидным, но если у вас есть обогреватель и блок переменного тока, вы должны переключаться каждый сезон). Это простое решение, если вы занимаетесь устранением неполадок нагревателя (и, кстати, проверьте это, даже если вы занимаетесь ремонтом кондиционера своими руками — на этом конце может быть такая же проблема!).
    3. Проверьте контрольную лампу. Если ваш запальник находится на сквозняке, возможно, он перегорел. Закройте окна или двери или заблокируйте сквозняк, а затем снова зажгите. Если это не сработает, возможно, у вас забито пилотное отверстие.
    4. Сброс управления зажиганием. Если ваша печь оснащена электрическим розжигом, вы можете выполнить «перезагрузку», повернув термостат до упора вниз или выключатель питания в положение «выключено». Подождите несколько минут, а затем снова включите все для сброса.

    И последнее… будьте осторожны с утечками газа! Если вы почувствуете запах природного газа или сработает датчик CO2, немедленно покиньте дом и оставьте окна и двери открытыми для проветривания. Утечка газа является чрезвычайной ситуацией, и вы должны позвонить в свою газовую службу или пожарную службу, как только окажетесь вне дома и в безопасном месте. Если вы можете сделать это безопасно, перекройте кран подачи газа, который обычно находится рядом с газовым счетчиком на входной трубе. Поверните клапан на четверть оборота с помощью гаечного ключа.Если вы подозреваете утечку газа, не зажигайте спичек и не прикасайтесь к выключателям до тех пор, пока вы не получите разрешение от коммунальных служб или пожарной службы.

    Эти решения могут помочь, когда дело доходит до обслуживания систем отопления, вентиляции и кондиционирования воздуха своими руками, но они определенно не являются исчерпывающим списком того, что может пойти не так. Когда дело доходит до вашего обогревателя и кондиционера, есть много движущихся частей (в прямом и переносном смысле), и иногда вам нужно вызвать профессионала. Однако никому не нравится, когда вам приходится платить за профессионала, который войдет в вашу дверь только для того, чтобы он сказал вам, что вам нужно было только щелкнуть выключателем или сменить фильтр! Таким образом, используя эти советы по обслуживанию ОВКВ своими руками, вы, надеюсь, сможете определить, где искать и что делать, прежде чем сделать этот звонок. В случае, если ваша система HVAC не подлежит ремонту, и вы думаете о замене отопления и кондиционирования воздуха, свяжитесь с Constellation Home.

    Если у вас есть хорошие советы по обслуживанию кондиционера или другие советы по обслуживанию ОВК, мы будем рады узнать — поделитесь в комментариях ниже!

    обогрев своими руками

    ДОРОГОЙ ТИМ! Мне нужно заменить существующую печь, и я уверен, что смогу сделать это сам. Я посмотрел, как печь соединяется с металлическим воздуховодом, и не вижу особых проблем.Даже паяные соединения для кондиционера кажутся простыми. Как вы думаете, с какими препятствиями я столкнусь? Реально ли выполнить работу без серьезных проблем? Я серьезно занимаюсь самоделкой (diy’r) и успешно справился со всеми своими прошлыми проектами своими руками. Патрик Н., Лакония, NH

    УВАЖАЕМЫЙ ПАТРИК! Ваше уверенное отношение напоминает мне о застройщике, который несколько лет назад потребовал изменения зонирования в моей деревне. Я слушал, как он рассказывал нашей комиссии по планированию, как он добивался всех остальных изменений зонирования, о которых он когда-либо просил другие местные органы власти. Он гордился своим средним показателем в 1000 мячей. К несчастью для него, моя деревня испортила его идеальный рекорд. Я предсказываю, что вы тоже собираетесь вычеркнуть.

    Установка печи требует большого мастерства, специальных инструментов и опыта. Ричарду Андерсону, ЛУЧШЕМУ мастеру по ОВКВ в Большом Цинциннати, штат Огайо, потребовалось несколько дней для установки этой сверхвысокоэффективной печи York с газовым регулирующим клапаном. ФОТО ПРЕДОСТАВЛЕНО: Тим Картер

    Отопление своими руками, пожалуй, одна из самых сложных задач, которые я могу придумать, когда речь идет о проектах вокруг дома.Я могу придумать более физически сложные задачи, такие как укладка и отделка 20 ярдов бетона за один день всего двумя помощниками. Если вы хотите серьезной проблемы, установите традиционные перила с опорными стойками, завитками и гусиными шеями. Эта мастерская столярная работа уступает фотофинишу после нагревания, когда речь идет о точности и технической сложности.

    Наборы навыков, необходимые для профессиональной установки новой печи, многочисленны. Кроме того, вам понадобится множество специализированных ручных и электрических инструментов, особенно когда речь идет о подключении новой печи к центральному кондиционеру.Например, я сомневаюсь, что у вас есть набор холодильных манометров для измерения сторон высокого и низкого давления хладагента вашего кондиционера. Вам также понадобится двухступенчатый вакуумный насос для удаления всего воздуха и влаги из внутренней части медной трубки после ее пайки, а не пайки. Не забудьте пропустить чистый азот через медную трубку, когда будете паять медные соединения.

    Я предполагаю, что вы устанавливаете высокоэффективную печь, так как она обеспечит вам фантастический возврат инвестиций.Более новые газовые печи, оснащенные регулирующими клапанами газа, являются самыми современными, но я предполагаю, что если у вас нет подрядчика по отоплению и кондиционированию воздуха, который будет тайно покупать оборудование, вы, возможно, не сможете получить в свои руки печь, которую хотите. . Производители отопительного оборудования часто требуют, чтобы их первоклассное оборудование устанавливалось мастерами, прошедшими обучение на заводе. Это хорошая политика, поскольку они не хотят, чтобы их печи и оборудование для кондиционирования воздуха стали лабораторными крысами для людей, которые считают, что знают больше, чем на самом деле.

    После того, как вы уберете свою старую печь, вы можете быть удивлены, обнаружив форму и размер новой печи, а внутренний змеевик кондиционирования воздуха, который находится наверху многих печей, сильно отличается от вашего существующего. Соединение воздуховода над существующей печью с новой потребует точных модификаций. Если вы раньше не работали с листовым металлом, вас может ждать сюрприз. Вам нужно узнать все о S-образных крюках, приводах и воздуховодах с нестандартным смещением.

    Одной из самых серьезных проблем будет регенерация существующего хладагента в вашей системе.Те из нас, кто хочет защитить хрупкую атмосферу нашей планеты, были бы искренне благодарны, если бы вы не выпускали хладагент высокого давления в воздух. Профессиональные подрядчики по отоплению и охлаждению имеют специальное оборудование, которое позволяет им утилизировать газ, чтобы его можно было правильно переработать.

    Если ваша существующая печь работает на природном газе, мазуте или пропане, вам нужно проявить свои лучшие навыки сантехника своими руками. Возможно, вы работаете с черной железной трубой, которую необходимо обрезать и нарезать резьбу.Если у вас есть все необходимые плашки для нарезания резьбы, кусачки и тиски для труб, я буду впечатлен. Эти дорогие инструменты имеют смысл иметь сантехнику, поскольку он часто ими пользуется.

    Отопление своими руками — одна из тех задач, которых домовладельцы должны избегать. Есть много вещей, которые могут пойти не так, и, что хуже всего, вы можете подвергнуть себя и своих близких риску. Печи и любые нагревательные устройства, работающие на топливе, выделяют смертельный угарный газ. Неправильная установка отопительного оборудования может привести к катастрофе.

    Если вы все еще думаете, что хотите заняться проектом, обязательно получите необходимое разрешение на строительство. Требуйте своевременных проверок, чтобы убедиться, что все оборудование установлено в соответствии с нормами.

Добавить комментарий

Ваш адрес email не будет опубликован.
