как сделать самому, простые схемы, инструкция по сборке и настройке своими руками

Здравствуйте, читатели! Сегодня я хочу поговорить о том, как собрать металлоискатель своими руками. Когда очень хочется купить , а денег на нее нет, приходится откладывать покупку на потом или брать кредит. Кредит обходится дорого. И в голове возникает мысль: «Вот бы найти клад». А какой ? Правильно, металлоискатель. Эта статья расскажет вам, как устроен этот прибор и какие детали нужны для его сборки.

Конструкция и принцип работы

Конструкция металлоискателей состоит из следующих основных элементов:

  1. Катушка принимает и передает электромагнитный сигнал, сканируя поверхность с искомым металлом.
  2. Блок управления обрабатывает сигнал, получаемый от катушки, оповещает пользователя графическим или звуковым сигналом, а также позволяет своими руками настраивать режимы работы детектора.
  3. Нижняя штанга фиксирует катушку и регулирует угол ее наклона.
  4. Средняя штанга – промежуточное звено между нижней и верхней штангой, позволяет регулировать высоту металлоискателя.
  5. Верхняя штанга. Здесь размещается блок управления, а также удобная рукоятка с подлокотником, чтобы руки пользователя не устали от длительного удерживания металлоискателя.

Металлоискатель через катушку излучает электромагнитное поле. Когда в этом поле оказывается металл или любой другой токопроводящий материал, поле искажается и ослабляется. Блок управления улавливает это и подает сигнал.

Более электропроводные цветные металлы сильнее искажают излучаемое детектором поле, чем черные.

Поэтому чувствительные электронные схемы позволяют своими руками создавать приборы с дискриминацией металлов, которые могут отличать цветмет от чермета.

Разновидности металлодетекторов

Металлоискатели делятся на:

  • индукционные;
  • импульсные;
  • фазочувствительные;
  • параметрические.

Какие виды можно сделать в домашних условиях своими руками

Для самоделок хорошо подходят параметрические и фазочувствительные детекторы. Они просты в изготовлении, а детали для них стоят сущие копейки. Для сборки своими руками достаточно обладать базовыми знаниями по радиотехнике.

Металлоискатели с накоплением фазы намного чувствительнее параметрических. они имеют хорошую дискриминацию и позволяют находить даже мелкие драгоценности, что делает их любимым инструментом пляжных золотоискателей. На сухом песке удается найти серьги и кольца на глубине до 38 см.

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

  1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
  2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.

    Двухконтурные проще в изготовлении своими руками, чем импульсные.

  3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
  4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
  5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

  1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
  2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
  3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
  4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

  1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
  2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

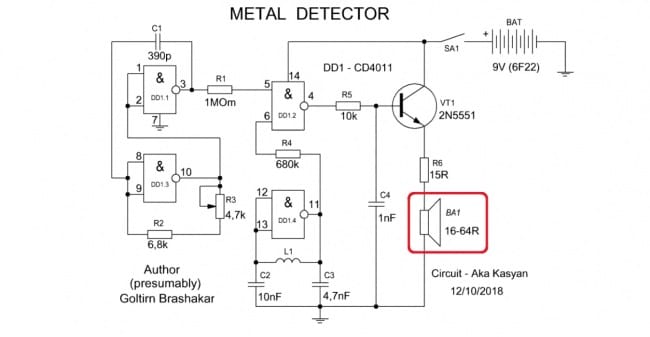

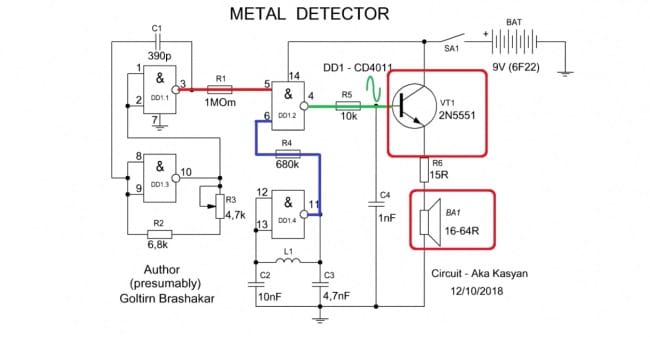

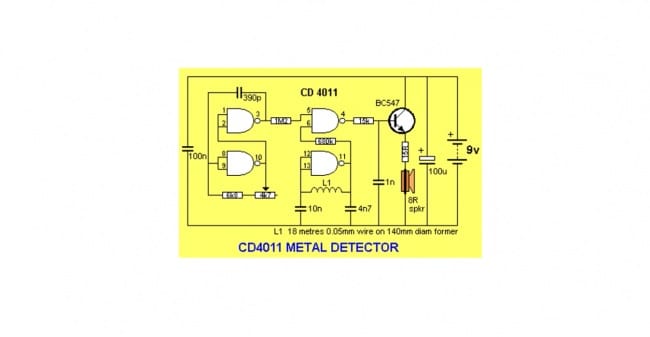

Схемы металлодетектора для изготовления

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

  1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
  2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
  3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
  4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
  5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
  6. Припаивают согласно схеме выводы катушечных детекторов.
  7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
  8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
  9. Фиксируют элементы клеем и замазывают масляным лаком.
  10. Прикрепляют к подставке рукоятку.
На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

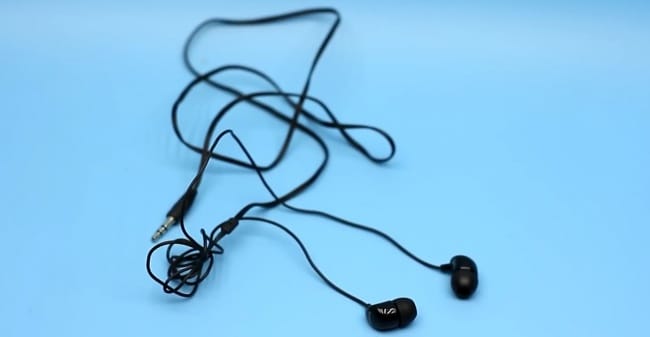

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

  1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
  2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
  3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
  4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
  5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

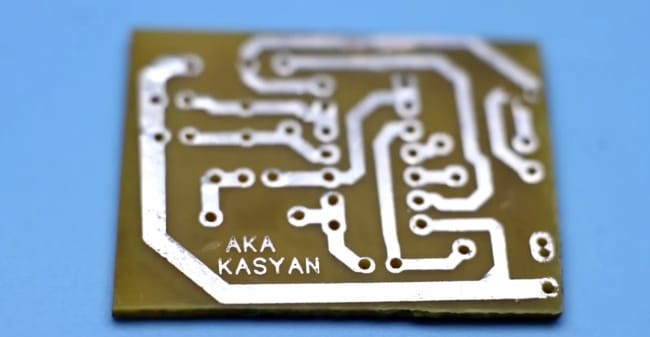

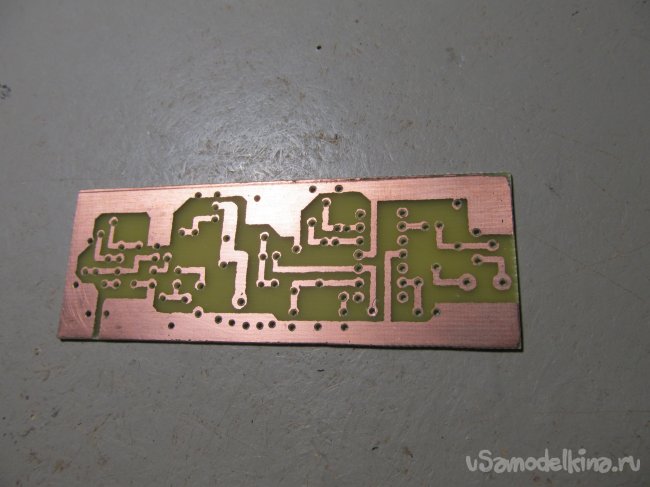

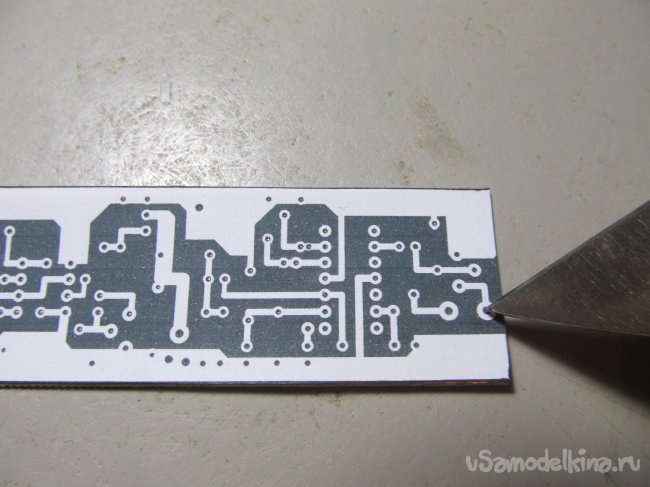

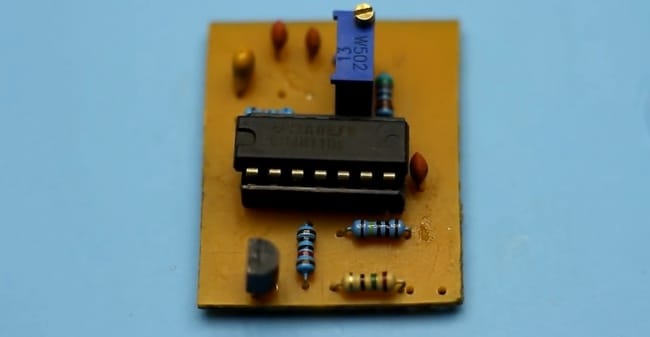

Сборка печатной платы

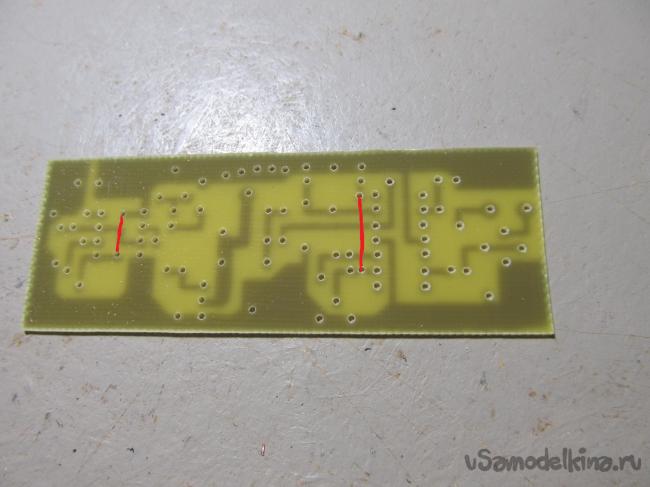

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

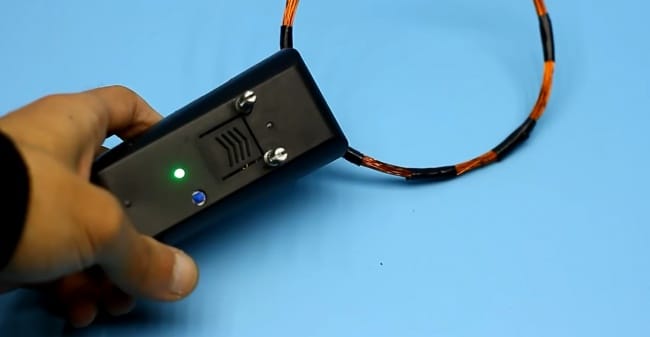

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

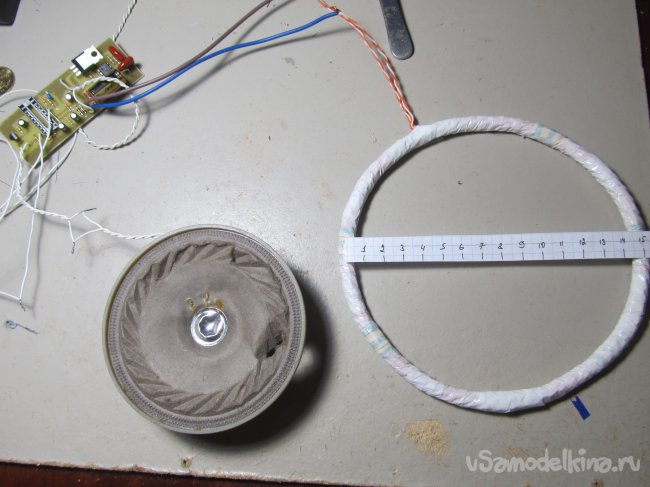

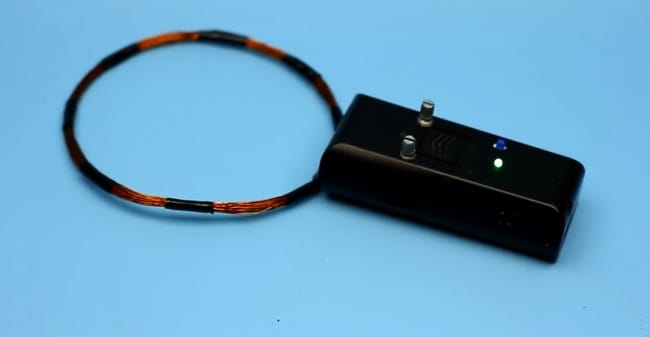

Как сделать катушку

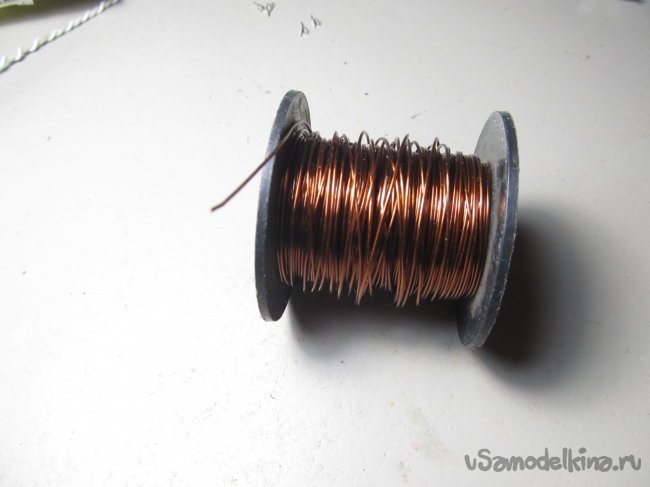

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

  • до 9 см – подходит для поиска арматуры и профилей;
  • 14-18 см – для поиска мелких драгоценностей;
  • 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Расположение деталей на плате для микросхемы в корпусе DIP

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Расположение деталей на плате для микросхемы в корпусе SM

Ниже приведена схема расположения деталей при использовании микросхемы в SM корпусе.

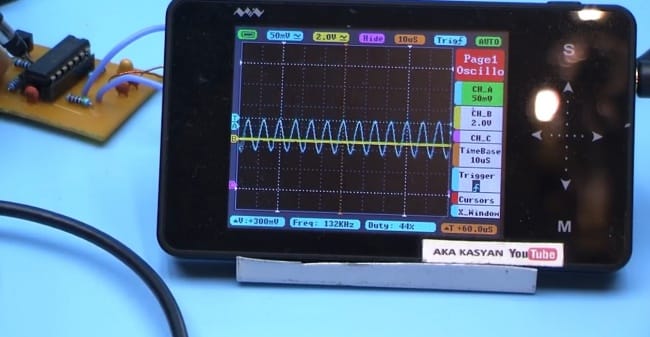

Краткая инструкция по настройке прибора

Общее правило при регулировке металлоискателя своими руками – добиться наименьшего звука в «холостом» режиме, чтобы писк или щелчки появлялись только при обнаружении металлического предмета. Этого можно достичь, изменяя индуктивности катушек, емкость конденсатора или сопротивление резистора.

Модернизация

Чтобы металлоискатель лучше находил мелкие драгоценности, нужно увеличить его рабочую частоту.

Чувствительность прибора увеличивается и при добавлении в схему дополнительной RC-цепи.

Установка переменных резисторов позволяет настраивать прибор своими руками, не трогая катушки.

Применение динамиков с конденсаторами делает выдаваемый звук громче. Полезно также создание надежного крепления катушек и блока управления. Защита от ударов и трясок уменьшит помехи, а настройки будут реже сбиваться.

Заключение

Теперь вы знаете, как изготовить металлоискатель своими руками. Буду рад, если эта статья поможет вам найти клад. Подписывайтесь на новые статьи и делитесь полезной информацией в соцсетях.

схема глубинного и простейшего металло детектора

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Металлоискатель X-Terra 305.Металлоискатель X-Terra 305. Металлоискатель X-Terra 305.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Работа сапера с металлоискателемРабота сапера с металлоискателем

Работа сапера с металлоискателем

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателяПринцип работы металлоискателя

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

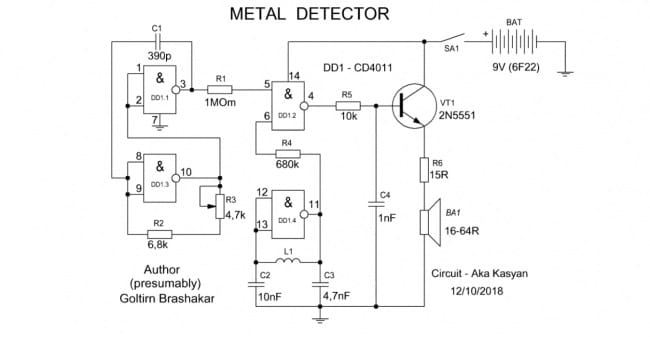

Схема металлоискателяСхема металлоискателя

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

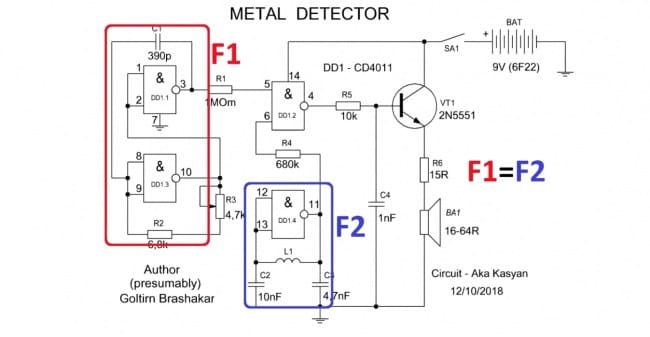

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.
Конструкция металлоискателяКонструкция металлоискателя

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателемГлубина обнаружения металлоискателем

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Металлоискатель с дискриминацией металлов

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Металлоискатель с дискриминацией металловМеталлоискатель с дискриминацией металлов

Металлоискатель с дискриминацией металлов

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условияхМеталлоискатель простейший в домашних условиях

Металлоискатель простейший в домашних условиях

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторахПростая схема на тронзисторных генераторах

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателяСхема глубинного металлоискателя

Схема глубинного металлоискателя

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектораПроцесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Металлоискатель Пират своими руками — схема и пошаговая инструкция

Это наверное самая простая и стабильная схема металлоискателя с довольно неплохими характеристиками. Даже если вы только начинающий радиолюбитель, собрать её не составит особого труда, если конечно строго следовать инструкции по сборки металлоискателя Пират. Не дороговизна всех компонентов, делает его металлоискатель пират доступным для всех желающих. В этой статье вы найдёте схему металлоискателя Пират и подробную инструкцию по его сборке.

Характеристики металлоискателя Пират

  • Потребляемый ток 30-40 мА
  • Напряжение питания 9-14 вольт
  • Дискриминации нет, реагирует на все металлы
  • Чувствительность монета 25 миллиметров — 20 см
  • Крупные металлические предметы — 150 см

Питание металлоискателя пират

Запитать схему устройства можно как от батареек, так и от аккумуляторов. Подойдёт любой понравившийся источник питания, главное чтобы напряжение питания было не больше 14 Вольт и не меньше 9 Вольт. И самый главный момент — не рекомендую использовать источники питания более 1,5 Ah, так как можно просто напросто спалить плату.

Катушка для металлоискателя Пират

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Довольна распространенный способ намотки катушки на пяльце для вышивания, по диаметру оно как раз подходит. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Вариантов каркаса достаточно много, поэтому необязательно использовать фанеру, главное чтобы он был не металлический.

Необходимые детали

Схема металлоискателя пират

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног.  Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:

Немного о деталях

Конденсаторы C1 и C2 обязательно должны быть плёночными!

Переменные резисторы для настройки нужно соединить так:

Сборка металлоискателя Пират:

На моём сайте sdelaysamodelku.ru Вы найдёте множество полезных самоделок и радиосхем. Подпишитесь на мой канал в Яндекс.Дзен, чтобы первыми узнавать о новых публикациях! Ссылка на мой канал: zen.yandex.ru/sdelaysamodelku

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.

Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.



Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

Правильно собранная схема начинает работать сразу, без каких либо настроек! Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!

И напоследок, видео работы металлоискателя Пират:

На моём сайте sdelaysamodelku.ru Вы найдёте множество полезных самоделок и радиосхем. Подпишитесь на мой канал в Яндекс.Дзен, чтобы первыми узнавать о новых публикациях! Ссылка на мой канал: zen.yandex.ru/sdelaysamodelku

Файлы для скачивания:

Печатная плата и Программа Sprint-Layou 6

ВНИМАНИЕ! Принимаем заказа на изготовление металлоискателей, таких как «Пират», «Клон Пи В», «Квазар», «Терминатор 3» и т.д. Все платы заводский, можно заказать готовый металлоискатель, плату или КИТ-набор, в продаже также есть катушки для металлоискателей и корпуса. Доставка по всей России! Чтобы узнать подробность, пишите мне в ВК vk.com/kavinski или на WhatsApp +79649191333

Автор публикации

0 Комментарии: 2Публикации: 75Регистрация: 13-05-2019

Простой металлоискатель своими руками

Приветствую, Самоделкины!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле, понятие металлоискатель очень обширное, а сами металлоискатели бывают разными. Принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов и заканчивая радиолокационными станциями. Углубляться в теорию, пожалуй, будем как-нибудь в другой раз. Ну а сейчас перейдем к делу.


В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию. При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием-передача. Поисковая катушка в таком металлоискателе может работать в 2-ух режимах: приема и передачи.

Излучаемая катушка: сигнал генерирует или возбуждает в металле вихревые токи Фуко, которые улавливаются самой катушкой.


У разных металлов разная электропроводность, многие металлоискатели умеют распознавать это, с достаточно высокой точностью определяя, что за металл находится в земле. Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому AKA KASYAN (автор одноименного YouTube канала) решил повторить схему дабы понять, что к чему. Автор создал печатную плату и запаял все компоненты.



Сама печатная плата получилось довольно компактной. Сделана она методом ЛУТ (кому интересно, в описании под видеороликом автора вы найдете ссылку на архив проекта с файлом печатной платой, а также схему, список компонентов и все остальное (ссылка ИСТОЧНИК в конце статьи)).

Достоинств у приведенной схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это крайне простая и не капризная схема, которая практически не требует дополнительной настройки, и наконец самое важное, вся схема построена на базе всего лишь одной микросхемы.


После сборки и проверки всплыли дополнительные фишки этой схемы, а именно малая чувствительность к грунту, что немаловажный момент. А еще при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные. То есть, некоторое подобие функции дискриминации металлов, которая доступна на многих моделях коммерческих металлоискателей.

Из недостатков - малая глубина поиска. Крупные металлические предметы детектор замечает на расстояние до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но это смотря для каких целей. Например, автор собрал этот металлоискатель для поиска старых водопроводных труб в стене и с этой задачей схема справилась на 100%.

Данный же малыш хорош именно простотой и для определенных задач может стать незаменимым помощником.

Давайте рассмотрим его схему:

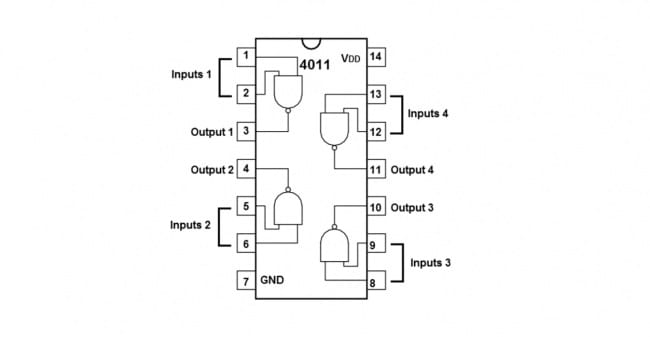

Построена она на базе КМОП логики CD4011.


Схема состоит из 4-ех частей: опорного и поисковых генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).

В качестве динамической головки предпочтительно использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан под низкоомную нагрузку.


Работает металлоискатель простым образом. Изначально поисковый и опорный генератор настраиваются примерно на одинаковую частоту. В таком случае нет разницы частот, а, следовательно, из динамика мы ничего не услышим.

Частота опорного генератора фиксированная, с возможностью ручной подстройки путем вращения переменного резистора.

А вот частота поискового генератора сильно зависит от параметров LC контура.

Если в поле зрения поисковой катушки находится металлический предмет нарушается частота LC контура, иначе говоря, меняется частота поискового генератора относительно опорного.

Затем сигналы из обеих генераторов поступают в смеситель. Их разница выделяется в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.



Катушка.

Чем больше диаметр катушки - тем чувствительнее металлоискатель. Но большие катушки имеют свои недостатки, поэтому нужно выбирать оптимальные параметры. Для данной схемы наиболее оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр провода обмотки от 0,4 до 0,6 мм, количество витков 40-50, в случае если диаметр катушки в пределах 20-ти см. В данном случае катушка урезана, витки и диаметр меньше чем нужно, поэтому чувствительность схемы не ахти.

Если планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку нужно тщательно загерметизировать.
Настройка. Если при первом включении схема не реагируют на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала, далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал. Затем еще чуток вращаем переменник в том же направлении до полного исчезновения сигнала.


Этим настройка завершена. Для более точной подстройки автор советует использовать многооборотный резистор, либо 2 обычных переменника, один из которых предназначен для грубой настройки, а второй для более плавной.

Естественно все наладочные работы необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце преподносим металлический предмет катушке и убеждаемся, что тональность звукового сигнала меняется, то бишь схема реагирует на металл.

Для большей наглядности в эксперименте, автор использовал низкоомную головку + внешний микрофон.
Ранее упомянутый эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте 130-135 кГц.


Схему можно питать от постоянного источника с напряжением от 3 до 15В. Оптимальный вариант использование 9-ти вольтовой батареи формата 6F22 (Крона).

Ток потребления схемы в этом случае будет в пределах от 15 до 30 мА, в зависимости от сопротивления нагрузки.
Корпус устройства был взят от китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но вот корпус пригодился.

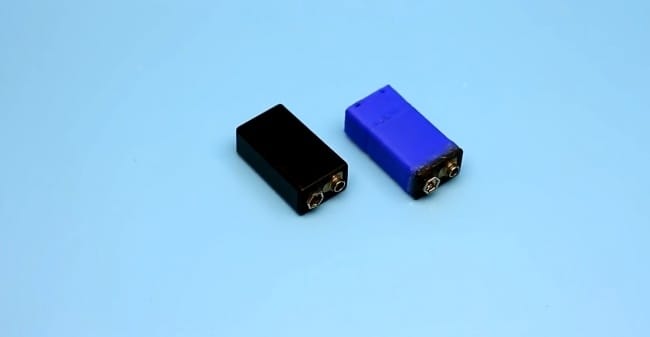

В данном корпусе имеется отсек для 9-ти вольтовой батареи, а место под капотом хватило для установки платы, переменников и прочей мелочовки, наподобие 3,5мм разъема, выключателя и индикатора питания.


Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну чтож, на этом, пожалуй, закругляемся. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Глубинный металлоискатель своими руками - читать статью

В качестве примера рассмотрим самые распространённые металлоискатели, которые могут работать с глубинными рамками - Клон ПИ-В, Клон АВР, Кощей, Пират. Если следовать предложеннымсхемам, глубинный металоискатель своими руками создать не составит никакого труда.
Первым этапом будет изготовление и настройка электронного блока.  На следующем этапе нужно будет соорудить глубинную катушку. В изложенном ниже материале мы детально будем разбирать существующие способы создания катушек для металлоискателей глубинных своими руками.
Важно принять во внимание размеры и вес конструкций. Например, если брать Пират, то показатели окажутся довольно скромными, а самый высокий результат будет при использовании таких агрегатов, как Кощей 5ИГ или Кощей 4ИГ. Такие результаты получаются по причине наличия у последних отдельной глубинной прошивки.

Глубинная рамка для металлоискателя своими руками

Наиболее часто практикуют установку глубинных рамок малых размеров прямо на штангу или стандартную катушку. В этом случае имеются некоторые ограничения по параметрам веса и размера. По этой причине подобная конструкция подойдет лишь для тех рамок, которые имеют диаметр до шестидесяти сантиметров. Изделие более внушительного диаметра окажется слишком тяжелой, поэтому ее будет достаточно дискомфортно переносить.
Каркас для катушки вы можете произвести с использованием обычных труб, выполненных из пластика. Трубу следует выбирать зависимо от метода, при помощи которого вы планируете производить ее соединение. Также при выборе трубы нужно учитывать и размеры вашей рамки, так как важную роль играет то, чтобы труба могла обеспечить максимальную жесткость общей конструкции.

Форма конструкции глубинной катушки

Катушки, которые обладают небольшими размерами, лучше всего делать неразборными и имеющими форму круга или квадрата. При создании рамок с большими габаритами неразборная конструкция будет отличаться неудобством при перевозке. Переносить с места на место рамку подобного типа довольно-таки трудно. Поэтому в данном случае лучше сделать конструкцию разборного типа. Лучше сооружать конструкцию, обладающую разборным каркасом в форме квадрата, который оснащен накладной поисковой петлей. Поэтому каркас рамки следует производить только из труб, которые выполнены из прочного пластика. Поисковую катушку потребуется обмотать с использованием изоляционного многожильного провода. Наиболее часто рамки подобного типа переносят в паре. Также имеется вариант создания конструкции, которую переносить можно самостоятельно.

Несколько фото для примера :

Процесс намотки глубинной рамки

Для того, чтоб осуществить намотку рамок, лучше всего применять многожильный провод в изоляции, который обладает диаметром примерно 0,5-0,75мм. По окончанию работ нужно витки достаточно плотно стянуть друг с другом при помощи стандартной изоленты или скотча. Благодаря этому петля станет гораздо более прочной. После этого, для достижения максимальной прочности конструкции, необходимо произвести обжатие термоусадочной трубкой либо же закрепить изолентой.
Вы можете соорудить, благодаря использованию представленной подробной инструкции, глубинный металлоискатель своими руками достаточно легко. Для этого вам понадобятся элементы, которые обязательно имеются в запасе у каждого радиолюбителя. Созданный собственноручно аппарат совершенно не будет уступать по функциональности своим заводским аналогам, а обойдется он вам на порядок дешевле.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»


Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
- Потребляемый ток 30-40 мА
- Реагирует на все металлы дискриминации нет
- Чувствительность 25 миллиметровая монета - 20 см
- Крупные металлические предметы - 150 см
- Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема самого металлоискателя
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 - можно выковырять из старой аппаратуры, что я с успехом и сделал


Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Распечатываем эскиз платы на простой бумаге
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Вырезаем под ее размер кусок текстолита.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Вот как должно получиться.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Далее берем любую дрель или сверлильный станок и сверлим отверстия
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
В помеченных красным местах, ставим перемычки:
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.


Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

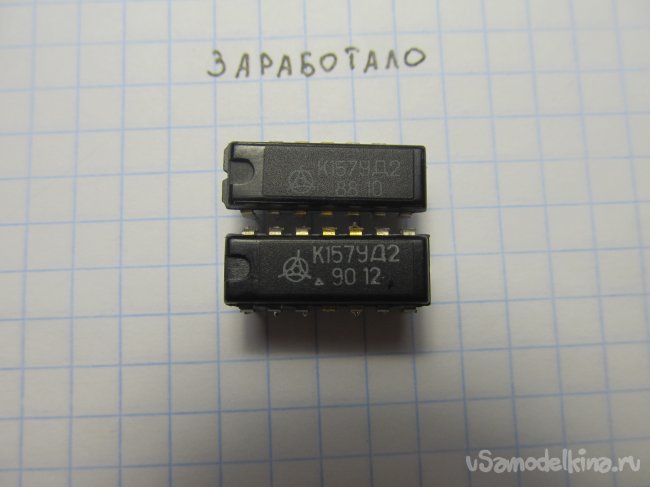

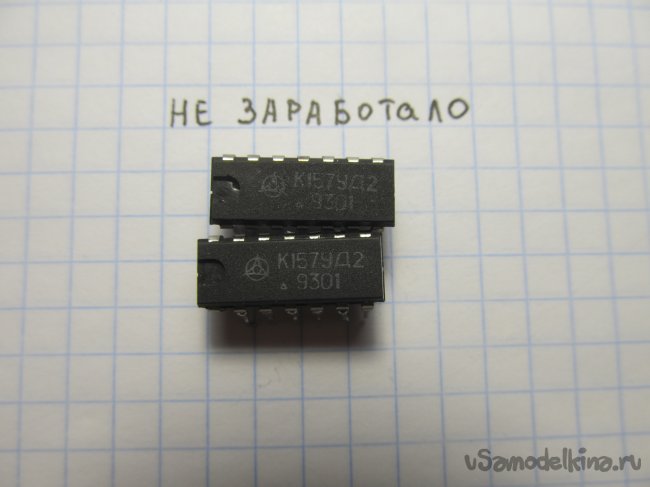

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Моя и та что у соседа взял
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Вопросы и пожелания на ([email protected]) или в комментарии.

Качаем эскиз схемы платы: imp-MS.rar [11.03 Kb] (скачиваний: 15126)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Цепь

мощного металлоискателя профессионального металлоискателя

безопасностью

Мощная схема металлоискателя профессионального металлоискателя

Применение продукта

Он специально используется для обнаружения примесей черных и цветных металлов в пищевых продуктах, таких как мясо, грибок, сладости, напитки, зерно, фрукты и овощи, молочные продукты, водные продукты, товары для здоровья, добавки и приправы

Технические параметры

Модель Общая длина Общая ширина Ширина ленты По ширине По высокой Чувствительно
FE SUS
3010 1680

630

300 300 100 0.8 1,5
4010 1680830 400 460 100 1,0 1,8
4015 1680 830 400 460 150 1,0 2,0
4020 1680 830 400 460 150 1,5 2,5
4025 1680830 400 460 250 1.8 3,5
5025 1680 930 500 560 150 1,5 3,5
6015 1680 1030 500 660 150 1,2 2,0
6020 1680 1030 600 660 200 1,5 2,5

Отправить запрос

Основные характеристики

1) Двухканальная схема обнаружения сигнала используется для объединения технологии с высокой чувствительностью и высокой защитой от помех.

2) Функция отображения двойного сигнала. Когда проходит металл, уровень сигнала металлоискателя указывает на то, что лампа будет демонстрировать различную чувствительность в зависимости от размера металла.

3) Обработка сигнала осуществляется цифровой схемой, легко настраивается, стабильна и надежна.

4) С функцией регулирования эффекта продукта, такой как влажные продукты, сладкие продукты, пищевые продукты, содержащие соль, будут производить аналогичный сигнал металлоискателя к металлоискателю, эффект будет влиять на эффект обнаружения, который действует для уменьшения эффекта продукта, достижения лучший результат обнаружения.

5) Он имеет функцию обнаружения утечек. При передаче нескольких сигналов металла металлоискатель автоматически определяет количество сигналов, и привод не пропустит ни одного действия.

6) Когда объект не обнаружен, прибор находится в состоянии сна, и передается только объект.

7) Его можно подключить к сборочной линии и осуществить автоматический контроль трубопроводов.

8) Металлоискатель ИСПОЛЬЗУЕТ звуковую и световую сигнализацию и автоматически исключает или останавливает работу, очень удобно

надежно

9) Двойной линейный светодиодный индикатор показывает в реальном времени степень индукции железа и цветных металлов ,Зонд и стойка из нержавеющей стали (по желанию), чистые, красивые.

Упаковка и доставка

Оплата

1. Принимаются платежи по T / T и Western Union
2.30% депозита до производства и 70% остатка до отгрузки
3. Все банковские сборы за пределами Китая оплачиваются покупателями

Доставка

1. После получения оплаты срок доставки будет в течение 15-30 рабочих дней,
2.Воздушным, морским или экспресс-доставкой (DHL и т. Д.)
3. Стоимость доставки будет зависеть от пункта назначения, способа доставки и веса товара.

Наша компания

Foshan Dession Packaging Machinery Co., Ltd расположена в Район Наньхай, Фошань, Это собрание исследований, производства, продаж и послепродажного обслуживания в качестве одного из предприятий, ориентированных на производство. Машины широко используются в продуктах питания, предметах повседневного использования, аппаратных промышленных продуктах, медицинских принадлежностях, гостиничном -временные элементы и т. д.Наряду с постоянным развитием науки и техники, уровень автоматической упаковки выше, сфера применения будет шире.

FAQ

Q1: У вас есть руководство или видео по эксплуатации, чтобы мы могли больше узнать о машине?

Да, не только руководство или видео по эксплуатации, но и трехмерный чертеж, который можно сделать в соответствии с вашим дизайном, а также видео, которое мы можем сделать для тестирования материала с нашей упаковочной машины, если нам легче найти ваши упаковочные товары на нашем местном рынке.

Q2: Как я могу доверять вам впервые в бизнесе?

Обратите внимание на нашу бизнес-лицензию и сертификат. А если вы нам не доверяете, мы можем воспользоваться услугой торговой гарантии Alibaba, гарантировать ваши деньги и гарантировать своевременную доставку и качество вашей машины.

Q3: Может ли инженер работать за границей?

Да, но проезд оплачивается вами. На самом деле, чтобы сэкономить ваши деньги, мы вышлем вам видео с полной установкой машины и поможем вам до конца.

Q4: Как мы можем убедиться в качестве оборудования после размещения заказа?

Перед доставкой мы отправим вам фотографии и видеоролики для проверки качества, а также вы можете организовать проверку качества самостоятельно или через свои контакты в Китае.

Q5: Будете ли вы предоставлять услуги "от двери до двери"?

Да. Пожалуйста, предложите нам ваш конечный пункт назначения, мы свяжемся с нашим агентом, чтобы узнать, доступен ли он, и большая часть территории подходит для очистки и отправки в ваши страны.

,Схема мощного металлоискателя

JINSEO PCB Design позволяет завершить захват схемы и макет печатной платы в нескольких

различных программных пакетах, включая:

• Cadelegro OrCAD

• Altium PCAD

• Altium Designer


• Получение всей необходимой информации, проверка и проверка точности.

• Захват схемы и создание списка цепей (если еще не сделано).

• Создайте библиотеку деталей для проекта.

• Размещение компонентов печатной платы.

• Отправьте промежуточное размещение инженеру на рассмотрение. Обычно это обсуждение - процесс модификации

до утверждения окончательного размещения.

• Разводка печатных плат. Разработчик и инженер печатных плат должны поддерживать адекватную и частую связь

в процессе маршрутизации.

• Полная компоновка печатной платы, завершение всех документов.

Ведомость материалов (BOM).

Окончательный сетевой список.

Печатная копия (или электронная версия) схемы.

Листы технических данных на специальные детали, если таковые имеются.

Любые специальные инструкции по наложению слоев (т.е.е. Signal, Ground & Power Planes) и разделение плоскостей.

Любой чертеж / детальная царапина, показывающая форму платы, размер и механизм крепления, или радиатор и т. Д.

Идентификация текста шелкографии, включая номера деталей и исправления.

Любые сигналы, требующие специальной маршрутизации.

Любые требования или ограничения по размещению (очень полезны идеи по размещению).

Файлы проекта печатной платы.

Стандартные файлы для изготовления печатных плат (Gerber & NC-Drill в стандартных форматах).

Схемы и спецификации, если процесс схематического ввода включен в заказ на проектирование.

Сборочные чертежи.

Файл данных подбора сборочной машины.

Напильники для трафаретов для паяльной пасты.

Другие дополнительные файлы, необходимые для клиента.

Предоставьте как можно более точную информацию о конструкции схемы и системных требованиях.

Избегайте / минимизируйте изменения в схеме после начала процесса компоновки печатной платы.

Снижение плотности и выполнение практических требований.

Выбирайте ответственных и высококвалифицированных проектировщиков печатных плат.

Схемы и спецификации, если процесс схематического ввода включен в заказ на проектирование.

Сборочные чертежи.

Файл данных подбора сборочной машины.

Напильники для трафаретов для паяльной пасты.

Другие дополнительные файлы, необходимые для клиента.

Предоставьте как можно более точную информацию о конструкции схемы и системных требованиях.

Избегайте / минимизируйте изменения в схеме после начала процесса компоновки печатной платы.

Снижение плотности и выполнение практических требований.

Выбирайте ответственных и высококвалифицированных проектировщиков печатных плат.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
