Мотоблок сделать самому – Делаем самодельный мотоблок своими руками: видео, фото, чертежи

Содержание

все про самодельный агрегат + схемы

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

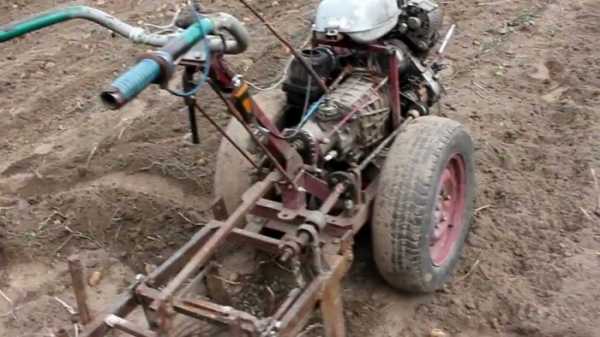

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

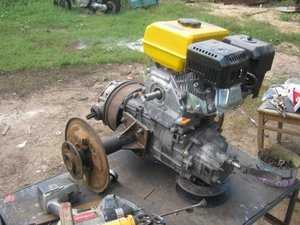

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров — изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Также будет полезен материал об изготовлении прицепа для мотоблока: https://diz-cafe.com/tech/pricep-dlya-motobloka-svoimi-rukami.html

Конструктивные особенности агрегата

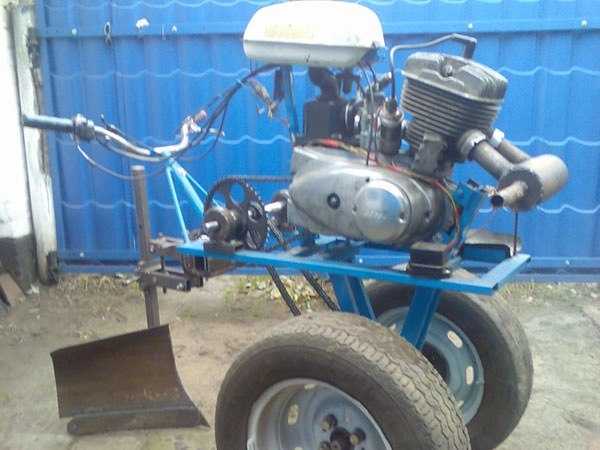

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

  • Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
  • Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
  • Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

Основные элементы ходового вала: 1 — вал, 2 — звездочка, 3 — крышка, 4 — корпус подшипника, 5 — опорная площадка, 6 — подшипник № 308, 7 — корпус обгонной муфты, 8 — ось собачки, 9 — собачка,10 — храповик, 11 — подшипник № 307, 12 — шайбы, 13 — колесо, 14 — пружина собачки

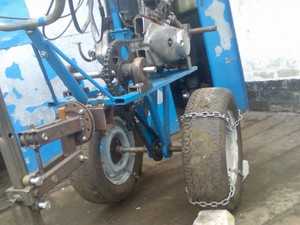

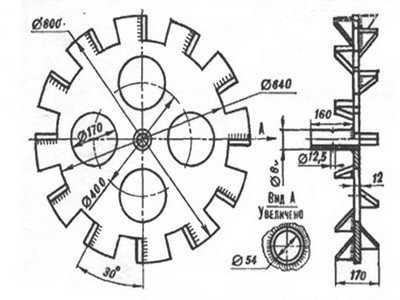

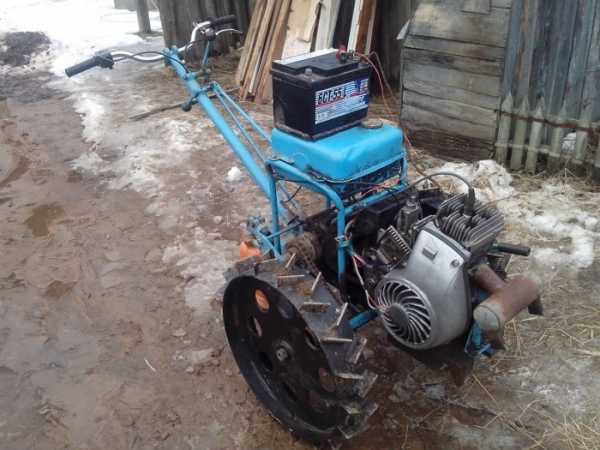

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

А еще, можно соорудить адаптер для мотоблока, об этом читайте: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

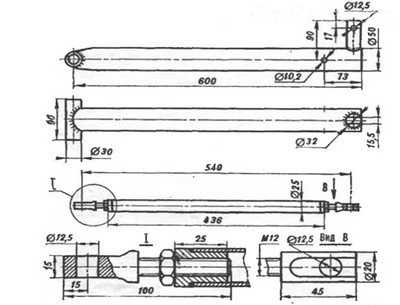

Основные элементы узла управления: 1 — соединительная ось, 2 — планка, 3 — труба, 4 – рукоятки

Соединительные элементы конструкции: 1 — основная тяга, 2 — регулирующая тяга

Как это все дело работает — видео пример

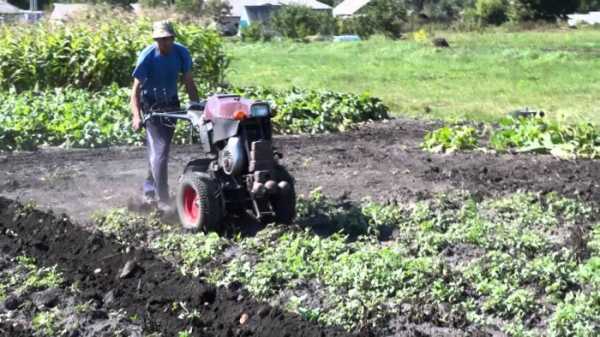

Наглядный пример применения мотоблока:

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

По такому же принципу можно окучивать и проросшие растения. О том, как самостоятельно сконструировать окучник для мотоблока, подробнее можно узнать из материала: https://diz-cafe.com/tech/okuchnik-svoimi-rukami.html

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

diz-cafe.com

Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

  • землеобрабатывающие – плуги, фрезы, рыхлители;
  • для ухода за культурами – окучиватели;
  • грабли;
  • снегоуборочные лопаты;
  • сеялки, посадочные приспособления.

Грабли для мотоблока

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

к содержанию ↑

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

к содержанию ↑

Плуг самодельный

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

к содержанию ↑

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

к содержанию ↑

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

к содержанию ↑

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

к содержанию ↑

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.
