Мотоблок своими рукам — 92 фото идей и процесса создания и применения

Каждый владелец загородной недвижимости сталкивается с проблемой обработки земельного участка. Так как большую часть придомовой территории отводится под огород.

Обрабатывать в ручную обычными дачными инструментами весьма проблематично. На культивирование и выравнивание почвы уходит достаточно большое количество времени, и также процесс отнимает много сил.

Лучшем решением проблемы будет покупка мотоблока, с его помощью можно обработать землю в кратчайшие сроки, при этом не потребуется применять физическую силу.

Но, не все могут позволить себе приобрести данный агрегат, так как его стоимость высока. Однако, можно сделать мотоблок своими руками. По качеству он ничуть не уступит аналогам, которые продаются в магазинах. А сделать его можно из подручных материалов, которых обычно очень много на дачах. Первым таким изобретателем был Валентин Архипов.

Из металлолома и мотора от бензопилы «Дружба» смог сконструировать мотоблок, который не только вспахивал землю, но и окучивал посадки.

Далее рассмотрим, как сделать мотоблок по принципу Архипова.

Содержимое обзора:

Особенности конструкции

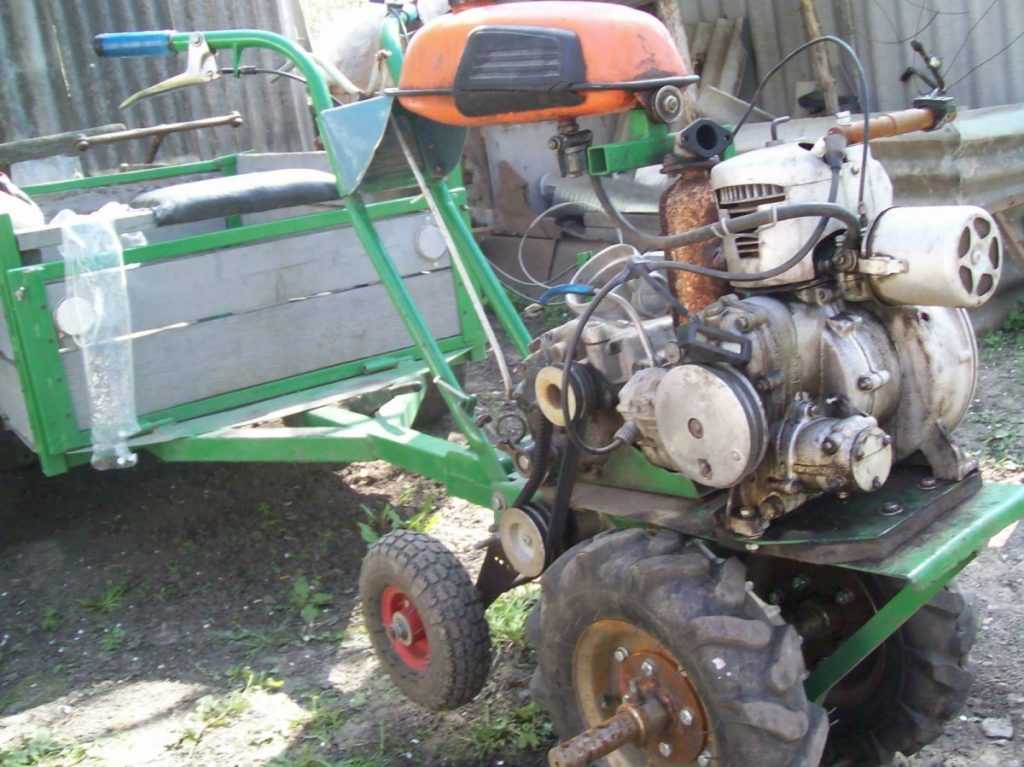

На фото мотоблока, видно, что конструкция имеет два колеса, движок, раму и цепи. Для создания мотоблока не требуется много материалов. Как правило, все они есть в сараях. Валентин Архипов движок взял с мотороллера ВП-150М, так как он обладал охладительной системой для головки цилиндра с помощью воздуха.

Рама изобретателем была сделана из труб, которые имели п-образную форму. А также на станке для токарных работ была изготовлена ось, на которой в последствии крепились колеса. Архипов сделал к ним четыре тяги — одну основную и три регулирующих, которые соединяют мотоблок с рулевой системой и плугом.

На устройстве шаг цепей является 12,7 мм и 15,9 мм. Количество зубцов на звездочка:

  • вторичная ось – 20, 60;
  • выходная ось – 11;
  • ходовая ось – 40.

Есть множество аналогичных аппаратов, которые созданы на основе чертежей мотоблока Архипова. Так как его агрегат имеет ряд неоспоримых достоинств.

Тягачи и инструменты, которые обрабатывают землю, соединены с помощью шарниров. Это придает мотоблоку больше маневренности. Он может менять направление хода, при этом не требуется из борозды вынимать плуг.

При обработке земли с помощью мотоблока многие сталкиваются с проблемой заноса агрегата в сторону. Архипов решил данную проблему. Он сделал смещение оси плуга немного влево по отношению к направлению движения.

Изобретателю удалось сделать автоматический уровень глубины вспахивания земли. Что весьма практично, так как не нужно каждый раз самостоятельно опускать или приподнимать плуг. Следовательно, обработка земли происходит намного быстрее.

Инструкция по созданию агрегата

В первую очередь необходимо сделать ходовой вал. Чтобы его обустроить нужно его соединить с подшипниками. После этого происходит сваривание звезды, а также устанавливаются обгонные муфты.

Они в ходе работы аппарата исполняют дифференциальную функцию. В завершении корпус дополняется моторамой и колесами. На мотораму можно закрепить рулевую систему, тягу и окучник для мотоблока.

Чтобы соединить раму и двигатель нужны две трубы дугообразной формы. Между которыми при соединении необходимо оставить пространство для размещения емкости под топливо.

Для соединения полученной конструкции используют специальный кронштейн, который приваривают к основной части агрегата. По завершению всех работ можно установить прицеп на мотоблок.

Модернизация мотоблока

Адаптер для мотоблока можно дополнить различным дополнительным оборудованием. Которое будет не только вспахивать землю, но и также культивировать. Поэтому мотоблок Архипова признан самым функциональным и практичным.

Обратите внимание!

Многие используют мотоблок не только для сельскохозяйственных нужд. Им очень легко очищать придомовую территорию от снега. Для этого на агрегат всего лишь необходимо установить дополнительный валик, и еще одну звездочку.

Как и любая техника, агрегат может выйти из строя, образоваться поломка. Однако, ремонт мотоблоков крайне прост. И не должно возникнут с починкой больших трудностей. Так для ремонта не нужно специальных инструментов или дополнительного оборудования.

Фото мотоблока

Обратите внимание!

Обратите внимание!

тракторы — самоделки из мотоблока.

Самоходы из мотоблока сделать самому своими руками

Польза от мотоблока для огородников и дачников неоценима. Но все-таки ее нельзя сравнивать с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался о том, как бы усовершенствовать свой одноосный привод.

Некоторые умельцы решаются даже переделывать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно встретить повсеместно. Несмотря на то что к ним производителями выпускается достаточно много навесного оборудования, наши мастера переделывают их на свое усмотрение.

Мотоблок – доступная механизация для полевых работ

Решить проблему обработки огорода можно, применяя мотоблок и используя навесное оборудование к нему. С помощью таких приспособлений можно на достаточно высоком уровне обеспечить вспашку и культивирование почвы, подготовку ее к посадке основных культур, а также проводить уборку урожая. Это дает экономию во времени и затратах труда, так как ручное вскапывание и прополка даже на шести сотках огорода – это нелегкая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Навески-самоделки для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий хозяйствования. Такие конструкции хоть имеют непрезентабельный вид, но обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит такой агрегат из привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, смонтированных на руле. Для легких и средних агрегатов приводом обычно служит бензиновый двигатель внутреннего сгорания. Более тяжелые мотоблоки комплектуются дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и механизм запуска имеются в обязательном порядке. Они имеют свои особенности в зависимости от типа двигателя, применяемого в качестве привода мотоблока.

Коробка передач, сцепление и редуктор (в отдельных моделях еще и дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть на пневматическом ходу или утяжеленные металлические с дополнительными грунтозацепами для работы под нагрузкой.

Минитрактора-самоделки из мотоблока имеют место для сидения и дополнительную пару колес. Они могут быть управляемыми или ведомыми. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на задней или передней оси.

Самодельный мотоблок

Несмотря на то что в продаже имеется достаточный выбор (по цене и мощности) средств малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» под силу не каждому. Однако человек, знакомый с техникой, имеющий в распоряжении необходимое оборудование и комплектующие, может его сам изготовить. В отдельных случаях такие конструкции могут составить даже конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали отработавших свое мотоциклов и всевозможный металлолом. Двигатель может быть использован даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от мотороллера. Такие двигатели имеют хорошее принудительное охлаждение и могут использоваться длительное время при нагрузках даже на минимальной скорости.

Преимущества минитрактора

Для полевых работ мотоблок приспособлен, однако управлять им сможет не каждый. К примеру, пожилому человеку, не обладающему богатырским здоровьем, придется затрачивать немало сил при маневрировании. Другой момент – постоянная нагрузка на ноги. Чтобы мотоблок обрабатывал почву, его нужно водить «за рога».

Тот, кто хоть раз работал с мотоблоком на пахоте, культивации или иной обработке почвы, понимает, сколько сил отбирает управление им. Удержать при рывке, направить в колею, развернуть, отвести назад… При этом не запутаться в рычагах управления и не заехать туда, куда не надо – часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Совсем другое дело – управление минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод тот же, скорость та же, но все это сидя и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

Дополнительная пара колес, разведенных на достаточное (1–1,2 м) расстояние, дает надежную опору. Еще одно преимущество – возможность перевозить грузы в прицепной тележке или смонтированном на задней ведомой оси кузове.

Мини-тракторы. Самоделки из мотоблока

Изготовление минитрактора «на глазок» или даже по готовым чертежам, как правило, предполагает необходимость доработок после первых испытаний. Не все можно исправить только лишь болгаркой и сваркой.

Часто возникает необходимость дополнительных токарных или фрезерных работ. Нередко конструкция, на бумаге выглядящая идеально, после изготовления получается непригодной для эксплуатации.

Для желающих создавать минитрактора-самоделки из мотоблока, но не имеющих опыта конструирования, есть доступный вариант – приобрести готовый комплект для переоборудования. Стоит он недешево, но зато все его составляющие изготовлены в условиях заводского производства. Они прошли испытания и точно подогнаны друг к другу и силовой установке.

В такой комплект обычно входит: рама, имеющая крепления для двигателя; надежное сидение; подножки с манипуляторами управления; передняя балка с тягами рулевого механизма, ступицами колес и тормозными дисками; защитные крылья для колес; навесное приспособление с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать на составляющие свой мотоблок и согласно схеме смонтировать все детали на новую раму.

Навесное оборудование

Покупать мотоблок без навески или только лишь с одним плугом для пахоты и переворачивания пласта грунта в большинстве случаев нецелесообразно. Комплект дополнительного оборудования позволяет существенно расширить возможности агрегата.

Его в таком случае можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучивания грядок, для скашивания сена, его ворошения и подбора. Прицепная тележка с местом для сидения позволяет перевозить грузы.

В зимний период мотоблок можно оборудовать передним скребком и расчищать с его помощью снег с дороги. Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», к примеру, производителем выпускается достаточно навесного оборудования.

Однако часто владельцы все же переделывают его под себя. Для одних заводская навеска недостаточно мощная и не выдерживает нагрузок, для других не хватает регулировок, чтобы настроить ее для работы в определенных условиях, а третьи просто привыкли сами изготавливать инструмент.

Самоделки для мотоблока своими руками

Комплектное оборудование не всегда подходит для условий хозяйствования. Чтобы постоянно не обрезать отдельные детали, не подваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, можно все сделать самому.

Даже плуг и дисковый окучник мастера изготавливают в домашних условиях. Для этого одним желанием, чертежом и материалом не обойтись. Потребуется дополнительное оборудование: газовый резак, сварочный автомат, болгарка и практические навыки работы с ними.

Самоделки для мотоблока своими руками можно изготовить, используя запчасти от старых автомобилей. Прицеп можно изготовить, используя задний мост от «легковушки». Если выбросить редуктор и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской не проблема. Рессоры можно взять от «Москвича» – получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок можно изготовить из листового металла 1–2 мм толщиной. Если подварить к выгнутому по профилю листу ребра жесткости, им можно не только убирать снег, но и использовать как ковш бульдозера для разравнивания грунта или перегноя.

Оригинальные самоделки

На базе мотоблока можно изготовить вездеход для поездок на рыбалку или охоту по труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют удлиненными и так увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока оборудуются камерами большого диаметра от грузовых автомобилей или тракторов. Их используют без покрышек, а монтируют к ступицам при помощью ремней. Давление в покрышках выбирается низкое для увеличения проходимости.

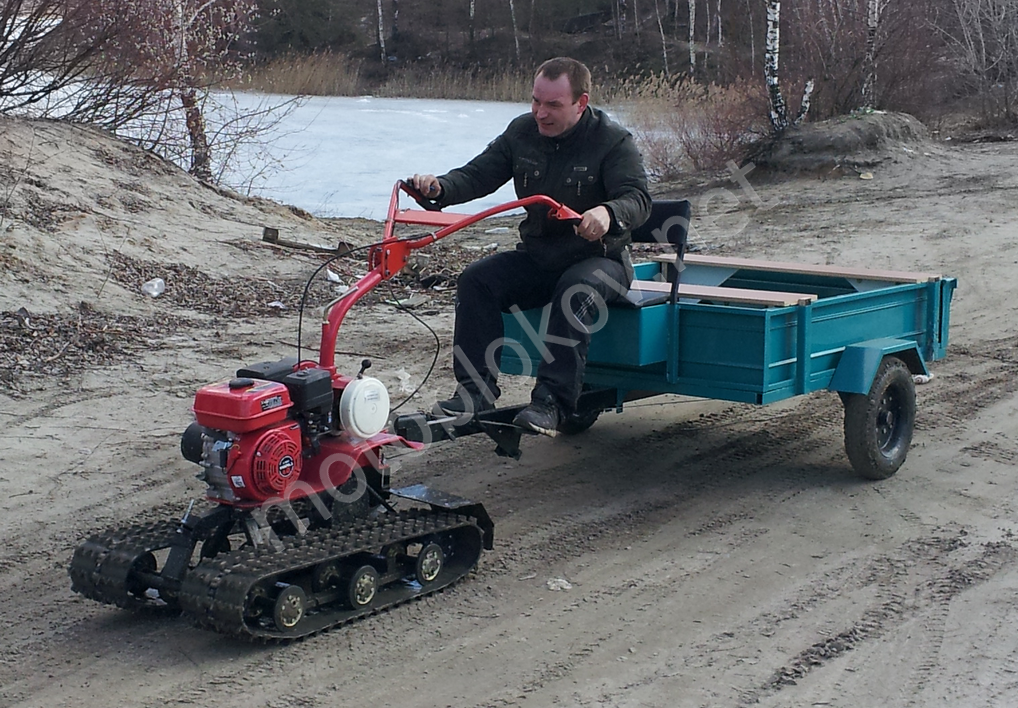

По такому же принципу мастера изготавливают снегоходы-самоделки из мотоблока, предназначеные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой лыжи сзади с сидением для водителя.

ᐉ Что нужно знать о том, как сделать сцепку для мотоблока

Технологический экскурс и практические советы

Если в вашем распоряжении обширный земельный участок, вы его активно используете для выращивания злаковых или овощных культур, значит, рано или поздно вам потребуется миниатюрный трактор – мотоблок. Эта малогабаритная двухколёсная машина высвобождает время и повышает производительность труда. Но её эффективность зависит от используемого навесного или прицепного оборудования. Чтобы его установить, нужна сцепка для мотоблока, и высока вероятность того, что делать её придется своими руками. Почему? Причина в том, что этот элемент не входит в основные комплектующие мотоблока, но необходим в работе. Сцепки бывают нескольких разновидностей. Выбор зависит от типа самого трактора и работы, которую планируется выполнять с его помощью.


Виды сцепок

Мотоблок предназначается для:

  • уборки снега;
  • вспахивание земли;
  • сева;
  • кошения травы;
  • распыления удобрений;
  • полива и многого другого.

Данные операции выполняются при помощи навесного оборудования. От этого зависят размеры сцепки, монтируемой на мотоблок, и её конфигурация. Она бывает одинарная и двойная.

Первый тип подразумевает навешивание только одной единицы оборудования, второй – двух. Выбор зависит от площади участка и объёмов задач, выполняемых в ходе его обработки. Чем их больше, тем целесообразнее иметь на тракторе именно два орудия, а не одно. Например, окучник «плодотворно соседствует» с плоскорезом, который не только срезает сорняки, но и разрыхляет участок. Это повышает производительность мотоблока.

Что касается размеров сцепки, то усиленную вариацию (с увеличенной длиной и толщиной металла, используемого в производстве) устанавливают на тяжёлые мотоблоки. Они предназначаются для обработки земельных участков с обширной площадью. Для соединения мотоблока с плугом или окучником нужна регулируемая сцепка. Она позволяет настроить оптимальные углы атаки и поворота, выбрать необходимую ширину захвата. Выделяется отдельная разновидность сцепки – поворотная. При её использовании создаётся возможность поднимать навесное оборудование. Таким образом, обработанная почва не затрагивается.

Исходя из вышеизложенного, лучше всего своими руками сделать универсальную сцепку для мотоблока, в которой предусмотрены регулирование и возможность подъёма навесного оборудования.

Существует ещё одна классификация устройств – по зоне монтажа. Задняя сцепка используется для закрепления задненавесного оборудования, а передняя предназначается для передненавесного.


Предварительный этап

Сцепка для мотоблока, изготовленная своими руками, значительно сэкономит ваши финансовые ресурсы. Тем более, сделать её не так и сложно. Для этого необходимо заранее предусмотреть прочное крепление для самой сцепки и надёжную фиксацию для навесных устройств. Чтобы сделать сцепку для мотоблока своими руками, необходимы следующие инструменты:

  • болгарка;
  • сверлильный станок или дрель с набором свёрл;
  • измерительный набор (понадобятся линейка, угольник, рулетка)
  • сварочный аппарат;
  • набор ключей разных размеров;
  • крепежи (болты, шпильки, кронштейны и прочие метизные изделия).

Очень важно в момент изготовления сцепки, используемой для мотоблока, позаботиться об отсутствии люфтов. Если их нет, повышается безопасность эксплуатации оборудования и продлевается срок полезного использования. Чтобы достичь такого результата, рабочие свёрла подбираются в точном соответствии с диаметрами крепёжных элементов.

В изготовлении сцепки для мотоблока своими руками рекомендуется ориентироваться на чертежи. Они в большом количестве представлены в интернете. Опираясь на них, вы сможете изготовить надёжную сцепку для плуга, окучника или прицепа мотоблока, минимизировав ошибки. Кроме того, пользуясь стандартными чертежами, вам легко будет создать собственный проект с учётом технических особенностей мотоблока, эксплуатируемого у вас.


Непосредственное изготовление

Работу следует осуществлять на ровной поверхности, для этой цели используется слесарный стол или верстак. Сначала изготавливается корпус сцепки для мотоблока или его прицепа. Делается он из листовой стали высокого качества или из швеллера. Работа подразделяется на этапы:

  1. Разметка. В ходе этой процедуры обозначаются контуры и габариты конструктивных элементов сцепки.
  2. Сверление. В качестве основного рабочего инструмента на данном этапе выступает дрель или станок. Диаметр измеряется штангенциркулем, а после этого в посадочное отверстие вставляется крепёжный элемент (болт или шпилька). Таким образом, исключаются люфт и заклинивание.
  3. Сварка конструктивных элементов в местах соединений, обозначенных на чертеже.
  4. Сборка. На корпус будущей сцепки мотоблока монтируются кронштейн и регулировочные механизмы.

Если для сверления отверстий вы используете дрель, то данный процесс можно существенно упростить. Для этого сначала просверливаются отверстие меньшего диаметра, а затем – большего, соответствующего размерам используемых болтов.


После завершения сборки сцепки и проверки крепления всех элементов остаётся установить её непосредственно на мотоблок. Предварительно тщательно сверяются все отверстия для фиксации, затем устройство закрепляется болтами и штырями. Настройка навесного оборудования осуществляется уже перед выполнением конкретной задачи. Делается это путём ослабления крепёжных болтов и поиска оптимального положения для текущей работы. Далее установленное навесное оборудование затягивается ключами, проверяется надёжность крепежей. После завершения этих процедур можно приступать к работе на земельном участке.

Плуг для мотоблока своими руками (с чертежами)

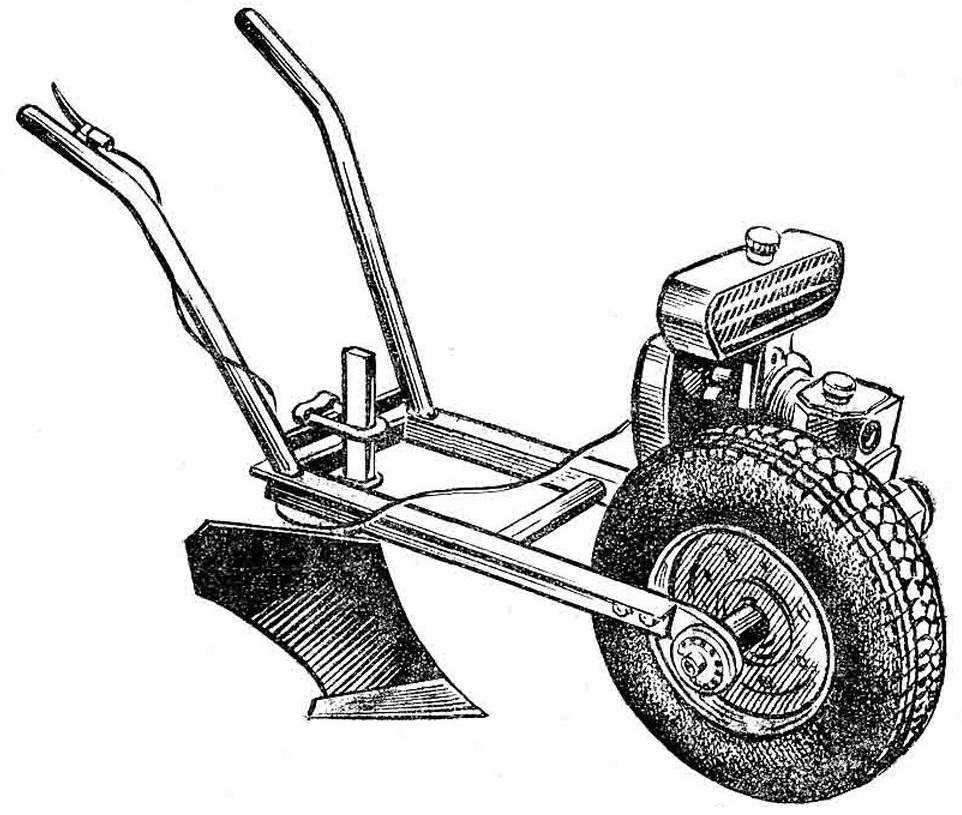

Плуг для мотоблока – это пассивный навесной инструмент. Плуг предназначен для вспашки почвы, а также для посадки сбора клубней и нарезания борозд. Этот инструмент является необходимым агрегатом при проведении аграрных работ. И Вы можете сделать плуг, так же, как и многие другие инструменты для мотоблока своими руками.

Основная задача плуга — перевернуть верхний слой земли. Эта задача выполняется при помощи рабочих органов плуга: лемеха, отвала и полевой плиты, которые, в свою очередь, составляют корпус плуга и крепятся к стойке плуга. Полевая плита, упираясь в дно борозды, является опорой плуга, лемех подрезает пласт земли, а при помощи отвала земля оборачивается и крошится.

Приступая к изготовлению плуга, необходимо выбрать сталь толщиной 3-5 мм. Меньшая толщина стали приведет к деформации устройства. Это объясняется большими нагрузками на плуг при подъеме пласта толщиной 20-25 см. Для изготовления лемеха самодельного плуга для мотоблока подойдет легированная сталь 9ХС. Его лучше сделать съемным; это даст возможность затачивать его перед пахотой при необходимости. Можно также использовать обычную углеродистую сталь, которая не подвергалась термической обработке, но перед началом использования ее нужно будет подготовить. А именно: следует режущую часть лемеха перед вспашкой в холодном состоянии отбить на наковальне и наточить.

Для изготовления отвала используют различные варианты. Ниже перечислены некоторые из них.

1. Отвал самодельного плуга с цилиндрической поверхностью. Для этого Вам понадобятся листогибочные вальцы. Заготовка отвала из стали, толщиной 3-4 мм подается к вальцам под углом 20° для ее деформации. После чего доработку проводят по шаблону молотком.

2. Также изготовление отвала можно произвести из стальной трубы. Ее диаметр должен быть 540 – 600 мм, а толщина стенок – 4-5 мм. Для начала следует подготовить шаблон из плотного картона, а затем наложить его на трубу, так, чтобы угол между нижней образующей отвала и образующей цилиндра трубы был равен приблизительно 20-23°. После чего необходимо очертить контур отвала мелом, вырезать его и обработать на наждаке.

Имеются и более сложные варианты изготовления отвала для плуга своими руками, и здесь Вам уже предстоит самим выбрать, какой же чертеж самодельного плуга для мотоблока для Вас более целесообразен.

После того, как рабочие элементы плуга готовы, можно приступать к сборке корпуса. Но тут Вам понадобится сварочный аппарат и стальной лист размером 500*500 мм и толщиной 2-3 мм. На листе необходимо построить угол как на рисунке, отступив от краев по 40 мм.

Устанавливаем лемех под углом α0=25° к металлическому листу и «прихватываем» его с двух сторон сваркой. Вертикально боковой щиток стойки подводим под лемех, выступая за края лемеха на 5-8 мм. Щиток стойки необходимо расположить выше лезвия лемеха на 6-10 мм, чтобы не препятствовать работе лезвия лемеха, и прикрепить его к лемеху и листу металла сваркой.

Далее следует состыковать отвал самодельного плуга с лемехом. Между ними не должно быть зазоров. Для уточнения — угол между верхним обрезом отвала и лезвием лемеха равен разности углов γmax и γ0 и , а это составляет приблизительно 6-8°.

Произведя подгонку отвала к лемеху, следует прихватить его к боковому щитку и к лемеху сзади. На финальном этапе следует к пластине основания прихватить упорные уголки для лемеха, а потом эту пластину и распорную планку приваривают к боковому щитку. Если результат Вас устраивают, то все места схватов можно окончательно «пройти» сваркой, после чего все швы необходимо зачистить. Лист, на котором собирался самодельный плуг для мотоблока, следует отсоединить от Вашего изделия. Лемех и отвал следует отшлифовать.

Мы рассмотрели самые распространенные чертежи самодельного плуга для мотоблока. Несомненно, существует большое количество других вариантов. Но, используя такой принцип, Вы гарантированно сделаете себе рабочий и практичный инструмент. Но Вам обязательно стоит учесть, что никаких сертификатов на плуг, сделанный своими руками нет. Совсем другое дело – заводская модель. Поэтому выбирать остается Вам: сделать плуг своими руками или купить его в магазине. Самостоятельное изготовление плуга — это интересное и занимательное увлечение.

🚜 Прицеп для мотоблока своими руками: устройство, принцип работы

Вопрос модернизации и усовершенствования орудий труда всегда был головной болью для руководителей сельскохозяйственных предприятий.  И в наши дни эта проблема стоит довольно остро. Увеличение числа мелких фермерских и подсобных хозяйств однозначно приводит к уменьшению их размеров. А это, в свою очередь, формирует специфические требования к сельскохозяйственной технике. Там, где не смогут развернуться мощные трактора и комбайны, пройдут миниатюрные мотоблоки с широким набором прицепного и навесного оборудования. В нашем обзоре подробно разберём можно ли сделать прицеп для мотоблока своими руками, что для этого нужно и насколько технически трудоёмок этот процесс.

Содержание статьи

Устройство тележки для мотоблока

Прежде чем строить тележку для мотоблока, надо выяснить, а что такое сам мотоблок. Это такое транспортное устройство, способное перемещаться по поверхности за счёт собственного двигателя внутреннего сгорания, который запускается выдёргиванием шнурка. Мощность силового агрегата мотоблока колеблется в пределах от 3,5 л.с.  до 12,0 л.с.  Ходовая часть бывает одноосной (чаще всего) или двухосной.

Одноосный мотоблок
ФОТО: hoztov.byДвухосный мотоблок с прицепом
ФОТО: hoztov.by

Между двигателем и ходовой частью находится трансмиссионный механизм, позволяющий переключать передачи и менять направление движения. Система управления позволяет оператору управлять режимами движения.

Мотоблок может работать в комбинации с различным сельскохозяйственным и коммунальным оборудованием: для обработки почвы, скашивания травы, уборки снега, коротких перевозок небольших грузов. В последнем случае к мотоблоку прицепляют тележку. Так как ведущие колёса устройства слабо нагружены, то по трудным дорогам он большой груз не потянет. С мотоблоком удобно обрабатывать междурядья, работать в теплицах.

Управление смонтировано на двух длинных рукоятках. С помощью них же оператор обеспечивает равновесие агрегата, что требует немалых физических усилий. Этот недостаток отсутствует у двухосных мотоблоков, но они значительно дороже и потребляют больше горючего.

Статья по теме:

Какой мотоблок лучше: цены, отзывы. В статье мы узнаем какое устройство лучше после ознакомления с конструкцией, видами приборов, потенциальными возможностями современных моделей, отзывами владельцев, средними ценами и дополнительными рекомендациями.

Возможные варианты прицепа для мотоблока с фотопримерами

Конструкций самодельных прицепов существует столько, сколько существует механиков-самодельщиков. Всё определяется целью, имеющимися материалами и готовыми деталями от старых машин.

Наличие прицепа освобождает механика-водителя от забот о поддержании равновесия, но несколько ухудшает манёвренность машины. Зато в прицепе удобно перевозить небольшие грузы.

Простейший прицеп
ФОТО: usamodelkina.ruПрицеп с открытыми бортами
ФОТО: sadovaja-tehnika.comПрицеп-самосвал с закрытыми бортами
ФОТО: otvo. sadicveti.infoПрицеп с сидением для механика
ФОТО: ufa.rostrakt.ruПрицеп-самосвал
ФОТО: nashprorab.com

Статья по теме:

Самые надежные и популярные культиваторы и мотоблоки: разновидности и средние цены, обзор популярных брендов, секреты правильного выбора устройства для дачи и сада — в нашей публикации.

Прицепное устройство для мотоблока своими руками

Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.

Необходимые материалы и инструменты

Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.

Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.

Заготовки для каркаса
ФОТО: youtube.com

Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.

Чертежи с размерами для прицепа к мотоблоку

Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.

Сборочный чертёж прицепа
ФОТО: koffkindom.ru

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500×1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Ходовая часть
ФОТО: koffkindom.ru

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста. Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Вариант тормоза для прицепа
ФОТО: youtube.com

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Стояночная поставка
ФОТО: youtube.com

Самостоятельное изготовление сцепки для мотоблока

Вариантов сцепок существует много. Этот механизм нужен не только для фиксации прицепа. С его помощью на мотоблок устанавливается любое навесное оборудование.  Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. Одно и простейших, но довольно надёжных устройств представлено на фото.

Сцепное устройство
ФОТО: youtube.com

Чертежи сцепки для мотоблока, выполняемого своими руками

Конструкции деталей одного из вариантов сцепного устройства представлены на фото.

Детали конструкции простой и надёжной сцепки
ФОТО: specmahina.ruСцепка в сборе
ФОТО: specmahina.ru

Как сделать сцепку для прицепа мотоблока

Две скобы, отрезанные от швеллеров, крепятся к деталям прицепа и мотоблока. В отрезанных скобах сверлятся отверстия для крепления болтами. Со стороны мотоблока установлен регулировочный винт с рукояткой, чтобы было удобно цеплять различные навесные орудия.

Нюансы изготовления прочих видов прицепов для сельхозтехники

Рассмотрим основные блоки, которые необходимо использовать для создания функционального оборудования.

Прицеп для культиватора своими руками

Культиватор – это устройство для обработки почвы. Мотокультиватор имеет собственный двигатель, просто культиватор отбирает мощность от другого устройства, например, от мотоблока, который, следовательно, должен иметь устройство отбора мощности, а сам культиватор должен иметь возможность эту мощность принимать. Эта функция присутствует не на всех моделях и мотоблоков, и культиваторов.

Но существует и пассивное навесное оборудование к мотоблоку, для которого не требуется отбор мощности. Образцы и стандартная сцепка представлены на фото. Если в комплекте продажи сцепка отсутствовала, то её можно сделать так, как описано в этой статье.

Навесное оборудование для мотоблока
ФОТО: ok.ru

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп. Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы. Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50×50 мм². Колёсные оси привариваются к лонжеронам рамы.

Рама для двухосного прицепа
ФОТО: traktoramira.ru

Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Квадроцикл
ФОТО: traktoramira.ru

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Прицеп-самосвал
ФОТО: specmahina.ru

Заключение

Садоводы – люди энергичные, сообразительные  и умелые. Они многое могут сделать своими руками. Задача по доукомплектованию мотоблока открывает им широкий простор для творческой фантазии.

Предыдущая

Садовая техника«Без воды ни туды и ни сюды» – разберём правильную организацию автополива на даче

Следующая

Садовая техникаДолой тяжёлый труд: особенности посадки картофеля при помощи мотоблока

Понравилась статья? Сохраните, чтобы не потерять!

Делаем колеса для мотоблока своими руками

Самая полная информация по теме: «делаем колеса для мотоблока своими руками» с полным описанием и комментариями от профессионального мастера.

Колеса для мотоблока, как выбрать и как сделать своими руками

Вы зашли сюда. Тут только два варианта:

  • а) у вас есть мотоблок и вы хотите побольше узнать о возможных колесах к нему.
  • б) вы хотите покупать мотоблок, а заодно узнать какие колеса для мотоблока нужно сразу докупить или сделать своими руками.

Что ж, допустим у вас есть мотоблок. Сам по себе это просто груда бесполезного металла. Чтобы он вам приносил пользу, к нему также нужно приобрести навес, который можно присмотреть в магазине, а можно сделать самому. На нашем сайте вы найдете любую информацию о таких самоделках.

Навесное оборудование не будет нормально работать, если у вашего агрегата будут плохие колеса — они должны подходить к вашему мотоблоку. В принципе, есть два основных типа колеса для мотоблока. Это резиновые, которые оснащены глубокими протекторами для езды по грунтовой дороге, а также металлические колеса с грунтозацепами — для качественной работы в полевых условиях.

Резиновые колеса как правило идут вам в комплекте при покупке самого мотоблока. Проблемы могут возникнуть, если вы захотели сменить их на другие и купили не подходящие для вашего агрегата колеса. Наверное, вам стоит знать, что не все типы колес пригодены для работы в полевых условиях.

Вы покупаете мотоблок, чтобы использовать его по максимуму. Это не культиватор, который вы будете использовать только для разрыхления земли. Мотоблок должен вспахать землю, посадить в неё культуру, обрабатывать посаженное до определенного времени и потом собрать урожай. Там, где не может справится обычное колесо, без труда пройдет колесо с зацепами.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Но о них позже. Сперва, если вы надумали выбрать себе дополнительную резину в магазине, учтите то, каким целям они будут служить. Для пропашки почвы всегда покупайте широкие колеса. Такие же нужны при выкапывании посаженного картофеля. Выбирайте колеса диаметром 400 мм и не меньше. В ширине они должны быть 200 мм. Колеса важны при высадке в землю той же картошки или овощей.

Здесь важно соблюдать дистанцию между рядами. Она должна быть от 50 до 70 см, чтобы не мешать проезду мотоблока с учетом стандартного расположения колес. Для обработки посеянной культуры нужны более узкие колеса, которые не стопчат посадку при проезде. Вам ведь нужно избавиться от сорняков, а не от посадки. Сейчас в моде пневматические шины стоимостью где-то в 100-130 долларов.

Давайте покажем вам некоторые варианты.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут. Есть колеса камерного типа с размерами 4,0-10 дюймов. Вы сможете купить их в среднем за 90 долларов и получить бесплатно к ним болты для крепления к мотоблоку, камеры для них, колесные диски и покрышки.

Если у вас мотоблок ZIRKA, посмотрите специальные для этой марки колеса с диаметром 4,0-8 дюймов. Изготовители покрасили их в фирменный армейский цвет хаки. Так же, как и предыдущий вариант, они камерные, к ним в комплект прилагаются покрышки, диски и болты крепления к мотоблоку.

Ступицы вам нужно потом купить самому — они разные к каждой модели ZIRKA. Эти колеса вы уже не закрепите на любой другой мотоблок, но они будут достаточно эффективны на тяжелых моделях ZIRKA Lx4061G и Lx4062G. На технике попроще они будут пахать еще лучше. Так же, как и предыдущий вариант, легко проходимы и на асфальте, и на твердой земле, и на рыхлом, вспаханном грунте. Стоят резиновые колеса для ZIRKA примерно 60 долларов.

Еще один вариант — камерные колеса размером 5,0-12 дюймов. Их вы можете заиметь автоматически в комплекте, если купите мотоблок Аврора, Кентавр, Зубр. Если у вас одна из этих марок, сможете сохранить и переставить колеса на другую. Кстати, они также отлично крепятся на уже упомянутую ZIRKA. Эти колеса сцепляются с мотоблоками, которые весят хотя бы 9 кг. Будут хороши при выезде на асфальт или на грунтовую дорогу. В магазинах вы сможете купить девайсы за 120 долларов.

Кроме описанных, вы сможете отыскать колеса с размерами 6,0-12 дюймов. Но их используют только с тяжелой техникой. Такие колеса идут в комплект при покупке с мотоблоками Зубр, Кентавр, Зирка, Добрыня, Аврора, Форте. Все эти мотоблоки весят не меньше 8 кг имеют водную систему охлаждения. Если купите резину такого типа, в комплекте получите болты для крепления к агрегату, диски, скаты и камеры. Кроме мотоблоков, вы можете использовать колеса на небольших прицепах к ним. На рынке колеса к тяжелым моторным блокам стоят около 130-140 долларов.

Другой вид колес для мотоблока с грунтозацепами. Такие можно сделать самому при желании. Можно и купить заводские в магазине. Стоят они около 80-85 долларов на рынке. Их суть в стальных зубьях, которые размещены по ободу колеса и вгрызаются в грунт, который вы обрабатываете.

Для лучшего результата на зуб надевают еще один зуб, чтобы все это было длиннее и эффективнее. Таким образом, они обеспечивают лучшую обработку почвы. Хотите сделать качественные бороны — наденьте их вместо обычных резиновых и вперед!

Некоторые самоделкины пытаются по ведомым им причинам сделать колеса для мотоблока своими руками, а не купить в магазине. Как изготовить резиновые колеса для мотоблока? Да никак. Их берут из другой техники, где колеса по размерам подходят для использования с мотоблоком. Можете взять колеса от старых жигулей, для мотоблока также подойдут от мотоколяски.

Подберите нужную ступицу и вперед!

Если вы хотите самостоятельно сделать самодельные грунтозацепы, вам придется повозиться дольше. Сначала надо будет взять диски от автомобильных колес, приварить на них полуось, обод и зубья-зацепы необходимой высоты и на нужной дистанции друг от друга. Здесь вы сами сделаете всю работу над колесами, используя болгарку и сварочный аппарат.

Важно только не перестараться и сделать расстояние между зубьями грунтозацепа не больше 20 см, иначе весь смыл этих колес пропадет. Они не будут достаточно крепко входить в землю.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Также возможна конструкция, которую вы видите ниже. В принципе, в устройстве грунтозацепов важны обод и сами зубья. Все остальное можете сделать как вам нравится — главное, чтобы ездило.

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники.

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

  • пневматические;
  • колеса тяговые;
  • цельнолитые варианты из резины;
  • металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Указанные варианты отлично подойдут для частого проведения пахотных работ и выкапывания корнеплодов. Важный момент: ширина колес ни в коем случае не должна быть меньше 20 см, а диаметр – 40 см. Агрессивный рисунок протектора станет огромным плюсом.

Пневмоизделия способствуют невероятной устойчивости агрегата, но в случае повреждения они должны быть заменены. Зачастую они продаются в качестве колес для мотоблоков Нева.

Эти изделия имеют еще одно название: «елочка», а все благодаря своей универсальности и интересным шинам. Увеличенная ширина захвата позволяет им выполнять задачу, как грунтозацепов, так и классических транспортных колес.

Более того, тяговые варианты подойдут для тележки и для снегоуборщика, а также помогут справиться с бездорожьем. Прочная высококлассная резина отличается стойкостью и продолжительным сроком эксплуатации.

Для каменистого грунта, из-за которого многие виды колес очень быстро портятся, идеально подойдут цельнолитые изделия. Пускай они весят несколько больше чем вышерассмотренные колеса, зато им сносу нет.

Указанные продукты имеют мощнейшие шины к мотоблоку, поэтому для дизельных типов, трансформированных в мини-тракторы, покупают именно их. Для мотоблоков МТЗ цельнолитые считаются идеальными вариантами.

Такие колеса имеют определенное утяжеление, поэтому отличаются дополнительной мощностью. Зубья из стали «проталкивают» агрегат вперед и не позволяют ему загрузнуть даже в самой глиняной почве.

Особое внимание необходимо уделить опорному переднему колесу, на которое приходится немалая нагрузка. Оно способствует оптимизации земельных работ и повышенной выносливости самого мотоблока.

Колеса для прицепа имеют аналогичную классификацию и выбираются по тем же принципам. Не стоит забывать, что в процессе перевозки тяжелых грузов низкое давление оказывается на колеса самого мотоблока, а высокое – на колеса телеги (прицепа). Поэтому в данном случае нужно выбирать наиболее прочные варианты.

Необходимо понимать, что своими руками сделать колеса с нуля невозможно. Необходимо отыскать основу и только после можно приступать к формированию усовершенствованных и полезных приспособлений.

В качестве этой самой базы следует использовать колеса от мотоцикла или от автомобиля. Самодельно можно создать только вариант с грунтозацепом, ведь в том случае, если утяжелители колёс используются не так часто, нет смысла приобретать новые дорогостоящие изделия. На нашем сайте можно найти специализированную статью, где детально рассмотрены все особенности создания грунтозацепов своими руками.

Для расширения колесной базы рекомендуется использование удлинителей для колес мотоблока, ведь необходимо грамотно приспособить устройство под индивидуальные потребности фермера. Более того, для расширения возможностей можно создать железные спаренные колеса, имеющие внутри полость для размещения какого-либо утяжелителя.

Да, указанные объекты вряд ли можно использовать для прицепа мотоблока, но для самого агрегата они будут весьма полезны, ведь их можно создать в том случае, если у человека отсутствуют колеса от мотоцикла, но имеются в наличии от УАЗа или «Москвича».

Преимущества спаренных колес:

  • уменьшение пробуксировки, и, как результат, повышение уровня производительности;
  • возможность оперативного снятия колес наружного плана;
  • легкость создания в домашних условиях;
  • максимальный контакт с поверхностью.

Сдвоенные колеса постепенно становятся все более популярными, ведь на их самостоятельное создание можно потратить немного времени.

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

  • Для начала следует подыскать подходящие колеса с шинами;

  • Затем желательно вырезать на них небольшие протекторы;
  • Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;

  • После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

  • По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Как сделать грунтозацепы для мотоблока самому, фотографии и полные схемы.


Оглавление:
  • Для чего нужны грунтозацепы для мотоблока своими руками
  • Как сделать грунтозацепы для мотоблока своими руками
  • Делаем грунтозацепы для мотоблока Нева своими руками
  • Как сделать грунтозацепы для мотоблока Кентавр
  • Грунтозацепы для мотоблока Зубр
  • Описание и размеры грунтозацепов для мотоблоков
  • Делаем грунтозацепы к мотоблоку Зубр
  • Как сделать грунтозацепы из дисков для мотоблока

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) — обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый — получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.

Колеса для мотоблока своими руками – используем старые покрышки с умом

Покупая резиновые колеса в магазине, строго ориентируйтесь на задачи, которые вы перед ними ставите. В первую очередь, акцентируйте внимание на ширине колеса, она должна составлять около 200 мм, а диаметр – 400 мм. Особенно важно соблюдать эти параметры, если вы собираетесь применять мотоблок как для пропашки почвы, так и для посадки картофеля или других овощей.

Ориентируйтесь на ширину между рядами. Для посадки овощных культур выдерживайте ее в пределах 50–70 см, чтобы не мешать проезду техники.

Для обработки посевов мотоблоком широкие колеса не подойдут. Нужно выбирать более узкие модели. Такие колеса легко пройдут между рядами и не заденут посевы. В последние годы большой популярностью на рынке стали пользоваться пневмоколеса для мотоблока. Они сделаны из полумягкой резины, имеют различный диаметр и подходят для техники грузоподъемностью до 12 т. Стоимость таких колес колеблется от 100 до 130 долларов.

Вариации моделей мотоблоков

Практичным решением для вашего мотоблока станут универсальные колеса, которые подойдут для любых зарубежных и отечественных моделей техники, а также колеса камерного типа с размерами 100–250 мм. Средняя стоимость такой покупки обойдется вам в 90 долларов. В комплект входят болты для крепления, покрышки и колесные диски.

Не менее востребованным вариантом на рынке признаны и камерные колеса с размерами 127–305 мм. Такую модификацию можно встретить в комплекте с легкими мотоблоками Кентавр, Зубр, Аврора и др. Они подходят для сцепления с техникой массой от 20 кг. Средняя стоимость такого комплекта составляет примерно 120 долларов.

Кроме того, существуют колеса камерного типа с другими размерами – 150–305 мм. Такие варианты больше подойдут для тяжелой техники. Их можно встретить в комплекте с мотоблоками фирмы Зубр, Кентавр, Форте, Аврора, Добрыня. Такая техника имеет массу от 120 кг и оснащена водной системой охлаждения. В комплекте вы также найдете болты для крепления, камеры, скаты и диски. Такие колеса будут немного дороже, порядка 130–140 долларов.

Используем старые колеса от Жигулей и проводим работы своими силами

Приобрести новые колеса для мотоблока в магазине вы всегда успеете, но ведь это дорого. А что если есть альтернатива, например старые колеса от Жигулей. Используйте их для ходовой части мотоблока. Диаметр таких колес подходит для большинства отечественных и зарубежных марок. При наличии незначительных расхождений по размерам их легко исправить при помощи сварочного аппарата, болгарки и других инструментов по металлу. В остальном же изменений будет мало, придется добавить утяжеление и пару дополнительных деталей.

Комплектуем мотоблок своими руками

На внутреннюю часть колеса крепим полуось. Чтобы ее можно было снимать, приварите толстостенную трубку диаметром 30 мм к пластине, в качестве которой рекомендуем использовать листовой металл толщиной 5 мм. Перед креплением трубки, проделайте в пластине отверстия диаметром 10 мм под направляющие на автомобильных дисках. В трубке сверлим сквозное отверстие под шплинт, после чего устанавливаем ее перпендикулярно к пластине и закрепляем по бокам уголками, приваривая их для прочности. Далее прикручиваем сделанную для мотоблока своими руками полуось к колесу и закрепляем ее шплинтом.

Чтобы обеспечить лучшее сцепление с асфальтом и грунтовой дорогой, желательно использовать зимний комплект шин. Для лучшего хода также применяйте специальные утяжелители для колес мотоблока. В случае вынужденной замены шин, присмотритесь к заводской маркировке. Это позволит вам не ошибиться и сделать правильный выбор.

Грунтозацепы – в чем отличия и можно ли сделать их самостоятельно?

Грунтозацепы представляют собой металлические колеса с зубьями, которые обеспечивают глубокое проникновение колес почву. Такие колеса можно приобрести в магазине в пределах от 80 до 90 долларов или сделать их самостоятельно. Если вы выбрали второй вариант, то в первую очередь вам необходимо определиться с размерами, которые бы полностью соответствовали целям работы и подходили под габариты мотоблока.

Грунтозацепы для мотоблока

В качестве основы используйте старые автомобильные диски без резины. При помощи сварочного аппарата прикрепите к ним полуоси. Как их сделать своими руками, мы рассмотрели в предыдущем разделе. Теперь остается сделать зубья, которые и будут являться зацепами. Используйте для этих целей уголки, корректируя их размер при помощи болгарки. Ширина зацепов должна быть немного больше ширины обода диска. Когда зацепы будут подготовлены, прикрепляем их к ободу с шагом в 15 см. Чтобы увеличить прочность зацепов, укрепляем их по бокам дополнительными зубьями.

Колеса для мотоблока: разновидности, самостоятельное изготовление

Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.

Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).

Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.

Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.

Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.

Сделать данный девайс своими руками можно по такому алгоритму:

  1. Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
  2. Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
  3. Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
  4. Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.

Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:

Сделать колеса на мотоблок самостоятельно не такая уж сложная задача. Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла. Также можно сконструировать колеса к мотоблоку из автомобильных дисков.

Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).

Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:

  1. Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
  2. Отшлифуйте диски напильником, очистив их от задиров и сколов.
  3. Приварите диски сваркой друг к другу выпуклой стороной.
  4. На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.

Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.

Изготовленные таким образом колеса идеально подойдут к мотоблокам моделей Нева, Агро, Крот и других известных производителей.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3. 1 проголосовавших: 29

Чертежи простого самодельного мотоблока из двигателя иж. Как сделать мотоблок своими руками из недорогих комплектующих. Мотоблок своими руками из мотоцикла видео подборка

Некоторые инструменты, которые сильно облегчают жизнь дачника, не обязательно покупать. Например, мотоблок можно не покупать, а сделать собственными руками. Обычно такие изделия создаются на основе мотоцикла или . Самодельная техника, как и заводской мотокультиватор, может быть использована для вспашки земли, культивации, окучивания и перевозки грузов. Чтобы понять, как именно сделать самодельный мотоблок, необходимо узнать о том, как создается каждая его часть.

Применение мотоблоков

Так как обработка даже небольшого участка требует больших усилий, многие владельцы земли задумываются о покупке мотоблока. Но цены на мощные модели являются высокими, поэтому часто создаются самодельные мотоблоки (как на фото). Такие устройства используются для вспашки, окучивания, скашивания, а также внесения удобрений. Кроме этого, мотоблоки применяются для уборки снега и прополки сорняков. Если сделать прицеп, мотоблоком можно перевозить грузы до 200 кг.

Легкие мотоблоки обычно комплектуются только фрезой и пропольником. Изделия, имеющие средний вес, могут использоваться с применением фрез, плуга, косилки и окучника. Чтобы понять, какой мотоблок будет более удобен, стоит рассмотреть фото, на которых изображены подобные устройства.

Тяжелые изделия характеризуются такими качествами как надежность, высокая проходимость и оборудуются несъемными колесами. Они могут использоваться с применением следующего оборудования:

  • плуг;
  • борона;
  • фреза;
  • грабли;
  • косилка;
  • снегоочиститель;
  • полуприцеп.

Самодельный плуг для мотоблока и другие детали можно изготовить достаточно просто. При создании таких элементов можно использовать фото готовых изделий.

Преимущества самодельных мотоблоков

Основное преимущество самодельных агрегатов состоит в том, что для их создания не нужно тратить большое количество денег. Для создания самодельного мотоблока достаточно обладать следующими материалами и инструментами:

  • сварочный аппарат;
  • двигатель от бензопилы или мотоцикла;
  • стальные трубы;
  • колеса от легкового автомобиля или листовой металл для изготовления грунтозацепов.

Кроме этого, понадобятся и дополнительные детали для соединения двигателя с рамой. Имея все названные компоненты можно сделать самодельный мотоблок своими руками. При этом такое устройство будет выполнять все функции, которые выполняют заводские модели. При желании можно подобрать для агрегата мощный двигатель, чтобы изделие не уступало современным мотоблокам.

Навесное оборудование для самодельного мотоблока можно сделать самостоятельно или же приобрести готовое.

Изготовление рамы устройства

Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

  1. Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
  2. После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
  3. Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
  4. Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

Создание силовой части мотоблока

Силовая часть мотоблока, трансмиссия и рама для них собираются согласно нескольким правилам:

  1. Двигатель будущего устройства должен иметь воздушное охлаждение. При малой скорости движения это необходимо. Часто на самодельные мотоблоки устанавливаются силовые агрегаты от мотороллеров, работающих на бензине и имеющих мощность около 13 лошадиных сил.
  2. Глушитель для двигателя обычно делается самостоятельно из металлической трубы, диметр которой составляет 70 мм. Для этого необходимо отрезать примерно 25 см трубы и заполнить ее опилками или стружкой. При этом стоит помнить, что конфигурация выхлопной трубы должна быть такой, чтобы газы отводились в сторону. Если это не предусмотреть, во время движения выхлопы будут мешать работать. Выходное отверстие должно иметь диаметр около 16 мм.
  3. Рама для установки двигателя создается из стальной трубы, диаметр которой равен 42 мм. При этом конструкция изготавливается в виде салазок. По краям созданной конструкции, а также в центре крепятся скобы с отверстиями под болты.
  4. После этого данная рама приваривается к поперечине салазок. Располагать ее следует таким образом, чтобы центральная скоба балы направлена вниз.

На созданной раме и происходит закрепление двигателя.

Стоит отметить, что для изготовления мотоблока хорошо подходит двигатель от мотоцикла или бензопилы.

Особенности работы самодельными мотоблоками

Наиболее распространенным агрегатом является мотоблок Архипова. Такие изделия создаются с использованием шарнирного соединения между тягачом и навесным оборудованием.

Благодаря этому во время работы тратится меньшее количество усилий, и создаваемая борозда остается ровной при поворотах. При использовании такого агрегата глубина вспашки остается одинаковой на все участке и для этого не нужно прилагать дополнительные усилия.

Навесное оборудование и дополнительные функции

Самодельный мотоблок может стать незаменимым устройством, так как при помощи него можно выполнять различные работы по обработке почвы на своем участке. В качестве навесного оборудования для таких агрегатов часто используется:

  • плуг;
  • фреза;
  • борона;
  • грабли.

Все эти инструменты закрепляются на специальном кронштейне, который установлен позади двигателя. Выкапывание картофеля происходит при помощи специальной копалки, которая достает клубни из почвы, не повреждая их. Если необходимо убрать скошенную траву или ботву на участке, используется навес-грабли.

При помощи дополнительного оборудования мотоблок может использоваться не только для обработки почвы, но еще и для уборки участка. Например, если закрепить на данном агрегате бульдозерный нож, можно эффективно убирать снег. При помощи валика с щеткой можно подметать садовые дорожки.

Таким образом, созданный своими руками мотоблок (как на фото) может выполнять множество функций и использоваться для выполнения практически всех работ, производимых на участке. Из этого следует, что для работы на участке не обязательно приобретать лучший мотоблок, так как создать такую конструкцию можно и самостоятельно.

Прицеп для мотоблока своими руками

Самодельный мотоблок можно использовать не только для обработки грунта, но еще и для перевозки грузов. Чтобы не тратиться на заводскую конструкцию, многие создают прицеп собственными руками. Самодельный создается в несколько этапов:

  1. Сначала необходимо сделать колеса. Изготовить их самостоятельно достаточно сложно, поэтому лучше всего использовать колеса от легкового автомобиля или мотоколяски. Для прицепа необходимо достать всего 2 штуки.
  2. После этого нужно сделать водило, оно состоит из нескольких элементов: поворотного корпуса и дышла. Данные элементы соединяются друг с другом при помощи сварки. Водило соединяется с рамой таким образом, чтобы корпус шарнира оказался внутри трубчатого корпуса рамы прицепа. Конструкция фиксируется при помощи болта около упорного кольца.
  3. На следующем этапе происходит создание подножки и водительского кресла. Это осуществляется с использованием доски, которая имеет толщину 20 мм. Если хочется сделать сидение более удобным. Стоит использовать уже готовое пластиковое кресло. Такое изделие является достаточно дешевым и позволяет сократить время создания прицепа для мотоблока.
  4. На следующем этапе создается рама прицепа. Изготовление данной части конструкции является достаточно сложным процессом, перед началом которого стоит заранее составить чертеж. Для создания рамы может быть использована труба, имеющая круглое или прямоугольное сечение. Оптимальный диаметр составляет около 60 мм. Все части рамы свариваются в прямоугольник или квадрат. Стоит отметить, что более устойчивой считается квадратная конструкция. Такой прицеп будет устойчив на территории с холмами и спусками. Это объясняется тем, что нагрузка на конструкцию распределяется равномерно.
  5. После этого создается колесная основа. Для нее необходим стальной стержень, диаметр которого равен 30 мм. Длину стержня необходимо рассчитать таким образом, чтобы колеса не выходили из-за обводов кузова. Созданный колесный мост соединяется с корпусом продольного шарнира т лонжероном при помощи сварки.
  6. Борта прицепа и днище сколачиваются из досок, толщина которых составляет 20 мм. Углы конструкции из дерева усиливаются металлическими изделиями. Крепление досок производится при помощи саморезов. Чтобы защитить материал от вредителей и гниения, его необходимо покрыть масляной краской. Чтобы прицеп был более удобным, задний борт делается откидным.

Если Вы решили сделать самодельный мотоблок с двигателя мотоцикла, главным условием это — максимально использовать отработавшие узлы мототехники, минимально их переделывая. Для этого понадобится определенный опыт и накопленные знания, с большим запасом терпения и труда. Итогом подведенной работы будет надежная фермерская машина, приспособленная практически к любым условиям. Если же появится неисправность, ремонтом будет замена поломанной детали, или отказавшего узла.

Например, если взять подмоторную раму или силовой агрегат: они изготовлены на производстве. Если рассмотреть редуктор-переходник, он взят из главной передачи мотоколяски.

Делаем самодельный мотоблок с двигателя мотоцикла

Для успешной работы мотоблока разрабатывалась многоступенчатая кинематическая схема трансмиссии, благодаря чему повышается придаточное отношение, а также тяговое усилие и крутящий момент. Вместе с редуктором переходником в кинематической схеме предусмотрен главный редуктор. При совмещении редуктора с колесной парой и главной передачей, получается высокоэффективный движитель.

Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползунам, которые изготовлены из стального уголка. Последние также способны перемещаться, натягивая или ослабляя приводную цепь. С этой целью в ползунах предусмотрены пазы и находятся два регулировочных винта и крепежные болты М10.

Самая трудоемкая конструкция — главный редуктор. Изготавливается он из заранее приготовленных стальных пластин (10 мм). В месте установки подшипников размещаются диски усиления. Сварные швы — сплошные, чтобы исключить подтекание масла. На заднюю стенку редуктора приваривается кронштейн-скоба, позволяющая крепить грузовую тележку или прицепное сельскохозяйственное орудие. Если использовать грузовую тележку, то мотоблок становится минитрактором.

Для изготовления крышки редуктора используется стальная пластина (5 мм). Прикреплена она к корпусу винтами М6. Цилиндрические прямозубые шестерни и валы взяты из сельхозмашин. Нужно помнить, что назначением промежуточного вала является отбор мощности, поэтому лучше изготовить новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке был частью списанного электрокара.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес — необходимое техническое решение для мотоблока, с конструкторской точки зрения. На правой полуоси, там где шлицевой конец, протачивается цилиндрическая шейка, которая должна быть немного глубже шлицевого паза. С противоположного конца полуоси делается резьбовое отверстие.

Когда вращается регулировочный винт М12, происходит смещение полуоси из-за действия цилиндрической пружины. Далее внутри дифференциала полуось отходит от зацепления с «родной» шестерней и зацепляется с соседней, чем блокирует колеса.

Рабочие колеса мотоблока изготовлены из колес списанного электрокара. У каждого диска, в ободе, прорезают 16 пазов, и вваривают стальные пластины, которые будут служить основанием для грунтозацепов. После чего к ним приваривают перемычки, и получаются обода пахотных колес.

Плуг для мотоблока

Очень эффективно изготовлен узел, регулирующий заход плуга в почву. Состоит он из сварного П-образного корпуса, с установочно-ограничительными выступами. В них вставляется пятка градиля плуга, которая способна вращаться в вертикальной плоскости используя втулочно-осевой шарнир. Необходимый угол вращения задается шпилькой М16. К поворотной пятке приварен швеллер грядиля. Благодаря небольшому развороту в сторону, куда отваливается почва от плуга, становится возможна правильная установка последнего.

Отрезной нож также крепится к грядилю. Для того, чтобы установить его под нужным углом к почве и на требуемую величину, используется типовой зажим с пластиной-накладкой и два болта М12 с гайками. Впереди мотоблока размещается на V-образном кронштейне вспомогательное колесо. Его назначение — обеспечение легкости во время транспортировки, или при движении мотоблока попятую.

Управление мотоблока происходит посредством двух штанг от мотокосилки с рукоятками. Также для этого используются ручки переключения реверса и скорости.


Производительность мотоблока — три — пять сотки земли в час. Обычную землю можно пахать на второй передаче. Для тяжелых почв работать на первой.

Как сделать мотоблок своими руками из двигателя планеты

Схема создания этого мотоблока прекрасно подходит для двигателей Восход, Минск, Муравей. Лучше всех себя зарекомендовал двигатель от ИЖ Планета -3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно произвести небольшие конструктивные изменения.

Охлаждение двигателя принудительное, подключен через зажигание — на катушку. Мощность двигателя 18 л.с. Благодаря установленному редуктору есть задняя передача.

Транспортная скорость — до 70 км/ч. Минимальная скорость — 5-6 км/ч. Тележка сделана из двух старых колясок тарсионного типа, и выдерживает вес до 500 кг.

К швеллеру приваривается рама. При моделировании мотоблока нужно учитывать крепление двигателя, поэтому производим смещение продольной оси редуктора на 10 мм, относительно оси двигателя. Двигатель может крепиться по разному. Чтобы увеличить мощность двигателя, врезается дополнительный вал в швеллера.

После этого размещаем топливный бак. По завершении сборки придаем мотоблоку красивый внешний вид, покрасив.

Этот мотоблок в день способен проезжать 50-70 км. По асфальту можно держать скорость 50-60 км/ч. Использовать его можно как транспортное средство, и как мотоблок.

Мотоблок своими руками из мотоцикла видео подборка

Перед началом работ необходимо тщательно изучить строение мотоблока. Для его создания потребуется двигатель от мотоцикла или бензопилы. Но стоит помнить, что должна быть мощной. При желании может быть изготовлена борона для мотоблока своими руками, а также другое навесное оборудование.

Общее описание мотоблоков

У многих нет возможности вспахивать землю при помощи трактора, а вручную обрабатывать даже небольшой огород достаточно трудно. Но если у владельца участка есть мотоблок, таких проблем не возникает, так как обработка почвы происходит быстро и достаточно легко.

Одним из преимуществ описываемых агрегатов является небольшое количество потребляемого топлива. Многим владельцам таких изделий хватает 5 литров бензина на несколько часов работы. Но не все имеют возможность приобрести заводскую конструкцию, так как дешевые модели являются недостаточно мощными для выполнения всех работ, а более качественные изделия могут купить далеко не все владельцы участков.

Если же использовать старую технику в качестве донора, можно создать надежный мотоблок для огорода своими руками, который прослужит несколько десятков лет. При этом создать конструкцию можно без траты большого количества денег.

При помощи описываемого агрегата можно выполнять такие работы, как:

  1. Перевозка грузов. При мощи мотоблока можно переводить груз до 300 кг. Для этого к агрегату присоединяется прицеп.
  2. Вспашка почвы, а также боронование. Это производится при помощи такого навесного оборудования, как бороны, фрезы и культиватора.
  3. Посадка культур.
  4. Удобрение почвы на своем участке.
  5. Окучивание.
  6. Сбор картофеля.

Также мотоблок может быть использован для таких работ, как бурение, уборка снега и подметание территории.

Что нужно для создания мотоблока

Прежде чем начинать собирать агрегат, нужно определить мощность будущей конструкции. Если донором для нового устройства является бензопила, лучше выбирать мощный двигатель «Урала». Также для создания мотоблока подойдет мотор старого мотоцикла.

У многих остались старые мотоциклы, которые перестали использоваться, поэтому найти такие не составит труда. Средняя мощность многих старых мотоциклов равна 16-22 лошадиным силам.

Перед тем как сделать мотоблок своими руками необходимо найти чертежи таких устройств. Не стоит забывать и о сварочном аппарате.

Схема устройства мотоблока

Перед установкой двигателя от мотоцикла стоит увеличить тягу. Это необходимо для более легкого старта мотора. Для этого достаточно заменить установленный клапан на лепестковый. Это позволит сэкономить на топливе во время использования мотоблока.

Редуктор можно взять с мотороллера. В качестве рамы будущего изделия может выступать измененная конструкция от мотоцикла. Для этого достаточно обрезать вилку для переднего колеса, а также другие детали, мешающие монтажу оборудования.

Мотор некоторых мотоциклов является слишком мощным для мотоблока, поэтому следует установить ходоуменьшитель. Стоит помнить, что для оси мотоблока не следует использовать трубу, так как такие изделия ненадежны. Эта деталь должна быть цельной.

При желании можно сделать телегу для мотоблока своими руками.

Основные узлы агрегата

Перед началом работ по созданию мотоблока следует подробно узнать о следующих элементах конструкции:

  • ходоуменьшитель;
  • редуктор.

Первый названный узел является частью коробки передач и необходим для нормальной работы устройства на низких скоростях. Многие работы на участке производятся медленно, поэтому этот элемент необходим. Например, выкапывание картошки и нарезание борозд происходит на низких скоростях.

На всех заводских моделях установлен ходоуменьшитель, поэтому его следует закрепить и на самодельном устройстве. Если данный элемент не будет установлен, сделанный собственными руками мотоблок можно будет использовать только для перевозки грузов или для вспашки больших участков земли.

Редуктор на агрегате устанавливается между мотором и колесами. При установке определенного навесного оборудования крутящий момент передается на закрепленное устройство. В пример можно привести снегоочиститель или бур.

При отсутствии опыта работы с такой техникой не стоит пытаться самостоятельно собирать редуктор, а также закреплять ходоуменьшитель. Проще всего приобрести такие механизмы в специализированных магазинах. Часто они снимаются со старой техники, которая уже не используется.

Плуг

Чтобы сделать плуг для мотоблока своими руками, стоит найти сталь, толщина которой равна 3-5 мм. Сначала создается лемех. Обычно эта деталь делается из диска для циркулярной пилы. Режущая кромка лемеха сначала отбивается на наковальне, а затем затачивается таким же образом, как и лезвие косы.

После изготовления лемеха происходит создание отвала. Для него можно использовать трубу, диаметр которой равен 0,58 м. При этом толщина стенок не должна превышать 0,5 см. Подготовив все необходимые детали собрать плуг для мотоблока своими руками.

Чтобы не ошибиться во время сборки всех элементов плуга в единое целое, сначала стоит сделать это при помощи макета. После создания лемеха, отвала и дополнительных компонентов необходимо соединить их точечной сваркой. Щиток и стойки стыкуются с лемехом и привариваются как на чертежах. Правильно сделав все элементы, можно сделать плуг для мотоблока своими руками, который ничем не отличается от заводских изделий.

В представленном видео показан процесс создания мотоблока.

Адаптер

Многие владельцы описываемых устройствиспользуют адаптер, чтобы сделать передвижение более комфортным. Такая конструкция является непрактичной, так как вместо нее можно установить прицеп. На котором будет расположено сиденье. Но, все же, многие владельцы мотоблоков создают такие конструкции.

Сделать их можно даже не имея опыт создания таких конструкций. Сначала нужно убедиться, что на мотоблоке есть сделка, которая предназначена для присоединения адаптера. Если она имеется, можно приступать к следующим работам:

  1. Сперва необходимо найти трубу прямоугольного сечения, которая будет иметь следующие параметры: длина 1,7 м, ширина и высота около 4 см.
  2. Затем на одном конце данного изделия необходимо приварить трубу длиной около полуметра, которая станет основой для стоек колес. Во время выполнения таких работ стоит помнить, что высота стоки от середины колеса до основы крепления должна составлять около 35 см.
  3. Рама с сиденьем может иметь различный вид. выбор определенного варианта зависит от телосложения и предпочтений владельца.
  4. Чтобы конструкция была надежной, к поперечным трубам необходимо приделать раскосы.
  5. На последнем этапе на раму устанавливаетсярычаг, при помощи которого можно управлять навесным оборудованием.

Таким образом, чтобы создать адаптер, необходимо иметь стальную трубу, колеса, сиденье и сварочный аппарат.

Грунтозацепы

Создаются грунтозацепы для мотоблока своими руками для увеличения эффективности механизма. Даже большие колеса не всегда позволяют качественно обработать почву. Указанные изделия хорошо сцепляются с почвой, что позволяет работать более эффективно.

Существует три распространенных типа грунтозацепов:

  • накладки на колеса;
  • грунтозацепы из стального листа;
  • изделия, созданные на основе автомобильных дисков.

Накладки на колеса изготавливаются из стального листа толщиной около 5 мм. Такие изделия представляют собой загнутые листы металла, на которых располагаются приваренные уголки. Подобные грунтозацепы можно закреплять на колесах и снимать их, так как края затягиваются при помощи болтов.

Мотоблоки – Новости Матери-Земли

Большинству приусадебных участков нужны крепкая косилка, садовый культиватор и, возможно, способ расчистить снег с подъездных дорог. Но покупка и обслуживание трех или более двигателей может обойтись довольно дорого. Многие из нас мечтают иметь стандартный трактор с различным навесным оборудованием, но тракторы тоже могут быть недосягаемы, если вы не занимаетесь сельским хозяйством.

Есть и третий вариант, который может оказаться идеальным и более доступным для многих из нас — двухколесный мотоблок.Эти машины имеют более мощные двигатели, чем большинство однофункционального силового оборудования, и они могут принимать широкий спектр навесного оборудования, что позволяет вам покупать и обслуживать только один высококачественный двигатель для выполнения различных задач. Мы опробовали два ведущих мотоблока: косилку DR Field and Brush Mower, продаваемую компанией Country Home Products из Вермонта, и мотоблок BCS, произведенный в Италии, но имеющий дилеров по всей территории Соединенных Штатов. Цены начинаются менее чем с 3000 долларов — намного меньше, чем ездовой трактор, и меньше, чем несколько отдельных машин.

Как совладелец Wild Onion Farm, небольшого огородного предприятия в Лоуренсе, штат Канзас, мне нужно было что-то, что могло бы легко переключаться с обработки наших клумб на скашивание травяных рядов между ними, на расчистку кустов с боков плотин наших прудов. С помощью моей жены и делового партнера Линн я смог сравнить модели DR и BCS. .

Обе марки – отличные продукты, которыми с удовольствием мог бы пользоваться любой землевладелец. Оба хорошо сложены и продуманно спроектированы.Ни один из них не является недорогим, но когда я поговорил с друзьями, которые владеют ими уже много лет, я убедился, что их долговечность делает их гораздо более ценными, чем несколько менее дорогих единиц оборудования, выполняющих ту же работу.

Косилка DR

Мы протестировали косилку DR Field and Brush Mower Pro мощностью 15 л.с., вторую по величине из четырех доступных моделей DR. Он поставляется с бензиновым двигателем Kawasaki V-Twin Pro с верхним расположением клапанов, который оживает при прикосновении к электростартеру. Двигатель был достаточно мощным, чтобы прокатить меня по поворотам, пока я не изучил его нюансы.По словам нашего 17-летнего сына, который в основном косит на нашей ферме, «эта косилка не для кротких». Кусторезная косилка шириной 26 дюймов никогда не спотыкалась на рогозах и неровных, заросших участках с небольшими деревянистыми кустарниками. Благодаря своим прочным, сверхмощным лезвиям он косил чище, чем я ожидал, и прорезал все, не завязнув.

Мы также протестировали 42-дюймовую насадку для чистовой косилки. Эта косилка имеет два поворотных ролика спереди, которые позволяют совершать крутые повороты. Все устройство построено низко и может косить кусты или заборы на высоте более 17 дюймов от земли.Это действительно съело гектары. По оценкам DR, он может косить газон площадью пол-акра менее чем за 30 минут. Однако фермы — это не газоны. На нашей «лужайке» скрывается опасное скопление известняковых камней, спиленных столбов забора и выбоин неизвестно чем. Широкие задние шины и большие самоустанавливающиеся колеса DR удерживали деку косилки над столкновением, предотвращая изгиб или вмятины лезвий. Это навесное оборудование также оснащено двумя ножами для мульчирования с высоким подъемом, которые превосходно поднимают растительность перед стрижкой и мульчированием.

Если вам нужен резервный источник электроэнергии, также доступен генератор мощностью 6000 Вт, который, по словам DR, будет одновременно питать холодильник, морозильник, скважинный насос и систему отопления дома. Это уникальное крепление к генератору дает вам четыре розетки на 110 вольт с автоматическим выключателем на 20 ампер и одну розетку на 220 вольт с автоматическим выключателем на 25 ампер. (Для использования при температуре ниже 35 градусов они также предлагают зимнюю крышку двигателя.)

Другие доступные навесные приспособления включают 30-дюймовый снегоочиститель и 42-дюймовый снегоотвал. Все монтируются и демонтируются без усилий. Прочный вал из нержавеющей стали в передней части трактора легко вставляется в монтажные кольца на каждом из устройств и удерживается на месте кольцом и штифтом из нержавеющей стали. DR использует ременные приводы для всех различных инструментов, и их очень просто надеть, хотя в каждом устройстве используется ремень разной длины.

Сам трактор оснащен блокируемым дифференциалом (коробка передач, передающая мощность от двигателя на задние колеса; когда она заблокирована, они вращаются с одинаковой скоростью), которая наиболее полезна при скашивании поперек склонов.По словам DR, эта машина безопасна на склонах до 20 градусов. Когда вы косите на ровной местности, дифференциал может оставаться разблокированным, что облегчает поворот и управление.

В DR используются те же шины, что и на вездеходах, с очень агрессивным протектором и жидким герметиком для предотвращения проколов. Он сидит низко и широко для центра тяжести земли.

15-сильный V-Twin Pro имеет четыре передачи переднего хода и одну передачу заднего хода. На левой рукоятке находится аварийный сигнализатор, функция безопасности, которая отключает двигатель, если оператор теряет управление.Чтобы двигатель работал, когда газонокосилка включена, она должна быть нажата. На этой же ручке находится сцепление, которое нужно выжимать во время движения. (Это было источником единственной жалобы, которая у нас была — непрерывное сжатие в течение длительного времени, как правило, вызывало у Линн усталость рук.) Элемент управления на правой рукоятке приводит в действие мощный дисковый тормоз.

Джой Ломинска, огородник из Лоуренса, штат Канзас, и ее муж Боб годами использовали более раннюю модель DR. Они использовали его для скашивания пастбищ и провели на нем много-много часов, когда он вышел из эксплуатации.Теперь у них есть новая модель, и Джой ценит ее способность косить тяжелые, влажные овсяницы, небольшие пни и саженцы. Она говорит, что ее немного пугает новая, более мощная модель, особенно при маневрировании в труднодоступных местах — например, вокруг ее трав. Боб говорит, что у него нет такой проблемы, что отражает наш с Линн опыт работы с DR.

В целом, DR представляет собой простую машину, простую в понимании и управлении. Он довольно мощный, что означает быстрое выполнение большинства задач, не опасаясь увязнуть.

Мотоблок BCS

Мы протестировали трактор BCS модели 853 с установленным сзади 26-дюймовым культиватором и насадками для кусторезов. Он оснащен одноцилиндровым бензиновым двигателем Honda Gh490 мощностью 13 лошадиных сил. BCS и его орудия отличаются от DR тем, что они имеют зубчатую передачу без ремней. Это означает, что между трансмиссией и навесным оборудованием находится вал отбора мощности (ВОМ). Эта модель поставлялась с быстроразъемным соединением, которое позволяло нам менять навесное оборудование примерно за минуту.

Ручки BCS реверсивные — задняя часть машины может стать передней частью машины. Это позволяет устанавливать культиватор с задними зубьями или, изменяя конфигурацию рукоятки, различные косилки, снегоочистители и даже измельчитель/измельчитель. Руль можно поворачивать в стороны на несколько высот, что позволяет вам идти рядом и управлять одной рукой, не тревожа вспаханную почву.

Румпель, которым известен BCS, работал исключительно хорошо. Я попробовал его на дерне и устоявшемся садовом участке.Два прохода по дерну превратили его в мелкое семенное ложе. На садовом участке было достаточно одного прохода, а культиватор может работать на глубину до 8 дюймов. Секрет способности почвообрабатывающей машины BCS заключается в высокой скорости вращения пальцев, примерно в два раза превышающей скорость некоторых сопоставимых культиваторов. Кроме того, культиватор не оставляет необработанной центральной полосы, как это делают другие модели. Имеется регулируемый окучник/бороздник, который увеличивает полезность культиватора для обработки почвы.

Насадка для щеточной косилки представляет собой цеповую косилку, что означает, что она имеет множество отдельных лезвий, которые вращаются вертикально от горизонтальной оси.Их часто считают лучшим выбором для пересеченной местности, потому что лезвия могут поворачиваться, что снижает вероятность их разрушения пнями, камнями или другими неподвижными объектами. Компания также продает косилку с серповидным стержнем шириной до 53 дюймов, которую она рекомендует для использования на небольших саженцах (до 1,5 дюймов) и на плотинах прудов. Как щеточная косилка, так и косилка с серповидным брусом поворачиваются на тракторе, чтобы соответствовать неровной местности.

Также предлагается дополнительная косилка шириной 38 дюймов, которую можно оснастить травосборником.В сочетании с sulky (двухколесное сиденье с откидным верхом) вы можете получить конфигурацию газонокосилки, но гораздо большей длины.

Для трактора BCS доступно гораздо больше навесного оборудования, некоторые из которых произведены BCS, а некоторые — других производителей. Earth Tools, крупнейший дистрибьютор BCS в Соединенных Штатах, предлагает более 30 единиц навесного оборудования, в том числе измельчители/измельчители, снегоочистители, укладчики пластиковой мульчи, грядоформователи, дровоколы и даже мини-пресс-подборщики для сена.

Трактор имеет четыре скорости переднего хода, но максимальная скорость предназначена для использования с опциональным валом. Я не знал об этом, когда впервые попробовал его, и я с гордостью могу сказать, что могу бегать так же быстро, как румпель. Трактор также можно поворачивать задним ходом для маневрирования, при этом навесное оборудование отключается.

Шины на BCS напоминают тракторные шины, с глубокими выступами и шириной 5 дюймов. Вы можете приобрести удлинители оси, которые увеличивают ширину трактора для кошения на крутых склонах.

Я разговаривал с Виргом Фанк из Топики, штат Канзас, который владеет культиваторами BCS уже 16 лет. Он использует культиватор, снегоочиститель и измельчитель/измельчитель.У Вирга также есть отвальный плуг, для использования которого требуется колесный груз массой 90 фунтов. Фанк говорит, что электрический стартер — это большой плюс, особенно холодным утром, когда он использует снегоуборочную машину. Единственное, что его беспокоит, это то, что тросы управления, которые должны изгибаться вперед и назад при переворачивании рукояток, со временем могут растягиваться. Но запчасти, обслуживание и дистрибуция теперь на высоте, говорит он, и он всегда может получить то, что ему нужно.

Как и ДР, БКС готов к атаке сложных задач. Это означает, что для этого требуется значительная сила верхней части тела.Пользователи, не обладающие этой силой, могут столкнуться с трудностями при рыхлении дерна или попытке вспахать исключительно сухую почву.

BCS является мощным и может легко выполнять некоторые узкоспециализированные работы. Широкий спектр навесного оборудования позволяет выполнять множество задач на небольших фермах или участках. Я бы с удовольствием разместил трактор BCS у себя на ферме.

Как выбрать

Выбор между DR и BCS зависит от того, какие задачи вы хотите, чтобы оборудование выполняло. Если вы мелкий фермер или серьезный садовник, я бы порекомендовал BCS из-за множества доступных для него навесных орудий.Если вам нужно какое-то оборудование, чтобы поддерживать вашу землю и дорожки в отличном состоянии, или вы хотите добавить навесное оборудование для аварийного генератора, вы, вероятно, предпочтете DR.

Я надеялся найти более надежное решение для моих задач по уходу за землей — многогранный инструмент с одним действительно отличным двигателем. Эта машина мечты всегда заводилась, обладала достаточной мощностью и работала долго. Нашел два этим летом в ДР и БКС.


Дэн Нагенгаст — исполнительный директор Сельского центра Канзаса и совладелец Wild Onion Farm в Лоуренсе, штат Канзас.

Минитрактор из мотоблока. Делаем самодельный минитрактор из мотоблока, фото, видео, чертежи Переделываем тяжелый мотоблок в минитрактор

Многие владельцы мотоблоков часто задумываются о модернизации своей сельскохозяйственной техники. На самом деле улучшить имеющийся агрегат, и сделать из него полноценный мини-трактор не составит труда. Однако от вас потребуется изучить рекомендации и соблюдать порядок действий – это даст вам возможность получить эффективный самодельный минитрактор, который сможет решать абсолютно все возложенные на него задачи.

Прежде чем приступить к изготовлению минитрактора на базе мотоблока, вам потребуется подготовить необходимые для работы материалы. В комплект для переоборудования входят:

Подходящие чертежи помогут правильно собрать трактор из мотоблока. В них вы найдете информацию о том, в каком порядке соединять детали и какой способ крепления подходит для их надежной установки.


Переделка мотоблока в минитрактор выполняется в следующем порядке:


Самодельный трактор останется оснащен надежной тормозной системой и качественным гидрораспределителем, что необходимо для правильную работу агрегата с навесным оборудованием.


Преобразование мотоблока в небольшой трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его возможностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков Нева.

Как и в первом случае, перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их установки при сборке.


В итоге самодельный агрегат останется оснащенным водительским сиденьем, осветительными приборами и габаритными огнями.Благодаря небольшим размерам готовый трактор будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.


Для переделки мотоблоков этой марки также следует учитывать их конструкцию и возможности. Агрегаты МТЗ обладают достаточно высокой мощностью, что позволяет сделать из них полноценный гусеничный мини-трактор. Он будет отличаться высокой проходимостью и отличным сцеплением с почвой, за счет чего качество вспахивания почвы такой машиной будет в несколько раз выше, чем у колесных мини-тракторов.

Перед началом работ обязательно изучите чертежи, в которых вы найдете всю информацию, необходимую для переделки.


Данный способ изготовления подходит для переделки мотоблоков МТЗ 05, МТЗ 09 и МТЗ 12 в малые трактора. Каждый из них имеет достаточный запас мощности для совместной работы с прицепом и навесным оборудованием одновременно.

Мотоблоки этой марки имеют надежный и достаточно мощный мотор, наличие которого позволяет переоборудовать агрегат в полноприводный минитрактор.Перед началом работы обязательно изучите подробные чертежи, а также купите стальные листы, трубы и уголки.


Самодельный мини-трактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом сложнейших хозяйственных задач: вспахивание почвы, скашивание травы, сбор и транспортировка урожая.

Прежде чем приступить к переделке мотоблоков этой марки, следует запастись материалом и необходимыми инструментами. Для работы вам потребуются:

После подготовки всего необходимого советуем изучить схемы, которые подскажут правильный порядок установки элементов трактора.


Также советуем посмотреть фото, которые непременно помогут вам в изготовлении сельскохозяйственного агрегата.


В отличие от мотоблоков перечисленных выше производителей техника марки Агро имеет один существенный недостаток, который необходимо учитывать при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода перелом обязательно скажется, если вы превысите максимально допустимую нагрузку на раму мини-трактора.Во избежание дальнейшей неисправности минитрактор потребуется оснастить колесными редукторами.


При желании ваш самодельный компактный трактор можно оснастить навесом, защищающим вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым методом точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справится со всеми возложенными на него задачами.

Минитрактор — трактор на базе мотоблока.Минитракторы делятся на три категории: самодельные, переделанные с использованием заводских комплектов и заводского изготовления.

Итак как сделать самодельный мини-трактор из мотоблока, первое о чем нужно подумать это сама переделка, но и возможность установки навесного оборудования: плуг мотокультиватор, косилка, отвал -лезвие.

Кратко рассмотрим конструкцию мини-трактора из мотоблока, которая сделана руками умельца.

Румпель располагается на заранее подготовленной самодельной раме. Установленный барабанный тормозной механизм взят от Жигулей. Оттуда позаимствована рулевая рейка, что избавляет от проблем с поиском запчастей. Готовый минитрактор радует простотой управления и продуманностью в деталях. Для уменьшения неудобств при прохождении поворотов возле руля установлена ​​ручка, разблокирующая дифференциал.

Если вы планируете делать самодельные минитракторы из мотоблока Нева, то первым делом купите сам мотоблок «Нева» с установленной самодельной или заводской навеской, чтобы можно было перевозить различные грузы с использованием прицепов с кузовом.Для удобства оборудуйте минитрактор автомобильным рулем, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этой цели подходят мотоблоки Нева, с мощными моторами, объем которых колеблется от 6д до 8,5л. Благодаря этому минитрактор выполнен с минимумом доработок.

Для мотоблока Нева изготавливаем переходник-самосвал. Сделать такой прицеп можно самостоятельно при наличии необходимых материалов, электросварки, болгарки.Специальная конструкция крепления рамы позволяет минитрактору от мотоблока «Нева» наклонять и поворачивать прицеп. Так как органы управления мотоблоком продублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпич, но и работать с рыхлыми грунтами. Установленный самосвальный механизм позволяет без проблем сбрасывать грунт в любом месте.


Сделав самодельный мини-трактор из мотоблока «Нева», вы сможете решить проблемы, возникающие на приусадебном участке. К тому же такая конструкция намного дешевле, чем приобретение небольшого трактора.

Если у вас есть мощный мотоблок Зубр с дизельным двигателем, у вас есть возможность самостоятельно переоборудовать его в минитрактор. Для того чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, достаточно иметь инструмент и инструкцию по сборке.

Необходимые детали для самостоятельного изготовления мини-трактора с навеской: рама мини-трактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе с тягами, передняя балка с тормозными дисками и ступицами в сборе, задняя крылья, задняя навеска с ручным подъемником в сборе.

Вам также понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Также необходимо установить колеса спереди. Можно использовать колеса от Жигулей, или аналогичные колеса от других мотоблоков.Собрав все детали самостоятельно, у вас получится мощный мини-трактор из мотоблока.

Практика показывает, что самый доступный и надежный минитрактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных. Их главная отличительная черта – высокая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит по всем этим качествам. Он оснащен дизельным двигателем мощностью 9 л.с.Это позволяет использовать его в качестве основы для минитрактора. Но окончательный выбор зависит от целей, которые ставятся при создании такой техники.

Для будущего минитрактора нужно подготовить кузов, и продумать, как он будет соединяться с блоком двигателя. Для создания корпуса и каркаса используются профилированные трубы или металлические уголки. Если мотор мотоблока достаточно мощный, то в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения кузова к мотоблоку.

При самодельном минитракторе из мотоблока Кентавр нужно разработать кинематическую схему, которая бы передавала крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ведущую ось. Если таким минитрактором планируется перевозить грузы, то решающую роль будет играть развесовка.


При сборке минитрактора самым важным моментом является правильное размещение узлов и агрегатов. Выходной вал – лучший вариант для размещения тормозной системы. Рычаг переключения передач расположен на оси. Запуск двигателя остается заводским.

Место для водителя необходимо сделать удобным, так как минитрактор не имеет средств амортизации. Его также необходимо оснастить сцепкой, чтобы минитрактор мог использовать навесное оборудование. На этом работа по самостоятельной трансформации мотоблока «Кентавр» в минитрактор фактически завершена.Теперь ухаживать за приусадебным участком будет намного эффективнее.

Если у вас есть земельный участок, а его ручная обработка доставляет много хлопот и отнимает слишком много сил, вам на помощь придет мини-трактор. Чтобы не тратить космические суммы на покупку готовой заводской модели, можно сэкономить и сделать такой агрегат самостоятельно. Его изготовление не только менее затратный, но и очень интересный и творческий процесс.

Как выбрать мотоблок для будущего трактора?

Первым делом нужно выбрать мотоблок.Это одна из самых важных деталей вашего будущего детища. Чтобы не прогадать с моделью, нужно учитывать следующие параметры:

  • мощность;
  • Тип топлива;
  • размер плуга;
  • цена и производитель.

Рассмотрим каждую из этих характеристик более подробно.

Мощность

Мощность напрямую зависит от площади территории, которую вы собираетесь возделывать. То есть чем больше места занимает ваш участок, тем мощнее должен быть мотоблок.

Топливо

Бензиновый двигатель работает менее шумно, а благодаря низкой степени сжатия запускается с пол-оборота даже в морозную погоду. Дизель значительно экономнее расходует топливо, создает более сильную тягу и обеспечивает стабильность оборотов двигателя. При этом площадь участка и качество его почвы также играют роль при выборе топлива: дизель лучше справляется с большими объемами работ на твердом грунте.

Вес

Вес мотоблока также во многом зависит от того, какую почву вы собираетесь обрабатывать. Если вы предпочитаете легкий плуг для твердой и сухой почвы, ваш будущий трактор вряд ли справится с этой задачей.

Чем сложнее обрабатываемая почва, тем тяжелее должен быть мотоблок, и наоборот – для мягкой, рыхлой почвы будет достаточно более легкой модели.

Размер плуга

Для определения этого параметра нужно учитывать 3 фактора: глубина обработки вы рассчитываете уровень вашей усидчивости , а так же . Если вы хотите обработать максимальную площадь за минимальный промежуток времени, то лучше брать фрезер с широким хватом.За один проход она сможет захватить большую площадь. Но при этом значительно возрастет нагрузка на ваши руки и спину, а глубина проникновения устройства в грунт будет не слишком большой.

Оптимальным выбором будет модель, которую можно разобрать, регулируя ее ширину. При этом вы можете самостоятельно настроить его на параметры, наиболее подходящие для конкретной ситуации.

Цена и производитель

Эти два критерия неразрывно связаны, поэтому рассмотрим их в одном пункте. Если финансовые возможности позволяют выбрать более дорогую модель иностранного производства от марок «Meccanica», «Benassi» (Италия), «Honda» (Япония) или «MTD» (Германия), то можете смело ее покупать. Каждый из этих брендов известен во всем мире высоким качеством и надежностью своей продукции и не разочарует вас.

Если бюджет ограничен, то придется приобретать китайских аналогов этих мотоблоков от марок «Заря», «Аврора», «Форте», «Кентавр».Но, естественно, за меньшие деньги вы получите менее эффективный агрегат.

Чтобы не впадать в крайности, лучше всего отдать предпочтение российским производителям «Нева», «Фаворит», «Салют» и «Тарпан». Их нельзя назвать дешевыми, но и к премиальной технике они не относятся. Но за более-менее приемлемую цену вы получите довольно неплохое качество.

Пошаговая инструкция

В зависимости от того, какой мотоблок вы выберете, есть некоторые нюансы создания мини-трактора под него.Но в первую очередь необходимо знать базовый порядок сборки , а затем вносить в этот список свои правки в зависимости от особенностей комплектующих и собственных пожеланий.

Начертить кинематическую схему

Без него невозможно начать сборку, так как эта схема будет вашей шпаргалкой на протяжении всей работы, подсказывающей, что и куда устанавливать. Если вы хорошо разбираетесь в технике и рисовании, вы можете сделать это самостоятельно. Если вы не уверены в своих знаниях, то лучше посмотреть примеры в интернете.Вполне вероятно, что среди них вы найдете вариант, который идеально вам подойдет.

Габаритные чертежи:


Делаем каркас

Материалом для него будут металлические трубы и уголки. Для соединения элементов лучше всего использовать болты (и дрель им в помощь). Также не обойтись без сварочного аппарата, которым нужно будет запастись заранее.

Изготовление корпуса

Это необязательный шаг, но лучше его сделать.Это необходимо для защиты себя и механизмов от грязи , которая будет лететь во все стороны при запуске агрегата. Самый оптимальный материал покрытия лист вой нержавейка . .. При работе можно включить фантазию и создать свой оригинальный дизайн автомобиля.

Крепим водительское сиденье

Сначала выберите кресло, в котором вы чувствуете себя наиболее комфортно. Подходящий вариант можно найти среди передних сидений от старых легковушек.

Установить рулевое колесо

Необходимо выполнить этот шаг. после установки кресла , чтобы можно было правильно отрегулировать его высоту и угол наклона.

Убедитесь, что вам удобно дотягиваться до руля и он не мешает движению ног.

Выбор дисков и шин

Если хотите сэкономить, то колеса придется взять от обычного старого автомобиля … Но они создадут трудности при эксплуатации уже собранного трактора.Дело в том, что идеальный диаметр передней покрышки для такого агрегата составляет от 12 до 14 дюймов. При их меньшем размере мотоблок будет погружаться в землю, а при большем управлять рулем станет намного сложнее. Шины, разумеется, подобраны под размер колес.

Установка рычагов

Для того, чтобы сделать процесс управления максимально удобным, нужно, как минимум, оснастить свое детище рычагами, отвечающими за сцепление и тормоз.Самый простой вариант для вас – установить тросовый привод, который будет сообщаться с моторным блоком.

Покраска поверхности

Это необходимо не только для того, чтобы улучшить конструкцию агрегата, но и для того, чтобы предотвратить разрушительное действие коррозии.

Мы бежим

Перед тем, как загрузить готовый мини-трактор полевыми работами, его необходимо обкатать. Это позволит проверить, насколько хорошо он функционирует и нет ли незакрепленных деталей. Лучше всего сделать это заранее, чтобы сразу исправить любые проблемы.Не позволяйте своему творению сломаться в первый же рабочий день.

Занимаемся тюнингом

Когда все основные работы по сборке мини-трактора будут выполнены, вы сможете его усовершенствовать, как только вашей душе угодно: установить фары, сигнал, козырек над водительским сиденьем или даже гидросистему. В общем, все, на что хватит денег и фантазии, чтобы сделать процесс работы над этим агрегатом более комфортным.

Более подробно процесс описан в видео:

Теперь, когда все работы по изготовлению собственного мини-трактора завершены, вы можете смело запускать его и обрабатывать землю, прилагая гораздо меньше усилий, чем раньше.

Мотоблоки очень пригодятся в хозяйстве. Но часто бывает так, что люди не пользуются старыми моделями. Судьбой такой техники очень часто становится бесцельное пребывание в гараже и постепенное ржавление. Проблема в том, что многие не знают, что даже из мотоблоков старого образца можно собрать необходимую технику, например, мини-трактор своими руками.

Область применения

Эта машина будет крайне полезна в сельском хозяйстве, ведь с ней можно выполнять широкий спектр работ, например, уборку снега минитрактором.Поэтому даже старые мотоблоки можно с большим успехом использовать для создания минитракторов, которые вам пригодятся более чем.

Можно сделать из нового мотоблока, если считаете, что вам нужен малогабаритный трактор.

В сельском хозяйстве техника играет очень важную роль. Она и средство передвижения, и отличный помощник, и трактор, и силач. Поэтому нет ничего лучше частного дома с фермой, в которой есть полный автопарк всей необходимой техники.Особое распространение получили тракторы (например, тракторы МТЗ).

Они не обязательно должны быть большими и мощными, ведь даже маленький и компактный трактор может оказать существенную помощь, стать хорошим транспортом и средством перевозки грузов. Словом, применений такой технике может быть сколько угодно, ведь при работе на земле можно придумать практически любую «задачу».

А вот небольшие тракторы чаще всего используются именно в качестве транспорта, а также мобильных платформ, на которые может быть установлена ​​различная сельскохозяйственная техника.

Если оснастить минитрактор ковшом, то получится аналог экскаватора (см. , например, экскаватор Hyundai), которым можно копать и рыхлить землю, что просто необходимо в сельском хозяйстве.

Кроме того, с минитрактором можно даже удобно пасти скот, ведь вместо ходьбы вы будете ездить на своем стальном коне.

Реально ли сделать минитрактор самому? Если вы понятия не имеете, как сделать минитрактор из мотоблока своими руками, то мы готовы вас обрадовать: все проще, чем кажется.Для вдохновения можно посмотреть как сделать минитрактор из мотоблока своими руками видео. Также предлагаем посмотреть видео о самодельном минитракторе — .

Разборка и переделка оборудования не самый сложный процесс. Кроме того, вам не обязательно делать абсолютно все самостоятельно. Существуют специальные наборы, которые позволят вам легко трансформировать один вид техники в другой за короткий промежуток времени. В этот набор входят следующие детали:

  • Рама с местом для установки двигателя
  • Педали
  • Сиденье
  • Рычаги для выключения блокировки полуоси
  • Крылья
  • Передняя балка и задняя навеска

Этот набор идеально подойдет тем, кто задается вопросом, как быстро переоборудовать мотоблок в минитрактор. Но есть много людей, которые подходят к этой идее с неподдельным энтузиазмом, а потому хотят провести все работы самостоятельно, не используя готовые наборы деталей.

Именно для них мы и расскажем, как сделать мини-трактор из мотоблока своими руками.

Инструкции

Минитрактор можно легко создать из мотоблоков различных производителей (например, из мотоблока Prorab). Итак, если у вас есть техника Агро, то вам следует сделать трактор по следующей инструкции.Для изготовления вам понадобится:

  • Мотоблок Агро
  • Стальные листы и профили
  • Автокресло
  • Руль от любой модели автомобиля
  • Одну-две пары колес можно поменять как все, а одну оставить «родную».

В общем, эта «формула» подходит для мотоблоков любого производителя, ведь детали для изготовления мало чем отличаются.

Конструктивные особенности

Делая минитрактор своими руками, вы сможете почувствовать себя настоящим конструктором. Перед тем, как сделать мини-трактор из мотоблока самостоятельно, необходимо определиться с назначением этой техники, ведь в зависимости от нее разрабатывается конструкция машины.

Например, если вам нужен трактор для сельскохозяйственных работ, а не, скажем, для передвижения, то лучший выбор по конструкции кузова – это цельная рама. Но если вам нужна машина не только для работы, но и для передвижения по труднодоступным местам, то лучше выбрать ломаную раму.

Он обеспечит гораздо более высокую маневренность, позволяя проходить даже очень сложные участки дороги.Еще одним видом конструкции этой техники является так называемый «переходник». Этот тип минитрактора оснащен съемным прицепом. Приложив небольшие усилия, можно сделать прицеп для мотоблока своими руками.

Кроме того, если вы хотите использовать трактор для сельскохозяйственных работ, лучше расположить двигатели в задней части конструкции. Конечно, переднее положение обеспечивает лучшую маневренность, однако и дает слишком большую нагрузку на передние колеса, а трансмиссия для такой техники будет настоящей проблемой.

Порядок сборки самодельного трактора

Само производство минитрактора заключается в следующем: по чертежу вы свариваете стальные профили и листы, формируя раму будущего трактора. Это, по сути, и есть кузов автомобиля. Далее устанавливается на оборудование его «внутренние органы» — двигатель, трансмиссия, ходовая часть.

При установке и закреплении этих деталей крайне важно выполнять все работы правильно и в полном соответствии с чертежами.После того, как вы установили эти ответственные детали минитрактора, следует добавить изюминку: установить сиденье, руль, а также ножки и поворотники, если вы собираетесь ездить по бездорожью.

Обычно в последнем пункте нет необходимости, но вы можете захотеть сделать свою технику действительно совершенной.

Агро

Однако стоит учитывать некоторые особенности мотоблоков, которые будут проявляться при использовании изготовленного из него минитрактора. Так, мотоблоки Агро отличает такой недостаток, как слабые осевые дуги.

Подробнее о мотоблоке Агро смотрите в видео:

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции мини-трактора это может быть критично, особенно если вы хотите перевозить тяжести на своей технике.

Как сделать минитракторы из мотоблоков разных моделей?

От мотоблока Бизон

Если вам нужен минитрактор с большой мощностью, то в качестве базы лучше всего использовать мотоблок Зубр.Чертежи, которые помогут вам самостоятельно создать небольшой трактор, предполагают использование тех же деталей, что и предыдущий вариант.

Технология изготовления данного вида техники идентична минитрактору на базе Агро.

Как сделать своими руками из мотоблока Нева

Если вы не хотите тратить большие деньги на создание самодельной техники, то в качестве основы для нее можно использовать мотоблок Нева МБ 1 (см. как сделать снегоуборщик из этого мотоблока, как а так же как сделать адаптер для мотоблока Нева своими руками чертежи и размеры). Типа мотоблок можно купить за копейки, и после вашей обработки он превратится в незаменимого помощника в хозяйстве.

Единственное, найти подходящие новые запчасти на него будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Перелом от мотоблока Каскад

Если вы хотите пользоваться новым мотоблоком, но купить его за небольшие деньги, то один из лучших вариантов — Каскад.

Также очень выгодной будет покупка МТЗ 05.

Культиватор от мотоблока Кентавр

Тем, кто ценит маневренность, мощность и возможность выполнения широкого спектра работ, также можно порекомендовать мотоблок Кентавр. Однако следует учитывать, что это достаточно дорого. Но эту основу для минитрактора смело можно назвать одной из лучших, ведь работать она будет как часы.

Мотоблоки

Ока часто используются в качестве исходного сырья для изготовления минитракторов.

Для изготовления минитрактора подойдет и мотоблок Салют С.

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет переделываться и улучшаться. Поэтому перечисленные выше модели идеально подходят в качестве базы.

Достоинства и недостатки самодельного минитрактора

Теперь вы знаете, как сделать минитрактор из мотоблока своими руками.Но в чем преимущество такого преобразования? Во-первых, экономия финансов. Ведь компактные тракторы на рынке стоят дорого, поэтому гораздо дешевле будет купить мотоблок и доработать его самостоятельно.

Если следовать инструкциям и чертежам, это не так сложно. Во-вторых, вы будете знать конструкцию своего оборудования на 100%, поэтому сможете устранить практически любые неполадки самостоятельно. То есть вам не придется обращаться в сервисы, что сэкономит время и деньги.

В-третьих, вы получите очень полезный опыт, так что сможете заслуженно называть себя Кулибиным нашего времени. Ведь сделать такую ​​переделку под силу далеко не каждому, поэтому, если у вас получится, то это вполне может считаться заслуженным поводом для гордости.

Чтобы работа на приусадебном участке была приятной, ну или более легкой, люди покупают мотоблоки или минитракторы. Но есть и те, кто решил сделать из мотоблока «Нева» мини-трактор своими руками, чтобы сократить расходы. Чтобы превратить мотоблок в четырехколесного помощника, можно приобрести с сиденьем.

Делаем минитрактор из мотоблока Нева своими руками

Если у вас умелые руки, то минимизировать денежные затраты можно, сделав мини-трактор из мотоблока Нева своими руками, переделка не займет много времени, а в результате получится агрегат, способный выполнять практически любые работа на сайте.Для удобства остальное оборудование можно докупить за переходник.

Переделка мотоблока в минитрактор, можно использовать детали от неиспользованной техники, это может занять больше времени, но выйдет дешевле.

Для создания минитрактора на базе мотоблока Нева потребуются следующие детали: уголки, металлические листы, сам мотоблок, трубы, два колеса, сиденье водителя, сварочный аппарат, ручной инструмент.

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1.Разрабатываем проект кинематической схемы. Главное в этой схеме – сбалансированность конструкции, чтобы дополнительные нагрузки не разрушили будущее оборудование. Эта схема продумывается самостоятельно, а можно воспользоваться уже готовой схемой, с кинематическим образом минитрактора.

Шаг 2. Делаем каркас из труб и уголков. При изготовлении рамы важно учитывать расположение вилок и втулок, позволяющих прицепу поворачиваться.

Шаг 3. Делаем корпус.Хорошим материалом для изготовления корпуса является стальной лист. Высота бортиков не должна превышать 25 см.

Шаг 4. Установите сиденье водителя.

Шаг 5. Установите вложения.

Шаг 6. Проверяем работоспособность сделанного минитрактора.

Шаг 7. Покрасьте конструкцию.

Создание мотоблока рассмотрим на примере одной из модификаций мотоблока «Нева МБ2-2С-9.0 Профи», на которую устанавливается двигатель Субару.Эта модель довольно много весит, поэтому обращаться с ней на площадке непросто. Поэтому лучше мотоблок переделать в минитрактор. Минитрактор прошел испытания на тяжелом грунте, хотя при создании трактора были сомнения в его тяговых характеристиках, но испытания прошли успешно.

Несомненным плюсом данного агрегата является удобство, не надо ехать за мотоблоком, сел на трактор и поехал. Также вес человека положительно влияет на устойчивость и сцепление с грунтом.Рычаг дроссельной заслонки установлен справа, рычаг разблокировки полуоси — слева. Подъем сцепки осуществляется с помощью звездочки диаметром 140 мм, приводимой в движение велосипедной цепью, подведенной к рычагу.

Трактор от мотоблока «Нева» чертежи

Видео подборка: Как сделать минитрактор из мотоблока Нева своими руками

двухколесных тракторов с Джилл Бибут и Джеффом Лаубером

Лиз Кольбе

Джилл нравятся двухколесные тракторы за их размер — они подходят как для ее фермы, так и для нее. «Я не очень крупный человек, — говорит она. «Если какое-то оборудование собирается драться со мной, у меня нет на это времени. Эти машины не пугают; если вы можете запустить газонокосилку, вы можете запустить и одну из них». На ее шести акрах овощей (и одном акре спаржи) двухколесные тракторы легко маневрируют и подходят для ее постоянной грядки шириной 3 фута на ее старых полях.

И Джилл, и Джефф настаивают на том, что эти старинные инструменты — это путь вперед для рыночных фермеров.Покинув ферму своей семьи площадью 500 акров, Джефф выращивал овощи на 12 акрах в течение 10 лет, используя только двухколесный трактор. Теперь у него более 100 двухколесных тракторов и бесчисленное количество садовых тракторов (четырехколесных тракторов, которые не были созданы для дек газонокосилок) — но это из-за его страсти к коллекционированию и восстановлению, а не из-за нужд его фермы.

Шон, Джилл и Джефф

По словам Джеффа, любой из тракторов на полевом дне идеально подойдет для обработки 6-10 акров урожая. Хитрость заключается в том, чтобы ваши инструменты были правильно настроены, чтобы вы могли просто подключиться и работать.

Ниже представлена ​​серия фотографий с некоторыми примечаниями об изображенном оборудовании. Если машина свежеокрашенная, значит, она принадлежит Джеффу; иначе это Джилл. Джефф говорит: «Худшее, что обычно происходит с этими старыми тракторами, это то, что изнашиваются двигатели, затем изнашиваются шины, а иногда и втулки. Вам не нужно красить их, чтобы они работали — вам просто нужно, чтобы они звучали механически. Двигатель стоит 128 долларов. Шины стоят по 60 долларов за штуку, и вы никогда их не изнашиваете. И не бойтесь старых покрышек с трещинами — вы не мчитесь по дороге, вы едете по полю со скоростью 1/2 мили в час.Вы можете потратить на них много денег… но фокус не в том».

Для получения дополнительных ресурсов о двухколесных тракторах Джилл и Джефф предлагают присоединиться к группам в Facebook (например, Vintage Tractor and Garden Equipment или Bolens Walkbehind Tractors) или другим онлайн-форумам. Как говорит Джефф: «Вы ничему не научитесь, если не будете участвовать». Вы также можете посмотреть серию видеороликов «Практический коллекционер», в которой Джефф Лаубер просматривает свою коллекцию тракторов и навесного оборудования на канале PFI на Youtube.

Трактор ниже был только коробкой передач, когда Джефф купил его. и теперь это Франкен-трактор, представляющий около 10 различных брендов. Копируя систему мотоблока Planet Jr., Джефф использовал мотораму от David Bradley. Он добавил новый двигатель от Harbour Freight, новые шины и руль плуга. Вся сборка обошлась менее чем в 600 долларов. Джефф добавил подъемник к культиватору, поэтому вам не нужно прыгать на культиваторе, чтобы повернуть в конце ряда.

Джефф продемонстрировал легкость управления трактором, при этом культиватор остался на месте. «Вы не хотите перемещать культиватор, — сказал он, — вы хотите, чтобы культиватор оставался на месте, а трактор вел его. Вы хотите направлять культиватор, а не двигать его».

Деталь двигателя Harbour Freight и новые шины на тракторе Franken.

Культиватор с подъемником, прицепляемый за трактором Franken.

Трактор слева на фотографии ниже — это первый садовый трактор, который Джефф купил 35 лет назад, Simplicity с двигателем Briggs & Stratton. Это его единственный трактор с редуктором — у него есть задний ход.На трактор монтируется пальцепрополочное орудие. Это очень гибкие кусочки резины; они также делают их с нейлоновыми щетками. Джефф говорит: «Вы можете запустить его через фасоль, горох, множество других вещей… и, возможно, некоторые культуры, которые я не выращиваю. Но не через салат. Не спрашивайте меня, откуда я это знаю. “



Трактор справа на фотографии ниже представляет собой раму Planet Jr, но многие инструменты взяты от трактора David Bradley. По словам Джеффа, большая часть инструментов взаимозаменяема; большинство брендов используют 1 1/4 дюйма.инструментальной панели, вам просто нужно убедиться, что у вас есть правильный зажим и хвостовик, чтобы все это соответствовало. Орудие, прикрепленное к этой Planet Jr., может перемещаться между рядами или над рядами; вы можете, например, снять правую сторону и перевернуть ее, чтобы пройти между рядами, или вытянуть центральный стержень и пройтись поверх ряда. Он также имеет быстрорегулируемые копирующие колеса, позволяющие легко поднимать и опускать хвостовики.






Ниже Джефф показывает прополочную машину с проволочными зубьями. Planet Jr единственное место, где они когда-либо производились.Джефф настраивает это орудие, чтобы обработать верхний дюйм земли, чтобы получить белые головки сорняков. С ними вы можете пройтись по стоячему урожаю; он просто сотрясает землю и вырывает крошечные сорняки. Но ничего больше дюйма он не возьмет. Эта прополочная машина достает сорняки, когда они практически невидимы.

Сеялка на фото ниже — любимая модель Джеффа, Planet Jr. «Эта сеялка изготовлена ​​в 1914-1932 годах. Он поставляется примерно в 10 различных конфигурациях с сеялками двух разных размеров.Если вы сможете получить один из них, вы выбросите свой Earthway в мгновение ока», — говорит Джефф.

Ниже показана сеялка Lynchfield, изготовленная в Миннесоте, в которой используются диски для семян разного размера. Сделано в Миннесоте. Эта сеялка изготовлена ​​из алюминия и практически ничего не весит. По словам Джеффа, их много вокруг. Вам просто нужно разобрать их и почистить.

Модельный ряд мотоблоков и навесного оборудования Джеффа, которые он привез для демонстрации.

После выступления Джеффа мы перешли к снаряжению Джилл.Джилл признает, что она не такая красивая, как Джеффс… «Не потому, что он не пользуется своей, я просто не мою свою», — говорит она. Но и Джефф, и Джилл согласны с тем, что инструмент не обязательно должен быть красивым, чтобы выполнять свою работу.


Джилл начала со своего трактора Bolens — первого, который у нее появился — без двигателя, но с множеством полезных приспособлений. Bolens довольно сильно раскачивается, поэтому она опасается использовать его для обработки почвы в поле, но он отлично подходит для подготовки грядки. «Мы были очень мокрыми, и у нас было около 2 футов песчанки, чтобы бороться на всем участке.Мы косили его, затем я прошел утиными лапами на Боленсе и очистил чуть ниже корневой линии звездчатки, а затем оторвал ее от грядки. Это было превосходно. Теперь наша почва может просохнуть, тогда мы пройдемся со стойками, вскроем почву и вспахиваем. Я не знаю, что бы мы делали без него».

О приобретении двигателя: «Проверьте, какой двигатель вам нужен — вы должны изучить схемы болтов, выравнивание вашего двигателя по отношению к кузову и нужен ли вам мотор-редуктор.Инструкции доступны в Интернете — пользуйтесь ими и спрашивайте у знающих людей», — говорит Джилл.



У Джилл тоже есть BCS. Джефф говорит: «BCS — отличный культиватор, но не культиватор. У него не хватает дорожного просвета и конфигурация культиваторов не очень. БКС отлично подходит для основной обработки почвы, но после этого нужно повторно культивировать, не глубже 5 см. Не продолжай поднимать сорняки». Был задан вопрос о навесном оборудовании для БКС. Джилл ответила: «Угол крепления BCS не подходит для многих наших орудий; мы использовали окучник/бороздник, но с очень ограниченным использованием.”

«Когда мы получили Bolens, мы также получили Super Tuffy от Planet Junior (на фото ниже, слева). Это как колесная мотыга с усилителем. Вождение до смешного весело, и я смеюсь, как сумасшедший, когда использую его. Он великолепен в высоком туннеле, потому что им легко маневрировать в ограниченном пространстве. Я оснастил небольшой инструментальный брус новыми стремянными мотыгами. Он немного перегружен, но отлично подходит для выращивания с небольшим весом».

Также на фото ниже (перед Джилл) изображена ее Планета-младший. сеялка. «До этой сеялки я использовал европейскую сеялку Johnny’s. Я до сих пор использую 6-рядную сеялку Johnny’s. Эта штука безумно тяжелая — отлично подходит для определенных условий. Если я чрезмерно подготовлю грядку и поднимусь в гору… это как в спортзале на ферме – она утонет на 4 дюйма. Что мне в этом нравится, так это то, что выходит весь семенной бункер. Не нужно пылесосить или переворачивать все это вверх дном».



В этой сеялке железного века Джилл отсутствуют несколько важных деталей, таких как ручки и цепи.Джефф объяснил, что петли — это то место, куда вы надеваете утиные купюры, так что это становится своего рода колесной мотыгой. Эта модель представляла собой комбинированный агрегат с разделенной осью, поэтому ее можно было присоединить к другой и использовать как двухколесную мотыгу. На боку рядом с железным веком лежит сеялка Midget, которую Джилл с удовольствием использует: «Джефф поделился некоторыми новыми инструментами для нее. Я очень рад использовать его. Мне говорили, что люди кладут его на колесную мотыгу или на метлу. Нет ни малейшего шанса, что я смогу посадить ровный ряд метлой… так что мы посадим его на колесную мотыгу.

Джилл также принесла несколько колесных мотыг. Справа — современная колесная мотыга Glaser со стременем, которая была первым ручным инструментом, который был у Джилл и которым она часто пользуется. Посередине двухколесная мотыга. Джилл сказала: «Эксперты говорят мне, что это копия планеты-младшего, может быть, из серии Юпитера. У него есть инструменты Planet Jr., и у меня есть много разных инструментов для него. Инструмент Haas также работает здесь — есть много возможностей для изменения. Мы можем настроить его для работы между строками или над строками.

Однажды мы подготовили грядку с томатами, заложили полив, а потом пошел дождь и сорняки, прежде чем я успел уложить почвопокровное. Я пропустил ирригационную трубку через [ножи] и пробежался по ряду… и он был скользким! Со стременем это было бы невозможно».

Ряды тракторов и инструментов Джилл.

Старые производственные поля Джилл имеют ширину 3 фута с травяными дорожками. Хотя многие люди думают, что им бы понравились такие травянистые дорожки, Джилл теперь находит их немного громоздкими; ферма требует много скашивания, а сползающие края могут зацепить орудия.Ее новая производственная площадка представляет собой открытое поле. Джилл также использует трехмерное электрическое ограждение, чтобы отпугивать оленей от своих грядок. Хотя олени могли легко перепрыгнуть высоту, их смущает визуальная глубина барьера.

Перси, альпака, дарит «нюхать».

Внизу Джилл вешает полки на боковые доски своего высокого туннеля для начала. Края высокого туннеля трудно обрабатывать — это решение повышает ценность проблемной зоны!

Джилл показывает присутствующим комнату для проращивания, примыкающую к южной стороне дома Джилл и Шона, с внутренней и внешней дверями.

Собери себе двух- и четырехколесный трактор

Пол Дэвенпорт начал строить тракторы более двадцати лет назад из деталей, которые он выуживал в основном из старых моделей Фордов модели А. Теперь он говорит, что слишком стар для такой работы, но все еще продает чертежи двухколесной модели с мотором в две с половиной или шесть лошадиных сил, а также четырехколесного, четырехколесного -приводная, шестисильная модель.

Особенностью, которой больше всего хвастается Пол, является прочность его тракторов: «Эти детали изначально были рассчитаны на мощность 24-сильного двигателя.С этими небольшими двигателями они прослужат почти бесконечно.» Некоторые детали включают стандартную трансмиссию модели А с тремя скоростями вперед и назад, тормоза для поворота и управления, а также обычные колеса и шины (или шины для навесного оборудования).

Вы можете собрать это четырехколесный, полноприводный трактор из набора Davenport.Paul Davenport

Двухколесный трактор Davenport имеет дышло с одним штифтом для быстрой смены навесного оборудования.

Paul Davenport V

Фактическую стоимость строительства трудно оценить.Это во многом зависит от того, насколько вы хороши в халтуре и сколько работы вы можете сделать для себя. Вам нужно будет выполнить определенное количество операций по резке, сверлению и сварке, или, возможно, вам придется помочь местному сварщику.

На чертежах показано простое, но практичное дышло, которое выдвигается перед осями для лучшей управляемости. Один штифт позволяет быстро менять навесное оборудование. С двигателем мощностью две с половиной лошадиных силы на двухколесном тракторе Пол может тянуть девятидюймовый плуг глубиной восемь дюймов на пониженной передаче.Четырехколесный агрегат может тянуть 12-дюймовый плуг на глубину 10 дюймов по легкой и средней почве. Гибкость в центре, удержание всех четырех колес на земле, независимо от рельефа местности, в сочетании с полным приводом придает этой машине «сенсационную тяговую силу».

Компания Paul’s Tractor Co. 8520 Cherry St Fontana, CA 92335

Тракторы Gravely Convertible

Двухколесные тракторы Gravely Convertible

имеют полноступенчатую трансмиссию, приводящую в движение отдельно оба колеса и вал отбора мощности для навесного оборудования. Модели мощностью 8, 10 и 12 л.с. двигатели обеспечивают мощность, соответствующую рабочим требованиям, и работают с передним, нейтральным и задним ходом. Навесное оборудование включает серповидную планку; роторные и цеповые косилки; плуг, подметальная машина и воздуходувка для снега; самосвальный прицеп; а для сада — бороздоотделитель, культиватор, лопата и роторный культиватор.

Эта роторная косилка Gravelypowerunithasa, прикрепленная к передней части, имеет двойные колеса для лучшего сцепления с дорогой и рулевую колонку. Кларк-Гравфи Корп.

Gravely Division of Clark-Gravely Corp. One Gravely Lane Clemmons, NC 27012

Феррари

Ferrari перевозит три модели мотоблоков с дизельными двигателями воздушного охлаждения мощностью от 7 до 21 л.с. Система впрыска топлива означает отсутствие свечей, точек, магнето или карбюратора. Прямой привод устраняет необходимость в цепях или ремнях. Средний диапазон, 14 л.с. модель имеет четыре передние и две задние скорости, а также коробки отбора мощности, каждая с двумя скоростями. Ширина обработки почвы составляет около 30 дюймов, и на агрегате легко размещаются косилка, снегоочиститель, прицеп, опрыскиватель, плуги и даже настольная пила.

Ferrari с румпелем Ferrari International, Inc.

Ferrari International, Inc. 6104 Avenida Encinas Carlsbad, CA 92008

Феррари С.П.А. Officine Meccaniche 120-15 Ltiizara Reggto Emilia. Италия

Шагающие тракторы Pasquali

Шагающие тракторы Pasquali итальянского производства. много мс, от 7 до 18 л.с. Все они оснащены четырехтактным дизельным двигателем с воздушным охлаждением. Модели меньшей мощности, от 7 до 14 часов.с., иметь четыре скорости вперед и две назад; более мощные агрегаты имеют скользяще-ключевую передачу с синхронизатором, работающим на двенадцать скоростей — девять вперед, три назад — со скоростью от 0,6 до 16 км/ч. Все модели имеют два вала отбора мощности, верхний синхронизирован со всеми скоростями коробки передач, а нижний – с двумя независимыми скоростями. Поворотный румпель автоматически отключается при включении задней передачи, а рукоятки полностью регулируются.

Pasquali имеет необычную привлекательность, предлагая более 70 навесных приспособлений для своих мотоблоков.Их список приложений настолько обширен, что для их описания потребуется книга на 200 страниц. Все

Модель Pasquali 946 Pasquali U.5.A.

можно получить по запросу через дилера в Соединенных Штатах с предоставлением двенадцатинедельного срока поставки.

Паскуали США Верона, Висконсин 53593

Паскуали: Macchine Agricole s.p.a. Via Nuova, 30 Calenzano (Firenze) Пама-Каленцано, Италия

Шагающий трактор EDKO

Трактор EDKO имеет раму размером 1/4 дюйма на 3 дюйма и рукоятку 11 калибра с

.EDKO Mfg., Inc.

трехпозиционная регулировка. Он оснащен двигателем мощностью 5 л.с. бензиновый двигатель с редуктором шесть к одному и ручным стартером. Он имеет две скорости вперед с задним ходом «мертвец» (1,25 мили в час). Низкая скорость колеблется от 1 до 1,75 мили в час, высокая скорость от 2 до 2,75. Он имеет прочную систему цепного привода со стальными шкивами с двойным разрезом и 11-дюймовую ось с дорожным просветом и храповым колесом. Ширина колес регулируется от 17 до 23 дюймов на модели

.

с шагом 1 дюйм для каждого колеса. Для замены следующего навесного оборудования: 7-дюймового плуга с сошником, диска, шестизубого культиватора, разрыхлителя, 40-дюймового отвала, колесных грузов и цепей инструменты не требуются.

ЕДКО Мфг.» Inc. 2725 Second Ave. Des Moines, IA 50313

Хабан Power-Trac V

Цепная передача с одной скоростью вперед и назад предусмотрена только в двигателе мощностью 5 л.с. размер. 3 л.с. модель не имеет реверса. An

Продолжить чтение здесь: BttdurM6Q0

Была ли эта статья полезной?

Часто задаваемые вопросы — Земляные инструменты

По большей части: NO , так как БОЛЬШИНСТВО компонентов одинаковые:

  1. Модели 750 и 749/852/853 имеют одинаковый корпус главной передачи и внутренние шестерни/валы;
  2. Стандартные газовые двигатели одинаковы;
  3. Руль одинаковый;
  4. Сцепления моделей 749 и 750 одинаковые.

Отличия 750 от 749/852/853 следующие:

  • 750 имеет более тяжелое крепление ВОМ: встроенная быстроразъемная система увеличенного размера, которая позволяет использовать навесное оборудование для обработки почвы с большим вертикальным усилием (а именно, возвратно-поступательную лопатку и 33-дюймовый культиватор).

  • 750 имеет более крупные стандартные колеса по сравнению с бензиновыми моделями 749/852/853 (конечно, колеса на 749/852/853 можно модернизировать за символическую плату).

  • 750 имеет внешние зубчатые редукторы на осях для снижения путевой скорости. Сравнивая 749/852/853 со стандартными колесами и 750 со стандартными колесами, 750 медленнее примерно на 20%. Более низкие скорости желательны для некоторых почвообрабатывающих орудий, особенно для лопаты… однако более низкие скорости НЕ являются преимуществом для скашивания/уборки сена любого размера!

  • 750 предназначен для установки чугунных передних противовесов заводского изготовления (устанавливаемых непосредственно за двигателем) в качестве противовеса тяжелому почвообрабатывающему орудию, такому как лопата и борона. (Вес, указанный для 750 на веб-сайте BCS America, ВКЛЮЧАЕТ эти дополнительные веса, поэтому он кажется намного тяжелее, чем 749/852/853!! Это НЕ потому, что трансмиссия тяжелее… на самом деле, корпуса трансмиссии и все внутренние шестерни имеют ИДЕНТИЧНЫЙ РАЗМЕР на BCS 749 и 750)

Эти различия приводят к следующим преимуществам/недостаткам модели 750:

Преимущество: Модель 750 будет работать с возвратно-поступательным лопаточным устройством и 33-дюймовыми культиваторами (стандартными или усиленными).Модель 749/852/853 не будет работать с лопатой и совместима с румпелем максимум 30 дюймов.

Недостаток: Встроенная система быстрого соединения на 750 уникальна только для этой модели трактора. Это означает, что орудия, сконфигурированные для любой другой машины BCS, не подойдут к ней без адаптера или, возможно, двух адаптеров. Кроме того, хотя мы предлагаем навесное оборудование нескольких производителей со «встроенным быстроразъемным соединением» для BCS 749/852/853, НИ ОДИН производитель навесного оборудования не производит навесное оборудование со «встроенным быстроразъемным соединением» для 750. (Поскольку мировые продажи модели 750 настолько низки, производителям навесного оборудования невыгодно производить муфту ВОМ специально для нее.) Таким образом, даже если вы покупаете у нас новое навесное оборудование, его установка может стоить дороже BCS 750, потому что может потребоваться адаптер (или два). ОДНАКО, если навесное оборудование, приобретаемое с моделью 750, относится к навесному оборудованию марки BCS, для этой модели, как и для многих других моделей BCS, действует акция «Бесплатные» быстросъемные компоненты (см. страницу специальных предложений)

.

Недостаток: Косилка 750 довольно медленная для кошения любых размеров.Зубчатая передача, которой оборудован 750, предназначена для обработки почвы (особенно для перекопки, которая требует очень низкой скорости хода).

Недостаток: Два 38lb. дополнительные передние противовесы, если они установлены, необходимо снять практически для всех навесных орудий с передним ВОМ (косилки, снегоочистители и т. д.), поскольку они делают двигательную часть машины слишком тяжелой для правильной балансировки с этими навесными орудиями. Заводские гири также довольно дороги: около 125 долларов за пару. (В отличие от этого, мы предлагаем наши собственные недорогие системы передних грузов для других моделей тракторов, которые мы продаем, которые также подходят для 750 и выполняют ту же цель… см. нашу страницу аксессуаров )

Короче говоря, есть причина, по которой наше соотношение продаж 749/852/853 к 750 составляет примерно 100 к 1.Для правильного применения (работа с лопатой и, возможно, другими орудиями) 750 является подходящей машиной. Но в подавляющем большинстве случаев в линейке BCS 749/852/853 являются лучшим универсальным выбором.

Навесное оборудование для мотоблоков — усовершенствование и модернизация основных рабочих органов

Навесное оборудование для мотоблоков всегда вызывало особый интерес у самодельщиков. Простое и в то же время универсальное устройство силового агрегата средних и тяжелых мотоблоков позволяет создавать несколько видов навесного оборудования. А это значит, что все эти относительно простые приспособления сделают мотоблок реальным конкурентом современному трактору.

Самодельное навесное оборудование для мотоблоков

Для мотоблоков средней и большой мощности поставщики и производители сегодня предлагают огромное количество навесного и навесного оборудования, обеспечивающего механизацию многих операций. Однако, несмотря на такие заманчивые предложения и готовые варианты поставки комплектов, многие владельцы предпочитают делать навесное оборудование для мотоблока своими руками.И причина не в том, что самоделки дешевле. Отнюдь, если брать стоимость материалов, то это абсолютно не так. Проблема кроется в другом. Инвентарь для мотоблока своими руками – это, в большинстве своем, универсально подобранные по своим качественным параметрам инструменты, отвечающие потребностям конкретного человека.

Такой подход к формированию парка сельхозтехники позволяет учесть все возможные особенности как участка, так и самого владельца в процессе проектирования и комплектации инвентаря. .

Разрабатываемое для блока оборудование условно подразделяется на оборудование:

  • универсального назначения;
  • узкоспециализированная направленность;
  • вспомогательное оборудование и приспособления для упрощения управления мотоблоком.

К универсальным средствам относятся прежде всего адаптеры и всевозможные прицепы, которые делают мотоблок универсальной транспортной платформой как для перевозки грузов, так и в качестве удобного транспортного средства.Некоторые модели мотоблоков способны развивать скорость до 25 км в час. Хотя до комфорта минитрактора здесь еще далеко, ходить пешком уже не придется.

Узкоспециализированные виды оборудования чаще всего предназначены для выполнения только 1 или максимум 2-х операций. Однако это самые востребованные орудия с точки зрения потребительских качеств для качественной обработки почвы, выполнения операций по уходу за посевами, заготовки кормов и даже используемые в строительстве. Отчасти следует отметить, что среди самоделок специального назначения преобладают относительно простые виды орудий – плуги, фрезы, окучники. Это то, что можно сделать из подручных материалов и с помощью самого простого электроинструмента. А вот более сложные элементы изготавливаются с использованием узлов от другого оборудования.

И, конечно же, то, что облегчает управление – противовес для мотоблока, колесные грузы и противобуксовочные цепи, все это позволяет работать с агрегатом круглый год.

Самоделки на мотоблок

Вопрос, с чего начать проектирование навесного оборудования для мотоблоков, вполне резонный. Дело в том, что почти все мотоблоки комплектуются прицепами заводского образца, рассчитанными на использование стандартных видов техники. Необходимо уточнить, что именно стандартная комплектация не отвечает запросам покупателей – прицепные системы оказываются слишком нежными и хрупкими при использовании в жестких условиях эксплуатации.

Для отечественных мотоблоков прицепы в основном изготавливаются из стали сварным способом, а для массового китайского производства в основном из чугуна, или сплава металлов. Понятно, что для одного корпуса плуга не выдержит даже самый мощный чугунный переходник.

Потому что первое, что нужно создать, это плуг своими руками, прицепленный к мотоблоку. Здесь за основу конструкции лучше взять стандартную схему – переходник представляет собой шарнир с возможностью фиксации плуга в разных положениях, что особенно удобно при вспашке небольших участков, когда плуг используется как с левым, так и с правый клинок.

Сам переходник рекомендуется изготавливать с возможностью фиксации не только вертикальных, но и горизонтальных плоскостей с помощью талрепов и болтовых соединений.

Этот вариант поможет использовать его и для вспашки, и для окучивания, и для установки адаптера сиденья для косилки или граблей для ворошения сена на сенокосах..

Универсальный прицеп к мотоблоку

Наличие прицепа обеспечивает мобильность, ведь одно дело управлять мотоблоком с уже установленными агрегатами, другое когда плуг, фрезу или картофелесажалку просто грузят на прицеп и перевозят мотоблоком .

Рассчитывать параметры прицепного оборудования для мотоблока необходимо исходя из его мощности, принцип тут простой – 1 литр. с участием. означает возможность перевозки 100 кг полезной нагрузки на тележке. Самая простая и надежная схема — одноосный прицеп с центральной нагрузкой на ось. И хотя грузоподъемность такого прицепа небольшая, всего до 500 кг, этого вполне достаточно, чтобы установить на прицеп сиденье и управлять мотоблоком, сидя на прицепе..

Здесь самое сложное — подобрать необходимые комплектующие. Проще всего использовать готовые детали. Например, ступица для мотоблока своими руками делается из автомобильной, для легковых автомобилей. Это позволяет использовать для оснащения агрегата стандартные автомобильные колеса и шины. С другой стороны, ступица от вазовской классики отлично подойдет для изготовления других полезных самоделок — проушин, лебедок, колесных грузиков.

Для прицепа в основном используется прямоугольная трубная конструкция, но в качестве основы рамы может использоваться как швеллер, так и двутавр. Борта для прицепа лучше предусмотреть съемными. Желательно сразу предусмотреть возможность установки на платформу нескольких типов плат:

  • деревянные или металлические для перевозки сыпучих грузов;
  • облегченная, сетка для заготовки зеленой массы для животных;
  • складной, с возможностью увеличения полезной площади для перевозки сена.

Но чтобы комфортно передвигаться по дорогам, стоит сделать крылья для мотоблока.Если есть возможность, сразу установите на них брызговики. Ведь не все дороги имеют асфальт и твердое покрытие.

Мотоблок с прицепом нельзя назвать транспортным средством по закону, на сегодняшний день нельзя, но это не значит, что прицеп не должен быть оборудован средствами световой сигнализации.

Обязательно установите на прицеп не менее 4 светоотражающих элементов – 2 красных сзади и 2 белых спереди. Это поможет водителю идентифицировать транспортное средство в темноте..

Инструменты для обработки почвы — плуг и плуг для мотоблока своими руками

Прежде чем делать навеску на мотоблок для обработки почвы, следует определиться, что важнее и расставить приоритеты в плане техники обработки участка. Для больших площадей, используемых под посадку картофеля, корнеплодов, зерновых культур, лучшим вариантом будет плуг для мотоблока, сделанный своими руками. Чтобы было проще и легче. А вот для грядок под овощные культуры, для обработки полос между рядами огорода или для окончательной обработки под посадку лучше сделать фрезу.Это значительно облегчит дальнейшую работу.

При готовой сцепке на мотоблок самое сложное в изготовлении плуга — это его форма. Корпус имеет форму, которую сложно сформировать и поэтому плуг лучше делать из нескольких компонентов. Сошник для мотоблока своими руками лучше сделать из стали. Большое усилие, которое будет испытывать этот элемент, не должно приводить к его деформации. Более того, именно сошник отвечает за глубину опускания плуга.

Лемех плуга должен быть изготовлен из максимально твердого металла. Это часть плуга, которая врезается в землю и прорезает ее пласт. Прочность и мощность этого элемента позволит вам работать плугом как в условиях пашни, так и делать предварительную обработку целины. Несмотря на сложность конструкции клинка, сделать его достаточно просто. Для изогнутого лезвия лучше взять готовую круглую или овальную заготовку. Сделайте из него отвал согласно чертежу.Умельцы для этого обычно используют большие трубы диаметром от 350 мм или газовые баллоны. При этом лезвие получается практически идеальной формы.

Одним из вопросов, как сделать плуг для мотоблока, будет изготовление полевой доски – стабилизирующего элемента для плуга, задающего направление его движения при работе на пашне.

Плуг для мотоблока своими руками так же, как и плуг, собирается из нескольких элементов. Правда, для применения плуга при обработке почвы лучше предусмотреть отвал из арматуры, чтобы во время обработки почва максимально разрыхлялась при повороте пласта.В конструкции плуга лучше предусмотреть не фронтальный отвал, а двусторонний с арматурными стержнями.

Фрезер для мотоблока своими руками

Навесное оборудование для мотоблока в виде почвенной фрезы может применяться в основном для легких и средних агрегатов. Для тяжелых моделей с раздельным отбором мощности и передачей крутящего момента на прицепные агрегаты для мотоблока оптимальными будут фрезы с цепным приводом.

Простейшими фрезами для рыхления почвы могут быть четырехсегментные поршневые фрезы.Конструктивно такой резец представляет собой трубу, на которую жестко посажены сабельные резцы. У средних и легких агрегатов полуоси для мотоблока делают разборными. Таким образом можно регулировать ширину и скорость обработки почвы. При установке двух сегментов с каждой стороны редуктора скорость обработки значительно выше. Правда, ширина в этом случае будет небольшой. Для полуосей из двух и даже четырех элементов рабочую ширину можно увеличить до 1,5 метра.

Навесные узлы для мотоблока своими руками изготавливаются из профильной трубы.Профиль проще установить на колесный редуктор. И артикулировать их при наращивании намного проще и легче..

Достаточно просто вставить их друг в друга и зафиксировать шпильками. Полуоси для мотоблока своими руками изготавливаются из квадратной или шестигранной трубы с толстыми стенками. На 1 комплект фрез вам понадобится:

  • трубы для корпуса полуоси с толщиной стенки 2,5-3 мм и длиной 50-80 см;
  • для соединения отрезков труб меньшего диаметра длиной 50-60 см;
  • 8 саблевидных элементов для рабочего органа;
  • хомуты на полуоси – 4 шт.;

Сами фрезы рекомендуется изготавливать из стальной полосы толщиной 5 мм и более.Лучшим решением для изготовления резцов является использование кованого металла. В этом случае прочность выше и нет необходимости часто затачивать инструмент. Рекомендуется при разработке формы фрезы для мотоблока своими руками использовать чертежи наиболее удачных моделей – саблевидной, изогнутой или фрезы с треугольным остроконечным элементом.

Дисковый культиватор для мотоблока

Одним из самых популярных видов навесного оборудования для мотоблока в период ухода за растениями летом является культиватор.Сделать полироль для мотоблока своими руками можно:
  • по примеру классического культиватора в виде прицепного рыхлителя;
  • в виде дисковых окучников, используемых для обработки корнеплодов.

Технология обработки предусматривает проход мотоблока между двумя рядами посевов или при использовании многокорпусного культиватора из трех и даже четырех рядков.

Окучник-рыхлитель

может иметь в одном корпусе несколько видов орудий:
  • рыхлитель;
  • два двухотвальных плуга-плоскорезы;
  • 2 дисковые бороны для формирования гребней;
  • два диска для защиты растений.

Диски защиты растений для мотоблока своими руками обычно изготавливаются из листовой стали. В зависимости от назначения устройства, для которого они будут применяться, рассчитывается их диаметр. У фрез обычно диаметр меньше, чем у фрез на 5-7 см, а у культиватора они должны быть на 30-35 см в диаметре. Просто при фрезеровании площадь растения обычно имеет небольшую высоту. Но возделывание проводят, когда растения достигают значительного роста, и их поломка на этом этапе может закончиться гибелью овощной культуры.

Диски средних размеров могут быть универсальными, диаметром 20-25 см. При этом к каждому виду крепления необходимо предусмотреть универсальный тип крепления.

Вспомогательное оборудование для мотоблока

Среди необходимых доработок мотоблока в виде навесного оборудования рекомендуется изготовить, кроме всего вышеперечисленного, следующие элементы:
  • колеса с грунтозацепами для работы на рыхлом грунте;
  • подъемник
  • ;
  • навесная лопата для снега.

Для колесных конструкций, используемых в качестве движителей мотоблока на пашне, применяют колеса с резиновыми бандажами. Как самому сделать колеса для мотоблока с грунтозацепами подскажет опыт и умение работать с готовыми конструкциями, например, со стальными дисками от автомобильных колес.

Для этого нужно:

  • 2 стальных диска от автомобиля;
  • уголка 25х25 см;
  • электросварка;
  • болгарский;
  • рулетка и карандаш.

Уголок нарезается на отрезки по 35-40 см. Края диска размечены на равные сегменты. Лучше всего, если их будет 8 или 10. Делаются метки и в местах меток привариваются уголки.

Подъемник для мотоблока своими руками лучше сделать из куска трубы диаметром 100 мм. Сам подъемник выполнен в виде ролика на кронштейне. При необходимости он меняет свое положение и дает возможность поднять мотоблок на опору.В обычном положении подъемный вал находится впереди машины и используется как опорный каток при преодолении канав и выбоин.

Ковш для мотоблока своими руками рекомендуется собрать, если вы планируете использовать его в качестве снегоуборщика.

Ведро можно изготовить:

  • из листового металла толщиной 1,5-2 мм;
  • жесткий пластик с ножом внизу из металлической полосы;
  • из фанеры толщиной 8-10 мм или OSB 10-12 мм.

Ковш жестко закреплен на раме мотоблока. Для облегчения работы можно сделать поворотное устройство для изменения угла наклона режущей плоскости к поверхности дороги.

Для того, чтобы ковш работал долго, перед кронштейном проводится опорная лыжа. Это сделает уборку более безопасной. Режущая поверхность будет находиться на определенной высоте над землей и не касаться земли.

Можно без больших затрат усовершенствовать отечественные автомобили под свои требования.Ведь навесное оборудование для мотоблока можно собрать самостоятельно, сделав все своими руками.

Работа мотоблока с навесным оборудованием — видео

Двухколесный трактор и благодарность

Во-первых, наше новейшее приобретение усадьбы
1967 Simplicity Model W Walking Tractor, когда-то проданный Montgomery Ward.
Показан с навесным плугом, наш снегоуборщик оснащен двигателем Briggs & Stratton мощностью 8 л.с.

Мы искали один из них в течение многих лет! Не конкретно эта марка или модель (прогулочный трактор Simplicity Model W 1967 года), но мы давно хотели двухколесный (также известный как мотоблок или шагающий) трактор. Наконец-то все совпало: цена, средства, расположение, наличие и исправность! Бонусом было то, что к нему прилагалось довольно много инструментов и оригинальных руководств по эксплуатации.
Когда-то широко использовались и были широко доступны двухколесные тракторы; они все еще находятся в других частях мира. Это идеальный рабочий трактор для небольших площадей, таких как наша, и особенно для некоторых небольших участков, которые мы хотим использовать для выращивания (см. «Газон должен уйти»).

Мы нашли наш на Craigslist.За 1000 долларов он включал роторный снегоочиститель, снегоочиститель, скребок, культиватор, садовый культиватор, роторную газонокосилку, колесные грузы и два оборотных плуга. Конечно, нам не нужен снегоочиститель, но Дэн обнаружил, что снегоуборочный плуг отлично подходит для перебрасывания куч мульчи из древесной щепы. Косилка изрядно поржавела, но мы все равно не будем ею пользоваться. Из двух оборотных плугов один был старый, который даже не шел с этим трактором (другая навеска). В той, что шла с ним, отсутствовала часть, сошник.

Сошник отсутствовал, поэтому Дэн сделал его из пильного диска.

Сошник представляет собой круглый диск, который вы видите на фотографии выше. Он делает вертикальный разрез в почве перед лемехом. Не у всех плугов есть сошники, преимущество заключается в том, что лемех срезает чище. Сошник также разрыхляет почву, позволяя плугу подрезать борозду, проделанную сошником. Дэн сделал это из лезвия настольной пилы. Это работает, но проблема заключается в том, чтобы установить его на кронштейн, чтобы лезвие вращалось (что-то, что он все еще настраивает).

Так как это сделать?

Здесь росла моя озимая пшеница.

Следующий шаг – разбить большие комки на более мелкие рыхлые. Для этого нам понадобится дисковая борона, которой не было в комплекте с трактором. Иногда они появляются на Craigslist, но немного поискав в Интернете, мы нашли подходящий вариант, который мы смогли заказать в Sears (вы можете в это поверить?).
Дисковая борона Brinly-Hardy.Можно использовать даже с квадроциклом!

У этого есть застежка на рукаве, которую Дэн может приспособить. Для дополнительного веса в кронштейн сверху вставляются шлакоблоки. У нас есть бесплатная доставка в ближайший магазин Sears, и она должна быть доставлена ​​в течение недели!

Хотите узнать больше? По-настоящему хорошую статью о садоводстве с помощью мотоблока см. в отчете «Садовый трактор о садоводстве в последние времена» (спасибо, Мэтт).

Теперь спасибо. Трактор любого сорта казался нам невозможным, потому что даже подержанные стоят дорого.Как и многие другие, мы боремся от зарплаты к зарплате, постоянно пытаясь быть хорошими распорядителями тех небольших денег, которые у нас есть. Дэн несколько раз терял работу, и, хотя уровень нашей готовности был обнадеживающим, финансовое положение от этого не улучшилось. Я мог бы разместить «баночку для чаевых» на боковой панели или ссылку для пожертвований, но решил заработать. Большая часть денег на покупку нашего нового для нас мотоблока поступила от гонораров за мою книгу. Если вы приобрели копию, вы помогли нам купить этот трактор! За это я выражаю вам свою самую сердечную благодарность.Я решил, что все деньги, которые я заработаю, будут вложены в нашу усадьбу. Большое спасибо за то, что вы являетесь частью этого.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
