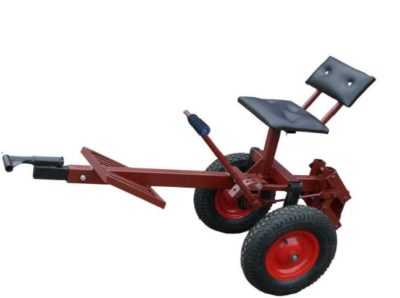

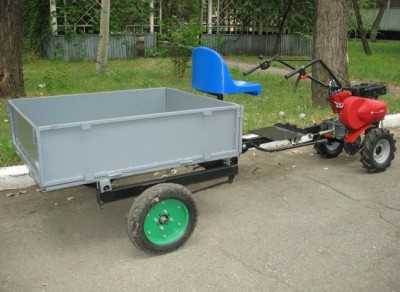

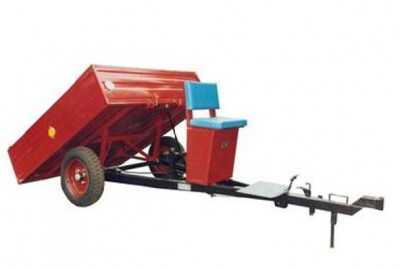

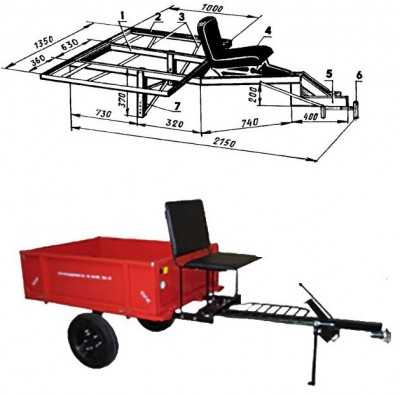

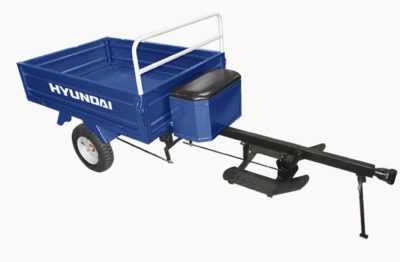

Прицеп к мотоблоку

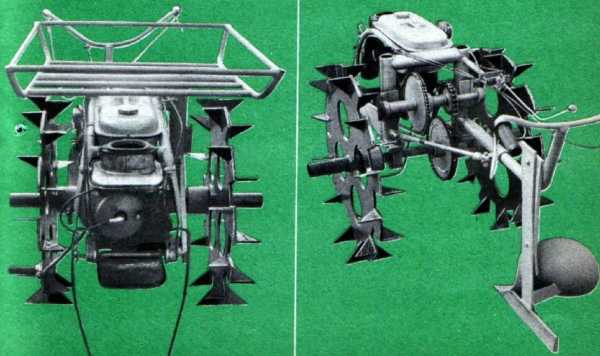

Самодельный мотоблок

Работа с мотоблоком

Снегоуборщик для мотоблока

Снегоход из мотоблока

Как выбрать мотоблок

Минитрактор из мотоблока

Еще пару десятилетий назад мелкие дачники и садоводы на территории постсоветского пространства обрабатывали землю на своих участках при помощи лопат. А более тяжелой техникой пользовались лишь фермеры, для которых земля была основным источником дохода.

Сейчас практически любой дачник может позволить себе приобрести на дачу такую технику, что обеспечит ему высокую производительность.

Два основных помощника для дачника являются мотоблок и мотокультиватор. Что же они из себя представляют?

Разница между мотокультиватором и мотоблоком

Разница между мотокультиватором и мотоблоком заключается в их мощности и производительности. Так, например мотокультиватор использует только фрезы. Они нужны для взрыхления почвы — это основное и, пожалуй, единственное предназначения культиватора.

Конечно, если вы купили профессиональный тяжелый культиватор, вы также можете купить к нему в комплект резиновые колеса.

Если у вас легкий культиватор, вы сможете обойтись и фрезами.

Типа мотокультиваторы

  1. легкие мотокультиваторы
  2. средние мотокультиваторы
  3. тяжелые (профессиональные) мотокультиваторы

Двигатели легких версий обладают мощностью в 4 л.с. при весе культиваторов в 30 кг. Средние устройства весят от 50 до 90 кг и имеют двигатели 5-7 л.с. Сила тяжелых культиваторов — от 8 л.с., а и вес превышает 80 кг.

Они разделены по мощности и по типу двигателя. Так, легкие и средние культиваторы имеют 2-тактные бензиновые двигатели.

Легкие культиваторы могут иметь электродвигатель, правда такие очень ограничены в своих возможностях. Если у вас земельный участок до 6 соток, тогда вам скорее подойдет легкий культиватор.

Тяжелые имеют 4-тактный бензиновый двигатель. Очень редко — дизельный.

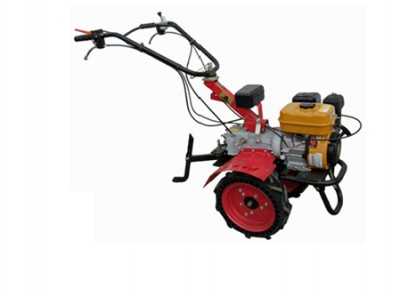

Возможности мотоблоков

Мотоблоки предназначены для вспахивания земли, для работы на более трудных и тяжелых почвах.

Мотоблоки используют два вала. На одном установлены колеса, которые двигают его, на другом валу — фрезы. В основном производители делают мотоблоки с 2-тактными и 4-тактными бензиновыми и дизельными двигателями.

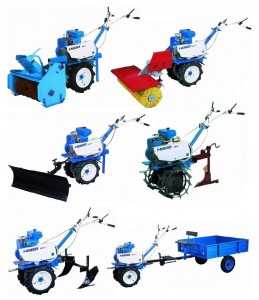

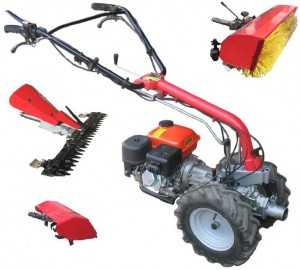

На мотоблок можно установить разнообразное дополнительное и навесное оборудования, в отличие от мотокультиватор. То есть  при желании можно купить сено- или газонокосилку (разница в регулировке под рост травы), навес для уборки снега и сельскохозяйственных отходов. Также, вы можете приобрести к мотоблоку прицеп для перевозки грузов.

Когда вы выбираете мотоблок, подумайте о возможностях его редуктора. Присмотритесь к типу сцепления,  существует два типа сцепления: клиноременное и дисковое (также многодисковое). Последнее ставят иностранные фирмы с качественной продукцией, безупречной репутацией и высокой ценой.

Гораздо практичнее дисковые сцепления. Если вы купили агрегат с клиноременным сцеплением, будьте готовы, что вам придется регулировать ремни, делать своевременную замену и постоянный контроль за натяжением ремня мотоблока.

Выясните у продавца, поддаются ли трущиеся детали редуктора смазке, защищены ли детали редуктора от попадания в них пыли и грязи.

Что лучше мотоблок или мотокультиватор

Конечно, считается, что у мотоблока гораздо большая мощность и он способен выполнить намного больше работы, чем мотокультиватор.

Мотоблок делят на легкие, средние и тяжелые. Так, тяжелые имею две передние и одну заднюю передачу, а их трансмиссия похожа на трансмиссию легкового автомобиля. Тяжелые мотоблоки могут регулировать мощность при использовании навесного оборудования, чего нет у легких и средних версий.

Разница между двумя этими устройствами исчезает, когда идет речь о производительности того или другого. Иногда бывает трудно сказать, что лучше тяжелый мотокультиватор или легкий мотоблок. Сейчас производители стараются не потерять клиента,  и поэтому мотокультиваторы постоянно совершенствуются.

Тяжелый культиватор, который способен пахать на целине, в состоянии соревноваться со средними мотоблоками. Также, для некоторых профессиональных культиваторов можно достать легкие косилки.

Хотя мотоблок является более функциональным агрегатом, он в состоянии не только культивировать но и пахать землю. Среди его возможностей также присутствует уборка снега, скос травы, сбор урожая, благодаря навесному оборудованию. Из этого видно, что мотоблок более правильным выбором.

И все же, что купить: мотоблок или мотокультиватор?

Думайте сами. Все зависит от размеров вашего участка и работы, которую вы планируете на нем. Хотя логичнее было бы предположить, что если вам нужно взрыхлять землю для посевов, то, соответственно, потом надо собрать урожай, и тут пригодится что-то функциональнее, чем культиватор.

Самый лучший мотоблок как выбрать?

Выбирать мотоблок лишь по характеристикам, стоимости аппарата и его качеству — неправильно. Рассмотрите те задачи, которые должен выполнять у вас этот  агрегат и с учетом того, кто будет пользоваться им.

Деду, который ухаживает за маленьким огородом у себя на даче, не нужен тяжелый и мощный механизм, что позарез необходим фермеру. Чтобы выбрать лучший мотоблок для себя, думайте, сколько земли вам придется обработать и как вы её будете обрабатывать. Если вы не профессионал, тогда вам без надобности устройство с мощностью в 8 л.с., чтобы нацепить на него кучу ненужного вам навеса. Купите мотоблок попроще.

На что обращать внимание?

Если вы будете использовать мотоблок только в теплое время года, выбирайте мотоблок с ручным запуском. Если вам нужно будет включать мотоблок зимой при минусовой температуре, вам будет туго без стартера. Еще подумайте об охвате площади вашим мотоблоком. Чем больше высота и ширина охвата, тем меньше вам ходить взад-вперед с ним.

Важно подумать о марке вашего будущего помощника. Допустим вы выбрали для себя отечественную марку вроде «Нева» или «Салют». Они используют движки EY 20, EY 28, EY 15. Для них характерна доступность в цене и простота в обращении. Есть движки получше — EH 035, EH 025. Если вы выбрали продукцию «Hitachi», наверняка у вас стоит двигатель EX 21, EX 17, EX 13. Это наиболее мощные двигатели, с большим ресурсом.

На рынке мотоблоков и культиваторов качественно отличились немцы. Одной из лучших считается фирма Al-ko. Также известные здесь немецкие компании Solo и Manner, своим производством качественной сельхозтехники, и шведская фирма Husqvarna (Хускварна).

Хорош мотоблок «G55» компании «Grillo». Аппарат имеет 3 передние и 2 задние скорости, и работает с мощностью в 6 л.с. Вполне годится и для профессионалов-фермеров, и для садоводов-любителей. Используя такие мощности, можно пользоваться дополнительным оборудованием разных видов.



Самый лучший культиватор: инструкция для покупателей

Мы говорили выше о том, как выбрать оптимальный для вас мотоблок. В принципе, для мотокультиватора те же принципы что и при покупке мотоблока. Учитывайте для каких задач и нагрузок вы берете железо. Мощность этой техники колеблется от 1 до 8 л.с. с весом от 10 до 100 кг.

Имейте ввиду, что легкий культиватор будет постоянно выскакивать из почвы. Качественная работа с ним требует веса. Для разных целей можно купить разного качества устройство. Для повышения возможностей купите дополнительные навесы.

Конечно, мотоблоки имеют больший выбор в дополнительном оборудовании, но вы легко можете найти  для своего мотокультиватора окучник, картофелекопатель, борону или плуг при использовании их вместе с металлическими колесами.

Подумайте о стране и фирме-производителе. Многие пользуются европейской техникой, потому что она самая качественная. Хотя, если у вас не много денег, вы можете посмотреть китайское или российское производство.

motoblok-kultivator.com

Как сделать борону для мотоблока своими руками: чертежи, видео, размеры

Борона для мотоблока – навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно со вспашкой. Она может применяться при заделке семян во время посева или при выравнивании поверхности участка после грубой обработки – например, после выкапывания картошки.

Применяется такое оборудование не так часто – большинство мотоблоков относятся к культиваторному типу, и после такой обработки обычно не требуется боронование. Однако крупные мотоболки зачастую требуют наличия бороны, особенно после вспашки целинных участков, залежей или после сидератов. Боронование позволяет ускорить высыхание и прогрев поверхностного слоя земли, активирует поглощение полезных веществ из почвы и улучшает усвояемость органических и минеральных удобрений.

к содержанию ↑

Виды борон

Бороны подразделяются на следующие разновидности:

  1. Зубовая
  2. Дисковая
  3. Роторная

Зубовая борона

Зубовая борона – самая древняя из известных человеку. Представляет собой несколько рядов зубьев, которые проходят по почве при обработке, разрыхляя и разравнивая ее. Отличаются количеством зубьев – для мотоблока чаще всего применяют широкую, у которой зубья расположены в три-четыре ряда и часто.

Наиболее рационально применять ее с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и имеют повышенное сцепление с почвой, необходимое для работы.

Подвидом зубчатой бороны является пружинная, которая достаточно часто применяется при обработке сельскохозяйственной делянки трактором. При работе мотоблоком пружины вместо зубьев позволят сократить их количество и уменьшить габариты, также они редко ломаются.

к содержанию ↑

Дисковая борона

Является активной бороной. Это орудие лучше применять с мотоблоками культиваторного типа – на тяговых придется конструировать вал отбора мощности. Обработка почвы производится при помощи прорезывания ее вращающимися дисками.

Диски могут иметь прямую форму, быть развернутыми под разным углом по отношению к оси вращения, или иметь чашечную форму. Чашечные сложнее в изготовлении, но позволяют оборачивать пласт – тем самым берут на себя часть функций по вспашке. Такие диски отлично подойдут для заделки сидератов или неглубокой ранней вспашке до всхода сорняков при раннем посеве картофеля или зерновых.

Вам может быть интересна картофелекопалка для мотоблока своими руками.

Край дисков обычно делают неровной формы для того, чтобы они легче разрезали почву при вспашке, испытывали меньшее сопротивление при вращении внутри пласта.

к содержанию ↑

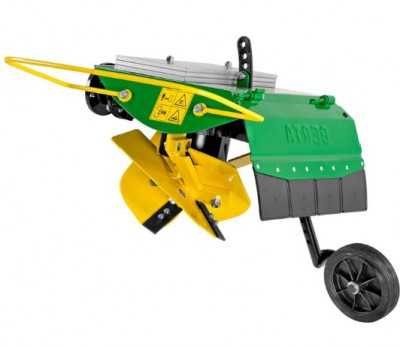

Роторная борона

Такая борона чем-то напоминает и культиватор, и дисковую борону. И в ней, и в культиваторе имеются вращающиеся зубчатые части, врезающиеся в землю и переворачивающие небольшие ее части. От культиватора она отличается малой глубиной обработки и большим количеством рабочих зубьев. В отличие от дисковой, диски ротационной бороны расположены всегда под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока – чем больше скольжение, тем сильнее должен быть изогнут зуб. При работе они протыкают почву под прямым углом, тем самым обеспечивая ее аэрацию. При выходе такой зуб слегка поддевает почву, вырывая мелкие сорняки, не успевшие глубоко пустить корни.

Работа активной ротационной бороной возможна даже после появления всходов растений – она не травмирует крупные растения и практически не повреждает их. Ее использование позволяет экономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корневой системы.

к содержанию ↑

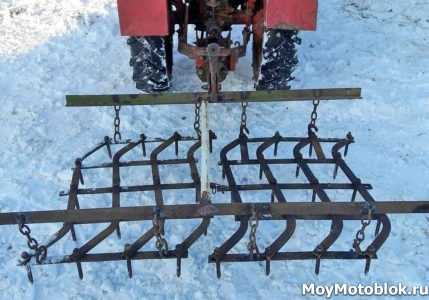

Самодельная зубовая борона для мотоблока

Она проще всего в изготовлении своими руками. Для этого достаточно будет иметь материалы, болгарку и сварочный инвертор. Позволяет выполнять допосадочное рыхление почвы и заделку мелкого посевного материала. Она не является активной бороной и подойдет для работы с мотоблоком тягового типа.

к содержанию ↑

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой решетку, к которой жестко привариваются или крепятся болтами зубья. В передней части имеет прицепное приспособление – обычно это сцепка с отверстиями, которая вставляется в трубу фаркопа мотоблока и затем фиксируется при помощи пальца. Между ней и сцепкой необходимо вваривать цепь – без этого работа будет очень тяжелой для пахаря.

Решетка должна быть достаточно прочной. Ее можно сделать из квадратных или водопроводных труб и уголков. Толщина металла должна быть не меньше 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, будут вырываться во время работы вместе с металлом трубы.

Конструкция решетки может быть в виде клетки, состоящей из продольных и поперечных элементов. Но лучше подойдет решетка, в которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирают сообразно расположению зубьев. Лучше всего заранее прикинуть, как у вас будут располагаться зубья, и зарисовать это в чертеже, и потом поверх них начертить решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы она не мешала управлять мотоблоком и идти за ним.

Рама бороны не должна выходить за пределы ручек мотоблока.

При этом надо учитывать габариты сцепки. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба – от 10 до 20 см. Высота сцепки мотоблока на высоту зуба не влияет – борона крепится при помощи цепи. Чем длиннее зуб – тем толще он должен быть. Зубья желательно заточить перед установкой и обязательно закалить, т.к. некаленые зубья при работе погнутся. На легких почвах вы можете пользоваться бороной с незаточенными зубьями.

Частота расположения их должна быть не меньше, чем через каждые 10 см – если делать реже, боронование будет неэффективным. Допускается ставить зубья с небольшим смещением через ряд, чтобы их можно было удобно приварить и они обеспечивали требуемую интенсивность обработки. В то же время нужно рассчитывать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и боронить им будет невозможно.

к содержанию ↑

Сборка

Сборка осуществляется после предварительного составления чертежа и заготовки всех деталей. Вначале собирается и сваривается решетка. После этого к ней привариваются зубья. Важно сделать это под прямым углом. Как правило, каленые зубья после приварки не отжигаются и их прочность не меняется.

После этого определяют, где примерно будет находиться центр приложения сил и к этому месту приваривают цепь. Берут первое звено цепи и внахлест прихватывают на решетку. После этого второй конец цепи приваривают или крепят при помощи болтов к сцепке. Работоспособность бороны проверяют после крепления, а при необходимости переваривают цепь влево или вправо, если борону ведет в ту или иную сторону, затем приваривают окончательно.

Посмотрите другие самодельные приспособления для мотоблока.

к содержанию ↑

Дисковая борона для мотоблока своими руками

В домашних условиях можно сделать только для мотоблока культиваторного типа. Изготавливают две трубы, они должны иметь надежную фиксацию на валу мотоблока. Скорее всего, придется эту работу отдавать на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть больше 1 метра – мотоблок не потянет слишком тяжелую борону.

На валы ставят диски диаметром около 25 см. Для уменьшения сопротивления на них вдоль краев делают надрезы болгаркой через каждые 10 см длины окружности.

Посадочные отверстия дисков должны быть чуть больше диаметра валов. Диски устанавливают с небольшим наклоном к оси вала. С левой части вала наклон в одну сторону, с правой – в другую. Число дисков берут такое, чтобы они взаимно перекрывали друг друга по наклону – обычно их ставят через каждые 5 см.

Вообще же изготовление дисковой бороны самостоятельно – сложная задача. Проще купить дешевую китайскую и доработать ее, качественно проварив все швы, чего обычно на производстве не делают.

к содержанию ↑

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Боронование мотоблоком

При бороновании зубчатой бороной пахарь идет за мотоблоком на средних оборотах двигателя – около 2 км/ч. Тяжелые почвы требуют класть на борону груз, вес груза подбирают опытным путем. Пахарь идет за мотоблоком, регулирует движение бороны при помощи ручек мотоблока. При необходимости та часть бороны, которая не заглубляется или выбивается при движении вперед, придавливается ногой.

Боронование дисковой бороной похоже на культивирование почвы. Работа осуществляется на скорости 1.5-2 км/ч. Пахарь идет за мотоблоком, корректируя движение бороны при помощи ручек – ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

moymotoblok.ru

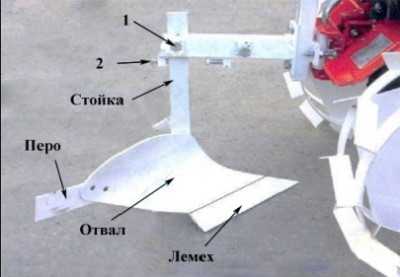

Как сделать плуг для мотоблока своими руками чертежи, фото, видео

Оглавление:

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

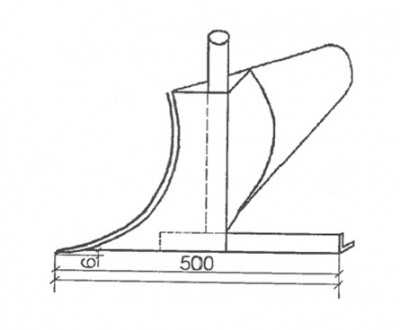

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.



Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

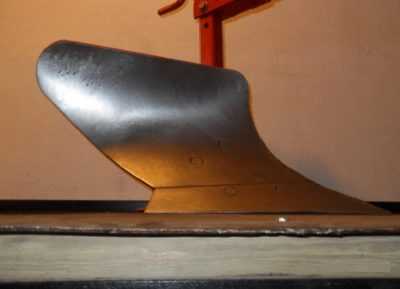

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

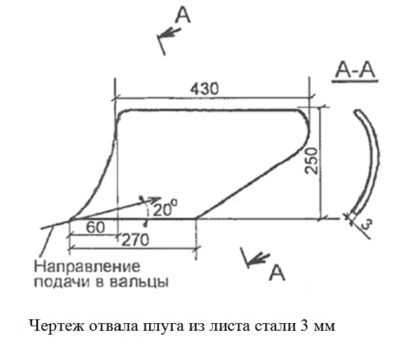

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

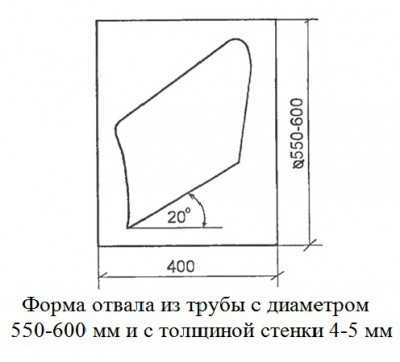

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

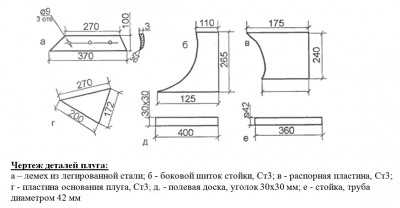

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

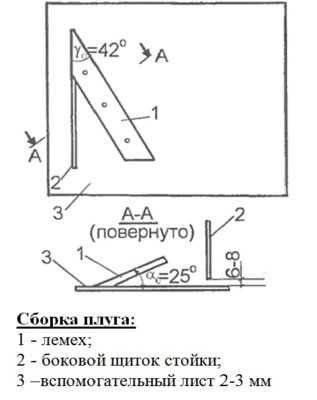

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

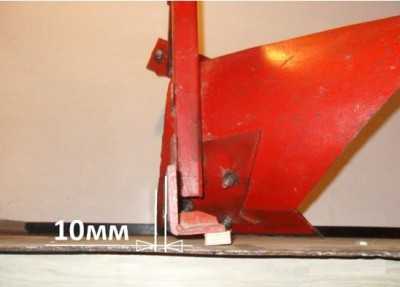

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

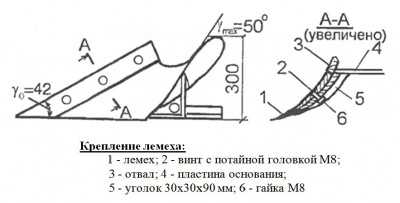

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

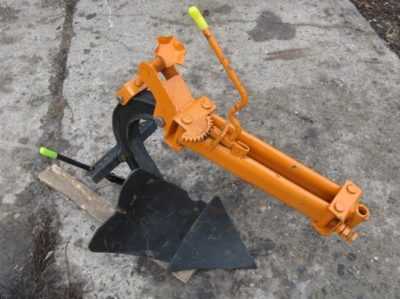

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

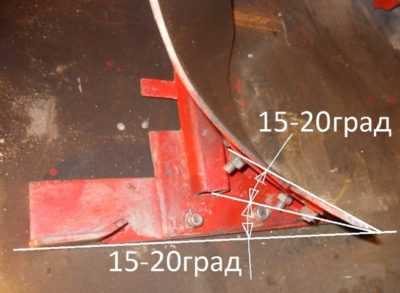

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

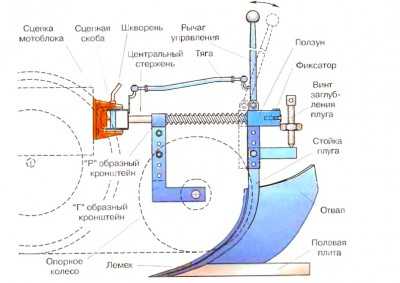

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

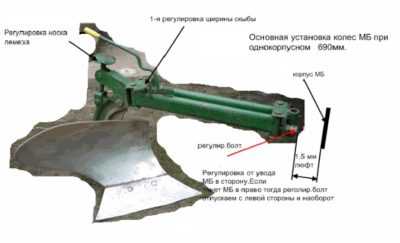

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

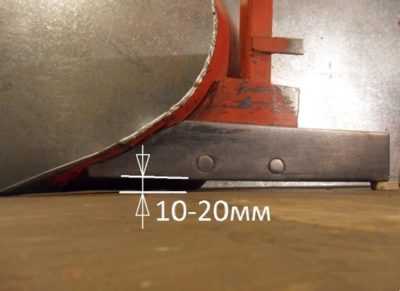

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео

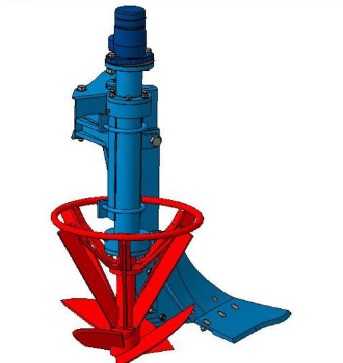

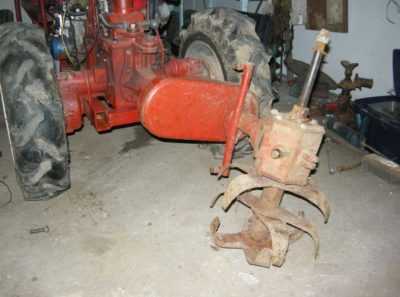

Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Как сделать плуг для мотоблока своими руками видео

motoblok-kultivator.com

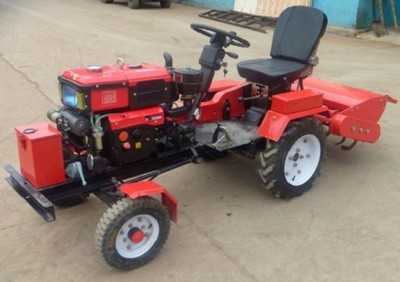

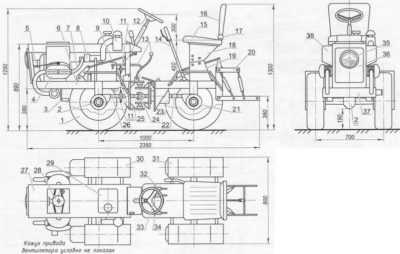

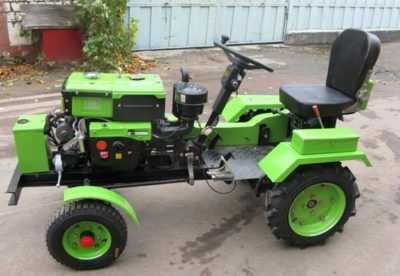

Как сделать самодельный минитрактор из мотоблока, видео, фото, чертежи

Оглавление:



Минитрактор представляет собой трактор, в основе конструкции которого лежит мотоблок. Мини тракторы разделяются на три категории: самодельные, переделанные с использованием заводских комплектов и изготовленные на заводе.

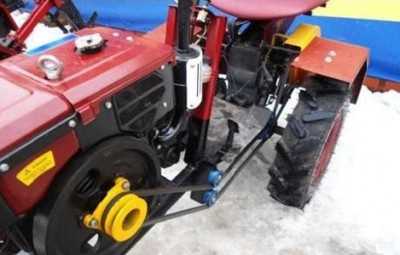

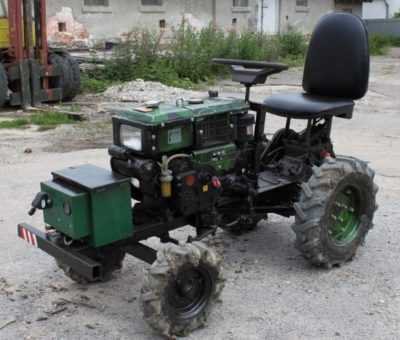

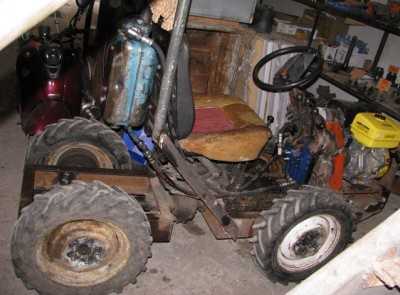

Как сделать самодельный минитрактор из мотоблока

Так как же сделать самодельный минитрактор из мотоблока, первым делом нужно продумать саму переделку, но и возможность установки навесного оборудования: плуга почвофрезы, сенокосилки, лопаты-отвала.

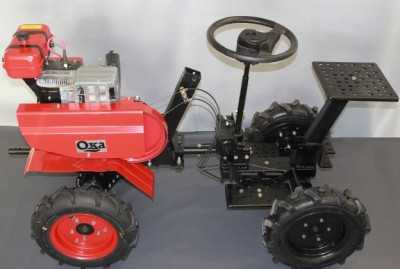

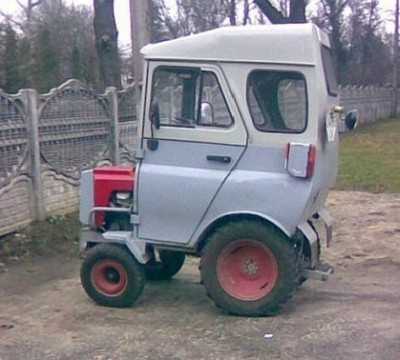

Коротко рассмотрим строение минитрактора из мотоблока, который сделан руками народного умельца.



Мотоблок располагается на заранее подготовленной самодельной раме. Установленный тормозной механизм барабанного типа берут из Жигулей. Оттуда же заимствуют рулевую рейку, что избавляет от проблем поиска запчастей. Готовый минитрактор радует легкостью управления и продуманностью в деталях. Чтобы уменьшить неудобства при поворотах, возле руля устанавливается ручка, которая разблокирует дифференциал.

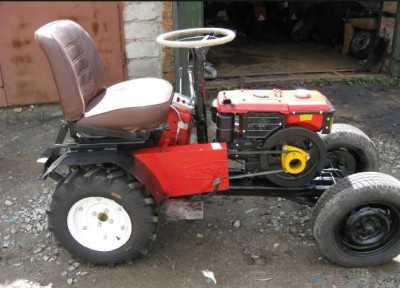

Самодельные минитрактора из мотоблока «Нева»

Если планируете сделать  самодельные минитрактора из мотоблока «Нева» то первым делом необходимо купить сам мотоблок «Нева» с установленными самодельной или заводской сцепкой, чтобы была возможность перевозить различные грузы при помощи прицепов с кузовом. Для удобства оснастить минитрактор автомобильным рулем, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этой цели используются мотоблоки «Нева», с мощными моторами, объем которых от 6д до 8,5 литров. Благодаря этому минитрактор делается с минимумом доработок.

Для мотоблока «Нева» изготавливаем адаптер-самосвал. Такой прицеп можно смастерить самостоятельно, если есть в наличии необходимые материалы, электросварка, болгарка. Специальная конструкция крепления рамы, дает возможность минитрактору из мотоблока «Нева» наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком продублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с сыпучими грунтами. Установленный механизм ссыпания, дает возможность вываливать грунт в любое место без проблем.


Изготовив самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке. При чем подобная конструкция стоит намного дешевле, чем приобретение небольшого трактора.

Самодельные минитрактора с мотоблока видео подборка

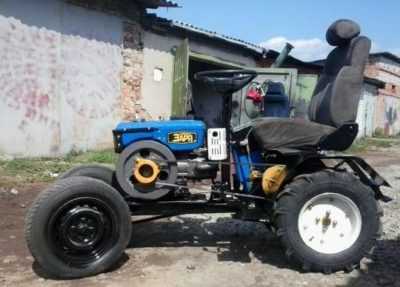

Самодельные минитрактора из мотоблока «Зубр»

Если вы обладаете мощным мотоблоком «Зубр», с дизельным двигателем, у вас есть возможность самостоятельно переоборудовать его в минитрактор. Для того, чтобы получить вместо двухколесного мотоблока небольшой четырехколесный трактор, достаточно иметь инструмент и инструкции по сборке.

Необходимые детали для самостоятельного изготовления минитрактора с навеской: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе с тягами, передняя балка с тормозными дисками и ступицами в сборе, задние крылья, задняя навеска с ручным подъемником в сборе.

Также вам понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Также нужно иметь колеса, устанавливаемые впереди. Можно использовать колеса от Жигулей, либо подобные колеса с других мотоблоков. Самостоятельно собрав все детали, у вас получится мощный минитрактор из мотоблока.

Самодельный минитрактор из мотоблока видео подборка


Самодельный мотоблок минитрактор чертежи


Как сделать самодельный минитрактор из мотоблока «Кентавр»

Практика показывает, что самый доступный и надежный минитрактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных. Главная их отличительная черта — большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит по всем этим качествам. На нем установлен дизельный мотор, мощность которого 9 л.с. Это позволяет использовать его как основу для минитрактора. Но конечный выбор зависит от тех целей, которые поставлены при создании такой техники.

Для будущего минитрактора нужно подготовить кузов, и продумать, как он будет соединен с моторным блоком. Для создания кузова и рамы используют профилированные трубы или металлические уголки. Если мотор мотоблока достаточно мощный, то можно использовать в качестве кузова небольшой прицеп к мотоциклу или автомобилю. Тогда нужно продумать схему соединения кузова к мотоблоку.

Когда самодельный минитрактор из мотоблока «Кентавр», нужно разработать кинематическую схему, которая передавала бы крутящий момент от двигателя к ведущим колесам. Также необходимо равномерно распределить нагрузку на ведущую ось. Если планируется перевозить грузы таким минитрактором, то развесовка будет играть решающую роль.


При самодельной сборке минитрактора наиболее важным моментом является правильное размещение узлов и агрегатов. Выходной вал — оптимальный вариант размещения тормозной системы. На ось размещается рычаг переключения передач. Запуск мотора остается заводской.

Место для водителя нужно делать комфортным, так как у минитрактора отсутствуют средства амортизации. Также его нужно оборудовать прицепным устройством, чтобы минитрактор мог использовать навесное оборудование. На этом фактически завершается работа по самостоятельному превращению мотоблока «Кентавр» в минитрактор. Теперь ухаживать за приусадебным хозяйством будет гораздо эффективней.

motoblok-kultivator.com

Простая тележка для мотоблока своими руками чертежи, видео, фото

Оглавление:

В огороде или в саду мотоблок — это одна из самых полезных вещей. С его помощью вы не только легко обрабатываете землю, но и перевезете массу нужных вещей: сено, удобрения, урожай картофеля, топливо… Вот только как это осуществить, если стандартный мотоблок не имеет прицепа? Выход есть — делается тележка для мотоблока своими руками, (чертежи приведены ниже) довольно просто, а денег это сэкономит массу.

Простая тележка для мотоблока своими руками чертежи

Тележка для мотоблока может везти груз400-450 кг плюс вес водителя. Она легко везет шесть или семь мешков с картофелем без перегрузки.

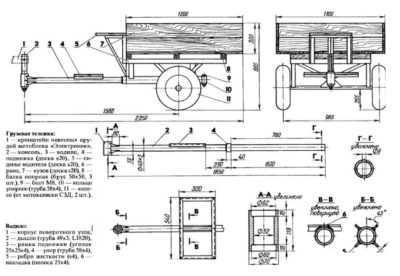

Чертеж тележки для мотоблока

Описание:

  • 1 — кронштейн для навесных устройств мотоблока;
  • 2 — консоль;
  • 3 — водило;
  • 4 — подножка из доскиs20;
  • 5 — водительское сидение из доски s20;
  • 6 — рама;
  • 7 — кузов из доски s20;
  • 8 — балка опорная из бруса 50×50, 3 шт.;
  • 9 — болт М8;
  • 10 —упорное кольцо из трубы ст.58×4;
  • 11 — колесо от мотоколяски, 2 шт.


Водило тележки конструктивно содержит всего несколько частей, скрепляемых между собой сваркой. Наиболее перегруженной частью будет сопряжение дышла с поворотной частью. Поэтому в этом месте нужно установить дополнительные ребра жесткости.


Рама тележки

Изготавливается из стального уголка и обрезков труб с круглым и прямоугольным сечением. Вся конструкция выглядит несколько замысловатой и имеет избыточный запас прочности. Она предназначена для использования на пересеченной местности и отсюда тяжелые условия эксплуатации для тележки.

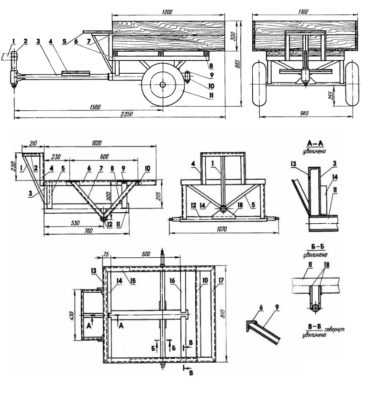

Рама тележки для мотоблока

  • 1 — раскос из уголка ст.L21×3;
  • 2 — рамка сиденья из уголка ст.L21×3;
  • 3 — стояк из трубы ст.50×25×4;
  • 4 — стойки сиденья из уголка ст.L40×4;
  • 5,14 — подкосы передние из трубы ст.50×25;
  • 6, 15 —продольные лонжероны из уголка ст.L40×4;
  • 7, 8 — опоры колесной оси из уголка ст.L32×4;
  • 9,16 — подкосы задние из трубы ст.50×25;
  • 10 —усиливающая поперечина из уголка ст. L40×4;
  • 11 — корпус шарнира продольного из трубы ст.58×4;
  • 12 —колесная ось из круга ст.30 мм;
  • 13,17 —поперечные лонжероны из уголка ст.L40×4;
  • 18 — косынки (s4).

Кто не рассчитывает на столь большие нагрузки может принять и более простой вариант.

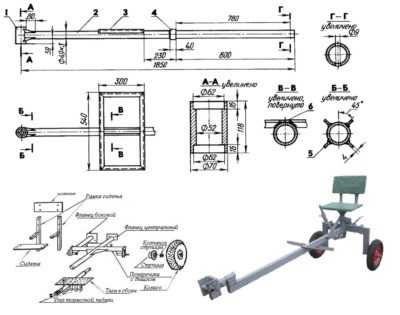

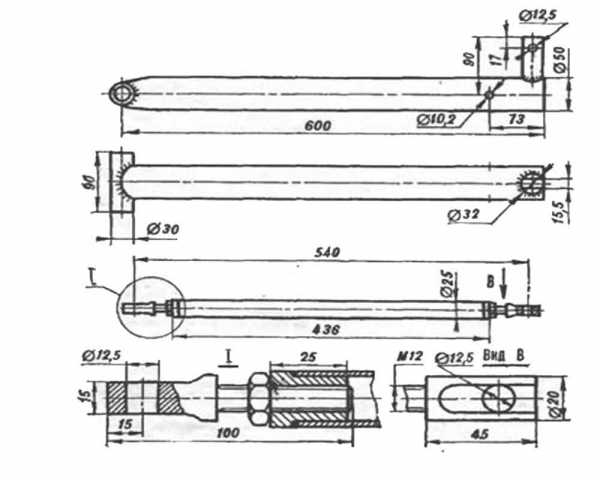

Водило тележки

  • 1 — корпус узлаповоротного;
  • 2 — дышло из трубы ст. 49×3, L1820;
  • 3 — рамка подножки изуголка ст.L25×4;
  • 4 — упор из трубы ст.58×4;
  • 5 — ребро жесткости из листа ст.s4;
  • 6 — накладка из полосыст.25×4.

Заготовкой для колесной оси служит стальной круг диаметром 30мм. При длине оси около метра колеса находятся под кузовом. Колесная ось с опорами уголковыми и косынкой скреплена сваркой с лонжеронами и корпусом шарнира продольного.

Кузов

Он сколачивается из 20мм досок,на углах которых крепятся стальные уголки. К раме кузов тележки крепится через три прочные опорные балки из бруса 50х50.

Колеса

Они берутся от мотоколяски вместе с ступицей в сборе. Оба конца оси точатся под диаметр подшипников ступицы.

Сцепка с мотоблоком

Сцепку тележки и мотоблока обеспечивает консоль. Верхняя часть ее повторяет контур держака окучивателя, так как закрепляется в штатном кронштейне навесных устройств мотоблока. Вокруг нижней части в виде оси в двух РУП- подшипниках закреплен узел поворотный водила. Пространство между РУПами заполняется смазкой и закрывается снаружи пыльниками.
При тяжелых условиях эксплуатации тележки соединение ее и водила должно быть шарнирным.

Дышло вставляется внутрь трубчатого корпуса продольного шарнира,оно фиксируется упорным кольцом. Такая конструкция ведет к независимости колес тележки от колес мотоблока, что при езде по неровностям существенно упрощает управление мотоблоком.

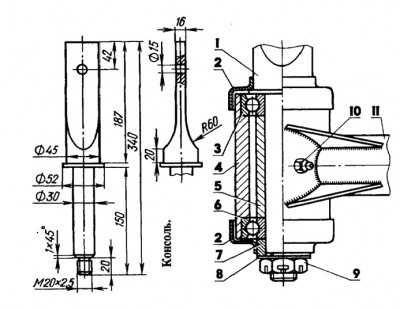

Узел поворотный


1 — консоль,
2 — пыльники,
3,6 — подшипники 36206,
4 — корпус,
5 —распорная втулка,
7 —дистанционная втулка,
8 — шайба,
9 — гайка М20×2,5,
10 — масленка,
11 — дышло.
Водитель сидит на полужесткой подушке сиденья из дерева перед кузовом. Руки водителя держатся за рычаги мотоблока, а ногами он опирается на подножку из дерева врамке из уголков на дышле водила.

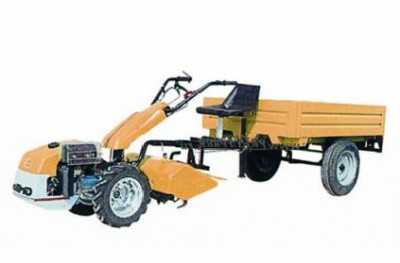

Тележка для мотоблока своими руками

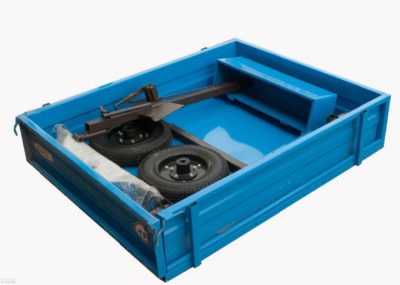

Простейшая тележка для мотоблока способна легко перевозить грузы весом до 400 кг.

Конструктивные части тележки

В любой тележке условно можно выделить следующие составные части: водительское место, установленное на сварном каркасе, центральная рама, собственно тележка с кузовом и колеса.

Из какого материала делать раму тележки?

Проще всего она варится из швеллера и уголка, купить которые можно в любом магазине строительных материалов. Рама варится максимальной аккуратностью, так как она должна выдерживать нагрузки при езде по ухабам разбитых проселочных дорог.

Заготовка для колесной оси

Для нее можно взять стальной круг диаметром не менее 30 мм. Ось соединяется сваркой с продольным шарниром и с угловыми опорами. Подбирать длину оси нужно так, чтобы колеса находились под кузовом.

Как делать кузов для тележки

Собственноручно кузов проще всего собирается из досок толщиной до 20 мм, на его углах устанавливаются стальные уголки. С рамой доски скрепляются болтовыми соединениями. Лучше сделать борта откидными: так будет удобнее выгружать грузы большого объема.

Колеса

Можно использовать их от любой сельхозтехники. Вполне подойдут колеса и от обычной коляски от мотоцикла. Ось необходимо будет обточить под диаметр подшипников в ступицах колес.

Сцепка для прицепа

Делается из любого пригодного куска металла путем высверливания я в нем такого отверстия, в которое легко проходит сцепка. Узел поворотный желательно сделать из подшипника с подходящим диаметром, закрепив его максимально прочно сваркой.

Днище тележки

Конечно, его можно сделать из обрезной доски. Но более прочное днище лучше выполнить из листового металла с предпочтительной толщиной листа два-три миллиметра. Такая тележка для мотоблока, которую самому можно сделать за два-три дня, сможет прослужить несколько лет и практически без ремонта.

Тележка для мотоблока своими руками видео подборка

motoblok-kultivator.com

Адаптер к мотоблоку своими руками, видео, чертежи, фото

Оглавление:

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя  “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

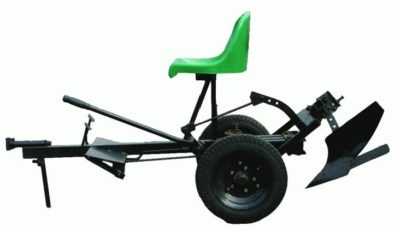

Схема и устройство адаптера к мотоблоку

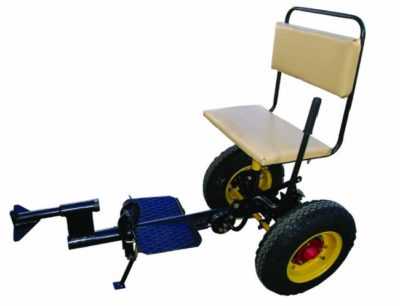

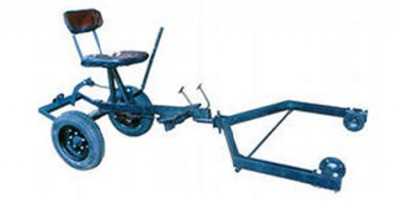

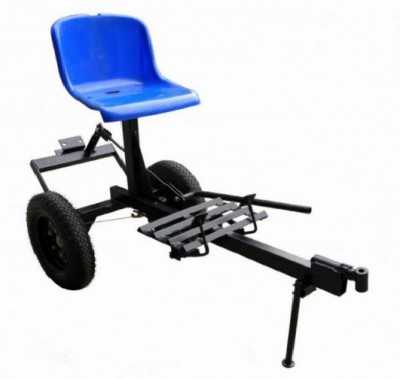

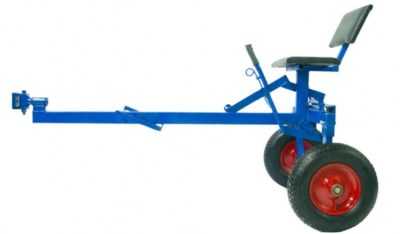

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.



Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

  1. два колеса;
  2. уголок, лист и трубы стальные;
  3. сварочный аппарат;
  4. мягкое сидение;
  5. орудия для садово-огородных работ;
  6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.


Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

  • 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
  • 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
  • 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
  • 5. Установка дополнительных навесных приспособлений (орудий труда).
  • 6. Проверка работоспособности готового мини-трактора.
  • 7. Покраска мини-трактора.

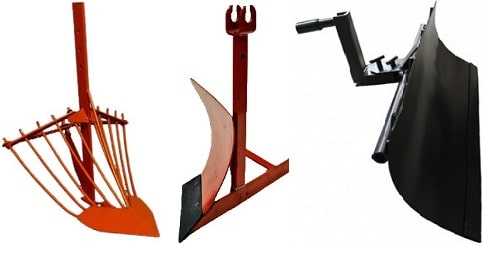

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.


Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

Адаптер для мотоблока своими руками видео подборка

motoblok-kultivator.com

как сделать самодельный агрегат из мотороллера

Мотоблок – универсальная чудо-машина, способная  автоматизировать большую часть агротехнических работ на вашем участке. С ее помощью вспахивают почву, сажают и выкапывают картофель, убирают снег и даже транспортируют небольшие грузы (урожай, удобрения). Естественно, что настолько незаменимый в хозяйстве агрегат продается в любом сельскохозяйственном центре. И стоит недешево. В то же время его устройство достаточно простое, не требующее особых технических знаний. Поэтому многие мастера-самоучки решаются изготовить мотоблок своими руками.

Неоспоримое преимущество самодельных мотоблоков заключается в их цене, которая практически отсутствует. Расходные материалы либо уже изначально находятся в хозяйстве у мастеровитого хозяина, либо приобретаются у соседей за символическую плату. Мотоблоки собираются из деталей старых бензопил, мопедов, мотоциклов, сельскохозяйственной техники. Несмотря на это, конечный результат часто оказывается выше всех похвал. По своей надежности, функциональности и удобству такие машины не уступают заводским аналогам.

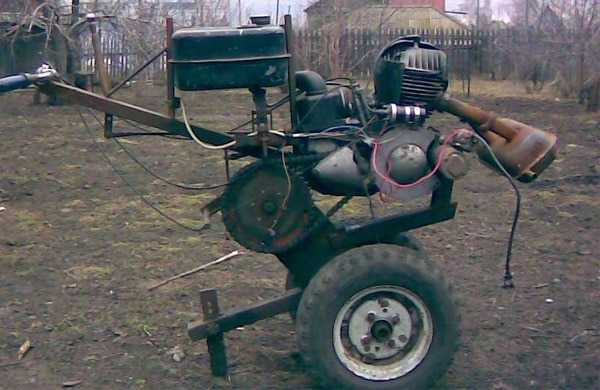

Самодельный мотоблок, основные элементы которого взяты от старого мотоцикла «Минск»

Предлагаем вам оценить простоту устройства довольно известного самодельного мотоблока, сконструированного калужским умельцем В. Архиповым. Данные о том, как сделать мотоблок своими руками по проекту Архипова, первый раз были опубликованы в 1982 году в журнале «Моделист-конструктор». Проект обрел огромную популярность, получил признание профессиональных конструкторов и народных мастеров. Можно сказать, что и сейчас изобретение Архипова является примером идеального самодельного мотоблока с множеством полезных функций.

Самодельный мотоблок Архипова сочетает в себе простейшее строение, высокую функциональность и надежность

Мотоблок Архипова – машина, работающая на бензиновом двигателе, имеющая багажник для перевозки грузов и подвес для сельскохозяйственных орудий (плуга, культиватора, бороны, граблей и т.п.). Главный элемент, обеспечивающий работу агрегата, — двигатель. В оригинальном проекте Архипова был использован мотор ВП-150М (7 л.с.), взятый от мотороллера «Вятка». Его можно заменить, например, на движок Т200М (9 л.с.) мотороллера «Тула-Турист» или Т200А мотороллера «Муравей» (14-16 л.с.).  Особенностью этих двигателей является большая мощность и вмонтированная система воздушного охлаждения, позволяющая головке цилиндра не разогреваться при работе на малых скоростях и большой нагрузке. Мотор без системы охлаждения в таких условиях будет неизбежно перегреваться, что приведет к его быстрой поломке.

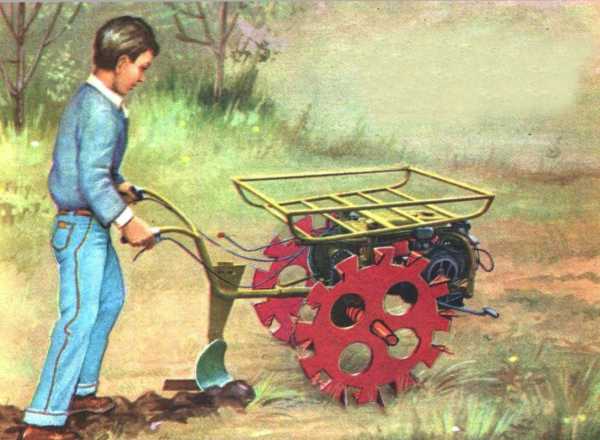

Общий вид мотоблока Архипова (клик для увеличения)

Большинство других элементов мотоблока также взято от мотороллера: часть рамы и подвески мотора, цепи, тросы управления и рукоятки. Цепи используются с шагом 12,7 мм и 15,9 мм. Число зубьев звездочек выходного вала – 11, ходовой оси – 12, вторичного вала – 20 и 60.

[include id=»5″ title=»РСЯ — в тексте»]

Оставшиеся детали изготавливаются самостоятельно. Колесная ось вытачивается из арматуры, П-образная рама и багажник выполняются из труб диаметром Ø60 мм с помощью сварки.

Конструкция рамы самодельного мотоблока Архипова

Устройство багажника из труб (можно использовать уголок)

Для соединения тела мотоблока с рулем и плугом в конструкции предусмотрено использование трех шарниров регулирующей и основной тяги. Устройство переключения передач также выполнено самостоятельно. К раме мотоблока приварена труба из стали, на конце которой предусмотрена ось. На нее крепится качающееся коромысло, используемое для натяжения тросов переключения передач, идущих к коробке КПП. К коромыслу приваривается кусок трубы, используемый в качестве ручки переключения передач.

Важная особенность мотоблока Архипова – необычные ходовые колеса, круглые и плоские, напоминающие диски циркулярной пилы. Только вместо зубьев у них грунтозацепы. Такие колеса хорошо сцепляются с почвой, при проходе не уплотняют ее. Наоборот, при вращении грунтозацепов происходит дополнительное рыхление грядок. Колеса вырезаются из листовой стали S =10-12 мм с помощью бензореза. Грунтозацепы выполняют в соответствии с чертежами. Вместо таких колес для мотоблока подойдут и обычные автомобильные шины, но они будут иметь меньшее сцепление с почвой и поэтому пробуксовывать при работе мотоблока.

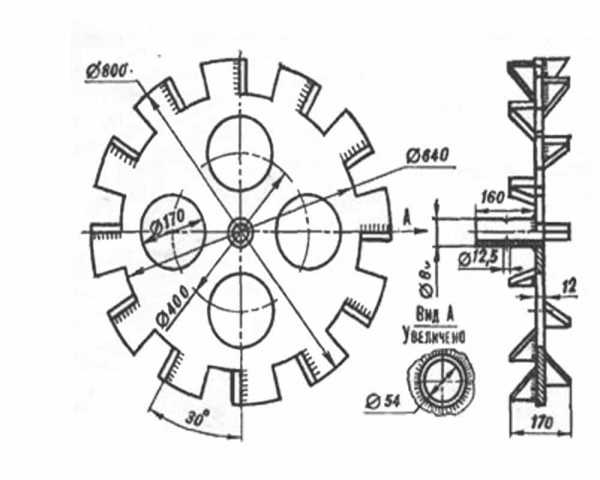

Металлическое колесо с грунтозацепами

Технология сборки элементов такого мотоблока:

  1. На ходовой вал приваривают звездочку, устанавливают корпуса с подшипниками №307 и №308, обгонные муфты, исполняющие роль дифференциала.
  2. Монтируют ходовые колеса и раму.
  3. На раме закрепляют телескопическую тягу, руль и плуг.
  4. Двумя дугообразными трубами от мотороллерной рамы соединяют раму мотоблока с частью подвески двигателя.
  5. Устанавливают топливный бак, размещая его между трубами.
  6. К раме приваривают кронштейн, на конце которого поперечно располагают стальную ось Ø36 мм, длиной 15 см.
  7. Бензиновый двигатель с подвеской навешивают на ось, а затем закрепляют к боковым дугообразным трубам рамы.
  8. Согласно чертежам устанавливают вторичный вал.
  9. Протягивают тросы управления и цепи.

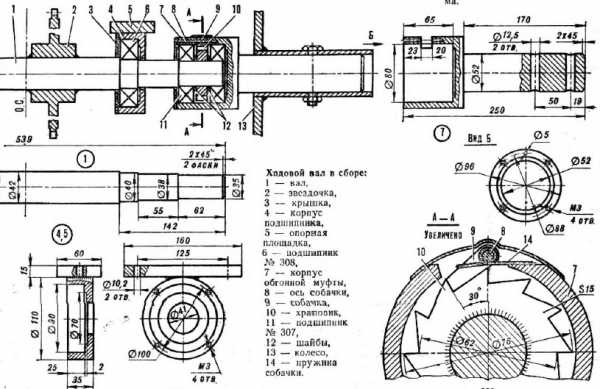

Ходовой вал в сборе

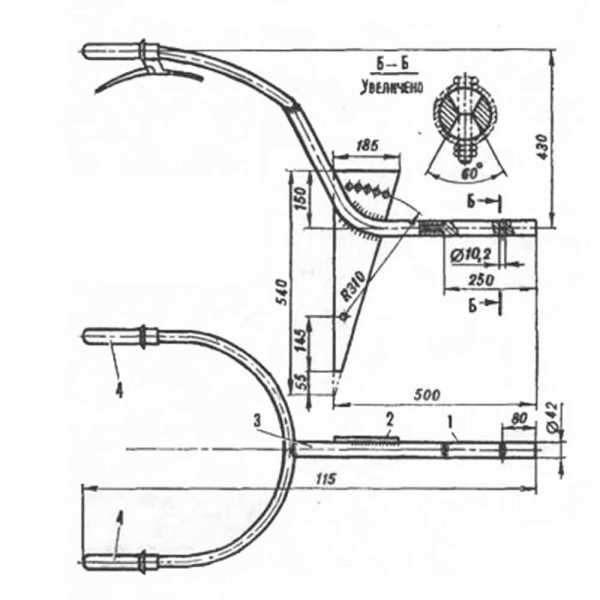

Узел управления

Соединительные элементы

Работа с самодельным мотоблоком Архипова легка и удобна. В первую очередь это связано с использованием шарнирного соединения между тягачом и обрабатывающими навесами. Жесткое соединение, используемое в большинстве моделей сельскохозяйственных «самоделок», затрудняет повороты агрегата. В то время, как подвижные шарниры позволяют менять направление движения мотоблока, не вытягивая обрабатывающий инструмент (плуг, борону) из земли. Таким образом, и физических усилий затрачивается меньше, и борозда остается ровной.

Мотоблок Архипова, благодаря маневренности и продуманности конструкции, удивительно легок в управлении

Глубина вспашки поддерживается постоянной без дополнительных усилий оператора мотоблока. Не нужно опускать или поднимать вверх плуг, достаточно изменить его угол наклона по отношению к обрабатываемой поверхности. Если плуг вдруг начинает углубляться в борозду больше положенного, то на него автоматически начинает воздействовать подъемная сила от полевой доски. Если же лемех поднимается из борозды, то его угол атаки увеличивается, заглубляя плуг обратно в почву. Таким образом обеспечивается стабильная глубина борозды и равновесие самого агрегата.

[include id=»6″ title=»РСЯ — в тексте»]

При работе обычного самодельного мотоблока плуг часто заносит в сторону из-за значительного сопротивления вспахиваемой почвы. Пахарю приходится прилагать усилия, чтобы удерживать ровную линию борозды. Мотоблок Архипова лишен этого недостатка, так как ось плуга находится под наклоном к направлению движения. При пахоте агрегат немного повернут влево и это компенсирует возможный занос.

Вспашка первой борозды – самое ответственное действие. Она должна получиться идеально ровной, а для этого направление движения приходится задавать самим плугом, жестко связанным с управляющими рукоятками. Поворачивая их, оператор меняет направление движения. Например, если нужно повернуть агрегат вправо, то требуется наклонить рукоятки влево. Закрепленный в земле плуг не сможет сместиться влево, он удерживается в одном положении, поэтому тяга разворачивает машину вправо. При пахоте следующих борозд управление намного упрощается, так как колесо будет проходить по вспаханной борозде, копируя ее направление.

Самодельный мотоблок Архипова может стать надежным помощником в работе на земельном участке. В качестве обрабатывающего инструмента для него используется не только плуг, но и культиваторная фреза, борона, грабли. Закрепляются все эти инструменты к тягачу двумя болтами, так же, как и плуг.

Для посадки картофеля можно применить культиватор, предварительно сняв с него отвалы. Закрепив его на мотоблоке, проводят борозды. После того, как будут уложены клубни, отвалы на культиватор ставят обратно и проходят между бороздами. Выкапывают выращенный урожай при помощи специальной картофелекопалки. Картофельную ботву, скошенную траву или сорняки можно убрать навесом-граблями.

Картофелекопалка, плуг, лопата-отвал — все это можно использовать в качестве навесного оборудования для самодельного мотоблока

Кроме земельных работ мотоблок Архипова можно приспособить и для уборки участка. Например, закрепив на машине бульдозерный нож, мы получим эффективный снегоуборщик. А установив валик с щеткой и дополнительную звездочку – отличный «электровеник» для подметания садовых дорожек.

Мотоблок Архипова – устройство, которое с успехом заменит вам дорогостоящий агрегат заводского изготовления. Со своей ролью он справится на 100%: позволит в кратчайшие сроки обработать землю и избавит вас от тяжелого физического труда.

Кроме мотоблока Архипова существует множество других самодельных моделей. Посмотрите на работу одного такого агрегата с навесной картофелекопалкой – это по-настоящему гениальное изобретение, устройство которого достаточно подробно показано на видео:

landscape-project.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
