С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

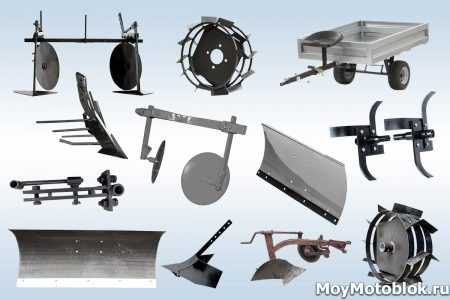

Небольшой список основного навесного оборудования и насадок:

1. Грунтозацепы позволят мотоблоку двигаться по пашне.
2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

к содержанию ↑

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

• листовую сталь толщиной 2-3 мм, достаточно сталь обычного качества ст3;
• равнобокий уголок 35-50 мм;
• трубу с внутренним диаметром более 25 мм.

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

к содержанию ↑

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

• лемех – врезается в почву;
• отвал – служит для создания заданного движению пласту и оборот;
• полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

к содержанию ↑

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

• бункера, где концентрируется посевной материал;
• дозатора в виде барабана, вращающегося совместно колесами мотоблока, он захватывает картофелины и направляет их в семяпровод;
• семяпровода, направляющего семена в почву;
• рыхлителя, создающего посевную борозду в почве;
• дисковых окучников, завершающих операцию посева картофеля.

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

• тонкая листовая оцинкованная сталь;
• профильные трубы для формирования корпуса навесного оборудования;
• полосовая сталь толщиной 4-5 мм;
• катаный уголок небольшого формата.

к содержанию ↑

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

• лист толщиной 5 или 6 мм;
• лист толщиной 2 мм;
• профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

к содержанию ↑

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

• листерный (туковый) окучник конструктивно похож на корпус плуга с двумя отвалами, он движется в междурядьях, перемещая землю из канавки в гряду. Их используют при сравнительно небольшой ширине междурядий;
• дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
• роторный (пропеллерный), имеющий активные пластины, подкидывающие почву в гряду.

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

к содержанию ↑

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

к содержанию ↑

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

• шнековый с роторным отбрасывателем;
• бульдозерного типа с отвалом;
• лопата-отвал – это упрощенный тип снегоуборщика;
• роторно-вентиляторный.

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

moymotoblok.ru

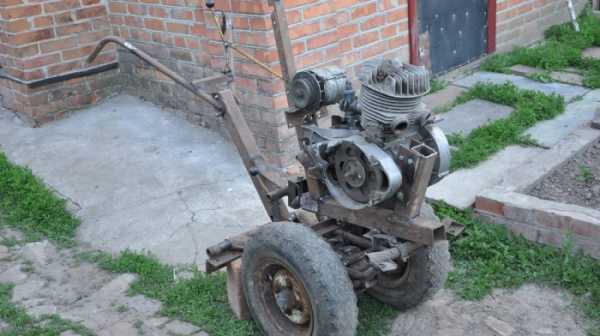

Мотоблок своими руками

Перед началом работ необходимо тщательно изучить строение мотоблока. Для его создания потребуется двигатель от мотоцикла или бензопилы. Но стоит помнить, что бензопила должна быть мощной. При желании может быть изготовлена борона для мотоблока своими руками, а также другое навесное оборудование.

Общее описание мотоблоков

У многих нет возможности вспахивать землю при помощи трактора, а вручную обрабатывать даже небольшой огород достаточно трудно. Но если у владельца участка есть мотоблок, таких проблем не возникает, так как обработка почвы происходит быстро и достаточно легко.

Одним из преимуществ описываемых агрегатов является небольшое количество потребляемого топлива. Многим владельцам таких изделий хватает 5 литров бензина на несколько часов работы. Но не все имеют возможность приобрести заводскую конструкцию, так как дешевые модели являются недостаточно мощными для выполнения всех работ, а более качественные изделия могут купить далеко не все владельцы участков.

Если же использовать старую технику в качестве донора, можно создать надежный мотоблок для огорода своими руками, который прослужит несколько десятков лет. При этом создать конструкцию можно без траты большого количества денег.

При помощи описываемого агрегата можно выполнять такие работы, как:

1. Перевозка грузов. При мощи мотоблока можно переводить груз до 300 кг. Для этого к агрегату присоединяется прицеп.
2. Вспашка почвы, а также боронование. Это производится при помощи такого навесного оборудования, как бороны, фрезы и культиватора.
3. Посадка культур.
4. Удобрение почвы на своем участке.
5. Окучивание.
6. Сбор картофеля.

Также мотоблок может быть использован для таких работ, как бурение, уборка снега и подметание территории.

Что нужно для создания мотоблока

Прежде чем начинать собирать агрегат, нужно определить мощность будущей конструкции. Если донором для нового устройства является бензопила, лучше выбирать мощный двигатель «Урала». Также для создания мотоблока подойдет мотор старого мотоцикла.

У многих остались старые мотоциклы, которые перестали использоваться, поэтому найти такие не составит труда. Средняя мощность многих старых мотоциклов равна 16-22 лошадиным силам.

Перед тем как сделать мотоблок своими руками необходимо найти чертежи таких устройств. Не стоит забывать и о сварочном аппарате.

Схема устройства мотоблока

Перед установкой двигателя от мотоцикла стоит увеличить тягу. Это необходимо для более легкого старта мотора. Для этого достаточно заменить установленный клапан на лепестковый. Это позволит сэкономить на топливе во время использования мотоблока.

Редуктор можно взять с мотороллера. В качестве рамы будущего изделия может выступать измененная конструкция от мотоцикла. Для этого достаточно обрезать вилку для переднего колеса, а также другие детали, мешающие монтажу оборудования.

Мотор некоторых мотоциклов является слишком мощным для мотоблока, поэтому следует установить ходоуменьшитель. Стоит помнить, что для оси мотоблока не следует использовать трубу, так как такие изделия ненадежны. Эта деталь должна быть цельной.

При желании можно сделать телегу для мотоблока своими руками.

Основные узлы агрегата

Перед началом работ по созданию мотоблока следует подробно узнать о следующих элементах конструкции:

• ходоуменьшитель;
• редуктор.

Первый названный узел является частью коробки передач и необходим для нормальной работы устройства на низких скоростях. Многие работы на участке производятся медленно, поэтому этот элемент необходим. Например, выкапывание картошки и нарезание борозд происходит на низких скоростях.

На всех заводских моделях установлен ходоуменьшитель, поэтому его следует закрепить и на самодельном устройстве. Если данный элемент не будет установлен, сделанный собственными руками мотоблок можно будет использовать только для перевозки грузов или для вспашки больших участков земли.

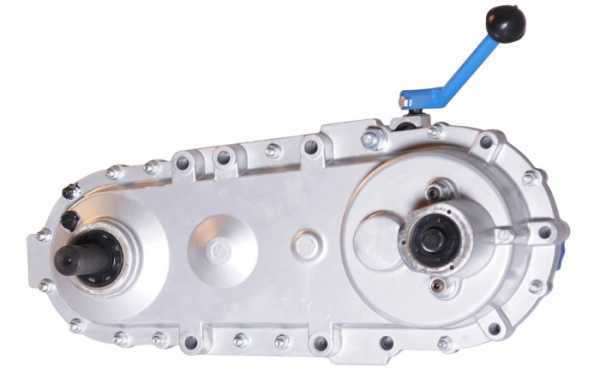

Редуктор на агрегате устанавливается между мотором и колесами. При установке определенного навесного оборудования крутящий момент передается на закрепленное устройство. В пример можно привести снегоочиститель или бур.

При отсутствии опыта работы с такой техникой не стоит пытаться самостоятельно собирать редуктор, а также закреплять ходоуменьшитель. Проще всего приобрести такие механизмы в специализированных магазинах. Часто они снимаются со старой техники, которая уже не используется.

Плуг

Чтобы сделать плуг для мотоблока своими руками, стоит найти сталь, толщина которой равна 3-5 мм. Сначала создается лемех. Обычно эта деталь делается из диска для циркулярной пилы. Режущая кромка лемеха сначала отбивается на наковальне, а затем затачивается таким же образом, как и лезвие косы.

После изготовления лемеха происходит создание отвала. Для него можно использовать трубу, диаметр которой равен 0,58 м. При этом толщина стенок не должна превышать 0,5 см. Подготовив все необходимые детали собрать  плуг для мотоблока своими руками.

Чтобы не ошибиться во время сборки всех элементов плуга в единое целое, сначала стоит сделать это при помощи макета. После создания лемеха, отвала и дополнительных компонентов необходимо соединить их точечной сваркой. Щиток и стойки стыкуются с лемехом и привариваются как на чертежах. Правильно сделав все элементы, можно сделать плуг для мотоблока своими руками, который ничем не отличается от заводских изделий.

В представленном видео показан процесс создания мотоблока.

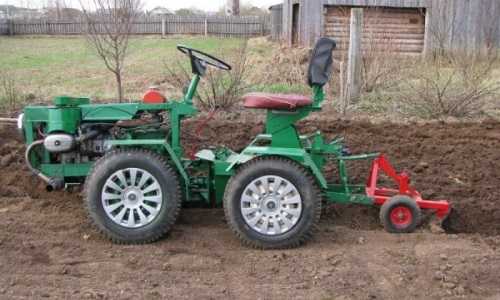

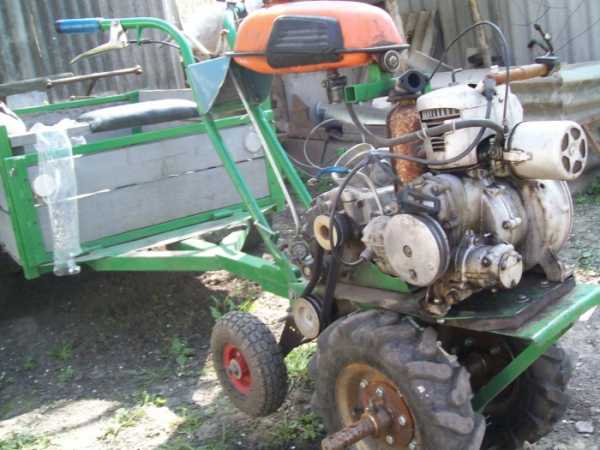

Адаптер

Многие владельцы описываемых устройствиспользуют адаптер, чтобы сделать передвижение более комфортным. Такая конструкция является непрактичной, так как вместо нее можно установить прицеп. На котором будет расположено сиденье. Но, все же, многие владельцы мотоблоков создают такие конструкции.

Сделать их можно даже не имея опыт создания таких конструкций. Сначала нужно убедиться, что на мотоблоке есть сделка, которая предназначена для присоединения адаптера. Если она имеется, можно приступать к следующим работам:

1. Сперва необходимо найти трубу прямоугольного сечения, которая будет иметь следующие параметры: длина 1,7 м, ширина и высота около 4 см.
2. Затем на одном конце данного изделия необходимо приварить трубу длиной около полуметра, которая станет основой для стоек колес. Во время выполнения таких работ стоит помнить, что высота стоки от середины колеса до основы крепления должна составлять около 35 см.
3. Рама с сиденьем может иметь различный вид. выбор определенного варианта зависит от телосложения и предпочтений владельца.
4. Чтобы конструкция была надежной, к поперечным трубам необходимо приделать раскосы.
5. На последнем этапе на раму устанавливаетсярычаг, при помощи которого можно управлять навесным оборудованием.

Таким образом, чтобы создать адаптер, необходимо иметь стальную трубу, колеса, сиденье и сварочный аппарат.

Грунтозацепы

Создаются грунтозацепы для мотоблока своими руками для увеличения эффективности механизма. Даже большие колеса не всегда позволяют качественно обработать почву. Указанные изделия хорошо сцепляются с почвой, что позволяет работать более эффективно.

Существует три распространенных типа грунтозацепов:

• накладки на колеса;
• грунтозацепы из стального листа;
• изделия, созданные на основе автомобильных дисков.

Накладки на колеса изготавливаются из стального листа толщиной около 5 мм. Такие изделия представляют собой загнутые листы металла, на которых располагаются приваренные уголки. Подобные грунтозацепы можно закреплять на колесах и снимать их, так как края затягиваются при помощи болтов.

Грунтозацепы, созданные из стального листа, являются достаточно простыми и часто изготавливаются владельцами самодельных мотоблоков. Они представляют собой диски из металла, которые имеют приваренные лопасти.

Третий тип изделий создается путем приваривания металлических уголков к автомобильным дискам. Создать такие грунтозацепы для мотоблока своими руками достаточно просто при наличии сварочного аппарата.

bouw.ru

описание высокопроизводительной конструкции, этапы монтажа

На приусадебных и дачных участках, в огородах и садах с большим успехом используются мотоблоки, которые позволяют значительно облегчить и упростить посадку, уборку, прополку, подкормку и уход за растениями.

Мотоблок — это достаточно универсальное многофункциональное мобильное устройство на базе одноосного привода, как правило, с одним колесом или с двумя колёсами на одной оси, при этом оператор управляет этим агрегатом, шагая за ним по обработанной почве, поддерживая устройство за ручки, на которых расположено управление. Используя навесные устройства, мотоблок может выполнять функции культиватора, фрезы, плуга, транспортного средства, генератора тока или помпы.

Устройство мотоблока

Мотоблок состоит из бензинового двигателя или электродвигателя, системы управления, трансмиссии, системы агрегатирования и ходовой части.

Двигатель

В агрегатах используются как двухтактные, так и четырёхтактные моторы. Они оборудуются устройствами, автоматически регулирующими частоту вращения, что упрощает работу оператора. Мощность двигателей лёгких мотоблоков и мотокультиваторов составляет до 5 л. с., а у тяжёлых (собственно мотоблоков) — до 10 л. с. Двигатели большей мощности используются редко.

Трансмиссия

Это устройство ставится на мотоблоки в различных вариантах технических решений. Наиболее часто встречаются такие трансмиссии:

• Зубчатая — стандартная тракторная трансмиссия. В ней имеются только передачи зубчатого типа с реверсом и несколькими ступенями. Муфта сцепления управляется отдельно. Коленчатый вал расположен перпендикулярно ведущей оси в горизонтальной плоскости. Для отбора мощности имеется вал.
• Зубчато-червячная. Состоит из верхнего зубчатого редуктора и нижнего червячного. Имеет вертикальное расположение коленчатого вала. Снабжена автоматической центробежной муфтой сцепления. Для отбора мощности имеет шкив или вал. Эта передача очень компактна. Применяется на легких мотоблоках и мотокультиваторах.

• Ременно-зубчато-цепная. Вал редуктора вращается с помощью ременной передачи, служащей также сцеплением. Агротехнический просвет увеличивается за счёт цепной передачи. Коленчатый вал размещён горизонтально, параллельно ведущей оси. Ведущий шкив оснащён дополнительным ручьём для отбора мощности. Ременная передача может служить вариатором и реверсом. Зубчатая часть редуктора бывает как одноступенчатой, так и двухступенчатой.
• Гидрообъёмная — это новый и более дорогостоящий тип трансмиссии, который позволяет производить плавную регулировку тягового усилия и скорости мотоблока. Очень легка в управлении.

Система агрегатирования

Важный элемент, предназначенный для сопряжения мотоблока с сельскохозяйственными орудиями. Мотокультиваторы оборудованы для установки орудий на ведущую ось, а у мотоблоков они крепятся на специальный кронштейн. Кроме того, у многих изделий имеются устройства отбора мощности, с помощью которых приводятся в действие активные рабочие органы навесных орудий.

Система управления

Для удобства практически все органы управления выведены на ручки или рулевые штанги мотоблока. На самих узлах блоков расположены: включение отбора мощности, регулирование заслонки карбюратора и т. д. На левой ручке расположено управление муфтой сцепления, а «газ» расположен на правой. Лёгкие мотоблоки и мотокультиваторы тормозами не оснащаются. На тяжелых — управление тормозами выводится на правую ручку.

Принцип работы

С помощью двигателя создаётся усилие, которое приводит в движение мотоблок и передаётся на сельскохозяйственные орудия.

У мотокультиватора главный механизм — это почвофреза. Она используется для вспашки, уничтожения сорняков, внесения в грунт удобрения. Причём чем шире почвофреза, тем меньше тратится сил и времени на обработку участка.

Для более тяжёлых мотоблоков можно использовать много типов навесного оборудования, что значительно расширяет функции устройства. К дополнительному оборудованию или модификациям мотоблоков относятся:

• культиватор;
• плуг;
• окучник;
• прицеп;
• снегоуборщик;
• электрогенератор;
• косилка;
• транспортер;
• помпа и другие.

Виды

Мотоблоки могут быть:

• бытовыми;
• профессиональными;
• полупрофессиональными.

Это отличие обычно основывается на мощности двигателя и надежности конструкции. Профессиональное оборудование значительно дороже бытового, но может обработать территорию большой площади. Кроме того, такие мотоблоки могут быть специализированными для работы на очень узких участках или поверхностях с большими уклонами.

Общепринято деление мотоблоков по мощности (хотя формально деление имеет отношение к весу):

Сверхлегкие имеют вес менее 20 кг и мощность мотора — не более 2 л. с. Применяются для обработки небольших площадей и теплиц с глубиной рыхления до 15 см и шириной обрабатываемой полосы до 0,3 м. Их легко транспортировать в легковой машине.

Легкие весят до 50 кг и мощность доходит до 4 л. с. Землю обрабатывают на глубину порядка 20 см. Они могут применяться на огородах и приусадебных участках менее 16 соток.

Средние мотоблоки имеют массу до 100 кг, при этом мощность достигает 7 л. с. Это даёт возможность глубокого рыхления широкой полосой, но манёвренность такого устройства резко снижается. Средний агрегат можно использовать на участках до 50 соток.

Тяжелые устройства с весом до 130 кг имеют мощность свыше 9 л. с. Рассчитаны на работу на участках до 1 га и более. Скорость мотоблоков достигает 12 км/ч. Всегда могут быть укомплектованы множеством различных дополнительных устройств и орудий. Они относятся к профессиональной технике и могут эксплуатироваться в фермерских хозяйствах и сельскохозяйственных предприятиях. Они малопригодны для работы на узких полосах в садах, огородах и междурядьях.

Используется и деление мотоблоков по методу агрегатирования:

Мотокультиваторы. У них сельскохозяйственное орудие (почвофреза, пропольник и т. д.) устанавливается вместо колёс на ведущую ось.

Колёсные мотоблоки. У этих устройств сельскохозяйственное орудие (к примеру, самодельный плуг) работает за счет применения тягового усилия, которое создаётся ходовой частью на колёсах.

Применение

Мотокультиваторы и колесные мотоблоки используются для вспашки и окучивания на участках малой и средней величины, в садах, теплицах и цветниках; для скашивания травы, внесения удобрений, прополки сорняков, уборки снега; как привод для других орудий, машин и генерирования энергии; для перевозки небольших грузов на малые расстояния (при использовании прицепа).

При этом сверхлёгкие и лёгкие мотоблоки комплектуются, как правило, только фрезой и пропольником, а окучником только в отдельных случаях.

Средние мотоблоки имеют съёмные колёса и комплектуются достаточно большим выбором орудий (фреза, плуг, борона, окучник, косилка), а также полуприцепом с грузоподъемностью до 500 кг.

Тяжёлые устройства оборудованы несменными колёсами. В комплект входят:

• плуг и фреза;
• устройства, подключаемые к приводу;
• культиватор;
• грабли;
• борона;
• косилка;
• снегоочиститель;
• бульдозерный отвал;
• помпа;
• мощный полуприцеп.

Мастерим сами

Существует несколько мотоблоков различной мощности, разного функционального назначения и степени сложности изготовления, предложенных изобретателями и фермерами. Некоторые из них не просто дешевле, но и лучше промышленных.

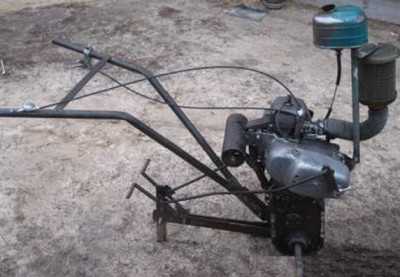

Одной из самых известных конструкций самодельного мотоблока является устройство Валентина Архипова. Это многофункциональный мотоблок, предназначенный не только для вспашки и боронования, но и для посадки, окучивания, сбора урожая и подбора ботвы.

Данный агрегат является самоходной двухколесной машиной, оборудованной двигателем от мотороллера Вятка Электрон. Этот выбор основан на том, что у мотора имеется принудительная система воздушного охлаждения цилиндра. Кроме того, такой двигатель может работать при больших нагрузках на очень малых скоростях. Цепи, рукоятки, дуга рамы, тросы управления и подвеска двигателя взяты с той же модели мотороллера. Почти все остальные детали, использованные для конструирования мотоблока, тоже промышленного производства.

Самостоятельно необходимо изготовить путём сварки из труб раму в форме буквы П и выточить колесную ось на токарном станке. Ещё необходимо изготовить три шарнира для двух регулирующих и основной тяги. Они служат соединяющими элементами между мотоблоком, рулевым управлением и плугом. К раме агрегата приварена стальная труба, завершаемая осью, которая требуется для натяжения тросов, соединённых с коробкой передач. Натяжение осуществляется с помощью коромысла, а ручкой переключения передач является отрезок приваренной стальной трубы. Шаг используемых цепей — 12,7, а также 15,9 мм. Используются звёздочки: на выходном вале 11, на вторичном вале одна 60 и одна 20 и 40 на ходовой оси.

Преимуществом данного мотоблока является шарнирное соединение, что позволяет изменять направление движения при производстве работ, не вынимая плуг из борозды. Кроме того, ось расположена под небольшим углом в направлении движения. Это предотвращает увод агрегата при вспашке в сторону. Кроме того, при работе этим мотоблоком глубина вспашки регулируется автоматически, путем изменения по отношению к борозде угла плуга.

Мотоблок оборудован полевой доской, выступающей как подъемная сила при зарывании плуга. Если лемех выходит на поверхность земли, то сразу у него увеличивается угол атаки, и он снова погружается в почву на требуемую глубину.

Сборка мотоблока начинают с ходового вала. К нему прикрепляется корпус с подшипниками, приваривается звездочка и монтируются обгонные муфты, заменяющие дифференциал. Затем конструкция оборудуется рамой и колесами. На установленную раму устанавливается телескопическая тяга, руль и плуг.

Мотоблок имеет специальные колеса, которые имеют лучшее сцепление с грунтом, чем резиновые. Металлические колеса не забиваются почвой и при давлении на грунт они не уплотняют, а разрыхляют его. Соединение рамы блока с подвеской двигателя и рамой мотороллера осуществляется двумя дугообразными трубами. Топливный бак размещается между ними.

Двигатель обустраивается с помощью кронштейна, завершенного 150 мм стальной осью. Кронштейн, как консоль, приваривают к П-образной раме. Затем на ось подвешивают мотор. Всю конструкцию присоединяют к дугообразным трубкам рамы. После этого монтируется вторичный вал, протягиваются тросы управления и натягиваются цепи. Мотоблок готов.

Другие орудия крепятся на мотоблок также как плуг — двумя болтами. Но кронштейны культиватора, граблей и бороны повернуты относительно вертикали, для компенсации угла наклона плуга. Мотоблок может использоваться для уборки снега, при этом он дополнительно оснащается небольшим бульдозерным ножом. А если поставить звездочку, а также валик с щеткой, то можно подметать улицу.

Конструирование и монтаж мотоблока самостоятельно — достаточно трудоемкое занятие, требующее достаточно хороших знаний в этой области. В интернете существуют детальные чертежи и ролики, позволяющие осуществить подбор деталей и сборку самому. И всё же существует большое количество промышленных мотоблоков в различных диапазонах цен и мощностей, позволяющие приобрести тот, который требуется, если собственных знаний и умений не хватает для самостоятельного изготовления хорошего устройства.

nashgazon.com

самодельный садовый инструмент для дачи

Мотоблок, своими руками собранный из компонентов старой техники, станет хорошим помощником в домашнем хозяйстве. Такой вариант может оказаться значительной экономией средств на приобретении заводской модели, несмотря на определенные сложности при изготовлении самоделки.

Для работы будет нужен металлообрабатывающий инструмент:

• болгарка с отрезными, зачистными дисками;
• электродрель, набор сверл;
• сварочный аппарат, маска, электроды;
• комплект слесарного инструмента.

Некоторые детали придется изготавливать с использованием токарных и фрезеровочных станков. При невозможности выполнить работы своими руками чертежи деталей следует предоставить специализированной организации, имеющей соответствующее оборудование и персонал.

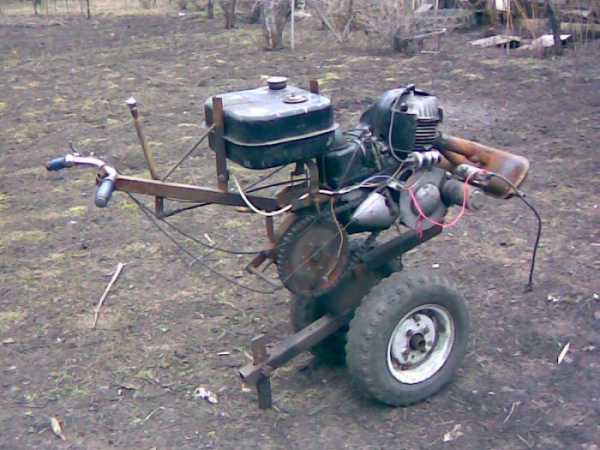

Типичное устройство

Рисунок 1. Рама мотоблока.

Конструкция мотоблока от различных производителей принципиальных отличий практически не имеет. Большинство состоит из силового агрегата, системы передачи вращающегося момента на колесную пару, кронштейнов для установки рабочего инструмента, элементов управления. Основные отличия:

• мощность и конструкция двигателя;
• тип привода;
• устройство колесной пары;
• различия в конструкции подвески.

Мощность и тип двигателя будут зависеть от имеющегося в наличии силового агрегата. Это может быть двигатель скутера, мотороллера, мотоцикла, бензиновой пилы. При достаточном опыте и возможности подключения к сети можно изготовить электрический агрегат. Такая модель значительно проще в эксплуатации, не требует топлива, масла. Электромотоблок должен быть оснащен кабелем необходимой длины для обработки основной площади участка. Мощность в 1 кВт равняется 1,36 л. с., поэтому для обеспечения работоспособности самоделки следует использовать двигатель мощностью не менее 1,8-2 кВт. Однофазный электрический двигатель с такими параметрами найти довольно сложно. Более оптимальным вариантом будет установка трехфазного при наличии схемы.

Тип привода может иметь несколько вариантов. Обязательным условием для передачи вращающего момента на колеса является наличие устройства сцепления, обеспечивающего возможность остановки блока с заведенным двигателем.

Рисунок 2. Размеры и точки крепления двигателя.

Большинство силовых агрегатов имеют довольно высокую частоту вращения вала двигателя. Скорость движения блока должна быть небольшой. Для этого между валом и колесной парой должен быть установлен редуктор с понижающим соотношением. Схема редуктора должна обеспечивать передачу необходимого усилия и поддерживать оптимальную скорость для работы.

Колесная пара может быть изготовлена самостоятельно из металла. Можно использовать колеса от автомобиля, мотороллера, другого механизма, оснастив их цепями с кронштейнами для лучшего сцепления с землей.

Устройство мотоблока должно содержать подвеску для крепления различных рабочих инструментов. Размеры и конструкция будут зависеть от имеющихся в наличии приспособлений. Возможен вариант с жестким креплением одного инструмента, но такое использование нерационально. Оптимальным вариантом является устройство многофункциональной схемы блока.

Начало работы

Рисунок 3. Подмоторная рама.

Чтобы разобраться, как сделать мотоблок своими руками, желательно внимательно изучить несколько моделей заводского изготовления. При наличии соседа или знакомого, собравшего такое устройство, можно позаимствовать опыт у него. Такие консультации и осмотры помогут понять принцип работы агрегата в действии, решить большинство вопросов.

Работу следует начинать с подбора основных узлов и деталей. При этом желательно внимательно просмотреть все возможные места хранения различных ненужных запчастей, узлов и агрегатов.

Размеры будут зависеть от имеющегося в наличии силового агрегата, колесной пары, устройства подвески. Для начала работ желательно наличие схемы с расположением основных элементов. В качестве примера можно использовать конструкцию с двигателем от мотороллера «Муравей».

Собрать мотоблок проще с двигателем с воздушного охлаждения, не нужен радиатор, емкость для охлаждающей жидкости.

Рисунок 4. Чертеж цепного редуктора.

Сборка мотоблока начинается с устройства рамы. Внешняя конструкция показана на рис. 1. Указанные размеры некритичны, могут быть изменены соответственно имеющимся комплектующим.

Материалом для них служит стальная труба диаметром 32 мм. При наличии длинного куска можно выгнуть цельную деталь или сварить из отрезков. Для усиления жесткости обе стороны соединены перемычками.

Перемычка 8 используется для установки устройства натягивания цепи.

Деталь 3 служит перемычкой и местом установки аккумулятора. Картер 5 предназначен для установки цепного редуктора снижения оборотов и установки ходовой части.

К нему крепится устройство для присоединения транспортной тележки, других навесных устройств.

Силовой агрегат

Рисунок 5. Самодельные грунтозацепы.

Самодельный мотоблок может быть оснащен любым имеющимся в наличии двигателем. Использовать двигатель скутера многие специалисты не рекомендуют. Это устройство оснащено вариатором, регулирующим скорость в зависимости от нагрузки на двигатель. Плавающий эффект изменения скорости создаст определенный дискомфорт при работе, потребуется постоянная регулировка ручкой газа.

В приведенном примере использован двигатель мощностью в 13 л. с. с принудительным воздушным охлаждением в комплекте с коробкой скоростей. Внешний вид узла и места крепления отображены на рис. 2.

Конструкция рамы для установки двигателя показана на рис. 3. На кронштейне из изогнутой трубы (диаметр 32 мм) закреплены сваркой 3 петли соответственно точкам крепления двигателя. Труба крепится на 3 поперечины, соединяющие уголки. В горизонтальных полках уголков вырезаны продольные отверстия для перемещения блока. Конструкция должна перемещаться вдоль рамы для натяжения цепи начальной ступени редуктора. Регулировка выполняется болтом М10, соединяющим уголок 7 моторной рамы и поперечину 8 общей рамы. Фиксация выполняется 4 болтами М8 в прорезях уголков.

При установке двигателя возникает вопрос: как собрать систему удаления выхлопных газов? Конфигурация выхлопного тракта и глушителя должна быть изменена для направления выхлопных газов в безопасную сторону. В качестве глушителя можно использовать трубу, заполненную металлической стружкой.

Редуктор и колесная пара

Рисунок 6. Подрамник культиватора.

Устройство в обязательном порядке должно содержать понижающий редуктор. Наиболее широко используемой конструкцией является цепная система, обладающая надежностью и простотой. Основное назначение — снижение скорости перемещения агрегата, увеличение мощности вращающего момента на колесах.

Чертеж редуктора показан на рис. 4. Устройство состоит из 2-х ступеней. Первая предназначена для передачи оборотов с выходного вала двигателя на промежуточный вал. В ней использованы 2 звездочки с 57 и 17 зубьями. Звездочка меньшего размера устанавливается на выходной вал силового агрегата, большого — на первичный вал редуктора.

Следующая ступень выполняет передачу с промежуточного вала на колесную пару. Для изготовления этой ступени использованы усиленные звездочки на 11 и 25 зубьев соответственно. Вторая ступень расположена в закрытом картере, защищающем детали от попадания земли и пыли.

Выходы валов уплотняются сальниками. В картер залито масло, по уровню примерно до середины ведомой звездочки. При работе агрегата происходит автоматическая смазка цепи, подшипников, звездочек второй ступени.

Для усиления между картером и основной рамой приварена распорка. Для регулировки натяжения цепи верхние подшипники установлены в эксцентричные корпуса. Корпуса всех подшипников крепятся к стенкам картера болтами М8.

Собрать мотоблок можно с готовыми колесами от какого-либо механизма или изготовить самостоятельно. В данной конструкции использованы колеса с дополнительными насадками от мотоколяски СМЗ. Устройство насадок показано на рис. 5. Из подготовленных деталей нужно собрать две половинки, с одной стороны соединенные шарниром. Вторые концы соединяются замком при установке на шину.

При наличии приспособления агрегат довольно просто превратить в мотокультиватор. Для установки ножей требуется изготовить кронштейн Т-образной формы из трубы квадратного или прямоугольного сечения. Внешний вид и размеры показаны на рис. 6.

Заключение

Чтобы не мучиться с проблемой, как собрать очередную конструкцию для облегчения домашнего труда, устройство мотоблока желательно сразу разрабатывать многофункциональным. При должном умении и наличии опыта устройство можно использовать для перевозки инструментов, груза, покоса травы.

В зимнее время на самодельный мотоблок можно установить лопату, расчищать дорожки и двор от снега. При желании можно найти много проблем и работ, справиться с которыми поможет самодельный агрегат.

1sadteh.ru

Мотоблок электрический своими руками, фото, видео

Оглавление:

Такой помощник очень полезен в хозяйстве, а если сделан мотоблок электрический своими руками, то в двойне приятней им работать,  он помогает выполнять легкие работы по культивации и рыхлению почвы на приусадебном участке. По сравнению с бензиновыми моделями они не такие универсальные и мощные, но наделены своими достоинствами.

Они меньше весят, издают меньше шума, более экономичны в использовании, экологичны и гораздо дешевле бензиновых моделей. Для человека, который совершенно незнаком с техникой, эксплуатация и обслуживание электромотоблоков не вызовут вопросов.

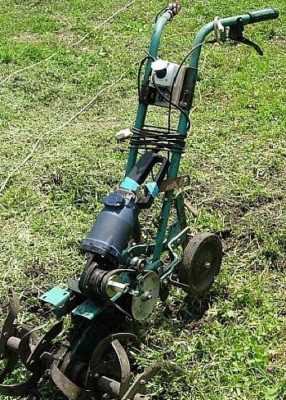

Как сделать мотоблок электрический своими руками

Используют электромотоблоки в закрытых помещениях или же участках, ограниченных по площади. Возможность доступа к электросети — единственное условие их применения. Если же модель аккумуляторная, то отсутствие электросети не составит преград. Во время использования электромотоблока старайтесь не перегревать двигатель, позвольте ему охладиться.

Также не рекомендуется его использовать на не вспаханных и тяжелых почвах, благодаря чему добьетесь продления срока службы. Электомотоблоки оснащаются дополнительными функциями, которые значительно облегчают работу оператора.

Например, срок службы продлит функция автоматического отключения при перегреве двигателя. Регулируемая рукоятка позволит установить ее под оператора.

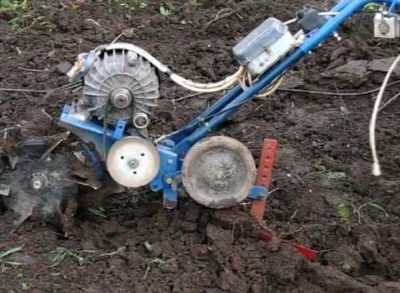

Рассмотрим конструкцию электромотоблока «Электрокрот», изготовленного своими руками из своего бензинового предшественника. Вначале рассмотрим преимущества полученного электромотоблока — проще и легче в ремонте и эксплуатации, отсутствие нужны в бензине. Также данная модель собирается своими руками, причем используются распространенные детали и материалы, которые легко найти.

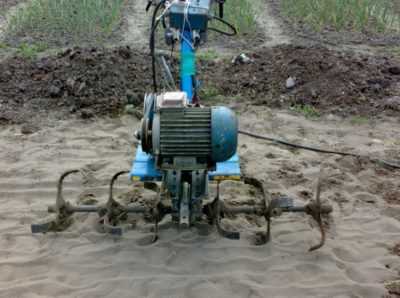

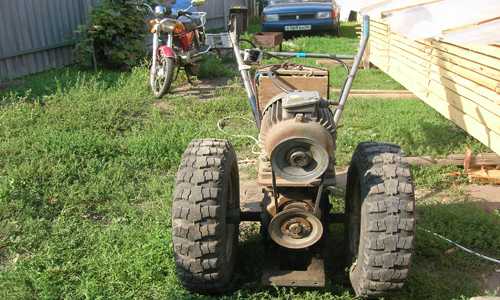

Самодельный электрический мотоблок

Чтобы изготовить мотоблок электрический своими руками, начинаем работу с рамы используя два куска швеллера №10 и уголок 32х32.
Подготавливаем два куска трубы, путем установки бронзовой вставки с отверстием. Через эти отверстия пройдет ось. Привариваем трубы с обеих сторон рамы. Далее, через стенки трубы на винтах крепится вставка. Она также может служить подшипником скольжения.

Хотя для этого лучше подойдут шарикоподшипники подобранные по диаметру трубы. Для крепления рукояток к верхней трубе привариваются кронштейны. А кронштейн для крепления культиватора или держателя плуга приваривается в середине трубы.
С помощью винтов на раму, в прорези боковых ребер устанавливается площадка. Электродвигатель будет крепиться на отверстия, которые имеются у площадки.

Шкив электродвигателя соединен ременной передачей шкивом на оси, которая установлена в трубе рамы. С другой стороны оси наложена звездочка. Она, используя цепную передачу подает движение на звездочку, которая находится ниже. Для цепной передачи используется мотоциклетная или велосипедная цепь.

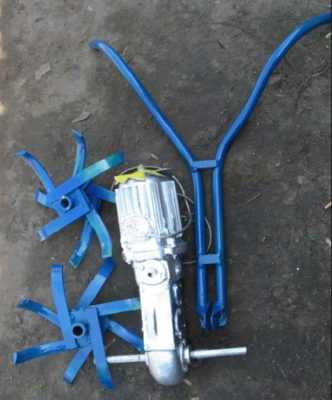

Перемещение самодельного электромотоблок происходит благодаря приспособления для обработки земли. Изогнутые ножи закреплены на квадратной пластине и удерживаются благодаря шпонке на нижней оси. Когда они вращаются, происходит рыхление земли и передвижение вперед за счет изгибов.
Цепная передача и ременная передача позволяют редуцировать число оборотов двигателя. Используя соотношение звездочек и шкивов, можно достичь 200 или 1000 об/мин.

Для управления движением на кронштейне крепятся ручки, на одной из которых размещают кнопку переключения. Для подключения двигателя к электро сети на оси между ручками размещают катушку с намотанным проводом. Чтобы сформировать и обработать грядку, нужно прикрепить к раме держатель, на который будут устанавливаться землеобрабатывающие инструменты.

Единственный недостаток самодельного электромотоблока — привязка к проводу, и соответственно источнику электропитания. Ведь он не сможет удалиться более чем на 50 метров от сети. Хотя для обработки приусадебного участка этого вполне хватит.

Самодельный электромотоблок видео



motoblok-kultivator.com

Мотоблок своими руками, из бензопилы описание, фото, видео

Оглавление:

Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком.

Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.

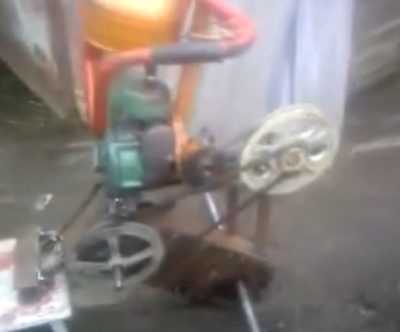

Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

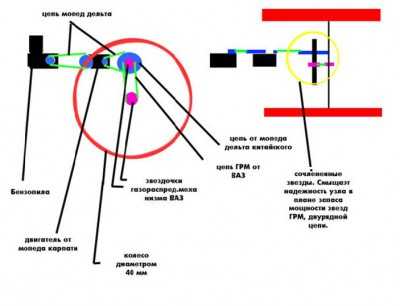

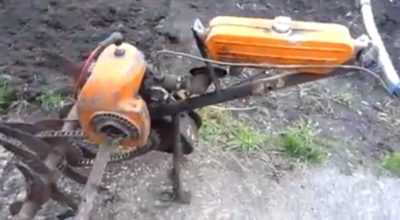

Мотоблок из бензопилы дружба своими руками

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.

motoblok-kultivator.com

Мотокультиватор своими руками: возможно ли сделать самоделку?

Как изготовить мотокультиватор своими руками? Многие владельцы дачных участков задаются таким вопросом. С недавних пор приобретение земельных участков за чертой города стало достаточно популярным среди населения нашей страны. Одни желают получить уютное гнездышко, в котором будет удобно собираться всей семьей и отдыхать по выходным дням и праздникам. Другие, наоборот, стараются извлечь из этого приобретения максимум пользы и переоборудовать его под выращивание фруктов и овощей.

Причин тому весьма много: стремление получить экологически чистые продукты питания, желание сэкономить деньги на покупке овощей в магазине или супермаркете, необходимость работы на свежем воздухе.

При этом всю работу можно выполнять, пользуясь обыкновенными орудиями для обрабатывания земли — лопатой, мотыгой, вилами и граблями. Но что делать, если наш земельный участок слишком большой? Ведь перекапывать несколько гектаров земли одному, да еще и вручную достаточно сложно.

Выходом из такой ситуации станет приобретение механического устройства для обработки земли — мотоблока. Правда, стоит отметить, что подобные приспособления стоят дорого, и далеко не всем они будут по карману. Некоторые умельцы смогли найти решение и этой проблемы, они научились изготавливать такие культиваторы своими руками, используя для этого подручные материалы.

Изготовление мотокультиватора своими руками

Как сделать для дачи легкий мотокультиватор своими руками? Незаменимость оборудования такого типа на больших дачных участках очевидна. Они не только позволяют быстро перекапывать огород, но и, при наличии некоторых усовершенствований, способны окучивать клубневые растения, а также удалять с поверхности целины сорняки. На самом деле, в изготовлении мини-мотоблока своими руками нет ничего сложного.

Необходимо лишь иметь у себя в хозяйстве определенные материалы и инструменты для осуществления его сборки. В остальном процесс может занять у нас времени не более чем 2 дня, и это с учетом сварочных работ и обработки готового культиватора лакокрасочными материалами.

Это надо сделать для того, чтобы во время использования мини-мотоблоков их основные элементы не подвергались воздействию коррозии. Что касается необходимых материалов, то для создания такой самоделки нам понадобятся детали следующего образца:

• культивирующая насадка, выполненная из согнутых дугой стальных прутьев, приваренных к металлическому уголку;
• рама и колеса со старого велосипеда;
• железные или капроновые трубки для изготовления рукоятей управления мотоблоком.

Теперь можно переходить к монтажному процессу. Для начала отрезаем болгаркой или ножовкой по металлу заднюю часть велосипеда, при этом оставляя только переднюю вилку с колесом.

К этой вилке привариваем культивирующую насадку для мотоблоков таким образом, чтобы она находилась сзади колеса и плотно садилась на землю. Это нужно делать для того, чтобы во время работы, прижимая устройство, можно было нормально окучивать почву.

Затем на рулевые перекладины надо будет надеть трубчатые удлинители, которые при необходимости можно немного изогнуть для удобства управления. Чтобы достичь наиболее плотного соединения, их следует обварить по контуру электродной сваркой, после чего изделие будет готово к использованию.

Кроме этой модели легкого культиватора, есть еще один вариант — мотоблоки зубчатого типа. Они хорошо подходят для обработки целины, поскольку их конструкция оснащена дисками с заостренными шипами, которые вращаются на оси этого механизма. Их тоже можно сделать из подручных материалов, при этом такие мини-культиваторы не будут занимать много места в хозяйстве. Для того чтобы собрать такой аппарат, понадобятся следующие детали:

• стальная ось с подшипниками, на которую будет осуществляться установка вращающихся механизмов;
• пять металлических дисков с заостренными зубьями;
• две боковые цапфы, необходимые для установки подшипников и крепления к ним фиксирующей части ручки управления.

Алгоритм сборки не займет много времени. Чтобы все диски на таких мотоблоках равномерно вращались во время передвижения, в их боковинах нужно просверлить сквозные отверстия для установки стального прута диаметром 8-10 мм.

Теперь они одеваются на ось, в боковые отверстия вставляется прут, после чего устанавливается подшипник, цапфы и скобы, которые зажимаются гайками. На скобы устанавливается ручка управления и тоже фиксируется гайками.

Более сложные технические устройства требуют наличия специальных инструментов и материалов, но в итоге появится незаменимый помощник при обработке целины на своем земельном участке.

Как сделать культиватор из бензопилы для дачи

Если вы умеете обращаться с инструментами, а также имеете некоторое представление о принципе работы бензопил, на то, чтобы собрать такое устройство. у вас уйдет максимум один день.

Такими мотоблоками можно легко рыхлить глинистую почву, устранять сорняки на участке, окучивать грядки. При этом благодаря тому, что количество оборотов у двигателя бензопилы достаточно велико, мощность устройства позволит делать все быстро.

Культиваторы такого образца могут оказаться весьма тяжелыми, что достигается за счет веса каркасной рамы, выполненной из металлических уголков или труб, собранных в единую конструкцию при помощи сварки. При отсутствии сварки рекомендуется использовать болтовые соединения, так как это позволит быстро и надежно выполнить монтаж, а сама рама будет разборной и удобной для хранения.

Для его изготовления понадобятся следующие детали: мотор от бензопилы и цепи к нему, стартер, глушитель с бензобаком, колеса. Итак, рассмотрим процесс монтажа подробнее.

С помощью аппарата ручной сварки и уголков изготавливаем основную раму аппарата. Она будет иметь прямоугольную форму с двумя поперечными жесткостями, делающими раму надежной.

На задней части готового каркаса привариваем пластину с подготовленными креплениями для установки двигателя.

Двигатель устанавливается ниже уровня топливного бака. Ёмкость для топлива нужно зафиксировать на сварном кронштейне выше основной рамы на 15 см.

Теперь приступаем к установке промежуточного вала на вертикальных опорах в передней части конструкции. Чтобы можно было надежно закрепить подшипники ходового вала, эти опоры фиксируются на продольных уголках.

На редуктор двигателя одеваются цепи, которые нижней своей частью опускаются к промежуточному и ходовому валу, где и закрепляются на звездочках передаточного механизма.

Пусковую кнопку нужно устанавливать на ручках, которые привариваются к раме нижней частью.

Как сделать мотокультиватор снегоуборщик

Кроме рыхления почвы, таким мотоблоком еще можно убирать снег.

Для этого его культивирующая насадка заменяется на другой механизм — лопату-отвал. Как правило, такие приспособления имеются в продаже, но иногда их делают самостоятельно, используя для этого листовой металл.

Чтобы получить такую деталь, от листа нужно отрезать часть необходимых размеров, а затем приварить к ней насадку для установки на раму мотоблока. После проведения такой модернизации, его можно будет использовать как снегоуборщик для дачи. Относительно большой вес изделия улучшит проходимость аппарата. Правда, для того, чтобы все его механизмы работали исправно, с наступлением холодов его лучше всего смазывать зимним маслом. Это убережет снегоуборщик от сложных поломок.

Если вы решили собрать самодельный мотокультиватор своими руками, то теперь у вас будет вся необходимая для этого информация, позволяющая собрать универсальный аппарат, который можно применять как снегоуборщик и рыхлить им землю. Кроме того, при изготовлении таких культиваторов для дачи вам не понадобится наличие специального оборудования.

Достаточно уметь использовать инструменты, находящиеся в хозяйстве.

1sadteh.ru
