Пошаговая инструкция +Фото и Видео

Санузел – конструкция, без которой жизнь современного человека немыслима. Старожилы с ужасом вспоминают времена, когда туалет находился во дворе домов старой застройки. Сельским жителям такие удобства более привычны, а вот городские без отхожего места в условиях загородных участков не смогут обойтись.

Теплый туалет на даче давно не роскошь, а жизненная необходимость.

Утеплением санузла занимаются на начальной стадии строительства, ведь зимой в лютый мороз, с завыванием суровых ветров в нем не так уж удобно находиться.

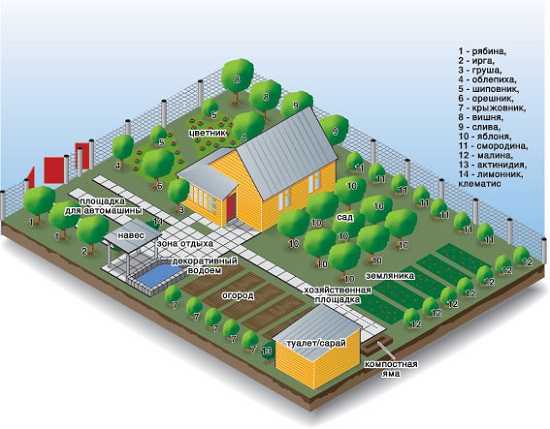

Место на участке для дачного туалета

Для каждого вида строения на участке определены правила расположения. Поскольку сооружение оснащают выгребной ямой, к нему предъявляют повышенные требования.

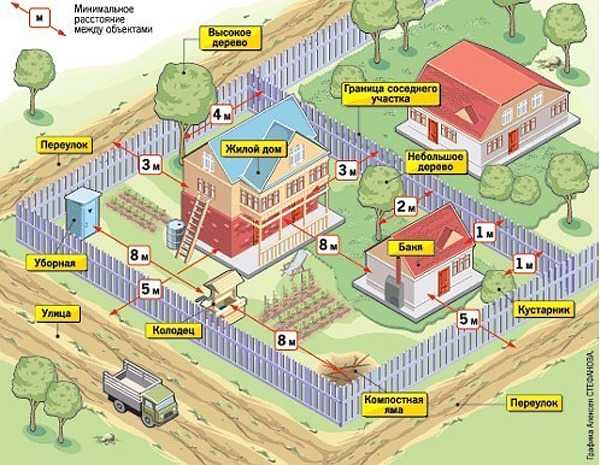

Согласно нормативам СанПиН санузел на улице должен соответствовать таким правилам установки:

  • расположение от источника воды не ближе 25 метров;
  • в случае неровностей грунта, туалет располагают на участке, который находится ниже родника, во избежание проникновения отходов из выгребной ямы в питьевую воду;
  • расстояние от забора соседского участка должно составлять не менее 1 м, а скат крыши направлен в сторону ваших владений;
  • расстояние от колодца составляет на меньше 8 м;
  • уличный санузел располагают на определенном расстоянии в несколько метров от других построек на участке;
  • установка сооружения происходит с учетом направления ветров;
  • решение о строительстве туалета принимают в зависимости от данных о глубине залегания грунтовых вод, и допускается при показателях больше 2,5 м. Иначе, на обустройство выгребной ямы разрешения не дают.

Примечание. При строительстве дачных теплых туалетов, в которых предусмотрена возможность изоляции стоков от земли. В таких случаях некоторые правила можно упустить из виду.

Виды дачных туалетов

Санузлы с выгребной ямой – самый востребованный вид конструкции, поскольку в ее сооружении нет особых проблем. Глубина вырытой ямы составляет около 1,5 м, а сверху устанавливают корпус туалета. В процессе использования, отходы постепенно накапливаются, а для их удаления используют ассенизатор. Второй способ избавиться от них – закопать яму и перенести туалет на новое место.

Пудр-клозет – сооружение, которое устанавливают на участках с близким залеганием грунтовых вод. В таком случае, выгребную яму обустраивать недопустимо. Отходы накапливаются под сидушкой в подготовленной емкости, а потом выбрасываются в специально отведенное место. Проблему исходящего от них смрада, решают путем применения сухих веществ в виде опилок или торфа. Благодаря такой процедуре туалет и получил свое название, поскольку процесс напоминает припудривание.

Люфт-клозет – сооружение с выгребной ямой, которую изолируют от почвы. Отходы удаляют при помощи ассенизатора. Такой туалет допустимо располагать в дачном доме около наружной стены, а яму вырыть за ней. Слив опорожнений будет происходить по трубе канализации в выгребную яму. Для упрощения процесса очищения, яму сооружают с небольшим углом наклона.

Биотуалет – модернизированный вид пудр-клозета, который отличается от своего предшественника тем, что для удаления запаха используются микроорганизмы вместо опилок. Конструкция полностью готова к эксплуатации, необходимости в яме нет. Биотуалеты есть в свободной продаже, любых видов, форм и размером. Среди недостатков дачного туалета без выгребной ямы выделяют необходимость приобретения микроорганизмов, с другой стороны, они способствуют формированию ценного удобрения.

Химический санузел – имеет отличия от биотуалета. Переработка отходов осуществляется с помощью химических веществ. В результате такой обработки дальнейшее использование отходов в качестве удобрения невозможно.

Торфяной туалет – улучшенная вариация пудр-клозета, в которой отходы нейтрализуются с помощью торфа. Санузел напоминает на обычный унитаз, а в сливной бачок помещают торф, который покрывает отходы. Такой туалет можно поставить в доме, предусмотрев перед этим эффективную вентиляционную систему.

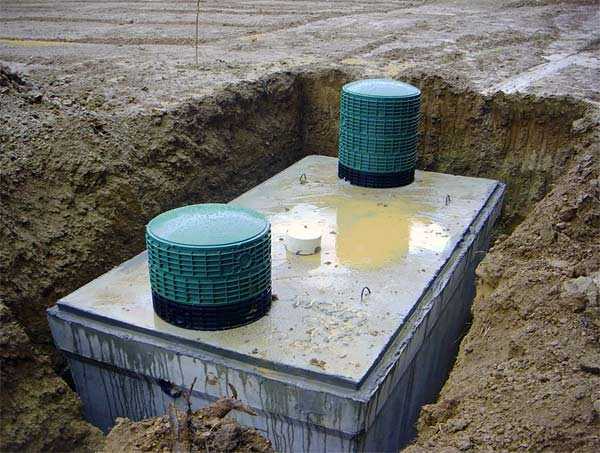

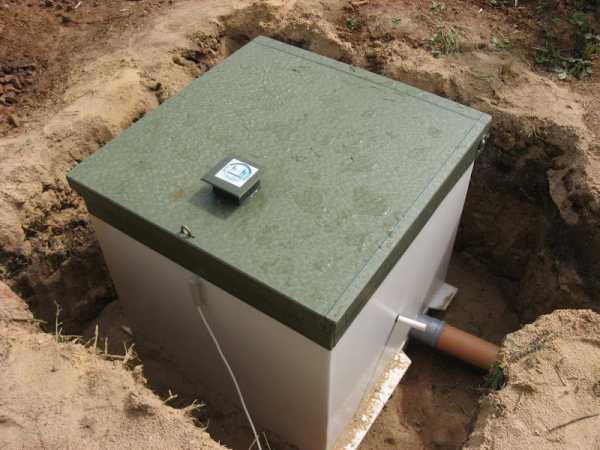

Выгребная яма в дачном туалете

Яму в уличном санузле обустраивают в зависимости от конфигурации постройки. Ориентируйтесь на глубину грунтовых вод, если она больше 2,5 м, допустимо применять стандартный вид конструкции с простой ямой, вместимость которой рассчитывается с учетом количества проживающих. Для семьи из четырех человек достаточно объема 1,2 м³.

Стенки выгребной ямы в теплом уличном туалете выкапывают предельно ровно. Это необходимо сделать для удобного вывода испражнений, при этом глубина должна составлять не менее 1 м. Для обеспечения доступа к яме монтируют люк или укладывают несколько досок.

В случае близкого залегания грунтовых воды, выгребную яму герметизируют для предупреждения оттока отходов в чистую воду. Для этого используют рубероид, которым выстилают дно и стенки ямы, заливают стяжку из цемента и выкладывают кирпич. Вовнутрь сооружения устанавливают герметичную тару либо эксплуатируют в виде стандартной выгребной ямы.

Пудр-клозет устанавливают быстро без особых затрат труда и средств. Это связано с тем, что конструкция не требует ямы. Под стульчаком устанавливают тару для сбора фекалий и мочи, а также предусматривают емкость под опилки и торф.

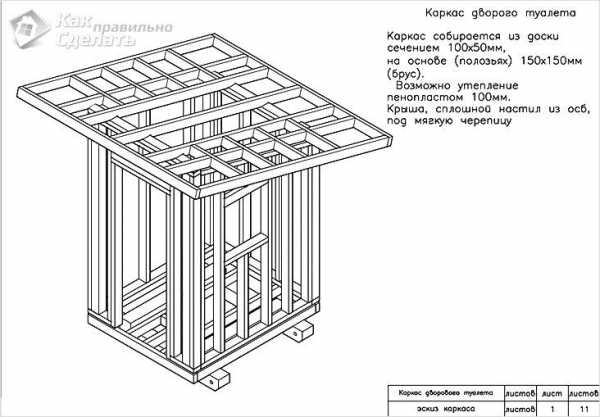

Корпус дачного туалета

Когда с земляными работами покончено, можно переходить к непосредственному строительству фундамента под корпус. Главное правило качественной постройки – устойчивость. На безветренной территории основание сооружают прямо на земле, в противном случае предусматривают закрепление с помощью металлических труб, которые погружают в почву по периметру выгребной ямы.

Несущие детали каркаса изготавливают из пиломатериалов диаметром 100х100 мм и усиливают брусом 50х50 мм. Монтируют каркас таким образом, чтобы важные детали соединялись в единой плоскости, которая выступает в качестве основания для материалов внешней отделки стен. Проем для двери изготавливают из бруса с сечением соответствующим несущим элементам конструкции.

Наверху корпуса закрепляют обрешетку, которая служит основой для укладки материала крыши. Для этого одну планку крепят с внешней стороны, а вторую под углом, который необходим для отведения дождевых вод. В качестве крыши используют преимущественно шифер, так как площадь ее маленькая, и хватит одного листа. Материал крепят с помощью гвоздей для шифера со шляпами особой формы.

Фундамент для пола теплого туалета мастерят из бруса. Этот материал также подходит для каркаса стульчака. На брусья укладывают доски, часть которых не фиксирую для обеспечения доступа к выгребной яме.

В качестве обшивки стен применяют ОСБ плиты, фанеру и ДСП. Материалы подходят и для отделки дверей. Для фиксации используют саморезы.

Обустройством вентиляционной системы занимают независимо от того, какой выбран тип туалета. Для этого применяют пластиковые трубы, верхушка которых выводится выше кровли.

Утепление санузла на даче

Для строительства туалета на даче своими руками часто применяют древесину, которая наделена отличными теплоизоляционными качествами. Чтобы пребывание в санузле в зимнее время было комфортным, используют любые доступные утеплители по своему усмотрению, например, минвата, пенопласт, пеноплиуретан. Самый бюджетный вариант – пенопласт 50 мм. Им можно утеплять конструкцию как снаружи, так изнутри.

С учетом того, что уличный туалет относится к каркасным строениям, удобнее всего проводить утеплительные работы внутри. Материал закладывают в полости, образующие брусьями и перемычками. Пенопласт способен впитывать излишнюю влагу, поэтому в работе следует использовать гидроизоляционную пленку.

Примечание. После наружной отделки санузла на даче, внутри по всей конструкции укладывают пленку.

Пенопласт подгоняют по размерам и закладывают промеж брусьями каркаса. Материал обрезают таким образом, чтобы не образовались зазоры между деталями корпуса и листами утеплителя. Поверх пенопласта фиксируют слой полиэтилена. Затем эту шубу обшивают декоративным материалом. Утепление двери и потолочного пространства осуществляют аналогичным методом.

Внутреннее обустройство туалета

Для комфортного пользования туалетом, сиденье устанавливают на пьедестале. Стульчак для дачного туалета мастерят из фанеры или досок. По центру стульчака вырезают отверстие желаемой формы и размеров. Для утепления сидушки применяют пенопласт, который имеет достаточную жесткость и не разрушается под весом. Кроме того, утеплитель обеспечивает морозоустойчивость. К преимуществам пенопласта относят гигиеничность, простоту ухода, средства для очистки не разрушают целостность материала. Для увеличения срока эксплуатации, туалет окрашивают изнутри олифой.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

компоновка и стиль, чертежи, постройка

С чего начинается обустройство дачного участка? Ну, сударь, у Вас и вопросы. С туалета, разумеется (вариант: «Слышь, ну ты и спросил! С толчка, ежу понятно!»). Вот и посмотрим, что нужно знать и как делать, чтобы быстренько, без лишних хлопот и затрат соорудить туалет на даче. Что это, зачем оно и почему без него вообще никак – см. выше. Посему типовые преамбулы опускаем.

Веяния времени

Дачный туалет нынче совсем не тот, что лет 20 или даже 10 тому назад. И это не просто мода:

  • Экологическая обстановка в целом ухудшилась и, соответственно, санитарные требования ужесточились. Традиционные решения вписываются в них далеко не всегда.
  • В технологии переработки и нейтрализации отходов жизнедеятельности произошла подлинный переворот, и многие его достижения доступны в быту.
  • Увеличились требования людей к качеству жизни, включая не только комфорт с эргономикой, но и внешнее оформление.

Исходя из этого, и будем разбираться, как построить дачный туалет своими руками. С одной небольшой оговоркой: кирпичных и бетонных конструкций коснемся лишь вскользь: это уже капитальное строительство со всеми вытекающими требованиями. На дачном участке отдельный теплый капитальный туалет возвести возможно только в исключительных случаях из-за малой земельной площади. Зато задержимся на архитектурном дизайне нужнейшего строения, что входит в качество жизни, а туалет в этом отношении – один из сложнейших объектов. Если не самый сложный. Тем не менее, поддающийся решению; для примера см. рис.

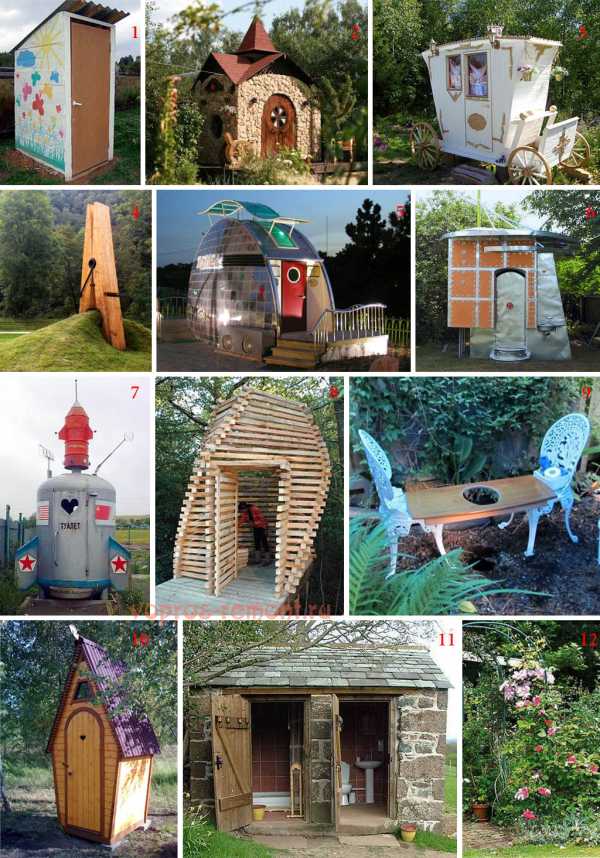

Разные дачные туалеты

Примечание:

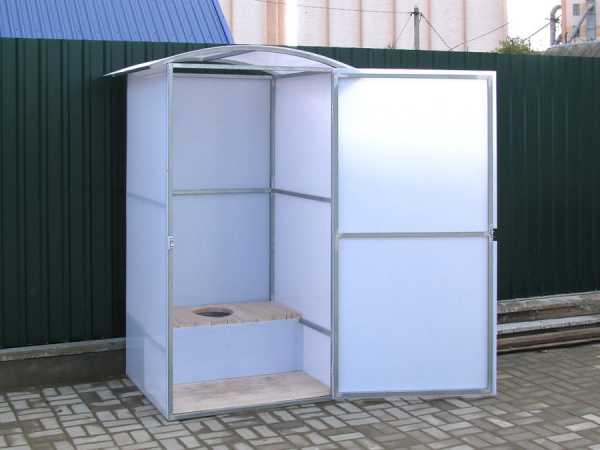

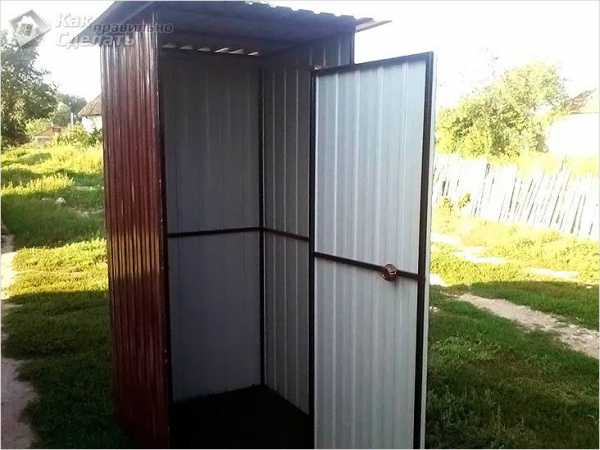

туалеты из профлиста на металлокаркасе, откровенно говоря, неуютны – летом парко, в межсезонье холодно. Хорошие металлические кабины делают преимущественно промышленного изготовления с утеплением и внутренней обшивкой. Тогда производственный цикл оказывается дешевле столярки. Если вас все же интересует и этот аспект, то самодельное верхнее строение будет идентично кабине для душа, а пол со стульчаком – описанным далее.

Как красоту наводить поглядим напоследок. Сначала нужно разобраться со строительством, а дизайн уже к нему привязывается. Чтобы построить туалет уютный, чистый, гигиеничный и глазу приятный, нужно прежде решить другие задачи:

  1. Выбрать тип системы слива, отвода и утилизации стоков исходя из местных условий.
  2. Определить месторасположение туалета на участке.
  3. Выбрать вид и конструктивное решение наземного строения; попросту – кабины или будки.
  4. Разобраться с декоративным его оформлением: что из уместного в данном случае окажется по силам.
  5. Свести смету расходов на строительство.

Надо сказать, что проблемы эти теснейшим образом взаимосвязаны и возиться с ними нужно со всеми вместе. Несколько в стороне только будка; она с подземной частью и основанием почти не взаимодействует. Так что кабину туалета можно сделать в общем-то какую угодно, причем это самая легкая и дешевая часть работы. Поэтому с нее и начнем.

Будка

Основной материал для постройки, как выше сказано, берем дерево. То, что оно недорого, легко обрабатывается, хорошо хранит тепло, дышит, а после несложной обработки (см. далее) остается безвредным для человека, но приобретает стойкость к непогоде и становится непригодным для поселения разного рода заразы, известно. Однако есть еще обстоятельства, в силу которых деревянный туалет оказывается наилучшим решением для дачи.

О фундаментах и подпорках

Грунт считается пригодным для строительства, если его несущая способность без дополнительных мер по укреплению его и фундамента составляет не менее 1,7 кг кв. см. Переведем в квадратные метры; получим 17 т (!). Площадь туалетной кабины в плане редко когда превышает 2,5-3 кв. м; хозблока – 15-20 кв. м. Мыслимо ли, чтобы они весили 40-50 и 250-350 т соответственно?

Идем дальше. Чрезмернопучинистым считается грунт, пучащийся при промерзании на 12% Берем толщину слоя гумуса, который более всего и вспучивается, в 50 см; это не дача, а эльдорадо. 50х0,12 = 6 см. На однородных рыхлых грунтах равномерно вспучивающейся поверхностью считается такая, размер которой по горизонтали равен 100 абсолютным величинам пучения; в данном случае – 600 см или 6 м.

Бывают ли туалеты или бытовки размерами более 6х6 м в плане? Делаем вывод: туалет на дачном участке можно строить без фундамента. При сезонных подвижках грунта он будет просто приподниматься-опускаться менее чем на 10 см (а скорее всего – на 3-4), ничуть не перекашиваясь, что совершенно незаметно.

Более того, фундамент под туалет строить и не нужно: с учетом отвода земли под стройплощадку с выемкой грунта, из хозоборота изымается как минимум сотка. А если участок уже засажен, что делать? И со строительной точки зрения: ненагруженный заглубленный в грунт фундамент может перекоситься и наклониться сильнее, чем поверхность почвы. Причина – в неравномерном и неоднородном промерзании ее слоев. Фундаментная лента, сваи или столбы чувствуют ее в отличие от поверхности сразу «всем телом».

Примечание: поэтому строители и стремятся покончить с фундаментами пораньше, чтобы до холодов возвести как можно больше стен. Исключение – фундаменты большого заглубления, те зимовать могут без ограничений.

Вывод «без фундамента» дачникам известен и без расчетов со специальными познаниями. Кабины туалетов ставят на кирпичи или готовые небольшие железобетонные монолиты. Однако лучше всего будет уличный туалет поставить на пару бетонных столбиков для шпалер. Их продают не только в южных регионах для виноградников; в местах похолоднее они идут под хмель и другие вьющиеся культуры.

Шпалерные столбы выпускаются длиной 1,2-6 м, с габаритными размерами в плане от 10х12 до 20х30 см. Сечение – трапециевидное, с закругленными углами меньшей стороны. А на большей – такелажные проушины из катанки 6-12 мм. Перепилив их посередине болгаркой и аккуратно разогнув, получим штыри для крепления кабины к основанию.

Примечание: если туалет будет с выгребной ямой, то проблема задней опорной балки кабины (дерево в химически агрессивной среде) не то что разрешается сама собой – она просто не возникает.

В местах с сильными ветрами под будку все-таки желательно сделать опорные стойки из бруса 80х80 или профтрубы 40х40х2. Металлические бетонируют примерно на 30 см глубже гумусного слоя, а деревянные вкапывают на ту же глубину, обработав предварительно очень горячим битумом и обернув рубероидом с обсыпкой (шершавым).

Конструкции

Материалы и обшивка

Пиломатериалы для кабины используются в основном 4-х видов:

  • Брус 60х60 или 80х80 – для каркаса.
  • Шпунтованная доска 40х(120-150) – для пола и стульчака.
  • Обрезная или шпунтованная доска 20-30 мм для внешней обшивки.
  • Обрезная или необрезная доска-двадцатка или рейки 50х20 для обрешетки крыши.

Обшивочную доску можно заменить водостойкой фанерой или ОСП толщиной 8-20 мм. В последнем случае реек для обрешетки можно нарезать их них же. Также будет только лучше со всех сторон и лишь немного дороже, если и на обшивку пустить шпунтованную сороковку.

Обшивка шпунтованной доской покажет все свои преимущества, если кабину обшивать горизонтальными поясам. Но тогда непременно нужно гребни шпунтов ориентировать вверх, а пазы – вниз, чтобы избежать накопления в шпунте влаги. Дверь в любом случае обшивается вертикально.

Обшивка шлюпочной доской

Криволинейные участки, вдруг такие потребуются по условиям оформления, лучше обшивать по-морскому шлюпочной доской, см. рис. Также такая обшивка дольше прослужит в местах с обильными осадками, но сильный ветер она держит немного хуже шпунтовой. Имея электролобзик с поворотным башмаком, шлюпочную доску несложно сделать из обрезной; угол наклона козырька доски – около 30 градусов. Козырьки досок должны быть ориентированы вниз по уклону, как на рис.

Массивные, т.е. из массива дерева, пиломатериалы после обрезки в размер нужно обработать: все без исключения препаратами против гнили (биоцидами), а затем дважды пропитать водно-полимерной эмульсией; этот недорогой материал защищает дерево от сырости на долгие годы. Пропитывать нужно именно в такой последовательности, иначе пленка ПВА не пустит биоцид в дерево! А если как надо, то она же предотвратит его улетучивание и вымывание. Детали, обращенные к грунту или выгребу (для настила пола и обшивки стульчака – испод досок) нужно дополнительно обработать горячим битумом или битумной мастикой.

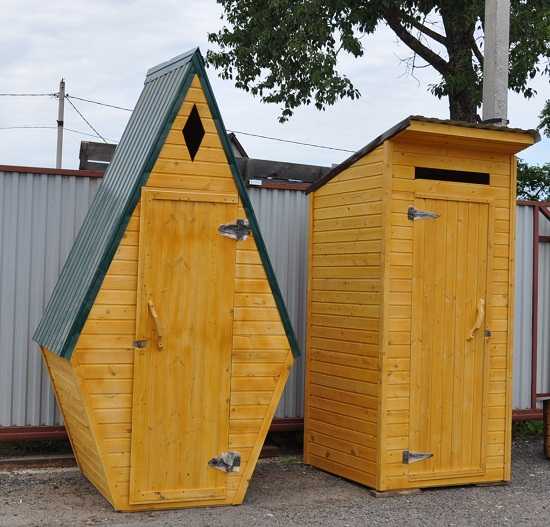

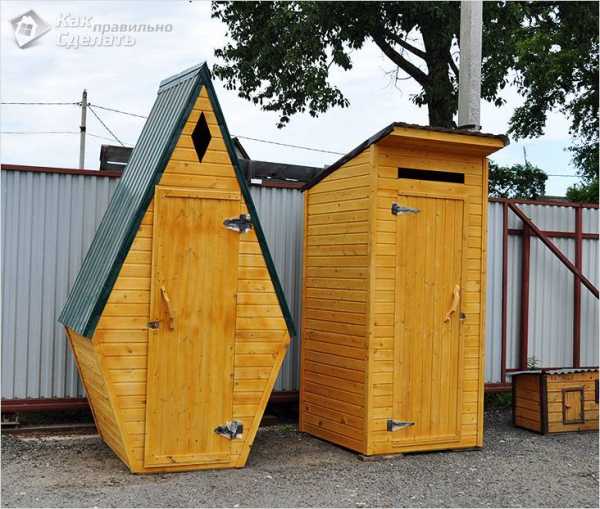

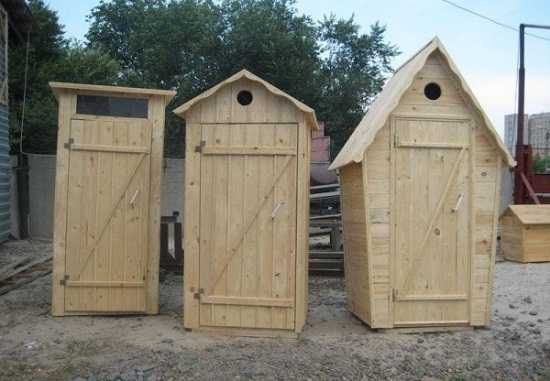

Виды кабин

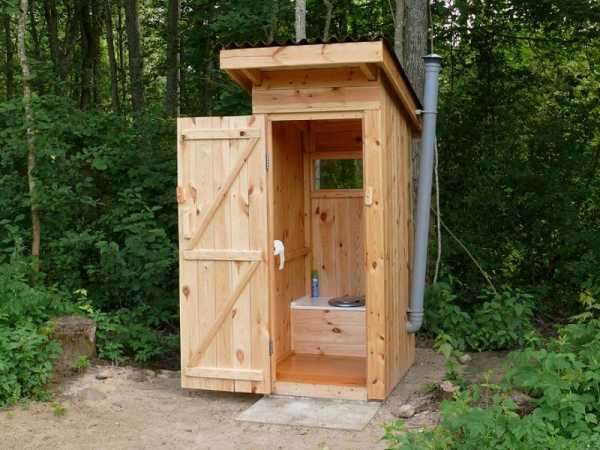

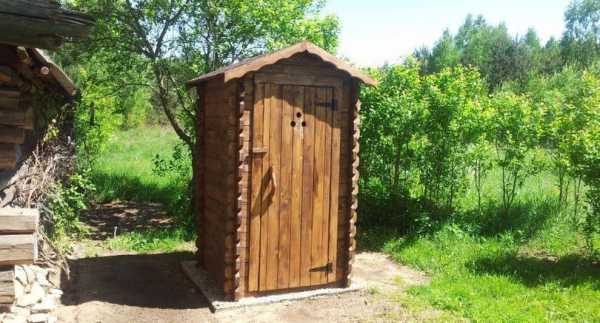

Деревянный туалет на улице по виду и технологии строительства выполняется в общем-то в 4-х архитектурных формах; см. рис.: шалаш, скворечник, домик, избушка.

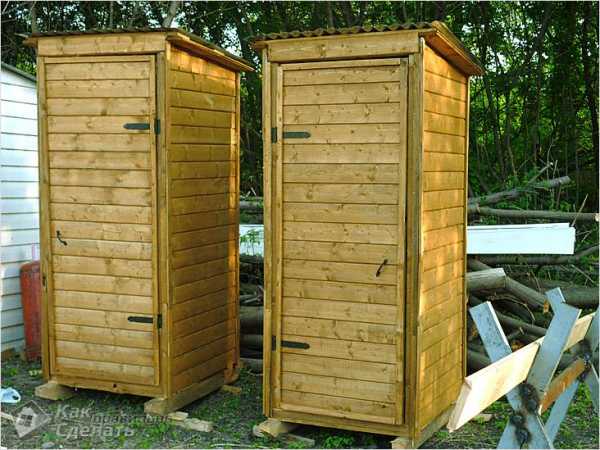

Виды деревянных кабин для туалетов

Разница между ними несущественна, но все же есть:

  1. Шалаш прост конструктивно, прочен, стоек к ветру и осадкам, наименее материалоемок, но отнимает под себя больше земли и неудобен: шаг вправо, шаг влево – стук головой. А для «не стук» нужно брать высоту по коньку до 3 м и более, так что экономия материалов пропадает. Дизайн уместен более всего примитивистски-рустикальный.

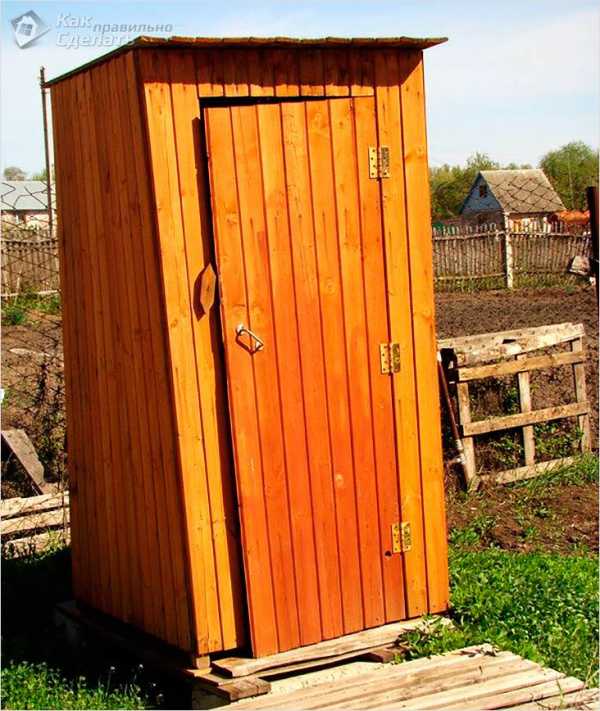

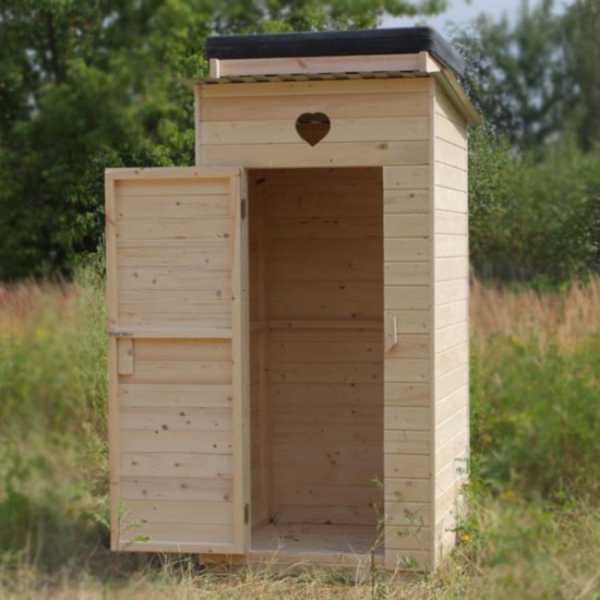

  2. Скворечник еще проще шалаша, дерева на него уйдет не больше, земли отнимает минимум. Но конструкция слаба, а все сооружение плохо держит тепло и легче продувается ветром, это общий недостаток всех строений с односкатной крышей. Под дизайн никуда не годится. Тем не менее, как летний туалет или секция хозблока на задворках за густой растительностью, туалет-скворечник оптимален; особенно благодаря тому, что на его крыше без проблем размещается водяной напорный бак с подогревом от Солнца. Кабина под нагрузкой при этом приобретает дополнительную прочность.
  3. Домик теплее и немного прочнее скворечника. Материалов и земли требует столько же. Водяной бак пристроить труднее, но художественное оформление и отделка допустимы практически любые.
  4. Избушка сложнее прочих, материала в отход уходит больше. Благодаря граненой форме очень прочна, выдерживает любые климатические условия. Эргономика и функциональность – лучше не бывает: полка и рукомойник не отнимают площади пола, можно еще и вешалку пристроить. Под дизайн – делай все, что только годится для туалета, да и сама по себе вписывается в любой пейзаж.
О размерах

Рекомендуемые размеры кабин скворечник и домик по полу, вместе со стульчаком – от 1,2 м в ширину и от 1,5 м в глубину. Для шалаша с избушкой глубина та же, но ширина берется от 0,9 м – в шалаше на уровне плеч (это примерно 1,6 м от пола для человека среднего роста в обуви), а в избушке по полу. В блочных хрущевках встречаются туалеты 0,7х1,1 м, то туда не ходят в теплой верхней одежде и огородных бахилах.

Примечание: ширину туалета летней дачи выходного дня допустимо уменьшать до 1 м.

В любом случае от головы стоящего человека до ближайшей стенки должно быть не менее 40 см, это важно при расчете угла наклона стенок шалаша. Высота потолка над полом – не ниже 2,1 м, над стульчаком – от 1,9 м. Высота бортика сиденья над полом также в расчете на тяжелую обувь берется больше стандартных для квартирного унитаза 40 см на 5-6, до 10 см, т.е. 45-50 см, смотря по росту пользователей.

О дверных петлях

У кабин шалаш, скворечник и домик есть общий недостаток: если забыть запереть дверь, то ветер может расхлябать ее вместе с будкой буквально за 10-20 мин. Чтобы избежать этого, дверь желательно навешивать на амбарных петлях, как на поз. 1-3 рис. выше. Прочная избушка этого не боится, ее дверь можно без опаски навешивать на потайных петлях.

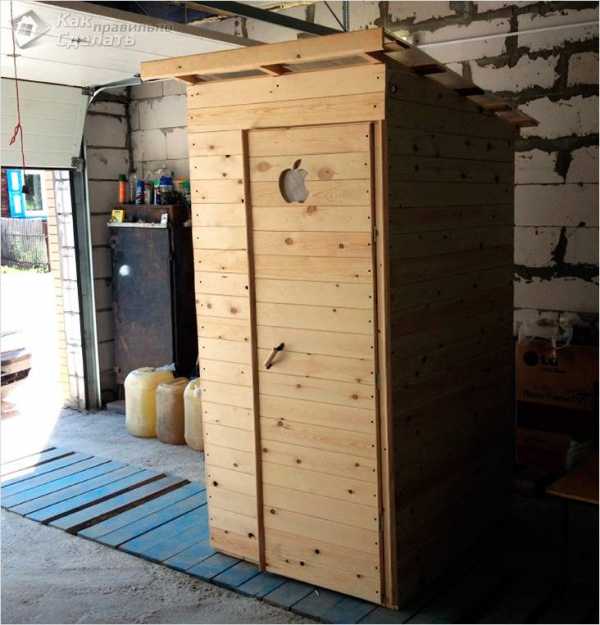

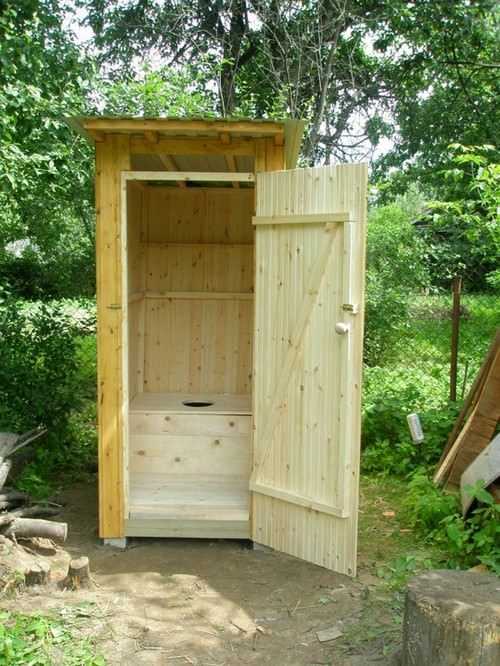

Строим будку

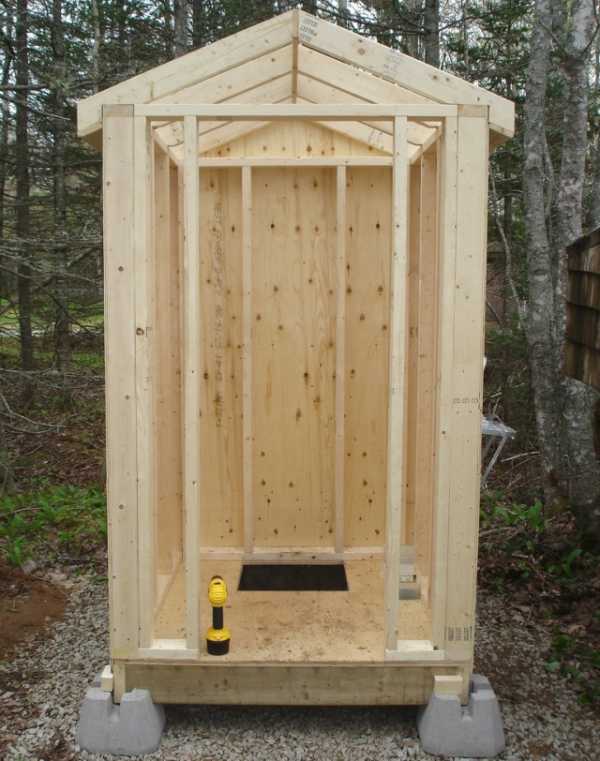

Постройку простейшей кабины-скворечника пошагово иллюстрирует рис; весь монтаж ведется на гвоздях 100 мм (для 60 мм бруса) или 150 мм, для бруса 80х80. Обшивку ведут на гвоздях 60-70 мм. Порядок постройки таков:

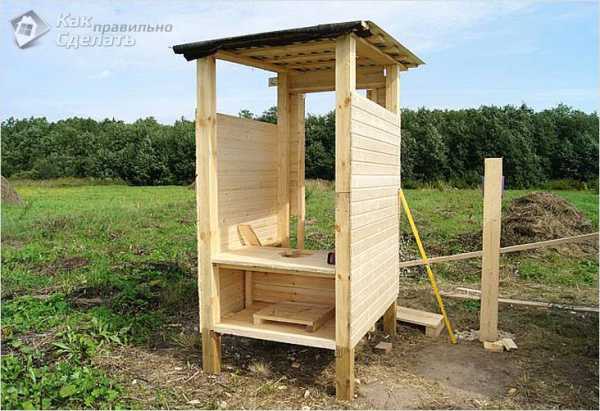

Строительство туалета-скворечника

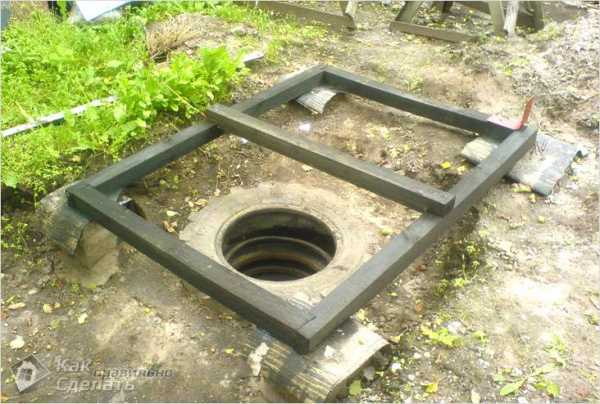

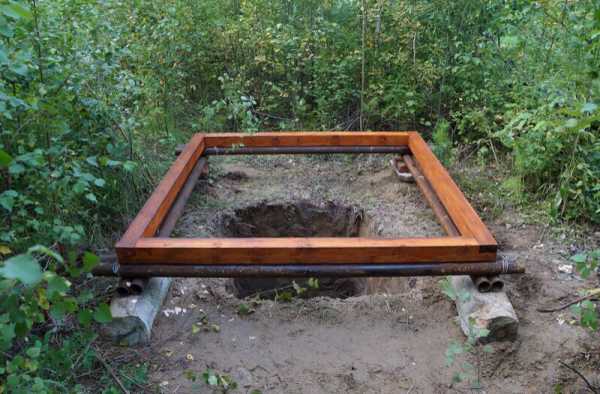

  1. Несущий пояс, или угловые плиты/столбики застилают простым, без посыпки, рубероидом в 2 слоя;
  2. Немедленно (нестабилизированный к УФ недорогой рубероид на свету быстро портится) собирают нижнюю опорную раму из бруса. Не забудьте обработать!
  3. Настилают пол до переднего края стульчака. На оставшуюся часть рамы набивают доску той же, что и для пола, толщины. Также не забудьте обработать, особенно с испода;
  4. Готовят переднюю (большая) и заднюю рамы. Стыки врезаются в полдерева;
  5. Фасадную раму и задник гвоздями прибивают к низу и связывают стяжками, врезанными на четверть;
  6. Тем же способом делают каркас стульчака;
  7. Обшивают стульчак, выпиливают окно сиденья (очко – это вполне легальный технический термин) и обшивают стены;
  8. Собирают обрешетку крыши;
  9. Настилают кровлю (любой жесткий кровельный материал), выпиливают туза, навешивают дверь (о ней см. ниже), обшивают углы – готово! Кому там больше приспичило, уже можно!

Описанная методика далеко не единственно допустимая. Постройка будки туалета возможна и другими способами. К примеру, см. довольно подробный ролик:

Видео: туалет на даче своими руками

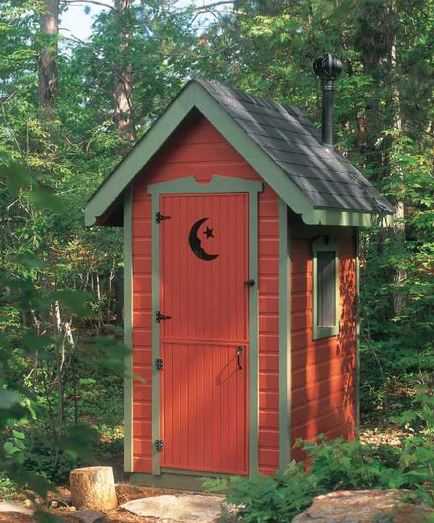

Что такое сортирный туз?

Это то самое фигурное окошечко над дверью или в ее полотне. Его символика ныне забыта, но в ханжеские Средние Века она была вполне определенной. Сердечко на самом деле не призыв к сексу в отхожем месте, а червовый туз. Он означал, что данная латрина общедоступна. Бубновый – только для прекрасного пола! В старину дамы имели право пользоваться любой свободной кабиной, а кавалеры – лишь для них предназначенными.

Феминизмом или хотя бы равноправием тут и не пахло: те же кавалеры без обиняков надевали на тех, кому пели романсы, пояса целомудрия (чудовищное по своей антисанитарии приспособление), и убийство жены за супружескую измену преступлением не считалось. Галантность галантностью, а право сильного вынь да положь! Трефовый и пиковый тузы не применялись: церковники с военными обидятся. Во времена инквизиции как знать, что еще чреватее было… Дворянин быстренько заколет или зарубит, а святые отцы могли и на костер отправить.

Еще кабины

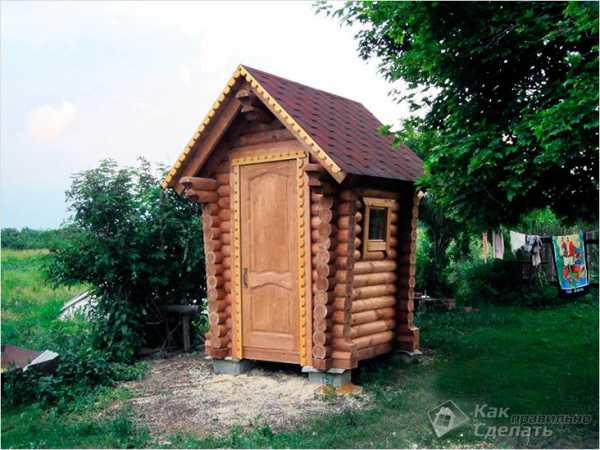

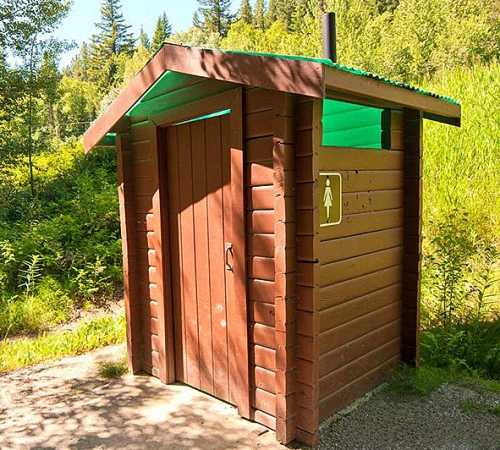

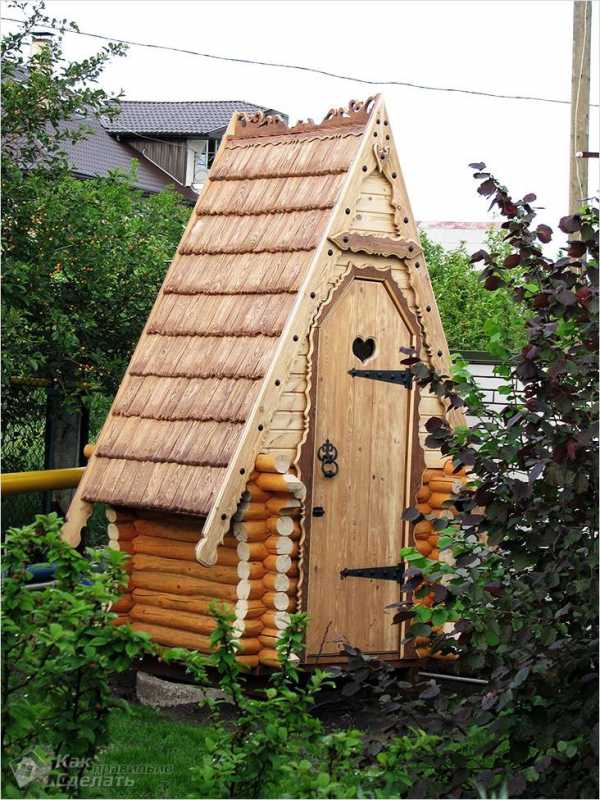

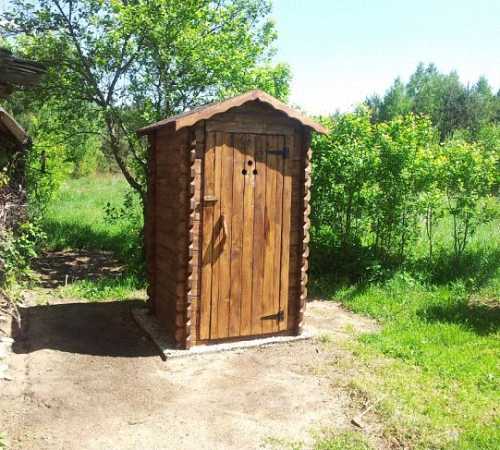

Вторая по востребованности из туалетных кабин – избушка. Поскольку ее строение сложнее, приводим готовый проект с раскроем досок и расчетом расхода материала, см. рис. Обратите внимание на дверь: ее полотно с такой системой силовых связей выдержит любой ветер и пригодно для любого туалета. Возможно, забытую на будни незапертой дверь и сорвет, но полотно не расшатается и ремонт сведется к перенавешиванию.

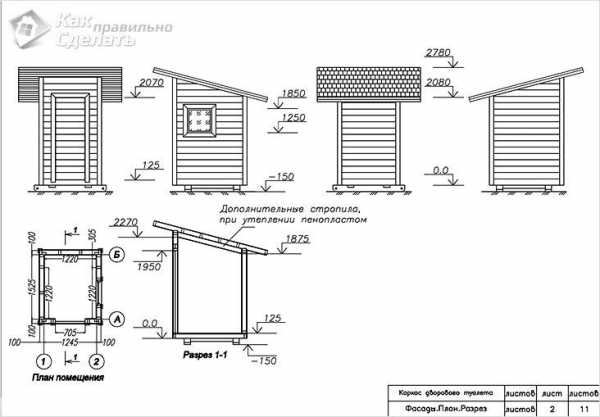

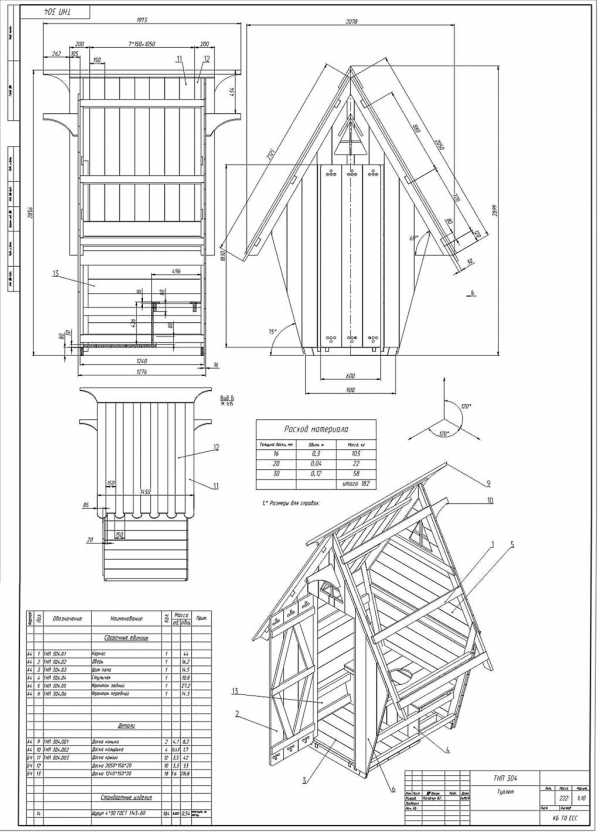

Проект туалетной кабины-избушки

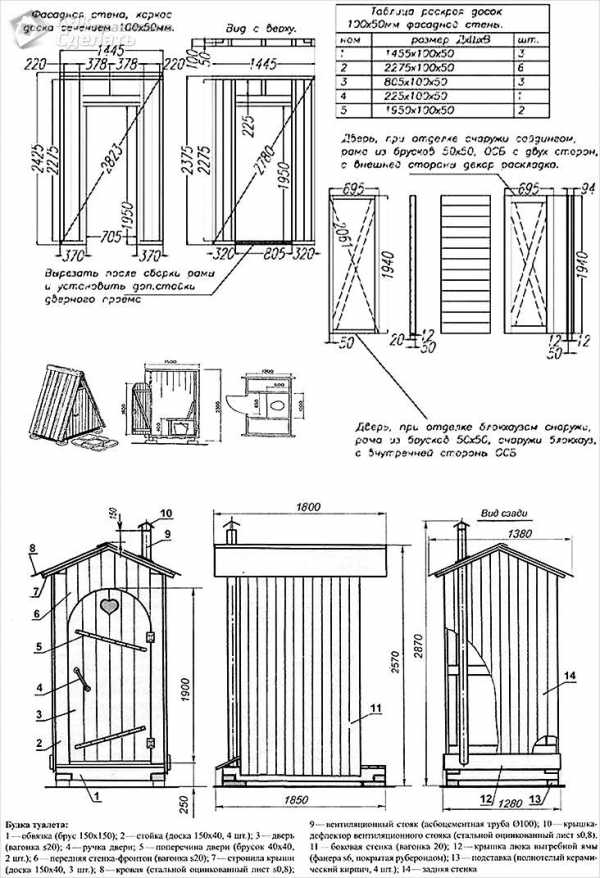

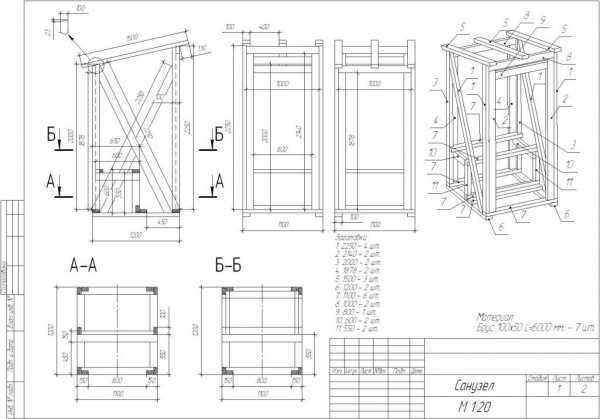

На рис. ниже приведены для примера менее подробные чертежи также еще одного скворечника, шалаша и домика. Если разберетесь, как строить избушку, то к ним дальнейших пояснений не понадобится.

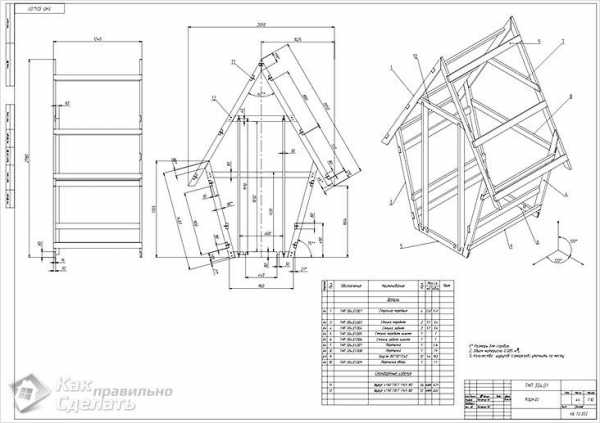

Чертежи нескольких туалетных кабин

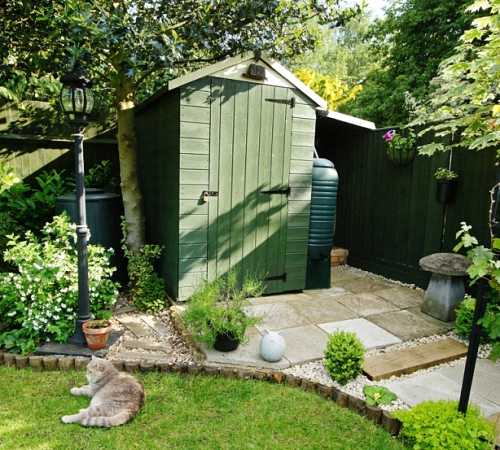

О туалете в саду

По ряду причин, о которых подробнее будет сказано в конце статьи, туалет на участке, особенно избушку и домик, желательно строить среди деревьев. Однако строительство садового туалета имеет некоторые особенности. Они не столь велики, чтобы задерживаться на их описании, так что просто предлагаем видео:

Видео: строительство садового туалета

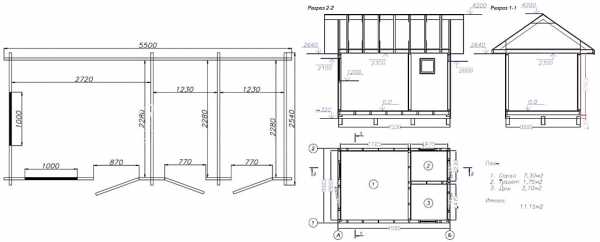

Хозблоки

На дачах принято совмещать туалет, душ, сарай; возможно – летнюю кухню и убежище от непогоды (если дома еще нет или дача товарная, где квадраты земли денег дают) в один блок. По крайней мере с точки зрения биохимии стоков это оправдано: на даче доля серых вод (стоков из душа и с кухни) относительно фекальных гораздо меньше, чем в жилом доме, а объем стока невелик, так что думать о раздельной их очистке особого смысла нет. Выгоднее обрабатывать выгребную яму (хозблок допускает только такой вариант утилизации стоков) универсальными средствами. Поэтому поглядим, как бы поспособнее сделать хозблок с душем и туалетом для дачи.

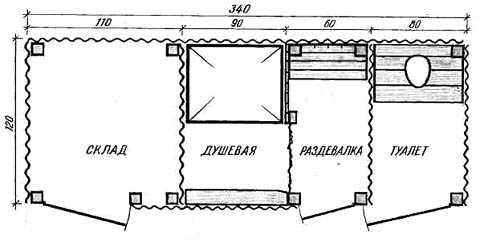

План хозблока “Чебурашка”

На рис. сверху – стихийно-народно придуманный еще при Хрущеве вариант, впоследствии прозванный «Чебурашкой». Комплекты деталей для его сборки по тем же наименованием продаются и поныне. Особенность – предельная простота, дешевизна и достаточная функциональность при минимуме занимаемой площади. Опорные столбы (брус 100х100 или профтруба 40х40х2) вкапываются или бетонируются прямо в грунт. Обшивали когда-то шифером; сейчас – профлистом.

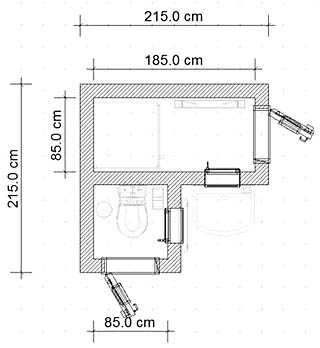

Планировка хозблоков с бытовкой

План углового хозблока

На след. рис. – 2 плана хозблоков посложнее. Их большее помещение может быть использовано не только как склад/сарай, но и как бытовка «от непогоды» с кухней; наличие окна, площадь его и размеры позволяют поставить топчан и стол с камельком, а деревянная обшивка достаточно утепляет. Окупается это большей занимаемой площадью и тем, что вход в туалет с душем – только с улицы, под раздевалку места уже нет.

Наконец, на рис. справа – хозблок для постройки в углу участка, с открытым летним умывальником. Особенность – компактность и совсем крошечные размеры: строение кирпичное, но, если при тех же размерах помещений его выполнить из дерева, размеры в плане сокращаются до 2х2 м.

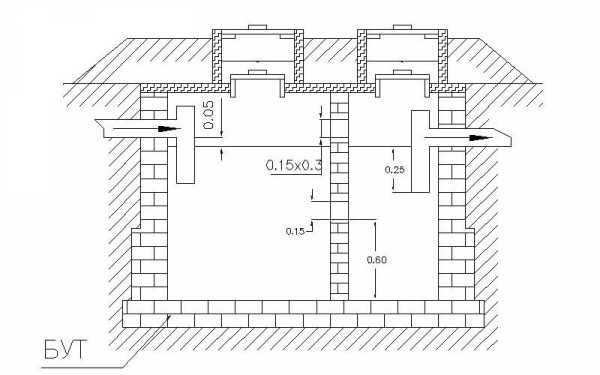

О выгребе

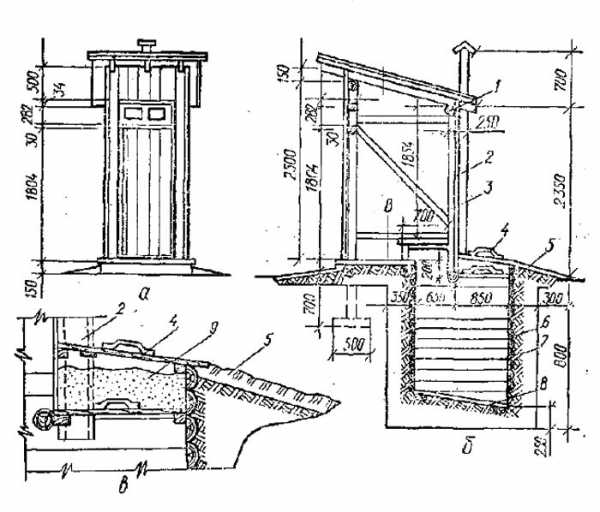

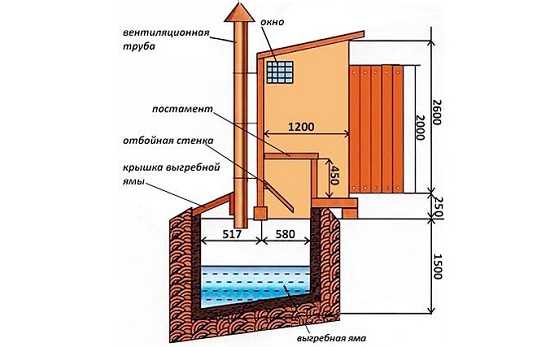

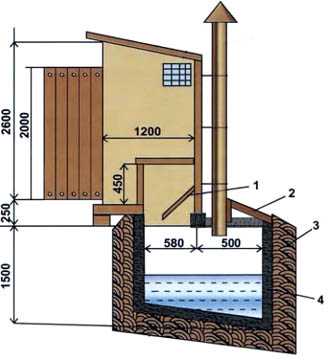

Устройство уличного туалета

Подробнее о выгребных ямах, ухищрениях при их постройке и способах обходиться без выгреба вовсе поговорим ниже; вообще же септик локальной канализации – большая отдельная тема.

А пока – см. схему на рис., пригодную для дворового туалета и хозблока. Обратите внимание на отражатель 1, для туалета он совершенно необходим, т.к. направляет сброшенные фекалии в переднюю часть ямы. Далее они потихоньку сползают в карман под выкачку, по пути перерабатываясь бактериями. Без отражателя весь биоценоз в яме перепутается, и понадобится примерно вдвое больший ее объем. Серые стоки выводятся в яму без отражателя, но тоже в переднюю часть. Глухая бетонная коробка 4 и глиняный замок 3 на даче также совершенно необходимы для предотвращения инфильтрации в грунт, а назначение ревизионно-прочистной дверцы 2 пояснений не требует.

А как бы в доме?

Оно и понятно, оправляться в тепле – в добре не только комфортней, но и для здоровья полезнее. Однако устроить дачный туалет в доме хоть и вполне возможно, но прежде понадобится решить целый ряд проблем.

Первая – выгреб. Отводить стоки в колодец с инфильтрацией в грунт нереально; по действующим санитарным правилам тогда понадобится выдержать расстояния:

  • От источников водоснабжения не менее 30 м, а при обычной в средней полосе геологии – 50-80 м.
  • От непроточных водоемов и насаждений пищевых культур – от 30 м.
  • От рек и ручьев – от 15 м.
  • От строений и дорог – не менее 5 м.
  • От неплодовых деревьев, кустов и границы участка – от 2 м.

Все это касается не только своих, но и соседских объектов, подверженных загрязнению. Соседских даже более, т.к. в случае конфликта вся правда по закону будет на их стороне. Т.е., домашне-дачный туалет нужно строить с выгребной ямой глухого типа, требующей периодической откачки. Надо сказать, что с помощью современных средств для выгребных ям она решаема: санбочку за город приходится вызывать не чаще раза в квартал, и всегда есть время скооперироваться на сей счет с соседями.

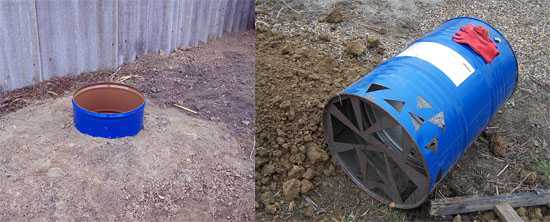

Примечание: умельцы-дачники не обошли вниманием и выгребные ямы. Напр., как сделать выгреб, посильный для самостроя, не вызывающий возмущения соседей и впоследствии пригодный для узаконивания (не век же дачная амнистия продлится), см. ролик ниже:

Видео: выгребная яма своими руками

Вторая проблема – запах. Ставить смывной унитаз с гидрозатвором (сифоном) над выгребом нельзя даже на даче с избыточным и совершенно бесплатным водоснабжением: излишек влаги погубит бактерии в яме, и понадобится уже не плановая откачка, но аварийная чистка, с оплатой, кроме санбочки, работы бригады сантехников на выезде.

Туалеты с выгребом делают люфт-клозетами; попросту – с толчком в виде воронки с крышкой. Но люфт-клозет не исключает проникновения в помещение запахов, хотя бы вследствие скачков тяги в вентиляции и задувания ее ветром. Поэтому выгреб домашнего туалета нужно проветривать не обычной фановой трубой, а сапуном – вентиляцией с принудительной тягой, создающей в яме давление ниже атмосферного.

Ставить на протяжку сапуна вентилятор – гиблое дело. Бытовой в агрессивной среде долго не протянет; очень дорогой специальный (он должен быть, помимо прочего, еще и взрывобезопасным) придется часто чистить, а чем он там обрастает, этого лучше и не видеть, не то что нюхать или трогать.

Достаточно просто можно устроить туалет в дачном доме с отоплением; варианты для печи и котла см. на рис. Под сапун делают люфт-канал с термоградиентной тягой. Чтобы она действовала и в теплое время года, когда не топят, трубу сапуна (она должна выступать не менее чем на 70 см над устьем дымохода и коньком крыши) выполняют металлической и красят в черный цвет, тут уж Солнышко подогреет.

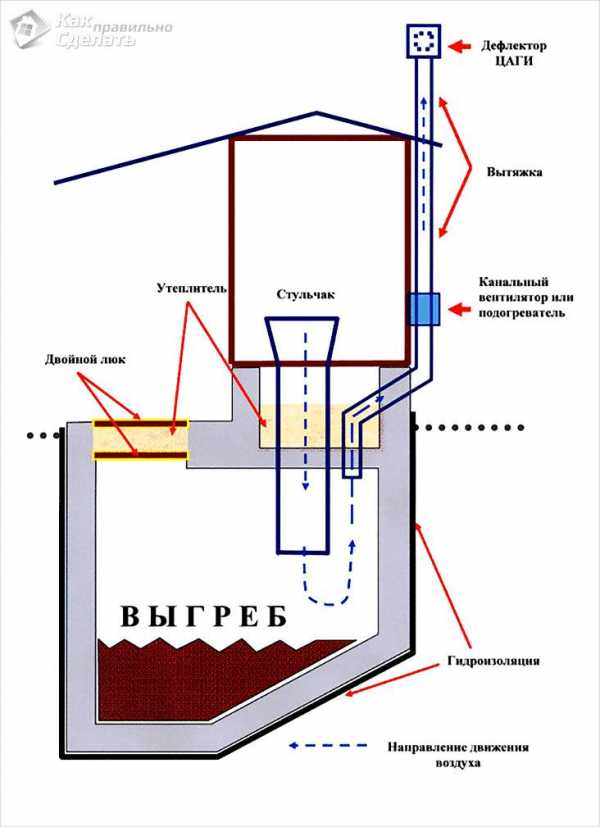

Вентиляция выгребных ям в домах с отоплением

Однако есть и вариант для сезонных дач без отопления. Вспомним, в первых кирпичных хрущевках довольно грубые фаянсовые унитазы промывались дочиста, многие и ерш на хозяйстве не держали. Почему? Смывной бачок подвешивался под потолком высотой в 2,8 м; для спуска с него свисала груша на цепочке. Итого – напор свыше 2 м. Сильная струя со страшным шумом сносила в выпуск сразу все.

Шум при спуске был не последним обстоятельством, породившим унитазы-компакты. Но в классической раковине с лоханью слабая струя могла вообще ничего не смыть. Тогда и придумали унитазы с косым спуском, см. рис. справа. В них, правда, не присмотришься – а каков у меня нынче стул – и без ерша уже не обойтись, но и слабая струя смывает приемлемо.

Унитаз с косым спуском и наклонным выпуском

Автор, столкнувшись несколько лет тому назад с необходимостью переделать дачный туалет, подумал: не мешало бы поставить что-нибудь с сифоном, чтобы вообще никогда не воняло. Косой уник довольно чисто смывается слабой струей, а что, если дать сильную, как в хрущевском? Меньший расход воды при том же качестве смыва.

Хотел сначала купить дешевый компакт с бачком без дозатора (вода идет, пока кнопка нажата) и поднять его повыше, но потом подумал: а зачем? Тянуться неудобно, воду дают по расписанию, стало быть, нужен еще напорно-накопительный бак. В конце концов взял одну раковину с выпуском вниз, прямо в яму. Под потолком подвесил пластиковый бочонок на 50 л, а воду на смыв подал двумя отрезками пластикового гофра через шаровый вентиль с рукояткой, чтобы резче открывать.

Результат превзошел все ожидания: на смыв уходит до 3 л воды. От 50-л бачка – 15-25 смывов в сутки, на четверых хватает. Чистящее сообщество в яме благоденствует.

Примечание: любая из описанных выше кабин выдержит под потолком и 200-л бочку, но не надо. Пользователи войдут во вкус, яма от избытка влаги закиснет и начнет мгновенно переполняться.

А без выгреба?

Раз с выгребом такие сложности, то нельзя ли как-то сделать отхожее место без выгребной ямы? Можно, и делают. Биотуалеты. Но, во-первых, любая канализация био, т.к. для очистки стоков используются бактерии, природные или искусственные. Во-вторых, туалет, который био-, может оказаться вовсе не био. Так что разберемся получше, как можно на даче осуществить прием и переработку стоков вообще без канализации, т.е. сделать автономный туалет.

Автономные места общего пользования подразделяются прежде всего на химические и биологические. Могут быть и тем, и другим, смотря какой картридж подключен, см. далее. В химических стоки перерабатываются сильными неорганическими окислителями или органическими реагентами абиогенного происхождения (формалин и т.п.) «Химики» дороги, их поглотительная и пропускная способность велика. Содержимое выработанного картриджа очень токсично, его перезаправка и утилизация возможны только сертифицированными специалистами на специальном оборудовании с применением защитных средств, поэтому в быту химические туалеты используются редко.

Биотуалетами принято называть такие, в которых биоценоз перерабатывающих стоки бактерий не возникает стихийно, а создается специально высеваемой культурой. С этой токи зрения глухой выгреб, обрабатываемый современными септиками, тоже биотуалет, но мы рассмотрим варианты без накопления разжиженных стоков и не требующие откачки

Самый старый вид, успешно доживший до наших дней – торфяной туалет с его разновидностью пудр-клозетом, это не одно и тоже. И там, и там используются естественные бактерии из торфяных болот; условия в глубине торфяника очень похожи на таковые в выгребной яме. Торфяные бактерии малоактивны: работают медленно, стоков перерабатывают, в расчете на чистый объем культуры, немного. Но они исключительно жизнестойки, легко «засыпают» и при наступлении благоприятных условий пробуждаются.

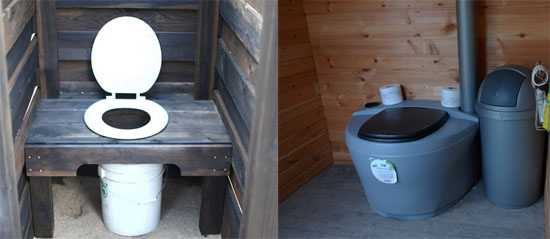

Устройство и внешний вид торфяных туалетов

В простом, или компостирующем, торфотуалете (слева на рис.) под люфт-клозетом ставят емкость-сборник на 40-200 л с каменным дренажом – он будет впитывать избыточную влагу, а потом постепенно ее отдавать – и сапуном, отсасывающим вредные газы. Без того или другого устойчивая культура не возникнет, она или высохнет и заснет, или закиснет и погибнет, или отравится и тоже погибнет.

Пользоваться компостирующим торфотуалетом просто: посидев, в воронку высыпают торфокрошку. Сборник периодически вытряхивают на компостную кучу, вылежав 2-3 года, перебродивший и обеззаразившийся компост пригоден на удобрение. Но компостирующий туалет, во-первых, не гарантирует от запаха, во-вторых, как и пудр-клозет, см. ниже, не выносит перегрузок: вдруг на дачу заявилась компания плотно покушать с пивком, зловоние и необходимость полной чистки с перезаправкой гарантированы.

«Пудрум» значит пыль. Этим словом и его производными с разными приставками в романо-германских языках называют в общем любые порошки. Скажем, по-английски gunpowder значит черный порох, а baby powder – детскую присыпку от потертостей. Что такое пудр-клозет, поможет понять отрывок из книги Дж. Даррелла «Моя семья и другие животные» (My Family and Other Animals). Любой, кто читал Даррела (Джеральда, не его старшего брата Лоуренса), знает, что знаменитый натуралист еще и незаурядный писатель.

Итак, «несуразное семейство» Дарреллов, по собственному выражению автора, решило «для поправки здоровья» долго пожить на острове Корфу, ныне Керкира. Пока подыскивали дом для постоянного жилья, остановились в гостинице. Далее – см. скан с печатного текста.

Ящичек, который все-таки отыскала в своей комнате сестра Джеральда, она наверняка вытащила из пудр-клозета. Первые устройства такого рода использовались в качестве ночных горшков и наполнялись торфяной пылью. В виде ведра с торфокрошкой под стульчаком они дошли до нас в средних широтах, т.к. настоящий пудр-клозет эффективен при среднесуточной температуре выше 23 градусов, а ведро с крошкой нужно так или иначе каждый день или чаще опорожнять.

Ящик настоящего пудр-клозета емкостью от 30, а лучше от 50 литров (в центре на рис. выше) наполняется плотно уложенными вертикально пластинами прессованного торфа. В местах, где торфа нет и он дорог, используют пропитанную торфяным экстрактом специальную бумагу, плотную и прочную, но высокопористую, т. наз. крафт-бумагу. С этой-то разновидностью пудр-клозета и столкнулась цивилизованная, без предрассудков, но не весьма сведущая Марго Даррелл. Впрочем, она тогда была в переходном возрасте, а, повзрослев, много помогала брату в его полезном деле.

Стульчаки для биотуалетов

Торфотуалеты продаются в готовом виде. Стационарные (справа на рис. выше) могут использоваться и как пудр-клозет, и как биотуалет на искусственных культурах: выдвижной ящик вмещает и емкость с торфом, и сменные бактериальные картриджи. Никакой подготовки к установке не требуется, будку просто ставят где нужно. Одной заправки торфяным наполнителем хватает для 2-3 человек на 3-4 дня, а с перерывами на 5 дней, на даче выходного дня, на 1-3 месяца.

В продажу поступают и стульчаки для компостирующих туалетов, но тут нужно глядеть в оба. Во-первых, разного рода природоохранные, а по сути мошеннические общества производят изделия типа «супер-пупер-эко-плюс ХХХ» вроде того, что слева на рис. Эко-то они эко, сертифицированы. Но на поверку выходит, что дозатор торфа нужно заправлять специальными гранулами, очень дорогими, иначе сразу ломается. Делают их они же или их подельники. Своего рода сортирный Гербалайф или Nature’s Sushine. В общем, сетевой маркетинг как он есть.

Иногда еще, возможно, просто по неразумению, под видом торфяных продают стульчаки с поворотной кассетой под специальные бактериальные картриджи, справа на рис. Торф в них засыпать можно, и справлять нужду туда тоже можно. Но если картридж просто меняется, то как такое вот на торфе чистить?

В автономных туалетах на микрофлоре используются высокоэффективные бактерии, полученные методами генной инженерии. Для человека они безвредны и безопасны, проверено многолетним опытом, еще с 80-х. Картридж с культурой меняется самостоятельно (процедура не грязнее смены памперсов), но содержимое на удобрение непригодно, нужно сдавать на переработку. Для дачи выходного дня 1 кассеты хватает на лето, для сезонной понадобится 2-3 замены. Однако здесь тоже нужно выбирать осторожно. Без обмана, просто разновидностей всяких много.

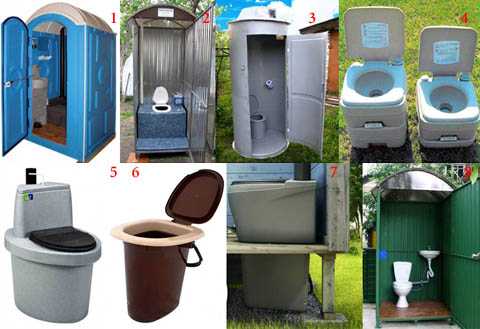

Напр., нет смысла брать очень дорогую общественную кабину, поз. 1 на рис. внизу. Да, она теплая, антивандальная, очень много принять способна. Но – срок годности любого бактериального картриджа ограничен вне зависимости от характера пользования. Культура деградирует задолго до того, как вы используете ее поглотительную способность, а стоимость замены кассеты не мала.

Биотуалеты и биоунитазы

Второй подводный камень – кустарные дешевки, поз. 2. Берут «альтернативный» биоунитаз (см. ниже) подешевле, городят вокруг него кабинку. Потом – быстрая деградация, запах, смена картриджа за свои. Скупой платит дважды, как всегда. Если уж брать цельный биотуалет, то дачно-бытовой, поз. 3. Такие дешевле за счет меньшего ресурса по стокам, он рассчитан на семью.

То же самое касается и самих биоунитазов. Высокоемкие общественные, способные работать и на микрофлоре, и на химии, поз. 4, стоят дорого и к ним относится все, что было сказано о готовых биотуалетах. Есть в продаже специальные дачные биоунитазы, поз. 5, подешевле и рассчитанные на семью. Но в их бачок может заливаться не вода (сразу портятся), а специальная жидкость, подаваемая на смыв буквально каплями, так что нужно узнавать, чем он смывается и сколько смывка стоит.

Туалеты-ведра для дачи (поз. 6) бывают со сменными картриджами, рассчитанными на 3-5 чел и 2-5 дней, для дачи выходного дня это не самый плохой вариант. Но бывают и химические условно-одноразовые, они предназначены для разъездных работ, разного рода полевых выездов и т.п. Как правило, их берут в аренду, а по истощении поглотителя или по возвращении домой отдают на перезаправку.

Еще «биодачный» вариант – унитаз с отдельным картриджем, поз. 7. Обходится гораздо дешевле готового туалета. Сделав кабину по своему вкусу или купив ее отдельно, можно получить вполне гигиеничную комнатку, нужную всем, поз. 8. Для дачи это, пожалуй, на сегодняшний день оптимальный вариант: стоимость унитаза и смены картриджей за долгое время меньше, чем нулевого цикла и выгреба для будки.

Примечание: тем не менее, широкому распространению биотуалетов мешает существенное обстоятельство – сконструированные для малых картриджей бактерии неспособны принимать серые стоки. Поэтому для дачи, обитаемой с весны до осени, рекомендовать лучше все-таки глухой выгреб, обрабатываемый бактериями не столь эффективными и требующими большего жизненного пространства, но всеядными.

И о дизайне

То, что дизайн следует из функционала и не должен идти в ущерб ему – азбучная истина. Однако функционал туалета непригляден, и это не закомплексованность. Все живое при отправлении естественных надобностей уязвимо. Стыд – лишь проявление инстинкта самосохранения. Инстинкт размножения может его пересилить, но мочеиспускание и дефекация – не коитус. Поэтому в дизайне туалета нужно очень хорошо знать и тщательно соблюдать меру.

Напр., не нужно заставлять туалет твердить: «Да нет, не туалет я!», как на поз. 1-3 рис. Аляповато это сделано или с высоким мастерством, неважно. Получится что-то вроде оправданий некоего персонажа: «Начальник, да не тырил я зеленый крокодиловый лопарь с 185 баксами и 50 центами и фоткой блондинки лет 30 с пацаном школьного возраста!» На что последовало: «А я тебе, баклан отстойный, разве говорил, какой бумажник был украден?» Раз кабина бросается в глаза, какая уж тут скрытность отправления.

Примеры неудачного и удачного дизайна уличных туалетов

Поз. 4-6 иллюстрируют в общем-то правомерный подход – маскировку. Скромненько промолчим о своей сути, а кому понадобится – покажут или сам найдет. Здесь есть простор для дизайнерских изысков, но только при большом опыте, вкусе и умении работать. Иначе выйдет нечто наподобие поз. 7-9, при виде которых и дизайнер, и психиатр сойдутся в одном: это не дизайн.

Оформляя туалет, лучше всего вспомнить: что естественно, то не безобразно, даже если его и нельзя выставлять напоказ. Конкретно – естественная маскировка для данной надобности: растительность, камень, поз. 10-12. Рустикальный примитивизм с фитодизайном отнюдь не враждуют, поз. 11. Но поскольку будка крупнее человека и обзор из нее хуже, желательно кабину простых естественных форм размещать среди деревьев, поз. 10. Или, как водится в кустиках, прятать среди мелких фитоформ так, чтобы и видно не было, поз. 12. Это в данном случае самый естественный и, значит, самый лучший прием. И наиболее гигиеничный.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Дачный туалет своими руками - порядок постройки

Без такого сооружения, как туалет, на загородном участке не обойтись. Дачный туалет своими руками сделать несложно, если приложить некоторые старания и усилия. Самым трудоемким этапом в процессе возведения отхожего места будет рытье котлована, но и эту работу можно сделать. Эстетическая сторона постройки — это второстепенный вопрос, самое главное — правильно устроить выгребную яму и создать надежную основу для надземного строения.

Дачный туалет своими руками

Дачный туалет своими руками

Нужно отметить, что некоторые владельцы загородных участков не строят туалет по правилам и обходятся обычным ведром, подставленным под стульчак. Но, так или иначе, отходы жизнедеятельности нужно куда-то девать, поэтому без капитальной ямы все равно не обойтись. Поэтому лучше один раз выполнить все работы правильно и долгие годы не возвращаться к этому вопросу. Особенно важно сделать капитальное строение в том случае, если жильцы проводят на даче значительную часть года.

В случае если не хочется портить оформление территории участка установкой обычного туалета, то его можно скрыть в дальнем углу за домом, или же придумать для него такой дизайн, который поможет органично вписать строение в ландшафт.

Содержание статьи

Выбор места  туалета и его конструкции

Обычно туалет устанавливают в ближе к дальней границе участка, и это понятно, так как хотя бы незначительный запах, но будет присутствовать в этом помещении или около него. Но иногда пользуются другим вариантом, устраивая выгребную яму рядом с домом, а для помещения туалета отводят свободный уголок дома, выводя широкую канализационную трубу в яму. Такую конструкцию в основном используют в тех случаях, когда в дом проведена вода, и в планах есть установка изолированной емкости для сбора отходов жизнедеятельности.

В любом случае, следует придерживаться, установленных санитарно-эпидемиологическими службами стандартов. Их необходимо соблюдать для того, чтобы обезопасить себя, соседей и окружающую среду от нежелательных последствий, таких, как инфекционные болезни или заражение почвы.

  • Если устраивается выгребная яма, ее необходимо расположить на расстоянии, не менее чем 30 м от источников воды, а глубина ее не должна доходить до грунтовых вод.
  • Если будет устанавливаться септик, то его располагают не ближе, чем 15 м от дома.
  • Если планируется использовать изолированную емкость, которая будет очищаться по мере заполнения ассенизаторской машиной, то ее можно установить в любом месте, так как отходы не будут поступать в грунт.

Изолированная емкость — это еще и выход в тех случаях, когда грунтовые воды проходят не слишком глубоко и устройство выгребной ямы, вырытой в грунте, невозможно.

Обычно ямы простейшего дачного туалета имеет площадь порядка одного квадратного метра. Если же яма отрывается круглая, то ее диаметр должен быть равен, примерно 1 м. Глубина ее составляет 1,5—2 м, в зависимости от глубины залегания грунтовых вод.

После того как определено место для ямы, можно переходить к выбору конструкции туалета.

  • Первое, что нужно учесть — это вес конструкции — он во многом будет предопределяться материалом, который планируется использовать для строительства. Сам домик не должен быть слишком тяжелым, так как со временем грунт под его тяжестью может начать проседать и, в конце концов, постройка деформируется и повредится.

Для строительства хорошо подойдут деревянные бруски и доски, или тонкий металл – оцинкованные профили и профнастил.

Если же принято решение возводить будку туалета из бревен или кирпича, то придется подумать о хорошо укрепленном фундаменте. Но строить такие тяжелые строения совершенно ни к чему, так как они все равно не станут теплее легких построек. Лучше, если в этом есть необходимость, термоизолировать помещение утеплителями, которые имеют небольшой вес, например, пенопластом. Такая постройка будет и легкой, и теплой, не продуваемой в холодное время года, и в ней не будет чрезмерно жарко летом.

  • Определившись с материалом можно переходить к размерам будки.

Обычно стандартный туалет имеет размер в ширину 1 м, высоту — 2,3 м, а длина помещения — 1,3 ÷ 1,5 м. Однако, эти размеры – отнюдь не догма и вполне могут варьироваться. В любом случае, помещение должно быть комфортным для нахождения в нем любому члену семьи в положении и стоя, и сидя.

Что потребуется для постройки туалета

Определившись с конструкцией и размещением туалета, приобретают необходимые материалы для его постройки. Деревянный или металлический «домик» можно купить уже в готовом виде. Если же решено возводить его самостоятельно, то понадобятся следующие материалы:

  • Доски и деревянные бруски.
  • Крепеж — гвозди и саморезы.
  • Металлические уголки для усиления конструкции деревянного каркаса.
  • Ручка для двери, крючок или задвижка для закрывания двери.
  • Материал для покрытия крыши – шифер или профнастил.
  • Пластиковый или деревянный стульчак с крышкой.
  • При необходимости — пенопласт для утепления будки, и материал для внутренней обшивки утепленных стен, ДСП, тонкая доска или фанера.

Для устройства выгребной ямы нужно потребуется:

  • Цемент, щебень, песок.
  • Арматура для укрепления фундамента домика.
  • Металлическая сетка-рабица для обтягивания ямы и металлические скобы или штыри для крепления этой сетки к грунту.

Другим вариантом, вместо сетки и ее оштукатуривания бетоном, может стать кирпич, которым обкладывают стены ямы.

Кроме этого, для устройства ямы нередко используют бетонные кольца, имеющие в стенках отверстия. Многие дачники предпочитают старые резиновые покрышки больших размеров.

Установка бетонных колец с перфорированными стенками

Установка бетонных колец с перфорированными стенками

Еще одним, самым экологически чистым вариантом, может стать готовая емкость — септик. Их производят разных размеров, поэтому можно выбрать нужный, в зависимости от количества членов семьи и длительности периода проживания на даче.

Изолированные полимерные емкости для туалетов

Изолированные полимерные емкости для туалетов

Естественно, при возведении дачного туалета не обойтись без инструментов, поэтому в наличие нужно иметь:

  • Ручной бур, который может помочь при рытье котлована.
  • Совковую и штыковую лопату, с длиной и короткой ручкой.
  • Если почва на участке каменистая, возможно, понадобится перфоратор.
  • Молоток и шуруповерт.
  • Шлифмашинка — «болгарка» с дисками по камню и металлу.
  • Электролобзик.
  • Разметочный инструмент – линейка, рулетка, угольник, строительный уровень, карандаш или маркер.

дачный домик Первым на участке строят туалет, а затем остальные постройки!

  Рекомендуем ознакомиться с пошаговой технологией строительства дачного домика, которую мы постарались изложить в данной статье — ссылка.

 Кроме этого советуем прочитать про строительство беседки своими руками, строительство бытовки.

Устройство выгребной ямы

Безусловно, начинают всегда с разметки и рытья ямы. Она будет иметь квадратную или круглую форму, в зависимости от выбранной конструкции.

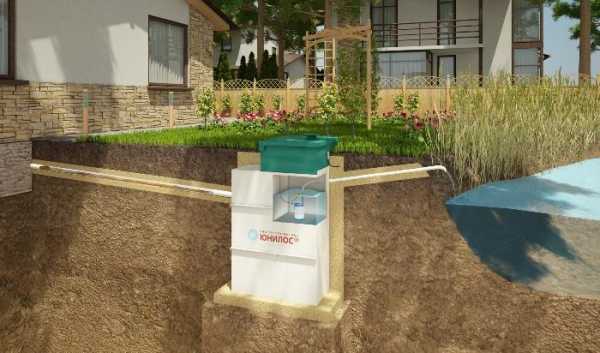

1. Если будет устанавливаться двухкамерный пластиковый септик, то яма роется таким образом, чтобы входной патрубок находился непосредственно в кабинке туалета, так как на него будет монтироваться стульчак. Горловина второй камеры должна оставаться за пределами помещения — она нужна для регулярной откачки скопившихся фекальных масс.

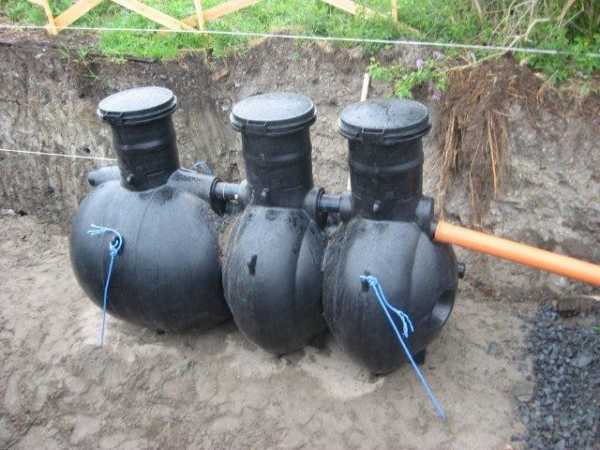

Один из типов двухкамерных септиков для дачного туалета

Один из типов двухкамерных септиков для дачного туалета

Баки бывают разной формы, и от этого будет зависеть габариты и форма ямы. Размер котлована нужно делать на 20—30 см больше имеющейся емкости, так как вокруг нее нужно хорошо утрамбовать грунт.

Септик может быть и более компактным

Септик может быть и более компактным

2. Если стенки ямы будет отделываться бетоном или кирпичом, ее можно сделать круглой или квадратной формы.

Яма квадратной формы

Яма квадратной формы

  • После выкапывания ямы нужной глубины, на ее дне нужно устроить дренаж из крупного щебня, камней, обломков кирпичей
  • Затем, стены ее обтягиваются металлической сеткой-рабицей с ячейками размером 50 × 50 мм. Сетку закрепляют, вбивая в грунт скобы из стальной проволоки или штыри.
  • Чтобы стены получились более крепкие, можно дополнительно армировать стены металлической решеткой с крупными ячейками 100 × 100 мм.
  • Далее, методом набрасывания, на стены наносят бетонный раствор, который оставляют до полного высыхания. Общая толщина бетонного слоя должна составлять около 50 ÷ 80 мм.
  • После схватывания первого набросанного слоя, стены штукатурятся до ровного состояния таким же бетонным раствором. Отштукатуренную яму оставляют сохнуть.
  • Перекрывают яму или готовой железобетонной плитой, или изготавливаемой по месту. Она будет служить для туалета фундаментом и площадкой вокруг него.
  • На яму укладывают доски, которые должны выходить за ее пределы на 700 ÷ 800 мм и быть утоплены в землю до одного уровня с грунтом. Доски должны быть обработаны антисептическими средствами. Эту деревянную подложку под фундамент вполне можно заменить бетонными столбиками.
Укладка опорных досок для заливки фундамента

Укладка опорных досок для заливки фундамента

  • На поверхности оставляют два отверстия для установки стульчака и для выгребного отверстия, которое позже должно накрываться крышкой. Вокруг будущих отверстий устанавливается опалубка.
  • На всю площадь будущего фундамента расстилается полиэтиленовая плотная пленка.
  • Сверху нее укладывается арматурная решетка, которая заключается в опалубку по всему периметру будущего фундамента.
Опалубка, гидроизоляция, армирование будущего фундамента

Опалубка, гидроизоляция, армирование будущего фундамента

  • Высота опалубки отверстий должна быть такой же, как у опалубки всего фундамента. Доски опалубки и будут служить маячками при выравнивании поверхности.
  • Замешивается бетонный раствор, заливается на площадку, разравнивается и оставляется сохнуть. Для долговечности и прочности внешнего бетонного слоя можно, после первоначального схватывания, провести «железнение» влажной поверхности сухим цементом.
Получившаяся плита и перекрыла выгребную яму, и станет основанием для домика туалета

Получившаяся плита и перекрыла выгребную яму, и станет основанием для домика туалета

  • На готовую площадку после ее полного созревания можно будет устанавливать будку для туалета. На отверстие, предназначенное для откачки скопившихся отходов, нужно устроить люк. Его можно приобрести в магазине или же изготовить самостоятельно. Крышка люка должна легко открываться и закрываться.

3. Еще одним вариантом может стать круглая яма с уложенными в нее автомобильными покрышками. Но нужно отметить, что такой вид выгребных ям не подойдет для постоянного пользования.  Подобный туалет можно применять только в дачных условиях, когда жильцы приезжают лишь эпизодически, например, в выходные дни, иначе очень часто придется откачивать собравшиеся отходы.

Выгребная яма из старых автомобильных покрышек

Выгребная яма из старых автомобильных покрышек

  • Для устройства выгребной ямы такого типа роется круглый котлован на 150 ÷ 200 мм больше, чем диаметр имеющихся покрышек.
  • На дно котлована укладывается дренажный слой дренаж толщиной в 15—20 см.
  • Затем ровно посередине ямы укладываются покрышки одна на другую до поверхности грунта.
  • Вокруг покрышек, по мере их укладывания засыпается и утрамбовывается дренаж из щебенки и песка. Этот процесс проводится до самого верха.
  • Когда покрышки полностью уложены, вокруг ямы можно устроить неглубокий ленточный фундамент. Для этого по периметру будущего туалета роется траншея глубиной порядка 500 мм, в которую будет заливаться бетон.
  • Дно траншеи утрамбовывается и засыпается слоем песка в 50 ÷ 70 мм, который тоже утрамбовывается и закрывается слоем щебня той же толщины.
  • Укладывается гидроизоляция из плотного полиэтилена.
  • Далее можно поступить двумя способами:

— сварить и установить арматурную решетку, смонтировать опалубку высотой в 100 ÷ 150 мм над уровнем земли и затем залить бетонным раствором;

— выложить фундамент из кирпича, а затем оштукатурить его цементом.

  • После застывания раствора с цементного фундамента снимается опалубка, а кирпичный выравнивается сверху.
  • На его поверхность укладывается рубероид, который отделит бетонную поверхность от деревянной.
  • На фундамент или устанавливается готовая конструкция туалета, или же он возводится самостоятельно.
Дачный туалет можно установить и на свайном или столбчатом фундаменте

Дачный туалет можно установить и на свайном или столбчатом фундаменте

Для удобства процесса постройки, на фундамент сначала закрепляется деревянная основа-рама, изготовленная из мощных брусков, а на нее будут монтироваться другие элементы конструкции, в зависимости от выбранной модели постройки.

4. Нельзя не упомянуть и еще один способ обустройства выгребной ямы — с помощью металлических бочек с обрезанным дном. Их устанавливают одну на другую и так же, как и в предыдущем случае. Вокруг получившейся трубы утрамбовывают гравийную смесь или смесь песка со щебнем.

Выгребная яма из металлических бочек - явно долго не прослужит

Выгребная яма из металлических бочек — явно долго не прослужит

Казалось бы, метод несложный в исполнении, но недостатков у него намного больше, нежели достоинств. Металлические бочки под агрессивным воздействием и изнутри, и снаружи, со стороны грунта, очень быстро корродировать, и прослужит такой туалет очень недолго.

Возведение домика дачного туалета

Когда и яма, и площадка для установки помещения туалета готовы, можно переходить к монтажу домика по заранее составленной схеме.

Домики для туалета могут иметь самые разнообразные формы, например, даже в виде сказочной избушки. Непосвященный сразу и не определит, что это за помещение так идеально вписалось в ландшафтный дизайн участка. Такое сооружение вполне можно выполнить своими руками, зная схему его сборки.

На фото представлен вариант, частично выполненный из бревен, которые придают этому строению декоративность, маскируют предназначение самой постройки.

Оригинальный теремок - не сразу и поймешь, что это туалет

Оригинальный теремок — не сразу и поймешь, что это туалет

На схеме представлена основа постройки бревенчатого домика, только вместо бревен использованы доски. Хорошо видно, как собираются стены и поднимаются скаты крыши. Распределено внутреннее пространство и выбрано место расположения стульчака.

Примерная схема "теремка"

Примерная схема «теремка»

Следующим этапом пойдет обрешетка крыши, настил кровли и обшивка стен выбранным для этого материалом — это может быть как дерево, так и металл.

Такой домик может быть или установлен на выгребную яму, или же использован, как помещение для биотуалета.

Канализация в доме

Строите туалет? не забудьте про канализацию

 Рекомендуем ознакомиться с материалом по возведению канализации в доме своими руками. Кроме этого скорее всего Вам будет полезно, как построить сарай.

О строительстве сарая читайте — здесь.

Видео: изготовления домика — «теремка» для дачного туалета

Другой вариант строения туалета, которое называют «шалаш». В этом случае домик строится в виде треугольника, и его боковые стенки одновременно являются крышей. Форма достаточно простая, поэтому возводить постройку будет несложно.

Туалет - "шалаш"

Туалет — «шалаш»

1

Такая конструкция не только проста в постройке, но и удобна в эксплуатации — она устойчива в основании и достаточно просторна внутри.

Монтаж туалета - "шалаша"

Монтаж туалета — «шалаша»

На представленном рисунке видно все внутреннее строение домика, место установки стульчака и способ обрешетки стен-крыши. Начата обшивка передней части строения и задней стенки. Домик- «шалаш» можно поставить на обустроенную выгребную яму, как в данном случае, а можно использовать и как помещение для биотуалета.

Даже самый традиционный домик туалета можно оформить по разному

Даже самый традиционный домик туалета можно оформить по разному

Эту форму домика можно назвать традиционной, так как чаще всего ее можно встретить на участках. Но даже такую незамысловатую конструкцию можно декорировать по своему предпочтению.

Например, туалет на этой приусадебной территории решено было сделать под японский домик. Об этом говорят иероглифы, написанные на табличке, подвешенной на цепочках, японский фонарь у входа и даже дополнительно устроенная крыша. Кроме этого, внутреннее оформление помещения также выдержано в общем стиле.

Подобное отношение к оформлению участка говорит о том, что даже из такого строения, как туалет, можно сделать маленькое произведение искусства, если приложить немного усилий.

Схема наиболее распространенного типа туалетного домика

Схема наиболее распространенного типа туалетного домика

Примерная схема постройки такого туалета представлена на рисунке. На нем хорошо видны устройство выгребной ямы, установка сверху нее строения туалета и люка для очистки. Конструкция достаточно проста в устройстве, и возвести ее несложно. Но чтобы она была надежной, необходимо достичь жесткости связок всех деталей между собой.

Внутреннее пространство туалета, устраиваемое над выгребной ямы, в процессе возведения стен может выглядеть, таким образом. То есть, на фундамент устанавливаются бруски основы, на которую закрепляется каркас будущего строения.

Над ямой крепится пояс из толстого бруса, к которому монтируются остальные детали строения

Над ямой крепится пояс из толстого бруса, к которому монтируются остальные детали строения

Далее, производится обшивка стен и монтаж крыши. Только после этого можно настилать пол и устанавливать стульчак.

Помещение туалета после завершения работы

Помещение туалета после завершения работы

После окончательной отделки туалета изнутри, помещение может иметь такой аккуратный и уютный вид.

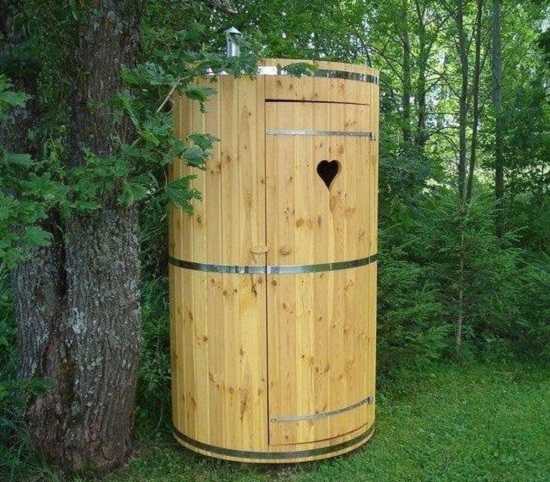

При желании и возможностях можно придумать и другой дизайн дачного туалета, но делать всю внутреннюю отделку нужно из теплых материалов. Не рекомендовано использовать для оформления керамическую плитку, так как это очень холодный вид материала, а кроме этого, в зимнее время кафель становится еще и очень скользким.

Видео: несколько вариантов устройства дачного туалета

Биотуалет

Если нет никакой возможности построить дачный туалет или же просто отсутствует желание связываться со строительными работами, то можно воспользоваться биотуалетом. Этот вариант избавит и от рытья ямы и, возможно, от монтажа домика.

Биотуалет - отличное решение для дачных условий

Биотуалет — отличное решение для дачных условий

Биотуалет — это автономный унитаз, не требующий ни отдельного помещения, ни подключения к отводным коммуникациям

Биотуалет состоит из двух отделений-камер, верхняя из которых исполняет роль унитаза, а другая служит для биологической переработки отходов. Во второй, нижней камере находятся активные вещества, которые разлагают фекалии и превращают их в однородную массу, которая не имеет запаха. Действия биоактивной жидкости для разложения отходов хватает на десять дней, затем камеру очищают, выливая содержимое в центральную канализацию или в почву. Способ утилизации будет зависеть от того, какие активные вещества будут использоваться в биотуалете. Эти вещества бывают трех типов: компостирующие, химические и микроорганические. Каждый из них подходит для определенного типа биотуалета.

  • Для компостирующего биотуалета в качестве активного вещества используется торф. Он обладает высокой впитывающей способностью – так, один килограмм торфа поглощает десять литров жидкости. Получаемый в результате активных процессов, не имеющий запаха компост отлично подойдет для удобрения грядок.

Обычно в комплекте с таким биотуалетом идут трубы вентиляции, которые отводят неприятные запахи во время переработки.

  • Биотуалет, работа которого основана на применении химических веществ, имеет индикатор, который укажет на то, что контейнер требует очистки. Отходы, переработанные таким образом, сливаются в канализацию, с целью обезопасить окружающую среду. Для таких моделей производятся специальные вещества с незамерзающим свойством.
  • Третьим видом этого полезного приспособления является биотуалет, в котором переработкой отходов занимаются микроорганизмы, превращая их в компост. Полученный материал экологически чист и безвреден для почвы и животных, поэтому утилизировать его не составит труда.

При желании биотуалет можно установить в самом обычном помещении, построенном своими руками, которое располагается во дворе, а на зимний период — занести его в дом, отведя для этих нужд удобный угол.

Биологические средства для туалетов

В помощь владельцам дачных участков, имеющих на своей территории туалеты с выгребными ямами, разработаны специальные средства, аналогичные тем, которые используются в биотуалетах.

Одно из биологических средств для туалетов и выгребных ям

Одно из биологических средств для туалетов и выгребных ям

Они также содержат химические, торфяные или бактериальные концентраты, которые избавят туалет от неприятных запахов, и постепенно будут перерабатывать все содержимое выгребных ям или септиков. Такие составы производятся в разных формах — это таблетки, порошки или жидкие растворы.

Перед применением средства нужно обязательно изучить инструкцию, так как состав насыпается или наливается частями. Как правильно использовать такие вещества, можно узнать из информации на упаковке, так как каждое средство дозируется по-разному. Используется подобное вещество, как правило, очень экономно. Например, одной упаковки или банки некоторых средств хватает на год для выгребной ямы объемом 3,5 ÷ 4 тонны.

Итак, способов решить проблему дачного туалета существует немало – всегда есть возможность выбрать тот или иной вариант.

stroyday.ru

Туалет на даче своими руками

Неважно, где Вы проживаете – либо постоянно в собственном доме в сельской местности, либо сезонно в дачном домике, либо в доме за городом – физические потребности человека остаются неизменными на протяжении несколько тысяч лет.

Разве что изменялись степень комфорта и удобства, куда же без этого?

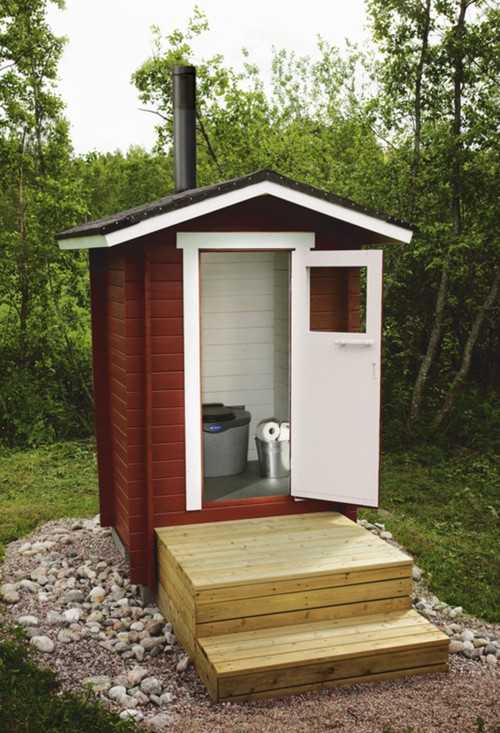

Так выглядит туалет про который пойдет речь в данной инструкции

Так выглядит туалет про который пойдет речь в данной инструкции

Размышления по этому вопросу легли в основу «фундамента» предлагаемой ниже конструкции одной из самых популярных дачных и сельских построек – туалета.

Казалось бы обычный туалет… Однако важность этого простого сооружения  невозможно переоценить.

Принципы удобства и функциональности здесь органично сочетаются с привлекательным и эстетичным внешним  видом деревянной постройки, не теряя при этом конструктивной прочности и жёсткости.

В наше время современная деревообрабатывающая промышленность производит большое количество разнообразного погонажа, что даёт много возможностей для подобного творчества.

В сочетании с недорогими и вполне доступными в наше время электроинструментами, это может помочь Вам без особых усилий и затрат повторить подобную конструкцию.

Содержание статьи

Инструмент

Из ручного инструмента понадобится, прежде всего, измерительный и разметочный – рулетка, угольник, карандаш. Возможно меловой шнур, складной метр.

Из остального – хорошо наточенная острая ножовка по дереву, пара острых стамесок, киянка или молоток, ручной рубанок, стеклорез, стусло для ножовки…(см.рис. 2, 3, 4)

Необходимые инструменты для постройки туалета
Необходимые инструменты для постройки туалета
Необходимые инструменты для постройки туалета

Из электроинструмента желательно иметь электролобзик (см.рис. 5), электродрель (см.рис. 7), аккумуляторный шуруповёрт (см.рис. 6), простейшую фрезерную машинку (см.рис. 8), набор фрез по дереву, набор свёрл по дереву, наиболее распространённые насадки для саморезов.

необходимые электроинструменты
необходимые электроинструменты
необходимые электроинструменты
необходимые электроинструменты

Подбор необходимого материала для строительства

При отборе пиломатериала нужно соблюдать несколько основных условий:

  • Для каркаса подойдёт строганный сосновый брус сечением 45*105 мм, достаточно 7-8 штук длиной 3 метра каждый.
  • Отбирать нужно как можно более ровный и сухой брус, с возможно меньшим количеством крупных сучков, без синевы и почернений.
  • Для пола желательно отобрать ровные и крепкие обрезные строганные доски лиственницы, толщиной не менее 40 мм.
  • Для обшивки стен была использована так называемая имитация бруса из лиственницы. Выбор лиственницы обусловлён её стойкостью к различным неблагоприятным атмосферным условиям. И, что немаловажно, декоративные свойства лиственницы по красоте и выразительности текстуры намного превосходят древесину таких популярных хвойных пород как сосна и ель.

Для этой цели также подойдёт так называемой блок-хаус – деревянные панели, имитирующие оцилиндрованное бревно.

  • Подобный погонаж имеет различные стандартные длины. Это необходимо учесть на этапе определения размеров конструкции, чтобы при торцевании было как можно меньше неиспользуемых обрезков.
  • Основа кровли – обрезные строганные сосновые доски сечением 30*150 мм. Критерии отбора – ровные, сухие, без синевы.
  • Для окошек необходимо отобрать ровные и крепкие, без сучков, сосновые строганные бруски сечением 45*45 мм.
  • При выборе металлического крепежа желательно избегать применения чёрных саморезов ввиду их недостаточной прочности. Для скрепления деревянных деталей желательно использовать жёлтые или белые саморезы по дереву диаметром не менее 4 мм.

Сборка каркаса туалета

Сборку каркаса наиболее удобно начать с изготовления нижней обвязки. Четыре бруса необходимой длины нужно соединить вполдерева (см. рис. 9) и скрутить так называемыми «глухарями» — мощными саморезами диаметром 8 мм и длиной 120-150 мм с шестигранными головками под ключ (см. рис. 10).

Рис.9. Нижняя обвязка каркаса

Рис.9. Нижняя обвязка каркаса

Рис.10. Саморезы

Рис.10. Саморезы

Линии вырезов размечаются угольником, по ним делаются два параллельных пропила ножовкой, а отход удаляется стамеской.

Главное условие при разметке брусков нижней обвязки – необходимо выдержать необходимое расстояние между внутренними углами. Так, в данном случае, ширина передней и задней стенки – 120 см, ширина боковых стенок – 90 см. Это обусловлено стандартной длиной деревянных панелей – 3 м. Такие размеры не дают обрезков при торцевании, так как от одной панели отрезаются две детали по 90 см и одна 120 см.

На всех углах фрезеруются фаски шириной 5-6 мм.

В результате получаем готовую деревянную раму-основание (см. рис. 11), к которой в дальнейшем будут крепиться стойки каркаса.

Рис. 11. Основание туалета

Рис. 11. Основание туалета

Стойки обрезаются с небольшим припуском по длине и раскладываются ровной поверхности для сбора передней стенки (см.рис. 12). Длина – 15 см для крепления к нижней обвязке и плюс 185 см в высоту, итого – 200 см.

Нижний горизонтальный брусок прикручивается временно – от его нижней стороны отсчитывается высота и он фиксирует форму.

Рисунок 12

Рисунок 12

Верхние наклонные бруски – это своеобразные стропила маленькой кровли. Свес кровли желательной сделать максимально возможным – в данном случае порядка 30 см (см.рис. 13). Это необходимое условие для защиты деревянных стен от дождевых осадков.

Рисунок 13

Рисунок 13

Длина верхних брусков подбирается экспериментально, с учётом ширины по передней стенке (120 см) и угла наклона крыши – около 25 градусов (см.рис. 14).

Рисунок 14

Рисунок 14

Места пересечения двух брусков отмечаются карандашом, чтобы сделать разметку для вырезания углов (см.рис. 15).

Рисунок 15

Рисунок 15

С помощью угольника соединяются отметки (см.рис. 16).

Рисунок 16

Рисунок 16

Ножовкой бруски отрезаются по разметке (см.рис. 17) и в результате получаются четыре одинаковые детали (см.рис. 18).

Рисунок 17

Рисунок 17

Рисунок 18

Рисунок 18

Аналогичным образом размечаются вертикальные стойки (см.рис. 19) и обрезаются в необходимый размер (200 см) и угол (см.рис. 20).

Рисунок 19

Рисунок 19

Рисунок 20

Рисунок 20

Карандашом размечаются фигурные вырезы на концах наклонных верхних брусков (см.рис. 21).

Рисунок 21

Рисунок 21

И с помощью электролобзика отрезается лишнее по сделанной разметке (см.рис. 22).

Рисунок 22

Рисунок 22

Аналогичным образом делаются вырезы на оставшихся брусках (см.рис. 23).

Рисунок 23

Рисунок 23

В результате получаются фигурные вырезы одинаковой формы на всех четырёх брусках (см.рис. 24).

Рисунок 24

Рисунок 24

На всех гранях верхних брусков и вертикальных стоек фрезеруются фаски глубиной 5-6 мм (см.рис. 25).

Рисунок 25

Рисунок 25

В результате получаются аккуратные детали одинаковой длины и одинаковой формы (см.рис.26 и 27).

Рисунок 26

Рисунок 26

Рисунок 27

Рисунок 27

Сборка осуществляется с помощью саморезов.

Для этого предварительно сверлятся отверстия в прикручиваемых брусках. Диаметр сверла – на 0,5-1 мм больше, чем диаметр резьбы самого самореза (см.рис. 28).

Рисунок 28

Рисунок 28

При помощи шуруповёрта с насадкой, соответствующей шляпке самореза, поочерёдно скрепляем две детали вместе (см.рис. 29).

Рисунок 29

Рисунок 29

Просверленное отверстие позволяет вкручиваемому саморезу крепко позиционировать две детали и, кроме того, помогает избежать в скручиваемых деталях трещин от раскалывания при вкручивании (см.рис. 30).

Рисунок 30

Рисунок 30

Аналогичным образом предварительно засверливаются отверстия в верхних брусках (см.рис. 31).

Рисунок 31

Рисунок 31

Для такой ширины прикручиваемой детали достаточно двух саморезов на каждый узел крепления (см.рис. 32).

Рисунок 32

Рисунок 32

Так как в передней стенке будет установлена дверь, то необходимо сделать проём для неё. Для этого в каркасе необходимо прикрепить симметрично две дополнительные стойки такого же сечения, как и угловые стойки. Кроме формирования дверного проёма, эти стойки позволят впоследствии без дополнительных усилий закрепить декоративные окошки.

Рулеткой размечаются необходимые расстояния (примерно 160 мм от внутреннего края угловых стоек) и прикручиваются две дополнительные стойки (см.рис. 33).

Рисунок 33

Рисунок 33

Выступающие верхние части обрезаются ножовкой по месту (см.рис. 34).

Рисунок 34

Рисунок 34

Для надёжности узел крепления верхних брусков можно усилить, прикрутив дополнительную накладку из обрезков бруса (см.рис. 35).

Рисунок 35

Рисунок 35

Чтобы задняя стенка была такой же по размерам, как и передняя стенка, используем собранную стенку в качестве шаблона. Закрепив на передней стенке детали каркаса при помощи струбцин, по таким же размерам собирается и задняя стенка (см.рис. 36).

Рисунок 36

Рисунок 36

После предварительной сборки основных частей их можно скреплять в единый каркас. Временные нижние бруски служат ограничителями, с помощью которых у всех стоек в каркасе будет одинаковая высота (см.рис. 37). Нижняя обвязка предварительно выставляется по уровню, чтобы впоследствии не было перекосов.

Рисунок 37

Рисунок 37

В стойках электродрелью засверливаются по два отверстия диаметром 8 мм (см.рис. 38). В обвязке сверлятся отверстия диаметром 6 мм.

Рисунок 38

Рисунок 38

После засверливания стойки прикручиваются к нижней обвязке саморезами-глухарями диаметром 8 мм и длиной 100 мм (см.рис. 39).

Рисунок 39

Рисунок 39

Чтобы выдержать одинаковое расстояние между двумя стенками в верхней части они временно скрепляются планками одинаковой длины.

На этом сборка каркаса – «скелета» всей конструкции – закончена (см.рис. 40).

Рисунок 40

Рисунок 40

Обшивка стен и пола туалета

Для обшивки пола используется обрезная доска из лиственницы. Для исключения щелей от усушки досок нужно использовать либо готовые шпунтованные доски, либо в обрезных досках прорезать пазы и вставить рейки в места стыковки досок.

Доски удобнее всего крепить параллельно боковым стенкам – так проще делать вырезы под стойки. Расстояние между внешними контурами нижней обвязки является необходимой длиной досок (см.рис. 41).

Рисунок 41

Рисунок 41

Для минимизации обрезков желательно подбирать такую стандартную длину, чтобы одна доска торцевалась без остатка. Разметка рулеткой и угольником будет способствовать ровным краям, что немаловажно (см.рис. 42).

Рисунок 42

Рисунок 42

Все размеченные доски разрезаются ножовкой по дереву (см.рис. 43).

Рисунок 43

Рисунок 43

После этого с помощью угольника необходимо тщательно разметить места вырезов в досках под стойки (см.рис. 44).

Для этого доска прикладывается вплотную к стойкам, и прочерчиваются линии по размерам стойки, глубина вырезов соответствует расстоянию, на которое доска не доходит до края.

Рисунок 44

Рисунок 44

Части с разметкой, которые подлежат удалению, помечаются штриховкой (см.рис. 45).

Рисунок 45

Рисунок 45

Ровно по линии доска аккуратно прорезается ножовкой, которую следует держать перпендикулярно линии реза (см.рис. 46).

Рисунок 46

Рисунок 46

После этого лёгкими ударами стамески удаляется отход (см.рис. 47).

Рисунок 47

Рисунок 47

Аналогичным образом делаются вырезы под остальные стойки (см.рис. 48).

Рисунок 48

Рисунок 48

На верхних торцевых частях всех досок и в местах вырезов фрезерной машинкой снимаются фаски.

В уложенных досках размечаются и сверлятся отверстия для крепления на одинаковом расстоянии от края досок (см.рис. 49).

Рисунок 49

Рисунок 49

Саморезами по дереву доски плотно и без зазоров прикручиваются к брускам нижней обвязки (см.рис. 50).

Рисунок 50

Рисунок 50

Таким образом получается ровный и аккуратный, без щелей, деревянный пол (см.рис. 51).

Рисунок 51

Рисунок 51

Обшивка каркаса дело несложное, но требует аналогичной аккуратности.

Деревянные панели тщательно размечаются по длине с помощью рулетки (см.рис. 52).

Рисунок 52

Рисунок 52

И угольника (см.рис. 53).

Рисунок 53

Рисунок 53

После разметки панели разрезаются на детали необходимой длины (см.рис. 54).

Рисунок 54

Рисунок 54

В результате получаются панели двух размеров – короткие для зашивки боковых стенок и длинные для зашивки задней стенки (см.рис. 55).

Рисунок 55

Рисунок 55

Так как данная доска имеет рабочую ширину 140 мм, то необходимо каждую сторону крепить на два самореза, максимально близко к краю доски – примерно 20-25 мм. Это будет в некоторой мере сдерживать деревянные панели от коробления.

Для исключения растрескивания панелей от закручиваемых саморезов и для плотности соединения, все детали перед креплением предварительно засверливаются по разметке (см.рис. 56).Для этого одна размеченная деталь накладывается на вторую и просверливаются отверстия во всех панелях по этому шаблону.

Рисунок 56

Рисунок 56

Подготовленные таким образом панели прикручиваются к стойкам каркаса саморезами по дереву, длиной около 50 мм (см.рис. 57).

Рисунок 57

Рисунок 57

Если гребень панели входит слишком плотно в ответный паз (или панель немного искривлённая), то необходимо аккуратно подбить панель сверху деревянной или резиновой киянкой, подложив под киянку такой же обрезок, чтобы не расколоть панель (см.рис. 58).

Рисунок 58

Рисунок 58

Таким образом крепятся все панели до верхней части каркаса, где, возможно, придётся урезать последние панели, чтобы они не выступали над плоскостью крыши (см.рис. 59).

Рисунок 59

Рисунок 59

 Возводим кровлю в туалете

Перед укладкой кровельного материала на оба ската прикручиваются вплотную обрезные доски (см.рис. 60 и 61).

Рисунок 60

Рисунок 60

Рисунок 61

Рисунок 61

Если боковые свесы кровли были сформированы выносом стропил на 30 см от боковых стенок, то свесы кровли спереди и сзади формируются длиной досок – для этого нужно прибавить к ширине боковых стенок задний свес (около 20 см) и передний свес (около 30 см). Сложив три размера вместе, получается необходимая длина досок.

В качестве кровельного покрытия в данном случае используется металлочерепица. В наше время на рынке представлено множество вариантов кровельных покрытий различного типа и цветовой окраски, так что возможности выбора практически не ограничены.

Металлочерепица крепится к доскам кровельными саморезами (см.рис. 62).

Рисунок 62

Рисунок 62

После этого остаётся закрыть спереди и сзади торцевые части аккуратными досками, которые прикручиваются саморезами (см.рис. 63).

Делаем окна в туалете

Окошки используются не только в качестве декорации, поскольку в значительной степени формируют внешний вид всего деревянного строения. В некоторой степени они играют сугубо практичную роль, так как являются светопрозрачной конструкцией, что в некоторой степени придаёт своеобразный внутренний уют.

Для того, чтобы сделать такие окошки, понадобится несколько брусков сечением 45*45 мм и длиной __ мм (см.рис. 64).

Рисунок 64

Рисунок 64

Первым делом необходимо выпилить четверть в каждом бруске. Для этого нужно настроить вылет пильного диска на циркулярном станке на 20 мм (см.рис. 65).

Рисунок 65

Рисунок 65

После этого ненужная часть брусков аккуратно вырезается (см.рис. 66).

Рисунок 66

Рисунок 66

Подготовленные таким образом бруски раскладываются на ровной поверхности и размечаются внутренние габаритные размеры каждого окошка – сформированная четверть необходима для того, чтобы вставить окошко в проём между стойками (см.рис. 67).

Рисунок 67

Рисунок 67

Далее поперечные и продольные бруски обрезаются в необходимый размер с помощью ножовки и распиловочного стусла (см.рис. 68).

Рисунок 68

Рисунок 68

Детали скрепляются между собой саморезами, поэтому обязательно необходимо засверлить прикручиваемые детали (см.рис. 69).

Рисунок 69

Рисунок 69

Устанавливаем в фрезерную машинку фрезу для снятия фаски (см.рис. 70).

Рисунок 70

Рисунок 70

И снимаем фаски шириной 7-8 мм на всех продольных и поперечных рёбрах (см.рис. 71).

Рисунок 71

Рисунок 71

В результате фрезеровки получаются аккуратные детали (см.рис. 72).

Рисунок 72

Рисунок 72

Получившиеся детали скрепляются с помощью саморезов в рамки (см.рис. 73).

Рисунок 73

Рисунок 73

Выступающие уголки на внутренней части поперечных брусков обрезаются ножовкой (см.рис. 74).

Рисунок 74

Рисунок 74

Отход подрезается и зачищается стамеской (см.рис. 75).

Рисунок 75

Рисунок 75

Этой частью рамки вставляются в проём (см.рис. 76).

Рисунок 76

Рисунок 76

Для установки стёкол нужно внутри прорезать паз по всему периметру рамок. Для этого устанавливается дисковая фреза в фрезерную машинку (см.рис. 77).

Рисунок 77

Рисунок 77

И за несколько проходов фрезеруется внутренний паз шириной на 1-2 мм больше толщины стекла. Стандартная толщина рельефного стекла – 4 мм.  Глубина паза – 10 мм (см.рис. 78).

Рисунок 78

Рисунок 78

Из более тонкого бруска нужно сделать перемычки, которые будут вставляться между стёклами. У них таким же образом сняты фаски и с двух сторон фрезерованы пазы под стекло. Такие короткие детали удобно делать из одной длинной заготовки – то есть сначала снять фаски и прорезать пазы вдоль длинных сторон потом отрезать необходимое количество деталей и снять фаски с торцевых частей (см.рис. 79).

Рисунок 79

Рисунок 79

После подготовки рам вырезаются стёкла (см.рис. 80). В зависимости от первоначального эскиза стоит рассчитать сразу их количество. На строительных рынках в настоящее время разнообразный выбор подобного стекла, которое на месте могут отрезать в нужный размер. Более бюджетный вариант – использовать старое стекло с двери или обычное оконное стекло, которое с одной стороны заматировать (зашлифовать) вибрационной шлифмашинкой, чтобы сделать его непрозрачным.

Рисунок 80

Рисунок 80

После подготовки стёкол собираются рамы (см.рис. 81).

Для этого откручивается одна из поперечин и в паз вставляются поочёрёдно стёкла и деревянные перемычки.

Рисунок 81

Рисунок 81

После этого нижняя поперечина прикручивается на своё место (см.рис. 82).

Рисунок 82

Рисунок 82

Паз под стёкла намеренно был сделан больше толщины стекла на 1-2 мм, чтобы заполнить теперь образовавшийся зазор прозрачным силиконовым герметиком (см.рис. 83).

Пластиковый носик у тубы срезается для получения валика толщиной 3-4 мм.

Рисунок 83

Рисунок 83

После заполнения зазоров герметик аккуратно разравнивается (см.рис. 84). Для высыхания герметика желательно подождать несколько часов.

Благодаря заполнению зазоров в рамы не будет попадать дождевая вода и кроме того стёкла будут прочно зафиксированы от вибраций.

Рисунок 84

Рисунок 84

Рамы фиксируются в подготовленных для них проёмах саморезами. Для этого с внутренней стороны стоек просверливаются отверстия, через которые и вкручиваются саморезы (см.рис. 85).

Предварительно в верхней и нижней частях проёмов прикручиваются короткие обрезки деревянных панелей.

Рисунок 85

Рисунок 85

Делаем дверь в дачный туалет

Дверь собирается из таких же деревянных панелей, только в вертикальном положении.

Для этого замеряются размеры проёма и набирается дверное полотно необходимой ширины и длины. Если полотно шире проёма – то оно обрезается в нужный размер симметрично – таким образом, чтобы крайние панели были одинаковой ширины.

К ширине проёма следует прибавить по 2 см справа и слева – поскольку дверь будет перекрывать стойки.

Верхняя часть обрезается под таким же углом, что и верхние бруски каркаса.

После обрезки в размер фрезеруются фаски по периметру (см.рис. 86).

Рисунок 86

Рисунок 86

Панели скрепляются друг с другом с помощью поперечин, которые вырезаются из обрезков панелей. За счёт ширины панелей можно обойтись без укосины – жёсткость полотна будет достигаться за счёт саморезов и нанесению силиконового герметика перед прикручиванием поперечин (см.рис. 87).

В поперечинах обязательно следует предварительно просверлить отверстия.

Рисунок 87

Рисунок 87

Навесы желательно выбрать с длинным плечом и прикручивать их в те места, где прикручены поперечины (см.рис. 88).

Рисунок 88

Рисунок 88

Чтобы выставить зазор в 4-5 мм между полом и дверью, достаточно подложить под дверь стамеску (см.рис. 89).

Рисунок 89

Рисунок 89

Один из важных элементов – дверные ручки – изготавливаются из обрезков изогнутых веток дерева (см.рис. 90). Ручки крепятся к двери саморезами.

Рисунок 90

Рисунок 90

Чтобы снаружи не было видно шляпок от саморезов, сначала следует прикрутить внутреннюю ручку, а после этого, закрыв ручкой шляпки саморезов, наружную.

Рисунок 91

Рисунок 91

Углы всей конструкции закрываются нащельниками шириной 70-80 мм и толщиной 12-15 мм. Они крепятся на саморезы (см.рис. 92 ).

Рисунок 92

Рисунок 92

Покраска туалета

Окончательный внешний вид всей деревянной конструкции определяется покраской. Покрытие желательно выбирать атмосферостойкое, рассчитанное для эксплуатации в уличных условиях (см.рис. 93).

Рисунок 93

Рисунок 93

Краска или пропитка наносятся кистью в один или два слоя. Для более явного выделения структуры древесины необходимо тщательно растирать кистью материал по всей окрашиваемой поверхности (см.рис. 94.)

Рисунок 94

Рисунок 94

После просушки покрытия, рекомендованного изготовителем в инструкции, работу можно считать законченной… (см.рис. 95, 96, 97 и 98)

Готовый дачный туалет - фото

Готовый дачный туалет — фото

Фотография туалета сбоку

Фотография туалета сбоку

Дачный туалет готов

Дачный туалет готов

stroyday.ru

Туалет для дачи. Как построить дачный туалет своими руками

Ни одно местопребывание людей не может обойтись без туалета, и дача не является исключением. Построить дачный туалет своими руками не составит большого труда. Туалет для дачи может быть организован различными способами начиная с традиционного деревенского и заканчивая современным септиком. В этой статье будет рассмотрено как организовать место сбора и утилизации отходов жизнедеятельности и сделать удобный и красивый туалет.

Виды туалетов для дачи

Дачный туалет по способу устройства можно разделить на три вида: уличный, торфяной, септик или выгребной.

Уличный или летний туалет для дачи представляет собой отдельное строение с ямой под ним для сбора отходов — это самый простой вид, он прекрасно будет удовлетворять все нужды владельцев.


Рис.1. Летний дачный туалет.
Рис.2. Туалетная кабинка из металлической трубы обшитая не прозрачным полибикарбонатом.
Рис.3. Конструкция дачного туалета.

Главное его достоинство в том, что чистка может не выполняться более 10 лет, благодаря медленному накоплению отходов. Этому способствует его устройство, яма негерметична и имеет вентиляцию. Часть жидкой фракции испаряется, а часть впитывается в грунт. Таким образом накопление нечистот происходит очень медленно.


Рис.4. Летний или уличный туалет. Этот вид построить своими руками проще всего. При сезонном использовании данный вид может прослужить более 10-ти лет без обслуживания.
Рис.5. Интересный дизайн уличного туалета.

При всех достоинствах уличного туалета его нельзя строить при высоком уровне грунтовых вод, более 2,5 м. В противном случае вода в яме будет постоянно, а не только весной, и нечистоты могут попасть в грунтовую воду. Это особенно опасно если водоснабжение дачи осуществляется с помощью колодца. Также на установку дачного туалета накладываются определенные нормы по расположению на участке.

Торфяной или финский туалет для дачи — это сооружение без ямы, все нечистоты накапливаются в специальном баке. Дачный туалет финской конструкции устраивается в виде отдельного строения. Он имеет простой принцип действия. После каждого использования отходы жизнедеятельности пересыпаются торфом, или смесью торфа с золой, опилками, измельченной корой. Смесь способствует разложению нечистот. Как только емкость заполнится ее необходимо опорожнить в компостную кучу для дальнейшей переработки. Переработанные отходы — это органическое удобрение, которое может применяться для подкормки растений.


Рис.6. Торфяной или финский туалет не использует выгребную яму. В качестве накопителя отходов используется отдельная емкость. Перемешанные с торфом отходы могут использоваться как органическое удобрение.
Рис.7. Устройство финского биотуалета.

Этот вид не имеет ограничений по месту расположения. Сухой компостный туалет имеет недостатки — это необходимость регулярного удаление содержимого. Поэтому его целесообразно устраивать если дача используется сезонно и постоянно им пользуются не более 1 – 2 человека.


Рис.8. Устройство торфяного биотуалета.
Рис.9. Внешний вид торфяного туалета.
Рис.10. Торфяной биотуалет по финской технологии.

Септик позволяет организовать санузел в дачном доме. Становится возможным это благодаря герметичной выгребной яме, которая может устанавливаться в любом месте участка и при любом уровне грунтовых вод. Септик делает возможным сделать туалет на даче с унитазом как в городской квартире. В отличие от дачного туалета септик может использоваться круглогодично. Поэтому обычно его устраивают в местах постоянного проживания.


Рис.11. Септик — это аналог городской канализации. При наличии септика туалет устраивают в доме. Септик может эксплуатироваться круглогодично.
Рис.12. Схема многокамерного септика.

Недостатком септика является его дороговизна и трудоемкость установки. Септик не просто накапливает отходы, он их перерабатывает. Септик может быть различных конструкций. В зависимости от вида септика процент переработки различен, но не достигает 100%, поэтому периодически необходимо откачивать отложения, при этом сделать это своими руками достаточно сложно. В связи с чем к септику должен быть доступ для подъезда ассенизационной машины.


Рис.13. Пример монтажа септика.
Рис.14. Расположение основных элементов септика.

Постройка уличного туалета своими руками

Большинство дач используется только летом. Поэтому уличный туалет пользуется наибольшей популярностью. Строительство дачного туалета с выгребной ямой под ним не потребует много сил, его достаточно легко сделать своими руками, а при строительстве можно использовать подручные материалы.

Нормы расположения туалета для дачи

Первый этап постройки — это выбор места его установки. Выбирая место необходимо учитывать санитарные нормы.


Рис.15. Санитарные нормы расположения построек на участке.

Дачный туалет должен быть расположен на расстоянии не менее 8 м от жилых построек, не менее 12 м от погреба и не менее 25 м от источника чистой воды (колодца или скважины). Поэтому обычно его располагают в дальнем углу сада.


Рис.16. Нормы расположения. Туалет необходимо располагать в дали от других построек и источников воды.
Рис.17. План садово дачного участка.

Рано или поздно выгребная яма заполнится и туалет нельзя будет эксплуатировать. Яму можно почистить или перенести туалет на другое место. Как правило выбирают второй вариант, делают новую яму рядом со старой и переносят кабинку. В старую выгребную яму добавляют составы с бактериями, которые за пару лет превратят нечистоты в компост. Компост можно извлечь для удобрения, а яму использовать повторно.

Как сделать яму для туалета

Туалет для дачи начинают возводить с устройства выгребной ямы. Стандартная яма имеет глубину 1 - 1,5 м и ширину 1 м. Если грунтовые воды находятся достаточно далеко, то глубина ямы для туалета может быть больше.


Рис.18. Размеры деревенского туалета с выгребной ямой.

Для того чтобы яма не осыпалась необходимо укрепить стенки. Укрепить их можно кирпичом, бутовым камнем, старыми автомобильными покрышками, бетонными кольцами или установить бак. Более долговечный вариант — это бетонные кольца. Однако наиболее простой, быстрый и популярный это бочка. В этой конструкции используют металлическую или пластиковую емкость объемом 200 л.


Рис.19. Выгребная яма из бочки. Для уличного туалета сезонного использования достаточный объем выгребной ямы 200 – 300 л. Выгребную яму удобно изготавливать из бочки. В бочке делают отверстия для дренажа, куда будет постепенно уходить жидкая фракция нечистот. Дно и периметр ямы засыпают щебнем или битым кирпичом.

На дно выгребной ямы насыпают щебень слоем 10 – 15 см. В бочке проделывают отверстия, через которые в грунт будет уходить жидкая фракция нечистот. Устанавливают бочку в яму и по периметру засыпают щебнем. Щебень будет выполнять роль дренажа и препятствовать заиливанию ямы. Вместо щебня можно использовать битый кирпич, камень и пр. Таким образом срок службы дачного туалета можно значительно увеличить.


Рис.20. Яма для туалета из автомобильных покрышек.
Рис.21. Яма из кирпича.
Рис.22. Схема установки туалетной кабинки на кирпичную яму.

Как сделать фундамент для туалетной кабинки

Вторым этапом строительства туалета для дачи является возведение кабины. Традиционно кабина изготавливается по каркасной технологии. Сначала собирают каркас, затем обшивают вагонкой, профлистом или сайдингом. Каркасный туалет может быть собран из деревянного бруса или сварен из металлического профиля.


Рис.23. Фундамент под кабинку из бетонных блоков.
Рис.24. Опоры из тротуарной плитки под установку кабинки.
Рис.25. Основание под кабинку из подручных материалов.

Кабинка достаточно легкая конструкция, поэтому особый фундамент не требуется. Чтобы туалетная кабинка не стояла непосредственно на земле ее ставят на бетонные блоки. В свою очередь бетонные блоки кладут на песчаную подушку толщиной 10 – 20 см. Такой подход обеспечивает надежное основание и естественное проветривание, что способствует отсутствию запаха.


Рис.26. Фундамент для туалетной кабинки. Фундамент можно изготовить из бетонных блоков, установленных на песчаную подушку. Блоки располагают по углам кубинки. Такая конструкция основания обеспечивает вентиляцию выгребной ямы и отсутствие запаха в дачном туалете.
Рис.27. Заливка опор из цементнопесчаного раствора.
Рис.28. Основание кабинки должно быть изолировано от фундамента и обработано пропиткой от гниения.

Проще всего изготовить кабинку из дерева, т.к. при работе с деревом не требуется специального инструмента, например, сварки. Деревянная кабинка не будет нагреваться на солнце в отличие от туалета из профлиста, и пользоваться им будет комфортно.


Рис.29. При постройке уличного туалета сначала изготавливают каркас из брусьев, после чего домик обшивают с наружи. Все необходимые размеры для строительства указаны на чертеже. Дверь может быть изготовлена из досок.

Деревянную кабинку своими руками можно изготовить из бруса сечением от 50х50 мм до 100х100мм. Сначала собирают основание каркаса, затем устанавливают вертикальные стойки, после чего крепят стропила и делают обрешётку.


Рис.30. Каркас стен туалетной кабинки из деревянного бруска.
Рис.31. Устройство двухскатной крыши.
Рис.32. Каркас кабинки из деревянных брусков.

Все элементы каркаса кабины соединяются саморезами и строительными металлическими уголками. Снаружи она зашивается доской, рейкой или блок хаусом, который делает похожим кабинку на туалет из бревна. Для кровли можно использовать любой кровельный материал. Дверь для туалетного домика можно изготовить из досок или использовать готовую.


Рис.33. Вариант изготовление легкой двери из досок.
Рис.34. Дверь изготовлена на основе каркаса из бруска и обшита вагонкой.

Сиденье для туалета

Сиденье для туалета может быть изготовлено различными способами. Наиболее популярны два варианта: помост и специальное пластиковое ведро. Изготавливая помост важно учитывать, что его высота должна быть 45 см, а ширина 60 см. Такие размеры гарантируют удобство пользования дачным туалетом.


Рис.35. Сиденье для туалета можно изготовить своими руками или использовать готовое. Готовое сиденье более гигиенично и его проще мыть.
Рис.36. Каркас под сиденье для туалета из деревянных брусков.
Рис.37. Самая простая конструкция сиденья с пластиковой сидушкой.

Важным моментом, который следует учитывать при строительстве кабинки — это наличие окна. Окно выполняет две функции освещения и вентиляции. Окно не следует стеклить, так в домике не будет жарко и не будет запаха.


Рис.38. Окно в двери дачного туалета.
Рис.39. Вентиляционное окно под козырьком наиболее удачный вариант.

Чертежи туалетной кабинки

Туалетная кабинка может иметь и другую конструкцию, но принцип постройки у всех идентичен. Вот несколько примеров.


Рис.40.
Рис.41.
Рис.42.
Рис.43.
Рис.44. Туалет изготовлен на основе деревянного каркаса и обшит вагонкой.
Рис.45. Самый простой — это деревянный уличный туалет.
Рис.46. Оригинальные туалеты для дачи фото.
Рис.47. Красивый туалет на даче фото. Туалет в форме бочки – очень оригинальная идея.
Рис.48. Как построить интересный туалет на даче? Сделать его необычной формы.
Рис.49. Как замаскировать туалет на даче фото. Обшить его блок хаусом и покрасить его в цвет коры дерева.
Рис.50. Туалет на даче из бревна.
Рис.51. Как покрасить туалет на даче. Оригинальная идея.
Рис.52. Туалет на даче из сайдинга.

Выгребной туалет на даче

Септик, для дачи сезонного использования, делают достаточно редко по причине высокой трудоемкости его устройства. Конечно можно приобрести готовый септик, но тогда придется заплатить за него не малую сумму денег. Если же дача посещается круглый год, то установка септика полностью оправдывает потраченные на него силы и деньги.


Рис.53. Бетонная двух секционная выгребная яма.

Септик представляет собой герметичную камеру или несколько камер в которые попадают отходы жизнедеятельности, где они накапливаются и частично перерабатываются. Основным критерием строительства септика является его объем. Для семьи из трех человек минимальный объем септика должен быть 1,5 м.куб.

Самый простой септик состоит из одной камеры и его достаточно просто сделать своими руками, т.к. по сути это герметичная выгребная яма, которая исключает утечку нечистот и подтопление грунтовыми водами.


Рис.54. Трехсекционный септик.
Рис.55. Много секционный пластиковый септик.

Порядок устройства выгребной ямы для дачного туалета следующий. Роют котлован 1,5 – 2 м глубиной. На дно котлована насыпается песчаная подушка толщиной 20 см. Далее заливают бетонную плиту толщиной 10 см это будет дно выгребной ямы. После чего из кирпича, камня или бетона возводят стенки выгребной ямы. Снаружи постройки делают гидроизоляцию для защиты от грунтовых вод. К выгребной яме подводят канализационную трубу от туалета. Канализационную трубу кладут с уклоном 2-3 см на 1 м длины. Сверху ямы устраивают крышу. Крышу можно сделать из дерева или из бетона. Для круглогодичного применения крыша выгребной ямы должна быть утепленной. При создании крыши обязательно предусматривают люк для откачки нечистот.


Рис.56. Септик своими руками может быть изготовлен из камня, бетона или кирпича. Более простой вариант устройства септика — это использование готовых бетонных конструкций, например, бетонных колец. Изготавливая септик своими руками важно хорошо его герметизировать, чтобы не было утечки нечистот и подтопления грунтовой водой.

Более простой и быстрый вариант создание выгребной ямы это использовании готовых бетонных конструкций, например, колец. В этом случае необходимо вырыть котлован, смонтировать в нем кольца и подвести канализационную трубу от дачного туалета.


Рис.57. Септик из бетонных колец.
Рис.58. Принцип работы септика из бетонных колец.

Дополнительно септик должен быть утеплен и оборудован вентиляцией. Наиболее простой вариант вентиляции — это установка фанового стояка в доме и вывод трубы на уровень крыши.

Эксплуатируется септик такого вида достаточно просто. Постепенно он наполняется нечистотами, и при заполнении 2/3 объема септика опорожняется ассенизационной машиной. Делать это придется регулярно, поэтому септик необходимо располагать в месте доступном для подъезда ассенизатора.

Схемы и чертежи устройства самодельного септика


Рис.59.
Рис.60.
Рис.61.
Рис.62.

Автономная система канализации

Альтернативой самодельному септику является септик «Танк». Он представляет собой пластиковую бочку, разделенную на секции. Сначала заполняется первая секция, при этом твердые отходы спускаются на дно, а на поверхности остается только жидкая фракция. По мере наполнения жидкая фракция переливается в соседнюю секцию, где происходят аналогичные процессы. В септик добавляют состав, содержащий анаэробные бактерии, которые разлагают нечистоты. Очищенная таким образом вода сливается в дренаж, а осадок откачивается ассенизатором.


Рис.63. Септик танк позволяет провести переработку нечистот, что позволяет реже вызывать ассенизатор в отличие от традиционной выгребной ямы.

Другим вариантом септика с высоким процентом переработки отходов является септик «Автономная канализация». Принцип его действия аналогичен традиционному септику за тем лишь исключением, что автономная канализация снабжена воздушным компрессором, который обогащает нечистоты кислородом, а процесс разложения идет под воздействием аэробных бактерий. Автономная канализация зависима от электричества, но позволяет добиться большой степени переработки отходов жизнедеятельности.


Рис.64. Автономная канализация позволяет провести почти полную переработку нечистот. Таким образом чистить такую канализацию придется один раз в несколько лет. Однако автономная канализация требует постоянного пользования, т.к. при недостатке нечистот гибнут перерабатывающие их бактерии. Поэтому если вы не планируете пользоваться канализацией дольше трех месяцев, то ее целесообразно законсервировать.
Рис.65. Система автономной канализации.
Рис.66. Внутреннее устройство автономной канализации.

Установка последних двух видов септика заключена в подготовке котлована, установке септика в него и соединение с системой канализации дома.

Мы рассмотрели все способы устройства и постройки туалета для дачи. Если вы планируете жить или посещать дачу круглый год и хотите иметь комфорт как в городской квартире, то следует сразу устанавливать септик. Если вы посещаете дачу только летом, то проще и быстрее построить летний туалет с выгребной ямой под ним. Если вы на даче бываете не часто, то наиболее простой вариант устройства туалета — это финский торфяной туалет. Какой бы вариант туалета вы не выбрали любой из них будет прекрасно обеспечивать ваши нужды, а дача без туалета не останется.

mhremont.ru

Дачный туалет своими руками (+фото)

Любой дачный участок должен иметь туалет. Более того, его необходимо организовать перед началом самого строительства, ведь это помещение является самым необходимым для пребывания людей на даче. Остальные постройки, например баня или беседка, будут строиться позже.

Дачный туалет можно сделать не обращаясь за помощью к специалистам, которые, безусловно, возьмут много денег. Поэтому предварительно необходимо, согласно всем санитарно-гигиеническим требованиям, подобрать место для сооружения, а потом выбирать тип строения и методы его постройки.

Выбираем место

Выбираем место для туалета

Следует учесть, что существуют определенные требования и нормы для размещения подобных строений на улице. Особенно это касается тех туалетов, в которых нечистоты напрямую имеют контакт с грунтом или грунтовой водой.

Необходимо придерживаться следующих правил:

  • До ближайшего водоема должно быть расстояние не менее 25 метров. В том случае если территория располагается на наклонной местности, то сооружение необходимо установить ниже источника воды. Это позволит предотвратить попадание нечистот в источник.
  • Расстояние от погреба или подвала дома до туалета – не менее 12 м.
  • От бани, сауны или другого сооружения – не менее 8 м.
  • Расстояние до места пребывания животных – не менее 4 метров.
  • От ствола ближайшего дерева – 4 м, а от кустарников – 1 м.
  • Отступ от забора прилегающей территории – один метр.
  • При выборе места обязательно учитывайте розу ветров, это необходимо, чтобы не досаждать себе и соседям неприятными запахами.
  • Дверь необходимо установить так, чтобы она открывалась в сторону вашего дома.

Стоит учитывать не только расстояние до своего источника воды, но и учитывать месторасположение скважины или колодца соседей!

Все эти требования необходимо учитывать не только по отношению к своей территории, но и к соседской (касаемо расположения кустарников, бани, погреба и тому подобного). Но эти требования непосредственно относятся только к туалету с выгребной ямой. В остальном следует руководствоваться удобством использования.

Виды

Существует четыре наиболее распространенных вида туалета:

  1. С выгребной ямой.
  2. Люфт-клозет.
  3. Пудр-клозет.
  4. Био.

Туалет с выгребной ямой

Люфт-клозет представляет собой герметичную выгребную яму, которая может быть большого размера, а ее очистка осуществляется ассенизаторской машиной.

Люфт-клозет

Если говорить о пудр-клозете, то это такой тип, где под стульчаком располагается емкость, которую время от времени необходимо очищать. При каждом его использовании необходимо небольшим слоем торфа присыпать нечистоты. Ведро с торфом располагают рядом. Этот вариант самый простой для любой дачи, однако, процесс удаления фекалий достаточно неприятный.

Ну и последний альтернативный вариант – это био- или химический туалет. Здесь все нечистоты расщепляются специальными бактериями. Этот процесс полностью безопасен для окружающей среды.

Биотуалет

Начинаем строить. Выгребная яма и укрепление стен

Выгребная яма

Именно туалет с выгребной ямой является самым востребованным по причине простой эксплуатации. Все нечистоты попадают в глубокую яму. Когда она заполняется на 2/3, то ее необходимо очищать. Еще существует вариант ее переноса, но об этом мы поговорим ниже.

Размер выгребной ямы может быть 1,5×1,5 метра, а глубина до двух метров.

Для укрепления будущих стен используют несколько оптимальных вариантов. Например, можно взять доски, предварительно обработанные антисептиком, бетонные кольца, кирпич, бочку без дна или старые шины. Необходимо позаботиться об удалении нечистот из выгребной ямы.

Если используется кирпичная кладка, то кирпич кладут в шахматном порядке, а последние шесть рядов укладываются всплошную. Если обустраивается люфт-клозет, то здесь необходима отличная герметизация ямы. Поэтому на дно заливается стяжка, или оно просто засыпается щебнем. Если изготавливается кирпичная выгребная яма, то сверху заливается бетонное перекрытие. Для этого делается опалубка из брусков и досок. После застывания бетона каркас необходимо демонтировать.

Крайне важно оставить отверстие для унитаза, а также для вентиляции. Более того, необходимо дополнительное отверстие для откачки фекалий.

Если вы не хотите постоянно заниматься очисткой ямы, то ее можно засыпать, а сам домик перенести на другое место. После нескольких перемещений его можно вернуть на исходное место, а перегнившие отходы использовать для удобрения грядок.

Купить готовый или построить самостоятельно

Готовые кабинки туалетов и душевых

Сегодня существует большое количество уже готовых домиков для туалета. В большей степени все будет зависеть от вашего финансового положения и количества свободного времени.

Если вы все же решили построить туалет сами, то существует несколько способов. Например, кирпичный. Получится надежная конструкция, однако для нее необходимо предусмотреть хороший фундамент за пределами выгребной ямы. Чаще всего на дачных участках можно встретить домик из дерева. Для его строительства лучше использовать брусья 50×60 мм.

Что касается опорного каркаса, то его основание должно быть достаточно крепким и надежным, ведь на нем будет располагаться вся конструкция над выгребной ямой. По этой причине лучше использовать брус 100×100 мм. Перед установкой его необходимо обработать антисептиком, что позволит увеличить его эксплуатационные характеристики.

В качестве антисептика некоторые используют расплавленный битум в пропорции 1:1!

Установка каркаса может осуществляться на ленточный или на столбчатый фундамент. В некоторых случаях, когда это возможно, его устанавливают просто на грунт. Чтобы сделать гидроизоляцию, между слоем фундамента и грунтом прокладывается полоска рубероида. На основание фундамента закрепляется несколько анкерных болтов. Они будут защищать конструкцию от опрокидывания домика в случае сильного порывистого ветра.

Крепкие стены

Когда каркас установлен на грунт, то вертикальные каркасные стойки закапываются в землю на 30 см. Сверху готового каркаса плотно укладывается доска, толщина которой может быть 40 мм. Для обшивки стен используется самый разный материал, например вагонка или OSB плита.

Если обшивка осуществляется изнутри, то стены можно утеплить минеральной ватой или пенопластом. В самом каркасе следует предусмотреть поперечные планки на высоте приблизительно 500 мм. Они необходимы для крепления плоскости стульчака. В качестве крыши может использоваться разный материал, например шифер или черепица. Ее уклон будет формироваться исходя из высоты передней и задней стойки.

Вентиляция

Вентиляция нужна, чтобы устранять неприятные запахи из выгребной ямы. По этой причине в конструкции туалета необходимо предусмотреть отверстие. Для этого используют канализационную пластиковую трубу Ø100 мм. Ее можно закрепить металлическим хомутом к задней стенке туалета. Саму трубу в выгребную яму необходимо завести хотя бы на 15–20 см. Высота трубы будет выше плоскости крыши на 20 см. Чтобы улучшить тягу, на конец трубы устанавливается насадка-дефлектор.

Освещение

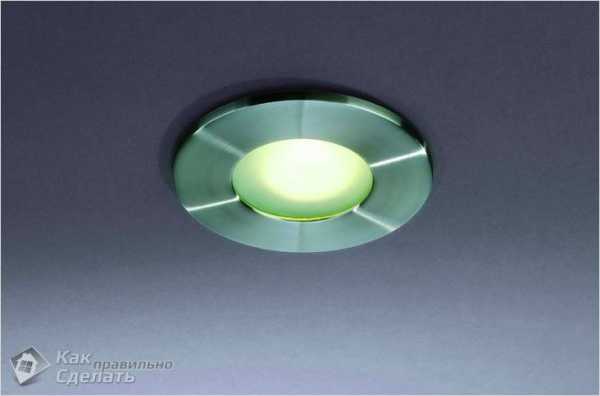

Освещение в туалете

Делать освещение в этом помещении или нет — ваше личное дело. Чтобы в дневное время экономить свет, в двери можно сделать небольшое окошко. Так, целый день в туалете будет естественное освещение. Некоторые решают установить небольшое окошко на одной из стен, под крышей. При этом его можно застеклить, или просто закрепить сетку. Также существует вариант подключения настенных светильников или светодиодных фонарей. Их подключают к аккумулятору. Об этом необходимо позаботится перед отделочными работами.

Деревянная конструкция

Если вы столкнулись с какой-либо проблемой в процессе его строительства, то задавайте нам свои вопросы.

Видео: строительство пудр-клозета на дачном участке

Фото

Готовые варианты для покупки

Клозет – простое решение

Красивый туалет

Комбинированный дачный туалет на фундаменте

Туалет из блока

Из бруса

Из металлопрофиля

Туалет обшитый вагонкой

С двускатной крышей

Туалет теремок

В стиле фахверк

Чертежи и схемы

Чертеж каркаса туалета Теремок

Обшивка туалета Теремок

Чертеж стандартного туалета

Чертеж туалета из металлопрофиля

Каркас туалета

Подробный чертеж туалета

Схема и фото туалета теремок

Схема маленького туалета

Простой туалет

Туалет на даче с выгребной ямой

Устройство вытяжки и доступ к выгребной яме

kakpravilnosdelat.ru

Строим туалет на даче своими руками

Для того, чтобы благоустроить участок и сделать его пригодным для проживания, необходимо соорудить на нем туалет. После самостоятельного возведения туалета на дачном участке, хозяева могут заниматься там любыми делами: ухаживать за огородом или обустраивать дом. О поэтапной технологии изготовления туалета на даче, рассмотрим далее.

Оглавление:

  1. Как правильно строить туалет на даче: выбор места под туалет
  2. Строим туалет на даче чертежи
  3. Технология возведения туалета с выгребной ямой
  4. Строим туалет на даче своими руками фото
  5. Строим туалет на даче: особенности оформления туалета

Как правильно строить туалет на даче: выбор места под туалет

Существуют определенные стандарты, регламентирующие сооружение и место нахождения туалетов по отношению к жилым зданиям. В процессе сооружения туалета на дачном участке, должны учитываться не только индивидуальные, но и соседские потребности.

Выбирая место под туалет на даче, примите во внимание такие рекомендации:

  • расстояние между туалетом и колодцем должно составлять минимум двадцать пять метров, а лучше тридцать метров, только в таком случае, удастся получить качественную и пригодную воду для питья;
  • кроме того, туалет должен быть возведен за жилым домом или сбоку от него, место должно быть удаленным от дома, для комфортного использования постройки;
  • интервал между туалетом и границей с соседями должен составлять минимум один метр;
  • при наличии уклонов под участков, возведение туалета начинается с самой низкой местности;
  • рекомендуется обустраивать туалет минимум в пяти метрах от дома;
  • также, учитывайте ветер, вашего климатического региона, во избежание попадания неприятных запахов из туалета в дом.

Еще один важный момент - обустройство выгребной ямы, к которой должен быть обустроен легкий доступ для въезда специализированной техники.


Строим туалет на даче чертежи

Для того, чтобы туалет на дачном участке был чистым, гигиеничным и уютным, приступая к его возведению определитесь с такими параметрами:

  • выберите систему слива отходов - местная канализационная, частная или отдельно стоящая;
  • выберите место для туалета в соотношении со всеми санитарными нормами;
  • выберите форму туалета - кабина, будка, материалы для ее сооружения и оббивку;
  • определите тип декоративной отделки для туалета, старайтесь, чтобы он соответствовал общему стилю оформления участка;
  • подведите итоги, подсчитайте расходы и определите количество материалов, используемых в процессе работ.

Изначально следует проверить пригодность почвы для сооружения туалета. В некоторых случаях несущие способности грунта насколько малы, что соорудить выгребную яму, не представляется возможным.

Минимальное значение несущей способности грунта на участке должно составлять семнадцать килограмм на один квадратный сантиметр. Туалетная кабина чаще всего имеет площадь не более четырех квадратных метров.

Если почва промерзает более чем на двенадцать процентов, то она считается пучинистой. В таком случае, необходимо полностью забетонировать выгребную яму, а также обеспечить ее гидроизоляцию.

Чаще всего, для установки кабины сооружают фундамент в виде кирпичных или бетонных опорных элементов. Они являются хорошей альтернативой фундаменту, легко устанавливаются у удерживают кабину в нужном положении.

В процессе работы над деревянной кабиной для дачного туалета, потребуется наличие:

  • бруса - он послужит каркасом, рекомендуем остановиться на размерах 6х6 см;
  • шпунтованной доски - с ее помощью выполняется обшивка пола и сиденья;
  • обрезной доски - ею обшивают крышу и внешние стены туалета.

Обшивочная доска вполне заменяется фанерой с водостойкими характеристиками. Перед началом работ определите форму туалета. Чаще всего используются такие варианты:

1. Туалет в виде шалаша - отличается простой конструкцией, устойчивостью перед сильным ветром. Затраты на его возведение, значительно меньшие, нежели на сооружение туалета прямоугольной формы. Дизайн туалета отличается оригинальностью.

2. Туалет в виде скворечника - более простой по конструкции нежели шалаш, однако требует больших материальных вложений для его возведения. Конструкция такого плана отличается меньшей устойчивостью перед ветром, плохо удерживает тепло внутри помещения. Однако, установив на крыше такого туалета бак, который нагревает воду от солнца, он приобретает большую стойкость и дополнительные функции.

3. Туалет в виде небольшого дома - уютное место для расслабления. Материальные затраты такие же как и для возведения скворечника, однако преимуществ больше. Помещение хорошо удерживает тепло, на стенах можно выполнить любой тип отделки, кабина довольно устойчива перед неблагоприятными воздействиями окружающей среды.

4. Также, некоторые умельцы сооружают туалет в виде избушки - для ее изготовления потребуется много материальных и физических усилий. Из-за того, что форма туалета имеет определенные грани, он отличается прочностью и стойкостью к любым видам нагрузок. В таком небольшом домике можно также установить раковину для мытья рук.


Технология возведения туалета с выгребной ямой

Самый популярный вариант туалета для дачи, устанавливаемого а улице - туалет, у которого имеется выгребная яма. Данный туалет достаточно простой и легкий в использовании. Так как отходы находятся в специально организованной яме, а затем выкачиваются из нее специализированным оборудованием или вручную. Возможен вариант консервации объекта, его засыпки землей и сооружение нового туалета. Это актуально в том случае, если участок имеет внушительные размеры. В противном случае, рекомендуется всего лишь очистить яму.

Строительство туалета на даче начинается с сооружения ямы. По глубина она должна составлять минимум 200 см. При этом, рекомендуется обустраивать яму квадратной формы, со сторонами по 100 см.

Для предотвращения осыпания почвы в процессе эксплуатации ямы, рекомендуем позаботиться об укреплении ее стен. Для этого потребуется произвести установку готовых колец, выполненных из железобетона. Для обеспечения герметичности дна ямы, используйте бетонную стяжку или засыпьте их слоем щебенки. При наличии угрозы в загрязнении подземных вод, то рекомендуется забетонировать стены и дно ямы, покрыв их специальными влагоотталкивающими составами. В таком случае, яма для дачного туалета прослужит вам не один десяток лет.

Дальнейшие работы связаны с изготовлением домика под туалет. Отвечая на вопрос из чего лучше строить туалет на даче, остановимся на дереве. Ведь данный материал кроме своей экологической безопасности обладает также доступной стоимостью и легко поддается обработке.

Также, для изготовления туалета используется профлист. Однако, он создает в помещении парниковый эффект, зимой он с легкостью отдает тепло и принимает холод, а летом удерживает тепло внутри.

Возможен вариант отделки туалета вагонкой или сайдингом. Данные материалы отличаются привлекательным внешним видом и особо актуальны в том случае, если и основное здание также отделано с их помощью. Остановимся все же на деревянном варианте туалета.

Для фиксации прямоугольного каркаса под туалет, необходимо обустроить по периметру ямы мелкозаглубленный ленточный фундамент или столбчатый вариант фундамента. Для обеспечения гидроизоляции, воспользуйтесь рубероидом. Строим туалет на даче своими руками пошагово:

1. Все деревянные детали перед работой, следует покрыть специальными защитными составами. Рекомендуется также произвести их окрашивание.

2. После обработки бруса, он соединяется в прямоугольную каркасную рамную систему. Сооруженная конструкция устанавливается на столбы фундамента, ранее выполненные из кирпичей.

3. Далее производится фиксация отдельно стоящих стоек, для этого используют стальные пластины и крепежи в виде болтов. С помощью обычного уровня контролируйте вертикальность расположения стоек.

4. Установите стойки, на которых будут располагаться двери. Зафиксируйте балки для установки кровли. Если крыша будет односкатной, то для ее сооружения необходимо обустроить небольшой уклон для нормального стека воды.

5. На выгребную яму установите сиденье в виде подиума. Для его сооружения воспользуйтесь брусом, который далее обшивается досками.

6. Для отделки крыши туалета чаще всего используется шифер, устанавливаемый на предварительно обустроенные перекладины, покрытые рубероидом.

7. Дальнейшие действия по обустройству туалета связаны с выполнением его внутренней и внешней обшивки.

8. Для этих целей можно использовать материалы в виде дерева, вагонки, сайдинга, профилированного листа и т.д.

9. Далее в туалет устанавливаются двери, обустраивается освещение. Для организации дневного освещения, достаточно вырезать небольшое окно в верхней части туалета.

Для того, чтобы в туалете не скапливался неприятный аромат, необходимо правильно организовать в нем вентиляционную систему. Для этого, потребуется наличие пластиковой трубы диаметром около десяти сантиметров. Для фиксации трубы на стене туалета используют хомуты из жести.

Одна часть трубы устанавливается во внутрь выгребной ямы, а вторая через крышу выходит наверх. При этом, труба выходит за плоскость крыши приблизительно на двадцать сантиметров, а в выгребную яму она заходит на пятнадцать сантиметров. Для того, чтобы улучшить вентиляционную систему, рекомендуется на трубу установить насадку в виде рефлектора.

Строим туалет на даче своими руками фото

Если построить туалет с выгребной ямой нельзя, то рекомендуется установить временный туалет, называемый пудрклозетом. Данный вариант туалета имеет определенные особенности, среди которых прежде всего - это отсутствие необходимости в сооружении выгребной ямы.

В замену ей внутри туалета устанавливается емкость, которая после ее заполнения вынимается и опорожняется за участком. Также внутри такого туалета устанавливают ящик с разного рода сыпучими материалами такими как торф, песок или опилки. После посещения туалета, ими покрывают отходы.

Кроме того, обязательный элемент данного туалета - правильно обустроенная вентиляционная система, которая должна выводить запах из помещения.

Каркас такого туалета также сооружается при помощи дерева, металла или вагонки. При этом, необходимо в обязательном порядке соорудить короб под сиденье и установить емкость для сыпучих материалов.

Данный вариант туалета подходит в качестве временного приспособления, далее рекомендуется всего все же заменить на туалет с выгребной ямой.

Строим туалет на даче: особенности оформления туалета

В процессе строительства туалета для дачи, особое внимание следует уделить его внешнему виду. Выбирая дерево в качестве основы для туалета, следует его правильно обработать.

Прежде всего, все детали должны быть покрыты защитными составами с антисептическим действием, предотвращающими гниение и порчу дерева. Далее можно покрыть туалет лаком или краской нужного цвета.

Возможен вариант сооружения туалета из блок хауса. Такое строение подойдет к дому из сруба. Для его внутренней отделки подойдет вагонка. Для создания комфортных условий в таком туалете, рекомендуем установить утеплитель.

Выбирая материалы для кровли, руководствуйтесь покрытием основного здания на дачном участке. Довольно привлекательно смотрится туалет, покрытый битумной черепицей или профнастилом.

Возможен вариант индивидуального исполнения готового сруба под заказ. Конечно, стоимость готовой кабины обойдется дороже, чем ее самостоятельное изготовление, зато удастся сэкономить уйму времени.

Если основное здание выполнено из кирпича, то и для изготовления туалета рекомендуем использовать этот же материал. Такая кабина напоминает полноценную комнату. Она отличается привлекательным внешним видом и солидностью.

Если вы желаете совместить доступную стоимость кабинки для туалета с длительным сроком ее эксплуатации, то рекомендуем обратить внимание на пластиковые варианты. Они не нуждаются в дополнительной отделке, легко и быстро как монтируются, так и демонтируются. Возможен вариант транспортировки такого туалета с одного места на другое.

Если после выполнения строительных работ у вас на участке остался ненужный камень, то соорудите туалет из него. Такое помещение отличается основательностью, прочностью, хорошо будет удерживать тепло даже зимой.

Для дополнительного декорирования туалета, установите на его стенах цветы в вазонах или обустройстве вблизи его небольшую клумбу. Внутри туалета можно поклеить остатки старых обоев или нарисовать рисунок. В общем, главное - включить фантазию и начать действовать, и тогда обычный туалет превратиться в настоящее произведение искусства.

Как строить туалет на даче видео:

strport.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
