Содержание

ручной из профильной трубы, трубогибочный станок, чертежи и размеры для изготовления самодельного устройства, схема роликов, гиб

Содержание:

При работе с трубами часто возникает необходимость изменить форму трубы, проще говоря, согнуть её. Сделать это можно на специальном оборудовании, или даже купить изделие готовой формы. Но намного проще и дешевле изготовить простой трубогиб своими руками. Использование такого несложного инструмента значительно облегчит и ускорит работу.


Устройство самодельного трубогиба

Простейшая конструкция

Самый простой ручной трубогиб своими руками может сделать каждый. Для изготовления такого элементарного приспособления достаточно иметь бетонную плиту, сверло для работы с бетоном и стальные штыри (их нужно много).

Сделать самодельный ручной трубогиб можно без всяких чертежей и всего за три шага:

  1. На бетонной плите чертится квадратная сетка с размером сторон ячеек 4 на 4 или 5 на 5 см.
  2. В узлах сетка соответствующим сверлом просверливаются отверстия под металлические стержни (по возможности их нужно как можно больше углубить).
  3. По окончании операции в заготовку вбиваются стальные стержни.

В итоге получается изделие, на котором можно сгибать трубы диаметром до 25 мм. Сам процесс крайне прост: труба устанавливается между штырями и загибается в нужном направлении. Радиус кривизны можно изменять, перемещая трубу по диагонали между стальными стержнями.


Достоинства трубогиба, изготовленного по такой схеме, очевидны: этот инструмент крайне легко изготовить, а детали при необходимости можно быстро заменить. Недостатки приспособления — его громоздкость и необходимость прилагать значительные усилия во время работы.

Альтернативная схема

Другой вариант, как сделать самодельный трубогиб — изготовить составную конструкцию из стальных стержней и домкрата.

Сделать такое приспособление также довольно легко:

  1. В перпендикулярную поверхность (к примеру, стену) вбивают параллельно друг другу металлические стержни.
  2. На жёстком постаменте (фундаменте) располагают домкрат так, чтобы проекция оси его штока приходилась посередине между стержнями.

Процесс сгибания трубы осуществляется следующим образом: отрезок необходимой длины размещают между штырями и домкратом, после чего, поднимая шток домкрата, добиваются необходимого искривления трубы.


Такая конструкция сложнее первого варианта, однако есть и очевидное преимущество — наличие пневматического (гидравлического) механизма, позволяющее сгибать изделия довольно большого диаметра.  Изготовление трубогиба с домкратом требует наличия прочной вертикальной опоры и устойчивого расположения подъёмного механизма.

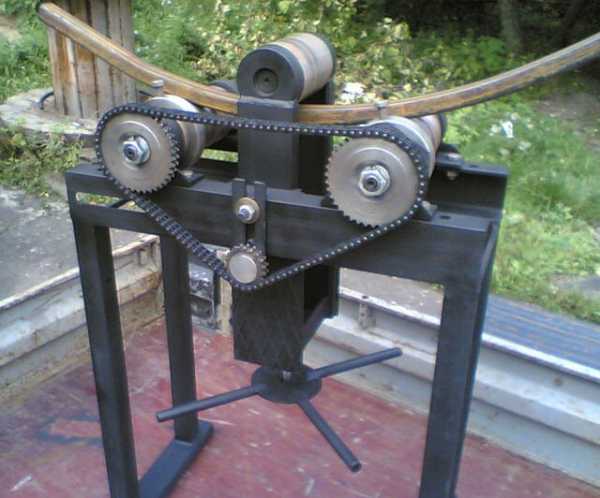

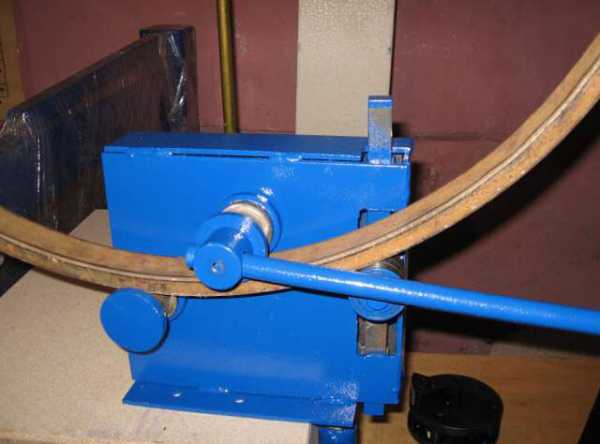

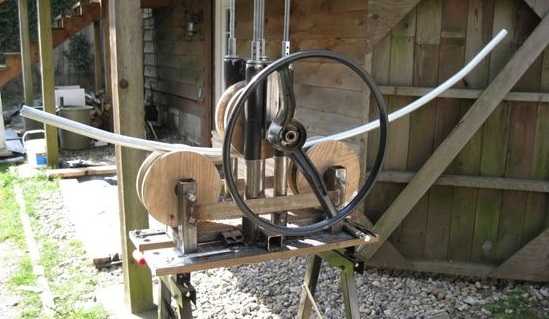

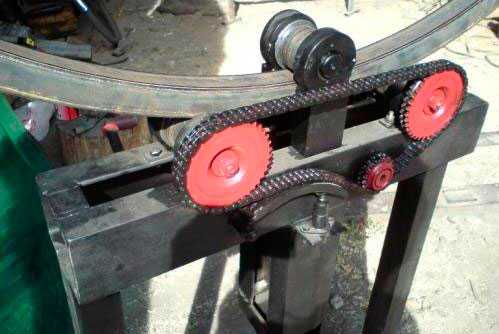

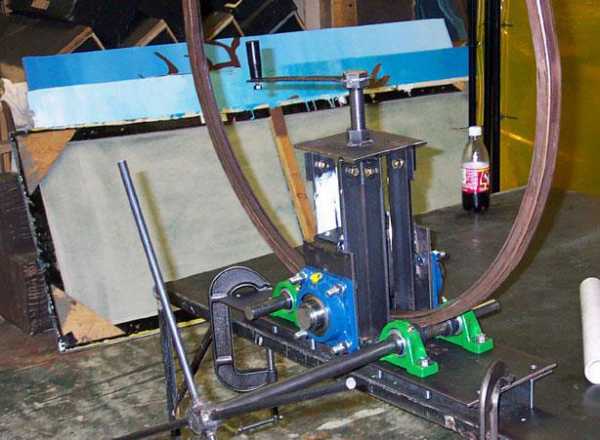

Самодельный трубогиб для профильных труб

Профильную трубу, сечение которой имеет отличающуюся от круглой форму (прямоугольную, квадратную или овальную), из-за неудобной для процесса геометрии и наличия рёбер жёсткости согнуть значительно сложнее.

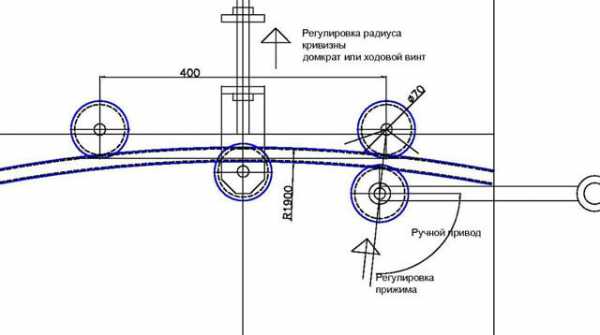

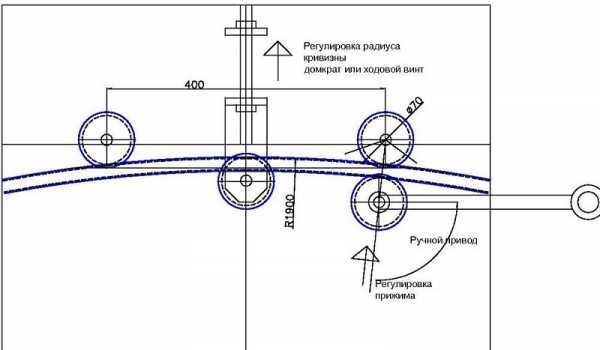

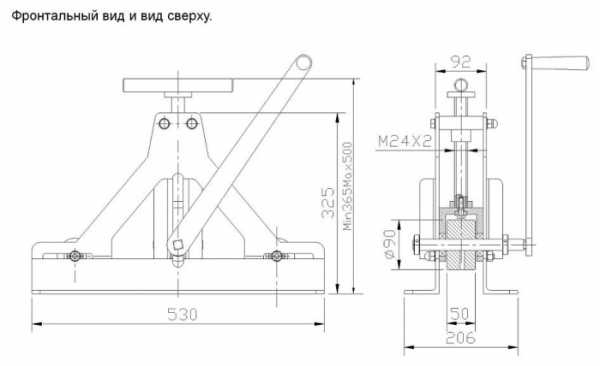

Чертежи, размеры трубогиба своими руками такого назначения могут различаться, однако, независимо от предполагаемой детализации, для изготовления трубогиба профильных изделий понадобятся сварочный аппарат, швеллер, ролики и струбцина. Читайте также: «Как сделать трубогиб в домашних условиях – типы трубогибов и способы их изготовления».

Гиб профильной трубы в таком устройстве осуществляется в процессе прокатки в пространстве с возрастающим давлением. Благодаря этой технологии сгибание происходит постепенно и равномерно, без порчи геометрии профиля. Два ролика для трубогиба своими руками зафиксированы на швеллере горизонтально, их предназначение — передвигать отрезок трубы. Деформируется изделие посредством ещё одного ролика, находящегося в нижней части струбцины. Читайте также: «Как сделать самодельный трубогиб для профильной трубы – два проверенных варианта».


Процесс создания трубогиба для профильной трубы своими руками включает в себя несколько шагов:

  1. На надёжном основании устанавливается широкий швеллер или ряд швеллеров, пока не будет достигнута нужная ширина.
  2. Монтируется рамка в виде буквы П, причем на перекладине просверливается отверстие для муфты струбцины.
  3. На равном расстоянии от рамки устанавливаются два ролика. На роликах крепятся звёздочки цепной передачи, приводящейся в движение ручным приводом.
  4. На шпильке, зафиксированной в муфте струбцины, крепится третий ролик. К верхней части шпильки приваривается рукоятка.


Сгибать профильную трубу на получившемся изделии нужно соблюдая последовательность действий:

  • отрезок профильной трубы нужной длины устанавливают на подающие ролики;
  • в процессе вращения рукоятки струбцины изделие прижимают к нижним роликам с помощью третьего, зафиксированного на нижнем конце шпильки;
  • с помощью цепной передачи, подсоединённой к роликам, профильную трубу перемещают сквозь зону деформации. Читайте также: «Виды трубогибов для профильной трубы, схемы изготовления своими руками».

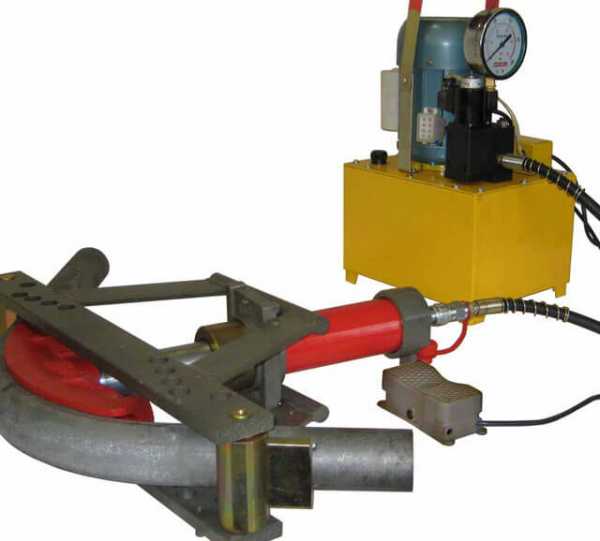

Гидравлический трубогиб с электроприводом

Этот аппарат отличается большей производительностью, чем описываемая выше конструкция, за счёт замены струбцины на гидравлический узел и цепной передачи подающих роликов на электропривод. Электрификация позволяет избавиться от утомительной ручной работы и значительно ускорить процесс.

Помимо этого, благодаря наличию гидроузла и электрифицированной подачи на таком станке можно одновременно сгибать несколько труб, сделав в верхнем ролике соответствующие пазы. Читайте также: «Разновидности трубогибов с ЧПУ, преимущества и правила использования».


Создание электрифицированного трубогибочного станка своими руками происходит в такой последовательности:

  • На ровном основании монтируют подающий вал.
  • На торце вала крепят шкив для ременной передачи, переходящей на ротор электрического двигателя. На втором конце устанавливают ведущую звёздочку цепной передачи.
  • На необходимом расстоянии от первого вала устанавливают второй, на котором крепят ведомую звёздочку. Нужно отметить, что если вместо шарикоподшипников по бокам к основанию приварить стальные пластины в форме трапеции, можно в качестве движущего механизма использовать не валы, а обычные канатные ролики.
  • Монтируют деформирующий ролик — сверху или снизу, в соответствующем отверстии. Вал ролика находится в пазах пластин или П-образной рамки. Движение ролика ограничено штоком поршня и собственно отрезком трубы.

Сгибание труб без применения трубогиба

Если планируется разовая операция или нет возможности собрать необходимую конструкцию, можно согнуть трубу круглого сечения и без использования специальных установок.

Для этого из дерева вырезают заготовку, форма которой соответствует планируемому радиусу кривизны готового изделия. Трубу в зажимах сгибают о заготовку. Возможна и замена такого шаблона на вбитые в деревянную подставку штыри или крюки, расположенные по принципу первого описанного в статье трубогиба.

Можно также предварительно разогреть заполненное песком место сгибания трубы или, если работа производится на холоде, залить водой. После разогрева песка или застывания воды трубу также сгибают вокруг шаблона соответствующей кривизны.

Ещё один способ — сделать в трубе на месте будущего внутреннего радиуса пропилы соответствующей ширины, после чего согнуть трубу (края пропилов должны совместиться) и с помощью электросварки восстановить целостность трубы. По такой технологии можно сгибать трубы любого размера и в любом направлении.

trubaspec.com

Трубогиб своими руками для круглой трубы: чертежи, размеры, видео

Для работы с трубами или уголком требуется специальный станок, получивший название трубогиб. Подобная конструкция позволяет гнуть металлические элементы на заданный угол. При необходимости можно изготовить профессиональный трубогиб своими руками, который применяется в самых различных отраслях промышленности. В отличие от промышленного варианта исполнения, самодельный трубогиб обходится намного дешевле. При проведении работы можно использовать подручные материалы, что в большей степени снизит стоимость конструкции. Рассмотрим подробнее то, как изготовить трубогиб своими руками в домашних условиях.

Трубогиб своими руками

Устройство трубогиба

Существует просто огромное количество различных видов рассматриваемого устройства. Перед проведением работы по его созданию своими руками следует разработать чертеж трубогиба или скачать его в интернете.

Трубогиб для круглой трубы своими руками изготовить можно при учете следующих особенностей его устройства:

  1. Обкатка. Подобный трубогибочный станок характеризуется тем, что один конец заготовки фиксируется, а для гибки применяется неподвижный шаблон. Обкатка проводится при применении прижимных роликов. Эта схема ручного трубогиба применяется на протяжении многих лет.
  2. Намотка. Специальный трубогиб для алюминиевых труб характеризуется тем, что заготовка прижимается к подвижному шаблону, в качестве которого используется ролик. Протяжка проводится между роликом, находящимся в движении, и специальным упором. Как правило, привод электрический, так как требуемый показатель прилагаемой силы довольно высокий.
  3. Арбалетная конструкция. Данная схема представлена сочетанием двух неподвижных роликов, а также подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, который расположен между двумя роликами. За счет контроля передвижения подвижного элемента выбирается наиболее подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, который выполняет роль шаблона, может иметь различную форму.
  4. Прокатка или вальцовка. В этом случае схема представлена устройством с тремя валиками, два из которых опорные и один подвижный. Радиус изгиба регулируется за счет изменения положения центрального валика. Стоит учитывать, что подобное устройство считается универсальным, так как радиус изгиба может регулироваться в достаточно большом диапазоне. Размеры трубогиба этого типа относительно небольшие, самодельная конструкция может быть компактной.

Выбирая наиболее подходящую конструкцию для самодельного изготовления, следует учитывать, что вариант исполнения, работающий по принципу накатки, производится зачастую промышленным способом по причине сложности высокой сложности основных механизмов. Арбалетный метод гибки на сегодняшний день применяется крайне редко, так как обладает одним существенным недостатком: давление концентрируется на верхней части шаблона. При применении арбалетного станка есть вероятность существенного снижения толщины стенки трубы, а также ее разрыва. Не рекомендуется использовать подобное устройство для гибки тонкостенных заготовок.

Больше всего получила распространение конструкция, которая работает по принципу прокатки. Она практически лишена всех приведенных выше недостатков, имеет относительно небольшие размеры, может быть переносной, есть возможность проводить регулировку угла гибки.

Самодельный станок может иметь самую различную конструкцию. При выборе типа уделяется внимание тому, какой радиус следует получить. Наиболее важными параметрами заготовки, которые могут оказать влияние на выбор подходящей конструкции, считаются толщина стенок трубы и ее диаметральный размер.

Виды трубогибов

Рассматриваемая конструкция может классифицироваться по достаточно большому количеству признаков. В продаже встречаются универсальные варианты исполнения, а также для узконаправленного применения. Устройство различается по следующим признакам:

  1. По типу привода. Важным элементом конструкции можно назвать привод, который бывает гидравлический, электрический, ручной или электрогидравлический. В последнее время большее распространение получил электрический привод, так как он компактный и весьма эффективный. Гидравлический обладает большей эффективностью, но при этом сложен в эксплуатации, занимает много свободного пространства и требует периодического обслуживания. Трубогиб ручной отличается наличием механизма, который существенно увеличивает приложенную силу. Если рассматривать самодельный варианты исполнения, то делают именно ручной трубогиб своими руками. Кроме этого, можно создать своими руками трубогиб с электроприводом. А вот гидравлический вариант исполнения самостоятельно практически не изготовить.
  2. Классификация проводится и по степени мобильности. Выделяют стационарные и переносные варианты исполнения конструкции. В большинстве случаев, универсальный ручной трубгиб выполняется как переносная конструкция. Самодельный трубогиб для круглой трубы может крепиться к основанию различным образом. Стоит учитывать, что во время выполнения работы часть возникающего напряжения отводится именно на основание. Поэтому при создании самодельного варианта исполнения нужно обеспечить надежную фиксацию устройства.
  3. По способу воздействия на заготовку – основной признак классификации. К примеру, трубогиб арбалетного типа имеет свою особую конструкцию, которая подходит для гибки металлической или металлопластиковой трубы. Кроме этого, выделяют конструкцию, работающую по принципу обкатки, намотки или проката.

Трубогиб своими руками

Трубогиб самодельный для металлопластиковых труб может быть самого различного типа, но чаще всего создают механический тип, когда за счет особой конструкции передаваемое усилие увеличивается в несколько раз.

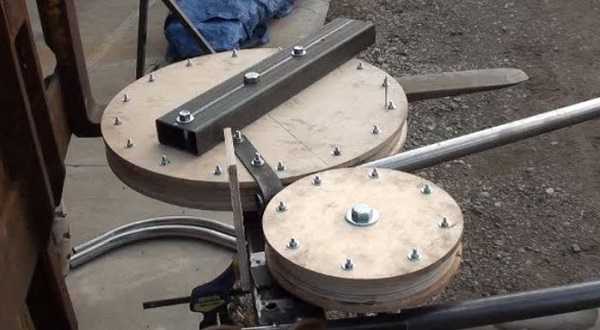

Инструкция по изготовлению трубогиба

В последнее время довольно большое распространение получил вопрос, как сделать трубогиб своими руками. Подобное оборудование требуется при наладке производственной деятельности самого различного типа. Наиболее простой трубогиб своими руками имеет шаблонный тип конструкции. Это связано с тем, что ролики для трубогиба своими руками изготовить достаточно сложно.

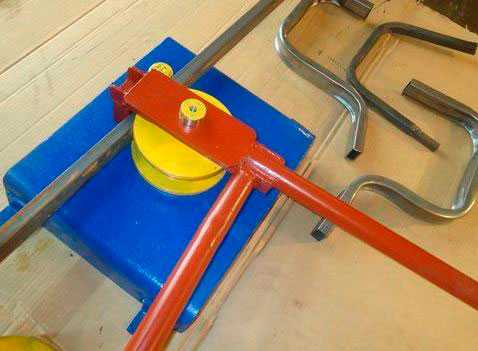

Рассматривая шаблонные трубогибы для круглой трубы отметим нижеприведенные моменты:

  1. При изготовлении конструкции довольно часто применяется массив дерева. За счет этого существенно упрощается работа и снижаются расходы. Однако, стоит учитывать, что низкая прочность и жесткость дерева определяет применение подобного станка только для гибки алюминия, который обладает высокой пластичностью.
  2. Применяемый деревянный брусок должен иметь размеры, которые больше диаметра обрабатываемой заготовки.
  3. Шаблон должен иметь радиус, который будет соответствовать радиусу гибки. Для того чтобы упростить процесс в центральной части поверхности, которая соприкасается с заготовкой, создается небольшой паз.
  4. Для удобства работы создается две рукоятки, которые имеют металлическое крепление.
  5. Создав трубогиб в домашних условиях, его следует прикрепить к прочному основанию, а с обратной стороны установить упор.

Важным моментом назовем то, что рассматриваемая конструкция применима в большей степени для гибки по большому диаметру. Кроме этого, башмак для трубогиба подобного типа не требуется, нагрузка распределяется равномерно, что позволяет проводить обработку тонкостенных заготовок.

Процесс изготовления трубогиба

Можно изготовить трубогиб своими руками по другим чертежам. Перед выбором наиболее подходящей конструкции следует рассмотреть то, как часто будет проводиться работа, для какого рода заготовок изготавливается станок, насколько массовым будет производство. Конструкция шаблонного типа характеризуется довольно большим размерами, однако для ее изготовления достаточно провести столярные работы, применяемые материалы имеют низкую стоимость.

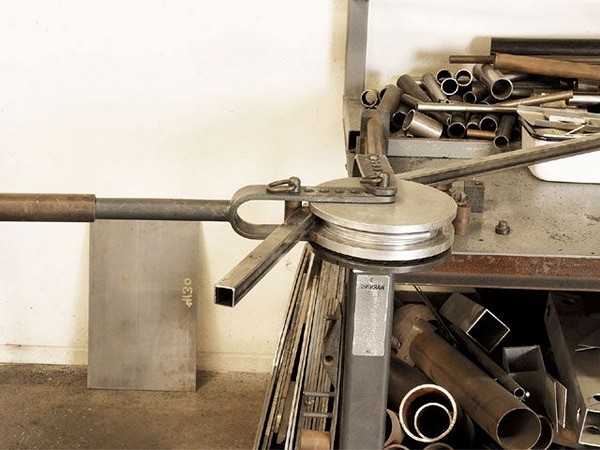

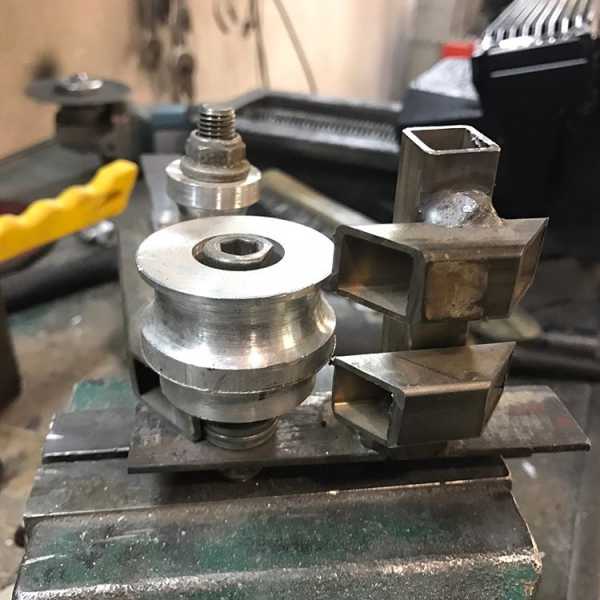

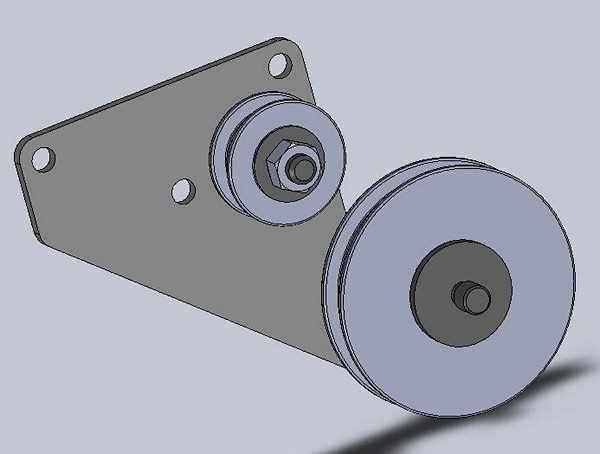

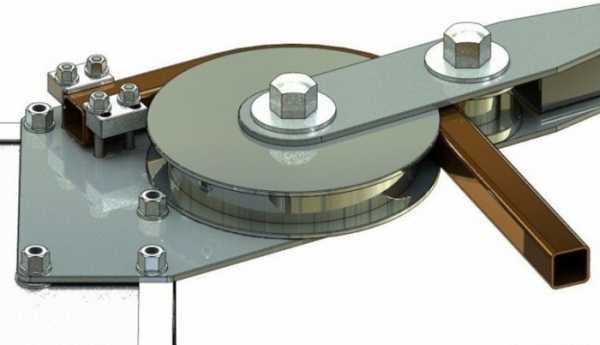

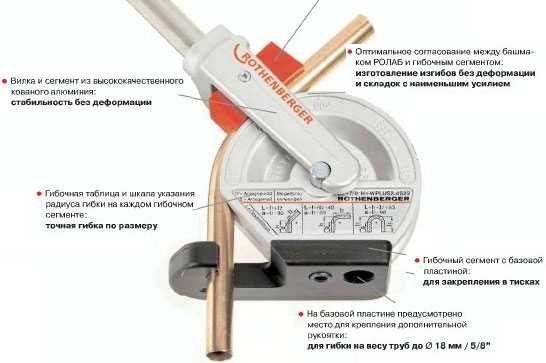

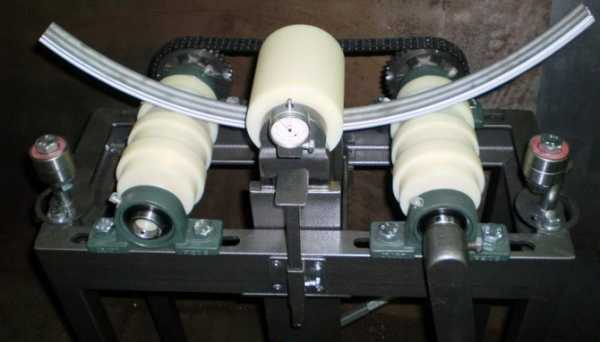

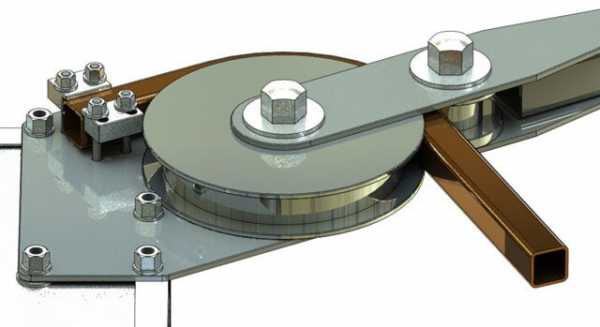

Роликовый трубогиб

Наиболее сложной конструкцией считается самодельный трубогиб роликового типа. В данном случае для передачи усилия применяется прижимной ролик. При изготовлении конструкции может использовать металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана.

Роликовый трубогиб

К особенностям подобной конструкции можно отнести нижеприведенные моменты:

  1. Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала подходит дерево. Оно может использоваться при изготовлении ролика. Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.
  2. Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
  3. Радиус гибки во многом зависит от размеров применяемых роликов. Именного поэтому подвижный ролик должен при необходимости быстро демонтироваться для установки варианта исполнения с другим диаметром.
  4. Устанавливаемый держатель также должен иметь возможность вращаться.
  5. На установленном держателе крепится рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выступает в качестве рычага. Именно поэтому от ее длины зависит то, какое усилие можно будет передать.

Подобный станок подходит для производства большими партиями, так как ролики для трубогибов изготовить своими руками достаточно сложно. Устройство подходит для работы с трубами круглого сечения.

Распространенным вопросом можно назвать, насколько проблематично изготовление подобного механизма. При использовании гибочного станка подобного типа следует учитывать нижеприведенные моменты:

  1. Для начала следует подробно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно создать эффективное оборудование с широкой сферой применения.
  2. Основных элементов у данной конструкции относительно небольшое количество. Примером можно назвать два шкива, которые могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик. Довольно важном создать надежное основание, которое будет принимать часть прилагаемого усилия.

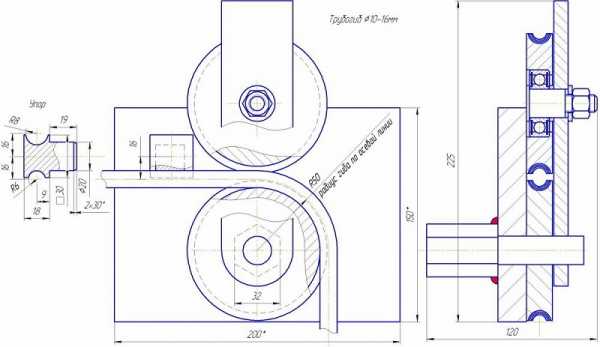

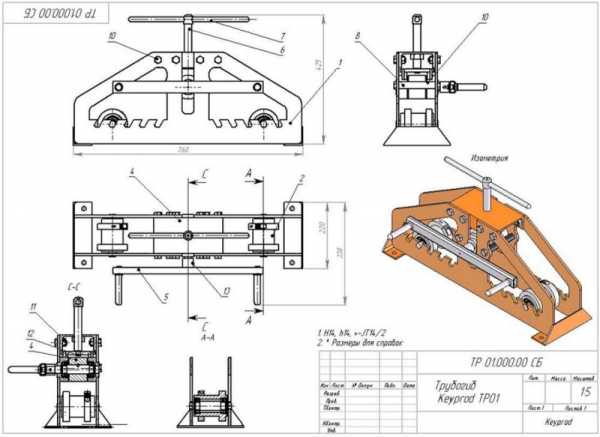

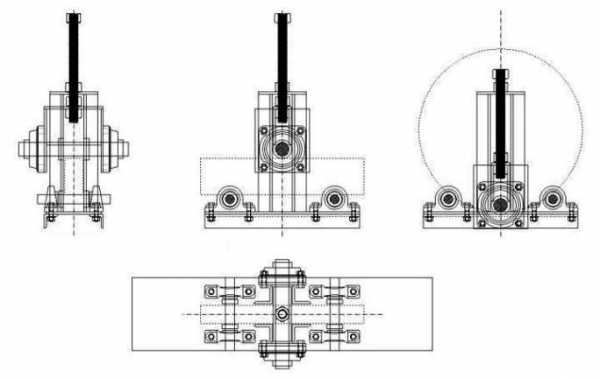

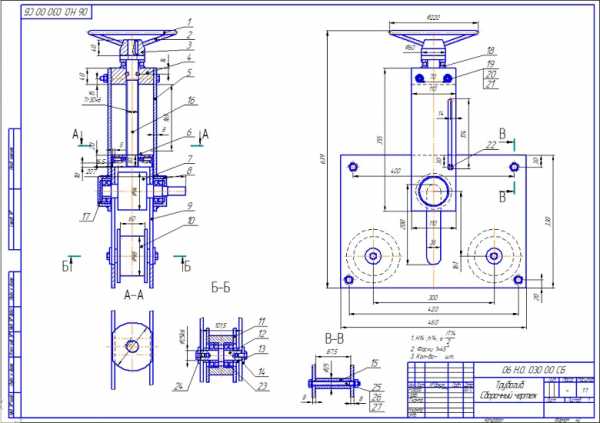

Чертеж трубогиба

Принцип действия достаточно прост:

  1. Заготовка помещается в желоб неподвижного ролика.
  2. Труба фиксируется в нужном положении при помощи хомута.
  3. При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.

Для того чтобы существенно повысить эффективность конструкции может применяться электрический привод. Однако, стоит учитывать, что при электрическом приводе довольно сложно контролировать показатель диаметра закругления. Кроме этого, установленный электродвигатель должен передавать вращение через понижающий привод, так как скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.

Арбалетные трубогибы

Довольно необычной конструкцией обладает станок арбалетного типа. Он получил свое название благодаря схожим чертам с средневековым оружием. Арбалетный трубогиб обладает следующими особенностями:

  1. Основа конструкции представлена рамой, которую можно изготовить при применении уголков и швеллера. Соединение всех элементов проводится при применении сварки, разъемные методы не рекомендуется применять, так как получаемая конструкция должна обладать высокой жесткостью.
  2. После создания рамы проводится крепление двух вальца.
  3. Самодельный вариант исполнения можно охарактеризовать тем, что усилие передается непосредственно через домкрат механического типа. Для трубы небольшого диаметра создаваемого давления должно быть вполне достаточно. Передача усилия проводится через башмак, изготавливаемый из прочного металла с низким показателем пластичности.

Арбалетный трубогиб

Трубогиб арбалетного типа в большей степени подходит для заготовок круглого сечения. Это связано с тем, что изделие с другим сечением может сильно деформироваться при давлении.

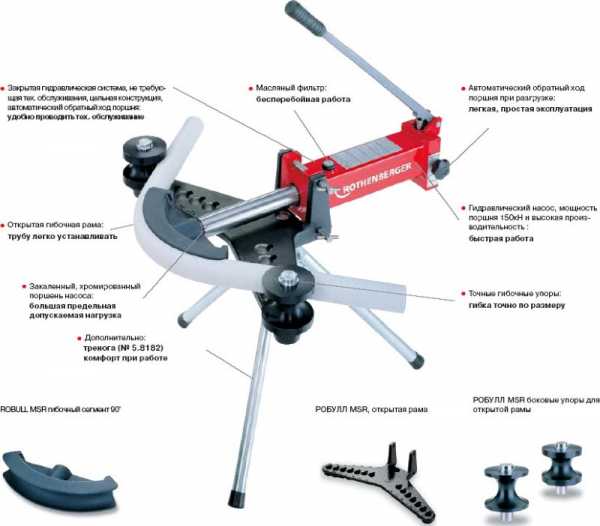

Гидравлический трубогиб

Изготавливая трубогибочный станок своими руками, следует определиться с тем, какого рода будет привод. В большинстве случаев самодельные варианты исполнения имеют ручной привод, так как он прост в изготовлении и обходится дешево. Однако подобная конструкция не может работать с заготовками, которые изготавливаются при применении жестких металлов. Гидравлический трубогиб позволяет работать с заготовками большого диаметра и с существенной толщиной стенок, однако конструкция достаточно сложна в исполнении и имеет много особенностей.

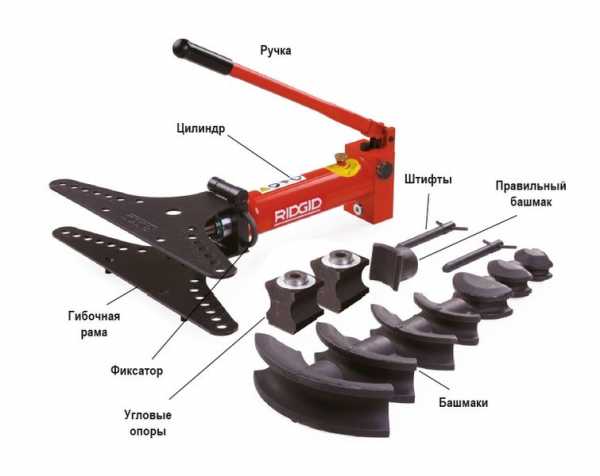

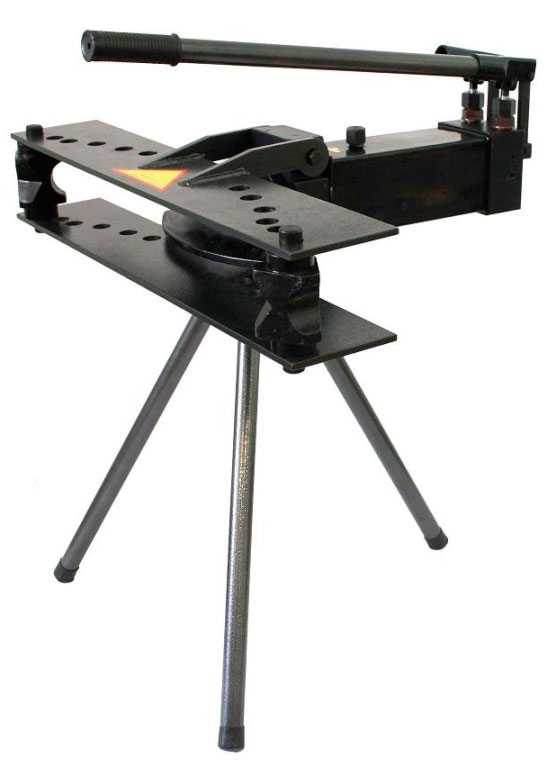

Устройство ручного гидравлического трубогиба

Изготавливая станок для круглой трубы с гидравлическим приводом следует учитывать следующие моменты:

  1. Передача усилия проводится через рабочую жидкость, в качестве которой используется масло или вода. Все магистрали должны обладать высокой степенью герметичности, а также быть рассчитанными на определенное давление.
  2. Для создания давления может применяться компрессор.
  3. Давление передается на рабочий орган через гидравлический цилиндр.

Трубогиб для металлопластиковых труб своими руками с гидравлическим приводом может иметь самую различную конструкцию. Важным элементом в данном случае становится именно привод, который позволяет автоматизировать процесс гибки и увеличить область применения устройства.

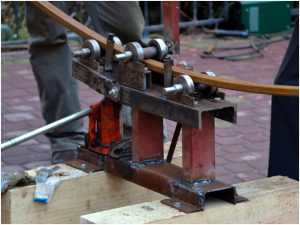

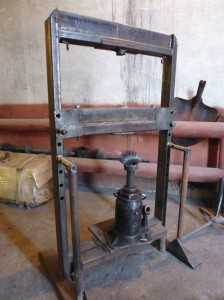

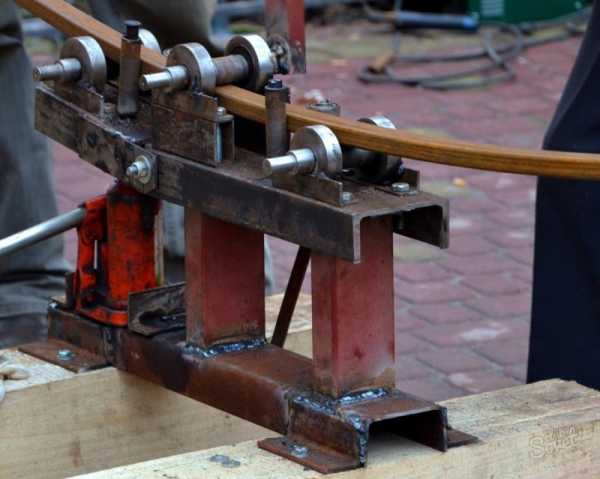

Трубогиб из домкрата

Чаще всего, изготавливая самодельный трубогиб, в качестве основного элемента применяется домкрат. Он бывает нескольких типов. Сам домкрат изначально изготавливается для того, чтобы увеличить и сконцентрировать прилагаемое усилие, за счет чего конструкция может поднимать тяжелые механизмы, к примеру, автомобили.

Трубогиб из домакрата

Самодельный трубогиб из домкрата, как правило, имеет довольно простую конструкцию:

  1. Заготовка зажимается между двумя неподвижными роликами.
  2. Усилие передается на промежуток между роликами.
  3. Расстояние между неподвижными роликами во многом определяет радиус гибки и величину требуемого усилия для получения определенного угла.

Как ранее было отмечено, при применении домкрата можно сделать трубогиб арбалетного типа.

В заключение отметим, что практически любое устройство является относительно несложным станком, который за счет распределения прилагаемого усилия гнуть трубы и другие заготовки подобного типа. Применяются зачастую для сгибания изделий, изготавливаемых при применении цветных сплавов и стали. Промышленный вариант исполнения конструкции обходит самодельный, как правило, по степени автоматизации процесса. Однако стоимость промышленных трубогибов может превышать в несколько десятков раз затраты, связанные с производством самодельного варианта. Именно поэтому для бытового применения или мелкосерийного производства в большей степени подходит самодельный трубогиб.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Трубогиб своими руками: чертежи самодельного трубогибочного станка

Часто бывают такие ситуации, когда при обустройстве домашнего хозяйства, например, при установке каркаса теплицы или прокладке трубопровода, отличающегося сложной конфигурацией, нужно согнуть профильные трубы.

Чтобы облегчить такую работу, домашние умельцы пользуются специальными приспособлениями заводского производства. Однако подобные изделия стоят довольно дорого, следовательно, не у каждого есть возможность их приобрести.

Поскольку создать трубогиб своими руками не составляет особого труда, то и большой суммы на его изготовление тратить не придется. Конструкция настолько проста, что не требует применения особых дефицитных деталей. Создать такое изделие можно практически в любом помещении, например, в гараже. Этот самодельный трубогиб позволяет согнуть конструкцию согласно определенному радиусу кривизны. Поверхность цилиндрического изделия не будет деформироваться, к тому же исключено возникновение заломов.

Какими бывают трубогибы

Этот инструмент является незаменимым помощником, когда нужно установить теплицу, в которой каркас состоит из большого количества труб, согнутых под разными углами. Подобные приспособления представлены в нескольких вариациях, отличающихся принципом работы.

Гидравлические устройства предназначены для изменения направления отвода, сечение которого может быть:

  • квадратным;
  • прямоугольным;
  • без отверстий.

Пользуясь таким инструментом, необходимо помнить об одном существенном недостатке. При сгибании трубы изделие испытывает сильное давление, начинает изменяться значение внутреннего радиуса. Для водосточных конструкций подобные модификации являются недопустимыми.

Принцип работы пневматического приспособления отличается от гидравлического аналога. В состав изделия входят центр и трубка. Горячий воздух начинает двигаться по цилиндрической конструкции. Высокая температура позволяет согнуть практически любое изделие в определенном направлении. Во время работы можно быть уверенным в том, что деталь не сломается.

Электрические инструменты известны как прочные устройства, выполняющие различные функции. В основном они используются для работы с арматурой, причем совершенно неважно, какой она формы, а также для гибки труб разного диаметра.

Система оборудована электрическим приводом, функционирующим в автоматическом режиме. Главным достоинством этого устройства считается точность выполняемой работы. На таком станке можно гнуть трубы, изготовленные из различных материалов:

  • металлопластика;
  • стали;
  • меди;
  • алюминия.

В зависимости от принципа работы трубогибы бывают:

  • арбалетными;
  • сегментными;
  • пружинными.

Когда говорят о сегментном устройстве, подразумевается растяжение труб вокруг определенного участка. В основном такая система используется для работы с цилиндрическими изделиями небольшого диаметра и тонкой стенкой. Пружинные конструкции функционируют благодаря установленной пружине. Она может натягиваться, одновременно изменяя форму под большим давлением.

Самыми распространенными приспособлениями считаются станки, оснащенные арбалетной системой. В таком аппарате имеется специальная насадка, диаметр которой может изменяться согласно требуемым условиям. Ключевую роль играет размер цилиндрического изделия. Таким приспособлением выполняется холодная обработка различных стальных деталей круглой формы.

Трубогиб-улитка пользуется большой популярностью при гибке кованых изделий. Устройство помогает согнуть детали и получить маленькие диаметры.

Из каждого вида можно собрать самодельный трубогиб. Главное – понимать схему работы.

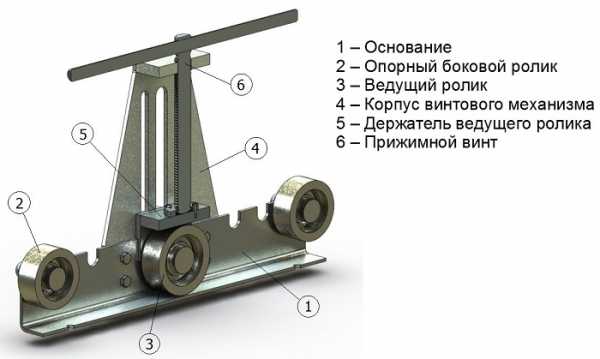

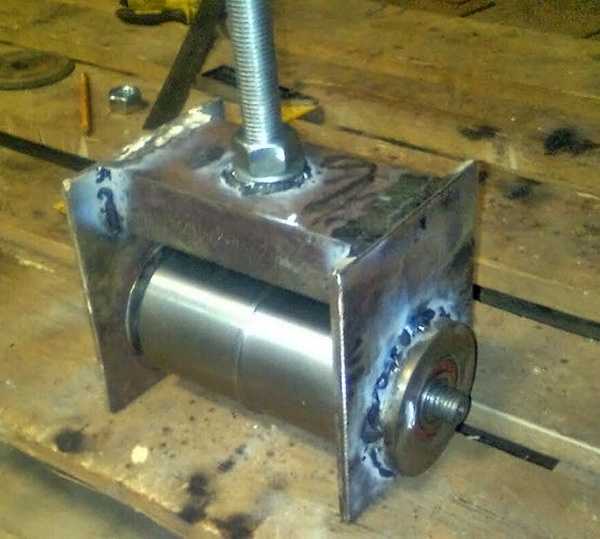

Роликовые системы

Этот модифицированный аппарат может быть оборудован прижимными колесиками, изготовленными из металла или полиуретана. При работе с мягким материалом возможно применение деревянных деталей.

Расстояние между роликами влияет на характеристику системы. При большом промежутке во время сгибания уменьшается давление на деталь. К недостаткам такой конструкции можно отнести образование минимального радиуса, поэтому определенная часть изделия не может быть согнута.

Самодельные ролики заменяются шарикоподшипниками. Причем прижимной элемент нужно обязательно заклинить, чтобы сборочный узел не начал прокручиваться.

Чтобы самодельный трубогиб можно было использовать для придания определенной формы профильной конструкции, его требуется модернизировать. При разработке чертежей необходимо предусмотреть установку боковых роликов в различных позициях. С двух сторон нужно зафиксировать металлические планки. Их основной функцией будет удержание заготовки в перпендикулярном состоянии относительно роликовых осей.

Колесики крепятся специальным винтом. Плавно затягивая роликовую систему, сгибаемая труба проходит через приспособление. После поворота фиксатора на определенный градус выполняется прогон цилиндрического изделия.

Пример создания такого устройства

Прежде чем начать производственный процесс, необходимо ознакомиться с приведенными ниже фотографиями и чертежами.

Самой важной деталью изделия считается ось. Если быть точнее, речь идет о подгонке и выборе конструкции вала. При необходимости прижимной винт можно заменить домкратом.

Технология изготовления трубогиба своими руками выглядит следующим образом:

  1. Покупаются подшипники. Оптимальным вариантом являются опорные модели, способные самоцентрироваться.
  2. Приобретаются две шестеренки.
  3. Согласно чертежам на токарном станке вытачиваются нужные валы.
  4. Если зубчатые колеса соответствуют конструкции, они сажаются на шпонку.
  5. Стопорная резьба нарезается в ограничителе.
  6. В кольце делаются несколько отверстий.
  7. Для металлической продолговатой детали выполняются специальные пазы.
  8. Аналогичные операции проводятся с узлом, фиксирующим подшипники.
  9. Для удобства монтажа полку швеллера для домкрата разрешается отпилить.
  10. Сваривается основа прибора.
  11. Крепятся ножки с использованием специального аппарата.
  12. Монтируется прижимной валик.
  13. Затягивается контргайка.
  14. На пружину вешается основа. Верхний упор нужно прикрутить болтами. При необходимости вал можно будет легко демонтировать.
  15. Внизу устанавливаются опорные валики.
  16. Для выполнения натяжения цепи изготавливается специальное приспособление. Для этого удобно использовать магнитный уголок.
  17. Фиксируются звездочки.
  18. Монтируются шпонки и натяжитель.
  19. Устанавливается вращательная рукоятка.
  20. Домкрат крепится на площадке двумя приваренными болтами.

Такой самодельный инструмент является незаменимым элементом в быту. Необходимо отметить, что качество сгиба ничем не уступает заводскому приспособлению.

Чтобы изделие приобрело товарный вид и было защищено от коррозии, его нужно покрыть краской или обработать специальным раствором.

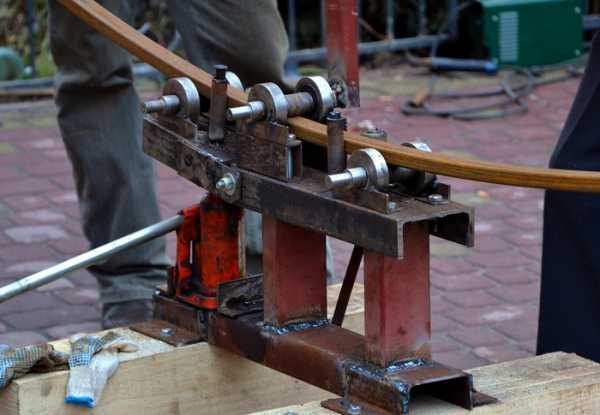

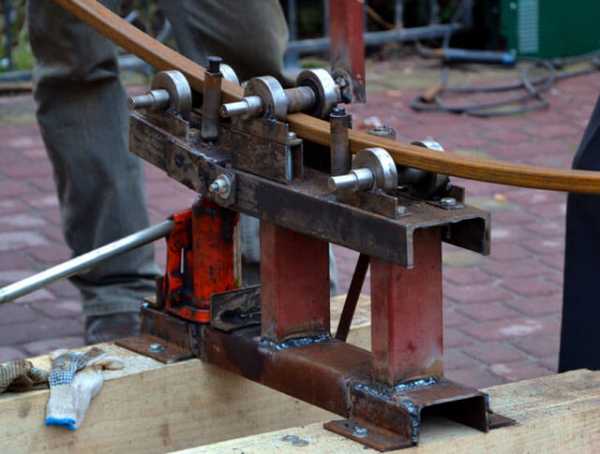

Как из домкрата сделать трубогиб

Изготовить из домкрата трубогиб не просто, но возможно. Силовые способности полученного приспособления огромны. Сначала варится прочный каркас. Для создания многофункционального инструмента можно одновременно использовать гидравлический пресс и трубогиб.

Для изготовления конструкции разрешается применять любой домкрат (5-12 т). Нужно постараться сделать один общий инструмент, чтобы не разбирать его для транспортировки в багажнике автомобиля.

Такие большие нагрузки требуют надежной фиксации гидравлики к станине, чтобы исключить разборку крепления каждый раз после окончания работы.

Подходящий домкрат можно найти на автобазе, которая давно закрылась, или на авторазборке.

Пуансон изготавливается из старого шкива или толстой трубы, согнутой своими руками. Количество таких деталей ничем не ограничивается. Все зависит от диаметра заготовок, которые будут обрабатываться.

С каждого края станины крепится ось, на которую устанавливаются ролики. На них опирается трубная заготовка. Домкрат давит на пуансон, который направлен в центр детали. В результате цилиндрическое изделие начинает плавно изгибаться.

Как работает гидравлический трубогиб

Такая система функционирует по принципу домкрата. Максимальное давление, получаемое на штоке, находится в пределах 8-20 т. Создаваемое усилие напрямую зависит от нескольких параметров:

  • угла сгиба;
  • жесткости материала;
  • диаметра трубы.

В основном угол сгиба находится в пределах 90-220 градусов.

Самыми удобными считаются ручные трубогибы рычажного типа. Максимальный угол, на который они могут согнуть трубу, достигает 180 градусов.

Данное оборудование, относящееся к обжимному типу, позволяет свести к минимуму возможную деформацию обрабатываемого изделия. Аналогичный принцип применяется в электрических системах, когда необходимо согнуть деталь большого диаметра.

Похожие статьи:

vseprotruby.ru

Делаем трубогиб своими руками

Любому домашнему мастеру время от времени требуются различные инструменты и приспособления. Одним из таких подручных средств является трубогиб, который предназначен для сгиба труб или металлических полос по определенной дуге. В магазине или на рынке можно приобрести готовый инструмент заводского изготовления, но лучше и дешевле будет сделать трубогиб своими руками.

Нет никакого смысла для одной-двух труб покупать инструмент, способный гнуть трубы в промышленном масштабе. А вот самодельное приспособление в домашнем хозяйстве, особенно в частных домовладениях, обязательно пригодится.

Сфера применения

Труба, на сегодня, является наиболее востребованным материалом, как для небольшого домашнего ремонта, так и на строительных площадках или промышленном производстве, в котельных или газовых станциях. Они используются для изготовления и монтажа:

  • ограждений;
  • теплиц;
  • садовой мебели;
  • беседок;
  • водопроводных сетей;
  • навесов и др.

Трубогиб для профильной трубы всегда уместен в домашнем хозяйстве

Очень часто для подобных сооружений требуется гибка профильной трубы по радиусу. Для этого и используется трубогиб, который позволяет согнуть ее до угла в 180 градусов. Они с легкостью меняют конфигурацию практически любой трубы – алюминиевой, металлопластиковой или выполненной из нержавеющей стали. Изгиб трубы производят по заданной форме и размерам.

Типы и разновидности трубогибов

По типу привода промышленные трубогибы подразделяются на:

  • ручные, используемые для труб маленького диаметра;
  • гидравлические (ручные и стационарные) – позволяют сгибать трубы диаметром до трех дюймов без особых усилий. Эти профессиональные устройства предназначены для больших объемов работ. Чаще всего, они подключаются к электросети;
  • электромеханические – обеспечивают точность угла, а также радиуса изгиба. С их помощью можно изменять форму тонкостенных труб без какой-либо деформации внутреннего профиля.

Гидравлический ручной трубогиб

Трубогибы подразделяются и по способу изгиба:

  • арбалетные – изгибающим элементом является специальная форма определенного диаметра;
  • пружинные – предназначены для гибки пластиковых изделий вручную при помощи пружин;
  • сегментные – изгиб профильной трубы происходит способом вытягивания трубы вокруг сегмента;
  • дорновые – изгибают тонкостенные изделия на малые радиусы при помощи стального, пластикового или латунного дорна. Они бывают ручными, автоматическими и полуавтоматическими.

Следует отметить, что для разных диаметров и разных показателей толщины стенок имеются свои минимальные радиусы изгиба. Эти величины представлены в соответствующих справочниках. Их необходимо придерживаться, иначе качество изгиба существенно пострадает.

Видео о том, как сделать трубогиб своими руками:

Принцип работы ручного трубогиба

На первый взгляд, процесс кажется довольно простым, хотя это совсем не так. При изгибе могут образовываться различные дефекты, что приводит к деформации трубы, уменьшению ее внутреннего диаметра и пропускной способности. К тому же, происходит растягивание толщины трубной стенки в месте изгиба и, как следствие, потеря прочности. Поэтому крайне важно подобрать трубогиб профильной трубы правильно, зная принцип его работы, для того, чтобы не допустить или свести к минимуму деформацию изделий.

Требуемый размер изгиба вычерчивают на ДСП или досках, затем по прорисованной линии их отпиливают, и прикрепляют полученный полукруг (шаблон) на каком-либо жестком основании: стене, заборе или полу. Толщина досок или листа ДСП должна быть на несколько сантиметров больше диаметра изгибаемого профиля.

Из обрезков доски сбоку самодельного оборудования крепят упор. Между ним и шаблоном вставляют один из концов трубы, которую необходимо изогнуть. Другой ее конец берут руками и начинают плавно сгибать.

Трубу или профиль небольшой длины для удобства наращивают металлическим прутком или куском трубы подходящего диаметра, вставляя его внутрь или снаружи сгибаемого элемента. Для возможности изгиба большого радиуса, подобный шаблон делают на открытом пространстве или в помещении большой площади.

В качестве циркуля, при нанесении полукруга, используют капроновую нить и фломастер. При больших изгибах особая точность не нужна, поэтому обрезки досок, предназначенные для полукруга можно крепить на расстоянии в 10-15см друг от друга. Главное, чтобы они точечно соприкасались с изгибаемым профилем и направляли его по заданному шаблону. Данный способ является наиболее простым.

Как вариант, вместо деревянного полукруга можно использовать жесткие крючки, прикрученные по линии изгиба к фанере. Преимуществом их применения является возможность перестановки крючков, в зависимости от необходимого диаметра закругления. Для изгиба жестких труб дополнительно используют ручную лебедку.

При изготовлении трубогиба не стоить экономить на материалах. Мы рекомендуем вам использовать подшипники ISB в своем трубогибе чтобы он служил вам долго.

Принцип работы ручного трубогиба

Простой прокатный трубогиб

У каждого домашнего мастера существует свой способ изготовления приспособления, позволяющего изгибать трубы. Один из них – самодельный прокатный трубогиб профильной трубы. Для его изготовления необходимо правильно изготовить или подобрать ролики и подходящие шаблоны. Для достаточно гибких труб их можно сделать из твердых сортов древесины, а для жестких материалов – ролики и шаблоны должны быть стальными или полиуретановыми. Вместо роликов можно использовать подшипники, но в этом случае необходимо будет прижимной подшипник заклинить, для предотвращения его заклинивания.

Для больших радиусов изгиба делают трехроликовые прокатные трубогибы. Два крайних ролика должны быть жестко установлены в одной осевой плоскости (на одном уровне). Расстояние между ними рекомендуется делать 30-40см. Средний ролик или шарнир крепят при помощи домкрата таким образом, чтобы он мог подниматься или опускаться в вертикальной плоскости.

Для возможности продвижения трубы в конструкции предусматривается ручной привод. Чтобы полукруг имел правильную форму, прокатывать ее следует равномерно. Если имеется сварной шов – необходимо следить за тем, чтобы он всегда располагался с одной стороны, желательно внутри радиуса. Такой трубогиб для профильной трубы способен изогнуть изделие диаметром 25мм.

Способ использования нагрева трубогиба

Благодаря «горячему» методу, изгиб получается ровным и гладким. Для начала внутрь трубы насыпают кварцевый речной песок. Объем должен составить два ее диаметра. Оба отверстия затыкают, а на концах трубы просверливают небольшие отверстия для беспрепятственного выхода пара и образующихся при нагреве газов. Далее мелом отмечают участок, который необходимо изогнуть и начинают его прогревать. В зависимости от того, на сколько градусов труба будет согнута, зависит длина нагрева:

  • 90 градусов – шесть диаметров;
  • 60 градусов – четыре диаметра;
  • 45 градусов – три диаметра.

После нагрева трубу аккуратно сгибают по шаблону.

Заключение!

Правильно выполненный изгиб трубопровода без сплющивания и заломов дает возможность его эксплуатации без потери прочностных характеристик, более рационально использовать внутреннее пространство и оптимизировать размещение различных коммуникаций.

С помощью хорошего трубогиба вы сможете сделать ровный изгиб трубы

Выполненный своими руками трубогиб станет полезным инструментом в домашнем хозяйстве, тем более, что делается он из простых подсобных материалов.

sxteh.ru

Самодельный трубогиб для круглой и профильной трубы

Оглавление публикации:
Самодельный трубогиб: как гнуть круглые трубы
Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Автор статьи Александр Куликов

stroisovety.org

три способа, чертежи, устройство (видео)

Ручной трубогиб — очень полезный инструмент для владельцев частного хозяйства. Он может помочь в сборке теплицы, прокладки трубопровода и других подобных работ. Можно, конечно, приобрести такое устройство в магазине, но оно стоит не дешево. Поэтому экономнее сделать трубогиб своими руками, используя простые материалы и ваши руки. Как это сделать, расписано в данной статье. Рассмотрим три основных способа.

Устройство ручного трубогиба.

Нам понадобятся навыки и некоторые инструменты для самостоятельной сборки устройства, способного согнуть металл. Если сделать такое устройство правильно, оно будет ничуть не хуже заводских аналогов, может, даже лучше. Так как же изготовить ручной трубогиб своими руками, работающий по принципу домкрата?

Способ № 1

Первый способ сделать такое устройство очень прост. Для начала понадобится изготовить полусферу из дерева. Подберите несколько плотных досок и ручной пилой вырежьте сферический шаблон нужного радиуса. Желательно распиливать доски так, чтобы они имели уклон к основанию. Распиленные доски надо будет закрепить на прочном основании, например, на стене или столешнице. Доски должны быть толще диаметра трубы, чтобы она не смогла выскользнуть из нашего шаблона и не повредила держащую ее руку.

Пример ручного трубогиба из дерева. Трубогиб изготавливается как полусфера из дерева.

Далее на одном конце полусферы закрепите деревянный брусок — упор. Труба должна спокойно помещаться между шаблоном и упором. Приспособление, способное согнуть металл, готово. Как его использовать? Поместите трубу между шаблоном и упором и, не торопясь, давите на противоположный конец, как на рычаг домкрата, до тех пор, пока не получите необходимый угол изгиба. Этот способ отлично подходит для того, чтобы согнуть материал из стали и алюминия. Сделать такой самодельный прибор очень легко, плюс ко всему он не требует больших денежных затрат. Если вы планируете работу с материалами разного диаметра, легко можно сделать несколько шаблонов под разные размеры трубы.

Способ № 2

Следующий способ тоже экономен в финансовом плане и легок в изготовлении.

Купите металлические крючки, они должны обладать высокой степенью прочности. Закрепите их на прочном основании, расстояние между каждым крючком должно составлять не более 5 см, хотя все зависит от диаметра материала, который требуется согнуть. В итоге из закрепленных крючков должен получиться полукруг. Как и в предыдущем способе, на конце полусферы закрепите упор, удобный для руки. Такой метод более универсален и позволяет работать с разными диаметрами. Если увеличить или уменьшить расстояние между крючками, станет доступна работа с трубами большей или меньшей толщины. Перейдем к более сложной и трудоемкой конструкции, способной без особых усилий оказать на трубу мощное давление по принципу домкрата.

Способ № 3

Схема турбогиба в разрезе: (1,3- заглушки; 2- гибочный шаблон; 4- трубка для подачи жидкости; 5- домкрат)

Давайте изготовим трубогиб профильной трубы своими руками, с помощью которого можно согнуть металл на 360 градусов. Он не хуже, чем гидравлический аналог. Хотя с его помощью можно выбрать любой угол изгиба. Процесс загиба осуществляют вращающийся цилиндр и ролики для фиксации используемого материала. Благодаря рабочему цилиндру, изменяем угол трубы до нужного нам. Цилиндр должен иметь возможность свободно двигаться. Для изготовления такого приспособления нам понадобится:

  1. Две стальных пластины, толщина которых может варьироваться от 5 до 10 мм, длина пластин может достигать 30 см.
  2. Стальные уголки 5х5 см — 4 шт.

Как и в первых двух способах, нам понадобится самодельный деревянный шаблон, используйте для этого доски толщиной не более 3 см. Закрепите на нижней стороне шаблона стальную пластину. На основании конструкции закрепите для прочности несколько уголков длиной до 30 см. На верхнюю часть нашей конструкции надо приварить вторую стальную пластину. Просверлите в ней или вырежьте сваркой отверстие. Диаметр отверстия должен быть больше диаметра винта, который устанавливается в него. Функция этого болта — опора для материала, над которым будет производиться сгибание. К верхней пластине закрепите уголки и направляющие ролики, ориентированные внутрь конструкции. Такое приспособление способно изменять угол практически любой профильной трубы. Благодаря этим трем несложным приспособлениям, вы с легкостью согнете любую трубу. Какой самодельный трубогиб сделать, выбирать и решать вам — все зависит от желания и возможностей.

experttrub.ru

чертежи, видео, работа в домашних условиях

Трубогиб — это разновидность прокатного стана, предназначен для изгиба под заданным радиусом труб различного сечения и диаметра.

О том, как именно он работает и как его можно сделать самому в домашних условиях, и пойдет речь в этой статье.

Назначение

Очень часто при работе с металлической трубой обычного (круглого) и прямоугольного (профильного) сечения требуется их изогнуть на определенный угол. Такая необходимость возникает вне зависимости от вида работ — прокладка ли это трубопровода по цеху, установка сплит-системы в квартире или же сварка из профтрубы скамейки или беседки на дачу.

Тонкие трубки, к примеру, медные, часто использующиеся в системах кондиционирования, можно согнуть руками, но изгиб вручную всегда нестандартный, а проще говоря — кривой. Для серьезного производства это неприемлемо. А толстую стальную трубу, особенно профильную, согнуть вручную невозможно. Вот в этой-то ситуации и приходят на помощь трубогибы. Они могут аккуратно, точно по заданному радиусу изогнуть трубу, не допуская разрывов, утончения стенок и иных деформаций металла.

Принцип работы

Принцип работы любого станка для изгибания труб, несмотря на большое разнообразие конструкций, одинаков:

  • Трубка либо фиксируется в двух точках, условно назовем их А и В, а в точке Б, находящейся между ними, на нее осуществляется силовое воздействие, которое приводит к образованию изгиба. Фактически это разновидность пресса.
  • Либо используются только две точки, одна из которых фиксирует трубу в пространстве, позволяя свободно скользить вперед-назад (в одной плоскости), а вторая представляет собой вращающийся роликовый зажим. Конец профиля зажимается в фиксаторе, ролик делает оборот на определенное количество градусов, профиль соответственно изгибается.

Существует множество разновидностей трубогибов, но все они обладают сходными элементами конструкции: в них есть одна или две стационарные точки фиксации для трубы и одна — подвижная. Ее ход в заданной плоскости и приводит к изгибу профиля.

В качестве точек опоры всегда используются ролики или вальцы. Изгиб трубы в жестких зажимах возможен, но легко может привести к разрыву материала. Если же профиль может свободно скользить в роликах, то он не повреждается.

Для сгибания профильных труб с сечением в виде прямоугольника и квадрата используется тот же принцип, что и для круглого сечения. Только трубогиб должен был собран на роликах с соответствующим желобом, иначе это вызовет деформацию профиля, а возможно и выход из строя всего механизма.

Разновидности

В первую очередь трубогибы делятся на ручные и автоматические. Первые предназначены для работы с профилем небольшого сечения, до 40х40 мм, поскольку более толстую трубу даже с помощью рычага согнуть руками невозможно. В быту используют преимущественно их, при этом встречаются мобильные и стационарные устройства.

Автоматические прокатно-изгибочные станы предназначаются для промышленных условий. Как правило, они стационарного типа.

Они оснащаются электрическим приводом от двигателя соответствующей мощности. Встречаются гидравлические или комбинированные — электрогидравлические модели.

Основная классификация идет по принципу действия:

  • домкратный (или арбалетный),
  • вальцовочный,
  • намоточный.

Первые два типа конструктивно очень схожи между собой. Есть два валика, через которые протягивается труба. На домкрате или прессе размещен третий валик или полукруглый упор, который осуществляет давление на профиль. Разница только в том, что при вальцовке профиль прогоняется под прессующим валиком с определенной скоростью, а сам валик закреплен неподвижно. А при использовании трубогиба «арбалетного» типа наоборот, на неподвижный отрезок профиля осуществляет давление опускающийся пресс.

Намоточный тип подразумевает, что изгибаемый материал фиксируется в одном ролике (или системе роликов) и наматывается на другой.

Каждый вид конструкции имеет свои достоинства и недостатки:

  • «Арбалет» конструктивно проще всего, его легче сделать в домашних условиях из обычного домкрата. Но аккуратно выгнуть конец трубы с его помощью сложно, кроме того, при изгибе на большой радиус он может привести к разрыву металла.
  • Вальцовочный станок обеспечивает высокое качество изгиба на любой радиус, но нуждается в двигателе для протяжки трубы. Именно этот тип чаще всего можно встретить в заводских цехах.
  • Намоточный бывает как стационарным, так и мобильным (ручным). Он особенно удобен для труб небольшого и среднего диаметра. Основным его недостатком является невозможность изменять окружность изгиба и варьировать радиус: они всегда зависят от ролика намотки.

На заметку: в промышленности активно используются трубогнущие станки с ЧПУ, которые могут выполнять из труб любые гнутые конструкции согласно заложенной программе.

Как сделать трубогиб своими руками?

Если вам необходим трубогиб для ремонтных работ по дому или даче, а работа планируется с трубами небольшого диаметра, то можно не покупать дорогое устройство, а смонтировать его своими руками из подручных средств. Вариантов изготовления существует бесчисленное множество.

Перед началом работы вам понадобится определиться с сечением и формой профиля труб, которые вы будете гнуть. Ширина и форма желоба роликов должны точно соответствовать диаметру и сечению трубы, иначе она либо застрянет в них, либо будет «гулять», что приведет к неровному изгибу или другим деформациям. Труба должна входить между роликами как влитая, не застревать и не болтаться. Либо необходимо использовать цилиндрические вальцы без желоба и контролировать протяжку вручную.

Также в работе вам могут помочь следующие чертежи:





Изготовление трубогиба вальцовочного типа

  1. На любое подходящее основание монтируется сварная рама. В нее устанавливаются два опорных ролика. В данном случае на рисунке расстояние между ними можно варьировать благодаря установке в пазы — чем больше расстояние, тем больше радиус изгиба.
  2. Ролики соединяются между собой через шкив велосипедной цепью, приводным ремнем и т. д так, чтобы они вращались одновременно.
  3. К раме приваривается или крепится на болтах конструкция, состоящая из опорного ролика с держателем и простого винтового механизма. Вместо прижимного винта можно использовать обычный домкрат.

Принцип действия прост: изгибаемый материал вставляется между опорными вальцами, сверху опускается ведущий ролик, обеспечивая необходимый прогиб. Чем сильнее нажатие, тем больше изгибается профиль. Если необходимо равномерно изогнуть большой отрезок трубы, например, для формирования основы под крышу теплицы, ролики приводятся в действие посредством ремня или цепи (вручную либо с помощью электродвигателя), в результате чего трубка протягивается и равномерно изгибается.

Изготовление трубогиба намоточного типа


Если возникла необходимость гнуть трубы небольшого сечения, но с малым радиусом изгиба, то можно собрать самодельный трубогиб намоточного типа.

Конструкция чем-то похожа на закруточную машинку для домашнего консервирования. Главная часть — два ролика с прямоугольными желобами точно по форме трубы. Ведущий ролик (на рисунке — большой) крепится на любое основание. Он будет обеспечивать радиус и закругление гибки трубы.

Малый ролик монтируется на рычаге. Конструкция работает следующим образом: один конец профиля вставляется в фиксатор. Профиль заправляется между роликами. С помощью мускульной силы (как правило) рычаг «наматывает» трубу на ведущий ролик.

roma100471.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
