Крыльцо своими руками из дерева с навесом: этапы изготовления

Конструкция из дерева для своего дома

Деревянное крыльцо является многофункциональным сооружением, одним из основных элементов экстерьера частного дома. Зимой надежно защищающее входную дверь от заносов снега, и обеспечивающее дополнительную теплоизоляцию здания, а летом крыльцо своими руками из дерева с навесом можно использовать в качестве беседки. Особенности и этапы сооружения конструкции, предлагается узнать из статьи.

Содержание статьи

• Особенности деревянного крыльца
• Конструкции крыльца
• Подготовка к сборке конструкции
• Строительство крыльца из дерева без ошибок
  • Подготовка материала
  • Разработка чертежа конструкции
  • Выбор фундамента под крыльцо
  • Монтаж опорных стоек
  • Монтаж тетивы
  • Изготовление верхней площадки
  • Крепление ступенек на тетиву
  • Монтаж балясин и перил
• Монтаж навеса

Особенности деревянного крыльца

Дерево — это натуральный материал, который отличается простотой обработки, повсеместной доступностью, относительно небольшой ценой, многообразием вариантов внешней отделки, универсальностью. Древесина гармонично смотрится при оформлении строений из дерева, камня, кирпича и других материалов.

С преимуществами и недостатками деревянного крыльца можно познакомиться из таблицы:

Преимущества	Недостатки
Простота механической обработки, что позволяет придавать заготовкам любые формы; Широкий выбор вариантов конструкций; Малая теплопроводность древесины помогает улучшить теплоизоляцию дома; Декоративные свойства материала. Навесы над крыльцом из дерева не требуют дополнительной облицовки; Легкость сооружения. В этом случае не требуется создания усиленного фундамента; Хорошая ремонтопригодность.	Подвержено образованию плесени и грибка; Низкая стойкость к воздействию влаги; Склонность к истиранию; Большая вероятность образования трещин. Перечисленные недостатки можно легко устранить, обработав крыльцо из дерева своими руками с навесом, специальными средствами, а затем нанеся защитное покрытие.

Конструкции крыльца

Перед тем, как сделать навес над крыльцом из дерева, необходимо:

• Определиться с его размерами;
• Выбрать высоту над уровнем земли;
• Рассчитать количество ступенек, при необходимости сооружения лестничного марша.

После этого выбирается тип конструкции. Это может быть:

• Открытое крыльцо из дерева с навесом своими руками. Самый простой вид изделия с небольшим количеством ступенек. Площадка размещается на небольшой высоте, что не требует установки перил. Его преимущества:

1. Малая цена.
2. Легкий монтаж.
3. Возможность пристроить к зданию в любое время.

• Присоединенная к дому площадка, которая имеет боковые ограждения, выполняющие декоративную и прикладную функцию, и навес над крыльцом деревянного дома. Это самая популярная конструкция;
• Площадка, встроенная в дом. Сооружается из бруса при строительстве дома. Это самая сложная и надежная постройка. Имеет с основным домом общую крышу. Это идеальный вариант крыльца.
• Патио. Такое крыльцо из дерева с навесом совмещает функции крыльца и террасы. Площадь сооружения достаточно большая. Здесь можно с комфортом отдыхать и принимать гостей на свежем воздухе.

Совет: Выбирая, какое построить деревянное крыльцо с навесом для своего дома, необходимо учитывать сложность исполнения его своими руками.

Подготовка к сборке конструкции

Чтобы изготовить крыльцо и деревянный навес над крыльцом своими руками, можно использовать ель и сосну. Их стоимость сравнительно небольшая. Но более дорогие и надежные — дуб или лиственница. Такая древесина не гниет, не набухает при большой влажности, что позволяет построенное крыльцо долго использовать без ремонта.

После приобретения пиломатериалов естественной влажности, они должны быть тщательно высушены. Для проверки влажности материала можно использовать его стружку. При хорошо высушенном дереве она просто сломается, не сгибаясь.

Совет: Для защиты от появления грибка и гниения, доски следует предварительно обработать антисептиком.

Перед тем, как сооружать навес из дерева над крыльцом своими руками и остальные элементы конструкции, необходимо подготовить:

• Электрический рубанок, чтобы порезать доски под определенный размер;
• Машинку для шлифования;
• Циркулярную пилу;
• Карандаш;
• Линейку.

Строительство крыльца из дерева без ошибок

Сооружение деревянного крыльца

Прежде чем приступить к постройке деревянного крыльца, стоит познакомиться с основными ошибками, которые могут возникнуть у начинающего мастера.

Они могут быть:

• Стилистическими. Размеры, материалы и внешний вид крыльца должны хорошо гармонировать с дизайном дома;
• Погрешностями в размерах крыльца, которое должно смотреться пропорционально основному дому;
• В замерах. Для точности измерений, каждый параметр должен замеряться несколько раз;

Совет: Для удобства строительства, необходимо нарисовать схему конструкции и на ней наносить размеры крыльца, каркаса, размер проема двери, расстояние от крылечка до насаждений или выступающих деталей декора. Это может понадобиться для корректировки чертежей крыльца.

• Перерасходом материала. Для устранения такой ошибки необходимо тщательно все спланировать;
• Игнорированием к требованиям прочности конструкции. Крыльцо дома является самой эксплуатируемой частью строения. Помимо этого, на него воздействуют внешние факторы. Чтобы увеличить прочность сооружения, материал следует выбирать с запасом этого параметра и учитывая габариты крыльца;
• В нарушении защиты деревянного крыльца. Необработанная или недостаточно хорошо обработанная древесина, постепенно начинает терять свои свойства, что требует ее защиты и постоянного ухода;

Совет: В защите нуждается и навес для крыльца из дерева своими руками, все открытые части конструкции и несущие элементы, которые находятся в земле или опираются на основание.

• Нестыковка фундаментов здания и крыльца. Если они имеют отдельные основания, может возникнуть неравномерная усадка крыльца, что приведет к появлению трещин между элементами. Чтобы этого не возникло, нужно сделать деформационный шов в месте примыкания крылечка к дому;
• Отсутствие фундамента. В этом случае крыльцо начинает «плыть», из-за смещения грунта;
• Заклиниванием или блокировкой дверей, что связано с геологическими изменениями: промерзшая почва может поднять крыльцо до двух сантиметров.

Подготовка материала

Для изготовления красивого крылечка из дерева, требуется приготовить необходимый строительный материал:

• Для стоек – брус, сечение которого 100х200 мм. Длина элемента зависит от типа крыльца, нагрузки на опоры, их количества.

Совет: Выбирая для опор древесину, предпочтение следует отдавать лиственнице или сосне, наличие смол, увеличивает прочность деталей и позволяет выдерживать всесезонные погодные колебания.

• Для площадки и ступенек подойдет доска толщиной 30 — 50 мм;
• Перила и готовые балясины. Можно приобрести для их изготовления брус и рейку.
• Растворы и пропитки для защиты деревянных элементов;
• Бетон или цементный раствор.

Совет: Для опор и ступеней стоит использовать доски толщиной 50 мм. Это избавит от ошибок при расчете материала и позволит снизить отходы, за счет более рационального использования пиломатериалов.

Разработка чертежа конструкции

Чертеж деревянного крыльца

Эскиз, а лучше чертеж, разработанный самостоятельно, поможет выполнять все строительные работы с меньшими ошибками.

В чертеже должны быть:

• Общий вид крыльца. Это даст возможность получить наглядное представление всего строения;
• Указана ширина крыльца. Этот размер выбирается минимум в 1,5 раза больше, чем ширина дверного проема. При такой ширине можно будет свободно открывать дверь человеку, находящемуся на площадке крыльца;
• Размер ширины лестничного марша, согласно СНиП 31-06-2009, должен быть не менее 700 мм, что обеспечит беспрепятственное передвижение людей и перенос предметов по ступенькам;
• Место размещения площадки крыльца. Ее отметка пола должна быть ниже порога двери на 30-50 мм. Это предотвратит блокировку дверей, из-за снега или поднятия крыльца;
• Указан угол наклона крыльца;

Совет: Необходимо, чтобы уклон крыльца и его ступенек был 2º-3°в сторону от дома, чтобы предотвратить скопление воды. Как альтернативный вариант — доски настила устанавливаются с зазором 2-3 мм.

• Фундамент. Указан его вид, глубина залегания, характеристика почвы под ним;
• Число и размеры ступенек крыльца. По стандарту: высота ступеней 170 мм, глубина или проступь – от 30 до 35 см;
• Установка ограждения.

Выбор фундамента под крыльцо

Несмотря на то, что деревянная конструкция может устанавливаться без фундамента, что позволяет ее небольшой вес, правильно выбранное и качественно залитое основание под деревянное крыльцо, станет залогом его высокой прочности и долговечности.

Какой фундамент можно использовать для деревянного крыльца, видно из таблицы:

Тип фундамента	Особенности
Столбчатый	Такой тип основания хорошо использовать для легкой конструкции. На количество опорных столбов оказывает влияние размер крыльца.
Плитный	Конструктивно — это монолитная плита из бетона. Применяется для тяжелых и больших конструкций. Обычно такое основание не нужно привязывать к фундаменту основного здания.
Ленточный	Имеет значительный запас прочности, но при этом, требуется меньше материалов для сооружения. Обязательно наличие связки с фундаментом дома.

Какой фундамент выбрать и как его подготовить, можно увидеть на видео в этой статье.

Монтаж опорных стоек

Оптимальный вариант основания под деревянное крыльцо — конструкция на сваях. Поэтапная инструкция монтажа и фиксации опор:

• Брусья обрабатываются антисептическими составами;
• Выкапываются углубления, минимум 80 см, для установки стоек. Глубина зависит от особенностей почвы, вида и размеров крыльца;
• Стойки погружаются в ямы, засыпаются щебнем и песком, тщательно утрамбовываются. Для прочности их можно залить цементным раствором, а роботы продолжать после высыхания фундамента;
• Стойки выравниваются по высоте и подрезаются до нужного уровня;
• Крайнюю от дома опору лучше к стене прикрепить гвоздями или саморезами.

Монтаж тетивы

Косоур и тетива — это несущие элементы, на которых крепятся ступеньки. Их основное отличие — положение ступеней: на косоурах они остаются на виду; тетивы скрывают ступеньки. От ширины лестницы зависит количество косоуров и тетивы.

Варианты крепления элементов крыльца

Для крепления ступеньки к тетиве:

• Расчерчивается по шаблону, вырезанному из картона, доска. В результате получится прямоугольный треугольник с катетами соответствующими размерам подступенка и проступи, вычитая ширину доски-ступеньки.
• Размеченные детали прорезаются ножовкой или электролобзиком.
• Готовые элементы верхним концом фиксируются к опорам и выравниваются с помощью строительного уровня. Для надежности крепления можно применять металлические скобы и полоски.

Если ширина тетивы превышает значительно размеры обрезной доски, можно воспользоваться одним из способов: брать необрезную доску, которая позволит изготовить тетиву более 40 см; к несущей конструкции прикрепить несколько наружных досок, расширяющих, скрывающих и укрепляющих тетиву.

Изготовление верхней площадки

Верхняя площадка устанавливается в несколько этапов:

• Подготавливаются сосновые доски. Их размеры и количество зависят от величины крыльца;
• Детали настилаются в нужном месте. Одна сторона крепится к косоурам, другая — к стене или к балке. Фиксация выполняется соединением «шип-паз», не рекомендуется использовать гвозди;
• Доски укладываются вплотную одна к другой.

Крепление ступенек на тетиву

Это достаточно простой процесс, который осуществляется в несколько этапов:

• Кладется нижний подступенок, крепится к тетиве с помощью соединения «шип-паз» или саморезами;
• Таким же способом крепится к подступенку и тетиве нижняя проступь;
• Аналогично фиксируются до самого верха и остальные подступенки и проступи.

При использовании для основы лестницы косоуров, укладка ступенек производится снизу вверх, а тетивы — сверху вниз.

Крепление ступенек на тетиву

Совет: При креплении ступенек нужно следить, чтобы все доски прилегали плотно друг к другу. Из-за усыхания дерева, щели станут увеличиваться, что приведет к расшатыванию элементов конструкции, и крыльцо потребует ремонта или перестройки.

При необходимости, для надежности конструкции, можно воспользоваться специальным клеем.

Монтаж балясин и перил

Перила позволяют придавать крылечку гармоничный и законченный вид. При наличии на лестнице больше двух ступенек, установка перил обязательна.

Для этого:

• Балясина вырезается из деревянного бруска. Это основная вертикальная стойка, к которой крепятся доски перил;
• Снизу в торце опоры высверливается отверстие диаметром 10–12 мм;
• В отверстие вставляется шпилька металлическая, покрытая клеем. Другой конец ее должен выходить из доски на 7 см;
• В нижней ступеньке, отступив от края 8 см, сверлится отверстие 14 мм диаметром;
• Часть шпильки, которая остается из балясины покрывается клеем ПВА и ставится в отверстие. По уровню выставляется опора. Сначала крепятся балясины, расположенные по краям, затем промежуточные. Предварительно на тетиве размечаются места их крепления;
• Перед монтажом под углом отпиливаются верхние торцы балясин для установки перил;
• Подготавливаются доски для верхних перил. Устанавливаются они на металлические шпильки. Не рекомендуется использовать гвозди и саморезы, из-за риска получения травмы при эксплуатации перил.

Крепление балясин

Монтаж навеса

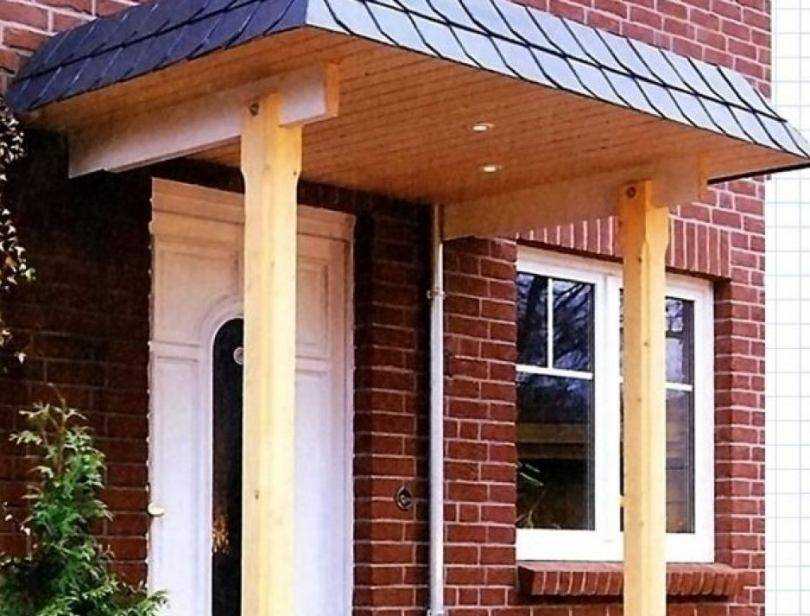

Навес над крыльцом деревянный

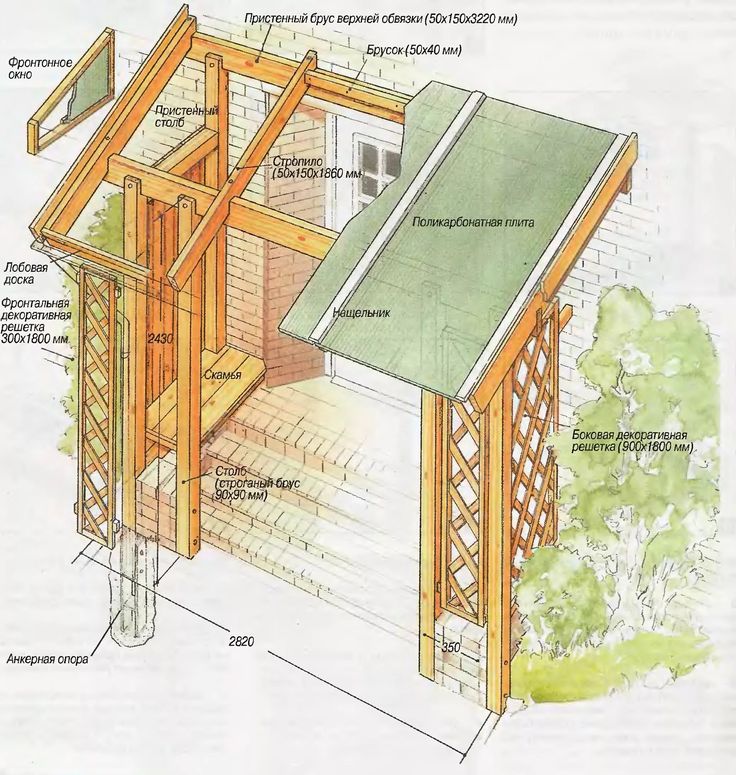

Независимо от формы и материала, навес состоит из каркаса и кровли. Козырьки могут быть опорными и подвесными, которые отличаются не очень большими размерами и фиксируются к наружной стене здания.

Козырькам опорного типа требуется предварительная установка опор. Прежде чем выбрать конструкцию козырька, необходимо выяснить снеговую нагрузку на кровлю.

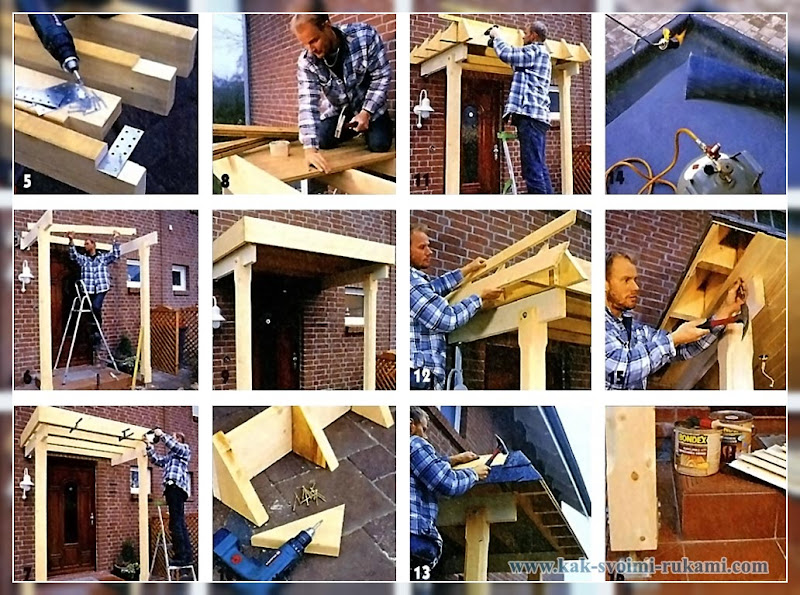

Сборка козырька, как на фото, начинается с изготовления каркаса для него. Для этого:

• Ставятся несущие стойки. Крепятся к площадке крыльца опоры специальными анкерами;
• При длине козырька больших размеров по краям навеса устанавливаются дополнительные опоры. Если элементы выступают за пределы площадки на открытый грунт, основание нужно забетонировать, чтобы увеличить прочность конструкции;
• На несущие стойки крепятся направляющие, перпендикулярно стойкам и фиксируются анкерами;
• На направляющие прибивается обрешетка козырька;
• Каркас окрашивается, контролируется качество выполнения работ.
• Укладывается профлист или другой кровельный материал.

Чтобы правильно сделать деревянное крыльцо с навесом своими руками, главное иметь желание, набор инструментов, материалы. Все работы должны выполняться аккуратно и не спеша.

Козырек над крыльцом своими руками из дерева

Содержание

• 1 Выбор типа навеса
• 2 Монтаж односкатного деревянного навеса: схемы и размеры
• 3 Двускатный козырек из дерева

Сейчас достаточно часто хозяева изъявляют желание изготовить и установить навес над крыльцом частного дома своими руками. Во-первых, такой вариант будет достаточно бюджетным. Во-вторых, многим нравится сам творческий рабочий процесс. В-третьих, вложенные в изготовление силы и душа наделяют изделия особой энергией, теплом и очарованием. В нашей статье вы найдете два алгоритма выполнения работ, которые помогут смонтировать односкатный и двускатный навесы.

Выбор типа навеса

Навес над крыльцом перед домом состоит из двух элементов – каркаса и кровли. По конструкции и способу крепления козырек может быть:

• консольно-опорным,
• подвесным,
• консольно-балочным,
• расположенным на отдельных опорах.

Деревянный козырек может представлять собой конструкцию открытого, закрытого типа или быть огражденным боковыми стенками.

Подробнее о возможных видах навесов, основных требованиях к их установке, особенностях дизайна и выборе материалов вы можете прочитать в статье «Козырек над крыльцом».

Чаще всего из дерева выполняется только каркас конструкции. Это объясняется податливостью древесины к обработке и монтажу, а также ее доступной ценой. Однако такие каркасы менее надежны и долговечны, чем, к примеру, металлические. Поэтому, если вы все же решили изготовить козырек над крыльцом из дерева, важно обратить внимание на две рекомендации:

• Выбирать только твердые породы древесины.
• Перед началом работ следует тщательно покрыть дерево несколькими слоями олифы (например, «Оксоль»)либо другими качественными средствами, которые создадут на материале защитную пленку от воздействия агрессивных природных факторов (насекомые, сырость, плесень, грибок, влага).

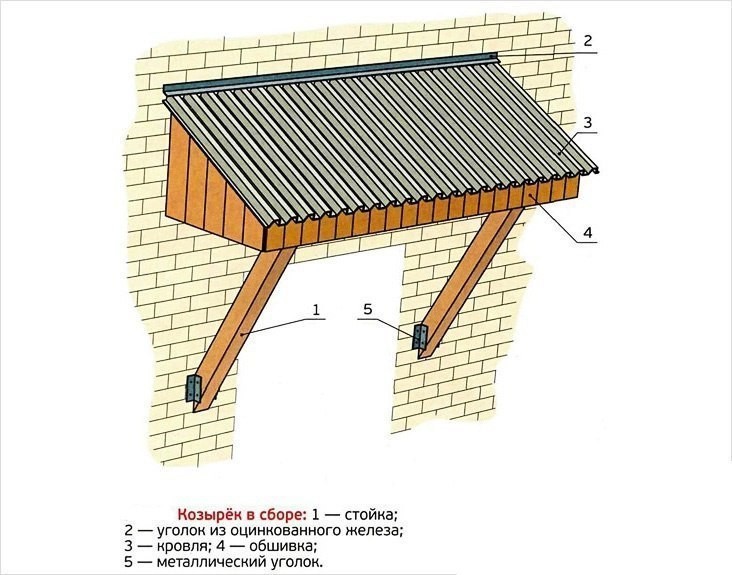

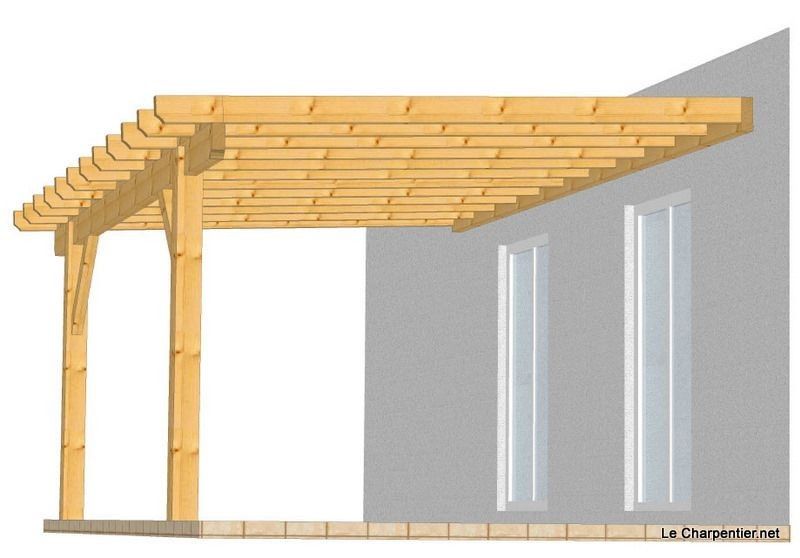

Монтаж односкатного деревянного навеса: схемы и размеры

Итак, перейдем к вопросу, как можно самостоятельно смонтировать деревянный козырек над крыльцом.

На начальном этапе осуществляются замеры и готовится подробный чертеж планируемой конструкции. В высоту она должна быть такой, чтобы человек свободно помещался под ней в полный рост. Скат кровли рекомендуют выдерживать в рамках 25 – 35⁰. В длину и ширину конструкция должна быть не меньше габаритов крыльца, а в идеале даже выходить за его границы на 0,5 – 0,6 м.

В первую очередь необходимо установить на стене опорную балку. Для этого:

• По ровной горизонтальной линии намечают места, где будет фиксироваться балка.
• Брусок сечением 10 см притягивают к стене анкерами. Длина балки равна ширине навеса, при этом если крыльцо шире 2 м, то с краев балки конструкция дополняется вертикальными опорами.

Далее устанавливаются вертикальные опоры:

• Их вкапывают в грунт на 0,4-0,5 м.
• Заливают бетоном.
• После полного высыхания опоры подрезают по высоте, и на них фиксируется вторая опорная балка.
• Оптимальная разница между высотами первой и второй опорных балок определяется из расчета 10 см на каждый метр длины конструкции. Так, если крыльцо составляет в длину 2 м, то пристенная балка должна располагаться выше на 20 см.

На следующем этапе монтируется обрешетка:

• На опорах закрепляются стропила (брусок сечением 75 мм) на расстоянии не более 0,8 м друг от друга при помощи скоб или в пазы.
• Деревянные элементы обрешетки укладываются перпендикулярно относительно стропил таким образом, чтобы листы кровельного материала (шифер, профнастил) имели опору на доску в трех точках – сверху, снизу и посередине.

Завершается монтаж укладкой кровли:

• Каркасная конструкция козырька обрабатывается специальными защитными составами и окрашивается.
• Материал кровли крепят по направлению от края крыльца к стене на саморезы, гвозди.
• Для придания конструкции завершенного внешнего вида осуществляют установку перил.

Двускатный козырек из дерева

Изготовление этой модели также начинается с создания чертежа.

Деревянным в данном случае снова будет каркас. А в качестве кровельного материала можно использовать металлочерепицу. Размеры навеса также рекомендуется запланировать несколько большими относительно размеров крыльца.

Далее работы осуществляются в следующем порядке:

• Изготавливается два кронштейна, угол наклона которых 45 или 60⁰. Кронштейны параллельно крепятся к стене по бокам будущей конструкции на расстоянии друг от друга, равном ширине навеса.
• Из бруса сечением 15 Х 15 см изготавливают две пары стропил. Их соединяют друг с другом при помощи ригелей и фиксируют на кронштейнах.
• Далее устанавливается коньковый брус.
• Осуществляют монтаж обрешетки. Для нее применяют такие материалы, как фанера, брус, доски.
• Обрешетка покрывается кровельным материалом. В данном случае мы используем металлочерепицу, она закрепляется на обрешетке саморезами.
• На завершающем этапе обязательно устанавливается водосточный желоб. А на сам козырек крепится карниз.















Деревянное крыльцо с навесом, выполненным своими руками, обязательно станет украшением дома и предметом гордости его хозяина.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

Wooden Canopy Plan — Etsy.

de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 63 релевантных результата, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров. Вы увидите результаты объявлений, основанные на таких факторах, как релевантность и сумма, которую продавцы платят за клик. Узнать больше. )

Самостоятельное строительство навеса » Руководство по самостоятельному строительству деревянного навеса

Распечатать иллюстрированное руководство

В этом примере применения создается деревянный козырек для входной двери. Столярная переносная циркулярная пила HK 85 с различными насадками в основном используется для распиловки древесины. Domino XL используется для изготовления различных соединений.

Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!

Описание

Изготовление навеса

Деревянный навес защищает входную дверь и значительно подчеркивает характер дома. В зависимости от конструкции и формы навеса крыши, для его создания требуются некоторые базовые знания столярного дела. Этот пример приложения описывает, как обращаться с машинами и использовать их. Требуемая маркировка (разметка) этапов обработки не содержится в этом примере приложения.

Список материалов

• Материал зависит от типа конструкции и выбирается соответственно
• Прорези 10 x 10 см используются для основной конструкции
• Для стропил используется древесина 8 x 12 см
• Древесина 10 x 16 см используется для вальмовых стропил

Инструменты/принадлежности

Следующие инструменты и принадлежности рекомендуются для использования в этом примере применения:

Подготовка/настройка

• Маркировка и размещение древесины для базовой конструкции

  Древесина для карниза порога и двух стоек размечена по чертежу и опирается на козлы.

• Подготовка переносной циркулярной пилы

  HK 132 используется для резки дерева. Чтобы использовать направляющую в дальнейшем, параллельный боковой упор устанавливается со стороны двигателя, полностью выдвигается и крепится к столу станка. В этом положении можно использовать маркер GC 1000-WA.

• Установка направляющей

  Направляющая снабжена маркером колеи и разложена.

• Правильное положение направляющей определяется с помощью калибровочного маркера. В этом случае следует производить разрез под углом 0°. После выравнивания рейку можно зафиксировать струбцинами.

Процедура

• Резка с помощью HK 132

  Переносная циркулярная пила теперь направляется точно через направляющую через параллельный боковой упор. Правильное положение можно проверить по отметке станка. Глубина реза устанавливается на 12,5 см.

• Резка с помощью HK 132

  Сделайте разрез и повторите процедуру для всех 9Требуются пропилы под углом 0°.

• Правка с помощью HK 132

  Деревянный карниз порога должен иметь напуски (шириной 10 см), как показано на рисунке. Для их создания HK 132 оснащен устройством для правки. Это позволяет производить выравнивание на глубину до 80 мм. Ширина фрезерования 50 мм. Для более широкой правки машину необходимо соответствующим образом переоборудовать.

• Выравнивание направляющей

  При использовании правильной головки на HK 132 необходимо, чтобы машина направлялась по направляющей.
  Совет: Угловой упор GC 1000-WA очень хорошо подходит для точного выравнивания рельса.

• Процесс фрезерования выполняется в два этапа, так как за одну операцию фрезерования можно снять не более 50 мм. Поэтому положение для первой операции фрезерования отмечено на отметке 50 мм.

• Положение направляющего рельса теперь можно выровнять с помощью калибровочного маркера и соответствующим образом зафиксировать.

• Настройка глубины выравнивания

  Глубину фрезерования необходимо отрегулировать визуально перед фрезерованием паза. Для этого правильная головка опускается до тех пор, пока нож рубанка не встретится с отметкой глубины. Всегда отключайте машину от источника питания при выполнении регулировок.

• Выполнение фрезерной канавки

  Теперь станок можно подвесить на направляющей через параллельный боковой упор и выполнить фрезерный паз.

• Совет:

  Чтобы избежать осколков, просверлите линию до фрезерной канавки.

• Выполнение второй операции маршрутизации

  Для второй операции фрезерования направляющая перемещается в соответствии с предыдущими шагами и выполняется фрезерование паза. Процесс повторяется для любого другого необходимого выравнивания.

• Соединение внахлест можно очистить с помощью врезного топора или стамески по мере необходимости.

• Резка стропил

  Следующие шаги описывают, как сделать выемку «птичьим ртом» в стропилах навеса. Для этого древесину раскладывают и выравнивают по разметке.

• HK 132 оснащен головкой с выемкой «птичий рот», как описано в инструкции по эксплуатации.

• Установка наклона

  Наклон устанавливается в соответствии с наклоном крыши (здесь 30°).

• Настройка глубины выреза рта птицы

  Для того, чтобы установить соответствующую глубину канавки для птичьего рта, сначала обратитесь к таблице (на двигателе). В этом случае необходимо вырезать канавку для рта при наклоне крыши 30° (ось Y) и канавку для рта 25 мм (ось X). Глубину установки можно прочитать в таблице. В данном случае глубина устанавливается равной 85 мм.

• Установка параллельного упора

  Обязательно закрепите направляющую для фрезерной канавки. Позже направляющая будет использоваться для направления через установленную параллельную боковую направляющую. Если возможно, ограждение должно быть установлено с правой стороны, чтобы оно лучше поддерживалось. Ограждение должно быть установлено на расстоянии примерно 12–16 см параллельно столу станка.

• Боковое выравнивание фрезерного станка

  На следующем шаге фрезерный станок должен быть выровнен так, чтобы лезвие предварительной нарезки головки птичьего рта располагалось на линии грузила птичьего рта.

• Крепление направляющей

  Если боковое положение фрезерного станка определено, рельс фиксируется и также фиксируется на том же расстоянии с противоположной стороны.

• Проведение маршрутизации

  После фиксации направляющей и соответствующей настройки глубины можно выполнить фрезерование паза.

• Обрезка стропильных головок

  Оголовки стропил обычно обрезаются после того, как были созданы пазы для птичьего рта, чтобы обеспечить достаточную опору для машины и направляющей. Это также может быть обработано по-разному в зависимости от ситуации. В этом примере головка стропила теперь должна быть срезана под углом 60°. Срез делается на спиленной стороне древесины. На этом этапе направляющая выравнивается по трещине 60° с помощью калибровочного маркера и фиксируется соответствующим образом. Диапазон разметки калибра выбирается таким образом, что параллельная боковая направляющая со стороны пильного диска устанавливается на расстоянии 70 мм от станочного стола.

• Установка параллельного бокового упора для резки стороны реза

  Направляющая устанавливается со стороны пильного диска на расстоянии 70 мм, что позволяет безопасно управлять станком. В этом положении можно использовать вышеупомянутый диапазон маркеров на шкале.

• Выполнение косого реза

  Примечание: Резка выполняется правильно с помощью калибровочного маркера, в данном случае со стороны пропила («пильный диск слева от линии»)

• Завершение карнизной части стропил

  Для того, чтобы выполнить рез под прямым углом, параллельный боковой упор снова устанавливается со стороны двигателя, и с помощью углового упора выполняется соответствующий рез.

• Сверление отверстий в углах врезки для крепления стропил

  №

  Отверстия для необходимого крепления стропил сверлятся после обрезки головок стропил с помощью аккумуляторной дрели и сверла шнека 7–8 мм.

• Шлифование головок стропил

  Рекомендуется шлифовать оголовки стропил и открытые поверхности сразу после резки. При соединении вместе получается оптимальная и большая опорная поверхность. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80 и 100).

• Создание косого среза на стропилах

  В этом примере все стропила должны иметь косой срез, чтобы удобно лежать на вальмовых стропилах. Эти врезы также создаются с помощью HK 132. Для этого все стропила раскладываются, выравниваются и обрезаются за один этап обработки с помощью углового упора GC 1000-WA.

• Подрезка карнизного среза на вальмовых стропилах

  Вальмовые стропила должны иметь два пропила под углом 45°. Для этого все вальмовые стропила раскладывают, выравнивают и подрезают с помощью углового упора. Сначала угол устанавливается на угловом упоре, а затем выравнивается и фиксируется с помощью калибровочного маркера.

• Для выполнения пропила параллельный боковой упор снова устанавливается со стороны пильного диска на расстоянии 70 мм от станины станка и выполняется пропил. Затем повторите процесс для всех необходимых разрезов.

• Создание других разрезов

  Горизонтальные карнизные пропилы на вальмовых стропилах и раскосы выполняются, как описано выше, с использованием углового упора.

• Удаление заусенцев с вальмовых стропил

  Для выполнения необходимого снятия заусенцев с вальмовых стропил (кровельный скос на верхней поверхности) на переносной циркулярной пиле устанавливается соответствующий станочный угол и производится снятие заусенцев с помощью параллельного бокового упора.

• Выполнение вальмового стропила врубки

  №

  Вальмовые стропила с вырезом «птичий рот» (фрезерование сердцевины) требуют нескольких рабочих операций. Сначала древесные волокна обрезаются с помощью стамески, чтобы потом не расколоть.

• Выполнение вальмового стропила врубки

  №

  Горизонтальный пропил «птичий рот» можно выполнить с помощью ножовочного станка SSU 200 и направляющей.

• Выполнение вальмового стропила врубки

  Для разрезов в задней части паза птичьего рта беспроводной осциллятор оснащен длинным лезвием, и паза птичьего рта может быть обработана.

• Шлифование предварительно распиленной древесины

  Вся древесина может быть отшлифована после резки. Быстрого результата можно добиться с помощью ленточной шлифовальной машины (зернистость 80–100)

• Все кромки теперь обрабатываются с помощью краевого маршрутизатора. В этом случае используется фреза для снятия фаски под углом 45°. Краевой фрезер настоятельно рекомендуется при обработке области головки стропила, так как он не может опрокинуться через небольшое отверстие скамьи.

• Стык между стойками и карнизом порога

  Domino XL используется для соединения каждой стойки с деревянным порогом. Две костяшки размером 14 x 100 мм используются для каждой, чтобы зафиксировать положение и облегчить установку.

• Стык между стойками и карнизом порога

  Первую фрезеровочную канавку необходимо выполнить на расстоянии 30 мм от края. Это можно удобно прочитать, используя шкалу и расположенную соответствующим образом разводку домино. Внимание: Установите соответствующую глубину трассировки.

• Стык между стойками и карнизом порога

  Положение второго фрезерного паза устанавливается стопорными штифтами. В этом случае используется первый контакт. Процесс повторяется для подоконников и стоек.

• Соединение между раскосами и порогами

  Чтобы установить два стержня-домино, сначала необходимо установить скобу в правильное положение, а затем сделать две отметки осей. Здесь дюбели вставляются в распорку и стойку.

• Соединение между раскосами и порогами

  Фрезерный станок Domino устанавливается на маркировку осей и фрезеруются две канавки.

• Соединение между раскосами и порогами

  Выполняются соответствующие фрезерные канавки и создается соединение (фиксация положения) двух компонентов.

• Сборка

  После того, как все шпоночные соединения созданы, можно вставить необходимые винты с помощью аккумуляторной дрели или ударного шуруповерта. Перед окончательной сборкой купола рекомендуется выполнить пробную сборку.

• Шлифовка конструкции

  Также может потребоваться отшлифовать переходы. Это шлифование можно быстро выполнить с помощью ROTEX. Используя функцию грубого шлифования, можно добиться высокой скорости съема материала, что может быть очень полезно при шлифовании торцевого зерна. После грубой шлифовки переключитесь на функцию шлифования, чтобы добиться оптимального результата поверхности.

• Сборка

  Для сборки сначала стойки крепятся к уже собранным раскосам. Для окончательной сборки необходимо выбрать соответствующие крепежные детали в зависимости от основания. В этом случае может потребоваться сверление дополнительных отверстий. Затем можно вставить и закрепить деревянный карниз порога, примыкающий к стене. Дюбель Domino упрощает сборку, а соединение сразу устанавливается.

• Сборка

  Затем можно собрать оставшуюся часть дерева порога. Иногда стропила могут быть предварительно собраны, и вся сборка может быть просто смонтирована и соответствующим образом закреплена.

• Сборка

  Прикрепите остальные нарожные стропила с помощью соответствующих винтов. Это можно сделать удобно и без отдачи с помощью аккумуляторного ударного шуруповерта.

• Окончательное шлифование

  Аккумуляторная шлифовальная машина идеально подходит для небольших шлифовальных работ после сборки в месте назначения. Здесь аккумуляторная шлифовальная машина Delta используется для шлифовки небольших грязных пятен или пятен, следов или других дефектов.

• Конечные результаты

  Получился самодельный деревянный навес. Создать его просто с помощью правильного инструмента. После резки и пробной сборки ничто не мешает сборке в месте назначения.

1. Наши иллюстрированные руководства и результаты работы представляют собой задокументированные этапы работы, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели.
