Навес для автомобиля своими руками из поликарбоната, деревянный и другие, фото

Сегодня мы поговорим про то, как самостоятельно сделать навес для автомобиля ведь владельцы дачных участков, использующих для их посещения автомобили, задаются вопросом защиты своего «стального коня» от воздействия солнца и атмосферных осадков и как раз навесы могут решить данную проблему.

Автомобиль вроде и способен без проблем простаивать под палящим солнцем, но воздействие на его лакокрасочное покрытие ультрафиолетовых лучей является негативным.

В условиях дачных участков не всегда целесообразно возведение полноценного гаража для стоянки авто, учитывая то, что он обойдется дорого, займет часть территории участка.

Но выход для желающих защитить автомобиль на даче есть. Многие используют навес для автомобиля, который способен уберечь авто от солнца, дождя и т. д.

Почему навес?

Навес действительно оптимальный вариант для загородного дома или дачного участка. Отмечается ряд преимуществ использования таких построек перед гаражами:

  • Постройка обойдется дешевле, чем гаража, поскольку не требуется много материалов;
  • Возведение выполняется быстро;
  • Способен защитить автомобиль от осадков и солнца;
  • Автомобиль доступен, не нужно постоянно открывать-закрывать ворота;
  • Используется не только для стоянки авто, всегда под ним можно установить шезлонги, кресла, столы.

Навес может являться временной постройкой, если в дальнейшем предполагается возведение полноценного гаража, но финансы пока не дают это сделать. Причем его же можно установить на месте расположения будущего гаража.

Даже если дачный участок используется только в летнее время и гараж не предусматривается, навес можно использовать для ремонта автомобиля, что удобно, особенно во время дождя.

Конструктивные виды

На дачных участках обычно строятся два вида навесов, каждый со своими достоинствами и недостатками:

  1. Стационарная отдельная постройка;
  2. Пристройка к дому или другому зданию.

Стационарный навес устанавливается на отдельной территории участка, и является отдельной постройкой. В дальнейшем может использоваться и как крытая зона для отдыха.

Размеры такой постройки зависят от отведенной под него территории, может быть рассчитан на 2-3 авто.

При творческом подходе может стать архитектурным дополнением к строениям здания и вписываться в общий вид. Но возможно потребуется дополнительная обшивка боковин для защиты от косых дождей.

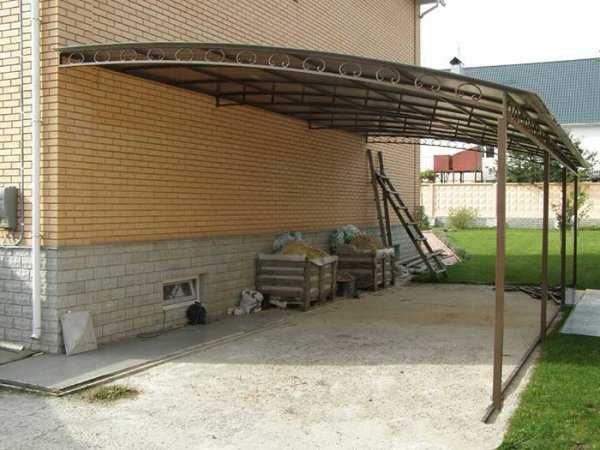

Навес в виде пристройки используется чаще на участках, где территория незначительна. Удобен, компактен, и требует меньше материалов для изготовления. Если и потребуется обшивка боковин, то только с одной стороны, поскольку роль одной боковины выполнит стена здания.

Но при его установке возможно потребуется сверления стены для привязки каркаса навеса к стене.

Последовательность действий при постройке

Алгоритм действий при возведении любого типа навеса одинаков.

  1. Изначально подготавливается проект постройки с учетом габаритных размеров и особенностей. Выполняется расчет размеров, для этого используются габаритные размеры авто, которое будет устанавливаться под сооружение.

  2. После замеров высчитывается необходимое количество материалов для постройки.

  3. Следующий этап – подготовка площади. Чтобы автомобиль после дождей не стоял в грязи, лучше территорию, отведенную под постройку забетонировать, укрыть слоем асфальта или обложить плиткой. Площадка делается прямой или под уклоном, что в дальнейшем даст воде стекать с нее.

  4. Основа изготавливается либо из фундаментных блоков с крепежными проушинами, или же стойки каркаса попросту бетонируются. Фундаментные блоки позволят сократить время на постройку, поскольку достаточно их вкопать в местах, где будут располагаться стойки. Если стойки решено бетонировать, то это позволит сэкономить, но придется копать ямы глубиной 1 метр, устанавливать их, ровнять их и заливать цементным раствором.

  5. После выгоняется каркас, на который потом закрепляется кровельный материал. Для каркаса используются либо деревянные материалы, либо металлоконструкции.

Стоит отметить, что сейчас уже продаются полностью сборные металлические навесы, которые достаточно только правильно собрать, но обойдется он дороже, чем изготовленный своими руками.

Виды материала для накрытия

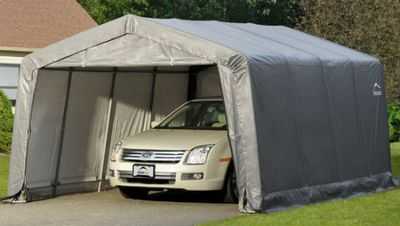

Тканевый тент.

Для накрытия используются самые разные материалы. Самым дешевым и простым является брезентовый или тканевый тент.

В целом, изготовить тентовый навес может оказаться очень просто. Достаточно сделать разборной каркас, натянуть на него тент и навес готов.

Преимуществами тента является скорость возведения, возможность смены его расположения и демонтажа, к примеру, на зимний период.

Но надежность такой конструкции невысокая, материал со временем постареет и начнет рваться.

Такой навес требует периодических затрат на приобретение нового тента. Зато существует возможность периодически обновлять навес, учитывая, что сейчас тенты делаются с узорами, разной расцветки.

Профнастил.

Является одним из популярных материалов для накрытия навеса. По стоимости он относится к средней ценовой категории. Какого-либо обслуживания не требует, достаточно правильно произвести его монтаж на каркас. Отлично подходит для постоянных навесов, можно подобрать любую расцветку, хорошо вписывающуюся в общий антураж.

Но профнастил – материал из металла, поэтому каркас должен быть прочным, чтобы удерживать покрытие.

Поликарбонат.

Один из самых востребованных материалов накрытия таких построек. Сравнительно недорогой, вполне прочный и легкий. Используется для покрытия навесов самой разной формы, поскольку лист поликарбоната может легко изгибаться. Для накрытия используется как листы сотового поликарбоната, так и монолитный.

Сотовый поликарбонат – легкий, более гибкий, но менее прочный. Требуется правильно настелить его, чтобы из сотов производился сток влаги. Монолитный поликарбонат – не очень гибкий, зато по прочности выше. Располагать листы монолитного поликарбоната можно в любом положении.

К особенностям поликарбоната, как материала укрытия является правильность его закрепления на каркасе. В случае нарушения правил крепежа листов поликарбоната возможно появление трещин и быстрого разрушения листов.

Металлочерепица.

Тоже используется в качестве материала для покрытия навеса для авто.

Но этот материал является одним из самых дорогостоящих и использовать его целесообразно только при изготовлении конструкции в качестве пристройки к дому, если дом тоже укрыт этим материалом. В таком случае настил гармонично впишется в общий вид.

Материал для изготовления каркаса

Делятся навесы и по материалу изготовления каркаса. Как уже отмечено, существует возможность приобретения сборной конструкции, включающего все элементы, от стоек до материала укрытия.

Постройка такого навеса очень быстрая, при этом он является достаточно прочным.

Сделать сборной каркас можно и самостоятельно. Для этого приобретаются в необходимом количестве металлоконструкции (швеллера или уголки) и метизы.

Затем производится разметка, разрезание конструкций на составные части, просверливание отверстий под крепежные элементы, после чего производится сборка.

Сборные конструкции очень удобны, поскольку позволяют использовать их только сезонно, и при необходимости полностью демонтировать.

Но такой каркас устанавливается на фундаментные блоки, чтобы обеспечивалась возможность его демонтажа.

Металлические навесы тоже собираются из металлоконструкций, но для закрепления составных частей используется сварка. Этот тип уже будет являться постоянной постройкой, поскольку разобрать каркас не получиться.

Но при постройке такой конструкции оптимальным является бетонирование стоек.

Сборные и металлические каркасы служат очень долго, особого обслуживания не требуют, лишь изредка красятся и все.

Деревянные каркасы – самые дешевые и простые в сборке. Для постройки потребуется наличие только измерительных инструментов, молотка, гвоздей в нужном количестве и пилы.

Некоторые делают комбинированные каркасы. Стойки изготавливают из дерева, а каркас крыши –из металлоконструкций, соединенных при помощи сварочного аппарата. Потом такой каркас закрепляется на стойках, а далее производится укрытие выбранным материалом.

Но деревянный каркас не такой долговечный, как металлический, его хватит на десяток лет, не более, затем потребуется по новой его строить.

Дополнительно потребуется периодическое обслуживание, сводящееся к обработке деревянных элементов защитными материалами, предотвращающими прение дерева.

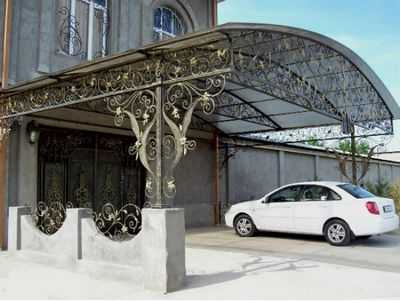

Кованные каркасы – самые дорогие. Составные части их изготавливаются в специализированных кузнях. Самостоятельная сборка такого каркаса тоже зачастую невозможна и производится она квалифицированными работниками.

Но такой навес является уникальным и будет являться практически отдельным архитектурным решением на загородном доме. В условиях же небольшого дачного участка кованная конструкцию ставить нецелесообразно и дорого.

Определение размеров

Любая постройка, и навес для автомобиля тоже, начинается с выбора типа и размеров. Учитывать стоит и расположение автомобиля.

Если навес является пристройкой к зданию, и авто в нем будет располагаться продольно стене, то и размеры конструкции будут меньше, чем при перпендикулярной постановке авто.

Но с другой стороны при перпендикулярном положении машины, навес, соответствующий длине стены, может вмещать под собой сразу несколько транспортных средств.

Габариты строения рассчитываются из размеров автомобиля, причем для этого лучше использовать размеры самого крупного авто, которое будет ставиться.

Автомобиль не должен заходить под навес впритык к несущим частям каркаса – это обеспечит не только удобство доступа, но еще и большей мере защитит машину от солнечного света и дождя.

Длина постройки должна превышать длину автомобиля более чем на 1 метр, если это обычная легковая машина.

К примеру, длина седана или хэтчбека составляет 4,0 м, навес при этом должен быть по длине 5,0 м.

Для крупных минивенов и внедорожников при определении длины лучше добавлять к данному параметру авто не менее 1,5 м.

То же касается и ширины, расстояние между несущими частями каркаса должно быть на 1 метр больше, чем ширина авто.

Если же навес строится для двух и более авто, следует рассчитать среднюю ширину, добавить к этому значению расстояние от крайней машины к стойке каркаса (не менее 50 см) и по 1 метру расстояния между автомобилями.

К примеру, постройка делается для 2 авто – одно из них шириной 2,0 м, а второе — 2,5 м. Среднее значение ширины – 2,25 м, к этому значению добавляется два расстояния по 50 см от авто к стойкам и 1 м – расстояние между авто. В итоге ширина навеса должна быть не менее 4,25 м.

А вот с высотой важно не переборщить. Под навес автомобиль должен свободно входить даже с боксом на крыше, но при этом сильно высокую постройку делать тоже не стоит.

Оптимальной считается высота 2,5 метра, но для крупных внедорожников она может быть и больше. Если постройку сделать очень высокой, она не сможет защитить автомобиль от косых дождей.

Постройка

Теперь непосредственно о самом возведении навеса.

  • Изначально подготавливается площадка;
  • После этого устанавливаются несущие стойки. Количество их определяется из размеров постройки. Чтобы снизить нагрузку на конструкцию необходимо устанавливать по стойке каждые 2 м длины навеса. То есть, у постройки длиной 4 м на одну сторону должно приходиться 3 стойки, а всего их будет 6;
  • Перед изготовлением каркаса крыши определяется его форма. Крыша у может быть прямой с уклоном на одну или две стороны, волнообразной, в форме арки и т. д. Все зависит от фантазии и материала укрытия.

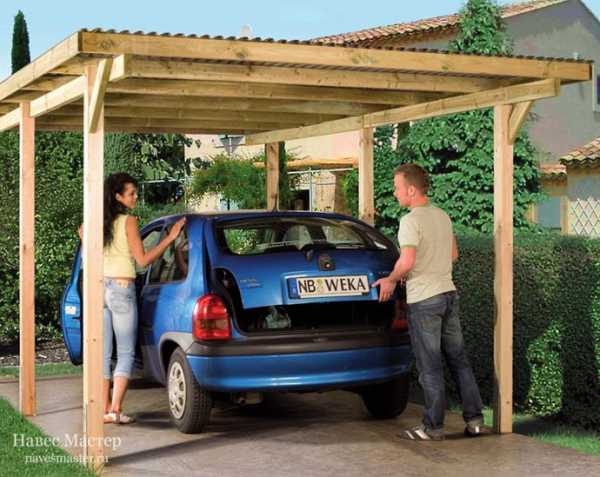

Разберем простейшую конструкцию – отдельный деревянный навес для одного средне размерного авто с поликарбонатным покрытием и уклоном на одну сторону. Длина навеса – 5 м, ширина – 3,5 м.

Итак, вначале подготавливается площадка – разравнивается, бетонируется или асфальтируется, но можно и просто засыпать щебнем.

Поскольку длина 5 метров, то лучше установить 4 стойки с расстоянием 1,25 м. Это позволит максимально распределить нагрузку, если же стоек будет 3 на каждую сторону, то придется использовать массивные деревянные столбцы, чтобы они смогли удерживать нагрузку.

С одной стороны стойки должны быть выше на 10-15 см, чем с другой, чтобы обеспечить уклон.

После установки стоек сверху на них вдоль закрепляются несущие балки. Каждая балка должна быть длиной, равной длине постройки. Чтобы придать прочности конструкции, делаются раскосы между стойками и балками.

На эти балки поперечно укладываются лаги из досок и закрепляются. Остается правильно уложить на лаги листы поликарбоната и закрепить их при помощи саморезов.

Завершающий этап – декоративная отделка, обработка деревянных элементов водоотталкивающими и защитными средствами. При надобности из листов поликарбоната делаются стенки, прикрепляя их с нужно стороны к стойкам.

Это простейший из навесов, который можно построить на дачном участке. При правильной организации такая постройка возводится всего за день, при наличии необходимых материалов и инструментов.

Итог

Как гласят отзывы тех, кто уже обзавелся навесом на дачном участке, данная постройка является очень удобной и практичной. Многие используют навесы не только для стоянки авто, а еще и как затененную зону для отдыха.

Конструкций, используемых среди постоявших навесы, большое количество. Кто-то отдал предпочтение деревянным навесам, некоторые сделали комбинированные, но многие предпочитают металлические конструкции. Что у них получилось – изображено на фото.

Так что, если вы хотите защитить свой автомобиль от солнца и дождя во время пребывания на даче, а строить полноценный гараж средств и времени нет, следует обратить внимание на навесы для автомобиля.

Строятся они быстро, свои функции выполняют отлично, а обойдется недорого.

Какой навес строить – выбирать вам, благо вариантов их, а также материалов, из которых они строятся – большое количество. Но можете не сомневаться, что такая постройка окажется полезной.

autotopik.ru

Деревянный навес для автомобиля своими руками на дачу: чертеж, проект, каркас

Во время обустройства вашего дачного участка важно выделить отдельное пространство для стоянки автомобиля. Однако стоит позаботиться и о том, чтобы ваша машина была защищена от любой непогоды. Решением станет постройка навеса для автомобиля из дерева. В данной статье мы рассмотрим строительство подобного объекта и подробно расскажем вам, на что стоит обратить особое внимание.

Выбор древесины для навеса

Выбирая вид будущего навеса для машины из дерева, рекомендуем особое внимание обратить на лиственницу.

Деревянный навес для машины рекомендуется строить из хвойных пород – сосна, кедр, пихта, лиственница. Лиственница в данном случае является самым крепким материалом и имеет предел прочности 97 МПа при статическом изгибе и 129 МПа при растяжении вдоль волокон.  Также её можно охарактеризовать как древесину с умеренной устойчивостью к гниению.

Преимущества и недостатки навеса для автомобиля из дерева

Предлагаем оценить достоинства и недостатки деревянных навесов для автомобилей.

ПреимуществаНедостатки
Высокая прочность хвойных пород дерева;Легко воспламеняется при неосторожной эксплуатации;
долговечность при должном уходе и обработке специальными антикоррозийными антисептиками;подвержено гниению в случае, если не защищать специальными средствами (к примеру, можно использовать средство ultra-2 фасовкой 3.8л) ;
относительная простота в возведении – сварка не потребуется;со временем деформируется и теряет свою форму.
возможность отделки и окрашивания.

Строим навес для машины из дерева своими руками

Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.

  1. Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
  2. Выбор места на участке. В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
  3. Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
  4. Закладка фундамента. Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
  5. Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
  6. Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.

Выбираем место на участке

Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.

Основные правила выбора площади под конструкцию:

  • важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной. В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
  • необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
  • не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.

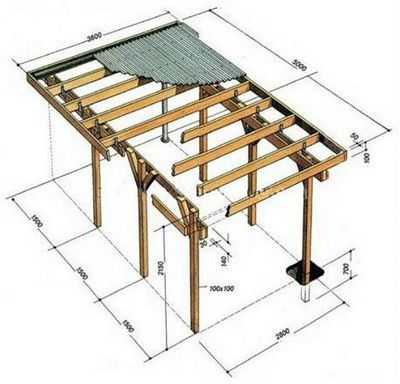

Деревянный навес для автомобиля: проект, чертеж и схема

Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги. Обратите внимание:

  • для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
  • высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
  • при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.

На данном этапе вам также необходимо наметить места, где будут располагаться опоры вашей конструкции.

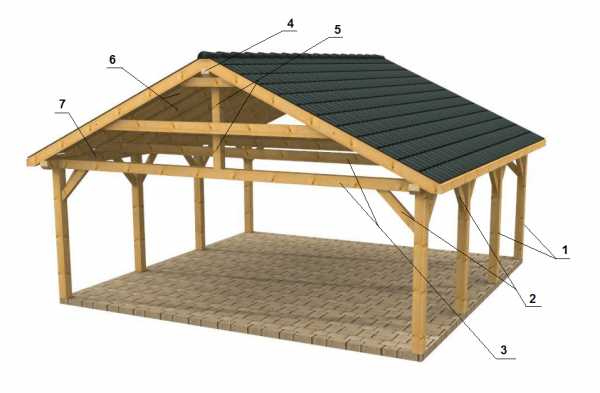

Описание
1стойка 150х150
2подкос 100х60
3поперечина 150х150
4коньковый брус
5опора конькового бруса 150х150
6брусок обрешетки 40х150
7брус обвязки

Важно проверить, чтобы опоры навеса для машины из дерева не мешали открытию дверей  авто.

Инструменты и материалы

Качественные материалы – залог прочности и долговечности вашей конструкции. выбирать их нужно с умом.

Чтобы построить навес для авто из дерева своими руками вам понадобятся:

Инструменты:

Материалы:

Количество бруса в зависимости от конкретно вашего проекта, размеры:

  • 150х150 – для стоек, поперечины, опоры конькового бруса
  • 40х150 – для обрешетки
  • 100х60 – подкосы

Закладка фундамента

Навес под машину из дерева не слишком тяжелая конструкция, поэтому ей не нужен основательный фундамент. Вполне достаточно будет мелкозаглубленного столбчатого.

Необходимо выполнить следующее:

  1. расчистить площадку для навеса. Для этого подойдет лопата. снимите верхний слой земли на 15-25 см. Далее положите поверх слой гравия или песка.
  2. используем бур для бурения ямок глубиной порядка 50 см.
  3. укладываем слой песка. Это поможет отвести сточные воды;
  4. кладем изоляцию. Лучше всего подойдет ПВХ и чехол из оцинкованной стали;
  5. устанавливаем стойки в ямки, предварительно обработав битумной мастикой и выровняв по уровню;
  6. после этого заливаем ямки бетоном. Схема мелкозаглубленного столбчатого фундамента

Для большей устойчивости конструкции и надежности можно сделать подкладку из бруса, которая будет установлена между бетонной стяжкой и поверхностью бруса, как изображено на схеме.

Навес для машины на деревянном каркасе

Чтобы сделать каркас деревянного навеса для автомобиля мы используем деревянный брус толщиной 150 мм. Это позволит нам сделать по-настоящему прочную конструкцию.

Предварительно покрываем дерево специальным антисептиком от жучков – так дерево прослужит дольше.

Для сборки используем саморезы толщиной 70 мм и шуруповерт.

  1. Обрабатываем всю древесину специальным антисептиком против гниения и насекомых;
  2. Выравниваем брусья и обрезаем их по высоте будущего навеса;
  3. Устанавливаем специальные кронштейны на каждый из столбов; Установка кронштейнов
  4. Ставим вертикальные брусья в кронштейны и закрепляем их саморезами;
  5. Устанавливаем на вертикальные стойки столбы для несущей обвязки. закрепляем их с помощью шурупов толщиной 70 мм;
  6. Устанавливаем дополнительные диагональные доски для укрепления вертикальных стоек. Концы закрепляем болтами толщиной 16 или 20 мм;
  7. Делаем фермы крыши. Предварительно собираем конструкцию в виде треугольника на земле: используйте брус 40 на 150 на 4 000. Брусья крепятся между собой саморезами, а на обвязку – с помощью болтов;
  8. По диагонали обшиваем фермы доской. Здесь подойдет OSB-3.

После того как ваш каркас завершен, самое время переходить к монтажу кровли для вашего навеса под машину из дерева.

Монтаж кровли

В качестве кровельного материала мы рекомендуем использовать металлочерепицу:

  1. Разрежьте листы материала дисковой пилой по металлу или специальными ножницами;
  2. Уложите один лист металлочерепицы с края крыши и начните закреплять его. Для этого дрелью просверлите маленькую дырочку на месте крепежа, а после загоните туда саморез с шайбой и закрепите его;
  3. Устанавливаем сайдинг или вагонку по периметру крыши.

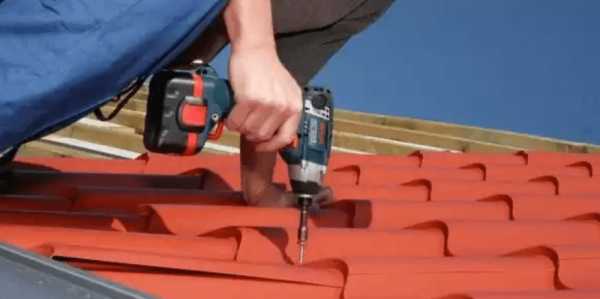

Саморезы вкручиваются в местах прогиба волны . Стандартный расход саморезов – 8-10 шт на один кв м.

Вкручиваем саморезы

Заключение

Надеемся, наши советы помогут вам сделать свой собственный навес для машины из дерева. В завершении предлагаем вам ознакомиться с некоторыми фотографиями деревянных навесов. Удачной вам стройки!

tvoidvor.com

Навес для машины своими руками

Навес для машины своими рукамиУважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете и научитесь самостоятельно строить навес для автомобиля. Как вы знаете разного рода атмосферные осадки и прямые лучи солнца негативно сказываются на покрасочном покрытии авто, так же в наше время участились случаи выпадения града и ураганный ветер так же могут нанести немалый ущерб. Так вот, чтоб защитить свой автомобиль от капризов природы, наш автор решил пристроить к стене дома небольшой навес для железного коня.

В качестве основного материала решено было взять древесину, потому как это экологически чистый и добрый материал, не ржавеющий и не собирающий конденсат в отличии от металла. Крышу мастер покрыл профнастилом. Крепление бруса производилось на металлические уголки при помощи саморезов, так конструкция будет намного надежнее. Так же при данной компоновке конструкции экономится материал, за счет наличия стены дома.

И так, давайте рассмотрим, что конкретно понадобилось автору для строительства навеса.

Материалы
1. деревянный брус
2. профлист
3. саморезы
4. анкерные болты
5. металлический крепеж
6. силиконовый герметик
7. алюминиевая полоса металла
8. жесть 0.5-0.7 мм
9. доска 30 мм

Инструменты
1. ножницы по металлу
2. дрель
3. перфоратор
4. ножовка
5. гаечный ключ
6. молоток
7. болгарка
8. рулетка
9. уголок
10. уровень

Пошаговая инструкция по строительству навеса для автомобиля своими руками.

Как и в любом другом строительстве все следует начинать с составления сметы, разработки чертежей и схем, дабы просчитать все нюансы. Так же первым делом следует определиться с местом под возведение навеса. Во первых должен быть к нему свободный проезд, он не должен нарушать архитектуру дома и плавно вписываться в нее. Площадка должна быть забетонирована или выложена брусчаткой, самый простой способ это засыпать гравием и утрамбовать. Ровная и твердая площадка необходима для того чтобы автомобиль не продавливал грунт и колеса были чистые.


После всех приготовлений и осмыслений проекта, автор берется за дело и перед ним стоит задача возвести каркас из бруса со скатом в одну сторону. Сначала мастер берет брус и прикручивает его к стене дома используя анкерные болты и металлический крепеж.Вот так это выглядит с нижней стороныДалее бруски устанавливаются в вертикальном положении, крепятся к брусчатке на аналогичный металлический крепеж и анкерные болты.И так по всей протяженности разметки.После того как колонны закреплены, автор переходит к крепежу бруса в горизонтальном положении непосредственно на саму стену дома. Данную работу лучше выполнять с помощником, то есть один держит а главный сверлит и закручивает.Так же для усиления конструкции добавляется ряд вертикальных брусьев.Болты закручиваются ключом.Вот что собственно получается.В местах соединений автор использует металлический уголок.
Далее укладывается опорный брус и делаются укосины, соединения скручиваются болтами и гайками.Затем идет черед стропила, работать так же необходимо вдвоем с помощником.Так выглядит крепление балки к горизонтально расположенному брусу прикрученному на стене дома.И вот такой каркас получился в итоге, скат в одну сторону.Передние балки усиливаются установкой деревянной распорки.На край ската нашивается доска 30 мм.
На подготовленную обрешетку укладывается профлист. Внимание!Начинать необходимо непосредственно от стены дома, вплотную подгоняя лист к стенке.Профлист укладывается в нахлест и крепится саморезами с прессшайбой.Начинать следует от начала стека и подниматься наверх делая нахлест 5-10 см и сбоку на 1 ребро.Поверх уложенного листа вдоль стены необходимо нашить металлический уголок из жести 0.5-0.7 мм прикрутить анкерами под алюминиевую пластину, а оставшиеся щели обязательно замазать силиконовым герметиком.Как видно из представленного материала, данный навес можно вполне сделать собственными руками не нанимая профессиональных строителей или местных умельцев) На стройматериале так же можно сэкономить, сегодня профлист можно купить прямо с производства, а с небольшим браком и дефектом отпускают гораздо дешевле. Брус так же можно найти подешевле, чем брать новый с лесопилки, есть много объявлений где продают б/у стройматериалы. При желании и построитесь и сэкономите, решать только Вам.

На этом заканчиваю статью. Большое спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

расчет, чертежи, установка с фото примерами, а также обзор навесов под машину из поликарбоната, профнастила, дерева, тентовых конструкций

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

Содержание:

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

  • Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
  • Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

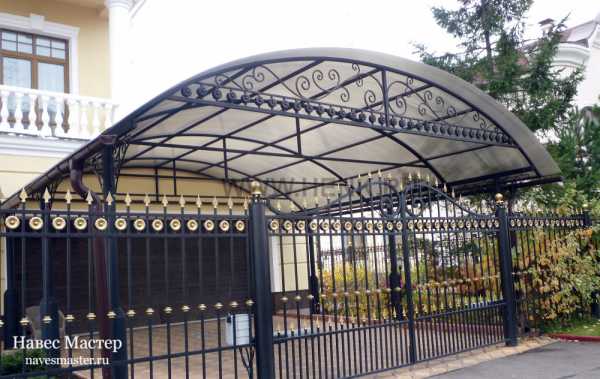

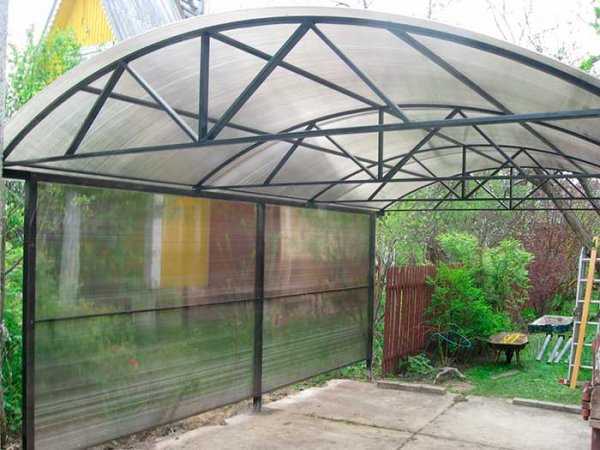

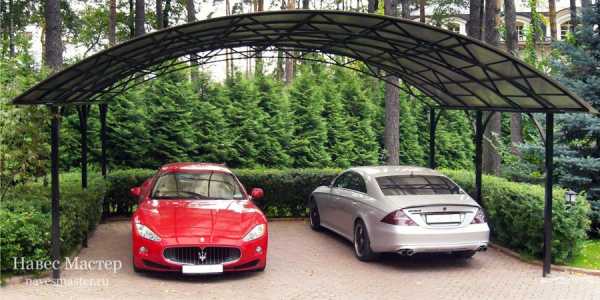

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

  • Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

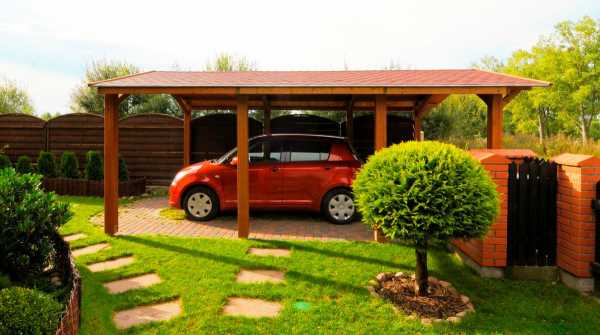

Навес для машины, фото комбинированной постройки из дерева и камня

Важно: Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать: При уклоне крыши в 25о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

  • профлист;
  • рубероид;
  • мягкая черепица;
  • металлочерепица;
  • ондулин;
  • шифер;
  • поликарбонат;
  • тент.

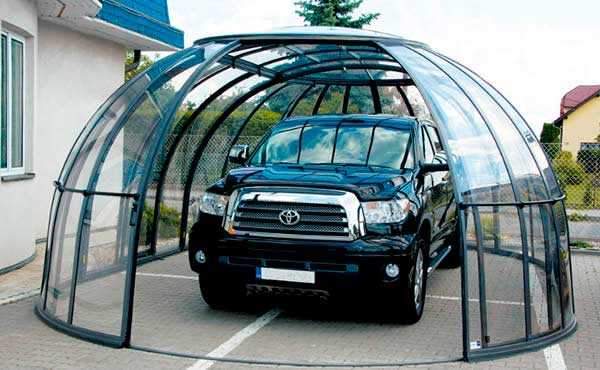

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать: Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

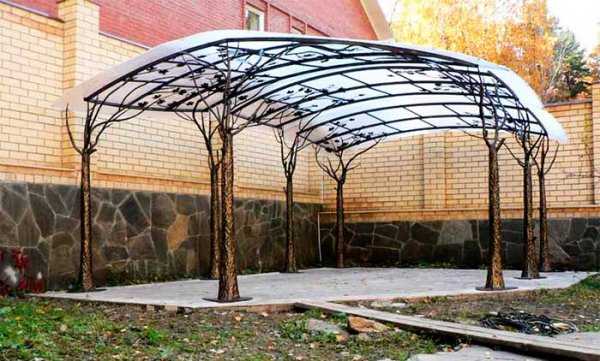

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

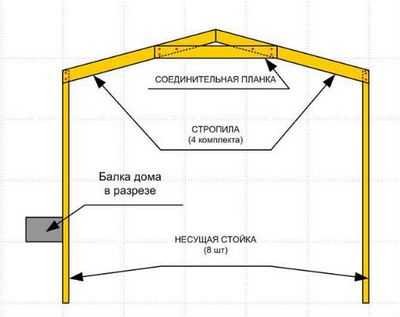

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

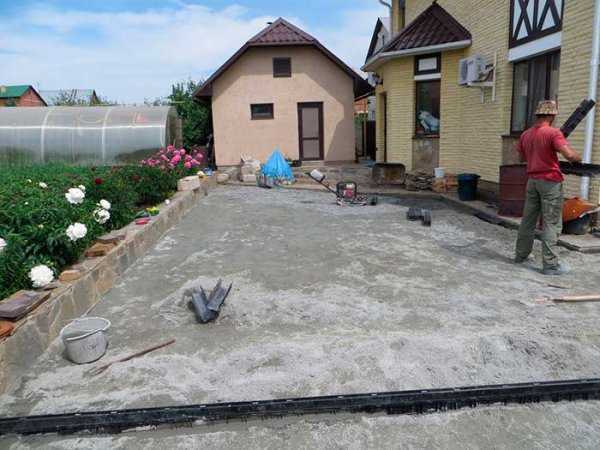

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

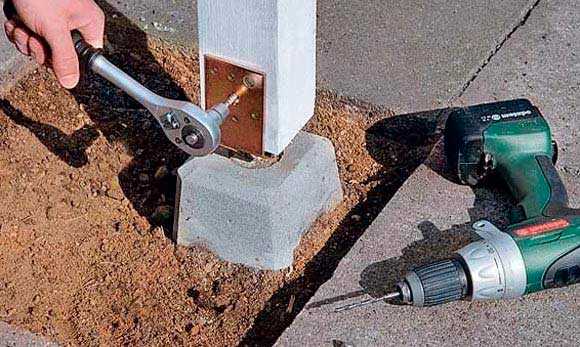

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

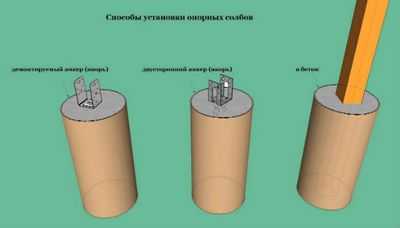

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

Похожие статьи
  • 20 ФОТО барбекю из кирпича под навесом, пристроек из поликарбоната, металла, дерева, а также инструкция как сделать и установить навес для мангала своими руками

    Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать...

  • Как изготавливаются козырьки и навесы над входом своими руками, фото инструкции, а также обзор металлических и деревянных навесов для дверей

    Входная дверь постоянно подвергается негативному внешнему влиянию: дождя, снега, ультрафиолетового излучения. Все эти факторы существенно снижают...

  • Как сделать козырек над крыльцом своими руками? Виды навесов над крыльцом: деревянные, из поликарбоната, маталлочерепицы, металла, фото красивых козырьков

    «С голубого ручейка начинается река», а входная группа в дом начинается с крыльца и навеса над ним. Это своеобразная визитная карточка каждого хозяина...

www.focuz.ru

Как сделать навес для машины на даче своими руками: чертежи и фото конструкций

Навесы для автомобилей на даче являются настоящим спасением от дождя и жаркого солнца, если на территории загородного дома или дачи нет капитального гаража или закрытой стоянки. Поэтому часто становится вопрос, как выбрать наиболее подходящий навес для машины? Рассмотрим различные дачные навесы.

Выбор материала и этапы строительства своими руками

Навесы для машины на даче давно являются популярными по нескольким причинам:

  1. Этой защиты вполне хватает для автомобиля, который далеко не постоянно находится на даче.
  2. Навес под машину можно построить довольно быстро, буквально за одну неделю.
  3. Это сооружение или постройка, которую можно сделать с приемлемыми затратами своими руками.

Естественно, можно сделать навес для двух машин или даже его приблизить к настоящему месту стоянки для автомобиля на даче, максимально постараться и соорудить на даче гараж под машину. Но это не всегда требуется, особенно если автомобиль на даче бывает редко или бюджет не подразумевает расходов на капитальное сооружение. В любом случае это укрытие можно соорудить быстро и сделать даже временным, так как его в любое время можно дооснастить или, в случае надобности, модернизировать, перестроить и т. д.

В этой статье нам хотелось бы вкратце рассказать про возможные навесы, чтобы любой владелец дачи смог сам выбрать для своего участка самый подходящий, а также узнать все этапы строительства своими руками.

  1. Сооружение укрытия для машины начинается с подготовительных работ, размышлений и фантазий, выбора материалов, составления чертежа, изучения различных фото навеса для автомобилей, определения бюджета и т. д. При этом любой чертеж – это довольно важный этап, при помощи которого и будет выполняться вся дальнейшая работа. Но составить его нужно более-менее профессионально, чтобы была возможность рассчитать не только объем необходимого материала, его расположение и стоимость, а также допустимые нагрузки и т.д. Грубо говоря, нужно учитывать даже самые небольшие детали и сделать полный проект укрытия для машины.
  2. По завершении проектных работ и в то время, когда вы уже четко знаете полную смету и количество материала, можно смело идти за покупками. В этом случае вам необходимо учитывать не только материал для сооружения кровли или фундамента, но также дополнительные материалы и, возможно, инструмент, который понадобиться. Потому, чтобы не приходилось ездить на строительный рынок или в магазин несколько раз, нужно все изначально проверить.
  3. Подготовительные работы – этой стадией строительства тоже не нужно пренебрегать. Для начала — это выбор места под строительство, затем, освобождение его от всего ненужного и в конце, подготовка основания, выравнивание площадки и так далее. Все эти подготовительные мероприятия непременно должны учитывать постоянство ветра, восход и заход солнца, залегание подземных вод, уклон территории, проседание и пр. Безусловно, можно и не заморачиваться, но так будет гораздо лучше, когда машина будет под навесом, а не на солнцепеке или какую-то ее сторону начнет забивать дождь, под автомобилем будут скапливаться лужи и т. д.
  4. Строительство навеса для машины на даче. По большому счету — это последний этап всех работ, но наиболее сложный, поскольку это уже не подготовка территории и покупка материалов, а непосредственно сооружение каркаса, строительство, накрытие и т.д.

Далее, несколькими пунктами статьи, изучим материалы для сооружения навесов для автомобиля на даче, чем качественно отличаются, какими они бывают, какие имеют недостатки и преимущества и т. д.

Навесы для машины по виду накрытия

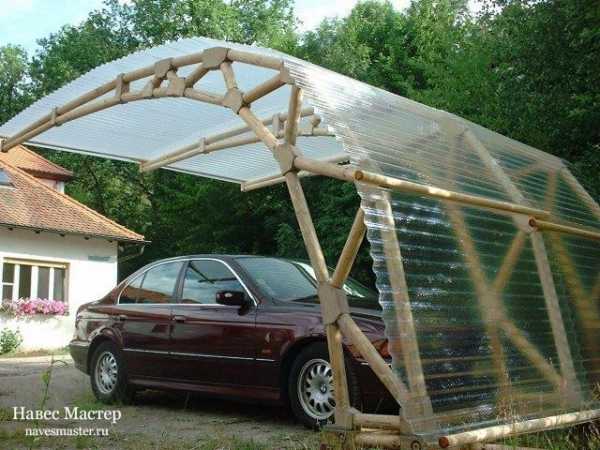

Навесы из поликарбоната

Соорудить это укрытие довольно просто, если есть некоторый опыт в строительстве, к примеру, вы уже накрывали место для отдыха или строили беседку на даче из поликарбоната. Популярный и очень качественный материал, который отличается большим количеством явных преимуществ, доступен по стоимости и прост в работе своими руками. За счет этих качеств, популярность поликарбоната постоянно увеличивается и навесов из этого строительного материала на дачах становится все больше и больше. Поликарбонатом есть возможность накрыть навес почти из любого материала, к примеру, сделанный на основе металла, бруса, сборного каркаса, металлической ковки и т. п.

Поликарбонат укладывают на подготовленный каркас крыши и фиксируют на специальный крепеж, который не позволяет материалу потрескаться, предусматривает сужение или увеличение от перепадов температур, не допускает протечки воды и т.д. В принципе, хотим вам порекомендовать одно – сделать все очень профессионально и правильно, так как только в этом случае материал, на совершенно любом каркасе, может проявить все его положительные стороны.

Навесы из профилированного листа

По большому счету, такой же популярный вид укрытия, который на сегодняшний день является очень распространенным. Средний по стоимости, довольно быстрый при установке своими руками, практичный в эксплуатации – в принципе, данных качеств уже вполне достаточно. А если еще сказать о том, что навес для легковой машины из профилированного листа может быть уложен своими руками, да еще и на любой вид каркаса, то вообще у него почти не остается конкурентов.

Навес из профилированного листа на самом деле практичен, но также он еще очень хорош и тем, что имеет небольшой вес. Его достаточно, чтобы прочно закрепиться на каркасе и не быть подверженным сильным порывам ветра и в самый раз подходит, для того чтобы не создавать большой нагрузки на основание и каркас, а поэтому затратная часть на эти элементы конструкции может быть значительно снижена в материальном плане.

Навесы из металлочерепицы

Металлочерепица считается стройматериалом среднего веса, а поэтому каркас и основание под это укрытие обязаны быть наиболее приближенными к капитальным. Чаще всего в этом случае (если делается кровля из металлочерепицы), заказчики сооружения выбирают такой вид постройки – жилой дом с пристроенным навесом для машины. Таким образом — это навес, который пристраивается к дому, повторяя его очертания, дизайн, а накрытие кровли металлочерепицей плавно идет с крыши жилого здания на крышу навеса. Это довольно удобно, особенно когда укрытие сооружается одновременно с жилым зданием.

В итоге кованый или металлический каркас, аккуратно накрытый металлочерепицей, это абсолютно закрытая с одной или нескольких сторон площадка для автомобиля. Навес для машины, который у нас получился, односкатный, он вполне может быть и капитальной стоянкой на даче, особенного, когда будет дополнительно загорожен и обеспечен качественным фундаментом из цемента, плитки, и бетона т.п.

Тент

Самый простой вариант, который очень часто применяется, прежде чем соорудить более капитальную и качественную постройку. Это дает возможность не тратить большое количество денег и безболезненно в любой момент демонтировать тент-навес.

Хоть, большинство владельцев дачных участков предпочитают не рассматривать тент, как не непрактичное и дешевое сооружение и принципиально все изменяют. Представьте себе надежный металлический каркас из профильной трубы, бетонное основание, проводку под освещение и другие требуемые приборы и качественный тент, прочно зафиксированный на каркасе. При этом он может быть высокой плотности, любого цвета и размера, с рисунком или однотонный. Пожалуй, это очень даже неплохо, особенно если учитывать, что его можно каждые 5 лет заменять на новый, меняя полностью всю внешность навеса под автомобиль.

Любое укрытие для машины будет великолепно вписываться в дачный участок, если вы будете обращать внимание не только на свои требования, но и на специфику ландшафта участка.

Навесы для машины по виду каркаса

Деревянные навесы

Укрытие из дерева для машины может очень быстро строиться, является довольно долговечным и практичным, способным служить более десяти лет, с условием обработки его защитными растворами. Каркас из дерева для машины может быть накрыт:
  • ондулином;
  • поликарбонатом;
  • шифером;
  • черепицей.

Это сооружение средней сложности, а поэтому сделать своими руками его сможет практически любой владелец дачи, который хочет защитить машину от атмосферных воздействий.

Навесы из металла

Пожалуй, самой частой, основой сооружения этих укрытий является профильная и обычная труба, швеллер и уголок. Установить крышу можно из облегченных и недорогих материалов, под ондулин или тент, либо придать сооружению капитальности и жесткости, когда укрытие делается под металлочерепицу или еврошифер. Металлические конструкции довольно надежны, а поэтому, потратившись на нее единожды, вы сможете очень продолжительное время лишь обновлять ее некоторые части и подкрашивать.

Сборные конструкции

На сегодняшний день довольно популярными являются навесы для автомобилей готовые, сборные или разборные. Они имеют стандартный размер и совершенно готовы к монтажу на любом участке территории, нужно лишь подобрать подходящий, транспортировать конструкцию на дачу и произвести установку. Конструкцию можно подобрать почти под любой вид накрытия, но непременно нужно проконсультироваться с производителем или продавцом на месте приобретения, чем лучше всего накрыть выбранный вами каркас.

Конструкция навеса дает возможность в очень короткие соорудить его на территории с небольшими финансовыми затратами, так как вся основа уже подготовлена, необходимо лишь поставить навес на вашем участке и накрыть необходимым материалом.

Кованые навесы

Наверное, наиболее востребованная разновидность навесов среди хозяев загородных вилл и коттеджей. Довольно дорогостоящая конструкция, которая потребует не только соответствующего материала для накрытия, но и помощи в установке профессиональной бригады монтажников, которая сможет сделать все максимально качественно и точно.

Безусловно, нет никакого смысла делать монтаж кованого навеса на обычной даче, где вы бываете раз в неделю или раз в месяц, для того чтобы поужинать шашлыком или собрать ягоды, в этом случае достаточно будет установить и сборный навес для машины. Но вот, когда вы имеете загородный дом на окраине леса, в котором можно укрыться от городской суеты продолжительное время, то установка кованого навеса под автомобиль будет вполне целесообразной.

Изучив и рассмотрев некоторые варианты установки навеса, изучив фото, каждый из вас обязан понимать, что выбирая это сооружение или даже обычную конструкцию, необходимо отталкиваться от многих правильных факторов – размеры навеса для машины, способ установки каркаса, материал накрытия и материал изготовления. Лишь максимально сочетав все эти характеристики, вы сможете соорудить довольно долговечный и качественный навес и очень долго не будете думать о том, из чего построить навес для машины или как заменить навес на более современный.

nashgazon.com

Расчеты и чертежи навесов своими руками

Предтечей строительства стационарного навеса являются расчеты. Расчет навеса необходим для того, чтобы конструкция была надежной, выдерживала собственный вес, а также нагрузки, создаваемыми ветром и снегом. В рамках данной публикации мы поговорим лишь о чертеже и расчетах различных частей конструкции на примере автомобильного навеса из поликарбоната. Весь пакет проектной документации куда больше и ему будет посвящена отдельная статья.

О чем нужно помнить, готовя проект?

Перед тем как изготовить чертеж навеса из поликарбоната, необходимо определиться с общей проектной и дизайнерской концепцией, а именно как будет выглядеть конструкция, какую она будет иметь форму, для чего будет предназначена. Далее нужно нарисовать эскиз сооружения, где указать общие размеры навеса из поликарбоната (длину, ширину и другие параметры) и его основных элементов. На следующем этапе можно готовить чертеж навеса для автомобиля из поликарбоната, при этом необходимо помнить.

  • Сооружение должно быть достаточно габаритным, чтобы в нем помещался ваш автомобиль с некоторым запасом, это должен отражать эскиз.
  • Автомобиль, находясь под навесом из поликарбоната не должен мешать человеку, свободно перемещаться вокруг него, также как и части конструкции навеса. Рассчитайте расстояние между авто, стоящим под навесом, и опорами конструкции, эти расчеты должен содержать эскиз.
  • При определении местоположения конструкции, учитывайте, с какой стороны чаще дует ветер, и соотнесите эти данные с расположением кровли и ее формой (односкатная, двускатная, дуга), это должен отражать эскиз.
  • При определении местоположения конструкции, учитывайте возможность свободного подъезда к ней. Лучше чтобы автомобиль подъезжал к навесу по прямой, без виражей и поворотов, ну а если нет такой возможности, то расположите конструкцию так, чтобы сложных участков было в минимуме.
  • Эскиз, а потом и чертеж, как и расчеты, прилагаемые к ним, должны быть достаточно простыми и понятными, чтобы потом самому где-нибудь не ошибиться.
  • Обязательно учтите, как строящийся навес будет соотноситься с другими зданиями и сооружениями, находящимися на территории участка. Даже в том случае, если вы не собираетесь данное сооружение оформлять.
  • Определите (хотя бы приблизительно) сколько денежных средств потребуется на приобретение материала, после чего внесите коррективы в эскиз. Возможно, какие-то части конструкции можно сделать дешевле, подобрав достойную замену первоначально выбранным материалам.

К сведению! Готовя чертеж сооружения необходимо найти и приложить к нему технические данные об используемых материалах.

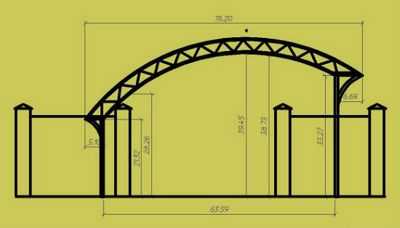

Рассчитываем ферму арочного типа

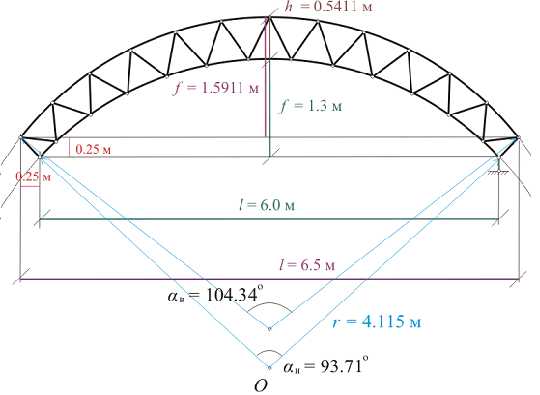

Мы имеем эскиз большого автомобильного навеса из металла, рассчитанного на 2 машины с крышей арочного типа (дуга) покрытой листами сотового поликарбоната. Ширина навеса от опоры до опоры составляет 5,8 метра, ширина арочной фермы (дуги) должна составлять 6 м. Давайте рассчитаем сечение профиля, который будет использоваться при изготовлении арочного перекрытия.

ɒпр=(ɒ2+4t2)0,5≥R/2, расшифруем данную формулу:

  • ɒ — нормативное напряжение;
  • R – крепость железа С235, около 2440 кгс/см2;
  • t – напряжение по касательной.

Теперь последовательно подбирая показатели, мы можем вычислить профиль подходящего сечения, чтобы он мог выдержать искомые нагрузки. Берем квадратную профильную трубу 30х30х3,5 мм с сечением 35 мм2 с моментом инерции 3.98 см4, коэффициентом сопряжения нагрузки 0,5, предполагаемая нагрузка на замковую часть арки 914,82 кгс.

Все необходимые данные для вычисления собраны, формула есть, теперь остается подставить данные в формулу и получить расчет нагрузки на арочную ферму (дуга) автомобильного навеса из поликарбоната.

ɒпр=((914,82/3,5)2+4(919,1*1,854/((0,35+0,35)3,98)2)0,5 =1250,96 кг/см2.

Что это значит? А это значит, что если мы сварим или скрутим шестиметровую арку из профиля 30х30х3,5 мм, она вполне выдержит собственный вес и вес кровельного материала, то есть сотового поликарбоната. Даже имеется приличный запас.

Рассчитываем опорную часть конструкции

Далее необходимо рассчитать какими будут опоры у автомобильного навеса из поликарбоната. Существует специальная методика, по которой принято рассчитывать стальные колонны, без нее адекватный расчет навеса невозможен. Применим формулу:

F=N/ϕRу. Расшифруем формулу:

  • F – сечение квадратной трубы, которую можно использовать в качестве опоры;
  • ϕ — коэффициент, определяющий продольный изгиб;
  • N – нагрузка по центру тяжести столба;
  • Rу – значение сопротивления материала.

Для того чтобы произвести расчеты, придется найти данные о сопротивлении материалов. В нашем случае сопротивление стальных квадратных труб 70х70, 80х80, 100х100 мм, найденные значения нужно будет сравнить с результатами вычислений и сделать выводы. Производим расчеты:

F=3000/(0,599*2050)

В результате получаем значение 2,44 см2, которое необходимо округлить в большую сторону. В итоге, значение на которое нам следует опираться при поиске подходящего профиля 2,5 см2. Этим показателям соответствует квадратная стальная труба 70х70х2 мм, даже имеется небольшой запас.

Нагрузки на крышу от снега и ветра

Ответить на вопрос, как рассчитать навес для авто можно только если произвести расчет несущих конструкций сооружения и нагрузки на крышу от снега и ветра. С расчетом несущих конструкций мы в общих чертах разобрались. Теперь нужно решить проблему с нагрузками от ветра и снега.

Чтобы получить необходимые для вычисления данные, нужно обратиться к показателям средней нагрузки от ветра и снега в вашем регионе. Найти такие сведения можно в соответствующем СНиПе.

Для примера возьмем значение ветровой нагрузки 23кг/м2. Но в нашем случае данная величина не подойдет потому что 23кг/м2 определена для зданий и сооружений у которых есть стены. У автомобильного навеса есть опоры, дуги, перемычки, прогон и кровля, поэтому давление будет оказываться лишь на них. Определяем среднее ветровое воздействие на навес получаем 0,34 при высоте опор свыше трех метров значение от 0,34 до 0,75 кг/м2. Вычисляем максимальную нагрузку создаваемую ветром на всю конструкцию: дуги, опоры, прогон, кровлю.

Wm=23*0,75*0,34. В результате получаем значение равное 5,9. Теперь вычислим нагрузку создаваемую снежным покровом. Эти нагрузки в разных регионах страны отличаются, причем отличаются значительно. В горных районах такая нагрузка может составлять более 600 кг/м2, но мы в качестве примера возьмем более скромный показатель 180 кг/м2 (Московская область).

Чтобы вычислить максимальную нагрузку на навес нужно 180 умножить на значение коэффициента перехода, которое еще предстоит получить. На рисунке ниже представлен расчет нагрузки снега на навес.

Максимальную нагрузку снега на навес вычислили. Теперь нам остается узнать показатель инерции для выбранного нами кровельного материала. Такие данные в обычном коммерческом  описании материала не возьмешь, но в техническом описании это есть. Например, у сотового поликарбоната толщиной 12 мм, инерция 3,41 см4. Найдите материал с расчетным значением или больше такового и можете смело пускать его на кровлю автомобильного навеса. Подробнее о том из чего можно сделать кровлю для навеса вы можете прочитать в статье Материалы для навесов разных видов.

В заключение, отметим, конструкции навесов для автомобилей не так уж сложны, тем не менее, вольно к строительству подобных сооружений относиться нельзя. Вначале общее устройство навеса нужно нарисовать на эскизе, указав длину элементов конструкции, их диаметр и другие простые параметры. После этого можно приступать к расчетам и изготовлению чертежа. В процессе работы придется рассчитать параметры арочной фермы (дуги) и многое другое. Если вы чувствуете, что данная работа вам не по силам обратитесь к специалисту. Удачи!

besedov.ru

из поликарбоната, из профнастила, из дерева, из металла, к частному дому, как сделать своими руками, видео-инструкция по монтажу, преимущества и особенности материалов, каркас, чертеж, подготовка, фундамент, фото

Навес над крыльцом и входом, над бассейном и теплицей, навес-беседка и укрытие для авто? Неужели такая простая конструкция может выполнять столько функций. Конечно, да! И если без террасы и беседки еще можно как-то обойтись, то навес для автомобиля необходим каждому, кто заботится о сохранности своего «железного коня». Но зачем? И как его выбрать? Как не растеряться при всем многообразии вариантов? Можно ли сделать его своими руками? Давайте разберемся.

7 причин сделать навес для автомобиля

  1. Это надежная защита от дождя, снега, ветра и других неблагоприятных факторов.

    А кроме того, под навесом для авто можно расположить столик, стулья и устроить место для отдыха

  2. Это возможность сэкономить на строительстве гаража.

    Стильный и эстетичный навес на двух опорах

  3. Это способ разместить машину друзей или родственников, внезапно нагрянувших в гости.

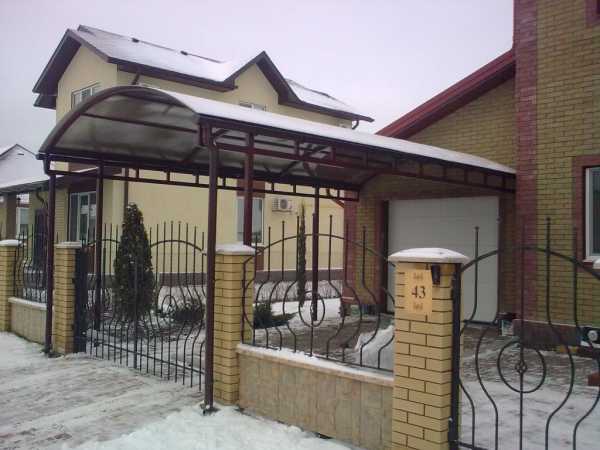

    Навес перед гаражом и главным входом

  4. Это удобно в случае ремонта и замены каких-либо деталей автомобиля – гораздо приятнее проводить работы на свежем воздухе, чем в душном гараже.

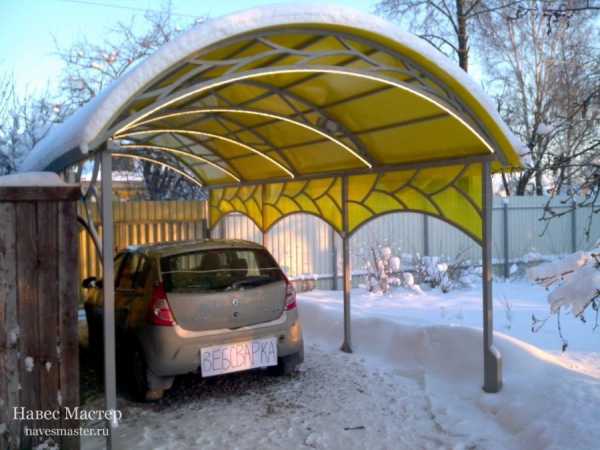

    Тонированный навес защищает от ярких солнечных лучей в жаркое время года

  5. Это отличная возможность для железа просохнуть после сильного ливня – на воздухе детали сохнут быстрее.

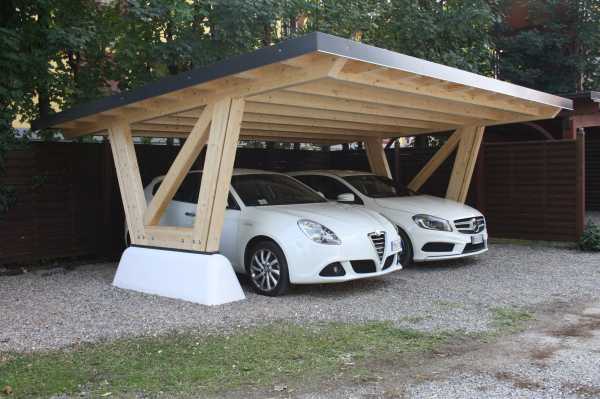

    Большой и вместительный навес для машины

  6. Это удобно, если нужно скоро уезжать и нет времени ставить авто в гараж.

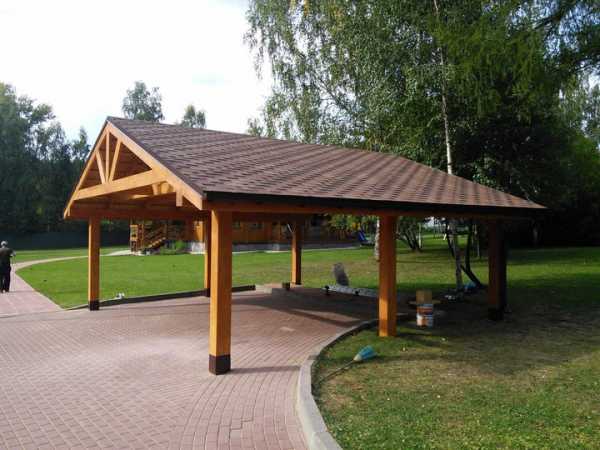

    Необычный и внушительный навес с деревянным каркасом

  7. Это стильное и функциональное украшение вашего двора.

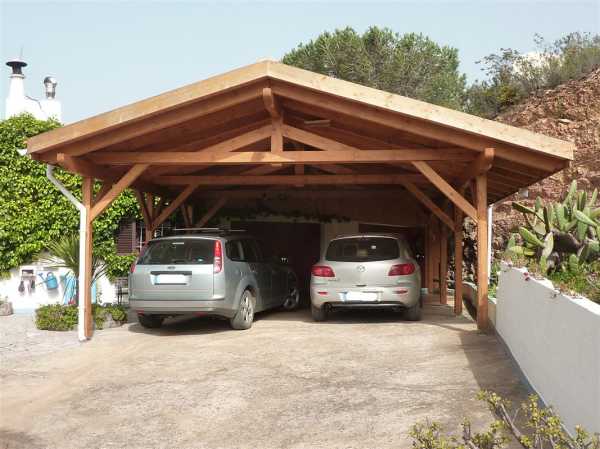

    Удобная конструкция рассчитанная на несколько автомобилей

Поликарбонат или профнастил: сравнение материалов

Как выбрать материал для кровли конструкции? Что общего у поликарбоната и профнастила? В чем заключаются принципиальные различия? Давайте сравним, чтобы не ошибиться в выборе.

Общие преимущества:

  • Доступная цена является визитной карточкой обоих материалов. Такой навес может позволить себе каждый хозяин дачного участка, даже тот, кто особенно бережно относится к своему бюджету.

    Стоимость такого навеса приятно вас удивит

  • Многообразие цветовых решений. Полимерная пленка, покрывающая тонкий лист металла может быть абсолютно любого цвета. Поликарбонат также выпускается в различных цветовых решениях: матовый, тонированный, с узорами и надписями.

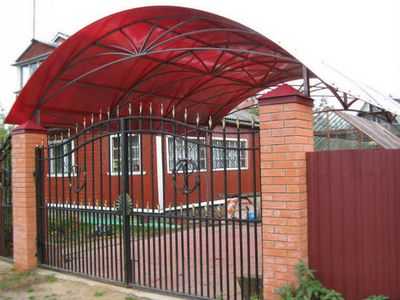

    Интересное оформление навеса из цветного поликарбоната

  • Высокая пожаробезопасность позволяет не беспокоиться за сохранность конструкции в критической ситуации.

    Надежная конструкция на металлических опорах

  • Еще одно общее преимущество – это надежность и долговечность. Правильно установленные навесы для автомобиля с кровлей из профнастила или поликарбоната прослужат не один десяток лет.

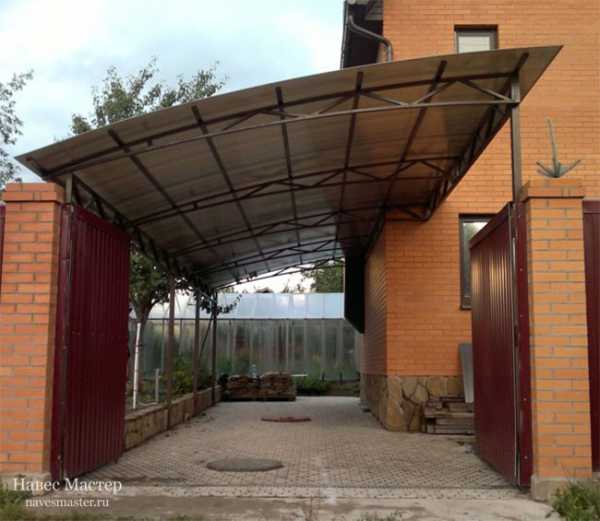

    Надежный навес из профнастила

  • Небольшой вес, гибкость и простота монтажа позволяют сделать конструкцию своими руками и объясняют доступные цены на заказ ее у профессионалов.

Принципиальные различия:

  • Поликарбонат не нагревается на солнце, тогда как кровля из металла достигает высоких температур. Это не очень существенно, если вы не планируете мыть крышу навеса в жаркий солнечный день.
  • Поликарбонат обладает высокой звукоизоляцией, а шум капель по металлической кровле трудно не заметить.

    Сделанный со вкусом навес отлично впишется в стиль основного здания

  • Металл не пропускает свет, а поликарбонат может быть прозрачным.
  • Профнастил отличается высокой стойкостью к механическим повреждениям, а покрытие из поликарбоната можно повредить.

Как сделать навес для авто своими руками

Выбор места

Такой навес можно разместить:

  • Перед входом в дом, непосредственно за главными воротами.
  • Перед въездом в гараж.
  • С боковой или задней части гаража.

    Пример классического навеса перед въездом в гараж

Выбирайте место размещения навеса, исходя из того, что туда должно быть удобно подъехать и выехать. Все зависит от размеров и особенностей вашего участка, а также личных предпочтений.

Составление проекта

Навес для автомобиля может быть:

  • Односкатным
  • Двускатным
  • Арочным.

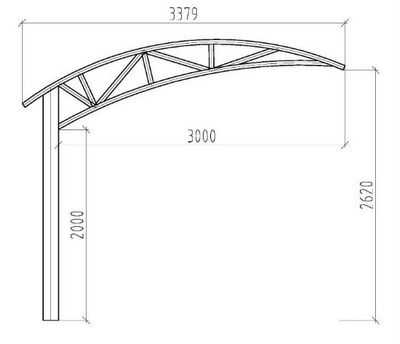

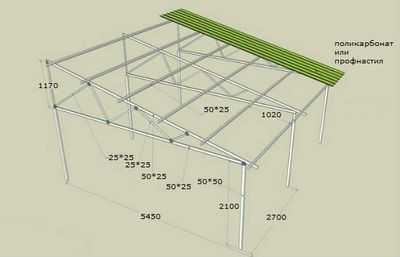

    Хороший чертеж односкатного навеса

Чертеж навеса нетрудно составить самостоятельно. Кроме того, вы можете посмотреть варианты в интернете, пропорционально изменив размеры под свою машину. Если вы боитесь ошибиться – можно заказать чертеж у профессионалов, которые сделают его на ваш индивидуальный вкус. Помните о том, что конструкция должна иметь удобные для использования размеры, и при этом не мешать передвижению по участку.

Подготовка материалов

Определитесь материалом каркаса – это может быть дерево или металл.

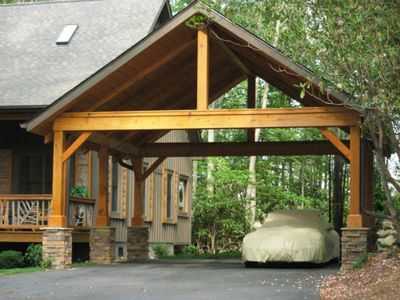

Оригинальный навес с деревянным каркасом

Кроме того, вам понадобятся:

  • Песок, щебень и цемент.
  • Вода.
  • Бетономешалка или емкость для замешивания раствора.
  • Лопата.
  • Саморезы, гвозди, шурупы.
  • Дрель или молоток.

Изготовление навеса

  • Снимите слой почвы вместе с дерном не менее 30 см со всей площадки, отведенной под навес.
  • Прокопайте траншею глубиной не менее 20 см по всему периметру площадки.
  • Выройте ямы глубиной в четверть опорного столба. Для этого удобно использовать бур.
  • Установите опорные столбы и залейте ямы цементным раствором с добавлением щебня.

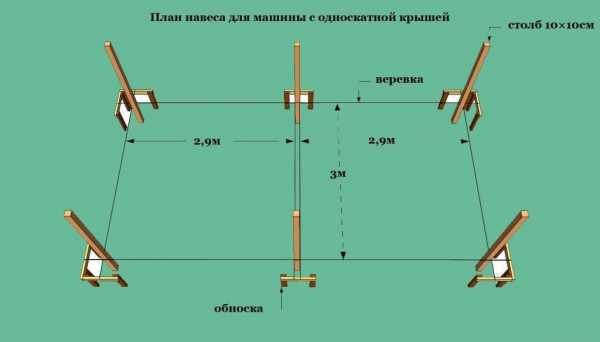

    План размещения опорных столбов

  • Залейте всю траншею по периметру вплоть до уровня земли.
  • Дайте фундаменту просохнуть как минимум одну неделю.
  • Установите кровлю.

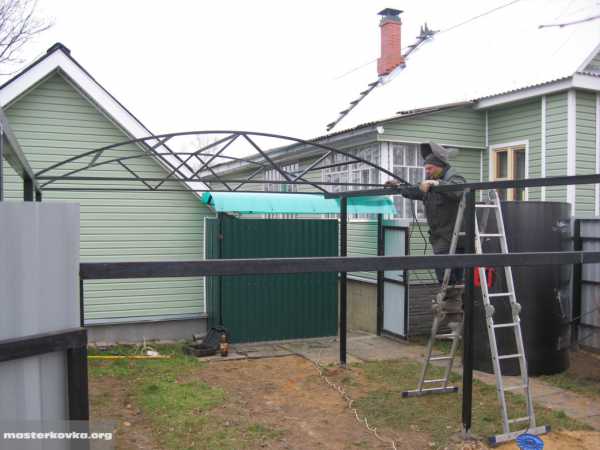

    Установка арочных балок кровли

  • Навес готов!

Видео-инструкция по монтажу

Заключение

Навес для автомобиля – это то, что необходимо каждому хорошему хозяину, который бережно относится к защите своей машины и сохранению семейного бюджета. Как видите, сделать его своими руками совсем не сложно. Если вы считаете, что не сможете справиться с этой работой самостоятельно – обратитесь к профессионалам! Тем более что цены на такие услуги доступны каждому, а многолетний опыт в строительстве и огромное количество выполненных проектов являются гарантией качества и надежности.

Заказать навес?

Мы изготавливаем навесы из поликарбоната и стекла.
По ценам есть акционные навесы — навес для машины под ключ 3.6 x 6.3 = 63.000 руб!!!
навес для 2 машин под ключ 5.7 x 6.3 = 128.000 руб!!!


Post Views: 100

navesmaster.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
