Навесы для автомобилей своими руками фото – расчет, чертежи, установка с фото примерами, а также обзор навесов под машину из поликарбоната, профнастила, дерева, тентовых конструкций

расчет, чертежи, установка с фото примерами, а также обзор навесов под машину из поликарбоната, профнастила, дерева, тентовых конструкций

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Обзор конструкций

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Материалы для навеса под машину – опорная конструкция

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

• Навес под машину из дерева, это может быть брус, клееный или профильный, бревна, стволы. Деревянные конструкции очень просты в изготовлении, не требуют специальных инструментов, но пожароопасны, требуют тщательной обработки антисептиками и огнестойкими смесями.
• Металлические навесы под машину, пожалуй, самый популярный вид конструкции. Каркас изготавливают из труб, варят из металлопрофиля либо это красивое кованное изделие. Строительство навеса из металла требует специального сварного оборудования и навыков работы на нем либо привлечение специалистов. Постройка прочная, надежная, долговечная, единственный минус – коррозия, поэтому металлические детали необходимо защищать от сырости.

Поликарбонатный навес под машину, фото удобной и эргономичной идеи

• Постройка на каменных, бетонных, кирпичных столбах – навесы под машину более массивны относительно предыдущих вариантов, но зато не требуют дополнительной обработки и более просты в эксплуатации.

Навес для машины, фото комбинированной постройки из дерева и камня

Важно: Огнезащитные составы — это средства 1 и 2 группы по ГОСТ 16363/ НПБ 251, которые в обязательном порядке должны иметь сертификат и свидетельство санэпиднадзора. Для ответственных, несущих элементов, можно использовать только составы высшей группы, согласно номенклатуре визуального контроля, прозрачная смесь имеет розовый цвет.

Виды кровли и материалы

Навес для машины с односкатной крышей – самый простой способ обустроить место для комфортной стоянки. Здесь важно правильно сделать мауэрлат – обвязку по верхним оголовкам столбов и стропильную систему, которая должна выдерживать ветровые нагрузки и давление снега на кровлю. Если между опорными столбами менее 4500мм, можно обойтись и без дополнительных опор, если более, то придется делать дополнительные подпорки. Для навеса под машину минимальный наклон крыши 25^о, но окончательный наклон зависит от выбора кровельного материала.

Полезно знать: При уклоне крыши в 25^о на каждый метр в длину добавляется 300 мм высоты, таким образом, если навес под машину 5 м, то задние столбы должны быть выше передних на: 5*300=1500 мм.

Изготовление навеса для машины своими руками – фото пример, как сделать односкатную деревянную конструкцию

Реже навесы оснащают двухскатной либо вальмовой крышей, это уже большие и сложные постройки, рассчитанные на многофункциональность, например, первый этаж под машину, а второй – беседка.

Виды кровельных материалов для односкатной стропильной системы:

• профлист;
• рубероид;
• мягкая черепица;
• металлочерепица;
• ондулин;
• шифер;
• поликарбонат;
• тент.

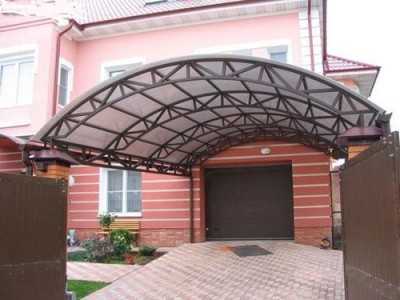

Под выгнутой, арочной крышей обустраивают навес под машину из поликарбоната. Обычно это металлическая дугообразная конструкция, сварная под фермой из профильных труб или кованное изделие. Здесь важно просчитать прочность и конструктив несущих элементов. Навесы из поликарботата можно считать универсальными, они смотрятся легко, практически незаметны на участке, поэтому вписываются в любую архитектурную композицию.

Мобильные навесы под машину

Сейчас можно купить компактные, складные навесы для машины. Представляю собой металлический каркас с тентовой крышей. Схема сборки проста, установить конструкцию можно усилиями 1-2 человек за 1-2 часа.

Навес для машины на даче, своими руками маркизу можно установить за 2-4 часа

Такой вариант удобен для дач и выездов на природу. В комплекте могут быть предусмотрены боковые стенки из мягкого стекла или тента.

Мобильный навес для машины на даче, при необходимости всегда можно свернуть или перенести в другое место

Площадка

Площадку для навеса под машину можно просто засыпать щебенкой, но более рачительные хозяева устраивают бетонную плиту, мостят натуральным камнем или тротуарной плиткой. Чтобы площадка не разрушалась, необходимо подготовить участок: снять верхний плодородный слой почвы, отсыпать дно котлована песком и щебнем, утрамбовать. Не забудьте про уклон и слив, чтобы вода не застаивалась на площадке.

Полезно знать: Чтобы более надежно защитить машину, рекомендуется оснастить навес дополнительными боковыми стенками.

Площадку лучше сделать в уровень земли, если она будет выше, не забудьте предусмотреть спуск

Особенности размещения

Навес для машины может представлять собой отдельно стоящее сооружение, пристроенный к дому, хозблоку, гаражу либо примыкать к забору. Выбор места зависит от условий на вашем участке. Лучше, если конструкция будет держаться на самостоятельных опорах, но при необходимости одну из сторон можно сделать консольного типа.

Строительство навеса для машины своими руками — пример, как прикрепить конструкцию к дому

Какой навес лучше

У каждого вида материалов есть свои преимущества и недостатки. Так, дерево подвержено гниению и горит, металл ржавеет, необходимо специальное сварное оборудование, к тому же эти материалы требуют постоянного ухода. Из кирпича и камня строить хлопотно, потребуется навыки по кладке, усилия для замеса бетона, да и временные затраты больше, чем оборудовать деревянный и металлический навес.

Кованые изделия – это роскошь и изящество вашего дома

Здесь выбор зависит от ваших возможностей, проще всего построить из дерева, но если вы прекрасно справляетесь с металлом, то вполне вероятно, сварить каркас вам будет куда сподручнее.

Профнастил – не выгорает, не требует окраски, не отслаивается

Что касается кровельных материалов, конечно, быстрее и проще использовать листовой жесткий формат: поликарбонат, профнастил, шифер. Рубероид обойдется гораздо дешевле, но для монтажа потребуется обрешетка стропил, точно также, как и для мягкой черепицы. Самый целесообразный вариант – это профлист и поликарбонат, что называется «не дорого и сердито», но если их сравнивать, то профнастил со временем подвержен коррозии, а вот поликарбонат не имеет подобных недостатков. Плюс он пропускает свет, поэтому не будет затемнено пространство, если навес пристроить к дому.

Огромная цветовая палитра делает поликарбонат универсальным материалом для кровли малых архитектурных форм

Техническая сторона вопроса

Опорные столбы на деревянные навесы для машины делаются из бруса 150*150, 100*100 мм, или оцилиндрованного бревна радиусом 150-200 мм. Для металлических конструкций подойдет круглая стальная труба диаметром 100 мм или профилированная с ребром 80*80 мм. Между опорными конструкциями расстояние 1,5-2,0 м, в некоторых случаях допускаются трехметровые пролеты, но такие варианты требуют сложных инженерных расчетов.

Навесы для машины из поликарбоната, фото проект стоянки на 2 автомобиля

Для прогонов — труба профилированная 40*80 мм, для больших навесов под машину – 80*80 мм, для мауэрлата 100*100 мм либо 150*150 мм, для обрешетки металлической – труба 40*40 мм, для стропильной системы из дерева – обрезная доска 100*40 мм.

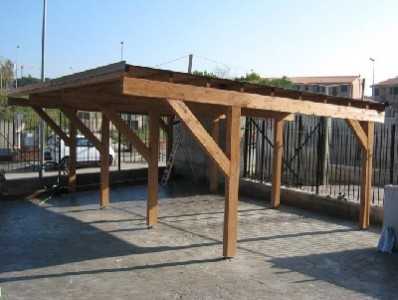

Навес для машины из дерева, фото чертежа с размерами стоянки под один автомобиль

Размеры

Эргономичный размер навеса для среднего автомобиля 5*2,3 м, универсальными считаются габариты постройки – 6,6*3,6 м, подходят для микроавтобусов, внедорожников, кроссоверов. Чтобы навес на 2 машины был удобен, но в то же время не занимал дополнительное место на участке, оптимально остановиться на размере – 6,3*5,9 м.

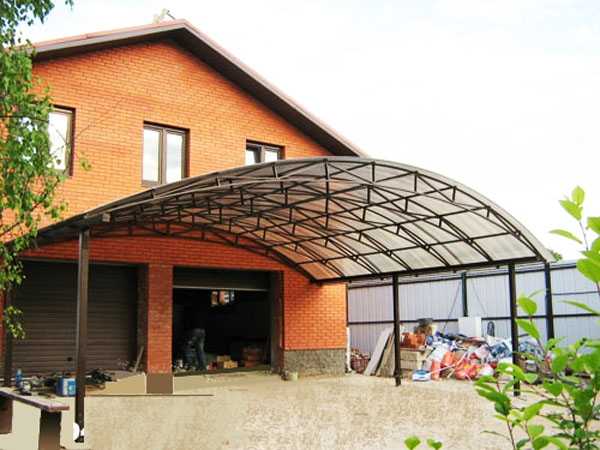

Навесы для машины из поликарбоната, на фото консольная конструкция

Высота навеса напрямую зависит от высоты машины плюс верхний багажник с вещами. Слишком низкий будет неудобен при выходе из машины, поэтому целесообразно сделать высоту 1,9 – 2,2 м, если сделать постройку выше, то осадки будут попадать на площадку.

Строительство навеса для машины своими руками, чертежи стоянки, примыкающей к воротам

По стандартам, размеры навеса под машину должны быть на 1 м больше автомобиля в длину и на 1-2 м в ширину. Навес на две машины по ширине просчитывается так: сумма ширин двух машин + по 1 м с каждой внешней стороны + 0,8 м между автомобилями.

Как сделать навес под машину своими руками, фото-идея простой конструкции под фермой Полонсо

Для самостоятельной постройки готовые проекты с размерами и рекомендациями можно скачать в Интернете. Мы предложили несколько практичных вариантов, как сделать навес для автомобиля своими руками. Если вам не подходит готовый проект можно самому выполнить чертежи на основе уже готового, изменив размеры.

Основные несущие элементы для деревянного навеса под машину

Как построить навес из поликарбоната для машины своими руками

Будем строить простую металлическую конструкцию с односкатной крышей и поликарбонатной кровлей.

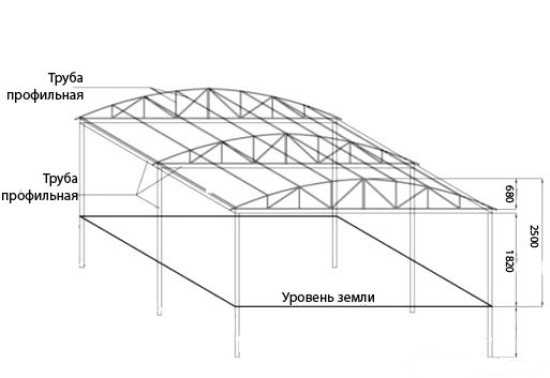

Проект с размерами и материалы для изготовления конструкции

Выбираем место, огораживаем по периметру столбиками согласно чертежу, натягиваем веревку. Снимаем мягкий слой почвы, копаем котлован приблизительно 300 мм в глубину. По бокам через каждые 1,5 – 2 м выкапываем ямы для опорных столбов, глубиной 700-100 мм, зависит от высоты грунтовых вод и характера грунта.

Дно выравниваем, укладываем песок и щебень, слой по 100 мм, утрамбовываем, чтобы не оставалось следов человека среднего веса. Устанавливаем опалубку, вяжем армирующий каркас, для плиты, только рифленые пруты 8-12 мм, ячейка 100*100, 200*200 мм. Отдельно армируем столбы. Для этого на дно ямы наливаем 200 мм бетона, и в него вставляем арматуру, каркасы можно изготовить предварительно, связать пруты в виде столбов и обернуть рубероидом на 2 слоя.

Полезно знать: Можно отдельно не заливать столбчатый фундамент, а сразу бетонировать в землю несущие стойки: металлическую трубу или брус, но такой вариант менее практичен, так как материал в земле будет разрушаться даже с защитным слоем.

Заливаем бетон, для плиты достаточно толщины в 100 мм, ждем становления бетона. Так как основание нагружаться не будет, через неделю можно приступать к основным работам.

С помощью уголков и кронштейнов к столбчатому фундаменту крепим опорные металлические стойки, диаметром 50-100 мм, проверяем вертикаль по отвесу, устанавливаем укосы, чтобы сохранить геометрию. Проверяем высоту столбов, при необходимости подпиливаем, чтобы сохранить уклон крыши.

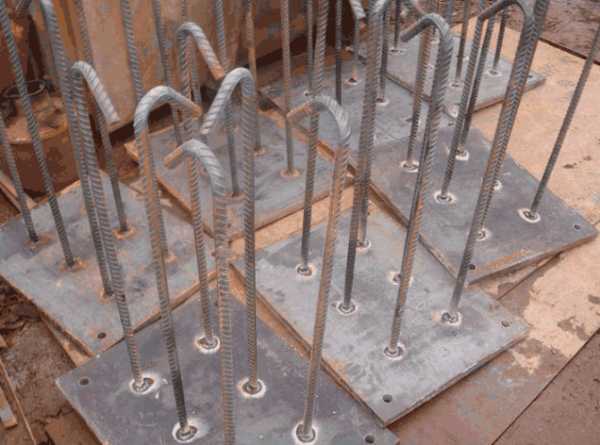

Способы, как закрепить опорные вертикальные стойки

Делаем обвязку по верхним оголовкам, металлопрофилем 40*40 мм привариваем к основанию. Далее крепим дополнительную обвязку, перпендикулярно стойкам, таким образом получаем прямоугольный треугольник для фермы. Используя прокат меньшего поперечного сечения привариваем ребра жесткости стропильной системы. Перпендикулярно укладываем стропила из квадратного металлопрофиля, через каждые 800-1200 мм, навес над краем обвязки 200-300 мм, привариваем. Все детали зачищаем жесткой металлической щеткой, моем растворителем. После высыхания грунтуем и красим.

Вариант простой стропильной системы, которую легко изготовить своими руками

Совет: Крепеж выбирайте из оцинкованной стали, так удастся избежать коррозии и последующего разрушения материалов.

На стропильную систему укладываем лист поликарбоната, лучше использовать сотовый, а не литой, он более устойчив к механическим повреждениям. Удобная толщина листа 6-12 мм, цвет зависит от остального дизайна участка.

Крепим поликарбонат на специальные пресс-гайки, дабы избежать протекание воды, через каждые 300-400 мм. Края закрываем торцевыми планками.

Как правильно крепить поликарбонат к стропильной системе

В этой конструкции поликарбонат можно легко заменить профлистом, подойдет материл толщиной 0,5 мм.

Как правильно крепить профлист

При необходимости такую конструкцию можно обшить по бокам деревянной решеткой либо повесить шторы из тента, брезента, мягкого стекла.

В наших галереях смотрите оригинальные и практичные идеи, как сделать навес для машины. Готовые проекты – это не руководство к действию, а способ вдохновить наших читателей на строительство «домика» для железного коня.

Навесы для машины из профнастила, фото конструкции на металлическом каркасе

setroom.ru

Делаем навес для авто из дерева, поликорбоната

Сразу после постройки дома, а иногда и «до» возникает вопрос с парковкой. Строить капитальный гараж не всегда есть возможность, а вот поставить крышу на столбах — навес — это уже проще и дешевле. Навес для машины может быть отдельно стоящим сооружением. Тогда его располагают во дворе, как правило, недалеко от въездных ворот или гаража. Второй вариант — пристроенный к дому, когда одна или несколько сторон крыши опирается на стену здания. С точки зрения функционала оба варианта равноценны, просто каждый выбирает исходя из личных требований и предпочтений.

Один из вариантов навеса для автомобиля

Размеры

Содержание статьи

Так как габариты автомобилей могут серьезно отличаться, в каждом случае оптимальные размеры определяются в зависимости от имеющегося авто.

Высота обычно в районе 2,5 метров. Этого более чем достаточно даже для внедорожника с загруженным багажником. А для определения длины и ширины навеса, к внешним размерам размерам машины добавляют, как минимум, метр. Согласитесь, вполне достаточно, если до столбов будет расстояние в полметра.

Пример навеса для одной машины

Вот только для защиты от осадков свесы крыши лучше сделать подлиннее: они закроют и от косого дождя и снега.

При определении размеров навеса для двух машин, принимают расстояние между зеркалами заднего вида равными 50 см. Столько же считают до столбов. А длину навеса определяют по наиболее длинному авто.

При расчете ширины навеса для двух машин принимают расстояние между зеркалами заднего вида равное 50 см. До столбов считается тоже по полметра

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

Интересный проект автонавеса из поликарбоната

Его реализация

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской  в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

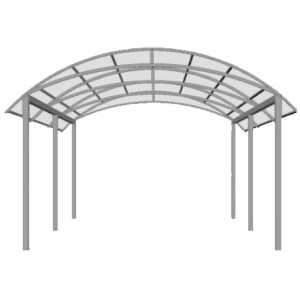

Чертеж навеса со сводчатой крышей

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

Пример устройства двускатной крыши из дерева

>

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Пристроенный к дому навес своими руками (фотоотчет)

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

С мотобуром копать проще))

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Основа под столбы

Шаг установки столбов — 2 метра.

Так выглядит залитый ряд опор под автомобильный навес

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

Столбы прикручены к «пяткам»

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

Запилы на балках

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Уложено ОСБ на крышу

Сбоку  между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской — чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

На навесе танцевать можно

Теперь на стоянке конкуренция.

Готовый навес для машины

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

• профтруба
  • для стоек 80*80 14,6 м;
  • для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
• пескобетон — 3 мешка по 40 кг.
• щебень — 4 мешка по 25 кг.
• сурик — 3 банки по 1 л.

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

Так крепили столбы

Столбы ровняем

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

Привариваем верхнюю обвязку

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

Сборка ферм

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

Нарезаем, складываем, варим

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

Исполнение акробатического этюда

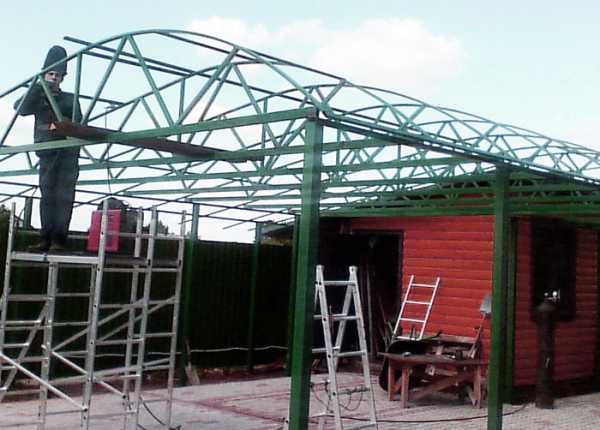

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Прихватываем фермы сразу

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

Все фермы выставлены на одном уровне

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Первый лист закреплен

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Видео по теме

stroychik.ru

Навес для автомобиля своими руками из поликарбоната на дачу: фото, типы

Во время строительных работ на вашем дачном или загородном участке рано или поздно встает вопрос: где или куда лучше всего ставить свою машину? Стоит ли строить большой капитальный гараж или же можно сделать менее бюджетный, но крайне практичный навес под машину? В рамках данной статьи мы подробно рассмотрим как сделать навес для машины на дачу своими руками и расскажем, почему вам стоит остановиться именно на этом варианте.

Навес для автомобиля: фото пристройки к дому

Данный материал условно разделен на две большие главы:

• Первая часть повествует о том, какие вообще существуют укрытия для ваших “железных коней”. Расписана полная классификация, начиная типом кровли и каркаса, заканчивая типом конструкции и материалом из которого она сделана.
• Во второй главе рассмотрим как построить навес для автомобиля своими руками. В качестве объекта мы выбрали арочную конструкцию с каркасом из профильной трубы – наиболее распространенный вариант.

Также вы можете воспользоваться сервисами, разработанными нашей командой:

• Расчет цены на поликарбонат в центральных регионах РФ в зависимости от толщины материала и других параметров.
• Расчет цены на навес в зависимости от его типа и модификации вашей машины.

Навес для автомобиля из поликарбоната на дачном участке – распространенная практика среди людей, ценящих свое транспортное средство. Построить такую конструкцию – задача не сложная, а пользоваться им вы будете довольно долго. При этом, ваш легковой или грузовой авто будет защищен от неблагоприятных природных воздействий.

Почему нельзя оставлять автомобиль без укрытия

Для начала поговорим о технике безопасности. Наверняка вы любите свою машину, и не хотели бы, чтобы она спонтанно вышла из строя. Что может угрожать автомобилю на даче? Град, к примеру, может существенно повредить корпус, а из-за сильных порывов ветра в машину могут попасть ветки и камни, повредив или разбив окна. Избежать этого так просто, достаточно установить небольшой навес над машиной к дому. Проблема решится, а в то время, пока автомобиля не будет, вы сможете устраивать под навесом пикники и вечеринки – эта конструкция многофункциональна.

Варианты дачного навеса для авто

Разнообразие вариантов конструкций заставляет в первую минуту развести руками – какой навес для машины лучше выбрать? Приходится долго думать, рассматривая модели. Однако мы бы посоветовали вам рассматривать данную конструкцию не только с функциональной точки зрения. Не стоит забывать, что эстетическая часть также важна. Строители же скажут вам, что самый лучший навес под машину – это быстрый в постройке. Постараемся определиться – какой подойдет именно для вашего участка.

С металлическим каркасом к дому

По типу конструкции

Определяя тип конструкции, вы должны опираться на габариты вашего автомобиля. Навесы над машиной разделяются по типу конструкции на:

• складные;
• открытые;
• закрытые;
• раздвижные.

Каждый из них обладает как своими достоинствами, так и рядом недостатков.

Складные навесы для авто

Складные навесы для авто будут идеальным вариантом для небольшого участка – по сути, они являются продолжением козырька вашей веранды и без надобности их можно просто свернуть. Данная складная конструкция максимально практична, не занимает много места, однако, вторым подобием беседки он не станет, да и от косого дождя вряд ли вас защитит.

Закрытый навес над машиной

Такая постройка, фактически, является подобием гаража, только с меньшими энергозатратами по ее возведению. Конструкция имеет обшитые стенки, прекрасно вписывается в общий ландшафтный дизайн, напоминая беседку. Ее единственным недостатком можно считать объемность, потому как закрытый навес для машины к дому обычно не примыкает, а как правило является отдельной конструкцией.

Открытый навес для автомобиля

Такой навес для автомобиля представляет собой разновидность крытой беседки, но без обшитых стен. Он легок в установке (вряд ли строительство займет у вас больше дня), кроме того, вы можете использовать его как беседку. Минусы очевидны: такой навес для авто на даче все же не защитит от снега, и не станет убежищем в зимнюю пору.

Навесы для автомобилей: фото варианта для двух транспортных средств

Раздвижной навес под машину

Раздвижной навес под машину – это возможность убить двух зайцев: укрыть машину и не занимать много места на участке. Сложности могут возникнуть на стадии сборки и установки – иногда бывает сложно понять схемы постройки, в особенности если для вас это первый опыт строительства подобных объектов.

Раздвижной вариант навеса

Материал для кровли

Если вы еще не знаете как сделать навес под машину, то теперь пришло время определиться с кровельным материалами. Это важная часть постройки, и подходить к выбору нужно тщательно. Всего существует несколько оптимальных решений:

• поликарбонат;
• металлопрофиль;
• металлочерепица;
• ткань.

Навес для автомобиля из поликарбоната

Дачный навес для автомобиля из поликарбоната – это вариант для тех, кто ценит свое время. Материал практичный и обладает рядом полезных при строительстве свойств:

• небольшой вес;
• малая цена;
• гибкость;
• простота монтажа
• долговечность.

Минусом может быть его неэкологичность. Также при ненадлежащем уходе на данном материале часто появляются царапины.

Металлопрофиль

Этот материал для крыши навеса под машину выглядит более презентабельно, чем поликарбонат, однако, он же и требует больших сих при укладке. Покрывается металлопрофиль полиэстером или пластизолом – это заметно укрепляет его, делая самым надежным. Также можно отметить отличительные особенности:

• устойчивость;
• долговечность;
• прочность.

Минусы у металлопрофиля кроются в цене (материал не дешевый) и в его некоторой “звучности” – капли дождя, попадая на кровлю, могут быть слишком громкими.

Металлочерепица

Выбирая данный материал для крыши будьте уверены в его долговечности и практичности. Данный материал отличают:

• небольшой вес;
• пожароустойчивость;
• привлекательный дизайн.

Тем не менее, у металлочерепицы существует недостаток – материал слишком шумный во время дождя или града.

Из ткани

Навес для машины из ткани лучше всего защитит ваш автомобиль от солнца. Ткань – это тент, он легкий и работать с его установкой достаточно просто. К сожалению, назвать его долговечным вряд ли возможно, потому такой навес нужно будет периодически обновлять – снимать тент и заменять его на новый.

По типу кровли

Материал для кровли выбран и теперь важно решить, какой тип крыши подойдет для вас. Кровля может быть:

• односкатной;
• двускатной;
• арочной и др.

Рекомендуем вам делать выбор, исходя из собственных предпочтений – мы же расскажем о некоторых достоинствах каждой из конструкций.

Проект на одну машину из дерева и черепицы

Односкатный навес

Односкатный навес над машиной является самым экономичный вариантом строительства. Обычно такая конструкция примыкает к дому и прекрасно защищает не только автомобиль, но и вход в дом.

Для того чтобы такая крыша была надежной, придется, однако, серьезно постараться – в основном, озаботиться тем, чтобы угол ската был имел достаточный градус наклона. В противном случае ваш навес для машины с односкатной крышей будет собирать зимой много снега, отчего может просесть или и вовсе обвалиться.

Вариант с односкатной крышей хорош в том случае, если авто у вас небольшого размера.

Двускатный навес

Двускатный навес с крышей из металлочерепицы

Двускатная крыша является более надежным вариантом для зимы. Важно учитывать и тот факт, что на ее постройку материала и времени уйдет несколько больше – чертежи для конструкции будут сложнее. Двускатный навес для авто чаще всего устанавливается на тех дачах, где люди проводят большую часть времени в году, включая зимний период.

Арочный

Арочные навесы под машину выходят дешевле, чем двускатные. Вариантов их конструкций довольно много, но чаще всего такие конструкции делают из профильной трубы 80х80 мм и сотового поликарбоната 8 мм. При этом, чаще всего используются балки: 80х80 и фермы: 60х60/40х20.

По типу каркаса

Одно дело кровля, однако, каркас данного строения немаловажен. Они бывают разнообразными, каждый имеет свои положительные и отрицательные свойства. Различают следующие виды:

• деревянные;
• металлические;
• кирпичные;
• кованные.

Чаще всего выбирается каркас с целью максимального внедрения в ландшафтный дизайн участка (иначе говоря, чтобы он гармонировал с близлежащими постройками).

Деревянный

Каркас навеса для автомобиля из дерева – идеальный вариант для любителей экологичных материалов. Дерево используется довольно часто, и на это есть ряд объективных причин:

• невысокая цена;
• привлекательный внешний вид;
• доступность обработки;
• надежность конструкций.

Мягкая черепица на крыше двускатного автонавеса

Недостатки, однако, также имеются. Нельзя не вспомнить о легкой воспламеняемости и подверженности гниению. Также деревянный навес для автомобиля необходимо постоянно обрабатывать составами против насекомых.

Если вы все же решили отдать предпочтение навесу из дерева, то с основными видами, характеристиками, средними ценами и фотографиями древесины можете ознакомиться в интерактивной форме.

Металлический (профтруба)

Металлическая конструкция – это, в первую очередь, постройка надежная. Металл не боится разрушения, он прочен и с легкостью противостоит непогоде. Также стоит сказать несколько слов о том, что такие навесы обойдутся вам не так уж дорого – если вы выбираете профтрубу как материал, то и сборка не увеличит ваш бюджет.

Недостатком материала будет, конечно, коррозия – придется периодически обрабатывать каркас антикоррозийными средствами.

Кирпичный

Кирпич – материал, навесы с использованием которого больше похожи на добротные гаражи. У кирпича довольно много достоинств:

• прочность;
• малая боязнь перепадов температур;
• стойкость;
• эстетическая привлекательность построек.

Каркас на кирпичных столбиках

К сожалению, недостатков у материала тоже немало: он недешев, и строить из него довольно долго, придется также продумывать фундамент покрепче, потому как постройка будет тяжелой.

Кованые

Кованый навес над крыльцом или отдельно стоящий не только защитит ваш автомобиль, но и создаст во дворе ощущение эстетической гармонии (в особенности, если вы желаете использовать постройку еще и в качестве места отдыха на время отсутствия автомобиля). Минусом может быть высокая продуваемость – такие конструкции редко обшивают, потому защитит вас она разве что от летних дождей, но никак не от осадков зимой.

Строим полукруглый навес для автомобиля из поликарбоната и металла своими руками

Теперь, когда вы знаете о видах навесов, пришло время узнать как сделать навес для машины своими руками из поликарбоната во дворе частного дома. Сделать это проще, чем может показаться на первый взгляд.  Все, что от вас требуется – внимательно следовать инструкции:

• подобрать необходимые инструменты;
• выбрать место на участке;
• подготовить проект и чертеж;
• заложить фундамент;
• установить каркас;
• уложить кровлю;
• уложить пол.

Рассмотрим каждый из этапов по отдельности.

Материал и инструменты

Когда мы строим что-либо на даче (будь это дом, беседка или навес), важно понимать, что качество инструментов и материалов стоит на первом месте . Из плохих материалов добротную постройку не сделаешь, потому несколько раз обойдите магазины в поисках качественных инструментов и материалов. Чтобы построить навес для автомобиля своими руками вам понадобится:

Материалы:

Инструменты:

Выбираем место на участке

При выборе места на участке обратите внимание на расположение самой территории. Для низинных территорий ставить деревянные постройки крайне не рекомендуется – они не простоят долго из-за влажности. Также нужно понимать, что если вы хотели бы установить конструкцию из кирпича, то фундамент для него необходим более обстоятельный, а потому и место стоит выбирать более ровное и желательно без наличия близко залегающих грунтовых вод.

Внимания заслуживает и тот факт, что для автомобиля необходимо не только место в самом навесе, но и участок для того чтобы подъехать к нему и развернуться. Как только найдете на вашем участке такое место – приступайте к проектированию.

Проект и чертеж навеса для автомобиля

Строительство навеса для машины на дачу своими руками требует составления проекта – это следующий этап, и, надо сказать, он не менее важен. Чтобы самому сделать работу, вы должны максимально четко представлять, каких размеров будет постройка (высота, ширина, длина), какую кровлю вы выбираете и каким образом будете ее использовать. Если для себя вы нашли ответы на все эти вопросы, следует разрабатывать чертеж навеса.

#	Описание
1	Поликарбонат
2	Обрешетка
3	Кровельная ферма
4	Связная ферма
5	Стойка

Хороший чертеж под навес для автомобиля своими руками должен содержать в себе несколько проекций. Зарисуйте одну короткую сторону, одну длинную сторону, один вид сверху. В случае, если вы предпочитаете неровность и асимметрию – необходимо указать и это. Занесите размеры, отметьте узлы креплений, оптимальную ширину и высоту (с учетом параметров вашего авто). Чем больше информации вы отобразите на проекте навеса для машины, тем проще будет вам строить в дальнейшем.

Предлагаем ознакомиться с интерактивной формой стандартных размеров разных типов навесов из поликарбоната для авто. А также прилагаем проект-чертеж арочного навеса. (Габариты могут отличаться в зависимости от конкретно вашего плана).



Проект-чертеж арочного навеса

#	Описание
1	Сотовый поликарбонат
2	Обрешетка 40×40
3	Пояса ферм 40х40
4	Ферма арочная
5	Стойка 80х80
6	Опорная пластина 200х200
7	Пояса ферм 30х30
8	Ферма боковая
9	Стойка 80х80
10	Опорная пластина 200х200

Фундамент

Постройка фундамента для автомобильного навеса из поликарбоната своими руками подразумевает пошаговый порядок действий.

1. Выкопать ямы 70-100 см в глубину и 35-40 см в ширину по количеству опор. Предварительно сделать разметку, дабы не ошибиться с местоположением будущих опор.
2. На дно ямок уложить гидроизоляционный материал.
3. Поместить в ямки арматурный каркас 16 мм так, чтобы его крайняя верхняя часть была на уровне земли. Крепление арматуры 16 мм
4. Засыпаете щебень с песком и заливаете бетонной смесью слоями, постепенно уплотняя каждый слой. Срок застывания – 3 дня.
5. Вырезаете из оцинкованной стали 10 мм закладную для фундамента и привариваете её к арматуре после застывания бетона.
6. Просверлить отверстия в закладной для анкеров своими руками (приблизительно 50 мм, в зависимости от анкера). Очистить отверстие от пыли и кусков бетона.
7. В подготовленное отверстие забивать анкер М12х150 легкими ударами молотка, после закрутить гайку ключом. Крепление анкеров
8. Привариваем опоры к закладной под углом 90 градусов.
9. К закладной и опорным столбам необходимо приварить 4 косынки, вырезанные из оцинкованной стали 10 мм. Это делается для большей устойчивости.

Устройство фундамента для навеса

#	Описание
1	Столб
2	Косынки
3	Закладная 10мм
4	Арматурный каркас 16мм
5	Бетон с щебнем

Каркас

1. Проведите расчеты для высоты, ширины и угла наклона арочной фермы. Также рассчитайте параметры исходя из предполагаемого уровня нагрузок. Необходимо помнить, что арочные конструкции, в свою очередь, делятся на: круглая шатровая полигональная
2. Используем пояса ферм (верхний и нижний) 40х40 мм, раскосы 20х20 мм, стойки 80х80 мм.
3. Заложите шаг между узлами, а также количество пролетов. Чем меньше шаг – тем выше прочность кровли, но больше вес. Чем больше вес, тем толще должны быть профильные трубы и прочность фундамента. Рекомендуем шаг для ферм не более 100-140 см для больших размеров и 40-60 см для небольших. Однако не стоит забывать, что тут все зависит от числа пролетов. Каркас фермы полусферы
4. После проведения замеров необходимо определить способ монтажа арочной фермы и каркаса навеса для автомобиля: на земле, или сразу на объекте – в зависимости от габаритов.
5. Для получения точных данных лучшим советом будет воспользоваться инженерным калькулятором или компьютерным алгоритмом. Также можете отталкиваться от показателей СНиП П-23-81.
6. В случае, если ваша арка еще не целостная, а состоит из 2 или 3 частей, можно воспользоваться болтами М12х35 для соединения (либо сварить).
7. Арочные фермы крепите к стойкам с помощью сварочного аппарата либо болтами М12х110. В одиночку данную операцию не проделать, поэтому попросите кого-то о помощи. Воспользуйтесь уровнем и рулеткой дабы проверить правильность этой части каркаса.
8. Направляющие крепятся к верхним частям арок. Вы можете также воспользоваться сварочным аппаратом, либо болтами М10х55.
9. Обработайте поверхность антикаррозийным составом и переходите к монтажу кровли из поликарбоната.

Кровля

1. Выбираем тип профиля для сотового поликарбоната. Чтобы выбрать правильно, необходимо ознакомиться с параметрами ребрами жесткости. Данные приведены в таблице ниже. Рекомендуем для арочного навеса выбрать материал с толщиной 8 мм и радиусом изгиба 1400 мм.

   Тип конструкции	Картинка	Толщина панели, мм	Расстояние между ребрами жесткости, мм	Вес	Минимальный радиус изгиба, мм
   Однокамерная		4	5,7	800	700
   		6		1300	1050
   		8	11	1500	1400
   		10		1700	1750
   Двухкамерная		16	20	2700	2700
   Усиленная		10	16	1700	1750
   		16		2700	2800

2. Важным моментом является то, что для разных конструкций навесов подходит разный поликарбонат. Посмотреть на тип кровли навеса в зависимости от толщины панели можно ниже.
   Козырек 6 мм Арочный 8 мм Наклонный 10 мм Горизонтальный с уклоном 16 мм
3. Как правило, длина панелей 6 или 12 метров, а ребра жесткости расположены по длине листа. Используйте данные, чтобы рассчитать количество поликарбоната для кровли.
4. Нарезаем поликарбонат на отдельные прямые части большой длины с помощью болгарки. Для начала сделайте разметку где будем нарезать, только после приступайте к работе. Нарезать листы на 10-15 см длиннее дуги арки.

Важно: Болгарка должна быть с режущим кругом и частыми зубцами. Резать на низких оборотах и строго между ребер жесткости – в таком случае разрез получится ровным и правильным.

Разметка сотовой панели Начало резки листа Завершение резки поликарбоната

После проделанной работы пришло время узнать как крепить поликарбонат к металлическому каркасу.

1. Для соединения листов потребуется специальный разъемный соединительный профиль. Приобретите его отдельно. Не забывайте, что нужно оставлять компрессионные зазоры, так как при изменении температур поликарбонат имеет свойство расширяться. Разъемный соединительный профиль

   #	Описание
   1	Поликарбонат
   2	Разъемный соединительный профиль
   3	Профтруба 80х80 мм
   4	Винт
   5	Термошайба

2. Для непосредственного крепления используйте термошайбы (советуем подобрать по цвету к поликарбонату). Они крепятся специальными сверлами-коронками из расчета 6 шт на 1 квадратный метр. Для разной толщины материала потребуются термошайбы разной длины. Смотрите таблицу ниже.


   Толщина сотового поликарбоната, мм	Минимальная длина самореза, ширина 4,8; мм	Минимальная длина самореза, ширина 5,5; мм
   4	25	25
   6	25	25
   8	32	32
   10	32	32
   16	38	38
   25	45	45
   32	50	55

3. Первые отверстия сверлите не ближе, чем 45 мм от края листа, дабы слой не растрескался. крепление поликарбоната к профильной трубе

   #	Описание
   1	Арка
   2	Поликарбонат
   3	Винт с термошайбой
   4	Стяжка
   5	Винт
   6	Фиксатор
   7	Термошайба
   8	Стяжка

4. На торцы поликарбоната следует надеть торцевые профиля.

Чем выложить пол под навесом

Финальный этап в строительстве навеса для машин из поликарбоната – укладка пола. Обратите внимание: декоративная составляющая здесь будет уходить на задний план, потому как важно, чтобы по полу можно было проехать на автомобиле – следовательно, материал должен выдерживать серьезные весовые нагрузки.

Односкатный из профтрубы

Идеальным вариантом будет каменный или просто бетонный пол. Для его установки вам необходимо выкопать яму глубиной до 40 см, засыпать ее песком и щебнем, после чего залить бетонной смесью. Чтобы получившийся участок просох равномерно, используйте старую ветошь, чтобы накрыть бетон.

Эксплуатация

Сделать навес для автомобиля из поликарбоната своими руками еще не все, некоторые хлопоты все же останутся. Деревянные конструкции будут требовать обработки древесины и покраски. Металлические необходимо покрывать раствором от ржавчины. Конструкции из пластика могут продырявиться со временем – необходимо их либо заменять, либо латать. Как сделать процесс обслуживания более эффективным – зависит от конкретного типа навеса.

Цена на сотовый поликарбонат

Навес для автомобиля: варианты фото

Если мы вдохновили вас на создание собственной постройки, но вы пока не решили, какой навес для авто из поликарбоната будет для вас наилучшим вариантом, мы готовы показать вам наиболее интересные и оригинальные модели. Думаем, что среди них вы найдете если не собственную будущую постройку, то, как минимум, множество идей для ее создания.

Вывод

Как вы и сами убедились, постройка дачного навеса для авто – это занятие, которое не будет сложным даже для начинающих строителей. Надеемся. что наши советы помогут вам поставить на участке самый красивый и прочный навес.

tvoidvor.com

Как сделать навесы для машины на даче из поликарбоната, дерева и металла

Задача защиты кузова автомобиля от солнечного света и атмосферных осадков может решаться разными способами. Один из самых недорогих вариантов – это навес для машины, возведённый из доступных строительных материалов. Подобные конструкции отлично зарекомендовали себя и широко применяются в загородных домах и на дачных участках, которые используются преимущественно для отдыха в выходные дни и во время отпуска.

Деревянный навес для машины

Основная функция такого сооружения состоит в обеспечении сохранности наружных поверхностей кузова автомобиля от внешних факторов. Главным врагом металла является влага, которая выпадает в виде дождя или снега. Особенно большие проблемы могут возникнуть в зимний период, когда происходит образование наледи на стеклах и лакокрасочных покрытия. При затекании талой воды в ручки для открывания дверей с последующим замерзанием возникают сложности с доступом внутрь.

Жёсткий ультрафиолет приводит к быстрому выгоранию красок и утрате автомобилем товарного вида. С учётом перечисленных факторов и принимается решение о возведении навеса той или иной конструкции. На начальном этапе формулируются технические требования к сооружению, и уже исходя из них, можно приступать к проведению проектных работ и выбору основного строительного материала.

Навес для автомобиля из поликарбонатаВернуться к оглавлению

Содержание материала

Определение характеристик навеса и разработка конструкции

Сооружения, возводимые для защиты транспортных средств, должны отвечать целому ряду технических и технологических требований:

• достаточные размеры навеса для свободного размещения автомобиля;
• надёжная защита от попадания на машину влаги, особенно при осадках с боковым ветром;
• предохранение от прямых солнечных лучей в разное время суток;
• беспрепятственный въезд и выезд;
• обеспечение свободного доступа к машине со всех стороны;
• гармонично вписываться в оформление территории дачного участка или загородного дома;
• простота конструкции;
• невысокие затраты на приобретение строительных материалов и монтажных работ.

Перед тем как начать строить навес для автомобиля, необходимо в первую очередь выбрать основной материал для несущей конструкции. Сооружение в общем виде представляет собой кровлю, смонтированную на опорах. Для изготовления столбов можно использовать:

• деревянные балки;
• профильный металлопрокат;
• асбестоцементные трубы.

Несущие конструкции данного навеса, выполненные из асбестоцементных труб

При выборе определённого материала учитываются такие факторы как стоимость, технологичность, сроки службы и возможность проведения работ без привлечения квалифицированного персонала.

Практика показывает, что отказ от услуг наёмных работников позволит уменьшить конечную цену навеса практически вдвое.

Конструкции сооружений, обеспечивающих защиту транспортного средства, многообразны и во многом зависят от используемых материалов. В рамках статьи будут рассмотрены наиболее популярные их виды. Главным критерием при определении требований и параметров навеса преимущественно является его стоимость. Оттого и размеры таких сооружений делаются минимальными, и материалы используются в основном недорогие.

Самый дешёвый навес для машины, который можно очень быстро сделать рядом с дачейВернуться к оглавлению

Как построить недорогой навес для машины своими руками

Проектирование и выбор материалов

После определения основных требований к навесу, можно приступать к планированию. Сравнительно недорогой навес для машины своими руками построить вполне реально. При проектировании в таком случае следует учитывать имеющиеся в наличии инструменты и оборудования, а также навыки работы с разными строительными материалами. Особенно это касается металлообработки, а точнее, применения электросварки.

Совет. При определении места размещения навеса следует учитывать его положение относительно ворот.

Идеальным вариантом будет такое положение сооружения, при котором водителю не нужно будет совершать никаких манёвров, то есть прямо напротив въезда. В некоторых случаях есть возможность пристроить навес непосредственно к глухой стене жилого или служебного строения. Машина со стороны дома получит максимальную защиту.

Выбор строительных и кровельных материалов для сооружения определяется с учётом финансовых возможностей. Самыми недорогой и простой в обработке является древесина, из которой можно сделать и опоры и каркас для крыши. Слабым местом пиломатериалов является место контакта с грунтом. Под воздействием влаги дерево быстро теряет прочность и разрушается.

Металлический навес для автомобиля обладает большей прочностью и долговечностью. Вместе с тем стоимость стального проката для каркаса значительно выше дерева.

Металл сложнее в обработке, для соединения деталей между собой может использоваться электросварка или болты с гайками. При таком способе монтажа широко используются накладные пластины и откосы треугольной формы из стального листа.

Совет. Компромиссным решением при строительстве навеса может быть комбинирование материалов между собой.

Опоры можно сделать из металла: например, труб стальных водопроводных диаметром от 50 мм до 100 мм, или стальных профилей прямоугольного либо квадратного сечения. Другой вариант: несущие детали делаются из асбестоцементной трубы сечением 100-150 мм, которая при правильной установке будет служить длительное время.

Комбинированный навес для автомобиля, сделанный по данной технологии

В качестве покрытия для кровли может быть использован и шифер, и ондулин, и мягкая битумная черепица. Выбор обычно определяется исходя из выделенных на строительство средств. Самый дешёвый материал – шифер, но он имеет большой вес и со временем покрывается мхом. Хороший вид и отличные характеристики имеет металлочерепица или профилированный стальной лист с порошковым покрытием.

Определение размеров и проектирование несущей конструкции

Среднестатистическая семья обычно имеет один легковой автомобиль. Для его комфортного размещения потребуется сооружение длиной не менее 6-7 метров и шириной порядка 4 метров. Высота внутри должна быть не меньше 2000-2200 мм, при определении этого параметра следует исходить из максимальных габаритов машины. При этом учитывается и вылет антенны, чтобы избежать её поломки при въезде и выезде.

На чертеже показаны минимальные размеры, необходимые для навеса

Если планируется навес на две машины, то при разработке его конструкции учитывается способ размещения транспортных средств. Транспортные средства могут ставиться друг за другом в длину, соответственно, необходимо увеличение этого размера как минимум вдвое. В случае если машины планируется ставить рядом, то сооружение соответственно расширяется с установкой дополнительных опор посредине.

Просторный навес для двух машин

Крыша устанавливается на столбах количество и сечение, которых напрямую зависит от общего веса стропильной системы и кровельного материала. Минимальная масса у сухой древесины и стального профиля малых размеров. Сравнительно недорого обойдётся навес под ондулином, смонтированный на сплошном деревянном настиле. Крышу для экономии материала лучше делать односкатную с небольшим козырьком с противоположной стороны.

Чертёж и схема устройства деревянного навеса для машины

Такая схема позволяет использовать простейшую конструкцию из двух продольных балок и восьми десяти поперечных, которые одновременно являются и стропилами. Уровень столбов с высокой стороны должен быть как минимум на 10 % выше противоположной. Это необходимо для создания уклона для стока дождевой воды и схода снега. Короткие стропила козырька крепятся с одного конца к балкам перекрытия, а с другого удерживаются распорками.

Хороший вид имеет навес для машины из поликарбоната установленный на каркасе из профильной трубы. Этот материал способен без малейшего снижения прочностных характеристик изгибаться. Это его свойство позволяет устанавливать навесы полукруглой формы. Подобные сооружения чрезвычайно легки на вид и превосходно вписываются в стилистику оформления территории двора.

Вернуться к оглавлению

Специфика проведения работ при использовании разных материалов

1. Подготовка к возведению защитного сооружения начинается с расчистки и выравнивания разметки площадки. С участка удаляется вся растительность, в будущем желательно уложить тротуарную плитку или залить бетонную стяжку. При проведении планировочных работ применяется шнур строительный и колышки. По обеим сторонам площадки выкапываются ямы диаметром 150-200 мм и глубиной в 0,4-0,5 метра. Количество шурфов должно соответствовать числу опорных столбов.

2. В случае если делается навес для машины из металла, столбы устанавливаются и бетонируются без дополнительной защиты. При использовании деревянных опорных элементов, нижнюю их часть необходимо пропитать влагоотталкивающими составами. Это может быть и расплавленная строительная смола, и гудрон, и другие специальные химические соединения. Перед установкой асбестоцементных труб полость в нижней части предварительно заполняется бетоном.

3. При установке опор вертикальность их контролируется при помощи строительного уровня. Работы ведутся сначала по угловым столбам, положение в пространстве которых тщательно выверяется. Верхние срезы их выставляются с использованием гидравлического уровня. Между ними по верху и низу натягиваются шнуры – это значительно упрощает дальнейшие работы по установке промежуточных опорных элементов.

4. Следующим этапом на верхние срезы укладываются продольные балки. Крепление этих деталей к опорам осуществляется разными способами. Если материалом обоих элементов является металл, то они просто привариваются. Деревянный брус желательно крепить при помощи двух накладных деталей, изготовленных из стального листа или полосы. Вместо гвоздей рекомендуется применять самонарезающие шурупы соответствующего размера, а также шпильки с гайками.
5. На балки укладываются стропила и надёжно с ними соединяются. Установка этих элементов производится с шагом в 0,8-1 метр. К верхнему краю длинных стропил присоединяются короткие и фиксируются в пространстве распорками. Теперь можно приступать к укладке настила поверх балок перекрытия. Для удешевления можно использовать сравнительно недорогую необрезную доску – шалёвку.
6. Завершаются строительные и монтажные операции укладкой кровельного материала. При этом следует строго руководствоваться указаниями компании производителя. Например, для крепления ондулина применяются специальные гвозди с обратной насечкой на стержне. Такой крепёж обеспечивает высокую прочность соединения листа с настилом основы. Также можно сделать кровлю из поликарбоната, как показано на фото и видео выше.


Оригинальный навес для машины из дерева получится, если пиломатериал предварительно подготовить. Обработка морилкой придаст сооружению необычный вид, а вскрытие поверхностей прозрачным лаком позволит сохранить неповторимый природный рисунок натурального дерева. Повысить прочность древесины можно и её обжигом, для чего используется паяльная лампа или промышленный фен. Разогрев осуществляется до потемнения материала, но не допускается его обугливание.

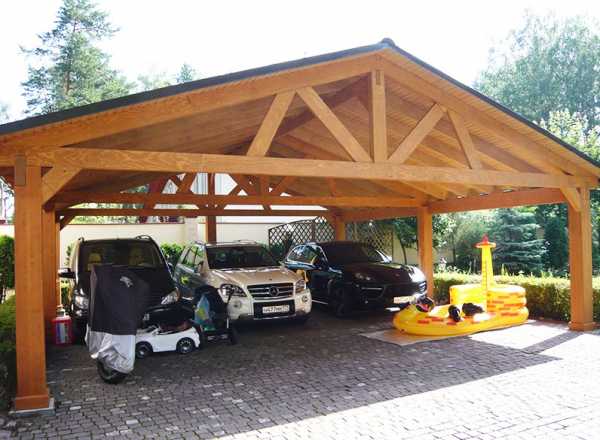

Оригинальный деревянный навес на две машины

Проектов навесов для защиты автомобилей от солнца и дождя великое множество. Каждый владелец сам выбирает наиболее подходящую для себя конструкцию. Придумать собственное оригинальное сооружение даже при минимальных навыках относительно несложно. Воплощение задумки в жизнь – вопрос времени и относительно небольших затрат.

Каждый уважающий себя мужчина может сделать навес для машины на участке своими руками из доступных материалов. При обдумывании замысла на начальном этапе особое внимание следует уделить способу соединения деталей. Практика показывает, что соорудить крышу над машиной можно и без какого-либо сложного оборудования. Навес для транспорта позволит дольше сохранить его внешний вид.

proekt-sam.ru

Навес для автомобиля своими руками: пошаговая инструкция

Навес для автомобиля на даче – полезное и удобное приспособление. Он защитит автомобиль от прямых солнечных лучей, атмосферных осадков, а также дополнит приусадебную территорию интересным элементом дизайна. Мы расскажем, как соорудить навес для автомобиля своими руками, и какой материал лучше всего подойдет именно для вашего участка.

1. Основные виды конструкций
2. Какой размер выбрать?
3. Пошаговая установка навеса для автомобиля
4. Навес для автомобиля из поликарбоната
5. Деревянный навес для автомобиля
6. Навес из профнастила

Основные виды конструкций

В зависимости от особенностей конструкции выделяют несколько вариантов:

• Арочный тент. Имеет необычный и приятный внешний вид и хорошие прочностные характеристики. Крыша в форме арки позволяет осадкам в виде снега и дождя беспрепятственно скатываться. Существуют типовые формы и размеры, а также индивидуальные решения для проектов. Для монтажа необходимы металлические столбы-опоры: 6 штук – для отдельной конструкции, 3 штуки – для тента, пристроенного к жилому строению.

• Односкатный навес для автомобиля. Представляет собой отдельный тент или пристройку к жилому деревянному дому.

• Навес для авто с двумя скатами. Имеет две плоскости, что позволяет всему сооружению выдерживать большие нагрузки. Огромным преимуществом является и то, что крыша не задерживает грязь и атмосферные осадки.

Какой размер выбрать?

Чтобы правильно выбрать параметры тента для транспорта, следует определить целевую направленность. Размеры навеса для автомобиля напрямую зависят от того, на какое количество автомобилей рассчитана сама стоянка.

Рассмотрим несколько примеров (длина/ширина):

• небольшая машина – 5 и 2,5 метров;
• авто больше среднего – 6,5 и 3,5 метров.

 Для определения высоты конструкции учитывается высота самой машины и груза, который предполагается перевозить на ней. Чересчур высокой ее делать тоже не стоит: сильный порыв ветра может с легкостью перевернуть сооружение, если оно дополнительно не утяжелено. Оптимальная высота – около 2.5 метров.

Пошаговая установка навеса для автомобиля

Стоянку для машины с крышей можно соорудить самостоятельно, достаточно иметь под рукой необходимые инструменты. Этапы строительства примерно одинаковы для любого типа кровельного покрытия, поэтому рассмотрим важные моменты возведения тента.

1. Основа всего – фундамент

Фундаментную основу можно создать в нескольких вариациях. Самый простой способ – покупка готовых блоков и присоединение к ним опор-столбов с помощью крепежных деталей.

Второй способ также выполним: выкапывается углубление метровой глубины, устанавливаются стойки-опоры и заливается раствор бетона. При желании и наличии финансовых возможностей, площадку можно украсить тротуарной плиткой.

Сборка каркаса

При первом способе обустройства фундамента каркас устанавливается практически сразу после надежной фиксации стоек.

При втором способе следует выждать определенное время, пока фундаментная основа полностью затвердеет (около 7 дней). В жару застывающий бетон следует периодически смачивать водой. Так можно избежать дальнейшего растрескивания основы.

В качестве материала для каркаса подойдут деревянные балки или профиль из металла. И у балок, и у профиля сечение должно быть меньше, чем у опорных стоек. Это позволит снизить нагрузку. Первым делом связываются стойки, сверху закрепляются балки. Последний этап – изготовление обрешетки и сборка стропильных ног.

Установка кровли

Монтаж кровельного материала – окончательный, но далеко немаловажный шаг. Рассмотрим каждый вариант отдельно.

Навес для автомобиля из поликарбоната

Один из распространенных и популярных тентов, которые часто используют дачники и владельцы загородных домов. О различных конструкциях для дачи, которые можно построить своими руками, мы писали ранее. Подобный материал может быть монолитом или состоять из ячеек. Их различия такие:

• Благодаря ячеистой структуре сотовый поликарбонат имеет небольшой вес и удобен при установке. Монолитная основа сможет выдержать большое давление и нагрузки.
• Ячеистый материал дешевле стоит, но и срок службы у него существенно меньше.
• Монолит устанавливают на прочный и надежный каркас, для сотового – достаточно использовать опоры небольшой толщины.

После того, как вы выбрали подходящий материал, следует приступать к его монтажу. Параметры листа определяются размерами самой конструкции. Отрезать его следует специально предназначенным для этого электроинструментом.

Важно! Если для кровли применяется сотовый поликарбонат, то нельзя допускать попадания воды в каналы. Листы следует расположить перпендикулярно по отношению к земле. Если данные меры вовремя не предпринимать, то скопившаяся влага перемешается с пылью, тем самым нарушится привлекательность навеса. Монолитное покрытие не имеет подобных проблем.

Далее идет сама установка листа:

1. После нарезания поликарбоната делают отверстия, предназначенные для крепежных деталей. Это необходимо сделать до начала процесса монтажа.
2. Диаметр для отверстий в листах выбирается больше, чем сами метизы. Так делают потому, что сам материал при высоких или низких температурах меняется, а если диаметры будут соответствовать друг другу, то в местах крепления появятся трещины или сколы.
3. Низ листов закрывают специальной лентой с перфорацией, верх – цельной.

Деревянный навес для автомобиля

Каждый владелец участка хочет, чтобы окружающие основное жилое строение элементы хорошо гармонировали с общей стилистикой и дополняли дизайн территории. Здесь на помощь приходят навесы для авто из дерева. Конечно, все понимают, что не вся конструкция состоит из пиломатериалов, а только определенные ее части: каркас, опорные столбы и обрешетка. Для кровли используют шифер (или еврошифер) или поликарбонат.

Чтобы дерево не впитывало влагу и со временем не испортило внешнего вида, его покрывают специальными антисептическими и антипиреновыми составами.

Навес из профнастила

Профнастил имеет все необходимые качества, которыми должен обладать материал для кровли дачного тента.

Есть несколько особенностей, которые стоит учитывать при возведении конструкции:

• листы укладываются исключительно внахлест;
• для фиксации требуются специальные саморезы с оцинковкой;
• для предотвращения механических повреждений материала в процессе работы используйте шайбы-прокладки;
• сначала профнастил закрепляется по краям и только потом по всей поверхности крыши.

Стройте навес для своей машины строго по инструкции, и у вас все получится!

Понравилась статья? Поделитесь ею с друзьями!

Смотрите также:

Комментировать

comments powered by HyperComments

glavstroy365.ru

Навес для машины (90 фото): компактное укрытие для авто

Навес для машины, пристроенный к дому

Размещение машины – один из важных вопросов, которые необходимо предусмотреть, занимаясь планированием территории участка. Навесы для авто на даче станут прекрасной альтернативой привычному гаражу.

Содержание

Навес для машины — как часть современного дома

Навес для машин с несущей и вспомогательными опорами

Навес для машины с деревянной стенкой

Обеспечивая достаточно надежную защиту от непогоды и солнца, навес позволит, при необходимости, даже под дождем провести небольшой ремонт. Кроме того, гараж – строение капитальное, а поэтому потребует больших затрат и займет много места. Навес – и существенно дешевле, и места занимает мало, и, при необходимости, может быть демонтирован и перенесен в другое место.

Навес для машины с металлическим каркасом у одноэтажного дома

Навес без опор, подвешенный креплениеями к дому

Дом с навесом для машин

Дом с навесом для машины: подбираем варианты

Навес может быть как частью дома (пристроенный), так и отдельно стоящим. Важно, чтобы навес для машины в экстерьере гармонично сочетался с остальными элементами.

Роль навеса для машин играет часть дома

Навес для машин с несущей и вспомогательными опорами

Односкатный навес для машин с дорогой, вложенной бетонными плитами в гравии

Навес для машин с пешеходной дорожкой от навеса к дому

Поэтому деревянный навес для машины возводят, если основной дом – деревянный (брусовый, оцилиндрованное бревно). Он достаточно долговечный (при регулярной обработке защитными составами может прослужить 20-30 лет), может быть построен самостоятельно, без привлечения дополнительного оборудования, в качестве покрытия используют металлочерепицу, поликарбонат, ондулин и т.д.

Визуально монолитный деревянный навес

Деревянный навес с деревянными бортиками

Деревянный навес у деревянного дома

Для домов в современном дизайне больше подойдет металлический навес для машины, его возводят из профильных труб, уголка, швеллера и т.д. Такая конструкция оптимальна для небольшого участка – составляющие её элементы имеют небольшую толщину, а если использовать для кровли поликарбонат, то такая конструкция не будет загромождать пространство, взгляд будет просто скользить сквозь нее.

Металлический навес с кровлей из поликарбоната

Навес из металлического каркаса, выкрашенный в голубой цвет

Навес из металлического каркаса с крышей, оборудованной под террассу

Есть несколько самых популярных форм кровли навеса:

• односкатный навес для машины – самый простой для монтажа, обычно используется при строительстве навесов, пристроенных к дому. Среди недостатков следует отметить малый угол наклона, что может привести к скоплению на относительно ровной поверхности снега, листьев и прочего мусора. Именно поэтому при проектировании следует учесть возможность возникновения избыточного давления, чтобы не допустить деформации или повреждения конструкции

Односкатный навес

Односкатный навес, пристроенный к дому

Односкатный навес покрытый шифером

Монолитный навес с одной несущей опорой

• двускатные – они более практичны, чем односкатные. Чаще всего – это отдельно стоящие конструкции, для их постройки потребуется определенный опыт и умение правильно рассчитать возможную нагрузку

Деревянный двускатный навес

Двускатный навес, пристроенный к боковой стене дома

Навес, встроенный между гаражом и подсобным помещением

• арочные – оптимальное решение, так как за счет хорошей устойчивости они отлично справляются со снеговой нагрузкой, выдерживают сильные порывы ветра.

Массивный арочный навес

Наклонный арочный навес

Типовой проект навеса для машины представлен на рис 1.

Рис1.. Схема навеса для машины

При проектировании навеса для машины чертежи должны предусматривать еще несколько деталей:

• электричество – освещенная парковочная зона значительно повысит безопасность вождения. Включение освещения может быть различным, например, датчик, который реагирует на открытие ворот. Или датчик движения, установленный непосредственно под навесом – совмещенный с таймером, он будет включать подсветку на время, достаточное для парковки, а также для того, чтобы водитель взял вещи и вошел в дом. Кроме того, наличие подсветки позволит провести мелкий ремонт автомобиля даже ночью. Не помешает вывести и одну-две розетки, чтобы подключать дополнительное оборудование, например, пылесос или моющую станцию. При этом надо учесть, что потребуется специальная дополнительно защищенная электропроводка и светильники для улиц

Навес для двух машин, пристроенный к двухэтажному дому

Деревянный навес со встроенными светильниками

Навес для машины с крышей из солнечных батарей

Навес для машин в нише современного дома

• водоснабжение и дренаж – даст возможность помыть машину, при этом вода будет отводиться от района парковки

Односкатный навес с подсобными помещениями

Односкатный навес. пристроенный к дому

Навес и дом с одной крышей

Как сделать навес для машины: основные этапы

Прежде всего, определяемся с размерами навеса, которые будут зависеть как от габарита машины, так и от количества авто. Для размещения одной машины (если только речь не идет о представительских лимузинах или крупногабаритных пикапах) будет достаточно навеса размером 3х4м. Для двух машин (одна – семейный автомобиль, вторая, чуть поменьше, городское авто) подойдет навес с размерами 5х6 м.

Навес со стеклянной кровлей для одной машины

Навес для для двух машин

Возведение навеса для машины можно разделить на следующие этапы (устанавливаем металлический каркас):

• пол – для легкового автомобиля подойдут брусчатка или плитка, укрепленные на основании, георешетка или бетонная плита. Для тяжелых автомобилей (внедорожников) придется сделать монолитную железобетонную плиту. Для этого на глубину штыка лопаты (20-25 см) по всей площади запланированной стоянки снимают грунт, затем насыпают песчаную подушку (порядка 15 см) и хорошо утрамбовывают (можно хорошо пролить песок водой). После этого укладывают гидроизолятор (рубероид, гидроизол), чтобы защитить бетон от возможного подъема грунтовых вод. Кроме того, при этом экономится бетон, ведь водно-цементный раствор не уходит в почву. Устанавливают опалубку, укладывают армирующую сетку, насыпают щебень и заливают бетон (рис.2)

Рис. 2. Бетонирование площадки

Летом для окончательного затвердевания потребуется неделя, на протяжении которой бетон необходимо поливать водой, чтобы избежать его растрескивания

Бетонная площадка и дорога ведущая к ней представляют собой одно целое

Навес со входом в дом в одной из стен

• установка опор – здесь возможно несколько вариантов. Опоры, к которым будет крепиться каркас, могут быть забетонированы одновременно с укладкой пола. Другой вариант – стойка навеса с приваренной пяткой может крепиться анкерами к бетонному основанию (рис. 3)

Рис. 3. Стойка с приваренной пяткой

Если бетонирование пола не проводится, можно купить уже готовые ЖБ фундаментные блоки, к которым при помощи уголков и кронштейнов будут крепиться (привариваться) опорные столбы (рис. 4).

Рис. 4. Установка опор в с использованием бетонных блоков

Если на площадке укладывается плитка, то с помощью бура можно выкопать ямы (рекомендуемая глубина – 1м), вставить опорные стойки и забетонировать их.

Опорные стойки забетонированы в грунте

Деревянный навес с опорами, забетонированными в грунте

• устройство каркаса – сначала устанавливают опорные стойки, выравнивая их по уровню. Затем к стойкам крепится верхний ярус, к которому привариваются фермы. При расчетах и установке навеса нельзя пытаться сэкономить на поперечинах и фермах, ведь зимой, когда выпадет снег, основная нагрузка приходится не на покрытие, а на каркас. Большой запас прочности конструкции особенно важен для навесов с малым углом наклона кровли – на такой поверхности снеговая нагрузка будет особенно велика.

Навес с несколькими опорными стойками

Навес для машины, слитый с бетонной стеной

Чем меньше будет площадь ячейки навеса, тем большее давление она сможет выдержать. Обычно для набора каркаса используют профильные трубы: стойки – 80х80мм или 100х100 мм, поперечины – 40х80 мм, гнутая ферма – 40х40 мм. Фермы монтируют с шагом в 1м, поперечные стропила – с шагом 50 см. Для сложных конструкций можно воспользоваться специальной программой, проводящей расчет ферм и стропил, но лучше обратиться к специалисту.

Частично крытый навес для нескольких машин

Навес с несколькими опорными стойками и опорной стеной

Совет! Когда все узлы и детали конструкции собраны и закреплены, весь каркас тщательно зашкуривают и окрашивают

• монтаж кровли – можно использовать поликарбонат, профнастил, тент или металочерепицу.

Навес с кровлей из поликарбоната

Навес со стеклянной кровлей

Крыша навеса сделана по типу перголы

Выбор материала для кровли стоит рассмотреть подробнее:

• навесы для машины из поликарбоната – материал прост в работе и приемлем по цене, и это далеко не все преимущества. Он очень легкий, поэтому не потребует мощного фундамента и стоек, но при этом способен выдержать большие (как пиковые, так и статические) нагрузки, не пропускает ультрафиолет (машина не будет перегреваться), может иметь различный цвет и, соответственно, светопроницаемость. Поликарбонат очень гибкий, гармонично сочетается с навесами из дерева, ковки или металла, что дает возможность создавать как лаконичные и строгие, так и причудливые сложные конструкции

Навес с настилом из поликарбоната

• навесы для машины из профнастила – быстро монтируется, благодаря простоте все операции можно провести самостоятельно, практичный в использовании, достаточно легкий и средний по затратам. Листы необходимо укладывать с небольшим нахлестом, фиксируя их оцинкованными саморезами

Навес для машины с кровлей из профнастила

• навес из металлочерепицы – достаточно тяжелое покрытие, поэтому конструкция будет близка к капитальной. Чаще всего металлочерепицу используют, когда навес под машину пристроен к дому, крыша которого плавно переходит в крышу навеса

Двускатный навес с кровлей из металлочерепицы

• тент – простейший навес, который можно рассматривать как временный вариант. Хотя если использовать прочный, прорезиненный брезент, закрепляемый на каркасе, то такой навес может прослужить 5-7 лет

Навес из тента

Навес из двухуровневого тента

Совет! Чтобы навес гармонично сочетался с остальными элементами ландшафтного дизайна, навес можно задекорировать, используя каркас как перголу, высадив вьющиеся растения: клематис, плетистую розу и т.д.

Навес является продолжением дома

Металлический навес обвивается газонным цветком

Просмотр фильма на боковой стене дома с навесом для машин

happymodern.ru

Навес для машины своими руками

Владеете транспортным средством, хозяйственной техникой, всевозможными прицепами и прочими подобными приспособлениями? Поздравляем! Это вещи полезные и нужные. Чтобы они как можно дольше сохраняли свою работоспособность и служили максимально длительный срок, нужно создать должные условия для их хранения. Как минимум – обеспечить надежную защиту от атмосферных осадков.

Навес для машины своими руками

С этой задачей замечательно справится свободностоящий навес на деревянном опорном каркасе с двускатной крышей. Его мы и построим.

Порода древесины	Твердость (по Бринеллю)	Плотность (кг/м3)	Стабильность	Тенденции изменения цвета
Береза	3,0	600	средняя	цвет становится глубже
Лиственница	2,6	500	хорошая	приобретает оттенки серого
Дуб европейский	3,7	700	хорошая	цвет становится глубже
Ясень	4,0	700	средняя	от светлого до соломенного, желтовато-коричневого
Груша	3,3	680	средняя	краснеет
Вишня	3,0	580	хорошая	от светло-розового до глубокого красноватого оттенка

Содержание статьи

Конструкция навеса

Навес

Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.

С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.

Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.

Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.

Схема навеса

Строим навес: пошаговая инструкция

Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.

Делаем углубления для установки опор

Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.

Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.

Готовим бетон

Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.

Способы установки опорных столбов

Кронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетон

Колонны

Колонны

Установка опорных столбов (фундамент)

Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.

Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.

Установка опорных столбов

Столбы

Столбы

Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Верхняя обвязка

Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.

Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.

Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.

Стропильные фермы

Стропильные фермы

Фермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Фермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии

Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.

Обшиваем установленные фермы доской ОСБ

Торцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.

Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Облицовываем кровлю металлочерепицей или другим материалом

Узнайте более подробно из нашей новой статьи — устройство кровли из профлиста по деревянной обрешётке с пошаговой инструкцией.

Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.

Марка	Габаритная ширина листа, мм	Полезная ширина листа, мм	Высота профиля , мм	Толщина металла, мм
С-8	1200	1150	8	0,4-0,8
С-10	1155	1130	10	0,4-0,7
С-15	1200	1150	15	0,4-0,8
С-18	1150	1100	18	0,4-0,8
С-20	1150	1100	20	0,4-0,8
С-21	1051	1000	21	0,4-0,8
С-44	1047	1000	44	0,5-0,8
МП-18	1150	1100	18	0,4-0,8
МП-20	1150	1100	18	0,4-0,8
МП-35	1076	1035	35	0,5-1
Н-60	902	845	60	0,5-1
Н-75	800	750	75	0,7-1,2
Н-114	646	600	114	0,7-1,2
НС-35	1100	1035	35	0,5-1
НС-44	1050	1000	20	0,4-0,8

Устанавливаем водоотвод

Он будет пластиковым.

Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.

Водосточная система

Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.

Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:

Установка сливов на крышу

Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.

Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.

Устройство водосточной системы

При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.

Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.

Важно! Клеить можно только специальными составами для ПВХ.

Монтаж водостока

Монтаж желоба

Монтаж желоба

Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.

Монтаж водостока

Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.

Монтаж водостока

В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.

Навес готов. Можем принимать его в постоянную эксплуатацию.

Навес для автомобиля

Массивный деревянный навес

Навес для авто

Удачной работы!

Видео – Навес для машины своими руками

stroyday.ru
