Навесы из металлопрофиля во дворе частного дома фото своими руками – Фото идеи чертежи навеса своими руками

Содержание

виды и фото конструкций, чертеж, видео урок по изготовлению своими руками

Во многих дворах частных домов, дач и в общественных местах можно встретить навесы из металлопрофиля. Это могут быть укрытия для машин, детских площадок, беседки, дровников, мангалов, козырьки балконов и крылец и многое другое. Профиль из металла стал популярен в последнее десятилетие. Объясняется это его многочисленными преимуществами и приемлемой стоимостью. Именно поэтому многие владельцы частных домов используют его для строительства разнообразных навесов. Из этой статьи можно будет узнать о разновидностях таких укрытий и их преимуществах, о том, как рассчитать и построить конструкцию своими руками, а также увидеть фото примеры готовых навесов.

Виды и преимущества навесов из металлопрофиля

Большую популярность металла, в первую очередь, можно объяснить его долговечностью. Изготовленные из него конструкции могут прослужить не один десяток лет. При этом уход за ними заключается только в покрытии антикоррозийными красками.

Обладает профиль из металла и другими достоинствами:

  1. Прочность. Металлопрофиль устойчив к различным механическим нагрузкам, биологическим и физико-химическим воздействиям.
  2. Экологичность. Материал соответствует всем международным требованиям и нормам.
  3. Огнеустойчивость. Профиль имеет высокий огнеупорный уровень, поэтому при воздействии с огнем не воспламеняется.
  4. Легкость в монтаже. Из него достаточно просто построить своими руками любой навес.
  5. Привлекательный внешний вид. Формы листов из металлопрофиля и разнообразие их цветов позволяет построить конструкцию в соответствии практически с любыми пожеланиями клиентов.
  6. Устойчивость к перепадам температур. Профиль из металла имеет плотную структуру, благодаря которой при резкой смене температуры на нем не образуются трещины и он не подвержен промерзанию.
  7. Долговечность. За время эксплуатации конструкция полностью сохранит свой первоначальный цвет. Металлопрофиль не выгорает и не требует покраски.
  8. Ценовая доступность. Небольшая стоимость материала позволяет использовать его различным слоям населения.

Недостаток материала в том, что он быстро остывает и нагревается. Поэтому при возведении конструкций из металлопрофиля это следует учитывать. Так, например, сооружая навесы для отдыха, сиденья и перила лучше сделать из дерева.

Разновидности навесов из металлопрофиля: фото, советы по выбору

Конструкции из металла разделяются по материалам изготовления.

  1. Профильный прокат имеет различные размеры опор, стропильных систем и вспомогательных элементов. Крепление производится с помощью болтовых соединений или сварки на металлическую косынку.
  2. Круглые трубы диаметром в 50-100 мм крепятся сваркой.
  3. Сборные конструкции из алюминиевого профиля своими руками собираются концевым способом или на шайбы.
  4. Навесы из нержавейки не требуют дополнительной защиты и финишной работы. Однако самостоятельно построить их сможет только профессионал, так как для соединения элементов понадобится специальный вид сварки.
  5. Кованые изделия станут украшением любого участка и дома. Сделать их можно своими руками или заказать специалистам.

Строить навесы своими руками профессионалы рекомендуют из профильной трубы. Такие постройки получаются практичными и экономичными. Тем более что со временем конструкцию можно будет украсить деревянной решеткой или ковкой, обложить каменеем или кирпичом, застеклить, закрыть шторами.

Как изготовить навес своими руками

Для строительства навеса из металлопрофиля своими руками, чертежи можно взять типовые, адаптировав их под габариты постройки и размеры участка.

Выбор и подготовка места строительства

Выбирая место для навеса, предпочтение рекомендуется отдать участку с мелким залеганием глины. В этом случае можно будет сэкономить на бетоне.

Так же следует обратить внимание на угол уклона. Лучше всего выбрать ровный участок или возвышенность. В противном случае строение может оказаться в месте сбора воды и доставить много неудобств.

Перед бетонированием пола, с земли нужно убрать около 10 см верхнего слоя, крупные камни, корни. Затем 5 см засыпать песком, а 5 см оставить для бетонной стяжки. Такой толщины будет достаточно для объектов весом до 1800 кг. Если под навес предполагается ставить автомобили с большим весом, то стяжку нужно будет сделать в 9-12 см.

Перед началом работ по сооружению навеса своими руками рекомендуется учесть все, что будет связано с его последующей эксплуатацией:

  • рассчитать расположение и сделать отливы в земле;
  • учесть доступность водопровода, газа;
  • провести электрическую проводку.

Так как любая переделка занимает много времени и обходится дорого, то перед началом возведения конструкции необходимо тщательно проверить все ли готово к строительству.

Установка опор и обрешетки

Долговечность постройки напрямую зависит от несущей конструкции, поэтому ее монтажу следует уделить особое внимание.

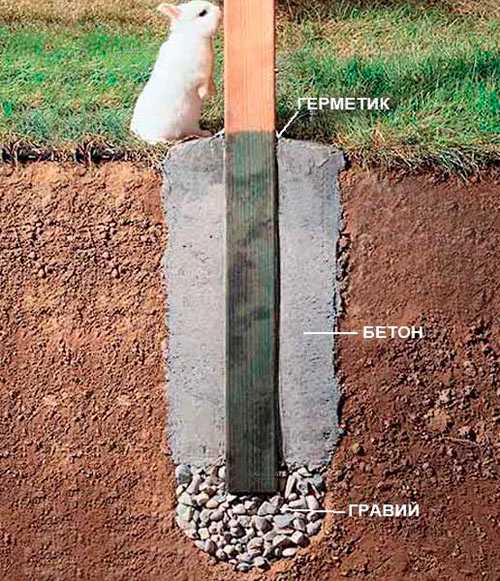

  1. Для металлических опор вырыть или пробурить отверстия в 30 см диаметром.
  2. Вставить в яму опорный столб и на 50% залить отверстие бетонным раствором.
  3. Проверить вертикальность опоры, подкорректировать стойку и залить оставшийся раствор.
  4. Для усиления конструкции вверху каркаса сделать обвязку.
  5. Для односкатного навеса установить металлические балки с шагом в 80 см.
  6. Если крыша двускатная, то нужно установить прямую балку и конек, под которым необходимо сделать перпендикулярное усиление.
  7. Для навеса из металлопрофиля шириной более 4 метров устанавливается дополнительное усиление.

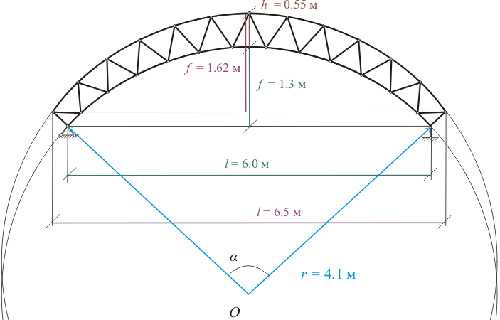

  8. Для двойной арки рекомендуется приобрести специальные гнутые элементы и установить Г-образное усиления между арочными квадратами с шагом в 40-50 см.

Монтаж крыши

От того, насколько качественно будет построена крыша, зависит внешний вид всей постройки.

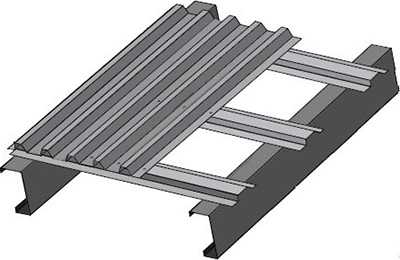

  1. В профильных листах с помощью электродрели и сверла на 8 мм просверлить отверстия для болтов.
  2. Приложить заготовку к обрешетке, отметить место будущего отверстия и просверлить его.
  3. Привинтить профильный лист к обрешетке болтами М8 и гайками. На соединениях таких элементов с железом рекомендуется использовать пластиковые шайбы.
  4. Пропитать металл антикоррозийным составом, который на долгие годы защитит материал.

Навес из металлопрофиля построен своими руками и готов к эксплуатации.

Несколько полезных советов

Чтобы конструкция из металлического профиля получилась прочной, качественной и долговечной, во время ее возведения своими руками рекомендуется пользоваться советами специалистов.

  1. Монтажные работы следует начинать с нижних слоев.
  2. Саморезы для крепежа должны иметь резиновые шайбы и быть предназначены для кровли.
  3. Чтобы резина не деформировалась, закручивать саморезы сильно нельзя.
  4. Металлические конструкции специалисты рекомендуют закреплять с помощью сварки. Это намного увеличит удерживающие способности и качество навеса.
  5. Волнообразный профиль обеспечит беспрепятственное скатывание снега, влаги и мусора с поверхности навеса.
  6. Листы из металлопрофиля своими руками лучше всего резать специальными ножницами. Болгарка способна повредить защитные слои материала.
  7. Металлические конструкции после обработки антикоррозийными средствами можно покрасить автомобильной краской. В этом случае в течение пяти лет краска не выгорит на солнце, и цвет навеса не поменяется.

Как видно из статьи, построить навес из металлопрофиля своими руками достаточно просто. Главное – это желание и точное следование инструкциям. В результате можно получить отличную защиту от палящего солнца и осадков.

nashgazon.com

Навес из металлопрофиля: плюсы и минусы конструкции

Самый простой способ укрыть нужную площадь на участке возле дома от осадков, солнца — сделать своими руками навес из металлопрофиля. Конструкцию можно выполнить как временной, так и постоянной. В зависимости от этого выбираются материалы и технология монтажа. Укрытие поможет сохранить в целостности многие полезные и нужные предметы, припарковать машину и дать возможность работать или отдыхать на свежем воздухе. В качестве кровли можно использовать различные материалы, одним из которых и является профильный лист из металла. Недорогой, эффективный способ сделать защитную конструкцию.

Виды металлопрофиля для навеса

На рынке представлена продукция многих производителей под различными торговыми марками. Все они делятся на следующие категории по своим эксплуатационным и эстетическим качествам:

  • Профнастил. Бюджетный вариант. Подавляющее большинство представленной на рынке продукции предлагается с оцинкованной поверхностью, поэтому при выполнении технологии монтажа гарантирован долгий срок эксплуатации.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

К недостаткам можно отнести отсутствие выбора цвета. Оптимальный материал для постройки сооружения для временных и хозяйственных нужд;

  • Мателлочерепица. Принципиально материал не отличается от профнастила, но штамповка имитирует натуральную черепицу, за что и получила свое название. Предусмотрена система стыковки. Богатый выбор цветов и доборных элементов делает материал привлекательным эстетически и позволяет сделать навес в стилистике, вписывающейся в ландшафт и не диссонирующий с фасадом основного и дополнительных строений;
  • Листовой декоративный профиль. Продукция представляет собой эволюцию хорошо зарекомендовавшего себя на практике профнастила. Надежно и красивое полимерное покрытие позволяется сделать или на участке загородного дома внешне привлекательным и долговечным.

Имеющийся ассортимент продукции позволяет выбрать нужное изделие по цвету, габаритам и качествам самого штампованного листа. Для временных и хозяйственных построек можно купить металлопрофиль толщиной 0,45-0,5 мм. При качественном покрытии и выполнении условий установки кровля прослужит не менее 10 лет.

Для более прочной и надежной конструкции навес из металлопрофиля для авто или хозяйственных нужд делают из листа 0, 7 мм. Применять для укрытия материал с толщиной более 1 мм нецелесообразно, поскольку предназначен он для крыш с более значительной нагрузкой при эксплуатации.

Конструкция навеса из металлопрофиля

Выбор формы, цвета укрытия, материала силовой и стропильной системы определяется в соответствии с выделенным бюджетом, либо исходя из эстетических и технологических пожеланий.

Имея некоторые знания и навыки строительных работ можно самому сделать эскиз и сборку. Если уверенности в собственном решении нет, тогда следует обратить внимание на уже готовые проекты.

Несущая конструкция может быть сделана из:

  • Металла;
  • Дерева;
  • Опорные колоны из кирпича и строительных блоков.

Возведение каждого из этих видов силовой конструкции предполагает наличие навыков и необходимого инструмента для выполнения операции. Изготовление каркаса самая трудоемкая и затратная операция. От качества выполнения работ будет зависеть конечный результат, поэтому отнестись к строительству несущей конструкции надо максимально внимательно, аккуратно, выдерживая точные размеры. Используются только рекомендованные специалистами крепежные элементы. Благо недостатка предложения на рынке нет.

Для деревянной сборки представлен широкий ассортимент металлического крепежа, поэтому навыков высококлассного столяра иметь не надо. С металлом работать сложнее. Необходима сварка, что является самым быстрым вариантом, либо специальные крепежные элементы, работа с которыми предполагает некоторые навыков, если это не заводская конструкция укомплектованная всем необходимым. В противном случае резать,  придется самостоятельно, что занимает достаточно много времени.

Большое значение сегодня придается дизайну. Интересные идеи можно увидеть на тематических ресурсах, по телевидению. Творческие способности домашних мастеров реализуются в собственных проектах. Для многих работа своими руками это не только способ сэкономить, но и реализовать свои мечты, показать вкус, навыки и состоятельность.

При проектировании учитывается стилистика фасада и близлежащий ландшафт. Строят укрытия обычно в следующих случаях:

  • Навес (укрытие) для автомобиля.
  • Укрытие для хозблока.
  • Место хранения предметов и вещей, на которые нежелательно попадание осадков и прямых солнечных лучей.
  • Навес в зоне отдыха.
  • Защита детской площадки.
  • Защитное перекрытие для мест приготовления пищи.
  • Укрытие от прямых солнечных лучей над бассейном или рядом с ним.

Каждая конструкция имеет свои особенности. Например, навес для одного или двух автомобилей имеет минимальные размеры, необходимые для полноценной защиты. Строить укрытие для временного хранения стройматериалов без укладки на грунт покрытия или установки поддонной не имеет смысла.

Если необходимо сделать навес для защиты от солнца и осадков детской или игровой площадки, то необходимо учесть высоту конструкции, поскольку активные занятия требуют значительного пространства. Впрочем, нужды и пожелания у каждого собственника свои и для реализации проекта необходимо знать некоторые нюансы работы с металлопрофилем.

Особенности монтажа

Чтобы установка прошла без проблем на этапе проектирования учитывают габариты профиля. Они могут отличаться у различных производителей. Металлический штампованный лист не стыкуется в свободно состоянии. На место соединения отдельных частей кровельного материала необходимо в обязательном порядке устанавливать основу. Это может быть ребро металлической фермы, либо рейка обрешетки. При ошибке планирования работы существенно прибавится. Придется резать металлопрофиль или переустанавливать опорную систему.

Для полной функциональности и достижения желаемого эстетичного вида, рекомендуется воспользоваться возможностью устанавливать дополнительные оригинальные элементы, которые предлагает поставщик основного материала. Это коньки, карнизы и детали для формирования водосточной системы. Если, например, делается из металлопрофиля, примыкающий к стене дома, то для надежной фиксации и устранения зазоров можно использовать соответствующий элемент.

Отдельного разговора заслуживает обработка самих листов. Современные стандарты антикоррозийного покрытия жестки и производитель обязан их выполнять. Срок, заявленный, например, в 25 лет изделие выдержать должно. Но на практике часто случается, что уже на следующий год становятся заметны ржавые подтеки. Происходи это в большинстве случаев именно из-за нарушения правил резки и монтажа.

Полимерное покрытие крайне чувствительно к высокой температуре, поэтому при кройке листов не используют сварку и абразивные инструменты. Защитный слой после такой обработки на несколько сантиметров от места резки теряет свои свойства. Применять нужно только механический способ обработки, где не возможен перегрев полимерного покрытия. Резать металлопрофиль рекомендуется:

  • Ножницами по металлу;
  • Специальными насадками на дрель;
  • Виброножницами.

При сборке настоятельно рекомендуется обработать торцы после резки защитными составами. Ими же покрывают сколы, царапины и другие дефекты, обнаруженные на готовой кровле. Выполнив эти несложные правила, собственник может быть уверен, что на долгие годы гарантирует себе беспроблемную эксплуатацию навеса.

Крепежные элементы для металлопрофиля

Для монтажа кровельных листовых материалов строительная индустрия выпускает отдельный перечень продукции. Объединены они в одну категорию по общим качествам, одно из которых можно выделить отдельно — наличие антикоррозийного покрытия. Кроме того часто можно услышать предложения продавцов об оригинальных крепежных элементах для своей продукции. Резонно обратить внимание на это. Производитель часто комплектует основное изделие дополнительными деталями. Например, декоративные саморезы и болты, с идентичным по цвету и качеству металлопрофиля покрытием. После монтажа такой крепеж с расстояния невозможно заметить, он сливается с основным тоном.

Делая навес из металлопрофиля своими руками, надо помнить еще одно важное правило в работе с этим материалом. При покупке саморезов выбирают продукцию, рассчитанную на основу, а не на кровельный материал, поскольку крепятся они именно там. Если в конструкции несущая часть это деревянная обрешетка, то и приобретается крепеж для нее. Соответственно саморезы по металлу нужны при фиксации кровли к такой же основе. В последнем случае крепеж можно делать сразу напрямую, если толщина опоры позволяет войти элементу.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Когда установлена деревянная обрешетка, то тонкий лист также можно фиксировать напрямую.

Более плотный материал придется предварительно сверлить. Полимерные или резиновые прокладки-уплотнители между лицевой поверхность металлопрофиля и головкой самореза надежно изолируют соединение от попадания влаги.

Обработав все дефекты, места резки кровельного материла, не забывают и о нанесении защитных слоев на опорную конструкцию и стропильную систему. Для этого имеется широкий выбор надежных и простых в нанесении составов. Главным образом это лакокрасочная продукция для фасадного применения. Обработку нужно производить до до установки кровли.

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

28

276

Дом из кирпича

16

194

Бревенчатый дом

16

166

Дом по канадской технологии

14

147

Дом из газобетонных блоков

18

116

Дом из оцилиндрованного бревна

4

50

Монолитный дом

10

39

Дом из пеноблоков

14

39

Дом из сип-панелей

11

35

Видео инструкция о строительстве арочного навеса из металлопрофиля

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

односкатный металлический, как построить из профиля, чертежи, как сделать навес из металла

Содержание:

Навесы из металлопрофиля встречаются очень часто. Это может быть укрытие для транспорта или детской площадки, козырьки балконов или крыльца во дворе частного дома, беседки и мангала на даче. Металлический профиль с огромной скоростью приобретает популярность благодаря многочисленным преимуществам и приемлемой цене материала. Эти характеристики побуждают частных застройщиков все чаще использовать материал для возведения различных навесов. Поэтому становится актуальным вопрос, как сделать навес из металлопрофиля.


Преимущества и недостатки металлопрофиля

Основным достоинством металлопрофиля является его долговечность, возведенные конструкции безупречно эксплуатируются на протяжении нескольких десятков лет. Причем в этот период материал требует лишь своевременной обработки антикоррозийными покрытиями.


Помимо этого металлическому профилю присущи следующие достоинства:

  • Высокие прочностные характеристики. Материал способен выдерживать значительные механические нагрузки, а также воздействие биологических и физико-химических факторов.
  • Соответствие экологическим нормам и международным требованиям.
  • Пожаробезопасность. Металлический профиль характеризуется высокой устойчивостью к открытому огню, поэтому при его воздействии возгорания не происходит.
  • Простой и легкий монтаж. Соорудить навес из металлопрофиля своими руками под силу любому начинающему строителю.
  • Привлекательный внешний вид. Металлопрофиль выпускается различной формы и цвета, что позволяет сделать навес из металла, реализуя практически любой замысел.
  • Устойчивость к резкой смене температур. Плотная структура не позволяет материал полностью промерзнуть, а при перепадах температуры на его поверхности не образуются трещины.
  • Долгий срок эксплуатации. Металлический профиль устойчив к выгоранию под воздействием ультрафиолета, поэтому на протяжении долгого времени внешний вид материал остается неизменным.
  • Приемлемая цена. Невысокая стоимость металлопрофиля делает его доступным для всех слоев населения.


Наиболее значимым недостатком металлического профиля можно назвать его быстрое нагревание и остывание. Эта свойство особенно актуально при строительстве навесов для отдыха. Решить проблему помогают деревянные перила и сиденья.

Разновидности навесов из металлического профиля

Навесы односкатные металлические делятся на несколько видов в зависимости от материала изготовления:

  • Навесы из профильного проката предполагают использование опор разного размера, стропильной системы и различной фурнитуры. Фиксация элементов выполняется посредством сварки на металлическую косынку или с помощью болтовых соединений.
  • Навесы из труб круглого сечения диаметром 5-10 см. Для крепления элементов таких конструкций используется сварочное оборудование.
  • Навесные конструкции, собранные из алюминиевого профиля. Сборка выполняется концевым способом или с помощью шайб.
  • Навесы с элементами ковки. Такие конструкции украсят любой дом или участок, причем выполнить кованые изделия можно своими руками.


При строительстве навесов из металлопрофиля своими руками чертежи являются неотъемлемой частью (детальнее: "Правила строительства и чертежи навесов из металлопрофиля – как сделать своими руками"). Для начинающих мастеров профессиональные мастера рекомендуют использовать профильную трубу. Такие конструкции характеризуются практичностью и экономичностью, так как позволяют выполнить дополнительное оформление в виде деревянной или кованой решетки, обкладки камнем или кирпичом, а также выполнить остекление.

Строительство навеса своими руками

Строительство навеса из профиля своими руками начинается с составления чертежа, причем за основу может быть взят типовой рисунок, но с нужными параметрами.

Определение места строительства

Перед тем, как сделать навес из металлопрофиля своими руками, необходимо правильно определить место, где будет располагаться постройка. Лучше всего остановить выбор на участке с небольшим залеганием глины, это позволит сэкономить на бетонном растворе. Кроме того следует выбирать ровную местность или небольшую возвышенность. Это поможет избежать скопления воды в месте расположения постройки.

Подготовка участка

Площадку под строительство очищают от лишней растительности, убирают имеющиеся камни и снимают слой грунта до 10 см. На это место насыпают песок слоем в 5 см и заливают бетонным раствором. Такая площадка способна выдержать нагрузку примерно 1800 кг. Если навес сооружается для стоянки автотранспорта, то толщину бетонной стяжки увеличивают до 9-12 см.


Перед тем, как построить навес из металлопрофиля, следует изучить все нюансы, связанные с дальнейшей эксплуатацией:

  • Определить расположение и в соответствующих местах сделать отливы.
  • Предусмотреть возможность подведения различных коммуникаций, включая электричество, газ, водопровод.

Это необходимо сделать на этапе подготовки, чтобы в дальнейшем не тратить силы и время на переделку.

Монтаж опорных стоек и обрешетки

Качество несущей конструкции определяет долговечность возведенной постройки, поэтому монтаж каркаса должен выполняться в строгом соответствии с правилами.

  • Для установки опор необходимо сделать отверстия в грунте диаметром до 30 см. для этой цели можно воспользоваться ручным буром или обычной лопатой.
  • В подготовленные ямки ставят опорные столбы и до половины углубления заливают бетоном.
  • С помощью строительного уровня проверяют вертикальность установленной опоры, выполняют необходимую корректировку и заливают бетоном оставшуюся высоту.
  • Чтобы усилить конструкцию, в верхней части каркаса делают обвязку.
  • Если планируется сделать односкатный навес из металлопрофиля, то балки устанавливают на расстоянии 0,8 метра друг от друга.
  • Для двухскатной крыши необходима установка конька с перпендикулярным усилением в нижней части.
  • Навесы из металлического профиля, ширина которых превышает 4 метра, должны иметь дополнительное усиление.
  • Двойные арки выполняют из специальных гнутых элементов, а для усиления устанавливают Г-образные элементы на расстоянии 0,4-0,5 метра друг от друга.

Устройство крыши

Качество выполнения работ по монтажу крыши во многом определяет внешний вид будущей конструкции.

Процесс укладки кровельного материала выглядит следующим образом:

  • В листах профнастила дрелью высверливают отверстия для крепежных элементов.
  • Лист укладывают на обрешетку, отмечают места креплений на каркасе и также сверлят отверстия.
  • Зафиксировать профлист на обрешетке с помощью болтов и гаек. Не следует забывать о пластиковых шайбах, которые выступают в качестве прокладки.
  • Всю конструкцию покрывают антикоррозийным средством для безупречной эксплуатации.

Как построить односкатный навес - советы специалистов

Для получения качественного результата при возведении навеса из металлопрофиля следует соблюдать рекомендации специалистов:

  • Монтаж следует начинать с нижнего края.
  • Для крепежных элементов необходимо использовать резиновые шайбы.
  • Не стоит прилагать больших усилий при завинчивании саморезов, чтобы не допустить деформации резины.
  • Крепеж металлических элементов лучше выполнять с помощью сварки.
  • Использование волнообразного кровельного материала способствует беспрепятственному скатыванию снега, воды и различного мусора.
  • Для резки металлопрофиля лучше использовать специальные ножницы.

Сделать навес из металлопрофиля своими руками достаточно просто, главное, иметь желание и выполнять рекомендации специалистов.



kryshadoma.com

Навес из профнастила для частного дома: чертеж, устройство, монтаж

Не у всех владельцев автомобилей есть возможность построить гараж. А как в этом случае сохранить своего железного коня, как защитить его от дождя и снега? В этом случае можно построить навес из профнастила. Создать такую несложную конструкцию по силе любому, у кого есть хоть небольшие навыки в строительстве. А какие при выполнении этой работы могут возникнуть трудности? Что следует учитывать, создавая на своем участке навес с использованием профнастила? Обо всем об этом и пойдет речь в статье.

Какой вид выбрать

Навесы из профнастила могут быть самыми разными. Материал довольно хорошо поддается обработке, что позволяет выполнить с его помощью различные конструкции. Наиболее распространенными типами навеса из профлиста можно считать следующие:

  1. Простая односкатная конструкция. Такой навес можно считать самым распространенным. Конструкция представляет собой стойки, покрытые плоской крышей. Профлист укладывается с небольшим уклоном, чтобы снизить нагрузку от снега и дождя.
  2. Двухскатный навес. Такой вариант позволяет закрыть от атмосферных осадков большую площадь. Но у такой конструкции более сложное, по сравнению с односкатным навесом, устройство.
  3. Как вариант первых двух можно рассматривать многоскатную форму. Чаще всего такой навес применяют тогда, когда нужно покрыть большие площади, например автостоянок или павильонов. В этом случае подряд устанавливают несколько двухскатных конструкций. В случае обустройства территории вокруг частного дома такой вариант навеса из профлиста используется редко из-за сложности конструкции.
  4. Арочный вариант. Это наиболее привлекательный внешний тип навеса. Такая конструкция позволит не только укрыть двор частного дома от дождя или снега, но и украсить его. Но стоит сразу отметить, что такой навес из профнастила сделать только подручными инструментами затруднительно. Для его выполнения вам понадобится специальное оборудование, которое будет изгибать и стальные балки стропильной системы, и листы кровельного материала.

Какой вариант навеса из профнастила выбрать для двора своего дома – это решать вам. У каждого типа есть свои плюсы и минусы. К положительным сторонам односкатного варианта относится простота конструкции. Но есть и минусы. Небольшой уклон ската не позволит снегу и дождевой воде быстро уходить. Но если сделать крышу более крутой, то возрастает ветровая нагрузка. Кроме того, высокая крыша будет плохо защищать автомобиль или другие вещи под навесом от дождя.

Красивый арочный вариант надежно защитит от атмосферных осадков. Но в этом случае сделать все правильно будет сложно. Такая конструкция требует наличия определенных навыков. К тому же для ее возведения вам понадобится дополнительное оборудование. Поэтому арочный навес из профнастила, как правило, заказывают у специализирующихся в этой сфере компаниях.

Какой выбрать материал

Навес из профнастила своими руками – это вполне реализуемый проект. На первом этапе его выполнения нужно подобрать подходящий материал. А что может понадобиться для того, чтобы сделать навес из профлиста? Какие материалы и инструменты вам понадобятся?

Односкатные навесы возводятся с использованием следующего:

  • опоры. Эти конструкции будут брать на себя основные нагрузки от навеса. Чаще всего для их изготовления выбирается деревянный брус или металлическая труба. Если выбран второй вариант, то без сварочного аппарата и некоторых других дополнительный устройств вам не обойтись. Но у металлических стоек есть один важный плюс – они не гниют и служат гораздо дольше, чем деревянный вариант;
  • материал для каркаса. Тут также можно выбрать или деревянные брусья или металлический профиль (ферма из профильной трубы). Оба варианта прекрасно подходят для конструкций из профнастила;
  • сам кровельный материал. Сегодня выпускается большое разнообразие видов профнастила. Какой именно выбрать – это будет зависеть от многих факторов. Во-первых, нужно учитывать какие нагрузки должен выдержать козырек из профнастила. Чем они выше, тем прочнее должен быть материал. Во-вторых, стоит учитывать ваши финансовые возможности. Наиболее прочный профнастил и стоить будет дорого. Самое главное – это чтобы материал был с надежным защитным покрытием, советуем почитать: как выбрать профнастил. Ходить по такому «настилу» вы вряд ли будете, а вот дождя и другое воздействие профлист должен выдержать легко;
  • конечно не стоит забывать и про крепежные материалы. Если речь идет о конструкции, полностью выполненной из металла, то заготовьте болты с гайками. Если навес будет сделан из дерева, то нужны гвозди. Сам кровельный материал крепится при помощи специальных оцинкованных саморезов под профнастил с резиновой шайбой.

Если говорить об инструментах, то тут также все зависит от используемого материала. Как уже говорилось, для работы с металлом вам обязательно понадобится сварка. Для древесины достаточно будет обычный набор плотника.

Подготавливаем схему

Устройство навеса из профнастила зависит от выбранного вами типа. Самый простой вариант, который легко рассчитать, будет односкатный. Чтобы возвести конструкцию правильно, нужно сделать чертеж. А для этого следует все тщательно рассчитать.

Для того чтобы крыша над вашим автомобилем была надежной и эффективно его защищала, следует определиться со следующими параметрами:

  1. Длина и ширина навеса. Тут все будет зависеть от размеров вашего двора и габаритов автомобиля. Но при этом следует учитывать и тип конструкции. Двухскатный вариант может закрыть большую площадь, чем односкатный.
  2. Высота конструкции. В этом случае нужно учитывать высоту крыши дома. Если навес из профнастила будет сильно от нее отличаться, то это серьезно ухудшит внешний вид всего «комплекса».
  3. Уклон скатов крыши из профлиста. Тут следует учитывать множество факторов. В первую очередь определяют уровень осадков в зимнее время. Снег должен легко сходить с крыши, чтобы не создавать лишнюю нагрузку. Кроме того, следует учитывать и преобладающее направление, и силу ветра. Чем «круче» уклон ската, тем больше на него влияет ветровая нагрузка.

Рассчитать все эти параметры несложно. Достаточно просто произвести замеры. После этого делается чертеж будущего навеса из профнастила. Лучше всего набросать все на бумаге с указанием размеров и углов. В этом случае провести монтаж правильно не составит большого труда.

Строительство навеса

После того, как произведен расчет навеса из профнастила и составлен чертеж, можно приступать к строительным работам. Все используемые элементы весят не много, поэтому монтаж можно произвести и одному. Но чтобы ускорить работу и исключить травмы лучше позвать помощников. Команда из трех человек – это оптимальный, по мнению большинства специалистов-строителей, вариант.

Односкатный навес из профнастила своими руками возводится в следующей последовательности:

  • подготавливаем участок. Если навес возводится возле дома, в котором уже давно живут, то этот этап можно исключить. Как правило, навес устанавливается рядом с основным строением. А этот участок уже очищен и выровнен. В противном случае всю эту работу нужно проделать;
  • далее следует подготовить фундамент. Конечно, навес из профнастила – это легкая конструкция, но надежное основание нужно и ему. Можно использовать мелкозаглубленный неширокий ленточный фундамент. Но чаще всего применяют другую технологию. По углам будущего навеса, а также на расстоянии в метр друг от друга вдоль стен, выкапывают ямы, с глубиной до метра (в зависимости от качества грунта на участке). Далее в них насыпают подушку из песка и гравия. После этого в ямы устанавливают опоры, и все заливается бетонным раствором. Такой фундамент и обойдется недорого, и будет надежно поддерживать ваш навес из профнастила;
  • после этого, так как стойки уже на своих местах, приступаем к монтажу стропильной системы. Если стойки деревянные, то к ним прибивают продольные балки. Если используются металлические конструкции, то следует использовать сварочный аппарат. Следующим этапом будет монтаж прогонов. Именно на них будет удерживаться профнастил;
  • в заключении проводится монтаж кровельного материала. Навес начинают покрывать профнастилом с нижней точки. Укладывают листы в ряд, внахлест на одну волну. Прикручивают профнастил с помощью саморезов. Их количество должно быть не менее восьми штук на один лист. При этом старайтесь не переусердствовать. Если приложить излишние усилия, то можно повредить волну профлиста или деформировать резиновую шайбу.

На заключительном этапе, а точнее еще до монтажа профнастила, все металлические элементы навеса нужно покрасить или покрыть антикоррозийным средством. Если речь идет о деревянных конструкциях, то их также предварительно обрабатывают специальными пропитками, которые предохранят материал от жучков, плесени, солнца и огня. Без такой дополнительной обработки ваш навес долго не простоит.

На этом строительство считается законченным. Чтобы автомобиль было удобно ставить под навес из профнастила, можно сделать бетонный пол. Если средств недостаточно, то достаточно насыпать слой гравия.

Видео по теме:

Как видно работы по строительству не столь сложные. Конечно, все будет зависеть от размеров и типа навеса. Но простой односкатный вариант сделать своими руками довольно легко. А если правильно составить чертеж и выбрать хорошие материалы, включая профнастил, то такая конструкция будет защищать автомобиль от атмосферных осадков на протяжении многих десятков лет.

Посмотрите еще статьи:

kryshagid.ru

односкатный и двускатный навес, проект фермы, проектирование, схемы

Содержание:

На приусадебных участках часто можно увидеть навесы самой разнообразной конструкции, построенные из различных строительных материалов. Их используют для хозяйственных нужд, в качестве автомобильной стоянки, беседок для отдыха и релаксации и т.д. Популярным материалом для постройки навесов является металлопрофиль.


Характеристики профилированного кровельного листа

Многие домовладельцы предпочитают обустраивать двускатный или односкатный навес из металлопрофиля своими руками, поскольку такая работа требует минимального владения строительными умениями.

К достоинствам данного материала относятся:

  1. Прочность и надежность – это основные преимущества металлопроката. Толщина стенок профилированных труб для каркаса составляет ¾ миллиметра, а листов гофрированного настила – 0,5 - 0,8 миллиметра. Этого достаточно, чтобы соорудить одно- или двускатный навес, устойчивый ко многим нагрузкам и воздействиям.
  2. Гофрированная поверхность и наличие полимерного слоя делают постройку из него привлекательной и долговечной, не нуждающейся в покраске.
  3. Строение имеет высокие показатели износоустойчивости.
  4. Металлопрокат относится к экологически чистой продукции, он не выделяет вредных веществ и не источает неприятные запахи.
  5. Быстрое возведение навеса.

Несмотря на все достоинства построек из металлопрофиля, их возведение требует составления проекта навеса из металла и проведения точных расчетов, которые значительно влияют на конечный результат работы и долговечность возведенной конструкции.


При сооружении навесов, имеющих многоугольную, округлую или нестандартную форму, основной проблемой является подгон труб согласно размерам или необходимость изогнуть их под определенным углом. Для этого требуется наличие специального инструментария.

До начала строительства нужно выполнить проектирование металлических
навесов. В ходе этой работы определяются с габаритами будущей постройки в соответствии с ее назначением, месторасположением на участке, формой конструкции, типом кровли.

Также во внимание принимают финансовые возможности владельцев недвижимости. После этого приступают к следующему этапу - составлению чертежей навесов из металлопрофиля.

Необходимые материалы

Чтобы возвести постройку необходимо подготовить:

  • для кровельного настила – листы профлиста;
  • для опор - профильные трубы, имеющие сечение 60×60, 80×80 или 100×100 миллиметров, принимая во внимание размеры навеса;
  • для обвязки и постройки кровельного каркаса – профильные трубы со сторонами 60×40 или 60×60 миллиметров;
  • для обрешетки кровли – элементы с сечением 20×20 или 40×20 миллиметров;
  • крепежные изделия – это самонарезающие оцинкованные винты в соответствии с цветом профлистов, пресс-шайбы и болты анкерные;
  • для фиксации опор – бетонный раствор;
  • для укладки напольного покрытия – цементную смесь или плитку (можно использовать бетонные, керамические изделия).

Постройка навесов из металлопрофиля по чертежам

При самостоятельном проведении строительных работ ориентируются на схемы навесов из металлопрофиля.

Прежде всего, проводят подготовку к установке каркаса в месте, выбранном для его обустройства:

  • площадку расчищают от растительности, мусора, ненужных предметов;
  • далее ее выравнивают и выполняют разметку под будущую конструкцию.


Затем:

  1. Начинают устанавливать столбы, которые станут опорами для постройки, для чего пользуются чертежом фермы для навеса. Их размещают по всему периметру каркаса, соблюдая расстояние, равное примерно одному метру. Под трубы требуемого сечения вырывают ямы, глубина которых напрямую зависит от типа почвы и уровня ее промерзания в морозы. Опоры помещают в шурфы и заливают бетоном. Их положение необходимо контролировать строительным уровнем.
  2. Далее нужно смонтировать лаги обвязки. Для этого при помощи сварки их прикрепляют к опорным столбикам. При строительстве небольшого сооружения можно применить болтовые скрепления. Тогда монтаж осуществить будет легче, а кроме этого, уменьшится стоимость работ.
  3. Потом приступают к монтажу несущей арки, конструкция которой способна дополнительно усилить прочность навеса и одновременно придать ему внешний привлекательный облик. Арок можно сделать не одну, а несколько. Опорой для них станут прогоны и стойки.
  4. После того, как подготовлен основной каркас, приступают к сооружению обрешетки кровли – основы для монтажа профнастила. С этой целью задействуют профильные трубы, имеющие длину, которая превышает расстояние между последней и первой аркой на 20-30 сантиметров, то есть кровля должна в любом случае выступать за каркас. Благодаря этому внутреннее пространство, находящееся под навесом, будет более защищенным от осадков.

Виды навесов с покрытием из металлопрофиля бывают не только арочными. Их делают и простыми прямоугольными, и с одно- или двускатной крышей. Для автомобиля будет достаточно постройки с кровлей простой конструкции, используя, например, чертеж односкатного навеса. Для хознужд обычно монтируют двухскатное строение.

Укладка профнастила своими руками

Профилированные листы нужно фиксировать к поперечным трубам обрешетки с помощью самонарезающих винтов со специальными резиновыми прокладками, благодаря чему металл будет защищен от возможных повреждений.

В местах, где имеются обрезанные участки, настил обрабатывают грунтовкой и покрывают влагостойкой краской. Все эти меры защитят листы от коррозийных процессов. Крепежные изделия всегда можно подобрать под цвет кровельного покрытия.


Все элементы, из которых собирается каркас и которые предназначены для опор, обвязки, стропил, обрешетки, а также точки проведения сварки и места нахождения крепежей, покрывают антикоррозийной грунтовкой, а после этого - атмосферостойкой краской.

Производители металлопрофиля в своих инструкциях предупреждают, что листы данного кровельного покрытия следует укладывать исключительно внахлест. Их следует фиксировать исключительно по верхним гребням волн.

Таким образом, чтобы домашнему умельцу соорудить самую простую и недорогую постройку потребуются сделанные своими руками чертежи односкатного навеса из металлопрофиля, а вот особые навыки и помощь специалистов вряд ли понадобятся.



kryshadoma.com

как сделать своими руками во дворе частного дома

Каркас навеса в основном изготавливается из дерева или металла или с применением обоих материалов, когда для стоек используются металлические трубы, а конструкция крыши сооружается из пиломатериала.

Простой навес, покрытый профнастилом, для автомобиля с каркасом из деревянного бруса

Примечание. Деревянные навесы с кровлей из профнастила обычно имеют небольшие размеры. Как правило, скат крыши имеет небольшой уклон, что значительно увеличивает нагрузку на всю конструкцию, когда там собирается снег. Для строительства навесов, покрывающих большую площадь, рекомендуется использовать металл.

Навес из профнастила с каркасом из квадратных профильных труб для автотранспорта

Успешно применяются арочные навесы из профнастила благодаря исключительной поперечной эластичности листа. Подобная конфигурация используется при строительстве ангаров, въездных и входных групп.

Арочный навес из профнастила на въезде перед воротами — эстетичная и практичная конструкция

Самый распространенный вариант — строительство навеса из профнастила с несущим каркасом из квадратной стальной трубы.

Разметка и устройство фундамента

Для правильной разметки фундамента потребуются:

  • Разметочные горизонтальные бруски с вертикальными кольями, которые забиваются в грунт.
  • Шпагат.
  • Рулетка.
  • Угольник.

Построение прямоугольника начинают с любой из длинных сторон. Натягивается шпагат, при помощи угольника измеряется прямой угол, затем его натягивают по коротким сторонам. Измерив необходимое расстояние, устанавливают последний шпагат. Окончательную правильность углов проверяют промером диагонали между противоположными углами. Диагонали должны иметь одинаковое значение.

Схема разметки фундамента для навеса, а также формула расчета длины диагонали

Под навес из профнастила потребуется элементарный фундамент, так как на конструкцию в процессе эксплуатации воздействуют два фактора:

  • Снеговая нагрузка. Таблица веса одного кубического метра снега в килограммах:

Снег свежевыпавший

80-190

Снег сырой

200-800

  • Ветровая нагрузка.

Самым простым способом будет выкопать яму глубиной 80 см. На дне обустроить 20-сантиметровую песчаную или щебеночную подушку, установить стойку, предварительно выровняв по отвесу, и остальное пространство заполнить бетоном. К нижней части стойки обычно приваривают опорную металлическую пластину.

Разрез фундамента с металлической квадратной стойкой для навеса

Совет. Во избежание возможного отклонения стойки от вертикального положения при бетонировании её крепят, приварив металлические временные подпорки.

Изготовление ферм для стропильной системы

Фермы бывают различных форм, но все характеризуются способностью выдерживать огромные нагрузки. Наиболее распространенные конструкции:

  • Прямоугольная ферма.

Используется в качестве обвязки между стойками, а также применяется в односкатных навесах в качестве стропил

  • Треугольная ферма.

Применяется для изготовления односкатных навесов

  • Равнобедренная треугольная ферма.

Две равнобедренные фермы, соединенные между собой прямоугольной фермой

  • Арочная ферма.

Ферма изготовлена из двух дуг, скрепленных между собой перемычками

Фермы в основном изготавливаются из таких материалов, как:

  • Металлический уголок.
  • Профильная квадратная труба.
  • Круглая труба.
  • Швеллер.

Важно. В зависимости от того, какая конфигурация выбрана для крыши навеса из профнастила, такие фермы и изготавливаются по чертежу в нужном количестве на площадке, а затем монтируются на стойки.

Монтаж ферм

В качестве верхней горизонтальной обвязки (при расстоянии не более 5 метров между стойками) допускается использование квадратных труб одинакового диаметра со стойками. В отдельных случаях дополнительно производится усиление диагональными подпорками.

Схема каркаса под навесы из профнастила. В качестве обвязки используется квадратная труба, на которую монтируются треугольные фермы.

При расстоянии между опорными столбами более 5 метров необходимо использовать для обвязки прямоугольные фермы, обладающие большей жесткостью и способностью выдержать значительные нагрузки.

Монтаж прямоугольных ферм к стойкам навеса при помощи сварочного оборудования

Предупреждение. При проведении высотных работ необходимо соблюдение правил техники безопасности, запрещается производить работы с приставных лестниц, а следует использовать подмостки или строительные леса.

Обустройство обрешетки

Перпендикулярно фермам приваривается обрешетка из квадратной, прямоугольной трубы или П-образного профиля. Шаг размера между профилем колеблется от 300 мм до 700 мм — в зависимости от конфигурации и толщины листа профнастила.

Схема установки профильной обрешетки на фермы

Плоскость обрешетки выравнивается и проверяется с помощью шпагата, натянутого от низа крыши до конька, отклонение не должно превышать 2 мм.

Важно. Все элементы стропильной системы крыши перед установкой должны быть окрашены антикоррозийной краской по металлу.

Установка профнастила

Профнастил изготавливается методом проката металлических листов, имеет различный по форме и размеру профиль толщиной от 0,5 до 1 мм. Удобно то, что можно заказать практически любую длину листа. Чем меньше стыков на кровле, тем надежнее крыша на предмет протекания при небольшом уклоне навеса из профнастила.

Профнастил, выпускаемый промышленностью. Справа кровельный профлист обозначается индексом Н и предназначен для покрытия крыш. Слева профлист имеет индекс С и используется для покрытия стен и изготовления заборов.

Внимание! Возникает естественный вопрос: какой выбрать профнастил для навеса? Ответ более чем очевиден: профнастил только с индексом Н.

Для крепления профнастила используются специальные саморезы, острый конец которых выполнен в форме сверла, что позволяет устанавливать их шуруповертом без предварительной сверловки. Под литой шайбой шестигранной головки установлена силиконовая или резиновая прокладка, обеспечивающая герметичность соединения. Саморез устанавливается в нижний желоб, что обеспечивает плотное прилегание листа к обрешетке.

Правильная установка самореза при креплении профнастила

Стык листов на двухскатной крыше закрывается коньковым элементом, который несложно изготовить своими руками из листа оцинкованного кровельного железа. Крепление осуществляется саморезами к верхнему желобу профнастила.

Коньковый элемент навеса из профлиста

Использование цельных листов профнастила, закрепленных саморезами, обеспечивает дополнительную жесткость конструкции навеса, что позволяет выдержать ветровую и снеговую нагрузки.

rubesedka.ru

Навес во дворе частного дома из металлопрофиля

На этапе планирования территории на участке частного дома не всегда есть необходимость возводить капитальные сооружения со стенами и фундаментом, так как это делает строительные работы более дорогими, а мастерам приходится тратить больше сил. Порой это и вовсе не приемлемо с экономической точки зрения, а в некоторых случаях хозяева не испытывают необходимости в закрытом пространстве. Именно поэтому можно возвести навес во дворе частного дома.

Материал

Использовать для этого рекомендуется металлопрофиль, который представлен к продаже сплошным прокатом, фасонными балками, прокатом разного сечения, а также непрофилированными листами. Именно из таких прокатных элементов изготавливают навесы, беседки и козырьки.

Вообще навес – это жесткая конструкция, которая имеет в составе каркас и опорные стойки. Если вы хотите возвести простую систему, то следует изготовить односкатный навес, угол наклона которого ограничивается только размерами крыши. Односкатные навесы наиболее часто выстраиваются с опорой на основное здание. Если правильно спланировать изделие, то можно исключить основную систему отвода воды с крыши. Это обусловлено тем, что сама конструкция будет играть роль водостока, а стены не будут мокнуть. Стенки могут быть выполнены из любого имеющегося материала, но лучше себя проявит металлический профиль из пустотелого проката. Он достаточно прочен на изгиб, имеет незначительный вес, а также легко поддается монтажу. Навес во дворе частного дома станет отличным решением, если хозяевам необходима постройка по типу сарая или гаража. Материалы для проведения работ стоят недорого, доступны повсеместно и совместимы с технологией самостоятельного строительства.

Подготовка инструментов

Когда выстраивается навес во дворе частного дома, фото которого представлены в статье, обходимо подготовить инструменты, среди них:

  • строительный уровень;
  • рулетка;
  • ножовка по металлу;
  • отвертки;
  • сварочный аппарат;
  • оцинкованные саморезы;
  • крепежные уголки;
  • болты;
  • набор гаечных ключей;
  • дрель.

Подготовка строительной площадки

Если вы решили самостоятельно возвести навес, то необходимо определиться с месторасположением будущей постройки. Для этого желательно выбрать ровную территорию, внутри которой нет инженерных коммуникаций. Если же при проведении земляных работ повредить электрический кабель или систему водопровода, то сооружение навеса отойдет на некоторое время на второй план. Навес во дворе частного дома должен возводиться на заранее выровненной площадке, размеры которой подходят для будущей постройки. Наиболее привлекательно будут смотреться железные трубы, которые обладают достаточной прочностью. Элементы выступят в роли каркаса, их диаметр может начинаться от 50 мм. Что касается толщины стенок, то следует выбирать изделия, у которых этот параметр начинается от 3,5 мм. Вы можете приобрести трубы, бывшие в употреблении, герметичность для них особой роли не играет. Кроме того, если навес во дворе частного дома изготовить из прохудившихся труб, то конструкция получится более дешевой. Важно определить вес крыши, включая кровлю. Таким образом, для открытого навеса, размер которого составляет 6x3 м, будет необходимо 8 вертикальных опор, для которых будут использованы 80-мм трубы. Они вкапываются в ряд по четырем сторонам.

Для справки

Для каждой пары труб на почве следует сварить ферму из уголков. Важно наличие поперечных ребер жесткости. Если вы решили возвести навес во дворе частного дома, фото, расстояние между фермами необходимо изучить. Например, если расположить две 80-мм трубы на расстоянии в 3 м друг от друга, то они будут способны выдержать вес до 250 кг. Этого будет достаточно для самой массивной крыши, в том числе, учитывая снежную нагрузку.

Создание каркаса

Навес во дворе частного дома фото из профнастила предусматривает монтаж вертикальных опор, что является самым ответственным этапом в работе. Качественным навес получится только в том случае, если опоры будут строго вертикальны. При этом важно учесть, что верхние торцы должны оказаться на одинаковом уровне. Если вы решили использовать трехметровые опоры, то потребуется применить трубы, длина которых изменяется в пределах от 3,4 до 3,5 м. Лунки выкапывают на 60 см в глубину, а ширина должна быть удвоенной, чтобы залить достаточный объем бетонного раствора. Перед монтажом труб на их верхний торец следует приварить перфорированный или сплошной фланец из стального листа или круга. Фланцы будет удобно приварить к ферме для крыши. На дно подготовленных лунок засыпается гравий и песок, толщина каждого слоя должна быть равна 6 см. Важно выставить трубные опоры строго по отвесу, этот этап следует выполнять вдвоем или втроем, в противном случае будет сложно контролировать вертикальность расположения элементов. Трубы закрепляются в лунках с помощью крупных камней, для надежности можно укрепить противолежащие опоры сваркой, сформировав между ними арматурный прут.

Если вы решили создать навес во дворе частного дома из металлопрофиля, то на следующем этапе следует залить полое пространство между трубами и стенками бетонным раствором, который подготавливается из цемента марки М-300 или выше. К ингредиентам следует добавить гравий и песок, а после заливки раствора конструкция оставляется на несколько дней, пока бетон не застынет. За это время вертикальные опоры обретут необходимую прочность.

Установка ферм

Если вы решили возвести навес во дворе частного дома фото из профнастила, то на следующем этапе необходимо установить крышу. Для каждой пары вертикально установленных труб сваривается ферма, при этом нужно использовать арматуру и уголки. Данный элемент должен обладать формой равнобедренного треугольника, а короткие его стороны изготавливаются из уголков. Прутки или арматура должны применяться для поперечных ребер жесткости и длинной стороны. В тех местах, где фермы будут опираться на трубы, необходимо предусмотреть плоские площадки из уголка. Фермы свариваются еще на земле, это позволит добиться идентичности размеров. После завершения данных работ следует использовать строительные леса или устойчивую стремянку, с помощью которых мастер поднимет фермы, чтобы установить их на торцы колонн. Сначала элементы прихватываются сваркой, а после установки положение фермы можно скорректировать окончательно.

Возведение кровли

Когда выстраивается навес во дворе частного дома, фото данной конструкции рекомендуется рассмотреть заранее, это позволит понять, по какой технологии осуществлять возведение крыши. Между собой треугольные фермы со внутренней стороны крыши необходимо укрепить методом сварки, применив 4 арматурных прута, которые будут распространяться по всей длине навеса. На следующем этапе мастер приступает к установке обрешётки, а затем закрепляет профнастил на крыше. Если постройка будет иметь стены, то их поднимают от земли и доводят до самой кровли. Располагаться стены будут между опорами, но гораздо быстрее выполнить их из профнастила, который будет укреплен на прочной обрешётке. Важно помнить о том, что металлические листы в отличие от шлакоблочных стен и кирпичных перегородок предусматривают необходимость качественного утепления.

Изготовление деревянного навеса: подготовительные работы

Если вы решили выполнить навес во дворе частного дома, фото своими руками вы сможете сделать после завершения строительства. Предварительно рекомендуется рассмотреть их в статье. Возможно, это позволит понять, какую конструкцию лучше всего использовать. Например, для создания деревянного навеса нужно выбрать место, отдавая предпочтение зоне перед воротами, вдоль огорода или сада, а также около гаража. Такой подход позволит использовать навес не только для автомобиля, но и для хранения техники, а также садового инвентаря.

Возведение каркаса

Деревянные навесы, как и металлические, предусматривают наличие вертикальных стоек. Для этого применяются балки, после монтажа которых устанавливаются противолежащие продольные балки. Угол наклона данных элементов, которые будут уложенные в пазы верхних торцов опор, не должен быть больше 3%. Навес во дворе частного дома из дерева, фото которого представлены в статье, должен иметь стропильную систему. На опоры укладываются стропила, а их крепление осуществляется на продольных балках. Расстояние между ними должно быть равно 70 см. Нужно отступить от края примерно 9 см, чтобы установить крайние стропила на балку. Соединение деревянных элементов производится методом вырубки полок на торцах.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
