Откатные деревянные ворота своими руками – Деревянные откатные ворота: фото и видео установки

Содержание

распашные, откатные, гаражные, видео-инструкция, чертежи, расчет лестницы с поворотной площадкой, фото и цена

Все фото из статьи

Для многих владельцев загородных участков вопрос, как сделать деревянные ворота своими руками в гараже, является загадкой, но поспешим обрадовать читателей, что это вовсе не так – при желании возможно очень многое.

Распашные деревянные ворота для гаража своими руками

Большинство хозяев имеют в запасе такие столярные инструменты, как ножовка, молоток, рулетка и даже электрическая дрель, дисковая пила по дереву (ручная или стационарная) и тому подобное. Так что давайте узнаем, что можно сделать без посторонней помощи(а это очень приличная конструкция) и в дополнение посмотрим по теме видео в этой статье.

Ворота из дерева

Особенности монтажа

Принцип монтажа ворот

  • Начнём с того, что смонтировать гаражные ворота из пиломатериалов, это не расчет деревянной лестницы с поворотной площадкой, поэтому здесь всё гораздо проще – здесь не придётся прибегать к каким-либо таблицам и формулам. Основным требованием здесь можно назвать прочность и плотность запорной конструкции и, по возможности, её декоративные качества – для лицевой отделки можно применять самые разные материалы.

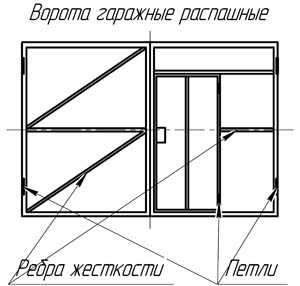

  • Обратите внимание, что чертежи деревянных ворот для гаража своими руками указывают на наличие опорных столбов и без этого вам не обойтись, так как не рекомендуется всю нагрузку от створки перекладывать на боковину проёма – она может просто разрушится со временем.
  • Но если вы по краям вкопаете стояки, закрепив их к стене или даже соединив вверху перемычкой, то эта нагрузка значительно понизится, так как несущим элементом будет вертикальный профиль.

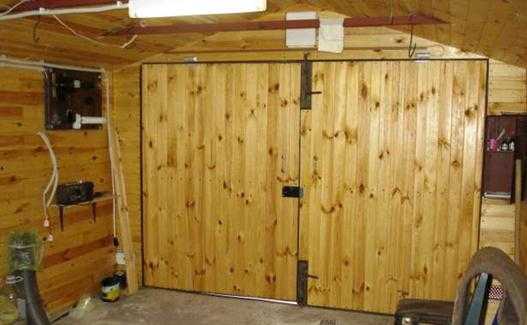

Здесь предусмотрена дверь на одной из створок

  • Кроме того, обратите внимание на конструкцию створок – они смонтированы по системе соединённых между собой треугольников, а, как известно, это самая жёсткая фигура, благодаря которой вы избежите сбоя диагоналей. В данном случае вы видите усиленный вариант, то есть, каждая из створок разделена на четыре треугольника, но даже если это будет всего два треугольника (разделение по диагонали), то диагональная деформация щита вам не грозит.

Примечание. Если вы будете делать распашные или деревянные откатные ворота своими руками, то вас, безусловно, никак не устроят щели, которые могут образоваться между досками при усыхании пиломатериалов. Поэтому, вам лучше всего использовать шпунтованную доску, но также это можно делать и в «гладкую фугу», только здесь уже сборка производится по принципу мебельного щита.

Делаем ворота

Проём для створок

Начнём с проёма – безусловно, вы оставили его при строительстве помещения, но теперь вам нужно сделать коробку, которая будет рамой для ваших деревянных ворот, так что вы можете делать её из бруса.

Для стоек по сторонам b1 и b2 вам придётся использовать профиль с поперечным сечением не менее 100×100 мм, так как на эти части коробки ляжет основная нагрузка, а вот перемычку между ними можно будет сделать из бруса сечением 100×50 мм.

Комли опор нужно вкопать в грунт и залить бетоном, но кроме этого их ещё нужно будет зафиксировать к участкам стены b1 и b2 для создания дополнительной жёсткости. Точно так же вам нужно будет зафиксировать перемычку к притолоке – для этого можно использовать длинные болты сечением 14 мм с пластиковыми дюбелями (для кирпичных или блочных сооружений) или длинные саморезы.

Буква П, которая получается для коробки, должна быть установлена строго по уровню – вертикальному и горизонтальному, чтобы створки ворот точно подходили при закрывании. По периметру коробки нужно будет прикрутить притворную планку – для этого можно использовать брусок 40×40 мм или 50×50 мм – он перекроет зазор, который непременно будет оставаться в закрытом положении.

Подборка досок для щита

Готовый проём, с установленной там коробкой, нужно замерить — деревянные распашные ворота своими руками должны получиться меньше на 10 мм в каждую сторону – этот зазор будет служить деформационным швом, так как древесина будет набухать при сырой погоде.

Точно такой же зазор нужно будет оставлять между створками, а чтобы там не было щели. На одну из половинок прикручивают притворную планку. Как мы уже говорили, сборку щита лучше всего производить из шпунтованной доски, но при этом его лучше делать на 50-60 мм больше в каждую сторону, а лишнее обрезать ручной дисковой пилой или, в крайнем случае, ножовкой.

Толщина доски здесь будет зависеть только от вашего выбора, так как сделать ворота из дерева своими руками можно любой толщины, но при этом, лучше не использовать материал менее 25 мм, чтобы створка не прогибалась, но и не более 40-50 мм, иначе они будут слишком тяжёлыми.

Доски между собой сгоняйте киянкой, чтобы при вхождении шипа в паз не оставалось зазора, но вы также можете использовать доску с односторонним шипом, но при их сборке вам понадобится ровная площадка. Для создания ровной площадки вы можете задействовать такие же доски или брус, сделав из них раму, которая по периметру будет меньше створки, так вы сможете делать щит на ровном месте.

Примечание. В тех случаях, когда используется стыковка в «гладкую фугу», делаете из досок мебельный щит, склеивая их между собой ПВА. Но здесь основной проблемой будут струбцины, так как створки достаточно широкие. Но эти приспособления можно сделать своими руками из обычной верёвки, используя для стягивания петли какой-либо металлический стержень или брусок.

Окантовка щита

После сборки щита разметьте его периметр, чтобы все углы получились точно 90⁰ удобнее всего для этого использовать длинный строительный угольник – отклонений от прямого угла на створке не должно быть вообще.

После расчерчивания, для того чтобы убедиться в непогрешимости своих расчётов, замеряйте диагонали – максимально допустимая разница ±2 мм, но и таких отклонений лучше всего избегать.

Если с периметром всё в порядке, то прикрутите саморезами окантовку, как это показано на верхнем фото – для таких рёбер жёсткости можно использовать ту же доску, из которой сделан щит, только предварительно распустить её по ширине на полосы по 70-80 мм.

Треугольники придадут створке жёсткость

Теперь перейдём к треугольникам и будем делать их из тех же планок, из которых было сделано обрамление, а как это осуществить на практике – хорошо видно на верхней фотографии. Сначала прикладываете одну диагональ и размечаете места среза, затем подрезаете лишнее и прикручиваете её саморезами.

После этого поверх первой, прикладываете вторую диагональ и отмечаете место пересечения, потом разрезаете эту планку пополам и делаете пересекающее ребро жёсткости из двух половинок, прикручивая их по отдельности.

Примечание. Если вы хотите как-то раскрасить створки, то лучше покрасьте щит отдельно, а планки отдельно. Только рейки сначала подрежьте по размерам, чтобы они точно подходили к месту установки.

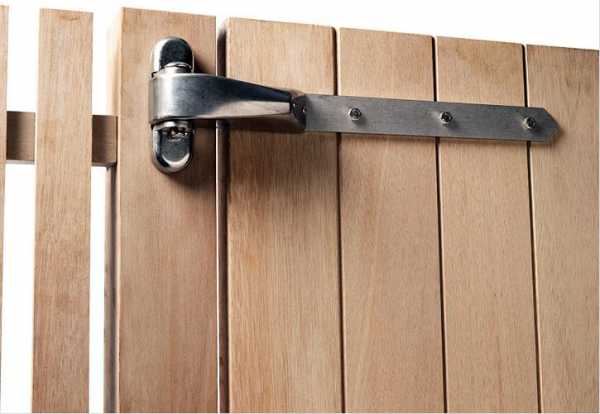

На створках использованы петли типа «стрела»

Даже если вы производили сборку щитов из дюймовой доски, они всё равно будут тяжёлыми и обычные навесы здесь не подойдут – слишком велика нагрузка на отрыв и нужна большая площадь для фиксации.

Поэтому, лучше всего использовать петли типа «стрела», которые вы видите на гаражных воротах на верхней фотографии. Они не только надёжно будут удерживать массу створок, но и изменят эстетичный вид гаража в лучшую сторону, хотя их цена не так уж и велика.

Заключение

Мы рассказали вам, как правильно сделать деревянные ворота, но это не означает, что перед вами единственно верный вариант их изготовления и навешивания – существуют более сложные конструкции. Но для подъёмных или откатных вариантов лучше использовать материалы, не поддающиеся деформации от влаги – металлический уголок, оцинкованный металл или пластик.

rubankom.com

Деревянные ворота: красиво, надежно и доступно (23 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

08.10.2017

Установить надежные ворота на участке так же важно, как построить хороший дом, потому что ворота и защищают ваше домовладение, и выполняют декоративную функцию, ведь первое, что видят люди, подъезжая к вашему дому, – это именно ворота. Если вы хотите найти идеальное сочетание цены и качества, выберите деревянные ворота. Они выглядят красиво и при правильном уходе, прослужат очень долго.

Какой материал выбрать?

Деревянные ворота могут быть изготовлены из:

  • сосны;
  • ольхи;
  • ели;
  • лиственницы;
  • березы;
  • клена;
  • дуба.

Каждый из этих видов древесины имеет свои преимущества и особенности. По возможности врата рекомендуется изготавливать из хвойных деревьев. В их составе есть смола, которая препятствует гниению древесины и делает ее прочной. Натуральная смола – хорошая профилактика от грибка, плесени и насекомых-вредителей.

Деревянные ворота и калитки часто изготавливают из сосны. Эта древесина очень прочная, но главное, что на ней почти отсутствуют сучья. Сосну легко обрабатывать и делать из нее заготовки нужно размера. Единственное, если вы захотите сделать деревянные ворота под старину, от сосны придется отказаться. Это дерево сложнее красить, чем остальные. Краска на поверхность ложится неравномерно, и дизайн деревянных ворот получается не такой, каким он изначально задумывался.

Ель имеет равномерный красивый цвет, поэтому ворота, сделанные из нее, достаточно просто вскрыть лаком. Деревянные ворота с ковкой часто делают из сосны, потому что декоративные металлические элементы идеально смотрятся на фоне этого дерева. Также из сосны можно изготовить калитку: она будет прочной и легкой одновременно. Для дома двери из сосны станут идеальным решением, но вот делать ли из них дачные уличные ворота, стоит подумать, потому что у этой древесины высокая пористость: во время сильных дождей она быстро набухает и начинает гнить.

Хорошо будут смотреться ворота из лиственницы. Это древесина очень прочная и крепкая. Она имеет менее пористую структуру, поэтому гниет не так быстро. Красивые деревянные ворота из лиственницы обычно покрывают лаком. Эта древесина достаточно красива, чтобы красить ее масляной краской.

Меньшей популярностью у производителей пользуется древесина лиственных пород. Ольху, клен, березу легко обрабатывать, они почти не рассыхаются, но имеют низкую влагостойкость. После дождливой осени и снежной зимы, ворота могут деформироваться и начать гнить. Можно установить деревянные ворота на даче из дуба. В этой древесине есть особые вещества, которые препятствуют гниению и образованию плесени. Она прочная и очень красивая. У дуба есть два недостатка: он дорого стоит и сложно обрабатывается.

Нужно определиться не только с видом древесины, но и с типом ворот, которые будут стоять на даче. Самыми распространенными видами ворот сегодня являются:

  • раздвижные;
  • распашные;
  • секционные.

Первые два – вариант бюджетный. Секционные ворота стоят дороже, и для их монтажа нужен опыт и специальные инструменты.

Устанавливаем распашные ворота

Самые простые и доступные по цене – распашные ворота. Они подойдут и для дачного участка, и для загородного дома. Ширина таких ворот около четырех метров, а высота определяется исходя из высоты всего ограждения.

Все составляющие ворот нужно заказывать на производстве. Как правило, они представляют собой раму из толстого металла, к которой крепятся деревянные доски. Установка ворот начинается с вкапывания стальных столбов, которые должны быть выше основных створок примерно на полметра. Когда столбы вкопаны, на петли навешиваются створки ворот.

Если вы хотите сэкономить, можно найти информацию о том, как сделать деревянные ворота самосточтельно. Если вы будете делать деревянные ворота своими руками, не забудьте, что над ними должен быть козырек из полиуретана. Такой козырек будет защищать торцы створок от влаги, а, значит, ворота прослужат дольше, но ставьте его с учетом, что во двор может заехать грузовик с высоким кузовом, поэтому такой козырек у деревянных распашных ворот должен быть минимум 3,5 метра.

У распашных ворот створки могут быть одного размера, а может быть створка и калитка. Будет очень удобно поставить автомобиль во дворе, а заходить и выходить, используя калитку. Деревянные ворота на металлическом каркасе подойдут для установки на входе, потому что они крепкие и надежные. Деревянные ворота в гараж могут не иметь этот каркас, сюда подойдут обыкновенные ворота из штакетника, который направляется на толстые направляющие балки.

Раздвижные ворота для экономии места

Чтобы открыть распашные ворота, нужно дополнительное пространство. Если его нет, можно установить деревянные откатные ворота. Без специальных инструментов и опыта вряд ли удастся изготовить такие ворота из дерева своими руками. Они представляют собой металлическую раму, в которую вставляется штакетник. Эта рама ездит по металлическим рельсам, установленным вдоль забора. Эти ворота можно открыть одним движением руки, но не на всех участках их можно установить: справа или слева у забора должна быть ширина, равная ширине полотна ворот.

Если вы не знаете, как сделать ворота такого типа, лучше не браться за их изготовление совсем. Построить кирпичные столбы для таких ворот и установить весь этот сложный механизм сможет только человек с большим опытом работы. Деревянные гаражные ворота тоже не могут быть такого типа, потому что заезжать полотну будет просто некуда.

Секционные ворота

Эти варианты стоят дороже, и монтаж их могут выполнить только профессионалы. Гаражные ворота из дерева могут быть не только распашными, но и секционными. Они состоят из тонких панелей, которые соединяются шарнирами. Одним движением ворота поднимаются и собираются наверху, так же легко они закрываются.

Деревянные секционные ворота часто устанавливают в подземные гаражи. Они очень удобные: легко приводятся в движение, герметично закрывают помещение, в собранном виде не занимают много места.

Однако у таких ворот имеются и недостатки. Они стоят гораздо дороже, чем распашные и раздвижные. Эти ворота сложно монтировать, и при неправильной эксплуатации шарнирный механизм может быстро выйти из строя. Эти ворота должны крепиться только к бетонной стене – в помещении с гипсокартонными стенами или в гараж из тонкого металла их установить не получится.

Украшаем ворота

Самый простой вариант украсить ворота – покрыть их лаком благородного оттенка или краской любимого цвета. Можно сделать ворота в стиле прованс: покрасить их и составить с помощью наждачки и медного купороса, но если ворота покрасить и не реставрировать, со временем они состарятся до нужного состояния сами.

Если есть финансовая возможность, можно потратиться и установить деревянные ворота с элементами ковки. Даже если прикрепить небольшие декоративные элементы, ворота будут смотреться по-другому. Можно сделать кованые петли, ручки, засовы – с ними у ворот и калитки будет совершенно другой вид, а можно заказать кованые ворота с деревом. Они стоят дорого, но с ними ваше домовладение будет похоже на настоящий средневековый замок.

Ворота с деревянными вставками иногда украшают резьбой. Это мелкая ручная работа, которую может выполнить редкий мастер. Если вы хотите себе резные ворота, они должны быть не из осины или ольхи, а из красного дерева. Иначе работа будет стоить дороже, чем ворота с калиткой.

Деревянные ворота – хороший вариант для тех, кто ищет идеальное сочетание цены и качества. Они выглядят очень презентабельно и стоят дешевле, чем металлические. Если вы хотите, чтобы деревянные ворота служили вам много лет, ухаживайте за ними. Для этого их нужно не реже, чем один раз в шесть лет, обрабатывать пропитками от насекомых, обновлять слой краски и лака и смазывать маслом все железные механизмы.

roomplan.ru

Деревянные ворота своими руками

Ворота на участке «встречают» и «провожают» гостей. Именно по внешнему виду ворот складывается общее впечатление о доме и о его владельцах. Оригинальность и неповторимость дизайна ворот оставляет незабываемое впечатление и обо всем доме. (Рис. 1)

Оригинальность и неповторимость дизайна ворот оставляет незабываемое впечатление и обо всем доме

Именно по внешнему виду ворот складывается общее впечатление о доме и о его владельцах. Оригинальность и неповторимость дизайна ворот оставляет незабываемое впечатление и обо всем доме. Michail Rybakov

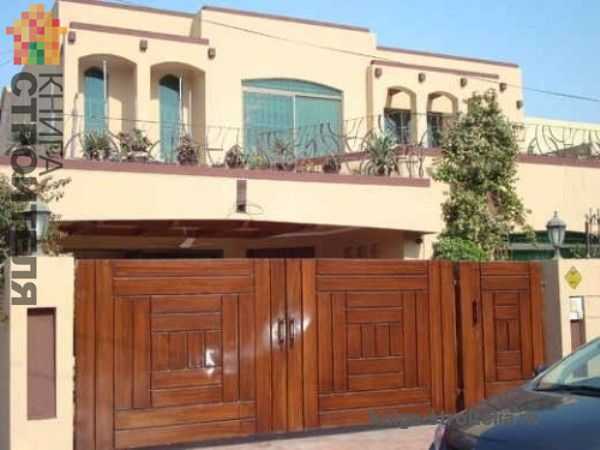

Ворота изготавливаются из разных материалов, но первенство по популярности продолжает удерживать древесина. Широкое применение древесины можно объяснить простотой обработки, возможностью создания необычайных по форме и конструкции изделий и доступной стоимости. Иногда деревянные ворота становятся продолжением деревянного забора сочетать с которым ворота из другого материала смотрелись бы не очень гармонично. Такие изделия особенно эффекты ели украсить их ручной резьбой. (Рис. 2, 3)

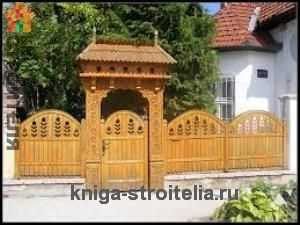

Такие изделия особенно эффекты ели украсить их ручной резьбой

Ворота изготавливаются из разных материалов, но первенство по популярности продолжает удерживать древесина. Широкое применение древесины можно объяснить простотой обработки, возможностью создания необычайных по форме и конструкции изделий и доступной стоимости. Иногда деревянные ворота становятся продолжением деревянного забора сочетать с которым ворота из другого материала смотрелись бы не очень гармонично. Такие изделия особенно эффекты ели украсить их ручной резьбой. Michail Rybakov

Такие изделия особенно эффекты ели украсить их ручной резьбой

Ворота изготавливаются из разных материалов, но первенство по популярности продолжает удерживать древесина. Широкое применение древесины можно объяснить простотой обработки, возможностью создания необычайных по форме и конструкции изделий и доступной стоимости. Иногда деревянные ворота становятся продолжением деревянного забора сочетать с которым ворота из другого материала смотрелись бы не очень гармонично. Такие изделия особенно эффекты ели украсить их ручной резьбой. Michail Rybakov

Ворота можно изготавливать как полностью из древесины так и использовать дерево в обшивке металлического каркаса. Конструкции самих ворот при этом могут быть самыми разнообразными, но все же наиболее часто изготавливаются деревянные ворота распашного и откатного типа. Об изготовлении откатных ворот можно прочитать в статье пройдясь по рекомендованной ссылке. Здесь же рассмотрим детально способ изготовления распашных деревянных ворот. (Рис. 4)

Здесь же рассмотрим детально способ изготовления распашных деревянных ворот

Ворота можно изготавливать как полностью из древесины так и использовать дерево в обшивке металлического каркаса. Конструкции самих ворот при этом могут быть самыми разнообразными, но все же наиболее часто изготавливаются деревянные ворота распашного и откатного типа. Об изготовлении откатных ворот можно прочитать в статье пройдясь по рекомендованной ссылке. Здесь же рассмотрим детально способ изготовления распашных деревянных ворот. Michail Rybakov

Процесс изготовления и установки деревянных ворот можно считать вполне стандартным и происходит он по следующему плану:

1. Составление чертежа с указанием точных размеров.

2. Подготовка инструментов.

3. Выбор и приобретение материалов.

4. Установка несущих столбов.

5. Изготовление каркаса.

6.Обшивка каркаса.


7. Подготовка места установки ворот.

8. Установка ворот. (Рис. 5)

Установка ворот

Установка несущих столбов 5. Изготовление каркаса 6 Обшивка каркаса 7. Подготовка места установки ворот 8. Установка ворот. Michail Rybakov

Начнем с первого пункта. Для того чтобы составить чертеж нужно определиться с конструкцией ворот и формой створок. Далее снимаете размеры. Учитывать нужно и расстояние которое понадобится для размещения столбов и петель. Детальное и самостоятельное составления чертежа поможет вам своевременно обратить внимание на возможные нюансы возникающие в процессе изготовления и монтажа ворот.

Теперь займитесь подготовкой инструмента. Стоит оговориться, что наши ворота будут состоять полностью из дерева и лишь петли являются металлическими. (Рис.6)

Стоит оговориться, что наши ворота будут состоять полностью из дерева и лишь петли являются металлическими. (Рис.6)

Для того чтобы составить чертеж нужно определиться с конструкцией ворот и формой створок. Далее снимаете размеры. Учитывать нужно и расстояние которое понадобится для размещения столбов и петель. Детальное и самостоятельное составления чертежа поможет вам своевременно обратить внимание на возможные нюансы возникающие в процессе изготовления и монтажа ворот Теперь займитесь подготовкой инструмента. Стоит оговориться, что наши ворота будут состоять полностью из дерева и лишь петли являются металлическими. (Рис.6) Michail Rybakov

Теперь что касается списка необходимых инструментов. В него входят следующие устройства:

* Начинаем с разметки. Для того чтобы в процессе можно было производить замеры приготовьте: рулетку, маркер, уровень, отвес.

* Для работы с древесиной понадобятся: пила, молоток, угольник. Для обработки приобретите антисептические средства с противогрибковыми добавками и кисть для их нанесения.

* Устанавливая столбы для ворот вам понадобятся емкость для замешивания бетона, весло для размешивания, шпатель и ведра.

* В процессе работы так же пригодятся дрель и шуруповерт. (Рис. 7)

Для обработки приобретите антисептические средства с противогрибковыми добавками и кисть для их нанесения * Устанавливая столбы для ворот вам понадобятся емкость для замешивания бетона, весло для размешивания, шпатель и ведра * В процессе работы так же пригодятся дрель и шуруповерт

Теперь что касается списка необходимых инструментов. В него входят следующие устройства: * Начинаем с разметки. Для того чтобы в процессе можно было производить замеры приготовьте: рулетку, маркер, уровень, отвес * Для работы с древесиной понадобятся: пила, молоток, угольник. Для обработки приобретите антисептические средства с противогрибковыми добавками и кисть для их нанесения * Устанавливая столбы для ворот вам понадобятся емкость для замешивания бетона, весло для размешивания, шпатель и ведра * В процессе работы так же пригодятся дрель и шуруповерт. Michail Rybakov

Теперь что касается материалов. Доски для обшивки лучше выбирать сосновые. Сосна обладает прекрасными качествами позволяющими использовать ее в проведении внешних работ. Крепкая структура и устойчивость к воздействию влаги делают сосну очень подходящим материалом для производства уличных ворот. Используют древесину и более ценных пород с аналогичными качествами (например дуб). Петли можно использовать как обычные так и красивые кованные. Массивные, выполненные «под старину» петли преобразят даже самые простые ворота чудесным образом превращая их в яркое дорогое изделие. (Рис. 8)

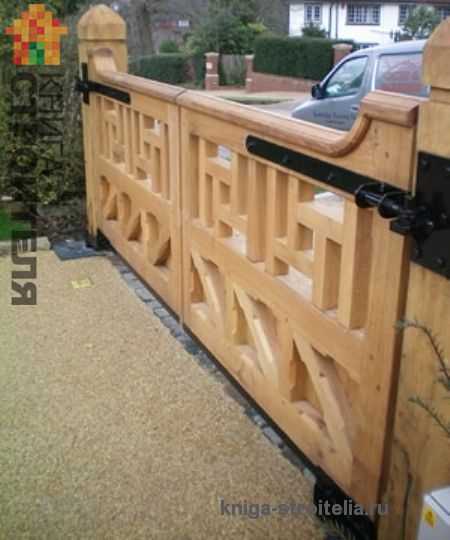

Массивные, выполненные «под старину» петли преобразят даже самые простые ворота чудесным образом превращая их в яркое дорогое изделие

Крепкая структура и устойчивость к воздействию влаги делают сосну очень подходящим материалом для производства уличных ворот. Используют древесину и более ценных пород с аналогичными качествами (например дуб). Петли можно использовать как обычные так и красивые кованные. Массивные, выполненные «под старину» петли преобразят даже самые простые ворота чудесным образом превращая их в яркое дорогое изделие. Michail Rybakov

Для устройства столбов крепления створок можно использовать деревянные столбы (по возможности дубовые), обычную металлическую трубу (диаметром сто) или квадратную профтрубу (сто на сто). Под столбы заготавливаются ямы. Глубина ям должна быть не менее метра (вообще чем лучше, тем надежнее и устойчивее будет конструкция ворот). На дно ямы насыпается слой щебня и песка. Далее столб устанавливается и заливается бетонным раствором. Важно в процессе установки столбов проверять их уровнем. От правильной установки несущих столбов зависит будущая эксплуатация ворот. Бетонный раствор готовится из цемента (одна часть), песка (две части) и щебня (четыре части) и воды, где за «часть» принимаем объем ведра. Раствор должен выстояться и затвердеть набрав крепости. (Рис. 9)

Раствор должен выстояться и затвердеть набрав крепости

Важно в процессе установки столбов проверять их уровнем. От правильной установки несущих столбов зависит будущая эксплуатация ворот. Бетонный раствор готовится из цемента (одна часть), песка (две части) и щебня (четыре части) и воды, где за «часть» принимаем объем ведра. Раствор должен выстояться и затвердеть набрав крепости. Michail Rybakov

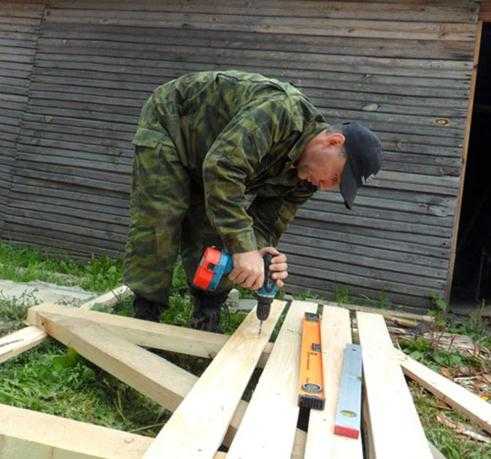

Пока бетон будет застывать можно заняться изготовлением створок ворот. Каркас изготавливаем из брусьев достаточного размера (все зависит от размера створок, а значит и от их веса). Обычная схема каркаса заключается в сбитом прямоугольнике с диагонально закрепленным брусом такой же толщины. Каркас может быть более сложным если из досок будет выполняться рисунок. Тогда необходимо будет продумать заранее расположение элементов и как следствие возможность их фиксации к каркасу. (Рис. 10)

Тогда необходимо будет продумать заранее расположение элементов и как следствие возможность их фиксации к каркасу

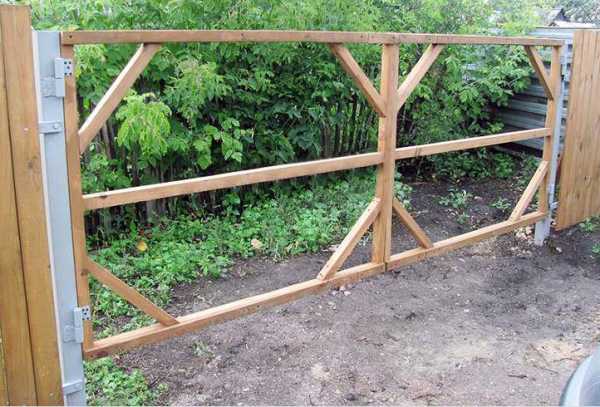

Каркас изготавливаем из брусьев достаточного размера (все зависит от размера створок, а значит и от их веса). Обычная схема каркаса заключается в сбитом прямоугольнике с диагонально закрепленным брусом такой же толщины. Каркас может быть более сложным если из досок будет выполняться рисунок. Тогда необходимо будет продумать заранее расположение элементов и как следствие возможность их фиксации к каркасу. Michail Rybakov

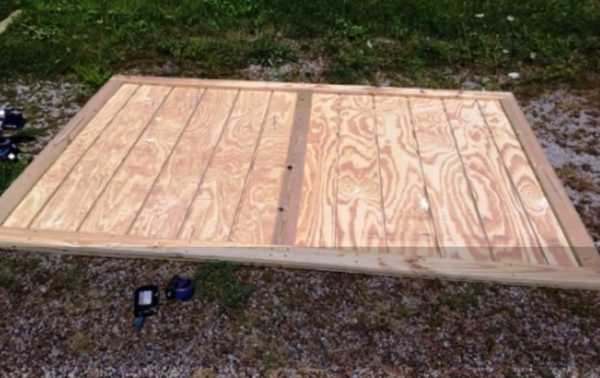

После того как каркас был собран можно приступать к его обшивке доской. Доски распиливаются на отрезки нужной длины и саморезами прикручиваются к каркасу. Саморезы нужно использовать только нержавеющие. Доски (как и брусья каркаса) так же лучше предварительно обработать антисептическими средствами. Остается только закрепить на створках петли и переходить к выполнению следующего этапа по изготовлению и установки ворот. (Рис 11)

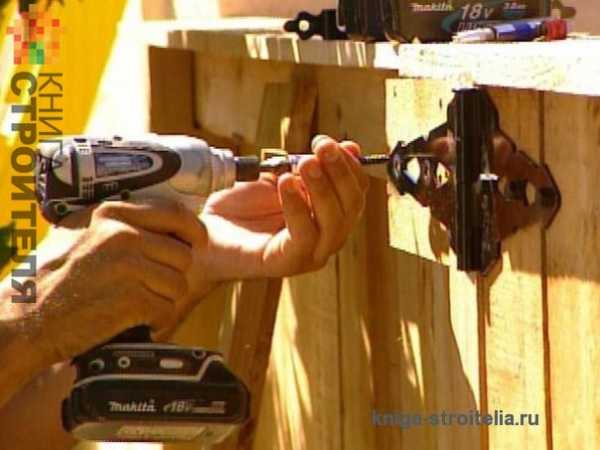

Остается только закрепить на створках петли и переходить к выполнению следующего этапа по изготовлению и установки ворот. (Рис 11)

После того как каркас был собран можно приступать к его обшивке доской. Доски распиливаются на отрезки нужной длины и саморезами прикручиваются к каркасу. Саморезы нужно использовать только нержавеющие. Доски (как и брусья каркаса) так же лучше предварительно обработать антисептическими средствами. Остается только закрепить на створках петли и переходить к выполнению следующего этапа по изготовлению и установки ворот. (Рис 11) Michail Rybakov

Перед тем как приступить к креплению створок на столбы. Проверив еще раз затвердение бетонного раствора сделайте замеры и закрепите навесы (соответственно верхнюю и нижнюю части). Навесы должны быть на такой высоте, чтобы после подвешивания створок между ними (створками) и землей оставалось расстояние около десяти сантиметров. Если у вас еще не обустроена поверхность данного участка дороги и заезда постарайтесь принять и то что высота грунта после укладки плитки (или устройства другого покрытия) может значительно увеличиться. (Рис. 12)

Если у вас еще не обустроена поверхность данного участка дороги и заезда постарайтесь принять и то что высота грунта после укладки плитки (или устройства другого покрытия) может значительно увеличиться

Перед тем как приступить к креплению створок на столбы. Проверив еще раз затвердение бетонного раствора сделайте замеры и закрепите навесы (соответственно верхнюю и нижнюю части). Навесы должны быть на такой высоте, чтобы после подвешивания створок между ними (створками) и землей оставалось расстояние около десяти сантиметров. Если у вас еще не обустроена поверхность данного участка дороги и заезда постарайтесь принять и то что высота грунта после укладки плитки (или устройства другого покрытия) может значительно увеличиться. Michail Rybakov

Закрепив навесы на столбах приподнимая и наклоняя створки подвешиваете их на навесы. Теперь остается врезать замок. Не помешает и установка простейших запорных механизмов (по типу оконной щеколды, по одному вверху и в низу конструкции). (Рис. 13, 14)

Не помешает и установка простейших запорных механизмов (по типу оконной щеколды, по одному вверху и в низу конструкции)

Если у вас еще не обустроена поверхность данного участка дороги и заезда постарайтесь принять и то что высота грунта после укладки плитки (или устройства другого покрытия) может значительно увеличиться. Закрепив навесы на столбах приподнимая и наклоняя створки подвешиваете их на навесы. Теперь остается врезать замок. Не помешает и установка простейших запорных механизмов (по типу оконной щеколды, по одному вверху и в низу конструкции). 13, 14) Michail Rybakov

Не помешает и установка простейших запорных механизмов (по типу оконной щеколды, по одному вверху и в низу конструкции)

Если у вас еще не обустроена поверхность данного участка дороги и заезда постарайтесь принять и то что высота грунта после укладки плитки (или устройства другого покрытия) может значительно увеличиться. Закрепив навесы на столбах приподнимая и наклоняя створки подвешиваете их на навесы. Теперь остается врезать замок. Не помешает и установка простейших запорных механизмов (по типу оконной щеколды, по одному вверху и в низу конструкции). Michail Rybakov

Распашные деревянные ворота можно обустроить автоматическим управлением и тогда вы сможете управлять открытием и закрытием ворот дистанционно. Тогда не придется выходить из автомобиля для того, чтобы заехать или выехать с участка.

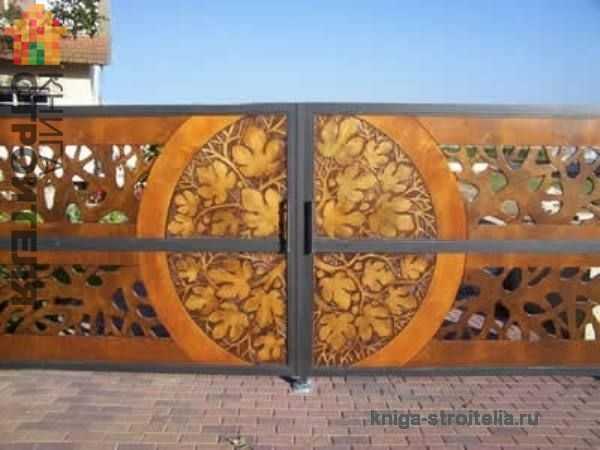

Украшаются ворота не только коваными петлями. Необыкновенные кованые элементы можно установить и в виде короны по верхней грани ворот. Можно воспользоваться и другими коваными предмета декора и приобрести большее количество вензелей и покрыть такой своеобразной обрешеткой всю поверхность полотен створок и/или произвести обрамление кованой рамой все полотна створок. Да и сами деревянные створки покрываются лаком (для наружных работ) или соответствующей краской. Часто ворота изготавливаются со встроенными калитками. Это так же не сложно и принципиального отличия в производстве ворот с калиткой нет. Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа. (Рис. 15,16,17)

Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа

Да и сами деревянные створки покрываются лаком (для наружных работ) или соответствующей краской. Часто ворота изготавливаются со встроенными калитками. Это так же не сложно и принципиального отличия в производстве ворот с калиткой нет. Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа. Michail Rybakov

Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа

Да и сами деревянные створки покрываются лаком (для наружных работ) или соответствующей краской. Часто ворота изготавливаются со встроенными калитками. Это так же не сложно и принципиального отличия в производстве ворот с калиткой нет. Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа. Michail Rybakov

Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа

Да и сами деревянные створки покрываются лаком (для наружных работ) или соответствующей краской. Часто ворота изготавливаются со встроенными калитками. Это так же не сложно и принципиального отличия в производстве ворот с калиткой нет. Просто немного больше работы, которую необходимо предусмотреть еще на этапе создания эскиза и чертежа. Michail Rybakov

Статья с сайта Книга строителяhttps://kniga-stroitelia.ru/

kniga-stroitelia.ru

Как сделать деревянные ворота своими руками

Деревянные изделия в нашей стране пользуются особой любовью у населения. При внешней простоте дерево привлекает теплотой, добротностью и надежностью. Конечно, никто не будет спорить, что металл и прочнее и устойчивее, но если металлические или профильные заграждения встречаются на каждом шагу, то ворота из дерева – штучный материал, практически дизайнерская работа, даже если выполнены из нешлифованных досок. Как сделать деревянные ворота своими руками, какое оформление выбрать, как избежать основных проблем при работе с деревом – все это в нашей статье.

Содержание

  1. Особенности конструкции
  2. Из какого дерева лучше делать ворота
  3. Как обработать древесину перед погружением в землю
  4. Изготовление деревянных ворот
  5. Как правильно проводить расчеты и составлять проект
  6. Порядок работ
  7. Особенности сборки створок

Особенности конструкции

При относительной плотности дерева каркас ворот все же стоит делать металлическим. Это позволит удерживать форму и геометрию ворот без изменений в течение длительного времени и не позволит рассохнуться краям древесины, которые обычно первыми повреждаются при длительном контакте с осадками.

Сами створки можно изготавливать непосредственно из дерева, а уже собранную конструкцию закрепить поперечными лагами. Если длина створки менее 150 см, тогда смысла в лагах нет, достаточно той фиксации, которую обеспечит удерживающая рама.

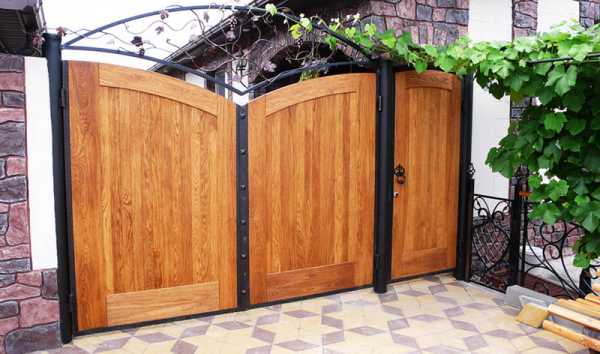

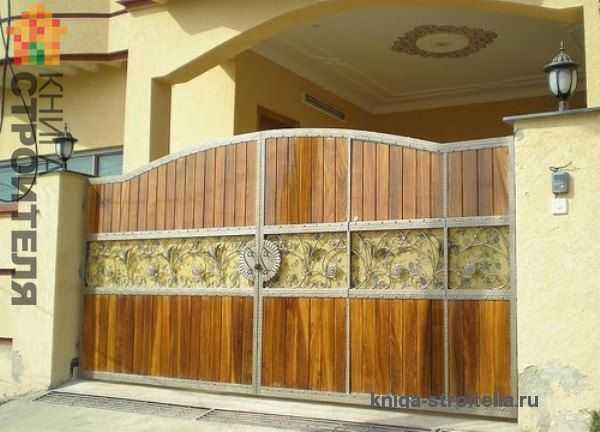

Деревянные ворота с металлическим каркасом

Длина ворот без учета калитки должна рассчитываться, исходя из особенностей эксплуатации. Если они рассчитаны на малогабаритные автомобили, достаточно 250-300 см, для крупногабаритных или нескольких автомашин стоит делать от 300 см.

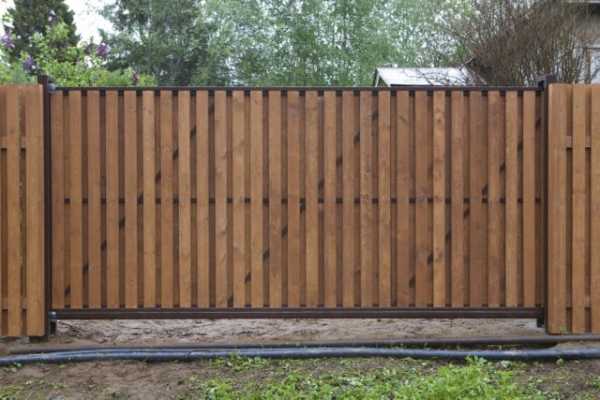

Ворота из дерева могут быть и откатными. В целом это относительно несложная система, обеспечивающая передвижение створки ворот по направляющей. Конструктивно направляющая представляет собой металлический рельс, приваренный к основной раме, в который вставлены роликовые тележки. Именно на них крепится створка и жестко ее удерживает. Управлять откатным механизмом можно вручную или настроить автоматику, срабатывающую с пульта.

Из какого дерева лучше делать ворота

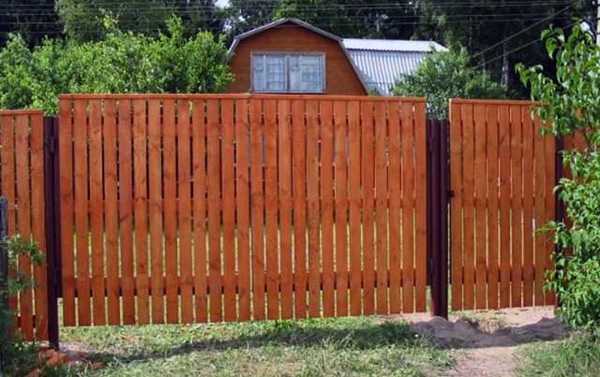

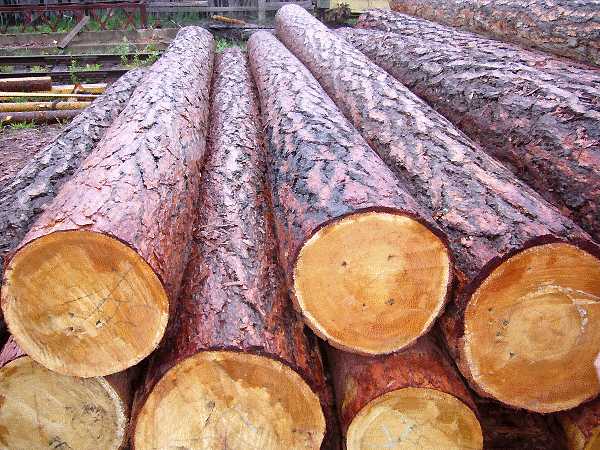

Из сосны проще и дешевле делать деревянные ворота

Специалисты советуют использовать ту древесину, которая произрастает в конкретном регионе, включая хвойные породы. Конечно, самое распространенное дерево в России – сосна, и именно ее чаще всего выбирают для отделочных работ, для уличных и несущих конструкций. Причин тому несколько, но главных две:

  • низкая стоимость материала по сравнению с лиственными породами;
  • сосна отлично переносит природные осадки, мало усыхает за счет высокой концентрации смол и обладает абсолютно прямым стволом, что тем более важно для больших полотен, например, створок ворот.

Лиственница более плотная, соответственно, тяжелее обрабатывается и стоит дороже. Но у такого материала больший ассортимент текстуры, а значит, и оградительное сооружение будет смотреться ярче и оригинальнее.

Деревянные ворота с металлическими столбами опорами

Некоторые выбирают для изготовления деревянных ворот своими руками дуб, но именно для такого сооружения он – не самое выгодное капиталовложений. Привлекает богатая текстура, качество древесины, в целом она визуально более выигрышная, но по качеству и длительности эксплуатации в уличных условиях принципиальной разницы между лиственницей и дубом нет, а значит, зачем платить больше?

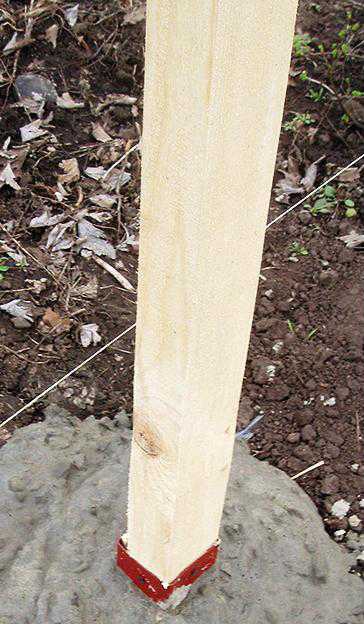

Как обработать древесину перед погружением в землю

Кто-то начнет сомневаться в целесообразности такого мероприятия, аргументируя это склонностью к гниению. Но если планируются аутентичные ворота и калитка, то есть полностью деревянные, то бетонные столбы будут выглядеть инородным телом. Итак, как правильно обработать:

  1. Та часть, которую будут погружать в землю, плюс еще 15-25 см (на зазор между землей и рамой) обжигается со всех сторон горелкой до того момента, пока слегка не обуглится.
  2. Растопленным гудроном (1,5-2 литра в зависимости от количества столбов и глубины погружения) осмаливается обугленная часть и, пока еще горячая, плотно укутывается рубероидом. Можно использовать мешковину, но лучше все же брать рубероид.
  3. После полного остывания такие столбы можно закапывать в землю – даже через 30 лет на них не будет ни малейших следов гниения.

Изготовление деревянных ворот

В данном случае речь идет о распашной конструкции с отдельной секцией для калитки. Всего понадобится 3 опорных столба.

Схема забора без калитки

Высота ворот выбирается по личным предпочтениям. Рекомендуемая – от 180 до 220 см. Этого достаточно, чтобы скрыть происходящее во дворе от посторонних глаз, обеспечить качественную защиту, но не воссоздать во дворе подобие неприступной крепости.

Для высоты ворот в 180 см опорные столбы погружаются в землю на глубину не менее 100 см (с учетом уровня промерзания грунта) и обязательно бетонируется. На застывание раствора в среднем отводится от 7 до 15 дней в зависимости от температуры окружающей среды.

Итак, пиломатериалы:

  • штакетник для отделки каркаса ворот 20 х 40 мм и больше;
  • брусок 40 х 40 см для каркаса – 4 части 180, 180, 100, 100 см;
  • опорный брус 100 х 100 см – 3 шт. по 280 см.

Для опорных столбов можно использовать лиственницу, дуб или сосну – наиболее крепкий. Обязательно требуется обработка обжигом, гудроном и рубероидом.

  • ручка и замок для калитки;
  • запорный механизм – замок, балка или щеколда;
  • упоры для фиксации ворот;
  • петли для створок и калитки;
  • цемент М300;
  • речной песок;
  • щебень.

Инструменты:

  • электролобзик;
  • для работы с неошлифованными досками понадобится рубанок и рашпиль;
  • шуруповерт;
  • дрель;
  • бур для подготовки ям;
  • отвес;
  • лом.

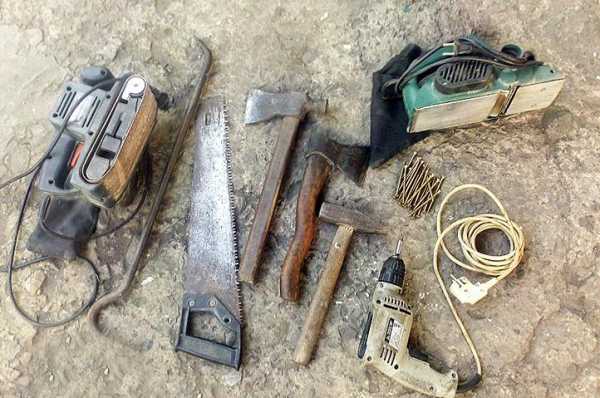

Примерный перечень инструментов

Дополнительно понадобятся ведра и другие емкости, где будет замешиваться бетон для ям.

Как правильно проводить расчеты и составлять проект

Перед тем, как начинать делать деревянные распашные ворота своими руками, нужно определиться с их габаритами и составить подробный чертеж. Здесь учитываются – высота, размер створок, способ открытия, размер и место нахождения калитки.

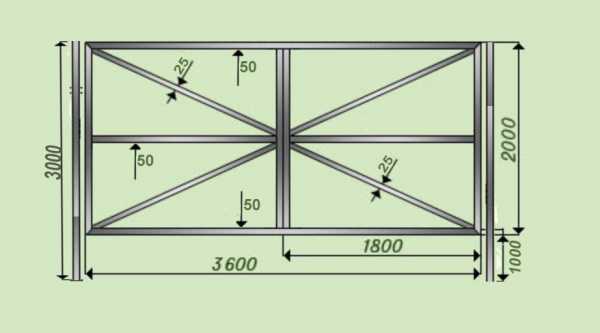

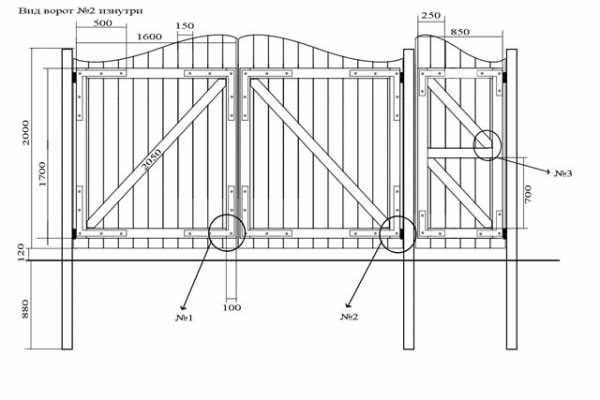

Приведем для примера несколько чертежей деревянных ворот, из которых можно выбрать наиболее подходящий под конкретную местность.

Чертеж деревянных распашных ворот – с правосторонней калиткой

Чертеж деревянных распашных ворот – с левосторонней калиткой

Чертеж деревянных распашных ворот – с отдельной стоящей калиткой

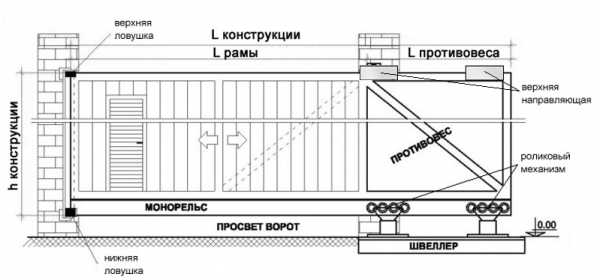

Чертеж деревянных ворот - откатная конструкция

Конструкция каркаса без калитки

Основные показатели:

  • высота – 180-300 см;
  • ширина каждой створки – 150-220 см;
  • ширина калитки – 100 см;
  • количество поперечных брусков (лаг) – 2-4 в зависимости от высоты.

Порядок работ

  1. Очистка участка

Перед тем, как сделать ворота деревянные, следует очистить участок от крупных камней, пней и прочих предметов, которые могут помешать работам и установке конструкции.

  1. Разметка расположения опор

Для того, чтобы все сооружение было прямолинейным, по всей длине будущей конструкции вбиваете в землю колышки, натягиваете между ними шнур и проверяете горизонталь строительным уровнем

  1. Для опорных столбов выкапываете 3 ямы глубиной 100-120 см. Верхний уровень над землей должен быть абсолютно ровным, поэтому стараетесь выровнять их по глубине, а если не получится, тогда придется верхушку срезать.
  2. На дно ямы засыпается песок вперемешку с щебнем, это будет условная подушка, заливается водой и утрамбовывается палкой или любым другим подручным предметом. Далее строго вертикально (проверяете по отвесу) вставляется брус или бетонный столб и заливается заранее подготовленным бетонным раствором из 2 частей песка и 1 части цемента.

Бетонирование опорных столбиков

Необходимости в армировании нет, поскольку метровой глубины достаточно для прочного и надежного крепления всей конструкции деревянного забора.

  1. Спустя 5-10 дней после того, как бетон полностью засохнет можно крепить каркас ворот или непосредственно створки навешивать на петли.

Монтаж створок ворот

  1. По верху опорные столбы скрепляются горизонтальной поперечиной, которая будет работать по аналогии с ребром жесткости, придавая устойчивости всему сооружению.

Особенности сборки створок

Каркас каждой створки лучше собирать в горизонтальном положении. По размеру каркаса подбираются доски, спил или штакетник, которые удобно собирать с помощью деревянных нагелей.

Для справки!  Деревянный нагель - крепежное элемент в виде большого деревянного гвоздя. Используется для соединения досок и брусьев.

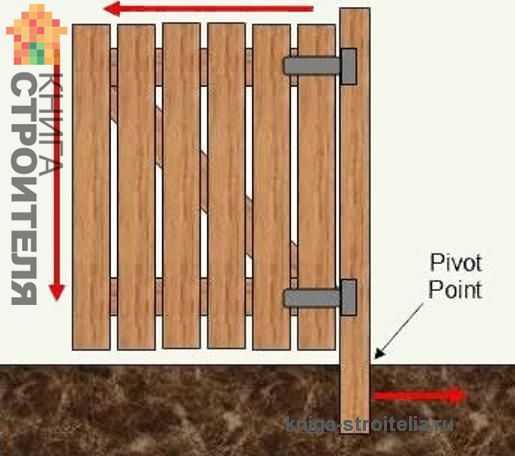

После того, как полотно собрано, его окончательно фиксируют саморезами по краям рамы. Дополнительно устанавливается перемычка, укрепляющая в целом створку. Перемычка, как правило, располагается по центру и выглядит либо как литера «Z», либо крест-накрест.

Большие створки лучше дополнять укосинами, чтобы со временем края не выходили за рамы и не разбалтывали всю конструкцию.

Финальным шагом станет монтаж щеколды, петлей.

Установка петель

Обязательно всю конструкцию вскрывают лаком для придания благородного блеска и увеличения эксплуатационного срока.

Лак может быть бесцветным или тонированным

ВИДЕО: Как сделать деревянные ворота своими руками

www.portaldverey.ru

Распашные деревянные ворота своими руками

Ворота – это лицо любого дома или дачи, поэтому к их изготовлению стоит относиться со всей ответственностью. Основная задача этой конструкции заключается в защите от вандалов и недоброжелателей или же просто назойливых глаз. Из этого можно сделать вывод, что идеальные ворота должны быть привлекательны на вид, хорошо защищать и быть удобными. Больше всего этим критериям соответствуют распашные.

[sam id=»1″ codes=»true»]

Из-за простоты в сборке их можно достаточно легко и быстро собрать самостоятельно. В качестве материала наибольшей популярностью пользуется дерево, ведь оно лучше поддается обработке и относительно дешево стоит. Для этого идеально подойдет пиломатериал из сосны или лиственницы, так как он отличается прочностью и небольшим весом.

Теперь рассмотрим, как соорудить деревянные ворота распашного типа поэтапно и убедимся, что в этом нет ничего сложного.

Этап 1: расчет и планировка

Для того чтобы распашные воротища получились ровными и простояли, не шатаясь, не один десяток лет, важно правильно спроектировать их строительство. Для начала необходимо измерить поверхность, где находится проем, убедиться в том, что она идеально ровная. Если имеется небольшая погрешность, то лучше ее устранить до начала работ по установке.

Обязательно в точности измерьте не только общую ширину ворот, но и отдельно каждой створки и калитки. Измерения и месторасположение важных элементов лучше изобразить на бумаге в виде схемы или эскиза.

Наличие такого листочка значительно облегчит последующую работу и поможет установить распашные ворота правильно.

Совет: Стандартной шириной для ворот принято считать 3-4 метра, но этот размер может варьироваться в зависимости от требований владельца. Например, если на участке планируется стройка, то делайте проезд шире, чтобы в него могли войти грузовая или строительная техника.

Важно помнить, что деревянные полотна должны иметь зазор между нижним краем и землей. Он необходим для нормального открывания при выпавшем снеге или размокшей грязи.

Этап 2: материалы

Перед тем как отправиться покупать пиломатериал, рассчитайте какой высоты будут деревянные ворота, и решить будет ли в них калитка или нет. Считается, что в идеале высота должна быть не 120 см. При расчете длины опор стоит учесть, что для надежности они должны быть зарыты в землю на глубину не менее метра. Итак:

Для опор понадобится круглый или квадратный брус с диаметром не менее метра. Лучше приобретать брусья из дуба, так как они считаются самыми крепкими и устойчивыми к влаге и гниению.

  • Для каркаса – бруски с сечением 4х4 см или более.
  • Для обшивки – штакетник с сечением минимум 2х4 см.

На деревянные ворота нужно будет прикрутить железные элементы, такие как:

  • Пара (или четыре – это по желанию и включая особенность конструкции) навесов.
  • При необходимости – петли для навесного замка.
  • При наличии калитки – петли и щеколда.
  • Саморезы.

Приготовьте и некоторые инструменты:

  • Электролобзик, шуруповерт, дрель.
  • Бур, лом, отвесы.
  • Рубанок, рашпиль.
  • Емкость для раствора, бетон, песок, щебень.
  • Водный уровень, измерительная рулетка.

Этап 3: установка опор

Опоры являются самым важным элементом, ведь на них распределяется вся нагрузка, которую несут распашные ворота. Закапывать их нужно на глубину не менее метра – это гарантирует их устойчивость от перекосов и долговечность.

Совет: чтобы увеличить срок службы опор их можно пропитать антисептиком, а на подземную часть нанести смолу или битумную мастику.

Участок, где будут устанавливаться опоры, тщательно подготовьте: уберите мусор и крупные камешки, при необходимости выровняйте грунт и разрыхлите крупные комья земли. Для разметки расположения опор можно использовать шнур, натянутый на колья.

[sam id=»2″ codes=»true»]

Следующий этап – бурение (или копание) ямок для опор глубиной метр-полтора и диаметром, превышающим диаметр столба (бруса) примерно на 15 см. Дно выкопанной ямы необходимо тщательно утрамбовать. Это делается для того, чтобы распашные створки не проседали. С этой же целью на дно можно насыпать щебня или песка. Далее установите в ямы столбы и проверьте, чтобы их высота была одинаковой. Необходимо также проверить вертикальность при помощи отвеса. Если положение будет ровным, то можно приступать к засыпке щебнем и заливке бетоном.

Важно! Надежно установить и вымерять опоры в одиночку не получится, так как эта работа достаточно тяжелая. Обязательно пригласите помощников для этого этапа работы!

Приступать к следующим этапам можно только после полного высыхания раствора.

Этап 4: сборка каркаса створок

Правильная сборка каркаса – это надежные и прочные деревянные ворота, поэтому к этому процессу нужно отнестись щепетильно. Сделайте заготовки: распилите брус на ровные части необходимого размера.

Распашные – это две створки, каждая из которых состоит из двух брусьев для боковых стоек, двух брусьев для низа и верха и центральной перемычки. Элементы необходимо скреплять на ровной поверхности, используя для этого нагели, обработанные эпоксидным клеем. Благодаря нагелям конструкция обретет дополнительную прочность. Для лучшего скрепления желательно использовать и саморезы.

После скрепления основных элементов каркаса нагелями необходимо прикрепить перемычки, которые служат для укрепления. Чаще всего перемычки крепят по диагонали (z-образно) или же горизонтально по центру, но тогда ее необходимо дополнить укосинами.

Совет: чтобы избежать преждевременного гниения можно обработать поверхности рубанком, а затем покрыть антисептиком.

Этап 5: обшивка каркаса

Деревянные ворота не получится сделать без обшивки. Для ее выполнения можно использовать штакетник, доски или рейки, которые крепите к каркасу при помощи саморезов. Обрезать пиломатериал для обшивки нужно так, чтобы он выглядывал за пределы каркаса примерно на 20 см. Равнять обшивку стоит только после того, как прикручены элементы.

Способов крепления обшивки есть множество, здесь все зависит от желаемого дизайна. Чаще всего распашные полотна выглядят как монолитная конструкция – для этого рейки должны крепиться плотно друг к другу.

Если есть желание, чтобы деревянные полотна имели более декоративный вид, то тогда доски нужно крепить с просветом диагонально или вертикально.

Совет: чтобы расстояние между штакетинами было одинаковым стоит использовать шаблоны, толщина которых будет зависеть от ширины требуемого просвета.

Этап 6: установка створок

Распашные ворота в принципе готовы, теперь осталось лишь прикрепить петли к готовым створкам и опорам. Для этого используются саморезы, желательно с винтовой резьбой. В этом процессе важно обращать внимание на регулировку, т.е. следить за тем, чтобы петли были прикреплены на одинаковом расстоянии. Чтобы правильно навесить деревянные створки можно использовать уровень.

Совет: чтобы саморез было проще закрутить, можно сначала просверлить небольшие отверстия дрелью.

Если расчеты и работы были сделаны верно, то установленные распашные полотна не будут раскрываться сами по себе в безветренную погоду.

[sam id=»3″ codes=»true»]

vorotagate.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
