Откатные ворота своими руками: фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Содержание статьи

По типу откатные (сдвижные, раздвижные) ворота бывают:

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

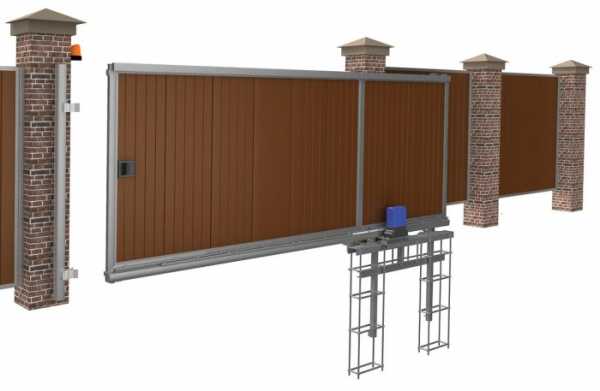

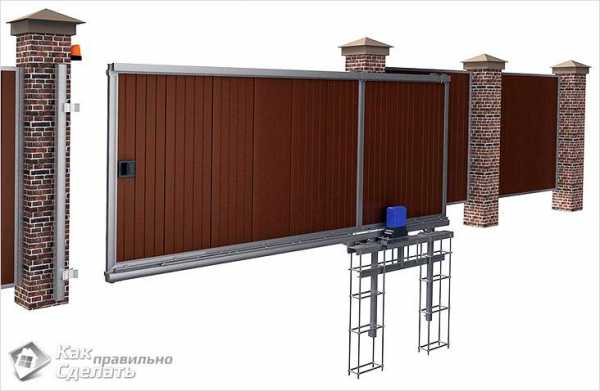

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

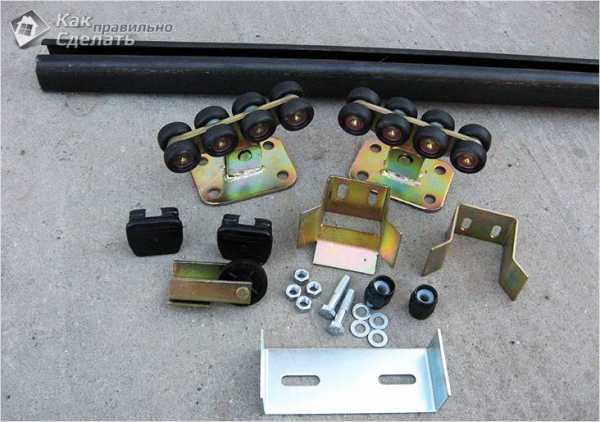

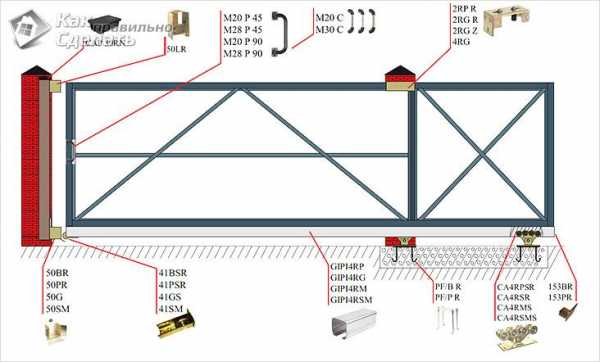

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

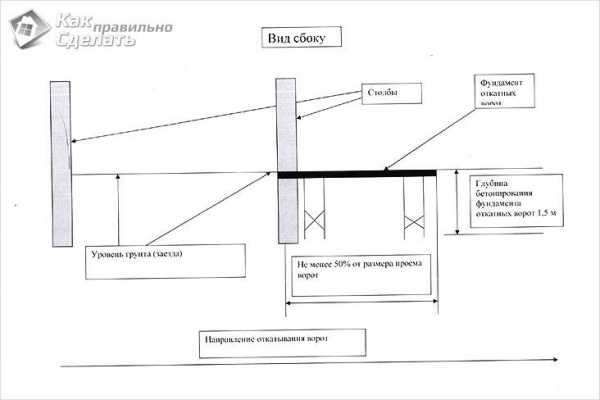

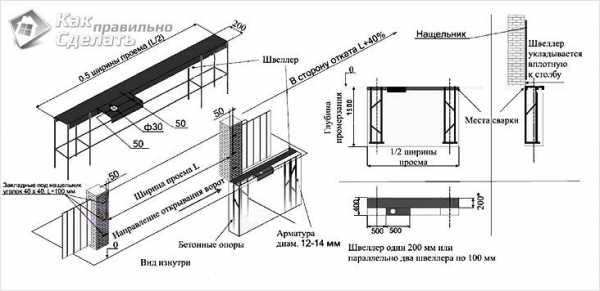

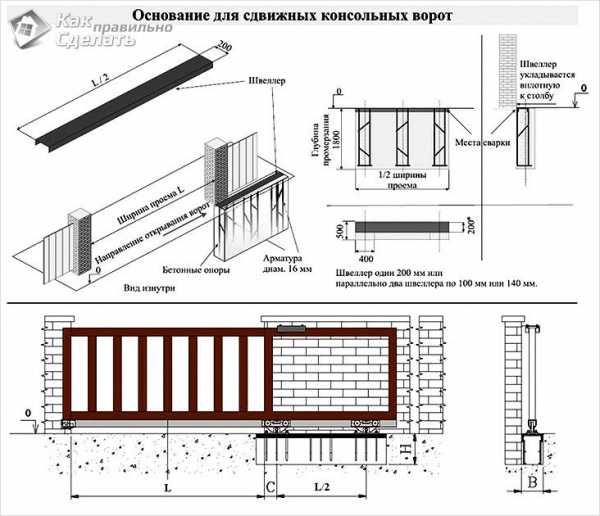

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

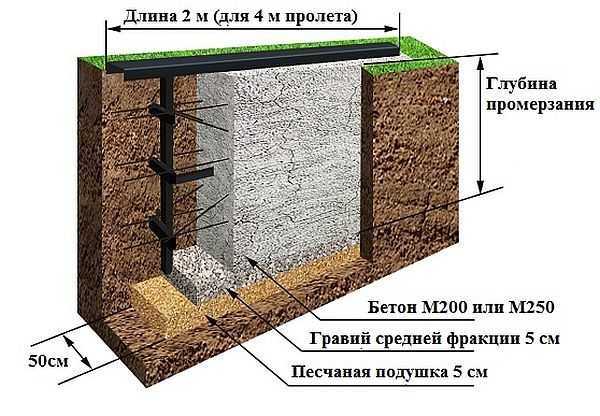

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

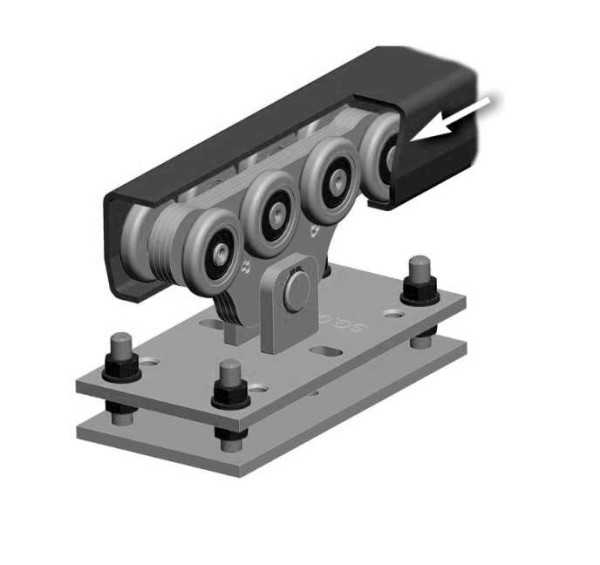

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска —  3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

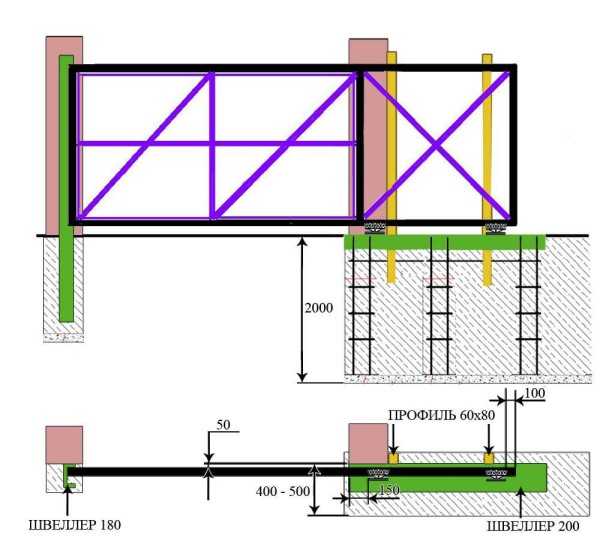

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

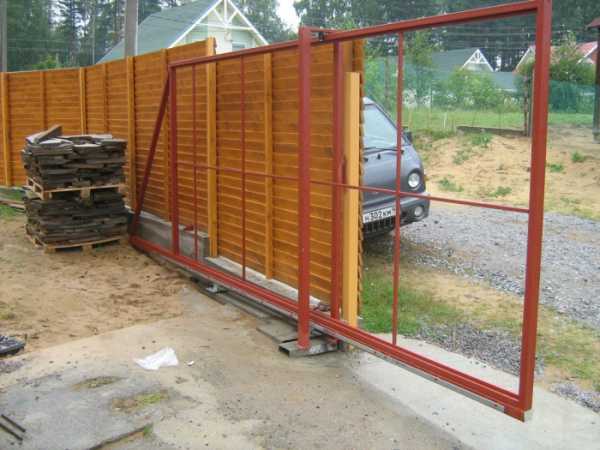

Примерка на месте

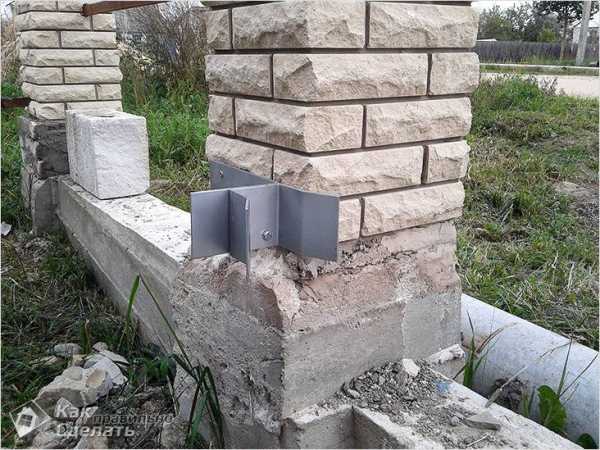

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

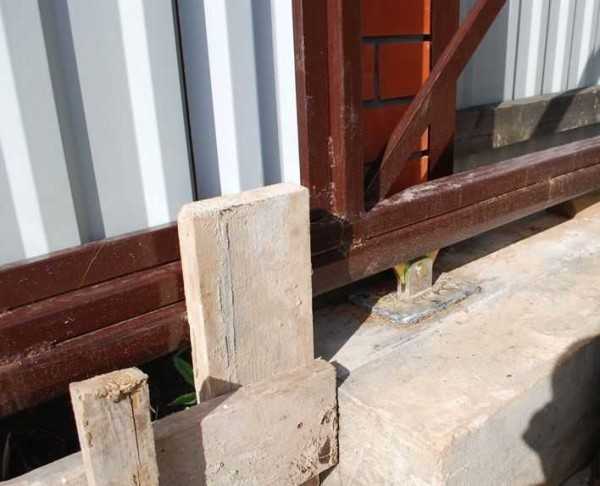

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

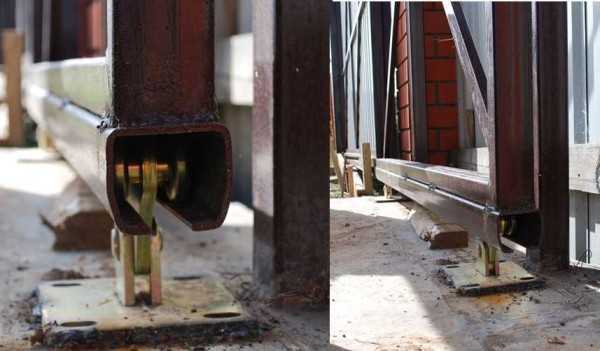

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

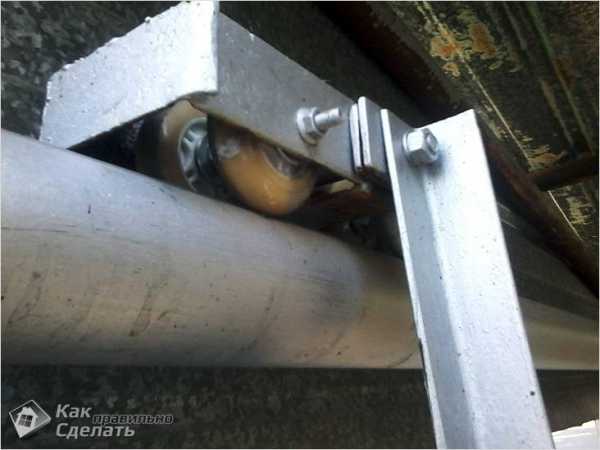

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

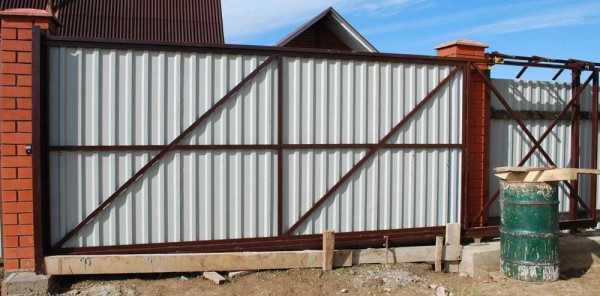

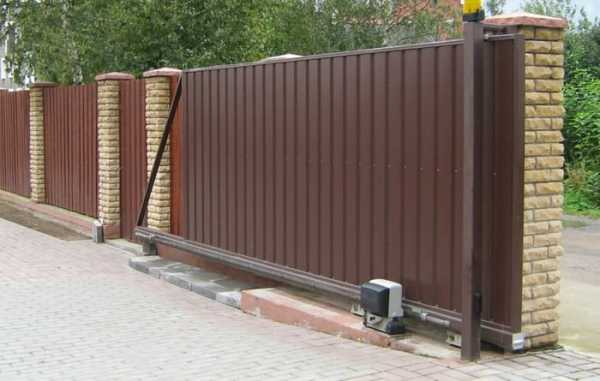

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

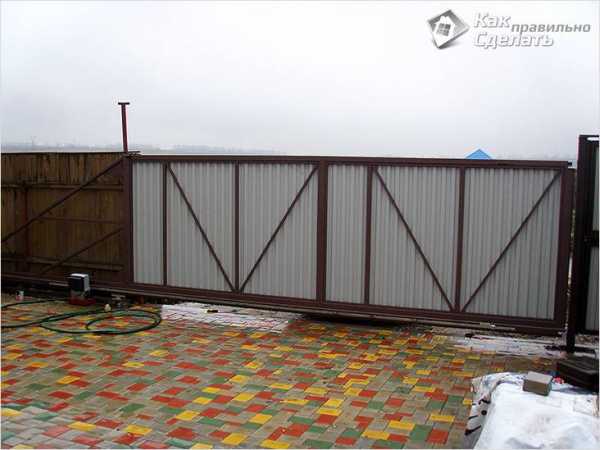

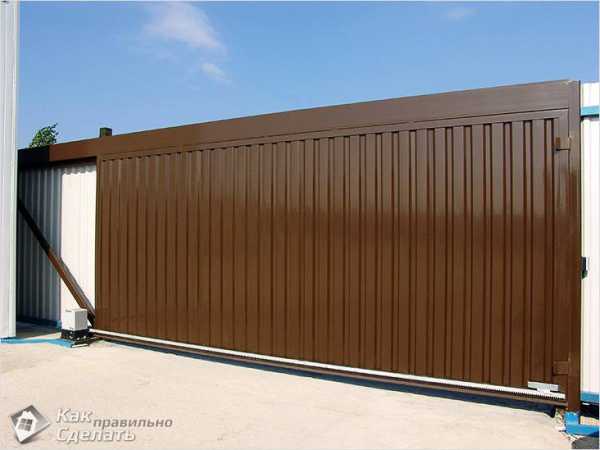

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.


Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

stroychik.ru

Откатные ворота своими руками - фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

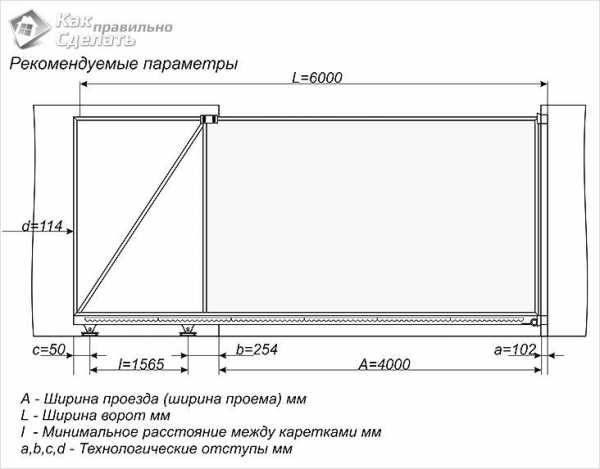

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

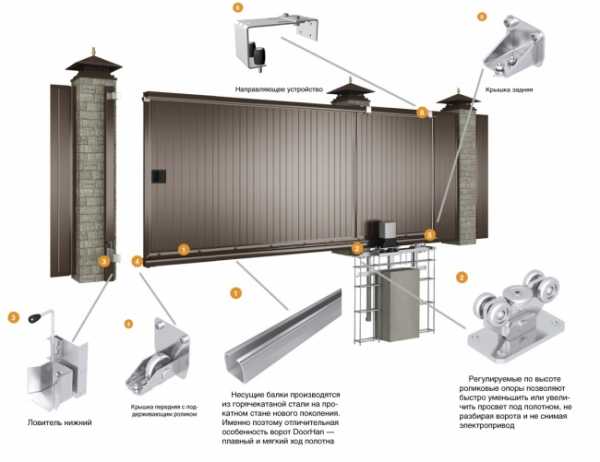

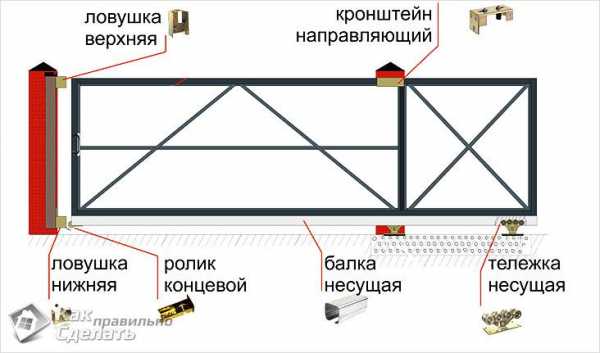

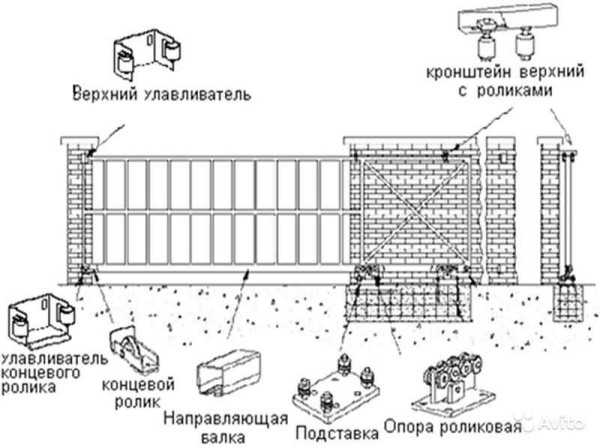

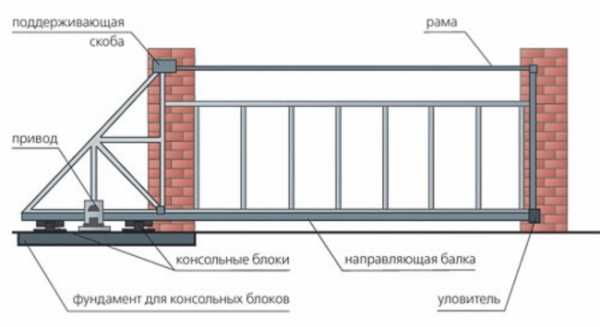

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

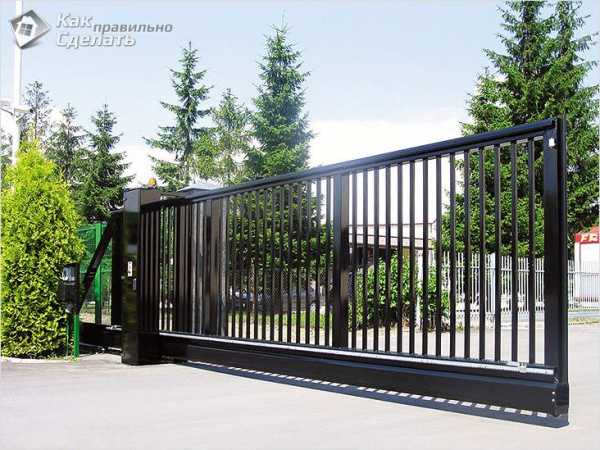

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

  1. Изготовление фундамента.
  2. Проводка электрики.
  3. Установка ответного столба.
  4. Монтаж автоматики.

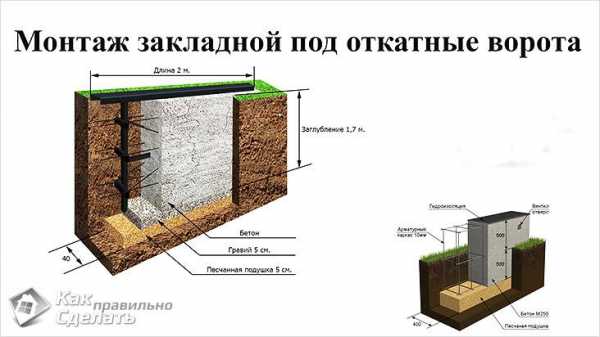

Изготовление фундамента

Этапы возведения фундамента:

  • Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
  • Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
  • Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
  • Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
  • Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
  • Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

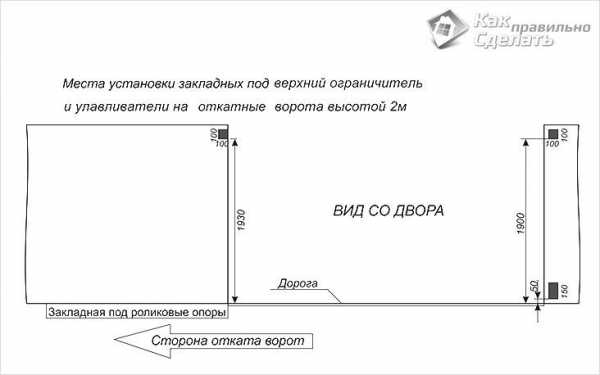

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

  • Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
  • Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

  • Снимаете полотно с роликовой тележки.
  • Далее снимаете тележки с площадок.
  • К закладному элементу привариваете площадки.
  • К ним закрепляете роликовые тележки.
  • На роликовые опоры задвигаете полотно.
  • Закрываете ворота и гаечным ключом производите настройку их положения.

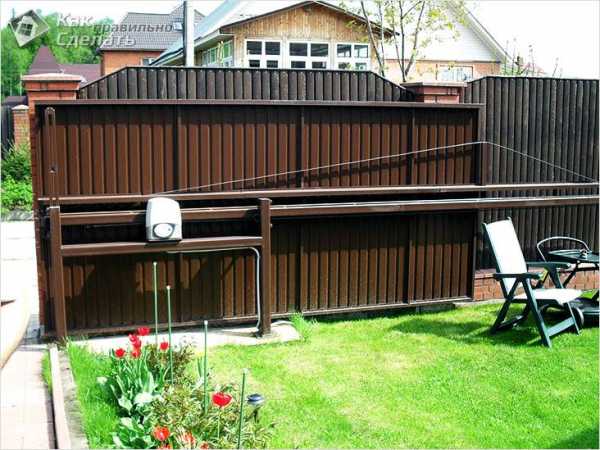

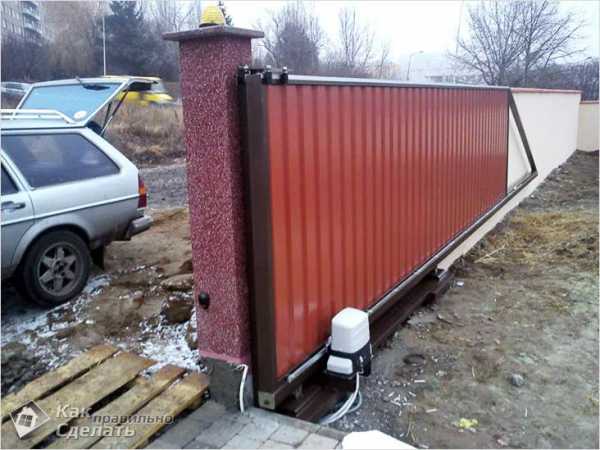

Привод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликов

  • Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
  • Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
  • Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

Тележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

Уловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

  • Для проема в 4 м используется привод – 500–600 кг.
  • Для проема в 4–6 м используется привод – 600–1300 кг
  • Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

  • Инверторный сварочный материал. Такой агрегат не испортит металл.
  • Болгарка.
  • Воздушный компрессор для покраски.
  • Пассатижи.
  • Дрель.
  • Рулетка.
  • Уровень.
  • Клепатель.

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

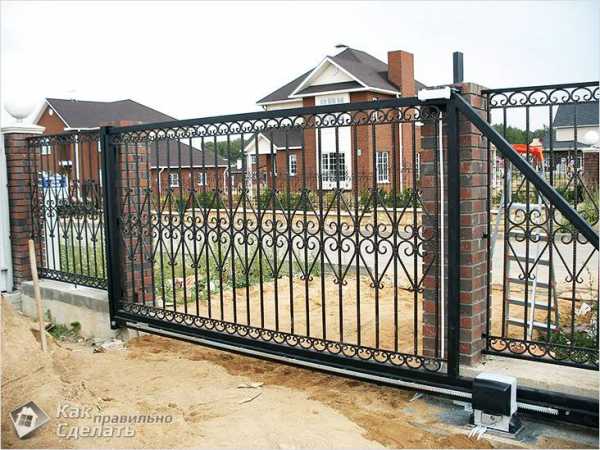

Автоматические кованые ворота

Автоматика откатных ворот

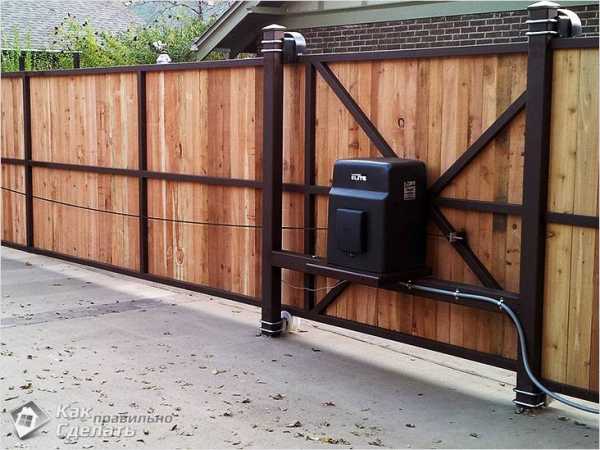

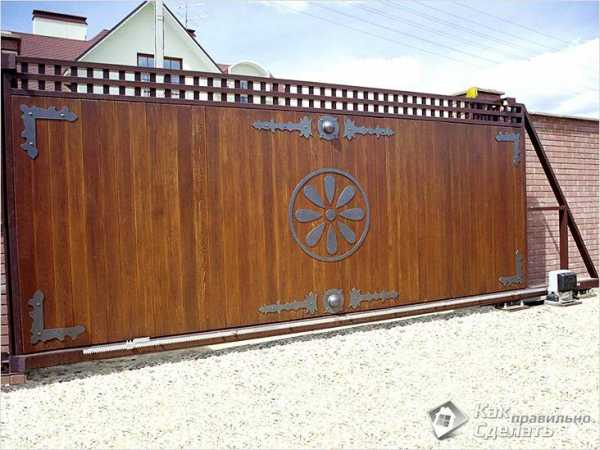

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

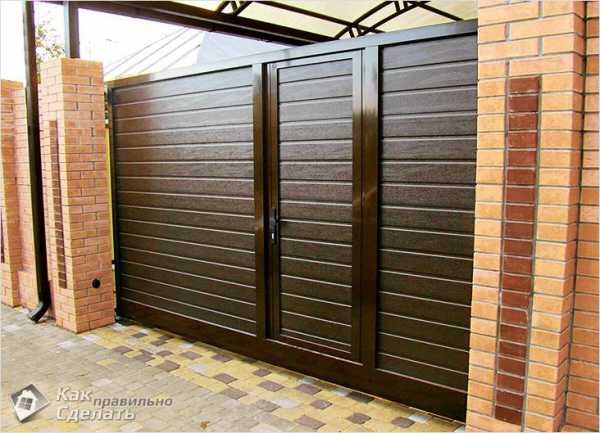

Со встроенной калиткой

Вид со двора

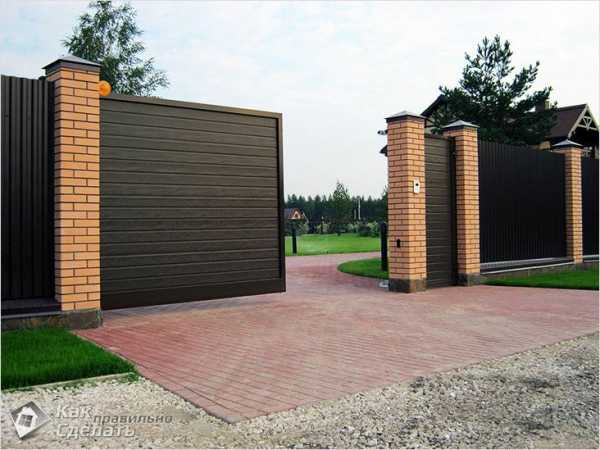

Уличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

kakpravilnosdelat.ru

Откатные ворота

Одним из распространенных типов ворот является откатная конструкция. Такие въездные группы просты и надежны в эксплуатации. Откатные ворота с момента их изобретения приобрели достаточно много нововведений, позволяющих облегчить эксплуатацию. Стоимость таких конструкций с ростом популярности снизилась, поэтому купить готовое решение можно за умеренную цену. Однако многие владельцы загородных участков решают соорудить откатные ворота своими руками.

В специализированных магазинах имеется много комплектующих, из которых легко собрать надежную и удобную конструкцию. Главной особенностью откатных ворот является освобождение места для открытия. Такие конструкции можно оборудовать автоматикой с дистанционным управлением, что существенно облегчит эксплуатацию.

Особенности откатных ворот

Одно из преимуществ откатных конструкций – нет необходимости устанавливать направляющую. Они перемещаются на консольной балке, зафиксированной на полотне. По этой причине транспорт, въезжающий на участок, не ограничивается по высоте. Откатные ворота отличаются высокой практичностью и надежностью. Конструкции устанавливают как на частной территории, так и на промышленных объектах.

Перед монтажом откатных ворот на участке стоит убедиться, что полотну достаточно пространства для открытия. Она будет перемещаться параллельно забору. Участок ограждения, возле которого будет передвигаться полотно, необходимо выровнять. Его длина должна превышать длину ворот на ½ длины створки.

Преимущества откатных конструкций

Откатные ворота популярны по многим причинам. Например, в отличие от конструкций распашного типа, они экономят пространство участка возле въезда. Это преимущество является ценным для небольших владений.

Максимальной шириной въезда является 8 м. Откатные конструкции удобны в использовании. Массивную створку сможет открыть даже ребенок. При оснащении откатных ворот системой автоматики для открытия достаточно воспользоваться пультом.

Все эти преимущества откатных ворот выходят из конструкции. Ее стоит рассмотреть более детально.

Устройство и конструкция

Стандартные откатные ворота имеют несколько составных частей. Обязательными являются:

  • Рама конструкции. Ее загрунтовывают и окрашивают.
  • Зашивочный материал.
  • Ходовые и направляющие детали конструкции.
  • Для создания автоматической конструкции необходимо подготовить электропривод.

Зашивать ворота можно профнастилом, деревом или сендвич-панелями. Возможна установка сетки-рабицы или металлических прутков. Самым востребованным материалом является профнастил. Его можно приобрести по умеренному ценнику. При выборе этого материала обшивки ворота становятся более устойчивыми к повреждениям.

Если обращать внимание на альтернативы, можно выбрать листовую сталь. Однако створка откатной конструкции получится довольно тяжелой. Это значит, что для нее придется купить дорогостоящую фурнитуру и автоматику.

Деревянные ворота тоже обладают внушительным весом. Однако они экологичны и обладают отличным внешним видом. Материал популярен среди приверженцев стиля кантри или экостиля. Альтернативой деревянной зашивке откатных конструкций является евроштакетник.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Подбор материалов

Откатные ворота обладают конструкций, состоящей из следующих элементов:

  • опоры;
  • створка;
  • направляющая балка;
  • электрический привод.

Для создания качественных ворот потребуется приобрести комплектующие в строительном супермаркете. Сборка откатной конструкции в этом случае займет меньше времени.

Готовые комплекты отличаются друг от друга. Все зависит от длины створки. Малыми являются изделия до четырех метров, обладающие весом створки не больше 0,4 т. К средним можно отнести конструкции длиной до 6 м и весом полотна до 0,6 т. Все остальные ворота относятся к большим. Для разных размеров откатных конструкций стоит выбирать автоматику определенной мощности. Рекомендуемые параметры створки указаны в инструкции.

Необходимые комплектующие откатных конструкций:

  • Роликовые каретки. Их понадобится 2 штуки.
  • Нижний и верхний улавливатели для створки. Эти элементы обеспечивают фиксацию полотна в закрытом состоянии.
  • Планка, оборудованная поддерживающими роликами.
  • Концевой ролик.
  • Две заглушки на направляющую. Предотвращают попадание в балку мусора.
  • Направляющая длиной 6 м.
  • Двигатель, приводящий ворота в движение.

Среди инструментов, которые понадобятся для работы, стоит выделить:

  • Чтобы выполнить разметку, следует подготовить рулетку, нить и отвес.
  • Аппарат для сварки металлических деталей. Его мощность должна составлять 220 Вт.
  • Лом, лопата и бур для выемки грунта под скважины для столбов.
  • Дрель с шуруповертом.
  • Болгарка, необходимая для нарезки металла и зачистки сварочных швов.

Перед началом установки ворот следует создать чертеж будущего изделия. Подробная схема не позволит допустить ошибок при расчете необходимых размеров конструкции.

Расчет противовеса

После определения габаритов проема следует выяснить, какого размера будет противовес. Этот параметр необходим для расчета фундамента откатной конструкции. Определить показатель можно по простой формуле. Необходимо разделить длину проема на 2. При ширине 6 м противовес должен иметь длину 3 м.

В процессе составления проекта ворот учитывают величину дорожного просвета. Он определяет, каким будет расстояние от нижней кромки ворот до поверхности земли. Рекомендуемая величина – 10-15 см. Однако на просвет влияет и высота фундамента, а также размеры балки и высота кареток.

Монтаж опорных столбов

Опоры для ворот требуются для фиксации полотна в закрытом состоянии. Сперва лопатой или буром создают две лунки, имеющих глубину 1 м. Дно покрывают щебнем на высоту 10 см. Затем подготовленные столбы устанавливают в лунки. Их изготавливают из дерева, кирпича или бетона. Следует несколько раз проверить их вертикальность в процессе установки.

Важно! Лунку делают не меньше глубины промерзания почвы в определенном регионе. Если не учесть это условие, столбы может повести.

Устройство фундамента

Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.

Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.

Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.

Установка несущей рамы

Ля изготовления рамы ворот следует подготовить специальную профильную трубу. наружный каркас создают из изделий размерами 50х50 или 60х40 мм. Внутренний лучше делать из профиля 20х40 мм.

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот. Профиль сначала зачищают и обезжиривают растворителем. Устанавливают каркас снизу вверх. Придать конструкции устойчивости поможет приваривание двух обрезков профиля по 60 см. Сверху на направляющей закрепляют профиль, предназначенный для внешней рамы. Необходимо сделать прихватки с двух сторон через каждые полметра.

Если ворота будут работать на автоматике, следует приварить зубчатую рейку к направляющей. Профиль соединяют с направляющей в шахматном порядке. Это помогает исключить выкручивание каркаса.

Затем следует приварить верхнюю перекладину и рейки наружного каркаса, расположенные вертикально. Затем можно приваривать внутреннюю часть рамы. В процессе такой работы повторяют контур внешней.

Внутреннюю раму усиливают ребрами жесткости. На них закрепляют обшивочные листы. В завершение работ следует зачистить швы и проверить их на герметичность. Затем конструкцию грунтуют и окрашивают.

Зашивка рамы

Каркас можно зашивать произвольно выбранным материалом. Лучше обратить внимание на профлист. Он зарекомендовал себя как надежный и не сильно тяжелый материал. Обшивку крепят на внутреннюю раму при помощи саморезов. Следует предусмотреть место для ручки в обшивке.

Такие тонкости зашивания каркаса помогают справиться с работой намного быстрее. Процесс стоит рассмотреть подробнее:

  • Пока бетон набирает необходимую прочность, можно изготовить раму. Для этой цели следует расположить на ровной площадке направляющую балку длиной до 6 м. Ее укладывают разрезом вниз.
  • К направляющей приваривают профильную трубу.
  • На нее устанавливают вертикальные стойки. Затем приваривают внутреннюю трубу и зачищают швы.

Совет! Раму лучше зашивать после высыхания краски.

После зашивки рамы можно начинать устройство механизма, обеспечивающего движение створки.

Установка механизма

К устройству механизма следует прибегать только после полного застывания фундамента. Для точного улавливания роликовых тележек на швеллере их фиксируют боковой частью. Только после этого на них накладывают направляющую балку. Затем створку выставляют вдоль забора и по горизонту. После проверки прихватывают сваркой.

На несущих опорах фиксируют улавливатели. Перед этим ворота выкатывают до полного закрытия. Благодаря установке нижнего улавливателя снимается нагрузка с роликового блока и увеличивается период его службы. Установив верхний, можно защитить ворота от раскачивания при сильном ветре. Сверху устанавливают поддерживающие ролики. Благодаря им сохраняется вертикальность полотна, что делает движение ворот намного мягче.

Установка ворот

К швеллеру приваривают каретки. Она должны находится на максимальном расстоянии. В верхней части ближнего столба устанавливают планку, оборудованную поддерживающими роликами. Она должна находиться на высоте створки. Места, где будут приварены ролики, необходимо точно вымерить.

К опоре, расположенной на другой стороне, следует приварить уловители – снизу и сверху. Нижний лучше установить так, чтобы ролик на конце балки легко в него входил. Затем на направляющую монтируют заглушки.

Особенности установки откатных ворот своими руками рассмотрены на видео:

Двигатель для ворот

Чтобы выбрать электродвигатель, стоит осведомиться о них у сотрудника специализированного магазина. Это поможет понять, какими характеристиками должен обладать двигатель для определенных ворот.

В комплекте с ним должна поставляться планка. На ней имеются места для соединения с зубчатой рейкой. Следует подготовить и провода для подключения.

Важно! Можно оборудовать ворота системой автоматики. Для этого следует приобрести светодиодные датчики и сигнальную лампу.

Откатные ворота на винтовых сваях

Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.

Винтовые сваи имеют такие достоинства:

  • Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
  • За невысокую стоимость можно получить изделия высокого качества.
  • Повышенная точность монтажа опор.
  • Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
  • Время возведения ворот сведено к минимуму.
  • Монтаж свай можно выполнять при любой погоде.
  • При повреждении опор ремонт можно провести самостоятельно.
  • Винтовые сваи можно использовать повторно.

Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.

Установка свай для откатных ворот

Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.

Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата.

При установке свай под откатные ворота порядок действий должен быть следующим:

  • Обозначить место установки свай. Важно учесть расположение роликовых элементов.
  • Разметить опоры.
  • В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи.
  • Ввинтить опоры.
  • В определенный момент сваи «отказывают». Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку.
  • Полость трубы заполняют бетоном.
  • Затем наварить оголовки.
  • Установить швеллер
  • Закрепить роликовые механизмы.

Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.

После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.

Выводы

Откатные ворота пользуются популярностью у владельцев загородных территорий. Такие изделия просты в эксплуатации и не требуют серьезных затрат на установку. Для создания надежной конструкции следует правильно оборудовать фундамент, точно сварит раму ворот и установить дополнительные элементы, предотвращающие раскачивание створки.

Большой популярностью пользуются откатные ворота на сваях. Такие опоры надежной защищают систему от морозного пучения. Установку свай проводят с помощью одного-двух человек.

Конструкцию откатных ворот выбирают в зависимости от особенностей участка и расположения на нем построек. Необходимо учитывать и характеристики грунта, находящегося в зоне установки ворот.

Отправить комментарий

2proraba.com

Откатные ворота своими руками

Откатные ворота уже перестали быть экзотикой на участках. Благодаря большому выбору фурнитуры и стройматериалов в продаже, построить откатные ворота может каждый человек, обладающий строительными навыками. Как сделать откатные ворота своими руками?

Типы ворот

Основные типы — это:

  • консольные,
  • рельсовые,
  • подвесные.

Консольные разновидности можно встретить чаще всего. Они имеют массивный фундамент, расположенный за пределами проема, на нем установлены роликовые каретки, по которым двигается направляющий рельс, закрепленный в нижней части полотна. Длина таких ворот намного больше, чем ширина из-за противовеса, который удерживает закрытые ворота в ровном положении.

Фундамент может быть в виде швеллера, сваренного буквой П и забетонированного в земле, также можно установить закладную на винтовых сваях. В этой статье будет рассмотрено сооружение ворот именно консольного типа. Выглядят они как на фото.

Рельсовые модели имеют рельс, проложенный на всем пути движения створки, поэтому не требуют противовеса, а значит, им нужно меньше места для откатывания. Также на полотно потребуется меньше материала. Однако рельс необходимо постоянно поддерживать в чистоте.

Подвесные ворота двигаются по балке, расположенной в верхней части. Они не требуют сооружения мощного фундамента, как консольная разновидность, но горизонтальная балка вверху ограничивает высоты въезжающего транспорта.

Также перед сооружением ворот следует определиться с тем, будут они автоматическими или механическими. Автоматические разновидности, естественно, стоят дороже.

На видео показано, как сделать откатные ворота для участка своими руками.

Размер ворот

Прежде чем строить откатные ворота своими руками, необходимо понять две вещи:

  • какие машины будут въезжать,
  • под каким углом будет происходить въезд.

Исходя из этого определяется ширина створа — расстояния между столбами. Ширина самого полотна делается несколько больше — минимум на 20 см — чтобы при закрытии ворот не оставалось щели.

Лучше всего, чтобы между зеркалами въезжающего автомобиля и столбами оставалось 0,5 м, минимум — 0,3. Исходя из этого и нужно строить чертеж для откатных ворот своими руками.

Даже если в данный момент стройка на участке не идет, стоит предусмотреть возможность въезда грузовых машин — неизвестно, что будет через несколько лет. Ширина «Камаза» составляет примерно 2,9 м, а если он будет въезжать под углом, например, 45 градусов, то ширину проема нужно делать не менее 4,5 м, чтобы между столбами и въезжающей машиной остался зазор. Меньше проем делать не рекомендуется.

Что касается высоты ворот, то, если нет горизонтальной балки вверху, в принципе можно делать ее любой. Однако следует помнить, что высота ворот не равна высоте забора. Ворота откатные всегда находятся на некотором расстоянии от земли — 10- 15 см. Это следует помнить при заказе или изготовлении полотна. Кроме того, фундамент и направляющая балка ворот также добавляют им высоты. Также следует учесть ширину каркаса полотна.

При проектировании размера ворот также следует учесть размер материалов, представленных на рынке. Если металлический профиль для каркаса легко сварить, то с профлистом это сделать сложнее, кроме того, сваренный лист выглядит некрасиво.

Схема устройства ворот

Откатные ворота консольного типа представляют собой полотно, в нижней части которого находится направляющий рельс, движущийся на роликовых каретках. Ролики находятся за пределами проема. Схемы представлены ниже.

Конструкция довольно простая, для создания таких откатных ворот своими руками можно обойтись и без сложных чертежей.

Чтобы створки легко двигались, необходим противовес. Он может быть треугольным или прямоугольным и быть равным 1/3 — ½ длины полотна. Рекомендуется делать его равным половине полотна, особенно если противовес решено сделать облегченным, треугольным. Если он будет слишком маленьким, то ворота при закрывании будут перекашиваться, «клевать».

Фундамент

Для ворот консольного типа необходим массивный фундамент. Как его рассчитать и сделать?

Закладную обычно делают длиной в 0,5 длины полотна. Для нее нужен швеллер соответствующей длины, к которому приваривают еще 2 швеллера в виде буквы П или прутья арматуры длиной 1 м и толщиной 10-14 мм.

Под фундамент выкапывают яму глубиной примерно метр и шириной около 30 см, помещают туда конструкцию и заливают бетоном. Раствор готовят из цемента, песка и мелкого щебня в соотношении 1:3:3. Застывает бетон 7 дней.

Важно! Закладная должна оказаться на одном уровне с бетонным основанием, чтобы вокруг нее не скапливалась вода.

Комплектующие

Что включает конструкция откатных ворот? В продаже есть как отдельные комплектующие, так и готовые наборы для конструкций различной длины и массы. Например, российская фирма «Ролтэк» предлагает наборы МИКРО для ворот массой до 350 кг, ЭКО для конструкций массой до 500 кг, ЕВРО — до 800 кг. Бытовые модели, которые ставят на участках, обычно весят до 300 кг. Створка с размером каркаса 4*2 м весит примерно 200 кг.

Для консольного типа вам понадобятся:

  • несущая балка (направляющий рельс) — приваривается к нижней части полотна, он двигается по роликам, его длина должна быть в 1,5 раза больше, чем ширина проема; в отдельных случаях (вес ворот меньше 200 кг) можно сделать его длиной в 1,3 ширины проема;
  • роликовые каретки — устанавливаются на закладную, по ним ездит рельс, могут быть из пластика и из металла, по долговечности они примерно одинаковые, но пластиковые издают меньше шума;
  • уловители, верхний и нижний;
  • поддерживающие ролики (также называются «направляющее устройство») — удерживают полотно в вертикальном положении;
  • резиновые заглушки на направляющий рельс — препятствуют попаданию в него мусора, снега.

При выборе кареток имейте в виду, что они должны выдерживать примерно на 30% больший вес, чем вес полотна. На срок службы кареток больше всего влияет расстояние между их центрами — чем оно больше, тем быстрее каретки выработают свой ресурс.

Внимание! У «самоделкина» может возникнуть вопрос, а не дешевле ли будет изготовить все эти детали самостоятельно. Фурнитура должна быть сделана качественно и хорошо собрана, чего невозможно добиться при кустарном производстве. В конце концов, с учетом всех доделок и переделок, такие ворота обойдутся дороже, чем ворота с готовым набором комплектующих.

Также при покупке фурнитуры обратите внимание на качество ее изготовления и упаковке. Если детали кривые, а упаковка плохо запаяна, видно, что она нефирменная, лучше от покупки таких комплектующих отказаться.

Установка фурнитуры

Верхние и нижние улавливатели и направляющие (поддерживающие) ролики удобно устанавливать на вертикальную профильную трубу, которую ставят по всей высоте столба. Трубу можно забетонировать вместе с закладной, а можно при установке закладной оставить несколько выступающих прутков арматуры и приварить трубу к ним. Первый вариант надежнее, второй более удобен.

Сборка каркаса

Каркас для ворот сваривают из профильной трубы 5*5*0,2 см. Перед сборкой нужно подготовить место — ровную площадку, и сами трубы. Их необходимо очистить от ржавчины, если она есть, и покрыть грунтовкой с помощью пульверизатора или кисти. Когда грунтовка высохнет, каркас сваривают.

Важно! В местах сварке не должно остаться отверстий, через которые вода может попасть внутрь каркаса.

Внутреннюю обрешетку каркаса делают из трубы размером 4*2*0,2 см. Приваривают их с шагом в 40 см и в шахматном порядке. Посередине делают перекладину. Если каркас будут обшивать с обеих сторон, то трубы приваривают посередине внешней рамы, а если с одной стороны — то со сдвигом в противоположную сторону. Если вы планируете сделать в полотне калитку, то для нее предусматривают отдельную раму.

После окончания сварочных работ все швы зачищают болгаркой и промазывают грунтовкой. Когда грунтовка высохнет, каркас покрывают алкидной эмалью для наружных работ в 2-3 слоя.

Установка

Ролики продевают в направляющий рельс, затем с помощью уровня проверяют ровность конструкции. Установка откатных ворот своими руками рекомендуется именно с использованием сварки, так как такое крепление получится более надежным и не расшатается со временем, в отличие от болтов.

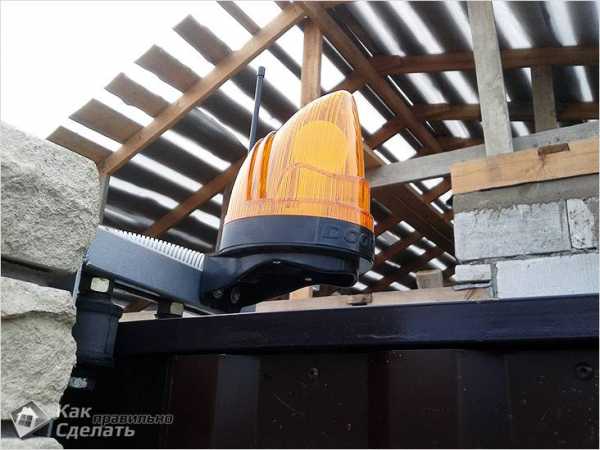

Установка автоматики

Автоматику ставят в последнюю очередь, когда вы добились того, что ворота двигаются плавно и без рывков.

Для этого вам понадобится:

  • электропривод,
  • сигнальная лампа,
  • зубчатая рейка,
  • пульт дистанционного управления,
  • фотоэлементы;

а для монтажа:

  • сварочный аппарат,
  • дрель,
  • сверла по металлу.

Схема монтажа привода, лампы и фотоэлементов показана на рисунке. Устанавливать привод нужно согласно инструкции.

Заключение

Сделать откатные ворота самостоятельно — вполне реальная задача. Важно купить качественные комплектующие, сделать хороший фундамент и качественно смонтировать конструкцию. Проще всего в устройстве и эксплуатации ворота консольного типа.

bouw.ru

особенности конструкции, достоинства и недостатки, этапы монтажа

Ворота являются неотъемлемой частью участка территории. Ограждения способны ограничить проход людей и проезд автомобиля, владельцы участка могут контролировать перемещения по своей территории.

На сегодняшний день существует огромный выбор материалов и комплектующих для ограждения территории, которые снабжаются даже автоматической системой. Наиболее простыми и удобными, надежными и практичными в этом плане являются сдвижные ворота. Откатные ворота представляют собой простую конструкцию, которая снабжена электроприводом.

Такие конструкции активно используют на промышленных предприятиях, а также в частном секторе, где ограничено пространство вокруг ворот. Различная цветовая гамма и формы щита, а также дополнительные аксессуары к воротам, позволят создать привлекательный внешний вид участка.

Особенности конструкции сдвижных ворот

Конструкция ворот простая и имеет следующие элементы:

  • щит;
  • рама в фундаменте;
  • направляющие и ролики;
  • электропривод.

Главная особенность сдвижных (откатных) ворот заключена в самом названии. Откат в сторону, благодаря простой конструкции, существует давно, однако в последнее время такой вид ворот приобретает все большую популярность.

Сдвижные ворота представлены в виде прямоугольной рамы, обшитой сэндвич-панелями, профиль которой состоит из алюминия или оцинкованной стали. Предварительно профиль обрабатывают специальным защитным средством, которое устойчиво к коррозии.

Силовая рама — это несущая конструкция, которая изготавливается из металла, а затем бетонируется.

В верхней части рамы устанавливаются направляющие, а в противоположной стороне — уловители (нижний и верхний).

Ролики расположены на одинаковом расстоянии и в двух местах конструкции.

Механизм движения представлен электроприводом, которым можно управлять с помощью стационарной кнопки или пульта. Поскольку механизм автоматический, это значительно облегчает открытие и закрытие ворот водителю в непогоду.

Существуют откатные ворота трех видов:

  • подвесные;
  • консольные;
  • рельсовые.

Подвесные ворота чаще всего используют на промышленных предприятиях. По размеру они огромны, а установка ворот обходится очень дорого. Но взломать такие ворота невозможно. Негативные факторы никак не сказываются на внешнем виде материала.

Консольная конструкция считается самой лучшей как на отечественном, так и на мировом рынке. Устройство бесшумное, не нужен готовый проем, простой монтаж. Только эта модель имеет много деталей: раму, ролики, направляющие рельсы, консольные блоки, поддерживающую скобу.

Рельсовые механические ворота не требуют много места, очень удобны и просты в эксплуатации. Полотно на колесиках устанавливается на рельс, который прокладывают на земле. Механические воздействия никак не влияют на внешний вид.

Преимущества и недостатки сдвижных ворот

Основными достоинствами всех видов данной конструкции, в отличие от других типов, принято считать:

  • практически бесшумный и плавный ход;
  • зимой можно не расчищать снег в проеме ворот;
  • высокий срок службы;
  • ручное управление;
  • надежность и простота;
  • устойчивость к негативным явлениям природы.

Недостатки откатных ворот:

  • столбы и ворота нужно бетонировать;
  • откат требует свободного места, чтобы не закрывать калитку;
  • следует следить за роликовой системой (она должна быть всегда очищена от снега и листьев).

Монтаж сдвижных ворот своими руками

Для установки откатных ворот понадобятся следующие инструменты: лопата, сварочный аппарат, лом, рулетка, уровень, молоток, дрель со сверлами по металлу и болгарка.

Полотно ворот устанавливается вдоль забора. Место откатки следует определить заранее, в этом вам поможет чертеж конструкции. На строительном рынке или в специализированных магазинах для строительства можно купить все необходимые материалы. После покупки можно приступать к монтажу, который состоит из нескольких этапов.

  1. Изготовление и установка столбов. Можно использовать бетонные столбы, трубу из металла или деревянные брусы. Для прочности их следует забетонировать. Глубина должна превышать 1 метр.
  2. Фундамент расположить вдоль забора и забетонировать. С этой целью выкапываем траншею глубиной около 1 метра, шириной не более 0,5 метра. Длина должна составлять полразмера проема.
  3. Изготовление металлической части ворот. Необходим металлический швеллер с шириной около 15−20 см. Его длина должна быть равна длине фундамента. Затем к швеллеру привариваются металлические ножки диаметром 13 мм. После этого металлическая часть укладывается в траншею ножками вниз и бетонируется. До полного высыхания бетона следует подождать неделю. За это время можно изготовить сдвижные ворота.
  4. Сварка и окраска щита. Вначале нужно удалить болгаркой из металлических труб и рельса следы коррозии и масляные пятна, а затем обезжирить бензином или другим специальным средством. Далее наносится антикоррозийная грунтовка и оставляется на время до полного высыхания. После этого варим раму. Для этого берется шестиметровый направляющий рельс, который располагается разрезом вниз, и к нему приваривается профильная труба размером 60×30×2 мм.
  5. Затем на эту трубу устанавливаются и привариваются вертикальные стойки, такого же размера. Предварительно их нужно измерить угольником. Наружная рама ворот готова. Последний штрих — вварить внутреннюю трубу размером 40×20×2. Зашлифовываем швы болгаркой и наносим грунтовку на готовое полотно.
  6. Само полотно можно окрашивать кистью или специальным краскопультом (если вы умеете им пользоваться). Когда краска высохла, следует провести прошивку деревом, металлическим листом или пластиком.
  7. Монтировка механизма. Роликовую систему устанавливаем на швеллере. Её закрепляют боковой частью и накладывают на роликовые тележки направляющий рельс. Затем полотно нужно выставить вдоль забора и приварить. Улавливатели ворот и подвижные ролики закрепляются на несущих столбах. Закрепить можно с помощью сварки, дюбелей или хомутов.

Управление воротами осуществляется с помощью автоматики. Если сделать самому, обойдется гораздо дешевле, чем приобретенная автоматика. Это довольно кропотливая работа, которая требует много усилий. Вам необходимо приобрести электродвигатель, он должен располагаться на специальной стойке.

Самодельные сдвижные ворота обойдутся вам около 400−500 у.е., в зависимости от материала и качества комплектующих.

Возможные ошибки при установке сдвижных ворот

Если устанавливать ворота самостоятельно, можно допустить некоторые погрешности. Самые распространенные ошибки при монтаже откатных ворот:
  • Неправильная подготовка основания.
  • Плохо или неправильно закрепленные комплектующие.
  • Неправильно подобранная масса ворот под несущую балку. По этой причине ворота могут провиснуть.
  • Если ворота начали скрипеть, это свидетельствует о том, что в подшипниках имеется песок, который нужно удалить, или при монтаже расстояние между опорами было отмерено меньше нормы.
  • Если на местах сварки имеются подтеки, то это говорит о неправильной технологии покраски полотна. Поверхность следует обезжирить, очистить и загрунтовать, только после этого приступать к покраске.
  • Чтобы столбы не перекосилисьв одну сторону и не вспучились, следует учесть глубину промерзания грунта и массу фундамента. Он должен быть в несколько раз больше самой нагрузки.

Монтаж сдвижных работ несложный, поэтому, если выполнять все рекомендации и правила, можно с легкостью установить их самостоятельно.

nashgazon.com

Какие ворота лучше распашные или откатные все нюансы

Тёплые деньки набирают обороты, дачники разъезжаются по своим участкам, начиная обустраивать их. И нередко перед ними встаёт вопрос: какие ворота лучше распашные или откатные? Решить проблему можно лишь определив их достоинства и недостатки.

Откатные и распашные ворота в сравнении

Как известно всем дачникам, откатные ворота представляют собой такую конструкцию, механизм которой позволяет сдвигать створки в сторону вдоль забора. Распашные ворота закрываются и открываются вперёд-назад, крепятся на опоры при помощи петель.

Распашные ворота

Распашные ворота с электроприводом створок

Классический вариант, который довольно часто встречается на загородных участках. Простота и понятность механизма позволила распашным конструкциям завоевать популярность в народных массах. К достоинствам относят:

  • Относительно низкие затраты на покупку, изготовление, установку и эксплуатацию.
  • Быстрый ремонт изделия, не требующий никаких специальных навыков и дорогих инструментов. Замену створок также довольно просто осуществить без подготовки.
  • Возможность выбрать самые разнообразные дизайны створок: от особенности отделки до изменения самой формы.

Присутствуют и существенные недостатки:

  • Трудоёмкий процесс подготовки проёма. Здесь понадобятся небольшая практика и намётанный глаз. Хотя всегда можно обратиться за помощью к знающему человеку, который правильно вам подскажет и научит.
  • Чтобы открыть распашные створки, вам придётся потратить гораздо больше сил, нежели при открывании откатных.
  • Значительная площадь створок доставляет немалый дискомфорт. Например, если перед воротами оказалось препятствие, открыть их уже затруднительно.
  • Постоянный контроль за качеством петель. Иначе можно столкнуться с проблемой провисания или ,что ещё хуже, перекоса ворот.
  • И, как вам скажет любой загородный житель, особые трудности возникают зимой после сильного снегопада. Ведь для открытия придётся убрать большое количество снежных масс.

Откатные ворота

Откатные ворота с автоматикой

Сделать свой выбор в пользу такой конструкции можно благодаря таким достоинствам:

  • У изделия нет никаких ограничений по высоте.
  • Освобождается местность возле ворот, которую можно грамотно использовать. Например, высадить цветы
  • Открытие сворок происходит практически без усилий.
  • Надёжная конструкция делает их стойкими к взломам, оберегая жителей дома.

К недостаткам относят:

  • Нередки случаи заклинивания механизма, особенно зимой, во время понижения температуры. Однако такую проблему легко предотвратить: нужно покупать ролики из качественного материала и не скупиться на их количество (по меньшей мере, 8 штук на опоре).
  • Сложная и дорогостоящая установка.
  • Устанавливать их можно только на ровной поверхности, без наклонов и подъёмов. Линия забора вдоль ворот также должна быть идеально прямой.

Геометрия проёма

Значимый параметр, на который обращают внимание все автолюбители. У распашных конструкций створки, за редкими исключениями, не открываются больше, чем на 90˚, поэтому создаётся ограниченный коридор въезда. Правда, угол открытия можно увеличить и до 180˚, но придётся постоянно чистить прилегающую территорию, что доставляет немало хлопот, особенно зимой.

Откатные ворота практически не закрывают проём. Благодаря этому, в проём, с установленными откатными воротами, проедет автомобиль на 15% шире, чем в тот же проём, но с распашными воротами. Ещё один немало важный плюс в пользу откатного механизма – возможность заезжать под углом.

Итак, вывод понятен: откатные ворота по удобству въезда/выезда намного лучше.

Долговечность и прочность

Ещё два не менее важных параметра. Если преступники, захотев пробраться к вашему дому, решат протаранить забор автомобилем, то распашные изделия, скорее всего, смогут сдержать удар. Откатные ворота в этом случаи просто упадут плашмя, словно лёгкий картон.

Данный пример обуславливает достоинства и недостатки каждого типа, которые показаны в сравнении:

  • Распашные изделия требуют два надёжный столба, в то время как откатные — всего один.
  • Ремонт распашных ворот не займёт много времени, поскольку замену петель осуществить проще.
  • Откатные ворота считают более долговечными. Но лишь при правильном и регулярном обслуживании.
  • Откатные сворки не провисают и не поддаются перекосам.

В целом, и тот и другой тип ворот можно назвать прочным и долговечным.

Стоимость

Все распашные изделия (даже автоматизированные) окажутся дешевле, чем откатные. К тому же, для последних потребуется и фундамент, поэтому цены могут отличаться в 2, а то и в 3 раза. Немало средств придётся потратить и на починку откатных ворот во время их заедания.

Что касается изготовления ворот своими руками, то здесь, безусловно, предпочтение отдают именно распашным воротам. Ведь создать их не только очень легко, но и дёшево.

Прочие характеристики

Как показывает практика, распашными створками часто повреждают автомобиль или даже получают травму. Откатная створка в этом плане гораздо безопаснее.

Автоматизацию откатных механизмов можно произвести в короткие сроки и без особых затрат. В случаи с распашной конструкцией потребуется замена створок и ещё целая куча дополнительных работ, в которых придётся вложить солидный капитал.

Отметим, что откатные конструкции намного проще заменить на распашные. Но вот при замене распашных на откатные, вам придётся проделать тяжёлую работу или даже вовсе начать всё сначала.

Вывод

При выборе того или иного типа ворот Вам следует, в первую очередь, учесть расположение и форму вашего участка. Только после анализа местности можно отдавать предпочтение какой-либо конструкции.

Так, если вы паркуете автомобиль в гараже или вдали от ворот, а также, если улица, на которой находится ваш участок, довольно широкая, то можно смело устанавливать распашные ворота. Если участок узкий, но вдоль забора есть свободное пространство, то выбирайте откатные ворота.

Рассмотрев все достоинства и недостатки ворот, сложно прийти к единому мнению. С одной стороны дешёвые распашные створки будут доставлять неудобства, а удобные откатные стоят, порой, непростительно много. Однако, если обратиться к статистике, то мы увидим, что большинство покупателей выбирают именно комфорт, поэтому продажи откатных ворот растут ежегодно.

sdelayzabor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
