Деревянный забор с откатными воротами своими руками: отчет самостройщика

Имеется участок в лесном массиве, 14 соток, пока пустой. Так как в планах – его капитальная застройка, первым делом я решил обозначить границы своих владений. То есть построить забор. Одна его сторона, можно сказать, уже была готова – в виде соседского деревянного забора. Остаток границы составлял около 120 м. Я решил, что мой забор тоже будет деревянным, чтобы по стилю он слился с соседским ограждением и составил с ним единую конструкцию.

Забив в поисковике запрос «деревянный забор», я нашел множество интересных фотографий, больше всего мне понравился следующий вариант:

Фотография забора, вдохновившая меня на строительство

Такой забор я и попытался построить, получилось довольно близко к первоначальному образцу. Ко всему прочему, в план ограждения были добавлены 2 калитки и автоматические откатные ворота.

В процессе строительства были задействованы:

  • доска необрезная (длина 3м, ширина 0,24-0,26 м, толщина 20 мм) – для обшивки;
  • труба профильная (сечение 60х40х3000 мм), обрезная доска (длина 2 м, ширина 0,15 м, толщина 30 мм), куски арматуры (длина 20 см) – для столбиков;
  • доска обрезная (длина 2 м, ширина 0,1 м, толщина 20 мм) – для вертикальных стоек;
  • краска черная для защиты металла и антисептик для древесины;
  • мебельные болты (диаметр 6 мм, длина 130 мм), шайбы, гайки, шурупы;
  • цемент, щебень, песок, рубероид – для бетонирования столбиков;
  • шлифовальная бумага, зерно 40;
  • монтажная пена.

После закупки всего необходимого, я приступил к строительству.

Также будет полезен материал о том, как правильно выбрать лучший вариант забора под ваши нужды: https://diz-cafe.com/postroiki/vidy-zaborov-dlya-dachi.html

Начал я с обработки досок для пролетов. Кору с боков снимал лопатой, а далее, вооружившись болгаркой и шлифовальной насадкой, придавал краям неправильные, волнообразные линии. Наждачную бумагу использовал с зернистостью 40, если брать меньше – быстро стирается и рвется. Чтобы обеспечить ровную поверхность, отшлифовал также доски для столбиков и вертикальных стоек.

Отшлифованные доски были обработаны антисептиком «Дюфа», цвет «тик». Антисептик на водной основе, имеет не жидкую консистенцию, до размешивания похож на гель. Для достижения насыщенного цвета достаточно нанести состав в 2 слоя, я делал это с помощью широкой кисти 10 см. Сохнет быстро, через 1-2 часа образует достаточно плотную пленку.

Доски, отшлифованные и покрытые антисептиком

Основа столбиков – это профильные трубы по 3 м, с двух сторон обшитые досками на 2 м. При установке, их нижняя часть на 70 см будет погружена в бетон. Чтобы улучшить сцепление металла с бетоном, к каждой трубе я приварил по 2 куска арматуры 20 см – на расстоянии от края в 10 см и 60 см. Длина арматурных прутьев в 20 см обусловлена планируемым диаметром лунок 25 см. А шаг крепления (10 см и 60 см) – необходимостью расположения армирующих элементов на расстоянии 10 см от краев бетонной «гильзы» (высота ее 70 см).

Трубы были окрашены в 2 слоя, а их торцы задуты монтажной пеной. Конечно, пена – временный вариант гидроизоляции. Как найду подходящие заглушки (в магазинах видел, продаются пластиковые), поставлю их.

В столбиках просверлил по 3 отверстия сверху – на расстоянии 10 см, 100 см и 190 см. Через эти отверстия закреплял обшивку столбиков – по 2 доски на каждой трубе. Для сборки использовал мебельные болты. Между внутренними сторонами закрепленных досок расстояние 6 см. Как раз такой зазор необходим, чтобы в него вошли 2 необрезные доски (4 см) и вертикальная планка (2 см).

Столбики для забора – профильные трубы, обшитые досками

Следующее действие – бурение лунок для установки столбиков. Сначала была выполнена разметка. Я натянул по границе участка веревку и через каждые 3 м вбивал в землю колышки – это и будут точки мест бурения.

Так как бура у меня не было, а брать его в аренду было не с руки, я предпочел нанять для этого бригаду с необходимым инструментом. За день 40 лунок, диаметром 25 см, были пробурены. Так как периодически ножи бура упирались в очень твердую породу, глубина лунок оказалась неодинаковой – от 110 см до 150 см. Потом неоднородность сгладится гравийной отсыпкой.

Процесс бурения лунок

Также были вырыты две траншеи, соединяющие ранее пробуренные лунки. Одна из траншей нужна под поперечину раздвижных ворот, а другая – под закладную (швеллер) роликовых опор.

На дно всех лунок засыпал ПГС, благодаря этой подсыпке сравнял их глубину до 90 см. Установил в них рубероидные гильзы. Каждый столбик, опуская в гильзу, на 20 см приподнимал над дном лунки.

Это необходимо, чтобы бетон, залитый в лунку, оказался не только по бокам, но и под торцом трубы. Заливал бетон, потом выполнял штыкование прутком арматуры. При установке осуществлял контроль за вертикальностью столбиков с помощью уровня и веревки. После твердения бетона, до уровня земли в лунки засыпал ПГС.

В условиях плывучих «нестабильных» грунтов для установки забора лучше использовать винтовые сваи. Об этом читайте: https://diz-cafe.com/postroiki/zabor-na-vintovyx-svayax.html

Столбики установлены и забетонированы

Все 40 столбиков стояли на своих местах и были надежно зафиксированы. Тогда я приступил к зашивке пролета.

Обшивку вертикальными досками выполнял снизу-вверх следующим образом:

  1. Вначале измерял длину между столбиками.
  2. Выбирал доску с нижним ровным краем, она будет внизу.
  3. Отпиливал торец таким образом, чтобы длина доски оказалась на 1 см короче, чем расстояние между столбиками.
  4. Обрабатывал срез антисептиком.
  5. Вставлял доску между деревянной обшивкой столбиков, фиксировал ее струбцинами. Расстояние между землей и нижней доской – 5 см.
  6. Закреплял доску шурупами, вкручивая их с внутренней стороны, под небольшим углом. Использовал по 2 шурупа с каждого края доски.
  7. Измерял середину доски и устанавливал в центр вертикальную стойку так, чтобы она не касалась земли. Закреплял стойку с помощью двух шурупов, вкрученных в верхний край доски.
  8. Устанавливал и фиксировал вторую доску, поверх первой доски и вертикальной стойки. При этом шурупы, которыми удерживается вертикальная планка, оказывались перекрытыми этой второй доской.
  9. Таким же образом закреплял третью и остальные доски пролета.
  10. Последующие пролеты обшивались аналогично.

После третьего пролета начали вырабатываться навыки. Если вначале, прежде чем зафиксировать доску, я долго выставлял ее по горизонтали, то потом перестал это делать. Достаточно было отойти на 3-4 м, чтобы увидеть, ровно все установлено или нет. Также я не стал натягивать веревку сверху для проверки вертикальности центральной стойки. В то же время, доски устанавливались достаточно ровно, по окончании строительства я это проверил.

Пролеты, обшитые вертикальными отшлифованными досками

За участком находится сосновый бор. Чтобы иметь возможность беспрепятственно выходить туда, я решил сделать в заборе калитку. Все получилось почти само собой. Обшивая пролеты, я дошел до места планируемой калитки. После замеров, сделал деревянную раму, скрепив доски металлическими уголками.

Зашил раму досками. Получилась дверца. Так как часто калиткой пользоваться никто не будет, я навесил дверцу на накладные петли. Ручку вообще решил не ставить. Она не очень-то и нужна здесь. Дверцу можно открыть и закрыть, просто захватив ее за одну и досок.

Отсутствие ручки на калитке, делает ее практически незаметной на общем фоне забора

Ворота я решил делать откатными. Вооружившись чертежами, скачанными из интернета, я начертил схему, исходя из размеров своего пролета.

Чертеж автоматических откатных ворот

Чертеж фундамента под ворота

Столбики под ворота я сделал более мощными, чем обычные рядовые. Взял для этого 2 трубы по 4 м (2 м под землей, 2 м сверху) с сечением 100х100 мм, соединил их поперечиной 4 м. Получилась н-образная конструкция, которую я установил в заранее подготовленную яму. Затем выполнил разводку проводов для управления воротами.

Кроме столбов, была установлена закладная для роликов. Использовался двухметровый швеллер 20, на котором приварены прутки арматуры 14. Кроме этого, в центре этого швеллера приварен кусок того же швеллера с отверстием для вывода проводов к приводу.

Ножки н-образной конструкции были забетонированы до перекладины и засыпаны ПГС с дальнейшей трамбовкой. Трамбовку я выполнял обычным бревном, получилось очень плотно, до сих пор ничего не просело.

Установленные столбы я зашил досками, как и столбы пролетов.

Столбы под ворота были также зашиты досками

Ворота были сварены по схеме из интернета. Для рамы использованы трубы 60х40 мм, внутри приварены перекладины 40х20  мм и 20х20 мм. Горизонтальную перемычку в середине я решил не делать.

Схема рамы металлических откатных ворот

Смонтированная рама откатных ворот

Следующий шаг – сборка калитки, смежной с воротами. Столбы для нее уже были готовы, один из них – столб для ворот, другой – столб для пролета. Размеры калитки 200х100 см. Никаких планок, кроме наваренного внутреннего профиля 20х20 мм, я не делал. Перед установкой калитки, я снял деревянные планки обшивки со столба, после чего установил их снова уже с вырезанными пазами для петель.

О том, как установить замок на калитку или ворота из профильной трубы, можно узнать из материала: https://diz-cafe.com/postroiki/kak-ustanovit-zamok-na-kalitku.html

Металл калитки и ворот я зашкурил, а после – покрасил черной краской, той же, что была использована для столбиков пролетов.

Все было готово для установки комплектующих под откатные ворота. Я остановился на фурнитуре от фирмы «Алютех». После доставки, прозвонил по монтажным организациям и нашел бригаду, согласившуюся смонтировать комплектующие. Монтажом полностью занимались они, я только фиксировал процесс.

Монтаж направляющей на раму

Монтаж площадок и роликов

Установка верхней ловушки

Установка нижней ловушки

Полотна ворот и калитки я зашивал досками, по тому же принципу, что и пролеты.

Обшитые досками ворота и калитка

Вот такой забор у меня получился:

Деревянный забор в ландшафте лесного массива

Он уже пережил не одну зиму и отлично показал себя. Может, на фотографиях, он и выглядит массивным, но это обманчивое впечатление. Забор достаточно легкий, а его парусность невелика, благодаря зазорам между досками в пролетах. Столбы хорошо удерживаются в бетоне, морозного пучения не наблюдается. И, самое главное, такой забор отлично вписывается в ландшафт поселка в лесном массиве.

Алексей

Оцените статью: Поделитесь с друзьями!

как сделать распашные и откатные

Дерево – это универсальный природный материал для строительства. Рассмотрим, как сделать распашные деревянные ворота своими руками, их чертежи и подробную инструкцию установки.

Конструктивные особенности

Деревянный забор – это не только стильное, но и очень простое сооружение, которое сделает Ваш участок невероятно уютным. Достоинства такой ограды:

  1. Экологичность;
  2. Красота;
  3. Простота в установке;
  4. Легкость демонтажа;
  5. Относительная долговечность при правильном уходе;
  6. Доступность в сравнении с каменными или кирпичными вариантами.

Фото — резные деревянные ворота

Инструкция по изготовлению

Для того, чтобы сделать деревянные или гаражные ворота своими руками, сначала Вам нужно разработать чертежи будущей конструкции. На схематическом изображении нужно учитывать основные требования к ограде, а также соотношение отдельных деталей конструкции.

Фото — пример схемы ворот своими руками

Перед началом строительных работ нужно рассчитать расстояние от коммуникаций, идущих к дому (газовой трубы, водопровода, канализации, электрических проводов) до заборных опор. В среднем это значение варьируется в пределах 15,2 метров, но в зависимости от особенностей планировки или прочих требований, его можно увеличить.

Для работы Вам нужны специальные инструменты. В частности это пила по дереву, рубанок, молоток, шуруповерт, лопата, стамеска, лакокрасочные материалы и приспособления для контроля геометрической точности. Если планируются раздвижные или подъемные ворота, то также Вам понадобятся тросы и направляющие профили для обеспечения движения конструкции.

Видео: постройка деревянного забора


Как делать ворота

В основном мастера рекомендуют для такого рода построек использовать столбовой или ленточный фундамент. Рассмотрим вариант со столбовым фундаментом. Первоначально нужно выкопать ямы для будущих опорных столбов. Для этого размечаем участок с расчетом, что от одной створки ворот до другой расстояние должно быть не меньше 3500 миллиметров. При этом от одного столба калитки, до другого нужно отмерить 1200 миллиметров.

Фото — схема откатных деревянных ворот

Стандартная глубина, на которую погружаются металлические столбы – полтора метра. В зависимости от типа почвы и близости подземных вод, можно увеличить или немного уменьшить показатель. Если планируется постройка нестандартных ворот, то рассчитать величину опорных столбов можно по такому принципу: высота ворот + метр.

Диаметр выкапываемой ямы должен быть на 200 миллиметров больше, нежели площадь сечения трубы. Например, при выбранной стандартной арматуре в 125 мм, общий диаметр отверстия под неё составит примерно 325 мм. Чтобы защитить ворота от усадки, перед заливкой нужно на дне траншее создать щебневую подушку. Для этого смешайте песок с мелким щебнем в соотношении две части щебня и одна песка. Насыпьте эту массу примерно на 20 см глубины и вставьте столб. Используя уровень и угломер, закрепите опоры ровно перпендикулярно по отношению к почве.

Фото — вариант установки опорных столбов

Некоторые мастера для создания своими руками декоративных деревянных ворот под старину, используют не металлические трубы для опор, а деревянные брусы. Это отличное дизайнерское решение, но с точки зрения строительства, совершенно недолговечное. Если же Вы остановились на таком варианте, то перед тем, как устанавливать брусья в подушку, обработайте их смолой или специальными составами, которые предотвращают разрушение материала.

Далее остается залить столбы. Это можно сделать при помощи стандартной смеси для фундамента. Пока самодельные опоры не застыли в цементе, нужно еще раз проверить точность углов и при необходимости выровнять их. Чтобы защитить конструкцию от возможных поползновений, придайте ей жесткость за счет кирпичных или железных подпорок. В среднем при температуре воздуха выше 10 градусов, застывание фундамента происходит в течение недели.

Как сделать створки

Деревянные ворота очень красиво сморятся, но у них немного более сложная система установки, чем у металлических. Профнастил крепится сплошным листом, при помощи шурупов, в то время как деревянные доски нужно выравнивать одна к одной.

Фото — красивые деревянные ворота

Инструкция для изготовления створок:

  1. Чтобы самостоятельно сделать каркас для деревянного забора, нужно взять прочный брус, рекомендовано из дуба или бука, и разрезать его на несколько частей. Замеры производятся исходя из параметров ворот, но при этом две части бруса уйдут на нижнюю и верхнюю перемычки, две на диагональные ребра жесткости. Для большей прочности мастера советуют также установить два бруса по центру конструкции;
  2. Чтобы соединить между собой секционные составляющие, Вам понадобятся нагели. Это специальные строительные детали для крепления различных материалов. Нужно просверлить отверстия в брусках, после вставить в них нагели. Далее укрепляем соединение саморезами;

    Фото — схема ворот с ребрами жесткости

  3. Когда основа каркаса готова, нужно приступать к монтажу средней перемычки. Её устанавливаем также при помощи саморезов;
  4. После осталось монтировать только укосины, креплению досок и приступать к установке каркаса на забор.

Деревянные ворота отлично смотрятся как с плотным креплением досок (без зазоров), так и с определенным промежутком (как на деревенской калитке). После того, как Вы определились, нужно подготовить доски. В первом случае, не принципиально, какой они будут ширины, главное их длина, во втором же нужно следовать определенной системе, поэтому для контроля ширины рекомендуется использовать определенный шаблон.

Фото — сплошные деревянные ворота

Нарезав доски, обрабатываем их антисептическими растворами и мастиками, защищающими дерево от воздействия атмосферных осадков и насекомых. Монтаж осуществляется придерживаясь схемы, которую Вы разрабатывали. Измеряется длина, рассчитывается местоположение замка и засова. Монтировать обшивку нужно при помощи гвоздей или саморезов.

Для того чтобы установить деревянные ворота своими руками, Вам понадобятся специальные петли для калитки. Их можно купить в любом строительном магазине, при этом есть разные варианты, например, дизайнерские, «невидимки», упрочненные и т. д. Их нужно прикрепить к основе при помощи монтажных саморезов с длиной не менее 60 мм. Для упрощения монтажа на опорных столбах заранее делаются отверстия нужного диаметра.

На створки в свою очередь также крепятся петли, которые потом при установке насаживаются на опорные. Обработайте места соединения маслом для защиты от коррозии. Если Вы хотите придать своему забору для дачи или дома неповторимости, то можно в качество декора использовать элементы из ковки или пластиковые вставки. После этого на калитку и ворота ставятся затворы, места соединений шурупами обрабатываются краской или прочими составами для дополнительного упрочнения. Забор покрывается лаком.

Фото — деревянные ворота с элементами ковки

Аналогичным способом можно сделать и деревянные откатные ворота своими руками, но при этом у них на эскизах добавятся механические или приводные подъемные детали, которые будут отвечать за открытие.

4 Декабрь 2014       Автор: Владимир Бакаев


Деревянные откатные ворота из дерева

 Наш партнёр компания Vorota750 — Откатные деревянные ворота на дачу.



Отличный способ защитить территорию от проникновения нежеланных гостей – установить деревянные откатные ворота. Разнообразие дизайнерских решений таких конструкций предлагает компания «Сталь Монтаж» – глухой забор, «шахматка», штакетник, с включением калитки или без нее, при этом деревянные створки могут быть обычными или резными, даже с включением ковки (см. фото). Мы реализуем ворота с полотном из сосны, ели, лиственницы, дуба и пр. древесины с отличными эксплуатационными свойствами.

Примеры работ

Преимущества изделий

  • Привлекательный внешний вид, независимо от дизайна. Даже обычные доски, покрытые лаком, что выделит рисунок и естественный цвет древесины, будут смотреться превосходно.
  • Прочность и надежность – створки хорошо выдерживают ветровую и механическую нагрузку, а при правильной обработке материала не будут подвержены порче природными и биологическими факторами.
  • Экономия пространства – устанавливаются в местах с высокой плотностью застройки, открываются вдоль забора.
  • Вариативность управления – ручное, что подходит для дачи, и автоматическое – при использовании электропривода. Последний вариант ускорит и облегчит проезд транспорта, так как не нужно будет выходить из машины или дома, достаточно нажать на кнопку пульта ДУ.

Отзывы наших клиентов

Буду краток: навесы из металлочерепицы от компании «Сталь Монтаж» не подведут даже в самых экстремальных ситуациях. И я знаю это не понаслышке: несколько недель назад на навес упало дерево, и он выдержал такую нагрузку без проблем! Даже не думал, что материал настолько прочный! Да и установлено качественно и профессионально, придраться просто не к чему.

Навес из поликарбоната – настоящая находка для тех владельцев автомобиля, которые не могут позволить себе покупку или строительство гаража. Преимуществ огромное количество, начиная от шумоизоляции и защиты от дождя, и заканчивая кованым основанием и прочностью. А еще навес от «Сталь Монтаж» можно использовать в качестве места не только для машины, но и для удобного кресла со столиком. Проверено на себе!

С появлением машины появилась проблема с ее размещением. Конечно, на участке дома было место, но не хотелось начинать масштабную стройку. Да и гараж нам особо без надобности, так как уже есть постройки. Профессионалы компании «Сталь Монтаж» поставили наклонный навес из металлочерепицы, гармонично превратив его в продолжение дома! А какой дизайн! Идеальное сочетание практичности и стиля.

Решил подарить жене ее первую машину, и понял, что забыл подумать о месте ее размещения. Навес уже давно нужно было заменить, но никак не доходили руки. Обратился в компанию «Сталь Монтаж», и решил все проблемы за день. Специалисты быстро вышли на связь, предложили оптимальную конструкцию на две машины, быстро ее воплотили в жизнь. Доволен всем, никаких претензий, всем советую!

Навес из поликарбоната стал для меня настоящим спасением. Во дворе просто не было места, чтобы строить гараж, да и не хотелось тратить столько денег. Решение мне подсказали специалисты компании «Сталь Монтаж»: они посоветовали разместить навесную конструкцию прямо за откатными воротами. Теперь машина стоит у выезда, защищена от дождя и никому не мешает.

Сказать, что я довольна работой – не сказать ничего! Откатные ворота от компании «Сталь Монтаж» стоят у нас уже несколько месяцев, и работают, как часы. Открываются быстро, не заедают, не издают странных звуков. Да и места так много не занимают, как распашные. Еще понравилось обслуживание клиентов, консультанты помогли мне выбрать тот вариант, который подходит больше всего. Всем рекомендую!

Можно изготовить деревянные откатные ворота своими руками, однако, гарантий долговечности в этом случае никто не даст, так как правильный выбор фундамента, материала, профессиональный монтаж могут выполнить только специалисты.

В портфолио представлены откатные деревянные ворота с фото, описанием и размерами, а также распашные – с соответствующими характеристиками. Все изделия отличного качества, что подтверждено сертификатами, купить их можно по доступной цене. Помощь в выборе товара окажет консультант «Сталь Монтаж» по телефону. Специалист ответит на вопросы, оформит заявку, оговорить потребность в доставке и установке (по Москве и Московской области). Звоните по телефонам: ☎, ☎8 (926) 376-40-03! Уникальные решения для ограждения частной территории ждут вас!

Сертификаты

sertifikat-doorhan-f сертификат doorhan

Sertificat_ALUTECH-f сертификат ALUTECH

сертификат ролтэк сертификат ролтэк

сертификат nice сертификат nice

Рассчитать стоимость

Размер

{{ option.text }}- {{size.options[size.selectedIndex].price}} руб

Электропривод

{{ option.text }}- {{drive.options[drive.selectedIndex].price}} руб

Фундамент

{{ option.text }}- {{base.options[base.selectedIndex].price}} руб

Отделка

{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} руб

Предварительная
стоимость:

Заказать

Нужно выбрать размер!

Как сделать откатные ворота для дачи своими руками

Ворота могут представлять собой различные конструкции: от самой примитивной, которая выглядит как пара створок на петлях, до сложных конструкций, оснащенных автоматикой. Они выполняют 2 основные функции: ограждение и функцию декора.

Наиболее оптимальным сочетанием обоих функций являются откатные ворота, которые представляют собой подвижную конструкцию, основная часть которой способна двигаться вдоль стены или забора. С их помощью обеспечивается надежное ограждение въезда на территорию дачи или гаража. Кроме того, практичная конструкция позволяет экономить пространство и придает эстетичный внешний вид любому строению.

Преимущества и недостатки

Как и любая конструкция, эти ворота имеют свои достоинства и недостатки. К преимуществам относятся:

  • Высота ворот. Они не имеют ограничений по высоте и могут быть изготовлены для строений любого типа. Высота подбирается самостоятельно.
  • Экономия места на территории дачи или гаража. Конструкция, которая сдвигается в сторону, освобождает достаточно большое пространство, которое, например, занимают распашные ворота. Освободившееся место можно использовать для своих целей.
  • Экономия физических усилий. При открытии или закрытии прикладываются минимальные усилия. Если процесс установки выполнен правильно, то движение ворот происходит достаточно легко. Во многих случаях их гораздо удобнее оборудовать автоматикой, для того чтобы свести все усилия к нулю.
  • Высокий уровень взломостойкости. Они способны выдерживать значительные нагрузки, удары и повреждения.
  • Эстетичность и удобство в использовании. Смотрятся такие ворота действительно очень красиво, солидно, практично и современно. С их помощью преображается внешний вид всего здания или участка.

В качестве недостатков можно выделить:

  • Высокую стоимость. Даже без оборудования автоматикой такие ворота стоят гораздо дороже обычных распашных.
  • Сложности в доставке и монтаже. Готовые конструкции имеют внушительные объемы и вес, что делает процесс доставки и монтажа более трудоемким. К тому же для установки роликового оборудования необходима заливка специального фундамента.
  • Необходимость полного освобождения участка вдоль стены или забора, по которому будут двигаться ворота. В зависимости от размера это может быть значительная территория. Такой участок может быть не у всех.

Виды ворот

Различают 2 основных классификации:

По материалу, из которого они изготавливаются

Для изготовления ворот могут использоваться различные материалы. В качестве основных типов можно выделить:

  • Профильный лист – является одним из наиболее популярных и востребованных материалов. Он обладает хорошими эксплуатационными свойствами, устойчив к повреждениям, возникновению коррозии и перепадам температуры. Кроме того, имеет достаточно широкую цветовую гамму.
  • Сэндвич-панели – представляют собой стальные листы, между которыми находится пенополиуретан. Стоимость таких материалов значительно выше, но и основные технические характеристики лучше. В качестве расцветок в основном используется 2 цвета – белый и коричневый. Однако цвет можно подобрать и заказать самостоятельно.
  • Дерево – наиболее редкий материал, который используется для ворот такого типа. Дерево должно быть предварительно обработано несколькими химическими составами, которые могут улучшить его свойства, сделать его более прочным, устойчивым к влаге, высоким температурам и заморозкам. Использование дуба позволяет сделать ворота максимально прочными. Главным преимуществом древесины является ее уникальное эстетичное оформление.

Профильный лист, сэндвич-панели и натуральное дерево являются основными наиболее популярными материалами для изготовления откатных ворот. Кроме них могут использоваться оцинкованный лист, деревянный брус и другие.

По типу конструкции

Существует 3 основных типа конструкций:

  • Консольная. При использовании такого механизма происходит установка несущей опоры в нижней части полотна ворот. Роликовые конструкции монтируются в фундамент и обеспечивают легкое движение.
  • Подвесная. Отличается от консольной расположением несущей опоры – она располагается сверху. Такой механизм может быть удобен для установки гаражных ворот.
  • Рельсовая. Этот тип предполагает подготовку фундамента, в который монтируются рельсы, а нижняя часть полотна оборудуется колесиками. Во время движения ворота на колесах передвигаются по рельсам.

Наиболее популярными являются ворота консольного типа, они гораздо проще монтируются и удобны в использовании.

Их устройство

Для того чтобы правильно выбрать комплектующие, необходимо точно измерить ширину и высоту проема. К основным комплектующим относятся:

  1. Консольная составляющая – основное устройство. Она состоит из набора устройств: основной направляющей и набора роликов (верхних, нижних, концевых).
  2. Полотно. Оно может быть выполнено из различных материалов.
  3. Рама для ворот. Она должна быть изготовлена из прочных материалов. С ее помощью обеспечивается надежная конструкция ворот, устойчивое крепление полотна. Размеры рамы должны быть идентичны размерам проема и полотна. Чаще всего для ее изготовления используется металл (например, металлические трубы).
  4. Фундамент – также является одной из основных составляющих. Для него используется арматура, бетон и опорные столбы.

Для оборудования автоматикой используют дополнительные устройства, такие как электрический привод, пульт управления, датчики работы. Для того чтобы разобраться в устройстве ворот, нужно понять принцип их работы. Тогда не возникнет сложностей при изготовлении и монтаже.

Пример чертежа

Необходимые инструменты и материалы

Для того чтобы изготовить ворота самостоятельно, понадобится определенный набор инструментов:

  • Емкость для бетона.
  • Болгарка и диски для нарезки и обработки металла, дерева.
  • Стандартные инструменты – молоток, топор, пассатижи, лопата.
  • Инструмент для покраски ворот. Это может кисточка, валик или воздушный компрессор.
  • Инструменты для измерительных работ – уровень и рулетка.
  • Сварочный аппарат и электроды.
  • Дрель.
  • Инструменты для крепежа.

Необходимо не забывать о средствах защиты кожи и глаз – костюме, перчатках, очках.

Помимо подготовки основных инструментов, необходимых для работы, стоит приготовить и материалы:

  • Консольный комплект для ворот, который можно приобрести в строительном магазине.
  • Материалы для заливки фундамента – цемент, песок, заполнитель, вода.
  • Металлические трубы. Они используются и в качестве направляющих, и для изготовления перемычек.
  • Материал для полотна. В домашних условиях для обшивки можно использовать металлические листы или бруски дерева.
  • Материалы для грунтовки и покраски.
  • Крепежный набор – саморезы, заклепки.

После подготовки и закупки основных инструментов и материалов можно смело приступать к изготовлению ворот.

Здесь содержится пошаговая инструкция по монтажу откатных ворот из профнастила своими руками.

Как устроены, работают и монтируются автоматические ворота своими руками — читайте в этой статье.

Если вас интересует, как сделать ворота своими руками из дерева, ознакомьтесь с этим материалом.

Изготовление ворот без автоматики

Весь процесс можно условно разделить на 3 основных этапа:

  1. Этап 1. Заливка фундамента. Первоначально необходимо полностью подготовить поверхность для фундамента, очистить от мусора и пыли. Затем необходимо выкопать в грунте траншею. В нее будет произведена закладка арматуры, которая будет служить каркасом для ворот. Траншея имеет П-образную форму, в местах соединения арматуры устанавливаются перемычки. Глубина ее может быть от 0,5 до 1,5 м. Под колонны ямы копаются глубже. Дно траншеи плотно покрывается песком. После этого происходит закладка арматуры и установка опорных столбов.
    Затем происходит заливка фундамента заранее подготовленным бетоном. До полного затвердевания раствора обычно необходимо 3-5 суток, но более надежное схватывание происходит обычно не менее чем через пару недель. Для того чтобы фундамент получился надежным и прочным, необходимо заранее произвести все замеры и расчеты, точно измерить ширину проема, место закладки арматуры, расстояние до опор. Чтобы сделать поверхность фундамента полностью ровной, используется металлический швеллер, он крепится в его верхней части.
  2. Этап 2. Изготовление полотна ворот. Процесс изготовления полотна начинается с измерений и разметки. Для того чтобы оно было устойчивым, не выгибалось, не шаталось, его нужно сделать идеально правильной геометрической формы. Металлические трубы необходимо нарезать по заранее произведенным замерам. Затем из них с помощью сварки изготавливается обрешетка. Таким образом, первоначально необходимо изготовить раму и только после этого приступать к обрешетке.
    Затем нарезается полотно ворот. Процесс нарезки и крепления зависит от материала, который был выбран. Стальной лист нарезается и крепится к обрешетке при помощи саморезов. Деревянные конструкции необходимо заранее обработать грунтовкой и растворами для надежности и устойчивости к осадкам. К нижней части полотна приваривается металлическая направляющая – основной элемент конструкции откатных ворот. Все работы по изготовлению полотна выполняются строго по уровню, во избежание перегибов и неточностей в работе.
  3. Этап 3. Покраска. Перед тем, как приступить к покраске, необходимо зачистить, обезжирить и загрунтовать сварочные швы, места крепления полотна к обрешетке. Обычно принято красить ворота только с внешней стороны, но для более надежной защиты лучше всего сделать это с обеих сторон. Краску необходимо выбирать устойчивую к влаге и перепадам температур.

После этого процесс можно считать завершенным, и приступать к установке.

Пошаговая установка

Процесс монтажа не сложен. Выполнить его можно самостоятельно, следуя определенным инструкциям:

  1. Разметка линии движения створки. Удобнее всего использовать для этого шнур — он позволит сделать линию ровной. Шнур должен проходить по срединной линии фундамента и опор. Также необходимо при этом учитывать ширину изготовленных ворот.
  2. Установка роликовых опор. Процесс их установки является наиболее важным этапом монтажа ворот. От того, насколько правильно будут расположены опоры, зависит срок службы всей конструкции. Располагать их необходимо на максимально широком расстоянии. Опору от столба необходимо удалить на такое расстояние, при котором проем будет полностью открываться. Для того чтобы точно измерить расстояние между опорами и вымерить их точное местоположение, необходимо использовать подставки. Они позволять избежать ошибок.
    Затем производится их регулировка, они должны работать точно так же, как и в процессе движения ворот. После того, как все работы по разметке и расположению роликовых опор произведены, выполняется их крепление к швеллеру с помощью сварки. Первоначально крепление является пробным, для того чтобы можно было закатить ворота на опоры и окончательно их отрегулировать. Только после этого происходит окончательная и надежная фиксация.
  3. Установка полотна ворот. Готовое полотно задвигается на опоры, регулируется и крепится в закрытом положении.
  4. Проверка установки роликов и полотна. Для этого необходимо проверить, насколько легко двигаются ворота в обоих положениях, и при необходимости затянуть или ослабить роликовые опоры.
  5. Установка концевого ролика. Концевой ролик устанавливается внутрь профиля и крепится с помощью болтов. Для того чтобы ролик всегда удерживался на месте, необходимо использовать сварку.
  6. Установка заглушки профиля. Заглушка устанавливается с тыльной стороны профиля и предназначена для защиты от скопления влаги или снега. Крепится с помощью саморезов.
  7. Установка боковых роликов. Крепление боковых роликов на столбы происходит с помощью саморезов и сварки и зависит от материала, из которого изготовлены опоры. Для металлических столбов можно смело использовать сварку. Для кирпичных подойдут саморезы.
  8. Смазка роликовых опор. Для того чтобы продлить срок службы роликов, сделать движение ворот легким, используется смазка всех движущихся механизмов.

На этом процесс установки можно считать полностью завершенным.


Главным достоинством ворот данного типа является их экономичность. Их изготовление и монтаж обходятся гораздо дешевле, чем при покупке в фирмах. Для изготовления могут быть использованы подручные материалы, которые имеются на даче или хранятся в гараже. Единственным элементом, который потребует затрат, является консольная направляющая. Однако ее стоимость по сравнению с общей стоимостью ворот незначительна, и выбрать ее можно в любом магазине по продаже строительной фурнитуры. Благодаря своей фантазии, каждые ворота можно сделать уникальными.

Видеоматериал о монтаже конструкции

На видео ниже представлена подробная пошаговая инструкция по их установке:

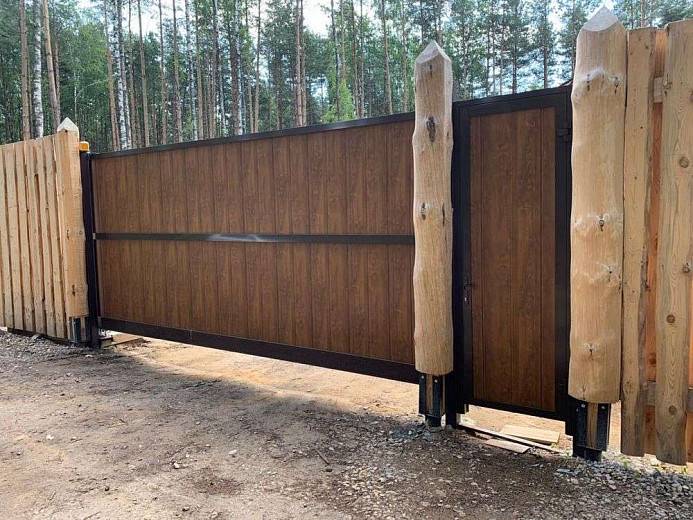

Фотогалерея ворот данного типа

На фото представлены различные варианты исполнения откатных конструкций на загородных участках или гаражах:

Как сделать и установить деревянные ворота своими руками

Деревянные ворота – это крепкая и надежная конструкция, а если еще и оформлены с душой, то могут стать украшением усадьбы. Делая их самому, важно не пренебрегать ни одним из этапов работ, а покупая фурнитуру, учитывать будущую нагрузку.

При выборе типа важно понимать, что распашные створки получится сделать своими руками, а вот для установки любых других лучше привлечь специалистов.

Пользователи часто ищут:

Виды деревянных ворот

В зависимости от способа открытия и других конструкционных особенностей выделяют следующие типы.

Распашные

Считаются традиционным вариантом. Не теряют популярности в деревнях, небольших городках, на дачах, благодаря низкой цене и простоте монтажа.

Состоят из двух створок. Лучше, когда открываются внутрь двора, не загораживая дорогу. Средняя ширина – от 3,5 до 4 м.

Чтобы влага и осадки не попадали на столбы, торцы створок, над воротами рекомендуется установить козырек. Высоту крепежа стоит продумать заранее, чтобы не было проблем с заездом груженого транспорта.

При монтаже легких ворот из дерева вполне хватит обычных навесных петель, которые выдерживают нагрузку до 200 кг. Для габаритных конструкций из массива твердых пород (дуба, клена) лучше взять подшипниковые петли. Они эффективно распределяют нагрузку.

Из минусов таких ворот – для их открытия требуется много свободного пространства, а зимой въезд надо постоянно чистить.

Подробная инструкция по изготовлению распашных ворот из профлиста.

Сдвижные (откатные)

Отличный вариант для дворов с небольшой площадью. Цельное полотно передвигается вдоль по направляющему профилю на роликах.

Материал каркаса – металл, дерево. Полотно дополняют резными элементами.

Из-за довольно внушительного веса откатной конструкции для навешивания на столбы используют только подшипниковые петли.

Среди плюсов:

  1. Не нужно чистить всю входную часть усадьбы, чтобы открылись створки.
  2. Ширина прохода достигает 11 м и более, что позволяет заезжать как легковому, так и грузовому транспорту.
  3. Равномерное распределение нагрузки механизма предотвращает деформацию полотна и комплектующих, продлевает срок службы.
  4. Возможность автоматизации позволит контролировать работу дверей дистанционно.

Минусы:

  • высокая стоимость;
  • для монтажа придется привлекать специалистов.

Секционные (подъемные)

Состоят из одной цельной плиты и открываются поднятием вверх с помощью шнура. Такие ворота чаще ставят на гаражи, чем на заборы.

Дерево для подъемных ворот не самый практичный вариант. Лучше обшивать их металлическими элементами.

Нуждаются в постоянной чистке зимой.

В виде гармошки (складные)

Чтобы построить такую конструкцию, придется привлекать мастеров. Многие компании готовы поставлять складные ворота по индивидуальным замерам с установкой под ключ.

Для обшивки берется легкий и гибкий металл с антикоррозийной защитой. Дерево в качестве отделки применяется редко.

Чтобы детальнее разобраться с преимуществами и недостатками каждого из видов ворот, предлагаем прочитать эту статью: «Ворота для загородного дома».

Какие столбы подойдут

Материал для столбов подбирается индивидуально в зависимости от предстоящей нагрузки, грунта. Разберем наиболее популярные.

Деревянные

Для стоек чаще всего выбирают бревно из твердых пород или качественный брус. Перед использованием древесину обрабатывают антисептиками.

Нижнюю часть опор, которая будет контактировать с грунтом, промазывают битумной мастикой, смолой (на выбор) и оборачивают в рубероид.

Чем глубже установить столбы, тем надежнее получатся ворота.

Не стоит брать дерево за основу на влажных грунтах с высоким уровнем грунтовых вод. Постоянный контакт с влагой, даже при условии правильной защитной обработки, существенно сокращает срок службы таких опор.

Чтобы узнать как выбрать деревянные столбы для забора и установить их своими руками, перейдите по ссылке.

Металлические

Самый практичный и надежный материал для фиксации ворот. Металл отлично справляется с большими нагрузками, служит долго.

Как выбрать металлические столбы для забора, читайте в статьей – для этого перейдите по ссылке.

Кирпичные или каменные

Это красивое дополнение забора, но требует больше времени, сил, материалов, чем другие виды.

Для повышения устойчивости готовой опоры кладка камня или кирпича проводиться вокруг железной трубы, которая одновременно выступает элементом армирования. В процессе формирования столба от трубы выводят закладные – они нужны для монтажа петель.

Кирпич имеет внушительный вес, поэтому под стойки придется заливать столбчатый или ленточный фундамент. Показатель заглубления столбов должен быть ниже точки промерзания грунта.

Для защиты внутренней полости опор от попадания влаги снаружи сверху столба крепят колпак из пластика, железа или бетона. При желании можно ограничиться и самодельной накладкой.

Тематический материал:

Как сделать ворота из древесины: пошаговая инструкция

Независимо от выбранного типа сырья любая древесина нуждается в предварительной защите. Исключение – покупка уже обработанных пиломатериалов.

Подготовка чертежа или схемы

Начальный этап строительства – планирование. Разрабатывается проект ограждения, где на отдельных эскизах выделяется расположение ворот.

Фото: установка ворот и калитки из штакетника на металлическом каркасе

В проекте указывается:

  • материал, глубина установки столбов;
  • высота ворот, ширина проема;
  • сырье для обшивки створок и его количество;
  • типы петель и другой фурнитуры;
  • автоматика (по желанию).

Отдельно выводится общая смета затрат.

Правильно составленный чертеж поможет сразу выявить недочеты.

Материалы, инструменты

Понадобятся:

Доски для обшивки каркаса берутся с запасом, на случай ошибки при замерах.

Как установить столбы

Деревянные опоры можно вкапывать, вбивать или бетонировать. Для металлических подходит только бетонирование.

Крепление закладных на кирпичные столбы

Кирпичная кладка выступает в данном случае лишь завершающей отделкой.

При обустройстве основания в яму под опору вставляют профильную трубу или швеллер. Под нее кладут камень либо стальной лист, чтобы труба не ушла со временем в грунт.

Закладными могут служить металлические пластины, куски арматуры, к которым потом привариваются петли. Их размер должен быть таким, чтобы кирпичная кладка их не перекрывала. Стандартное количество на одну стойку – две штуки.

Для тяжелых ворот с коваными элементами рекомендуется приваривать по три закладные к каждому столбу. После чего выполняется кладка кирпича.

Сборка

Каркас изготавливается из деревянного бруса или металлического профиля.

Дешевле каркас из бруса.

Собирается в такой последовательности:

  1. Брус нарезается на куски нужных размеров.
  2. Выкладывается на ровной поверхности в форме квадрата или прямоугольника в зависимости от того, какой будет каркас.
  3. Ровность углов сверяется уровнем.
  4. В местах стыков бруса дрелью высверливаются отверстия.
  5. Фиксация заготовок между собой выполняется саморезами. Альтернатива – деревянные нагели. Их покрывают перед вставкой в отверстия эпоксидным клеем.
  6. Для повышения жесткости рамки углы усиливаются стальными уголками.
  7. По центру монтируется поперечная балка.
  8. По углам допускается крепить укосины на саморезы – куски бруса по 30–40 см со срезанными концами под углом 45 градусов.

Сборка каркаса из металлопрофиля выполняется гораздо быстрее с помощью сварки. После соединения деталей швы зачищаются, приводится обработка поверхности антикоррозийным составом. Рекомендации приведены в статье: «Как покрасить металлический забор».

Важно учесть, что если створки будут высотой 2 м, то величина рамки должна быть такой, чтобы доски выступали на 20–25 см, то есть высота каркаса получается – 1,6 м.

Выбор материала для полотна

Обшивку рекомендуется делать из таких пород дерева:

  1. Ели. Легкая по весу. Имеет светлый оттенок. Хорошо держит форму. На такое сырье просто монтировать металлические элементы.
  2. Сосны. Прочна. С ней удобно работать. Но краска ложится плохо.
  3. Дуба. Прочен, долговечен, устойчив к влаге. Из-за плотной структуры сложен в обработке. Дорогой материал.
  4. Лиственницы. Отличается красивой фактурой и повышенной плотностью. Изделия из этого дерева не нуждаются в дальнейшей отделке или покраске.

Среди пиломатериалов наиболее часто применяются:

  1. Обрезная, необрезная доска. Режется на куски нужных размеров. Тщательно шлифуется. Элементы крепятся к каркасу саморезами вплотную друг к другу. Все поверхностные неровности убираются наждачной бумагой или шлифовальной машинкой.
  2. Рейка. Подходит для ворот с просветами, где детали фиксируются к рамке с небольшими зазорами.
  3. Филенка. Это пиломатериал с готовыми пазами. Элементы заводятся вплотную друг к другу в паз. При необходимости детали подгоняются по размерам, усиливаются болтами.
  4. Брус. Берется небольшой толщины. Его можно фиксировать к каркасу как горизонтально, так и вертикально.

Чтобы подчеркнуть красоту древесной структуры и защитить материал от влаги, его обрабатывают специальными пропитками.

Тематическая статья: «Рейтинг пропиток для дерева для наружных работ».

Подбор петель в зависимости от веса створок

Для простых распашных конструкций вполне хватит навесных петель, которые обойдутся недорого. Их приваривают к рамке или прямо к столбам.

Для разметки от верха и низа столбов отступают по ¼ общей высоты опоры и приваривают петли.

Для утяжеленных вариантов створок используют подшипниковые петли.

В зависимости от нагрузки бывают следующих видов:

  1. Сквозные. Подойдут для распашных конструкций весом до 200 кг.
  2. Цилиндрические. Выдерживают максимальную нагрузку до 400 кг.
  3. Усиленные цилиндрические. Используются для габаритных створок больших размеров весом до 600 кг.
  4. Трехсекционные накладные. Наиболее мощный вариант петель. Выдерживают нагрузку свыше 600 кг.

Качество материала петель, соблюдение правил установки — основные факторы, от которых зависит срок эксплуатации ворот.

Монтаж полотна

При крепеже створок к столбам применяются саморезы типа «глухарь» – 8*70 мм.  Альтернатива – соединение сварочным швом.

Перед навешиванием створок проверяют надежность фиксации обоих половинок петель. Выставляют створки по уровню.

Нужно проверять, чтобы низ ворот был выше уровня грунта на 5–10 см. Это облегчит чистку в зимнее время и упростит замену дорожного покрытия на усадьбе в будущем.

Когда створки закреплены, можно установить запор или замок, который будет надежно удерживать ворота в закрытом положении.

Выбор и установка автоматики

В деревенских условиях жители часто обходятся без новшеств и продолжают открывать ворота вручную. Основной плюс такого решения — экономия денег. Да и нет зависимости от подачи электроэнергии.

Любители же инноваций в постоянной загруженности работой отдают предпочтение автоматизированной системе управления ворот. Подойдет для распашных, откатных, подъемных и других видов створок.

При выборе автоматики учитывайте:

  1. Наличие запасных комплектующих.
  2. Какими функциями оснащен блок управления.
  3. Вид материала шестерней редуктора.
  4. Объем мощности двигателя.
  5. Из чего сделан корпус привода.

Также нужно учитывать параметры ворот:

  • вес;
  • ширину створки;
  • предполагаемую частоту использования;
  • площадь створки;
  • легкость хода.

Чтобы автоматика работала как можно дольше и без сбоев даже в плохую погоду, необходимо подбирать модель в 1,5 раза больше по ширине и в 3–4 раза больше по мощности.

Примеры усиленной автоматики, которая подойдет для распашных конструкций:

  • Powertech PW-320;
  • Miller Technics 3000;
  • Rotelli MT400;
  • Miller Technics 4000;
  • Miller Technics 5000.

При установке автоматики важно в точности придерживаться указанных в чертеже размеров, чтобы избежать перекоса конструкции и сбоев в работе системы управления.

Завершающая отделка дерева

Готовое изделие тщательно шлифуют. Покрывают лаком или краской (на выбор). Дефекты и впадины устраняют специальной шпаклевкой. Когда она высохнет, поверхность повторно шлифуют.

Если дереву нужно придать эффекта старины, то его поддают обжигу, обработке химическими растворами, а затем лакируют.

Готовые створки дополняют плетеными, резными элементами.

Красиво смотрятся ворота с ковкой. Детали можно купить готовыми или заказать по индивидуальному чертежу у кузнеца.

Более доступный вариант – покраска. Цвет должен гармонично сочетаться со всей конструкцией ограждения. При необходимости створки можно перекрасить в другой оттенок.

Ворота из натуральной древесины при умелом подходе к их установке – это практичный и надежный элемент ограждения, который прослужит долгие годы, а необычное оформление изделия сделают его изюминкой забора.

Распашные ворота своими руками

         Не так давно на своей даче мы сделали деревянный забор. Люди заходят на территорию через калитку, а вот для въезда автомобиля было решено сделать распашные ворота. Так же, как и калитку, строить мы их будем из дерева, чтобы выдержать единый стиль с забором. Как сделать распашные ворота своими руками, вы узнаете из этой статьи.



   Во время строительства забора мы установили два металлических квадратных столба с шириной грани 8 см на расстоянии 3 м 40 см друг от друга. Такой промежуток позволит без проблем заехать на участок даже крупногабаритной машине.

    Садовым буром с диаметром шнека 13 см пробурили два отверстия на глубину 1,5 метра,    вставили в них железные стойки и забетонировали, перемешав мелкий щебень с цементным раствором. Чтобы столбы стояли на одной высоте, мы выровняли их с помощью гидроуровня, закрепив его на каждом и совместив метки на колбах.

   Перед этим мы купили квадратную трубу длиной 6 м на рынке и болгаркой распилили её на 2 равные части. Покрасили 1,5 м серой краской по металлу, ту часть, которая будет в земле – обработали мастикой. Чтобы внутрь не попадала влага от природных осадков, к каждому столбу приварили металлические квадратные крышки.    Высота столбов над землёй у нас получилась 1,5 м.

ПЕТЛИ ДЛЯ РАСПАШНЫХ ВОРОТ СВОИМИ РУКАМИ

   Чтобы створки распашных ворот повесить на столбы, нужно сделать петли. В строительном магазине мы купили 4 гаражных петли в виде бочонка.    Чтобы их приварить к столбам, сначала к самим петлям нужно приварить по 2 металлических пластины. Их мы отрезали от куска металла толщиной 3 мм, размером 6 на 4 см. Электросваркой приварили их к бочонкам, одну пластину справа сверху, вторую  — слева снизу. Петли на левом столбе будут открываться в другую сторону, чем на правом. Та часть, которая со штырьком, будет привариваться к стойке, вторая часть – прикручиваться к каркасу. Поэтому, чтобы не перепутать, сначала отделите правые петли от левых, всё хорошо проверьте, только потом приступайте к сварке.

   Приварив пластины к петлям, очистим их болгаркой от наплывов металла и просверлим в пластине, которая будет крепиться на каркасе по 5 отверстий, в той, которая будет приварена к столбу – одно отверстие.

   Теперь нужно нарезать элементы для каркаса распашных ворот своими руками. От изготовления декоративного забора у нас осталось несколько деревянных брусков с шириной грани 5 см. Так как расстояние между стойками у нас равно 340 см, получается, что каждая створка будет сделана шириной 170 см, высота каркаса равняется 120 см.  Отрежем электролобзиком 3 бруска длиной 160 см и 4 бруска длиной 120 см. Чтобы они были гладкими, обработаем их электрорубанком    и отшлифуем болгаркой с насадкой для шлифования, как мы делали при изготовлении полки для посуды.

   Снова займёмся петлями. Возьмём два бруска длиной 120 см и на пару саморезов прикрутим к ним по 2 штуки на расстоянии 20 см от краёв. Здесь важно не перепутать левые с правыми. Чтобы нижние части петель не падали на землю, закрепим их изолентой.    Возьмём брус с левыми и прислоним к месту, где будем их приваривать. На этом этапе нам потребуется помощник. Попросите его подержать брусок с петлями, а сами проверьте вертикаль уровнем и обведите карандашом место сварки.     Потом возьмите дрель с тонким сверлом и просверлите отверстия в стойке через дырочку на петле, которую мы сделали раньше. Место сварки зачистите наждачной бумагой, металл должен быть без краски. Чтобы петли при открытии створок не задевали о столб, сделайте между ними зазор, подложив под петлю небольшую шайбу. Теперь надо прикрутить петли к столбу на один саморез по металлу, сначала верхнюю, потом нижнюю.

   Снимите брусок с нижней части петли, зацепите на ней массу от сварочного аппарата и приварите сначала верхнюю, потом нижнюю части.  Перед этим надо открутить крайние доски от забора, чтобы они не подгорели. После сварки наплывы металла зачистим болгаркой.    Наденем брусок от каркаса распашных ворот и проверим его на открытие-закрытие. Точно так же приварите петли к правой стойке. Когда металл остынет, закрасим место сварки серой краской. Вторые части петель открутим от бруса и тоже покрасим.

КАРКАС РАСПАШНЫХ ВОРОТ

   Опять займёмся изготовлением распашных ворот своими руками. Сделаем каркас для левой створки. Разложим бруски на ровной поверхности в виде прямоугольника и длинными саморезами (10 см) соединим их между собой. Чтобы дерево не лопнуло, в местах крепления предварительно просверлим дрелью с тонким сверлом отверстия.     Середину каркаса для прочности тоже укрепим бруском.

   Чтобы каркас не изменял прямоугольную форму, в каждом углу прикрутим по упору, сделав их из таких же брусков длиной 50 см. Углы упоров срежем под 45 градусов. Обработаем конструкцию антисептиком, когда он высохнет, покрасим её Акватексом, под цвет забора.

   Возьмём петли, прикрутим их к каркасу распашных ворот на 5 саморезов и повесим его на левую стойку. Теперь нужно закрыть створку и замерить расстояние от неё до правого столба.    Именно такой длиной минус 1 см нарежем 3 бруска. Можно было отрезать 6 брусков сразу на 2 воротины, но мы сделали так, как сделали. Изготовим вторую створку для распашных ворот своими руками точно так же, как делали первую, покрасим её и повесим на столб. Каркас распашных ворот готов.

   Замок на распашных воротах мы сделали на их внутренней стороне. Решили, что он будет навесным. Для того, чтобы повесить проушины для замка, приложим их к каркасу распашных ворот и обведём карандашом. Стамеской аккуратно вырежем выемку. Так же сделаем и на втором бруске. После этого прикрутим проушины  на 3 самореза.

   Теперь между крайними тесинами деревянного забора натянем шнурку, закрепив её в верхних точках степлером, и измерим расстояние до земли. Нарежем такой длины доски, шириной 10 см, из которых мы строили забор. Отшлифуем их наждачной бумагой, обработаем антисептиком и покрасим Акватексом.    После того, как краска высохнет, обошьём ими каркас для распашных ворот.   Сначала одну створку, следом – вторую.    Закрепим доски на каркасе с тем же промежутком, который мы установили на заборе. Прикрутим к забору тесины, которые мы сняли перед сваркой. Для красоты закрепим на распашных воротах большие декоративные петли, чтобы они были в одном стиле с калиткой. Распашные ворота, которые мы сделали своими руками, готовы.

   В завершении прикрепим изнутри металлическую задвижку.    Чтобы створки распашных ворот не качались под ветром, сделаем небольшие упоры. Возьмём два прута арматуры диаметром 8 мм, на расстоянии 5 см от края прорежем их наполовину болгаркой и загнём на угол 90 градусов.    С внутренней стороны распашных ворот прикрутим на одной вертикальной линии по две угловые проушины для замка и вставим в них упор из арматуры. Откроем створки максимально широко и опустим упоры до земли. В месте соприкосновения арматуры с землёй забьём в грунт небольшой обрезок полудюймовой трубы, чтобы он не мешал открытию распашных ворот. Так же сделаем и со вторым упором. Теперь, когда ворота будут открыты, опустим упоры в трубу, створки будут прочно закреплены и не откроются от напора ветра во время движения автомобиля.

   Для открытия створок снаружи повесим на равном расстоянии друг от друга две декоративные чугунные ручки, которые мы приобрели на блошином рынке. С ними ворота смотрятся ещё интереснее.     На финальном этапе электролобзиком обрежем верхнюю часть досок, придав распашным воротам плавность линий. Чтобы изгибы были симметричные, надо с помощью карандаша и рулетки сделать отметки через определённое количество тесин. Лобзиком срежем лишнее, не снимая досок с прожилин. Только используйте пилку с мелким шагом, чтобы рез был чистым. Место среза не забываем покрасить лаком.

  Вот так мы сделали на своём дачном участке распашные ворота своими руками. Если статья понравилась, поделитесь ей в соцсетях.






Как сделать деревянные ворота — ворота из дерева (+фото, схемы)

Обустройство надежного гаража обеспечивает не только сохранность автомобиля, но и препятствует проникновению внутрь транспортного средства злоумышленников. Каждый автовладелец стремится иметь собственный гараж, поскольку в больших городах множество машин ночуют под открытым небом, подвергаясь пагубным воздействиям окружающей среды и являясь объектом повышенного внимания со стороны мошенников. Для хозяев загородных домов и дач задача по возведению названной постройки занимает одну из первых строчек в списке первоочередных мероприятий. Но чрезмерно высокая стоимость изготовления этой конструкции в ряде случаев отбивает всякое желание воплощать в жизнь задуманное. Существенно сократить затраты при возведении гаража позволит использование древесины и изготовление некоторых элементов конструкции собственноручно. Неотъемлемой частью любой постройки такого типа являются ворота. Для их качественного возведения необходимо ознакомиться с тем, как сделать деревянные ворота самостоятельно без привлечения труда специалистов.

Преимущества использования древесины

Главными достоинствами названного материала являются:

  • Доступность и умеренная цена. Купить древесную продукцию необходимого сорта и требуемых размеров можно с легкостью в строительном магазине или специализированной компании. Ценовая политика в сравнении с металлом значительно ниже.
  • Простота обработки и монтажа. Без особого труда любой желающий сможет своими руками осуществить подготовку названного материала. Тогда как обработка изделий из металла потребует использование дорогостоящего оборудования: угловая шлифмашина, сварочное оборудование и пр.
  • Долговечность и надежность. При плановом регулярном уходе деревянная въездная конструкция сможет прослужить продолжительное время. В сравнении с металлом деревянная поверхность не подвержена ржавчине, однако требует периодической обработки специальными составами. При повреждении одной из сторон полотна замену старых досок на новые реально провести за считанные часы.

В зависимости от вкусов и предпочтений каждого хозяина можно изготовить любой из типов ворот: откатной вид или вариант с подъемным устройством.

Наиболее простым и универсальным типом являются распашные ворота. Технология изготовления этого элемента интуитивно понятна и не требует от мастера специальных строительных навыков.

Главная задача – учитывать все тонкости и важные особенности, а также осуществлять качественные замеры и обработку древесины.

Подготовительные работы

Перед подготовкой требуемого материала и инструмента следует составить схему будущей конструкции и точно вычислить место ее размещения. Закончив с этими пунктами, стоит приступить к замеру входного проема. Для увеличения наглядности нелишним будет воспользоваться имеющимся эскизом и подогнать все значения под свой вариант.

Инструмент для работы

Составление подробного эскиза позволит лучше ориентироваться по числу расходного материала и компонентов. Возведение конструкции предусматривает использование и подготовку следующих инструментов и материалов:

  • брус или металлический профиль 50×50 мм;
  • деревянные доски, имеющие ширину 100 мм и толщину 25 мм;
  • металлические навесные петли;
  • ножовка;
  • рулетка;
  • болгарка;
  • строительный уровень;
  • стальные уголки;
  • дрель с набором сверл и бит;
  • стамеска;
  • наждачная бумага;
  • грунтовка;
  • обрабатывающие составы;
  • набор кистей.

При изготовлении деревянных ворот для гаража должны быть заранее подготовлены специальные опоры. Если они еще не готовы, то для их изготовления потребуется два деревянных бруса или бревна.

Установка ворот гаража из дерева

Подготавливаем для них ямки глубиной не меньше 1,2–1,5 м. При возведении любой опорной конструкции действует простое правило, чем глубже будут расположены столбы, тем устойчивее и надежнее будут стоять ворота. Обрезаем заготовки по требуемой высоте с учетом части опоры, которая будет находиться в грунте. Для увеличения прочности нелишним будет дополнительно усилить фундамент будущих опорных столбов, засыпав донья углублений небольшим количеством щебня фракции 5×20 и утрамбовав получившуюся подложку.

Для предотвращения преждевременного разрушения деревянных опор необходимо обработать места, которые будут находиться под землей, специальной водоотталкивающей мастикой или смолой.

Установка столбов

Далее устанавливаем столбы, фиксируем по строительному уровню вертикальное положение и заливаем углубления бетонной или цементной смесью. Кроме этого, для придания большей практичности и эстетики можно обложить забетонированные места крупным камнем или кирпичом.

Монтаж

Выполнив все подготовительные процедуры, приступаем к изготовлению самой конструкции.

Каркас

В соответствии с габаритами входного проема обрезаем деревянный брус до требуемых значений и выкладываем на ровное место таким образом, чтобы получился прямоугольник или квадрат в зависимости от типа ворот.

Проверяем горизонтальность и вертикальность разложенных брусьев, после чего просверливаем отверстия в угловых соединениях и скрепляем конструкцию саморезами или нагелями. Нелишним будет углы и центр рамы дополнительно усилить соответственно стальными уголками и поперечными балками. Концы последних изделий обрезаются под углом 45º, размещаются крест-накрест и фиксируются саморезами.

В качестве основы для будущего каркаса можно использовать и металлические профильные трубы, однако для изготовления потребуется сварочное оборудование.

Отделка

Следующее мероприятие – изготовление и обработка поверхностей элементов облицовки. В зависимости от выбранного материала и размеров створок нарезаем требуемое количество досок. Как правило, для обшивки используется сосна, поскольку деревянная продукция из нее имеет небольшой удельный вес и наибольшую защищенность от пагубного воздействия факторов окружающей среды.

Облицовочная доска размещается вплотную друг к другу и фиксируется саморезами к каркасу. По завершении все неровности обрезаются и обрабатываются шлифовальной машиной или мелкой наждачной бумагой.

Для увеличения плотности прилегания к каркасу и поддержания температурного режима в гараже края створок можно обшить утеплителем.

Установка петель и крепление створок

Подготовив створки ворот, приступаем к установке металлических петель. В случае прикрепления к рамной конструкции навесные детали привариваем непосредственно на раму, а в варианте крепления к деревянным основаниям – на опорные столбы. Для определения оптимального места расположения необходимо от верхней и нижней границы опоры отступить расстояние, равное ¼ общей высоты столбы и наметить место. После чего закрепить петли на столбах и навесить створки.

Обработка поверхности

Ворота практически готовы, остается только прогрунтовать и покрыть поверхность антисептиками. Дав необходимое время для просушки, приступаем к размещению фурнитуры: ручек, замков и засовов. Для придания благородного вида ворота впоследствии можно украсить различными коваными элементами.

Надежные засовы

Они могут быть в качестве Г-образных металлических стержней, расположенных на створках. Для их функционирования необходимо разместить в предполагаемых местах вхождения в грунт два небольших отрезка трубы с диаметром, обеспечивающим свободный ход стержня, а также на каждой створке изготовить площадку под фиксацию ручки крепежного изделия в поднятом состоянии.

Петли для деревянного забора

Процедура возведения деревянных ворот своими руками является несложным мероприятием и доступным к реализации каждого человека. Как и при проведении любых строительных работ, для достижения всех поставленных целей необходимо четко следовать советам специалистов, проводить точные замеры и использовать качественный материал. Выполнение всех этих пунктов в совокупности с плановым периодическим уходом обеспечит надежное функционирование въездных ворот на протяжении многих лет.

Видео

в предоставленных видеоматериалах, вы сможете узнать о других тонкостях изготовления деревянных ворот:

Фото

На фото представлены различные варианты ворот из дерева:

Деревянные ворота

На даче

На столбах опоры из кирпича

Под старину

С красивой фурнитурой

С элементами ковки

С козырьком

С металлическим каркасом

С металлом

С окошками

С оригинальными навесами

Простые деревянные ворота

Распашные деревянные ворота

Ворота и калитка выполненные из дерева

Старой конструкции

Ворота из досок

С навесами кривой формы

Схемы

Схему помогут вам в том, чтобы разработать собственные ворота из дерева:

Чертеж деревянных ворот

Схема конструкции деревянных ворот

Крепление забора

Ворота и фундамент

Ворота из двух створок

Схема засова

🧰 Как сделать откатные ворота

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота. Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам исполнилось всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были специально изготовлены с устройством для расширения под воротами, которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и займемся новым.

Мне нужны откатные ворота, сделанные исключительно из бревна.

Раньше я никогда не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить пару идей.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации.Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку мне не удалось найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные. Стр. 2.

Деревянные ворота покоробятся?

Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?

Ааа, есть запасной план.Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

Компоненты ворот

Кроме ворот, мне понадобились гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки.Я решил создать свой собственный. Стр. 2.

План ворот, колеса и конструкция защелки

Конструкция ворот

Изготовление раздвижных ворот исключительно из дерева потребовало некоторого размышления, так как мои запросы показали, что для большинства крупных раздвижных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон.(Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

Я решил, что покрытие обеих сторон рамы и скрепление фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать.Во всяком случае, это была моя теория.

Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

План каркаса ворот

Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Каркас ворот был сделан из бруса размером 2 x 3 дюйма (75 x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота.Однако чем шире брус, тем тяжелее будут ворота.

Колеса

Колеса можно было легко получить в любом количестве компаний, занимающихся забором и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я спроектировал свою собственную, отнес проект инженеру и сделал его.Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.

Подготовка уклона пути

Мне нужна была непрерывная прямая трасса.Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении. Как бы то ни было, я подумал, что прямая гусеница даст равномерный толчок при работе с воротами. (Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но немного спускалась в сторону от проезжей части.)

Я хотел, чтобы трасса спускалась немного под гору в сторону открытого положения, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий транспорт.

Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.

Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по рельсам ворот.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План отметок

Врезка траншеи в бетоне

Поскольку существующая бетонная поверхность была изогнутой, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Я определил положение линии траншеи.

Калитка должна была иметь толщину 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей будет 2 1/2 дюйма (63 мм). в от постов.

Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).

Определение линии и рытье траншеи в земле

Я провел веревкой по середине траншеи (в бетоне) и вниз до того места, где дорожка заканчивалась. Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

Затем я выкопал траншею на глубину и ширину, которые позволили бы разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка стойки горизонтальной для опоры пути

Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя веревочную линию в качестве направляющей) до нужной высоты.

Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов для забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

На этом этапе я просто поставил стойки забора, чтобы я мог забраться внутрь и закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образный профиль (полукруглый), предварительно просверленный и оцинкованный.
Дорожку можно было легко получить в любом количестве компаний, занимающихся забором и воротами, и она имела длину 20 футов (6 м).

К настоящему времени у меня была сплошная прямая поверхность, на которой можно было закрепить гусеницу, так что на самом деле это было просто вопросом или укладкой гусеницы на место и закреплением ее на поверхности с помощью соответствующих креплений.

Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шпильки.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

Для крепления трека к дереву я использовал шурупы по дереву и оцинкованные гвозди.

Определение высоты ворот

Как раз пора начинать делать ворота.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить дорожку в нужном месте), и как только дорожка была на месте, я смог определить точную высоту, которую я нужно сделать ворота. Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы закончилась вершина ворот.

Изготовление ворот

Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я остановился на дизайне внутренней стены дома, состоящей из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что позволяет нейтрализовать любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

Рис.3 Сделаны оконные отверстия (под решетку).

Рис.4 Промежуточные шпильки установлены и зафиксированы.

Рис.5 Ряд блокировки зафиксирован на месте.

Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

Рис.7 Присмотритесь к металлической обвязке.

Рис.8 Пластины выпрямляются с помощью струны и пакеров.

Рис.9 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.10 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, склеенная и прибитая гвоздями.

Рис.11 Рама перевернулась.

Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

Рис.13 Диагональные распорки приклеены и прибиты гвоздями.

Рис. 14 Еще 1/2 ″ (12 мм) обработанная рифленая фанера, приклеенная и прибитая гвоздями.

Рис.15 Накладка приклеена, прибита и зафиксирована на месте.

Рис.16 Хомуты сняты, готовы к покраске.

Рис.17 Рисование начинается.

Рис.18 Колеса крепятся к нижней части откатной двери.

Установка ворот и изготовление упора

Установить ворота не составило труда, просто нужно было поставить их колесами над гусеницей.

Остановка ворот

Я хотел что-нибудь, что могло бы остановить ворота без особого толчка, если кто-нибудь толкнет ворота со всемогуществом.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшихся ворот — все-таки ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, подойдут, а затем просверлил в стойке три отверстия того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в основание каждой пружины.

Установка фиксатора и направляющих роликов

Ролики направляющие

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил болтами к стойке.

Защелка

Защелка была другая. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свой собственный, и инженер сделал это за меня.
Я хотел что-то, что будет легко работать, блокировать ворота, чтобы предотвратить подъем, и было бы очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, насколько они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

10 недель по телефону

10 недель спустя — ворота начали активно использовать, и я очень им доволен. Он хорошо сбалансирован, легко скользит, и в древесине нет ни намека на движение.
Сказав, что это еще только начало, и, хотя ворота уже давно используются, им еще не приходилось мириться с экстремальными температурами, но на данном этапе все выглядит неплохо.
Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

За год по рельсам

Ворота работают уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота проходили все сезоны, выдерживали штормы, все погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.

Как построить подъездные ворота своими руками

Последнее обновление 1 марта 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читать дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд — это простой пролом.А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота подъездной дороги

Строительство подъездных ворот — это проект, требующий высоких навыков деревообработки.Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке дерева, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

  • Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Учтите, какие препятствия будут возникать у ворот при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
  • Ширина ворот и расстояние между колоннами, а также их высота.
  • Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, так как она будет использоваться на улице. Для этого подходят следующие виды древесины:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

  • Оцинкованные металлические пластины / ленты для усиления.
  • Винты для дерева
  • Клей для дерева
  • Морилка / краска

Типичные ворота состоят из стоек, нижней, верхней и средней направляющих (см. План ниже). Вы начнете с их изготовления:

  • Отмерьте и вырежьте перекладины, нижнюю, верхнюю и среднюю перекладины из выбранной вами древесины.
  • Соедините раму с помощью столярного клея и шурупов.
  • Вырежьте доски и вставьте их в каркас. Закрепите их клеем и шурупами.
  • Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
  • Добавьте металлические полосы по краям.
  • Установить ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

Подъездная дорога для дома

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и условия обслуживания.

Гравий — самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию — бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает в себя не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (например, битого асфальта или бетона) может снизить стоимость.

Идеи подъездных ворот

Подъездные ворота бывают разных типов и стилей.Но главными критериями при выборе ворот являются материал и функция.

Рассмотрите возможность использования классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами. Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево — лучшие материалы для деревянных подъездных ворот.Древесину можно окрасить, чтобы она соответствовала окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Подъездные ворота из черного дерева — хороший выбор. Его можно совместить с пешеходным входом.

Планы деревянных ворот

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется сверхпрочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполняющие планки и более глубокие рамы придадут металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические подъездные ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и ограничит привлекательность.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор на подъездной дорожке, используя стекловолокно или традиционные доски 2 × 4. Вам следует выбрать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение подъездной дороги уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле — одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот — важная часть процесса. Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование — ключ к успеху.

Вот как вкратце проходит установка:

  1. Выровняйте ворота (если они двустворчатые). Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
  2. Установите петли на стойки на необходимой высоте.
  3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
  4. Закрепите петли на воротах и ​​снимите зажимы.

Фурнитура для ворот

Ворота не закончены до тех пор, пока не будут установлены фурнитуры (защелки, отводные стержни). Вот возможные дополнения, которые могут вам понадобиться:

  • Простая защелка для удержания ворот в закрытом состоянии.
  • Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
  • Стержень для запирания ворот в землю.
  • Защелка, удерживающая дверь открытой.
  • Замки ворот.
  • Автоматическое воротное оборудование.
  • Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель. Подготовка площадки — важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки самих ворот требуется всего лишь вдвое больше работы.Однако есть некоторые важные ключевые аспекты, о которых следует знать:

  • Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что каждая качающаяся калитка равномерно встречается в середине шлюза.
  • Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
  • Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не должны быть какими-то особенными.Все, что вам нужно, это вход через забор, который может быть его продолжением.

Чтобы создать ностальгический образ, подумайте об использовании белых ворот для забора на подъездной дорожке. Это винтаж, насколько это возможно.

Кедровые ворота для забора — идеальный вход в ваш дом. Это произведет на ваш дом отличное первое впечатление.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае с распашными воротами.

Панели ворот должны быть изготовлены из алюминия или предварительно оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием. Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или она может быть наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к созданию ворот такой ширины — убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон.Рама должна быть примерно на дюйм меньше проема ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота. Ворота не должны быть больше 4 дюймов в ширину.Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Вы должны закрепить стойки таким образом, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Откатные ворота — это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Разложите деревянные части, которые составляют макет ворот. Переверните ворота вверх дном и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельный открывалка для ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевый механизм открывания ворот гаража для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота?

Для очень широких ворот используйте откатные ворота. Если для распашных ворот достаточно места, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей собственности.Вы можете ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

260 Простых идей для украшения дома своими руками (Учебники по проектам Craft)

Подробнее

20 простых и красивых идей DIY Забора, которые вы можете построить за выходные

Подробнее 104 простых идеи изголовья для самостоятельной сборки, которые можно реализовать с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

Раздвижная палуба / ворота для собак: 13 шагов (с изображениями) )

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете свои ворота.Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто ввинчиваетесь в деревянный забор или другую деревянную конструкцию. Основное отличие заключается в том, что если у вас есть каменная кладка, вам понадобится перфоратор (и биты для каменной кладки), чтобы пройти сквозь кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющую сверху, где она будет прикреплена к стене / забору. Поднимите или откиньте направляющую Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, не заедая и не заедая.Отметьте высоту карандашом, когда будете счастливы, , затем еще раз проверьте, вы действительно не хотите, чтобы это было слишком низко!

Шаг 11b: Удалите переднюю поверхность направляющей коробки (поэтому мы не приклеивали ее раньше). Поместите уровень сверху (он есть на вашем комбинированном квадрате) и проведите линию его уровень до вашей отметки. Его конец также должен быть заподлицо с отверстием для прохода. Используя дрель, прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто расширьте ваши пилотные отверстия до нужной глубины. Для такой кладки, как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма, установите сверло на ВРЕМЯ МОЛОТА … Я имею в виду режим и расширьте пилотные отверстия на глубину ваших дюбелей. Затем замените сверла на соответствующую ширину заглушек и снова прочистите отверстия. Используйте молоток, чтобы вставить дюбели в стену.

Шаг 11d: Мне нравится заворачивать все 3 монтажных винта (я использовал винты 50 мм / 2 дюйма), пока они не выскочат сзади шипа направляющей коробки.Затем вы можете легко совместить их все с дюбелями / пилотными отверстиями и отогнать их домой.

Шаг 11e: Зажмите лицевую сторону на Guide Box и с помощью длинной отвертки замените винты с карманом. Это может быть немного сложно.

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте ворота до конца через направляющую , проведите несколько тестов, и мы почти закончили…

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота вправо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снова снимите лицевую сторону направляющей коробки , правильно установите ворота и зажмите лицевую сторону обратно на направляющей коробке. Просверлите 4 пилотных отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами.Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

13 Подъездные ворота своими руками — Как построить подъездные ворота — Идеи для дома и садоводства

Подъездные ворота своими руками помогут защитить ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность. В сегодняшние непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота

Этот план DIY подъездных ворот покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего транспортного средства, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу. Тот, что показан в этом видео, имеет 16 футов в ширину и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота

В этом видеоуроке вы увидите , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей подъездной дорожке.

3- Деревянные ворота для проезда

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода, к тому же такая конструкция идеально подходит для проездов с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, удерживая при этом достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает эти высокие деревянные ворота красивыми и надежными. Легко создавать дизайн с этими бесплатными планами.

4- Cedar Driveway Gate

Посмотрите это информативное видео на YouTube, чтобы узнать о , как построить driveway gate из кедровых досок с пазом и гребнем.

У привлекательных ворот есть боковая дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота, когда собираетесь прогуляться или покататься на велосипеде. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровые доски с гребнем и пазами просты в работе, а дерево прослужит десятилетиями снаружи в элементах.

5- See-Thru Gate

Эти самодельные ворота позволяют вам видеть сквозь них, сохраняя при этом вашу семью и домашних животных в безопасности.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть атмосферостойким прозрачным слоем или покрасить в любой цвет.

7- Деревянные ворота для поддонов

Вторичная древесина для поддонов идеальна для строительства подъездных ворот своими руками .Переработанные пиломатериалы из поддонов можно бесплатно получить, а доски почти идеального размера для этого строительного проекта.

Конструкция с двойной дверью создает ручную заслонку, которую рулоны открывают на нижнем колесе. Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные раздвижные ворота для проезда

Такие раздвижные ворота, как эти, занимают гораздо меньше места, чем распахивающиеся ворота.Кроме того, если ваша подъездная дорожка находится на наклоне, подъездная дорожка , сдвижная g a t e будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9 — Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить Рамы ворот для тяжелых условий эксплуатации , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти сверхмощные рамы ворот идеальны для использования на животноводческих фермах, где основной задачей является содержание скота в безопасном замкнутом пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными планками или другими строительными материалами для улучшения привлекательности бордюров.Слой краски или прозрачное покрытие для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные деревянные ворота из поддонов

Рядом с пляжем очень ветрено, и вам нужны ворота , которые могут противостоять сильным ветрам и соленому воздуху. Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут выдерживать сильные ветры, дующие с океана.

Вторичная древесина из поддонов делает эти подъездные ворота своими руками практически бесплатно.

11- Преобразованные ворота для звеньев цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота с цепными звеньями в рай с пальмовыми деревьями, которые будут приветствовать гостей на вашей территории, удерживая посторонних от вашей собственности.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота из звеньев цепи в привлекательный вход с двумя пальмами.

Нет Комплект ворот для проезда необходим для этой трансформации, все сделано с творческой изобретательностью.Ознакомьтесь с бесплатными тарифными планами, чтобы превратить свои скучные ворота в произведение искусства.

12- Металлические ворота

Большие, привлекательные, безопасные, полностью изготовленные из металла. Металлические ворота открываются автоматически и представляют собой красоту. Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции по созданию индивидуальных металлических ворот для проезда.

13- Коренастые деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих DIY подъездных ворот .

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным и повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть прозрачным лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны как конфиденциальность, так и безопасность.

DIY Рама откатных ворот — комплекты откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800ммВ. Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель.1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота по гравийной дороге, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112,00 долларов США

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта.Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
Это меня обеспокоило !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец, Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частоколы крепятся к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание Откатные ворота

Стальной столб — обрезка любой длины

Библиотеку ворот мы завершили

Как построить раздвижные ворота из звеньев цепи — Магазин заборов в Америке

Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из звеньев цепи.

Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.

Ключевые вопросы:

  1. Как измерить ворота?
  2. Как установить консольные ворота?
  3. Как установить рулонные ворота?
  4. Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Как измерить ворота?

Для всех ворот убедитесь, что вы получаете более одного измерения.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.

Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

.

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить консольные ворота?

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

  1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Ролики должны находиться примерно в 1 дюйме от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
  2. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
  3. Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
  4. Откатайте ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
  5. Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
  6. Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
  7. После окончательной регулировки полностью затяните все ролики.
  8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.

Как установить рулонные ворота?

Откатные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

  1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
  2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
  3. Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от верха ограждения.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ваших ворот, то есть для 20-ти открытий потребуется три длины рельсов (24 фута).
  4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
  5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
  6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
  7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы находились сверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с рельсов, но направляющая не заедала во время движения по гусенице. Затяните колеса.
  8. Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
  9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
  10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы створка вошла в защелку.
  11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко растянуть или скрутить спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.

Сокращений. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко зажать каток, между штангой и столбом или в проеме.Подробнее об этом позже.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

16 простых в установке подъездных ворот своими руками

Когда вам нужно обезопасить свой дом, простые — или, возможно, обширные — подъездные ворота, сделанные своими руками, могут стать прекрасным способом добиться нужного внешнего вида, ощущения и чувства безопасности, в которых вы нуждаетесь.

Мы нашли несколько действительно фантастических идей для этого, используя различные материалы, от труб из ПВХ до металлических изделий или деревянных ворот, каждый из которых имеет разный уровень квалификации.

Просмотрите и решите — просто убедитесь, что у вас есть все необходимое, и безопасно используйте инструменты для их изготовления.

Cedar Plank Driveway Gate

Youtube

Использование кедровых досок с гребнем и пазами для создания этих великолепных деревянных ворот для вашей подъездной дороги. Видео проведет вас через процесс, давая советы и рекомендации по созданию этих ворот, которые прослужат десятилетия благодаря великолепной конструкции и массивному кедровому дереву.

Через Youtube

Щелевые ворота

Youtube

Когда вы строите подъездные ворота, вам может понадобиться такой простой выбор, как эти щелевые ворота.Вы можете легко проследить за вещами, сохраняя при этом домашних животных и детей внутри. Изогнутая верхняя часть и деревянная планка посередине придают дополнительную привлекательность внешнему виду вашей собственности, что делает ее действительно хорошим вариантом для простого проекта строительства.

Через Youtube

Ворота деревянные двойные широкие

Youtube

Эти самодельные ворота лучше всего подходят для больших проездов, которым нужны очень большие ворота. Видео на Youtube показывает вам планы строительства этих забавных, привлекательных ворот, через которые вы можете легко видеть, чтобы следить за объектами по обе стороны от границы собственности.

Через Youtube

Ворота для рециркуляции поддонов

Зеленый рычаг

Ищете дешевые идеи для ворот подъездных путей? Тогда не смотрите дальше поддона! Эти удобные предметы, которые можно забрать на Craigslist, строительных магазинах, продуктовых магазинах и во многих других местах, отлично подходят для такого рода строительства.

Кроме того, использование поддонов помогает немного спасти планету, а не покупать новую древесину в магазине. И, конечно же, вы экономите деньги.

Через зеленый рычаг

Простые откатные ворота из дерева

Build Eazy

Эти раздвижные ворота своими руками — простой проект для любого, у кого есть хотя бы небольшой опыт работы с деревом.Красивые ворота представляют собой прочную «стену» от внешнего мира, которая может помочь удержать ваших домашних животных и детей внутри, а также обеспечить некоторую конфиденциальность.

Инструкции доступны при нажатии на различные разделы в содержании статьи. Обязательно проверьте каждый на наличие всех планов.

Через Build Eazy

Металлические декоративные ворота своими руками

Youtube

Эти большие, привлекательные, декоративные, но функциональные ворота из металлоконструкций были первым проектом строителя из металлоконструкций.Великолепные детали выглядят купленными в дорогом магазине, но они не так уж сложны, если вы готовы пойти на несколько простых рисков и освоить новый навык.

Ознакомьтесь с идеями и планами на канале Youtube.

Через Youtube

Деревянные ворота из деревянных панелей

Проект номер девять

Эти высокие, крепкие, коренастые ворота в деревенском стиле абсолютно красивы, но просты. За дизайном довольно легко следовать, и в результате получаются надежные ворота, которые будут держать весь остальной мир в стороне, пока вы наслаждаетесь уединением и безопасностью собственного двора.

Через проект номер девять

Рулонные ворота для деревянных поддонов, простые

Instructables

Еще один дешевый план деревянных подъездных ворот — это вариант Instructables для ворот для поддонов, которые катятся. Для тех, у кого подъездные пути нестандартного размера, эта конструкция особенно хороша, поскольку строитель говорит о неудобных размерах своего собственного и об использовании поддонов разных размеров, чтобы все это работало.

Наряду с поддонами вам потребуются винты, петли для ремней, болты с квадратным подголовком, загруженные ролики для ворот, болты для ворот и столярный клей.

Через Instructables

Великолепные ворота из твердых пород дерева

Instructables

Эта великолепная сборка сделана из твердой древесины. Первоначальный строитель создавал для вас подробные планы и чертежи.

Наряду с твердой древесиной вам понадобятся торцовочная пила, ударный отвертка, клеевые зажимы, винты из нержавеющей стали, деревянные болты, баллончик для удаления ржавчины, черная краска, клей для дерева для наружных работ, ленточная шлифовальная машина и вращающаяся шлифовальная машинка. Просто следуйте инструкциям, и скоро у вас будут эти великолепные ворота.

Через Instructables

Простые садовые ворота

Instructables

Если вам просто нужна простая сборка, эти винтажные садовые ворота — отличный вариант.Вам понадобится древесина (в оригинале строители использовали древесину для настила), гвозди, петли, защелку и болты для тренеров. Стоимость составляет менее 100 долларов, что делает его не просто простым, а дешевым.

Через Instructables

Прочные дворовые ворота

Instructables

Этот вариант учебных ворот представляет собой достаточно скромную сборку, которая, хотя и неэлегантна, сделает свое дело. Это дает вид крепких, несколько грозных ворот. Для его создания потребуется много подручных материалов, что также делает его полезным для окружающей среды.

Через Instructables

Ворота декоративные ПВХ

Instructables

Для тех, кто ищет вариант ограждения / ворот для уединения, который не должен быть сверхпрочным, вы можете построить эти простые ворота из ПВХ. Они красивы и прослужат много лет, даже если не выдержат таких же ударов, как кованые ворота.

Для его изготовления не потребуется много необычных материалов — в основном ПВХ и некоторые основные инструменты, петли и винты из ПВХ.

Через Instructables

Консольные ворота

Instructables

Эти ворота не подойдут для большинства людей, но если вы ищете вариант для большого пространства или для большого транспортного средства, такого как фургон или грузовик, которому требуется широкий проем ворот, то это определенно один рассматривать.Ворота открываются не менее чем на 25 футов, что означает, что машины в длинных рамах скользят прямо внутрь.

Следуйте инструкциям и прочтите советы, чтобы узнать больше об этом предприятии, прежде чем вы решите, что готовы его построить.

Через Instructables

Шлюз, управляемый DTMF

Instructables

Этот конструктор хотел управлять шлюзом с помощью простого обычного DTMF вместо приложений Android и IOS, которые используют многие другие. Конструкция требует модуля MT8870 и расширителя портов PCF8574.

Следуйте инструкциям, чтобы узнать, как построить такие ворота, которые используют стационарное соединение для перемещения ворот.

Через Instructables

Стальные и деревянные ворота

Instructables

Этот план ворот подъездной дороги — еще один потрясающий проект, который вам понравится в любом пространстве, где вы хотите иметь декоративные, но очень функциональные ворота. Следуйте инструкциям, чтобы увидеть, как строители создавали эти великолепные ворота от начала до конца.

Через Instructables

Автоматические ворота для фермы без копания

Instructables

Последний вариант, который у нас есть, — простые автоматические ворота, не требующие рытья, в фермерском стиле.Вы начнете с комплекта от местного поставщика, а затем выполните установку, выполнив основные действия, указанные на плакате. Ворота подходят для любого пространства, в котором вы не хотите копать в целях автоматизации.

Через Instructables

Выбери свои ворота

Самое лучшее во всех этих идеях — это то, что вы можете использовать свое воображение, чтобы превратить их в идеальные ворота для вашей ситуации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
