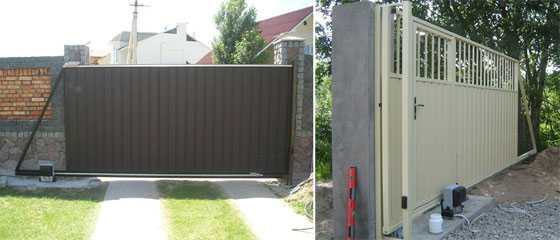

Откатные ворота для дачи: взвешиваем за и против


Откатные ворота используют в основном на воротах для больших  территорий, например предприятиях и складах. Но и для ограждения вашего дачного участка он тоже подойдет.

Преимущества откатных ворот:

  1. «Удобная» зона открытия. Так как ворота открываются отъезжая влево или вправо, то машину можно ставить непосредственно перед ними. Это удобно при заезде во двор и экономит место в маленьком дворе, если под авто не предусмотрен гараж.
  2. Это удобство будет вам на руку и зимой – не надо постоянно чистить огромные площади от снега, чтобы можно было открыть ворота. Да и навес, защищающий от зимних осадков, будет смотреться аккуратнее и обойдется дешевле.
  3. При заказе откатных ворот, многие фирмы предоставляют стандартный набор безопасности – фотоэлемент, предотвращающий закрытие створки, если на пути есть машина или человек.

Откатными могут быть  деревянные, металлические, ворота из профнастила. Как видите, они столь же универсальны при выборе материала, как и распашные ворота.

Минусом таких ворот можно назвать, пожалуй, их стоимость (распашные обойдутся дешевле) и то, что в такие ворота сложно монтировать калитку.

Как сделать откатные ворота своими руками

Лучше и надежнее заказать откатные ворота на фирме, но можно их изготовить и самому. Для этого делаем следующее:

  1. Выбираем материал, из которого будем изготавливать сами ворота
  2. Подбираем роликовые механизмы, исходя из того, какой материал для ворот выбрали. Помните, что чем тяжелее ворота, тем мощнее нужны роликовые механизмы.
  3. Выбираем размер ворот, чтобы он не был слишком узким – лучше возьмите с запасом.
  4. Теперь определяем, в какую сторону буду открываться ворота. Зачастую это делается вправо, если смотреть с улицы.
  5. С той стороны, в которую будут отъезжать ворота, забор должен иметь длину минимум по ширине ворот (лучше возьмите запас еще сантиметров 20)
  6. Забор должен стоять ровно, без «завалов» относительно горизонтальной и вертикальной осей, иначе роликовый механизм выйдет из строя (особенно, если ворота имеют большой вес).

На что обратить внимание при изготовлении откатных ворот:

При выборе тяжелого материала для ворот вам необходимо учитывать фактор из пункта 2. А именно – тяжелые ворота требуют усиленных роликовых механизмов и, следовательно, более мощный электропривод. И это все обязательно скажется на цене ваших ворот.

Так, что задумайтесь, а нужны ли вам такие ворота. И может целесообразнее все-таки построить их из более легкого материала, или сделать их распашными?

Желаю вам удачных решений и надежных заграждений.

Более подробная инструкция со схемами, расчетами и видео представлена в этой статье.

Артем Шанаурин

sait-pro-dachu.ru

Ворота для дачи своими руками: инструкции, чертежи, видео

Хорошие ворота для дачи надежно защитят ваше имущество и станут преградой для посторонних глаз. На участке, где богатый урожай и большое количество дачного инвентаря, не обойтись без надежного ограждения, которое также сможет обеспечить конфиденциальность во время вашего отдыха на даче. Если вы построили надежный забор, то качественные ворота — обязательное дополнение к нему.

Основные требования к воротам для дачи

К воротам для дачи существует ряд требований:

  • Надежность. Конструкция ворот должна обеспечивать надежную защиту от несанкционированного проникновения. Желательно, чтобы ворота были хорошей преградой и для посторонних глаз, так как на участке часто хранится инвентарь, строительные материалы, да и урожай может стать приманкой. Должна быть реализована возможность открыть и закрыть ворота снаружи и изнутри.
  • Дизайн. Конструкция должна вписываться в общую стилистику ограждения и строений на участке. При этом ворота не должны быть броскими, чтобы не привлекать ненужного внимания.
  • Размеры. Габариты конструкции должны соответствовать вашим потребностям. Если вы не планируете строительство на участке и не требуется заезд транспорта, ворота могут быть небольшими. Если у вас есть транспорт, конструкция должна обеспечивать удобный и безопасный въезд на территорию. Для тех, кто планирует строительство на участке, стоит предусмотреть возможность заезда грузового транспорта.

Типы ворот

Ворота различаются по типу конструкции и способу открывания створки.

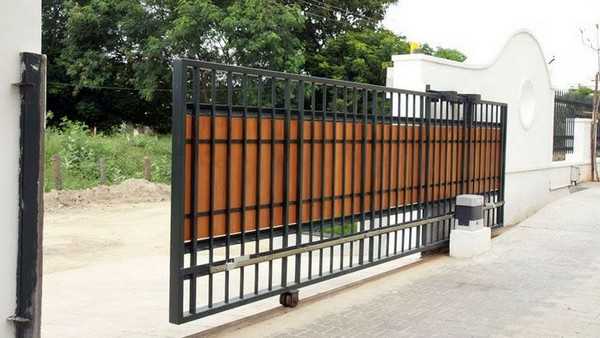

Раздвижные ворота

Такая конструкция состоит из каркаса и створки, которая при открывании/закрывании движется по траектории вдоль забора. В отличие от классических распашных конструкций, в которых створка движется по площади перед или за воротами, раздвижные ворота выдвигают меньше требований к прилегающей территории.

Створка ворот перемещается вдоль забора по направляющим, что не требует наличия свободного места перед и после конструкции. В случае выпадения осадков такие ворота будет легче открыть, так как не нужно расчищать снег до и после створки. Так как такие конструкции создают минимальную нагрузку на отдельные точки каркаса, допускается любая высота створки.

Из минусов стоит отметить необходимость наличия свободного пространства вдоль забора в сторону открытия створок, также потребуется специальный привод, который обеспечивает открывание/закрывание ворот.

Распашные

Это классический вариант ворот. Они могут состоять из одной или двух створок и крепятся к проему при помощи петель. Такую конструкцию проще всего сделать своими руками, а стоимость работ будет минимальной.

Из минусов отметим необходимость выравнивания территории в зоне открытия створки, в случае осадков вы не сможете открыть ворота, не расчистив перед ними территорию. При слишком большом размере створки необходимо тщательное укрепление каркаса, так как она создает высокое давление в местах крепления петель.

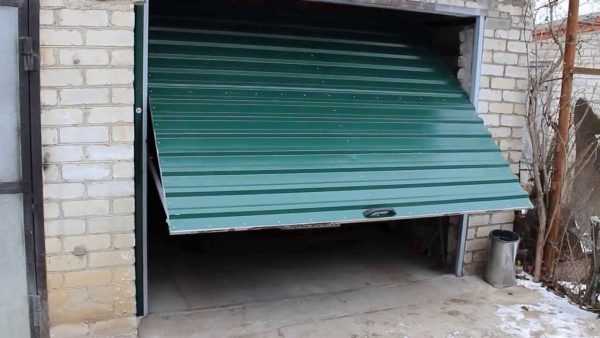

Подъемные

Конструкция таких ворот представляет собой каркас, на который крепится полотно створки. Фиксация полотна и его движение во время открывания/закрывания обеспечивается за счет работы привода. Во время открывания створка поднимается, открывая проем, и занимает горизонтальное положение.

Такое решение позволяет оборудовать ворота, независимо от параметров прилегающей территории. Управление производится в автоматическом режиме, поэтому вам не нужно работать со створкой вручную. Из минусов стоит отметить ограниченность проема по высоте, так как на верхней его части находится балка и механизм для поднятия створки.

Ворота с калиткой

Правильным решением будет разграничение проема для проезда транспорта и перемещения людей. При наличии калитки вам не нужно будет постоянно открывать большие створки ворот, особенно это актуально в период осадков. Калитка может быть оборудована отдельно в участке забора или вмонтирована непосредственно в створку ворот.

Откатные ворота своими руками

Для изготовления откатных ворот потребуется:

  • швеллер 20 см;
  • арматура 12-16 мм;
  • профильная труба 60×30 и 30×20;
  • профнастил;
  • воротная фурнитура.

Работы начинаются с установки опорных столбов. Для их монтажа необходимо подготовить углубления на уровень промерзания грунта, что в среднем равняется 1 м. Столбы устанавливаются под уровень строго горизонтально и заливаются раствором. На застывание потребуется 1 неделя.

Далее готовится фундамент для ворот. Для этого на швеллер по краям приваривается арматура. Для закладки фундамента готовится траншея шириной 40 см, глубиной — равной половине ее длины. В траншею на арматуру устанавливается каркас из швеллера. После этого траншею заливают бетоном так, чтобы швеллер находился вровень с грунтом. На застывание фундамента понадобится 2 недели.

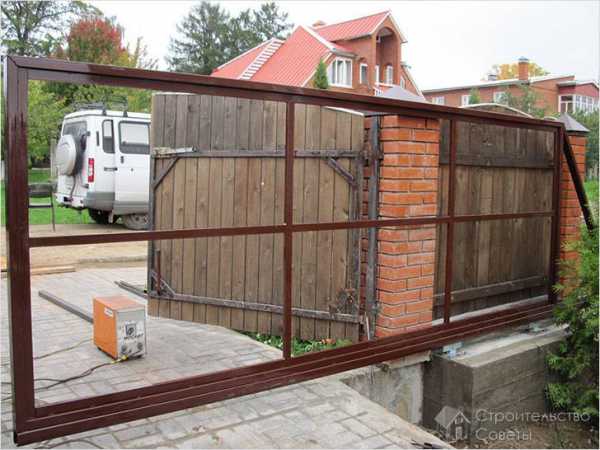

Для изготовления полотна используется профнастил и профильная труба. Из элементов большего сечения готовится внешний каркас, для укрепления по всему периметру приваривается труба сечением 30×20.

После сварки каркаса его нужно покрыть грунтовкой в несколько слоев, уделяя особое внимание сварочным швам. Далее на полученный каркас крепится профнастил при помощи саморезов. Для защиты полимерного покрытия профнастила от повреждений саморезами используйте резиновые накладки.

На финальном этапе производится крепление фурнитуры и установка створки. На вертикальные опоры крепится верхняя роликовая пластина. На швеллер устанавливается комплект роликовых опор. На нижнюю часть створки ворот крепится направляющий ролик, который снимает нагрузку с конструкции, когда она полностью закрыта или открыта.

Для фиксации створки в закрытом положении устанавливаются улавливатели, которые выполнены в виде скоб. Они крепятся на опорный столб со стороны, противоположной открыванию створки.

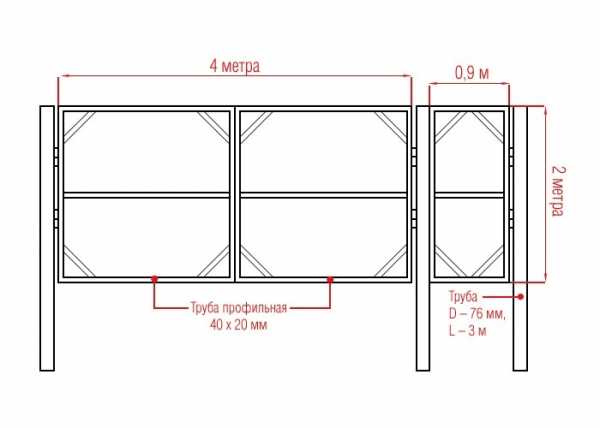

Распашные ворота своими руками

Для изготовления распашных ворот понадобятся:

  • столбы для крепления;
  • металлический профиль для изготовления каркаса;
  • профиль для обшивки;
  • петли;
  • запорный механизм.

По краям проема делается углубление для установки опорных столбов на глубину не менее 1 м. Столбы устанавливаются строго вертикально и заливаются раствором. На полное застывание раствора в основании столбов потребуется не менее 1 недели.

Далее приступайте к изготовлению створки. Для этого из труб большего сечения изготавливается внешний каркас, для его укрепления монтируется обрешетка из труб меньшего сечения. После изготовления каркаса нужно зачистить места сварки и покрыть его грунтовкой в два слоя, уделяя больше внимания местам швов.

На каркас и опорные столбы привариваются петли. Финальным этапом становится монтаж покрытия и запорного механизма. В качестве покрытия может быть использован профнастил, дерево, металлический лист, стальная сетка или ковка.

Подъемные ворота

Для работы понадобятся:

  • два деревянных бруса сечением 12×8 и один 10×10;
  • уголки для рамы;
  • швеллер;
  • пружина и металлический прут;
  • материал обшивки.

Работы начинаются с установки каркаса. Для этого по краям проема крепятся балки 12×8, а в нижнюю часть углубляется швеллер. Для большей фиксации деревянных балок используется арматура, которая приваривается к забору и скобам, фиксирующим балки.

Для изготовления каркаса створки используют уголки. В качестве обшивки можно использовать дерево, профнастил, металлический лист. Отделка крепится на саморезы к каркасу.

На финальном этапе устанавливается механизм управления. Для этого в стальном уголке нужно сделать три отверстия для фиксации кронштейна, на который крепится пружина. Далее нужно изготовить шарнирный механизм. Для этого используется стальной уголок, который крепится к одному из ребер рамы и после к нему приваривается рычаг из арматуры. Из уголка формируются направляющие, на которые устанавливается шарнирный механизм. Вся конструкция крепится к швеллеру.

Ворота с калиткой

Калитка может быть установлена для любого типа ворот. Если вы выбрали откатные, распашные или подъемные ворота, вы можете установить калитку на створку. Размер калитки может быть стандартным: 1-1,5 м в ширину и 2 м в высоту. Для изготовления каркаса и обшивки калитки используются материалы, аналогичные каркасу самих ворот. Вы можете спроектировать калитку на этапе изготовления или после завершения основной конструкции. Для установки калитки в основном полотне делается проем, равный параметрам самой калитки с допустимым расхождением 1-2 см. С внутренней стороны крепится укрепляющая рама из профиля.

Для изготовления каркаса калитки используется металлический профиль или стальной уголок. Чтобы сделать каркас крепче, установите обрешетку из материалов меньшего сечения. Далее крепятся петли на профиль створки и каркас калитки. Завершающим этапом изготовления становится обшивка каркаса. Для этого используете дерево, профнастил или металлические листы. Если это дерево или профнастил, используйте саморезы для крепления, стальной лист крепится при помощи сварки. Далее нужно покрасить всю конструкцию, уделяя больше внимания местам швов.

Советы по изготовлению ворот для дачи своими руками

В изготовлении ворот своими руками нужно уделить большое внимание выбору материалов. Металл отличается высокой прочностью, надежностью защиты, большим выбором возможностей для дизайна. Вы можете выбрать листовой материал, сетку или художественную ковку. Из минусов отметим склонность к коррозии, сложность установки.

Также вы можете использовать для изготовления дерево. Это может быть простая доска, брус или элитные породы дерева. Материалы более просты в работе и доступны по цене. Но за деревянными воротами требуется регулярный уход. Их нужно периодически подкрашивать и обрабатывать специальными пропитками от вредителей и влаги.

Для большего комфорта при использовании ворот вы можете использовать элементы автоматизации. Управление створкой ворот при помощи пульта более комфортно в непогоду: вы сможете открыть ворота, даже не выходя из авто. При помощи автоматического механизма открыть тяжелую створку можно без особых усилий.

Изготовление ворот своими руками не требует профессиональных навыков в строительстве. При использовании самостоятельно изготовленной конструкции вы будете уверены в качестве всех элементов и сможете значительно снизить затраты.

bigland.ru

Бюджетные откатные ворота: своими руками

Пользователи портала делятся опытом изготовления и чертежами дешёвых откатных ворот. Если выбор материала и конструкции забора — это всегда некий компромисс между желанием и возможностью, то на входной группе — калитке и воротах – экономить не принято. Пользователи портала делятся опытом изготовления и чертежами дешёвых откатных ворот.

Если выбор материала и конструкции забора — это всегда некий компромисс между желанием и возможностью, то на входной группе — калитке и воротах – экономить не принято. Чтобы уменьшить затраты на строительство, но при этом получить гарантированный результат, пользователи FORUMHOUSE предпочитают делать всё своими руками.

Поэтому темой этой статьи станут пользующиеся популярностью откатные ворота, в доступных для самостоятельного повторения вариантах, которые не разорят семейный бюджет.

Откатные ворота. Вариант 1

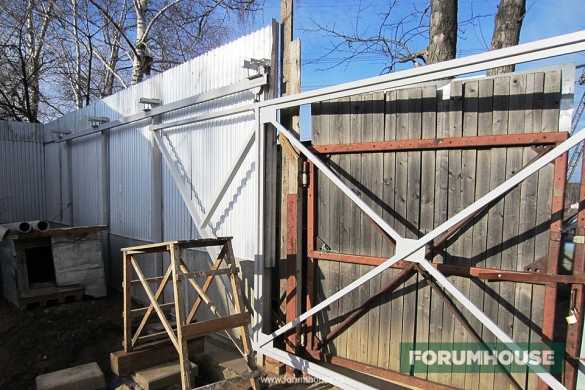

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

max68.2011Пользователь FORUMHOUSE

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, и без перекрытия створки ворот.

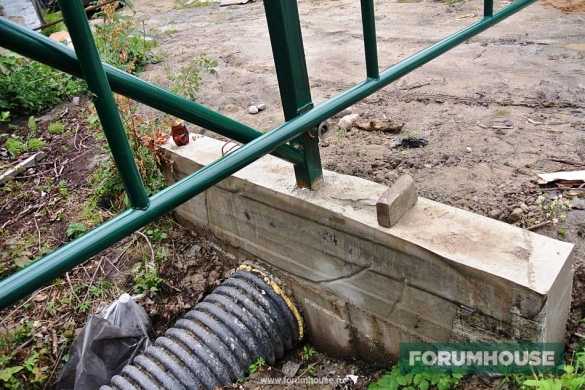

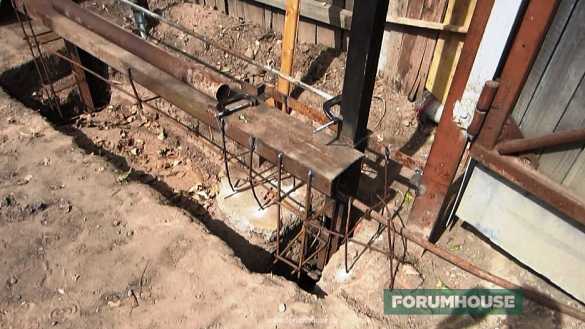

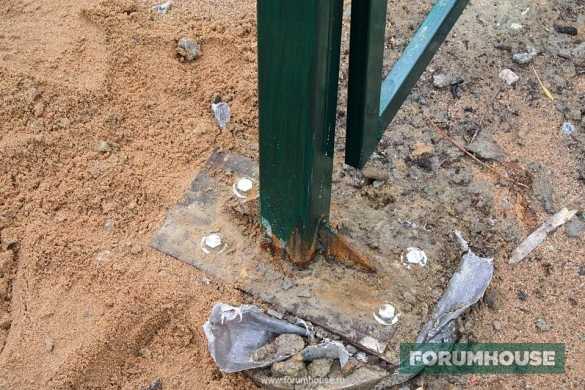

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

  • Ширина въездного проёма – около 4 м.
  • Глубина заложения фундаментных столбов – 1700 мм.
  • Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

  • Первый столб – профильная труба 80х40х2 мм.
  • Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
  • Третий столб – профильная труба 80х40х2 мм.
  • Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

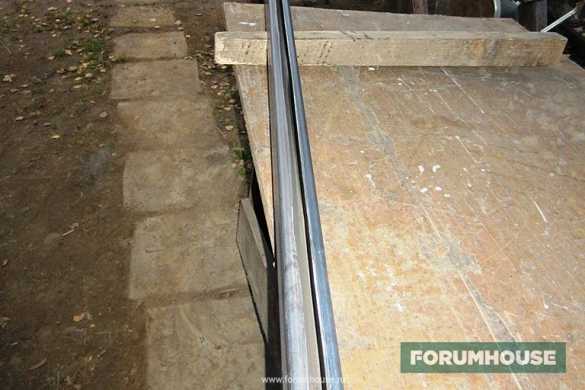

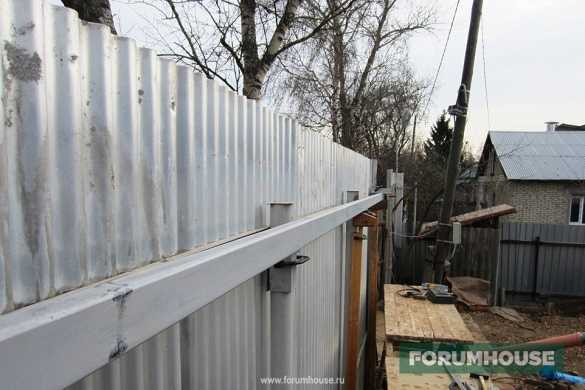

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

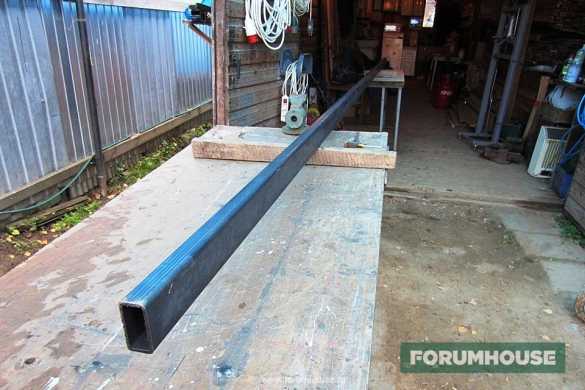

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

max68.2011

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

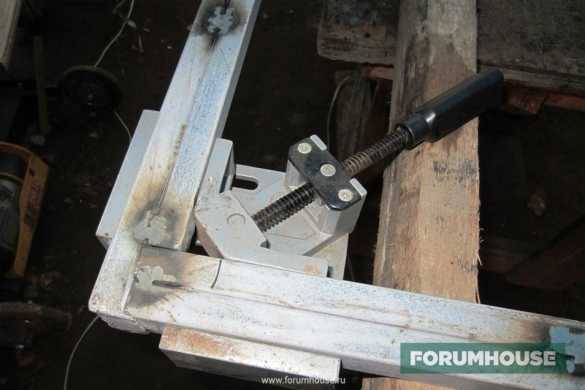

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

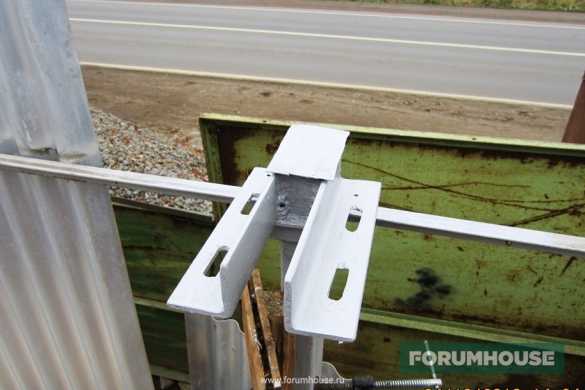

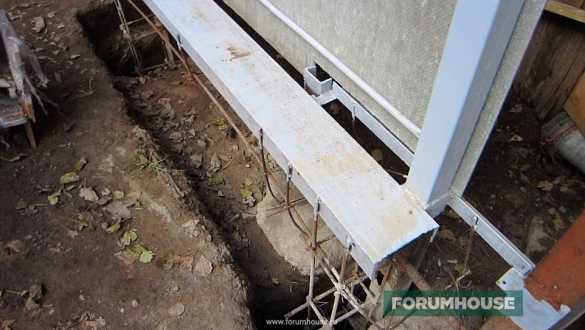

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

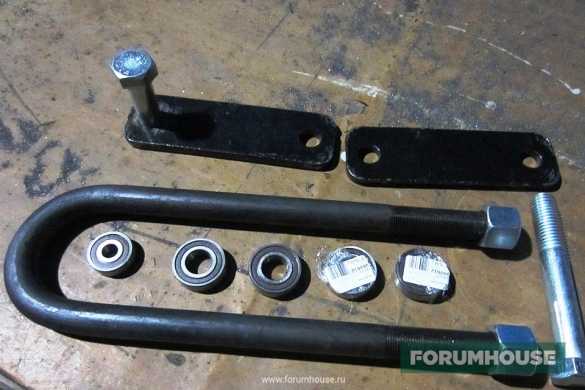

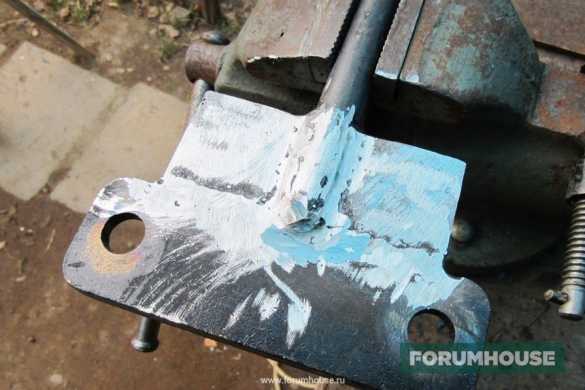

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

  • «Стремянка» задней рессоры от ЗИЛ-131.
  • Две гайки М20.
  • Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

  • Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
  • Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

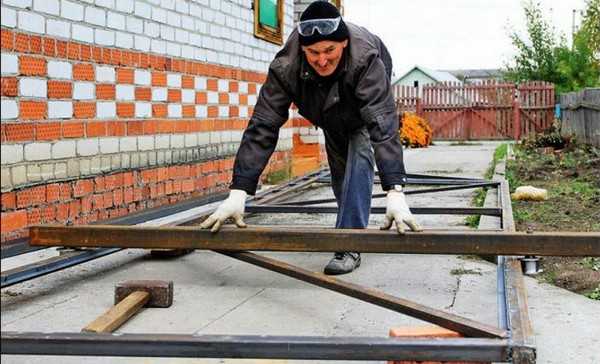

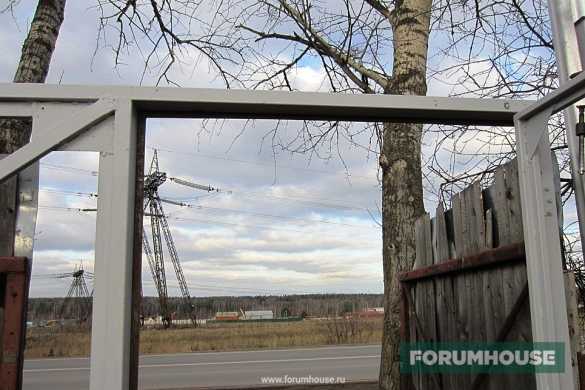

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». Кроме этого, существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

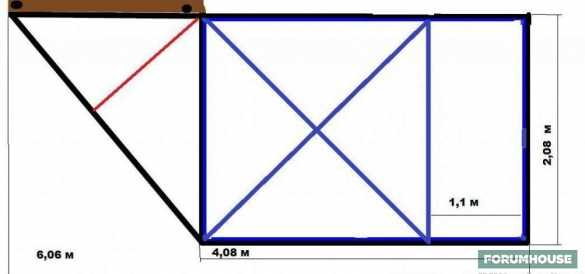

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

max68.2011

Т.к. я работаю один, то сначала, выставив детали, только прихватываю их и, убедившись, что всё нормально, окончательно обвариваю.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

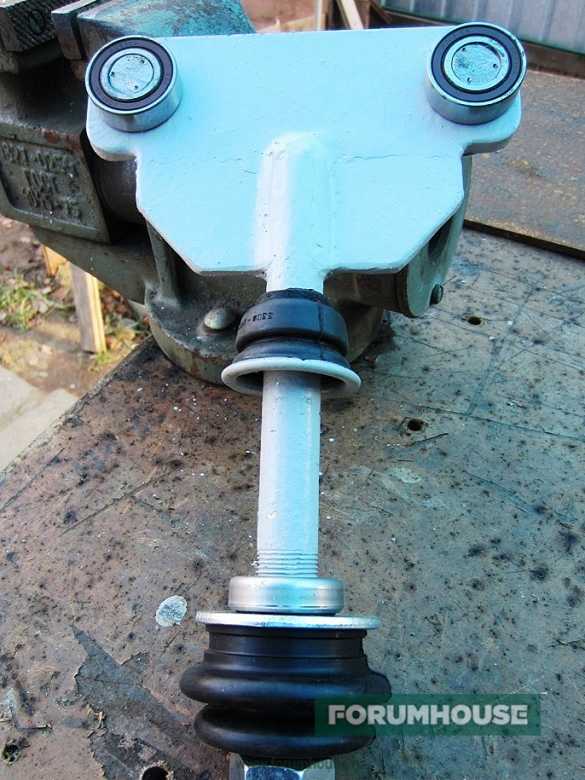

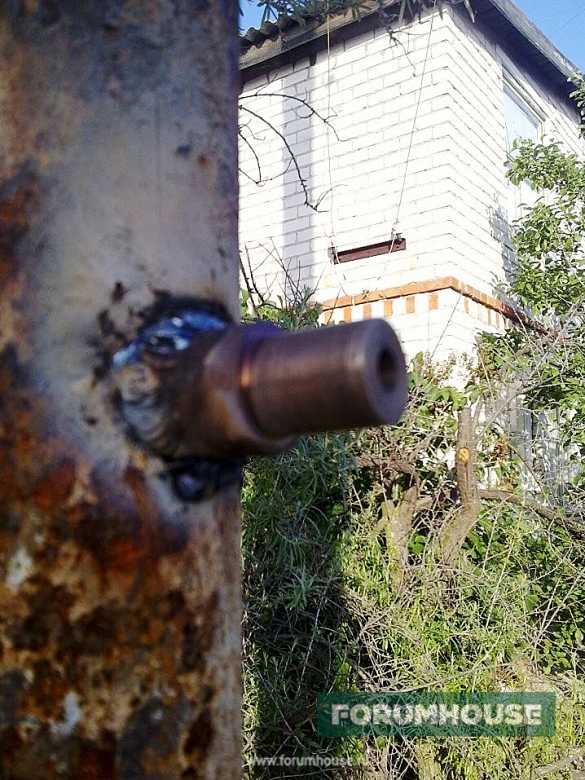

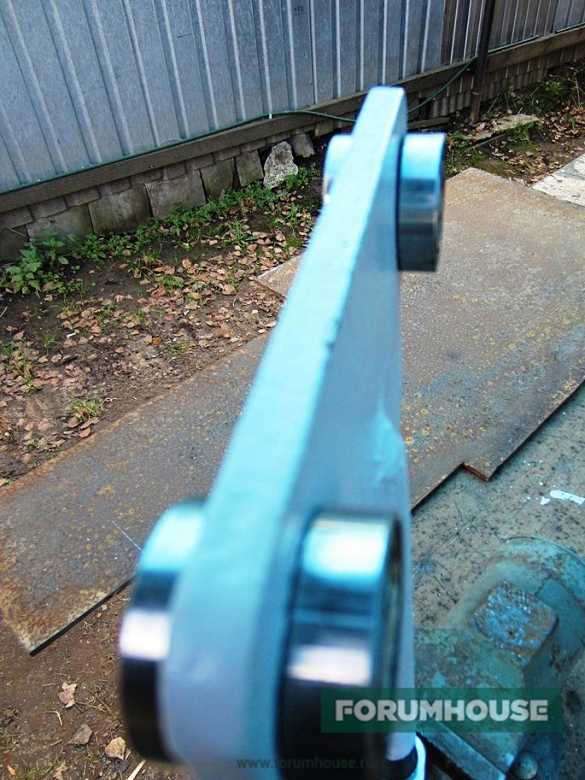

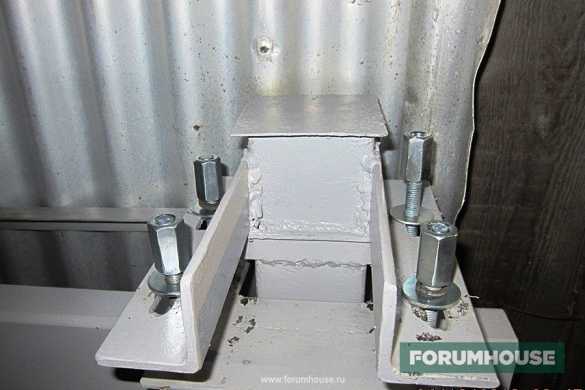

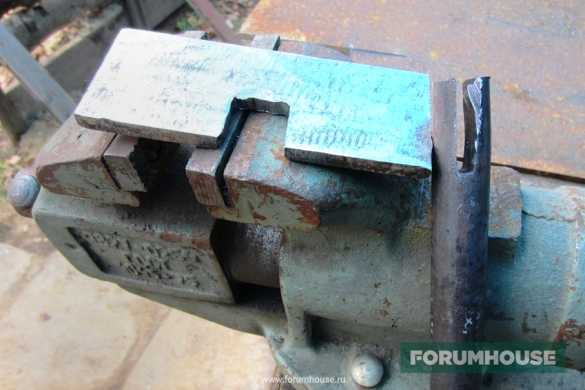

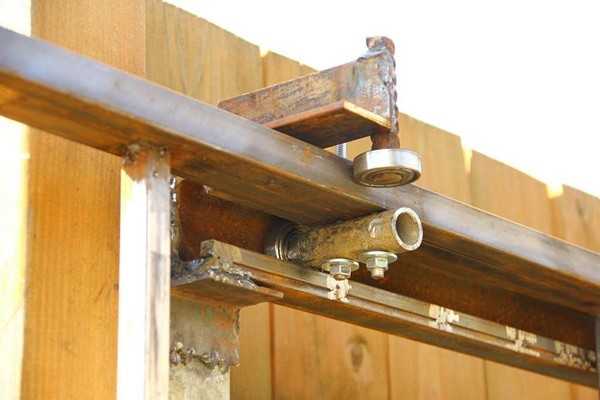

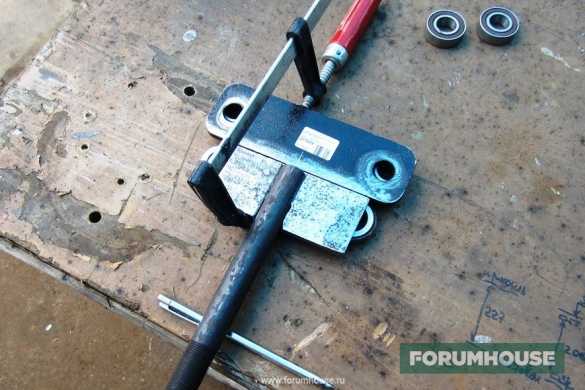

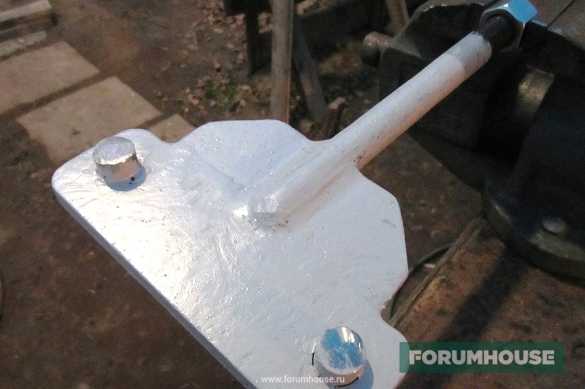

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

max68.2011

После того как я изготовил каретки, примерил их по месту. Всё двигается идеально. Нигде ничего не задевает. Центрирующий подшипник также не требуется.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

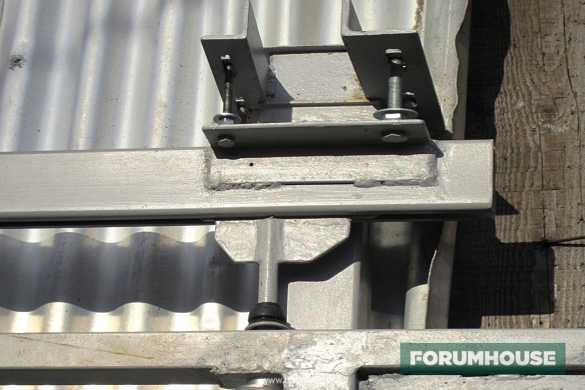

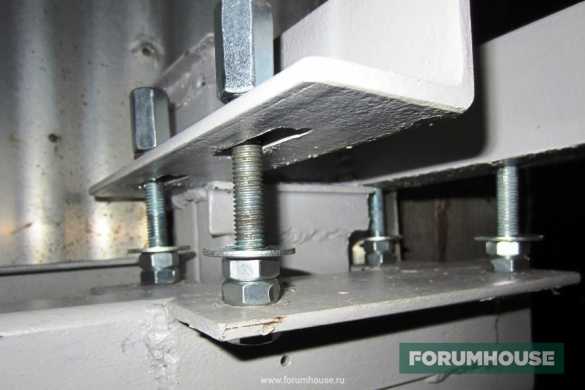

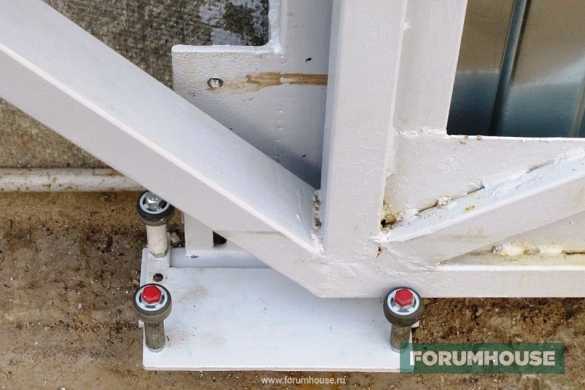

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на трубе, каретка двигается без перекосов.

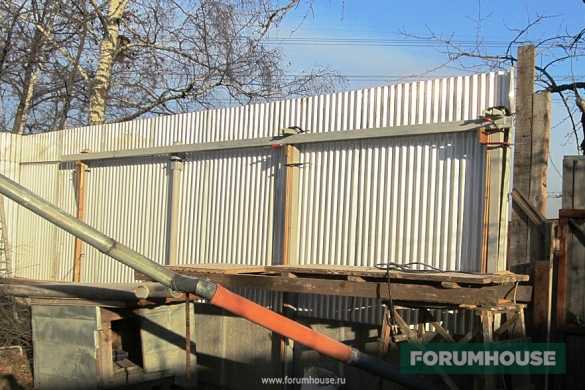

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки ворот max68.2011 закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

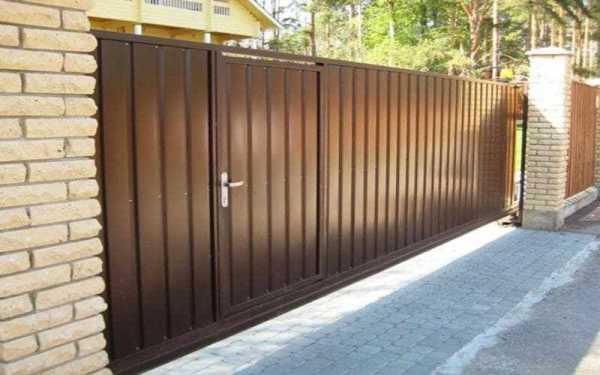

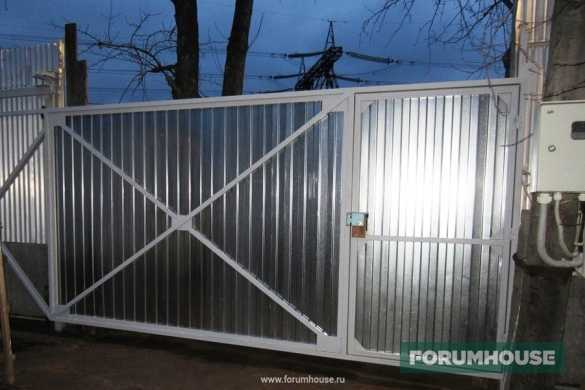

Далее пользователь «зашил» калитку и створку ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода ворот использовались болты М10, с надетыми на них резиновыми втулками.

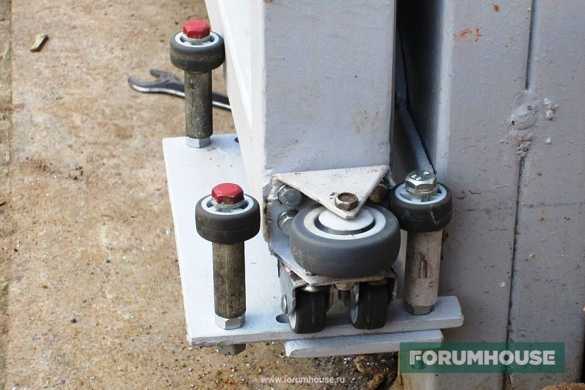

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для ворот.

В данной конструкции применены 4 ролика. Кроме этого потребовались:

  • «Семьдесят пятый» уголок с приваренным ухом.
  • Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
  • Болты М10 – 2 шт.
  • Пружинные шайбы (гровер).
  • Болты и гайки М8 – 4 шт.
  • Втулки и шайбы.

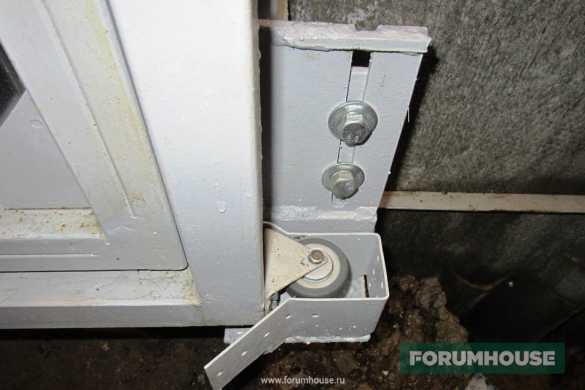

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Откатные ворота: вариант 2

Теперь рассмотрим бюджетный вариант «вечных» откатных ворот с шестью точками крепления.

hart77Пользователь FORUMHOUSE

Я выбрал этот вариант, т.к. дорога к дому узкая, рядом с въездом на участок стоит столб, и ставить распашные ворота просто негде. Откатные ворота сделал из тех труб, что валялись на участке.

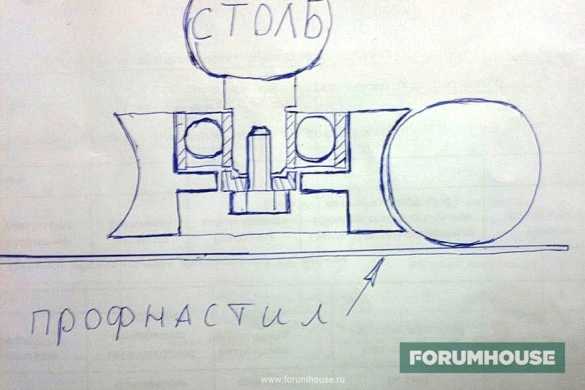

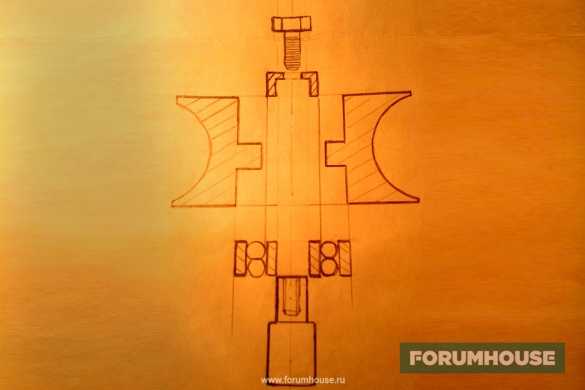

Как видно из рисунка, система работает по принципу «чем проще, тем надёжнее», что и подтверждается многолетней практикой использования. В конструкции применены самодельные ролики, которые выточили на токарном станке.

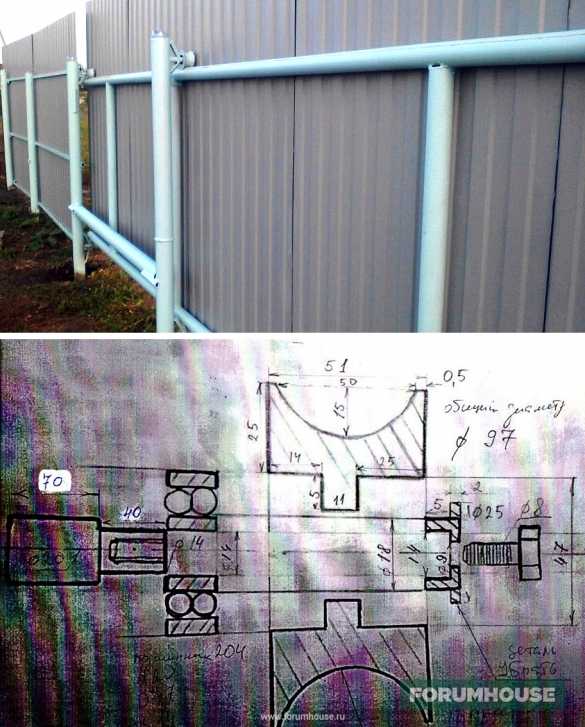

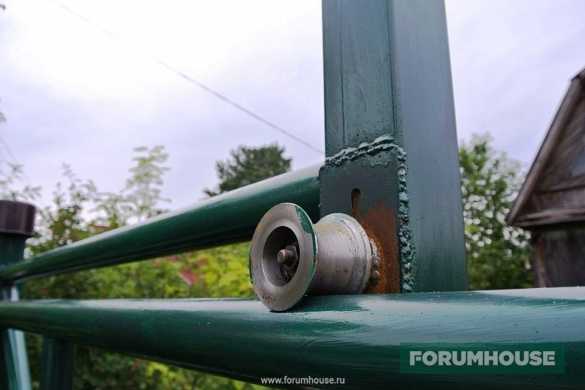

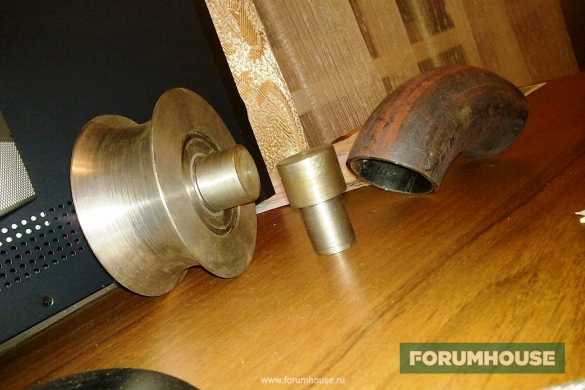

Подшипники вставляются в ролик внатяг, после чего узел монтируется на «палец», приваренный к столбам. Ролики фиксируются болтами.

Система проста и надёжна. Лёд, снег чистить не требуется, осадки просто не задерживаются на трубе. Это обеспечивает безотказность и всепогодность работы механизма. hart77

Воротам уже несколько лет. Работают, как часы. Местами только ржавчина появилась. Ничего нигде не провисло. Видел подобную успешно работающую конструкцию, которой лет 30.

Важно: при повторении данной конструкции трубу берём большего диаметра, чем ширина ролика. Иначе профнастил, прикрученный к трубе, станет задевать ролик.

Конструкция получилась настолько удачной и доступной для повторения, что многие пользователи захотели обзавестись подобными откатными воротами. Например, ниже приведена схема ворот от пользователя портала с ником Костя11.

А это ворота от mibo1.

mibo1Пользователь FORUMHOUSE

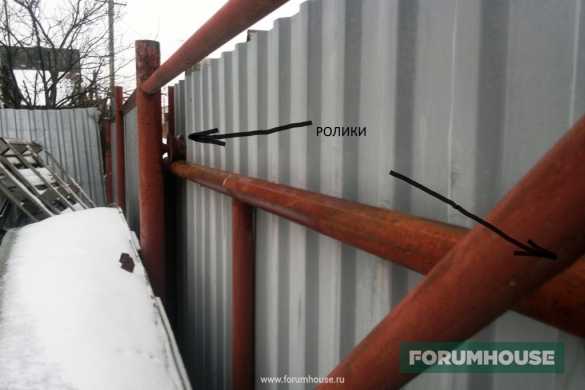

Я себе также сделал откатные ворота, работающие по вышеописанному принципу. Обшить профлистом ещё не успел. Трубу взял, предварительно сделав расчёт на прочность.

Для изготовления ворот участник портала использовал трубу диаметром 76 мм и толщиной стенки 3.5 мм. Ширина «чистого» въезда – 4.6 м + калитка. Итого: 5.6 м. Расстояние между опорами – 2.1 м. Перемычки – труба диаметром 57 мм, с толщиной стенки 3 мм, стоят через каждые 1.4 м. В роликах работают 2-х рядные подшипники. По словам пользователя, ворота открываются очень легко.

mibo1

Вес ворот влияет на выбор подшипников. Двухрядные подшипники имеют огромный запас по динамической и статической несущей способности. По расчёту, вес моих ворот – 152 кг. Подшипники выдерживают усилие 212 кг на одну нагруженную точку. Получается более чем 5-ти кратный запас по прочности.

Для опорных столбов взяли квадратную трубу «сотку» 10х10 см. Толщина стенки – 4 мм. Труба забетонирована на глубину в 0.7-0.8 м, в бетонные отбойники въезда через канаву. Длина отбойника – 2700 мм. Высота – 1200 мм. Ширина – 300 мм.

Опорные столбы соединены друг с другом по вертикали, а также по диагонали — укосиной, для которой использовалась труба диаметром 76 мм с толщиной стенки 3.5 мм. Снизу приварен уголок 40х40х4 мм.

И в завершении статьи - ещё одна конструкция откатных ворот.

MussonПользователь FORUMHOUSE

Ширина въезда на участок – 4 м. Длина ворот 6 м. Для каркаса створок использовалась труба диаметром 57 мм. Прилагаю эскиз ролика, который я в дальнейшем доработал. Вместо фигурной поставили обычную шайбу, а второй подшипник поставил снаружи.

В темах на FORUMHOUSE описывается, как сделать откатные ворота с верхним подвесом, и как собрать самые бюджетные и надёжные откатные ворота своими руками.

Советуем прочесть статьи, где подробно рассказывается, как сделать забор из необрезной доски, как рассчитать ветровую нагрузку, действующую на забор из профлиста. Кроме этого, на портале есть подробная инструкция по строительству самого дешёвого забора за 1 день.

А в наших видеосюжетах показывается, что такое забор из фасадной сетки, и как сделать  забор в стиле древнерусского зодчества.

Теги откатные ворота забор профлист ветровые нагрузки своими руками дешевый забор морозное пучение сварочные работы инструменты Поделиться Комментарии (0)Ошибка!

Произошла ошибка, попробуйте позже. Если ошибка повторяется - обратитесь в службу поддержки по адресу Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или через форму обратной связи
Источник

www.globalsuntech.com

Сдвижные ворота своими руками: какие сделать

Оглавление:
Сдвижные ворота своими руками: конструктивные элементы
Как сделать сдвижные ворота: последовательность изготовления

Зачастую проезды по улицам дач такие узкие, что в них едва помещается автомобиль. Въехать в дачные ворота с такой улицы – это настоящая проблема. Мешает буквально все, в том числе и створки стандартных распашных ворот. Мало того, открывать такие ворота наружу вообще невозможно, а распахивать их внутрь – это значит лишать свой дачный участок полезной площади. Единственным верным решением в такой ситуации является установка сдвижных или откатных ворот, о которых и пойдет разговор в данной статье. Вместе с сайтом moyadacha.org мы разберемся с их конструкцией и решим вопрос, как сделать сдвижные ворота своими руками?

Как сделать сдвижные ворота фото

Сдвижные ворота своими руками: конструктивные элементы

По большому счету, конструкция сдвижных ворот не является сложной – по крайней мере, она не намного сложнее, чем раздвижные двери в вашей квартире, которые, как и ворота, достаточно просто изготовить своими руками. Они имеют всего-навсего три конструктивных элемента.

  1. Створки – раз ворота сдвижные, значит их две. Была бы одна створка, тогда ворота уже назывались бы откатными. Створки таких ворот могут быть любыми и изготовленными из различных материалов – в большинстве случаев это стальная рама, обшитая деревянной рейкой либо металлом типа профнастил. Изготовить их не сложно, особенно если у вас имеется опыт по сборке металлоконструкций.

    Сдвижные ворота конструкция фото

  2. Ролики. Именно благодаря им передвижение ворот подобной конструкции происходит легко и, как говорится, непринужденно. В воротах подобной системы открывания, как правило, используются четыре роликовые опоры для каждой створки.
  3. Направляющая рейка – для каждой створки их понадобится по паре штук. Одна монтируется внизу ворот, а другая служит опорой для верхних роликовых опор. В зависимости от веса створок ворот, направляющие могут устанавливаться различными способами – самые простые сдвижные ворота для дачи предусматривают установку нижней направляющие прямиком на проезжую часть ворот. Верхняя направляющая при таком подходе к решению вопроса изготовления сдвижных ворот монтируется прямиком над проезжей частью, что само по себе представляет некоторую проблему. Такая конструкция способна выдерживать створки большого веса. Для легких ворот и створок средней тяжести применяется несколько иная схема установки – направляющие врезаются или просто крепятся к забору. Достоинством этого варианта установки можно назвать практичность – при въезде на дачу ничто не будет мешать проезду даже высоких грузовых автомобилей.

О том, как изготовить откатные ворота на даче, смотрите в этом видеоролике.

Еще одной частью, которой могут оборудоваться сдвижные ворота на даче, является автоматика, позволяющая механизировать процесс открывания створок. Конструктивно такие ворота отличаются только направляющими, которые дополнены зубчатой рейкой, устанавливаемой на створку – естественно, разница также обусловлена и наличием электромотора с прилагающейся к нему электроникой пуска.

Как сделать сдвижные ворота: последовательность изготовления

Начать изготавливать сдвижные ворота на дачу нужно со створок, а для этого на текущий момент должен быть уже полностью готов въездной проем – то есть забор. Мало того, также должна быть подготовлена и дорога в проеме – она должна быть забетонирована, так как именно в нее будет крепиться нижняя направляющая. Да, да, именно ворота такой конструкции на сегодняшний день вполне реально изготовить самостоятельно – о ней мы и будем вести разговор в данной статье. Самые простые створки для ворот данного типа – это сваренные из профильной трубы, усиленные перемычками рамки, обшитые профилированным листом. Тонкостей здесь не много, и самая главная из них – это четкость размеров (две створки ворот должны быть идентичными), а также соблюдение геометрии. Все углы должны иметь четкий угол в 90 градусов – следует понимать, что перекошенные створки не только некрасиво смотрятся, но и неправильно себя ведут в процессе открывания и закрывания. Попросту говоря, такие ворота будет если не постоянно, то, как минимум, периодически заклинивать. И еще одно – длина створок. Она должна быть такой, чтобы в закрытом положении створки не выезжали за пределы забора – как минимум сантиметров двадцать ворот должно оставаться за пределами забора.

Сдвижные ворота своими руками фото

В принципе, створки – это единственное, что можно здесь изготовить своими руками. Все остальные части сдвижных ворот придется приобрести в магазине или на рынке. Как и говорилось выше, это ролики и направляющие. В общем, после того, как эти части будут у вас в наличии, можно начинать собирать сдвижные ворота на даче своими руками. Выглядит этот процесс следующим образом.

  1. Установка нижней направляющей – как вариант, из двух отдельных частей. Здесь все элементарно просто, и если вы заранее позаботились о четком (в уровне горизонта) основании, то проблем здесь не возникнет. Единственные пара моментов, которые необходимо учесть, это ровность линии, относительно которой производится установка нижней направляющей раздвижных ворот, а также ее расстояние от забора – его нужно будет рассчитать исходя из места установки роликовых опор. В идеале их нужно смонтировать прямиком под воротами – в таком случае расстояние между створками и забором будет минимальным. Как правило, направляющую крепят с помощью анкеров, и здесь главное правильно выбрать их длину, чтобы они не прошли сквозь слой залитого бетона, а раскрепились именно в нем – по большому счету, подойдет и самый короткий анкер, имеющий длину 40мм.

    Простые сдвижные ворота для дачи фото

  2. На втором этапе работ по установке сдвижных ворот необходимо смонтировать верхнюю направляющую. В отличие от нижней направляющей, она должна быть цельной. Кстати, и та и другая направляющая должна заходить в сторону от ворот как минимум на длину створок – не учитывать этот момент просто нельзя, так как воротам попросту некуда будет открываться. Верхняя направляющая крепится к забору, а вернее к предварительно установленным на него кронштейнам. Нюансы здесь точно такие же, как и в случае с нижней направляющей – она должна быть ровной как струна и смонтирована четко в уровне горизонта, на высоте, обусловленной аналогичным габаритом створок (здесь тоже нужно учесть ролики). По сути, при такой конструкции сдвижных ворот верхняя направляющая выполняет только одну функцию – она не дает створкам заваливаться набок. Так что особая точность ее установки не нужна – достаточно будет того, что ворота, а вернее установленные на створках ролики, не будут выходить из зацепления.
  3. Теперь несколько слов о роликах – естественно, приварить их необходимо еще на стадии изготовления створок. Здесь имеется один небольшой нюанс – от края створок их нужно устанавливать примерно на расстоянии 200мм. И еще – как правило, верхняя направляющая таких ворот имеет П-образную форму. Поэтому верхние ролики устанавливаются горизонтально – они как бы надеваются на штырь. Следует понимать, что нижние ролики катятся по горизонтальной плоскости, а верхние имеют непосредственный контакт с вертикальной поверхностью.

    Установка сдвижных ворот фото

И последний этап работ, связанный с изготовлением и монтажом сдвижных ворот на даче, это непосредственная установка створок на направляющие. Здесь все достаточно просто, и если в процессе крепления направляющих вы выдержали все размеры и уровень, то установить на них створки ворот не составит никакого труда. Они просто заводятся в направляющие сбоку. Как вариант, их можно водрузить на место, так сказать, снизу вверх – вставить створку сначала в верхнюю направляющую, а потом с небольшим приподъемом опустить ее на нижнюю направляющую. В общем, ничего сложного – сразу после установки ворота нужно будет проверить на работоспособность: покатать их влево и вправо, убедиться в их простом и легком ходе.

И в завершении темы несколько слов об уходе за такими воротами – ни для кого не секрет, что на улице они подвергаются воздействию влаги, благодаря которой железо ржавеет. Если сами створки имеют некоторую защиту от этого явления в виде краски, то сами ролики в этом отношении остаются незащищенными – именно о них и нужно позаботиться в первую очередь. Ролики должны быть постоянно смазанными – точно такими же должны быть и направляющие в местах соприкосновения их с роликами. Если вы не планируете приезжать на дачу зимой, то смазывать эти части ворот нужно обильно, так, чтобы смазка полностью обволакивала их.

Как видите, изготовить сдвижные ворота своими руками не так уж сложно, как может показаться с первого взгляда. Как вариант (если, конечно, вы полностью уверены в своих силах), такие ворота дополнительно можно укомплектовать автоматикой – это тоже не сложно, и если подробно разобраться в сути данного вопроса, то с его решением проблем не возникнет.

moyadacha.org

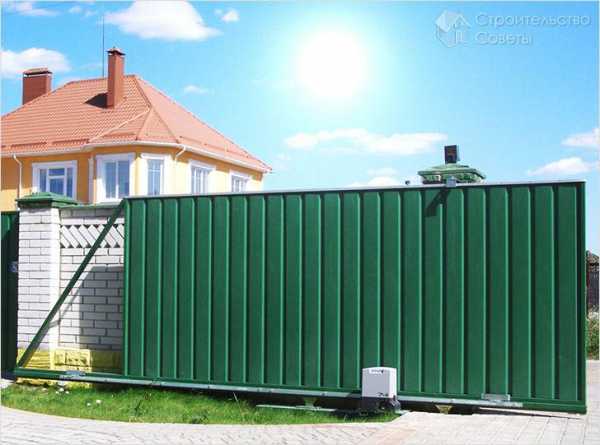

Откатные ворота своими руками (+фото)

Еще не так давно организация на участке откатных ворот была непозволительной роскошью из-за дороговизны как деталей, как и работ по установке и монтажу. Однако сегодня откатные ворота перестали быть чем-то недостижимым и могут встречаться на любом участке. В данной статье мы расскажем как сделать откатные ворота своими руками, предоставим чертежи, фотографии и поясняющее видео.

Устройство откатных ворот

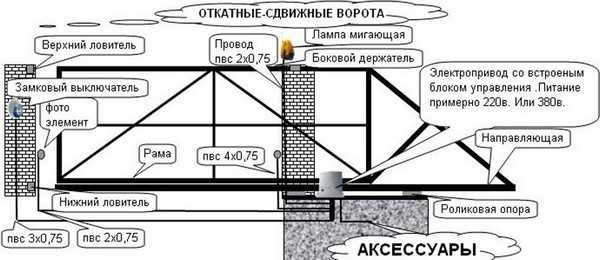

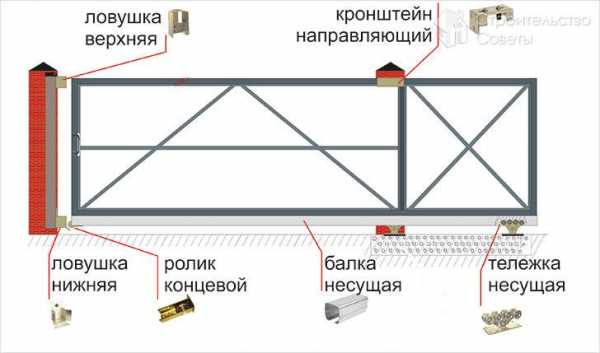

Откатные ворота представляют собой сдвижную конструкцию из:

  • Непосредственно полотна ворот, закрепленного на направляющих из металлопрофиля.
  • Противовеса.
  • Роликовых тележек для управления воротами.
  • Уловителей и дополнительных, поддерживающих роликов.

На сегодняшний день не представляет труда самостоятельно установить откатные ворота: во многих строительных магазинах или рынках можно приобрести готовые комплекты подходящей фурнитуры для возведения сдвижных ворот определенной ширины проема. Профнастил и металлические профили, а также крепежные элементы приобретаются самостоятельно.

Что нужно для монтажа

После приобретения нужного комплекта можно приступать к монтажу сдвижных ворот. Для этого потребуется:

  • Строительный уровень или лазерный нивелир, рулетка, отвертки, плотницкий уголок.
  • Мощный перфоратор, шлифовальная машинка, сварочный аппарат.
  • Кувалда, лопата, земляной бур, миниатюрная бетономешалка, средства индивидуальной защиты: стерильная маска и защитные очки.
  • Кроме металлического профиля разного размера и профнастила нужно приобрести швеллер и крепежные элементы: саморезы для кровли, арматуру в виде металлических брусьев с диаметром в 12–15 мм, защитную краска для металлических деталей откатных ворот.
  • Правильно выбранный цемент, гравий и песок.

Подготовка к установке

Сначала определяется место расположения откатных ворот так, чтобы хватило места как для самих ворот, так и для обязательного противовеса.

Длина противовеса составляет половину от длины проема.

Рассчитывая необходимое количество профнастила для откатных ворот, нужно иметь в виду не только размер проема, но и противовес. Он также должен быть обшит выбранным строительным материалом для ворот. Сегодня популярным является профилированный лист.

Перед приобретением металлического профиля нужно выбрать одну из возможных конструкций рамы для откатных ворот. Это может быть 4 отрезка металлопрофиля, прикрепленных по периметру ворот; или же более частая обрешетка.

Установка

Теперь пошагово рассмотрим, что требуется для того, чтобы правильно установить откатные ворота.

  1. Откатные ворота требуют правильно обустроенного фундамента с обязательным армированием. Кроме того, нижняя направляющая движется за счет тележки с колесиками и вспомогательного ролика на краю полотна ворот, что требует идеально ровной поверхности. Ее может обеспечить изготовление фундамента и ровной бетонной площадки на уровне грунта.
  2. Для фундамента нужно подготовить траншею глубиной от 60 до 100 см, организовать песчано-гравийную подушку и обязательно армировать основание с помощью металлических прутьев. Одновременно с подготовкой фундамента для ворот бетонируются основные столбы на расстоянии, равном размеру проема. Там, где будет находиться противовес, подготавливается площадка для движения роликовых тележек: к швеллеру снизу приваривается арматура, и конструкция помещается в заготовленную траншею так, чтобы швеллер оказался на уровне грунта и остального бетонного основания под ворота.
  3. На ровной площадке производится сборка рамы ворот и одновременно – противовеса. Приобретенный металлический профиль большего размера разрезается на отрезки, равные высоте и длине как ворот, так и противовеса. Они свариваются в прочный каркас. Потом производится обрешетка ворот и противовеса металлопрофилем меньшего размера. Вся конструкция шлифуется и красится защитной краской, предотвращающей возникновение ржавчины.
  4. На готовую раму крепится выбранный строительный материал, например, профнастил. Он фиксируется при помощи саморезов с шагом не больше 20–30 см.
  5. По заранее рассчитанному уровню нижнего края ворот крепится направляющая. В нее заводятся ролики и устанавливается полотно ворот. На швеллере фиксируются роликовые тележки так, чтобы ворота свободно закрывались и полностью открывались. Специалисты рекомендуют приваривать тележки только после тестового открытия и закрытия откатных ворот.
  6. На столб, к которому будет двигаться полотно ворот, нужно установить улавливатели, которые надежно будут фиксировать закрытые ворота и удерживать их на месте. Если в качестве опорного столба выступает металлический профиль, то улавливатель крепится непосредственно к нему. Если же опорный столб выполнен из кирпича или дерева, нужно с помощью анкера или дюбелей надежно установить улавливатели – как сверху, так и снизу.
  7. Если планируется автоматизация ворот, то еще на этапе проектирования следует подумать о размещении силовых кабелей, а также управляющих элементов. Окончательный крепеж автоматики также должен проводиться после окончательного тестирования.

Фото

Видео

Предлагаем вашему вниманию схематичную инструкцию по монтажу откатных ворот.

Рекомендуем вам прочитать статьи о других типах ворот:

www.stroitelstvosovety.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
