При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.
Конструкция откатных ворот
Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.
В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.
Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.
Консольные откатные ворота, самый распространенный вид
Определяемся с размерами и проектируем чертеж

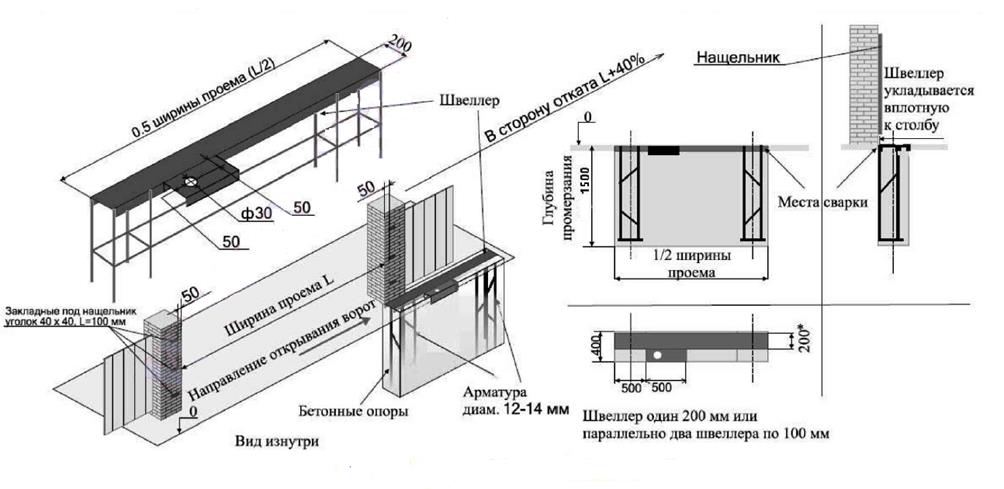

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.
Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете
Выбираем материалы и фурнитуру
Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:
- вес не больше 400 кг, шириной до 4 м;
- масса до 600 кг, размер не больше 6 м;
- вес более 600 кг, ширина свыше 6 м.

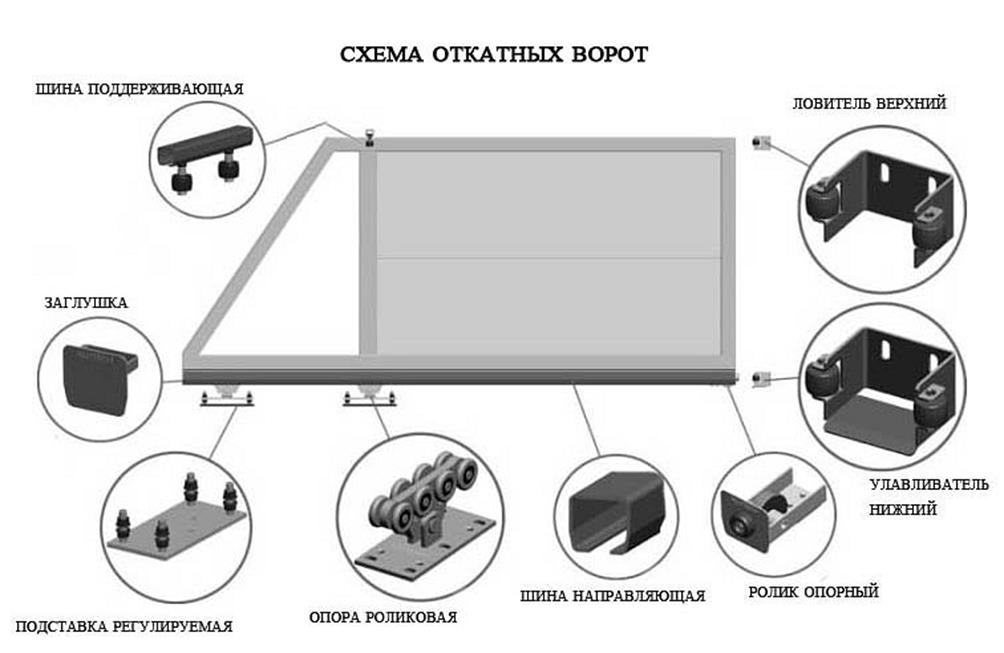

При самостоятельном монтаже откатных ворот придется приобрести:
- нижнюю направляющую балку;
- поддерживающую скобу, на ней устанавливаются резиновые ролики;
- пару опорных тележек с площадками под них;
- концевой ролик;
- нижний и верхний уловители;
- заглушки из пластика.
Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить
Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:
- профильные трубы 50×50 или 60×40 мм для сборки рамы;
- труба 40×20 для сборки каркаса под обшивку;
- 20-й швеллер длиной 2 м для монтажа роликовых тележек;
- отрезки листового железа для закладных на кирпичных или каменных опорах;
- арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
- при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
- краска и грунтовка по металлу.
Как сделать откатные ворота своими руками: поэтапная инструкция
Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.
Устанавливаем столбы
Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

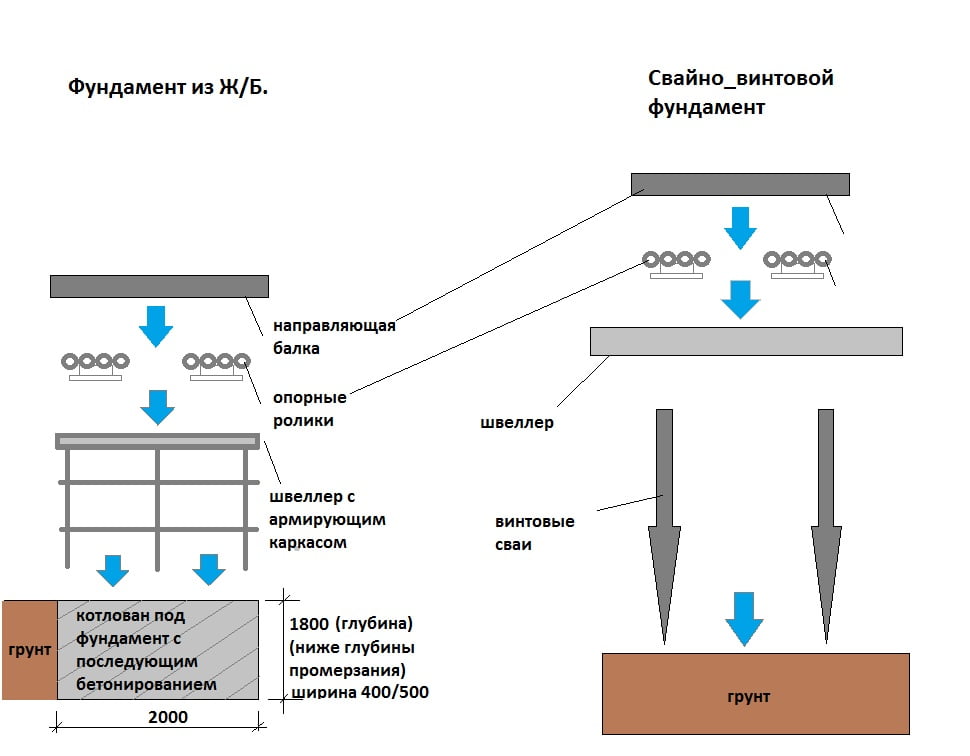

Монтируем фундамент

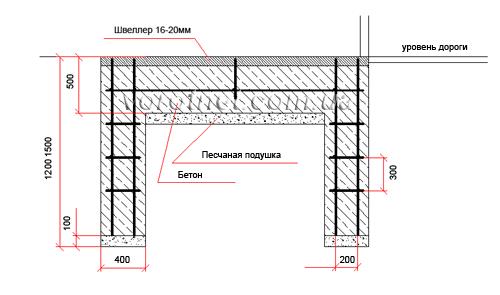

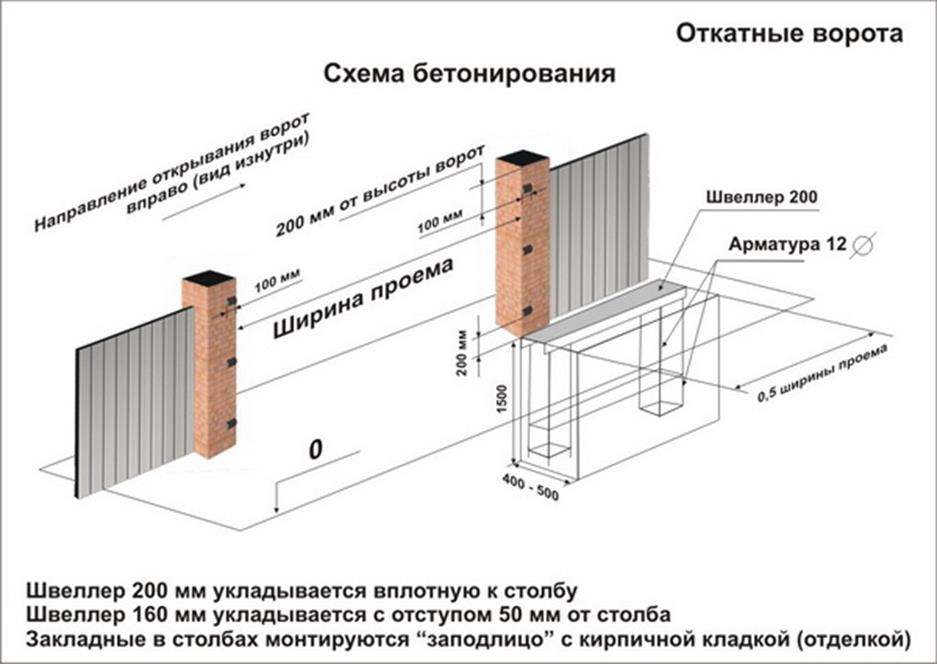

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:
- из арматуры нарезаются стержни длиной равной глубине котлована и по 20 см;
- длинные прутья привариваются к бокам швеллера с шагом 50 см;
- противостоящие стержни свариваются парами на расстоянии 0,7 — 0,8 м от швеллера;
- после установки сделанной конструкции в котлован швеллер выравнивается по горизонтали так, чтобы его верхняя полка была вровень с поверхностью проезда;
- устанавливается опалубка и дополнительная арматура по бокам;
- траншея заливается бетоном.
Дно траншеи должно быть ниже точки промерзания грунта
Свариваем створку ворот
Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

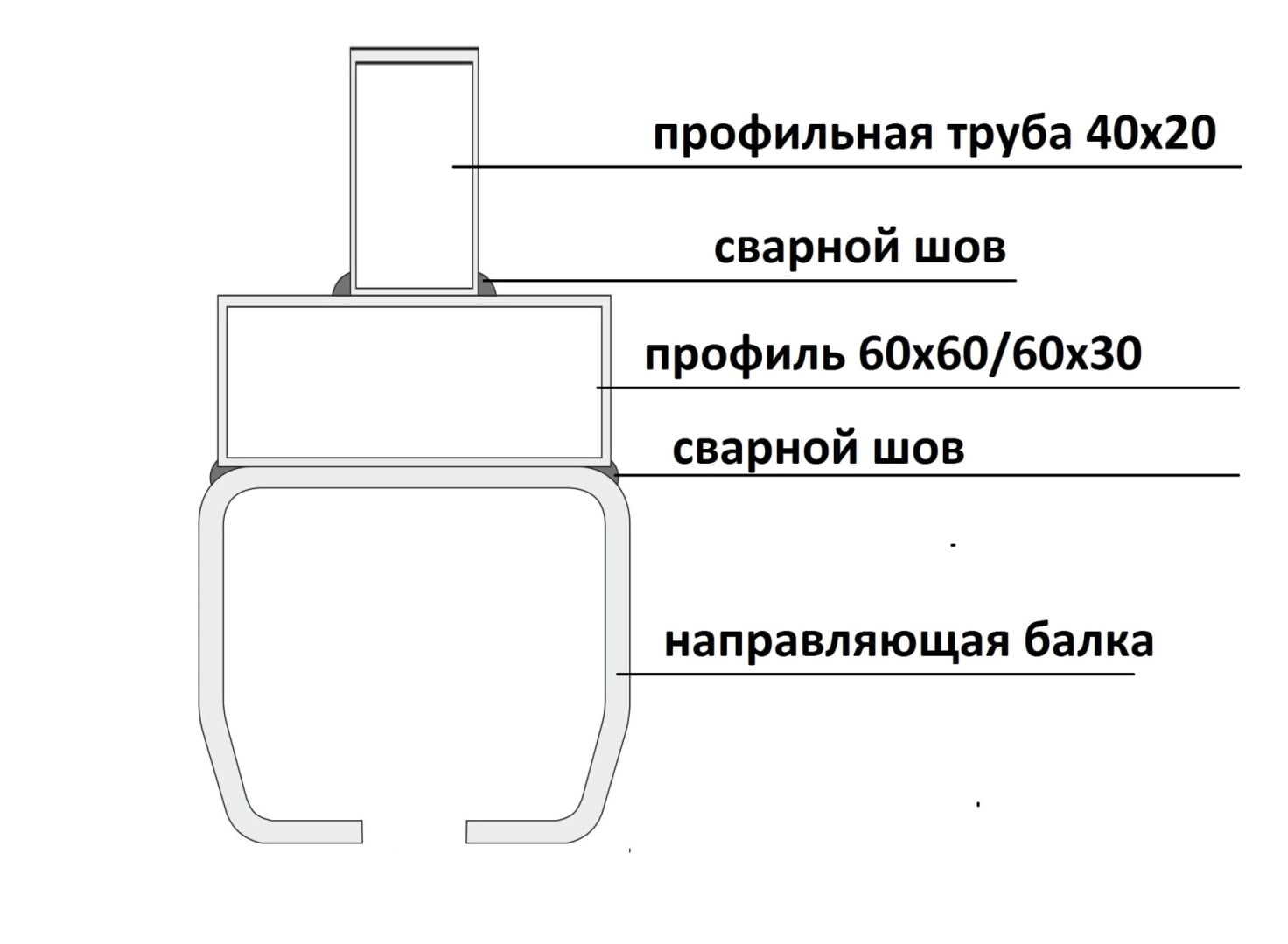

- К направляющей балке приваривается нижняя труба 50×50 мм, а к ней вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
- Внутреннее пространство рамы заполняется элементами каркаса из трубы 40×20 для крепления обшивки. Чтобы не допустить перегрева и деформации сваривать их нужно в шахматном порядке.
- Сварочные швы зачищаются болгаркой, конструкция покрывается грунтовкой, окрашивается.
Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке
Устанавливаем ворота
Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 — 20 см. Он будет использоваться как осевая линия при установке опорных тележек.
Сборка производится в следующем порядке:
- Размечаются места под роликовые тележки на швеллере. Чтобы концевой ролик на направляющей не выступал в проезд, первую тележку ставят в 15 см от края проема. Задняя располагается на расстоянии равном длине рамы (с учетом противовеса) минус 10 см, отмеренном от принимающей опоры.
- После прихватки площадок на них ставятся роликовые тележки.
- Устанавливается створка, проверяется ее положение относительно столбов. Если все нормально, полотно и тележки снимаются.
- Обвариваются поддерживающие площадки.
- Устанавливаются тележки и створка, ворота закрываются.
- Уровнем проверяется горизонтальность. При необходимости, положение поправляется регулирующими болтами на площадках.
- Концевой ролик вставляется в торец направляющей, закрепляется болтами, прихватывается сваркой.
- На опору, стоящую рядом с тележками, приваривается поддерживающая скоба так, чтобы верхний край створки был внутри нее. Роликами выставляется положение створки по вертикали.
- На концевой ролик надевается нижний уловитель, ворота закрываются, намечается место на приемной опоре. Крепление делается на болтах, чтобы была возможность регулировки по высоте.
- В таком же порядке устанавливается верхний уловитель, но крепится сваркой.
- Завершается монтаж окончательной регулировкой роликов, уловителей, поддерживающей скобы. Торец направляющей закрывается заглушкой.
Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур
Обшиваем и красим ворота
Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.
Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 — 3 слоя. Работа выполняется краскопультом, валиком либо кистью.
Что понадобится для автоматического открывания раздвижных ворот
Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:
- зубчатой рейки;
- электропривода;
- сигнальной лампы;
- фотоэлементов;
- пульта ДУ;
- блока управления.
Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:
- Приложив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяется место размещения привода между тележками. Если нужно поднять его или установить рядом со швеллером к нему приваривается пластина из толстого металла.
- На подготовленное место приваривается основание привода, на него крепят само устройство.
- Открыв ворота и установив рейку, проверяется правильность ее положения. В любом крайнем положении должен остаться запас в 10 см. Затем ее приваривают.
- На рейке крепятся концевые выключатели и фотоэлементы.
- На левой опоре устанавливается сигнальная лампа.
Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.
Для оснащения откатных ворот системой автоматики, можно купить готовый комплект
Полезные советы
Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:
- Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
- Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
- Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
- Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.
Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.
Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.
Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.
Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

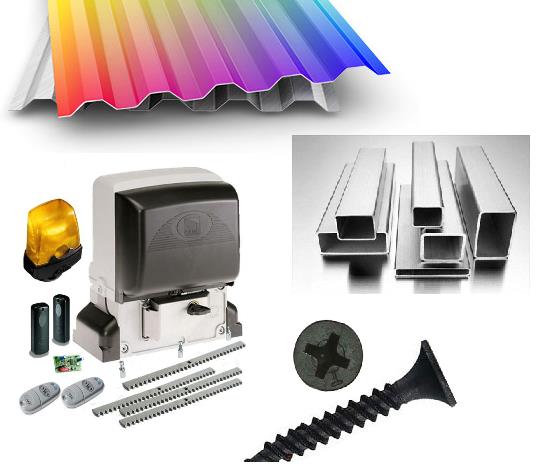

Откатные ворота своими руками. Выбираем материалы
Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.
Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.
Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

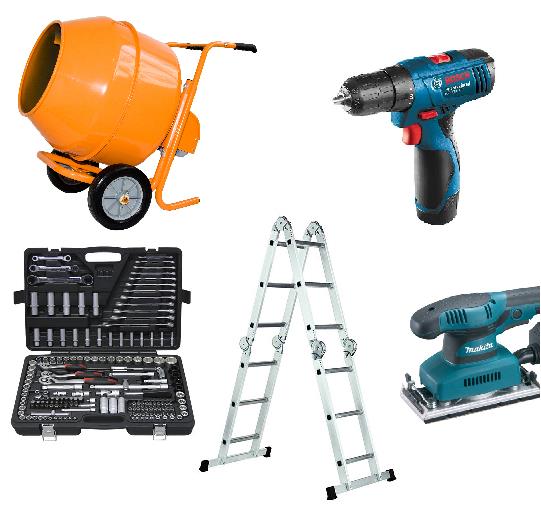

Подготовка инструмента
Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Откатные ворота своими руками. Установка
Проводим подготовку — важный этап
Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.
Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.
Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.
Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.
Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.
Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.
Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.
Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.
Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.
Готовим столбы
Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.
Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.
Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.
Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

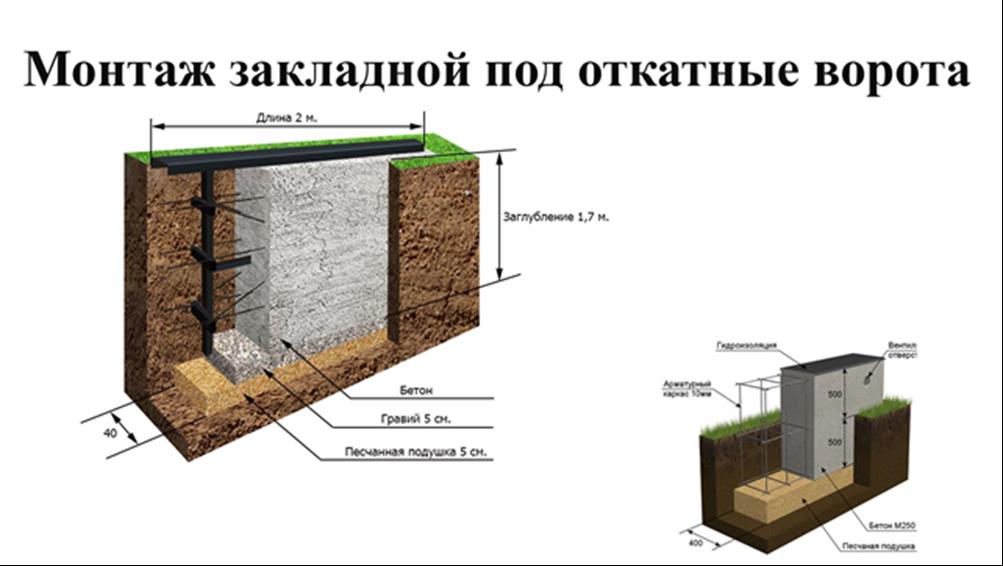

Откатные ворота своими руками: создание закладной детали
От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.
Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.
Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.
Бетонируем фундамент для откатных ворот
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.
Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.
Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.
Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.
Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.
Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.
Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

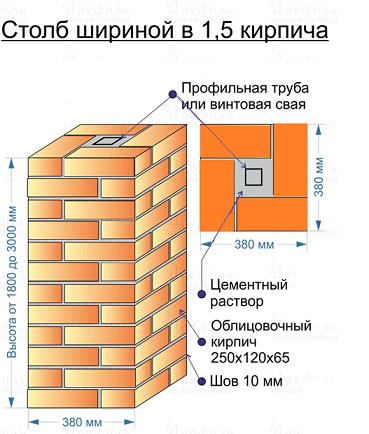

Кирпичная кладка столбов для откатных ворот

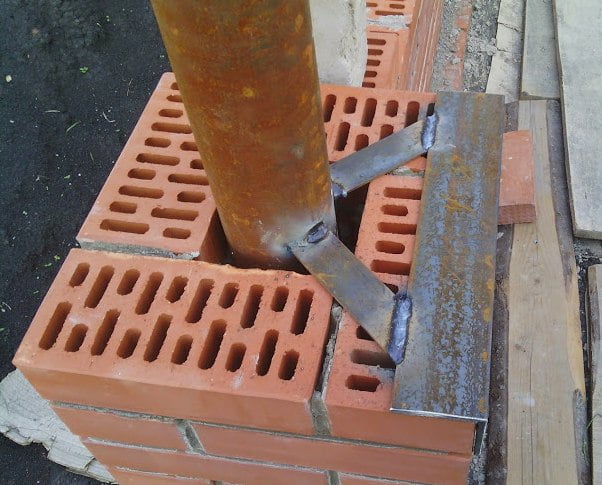

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.
Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.
Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.
Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.
В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.
Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.
После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.
Далее – установка и сварка верхней перекладины, потом диагональной.
Несущий каркас можете считать готовым.
Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.
Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.
Совет. Покраску лучше проводить в три слоя.
Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.
По створкам все, но остаются другие не менее важные детали.
Осталось совсем мало, чтобы завершить самодельные откатные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.
Чтобы создать откатные ворота своими руками, выберите фурнитуру:
- Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
- Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
- Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
- Нижний концевой ролик – подойдёт либо полимер, либо металл.
- Нижний и верхний улавливатели.
- Резиновые заглушки, желательно с гофрированной частью.
- Монтажные пластинки роликовых опор.
Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.
Автор Исхаков Максим На чтение 6 мин. Просмотров 1.7k. Опубликовано
Часто подвесные ворота путают с откатными. Но одни отличаются от других, даже несмотря на то, что принцип работы у них один и тот же. И те, и другие открываются откатом створки, но только направляющая откатных ворот располагается внизу, а направляющая подвесных ворот — вверху.
Достоинства и недостатки подвесных ворот
Навесные ворота имеют следующие преимущества:
• Во-первых, они экономят пространство около входа.
• Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию.
• В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.
Но есть у таких ворот и недостатки:
• Во-первых, их высота ограничивается направляющей балкой.
• Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно.
• В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.
Из чего можно сделать створки подвесных ворот?
Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.
Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень. В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.
Материалы и инструменты, необходимые для монтажа подвесных ворот
Для того чтобы изготовить навесные ворота самостоятельно, понадобятся профнастил, трубы с квадратным сечением, направляющая балка, врезной замок и ролики. Можно также приобрести комплект автоматики, если будет необходимость сделать ворота автоматически открывающимися.
Из инструментов потребуются болгарка и сварочный аппарат.
Обычно навесные ворота имеют одну створку. Если ширина ворот меньше 3-х метров, то нет необходимости делать вторую створку. Обычно такой ширины достаточно для въезда автомобиля. Но если все же по каким-то причинам будет решено установить более широкие ворота, то лучше сделать их двустворчатыми, иначе направляющая балка может не справиться с нагрузкой.
Ролики, посредством которых будет осуществляться движение створок, изготавливать самостоятельно не нужно. Их можно приобрести уже готовыми, причем обычно они продаются вместе с направляющими.
Ролики и направляющая для откатных воротМонтаж каркаса
Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.
После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.
Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.
Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.
После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.
Изготовления полотна
Полотно вырезается из профлиста и присоединяется к каркасу либо саморезами, либо заклепками. Площадь полотна должна быть больше проема и примерно на 20 см перекрывать каждую из сторон, а его верхняя часть должна выступать примерно на 10 см. Внизу же, наоборот, должен остаться промежуток около 5 см между полотном и поверхностью земли.
Сразу нужно определить место, где будет располагаться врезной замок. А определившись с местом, замок лучше сразу же и установить. При установке необходимо следовать инструкции, которая обычно приводится на упаковке.
Монтаж рамы и установка опорных столбов
Следующий этап монтажа навесных ворот — изготовление рамы. Она выполняется из труб с квадратным сечением шириной 12 см. Соединяются они посредством сварки. Если ворота имеют одну створку, то верхняя балка должна иметь длину, равную ширине этой створки. Если же изготавливаются двустворчатые ворота, то балок должно быть две, и длина каждой из них должна совпадать с шириной соответствующей створки.
В качестве опорных столбов для навесных ворот также используются металлические трубы. Они закапываются в почву на глубину более 1 м, а затем заливаются бетонным раствором. Обязательно нужно убедиться в том, что опоры установлены вертикально. Лучшим помощником в этом деле станет строительный уровень или отвес.
Установка направляющей и роликов
Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.
Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать.
Для выравнивания направляющей балки можно использовать все тот же строительный уровень.
Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.
Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.
На видео: Монтаж направляющей для подвесных откатных ворот.
Автоматизация ворот
Готовые навесные ворота можно снабдить комплектом автоматики, и тогда они будут открываться и закрываться с помощью пульта дистанционного управления. В таком случае не придется прилагать физические усилия, достаточно лишь просто нажать на кнопку, и створки сами поедут по направляющей балке в нужном направлении.
На видео: Монтаж автоматики для подвесных ворот.
Всего несколько лет назад модели подвесных ворот на роликах можно было увидеть на сооружениях промышленного типа. Также были очень востребованы двойные деревянные или металлические ворота. Теперь, благодаря современным технологиям, вы можете создать подвесные ворота своими руками. Чертежи, схемы, эскизы, конструкции несложно найти в интернете.
Ворота подвесныеПонятие подвесных откатных ворот (ПОВ)
Теперь стандартные ворота заменяют конструкциями подвесного типа, отличающимися упрощенным использованием.
Ворота этого типа работают так же, как и откатные. Единственное отличие первых – использование направляющего элемента (НЭ), прикрепленного к верху перекрытия. ПОВ бывают пластиковыми или металлическими. Они двигаются вдоль стены или забора.
Отличительные черты
Востребованность ПОВ с верхней направляющей объясняется:
- экономностью места, что очень удобно при небольшом размере въезда;
- устойчивостью к сильному ветру;
- необходимостью иметь свободное место только вдоль линии открытия.
Минусы:
- ограниченность высоты ворот из-за верхней балки;
- в снежную погоду из направляющей нужно регулярно убирать снег.
Раздвижные ПОВНеобходимые материалы и инструментарий
Чтобы самостоятельно сделать откатные ворота подвесного типа, вы будете использовать:
- металлическую трубку с сечением 4*4 см и 2*2 см;
- профнастил;
- трубу с сечением 12*12*0,4 см;
- шестиметровую направляющую;
- фурнитуру;
- сварку;
- замок врезного типа.
ПрофнастилКак самостоятельно сделать и поставить ПОВ
Сегодня продаются уже готовые комплекты для ПОВ. Направляющая в них уже тоже есть. Этот набор рассчитан для определенного веса, поэтому перед покупкой нужно рассчитать, какая масса будет у ваших ПОВ.
Если вы хотите создать ПОВ с двумя створками, тогда рациональнее купить два набора.
Элементы для автоматизации конструкции тоже свободно продаются. Стоимость автоматики бывает разной и зависит от функционала. Благодаря этому вы можете подобрать подходящий вариант по выгодной цене. Если нет желания или возможности покупать автоматику, можно пользоваться воротами с помощью ручного привода.
При изготовлении ПОВ придется пользоваться сваройИзготавливаем каркас
Уложите трубы в нужной форме. Стыковочные углы закрепите сваркой. Обязательно измерьте диагонали. Их неровность может спровоцировать перекошенность ПОВ.
Важно! Если нужно, выровняйте раму легкими постукиваниями молотка.
Швы проварите так, чтобы защитить внутреннюю часть рамы от попадания жидкости. Затем снимите внутренние размеры и вырежьте соответствующий каркас из трубы 2*2 сантиметра. Соберите его так же, как и внешний. Соедините эти два каркаса, проводите выравнивание по одной стороне.
Уберите каркас от мусора, обработайте грунтовой смесью. После ее высыхания покройте конструкцию краской.
Если в процессе используете СП, тогда рациональнее применять каркас Ω-образного типа. Панель нужно вставить в него. Ворота из профильного настила нужно укрепить уголками.
Крепим полотно и замки
Сначала срежьте пятки у кареток. Затем получившуюся конструкцию соедините с каркасом. Разнос кареток согласно ширине определяйте уже по факту. Важно проследить, чтобы полотно перекрывало проем по сторонам на двадцать сантиметров, сверху – на десять сантиметров. Зазор между ПОВ и полом должен составлять около пяти сантиметров.
При вырезании полотна нужно руководствоваться внутренним размером. Готовое полотно должно лечь на каркас, расположенный внутри, с как можно меньшим зазором. Для закрепления подойдут саморезы и заклепки.
Если вы будете ставить на ворота врезной замок, тогда нужно предварительно продумать место его крепления.
Изготавливаем и устанавливаем раму в условиях дома
Рама нужна для ПОВ, стоящих на въезде на территорию. Для ее изготовления подойдут трубы 12*12 сантиметров. Размер балки должен превышать размер конструкции. Ее длина должна соответствовать размеру ворот в открытом положении.
Затем трубы, выполняющие функцию вертикальной опоры, нужно закопать в землю минимум на 125 сантиметров и забетонировать. Этот процесс нужно постоянно контролировать строительным уровнем. Если на балке возникнет даже небольшой перекос, незапертые ПОВ могут самостоятельно открываться и закрываться.
Устанавливаем НЭ и фурнитуру
НЭ навесных ворот крепите так, чтобы ее рабочая область «смотрела» вниз.
Если НЭ длиной в шесть метров оказался коротким, можно просто приварить недостающий фрагмент. Выравнивание детали можно выполнить специальными винтами с кронштейнами. В процессе работы использование строительного уровня обязательно.
Ролики нужно прикрепить наверх конструкции с обеих сторон. Теперь можно подвесить ворота. Ролики нужно завести в середину направляющей и установить заглушки, продающиеся в комплекте.
Теперь можно ставить ручку и замки.
Ворота с верхним подвесом – это современный вариант с высокой надежностью. При правильной эксплуатации они могут прослужить больше пятнадцати лет.
Вместо ПОВ можно установить конструкцию консольного типа. Они монтируются по той же схеме, но их направляющую балку можно ставить на любую высоту.
Чтобы не возникали боковые качания, воротную створку закрепите ограничителем.
Выполнять функцию стопора может накатной ролик, идущий в комплекте. Для закрытия торцов направляющей можно использовать заглушки.
Если вы хотите поставить ворота более трех метров, для фиксации низа ворот нужно использовать НЭ.
Полезная информация
Многие считают, что для ПОВ нужно использовать особую фурнитуру, но это не так. Для них подойдут консольные комплектующие, перевернутые снизу вверх.
Некоторые утверждают, что для ПОВ лучше использовать заточенную фурнитуру. Эта мысль верна, но, к сожалению, в нашей стране ее практически невозможно найти. А то, что продается, чаще всего имеет низкое качество и высокую цену.
Фурнитура для ПОВУчитывая это, с откатной фурнитурой можно самостоятельно создать ПОВ до 400 килограмм. Ширина конструкции будет равна от двух до пяти метров, а масса полотна около двухсот килограмм. В такой ситуации фурнитура будет отвечать за разгибание полок.
Итог
Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.
Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.
Вконтакте
Google+
Подвесные откатные ворота своими руками
Даже с учётом всех мифов, которые слагаются про откатные подвесные ворота, данная конструкция отлично создаётся на основе обычной консольной фурнитуры. Конечно, для того, чтобы построить качественные ворота, требуется специально подготовленная фурнитура для качественных подвесных ворот. Если у вас есть такая, то конструкцию вы сможете создать своими руками.
Подвесные откатные ворота могут быть сконструированы на фурнитуре, вес которой меньше 400 кг. В таком случае они могут похвастаться шириной проёма 2-5 метров. Подбирайте для них полотна, вес которых меньше 200 кг (в данном случае фурнитура должна работать исключительно на разгибание полок).
Как делать навесные ворота? Прежде всего, нужно прикрепить направляющие сверху над проёмом. В ту сторону, которая будет являться основной для отката ворот, следует поместить направляющую по ширине проёма. Её нужно закреплять хорошо и исключить прогибы направляющей. Отличная тонкость, которую следует учесть – это способ приваривания направляющей к полке швеллера.
Основные особенности данных ворот
- Подвесные ворота способны сэкономить пространство перед въездом, если ваш проезд имеет небольшую ширину.
- Вместе с такими воротами, сделанными своими руками, пропадает потребность в том, чтобы постоянно расчищать пространство перед двором от снега.
- Подобное приспособление, сделанное своими руками, устойчиво к ветру.
- Для установки ворот, которые будут подвесные, следует позаботиться о наличии свободного места вдоль линии открытия.
- Верхняя часть откатных ворот, к которой следует прикрепить направляющую, является ограничивающей по высоте.
- Зимой вы вынуждены будете регулярно чистить откатные ворота от снега.
- Чаще всего ширина ворот, которая считается стандартной для автомобилей, не выше 3 метров.
- В том случае, если есть желание сделать своими руками ворота немного шире, для облегчения конструкции, можно оснастить их двумя створками, раздвигающимися в разные стороны.
Список необходимых материалов для установки ворот
Для того чтобы порадовать себя воротами, сделанными своими золотыми руками, нужно взять:
- Металлическую трубу квадратного сечения для каркаса.
- Профессиональный настил, листовой металл или панели, которые требуются для изготовления полотна.
- Трубу квадратного сечения с особенными габаритами (120 мм х 120 мм х 4 мм). Данная деталь будет фигурировать в качестве верхней балки и опоры.
- Направляющую, которая имеет длину в 2 раза больше, чем створки (примерно 6 метров).
- Набор фурнитуры, который используется для создания откатных ворот своими руками.
- Комплект автоматики. Он понадобится для того, чтобы полностью автоматизировать откатные ворота (а именно, процесс закрывания и открывания).
- Врезной замок.
- Сварочный аппарат.
- «Болгарка».
Фурнитура для подвесных ворот
Фурнитура приваривается к каркасу вашего полотна. При этом разнос кареток по ширине определяется по факту их ширины. Следует обратить внимание на то, что полотно должно перекрывать проём по бокам примерно на 2 сантиметра в каждую сторону. При этом сверху перекрытие должно быть на 1 сантиметр, а зазор, который остаётся между полом и полотном – ключевые 50 мм.
Створки ворот качаются? Если это возникает, то их следует зафиксировать ограничителем. Его также можно подрезать и сделать отверстия для того, чтобы максимально увеличить диапазон регулировки.
Ограничение расхода кареток производится путём наваривания куска арматуры на щель направляющей. Нужен стопор? Тогда с одной из сторон следует в качестве стопора поставить накатной ролик (если вы приобретаете комплект, то данный предмет входит в него). Кроме того, торцы направляющей перекрываются особыми заглушками.
Ещё несколько нюансов, связанных с откатными воротами
Знайте, что трубы укладываются исключительно на ровной поверхности. Для их правильной инсталляции, нужно ответить на следующие вопросы: какая форма будущих ворот? Как стыковать углы? Последние из упомянутых деталей, нужно закрепить точечной сваркой. Во время данных манипуляций важно измерить диагонали. В случае если углы будут неровными, откатные ворота может перекосить.
Рама, которая поддерживает подвесные откатные ворота, равняется с помощью молотка в случае, если в этом есть потребность. Швы на воротах провариваются таким образом, чтобы влага не попала внутрь рамы. Для этого понадобится померить все внутренние размеры, а потом вырезать внутренний каркас из трубы.
Собирать данный каркас нужно так же, как и внешний. Приваривать его следует к внешнему каркасу с внутренней части конструкции, выравнивая по одному из краев. Затем зачистить от окалины и покрыть грунтовкой. Потом нужно подождать пока она подсохнет, чтобы пройтись краской по металлу.
Подвесные откатные конструкции применяются, как правило, для технических зданий: складов, гаражей, ангаров, доков и прочих производственных помещений.
Откатные ворота своими руками: фотоотчет, видео
Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.
Конструкции
Содержание статьи
По типу откатные (сдвижные, раздвижные) ворота бывают:
Какие лучше
Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.
Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.
Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.
Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Видео
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Любое частное владение огорожено забором. Люди могут пройти на территорию через калитку, а для машин необходим широкий въезд. Его закрывают воротами. Ворота, не создающие при открытии помех окружающим ни с одной стороны – это откатные ворота. Они бывают разных конструкций, например, рельсовые, подвесные, консольные. В этом обзоре узнаем, как сделать откатные ворота своими руками.
Содержание статьи
Изготовление рельсовых откатных ворот своими руками
Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.
ФОТО: youtube.comОткатные ворота
ФОТО: youtube.comОткатные рельсовые воротаНеобходимые для работы инструменты и материалы
Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.
Подготовка основания для двигательного механизма
Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.
Установка опорных столбов и монтаж направляющих
На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.
К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.
ФОТО: youtube.comНижняя направляющая рельсовых воротИзготовление полотна откатных ворот
Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.
ФОТО: youtube.comИзготовление рамы ворот
ФОТО: youtube.comОкраска рамы воротКогда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.
ФОТО: youtube.comКаркас ворот, обшитых профнастиломУстановка конструкции и фурнитуры
Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами. По одному ролику ставится сверху для удерживания створки ворот от наклона.
ФОТО: youtube.comОпора с роликом для рельсовых ворот
ФОТО: youtube.comРолик, на котором катится створка
ФОТО: youtube.comВерхний роликВсе элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.
Статья по теме:
Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.
Подъёмные ворота для гаража: конструкции и их устройство, принцип работы, преимущества и недостатки; материалы, используемые при изготовлении; порядок установки; самодельные конструкции и видео, описывающее процесс их изготовления — в нашей публикации.Как сделать своими руками подвесные откатные ворота
Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.
Необходимые для работы инструменты и материалы
Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.
А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.
Изготовление каркаса
Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.
Изготовление и монтаж рамы
Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.
Установка направляющих и фурнитуры
Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм. В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.
ФОТО: youtube.comКаретка для подвесных ворот
ФОТО: youtube.comКаретка в сборе с подшипниками и направляющаяНаправляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.
Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.
ФОТО: youtube.comФрагмент подвески воротСтатья по теме:
Гаражные ворота рольставни: размеры, цены, устройство, разновидности, достоинства и недостатки, пошаговая инструкция с фото установки ворот самостоятельно — читайте в публикации.Изготовление своими руками консольных откатных ворот
Консольные ворота состоят из одной створки, которая перемещается по расположенной внизу направляющей. Эта створка перекрывает или открывает для проезда весь проём ворот, то есть расстояние между двумя столбами забора. Для сохранения рабочего положения при движении у створки ворот на нерабочем конце имеется противовес, который обеспечивает её нормальное положение до полного закрытия ворот. В этом случае нижний угол рамы въезжает в нижний улавливатель, и он предотвращает опрокидывание.
Необходимые для работы инструменты и материалы
Для работы нужен обычный набор слесарных инструментов – молоток, ножовка по металлу, болгарка с набором дисков, гаечные ключи, струбцинки, напильники. Из более сложных инструментов и приспособлений потребуется электродрель и сварочный аппарат с электродами.
Исходным материалом являются профильные трубы сечением 60×60×4 мм, швеллер, уголок 50×50 мм², профлист, обрезки железного листа толщиной 10 мм, шарикоподшипники, болты и гайки М16. Дополнительно по ходу работ может потребоваться кое-какая мелочь, которая всегда найдётся в хозяйстве или у соседа.
Обустройство проёма
Проём ворот располагается между двумя столбами забора в том месте, где удобно заезжать машине на участок. Ширина его рассчитана на габариты самого широкого из возможных автомобилей. Столбы, формирующие проём, должны быть и по диаметру, и по высоте больше, чем другие опоры забора. Полоску земли между столбами следует аккуратно забетонировать, по этой полосе будет катиться опорный ролик.
Подготовка основания
Основание ворот создаётся между одним из столбов проёма и столбом на дальнем краю открытой створки. Основание бетонируется, и в него в жидкий бетон укладываются закладные детали, куски листового металла, к которым в дальнейшем будут привариваться элементы системы перемещения створки – «каретки». Основание необходимо делать предельно ровным и горизонтальным по всей длине.
ФОТО: youtube.comЗаготовки, к направляющей приварен для жёсткости швеллерВ нижней части створки ворот приварена направляющая, изготовленная из профильной квадратной трубы. Створка ворот катается по подшипникам кареток, которые, являясь элементом каретки, находятся внутри направляющей. На изготовление кареток идёт уголок 60×60 мм², пластина для установки подшипников имеет толщину 10 мм. Для установки подшипников используется пруток или болты с диаметром, соответствующим выбранным подшипникам.
ФОТО: youtube.comИзготовление направляющей, пропил в профильной трубеКаретка имеет своё основание с регулировочными болтами. При сборке ворот с их помощью выставляется ровная горизонтальная линия, по которой перемещается направляющая створки.
ФОТО: youtube.comОснования кареток
ФОТО: youtube.comКаретки в сбореИзготовление полотна ворот
Изготовление ворот начинается с изготовления направляющей. Она делается из профильной трубы сечением 60×60×4 мм и длиной, равной длине створки. По одной грани болгаркой прорезается паз шириной 15 мм. На противоположную грань для прочности и жёсткости приваривается швеллер, который в дальнейшем становится нижним краем створки. К нему привариваются элементы каркаса рамы створки.
Монтаж створки и фурнитуры
При изготовлении створки сначала сваривается из уголка 50×50 мм² прямоугольная рама. Все углы проверяются на перпендикулярность сторон, у прямоугольника проверяется равенство диагоналей, затем рама проваривается окончательно. По её нижнему краю приварена направляющая. В нужных местах в раму ввариваются поперечины, затем устанавливают секции профлиста. Перед зашивкой основание тщательно прокрашивается.
ФОТО: youtube.comОбшивка ворот железомКаретка своей верхней частью, на которой находятся подшипники, вводится внутрь направляющей.
ФОТО: youtube.comНачало монтажа, установка направляющейЧтобы створка ворот не опрокидывалась, на столбе каркаса ворот со стороны открытия установлены поддерживающие ролики.
ФОТО: youtube.comРолики поддержки верхней кромки ворот
ФОТО: youtube.comУстановка верхних поддерживающих роликовПри закрывании верхний и нижний углы створки попадают в уловители, установленные на упорном столбе забора. На раму крепится ручка для закрывания и открывания ворот. На краю рамы и на упорном столбе привариваются проушины для навешивания замка.
ФОТО: youtube.comУпор-ловитель для закрытых ворот
ФОТО: youtube.comПроушина для замка и ручкаВорота любой конструкции можно оснастить электродвигателем и открывать и закрывать их по команде от кнопки. При этом, в схему устанавливается магнитный пускатель и конечные выключатели. А самые продвинутые умельцы могут внедрить схему автоматического управления.
ФОТО: youtube.comМеханизация с применением электродвигателяЗаключение
Создавать что-либо полезное своими руками – это увлекательное занятие. Откатные ворота украсят любой участок и создадут удобства при въезде и выезде.
ПредыдущаяПостройкиКак состыковать крышу пристройки и дома: архитектурные и конструктивные решения
СледующаяПостройкиИдеи для организации пространства в гараже
Понравилась статья? Сохраните, чтобы не потерять!
ТОЖЕ ИНТЕРЕСНО:
ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

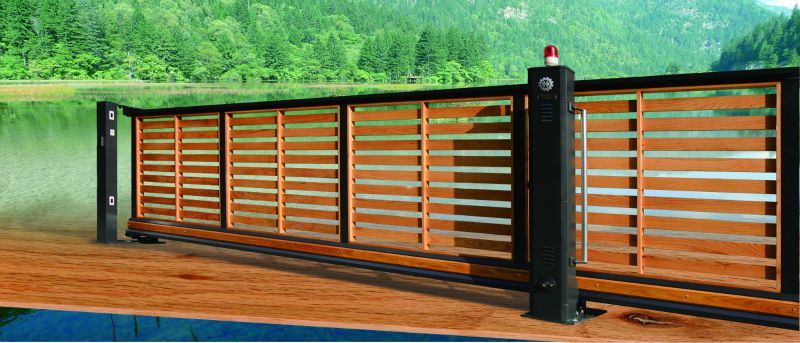

Hot Newest 2013 Телескопические раздвижные ворота
Добро пожаловать в корпорацию Hongmen, мы предоставляем высококачественные и удовлетворительные услуги

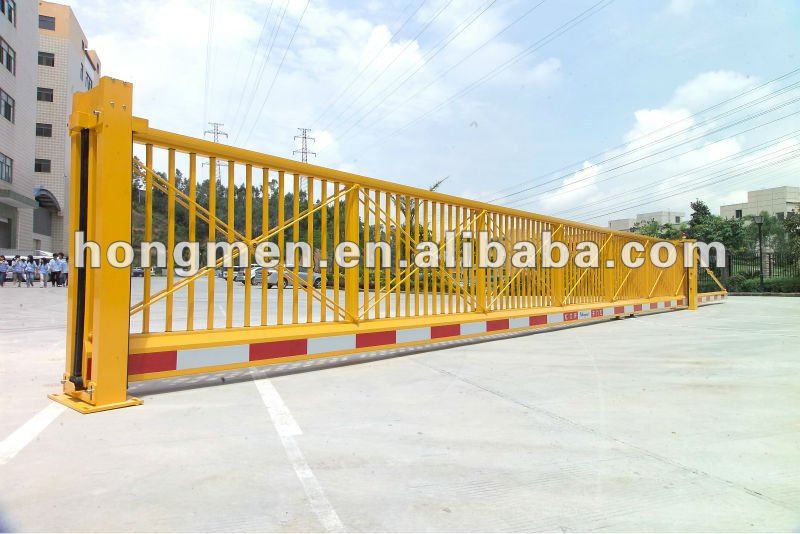

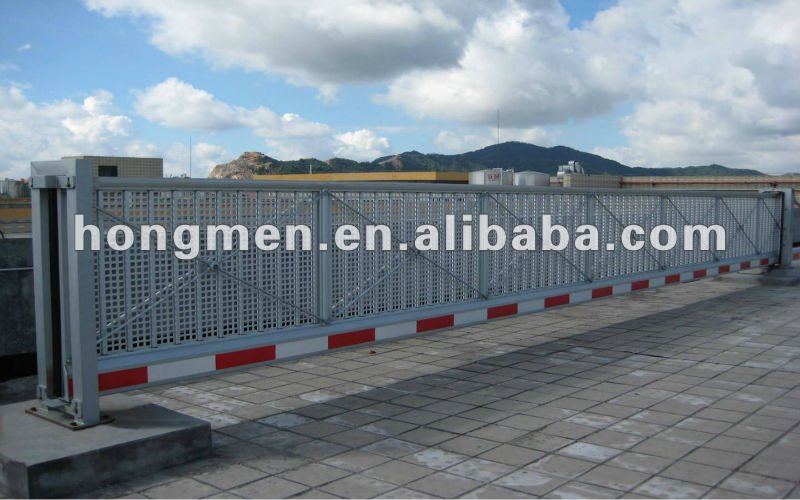

Консольные раздвижные ворота — P863-G Pictures

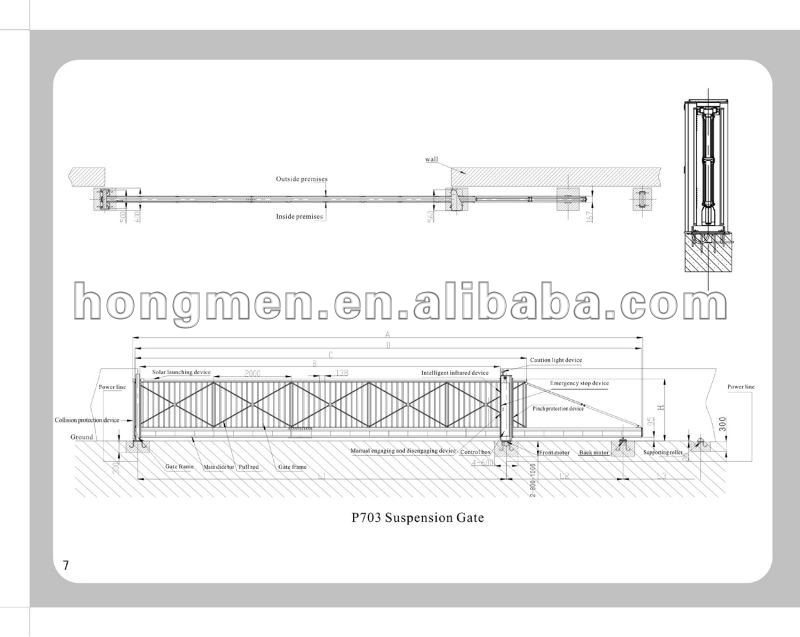

Консольные раздвижные ворота— P863-G— Технические характеристики конструкции
консольные раздвижные ворота — P863-G № Эффективная длина отверстия (мм) Общая длина ворот (мм) Высота ворот (мм) 1 4000 5233 1300 1400 1500 1600 170 0 1800 1900 2000 2 5000 6233 3 6000 7233 4 8233 5 8000 9233 6 9000 10233 9633 9633 11233 8 11000 12233 9 12000 13233 13000 14233 11 14000 15233 15000 16233 13 17000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000R -RK -RK -RK -K-ASP-MS-MS-Video-Auto-Service, Inc. 14 17000 18233 15 18000 19233 17 20000 21233 18 21000 22233 Материал Спецификация: Описание Материал Твердость (HW) Спецификация (мм) Верхняя балка 6005-T5 13-15 115 * 80 * d3 Нижняя балка A / Задняя рама 6003-T5 10-13 135 * 80 * d3-4 Передние ворота Рамка 6003-T5 10-13 110 * 80 * d2.0 Нижняя балка A / Задняя рама 6003-T5 10-13 80 * 76 * d2.0 Поперечная труба 6003-T5 10-13 38 * 25 * d1.0 Каркас вспомогательных ворот 6003-T5 10-13 70 * 25 * d1.0 Штанга поддержки SUS304 10-13 42 * 44 * d2.0 Передняя вертикальная стойка 6003-T5 10-13 150 * 80 * d2.5 Задний вертикальный столб 6003-T5 10-13 180 * 100 * d3.0 Рельс 6003-T5 19 * 70 * d3.0 Техническая спецификация: Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц Рабочая температура -25ºC до + 70º C Влажность окружающей среды <90% Рабочая скорость 18 м / мин Номинальная мощность двигателя 500W Число оборотов в минуту 1400r / мин IP-рейтинг IP54 Степень изоляции F Коэффициент снижения скорости Удаленное расстояние 50 м (пустое место) Характеристики продукта: 1, ворота изготовлены из высококачественного импортного алюминиевого сплава. 2. Ворота можно разобрать и упаковать в группы, удобно перевозить и легко установить на месте. 3, Ворота не нуждаются в колесах и рельсах, они делают движение подвески. Он генерирует меньше шума по сравнению с колесными и рельсовыми воротами. 4, Ворота поставляются с сигнальной лампой, они будут вращаться во время работы ворот в рабочем режиме, чтобы повысить уровень безопасности. 5, Ворота также оснащены функцией предотвращения столкновений, когда в режиме закрытия обнаруживается препятствие с расстояния 12–15 м, ворота автоматически извлекаются и останавливаются на 2 секунды. 6, Ворота также оснащены противоударной функцией, когда датчик давления активируется, он передает сигнал на главную плату управления через модуль солнечной беспроводной передачи. 7, Ворота также оснащены противоугонной системой, при наличии препятствий на верхних воротах система сигнализации включает сирену. 8, В случае сбоя питания, ворота поставляются с уникальным ключом, чтобы разблокировать сцепление, чтобы вручную открыть / закрыть ворота. 9, Скорость движения ворот: 20-25 м в минуту. 10, Этот продукт прошел сертификацию CE и CCC. 11, наша компания получила сертификаты ISO9001: 2008 / ISO14001: 2004 / OHSAS18001 в 2011 году и SA8000: 2008 в 2010 году. Успешные проекты Ссылка: CE Сертификат Упаковка: железная стойка плюс фанера Автоматические телескопические ворота Характеристики продукта: 1, ворота изготовлены из высококачественного импортного алюминиевого сплава. 2. Ворота можно разобрать и упаковать в группы, удобно перевозить и легко установить на месте. 3, Ворота не нуждаются в колесах и рельсах, они делают движение подвески. Он генерирует меньше шума по сравнению с колесными и рельсовыми воротами. 4, Ворота поставляются с сигнальной лампой, они будут вращаться во время работы ворот в рабочем режиме, чтобы повысить уровень безопасности. 5, Ворота также оснащены функцией предотвращения столкновений, когда в режиме закрытия обнаруживается препятствие с расстояния 12–15 м, ворота автоматически извлекаются и останавливаются на 2 секунды. 6, Ворота также оснащены противоударной функцией, когда датчик давления активируется, он передает сигнал на главную плату управления через модуль солнечной беспроводной передачи. 7, Ворота также оснащены противоугонной системой, при наличии препятствий на верхних воротах система сигнализации включает сирену. 8, В случае сбоя питания, ворота поставляются с уникальным ключом, чтобы разблокировать сцепление, чтобы вручную открыть / закрыть ворота. 9, Скорость движения ворот: 20-25 м в минуту. 10, Этот продукт прошел сертификацию CE и CCC. 11, наша компания получила сертификацию ISO9001: 2008 / ISO14001: 2004 / OHSAS18001 в 2011 году и сертификацию SA8000: 2008 в 2010 году. Успешные проекты Ссылка: Информация о продукте Общая длина ворот (мм) Высота ворот (мм) 1 4000 5233 1300 1400 1500 1600 1700 1800 1900 1900 2000 2 5000 6233 3 6000 7233 4 8233 5 8000 9233 6 9000 10233 7 10000 11000 12233 9 12000 13233 10 13000 14 900 9 9005 11 14000 15233 12 15000 16233 13 16000 17233 14 17000 18233 15 18000 19233 16 19000 20000 21233 18 21000 22233 Описание материала: Твердость (HW) Спецификация (мм) Верхняя балка 6005-T5 13-15 115 * 80 * d3 Нижняя балка A / Задние ворота 6003-T5 10-13 135 * 80 * d3-4 Рама передних ворот 6003-T5 10-13 110 * 80 * d2.0 Нижняя балка A / Задняя рама 6003-T5 10-13 80 * 76 * d2.0 Поперечная труба 6003-T5 10-13 38 * 25 * d1.0 Каркас вспомогательных ворот 6003-T5 10-13 70 * 25 * d1.0 Поддерживающая штанга SUS304 10-13 42 * 44 * d2.0 Передняя вертикальная стойка 6003-T5 10-13 150 * 80 * d2.5 Задний вертикальный столб 6003-T5 10-13 180 * 100 * d3.0 Рельс 6003-T5 19 * 70 * d3.0 Техническая спецификация: Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц Рабочая температура -25ºC до + 70º C Влажность окружающей среды <90% Рабочая скорость 18 м / мин Номинальная мощность двигателя 500W об / мин 1400r / мин IP-рейтинг IP54 Степень изоляции F Коэффициент снижения скорости : 1 Удаленное расстояние 50 м (пустое место) Упаковка: железная стойка плюс фанера Автоматические телескопические ворота Особенности продукта: 1, Ворота изготовлены из высококачественного импортного алюминиевого сплава. 2, Ворота можно разобрать и упаковать в группы, удобно транспортировать и легко устанавливать на месте. 3, Ворота не нуждаются в колесах и рельсах, они делают движение подвески. Он генерирует меньше шума по сравнению с колесными и рельсовыми воротами. 4. Ворота поставляются с сигнальной лампой, они будут вращаться во время работы ворот, чтобы повысить уровень безопасности. 5, Ворота также оснащены функцией предотвращения столкновений, когда в режиме закрытия обнаруживается препятствие с расстояния 12–15 м, ворота автоматически извлекаются и останавливаются в течение 2 секунд. 6, Ворота также оснащены противоударной функцией, когда датчик давления активируется, он передает сигнал на главную плату управления через модуль солнечной беспроводной передачи. 7, Ворота также оснащены противоугонной системой, при наличии препятствий на верхних воротах система сигнализации включит сирену. 8, В случае сбоя питания, ворота поставляются с уникальным ключом, чтобы разблокировать сцепление, чтобы вручную открыть / закрыть ворота. 9, Скорость движения ворот: 20-25 м в минуту. 10, Этот продукт прошел сертификацию CE и CCC. 11, наша компания получила сертификаты ISO9001: 2008 / ISO14001: 2004 / OHSAS18001 в 2011 году и SA8000: 2008 в 2010 году. Успех Проекты Ссылка: Подробности о продукте Спецификация Параметр Нет Эффективная длина Открытие (мм) Общая длина ворот (мм) Высота ворот (мм) 1 4000 5233 1300 1400 1500 1600 1700 1800 1900 2000 2 5000 6233 3 6000 7233 4 8233 5 8000 9233 6 9000 10233 7 10000 11268 11000 12233 9 12000 13233 10 13000 900 000 11 14000 15233 12 15000 16233 13 14 17000 18233 15 18000 19233 16 19000 20000 21233 18 21000 22233 Описание материала: Материал Твердость (HW) Спецификация (мм) Верхняя балка 6005-T5 13-15 115 * 80 * d3 Нижняя балка A / Задние ворота 6003-T5 10-13 135 * 80 * d3-4 Каркас передних ворот 6003-T5 10-13 110 * 80 * d2.0 Нижняя балка A / Задняя рама 6003-T5 10-13 80 * 76 * d2.0 Поперечная труба 6003-T5 10-13 38 * 25 * d1.0 Каркас вспомогательных ворот 60068 6003-T5 10-13 70 * 25 * d1.0 Штанга поддержки SUS304 10-13 42 * 44 * d2.0 Передняя вертикальная стойка 6003-T5 10-13 150 * 80 * d2.5 Задний вертикальный столб 6003-T5 10-13 180 * 100 * d3.0 Рельс 6003-T5 19 * 70 * d3.0 Техническая спецификация: Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц Рабочая температура -25ºC до + 70º C Влажность окружающей среды <90% Рабочая скорость 18 м / мин Номинальная мощность двигателя 500 Вт Число оборотов в минуту 1400r / мин IP-рейтинг IP54 Степень изоляции F Коэффициент снижения скорости Удаленное расстояние 50 м (пустое место) Упаковка: железная стойка плюс фанера FAQ Q: Из какого материала электрические откатные ворота? A: Алюминий или нержавеющая сталь. В: Какая оптимальная высота электрических откатных ворот? А: 1,6м. Поддержка нестандартного дизайна. В: Какая у вас дата доставки? A: Это зависит. Обычно, 7 ~ 10 дней после получения 50% депозита и подтвердили все детали. Q: Когда вы основали компанию? A: Наш завод основан в 1997 году. Q: Какова наша ежемесячная производственная мощность для барьерных ворот? A: 3000 единиц. Q: Каково расстояние дистанционного управления? A: Как правило, большая часть нашего пульта дистанционного управления может охватывать 100 метров, но управлять барьерными воротами на расстоянии 100 метров небезопасно и нестабильно. Компания Hongmen с 16-летней историей предлагает пожизненную гарантию на двигатель и 12 месяцев на другие детали, что означает, что вам не нужно беспокоиться о качестве или стабильности нашей продукции. Мы являемся единственным производителем в Китае, который предоставляет такую гарантию, если вы сравните нас с другими поставщиками. Консольные ворота, Подвесные раздвижные ворота Особенности: 1.Ворота изготовлены из высококачественного импортного алюминиевого материала с компактной структурой. 2. Ворота можно разобрать и упаковать в группы, удобно транспортировать и легко установить на месте. 3. Ворота не нуждаются в колесах и рельсах, они делают движение подвески. Он генерирует меньше шума по сравнению с колесными и рельсовыми воротами. 4. Ворота поставляются с сигнальной лампой, они будут вращаться во время работы ворот в рабочем режиме, чтобы повысить уровень безопасности. 5. Ворота также оснащены функцией предотвращения столкновений: при обнаружении препятствия с расстояния 12 м 15 м в режиме закрытия ворота автоматически возвращаются и останавливаются на 2 секунды. 6. Ворота также оснащены противоударной функцией. Когда датчик давления активируется, он передает сигнал на главную панель управления через солнечный модуль беспроводной передачи. 7. Ворота также оснащены противоугонной системой, при наличии препятствий на верхних воротах система сигнализации включает сирену. 8. В случае сбоя питания, ворота поставляются с уникальным ключом, чтобы разблокировать сцепление, чтобы вручную открыть / закрыть ворота. 9.Скорость движения ворот: 20-25 м в минуту. Чертежи Материал Спецификация Описание Материал Твердость (HW) Спецификация (мм) Главный ползун 6005-T5 10-15 Верхняя балка 6003-T5 10-13 97 * 49 * d2-3 Основная рама 6003-T5 10-13 80 * 63 * d2.0 Вертикальный пост 6003-T5 10-13 31 * 25 * d1.0 Блок управления 6003-T5 10-13 230 * 130 * d3,5 Gate Fence 6003-T5 10-13 22 * 22 * d1,5 Поперечная балка 6003-T5 10-13 45 * 30 * d1.0 Технические характеристики Рабочее напряжение 220 В ± 10%, 50 Гц-60 Гц Рабочая температура Рабочая температура Влажность окружающей среды <90% Рабочая скорость 23 м / мин Номинальное напряжение двигателя Номинальная мощность двигателя 60 Вт Число оборотов двигателя 1500r / мин IP-рейтинг IP65 E Spe ред. Коэффициент уменьшения 15: 01 Удаленное расстояние 50м (пустое пространство) Мы являемся крупнейшим производителем ворот в Китае, и все наши ворота сертифицированы CE.Имея более чем 16-летний опыт экспорта, мы экспортируем эти ворота в такие страны, как Германия, Австрия, Турция, Индия, Ближний Восток и большинство стран APAC. Мы искренне приветствуем вас присоединиться к нам и надеемся на долгосрочные деловые отношения с вами. 10000 12 9 9000 20233 9 0005 11266 8 Материал Горячие Новейшие 2013 Китайские телескопические раздвижные ворота «Hongmen P863-G» для Индустриального парка
9 000 7000 7 8 900 9 9007 900 9 9007 170007 170007 170007 170007 170007 170007 170007 9007 9 9007 17000
0
0
0
