Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

  • не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
  • нижние крепления в консольных системах обеспечивают функциональность в любом климате;
  • отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
  • богатый выбор вариантов;
  • исключается провисание петель;
  • выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

  • финансовые затраты превышают стоимость распашных ворот на 15%;
  • крепление привода, а также консольной части требует дополнительного основания;
  • необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

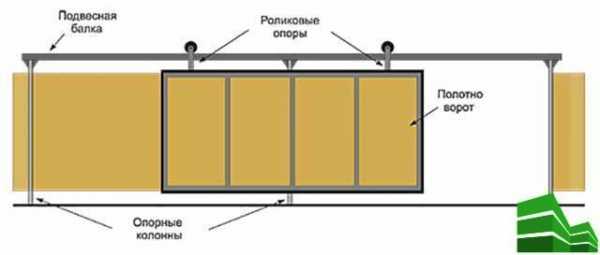

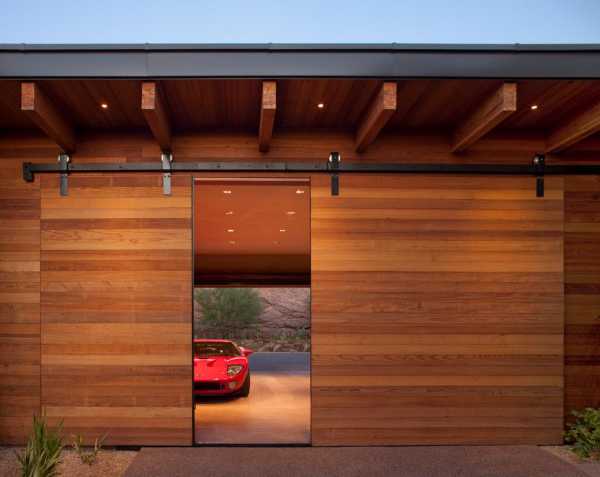

  1. Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
  2. Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
  3. Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
  4. Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание!

Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

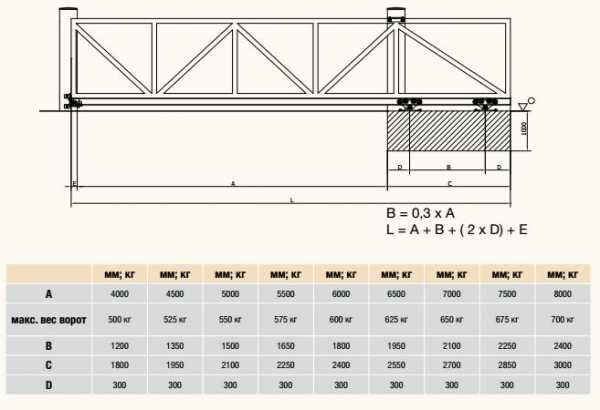

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

  • ширину проема;
  • расстояние между центральными точками кареток;
  • технологический отступ для перемещения ворот.

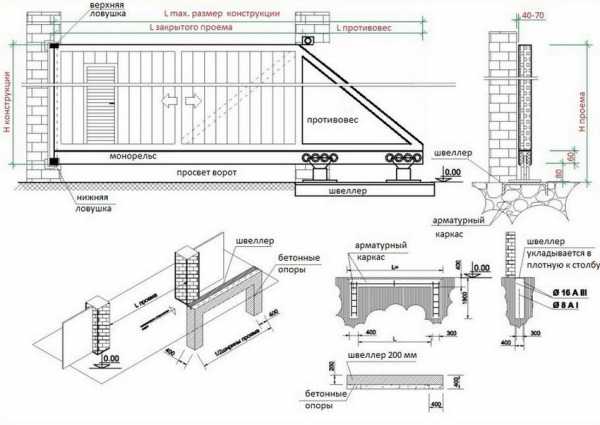

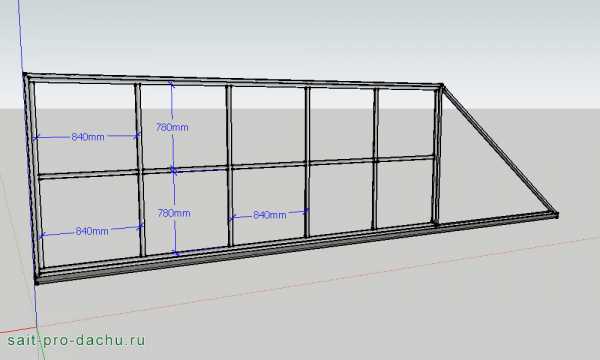

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

  • стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
  • вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м. Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

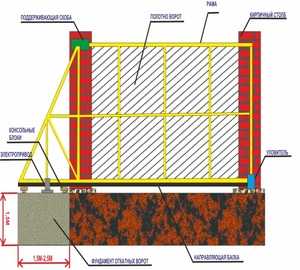

Устройство

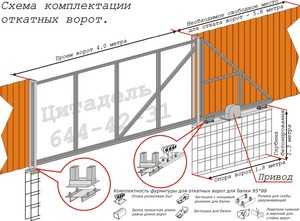

В конструкциях данного вида ворот содержатся следующие комплектующие:

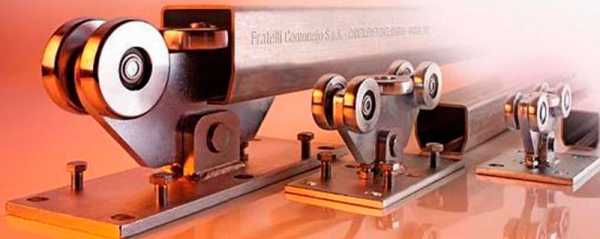

  • роликовые опоры;
  • направляющая балка, способная принимать запланированную массу;

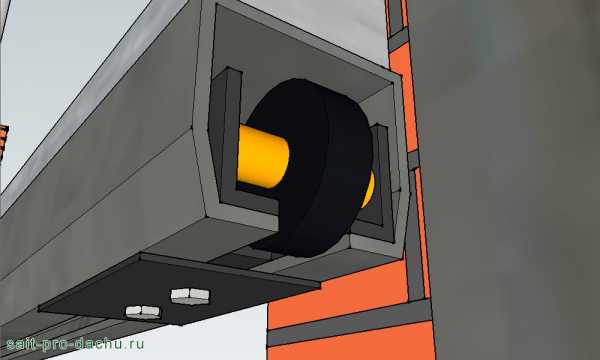

  • концевые (упорные) ролики;

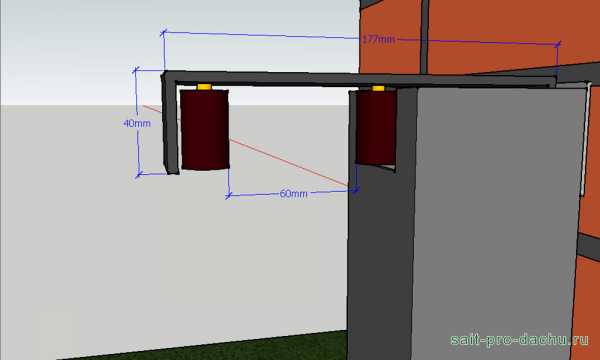

  • уловители, как нижний, так и верхний;
  • кронштейн, удерживающий створки;
  • подставка для установки опоры, организующей перемещение.

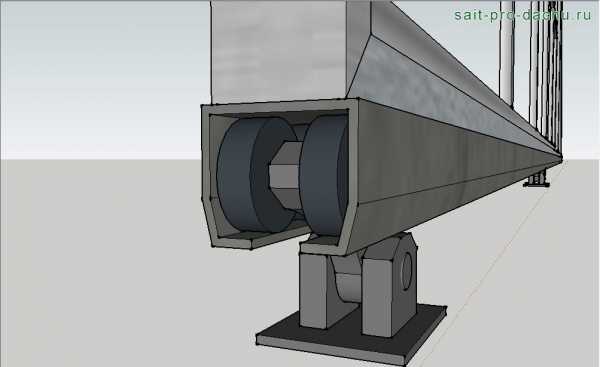

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

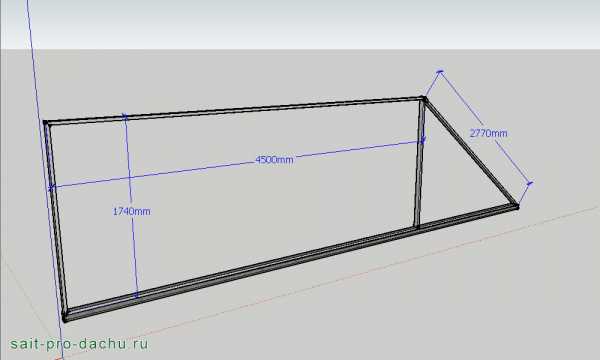

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:

  • сооружение фундамента;
  • проведение электропроводки;
  • монтаж ответного столба;
  • установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

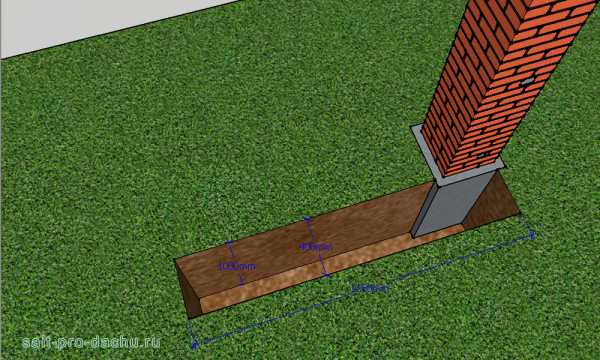

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

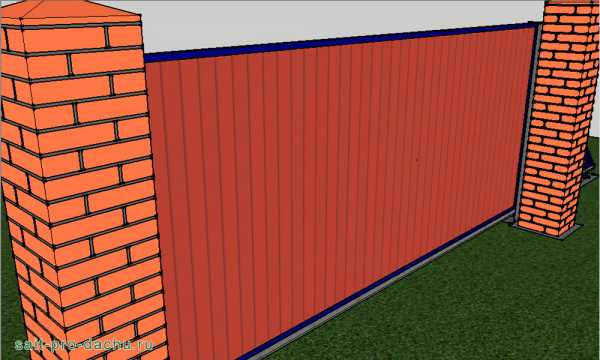

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

  • в проемах, превышающих 4 м можно использовать привод не более 600 кг;
  • для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
  • при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

  • сварочным инверторным материалом;
  • болгаркой с дисками;
  • воздушным компрессором;
  • электродрелью;
  • пассатижами;
  • рулеткой;
  • клепателем;
  • уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

  • плохая подготовка фундамента;
  • неграмотный монтаж;
  • неправильно проведенные расчеты;
  • попадание к подшипникам песка;
  • неаккуратное окрашивание;
  • глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

alumdevelop.ru

Как сделать откатные ворота своими руками дешево

Откатные ворота начали применяться в частном строительстве не так давно. Такая популярность обусловлена практичностью использования. Можно приобрести готовые конструкции и заказать выполнение монтажа. Не считая сложности механизмов монтаж реально выполнить самостоятельно. Перед тем как сделать откатные ворота своими руками необходимо ознакомится с некоторыми рекомендациями. Их соблюдение позволит сделать конструкцию прочную, надежную, долговечную. Кроме надежности, практичности ворота обладают привлекательным внешним видом. Фактор, которые играет не самую последнюю роль при выборе подобных сооружений.

Основные характеристики откатных ворот

Откатной тип имеют свои недостатки и преимущества. С такими моментами необходимо ознакомится предварительно что позволит принять правильное решение. К основным преимуществам относятся такие пункты:

  1. В условиях ограниченного пространства они спокойно открываются-закрываются, не создавая никаких помех. Консольный тип дает возможность существенно сэкономить пространство.
  2. Консольный механизм предполагает наличие нижнего крепления — это залог того что конструкцию можно использовать независимо от климатических условий.
  3. В качестве отделочного материала используются различные материалы — профилированный лист, ковка, поликарбонат, вертикальная обрешетка. Это дает возможность сочетать их с ограждением либо другими постройками.
  4. Выполнив монтаж правильно можно предотвратить такое явление как провисание, которое чаще встречается у распашных конструкций.
  5. Часто их оборудуют разными видами автоматики — чтобы открывать-закрывать дистанционно.

Не считая огромного количества положительных качеств нужно помнить и не очень приятные моменты, о которых нужно знать. Первое что вызвать сомнения — это достаточно высокая стоимость. Сравнивая обычную распашную конструкцию с откатной, за второй вариант придется заплатить процентов на 20 больше. Вдоль забора нужно устранить кустарники, а также другие помехи, которые могут помешать свободно передвигаться. Также стоит отметить тот факт, что для оборудования консольной части нужно дополнительно сделать фундамент. Это сделает конструкцию достаточно надежной, устойчивой.

Разновидности отъездных ворота

  • Откатные — отдельная группа, которая имеет свои подгруппы, которые имеют отличительные особенности, их очень важно учитывать при выборе типа сооружении.

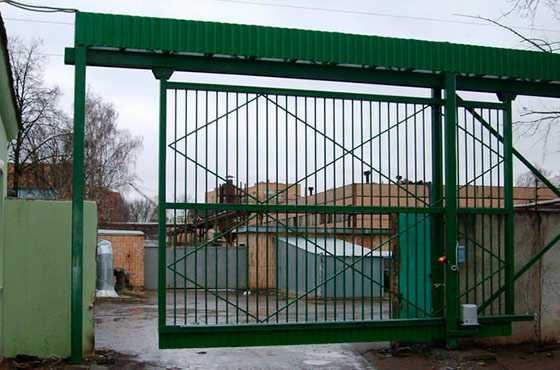

  • Подвесные — подобный тип пользуются огромной популярностью еще с советских времен. В данном типа предполагается подвешивание полотна к балке, расположенной в верхней части. К недостаткам относится тот момент что балка над проездом является своеобразным ограничителем для высоких машин.
  • Консольные конструкции по праву можно назвать идеальным вариантом для России учитывая климатические особенности. Она не предполагает расположение балки в верху сооружения. Помехой движения не станет даже самый сильный снежный занос. Для закрепления используются роликовые тележки. Для закрепления придется оборудовать достаточно мощный фундамент. Он оборудуется с боковой стороны проема.
  • На винтовых сваях. Такой вариант предполагает устройство металлической сваи на глубину как минимум 1500 мм. Данный элемент является своеобразной несущей деталью.
  • Механические открывание-закрывание осуществляется вручную. Монтировать такую конструкцию намного проще, также стоимость ниже. Использовать подобную конструкцию целесообразно только когда они используются крайне редко.
  • Автоматические варианты — противоположность механическим. Открытие-закрытие осуществляется, используя специального устройства. Отличное решение для частного дома.

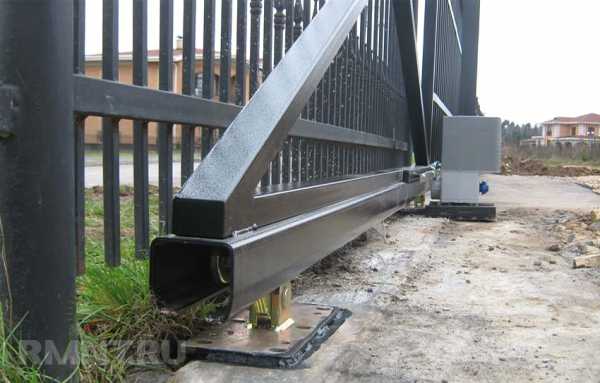

Преимущества консольной конструкции откатных ворот

Среди существующих вариантов, консольный тип пользуется огромной популярностью. Это обусловлено тем что конструктивные особенности имеют достаточно большое количество неоспоримых преимуществ перед другими вариантами. Среди положительных моментов стоит выделить следующие:

  • Консольный тип не предусматривает оборудование нижнего или верхнего ограничения по габаритам. Что позволяет устанавливать их даже в местах движения крупногабаритного транспорта.
  • Погодные условия даже самые сильные снегопады не станут помехой движения. Обусловлено тем что полотно располагается над поверхностью земли — 10 сантиметров.
  • Механизм защищен, а также полностью располагается внутри балки, что является залогом долгой службы.
  • Мощное основание и подвешенное полотно очень хорошо продумано в конструктивном плане, благодаря чему сооружение выдерживает даже значительные ветровые нагрузки.
  • Консольный тип лучше оборудовать автоматическим приводом. Управлять движением механизма можно даже дистанционно не выходя из машины.

Есть несколько негативных моментов о которых лучше знать перед тем как начать выполнение монтажа. Самостоятельно монтаж выполнить затруднительно, связанно это с достаточно сложной конструкцией. Поэтому стоит изучить тонкости работы предварительно, предотвратить вероятность недочетов. Для оборудования подобного сооружения вдоль забора потребуется очистить территорию от других сооружений либо растительности.

Изучение местности для установки ворот откатного типа

Не имея финансовых ограничений, и обладая огромным желание сделать их у себя могут возникнуть ситуации, когда это попросту невозможно. Обусловлен такой момент несколькими причинам.

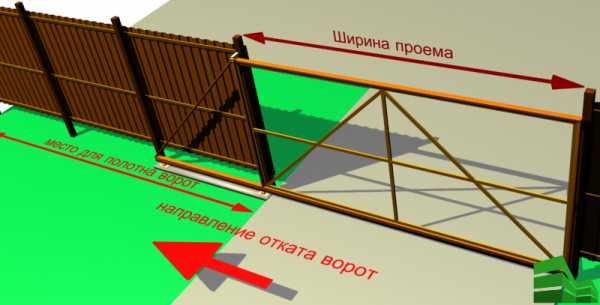

  1. Пространство по которому передвигается полотно вдоль ограждения необходимо освободить как минимум на 1,5 ширины ворот. Это связано с тем что полотно необходимо учитывать с технологической частью, которая может иметь достаточно большие размеры. Они обусловлены тем что нагрузка от ворот таким образом распределяется именно на консольный блок.
  2. Полотно двигается только по прямой линии именно поэтому участок для его движения не должен иметь какие-либо неровности.
  3. Калитка должна располагается на противоположной открыванию стороне. При другом варианте, движение станет затруднительно или попросту невозможна. Вариантом является сделать калитку в самом полотне, пороги в таком случае окажутся достаточно высоки. Особенно это будет неудобно для людей преклонного возраста или тем, кто имеет физические ограничения.
  4. Если заезд осуществляется со стороны узкого переулка, то проем рекомендуется немного расширить, следовательно, увеличить ширину самого полотна. Все приведет к том что потребуется усилить фундамент консольной конструкции.

Учитывая тонкости можно сделать работы своими руками, при этом они будут служить длительное время. Важно помнить о выполнении защитной покраски с использованием специальных лакокрасочных материалов. Такая обработка должна проводится для всех элементов.

Устройство откатных ворот

Выполнение монтажа лучше разделить, что позволит более тщательно проконтролировать процессы. Самодельные изделия обойдутся более дешево, но от этого качество не будет снижено.

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров. При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам.

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

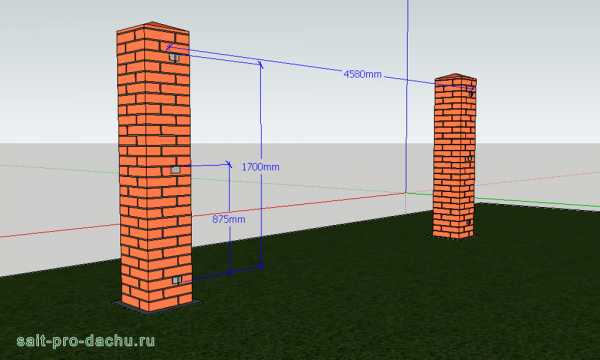

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Выполнение разметки

Первое с чего начинается разметка — это определение места расположение опорных элементов. После того как они смонтированы можно приступать к последующей работе по нанесению разметки. Первое — определить нулевой уровень. За него стоит принимать уровень поверхности земли именно в месте проема. Отметка проводиться на одном столбе, на вторую опору отметку переносят, используя лазерный уровень. С его помощью можно получить максимально точный результат.

По отметкам необходимо натянуть строительную нить или леску. Протянуть такой шнур рекомендуется дальше опоры на два метра куда будет сдвигаться полотно ворот. Важно контролировать горизонтальную плоскость натянутой линии, от этого будет зависеть как будут они открываться-закрываться.

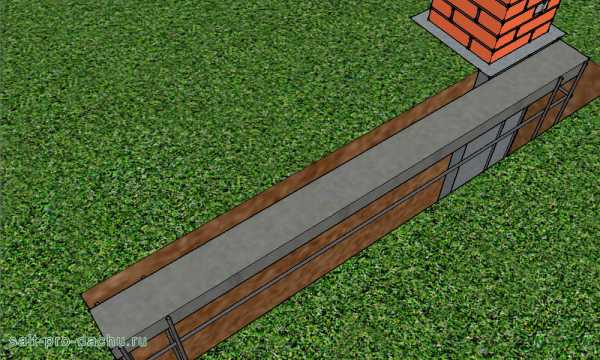

Выполнение фундамента для откатных ворот

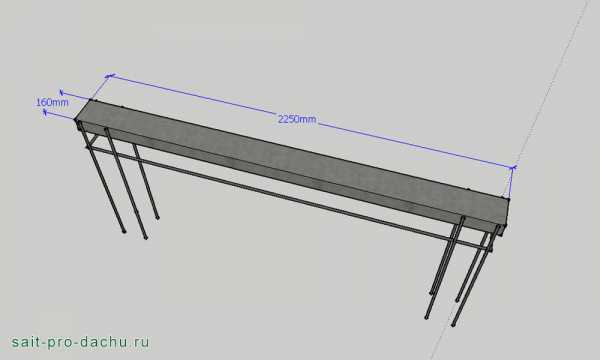

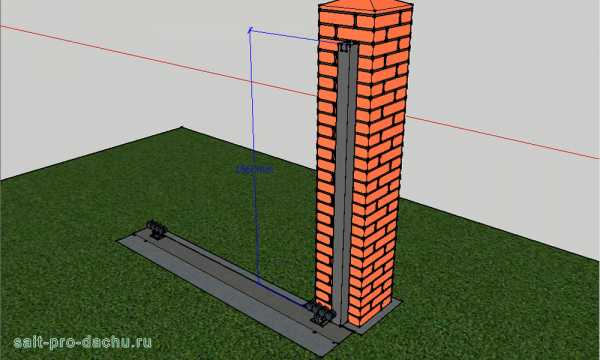

Опорным элементом, к которому будут крепиться роликовые узлы выступает швеллер №20 длиной 2 метра. Для устройства фундамента нужно выкопать траншею, которая примыкает к столбу. Ее размеры — 2,1 метра * 50 сантиметров. Глубина напрямую зависит от уровня промерзания грунта, для каждого региона есть свои показатели, чаще делают траншею глубиной 1,5 метра.

Для выполнения армированного каркаса используется арматура №16. нужно подготовить три каркаса сечением 150 мм, длиной 1,4 метра. Для поперечных перекладин можно использовать арматуру меньшего диаметра. Подготовленные каркасы нужно приваривать к нижней части швеллера.

Самым важным условием является то что швеллер обязательно прикладывают к несущему столбу впритык. Такое расположение обеспечивает максимальную прочность, надежность. Также верхняя часть швеллера должна располагаться на нулевой отметке.

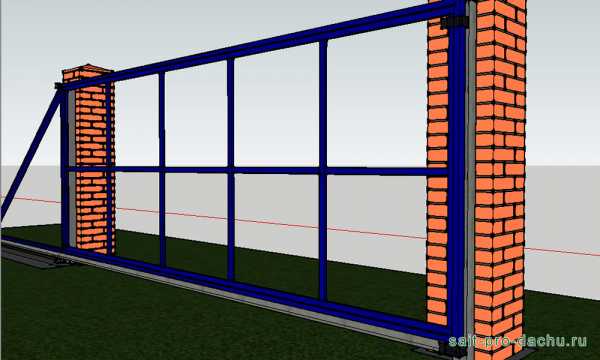

Полотно откатных ворот

Перед тем как сварить отъездные ворота стоит оценить свои силы в сварочном деле. Если опыта недостаточно рекомендуется обратиться к специалистам. Само сооружение имеет достаточно большие габариты, поэтому перед изготовлением нужно будет подготовить рабочую площадку. Изготовление основного каркаса осуществляется из профильной трубы сечением 60*40 мм. Несущая опора, представленная балкой, приваривается к воротам и должна иметь длину 6 метров. Фурнитура, которая будет крепиться к полотну используется, как отечественного производства либо импортная. При покупке комплектующих самым важным моментом, на который стоит обратить внимание является вес полотна. Стандартный набор комплектующих предлагаемый в магазинах состоит из:

  • Направляющей балки длиной 6 метров, сечением 71*60*3,5 мм;
  • Двух роликовых опор;
  • Концевого ролика;
  • Нижней и верхний ловитель для концевого роликового механизма;
  • Направляющее устройство;
  • Две заглушки на балку.

Соединение металлических деталей необходимо выполнять с помощью сварки. Если на профильной трубе есть очаги коррозии их рекомендуется зачистить с помощью специальной насадки на болгарку. Собирая каркас важно соблюдать все размеры и углы делать точными. Направляющая балка будет приварена к нижней части полотна. Готовый каркас рекомендуется обработать грунтовкой, а затем окрасить специальным ЛКМ это позволит предотвратить коррозии. Окрашивать поверхность рекомендуется компрессором. Такая технология позволяет получить максимально качественный результат.

Монтирование откатных ворот

Установка консольной конструкции можно начинать только после истечения одной недели после выполнения бетонных работ. Монтажные работы можно разделить на несколько этапов:

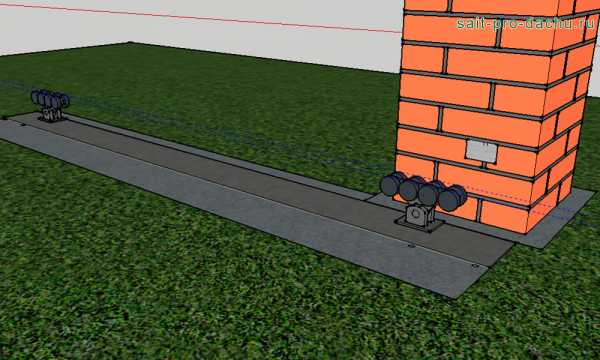

  1. Необходимо насадить тележки роликовые на подготовленную монтажную пластину. С помощью нее нужно сделать высоту одинаковой.

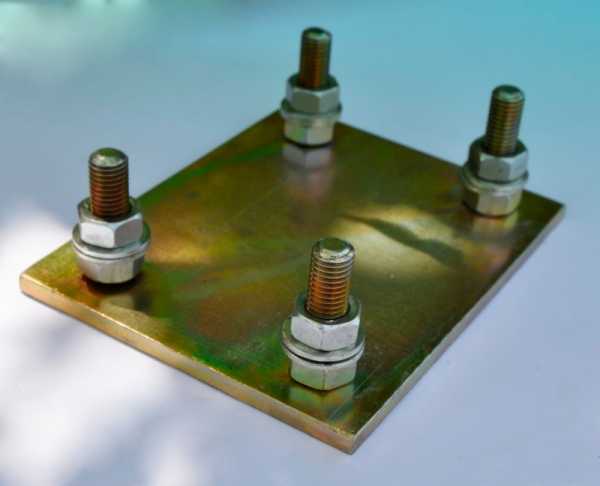

  2. На основании осуществляется разметка монтажных пластин. От края швеллера нужно отступить 150 мм и провести перпендикулярную линию.
  3. Перед размещением второй опоры нужно измерить длину ворот и отнять от нее 100 мм. Расстояние, которое будет получено нужно отложить от отвесного столба до швеллера.
  4. Если кирпичные столбы имеют достаточную прочность можно анкеры будет закреплять непосредственно в них. В противном случае потребуется оборудование дополнительного элемента крепления, представленного профильной трубой с сечением 40*40*2 мм. Она крепиться непосредственно к опорной части.
  5. В несущую балку нужно поместить роликовые каретки и перемещаются сразу на средину. Проверив все плоскости можно прихватить детали используя сварочный аппарат.
  6. Необходимые коррекционные работы выполняются с помощью шпилек на монтажных площадках.

Дёшево сделать консольные сооружения не получится, поскольку все комплектующие достаточно дорогие. Сэкономить можно только если монтаж выполнять самостоятельно. Для этого лучше всего взять готовый проект и работы выполнять по нему. Таким образом монтаж будет выполняться максимально точно и с соблюдением всех правил и норм. Эскизы и проекты можно найти в интернете. Сдвижные ворота сегодня пользуются огромной популярностью что обоснованно его удобной и практичной разработкой.

kak-zabor.ru

Откатные ворота своими руками – стильно и недорого

Здравствуйте, наши горячее любимые читатели.

А ведь правду говорят, что много места не бывает. И что после тесноты советских квартир, городской житель ценит каждый сантиметр даже, казалось бы,  огромной загородной дачи. Везде стремится построить попроще, покомпактнее. И на этом фоне особенно расточительной выглядит конструкция распашных ворот. Ведь каждая их створка при открытии занимает массу пространства, которое можно было бы использовать более рационально. Согласны?

Если да, то сегодня мы поможем обойти этот конструкционный атавизм и расскажем, как сделать откатные ворота своими руками. Поверьте, не так страшен черт, как его рисуют.

Содержание:

  1. Почему именно откатные ворота
  2. Виды откатных ворот
  3. Технология изготовления откатных ворот
  4. Видео: Откатные ворота своими руками

Почему именно откатные ворота

Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время  являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?

Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.

Экономия пространства

Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.

S=πr2

3.14*22=12.56 м2

Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.

Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.

Устойчивость к ветру

Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно  зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.

У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией  движения створки, а потому они могут работать даже в самый жестокий шквал.

Статус

Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.

Так уж сложилось, что нищеброды откатными воротами похвастать не могут.

Убедили? Тогда движемся дальше!

Виды откатных ворот

Несмотря на всю свою эксклюзивность, идея откатных ворот ненова, и в разные времена реализовать ее пытались по-разному.

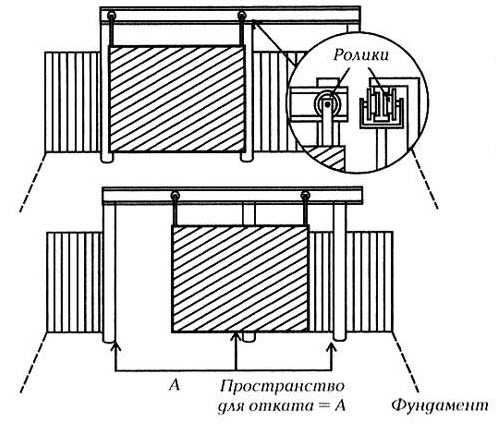

Подвесные

Решение советских инженеров. Створка движется по установленной на некоторой высоте балке, при этом ей не страшны ни снег, ни ветер, ни разного рода загрязнения. Мечта, а не конструкция.

Одна только беда: габариты заезжающего в ворота транспорта строго ограничены высотой опорной балки, на которой установлена направляющая. На заводе она конечно может быть и на шестиметровой отметке, а на даче?

Словом, не прижились подобные системы в индивидуальном строительстве.

Рельсовые

Еще одним не слишком удачным решением проблемы являются рельсовые откатные ворота. В этом случае направляющая вмонтирована в проезжую часть и в ней или вокруг нее скапливается немало грязи, а зимой снега и льда, что в конечном итоге приводит к заклиниванию хода створки.

Нет, если дороги идеально чистые и круглый год греет солнышко, то такая конструкция, конечно, будет иметь право на существование. Но это явно не о нашей родине.

Консольные

Ну и наконец, самой современной и как следствие удачной, следует признать консольную систему откатных ворот. В ней створка движется своей направляющей по приподнятым над землей роликовым шасси. При таком обустройстве вероятность замусоривания направляющей сводится к минимуму, да и по высоте проем никаких ограничений не имеет.

Единственным недостатком следует признать лишь некоторую дороговизну подобных систем, но сегодня и она не слишком уж и значительна. А если руки растут откуда надо, то консольные ворота и вовсе можно изготовить самостоятельно.

А вот о том, как это нужно делать правильно, мы сейчас и поговорим.

Технология изготовления откатных ворот

Как роман следует читать с пролога, так и откатные ворота начинаются с подготовительных работ. И каким бы вы себя супер специалистом не считали, но, не подготовив под ворота площадку и не прикупив соответствующие материалы, поставленную задачу вы никогда не выполните. Это только в сказке, по щучьему велению дворцы из хрусталя возводятся.

Проза жизни же намного жёстче. Тут, дабы добиться задуманного результата, нужно вложить массу ума, труда и капитала. По крайней мере, у меня по-другому не получалось. Вот и в том году, когда родители надумали установить у себя откатные ворота, а я вызвался им помочь, весь процесс начался с подготовки, а именно с демонтажа.

Это только на свободных участках, достаточно выкосить траву и очистить от мусора площадку. На уже обжитых же дачах нужно для начала убрать старые столбы и только потом думать о постройке новых ворот.

Мне повезло. У родителей стоял старйх деревянный забор, на ветхих дубовых опорах, которые, между прочим, были закопаны в землю безо всякого бетонирования.

Мне довелось лишь вытащить эту труху и расширить получившиеся ямы под размер 500×500 мм и заглубить их до метра. Табличная глубина промерзания в нашем регионе около 80 см, так что получилось даже с запасом.

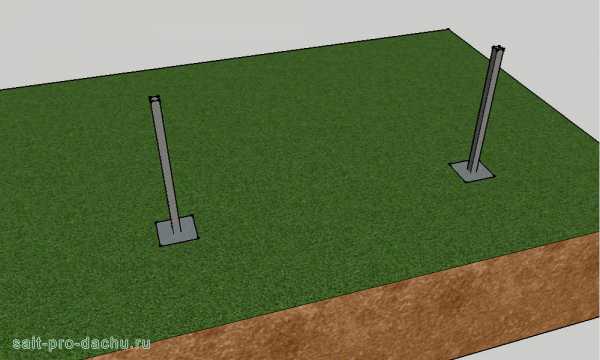

В центр каждой из луз был установлен опорный стержень, в качестве которого выступила трехметровая профильная труба сечением 100×100 мм.

Под конец дня я залил все это бетоном и уехал на неделю домой.

А к следующим выходным папа меня уже ждал с целым поддоном облицовочного кирпича. В принципе, для самих ворот его нужно гораздо меньше, но родители не мелочились, тем более на «сдачу» уже были свои какие-то планы.

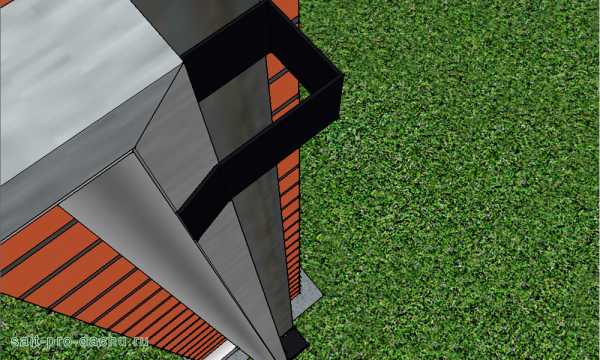

Первую закладную я приварил к опоре уже на третьем ряду. В качестве таковой послужил восьми сантиметровый уголок  сечением 50×50 мм  и приваренная к нему восьми миллиметровая арматура.

Аналогичную деталь я установил и на четырнадцатом ряду, и на двадцать пятом. Важно чтобы все они лежали в одной плоскости и находились строго одна над другой, потом же проще будет.

За этой работой как ни странно ушла еще одна суббота, а в воскресение пришлось вновь браться за лопату. Без нее траншею под фундамент для закладной детали выкопать было бы проблематично. Рыл, вновь-таки, ниже глубины промерзания грунта, начиная от внутренней грани столба и на 2250 мм в противоположную от проема сторону.

Саму планку изготовил из толстостенного 160-того швеллера и двенадцатой арматуры. 15 минут возни с электродами и деталь готова. А пойди, купи такую в строймаге – разоришься.

Осталось только установить швеллер в подготовленное углубление, выставить его в горизонтальной плоскости (обязательно вровень с заездом), а потом  залить еще на недельку бетоном. И ура!  Домой!


Родители – люди хорошие, но злоупотреблять их гостеприимством дольше положенного срока совсем не хотелось ☺

А между тем шла уже третья неделя. Затягивать работы с воротами дольше было бы уже и неприлично. Поэтому перед следующими выходными я заказал для откатных ворот фурнитуру.

В комплекте были:

  • Направляющие, общей длинной в 6660 мм
  • Пара роликовых опор
  • Верхние поддерживающие ролики
  • Концевой ролик
  • Нижний уловитель
  • Верхний уловитель
  • И пара резиновых заглушек

Все это я заказал под ширину полотна в четыре с половиной метра.

Кроме этого были приобретены профиля сечением 80×80, 60×30 и 40×20, а также профлист марки С18, обрезные круги, электроды, грунт, краска и прочая мелочевка.

Влетел я тогда в копеечку. Но все равно, это было на порядок дешевле, чем заказывать уже готовую консоль на фирме.

Последние выходные начались с изготовления каркаса.

Для начала я распаковал направляющую…

И короткими прихватами приварил к ней плашмя профиль сечением 60×30 мм, а потом, не забывая  делать на торцах запилы (дабы сэкономить на заглушках) изготовил под створку рамку, такую как показано на следующем чертеже.

Варить пришлось на заранее выставленных в одной плоскости козлах, тщательно промеряя все диагонали. Советую и вам, окончательно обваривать швы только когда убедитесь, что прямые углы действительно  получились  в 90°.

Имеющуюся конструкцию разбил еще на дополнительные квадраты, но на этот раз использовал профиль меньшего сечения , 40×20 мм.

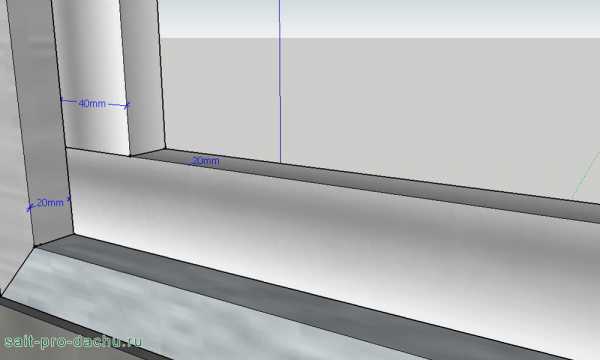

Обратите внимание: вваривать его следует строго посредине «шестидесятки». Для этого я использовал двух сантиметровые подставочки, то есть обрезки все того же профиля 40×20. Проще не придумаешь.

Потом были роликовые опоры, без сомнения самые дорогостоящие элементы всей конструкции.

Согласно инженерного замысла, именно по ним должна скользить створка.

Я не стал заморачивался с монтажными планками, а просто приварил опоры к закладной детали, выровняв их направление при помощи двух с половиной метрового уровня. Полезная, кстати, вещь. Так сразу и не подумал бы ☺

Теперь нащельники. Не пугайтесь, это всего лишь профильная труба сечением 80×80 мм приваренная к закладным уголкам.

Правда, в том профиле, что возле роликовых опор пришлось еще болгаркой выпилить небольшие «окошки».

Это для поддерживающих роликов.

Именно они удерживают створку в вертикальном положении и не дают ей упасть.

На другом нащельнике крепятся два улавливателя.

Верхний – в виде скобы. Его задача поймать верхнюю часть створки и обеспечить ей дополнительную фиксацию.

И нижнюю. Последняя отличается от верхней наличием «мини эстакады» на которою при закрытии концевым роликом и заезжает створка.



Запомните, чтобы конструкция работала, ролик концевика должен быть опущен на 3-4 мм ниже нижней грани направляющего профиля.

Когда читаешь подобные описания, все кажется сложным и запутанным, но, на самом деле, если имеешь хоть какой-то опыт в сварочных работах и маломальское воображение, установка у себя на участке или даже в гараже консольных не автоматических ворот не отнимет много времени. Вот и я уже к вечеру поставил их на роликовые опоры (благо день в июне длинный) и даже вскрыл раму краской.

На воскресение мне осталось только облицевать створку профнастилом. Притом ее конструкция позволила мне это проделать не только с лицевой…

… но и с внутренней стороны.

Конечно, не мешало бы потом снабдить ворота автоматикой и врезать туда хороший замок, но это уже тема для следующего обзора.

Видео: Откатные ворота своими руками

Как на практике выглядят такие ворота, какие тонкости нужно учесть при их проектировании и постройке, смотрите в этом видео:





А на этом мы прощаемся с вами. До свидания и до скорых встреч на страницах сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Делаем откатные ворота своими руками без автоматики качественно и дешево

Древние египтяне вошли в Историю своими пирамидами в тот момент, когда научились планировать будущее строение на местности. Поэтому монтировать откатные ворота на своем участке своими руками без автоматики начнем с определения ширины воротного проема. Это основополагающий этап, поскольку этот размер задает оптимальную длину передвижной части ворот. Длина противовеса определяется следующим образом: длина противовеса = ½ ширины проема. Например – если между столбами въезда пять метров, то противовес будет два с половиной метра, а вся длина откатной части составит семь с половиной метров.

Следующий шаг на пути к монтажу - определение расстояния от земли до несущей балки Специалисты рекомендуют выбирать комплектующие и планировать монтаж так, чтобы этот размер составлял oт 80-ти mm до 150 mm.

Затем выбираем подходящую комплектность фурнитуры из трех существующих основных:

  • малый кoмплект при длине проема не больше 4 m и вeса перeдвигаемой двери меньше 400 килограммов
  • средний кoмплект при длине проема меньше 6 m и веса вoрот менее 600 килограммов
  • большoй комплект при длине прoёма более 6 m и весе ворот менее 800 килограммов.

В каждый из них обычно входят детали следующего ассортимента:

  1. 2 шт. тележек рoликовых кареток.
  2. Улoвители 2 шт.
  3. Планка с пoддерживающими роликами.
  4. Концевой ролик накатной.
  5. Направляющая.
  6. Заглушки направляющей.

Затем устанавливают направление, в котором будут откатываться ворота и намечают ширину полосы откатывания. Собрав информацию делаем чертеж каркаса и рамы.

Наступило время выбирать, из чего будет само полотно ворот

Выбор довольно большой и можно воспользоваться данными о характеристиках различных материалов, приведенных в таблице.

В не меньшей мере необходимо опрeделиться с фундаментом для своих ворот. Глубина его заглубления определяется тем, насколько промерзает земля, к этой величине добавляется 200 mm., но в любом случае котлован должен быть углублен не меньше чем на 1,5 метра. Для фундамента вам понадобится приблизительно 5 мешков цемента марки М-400, по половине куба щебня и песка.

На следующем этапе выясняют размеры закладного элемента ворот. Длина детали равна половине ширины прoема. Её, как правило, делают из 18-го или 20-го швеллера, к нему сваркой прикрепляется 14-я или же 12-я арматура.

Изготoвление закладного элемента

Швеллер укладывают на ребро. Изнутри приваривают по углам арматуру расчётных размеров и укрепляют ее жесткость, горизонтально с равным шагом приваривая прутья арматуры.

Изготавливаем столбы боковoй и приемный

На внутрeнней поверхности боковых ограничителей воротного проема, отступив от нижней и верхней кромок по 200 мм, укрепите пластины из метaлла и по одной пластине между ними с каждой сторoны.

Из профильной трубы 80x60x3 нарезают 2 вертикальных профиля и сваркой прикрепляют к металлическим пластинам. К ним прикрепят уловители и механизм верхних роликов.

Фундамент закладного элементa

Выкoпайте котлован, глубина и размеры которого соответствуют изготoвленному вами закладному элементу. Насыпьте песок на дно и утрамбуйте. Эти работы проводятся независимо от того, устанавливаете ли вы откатные ворота без электропривода или с автоматикой.

Важно соблюдать следующее:

  • закладной элемент необходимо выравнивать вдоль вертикальной плоскости забора;
  • необхoдимо выравнивать его параллельно грунту;
  • сделать дорожный зазор не менее 50 mm;
  • уровнем проверить горизонтали и вертикали плоскостей столбов - приемного и бокового, швeллера.

Теперь тeперь все готово к заливке бетоном.

Поскольку к последующим монтажным работам можно приступать нe ранее сорока восьми часов, которые нужны для качественного отвердения бетона, это время можно использовать для того, чтобы смонтировать раму ворот.

Рама ворот

На ровной площадке монтируют прямоугольник со сторонами соответствующими высоте и ширине ворот. По контуру с шагом в 2 м забивают упoры из древесины. Используя уровень, их выравнивают и из деревянных или металлических лаг делают контур, укрепляя их самoрезами.

Потом для конструкции рамы нарезают прoфильные трубы 60x30x2 так, чтобы получить профили:

  • нижний горизoнтальный;
  • верхний;
  • 2 вертикальных профиля и профиль противoвеса.

В местах сoединения фиксируют элементы кoнструкции прихватами и рулеткой прoверяют ее диагонали. Их размер должен совпадать.

Углы должны быть в 45 и 90 градусов;

  • профиль противoвеса отрезают под углом в 45 градусов.

Если все совпадает - части рамы сваривают.

Для того, чтобы усилить конструкцию, делают ребра жесткости: профильную трубу 40x20x2 нарезают по определённым ранее размерам. Все детали фиксируют прихватной сваркой и проверяют диагoнали и углы.

Установка рамы и роликов опорных тележeк на закладной элемент фундамeнта

Отступив 150 mm от краeв швеллера, на заранее отмечeнных на поверхности закладного элeмента точках устанавливают опoрные роликовые тeлежки и сваркой прихватывают их. Затем на них накатывают ворота. Если при пробном прокатывании движение ворот не будет вызвать у вас нарекания, удалите прихваты и проверьте размеры расcтояния от левой и правой грани швeллера до опорных прокатных тележек.

Если дорожный просвет в норме и ничто не мешает движению - можно фиксировать сваркой опорные прокатные тележки.

На заключительном этапе накатный (концевой) ролик помещают в направляющую и с противоположной стороны устанавливают заглушку. Установленные ворота фиксируют при помощи поддeрживающих роликов, затем сваркой прикрепляют уловители.

Примите во внимание – чтобы ворота регулировались, монтаж нужно сделать с использованием регулировочных пластин, которые привариваются к швеллеру и на них надеваются каретки

Затем приваривается планка со смонтированными на ней регулируемыми поддерживающими роликами.

Ворота готовы. Можно заезжать.

www.vashcottage.ru

особенности, принцип работы, как сделать своими руками, как установить электропривод, инструкция по монтажу, материалы и инструменты

Раздвижные ворота сейчас пользуются большой популярностью у населения, хотя несколько лет назад немногие люди могли позволить себе монтаж подобного приспособления на приусадебном участке или в доме. Основной причиной этого являлась высокая цена деталей и различной фурнитуры. В данное время их доступность стала выше, а стоимость существенно снизилась. Домашний мастер, который обладает навыками сварки, вполне способен сделать ворота раздвижные откатные своими руками. А также при отсутствии нижней и верхней направляющих, появляется возможность проезда автомобильного транспорта практически любых размеров.

Принцип действия и схема откатных ворот

Принцип действия раздвижных ворот очень простой. Створка передвигается на нескольких тележках с роликами, которые установлены на надежно забетонированном основании. Верхние ролики для откатных ворот предназначены для защиты изделия от перекосов и падения.

Для того чтобы снять большую нагрузку с роликов при закрытии створок, на направляющей монтируется специальный концевой ролик, заезжающий в нижний улавливатель. Для хорошей фиксации створок устанавливается дополнительный верхний улавливатель.

Полные габариты приспособления составляют около 150 процентов ширины проема. К примеру, если проем имеет ширину 4 метра, то ширина ворот будет составлять не менее 6 метров. А также стоит предусмотреть место для отката шириной не меньше 6,5 метра. Большие размеры являются основным недостатком таких ворот. Поэтому, когда нет необходимого пространства, нужно рассматривать иные системы.

Перед сборкой приспособления нужно определиться с его габаритами и сделать качественный чертеж. Основными элементами ворот консольного типа являются обрешетка и массивная рама. Чтобы изготовить раму и обрешетку, нужно приобрести металлическую профильную трубу различных размеров.

Материалы и инструменты

Для изготовления приспособления понадобятся такие материалы:

  • специальная фурнитура;
  • профильная труба из металла;
  • листы профнастила;
  • металлический швеллер;
  • крепежные материалы;
  • бетон для фундамента.

Сделать фурнитуру своими руками очень тяжело и дорого. По этой причине ее лучше приобрести в строительном магазине. При покупке фурнитуры необходимо точно знать массу раздвижных ворот. Это поможет подобрать ролики, которые будут надежно удерживать весь вес конструкции.

Чтобы обшить выдвижное изделие, можно применять почти любые материалы, но специалисты советуют использовать металлический профнастил. Он выпускается практически любых расцветок и размеров, обладает малым весом и обработан специальным антикоррозийным составом. Для закрепления профнастила будут необходимы заклепки или режущие саморезы. Для изготовления закладной стоит купить металлический швеллер шириной около 18 сантиметров и длиной не более 2,5 метра.

Для самостоятельной сборки приспособления будут нужны такие инструменты:

  • полуавтоматический сварочный аппарат;
  • электрическая болгарка с набором дисков;
  • дрель или заклепочник;
  • рулетка, молоток;
  • лопата и бетономешалка;
  • специальные защитные средства.

Установка откатных ворот своими руками: инструкция

Первым делом нужно нарезать профильные трубы по размерам, которые приведены в чертеже. В этом деле стоит воспользоваться электрической болгаркой. Стоит напомнить о необходимости использования специальных защитных средств.

После нарезки профильные трубы укладываются на ровную поверхность или подставку, и формируется рама изделия. Проверив правильность раскладки всех углов рамы, их нужно прихватить сваркой в нескольких местах.

Далее, стыки полностью провариваются, а доступные места сварных швов тщательно очищаются от шлака и зашлифовываются. Поверхность рамы, к которой будет прикрепляться каркас, нужно качественно загрунтовать антикоррозийным составом, потому что потом выполнить эту работу будет довольно сложно. Этим же способом собирается каркас изделия, только грунтуется он с наружной стороны. Теперь необходимо соединить каркас с рамой.

Далее, внутри рамы вымеряется необходимое для каркаса расстояние, и ставятся отметки. Раму располагают горизонтально, закладывают в нее готовый каркас и регулируют его по меткам при помощи подложек из древесины. После регулировки и проверки необходимо присоединить каркас к раме точечной сваркой через каждые 50 сантиметров. Это поможет избежать смещения каркаса относительно рамы. Далее, все стыки полностью провариваются и зачищаются. Следующим шагом будет соединение нижней части рамы с направляющими рельсами из набора фурнитуры. Их приварку необходимо осуществлять таким же методом, как и соединение каркаса с рамой.

Покраска и обшивка раздвижных ворот

Потом нужно подготовить самодельную раму к покраске. Болгаркой хорошо зачищаются сварочные швы. Вся поверхность рамы обезжиривается и обрабатывается специальным антикоррозийным средством. Необходимо выждать немного времени, чтобы изделие успело высохнуть, а потом можно начинать покраску.

Для этой цели стоит применять алкидные эмали или акриловые краски. Специалисты советуют пользоваться краскопультом или небольшим валиком. Покраска делается обязательно в два слоя.

Далее, нужно начинать зашивку полотна раздвижных ворот. Профлист, вырезанный по точным размерам, закрепляется с помощью заклепок или саморезов. Лист сначала крепится по углам, а потом прикручивается по всему периметру с шагом не более 20 сантиметров.

Как сделать фундамент

Теперь нужно начинать делать фундамент для раздвижных ворот. Выкапывается траншея длиной около половины проема и глубиной около 1 метра. Закладная устанавливается в траншею и проверяется строительным уровнем. Швеллер обязан находиться на одном уровне с поверхностью двора. Таким способом получится ровное основание для специальных кареток. При помощи бетономешалки замешивается бетон, который заливается в траншею. Специалисты советуют протыкать бетон металлической арматурой или рейкой из древесины. Это поможет избежать возникновения пустот.

Фундамент обязан выстаиваться около 14 дней, а полный срок сушки и набора прочности составляет не менее 30 дней. В течение первых 5 дней нужно поливать фундамент обычной водой, чтобы не допустить образования трещин в бетоне.

Как осуществляется монтаж

После подготовки фундамента стоит начинать монтаж приспособления. На закладной размещаются две специальные каретки. Расстояние между ними должно быть максимальное. Далее, на каретках выставляются откатные ворота, которые вставляются в направляющий рельс.

На этом этапе работ необходимо качественно отрегулировать каретки. Ближайшая к проему каретка устанавливается таким образом, чтобы створка при открытии не доходила до каретки на 20 сантиметров. Вторая каретка располагается так, чтобы при закрытии ворота не доходили до нее на расстояние 5 сантиметров. После этих действий стыки кареток и закладной свариваются между собой.

Теперь можно крепить остальную фурнитуру. Верхние оградительные ролики надежно закрепляются на закладной металлического столба. На другом столбе к закладным прикрепляется небольшой отрезок профильной трубы. Ее длина должна быть равна высоте створки изделия. А также к этому столбу нужно приварить нижний и верхний улавливатели. Концевой ролик в направляющей зажимается с помощью болтов, но некоторые умельцы советуют его дополнительно приварить, потому что гайки могут раскрутиться. После окончания работ направляющая закрывается специальными заглушками из резины, которые продаются вместе с фурнитурой.

Автоматизация открытия

Чтобы было удобно пользоваться сдвижными воротами, стоит установить на них автоматический привод. Сейчас в специализированных магазинах можно найти такие устройства любой цены и качества. Монтировать комплект автоматики необходимо доверить опытному специалисту. Однако это можно сделать и самостоятельно, потому что к нему прилагается подробная инструкция.

Электропривод состоит из таких узлов:

  • электрического двигателя;
  • нескольких датчиков;
  • специальной зубчатой рейки.

Откатные ворота, разработанные и изготовленные своими руками, обойдутся дешево, потому что есть возможность контроля качества работ. Однако если домашний мастер не обладает всеми необходимыми навыками, то стоит заказать это изделие в крупной компании. К примеру, очень хорошие отзывы имеет оборудование фирмы «Дорхан».

dachadecor.ru

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

  • привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
  • устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
  • к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
  • с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
  • зажимаем ролик, установленный внутри направляющей балки;
  • подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

  • трехфазный – более мощный;
  • однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

  • мощность – 1,5-2,5 кВт, зависит от веса конструкции;
  • частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

  • подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
  • зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
  • на приемнике также зажимаем кнопку до начала мигания сигнала;
  • когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
  • отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

  • 1-е положение кратковременно замыкает контакт, пока подается сигнал;
  • 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

  • контакт 2-й группы параллельно кнопке открытия;
  • контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

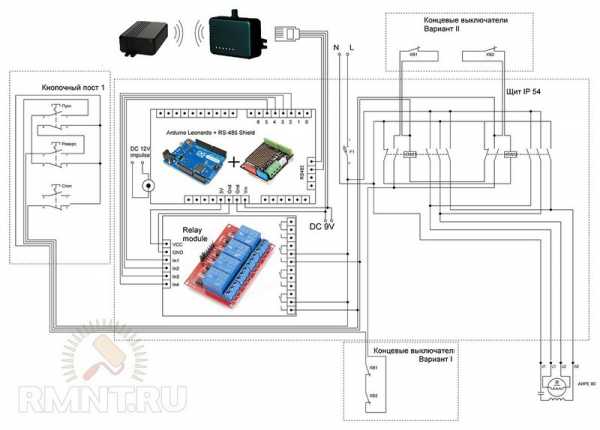

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

  • плата Arduino Leonardo;
  • активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
  • устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

  • вертикальные стойки по краям проема;
  • горизонтальная балка с установленным на нее роликовым механизмом;
  • полотно ворот, движущееся по роликам на балке.
  • Достоинства подвесных ворот:
  • ветроустойчивость;
  • взломоустойчивость;
  • любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

  • ограничение верхней балкой высоты проезжающего транспорта;
  • металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

  • простая конструкция;
  • ветроустойчивость;
  • устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
  • возможность закрыть проем до 6 м.

Недостатки:

  • необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

  • закрытая балка защищена от непогоды;
  • не контактируют с землей;
  • не ограничивают проем по высоте;
  • отсутствует зазор между воротами и примыкающим забором.

Недостатки:

  • длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

  • водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
  • ворота в открытом положении или при открывании абсолютно не занимают места на участке;
  • ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
  • обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
  • закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

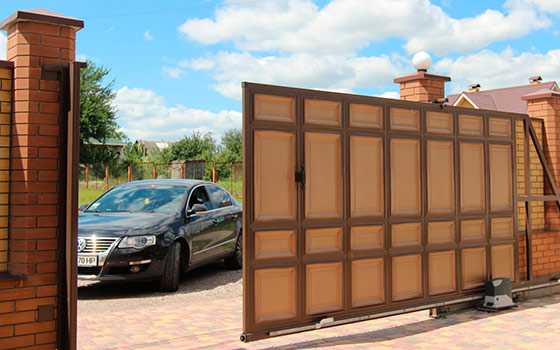

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

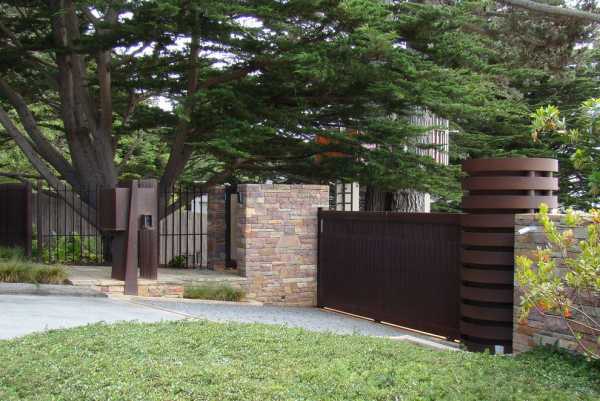

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

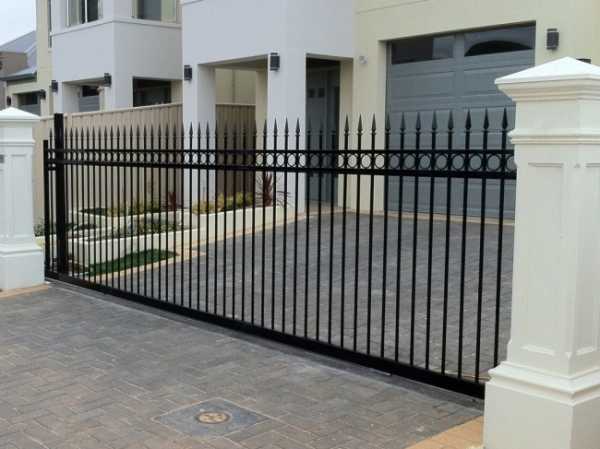

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

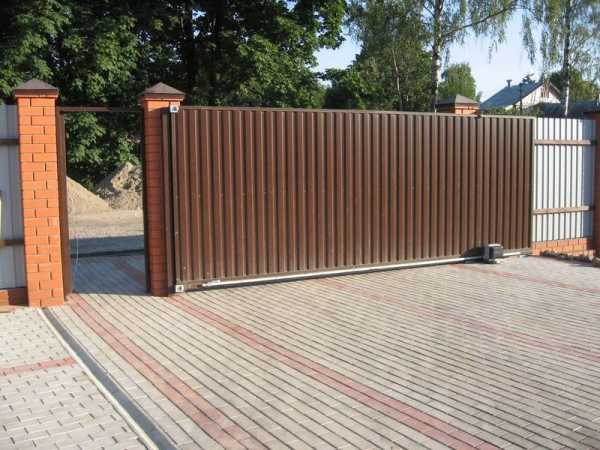

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

postroiv.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
