Откатные ворота своими силами: Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Самодельные откатные ворота своими руками

Содержание

• Преимущества самодельных откатных ворот
• План самостоятельного создания откатных ворот

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

• Подготовленные опорные столбы;
• Создание фундамента для конструкции;
• Проведение электропроводки под автоматику;
• Создание ворот;
• Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

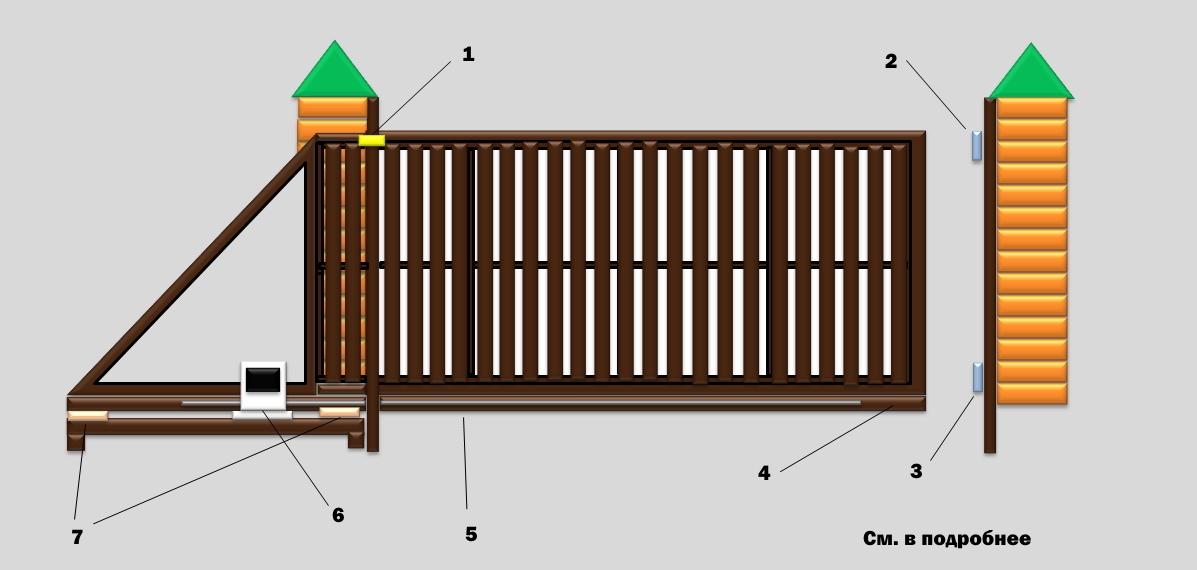

Откатные ворота — схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек.

Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

Откатные ворота своими руками — устройство раздвижных заграждений с фото и видео

Из всех разновидностей заграждений, которые используются для оформления гаражей или въездов на участок, откатные ворота имеют наибольшую популярность. Причина этому в первую очередь в том, что они позволяют экономить место, ведь створка в этом случае просто сдвигается вбок, а не вперёд или назад.

Ещё один значимый плюс – это возможность сделать откатные ворота своими руками, таким образом сэкономив на монтаже и обслуживании. Выполнить эту задачу достаточно просто, если у вас под рукой есть все необходимые инструменты и правильные инструкции.

Как происходит установка?

Чтобы сделать самодельные откатные ворота, вам необходимо будет пройти несколько этапов этого процесса:

• расчёты;
• устройство фундамента;
• изготовление каркаса;
• установка ворот;
• автоматизация.

Чтобы приступить к монтажу вам понадобится точно знать ширину и высоту их проёма. На основании этих данных рассчитывается количество материалов, расстояние отката, размеры фундамента. Чтобы не запутаться, лучше сделать чертёж расположения основных элементов. В этом вам помогут фото, видео и чертежи откатных ворот своими руками, которые можно найти в Сети.

После расчетов можно переходить к устройству фундамента, например, из бетона: в этом случае вдоль забора со стороны отъезда выкапывается яма глубиной примерно 2 м и длиной в половину проёма. В ней устанавливается закладная (швеллер с арматурой), которую горизонтально кладут у самого забора. Конструкцию, расположенную на одном уровне с дорожным покрытием, заливают бетоном до полного застывания (около 2 недель).

В это время можно заняться изготовлением каркаса раздвижных ворот своими руками из металлических труб, которые сваривают сначала по форме полотна, потом добавляют наклонные детали сбоку и приваривают обрешётку. Внизу к раме шахматным швом крепится направляющая.

Каркас самодельных откатных ворот устанавливается на закладную с роликами, и после его регулировки можно крепить такие элементы, как верхний и нижний ловители, ставить заглушки и нашить полотно (из дерева, профнастила или других материалов).

Делая откатные ворота своими руками, проверяйте ровность конструкции на каждом этапе, и тогда в результате вы получите надёжное и красивое ограждение.

Установка автоматики для откатных ворот

Система автоматического управления воротами позволяет открывать и закрывать их при помощи пульта дистанционного управления. Она включает в себя электропривод и зубчатую рейку. Продумать автоматизацию надо ещё на этапе заливки фундамента: вам понадобится сначала сделать проводку и вывести провода в точку, где будет установлен привод (обычно рядом с закладной). Затем зубчатая рейка крепится в нижней части каркаса ворот и при установке соединяется с приводом, который двигает рейку и таким образом сдвигает полотно.

При монтаже раздвижных (откатных) ворот своими руками важно учитывать, чтобы все элементы гармонично сочетались друг с другом, в идеале – были из одного набора. Такие комплекты вы можете найти на 1vorota.by: мы предлагаем только качественные материалы, которые идеально друг другу подходят. У нас же можно заказать и монтаж ворот, если вы не решаетесь делать его самостоятельно.

Как построить раздвижные ворота из рабицы — магазин America’s Fence

Установка ворот из рабицы на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно. Это практическое руководство из магазина America’s Fence Store научит вас основам установки ворот с проволочной сеткой.

Задача:   Изучив этот урок, вы сможете успешно измерять и устанавливать ворота из звеньев цепи.

Оборудование:  Набор торцевых головок, молоток, насадки, уровень и плоскогубцы.

Ключевые вопросы:

1. Как измерить ворота?
2. Как установить консольные ворота?
3. Как установить откатные ворота?
4. О каких наиболее распространенных препятствиях безопасности следует помнить при установке ворот?

Как измерить ворота?

Со всеми воротами убедитесь, что вы получили более одного измерения. Следуя горизонтальной плоскости, вам нужно будет измерить верхнюю и нижнюю часть ворот. Не позволяйте рулетке наклоняться или наклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры различны. Как правило, при строительстве ворот используется меньший размер. Четко сообщите эту информацию в своем исполнительном листе вскоре после установки сообщений.

Рулонные ворота:  измерьте внутреннюю часть стоек ворот и внутреннюю часть смежных стоек, которые будут поддерживать ворота в полностью открытом положении. Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

Консольные ворота: измерьте расстояние от внутренней части защелки до первой стойки ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте снаружи наружу стойки ворот или роликовых ворот. См. иллюстрацию.



Как установить консольные ворота?

  Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот. Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при скатывании вниз по склону. Чтобы установить консольные ворота:

1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Катки должны находиться примерно в 1 дюйме от земли. Поместите кусок рельса поперек двух роликов. Поместите уровень на рельс и отрегулируйте ролики вверх или вниз, чтобы рельс был ровным. Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскальзывали на уклон из-за уклона. Затяните ролики.
2. Установите два верхних консольных ролика, чтобы ролики захватили ворота, когда они будут установлены на место. Затяните ролики вручную.
3. Установите ворота на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (гусеница или труба 2,5 дюйма). Затяните ролики.
4. Прокатить ворота вперед и назад через проем. Если ворота застревают, возможно, вам придется поднять один из верхних роликов.
5. При необходимости отрегулируйте ролики так, чтобы ворота находились как можно ближе к земле, но не размещайте ролики ниже уровня земли или в земле. Зимой участки вокруг катков засыпаются снегом и замерзают.
6. Не копайте траншею, чтобы ворота полностью открылись. Опять же, зимой снег приморозит ворота на месте.
7. Полностью затяните все ролики после завершения окончательной регулировки.
8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить висячий замок.



Как установить откатные ворота?

  Рулонные ворота отлично подходят для помещений, где недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть ровная поверхность, чтобы ворота катились от наземных колес вдоль проема. Для установки откатных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу гусеницу, на 8-футовых центрах и использовали как минимум 2 ½” стойки Sch 40.
2. В откатных воротах используются два колеса, установленных на задней вертикальной опоре ворот. Эти колеса движутся по гусенице, установленной вдоль внутренней стороны забора.
3. Установите универсальные кронштейны для направляющих на расстоянии одного фута от нижней части ограждения и одного фута от верхней части ограждения. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже втулки гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддерживать столько 8-футовых гусениц, сколько требуется, чтобы привести ваши ворота к полному открытию, т. Е. 20-кратное открытие потребует трех длин гусеницы (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8” Sch 40, отрежьте гусеницу и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прижата между кронштейнами, чтобы мы не создавали шов для зацепления колес. После завершения у вас должны быть верхняя и нижняя дорожки, которые постоянно находятся на одинаковом расстоянии от одного конца до другого. Это важно для предотвращения заедания гусеницы задними колесами гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот из. Колеса будут примерно в одном футе от верхней и нижней части ворот. Колеса будут установлены на внешней стороне ворот, чтобы они могли двигаться поверх дорожки. Затяните рукой.
6. Установите двойную колесную опору как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместите ворота в проем так, чтобы оба задних колеса гусеницы находились над гусеницей, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с гусеницы, но направляющая не заедала во время движения по гусенице. Затяните колеса.
8. Прокатить ворота через проем. При необходимости отрегулируйте задние гусеничные колеса. Узел двойного колеса имеет болт регулировки оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
9. С помощью двух концевых лент, которые надеваются на стойку защелки, установите смещенный замок и защелку так, чтобы, когда ворота полностью закроются, выступ на защелке зафиксировался, зафиксировав раму ворот и позволив вам запереть защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса обратно на раме, чтобы ворота вошли в защелку.
11. Надежно закрепите все гайки и болтовые соединения, чтобы избежать смещения в будущем.

О каких наиболее распространенных препятствиях безопасности следует помнить при установке ворот?

Подъем. Ворота всегда тяжелые, большие и неуклюжие. Обязательно используйте хорошие методы подъема, большое количество рабочей силы или оборудования. Будучи неуклюжим, легко напрячь или вывернуть спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему во время установки петель, легкий ветерок или удар, и ворота падают на установщика внизу. Всегда используйте банджи-шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте банджи-шнур. Это позволит вам перемещать ворота внутрь и в сторону от роликов, не снимая шнур.

Порезы. Ворота имеют подвижные части. При регулировке ролика легко защемить палец консольным роликом.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности из-за резкого роста травм с годами. Следовательно, существует код UL 325, который регулирует установку автоматических ворот. При установке этих ворот легко защемиться в ролике, между штакетником и столбом или в проеме. Подробнее об этом позже.

© 2018 The American Fence Company. Все права защищены. Разрешено воспроизводить только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2023 The American Fence Company. Все права защищены. Разрешено воспроизводить только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.
