Генератор холодного дыма для холодного копчения


Здравствуйте! Я хочу рассказать как сделать очень простой генератор дыма для холодного, домашнего копчения. Конструкция генератора не потребует от вас много усилий или времени.
Я люблю копченые продукты, а если выбирать между горячим и холодным копчением, то выбор мой всегда лежит в пользу холодного. Но у каждого свои вкусы. Все это натолкнуло меня на создание этой нехитрой поделки. Хотя такие штуки можно купить и готовые, но я сделаю лучше и дешевле как мне кажется.
Я покажу вам два варианта. В обоих из них используется нержавеющая сетка. Можно взять и металлическую из обычной стали, но после первого же использования она покроется коррозией.
Теперь теория работы генератора дыма. Все очень просто: генератор - это всего лишь желоб из сетки, согнутый змеевиком. В этот желоб засыпаются опилки. Вот и вся конструкция.
Как использовать? С одной стороны поджигаем опилки. И они длительное время тлеют. Горение идет от одного конца желоба к другому концу.

Первый вариант генератора холодного дыма


Приступим! Берем сетку и вырезаем желоб как на фото.

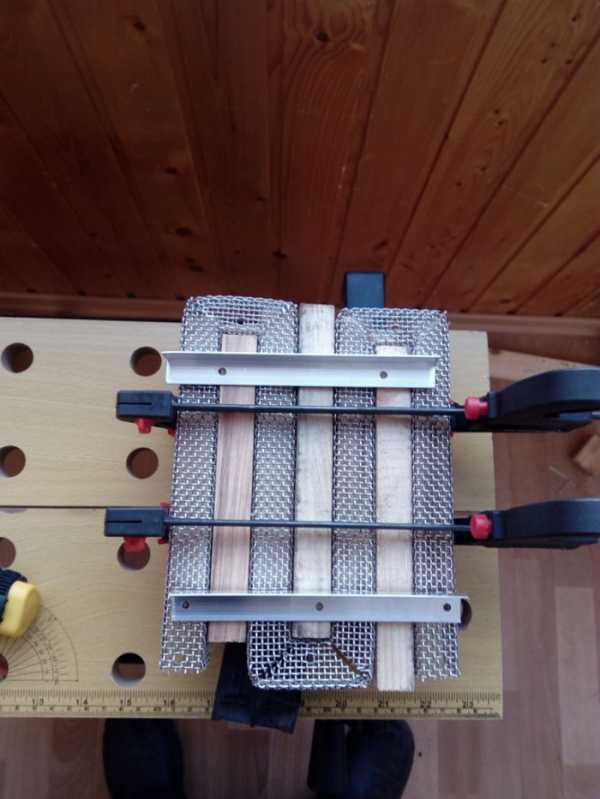

Для формовки желоба и расстояния между секциями я использовал деревянные бруски. Сетка отлично режется ножницами по металлу.

Все каналы крепятся к алюминиевому профилю саморезами.

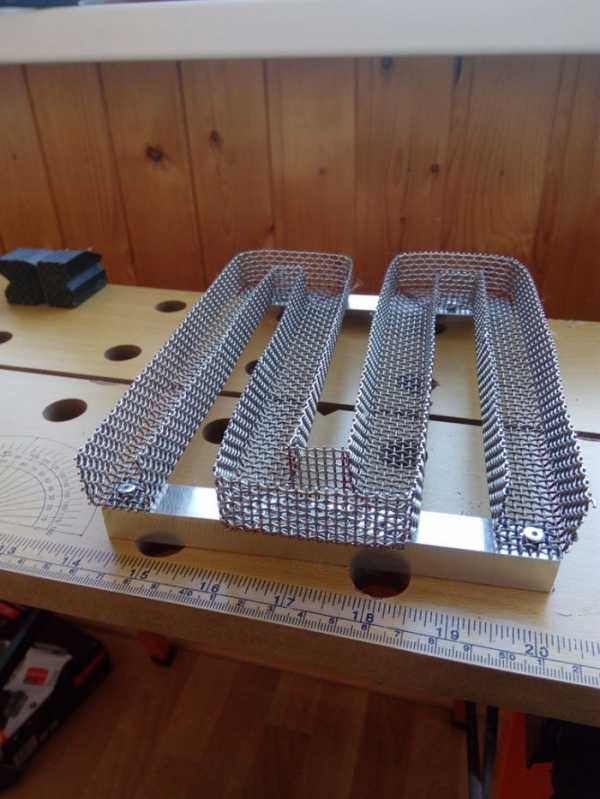

В конечном итоге вышло вот что:

Такой генератор будет обеспечивать дымом для копчения вашу коптильню около 5-6 часов непрерывно на одной загрузке.
Это была немного сложноватая конструкция. Ниже я покажу вам как сделать более простую.

Второй вариант генератора холодного дыма

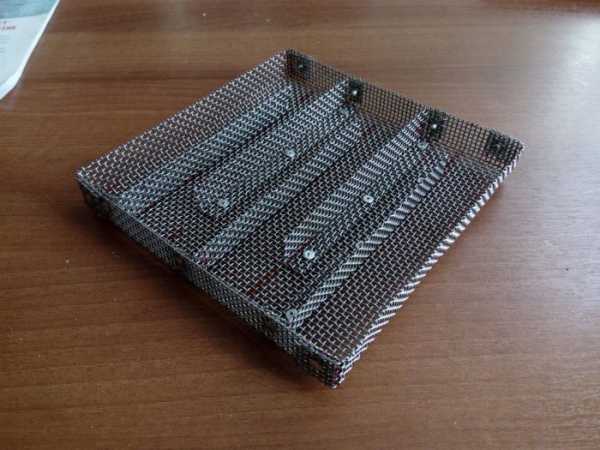

Итак, первым вырезаем из сетки квадрат и загибаем края.

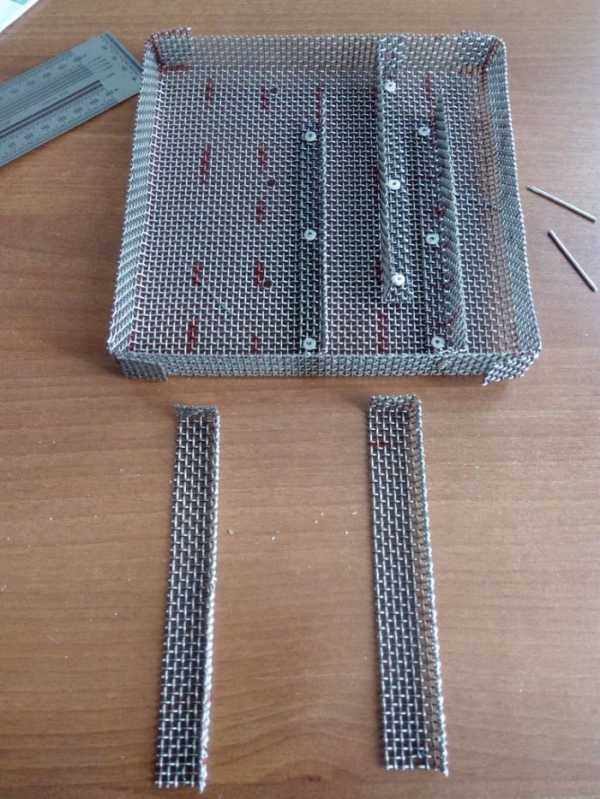

Затем вырезаем перегородки и приворачиваем в шахматном порядке.

Получился своеобразный лабиринт для прохождения огня при горении.

Несмотря на отверстия в сетки огонь не будет переходить между секциями. Но если это вдруг будет происходить, необходимо будет сделать двойные стенки перегородок.

Это более простая конструкция, которая потребует меньше времени на изготовления и самого материала.

Тестируем генератор дыма

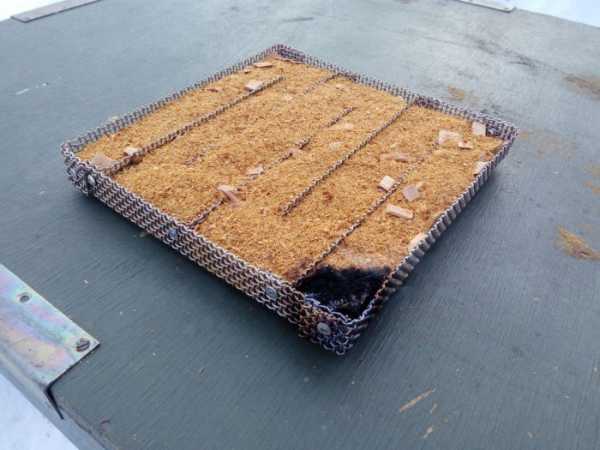

Пришло время испытать самодельный генератор. Засыпаем опилки и зажигаем с одного края.





Фотографии делались каждые 1,5 часа. Мой генератор дыма работал примерно 6 часов, без остановки. Я думаю, что он теоретически, может проработать и около 9 часов.
В общем, я доволен. Однако, мне не совсем понравилось количество дыма. Такие генераторы дыма предназначены для небольшого объема коптильни. Для более большего объема требуется несколько таких устройств.
Я надеюсь, что мой опыт будет полезен Вам. Спасибо за просмотр! Удачи!
Original article in English

sdelaysam-svoimirukami.ru

Дымогенератор для холодного копчения – как выбрать и настроить работу прибора

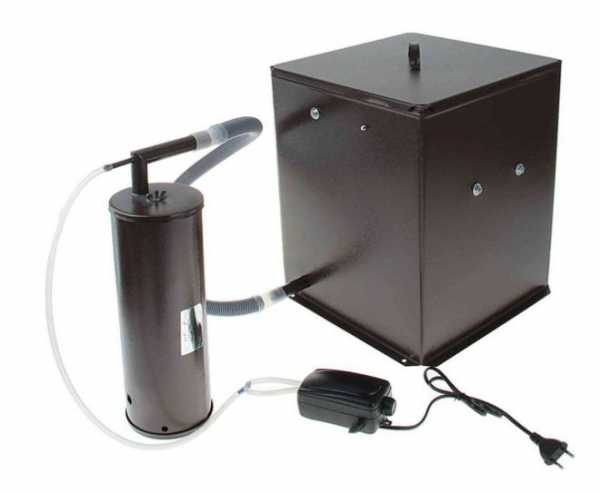

Любители копченостей могут приобрести дымогенератор для холодного копчения, который поддерживает процесс приготовления, за счет передачи дыма. Люди обрабатывают пищу дымом не одну сотню лет, уничтожая вредные микроорганизмы, предотвращая разложение органики и увеличивая срок годности продуктов. Рыба, мясо и грибы приобретают знакомый всем особенный приятный вкус и аромат.

Устройство дымогенератора для холодного копчения

Конструкция дымогенератора несложная. Основной источник дыма – стружка, щепа или опилки, которые медленно тлеют внутри генератора. Не стоит использовать опилки деревьев хвойных пород. Как правило, берется стружка из лиственных пород или фруктовые щепки. Простая конструкция дымогенератора для холодного копчения состоит из нескольких компонентов:

  1. Емкости, на дне которой выложен слой опилок или щепок.
  2. Съемной крышки, через которою периодически напускают дым.
  3. Отверстие для поджигания, располагающееся в нижней части.
  4. Шланга для подачи воздуха, который крепится сверху корпуса дымогенератора. С обратной стороны вставляется патрубок выхода. Из него дым попадает в рабочую камеру.
  5. Нагнетателя воздуха.

Размеры дымогенератора для холодного копчения

Считается, что размер шкафа для копчения не имеет ограничений. Однако, если маленький дымогенератор подключить к емкости рассчитанной на несколько тонн, это не даст желаемого эффекта. Нужно разумно соотнести мощность источника дыма с объемами шкафа, чтобы тот оптимально наполнился дымом. Коптильня холодного копчения с дымогенератором требует некоторой настройки перед запуском в работу.

В случае с заводскими моделями все просто: они имеют паспорт, в котором указан оптимальный объем. С самодельным генератором требуется экспериментировать. Трудно дать конкретные цифры соотношения объемов дымогенератора и шкафа, ведь производительность устройств разная. В большинстве случаев используют коптильный шкаф объемом 0,3 м2, хотя каждый подбирает его соотносясь с потребностями.

Дымогенератор для холодного копчения – принцип работы

Назначение генератора дыма для копчения – производство дыма и его подача в шкаф для копчения продуктов. Вследствие взаимодействия с полуфабрикатами, подвешенными в камере, происходят химические реакции, которые превращают маринованное мясо или рыбу в пригодный для приема в пищу продукт. Основной принцип работы основывается на запуске дыма в камеру через дымоход.

Виды дымогенераторов для холодного копчения

Для приготовления тех или иных продуктов, требуется использование разных технологий обработки дымом, так что в пищевой промышленности применяются разные виды дымогенераторов. Домашние модели при этом мало отличаются по способу производства дыма от стационарных промышленных, устанавливаемых в коптильных цехах. Различают 4 типа дымогенераторов:

  1. Электрические. Широко используются в промышленности, в силу своей практичности. Разогревают температуру в камере до 300℃ и автоматически отключаются. Щепки начинают тлеть и выдают дым температурой около 50℃. После охлаждения камеры, двигатель снова включается и температура восстанавливается. Так происходит непрерывный процесс копчения.
  2. Тлеющие. Принцип действия прост: после загрузки щепы шнековым механизмом в бункер она подается на электрическую спираль, которая выполняет роль нагревателя. Достигая температуры около 250°C, щепа тлеет и выделяет качественный дым, оптимальной температурой в 50°C.
  3. Эжекторные. Эжектор – трубка необходимая для создания тяги в дымогенераторе. Этот прибор различается по месту размещения. Эжекторы бывают нижние и верхние.
  4. Фрикционные. Основой являются электродвигатели, которые вращают цилиндр с прижатым сверху деревянным бруском. Работает сила трения, в результате этого процесса дерево разогревается и начинает выделять дым, который сначала попадает в дымоходный канал, а затем в камеру копчения.

Выбор дымогенератора диктуется технологией приготовления, конструкцией коптильни и требуемой производительности. В производстве популярен пассивный дымогенератор для холодного копчения. Он бывает двух разновидностей: лабиринтный и спиральный. Бытовой прибор способен на одновременное копчение около 15 кг продуктов. Спиральный дымогенератор для холодного копчения в большинстве случаев – портативные установки, которые удобно складываются в ящик для хранения до следующего копчения.

Какой выбрать дымогенератор для холодного копчения?

Выбирайте дымогенератор по этим критериям:

  1. Качество материала. Самый лучший дымогенератор для холодного копчения производится из нержавеющей стали толщиной больше 1,5 мм и прослужит долго.
  2. Удобная конструкция. Крышка дымогенератора должна сниматься без проблем. Деревянная не обожжет пальцы в то время когда нужно будет прочистить дымогенератор или подсыпать щепу.
  3. Дно легко снимается. Не требуется больших усилий, чтобы отсоединить его, ведь периодически это нужно делать для прочистки устройства.
  4. Все детали в наличии. Это необходимо, чтобы не искать отдельные аксессуары дымогенератора. Стандартно в комплект входят: компрессор, термоустойчивая трубка, трафарет, зажигалка, щепа, крепежные болты. Коптильную емкость лучше делать самому, ведь дымогенератор может задымлять пространство вплоть до 15 м3.

Как настроить дымогенератор для холодного копчения?

Важнейший момент в процессе копчения – регулировка силы подачи воздуха, позволяющая менять режим приготовления продуктов. Для больших коптилен мастера приспосабливают детали от холодильника и автомобильные компрессоры. Правильный дымогенератор для холодного копчения предполагает возможность регулировки воздушного потока, поступающего в камеру. Настройка интенсивности подачи воздуха в эжекторном дымогенераторе осуществляется следующим образом:

  1. Просверливается отверстие в стенке корпуса, снаружи наваривается труба для выпуска воздуха.
  2. С противоположной стороны корпуса высверливается еще одно отверстие для трубки меньшего диаметра. Она проходит сквозь весь корпус и выходит с другой стороны через выпускную трубу с небольшим зазором. Ее можно закрепить с помощью гайки, чтобы внутри корпуса регулировать длину.
  3. Когда подается воздух компрессором через тонкую трубку, дым в камере будет захватываться и выводиться наружу сквозь выпускную трубу. Сила отдачи дыма настраивается с помощью регулировки длины тонкой трубки.

Как улучшить тягу дымогенератор холодного копчения?

Реализовать это можно за счет простой схемы, когда чистый воздух извне внутри камеры смешивается с дымом и создается мощный поток. Подавайте воздух обычным бытовым вентилятором или компрессором через тонкую металлическую трубку или кусок трубопровода. Этот элемент выступает в качестве нагнетателя воздуха и фиксируется внутри газоотводной трубы дымогенератора. Такой нехитрый способ поможет улучшить силу тяги и реализовать даже холодное копчение с дымогенератором зимой.

Почему гаснет дымогенератор для холодного копчения?

Все опытные пользователи как один заявляют, что дымогенератор тухнет от того, что не хватает циркуляции воздуха в камере. Знающие люди выяснили, как разжечь дымогенератор для холодного копчения, так чтобы он не гас. Дело в том, что в трубках оседает мусор от сгоревших опилок и забивает отверстия. Нужно хорошо прочистить все, и устройство снова заработает, и не будет гаснуть. Кроме этого, стоит подавать воздух и осуществлять выход дыма сверху камеры.

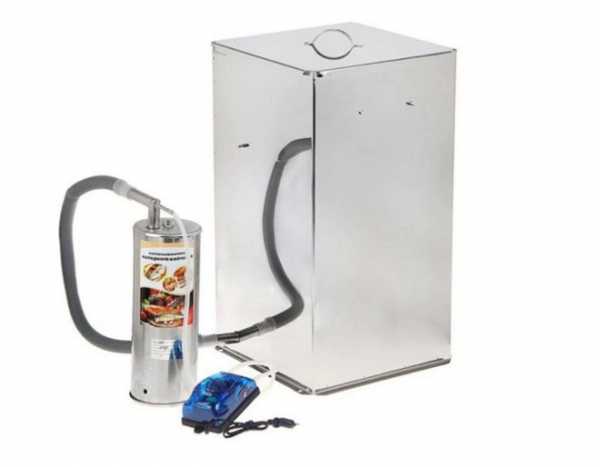

Лучший дымогенератор для холодного копчения – рейтинг

Для новичка будет непросто выбрать качественный агрегат, особенно если он в жизни никогда не коптил. Критерии выбора достойной модели представлены выше, а сейчас рейтинг дымогенераторов для холодного копчения за 2018 год. Три лучших бытовых модели:

  1. УЗБИ Дым Дымыч 01М. Лучший бюджетный аппарат для небольшого семейства. Вместительность – 32 л. Кроме этого, в конструкции предусмотрена установка двух решеток для укладки мелких продуктов или одновременного размещения двух крупных туш.
  2. УЗБИ Дым Дымыч 02Б 50Л. Более вместительная модель для нужд семьи из пяти человек и более. С ней можно заготавливать внушительное количество продуктов за один раз.
  3. Hanhi Zmei. Электрический тип дымогенератора. В использовании он максимально прост. Есть ручки, с помощью которых можно регулировать мощность для конкретного вида полуфабриката.



womanadvice.ru

Генератор дыма для холодного копчения своими руками

Маленькие коптильни, рассчитанные на небольшие порции продуктов, обычно представляют из себя ящик, в который и продукты, и щепа закладываются вместе. Щепа тлеет на дне ящика, а продукты лежат на решётках над ней. Такое решение самое простое, но подразумевает по факту только горячее копчение — продукты висят прямо над жаровней, и поэтому охладить дым сложно. Для холодного копчения нужен отдельный генератор дыма, конструктивно разнесённый с самой коптильной камерой. Генератор дыма для холодного копчения можно купить и в магазине, но эта статья про то, как сделать его своими руками. Чертежи в статье имеются, хотя это скорее эскизы, для лучшего понимания сути.

Как устроен дымогенератор

В общем случае это закрытая ёмкость, в которой тлеют древесные щепки или опилки. Поступление воздуха внутрь дымогенератора ограничено, поэтому щепки не могут загореться, они только тлеют, выделяя дым. Нагревается ёмкость как удобнее хозяину: это может быть газовая плита, электрические тены, дровяная печь или просто костёр. В последних двух случаях, конечно, не очень удобно регулировать температуру нагрева, а значит выход дыма, но в общем допустимо и так. В этой статье описан дымогенератор для коптильни, в котором щепа может просто поджигаться внутри, без всякого дополнительно нагрева снаружи.


Образующийся внутри дым через трубу отводится в коптильную камеру. По пути эта труба может проходить через какой-нибудь охладитель дыма. Вы можете сделать простой длинный дымоход, или закопать его в землю. Холодное копчение проводится при температуре 20-30 градусов, именно поэтому и нужен внешний дымогенератор.

Делаем корпус

Теперь посмотрим, как можно сделать такое устройство самостоятельно.

Для корпуса генератора дыма удобно использовать стальную трубу. (На этих коллажах вы видите два кустарных устройства, сделанные из жестяных банок, но они могут быстро прогореть, труба надёжнее.) Можно также взять старый огнетушитель, или газовый баллон, но в этой статье описывается самодельный дымогенератор именно из трубы, круглой либо прямоугольной. Диаметра трубы 80 – 100 миллиметров будет достаточно.

Для начала наглухо заварим у трубы днище стальной заглушкой. В самом низу дымогенератора нужно предусмотреть место, куда будет сыпаться зола, высотой, например, 3 сантиметра над этой заглушкой. Поэтому отверстие для розжига щепы и доступа воздуха сверлим чуть выше, например, на расстоянии 4 сантиметра от днища. Диаметра отверстия 7-10 миллиметров вполне хватит.

Иногда рекомендуют снаружи в нижней части устройства предусмотреть ножки для устойчивости. На этом чертеже они показаны. Нужны они конкретно для вас или нет, решайте сами.

Колосник

Дальше сделаем решётку-колосник, на которую будем насыпать щепки. Она должна располагаться чуть ниже отверстия для розжига. Это может быть круглый диск с отверстиями, или настоящая решётка.

Берём стальную трубку или пруток, сверлим в диске отверстие и привариваем его к прутку на расстоянии 3 сантиметра от конца. Эти 3 сантиметра и будут объёмом для сбора золы. Обратите внимание, что пруток должен проходить через диск не по центру, а чуть сбоку. Это показано на верхнем рисунке. Зачем это надо, объясняется ниже.

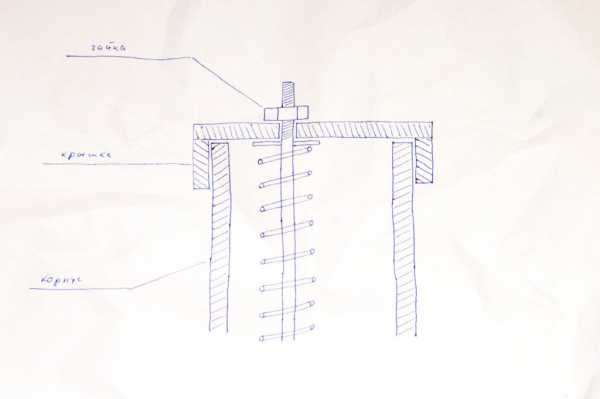

Часто рекомендуют на пруток надеть стальную пружину, см. чертёж выше. Она нужна для того, чтобы вдоль прутка образовался проход для дыма из нижней части массива щепы. Особенно это актуально, если используются мелкие опилки, то есть когда выход дыма может быть затруднён. Если вы собираетесь использовать крупную щепу, то пружиной можно пренебречь.

Верхняя крышка

Её можно сделать из отрезка трубы чуть большего диаметра. Или, если вы делали корпус вашего дымогенератора из прямоугольной трубы, то можно сварить крышку из квадратных кусочков металла. Постарайтесь, чтобы крышка прилегала к корпусу плотно. Чем меньше через неё проходит воздуха внутрь, тем лучше.

В крышке сверлим отверстие, чтобы пропустить сквозь него центральную стойку (на которой пружина). Полезно на верхнем конце стойки нарезать резьбу, и тогда можно будет перед началом копчения крепить крышку гайкой. Ещё раз скажем, что пружина нужна только для того, чтобы щепа не прилегала плотно к стойке, и вдоль неё был проход для дыма. Если хотите, можете обойтись без неё.

Эжектор

Это, пожалуй, самая важная деталь дымогенератора. Зачастую дым, образующийся в нём, не просто валит оттуда, как из самовара, а извлекается с помощью компрессора (о котором ниже). Эжектор как раз для этого и служит.

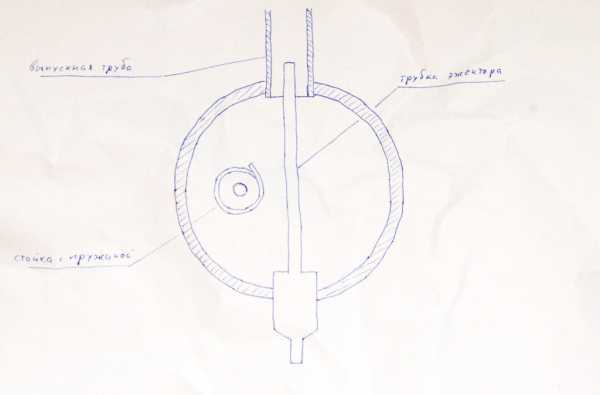

Как устроен простейший эжектор должно быть ясно из рисунка.

В стенке корпуса дымогенератора сверлится отверстие, на которое снаружи наваривается выпускная труба. С другой стороны корпуса сверлится ещё одно отверстие, в котором закрепляется ещё одна трубка меньшего диаметра, чем первая. Как видно на чертеже, она проходит насквозь весь корпус точно по диаметру, и входит внутрь выпускной трубы с некоторым зазором. Будет замечательно, если вы закрепите тонкую трубку не намертво, а например с помощью гайки, чтобы можно было регулировать её длину внутри корпуса.

Теперь если в тонкую трубку подавать воздух от компрессора, то дым, заполняющий корпус, будет захватываться им и уноситься наружу через выпускную трубу. Если есть возможность регулировать длину тонкой трубки, то вы сможете настроить ваш генератор на максимальную отдачу дыма.

Теперь понятно, зачем центральная стойка должна быть не по центру, а смещена в сторону.

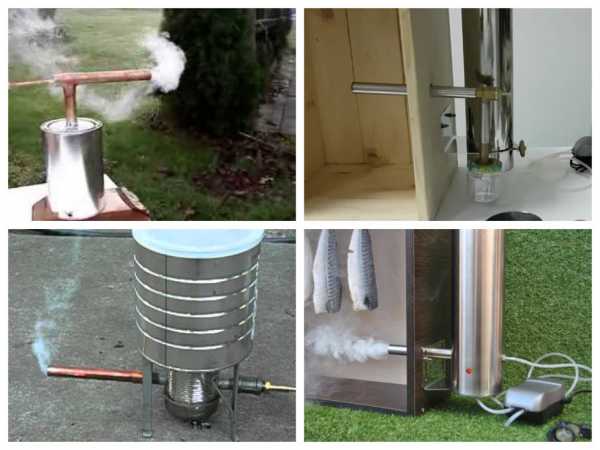

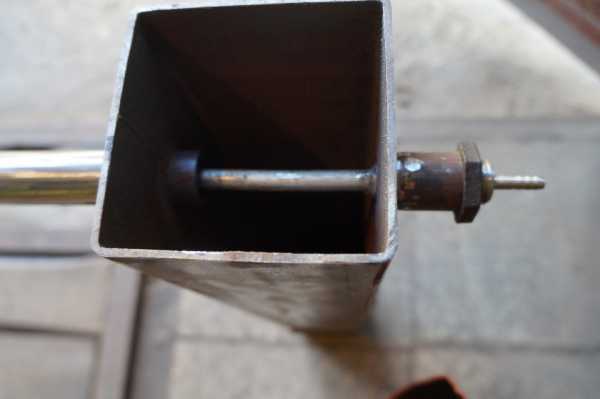

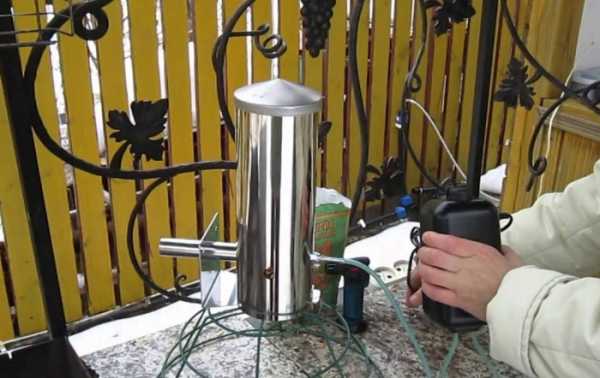

Вот как это выглядит вживую:

Где расположить эжектор, сверху или снизу корпуса? На этот счёт однозначных рекомендаций нет. То есть, кому как удобнее. В зависимости от конструкции коптильной камеры, рядом с которой будет стоять ваш дымогенератор. Но по опыту известно, что верхнее расположение предпочтительнее – генератор будет менее капризен и не будет часто тухнуть.

Компрессор

Проще всего в качестве компрессора использовать насос для вентилирования аквариума. Купите его заранее вместе с пластиковыми трубками, и вам будет ясно, какого диаметра металлические трубки нужно будет использовать для эжектора.

Можно, однако, сделать компрессор самостоятельно, например, из кулера от компьютера. Возьмите пластиковую бутылку, вырежьте в её донышке отверстие и вставьте туда кулер. А в крышку бутылки можно вклеить патрубок, на который будет надеваться трубка, идущая к эжектору.

Как работать

Порядок работы с дымогенератором простой:

  • снимаете крышку,
  • насыпаете внутрь щепу,
  • присоединяете трубки эжектора,
  • закрываете крышку,
  • поджигаете щепу внутри с помощью, например, паяльной лампы или газовой зажигалки,
  • включаете компрессор и ждёте, когда из выпускной трубки пойдёт дым.

После окончания работы:

  • разбираете всю конструкцию, отсоединяете трубки,
  • вытаскиваете центральный стержень с колосником,
  • вытряхиваете золу и всё чистите,
  • угощаетесь вкусностями из вашей коптильни. 🙂

nashdymok.ru

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» - спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

  1. Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!

  2. Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.

  3. Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.

  4. Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.

  5. Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.

  6. Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.

  7. Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.

  8. Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.

  9. Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.

  10. Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by

Дымогенератор для холодного копчения

Коптить скоропортящиеся продукты люди научились давно. И сегодня этот способ консервирования очень популярен. Существует два способа копчения: горячий и холодный. В первом случае огонь и дым располагаются в камере, где происходит и само копчение. То есть, камера сгорания и основная камера – это один и тот же резервуар. Холодное копчение – это когда обе камеры являются отдельными элементами коптильни, и соединяются они трубопроводом, по которому движется дым из одной части в другую. Для горячего копчения нет необходимости изготавливать оба элемента и промежуточный трубопровод, поэтому этот вид консервирования более легкий в плане изготовления и сборки частей коптильной установки.

Но срок хранения продуктов после горячего копчения небольшой по сравнению с холодным видом обработки. Поэтому многие выбирают именно второй вариант – холодное копчение. Коптить по этой технологии несложно, но можно увеличить эффективность процесса, если установить в коптильне, как ее неотъемлемую часть, дымогенератор для холодного копчения. Что собой представляет этот агрегат?

Дымогенератор для коптильни – это устройство, объединяющее в себе два элемента: камеру сгорания и трубопровод, соединяющий ее и камеру, куда развешиваются для копчения продукты. Оно может быть огромным, может быть небольшим. Все зависит от размеров самой коптильной установки. На бытовом уровне для этого используются маленькие агрегаты, в которые засыпаются опилки или небольших размеров древесная щепа. В камере сгорания ее поджигают, и там же происходит ее тление и выделение дыма. При этом дым, проходя по промежуточному трубопроводу, должен остыть и входить в основную камеру коптильни с небольшим давлением.

Давление создает компрессор для дымогенератора. Если устройство делается своими руками, то чаще всего умельцы используют для этого обычный компрессор, который применяется для подачи воздуха в аквариумы. Приборчик небольшой, маломощный, дешевый, с большим сроком эксплуатации, но его достаточно, чтобы обеспечить необходимым давлением коптильный аппарат.

Внимание! Использовать для холодного копчения мокрые продукты нельзя. Потому что дым будет просто растворяться во влажной среде и не работать как консерватор.

Разновидности дымогенераторов

Дымогенератор для холодного копчения – это многоплановая конструкция, которая имеет большое количество разновидностей. Но есть три основные схемы, которые обычно используют для создания данного устройства. Поэтому необходимо рассмотреть их по отдельности, и выявить, какой лучший.

Правда, необходимо учитывать тот факт, что все варианты похожи. А именно, в их конструкции присутствуют одни и те же элементы.

  • Источник тепла и дыма.
  • Камера, где этот источник образуется.
  • Сеть, по которой дым перемещается в камеру копчения.
  • Система охлаждения дыма.

Первая конструкция

Это самый простой вариант. По сути, необходимы две емкости. Одна будет заполняться опилками или щепой. В ней же сделано отверстие, к которому приварен патрубок. Вторая – и есть коптильня, в которую вешают продукты. В ней же, как и в первой, делается отверстие с приваренным патрубком. Если в первой камере патрубок приваривается сверху, то во второй снизу. После чего оба патрубка соединяются между собой шлангом, гофрой или трубой.

Камера сгорания устанавливается на открытый огонь. В виду отсутствие внутри кислорода топливо не горит, а тлеет, образуя большое количество дыма. По трубопроводу под действием тепла дым перемещается в основную камеру коптильни.

Скажем прямо, не самый лучший дымогенератор для копчения, потому что очень сложно контролировать, таким образом, сам процесс консервирования продуктов. Это в основном зависит от того, что внутрь камеры сгорания сложно добавлять сжигаемое топливо. Для этого придется все время открывать его и подбрасывать дровишки. А так как процесс копчения может иногда продолжаться не один день, то сложно и неудобно будет все время присматривать за опилками: сгорели они или нет.

Кстати, такие дымогенераторы сегодня еще продаются, как самый дешевый вариант. Обычно они снабжаются гофрированными трубами, с помощью которых можно изменять место установки и дымогенератора, и камеры копчения. При этом учитывается длина гофры. Чем она больше, тем интенсивнее происходит охлаждение дыма.

Вторая конструкция

Эта коптильная установка с дымогенератором, который в своем составе имеет блок управления. Уникальная разработка, с помощью которой можно контролировать и процесс тления топлива, и процесс копчения. При этом внутри дымогенератора установлен электрический элемент, который поджигает опилки. То есть, нет необходимости сложно, используя спички, зажигать щепу. Как показывает практика, на это уходит немало времени, особенно, если опилки и щепа не очень сухие.

Есть модификации таких дымогенераторов для копчения, которые поджог производят за счет электрической спирали. Такие нагревательные элементы стоят на электрических плитках. Так вот в процессе работы спираль все время горит, тем самым поддерживается горение древесного топлива.

По своей конструкции это небольшой аппарат, который с коптильней соединен гофрированным металлическим шлангом (трубой). Именно блок управления облегчает работу установки, плюс, дает возможность полностью контролировать холодное копчение.

Третья конструкция

Третий тип дымогенератора для холодного копчения – это установка, изготавливаемая своими руками. Здесь огромное количество модификаций, конструкций и схем. Главное – выбрать тот, который будет легко и дешево собрать. К примеру, обычный молочный бидончик, в крышке которого уже просверлено отверстие под ручку. Это отверстие и станет выходом для дыма. То есть, снимается ручка, и отверстие готово.

Чтобы собрать такой дымогенератор для холодного копчения, необходимы дополнительные детали. А именно:

  • Тройник – фитинг для сборки трубопроводов.
  • Переходник от трубы на шланг.
  • Два сгона.
  • Две зажимные гайки под диаметр сгона.
  • Компрессор от аквариума.

На верхнее отверстие тройника накручивается сгон, на вторую резьбу сгона накручивается гайка. Этой резьбой сгон вставляется в отверстие крышки бидончика. С обратной стороны устройство зажимается второй гайкой. На одно из свободных отверстий тройника накручивается второй сгон. К нему будет подсоединяться шланг, который закрепится металлическим хомутом. На второй свободное отверстие вкручивается переходник, на который также будет надет шланг от компрессора (он обычно приходит в комплекте с прибором).

Может случиться так, что компрессор при такой конструкции будет задувать воздух в саму камеру сгорания топлива. Поэтому рекомендуется добавить в комплект дымогенаратора для копчения медную трубочку длиною чуть больше половины длины тройника. Ее вставляют со стороны переходника. Таким образом, удлиняется проход, по которому движется воздух от компрессора. Конец трубочки располагается за отверстием в камеру сгорания, так что поступающий из нее дым дополнительно тянется воздушным потоком и им же охлаждается.

Очень простая установка, не требующая применения каких-либо инструментов. Все делается руками. Сам дымогенератор работает хорошо и эффективно. Конечно, это не единственная конструкция. К примеру, еще одна простая модель – это муфельная модификация. По сути, это цементная или асбестовая труба, вокруг которой намотана электрическая спираль. Сверху спирали наматывается стеклоткань в качестве изолятора, и все конструкция помещается в цилиндр из жести. Внутрь закладывается топливо, которое под действием включенной в сеть спирали начинает тлеть. Нагревается татой дымогенератор быстро, отсюда и его эффективность.

Заключение

Итак, вот три позиции. Как можно сказать, что какой-то лучше из дымогенераторов для холодного копчения, а какой-то хуже. Первый прост в исполнении, но с его помощью сложно контролировать процесс тления топлива. Второй, наоборот, контролирует все происходящие в коптильне процессы, но очень дорогой. Третий вроде бы и прост, и дешев, но его придется делать своими руками, что тоже не всегда возможно. Ведь не все потребители умельцы. Поэтому каждый выбирает для себя свой дымогенератор. В любом случае выигрыш есть, потому что данные установки дают возможность в домашних условиях коптить мясные и рыбные продукты.

bouw.ru

Дымогенератор своими руками

Многие производители делают копчености с применением «жидкого» дыма и других химикатов, которые не коптят мясо по-настоящему, а лишь придают ему специфический запах и привкус. Такой способ имеет мало общего с традиционным копчением. Для приготовления деликатесов используют качественное сырье и проверенные временем технологии.

Продукты, приготовленные холодным копчением, хранятся очень долго и сохраняют неповторимый дымный вкус. Сделать такие лакомства можно и дома, единственное что понадобится – установка для дыма. Стоит такая установка недешево, можно существенно сэкономить, собрав дымогенератор своими руками.

Назначение устройства

Дымогенератор – устройство, в котором рыба и мясо долгое время пропитываются дымом. Чаще всего дымогенератор для холодного копчения приводится в работу газом. Струя топлива подается на коптильные полости под большим напором.

Устройства для копчения отличаются размером коптильни, продолжительностью работы и объемом производимого дыма. Если вы планируете производить деликатесы для себя и семьи – будет достаточно небольшой установки. В дымогенератор можно закладывать до пяти килограмм мяса или рыбы единовременно.

Внимание! Установка камеры требует специального места. Лучше обустроить площадку самостоятельно. Главное условие для монтажа – естественный уклон грунта.

Дымогенератор своими руками

Для того чтобы сделать дымогенератор для холодного копчения своими руками можно посмотреть готовые чертежи.

Они помогут во время работы. Схема дымогенератора будет служить помощником на протяжении всех этапов сооружения конструкции.

Все они имеют цилиндрический корпус из металла. В него укладывают твердое топливо, где оно тлеет. Именно благодаря медленному прогоранию щепы в корпусе образуется обильный дым. В качестве топлива для дымогенератора используют разные древесные включения: яблоню, грушу и другие породы.

Чтобы щепа горела медленно, ее необходимо особым образом уложить. Для розжига сырья в нижней части корпуса монтируют отверстие.

В топке дымогенератора образуется дым. Процесс может проистекать двумя разными способами:

  • В корпус дымогенератора медленно поступает поток воздуха, благодаря которому топливо тлеет. Заслонка на окошке конструкции позволяет регулировать уровень подачи кислорода.
  • В конструкции устраивают две камеры. Под коптильной камерой устанавливают место для топлива, а на металлический поддон снизу укладывают топливо. Благодаря такому расположению в верхнюю камеру корпуса поступает дым.

В камере копчения мясо располагают на разных уровнях. Наполняясь дымом, резервуар и продукты в нем пропитываются запахом. Важно тщательно отслеживать этот процесс. Облегчить копчение помогут газовые и электрические топки.



Важно! Чтобы продукты горения не испортили вкус деликатесов на корпус дымогенератора устанавливают специальную отводную трубу.

Способы охлаждения генератора

В процессе холодного копчения, что понятно из названия, необходим холодный дым. Однако изначально в процессе горения образуется теплый дым, поэтому его остужают. Соорудить дымогенератор для коптильни холодного копчения своими руками можно довольно быстро. Для этого заранее составляется чертеж и инструкция.

Водяное охлаждение

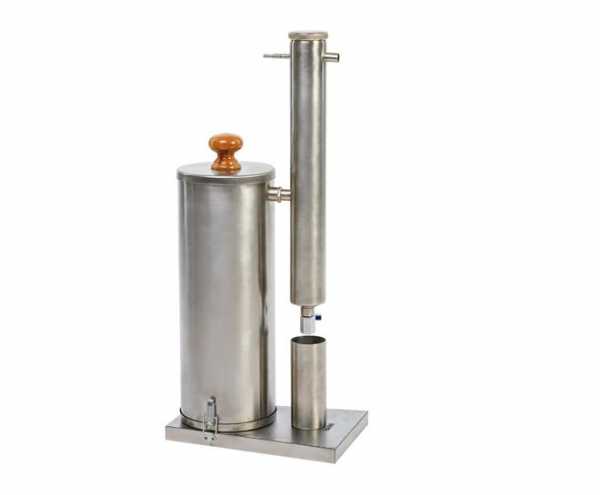

Чтобы сделать дымогенератор для копчения своими руками, работающий на водяном охлаждении, необходимо два резервуара. При этом один из них располагают внутри второго. Во внешнем сосуде движется вода, для снижения потребления уменьшают степень подачи.

Внутренний сосуд для воды охлаждает дым. Касаясь его холодных стенок, поток остывает. Для качественного равномерного дыма необходим регулярный напор воды.

Воздушное охлаждение

Сам процесс охлаждения осуществляется за счет теплообмена дымогенератора. Плюс такой установки – низкая стоимость и простое устройство. Змеевик дымогенератора может иметь любую длину и диаметр.

Совет! Лучший материал для охладительной трубы – металл с высокой теплопроводностью.

Для экономии змеевик установки располагают вокруг топки. Нужна хорошая циркуляция воздушных масс, иначе горячий корпус не будет давать остывать дыму.

Сборка дымогенератора

Чтобы сконструировать дымогенератор для холодного копчения своими руками понадобятся чертежи.

Для сооружения понадобится выбрать материалы:

  • профильная стальная труба для подачи дыма с диаметром 2-5 см;
  • трубы квадратного или круглого сечения;
  • гофра или металлический рукав для выходной трубы;
  • тройниковые переходники;
  • компрессоры;
  • электропроводка.

Для сборки необходимо сварочное оборудование и болгарка. При монтаже дымогенератора нужно учесть следующие нюансы:

  • Если дно конструкции снимается, дверцы по бокам корпуса не делают;
  • Крышка на верхней части корпуса не оснащается вентиляцией и другими отверстиями, на ней монтируют специальные отпорные конструкции;
  • Наверху установки устанавливают отвод дыма, приваривая штуцер перпендикулярно к стене.
  • Нарезают резьбу фитингов дымогенератора.
  • Как только будет установлена дымоходная часть, подключают тройниковый элемент.
  • Магистраль компрессора прикрепляется к патрубку.
  • Вентилятор заменяется кулером от компьютера.

Тройник необходимо монтировать на крышке. Важно, чтобы целостность стенок не была нарушена.

Важно! Чтобы придать агрегату стойкость, книзу изделия приделывают стальные ножки.

Конструкция может быть комбинированной. Часть деталей в этом случае приобретают в магазине, часть – выполняется из подручных материалов. Такая установка может храниться в подвале или гараже. Объем емкости напрямую влияет на количество продуктов, которые могут в ней коптиться.

Устройство работает таким образом:

  • Прибор монтируют на жаропрочную основу. Обычно это бетонная плита.
  • Конструкция довольно быстро нагревается.
  • В емкость помещают около 0,8 кг опилок.
  • Крышка конструкции закрывается.

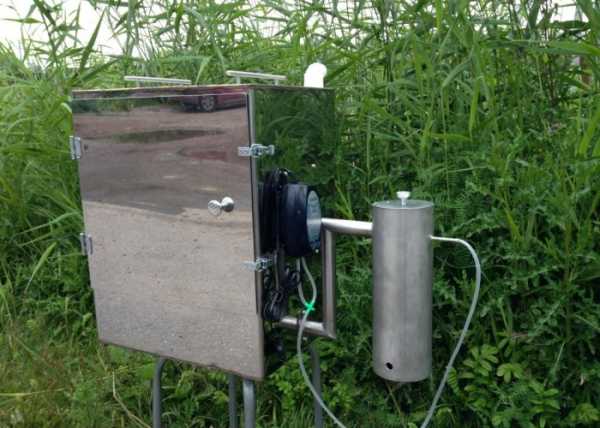

  • К ней подключают компрессорный патрубок, а дымоход соединяют с коптильной камерой.
  • Топливо поджигают через боковое отверстие.
  • Включают вентилятор.

При помощи термометра можно определить температуру в дымогенераторе. Во время сооружения такой конструкции используются материалы, которые находятся под рукой. Для выполнения коптильни своими руками могут пригодиться кастрюли и похожие цилиндрические емкости. Дымоотвод изготовлют из любой трубы, которая окажется под рукой. Такая установка может эксплуатироваться без вентилятора. Тяга при этом окажется более слабой.

Если имеется множество подручных материалов, а также опыт создания подобных конструкций, соорудить дымогенератор для холодного копчения не составит труда.

Особенности сборки дымогенератора

Чтобы в устройство постоянно подавался воздух, устанавливается насос. Если его нет, с задачей может справиться компрессор для аквариума. Домашний вентилятор тоже может быть использован для этой цели. Необходимо только соединить источник воздуха с бутылкой из пластика. Теперь элемент можно считать готовым. Устройство дымогенератора является довольно простым, однако, оно требует особого внимания.

Основное отличие устройства для копчения – для топлива ему подойдет древесина практически любой породы. От сосны и ели придется отказаться, поскольку в них содержится много смол, перебивающих запах блюда. Насколько крупной будет щепа, не имеет значения. Однако если в качестве топлива для дымогенератора используются достаточно мелкие опилки, следует дополнить конструкцию – установить пружину, через которую будет проходить дым сквозь слой опилок.

Для конечного результата очень важна температура дыма в дымогенераторе. От этого показателя зависит аромат и внешний вид продуктов. Многие модели дымогенераторов позволяют регулировать температуру по своему усмотрению. Можно уменьшать или увеличивать длину патрубка. Для основной коптильни можно выбирать различные изделия. Установка и подключение компрессора для дымогенератора своими руками – довольно сложный процесс, который стоит доверить специалисту. Разобраться, как сделать дымогенератор, можно в процессе подготовки материалов.

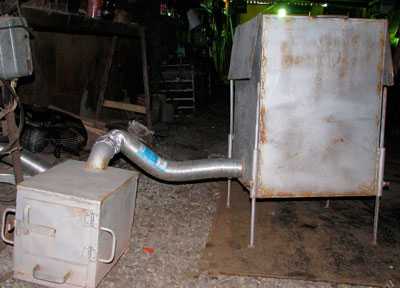

Нередко для коптильни дымогенератора используют газовый баллон. Также пригодится металлическая бочка. Для холодного копчения можно приспособить неработающий холодильник. Это обусловлено тем, что такие конструкции довольно плотно закрываются. Они отлично изолированы и могут поддерживать внутри себя определенную температуру.

Как видно соорудить дымогенератор холодного копчения своими руками не так сложно, как может показаться. Понадобится лишь свободное время и собственная фантазия. Выполняются такие сооружения практически из подручных материалов.

Для понимания процесса создания дымогенератора лучше посмотреть видео, в котором представлен уже сделанный демогенератор.

fermilon.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
