Печь для бани из металла своими руками: чертежи, фото, видео

Металлических печей для бани в продаже много, но  хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Содержание статьи

• 1 Печь из металла для бани и сауны — в чем разница
• 2 Самодельные печи для русской бани
  • 2.1 Каменка: какого размера и где
  • 2.2 Чертежи самодельных банных печей из металла
• 3 Как сделать печь для сауны
  • 3.1 Чертежи и схемы

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

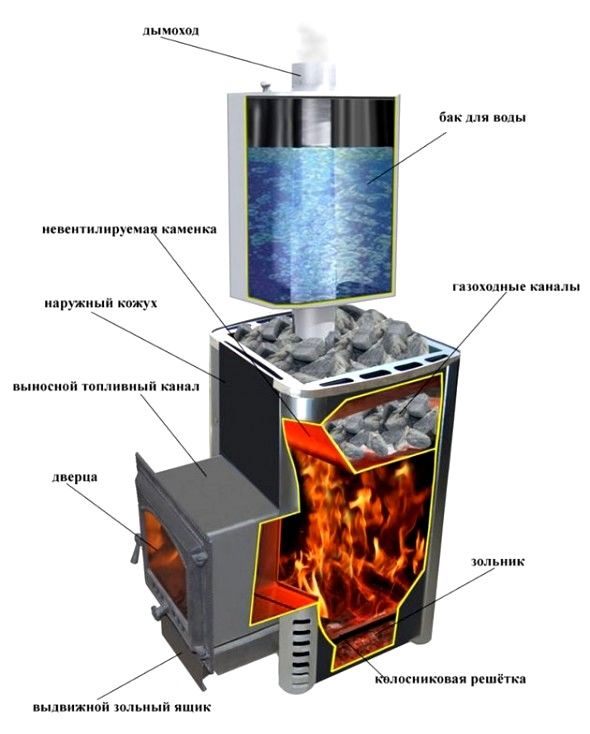

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м³. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м³, размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания  надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Содержание

1. Из кирпича
2. Видео: кладка каменки 3×3,5 кирпича
3. Чертежи
4. Металлическая печка
5. Видео: изготовление металлической печи для бани поэтапно
6. Чертежи и схемы металлических печей

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь





Помогла ли вам статья?

Нагрев воды в дровяной сауне

Нагреватели для сауны

• Сообщение от Сауна Маркетплейс

19

февраля

Душ или холодная купель для многих являются важной частью хорошего посещения сауны. Если вы предпочитаете теплую воду, есть несколько отличных способов получить «бесплатную» горячую воду из дровяной печи для сауны.

Резервуары для горячей воды в сауне могут обеспечить большое количество горячей воды для горячего душа, используя тепло, которое уже вырабатывается дровяными печами для посещения сауны. Они обеспечивают более устойчивый способ купания и могут обеспечить потрясающий душ в помещении или на открытом воздухе круглый год.

Теплую воду также можно использовать для приготовления веников для сауны, которые перед использованием часто окунают в теплую воду.

Добавление термической массы в вашу сауну дает дополнительное преимущество, которое, вероятно, улучшит качество вашей сауны, как если бы вы добавили больше камней.

Простой способ: купите насадку для бака дымохода

Самый простой и надежный способ получить горячую воду в сауне — просто купить насадку для каменки.

У Harvia есть бак для горячей воды, который устанавливается между дровяной печью и дымоходом. Вы можете проверить цену и купить его здесь, на Amazon.

Подходит для любой дровяной печи и является удобным способом иметь горячую воду в сауне или наполнить ведро для ковбойского душа.

Если разместить его достаточно высоко, вода потенциально может быть направлена ​​в насадку для душа для правильного душа.

Дровяные печи Lamppa Kuuma предлагают несколько различных насадок, включая простой сборный бак, который крепится сбоку печи, или систему медных змеевиков, которая подключается к отдельному сборному баку.

Polar продает дровяную печь производства Tylo со встроенным баком для горячей воды, которую вы можете найти здесь.

Старые финны снова оказались правы

Использование автономного душа в сауне может взбодрить. Как и сама сауна, это старая практика, созревшая для возрождения.

До появления «причудливой внутренней сантехники» многие старые сауны имели змеевики в дровяной печи, которые нагревали резервуар для воды для бытовых нужд. Эта практика вышла из моды, но при правильном использовании она может быть полезной. Когда-то эти баки для горячей воды в сауне были единственным источником горячей воды во многих домах. Они привыкли к одежде, мыться и убираться. Есть бесчисленные истории семей в 1930-40-е годы (и раньше), которые купались таким образом, особенно в скандинавских странах, Канаде и на севере США.

Если вы живете вне сети или хотите сократить свою зависимость от энергетических компаний, использование дровяной сауны для нагрева воды может обеспечить некоторые современные удобства.

Расположение резервуара для воды

Как и камни, резервуары для воды в печи для сауны можно размещать в разных местах внутри и вокруг дровяной печи и дымохода. Они могут окружать всю печь, устанавливаться спереди, сзади или непосредственно над печью. Наиболее важным фактором для размещения резервуара для воды является наличие у вас внутренней или внешней печи для кормления.

Мы рекомендуем располагать бак сауны с противоположной стороны от отверстия печи. Тепло, естественно, будет двигаться назад к баку, и вы в деле. Одна жалоба на резервуары для воды, которые соприкасаются с нижними частями печи, заключается в том, что они не получают выгоды от более горячих частей печи и нагреваются дольше.

Независимо от места размещения, наилучшей теплопередачей будет физический сварной шов между печью и резервуаром. №

Kuuma предлагает бак для воды, устанавливаемый на боковой стороне печи для сауны. Некоторым любителям сауны своими руками повезло, используя пивные бочки сбоку от своих печей. Конечно, хорошо спроектированная система горячего водоснабжения позволит

Проточная вода в сауне

Приносить в сауну ведра с водой из дома или озера — проверенный и надежный метод удовлетворения типичных потребностей сауны в воде. Холодную воду можно хранить в раздевалке или на улице, а горячую воду можно хранить на плите. Используйте третье ведро для смешивания до желаемой температуры, так как горячее ведро становится слишком горячим. К концу 3-го раздела вы, вероятно, будете использовать холодное ведро для купания, так как оно будет освежать.

Но что, если вы хотите улучшить свою игру? Как лучше всего подать проточную воду в сауну для купания, обливания камней и т. д.?

Если у вас есть доступ к озерной воде, мы рекомендуем сначала перекачать ее в емкость для хранения либо под землей, либо над сауной.

Душ для сауны

Сам душ может быть расположен внутри парилки, внутри раздевалки или снаружи сауны – в зависимости от предпочтений. Mokkisuihku — одна из многих финских компаний, производящих душевые кабины, интегрируемые с системами сауны с горячей водой.

Бак с горячей водой всегда должен находиться в помещении для обогрева как можно ближе к плите, поэтому учтите, что чем дальше вам придется пускать оттуда горячую воду, тем больше тепла вы потеряете.

Pros

• Подача теплой или горячей воды для сброса на камни, что создает лучшее тепло/пар/лёйли
• Увеличивает тепловую массу сауны, что обеспечивает более стабильную температуру в сауне. По той же причине камни вокруг печи улавливают и сохраняют тепло (помимо подачи пара).
• Благодаря большей тепловой массе ваша сауна продлится дольше, даже после того, как печь перестанет выделять тепло

Минусы

• Нагрев сауны с большей тепловой массой занимает больше времени.
• Может быть опасно горячим, пожалуйста, не обожгитесь.
• Когда вода испаряется и проталкивается через катушки, каждая система издает уникальный звук. Это может быть плюсом или минусом, в зависимости от системы горячего водоснабжения и от того, находите ли вы ее расслабляющей или раздражающей. У финнов даже есть фольклор вокруг этих звуков, и его даже называют «финской рок-музыкой»
.

Наконечники для баков для нагрева воды в сауне

• 10-25 галлонов — обычный размер бака. Мы рекомендуем 20-25 галлонов для большинства саун.
• Обязательно выбирайте резервуар для воды из материала, который не ржавеет, мы рекомендуем нержавеющую сталь.
• Вы можете наполнить аквариум водой из озера или колодца, если она у вас есть. Если ваша сауна уже отключена от сети, рассмотрите возможность использования солнечной системы с насосом/аккумулятором. Постоянное снабжение озера пригодится, если вы используете много воды для пара (вы знаете, кто вы).
• Спланируйте дренаж перед установкой. Убедитесь, что у вас есть место для большого ведра под баком, или прикрепите шланг, если есть фитинг. Просто убедитесь, что вы оставили достаточно места для обслуживания.
• Осторожно, мороз. Лучше никогда не позволять вашему аквариуму замерзать, независимо от того, насколько хорошо он построен. Расширение от замерзания сократит срок службы резервуара и в конечном итоге приведет к протечке. Если ваша открытая сауна используется достаточно часто, вам, возможно, не придется сливать ее между сеансами, особенно если у вас есть хорошо изолированная сауна. Если вы относитесь к этой категории или думаете, что когда-нибудь забудете  , СЛЕДУЙТЕ СЛЕДУЮЩЕМУ СОВЕТУ :
• Бросьте небольшой деревянный брусок в резервуар для воды, и лед подтолкнет его вверх, а не прижмет к стенкам резервуара.
• Многие системы горячего водоснабжения саун находятся под давлением и должны иметь предохранитель, обычно в верхней части.
• Убедитесь, что все змеевики, которые вы используете, испытаны под давлением — они будут работать при очень высоких температурах, а самодельные и самодельные методы нагрева воды заработали репутацию опасных паровых взрывов.
• Найдите способ безопасно проверить температуру воды, чтобы убедиться, что она безопасна для использования. Примерно через 1 час пребывания в сауне воду, вероятно, нужно будет смешать с холодной водой перед использованием.
• Как всегда, убедитесь, что вы сжигаете дрова эффективно.

Цена и рекомендации

Kuuma предлагает медные змеевики за 300 долларов и бак для горячей воды для сауны из нержавеющей стали еще за 300 долларов. Они созданы специально для дровяных печей для сауны.

Nipps предлагает печь на дровах с присоединенным баком, который очень быстро нагревается и выпускает пар.

Проточные водонагреватели

Если у вас есть доступ к электросети, проточный водонагреватель может стать более элегантным решением для душа в сауне. Они быстро нагреваются и позволяют быстро принять душ перед первым раундом сауны, где резервуар для воды с дровяным подогревом может быть еще холодным.

Солнечная горячая вода

Нагрев воды с помощью солнечной тепловой энергии почти всегда возможен. На BuilditSolar.com есть много хороших планов. Солнечному теплу требовался большой, хорошо изолированный резервуар для воды, чем он больше и лучше изолирован, тем надежнее он будет для горячей воды.

Постройте дровяную печь-нагреватель из вторичного сырья – Новости Матери-Земли

Узнайте, как эта дровяная печь-нагреватель из вторичного сырья может обогреть ваш дом, помогая
планете.

Сборка дровяной печи с водонагревателем

(Примечание. С момента публикации этой статьи в 1978 г. строительные нормы и правила
страхования домовладельцев изменились, и были приняты федеральные правила, регулирующие дровяные печи. Эта конструкция печи
может не соответствуют различным федеральным и местным правилам.. Читателям
рекомендуется проконсультироваться с соответствующими должностными лицами, прежде чем устанавливать эту печь в своих домах
. — МАТЬ)

Большинство самодельных дровяных печей собраны вместе из старых 55-галлонных бочек.
И они более или менее выполняют свою работу. . . несмотря на то, что
они заведомо неэффективны в потреблении топлива, их трудно регулировать, быстро прогорают
и они настолько уродливы, что большинство людей будут терпеть их только в гараже или мастерской
.

Возможно, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных горелок
, заключается в том, что (обычно) сборка одной из них
не требует больших затрат или, по крайней мере, не привыкший. У нас в последнее время, правда, стальных стволов стало
все труднее найти. . . и, когда вы находите один из контейнеров,
он часто имеет прикрепленный к нему ценник в семь долларов.

Должен быть лучший способ собрать самодельную дровяную печь.
И вот: как МАТЬ недавно показал Уилтон, Роберт Уорс из Айовы (который, кстати,
как раз является братом исследователя МАТЬ Эмерсона Смайерса).

«Забудьте о том, чтобы возиться со старыми 55-галлонными бочками, — сказал нам Боб. «Что ты хочешь
, из которого можно построить печь, — это выброшенный бак электрического водонагревателя. . . для at
не менее четырех веских причин:

«Во-первых, стенки такого бака минимум в три-четыре раза
толще металла в 55-галлонной бочке. . . Это означает, что из барабана водонагревателя
получится гораздо более прочная печь, которая прослужит намного дольше.

«Во-вторых, когда вы соорудите топку из выброшенного бака водонагревателя,
очень легко сделать печь такой же герметичной и эффективной, как любая дровяная горелка за 500 долларов на рынке.
И я не могу сказать этого ни о какой 55-галлонной печи, которую я когда-либо видел.

«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко заряжать,
он будет иметь отличный контроль огня и температуры, и он будет выглядеть достаточно стильно
, чтобы выставить его на обозрение прямо в зале. гостиная.

«И в-четвертых, вы можете построить одну из моих водонагревательных печей даже дешевле, чем большинство
людей сейчас тратят на сборку дровяной горелки на 55 галлонов. На самом деле
я раздобыл все что попало в мою. Это означает, что печь
стоила мне только труда — одного хорошего долгого дня — который я потратил на ее изготовление
».

Ну что ж. Это были довольно большие претензии. Тем более, что мы слушали их
, глядя на несколько фотографий совершенной хорошо выглядящей печи . Итак,
в нашей лучшей и самой коварной манере «глуши Северной Каролины» мы бросили вызов
старому Бобу, чтобы доказать все, что он только что сказал нам.

А затем — просто чтобы поставить его в невыгодное положение, насколько это возможно —
мы пару раз плюнули, посмотрели на Смайерса краем глаза, и
невинно сказал: «Конечно, ты знаешь, Боб, что многие наши читатели с трудом подбирают
проектные материалы так же, как ты. Так что, кроме того, что мы позволим вам утилизировать старый бак нагревателя воды
, мы просто должны будем заставить вас покупать и платить новые цены за все остальное
, которое входит в любую печь, которую вы для нас строите».

«Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он
сказал это, что сразу же сказало нам, что мы были теми, кого обманули.
Шутки. Этот пижон из Айовы с самого начала знал, что он может построить печь
за 500 долларов и никогда не использовать для этого материалы стоимостью более 35 долларов.

Секрет недорогой дровяной печи Смайерса

Когда Боб Смайерс нанял своего брата Эмерсона и приступил к строительству одной из своих ныне известных печей
, было легко увидеть, что переработанные в -топка электрическая
бак водонагревателя был настоящим секретом его переработанной водонагреватель дровяной печи
низкая стоимость. Также его простота сборки. Черт. После того, как вы нашли «выброшенный, но все еще в хорошем состоянии» бак водонагревателя
, вы уже получили примерно три четверти
вашей плиты, «сделанной на заказ» именно так, как вы этого хотите.

И найти один из этих танков тоже несложно. Большинство свалок
, разбросанных по всей стране, на самом деле настолько заполнены контейнерами, что у нас
появилось подозрение, что там размножаются старые водонагреватели. Может не
. . . но их наверняка много «там», которые можно взять.

Любой выброшенный электрический (забудьте газовые для этого проекта) водонагреватель от
емкостью от 30 до 50 галлонов прекрасно превратится в печь. Однако мы пришли к выводу,
, что один из 30-галлонных баков (диаметром 20 дюймов и длиной
32 дюйма) представляет собой самую красивую дровяную печь из всех.

Выберите что-нибудь из дружественных местных свалок, свалок или переулков
за магазинами бытовой техники, пока не найдете нужный бак или баки. Затем (если
вы «закупаетесь» на свалке или свалке) прямо в полевых условиях снимите с легкого листа
металлическую «обертку» и изоляцию и убедитесь, что основной бак
внутри не проржавел и не залит. с коррозией. Или, если потребуют обстоятельства,
вы можете сделать эту зачистку дома в своем магазине, а затем отвезти
металлический лист и изоляцию обратно на свалку, когда будете готовы их выбросить.

Загружаемые детали конструкции Водонагреватель, схема 1 и Водонагреватель, схема 2 помогут в процессе сборки.

Остальная часть недорогой дровяной печи проста

Любой, у кого есть газовый резак и сварочный аппарат, легко справится с остальным. И если вы не являетесь владельцем или оператором такого оборудования, поищите вокруг, пока не найдете компетентную сварочную мастерскую
, которая переоборудует ваш резервуар по разумной цене.

Положите контейнер на бок и добавьте ножки и «коробку-загрузочную воронку с петлями»
», как показано на прилагаемом чертеже. Затем приварите «выхлопную трубу»
или «дымовой кожух», как показано на рисунке. Убедитесь, что все швы герметичны, а крышка коробки бункера
плотно прилегает (герметично). Управление тягой, пожалуй, самая важная часть из всех. Если она хорошо сделана и не протекает, у вас всегда будет хороший и положительный контроль
пламени и температуры готовой печи. И наоборот, если
некачественно сделан и протекает, у вас не будет. Работайте аккуратно и выполняйте работу правильно.

После того, как печь будет полностью собрана, покрасьте все ее внешние поверхности черной краской Rustoleum
Bar-B-Q или «высокотемпературной краской для двигателей». Вы только что построили себе
одну мощную дровяную печь! И даже если бы вы купили все (примерно 65
фунтов стали), кроме бака водонагревателя из переработанной воды, вы не должны были тратить на проект
больше 35 долларов. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ
за один короткий день — шесть часов — на общую сумму 31,54 доллара.)

Эта недорогая дровяная печь работает!

МАМА Исследователь Деннис Буркхолдер с прошлой осени использует нашу оригинальную «водонагревательную дровяную печь
» для обогрева всего своего дома площадью 1100 квадратных футов и постоянно
удивляется большому количеству тепла и малому количеству золы, которое производит устройство.
