Печь для бани своими руками из металла с баком для воды чертеж видео: Печи для бани своими руками, чертеж, дровяные с баком.

чертежи, фото, видео – Строим дом сами

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Компактная печь для бани

Компактная печь для бани Конструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

• корпус из металла;
• стенка из кирпича;
• дымоотводящая труба;
• водяной бак;
• топливник;
• решетка из чугуна;
• камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

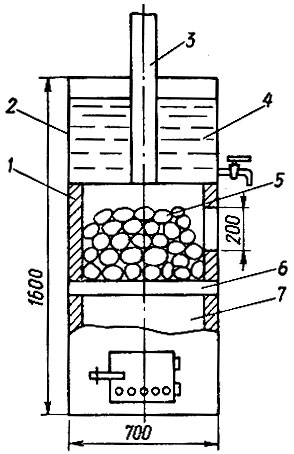

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

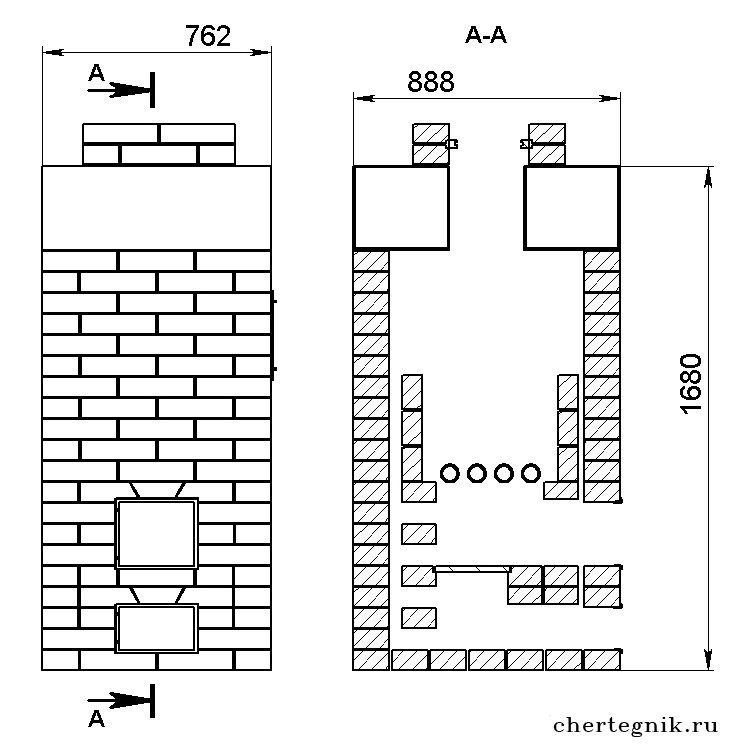

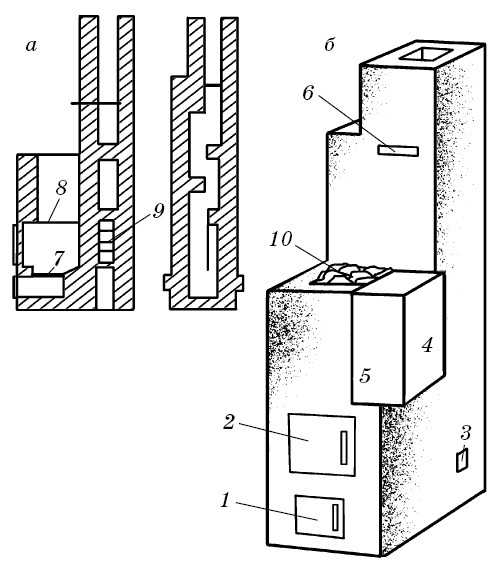

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

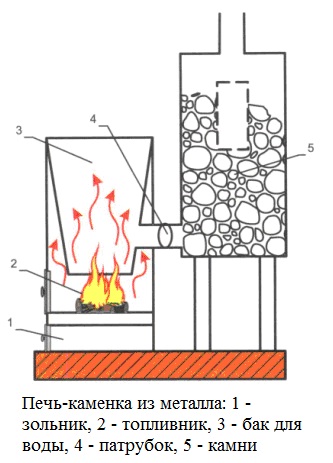

Второй вариант

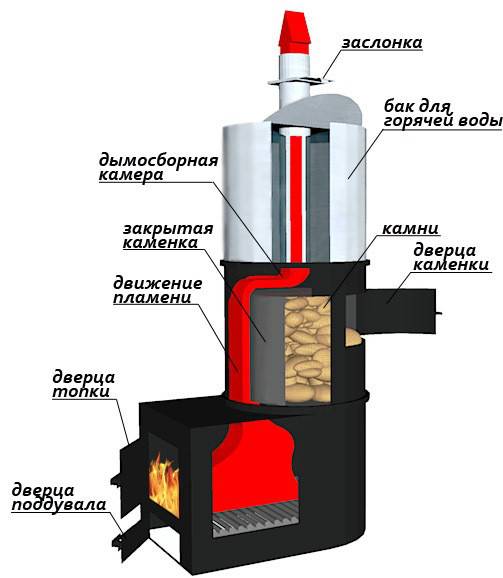

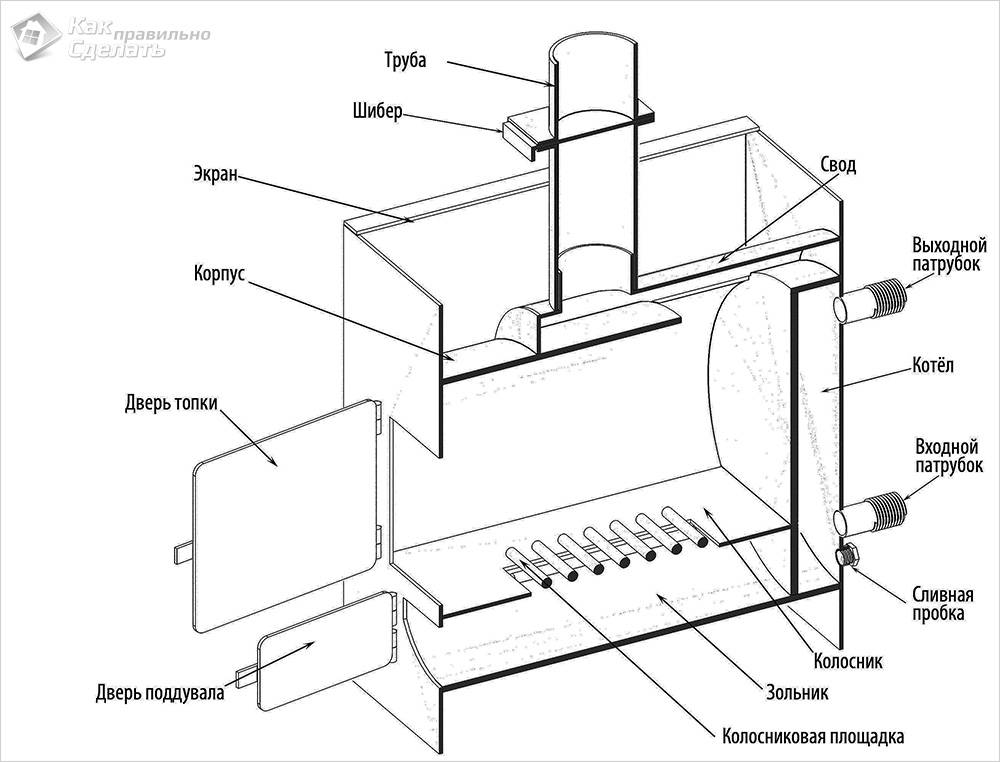

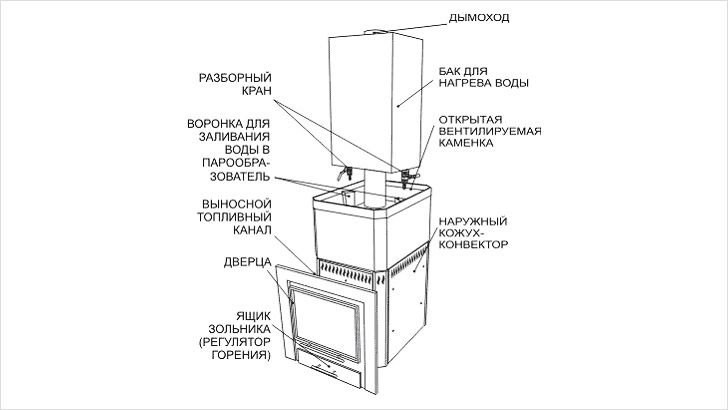

Конструкция печи
Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

• металлический корпус;
• дымоход;
• топливник;
• поддувало;
• дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

• монтаж топки и каменки;
• изготовление бака для нагрева;
• сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Этапы изготовления

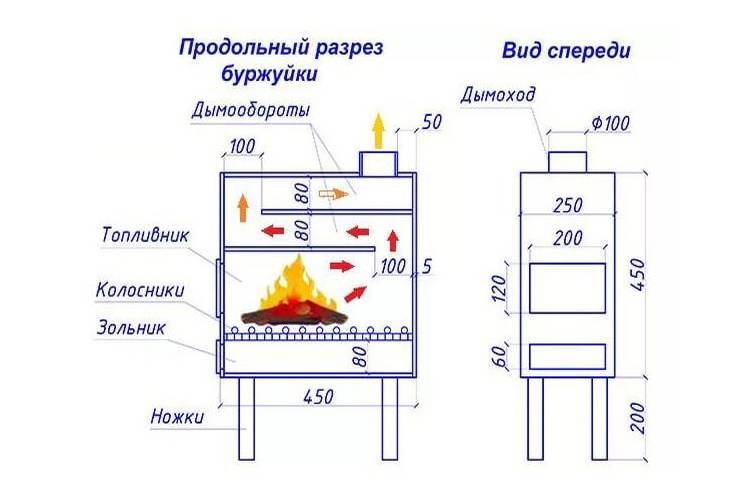

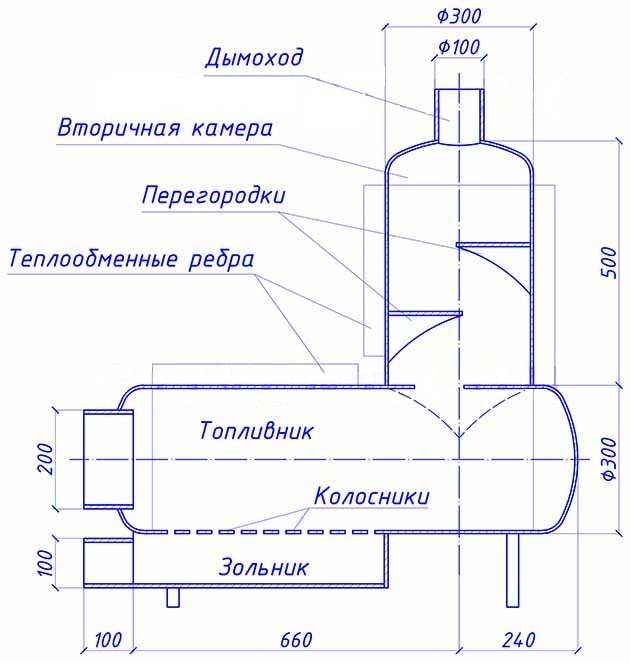

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной. Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

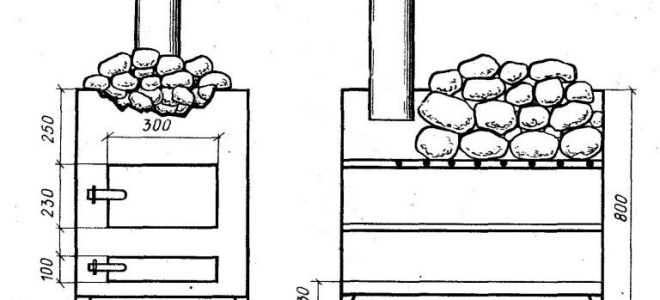

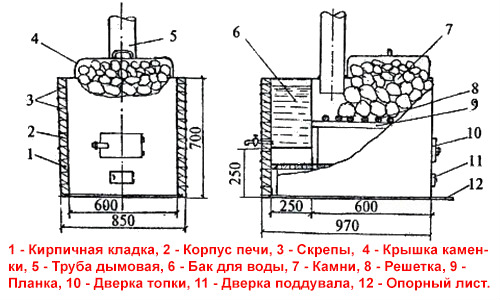

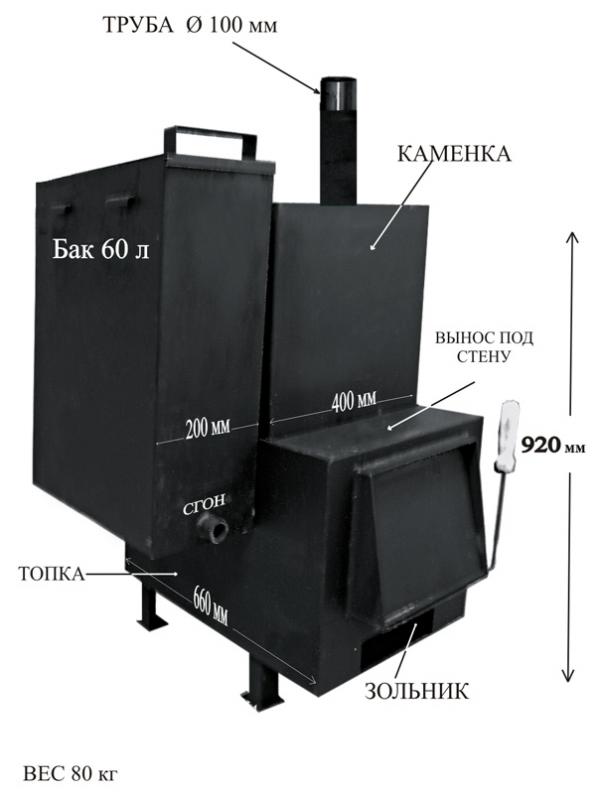

Подробный чертеж печи для бани из металла

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

• наличие необходимой тепловой мощности и возможности для ее регулирования;
• наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
• отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
• наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Печи для бани

Печь в бане

Печь в бане

Металлическая печь для бани своими руками: чертежи, установка

Если на даче планируется построить баню, стоит рассмотреть возможность собрать металлическую печь для бани самостоятельно. Качество бани зависит от ее конструкции, но не менее важно и качество печи, которая обеспечит необходимую температуру внутри помещения. Самостоятельно собранная металлическая печь — это оптимальное решение и возможность реализовать это своими руками.

Содержание:

• Особенности печи из металла
• Подготовка к работе
• Поэтапная сборка
• Правила установки

Ее изготовление своими руками при правильном подходе не займет много времени, а кроме этого, позволит сократить финансовые расходы.

По своим характеристикам и надежности такая печь ни в чем не уступает кирпичной, и при необходимости обеспечит пространство бани хорошим жаром.

Кроме этого, для удобства пользования самодельные металлические печи дополнительно оборудуют специальным баком, в котором всегда будет находиться горячая вода.

Более подробно о том, как сделать своими руками печь из металла, рассказано на видео, которое размещено ниже.

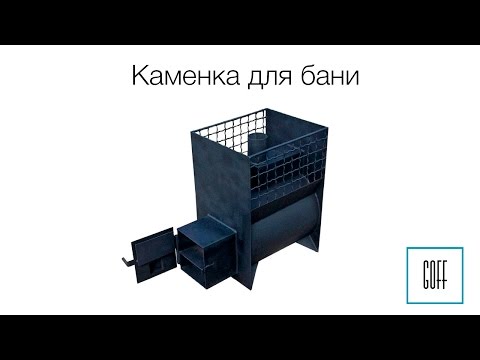

Видео:

Особенности печи из металла

Металлическая печь, которую можно сделать своими руками, обладает рядом достоинств по сравнению с более привычной, выполненной из кирпича.

Такая печь работает по принципу постоянного горения, а значит, огонь в топке должен поддерживаться в непрерывном режиме.

Кроме этого следует отметить то, что использование печи, выполненной из металла, позволяет прогреть внутреннее пространство бани в течение одного часа.

Этот показатель для кирпичной печки составляет около трех часов. Также, остывание печи из металла происходит буквально за тридцать минут.

Установка такой печи в бане должна выполняться при строгом соблюдении мер пожаробезопасности. Это главным образом связанно с тем, что ее металлические стенки достаточно сильно прогреваются, что в некоторых случаях может стать причиной пожара.

Целесообразно устанавливать печь из металла в банях, которые имеют сравнительно небольшое пространство, так как для полноценного и эффективного прогрева помещения с большими внутренними объемами придется значительно увеличить расход используемого для ее прогрева топлива.

Конструктивно печь, выполненная при помощи металлических листов, может быть исполнена в самых разных вариантах. Ее можно сделать как с открытой каменкой, так и с закрытой.

Кроме этого, нет никаких ограничений и по ее конфигурации, а также по месту расположения.

Для ее изготовления допускается использование подручных металлических материалов, но только с достаточной толщиной.

В качестве основного материала для ее конструкции подходит как стальной лист, так и старые бочки с трубами. Также допускается свободное расположение ее отдельных элементов.

На какой конструкции печи остановится конкретно, следует определять, исходя из нескольких различных факторов.

В первую очередь, следует учитывать непосредственно сам размер бани, а кроме этого, исходить из наличия тех или иных материалов и навыков работы.

Существуют специальные чертежи, на которых подробно расписаны конструктивные особенности абсолютно всех ее элементов.

Более подробно о том, как сделать своими руками печь из подручного металлического материала, рассказано на видео ниже.

Видео:

Подготовка к работе

Перед тем, как сделать печь из металла для бани, следует, используя соответствующие чертежи, подготовить весь необходимый материал и инструмент.

Наиболее простая конструкция должна состоять из нескольких отдельных элементов, включая бак для воды и топку.

Для их изготовления обязательно потребуется стальной лист, толщина которого должна составлять не менее восьми миллиметров.

Кроме этого, обязательно потребуется труба соответствующего диаметра и толщины, а также металлический прут и колосник.

Также необходимо иметь прочные щеколды, при помощи которых будут закрываться все технологические дверцы. Для отвода всех продуктов горения потребуется дымоходная труба.

Также следует иметь под рукой кран, который будет впоследствии смонтирован на баке с водой.

Из инструмента для изготовления печи данного типа необходимо иметь болгарку, с помощью которой будет нарезаться металл соответствующих размеров.

Так как все соединения печных элементов должны в обязательном порядке быть стальными, следует приобрести сварочный аппарат.

Также на подготовительном этапе следует учесть конструктивные особенности некоторых отдельных элементов.

Камера, в которой будет осуществляться горение топлива, в обязательном порядке должна иметь дверцу, а также небольшое технологическое отверстие для подачи необходимого воздуха.

Кроме этого, необходимо предусмотреть и небольшое технологическое отверстие для удаления скопившейся золы.

Также следует подумать об устройстве пространства для камней и месте расположения бака с горячей водой.

Имея под рукой соответствующие чертежи и весь необходимый для работы материал, можно приступать к сборке печи для бани из листов металла своими руками.

Поэтапная сборка

После того, как будет подготовлен весь необходимый инструмент и материал, можно приступать к работе своими руками. Для начала необходимо сделать топку и соответственно каменку.

Для этих целей следует воспользоваться большим куском трубы. В ней делается технологическое отверстие, которое будет использоваться в качестве поддувала, а над ним обустраиваются крепления под колосник.

Далее необходимо прочно закрепить дверцу и в противоположной от нее стороне проделать еще одно отверстие, при помощи которого можно будет водой охлаждать камни.

Далее обустраивается отверстие под дымоход и производится монтаж непосредственно самой дымоходной трубы.

Следует отметить, что все крепления и швы печи для бани должны быть максимально герметичными, так как в ином случае продукты горения начнут поступать во внутреннее пространство парилки, а значит, помещение нельзя будет использовать по своему прямому назначению.

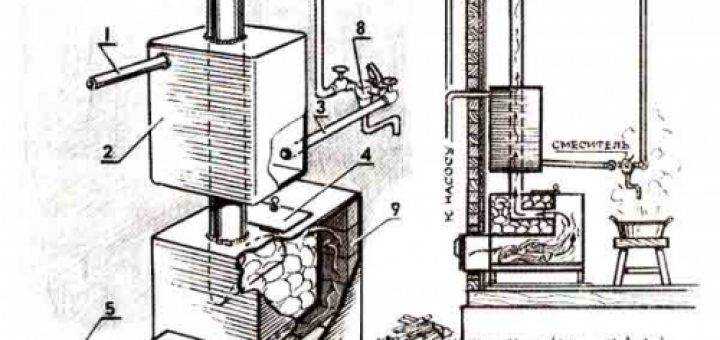

Далее следует правильно оборудовать специальный бак для воды. Его собирают из оставшегося при работе куска металлической трубы.

Этот кусок необходимо установить и прочно закрепить с использованием сварки на верхнюю часть каменки. В нижней части этой трубы следует установить кран под горячую воду.

После этого следует позаботиться о крышке, которая будет закрывать данный бак. Ее можно изготовить из соответствующей заготовки круглой формы определенного диаметра.

Данную заготовку разрезают по центру на две равные части. Водной из частей делают технологическое отверстие под дымоход и герметично крепят при помощи сварки непосредственно к самому баку.

Вторую половинку трубы оснащают петлями и ручкой и укрепляют на баке. Нагреваться вода в баке будет за счет дыма, который будет подниматься наверх из каменки.

Более подробно о том, как собрать без посторонней помощи печь из металла для бани, рассказано на видео, которое размещено ниже.

Видео:

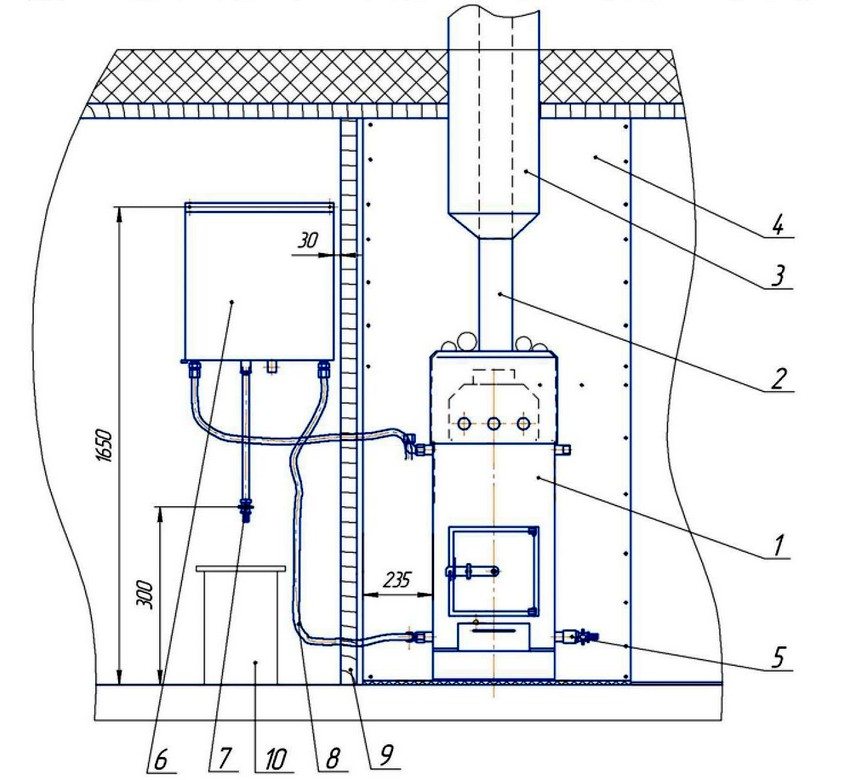

Правила установки

Установка самодельной печи, которая будет изготовлена тоже своими руками из металла, должна быть продумана еще на этапе строительства сруба бани.

Место, где она будет находиться, должно обязательно иметь мелкозагубленный фундамент из железобетона.

Также ее установка требует, чтобы были полностью соблюдены противопожарные меры и правила, так как баня считается объектом повышенной опасности.

Непосредственно перед самой установкой следует на предварительно возведенном фундаменте уложить в два ряда специальный огнеупорный кирпич. Далее следует установка по всем правилам самой печи.

Агрегат должен находиться на расстоянии от поверхностей стен не менее чем на один метр.

Если сооружение полностью выполнено из деревянного материала, то поверхность стен следует в обязательном порядке защитить специальной огнеупорной фольгой, под которой также должен находиться утеплитель.

Это поможет предотвратить перегрев и соответственно возможное возгорание деревянной поверхности стены.

Установка печи из металла в бане также подразумевает монтаж дымохода, который следует максимально изолировать от внутреннего пространства.

В качестве материала под дымоход лучше всего использовать специальную сэндвич-трубу.

В трубе такого типа между внутренним и внешним пространством кожухов особым образом проложен слой специального теплоизоляционного материала.

В том случае, когда дымоход под металлическую печь выполнен не из кирпича, а из металлической герметичной трубы, то в том месте, где он будет выводиться из внутреннего пространства на улицу, следует обустроить специальный проходной технологический канал.

Видео:

Данное отверстие дополнительно изолируется и герметизируется после того, как труба будет прочно закреплена. Специалисты рекомендуют готовую печь дополнительно обложить огнеупорным кирпичом.

Это позволит не только придать печи из металла более привлекательный внешний вид, но и даст возможность защититься от случайных ожогов.

В этом случае данный нагревательный агрегат можно ставить на расстоянии от поверхности стены равном двадцать сантиметров.

В любом случае, для небольшой бани оптимальным вариантом является именно печь, выполненная из металла.

Она не требует серьезных денежных затрат, собирается достаточно быстро и без посторонней помощи. Кроме этого, не возникнет никаких сложностей и при ее последующей эксплуатации.

Похожие статьи

• Отзывы на печь для бани «Вулкан» + обзор комплектации и правила установки


  В новой бане — с новым паром и новой печью! Но какую модель выбрать , чтобы пар был густой, температура воздуха, как нужно, и при этом не приходилось…

• Каменка для бани своими руками. Инструкция по строительству каменки для бани. Особенности печей каменок. Как построить кирпичную каменку для бани своими руками.


  Каждый владелец загородного дома или собственного участка рано или поздно задумывается о строительстве бани. Одни руководствуются мыслями о комфорте и…

• Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций


  Автолюбители, имеющие гараж на приличном расстоянии от дома , всегда сталкиваются с проблемой его обогрева в зимний период. Ведь никакого смысла в…

Как заменить водонагреватель

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Поскольку профессиональная установка часто добавляет 500 долларов или более к стоимости замены стандартного водонагревателя бакового типа, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно. И хотя это считается продвинутым проектом, домашние мастера с хорошим опытом часто могут выполнить работу самостоятельно с небольшим планированием. Важно отметить, что это не проект для новичков.

Первый шаг к тому, чтобы узнать, как установить новый водонагреватель, — это изучить тип уже имеющегося у вас водонагревателя. Сначала определитесь с источником топлива: газ или электричество? Затем определите размер: 30-, 40-, 50-галлон или больше? При замене водонагревателя проще всего оставить тот же тип топлива и примерно такой же размер бака. Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный блок — например, с 40-галлонного на 50-галлонный, хотя для большего нагревателя должно быть достаточно места. размер дымохода должен быть правильным с правильным шагом, а подаваемая газовая линия должна соответствовать размеру нагревателя. (Любые изменения в газовых линиях должны выполняться только лицензированным специалистом.)

В лучшем случае замена — это вопрос нескольких часов работы по отключению и удалению старого нагревателя, затем установке нового на место и восстановлению соединений точно таким же образом. Однако есть причина, по которой сантехники делают ставки на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас выполнения как водопроводных, так и проводных или газовых подключений, а также вентиляционного соединения, если у вас есть газовый нагреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. Всегда соблюдайте местные постановления, когда дело доходит до работы с газопроводами.

В течение многих лет стандартным средством отвода выхлопных газов горения для водонагревателя, работающего на газе, была атмосферная вентиляция. В этой системе металлический вытяжной колпак в верхней части водонагревателя направлял выхлопные газы и небольшое количество свежего воздуха из помещения вверх по металлическому дымоходу через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя будет заключаться в подключении существующего дымохода и вытяжного колпака к новому нагревателю, хотя есть факторы (такие как шаг и тяга соединений), которые делают процесс намного сложнее, чем кажется. . При неправильном выполнении выхлопные газы (в том числе угарный газ) могут оставаться внутри дома, поэтому этот проект лучше доверить профессионалам.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции всякий раз, когда устанавливается новый водонагреватель. Во многих областях в настоящее время требуется система, известная как прямая вентиляция , в которой специальная двухкамерная вентиляционная труба выводит выхлопные газы за пределы дома, в то же время впуская свежий воздух. Это часто требуется в современных системах кондиционирования воздуха. герметичные дома, чтобы поток газа и воздуха через дымоход водонагревателя не создавал разность давлений воздуха, которая может втягивать газы из горелки водонагревателя в дом. В зависимости от того, как далеко должен работать прямой вентиляционный канал, код может также потребовать мощного вентилятора, который способствует потоку выхлопных газов в вентиляционном отверстии. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует перехода от простого атмосферного вентиля к прямому вентилю или прямому вентилю с электроприводом, это более сложная задача. Большинство людей должны вызвать профессионала для этой работы.

Предупреждение

Все сантехнические установки должны соответствовать местным сантехническим нормам, поэтому проконсультируйтесь с местным строительным отделом о требованиях в вашем регионе. Поскольку установка зависит от местоположения и типа нагревателя, следующие шаги просто показывают общий процесс и могут относиться или не относиться к вашей ситуации. Как было сказано выше, этот проект лучше доверить профессионалам.

Оборудование/инструменты

• Разводной ключ
• Клещи для блокировки канала
• Труборез (при необходимости)
• Отвертки
• Садовый шланг
• Тележка для бытовой техники и ремни
• Пропановая горелка и паяльные принадлежности (при необходимости)

Материалы

• Новый водонагреватель
• Шипы (по мере необходимости)
• Сантехника (при необходимости)
• Лента сантехническая для герметизации труб
• Вытяжной колпак водонагревателя (при необходимости для газового нагревателя)
• Клапан ограничения температуры и давления (если не предусмотрен)
• Сливной клапан водонагревателя (если не предусмотрен)
• Фитинги для вентиляционных труб (при необходимости)
• Оцинкованные ниппели водонагревателя с пластиковой футеровкой (2 шт. )
• Гибкие трубки водонагревателя (при необходимости)
• Гибкая газовая трубка (при необходимости)

Ель / Кевин Норрис

1. Отключите воду, газ или электричество

   Отключить коммуникации к существующему водонагревателю. Перекрыть воду на главном запорном вентиле дома или на отводном запорном кране, регулирующем подачу холодной воды к водонагревателю. Затем отключите электричество или подачу газа.

   Для электрического водонагревателя : отключите автоматический выключатель в цепи водонагревателя в распределительной коробке дома. Обычно это двухполюсный выключатель на 30 ампер.

   Для газового водонагревателя : Перекройте подачу газа запорным краном на газовой трубе, ближайшей к водонагревателю.

   Ель / Кевин Норрис

2. Слив бака водонагревателя

   Подсоедините садовый шланг к сливному клапану в нижней части водонагревателя. Откройте ближайший кран с горячей водой, например, в ванной, чтобы предотвратить всасывание в линию, которое может замедлить слив. Поместите другой конец шланга над стоком в полу или выведите его на улицу.

   Медленно открывайте сливной клапан, чтобы осадок не забил сливной клапан. Дайте баку полностью стечь, затем перекройте вентиль и снимите шланг.

   Ель / Кевин Норрис

3. Отсоедините линии подачи воды

   Отсоедините линии горячей и холодной воды от водонагревателя с помощью трубного ключа или пассатижей. Водопроводные линии могут быть подсоединены к нагревателю с помощью гибких трубок (как правило, соединенных с помощью компрессионных или соединительных фитингов) или с помощью паяных соединений (паянные линии должны быть перерезаны труборезом).

   Ель / Кевин Норрис

4. Отсоедините электрические или газовые линии

   Далее необходимо отключить источник питания водонагревателя.

   Для электрического водонагревателя :   Снимите крышку на панели подключения проводов в верхней части водонагревателя. Убедитесь, что цепь отключена, используя бесконтактный тестер напряжения для проверки отдельных проводов, затем отвинтите разъемы проводов, соединяющие провода цепи с выводами водонагревателя. Отвинтите кабельный зажим и извлеките кабель из соединительной коробки.

   Для газового водонагревателя : Убедитесь, что клапан на главной газовой линии закрыт, затем отсоедините газовую линию от газового регулирующего клапана на водонагревателе. Эта газовая трубка может представлять собой гибкую трубку с виниловым покрытием, голую трубку из мягкой меди или иногда (в старых водонагревателях) жесткое соединение с черной трубой.

   Ель / Кевин Норрис

5. Отсоедините вентиляционное отверстие водонагревателя (только для газовых нагревателей)

   Отсоедините вентиляционную трубу от вытяжного колпака в верхней части нагревателя. Вытяжной колпак обычно соединяется с вентиляционной трубой тремя или четырьмя винтами из листового металла. Если вытяжной колпак в хорошем состоянии, вы можете использовать его повторно с новым водонагревателем.

   Ель / Кевин Норрис

6. Замена старого водонагревателя на новый

   Используйте тележку с ремнями, чтобы выкатить старый водонагреватель и вкатить новый. Если водонагреватели необходимо перемещать вверх и вниз по лестнице в подвал, лучше всего иметь помощника, который поможет вам в этой работе. Убедитесь, что обогреватель надежно закреплен на тележке при его перемещении.

   Очистите пол, на котором стоял старый обогреватель. Переместите новый водонагреватель на место, выровняв существующую сантехнику с сантехническими соединениями водонагревателя. При необходимости выровняйте новый водонагреватель, подложив под ножки прокладки.

   Совет

   Если в вашем регионе существует опасность землетрясения, могут потребоваться скобы или ремни, которые необходимо закрепить, чтобы удерживать водонагреватель на месте.

   Ель / Кевин Норрис

7. Установка предохранительного клапана и других фитингов

   Установите различные фитинги, необходимые для водонагревателя. Это всегда включает предохранительный клапан температуры и давления (клапан TPR) и выпускную дренажную трубу. При необходимости установите любые другие фитинги, следуя указаниям производителя.

   Ель / Кевин Норрис

8. Подсоедините водопроводные линии

   Прикрепите оцинкованные ниппели с пластиковой футеровкой к входным и выходным отверстиям для холодной воды в верхней части водонагревателя. Установка включает в себя обматывание резьбы водопроводной лентой для герметизации труб, затем ввинчивание ниппелей в отверстия и затягивание их плоскогубцами или трубным ключом.

   Теперь подсоедините трубу холодной воды к входному патрубку водонагревателя, а трубу горячей воды к выходному патрубку. В некоторых случаях это может быть так же просто, как снова подсоединить гибкие трубки, которые вы отсоединили при снятии старого нагревателя. Но если водопроводные трубы были жестко подключены к водонагревателю и для его снятия требовалось разрезать, то работа немного усложняется.

   Вам может понадобиться собрать различные резьбовые переходники, короткие отрезки трубы и соединительные фитинги, чтобы соединить ниппели водонагревателя с трубами холодной и горячей воды. Как вы это сделаете, будет зависеть от типов труб, которые у вас есть, и конфигурации сантехники. Если у вас есть медные трубы, может потребоваться пайка с помощью горелки, но существуют компрессионные фитинги, фитинги с захватом (SharkBite) и фитинги PEX, которые также могут работать с различными типами сантехнических труб.

   Если у вас их еще не было, сейчас самое время установить гибкие трубки для подключения труб горячей и холодной воды к водонагревателю. Это облегчит отсоединение водонагревателя, если в будущем вам потребуется произвести ремонт или замену. Для этого необходимо прикрепить переходники с наружной резьбой как к ниппелям водонагревателя, так и к концам труб горячей и холодной воды. Затем гибкие трубки вставляются между собой с помощью накидных гаек, которые навинчиваются на адаптеры.

   Ель / Кевин Норрис

9. Подключение газовых или электрических линий

   Подключите источники газа или электричества, если применимо:

   Для газового водонагревателя : Подсоедините газопровод к клапану управления газовой горелкой. Используйте гибкую газовую линию, если это применимо и разрешено местным законодательством. Проверьте наличие утечек, открыв кран подачи газа и смажив газовый штуцер и все газовые соединения мыльным раствором. Если вы видите какие-либо пузырьки, соединение негерметично и его необходимо подтянуть. Если вы по-прежнему не можете получить хорошую герметизацию без пузырьков, обратитесь за помощью в газовую компанию или к сантехнику.

   Для электрического водонагревателя : Зажмите электрический кабель в соединительной коробке в верхней части водонагревателя. Подсоедините провода цепи к выводам водонагревателя с помощью разъемов для проводов. Прикрепите накладку к соединительной коробке проводов.

   Ель / Кевин Норрис

10. Снова подсоедините вентиляционное отверстие (только для газовых обогревателей)

    Расположите вытяжной колпак в верхней части водонагревателя по центру над выпускным отверстием и вставьте его в вентиляционную трубу. Закрепите его винтами для листового металла. Если высота нового водонагревателя отличается от высоты старого водонагревателя, вам может потребоваться укоротить вентиляционную трубу, обрезав ее ножницами по металлу или установив более короткий отрезок трубы. Или, для более короткого водонагревателя, вам может потребоваться удлинить вентиляционное отверстие, добавив дополнительный сегмент вентиляционной трубы.

    Убедитесь, что вентиляционное отверстие подключено в соответствии с инструкциями производителя и требованиями местного законодательства. Должны быть специальные детали и инструкции для нового водонагревателя.

    Совет

    В некоторых сообществах больше не разрешено совместное отводное отверстие с дымоходом или дымоходом, который также обслуживает печь (показано здесь). В этом случае вам, возможно, придется вызвать профессионала, чтобы перенастроить вентиляцию для вашего нового водонагревателя.

    Ель / Кевин Норрис

11. Завершить установку

    Откройте кран горячей воды в отдаленном месте дома, затем откройте кран подачи холодной воды к водонагревателю и дайте воде наполнить бак водонагревателя. Вы поймете, что бак полон, когда из крана горячей воды начнет течь вода.

    Для электрического водонагревателя восстановите питание цепи водонагревателя, снова включив автоматический выключатель. Для газового нагревателя убедитесь, что главный газовый клапан открыт, и убедитесь, что пилотный запальник работает правильно, следуя указаниям производителя.

    Установите термостат водонагревателя на температуру от 110 до 125 градусов по Фаренгейту, по желанию (рекомендуется 120 градусов), и дайте воде в баке нагреться до нужной температуры.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Обычные системы водяного отопления . Гавайский университет.

Изготовление теплозащитных экранов для дровяных печей

Помимо использования подходящих материалов, достаточное свободное пространство является наиболее важным фактором безопасности при установке любой дровяной печи. Правильно установленная и обслуживаемая дровяная печь может стать одним из самых безопасных приборов в вашем доме. Но мошенничество с допусками может создать очень опасную ситуацию.

Зазоры в дровяной печи нельзя полностью исключить, но их можно значительно уменьшить, используя правильно сконструированный теплозащитный экран. Крайне важно, чтобы теплозащитные экраны были спроектированы должным образом и соблюдались номинальные сокращения зазоров для данного типа экрана.

NFPA-211 , отраслевой стандарт для установки дровяных печей, описывает три различных типа теплозащитных экранов. (Примечание. NFPA-302 — это стандарт для лодок, который немного отличается от правил, изложенных в NFPA-211 и в этой статье. Правила NFPA-302 менее подробны, чем NFPA-211, поэтому мы рекомендуем следовать NFPA-211. стандарты, если вы не устанавливаете на лодке.)

Миниатюрная печь Требования к свободному пространству

Расстояния до горючих материалов без экранирования

• 18” сзади печи
• 16 дюймов от боковых сторон печи
• 18” из одностенной трубы
• 2″ из изолированной трубы

Расстояния до горючих материалов с теплозащитным экраном с воздушным охлаждением на стене (уменьшение на 2/3)

• 6 дюймов от задней части печи
• 5,33 дюйма от боков печи
• 6” из одностенной трубы
• Прочтите о создании теплозащитного экрана с воздушным охлаждением

Расстояния до горючих материалов с теплозащитным экраном с воздушным охлаждением, прикрепленным к печи/трубе (уменьшение на 1/2)

• 9 дюймов сзади печи
• 8” от боков печи
• 9” из одностенной трубы
• Прочтите о создании прикрепленного теплозащитного экрана

Расстояния до горючих материалов с изолированным теплозащитным экраном (уменьшение на 1/2)

• 9 дюймов от задней части печи
• 8” от боков печи
• 9” из одностенной трубы
• Читать о создании теплоизоляционного теплозащитного экрана

Расстояние до горючих материалов с каменным теплозащитным экраном (уменьшение на 1/3)

• 12” от задней части печи
• 10,66” от боков печи
• 12” из одностенной трубы
• Читать о строительстве каменного теплозащитного экрана

Советы:

Не забудьте трубку!

Как печь, так и дымоход имеют свои собственные необходимые зазоры, которые необходимо соблюдать. В большинстве случаев вам нужно будет построить тепловой экран как для вашей печи, так и для трубы, чтобы безопасно достичь желаемого уменьшения зазора.

Как рассчитать зазоры с теплозащитным экраном

Расстояние рассчитывается от источника тепла до горючей поверхности. Таким образом, зазор 18 дюймов, уменьшенный до 6 дюймов, с экраном, который находится на расстоянии 1 дюйма от стены, будет составлять не менее 5 дюймов от экрана до источника тепла.

Насколько большими должны быть теплозащитные экраны?

Экран из листового металла на верстаке

Зазоры рассчитываются во всех направлениях по прямой линии. Самый простой способ выяснить, какие поверхности должен покрывать экран, — это вырезать дюбель до номинального зазора, который вы тестируете.

Например, от задней части печи Dwarf номинальное расстояние до горючих материалов составляет 18 дюймов. С помощью 18-дюймового дюбеля измерьте все точки на стене, до которых можно дотронуться одним концом дюбеля, а другим концом касаясь задней части печи. Все эти точки должны быть закрыты теплозащитным экраном.

Карликовая печь с плиточным щитом

Сделайте то же самое для дымохода и стенок печи на соответствующих зазорах.

В этом упражнении вы заметите несколько вещей. Во-первых, тепловые экраны имеют тенденцию быть значительно больше, чем профиль печи или дымохода. Во-вторых, чем дальше печь или дымовая труба от горючего материала, тем меньше должен быть тепловой экран.

Не доверяйте картинкам

Глянцевая плитка очага и Dwarf 4kW

Мы получаем много вопросов о фотографиях печей, которые, кажется, имеют гораздо более тесные зазоры, чем разрешено. «Как они могут это сделать?»

Иногда по фотографии трудно определить, насколько близко к стене находится печь. Зазоры могут быть в порядке, но на фото они кажутся меньше, чем на самом деле.

Люди часто нарушают допуски и публикуют результаты в Интернете. То, что кто-то сделал это, не означает, что это безопасно.

В некоторых случаях печи «постановлены» таким образом, что их невозможно установить, а потом исправляются. Например, в Tiny House Nation S5E15 у них не было времени установить систему дымохода до съемок эпизода, поэтому декораторы просто поставили печь там, где, по их мнению, она выглядела лучше всего. На фотографиях в эпизоде ​​плита стоит слишком близко к стене, но если присмотреться, то видно, что плита еще не подключена.

Пиролиз — почему зазоры такие большие

Зазоры важны, потому что дровяные печи сильно нагреваются во время работы. Горючие материалы, находящиеся слишком близко к печи, могут нагреться до температуры самовоспламенения и загореться. Для возгорания не требуется искра, достаточно тепла, топлива и кислорода.

В большинстве случаев нарушение клиренса не вызывает немедленного пожара. Поскольку материал многократно нагревается, он разрушается на молекулярном уровне, и его температура самовоспламенения начинает падать в процессе, называемом пиролизом. После месяцев или лет многократного нагрева поверхность, с которой «еще не было проблем», может самопроизвольно загореться.

В целях безопасности открытые горючие материалы вокруг печи никогда не должны превышать температуру окружающей среды на 117 градусов по Фаренгейту, а незащищенные области (например, под очагом) никогда не должны превышать температуру окружающей среды на 90 градусов по Фаренгейту. Если вы наблюдаете, как потенциально горючие материалы вокруг печи обесцвечиваются, это может указывать на то, что происходит пиролиз. Но вы не всегда сможете это увидеть.

Что происходит, когда вы жульничаете

Последствия пожара в сауне

Нарушения правил безопасности представляют собой особенно опасную проблему, поскольку они часто не вызывают немедленного пожара. Иногда пиролиз проявляется в виде обесцвечивания или обугливания на поверхности горючих материалов, но иногда пиролиз может происходить внутри стены. Вы можете без проблем пользоваться дровяной печью месяцами или годами, пока однажды ваша стена не загорится изнутри без предупреждения.

Неправильные зазоры также могут быть вызваны использованием неподходящих материалов. Например, если вы используете пеллетную трубу вместо надлежащей дымоходной трубы класса А, чтобы проникнуть через крышу, и вы следуете рекомендуемому производителем зазору до горючих материалов, вы создадите опасное нарушение зазора. Труба для пеллет рассчитана на гораздо более низкие температуры, чем у дровяных печей, поэтому зазоры рассчитываются с учетом этих более низких температур. Подсоедините трубу для пеллет к дровяной печи, и номинальные зазоры производителя больше не соответствуют требованиям. Не говоря уже о том, что пеллетная труба очень токсична при нагревании до температуры дровяной печи.

Примечание для жилых помещений

Помещения, на которые распространяются строительные нормы и правила, обычно имеют особые требования к зазорам. Если печь внесена в список UL для жилых помещений, вам необходимо следовать инструкциям производителя в руководстве. Однако большинство миниатюрных печей не внесены в список UL, поэтому вам может потребоваться следовать местным строительным нормам и правилам для печей, не включенных в список, которые обычно требуют 36-дюймовых зазоров до горючих материалов во всех направлениях.
