Печь из бочки для бани своими руками: чертеж, пошаговая инструкция с фото

чертеж, пошаговая инструкция с фото

Печка в баню из стальной бочки, сделанная своими руками – это простая операция. При незначительных затратах домашний мастер, обладающий начальным опытом проведения сварочных, слесарных работ, сможет сделать печь – каменку из подручных материалов. Главное знать особенности конструкции и инструкцию производства банного отопителя.

Свернуть

• Подготовительные работы по производству печи
• Выбор бочки
• Расходные материалы и их количество
• Инструменты
• Схема
• org/ListItem»>Пошаговая инструкция по изготовлению
• Обустройство фундамента
• Защита стен и потолка
• Изготовление конструкции печки
• Обустройство дымохода
• Вывод трубы
• Финальные работы и проверка конструкции
• Особенности эксплуатации и правила ППБ
• org/ListItem»>Вывод

Разберем процесс изготовления «агрегата» для бани из бочки с возможностью поддать парку без выхода в помещение угарного газа.

Подготовительные работы по производству печи

Первоначально нужно приготовить необходимые материалы, оборудование и инструменты.

к содержанию ↑

Выбор бочки

Для такой конструкции лучше использовать стальные нержавеющие цилиндры или бочки с толстыми стенками. Но такие материалы найти трудно, да и стоить они будут дорого. Поэтому рассмотрим вариант применения простейшей стальной 200 л тары с ребрами жесткости на корпусе.

Толщина боковых стенок у них достаточная, а для донышка мы будем использовать колосниковую решетку из арматуры. Ребра жесткости укрепят стенки. Простота конструкции и работ позволят быстро заменить прогоревшую печь через 7-10 лет ее использования, за это время вся работа окупится много раз.

Но при покупке на пункте приема металла или при обнаружении бочки на свалке, обязательно убедитесь, что в ней не хранились бензин или масло. Такой сосуд потребуется предварительно промыть и очистить от остатков топлива. Только убедившись в отсутствии легковоспламеняющихся жидкостей и газов можно приступать к работе.

200л бочка

к содержанию ↑

Расходные материалы и их количество

Потребуется приготовить ряд заготовок для колосника и крепления решетки в отсек с камнями.

Бочка стальная 200 л	1 шт
Емкость для горячей воды, объемом 50-70 л	1 шт
Арматура толщиной 10 мм	Отрезки необходимой длины для изготовления колосниковой решетки с шагом между прутками 5-6 мм
Стальной уголок с полкой 40 мм	2 отрезка посередине бочки  для крепления решетки под камни
Арматура, диаметром 10-12 мм	Отрезки для решетки в отсеке с камнями
Камни для заполнения отсека и верха печи	На ваше усмотрение
Пруток и профильная труба для петель дверцы	2 отрезка прутка 8 мм по 100 мм. 4 детали из профильной трубы 20 мм по 50 мм

Это только основные материалы для работ. Нам потребуется подготовить огнеупорный кирпич для обкладки внутренней части топки. Отрезок трубы, подходящего для сэндвич – трубы дымохода. Все эти материалы можно будет приобретать перед установкой печи и вывода дымохода на крышу.

к содержанию ↑

Инструменты

Для производства работ подготовьте:

• сварочный аппарат:
• сварочную маску и одежду;
• электроды для сварки конструкционной стали;
• болгарка с зачистным и запасом отрезных дисков;
• слесарный инструмент;
• мастерок и емкость для замешивания раствора.

к содержанию ↑

Схема

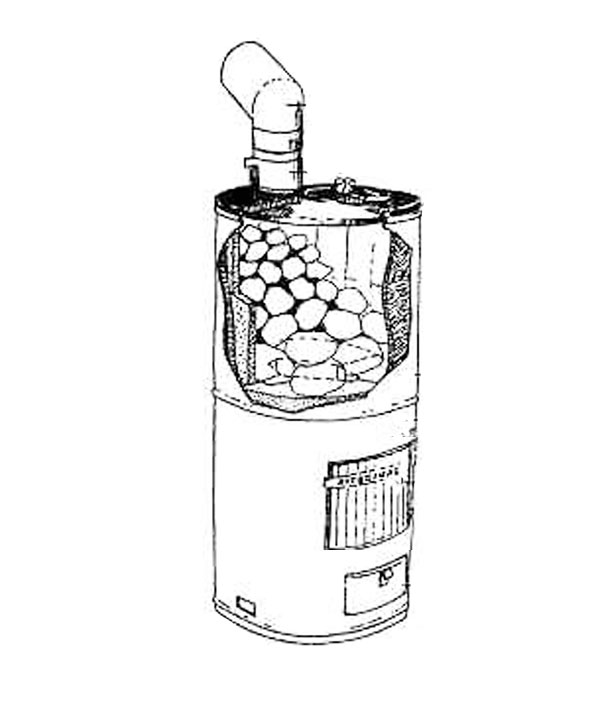

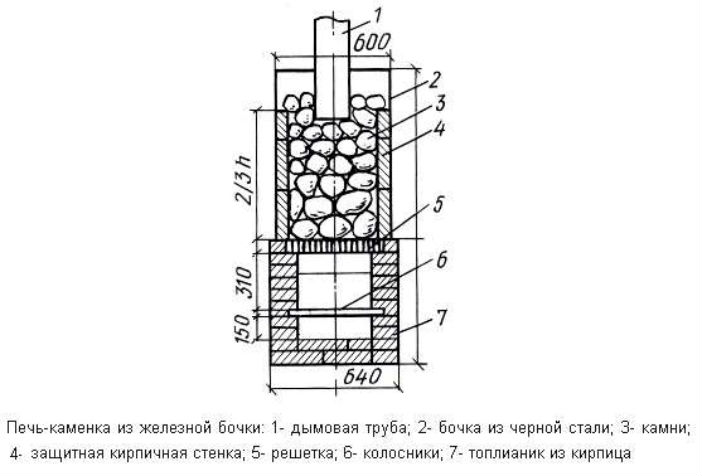

Схема печи из бочки для бани

Многие делают такую печь с возможностью открытия крышки и обливания камней для пара. Но в этом случае в помещение выходит угарный газ. Мы делаем вариант, где крышка печи будет утоплена в корпус на 100 мм и сверху уложен ряд камней. В этом случае, любители пара смогут плеснуть воды из шайки на кирпичи без открывания крышки.

Сбоку закрепим бак для горячей воды. Такую емкость можно найти на скупке или сделать самостоятельно из листовой стали. Емкость будет закрепляться на боковой стенке. В ней делается отверстие для залива воды и приваривается патрубок для накручивания водоразборного крана.

к содержанию ↑

Пошаговая инструкция по изготовлению

Процесс изготовления и установки печи из бочки для бани разбит на несколько этапов.

к содержанию ↑

Обустройство фундамента

Готовить основу для отопителя лучше при строительстве бани. Для этого:

• выкапывается отдельный котлован глубиной ниже уровня промерзания почвы;
• на дно укладывается песок и щебень, затем керамзит или битый кирпич, оставшийся при строительстве дома;
• слой утеплителя и подушки нужно уплотнить. Для этого его заливают водой и трамбовкой качественно уплотняют грунт. Затем на подушку выливается жидкий раствор, после его схватывания укладываем слой рубероида и делаем постамент для печи;
• его можно сделать полностью из бетона, но такая работа потребует подготовить опалубку и замешать большое количество раствора. Это вызовет удорожание нашей конструкции. Поэтому для постамента укладываем 2 ряда кирпича, первый ряд делаем на 800 мм больше, а второй выкладываем по размерам бочки. В середине 2-го слоя кирпичей не кладем 3 ряда. Этот просвет будет служить для обустройства зольника и поддувала. Для этого необходимо закрепить дверцу с ручкой к кирпичу, полностью перекрывая паз.

Фундамент для печи готов. Пока раствор застывает, займемся защитой стен и потолка.

к содержанию ↑

Защита стен и потолка

Установка металлической печи в деревянной бане может вызвать деформацию деталей отделки стен и потолка при недостаточном зазоре между печью и поверхностями из дерева. И как самое страшное, чрезмерный нагрев плоскостей может вызвать тление и возгорание дерева. Поэтому минимальное расстояние до горючих поверхностей – не менее 1000 мм.

Дополнительно поверхности стен и потолка лучше укрыть защитными экранами с наружной отделкой фольгой. Такой экран не позволит деформироваться вагонке. К тому же, отражая тепло от фольги, защита позволит быстрее обогреть помещение парной. В нашем варианте металлическая бочка обкладывается кирпичом, поэтому размер до стены можно уменьшить до 200 мм.

Защитные листы

к содержанию ↑

Изготовление конструкции печки

Параллельно с работами по фундаменту и защитой стен, приступаем к изготовлению самого отопителя. Для этого работу выполняем в следующей последовательности:

1. В дне бочки, посередине, размечаем и вырезаем болгаркой паз размером 350/400 мм. Его края усиливаем стальной вязальной проволокой сечением 5-6 мм. Этот паз необходим для удаления золы и остатков дров в камеру зольника.
2. Для лучшего обогрева бани можно приварить к донышку 4-е трубки по 2-е к противоположным сторонам, диаметром 32 мм. Располагаем их ближе к стенкам, загнув их под углом 90
   0. В верхней части печи выводим из бочки. Для этого от края отступаем на 250 мм и выводим по 2-е трубки с каждой стороны. Конвекционные детали требуется хорошо обварить. Теперь холодный воздух будет проходить по трубам, нагреваясь выходить сверху потоком тепла. Такая печь для бани из бочки позволит быстро нагреть помещение, без лишней траты дров.
3. Размечаем от низа расстояние 100 мм и делаем из арматуры колосниковую решетку. Расстояние между прутьями 5-6 мм. Сверху продольных деталей закрепляем 2-3 поперечины для жесткости колосника. В местах прохода конвекционных трубок, прутки крепим к ним.

   Колосниковая решетка

   Еще один вариант

4. Обкладываем внутреннюю часть топки огнеупорным кирпичом, устанавливая его вертикально по стенкам. Это позволит снизить потери тепла.
5. Замеряем бочку и размечаем 1/3 ее длины для обустройства топки. Размечаем и крепим 2 уголка для изготовления решетки, на которую будут укладываться камни.
   Расстояние между уголками 300 мм. С шагом 50-70 мм привариваем прутки арматуры и делаем решетку. При сварке, помните о том, что на эту решетку будет оказываться значительное давления слоя камней, поэтому проверяйте качество провара.
6. Определившись с тыльной и лицевой сторонами, вырезаем сзади отверстие под трубу дымохода и привариваем отвод. Второй конец отвода должен располагаться вертикально. На конце отвода делаем шиберную задвижку. Для этого прожигаем отверстие в трубе, заводим в него пруток до противоположной стенки.

   Вертикальный и горизонтальные отводы

7. Теперь из листового металла делаем круг по диаметру немного меньше сечения трубы. В «блине» врезаем сегмент и стыкуем деталь с прутком. Прихватив и убедившись в правильном положении блина, его надежно приваривают к прутку. На второй, выступающий из отвода участок прутка, можно приварить ручку или просто загнуть его под углом. Такая конструкция позволит регулировать тягу.
8. На лицевой стороне топочного отделения размечаем и прорезаем отверстие 400/300 мм. На края отрезанной детали по контуру прихватываем проволоку и закрепляем веревку из асбеста для плотного закрывания дверки. Из уголка делаем ручку и устанавливаем дверцу на 2-е самодельные петли из прутка и 2-х отрезков профилей. Для закрывания дверки можно сделать самодельный шпингалет или заказать замок с эксцентриком у токаря.

   Пример отверстия

   Пример отверстия 2 (без установленной решетки)

9. Отрезаем верх бочки, на решетку укладываем камни.
10. Размечаем сверху 100 мм и прихватываем отрезки уголка. На них укладываем, подогнанную по размеру, крышку бочки. Для уплотнения можно использовать асбестовый шнур. Приваривать верх не стоит. В этом случае легко заменить камни и полностью разобрать печь для ремонта.
11. Устанавливаем печку на фундамент. При желании ее можно закрепить, приварив к бочке уголок и закрутив саморезы в подготовленные отверстия. Но печь очень тяжелая, поэтому будет стоять надежно.
12. Выкладываем до верха бочки слой камней. Теперь, при нагреве, на них можно плескать квас из шайки и наслаждаться ароматным паром.
13. Обкладываем печь кирпичом до половины или верха бочки. В этом случае мы убережемся от ожогов при касании железа. Пустоты между кирпичами и трубой лучше заделать раствором глины.

Наша печка для бани готова. Остается выполнить работы по обустройству дымохода и приступать к пробному «пуску».

Один из вариантов конструкции (без бака для воды)

к содержанию ↑

Обустройство дымохода

Для дымохода лучше использовать сэндвич – трубы с гофрированным наружным слоем. Такие трубы снабжены дополнительным слоем теплоизоляции и не требуют подготовки при проходе сквозь перекрытия. Подойдя к выходу на крышу, придется перейти на асбоцементную или стальную трубу. В этом месте трубы надежно закрепляются на хомутах, прикрученных к стене.

к содержанию ↑

Вывод трубы

Место прохода дымохода на крышу или наружную стену необходимо надежно заизолировать от потерь тепла. Для этого трубу обматываем мин. или стекловатой, а пустоты заполняем монтажной пеной.

Труба должна быть выше конька крыши минимум на 1000 мм и конец ее закрыт защитным козырьком. Место выхода дымохода потребуется надежно заделать слоем гидроизоляции. Для закрепления длинной вытяжки используют растяжки из стального троса или проволоки.

Варианты вывода трубы

к содержанию ↑

Финальные работы и проверка конструкции

Все готово к зажиганию первой порции дров. Для этого полностью заполняем топку дровами и с края выкладываем мелкие щепки. Заливаем воду в емкость. Убедившись в наличии тяги, зажигаем дрова и закрываем дверку. Не стоит пугаться, если трубки конвекции и камни начнут дымить. Откройте двери и включите вытяжку. При первом запуске из камней, стенок бочки и трубы выгорают остатки масла и других горючих веществ.

Может потребоваться сделать вторую закладку дров, но важно добиться бездымной работы печи. Выливаем воду из водогрейки, она не годится для купания. После этого можно заливать холодную воду и затапливать печь для обогрева бани и подачи пара.

к содержанию ↑

Особенности эксплуатации и правила ППБ

Особенностей эксплуатации у нашей печи нет. Как и в другой банной конструкции, если вам потребуется поднять температуру в парной, просто плесните водой на раскаленные камни и наслаждайтесь ароматным паром. Трубы конвекции позволяют быстро набирать температуру в бане.

Периодически удаляйте золу из отсека под печью и очищайте колосниковую решетку от налета. Обязательно перед каждым использованием проверять тягу. Если газы отводятся слабее, значит пришла пора прочищать дымоход. Для этого в трубу пропускают проволоку с ершиком и снимают налет со стенок.

Периодически проверяйте состояние камней. Если влага испаряется не полностью, на них может появиться налет плесени. Такие камни потребуется промыть под проточной водой.

Важно! Не рекомендуется использовать камни с вкраплениями слюды. Этот материал выделяет при нагреве большое количество газа. Не укладывайте на решетку куски гранита. Этот материал при  нагреве разрушается. Для каменки лучше использовать диабаз или талькохлорит.

Если вода в баке не разбирается, она закипает и на стенках емкости может образовываться известковый налет. Для удаления достаточно добавить в воду лимонную кислоту, и вы сразу забудете о белых хлопьях, плавающих в воде.

Обязательно закрывайте дверцу при горении дров. Помните, что маленький уголек, попавший на деревянный пол, может вызвать пожар. Не стоит поднимать температуру в парной до космических высот, особенно при больном сердце и сосудах. Лучше париться постоянно при хорошей температуре, чем ставить рекорд по температуре в бане и попадать в больницу.

к содержанию ↑

Вывод

Печка из бочки в баню – это простейшая конструкция, при внесении в нее нескольких доработок можно получить отличную каменку и обогреватель совмещенные в одном корпусе. Попробуйте сделать сначала простую печь, которую впоследствии можно переделать в украшение для бани.

Как сделать печь для бани из бочки своими руками

Содержание

• 1 Устройство самодельной буржуйки
• 2 Список необходимых материалов и инструментов
• 3 Как сделать печь из бочки

В наше время печи длительного горения стали незаменимыми и многофункциональными. Отопительные устройства обеспечивают комфортную температуру в помещении, позволяют нагревать всевозможные вещества, воду или пищу.

Нагревательные сооружения длительного горения бывает разных видов по своему назначению (для бани, дома и так далее) и техническим характеристикам. В этой статье мы рассмотрим печь длительного горения для бани, сделанную из бочки: определим ее предназначение, расскажем, как сделать ее своими руками.

Печка для бани из бочки является достаточно универсальной и простой в эксплуатации конструкцией. Как правило, из бочек своими руками изготавливают буржуйки – несложные, однако очень эффективные в использовании печки.

Устройство самодельной буржуйки

Перед тем, как приступать к изготовлению отопительного агрегата для бани своими руками, необходимо тщательно изучить его устройство, принцип работы. Буржуйка состоит из следующих деталей: сначала идет поддувало и колосниковая термостойкая огнеупорная решетка. Немного выше располагается топливный отсек, куда закладывается горючее. Все эти составляющие находятся в корпусе печки, который представлен бочкой.

Из последнего выходит дымоходная труба. Устройство конструкции очень простое. Принцип работы агрегата длительного горения также несложен: в дровяной буржуйке топливо, взаимодействуя с кислородом, сгорает и выделяется тепло, которым печь отапливает помещение.

Список необходимых материалов и инструментов

Для того, чтобы своими руками сделать печку, нам понадобятся следующие материалы:

• Сама бочка, которая будет корпусом печи. Лучше выбирать деталь из нержавеющей термостойкой и жароупорной стали, так как она наиболее качественная, по сравнению с другими, будет очень долго служить без появлений ржавчины или вогнутостей. Если вы берете использованную бочку, необходимо проверить: не находились ли в ней горючие, взрывоопасные или легковоспламеняющиеся материалы.
• Дымоходный блок.
• Дверки для будущей печки. Их лучше покупать или изготавливать своими руками из того же материала, что и корпус.
• Ножки для печки.
• Ведро с водой (вода нужна для того, чтобы предупредить высокий нагрев корпуса в процессе работы).
• Дымоходная труба. Рекомендуют приобретать пластиковую трубу, по причине того, что она является намного легче железной, а также копоть, грязь смываются с нее намного легче.
• Всевозможные шурупы, болты, гайки.
• Отрезной диск.

Необходимы следующие инструменты :

• плоскогубцы;
• дрель, шуруповерт;
• набор специальных отверток;
• защитные перчатки;
• защитные очки;
• специальные наушники.

Как сделать печь из бочки

Для начала следует заполнить бочку холодной водой (одного ведра будет вполне достаточно), далее нужно определить размеры будущей дверцы для бани маркером на верхней части корпуса. После этого следует вырезать обведенную часть отрезным диском. Во время этого процесса следует использовать защитные перчатки, очки, наушники, чтобы не навредить вашему организму.

Далее нужно сделать крепления для дверцы, а после этого зафиксировать последнюю болтами с помощью отвертки. Рекомендуется не снимать защитные перчатки и очки на протяжении всей работы. Работу нужно сделать с максимальной осторожностью, внимательностью, тщательностью.

Следующим действием будет разметка креплений для будущих ножек вашей печки. После того, как вы определили, где они будут находиться, нужно установить крепления в этих местах. Когда вы прикрепите ножки к корпусу печи – проверьте, чтобы агрегат стоял на земле устойчиво, не шатался, не падал. Теперь нам нужно сделать отверстие для дымохода. Его размер должен соответствовать диаметру дымоходной трубы, которую вы будете использовать.

Намечать контуры на бочке рекомендуется черным маркером. В сделанном отверстии нужно крепко закрепить дымоходную трубу болтами, от нее зависит качество использования печи. После завершения всех работ, полученный агрегат нужно очистить от грязи и различного рода остатков.

Бочковые печи, бочковые обогреватели и бочковые коптильни – Новости Матери-Земли

– У вас, чичако, слишком много работы, – проворчала старая закваска. «Когда я приехал на Аляску еще в 36-м, у нас не было модных электрических печей для обогрева наших кают. Ванн для бани не было. Мы научились использовать то, что у нас было. . . мы ничего не выбрасывали».

Один взгляд на хижину старожила подтвердил его хвастовство. Он построил дом из бревен со своей усадьбы. Печь, которую он использовал для приготовления пищи и отопления, была сделана из старой бочки из-под масла. Рядом со зданием висит квадратный газовый баллон Blazo, который служит душем. Все делалось из того, что было под рукой на тот момент.

Однако старик ошибся, приняв нас за нежноногих. Моя жена родилась на Аляске, и я живу здесь уже шесть лет. За время пребывания в «буше» я сделал многое из того, чем хвастался ветеран. Я тоже научился импровизировать из того, что могу найти, или модифицировать то, что есть, с минимальными затратами.

Как и многие жители Севера, я обнаружил, что самым простым и дешевым из всех материалов для переработки являются 55-галлонные бочки, пятигаллонные (Blazo) газовые канистры и транспортировочные ящики Blazo. Эти универсальные предметы использовались так много раз, что люди в этих краях называют бочки «тундровыми ромашками», а ящики — «аляскинскими пиломатериалами».

Где вы берете эти полезные вещи? Что ж, некоторые заправочные станции или гаражи сдают бывшие в употреблении 55- или 30-галлонные бочки бесплатно. Заводы по производству нефтепродуктов обычно продают их за 10 или 15 долларов, в зависимости от того, покупаете ли вы контейнеры, заполненные топливом, или нет. Это хорошая идея. . . Я обнаружил, что обычно намного дешевле купить бочку бензина у оптового дистрибьютора и залить топливо в свою машину, чем останавливаться на станции технического обслуживания каждый раз, когда бак моего автомобиля заканчивается.

Завод также торгует «корпусным газом» — двумя баллонами Blazo в деревянном ящике — в виде белого бензина, жемчужного керосина или авиационного топлива. Или, если вам не нужны какие-либо из этих продуктов, в гаражах обычно лежат банки и коробки, которые иногда раздают их операторы.

Основными инструментами, необходимыми для работы с барабанами, являются острое холодное зубило и тяжелый молоток. Сварочный комплект также необходим, но его можно взять напрокат. (Предостережение: Никогда не сваривайте и не используйте резак на бочке или газовом баллончике, пока емкость не будет тщательно очищена! Умные механики заполняют такие емкости полный воды перед резкой или сжиганием. Любое оставшееся топливо может воспламениться и вызвать взрыв.)

Для переделки банок Blazo пригодится пара крепких ножниц по металлу. Другое оборудование для проектов, которые я опишу, включает дрель и хорошие биты по металлу, ножовку, тиски, отвертки, гаечные ключи, инструмент для развальцовки труб, напильник и плоскогубцы.

С помощью этих материалов и немного изобретательности вы можете превратить старые топливные баки во множество полезных предметов. Ниже приведены лишь некоторые из возможностей.

Барабанная коптильня

Одна из лучших копченостей, которые я когда-либо ел, была приготовлена ​​из коптильни, которую я изготовил из 55-галлонной бочки. Моя импровизированная коптильня не настолько велика, чтобы ее изготовление или эксплуатация требовали больших усилий, но достаточно велика, чтобы произвести хороший запас вяленого мяса.

Если вы хотите сделать одну из этих домашних коптилен, начните с вырезания верхней части барабана с помощью холодного долота и молотка. Эта работа не утомит вас так быстро, если вы сначала проткнете внутренний край ствола, разрезав его прямо вниз. Затем держите инструмент под углом 45 градусов и обрабатывайте крышку с первого разреза. Очистите внутреннюю часть контейнера после того, как конец был удален.

Затем сделайте основу курильщика: лист фанеры толщиной в дюйм с четвертью, площадью около трех квадратных футов и с шестидюймовым отверстием в центре. Эта доска может стоять на ножках, как стол, или может быть частично утоплена в склоне холма (мое личное предпочтение… старая добрая Мать-Земля, кажется, придает рыбе немного дополнительного аромата).

Если вы тоже предпочитаете мой метод, выкопайте ровную выемку в холме шириной с фанерный квадрат и достаточно глубоко в склоне, чтобы отверстие в центре основания упиралось в землю. Примерно в четырех футах вниз по склону вырежьте аналогичную нишу, в которой банка Blazo поместится горизонтально и закончится первой. Затем выкопайте канавку площадью четыре дюйма в земле от задней части нижнего выступа до отверстия в основании коптильни. Вы можете выстелить дно этого желоба одним непрерывным отрезком алюминиевой фольги шириной восемнадцать дюймов и таким же образом накрыть туннель. Грязь можно использовать, чтобы прижать края фольги и запечатать дым.

Теперь о топке. Вырежьте верхнюю часть из банки Blazo и прикрепите ее на место, чтобы она служила дверью. В нижней части банки открывается пятидюймовый квадрат с трех сторон. Отогните лоскут назад и положите коробку — на бок — в землю, чтобы дым шел в канавку, когда вы ее зажжете.

Ваша последняя строительная работа — это стойка для рыбы, которая стоит внутри перевернутого барабана. Сделайте каркас из того, что окажется под рукой, и оснастите его тремя или четырьмя проволочными полками, достаточно маленькими, чтобы поместиться внутри бочки (я использовал около 25 футов дерева размером один на два дюйма).

Чтобы использовать готовую коптильню, загрузите полки в верхнюю камеру и разожгите дым в банке Blazo. Избегайте очень смолистых пород дерева, которые производят неприятный привкус. Если вы подпитываете пламя щепками, слегка смочите их, чтобы образовалось больше дыма. Вам нужно будет поэкспериментировать со временем и температурой отверждения, пока не получите желаемый результат. . . проверяйте мясо каждый день или около того и украдкой откусывайте, чтобы увидеть, как изменится вкус. Или, если вы действительно хотите стать экспертом, возьмите книгу о курении.

Плита Юкон

Если у вас есть сварочный аппарат и немного металлолома, вы можете превратить масляную бочку в большую кухонную плиту и обогреватель для небольшой хижины или дома.

Сначала вырежьте 10-дюймовый квадрат из одного конца ствола и используйте петли или проволоку, чтобы закрепить металл обратно на место в качестве двери. Пока вы это делаете, просверлите два отверстия в клапане и проденьте через них проволоку, чтобы сделать ручку.

Теперь, если плита будет использоваться для приготовления пищи, вы должны вырезать часть прямо из цилиндра и заменить изогнутую поверхность плоской панелью, которая станет «верхом» для приготовления пищи. Положите бочку на бок, держите столярный уровень вдоль бочки и проведите прямую контрольную линию от торца дверцы вниз на две трети длины контейнера. . . или используйте край низкого стола или подобный предмет в качестве линейки.

С помощью веревки отмерьте 18 дюймов вокруг барабана на дальнем конце контрольной линии, отметьте поверхность вдоль этой кривой и проведите вторую продольную линию, параллельную первой, на расстоянии полутора футов от нее. это. Четвертая сторона вашего «прямоугольника» проходит не вокруг дверного конца бочки, а прямо через верхнюю часть круга. Затем с помощью резака аккуратно удалите начерченную форму.

Ваша плита будет лучше готовить и дольше оставаться горячей, если вы замените вырезанный участок на плоский кусок железного покрытия толщиной четверть дюйма и размером 16 на 22 дюйма. Приварите эту крышку к бочке и закройте арочное пространство в задней части варочной зоны железной затыльником.

Если вы не можете получить железную крышку, аккуратно отрежьте концевой полукруг от куска, который вы сняли с барабана, и приварите этот сегмент в качестве затыльника. Затем выровняйте криволинейный участок стенки бочки, приварите его по открытому пространству и обрежьте лишнюю сталь.

Вам, конечно, понадобится выход для дыма. Вырежьте пятидюймовое отверстие в задней трети верхней части печи и приварите шестидюймовую дымовую трубу над отверстием. Продолжайте дымоход через крышу или через стену.

Затем можно сделать металлический каркас для поддержки нагревательного агрегата или установить бочку в песочницу. (Положите лист асбеста между песком и полом… и используйте тот же материал для защиты любой стены, которая находится ближе чем в 12 дюймах от печи. Эти горелки Yukon иногда раскаляются докрасна.)

Очевидно, если вам нужно только нагреватель (а не варочная поверхность), вы можете сделать его очень просто, просто вырезав дверцу в одном конце барабана и добавив дымоход, как описано. Вы можете обнаружить, что вход должен быть открыт, чтобы огонь мог втягивать воздух.

Самое приятное применение барабанной каменке, которое я нашел, — это сердце сауны. Загерметизировав как можно лучше небольшой сарай, постройте печь-бочку в середине здания. Установите этот источник тепла на слой песка, заключенный в раму (я использовал 10-футовые деревянные доски размером два на четыре дюйма), обтянутую проволочной сеткой, а затем заполните огражденное пространство камнями . . . но убедитесь, что камни твердые, неслоистые и тщательно высушены, чтобы они не взорвались при нагревании.

Разожгите огонь в печи, и примерно через 30 минут у вас будет одна очень горячая сауна. Налейте небольшое количество воды на камни, чтобы пропарить камеру. Банка Blazo с обрезанным верхом и забитыми острыми краями очень хорошо удерживает жидкость, а транспортировочные ящики из того же контейнера служат прекрасными стульями, на которых можно сидеть, пока вы потеете. Для настоящего удовольствия постройте финскую баню рядом с рекой или озером, чтобы вы могли выбежать из горячего сарая и прыгнуть в холодную воду (или в снег, как мы делаем на Аляске).

Фото Unsplash/Алекса Дороховича

Бочка для нагрева воды

Одной роскоши, которой мне часто не хватает, живя в «буше», — это много горячей воды для купания, приготовления пищи и стирки. Это постоянная борьба за то, чтобы держать достаточно под рукой. Одним из способов устранения этой нехватки является соединение вашей барабанной печи с водонагревателем, сделанным из топливной бочки и некоторых из использованных однодюймовых медных трубок.

Срежьте верхнюю часть барабана холодным долотом и забейте острые края молотком. Теперь вам нужно сделать нагревательный элемент из отрезка скрученной медной трубы, прикрепленной с обоих концов к внешней стороне бака. Это расположение должно выступать достаточно далеко от стены контейнера, чтобы его можно было вставить в переднюю часть печи или камина. (Если ваш источник тепла представляет собой самодельную модель Yukon, вы, конечно, можете встроить трубу в топку во время строительства.)

Согните центральную часть трубы вокруг какого-нибудь предмета диаметром около 12 дюймов, оставив на концах прямые участки, достаточно длинные, чтобы их можно было прикрепить к барабану. Теперь просверлите два отверстия в контейнере — одно рядом со дном и одно на полпути — достаточного размера, чтобы в него вошли концы трубок, и припаяйте соединения, чтобы они не протекали.

Необходимо соорудить прочное основание для поддержки барабана на высоте, позволяющей нижней трубе проходить прямо к источнику тепла. Устройство работает очень просто: горячая вода поднимается вверх и заставляет жидкость циркулировать, поэтому у вас есть постоянный запас для бытовых нужд. Просто налейте холодную воду, и пусть комбинация печки и обогревателя сделает все остальное.

Маслобак для печки

Одной из самых распространенных достопримечательностей на Севере является маслобак для печки, сделанный из бочки. Такие контейнеры недороги, их легко построить, и их можно использовать для любой небольшой масляной печи или печи.

В верхней части топливной бочки вы найдете два отверстия с резьбой, одно большое и одно маленькое. Вы будете использовать большее отверстие, чтобы время от времени наполнять бак, а другое — это место, где вы будете подключать соединение к плите.

В местном магазине сантехники приобретите клапан для бака со стандартной трубной резьбой три четверти дюйма (наружная), чтобы резьба подходила к маленькому отверстию барабана. На другом конце клапана должен быть фитинг, соответствующий размеру трубы, используемой в вашей плите или печи. Если у вас нет инструмента для развальцовки труб, чтобы прикрепить гаджет, попросите у поставщика фитинги без развальцовки.

Прочная опора (я использовал дерево размером два на четыре дюйма), чтобы удерживать барабан в горизонтальном положении не менее чем в трех футах над карбюратором печки.

Другие варианты использования бочек

Из «тундровых маргариток» можно сделать отличную водопропускную трубу, отрезав верхние и нижние части бочек и сварив цилиндры вместе встык.

Или — если у вас есть несколько бочек в хорошем состоянии — вы можете легко использовать их в качестве пристани для лодки, так как они очень плавучие и с ними легко работать. Просто свяжите пустые контейнеры уголком и накройте их деревянными досками.

И, наконец, разрезать бочку вдоль пополам, приварить несколько металлических стержней поперек отверстия, и получится большой полезный шашлык.

Blazo Cans

В долгие холодные зимние месяцы одной из самых тяжелых человеческих обязанностей является посещение самого холодного из всех человеческих проклятий: туалета. К счастью, есть решение для не очень смелого искателя приключений.

Снимите крышку с пятигаллонной банки Blazo и просверлите два отверстия рядом с отверстием и на противоположных сторонах, чтобы взять проволочную ручку для переноски. Найдите старое сиденье для унитаза или вырежьте восьмидюймовое отверстие в куске фанеры, достаточно большое, чтобы поместиться на жестяную банку.

Чтобы подготовить туалет к использованию, наполните канистру на три четверти водой и влейте около литра керосина, печного топлива, дизельного топлива или подобного . . . но не бензин. На поверхности воды должно быть от одной четверти до половины дюйма топлива.

Этот маслянистый слой предотвратит выход любого запаха (кроме собственного).

Из банок Blazo с обрезанными верхушками также получаются отличные ящики для хранения, мусорные контейнеры, ведра для воды и ведра для мытья посуды. Если вы наберете их достаточно, те же банки покроют крышу вашей каюты, если вы отрежете оба конца каждой банки и расплющите оставшуюся часть.

Затем, после потного дня, когда вы прибивали раздавленные банки к крыше вашего дома, вы, вероятно, насладитесь освежающей ванной. . . и вы можете легко сделать душевую кабину на пять галлонов (как вы уже догадались) из другого контейнера Blazo. Отрежьте верхнюю часть банки и превратите емкость в ведро для воды, добавив проволочную ручку. Затем обратитесь в местный хозяйственный магазин за краном со стандартной полудюймовой трубой, соединяющей штуцер и шланг, и садовым ручным разбрызгивателем. Вырежьте отверстие в стенке контейнера по направлению к дну и закрепите кран стопорной гайкой. Прикрутите разбрызгиватель к крану, наполните бак горячей водой из барабанного нагревателя и наслаждайтесь стиркой. Вы найдете это намного лучше, чем губка для ванны!

Ящики Blazo

Я нашел «аляскинские пиломатериалы» полезными для полок кабины, табуретов, столов, тумбочек, ящиков для хранения в магазине, ящиков для саней и чего угодно. Просто раскрасьте ящики и используйте их по своему усмотрению.

Ящики Blazo также пригодятся, если вы хотите поймать птиц или мелких животных, таких как кролики и белки. Сделайте набор стержней с зазубринами и поддержите ими корпус. Затем проложите дорожку из еды, ведущую к тросу, и — когда животное потревожит эту опору в виде «четверки» — ящик упадет и поймает его. Однако большинство тварей могут подкопаться под краем ящика, чтобы сбежать, поэтому почаще проверяйте свои ловушки.

Конечно, мои предложения по утилизации топливных контейнеров — это только начало. . . полезность этих статей ограничена только вашим воображением. И такая изобретательность важна в наши дни. Есть пределы тому, что может дать нам Мать-Земля, и мы должны научиться жить в этих пределах, повторно используя то, что у нас уже есть.

---

Прайс-листы

Обратите внимание, что эти цены отражают цены 1973 года на Аляске. Хотя цены на Аляске, как правило, примерно на 25 процентов выше, чем в 48 нижних штатах, инфляция, вероятно, еще больше повысила их.

Фундаментальные материалы

55-галлонный барабан: 10,00 долл. США
Корпус Газ (две запечатанные банки в ящике): 9,00 долл. бочка: 10,00 долл. США
Клапан бака, 3/4″, стандартный для меди: 3,15 долл. США
2″ x 4″ дерево для подставки: 10,00 долл. США
Общая сметная стоимость: 23,15 долл. США банка (использованная): $0,50
Прочная алюминиевая фольга шириной 18 дюймов: 0,75 долл. США
Основание из фанеры 3 x 3 фута x 1/4 дюйма: 2,00 долл. США
Щепа из гикори для копчения: 1,59 долл. США Ногти и проволока для курящей стойки: 0,50 долл. США
Общая расчетная стоимость: 16,59 долл. США

барабанная барбекю

55-галлонный барабан: 10,00 долл.

Банка Blazo (бывшая в употреблении): 0,50 долл. США
Табурет для унитаза: 2,50 долл. США
Общая сметная стоимость: 3,00 долл. США

Плита Юкон

55-галлонная бочка: 10,00 долл. США
16″ x 28″ x 1/4″ железная пластина: 14,00 долл. США ″ x 1″ x 1/8″ … 11′ @.50): 5,50 долл. США
Общая сметная стоимость: 31,40 долл. США

Душ Blazo

Канистры Blazo (бывшие в употреблении): 0,50 долл. США шайбы: 0,25 долл. США
Садовый разбрызгиватель: 1,95 долл. США
Шкивы (2): 1,50 долл. США
Веревка, 50 футов: 1,00 долл. США
Total estimated cost: $6.70

Box Trap

Blazo can (used): $0.50
1/4″ x 1/2″ x 28″ stick: $0.50
Total estimated cost: $1.00

Water Heater

55-галлонная бочка: 10,00 долл. США
Гибкая медная трубка 1″, длина 10 футов: 15,00 долл. США
Основание из фанеры 24″ x 24″ x 3/4″: 3,00 долл. США
Дерево 2″ x 4″ x 4 фута: 0,75 долл. США ориентировочная стоимость   $28,75

Как построить джакузи на дровах

Загрузите нашу БЕСПЛАТНУЮ версию

Путеводитель сейчас

Гидромассажная ванна — это принципиально простая вещь. Все, что ему действительно нужно делать, это держать горячую воду и людей. Но, конечно, вода сама себя не нагревает, поэтому для джакузи нужен нагреватель. Люди, использующие ванну, также оставляют грязь и масла в воде. Это питает бактерии, которые могут вызвать неприятный запах в ванне и даже нанести вред здоровью купающихся. Вы можете заменить воду каждые несколько раз, когда вы ее используете, но подогрев воды стоит дорого.

Вам также понадобится система фильтрации и антибактериальные химикаты. Кроме того, может потребоваться несколько часов, чтобы нагреть целую ванну, полную воды, и вы хотите впитывать, когда хотите впитывать. Таким образом, вы захотите, чтобы в ванне всегда была температура для купания. Это означает термостат для управления нагревателем и первоклассную теплоизоляцию для верхней части и крышки, чтобы удерживать тепло, когда вы им не пользуетесь. Эта простая гидромассажная ванна уже не так проста.

Однако некоторые люди решают еще раз упростить вещи. Они поворачивают время вспять и предпочитают простоту и покой удобству и непосредственности. Они решили использовать джакузи на дровах. Некоторые из них даже предпочитают строить свои собственные.

Если вы планируете построить собственную дровяную ванну, вам нужно принять несколько решений задолго до того, как вы возьмете в руки инструменты.

В первую очередь нужно решить, из чего сделать настоящую ванну. Также необходимо решить, какую систему отопления использовать. Есть два основных типа дровяных отопительных систем на выбор, и немного изобретательности может превратить почти что угодно в ванну. Он просто должен быть достаточно большим и иметь возможность удерживать горячую воду без утечек.

Выбор материала ванны

Несмотря на то, что самодельные гидромассажные ванны на дровах еще не очень распространены, среди тех, кто построил собственную ванну, есть несколько тенденций в выборе материала ванны. В конце концов, все будет зависеть от того, как вы хотите, чтобы это выглядело, и от того, насколько вы опытны в работе с инструментами.

Многие люди предпочитают большие резервуары для хранения, которые используются для подачи воды скоту. Их можно найти либо из прорезиненного пластика, либо из оцинкованной стали. Размер и форма, которые вы выберете, будут зависеть от того, как и кто будет их использовать. Тонкий узкий бак лучше подходит для одиночного замачивания, потому что его легче нагревать и использовать меньше воды. Круглый бак лучше подходит, когда несколько человек будут использовать ванну одновременно.

Если вы умеете обращаться с инструментами и настаиваете на том, чтобы готовое изделие выглядело первоклассно, а не строго функционально, вы можете сами сделать ванну из дерева. Кедр — отличный выбор древесины для этого. Он хорошо выдерживает погодные условия, прекрасно пахнет и набухает при впитывании воды, плотно закрывая стыки досок от протекания. Он также выглядит хорошо, и есть довольно большая вероятность, что вы сможете найти вариант, который будет сочетаться с вашим настилом и сайдингом. Существует множество сайтов, которые помогут вам сделать деревянную ванну своими руками. Также доступны комплекты, в которых есть все необходимое для сборки новой гидромассажной ванны.

Выбор способа нагрева

На самом деле есть два способа нагреть джакузи на дровах; с внутренней горелкой и с внешней горелкой.

Внутренняя горелка, которую часто называют трубкой, является наиболее эффективным способом обогрева ванны. Горелка обычно изготавливается из оцинкованного алюминия. Он полностью герметичен, за исключением верхней части, куда входят дрова и выходит дым. Весь блок сидит в воде, что позволяет всей поверхности сторон передавать тепло воде.

Внешняя горелка находится, как следует из названия, снаружи ванны. Он работает, перекачивая воду из ванны по трубам, которые нагреваются от огня, а затем обратно в ванну. При правильном построении вода циркулирует по системе за счет конвекции. Это означает, что вам не нужен насос, но это также означает, что ванна будет нагреваться медленно.

Оба метода обогрева эффективны, и оба означают, что вам не нужно электричество, чтобы насладиться приятным горячим паром. Парень с обложки рекомендует вам приобрести специально построенный дровяной нагреватель для купели, а не пытаться построить свой собственный с нуля. Если вы не являетесь квалифицированным сварщиком/инженером, слишком многое может пойти не так, пытаясь сделать дровяную печь своими руками.

Простой способ замачивания

Вы, наверное, заметили, что до сих пор не упоминались фильтры или химикаты. Поскольку дровяные ванны, как правило, меньше, чем электрические, и поскольку они более удобны в использовании, вода обычно заменяется, а не фильтруется и обрабатывается. Используя ванну один раз в день, вы, как правило, можете сливать и наполнять ванну каждую неделю или около того. Поскольку в воду не добавляются какие-либо традиционные химические вещества, ее можно использовать для полива газонов и садов.

Многие люди, которые перешли на дровяную печь, говорят, что им действительно нравится в них чувство ритуала, связанное с их использованием. Им нравится процесс и усилия, затраченные на подготовку ванны к купанию. Исследования показывают, что жизнь более целенаправленно и с большим присутствием приносит пользу для здоровья, так что запишите еще одну вещь в колонку выигрышей в джакузи.

Людям, переезжающим в джакузи на дровах, также нравится идея отказаться от токсичных химикатов и использовать только небольшое количество перекиси водорода, чтобы продлить использование воды в ванне.

Дополнительные сведения о здании

Если вы решите сделать своими руками купель на дровах, вот несколько ресурсов, которые вам помогут.

Вот подробное описание того, как построить собственную гидромассажную ванну на дровах. В комплекте с видео, объясняющими всю сборку. Как построить баню на дровах. Однако в этом могут быть задействованы довольно сложные столярные изделия, поэтому действуйте с осторожностью. Если вам нравится деревенская эстетика «инженера на заднем дворе», вот урезанная версия стандартной модели танка.
