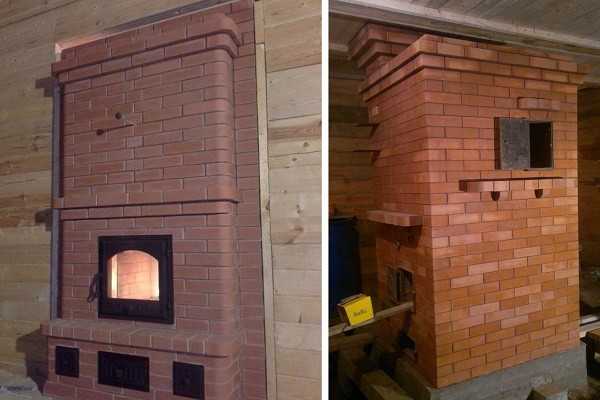

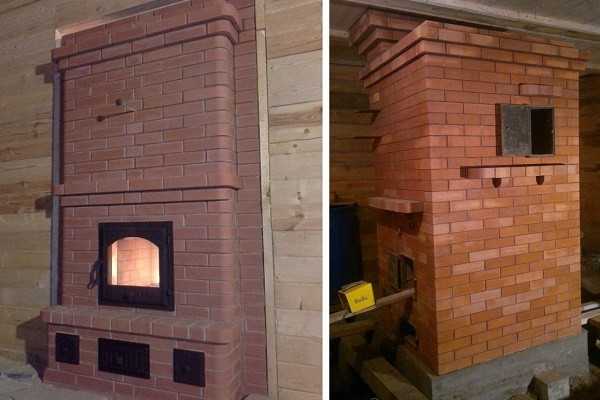

Печь из кирпича в дом – Как построить печь в доме из кирпича

Строительство отопительно-варочной печи из кирпича своими руками (важные моменты)

Печь — источник тепла в доме. Чтобы она долго служила, нужно соблюдать важные правила.

Фундамент

На первом этапе нужно сделать опалубку, поместить арматуру и приступать к заливке фундамента. Для приготовления бетона применяют щебень мелкой фракции (0.5-1 см). Соотношение цемента и щебня 1:4 (одна часть цемента, 4 части щебенки).

Важно!

Фундамент должен сохнуть во влажной среде, для этого его накрывают пленкой.

Когда бетон схватился, необходимо постелить гидроизоляцию.

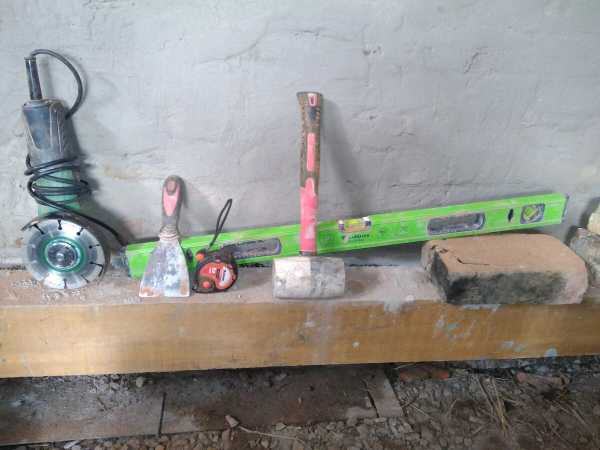

Для строительства печи необходим минимальный набор инструмента:

  •  Уровень
  •  Рулетка
  •  Болгарка
  •  Киянка

Если для кладки использовать б/у кирпичи, дверцы и варочную плиту, то можно сэкономить приличную сумму. Но бывают такие моменты, что глину найти проблематично. В этом случае следует купить готовые смеси.

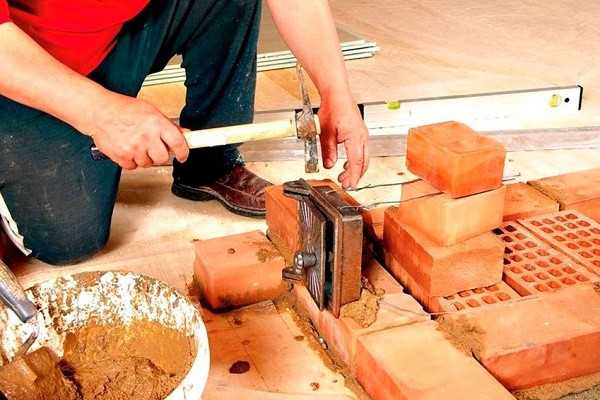

Толщина шва должна составлять 3-5 мм. Что бы этого достичь, нужно выставить по уровню первый ряд.

Порядовку можно скачать в интернете. Для возведения печи мощностью 2-3 Квт, понадобится 300-600 штук кирпича. Топочную камеру футеруют, как красным, так и шамотным кирпичом.

Важно!

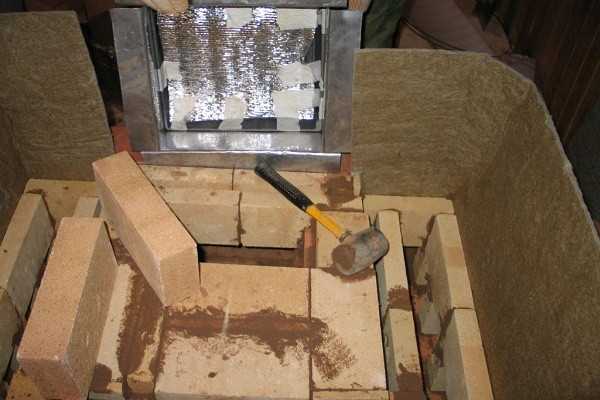

При футеровке необходимо оставлять зазор 3-4 мм между шамотным и красным кирпичом. Но топку можно футеровать и красным кирпичом. В этом случае кладка кирпичей производится без зазоров.

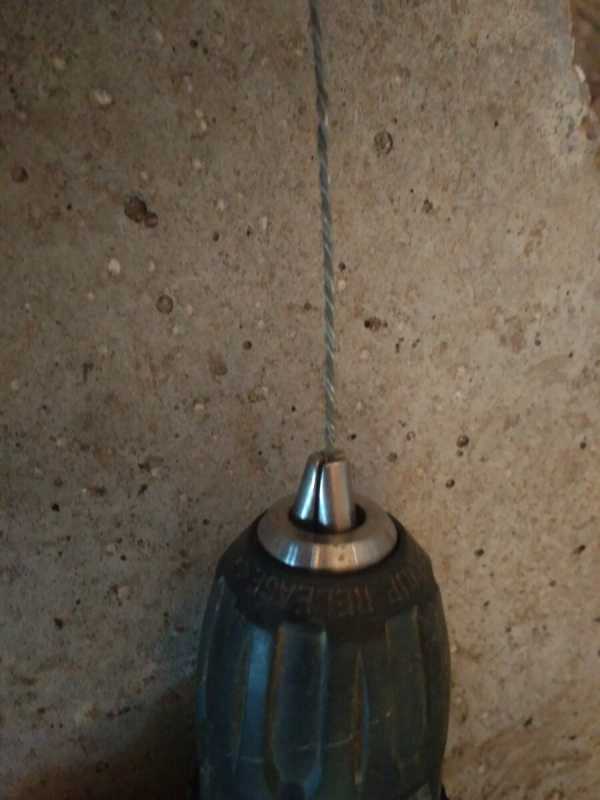

Использование нихромовой проволоки

Нихромовая проволока  выдерживает температуру 1300 градусов, не прогорает и не подвергается коррозии. С ее помощью крепятся дверцы. Из тонкой проволоки, можно изготовить скрутки. Нихром диаметром 0.5 мм складывается в четыре жилы, и скручивается с помощью шуруповерта.

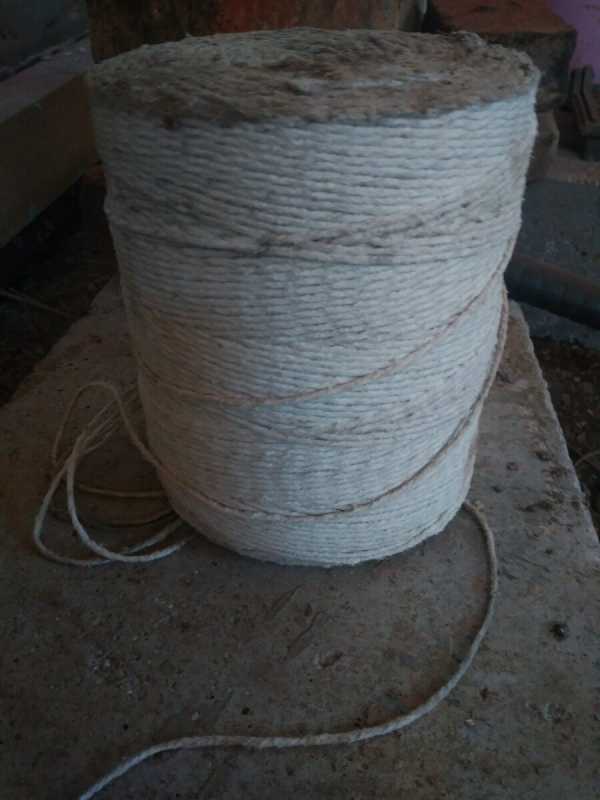

Дверцы обматываются асбестовой нитью и подвергаются установке.

Кладка печи производится за 6-7 дней. Не забывайте правила пожарной безопасности.

Важно!

Соблюдайте расстояние от кирпичей до деревянных частей дома и своевременно чистите печь.

Если использовать качественные материалы, и соблюдать технологию производства, то печь построенная своими руками будет служить вам десятки лет.

p.s.: Мой Домик старается дать вам самую важную, полезную информацию. Подписывайтесь на каналвпереди много полезной и интересной информации!

yastroyu.ru

схемы и порядовки + пошаговое руководство

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

  • Материалы для строительства кирпичной печки
  • Порядовки в помощь самостоятельным печникам
    • Вариант #1 – печка с одноконфорочной панелью
    • Вариант #2 – печь для отопления смежных комнат
    • Вариант #3 – печка со щитком и низким топчаном
  • Выводы и полезное видео по теме

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображенийФото из Строительство кирпичной печи позволяет избавиться от ряда существенных проблем дачной жизни: получить тепло для обогрева и приготовления пищи Для обустройства дач, на которых проживают исключительно в летнее время, вполне достаточно варочной печки с конфорками Если планируется только обогревать дачу, то сооружают отопительную печь. В ее конструкции нет варочной плиты и духового шкафа При дополнении отопительного агрегата лежанкой части печной конструкции сообщается функция мебели, да еще и с лечебным эффектом Если в кирпичном сооружении есть варочная чугунная плита с конфорками и дымообороты, увеличивающие теплоотдачу, ее относят к разряду универсальных
Одним из ярчайших представителей универсальных печных конструкций является русская печь. У нее обычно две топки, варочная панель и духовка для выпекания хлеба Из кирпича выкладывают печки-каменки в дачных банях. Они служат дольше и лучше сохраняют тепло, чем металлические конструкции При оснащении кирпичной печи баком из алюминия или стали на даче можно устроить автономную систему ГВС и независимое отопление Кирпичная печь для решения дачных проблемВарочный агрегат для летних домиковОтопительная кирпичная печкаОтопительное сооружение с топчаномУниверсальная варочно-отопительная печьРусская печка в дачном интерьереКирпичная печка каменка в обустройстве бревенчатой баниМеталлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

  • Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
  • Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
  • Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображенийФото из В большинстве порядовок, представленных для строительства печи, приведены только схемы сооружения массива печи К массиву относится корпус агрегата, топливник с колосниковой решеткой, камеры для прочистки, дымообороты и каналы для отвода дыма В порядовках указаны места устройства камер для прочистки, перекрытий для установки духовки, место для укладки варочной плиты В массиве печки все кирпичи кладут с перевязкой. Только облицовка топливника не должна быть связана с массивом из-за разного коэффициента расширения шамотных и красных полнотелых кирпичей Сооружение массива печи из кирпичаКолосниковая решетка на дне топливникаВарочная плита с одной конфоркойФутеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

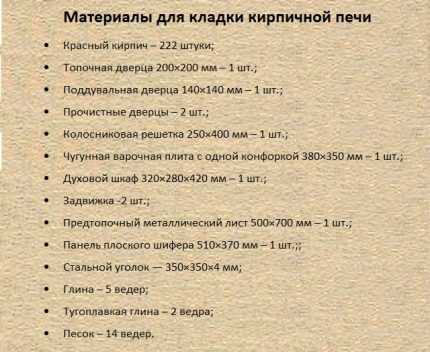

Для кладки кирпичной печки потребуются следующие материалы:

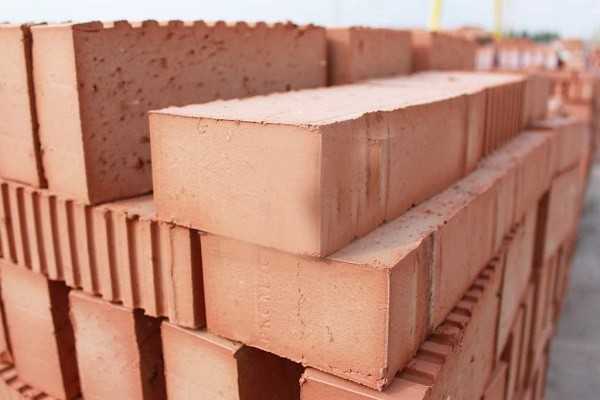

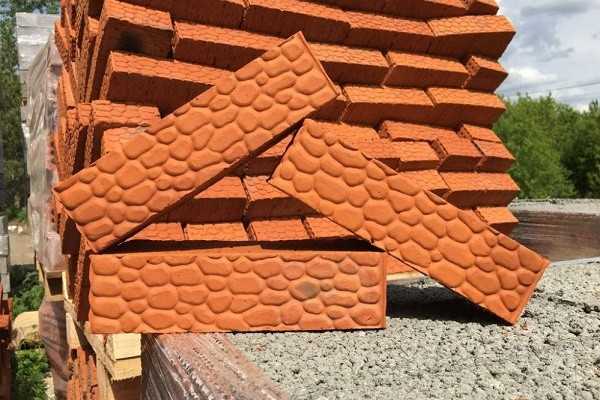

  • Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.

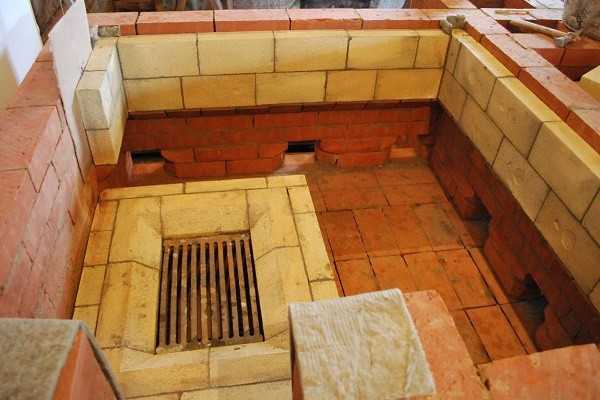

  • Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
  • Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
  • Теплоизоляционные невозгораемые материалы.
    Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображенийФото из В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич

В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки
Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь Полнотелый красный кирпичПечной кирпич с нестандартной лицевой сторонойОгнеупорный шамотный кирпичНевозгораемые изоляционные материалыФигурный керамический кирпичЧугунная дверца камеры поддувалаДверца топливника и металлический уголокВарочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

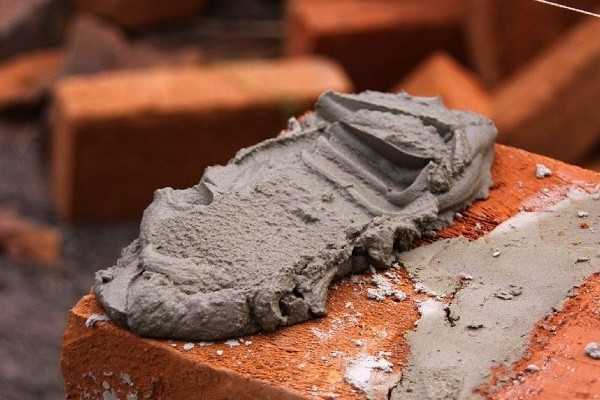

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

  • Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
  • Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
  • Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

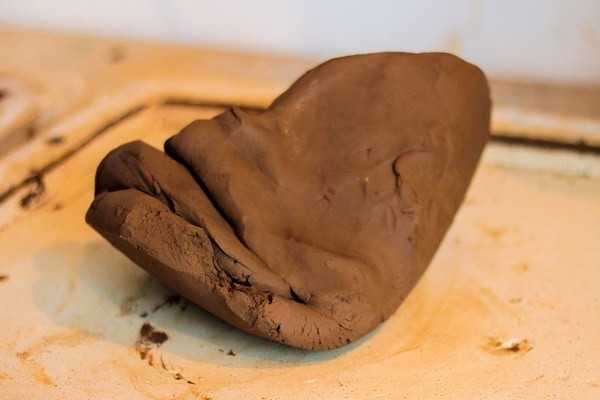

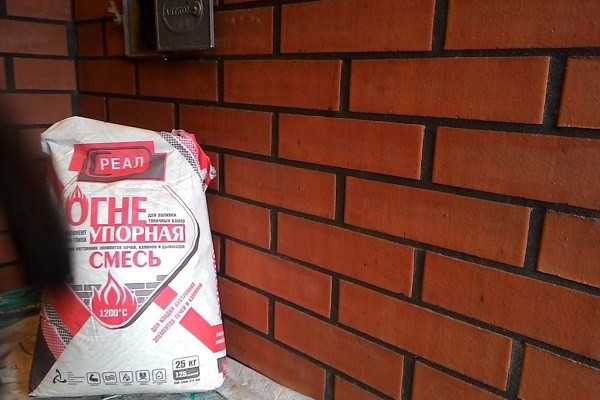

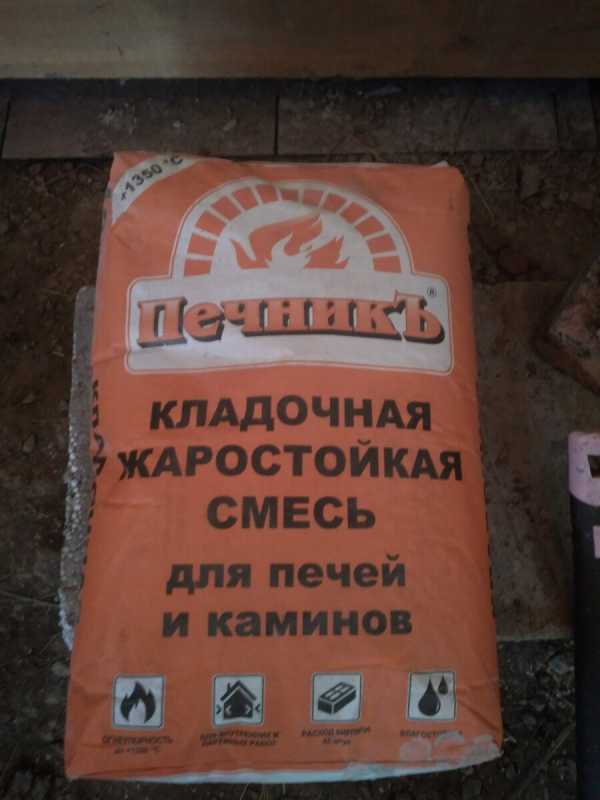

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображенийФото из В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор Мягкопластичная красная глинаПесок карьерный без включенийОгнеупорная кладочная смесь для печей и каминовЦементно-песчаный раствор для кладки

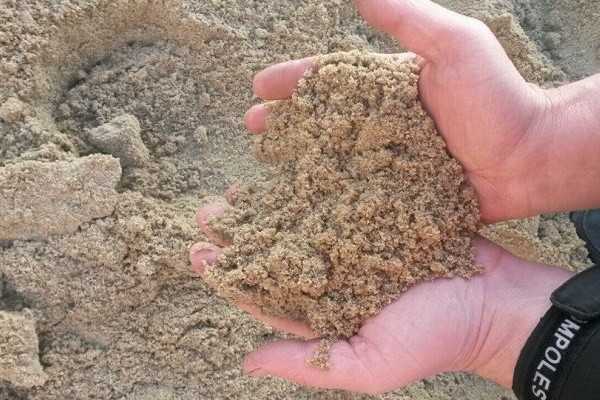

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

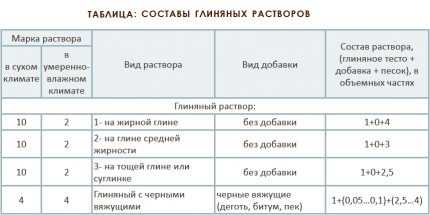

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображенийФото из Конструкцию и отделку кирпичной печки для дачи надо продумать заранее. Ведь их перекладывают через несколько десятилетий Теплоемкость печи должна быть равна потерям тепла. То есть агрегат обязан покрывать утечки, но не превышать их. В установке на даче слишком большой печи нет смысла В дачных домах, сооруженных из материалов с хорошими теплоизоляционными свойствами можно установить небольшую компактную печь В немалой степени на теплоемкость печки влияет число и протяженность дымооборотов — каналов внутри массива, по которым перемещается дым на пути к дымоходу. Чем дольше дым движется по ним, тем больше нагреваются кирпичные стенки Кирпичная печь с коваными приборамиБольшие теплоемкие печкиНебольшой отопительный агрегатПечь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в этом материале.

Вариант #1 – печка с одноконфорочной панелью

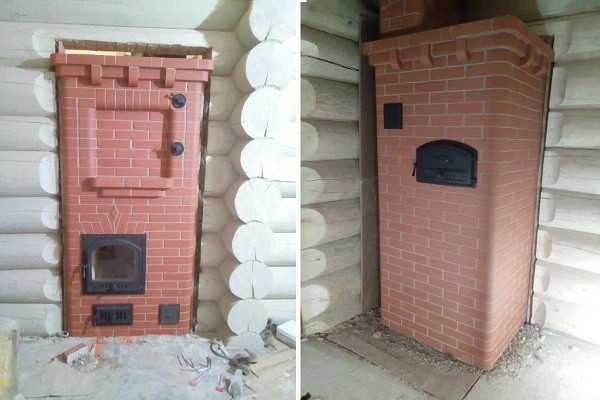

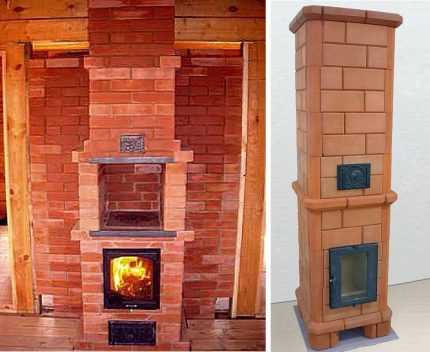

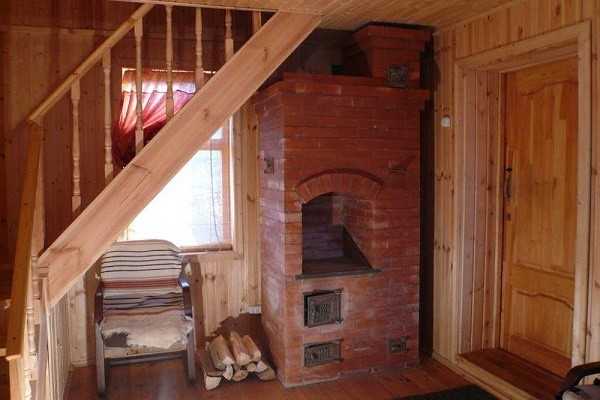

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

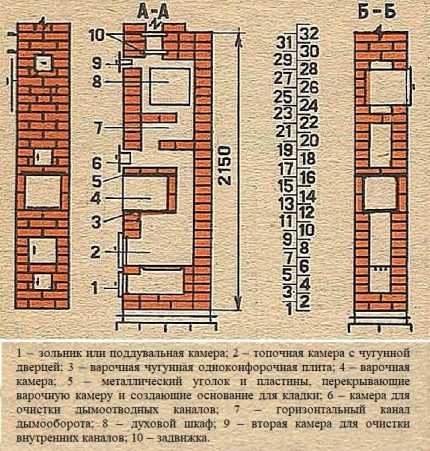

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

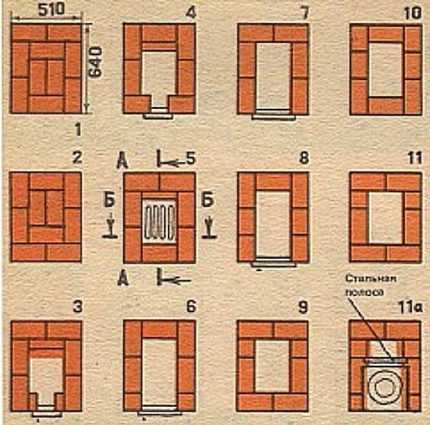

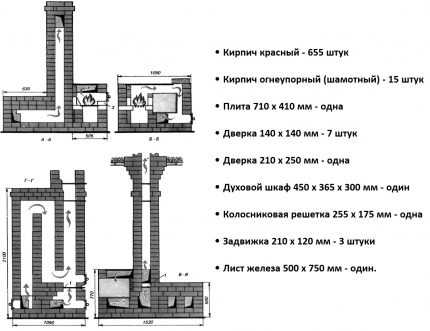

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

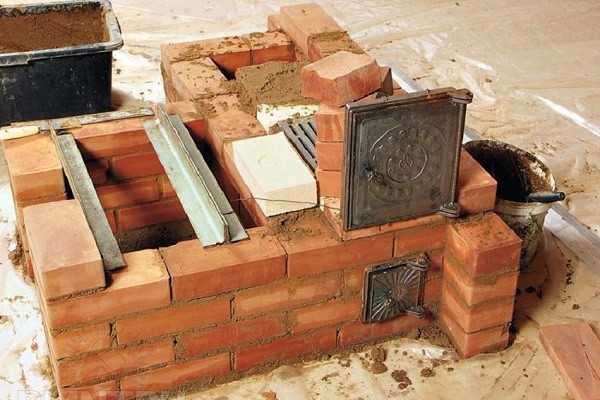

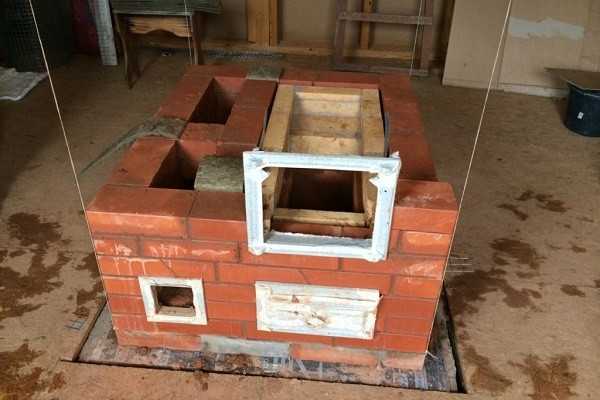

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

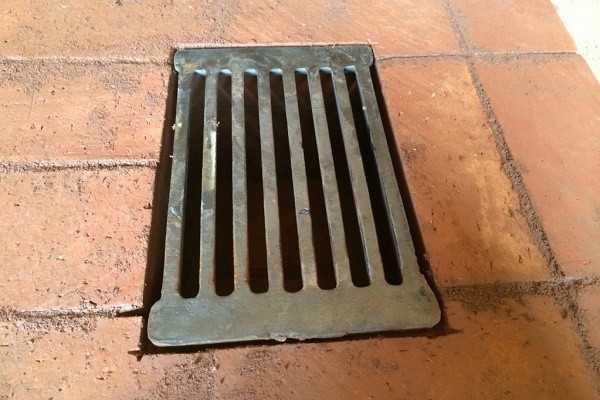

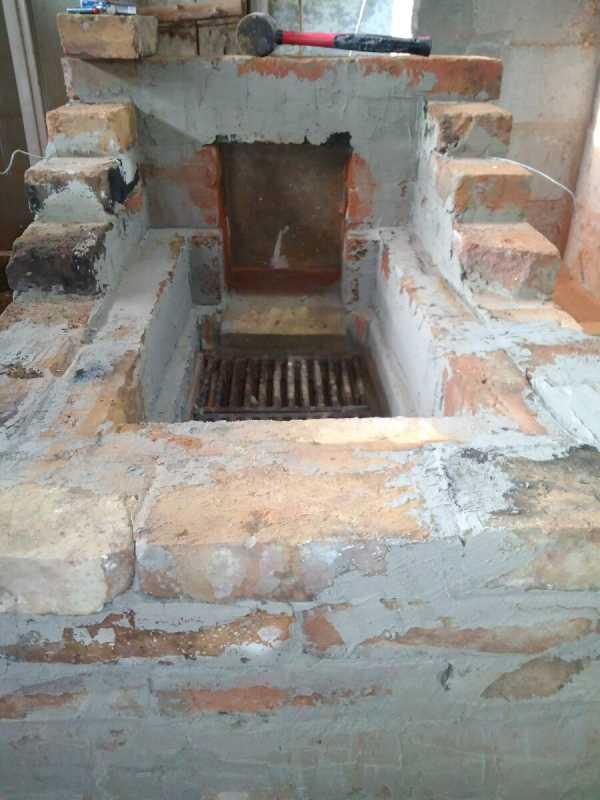

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

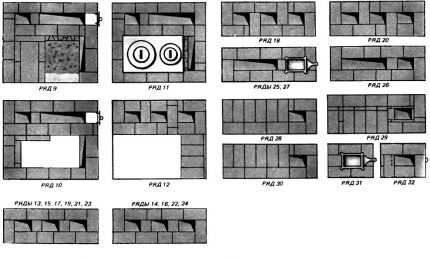

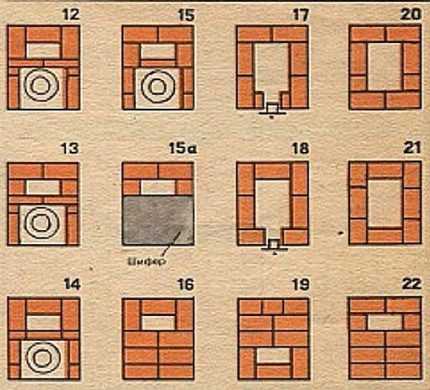

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

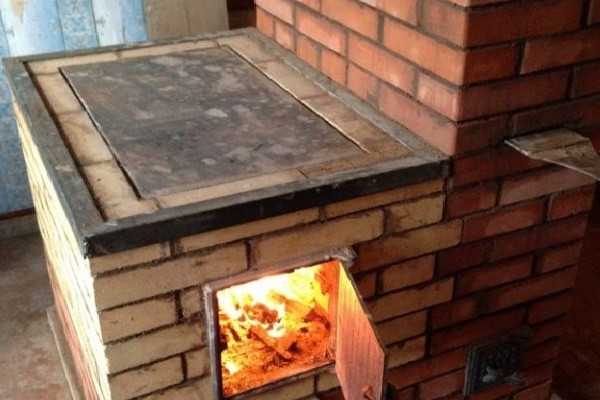

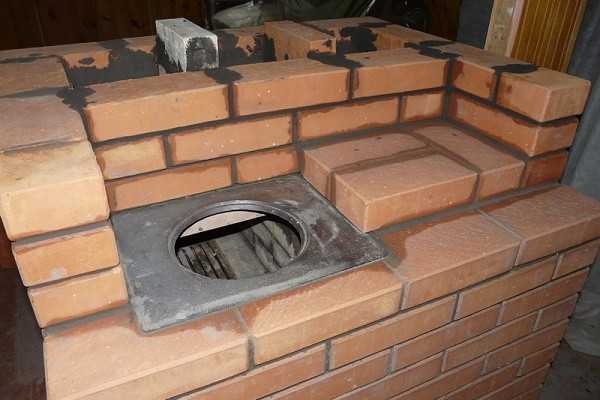

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

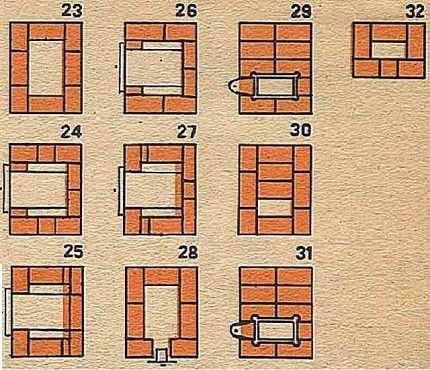

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

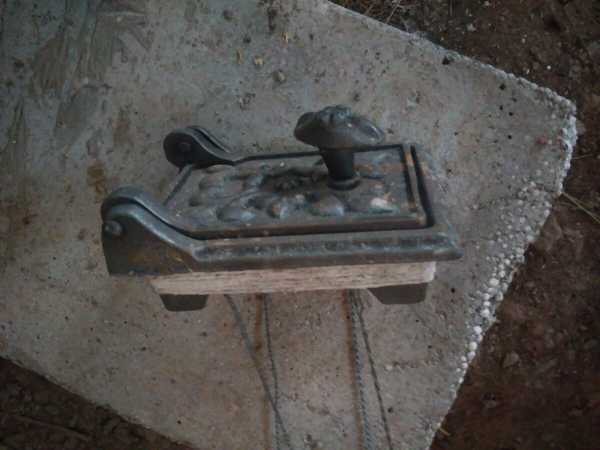

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

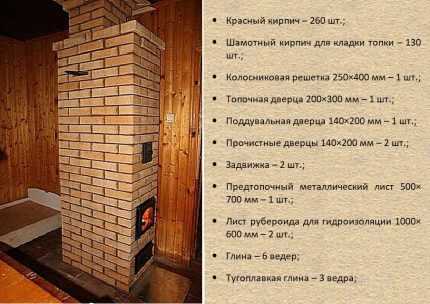

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

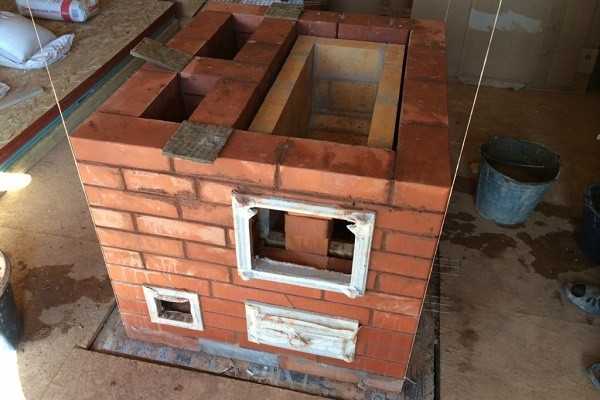

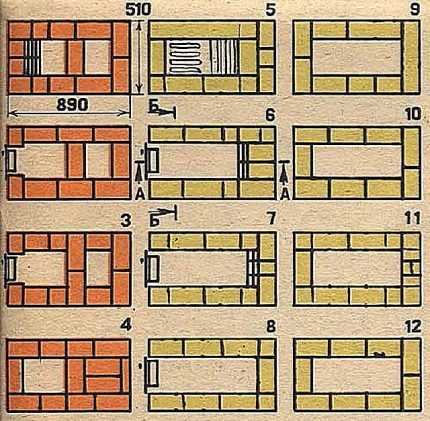

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

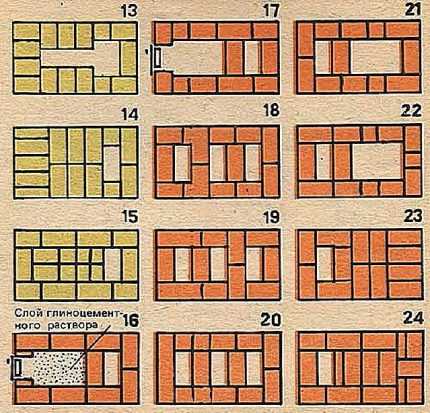

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

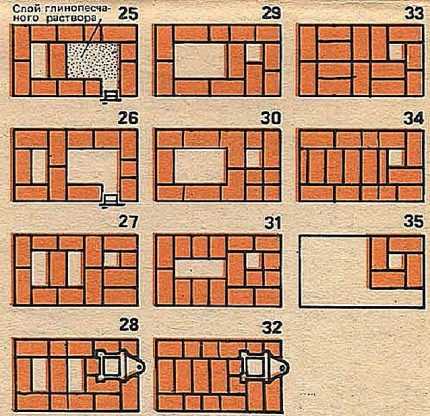

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

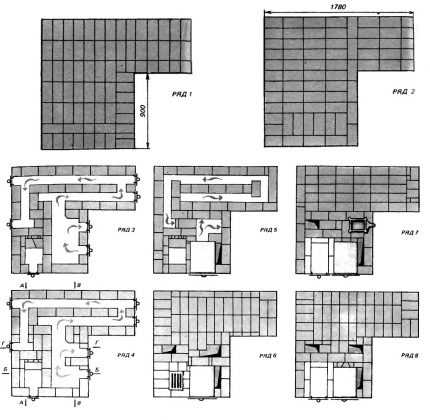

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Источник sovet-ingenera.com

bio-markets.ru

Виды печей, особенности кладки из кирпича, выбор материалов и порядовка

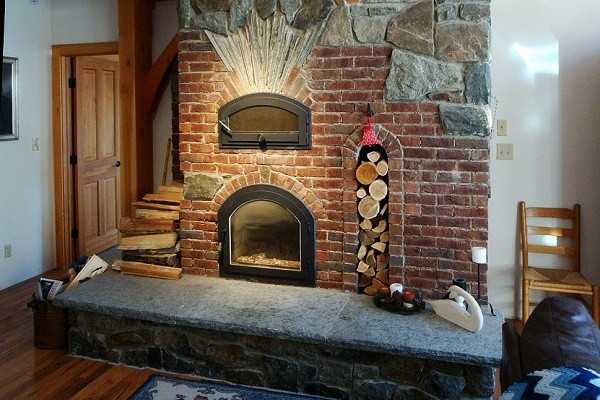

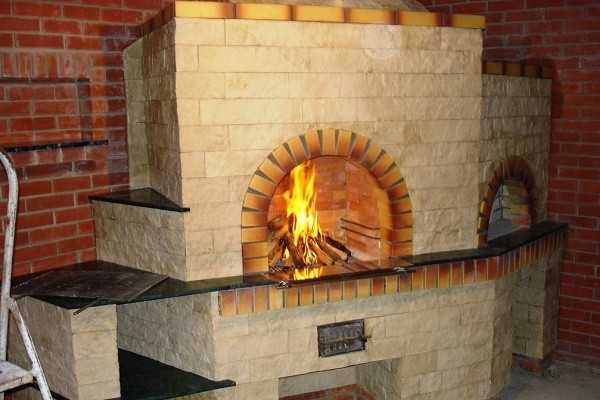

Печь-камин является не только прекрасным источником тепла, но элементом декора помещения. Если при строительстве этого устройства не было допущено ошибок, то все продукты сгорания будут удаляться через дымоход, а сам прибор — радовать владельцев дома возможностью расположиться долгими зимними вечерами возле открытого пламени. Кладка печь камин не является простым мероприятием, но, при соблюдении правил, такой отопительный прибор можно изготовить своими руками.

Виды печей

Прежде чем приступить к подготовке строительных работ, рекомендуется определиться с типом отопительного прибора.

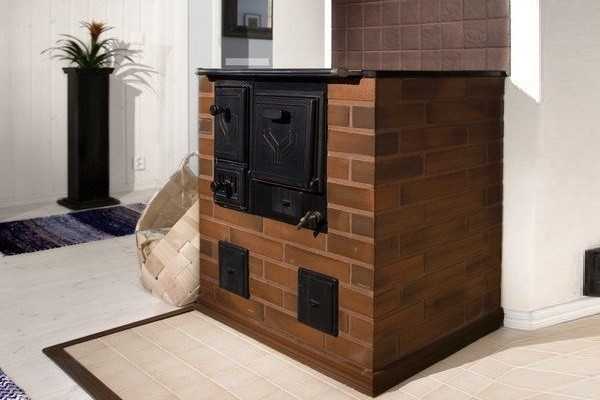

Отопительно-варочные

Очень практичные устройства, которые позволяют не только эффективно отапливать помещение, но и готовить еду на верхней горизонтальной плоскости. При самостоятельном возведении отопительно-варочных приборов следует придерживаться основных принципов расчета схемы, как и при изготовлении отопительных печей.

Нюансами таких конструкций, которые следует учитывать при строительстве, является наличие ровной горизонтальной металлической плоскости, на которой и будет осуществляться нагрев посуды.

Обратите внимание! Высота топки должна быть рассчитана таким образом, чтобы нагреваемая поверхность располагалась в точке максимальной температуры горения топлива.

Отопительно-варочные камины и печи могут также оснащаться духовкой. Благодаря наличию этого элемента станет возможным использовать печь с камином плитой для приготовления различных запеканок и пирогов.

Отопительные

Отопительные печи-камины используются только для отопления, поэтому их конструкция намного проще для изготовления своими руками. В чертежах таких приборов отсутствует чугунная горизонтальная плоскость, поэтому и строительство таких печей обойдётся значительно дешевле.

Отопительные устройства идеально подходят для жилых комнат, где требуется установка основного или дополнительного отопительного прибора. Каких-либо сложностей с самостоятельным монтажом таких конструкций не возникает, но чтобы не допустить досадных ошибок, следует тщательно придерживаться пошаговой инструкции по изготовлению отопительных печей-каминов.

Камины

Камины являются простыми конструкциями, но при самостоятельном изготовлении все погрешности будут видны. Это касается не только ровной укладке кирпича, малейшие отклонения от расчетных параметров топки и размеров дымохода дадут о себе знать уже при первом розжиге этого отопительного прибора.

Наиболее распространёнными ошибками при изготовлении каминов своими руками является недостаточность дымовой вытяжки либо несоответствие размера топки и необходимой тепловой мощности сооружения.

Конструкции из кирпича не являются разборными изделиями, поэтому при наличии допущенных ошибок, потребуется вносить корректировки в конструкцию с изменением геометрической формы.

Важно! Такие переделки всегда дорого обходятся как по деньгам и по затраченному времени.

Особенности и нюансы кладки

О нюансах кладки печей-каминов, следует знать заранее, ведь даже малейшая ошибка может привести к необходимости полностью переделывать работу.

Материалы и инструменты

Кладка варочных печей или каминов невозможна без использования специальных инструментов и материалов. Важно не только приобрести различные приспособления и строительные смеси, но также имеет значение качество таких покупок. Для кладки каминных печей потребуется приобрести следующие материалы и инструменты:

  • Кельма;
  • Кирка;
  • Рулетка;
  • Уровень;
  • Вязальная проволока;
  • Кисть для швов;
  • Отвесы;
  • Болгарка;
  • Ёмкость для раствора;
  • Дверка каминная;
  • Дверка поддувальная;
  • Чугунная варочная плита;
  • Асбестовый лист;
  • Сэндвич-труба;
  • Кирпич;
  • Цемент;
  • Бутовый камень;
  • Глина;
  • Песок;
  • Металлический лист.

Обратите внимание! Также для внешней отделки печи-камина можно применять плитку, малахит, мрамор или деревянные материалы. Если камин будет также использоваться для приготовления пищи, то не обойтись без покупки чугунной плиты.

Выбор месторасположения

Важнейшим этапом возведения камина является выбор места строительства этого отопительного прибора. Основными способами размещения устройства для обогрева являются:

  • Угловой;
  • Фронтальный;
  • Островной.

Угловой вариант идеально подходят для возведения небольших отопительных устройств, которые наиболее часто используются только как дополнительное устройство обогрева воздуха.

Фронтальный камин выступает уже в роли более мощного элемента, который позволяет полностью обеспечить теплом помещение, где расположен.

Островной тип не примыкает к стене, а располагается обособленно, чаще в середине помещения. Такая конструкция идеально подходит как для отопления, так и для приготовления пищи, благодаря возможности беспрепятственного подхода к нагреваемой поверхности практически со всех сторон.

Подготовка раствора

Особенностью раствора для кладки печей-каминов является высокая огнеупорность. После высыхания такой материал должен выдерживать большие температуры. Чтобы обеспечить это условие применяется специальная огнеупорная глина с добавлением песка или извести. Готовится кладочный раствор следующим образом:

  1. В ёмкость засыпается глина с песком в пропорции 1 к 1.
  2. Добавляется вода.
  3. Раствора тщательно перемешивается.

Обратите внимание! Готовый раствор для печных и каминных работ должен иметь консистенцию густой сметаны.

Значительно упростить задачу можно, если приобрести уже готовые смеси. Для работы с такими материалами достаточно будет добавить в них воды и размешать до нужной консистенции.

Этапы кладки

Кладку кирпичной печи с варочной чугунной плитой можно разделить на несколько этапов:

  1. Возведение фундамента.
  2. Кладка печи-камина.
  3. Установка плиты.
  4. Монтаж дымоходной системы.

Все перечисленные этапы должны возводиться с использованием только качественных материалов и при постоянном контроле углов и других параметров конструкции.

Кладка своими руками

Начинают строительство печи-камина с изготовления фундамента. В месте, где планируется устанавливать отопительный прибор, роется котлован на глубину, которая равна заглублению фундамента здания. Размеры ямы должны на 5-10 см превышать параметры отопительного устройства.

Когда углубление будет вырыто, на его дно укладываются щебень, который тщательно трамбуется. Затем по периметру котлована устанавливают деревянную опалубку. Высота элементов должна совпасть с уровнем пола.

На дно котлована укладываются крупные бутовые камни, которые заливаются бетонным раствором. Рабочая смесь готовится из цемента и песка в соотношении 1 к 2.

Залив один слой бутового камня, эта операция повторяется снова. Таким образом возводится надёжное основание до уровня пола.

Обратите внимание! Последние 5-7 см. фундамента должны быть сделаны только из цементного раствора, который после заливки должен быть тщательно выровнен.

Дав отстояться фундаменту в течение 5-7 дней приступают к непосредственной кладке печи-камина.

Для кладки каминной печи потребуется замесить раствор, для этого в готовую смесь добавляют воду и тщательно перемешивают до консистенции густой сметаны. Рекомендуется использовать магазинные сухие смеси для печей, но если есть возможность набрать жирной глины из карьера, то можно самостоятельно приготовить раствор с добавлением песка.

Первый ряд кирпичей представляет собой под печи, поэтому для его сооружения можно использовать некондиционные изделия со сломленными гранями. Когда первый ряд будут уложен, делается второй и последующие согласно порядовке указанной на рисунке.

При возведении следующих рядов следует оставлять свободные пространства для установки дверок поддувала и топки. Между металлическими деталями и кирпичной кладкой необходимо также проложить теплоизолирующий слой из асбестового материла, который можно закрепить с помощью раствора и отожжённой проволоки или гвоздей.

Описанным способом печь-камин выкладывается до 11 ряда, на который устанавливается варочная плита. В этом ряду в кирпиче с помощью болгарки удаляется часть материала по краям таким образом, чтобы чугунный элемент находился заподлицо с ним.

Когда варочная поверхность будет установлена, из кирпича выкладывается свод над нею. В 19 ряду делаются задвижки дымохода, которые представляют собой металлические пластины, перемещающиеся в горизонтальной плоскости по направляющим. При установке этого элемента близлежащие кирпичи также необходимо слегка подпилить, чтобы обеспечить идеальную ровность кладки.

Далее формируется из кирпича дымоход. Этот элемент должен быть значительно уже основной ширины печи-камина, поэтому в каждом последующем ряду на полкирпича необходимо уменьшать ширину внутренней полости.

Обратите внимание! Когда дымоход будет закончен, камин следует выдержать в течение нескольких дней для частичного высыхания раствора.

Первая топка должна осуществляться с небольшой закладкой топлива. Это необходимо сделать для полного, но постепенного удаления остатков влаги из кирпичной кладки.

Рекомендации

Многие пользователи самодельных кирпичных печей-каминов очень довольны результатом и оставляют по этому поводу отзывы и рекомендации людям, которые только планируют сооружение такого универсального прибора на даче, в бане или в частном доме.

Михаил. г. Архангельск: «Установка печи-камина позволила одновременно решить проблему отопления жилища и приготовления пищи. Чтобы изделие получилось прочным и долговечным рекомендую тщательно подбирать материалы и строительные смеси, а также выверять все расстояния и размеры отверстий под установку арматуры».

Леонид. г. Краснодар: «Изготовил печь голландку своими руками. В нашей станице нет сетевого газоснабжения, поэтому обеспечение дома теплом осуществляется с применением дров и угля. Если необходимо изготовить отопительный прибор для большого дома, то достаточно установить в топку водяной контур, чтобы нагретая жидкость доставлялась другие помещения».

Дмитрий. г. Ростов: «Печь камин изготовить своими руками совсем не сложно, если пошагово выполнять инструкции, изложенные на сайте, особенно может быть полезным изображение с кирпичной порядовкой, руководствуясь которой я без каких-либо затруднений построил качественный отопительный прибор».

Установка печи такой конструкции в загородном доме или на даче позволяет разрешить сразу две проблемы. Это устройство не только позволяет отдохнуть, разместившись на лежанке рядом с камином, но и приготовить различные блюда без использования дорогостоящей электроэнергии или газового топлива.

www.tproekt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
