Печь камин своими руками пошаговая инструкция: пошаговая инструкция + чертежи с фото

Содержание

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

Печь - камин фотоПечь - камин фото

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи - камина фотоТехнология кладки печи - камина фото

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи - каминаПошаговая кладка порядовка печи - камина

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.Закрываем поддувало кирпичомЗакрываем поддувало кирпичом

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.Укладка 12 ряда кирпичей для печи - каминаУкладка 12 ряда кирпичей для печи - камина

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.Готовая печь - камин из кирпичаГотовая печь - камин из кирпича

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Печь камин своими руками - руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими рукамиПечь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминов

Печь-камин с удобной лежанкойПечь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-каминДостаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоныТакая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещениеПечь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин - и для кухни, и для создания уютаМногофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печиИнструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работуИзготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.
Готовый фундамент с гидроизоляционным слоем и первыми рядами кладкиГотовый фундамент с гидроизоляционным слоем и первыми рядами кладки

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина - разрезы А-А и Б-БСхемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения В-В и Г-ГСечения В-В и Г-Гк Сечения Е-Е и Ж-ЖСечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше) Продолжение порядовки - от 27 ряда до оголовка дымоходной трубыПродолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.
Так устанавливаются чугунные дверцыТак устанавливаются чугунные дверцы
  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.
Установка дверец и металлических перемычекУстановка дверец и металлических перемычек
  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.
Сверху печной топки готовится место под чугунную варочную плитуСверху печной топки готовится место под чугунную варочную плиту
  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.
Установка задвижкиУстановка задвижки
  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

Детальная порядовка печи-камина с хлебной камерой

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 - Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 - Вязальная проволока
  • 3 - Дверцы-чистки — 3 штуки
  • 4 - Топка поддувала с регулировкой воздуха
  • 5 - Каминная дверца для топки 500х500 мм
  • 6 - Базальтовый шнур — 2 комплекта
  • 7 - Задвижка трубы в кирпич — 3 штуки
  • 8 - Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Печь своими руками: порядовка - 1-й ряд

Вторым рядом уже выкладываем чистовой периметр печи:

Печь своими руками: порядовка - 2-й ряд

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Печь своими руками: порядовка - 3-й ряд

Четвертым рядом добираем высоту дверец:

Печь своими руками: порядовка - 4-й ряд

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

Печь своими руками: порядовка - 5-й ряд

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

Печь своими руками: порядовка - 6-й ряд

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

Печь своими руками: порядовка - 7-й ряд

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

Печь своими руками: порядовка - 8-й ряд

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Печь своими руками: порядовка - 14-й ряд Печь своими руками: порядовка - 15-й ряд

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

Печь своими руками: установка перемычки

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

Печь своими руками: порядовка - 16-й ряд

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

Печь своими руками: порядовка - 17-й ряд

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

Печь своими руками: порядовка - 18-й ряд

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

Печь своими руками: порядовка - 19-й ряд

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

Печь своими руками: порядовка - 20-й ряд

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

Печь своими руками: порядовка - 21-й и 22-й ряд

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Печь своими руками: порядовка - 23-й ряд

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

Печь своими руками: порядовка - 24-й ряд

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

Печь своими руками: порядовка - 25-27 ряд

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Печь своими руками: порядовка - 28-30 ряд

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Печь своими руками: декоративные выпуски кирпича

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

пошаговая инструкция с фото и видео, монтаж и прочее

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Печь-камин

Конструкция из красного огнеупорного кирпича

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

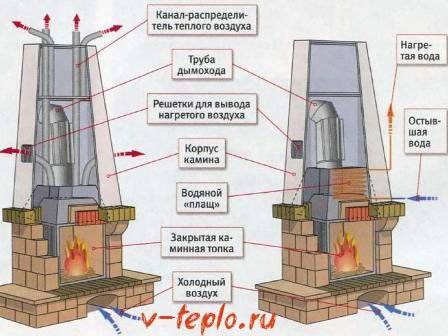

Схема устаройства печи-камина

Угловая конструкция

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

  1. Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
  2. Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
  3. Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
  4. Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
  5. Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
  6. Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Размеры элементов печи-камина в зависимости от площади помещения

Оптимальные размеры

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Схема и чертёж печи-камина

Угловой вариант

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Схема кирпичных порядовок для угловой певи-камина

Жёлтым цветом выделен шамотный кирпич

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Расчёт фундаменты для печи-камина

Синим цветом выделена фигура — сектор цилиндра

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Стандартные параметры красного кирпича

Указаны строительные названия сторон материала

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

  1. Штыковая и совковая лопата.
  2. Большой лом.
  3. Ручная циркулярная пила.
  4. Ножовка.
  5. Строительный уровень.
  6. Измерительная рулетка.
  7. Отвес.
  8. Большой угольник.
  9. Правило для разравнивания бетонного основания.
  10. Ёмкости для воды и кладочной смеси.
  11. Глубинный вибратор.
  12. Кельма.
  13. Киянка с резиновым бойком.
  14. Плоскогубцы.
  15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

  1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
  2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
  3. Песок.
  4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
  5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
  6. Бетонная смесь марки М 300 или М 400.
  7. Гвозди и саморезы для укрепления опалубки.
  8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
  9. Шамотный кирпич марки ША 8 стандартных параметров.
  10. Красный огнеупорный кирпич марки М 150 обычных размеров.
  11. Облицовочный материал.
  12. Цемент.
  13. Глина.
  14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
  15. Задвижка из металла.
  16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Готовые смеси для кладки огнеупорного материала

Большой выбор

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку. В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Схема работы печи-камина

Красные стрелки — горячие потоки, синие — холодные

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

  1. В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента. Разметка фундамента

    Оставить место для защитной поверхности

  2. Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
  3. Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
  4. Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
  5. Используя лом и лопаты разобрать пол до фундамента дома. Демонтаж напольного покрытия

    На этом этапе нельзя распиливать лаги

  6. Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
  7. Разровнять и тщательно утрамбовать дно ямы.
  8. Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
  9. Сверху песочной подушки насыпать такой же слой гравия.
  10. Из досок или фанерных листов сделать опалубку для заливки фундамента. Опалубка для фундамента

    В качестве опалубки использованы листы фанеры

  11. В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.
  12. С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
  13. Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей. Армирование фундамента

    Металлические прутья укрепят бетонное основание

  14. Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
  15. Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет. Затвердевший фундамент для угловой печи-камина

    Его поверхность необходимо разравнивать ещё в жидком состоянии

  16. Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
  17. Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

  • если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
  • если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
  • пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.
Проверка пропорций кладочной смеси

Сжимать доски нужно медленно

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

  1. Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.
  2. Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.
  3. Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм). Кладка пятого ряда

    В середине кладки шамотный кирпич

  4. С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные. Наращивание стен печи-камина в 7,8 и 9 ряду

    Болгарка поможет сделат спилы ровными

  5. С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой. Установка дверцы в топочную камеру

    Металлическое покрытие защитит стены от пожара

  6. В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
  7. Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
  8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.
  9. Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
  10. С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
  11. С двадцать первого по двадцать четвёртый ряд выкладывается дымоход. Кладка дымохода

    Высота трубы создаёт тягу

  12. С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка. Установка задвижки

    Элемент конструкции для перекрытия тяни

  13. Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

Дымоходная труба печи-камина

Особенности конструкции сохраняют тепло

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

  1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
  2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
  3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
  4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
  5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
  6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
  7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.

Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Оцените статью: Поделитесь с друзьями!

порядовка популярных моделей + фото

Устройство каминной топки

Начиная подготовку к трудоемкой работе, многие уделяют больше внимания внешнему виду конструкции, не обращая должного внимания одному из самых главных элементов – топке. Для многих она представляется как металлический ящик или кирпичная ниша, предназначенная только для закладки дров. Но кажущая простота способна лишь ввести в заблуждение.

Конструкционно топка состоит из следующих элементов:

  • Основание
  • Стенки
  • Дымосборник
  • Колосниковая решетка
  • Дверца
  • Шиберная заслонка
  • Зольник

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича. переходите и узнайте подробнее

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

Строительство углового камина

Размеры камина углового (в сантиметрах)

Кладка углового камина ни чем не отличается от привычного строительного процесса. Исключением является тонкость швов – чем они тоньше, тем лучше конструкция сохраняет тепло. При условии, если проект и необходимые чертежи уже подготовлены, а также разработана порядовка, следует приступать к строительным работам.

Далее, представлена пошаговая инструкция данного процесса. Вырывается котлован, после чего потребуется сложить опалубку из дерева, щиты которой обмазываются битумной мастикой. Также, укладывается рулонная гидроизоляция. Дно котлована утрамбовывается, засыпается слой щебенки, после чего поливается водой и еще раз утрамбовывается.

Далее, необходимо установить опалубку и поверх сложить крупные камни. Полученные зазоры между камнями рекомендуется заполнить щебенкой. В опалубку, слоем примерно в 10 см, заливается цементно-песчаный раствор, и оставляется высыхать не менее чем на одни сутки.

После высыхания фундамента выполняется демонтаж опалубки. Фундамент закрывается 2-мя слоями рубероида и далее выполняется кладка кирпичей в соответствии с тем, как разработана порядовка.

Каким бы простым не казался проект углового камина, он требуется исключительного внимания, а также навыков и опыта работы с материалами. В данном случае, весь строительный процесс предпочтительней доверить профессионалам, поскольку именно они смогут грамотно распланировать рабочий процесс, выполнить все требуемые чертежи, а также сделать отопительную конструкцию максимально функциональной и надежной.

Технические требования к устройству камина

  • Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
  • Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
  • Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
  • Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
  • Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
  • Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
  • В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.

Топочная камера включает следующие элементы

  1. Основание для кладки дров.
  2. Две боковые и одну заднюю стенки.
  3. Камера сбора дыма.
  4. Решетка колосников.
  5. Дверца по проекту.
  6. Заслонка-шибер.
  7. Зольник внизу топки.

Требования к дымовой трубе

  • Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера .
  • При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
  • Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.

Принцип работы камина

По сути, камин является печью с открытой топкой. Поленья дров сгорают и выделяют тепло, что и является источником обогрева. Чтобы дым не попадал в комнату, предусмотрен дымоход изогнутой формы. Он же препятствует попаданию извне в очаг дождя и снега.

Не стоит рассчитывать на камин, как на основной отопительный прибор дома. Его конструкция такова, что, к сожалению КПД очень низок, не более 25% всего выделяемого тепла попадает в дом, оставшиеся 75% вытягивается наружу через дымоход. Камин не дает равномерного распределения тепла, основная масса теплого воздуха выходит через открытый очаг, боковые стенки не прогреваются вообще. Камин в современном доме выполняет, скорее всего, декоративную функцию, с его помощью хорошо обустроить зону релакса.

Схема, порядовка и чертеж камина из кирпича

Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.

Если говорить о порядовке, необходимо определиться с типом и расположением камина:

  • Угловой камин с круглой аркой
  • Угловой камин с прямоугольной аркой
  • Камин с подиумом около стены
  • Классическая печь-камин

Печь-камин

Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:

  • Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
  • Под ней обустраивают зольник для сбора и удаления продуктов горения
  • Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью

Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):

  1. Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал

Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод

Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса

Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего

Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку

Возможно вас так же заинтересует инструкция о том как сделать печь барбекю

Другие варианты порядовок

Пошаговое видео руководство по кладке:

Порядовка углового камина с полукруглой аркой:

Порядовка камина аркой в виде прямоугольника:

Камины с подиумом:

Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.

Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.

Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.

Видео инструкция

Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.

Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Чертежи камина из кирпича.

Затем необходимо провести выполнение чертежей по кладке каминов, для чего в качестве примера подойдет комната в 15 кв. м. Выкладка задней стенки осуществляется в полкирпича, что будет равняться 12 см, а выкладку боковых стенок нужно провести в один целый кирпич, — т. е. 25 см. После вычисления этих размеров, осуществляется послойный чертеж всей кладки камина, т. е. проводится оформление так называемых порядовок.

Чтобы выполнить порядовки, нужно иметь в наличии бумагу в клеточку, поскольку будет использован не только целый кирпич, но и полкирпича и ¾ кирпича.

Начать необходимо с цоколя, причем, для оригинальности выкладка данного ряда может быть осуществлена ребром, или плашмя. При выкладке 2-го ряда, кирпичи накладываются плашмя. Между нижней частью топки и полом обычно остается промежуток 25-30 см, что равно 2-3 кирпичным рядам.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

  • 0,2 кв. м – 36х45см,
  • 0,3 кв. м – 44х67см,
  • 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

  • для 0,2 кв. м. 18–24 см.,
  • для 0,3 кв. м. 22–30 см.,
  • для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

  • 0,02 кв. м;
  • 0,03 кв. м;
  • 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Правильный выбор и расчет материалов

Печной кирпич подразделяется на виды

  • Из глины делается шамотный кирпич, которые способен выдерживать стойкое повышение температуры до критических состояний, не трескается при перепадах тепла, не подвергается химическим реакциям.
  • Кварцевый кирпич изготавливается от спекания кварца, имеет высокую прочность, но подвергается воздействию активных кислот.
  • Обыкновенный глиняный кирпич, применяется для кладки участков камина, которые не подвергаются в процессе эксплуатации очень сильному нагреванию.
  • Для теплоизоляции камина от стен дома используют пустотелый керамический кирпич. Он бывает цементно-песчаный, плохо передающий тепло или из вспененного доломита.

Для устройства свода применяют специальный клинчатый кирпич. но его можно выпилить по форме из обыкновенного керамического кирпича.

Не используют при кладке каминов пережженный и недожженный кирпич темно-коричневого и бледно-желтого цветов. Силикатный кирпич из-за его повышенного насыщения влагой не применяется при кладке каминов.

Расчет кирпича для строительства камина производится в точном соответствии с чертежами порядовок. Те элементы, которые указаны в порядовках половинками или неполными кирпичами, считаются, как целые. Для учета различного брака и боя применяется коэффициент 1,15, на который умножают полученное при расчете по схемам порядовок количество кирпича.

Если придерживаться опыта печников и делать кладочные швы по 3 мм, тогда для подсчета готового раствора нужно на каждую сотню кирпича посчитать ведро раствора.

Вид и подготовка песка

Для устройства основания, кладки боковых стенок и верхней части дымовой трубы в растворе применяют любой вид песка. Приготовление же глинистого раствора на участки повышенных температур осуществляется только с карьерным или овражным песком.

В речном и морском видах песчинки имеют гладкую форму из-за постоянного действия воды и имеют плохое сцепление с природной глиной.

Перед использованием любого вида песка его обязательно просеивают от крупного мусора через сетку и промывают струей воды через сито, выполненное из мешковины до протекания чистой воды.

Топочную жаростойкую часть, камеру для сбора дыма и нижнюю часть трубы выкладывают на глинистом растворе. В него подмешивают карьерный песок для уменьшения жирности.

Для приготовления раствора глину предварительно замачивают на время равное 7–10 дням. В течение этого времени ее нужно каждый день тщательно перемешивать, после чего добавляется песок в нужном количестве.

Если нет времени на такое длительное приготовление раствора, тогда сухие огнеупорные смеси покупают на строительном рынке. Они упакованы в герметичные мешки, имеют сбалансированный состав и требуют только смешивания с водой строительными венчиками.

Для других частей камина, которые не подвергаются сильному нагреванию, используют раствор глины, песка и цемента.

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

  1. Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
  2. Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
  3. Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
  4. Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
  5. Решетка прижимается следующим слоем;
  6. После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
  7. Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;
  8. На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;

    Камин в доме. Рекомендации

  9. С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
  10. На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Строительство камина – пошаговая инструкция

Печи камины своими руками изготавливаются с помощью чертежей. В большинстве своем предпочтение отдается дровяным каминам своими руками.

Для начала, запомните общие правила каминной работы.

  1. Каждый следующий ряд сначала выкладывается насухо. Все кирпичи обтёсываются и подгоняются друг к другу, и только потом ряд собирается на раствор.
  2. В каждом ряду первыми укладываются угловые кирпичи, потом по периметру и только потом центральные. Каждый этап сверяется уровнем.
  3. Нельзя класть сухой кирпич. Каждый нужно окунать в воду.
  4. Шов должен быть полностью заполнен раствором и быть максимально тонким.

Элементы камина и размеры в зависимости от площади помещения

Порядовка камина своими руками. Выбирается модель камина и распечатывается его порядовка. Это будет инструкция, которой нужно тщательно следовать. Для удобства можно обводить карандашом каждый выполненный ряд.

Гидроизоляция. На фундамент стелется толь или рубероид.

Если камин большой натягивается контрольный шнур, и начинаются основные работы.

Пример порядовки камина с аркой

Первые два ряда делаются глухими. Первый ряд можно укладывать на ребро.

Во второй ряд встроен зольник.

Все конструкции из металла (дверцы, решётки) устанавливают с расчётом на тепловое расширение. Зазор должен быть 5-10 мм и заполняться асбестом.

3-й ряд. На ребро выкладывается дно топливной камеры из огнеупорного кирпича. Здесь и далее огнеупорный кирпич не перевязывается с красным. Устанавливается колосниковая решётка.

4-7-й ряд. Начало формирования камеры. Если, как здесь, придавать форму нужно нескольким кирпичам, удобно будет пронумеровать кирпичи, пока они выложены на сухую. Стенки, внутри топливника нельзя штукатурить, поэтому, выложив несколько рядов, каждый раз кирпичи протирают влажной тряпочкой.

Порядовка камина с аркой

8-й ряд. Наклон задней стенки необходим для свободного выхода дыма.

9-14-й ряд. Формирование арки. Чем круче свод, тем крепче он будет и выдержит большую нагрузку. Для того, чтобы выложить свод, нужно изготовить из ДСП специальную опалубку – кружало. 2 одинаковые заготовки сбиваются вместе на расстоянии около 10 см. Устанавливают на нужное место и по ним выкладывают арку, симметрично с двух сторон к середине.

15-й. Устройство «зуба». Это выступ внутри топливной камеры, спроектированный для того, чтобы зола и осадки не попадали в камин, а тяга была хорошей.

19-20-й ряд – сужение дымохода. Криволинейные поверхности выводятся напуском кирпича приблизительно по 6 см.

21-22-й дымоход.

23-й. Задвижка, подходящая по размеру.

В месте прохода трубы через потолок устраивается распушка.

Дальше применяется не глиняный, а цементный раствор для кладки (песок:цемент 3:1).

Для защиты от осадков на верху трубы устанавливается дефлектор.

Порядовка для углового камина

Угловой камин из кирпича является упрощенным вариантом небольшого классического очага. Порядовка камина почти не отличается от классического проекта. Необходимо учитывать только некоторые особенности угловых очагов, а именно – фундамент должен возвышаться над полом на 10 см; основание для печки требует качественной гидроизоляции.

Также не рекомендуется забывать про безопасность стен, к которым прислоняется печь. Сзади отопительной системы монтируется своими руками отражающий экран из стали или оцинкованного железа.

Пошаговая инструкция:

  1. Кладка основания топки делается на глиняном растворе. Первые ряды кирпича кладутся только на глиняный раствор. Его необходимо использовать до 4 позиции, где происходит разделение камина на два блока, которые перекрываются плитой.

  2. Первый блок оформляется, как ниша для дров, а второй под лицевой фасад;
  3. На пятый ряд используем шамотный кирпич. В этой позиции происходит формирование основания под печь;
  4. Поле перекрытия камина стальной плитой, его возведение продолжается по отработанной схеме до 12 ряда. Чтобы отопительная система не давала сбоев и хорошо работала, для отделки ее внутренних стенок лучше использовать бой из шамотного кирпича;

  5. Вплоть до 27 ряда кладка идет по той же схеме, что и сначала. Для придания дополнительной жесткости между кирпичами ставятся металлические уголки, изготовить которые можно своими руками из стальных пластин;
  6. Сверху постройки делается задвижки. Если вы не знаете, с какой стороны ее ставить, то посмотрите на чертежи. Задвижка, установленная в правильном месте, улучшает контроль тяги.

На этом этапе возведение своими руками углового камина считается оконченным. По схеме видно, что кладка угловой пристройки кардинальным образом отличается от классической. Ее характерными чертами являются простота и нетребовательность к строительным навыкам хозяина.

Как правильно рассчитать основные размеры камина

Все расчеты и замеры обязательно фиксируйте на бумаге, а лучше всего зарисовывайте схематически. 1. На бумаге зарисовываем в масштабе комнату, где будет располагаться камин. 2. Рассчитываем параметры топливника. Его габариты не должны быть меньше, чем пятидесятая часть от общей площади комнаты. 3. Глубину портала определяют как соотношение параметров длины и ширины. Так глубина может составлять 2:3 или 1:2. 4. Определяем параметры дымохода. Средние показатели составляют: длина – 6 метров, а диаметр трубы -100 мм.

Угловой и обычный камин из кирпича

Необходимые материалы для кладки камина 1. Кирпич огнеупорный. Количество рассчитывайте по заранее определенным габаритам с учетом 10-15% на подгонку и бой материала. 2. Речной песок (фракция от 0,2 до 1,5мм). 3. Строительный цемент. 4. Щебень. 5. Арматура.

Как залить фундамент для камина

Камин, как и дом, имеет свое основание. Чтобы его обустроить нужно, провести ряд мероприятий: — Готовим основу под фундамент. Для этого в яму, размеры которой несколько превышают габариты будущего камина, засыпаем щебень и утрамбовываем его;

— Монтируем опалубок. Его высота должна соответствовать высоте будущего фундамента; — Заливаем цементно-песочную смесь; — После заливки основание тщательно выравнивается, накрывается полиэтиленом и оставляется в полном покое до высыхания.

Пошаговая инструкция по кирпичной кладке камина

Перед тем как начнутся работы по укладке кирпича своими руками, его нужно обязательно отсортировать, отобрать идеально ровные и целые, замочить перед началом работ в воде на несколько суток. Работу по кладке камина не столько сложные технически, сколько требуют аккуратности и терпения.

Каждый слой укладывается на подложку из рубероида. Качество работы проверяется уровнем. После того как выполнены первые три ряда камина, закладывается арматура, которая в будущем станет основой для каминной решетки. Выкладывая ряд за рядом, проводите сверку с предварительно начерченной схемой.

Фото камина из кирпича

После того как работы закончены швы между кирпичами обрабатываются специальными цветными составами, которые придают работе законченный вид и добавляют декоративного эффекта кирпичной кладке.

Интересная статья: Имитация камина своими руками в квартире. Фото

Смотрите видео: Кладка и порядовка камина

Печь-камин в частном доме станет не просто украшением, но и дополнительным источником тепла. Топка дровами экологически безопасная и более бюджетная, поэтому после того как в вашем доме появится камин, вы сможете существенно сэкономить.

Подсчет необходимых материалов.

После того, как оформление порядовок с учетом трубы будет закончено, можно переходить к подсчету количества необходимых материалов. Для этого нужно провести поштучный подсчет кирпичей, причем, все неполные изделия должны считаться целыми кирпичами. Кстати, для каминной кладки оптимально применение полнотелого, печного кирпича.

В песке не должна содержаться пыль или мусор, он должен быть крупным, – 0,2-1,5 мм. При наличии в песке пыли и мусора, они должны быть обязательно удалены. С этой целью песок помещается в воду и настаивается, при этом, необходимо менять воду до того момента, пока она не посветлеет.

При выкладывании каминов используют синюю (кембрийскую) глину. В случае отсутствия подобного сорта глины, можно обратиться к использованию печных глин.

Что касается цемента, можно воспользоваться обычным портландцементом, марки 300-400.

Диаметр фракций щебня при изготовлении бетона и закладке фундамента под камин должен составлять 2-6 см. Также необходимо наличие арматурных стержней в количестве около 20 штук и диаметром в пределах 8-10 и длиной порядка 700 мм.

Печь-камин из кирпича своими руками: пошаговая инструкция и чертежи

Многие владельцы загородных домов стремятся обустроить камин, чтобы быстро обогреться в ненастную погоду, украсить интерьер. Если на даче проживают постоянно, требуются солидные отопительные приборы. Часто размеры помещения не позволяют разместить эти сооружения. Выручает печь-камин – многофункциональное устройство, объединяющее в себе достоинства двух автономных.

Существует множество вариантов комбинированных моделей, но не каждая подойдет для конкретного дома. Учитывается много факторов: материал здания, площадь помещения, количество комнат, их расположение. Если выбрать удачную конструкцию, то печь-камин позволит решить несколько проблем: быстро согреться у открытого огня, полноценно отопить помещение, приготовить пищу.

1

Печка и камин в одном устройстве – особенности и преимущества

Оба сооружения имеют общее назначения, но по своей функциональности они кардинально отличаются. Топка в печке закрытая, пламя только поддерживает процесс горения. Стенки нагреваются газами, и уже от поверхности излучается мягкое приятное тепло. Кирпич набирает температуру медленно, но долго ее сохраняет, отдавая в пространство помещения.

Камин работает по другому принципу. Источником энергии у него служит открытый огонь, от которого исходят сильные, но жесткие тепловые лучи. Комфорт чувствуется на небольшой площади рядом с пламенем. Зона ограниченная, выбрать удобное место трудно: близко – очень горячо, дальше – чувствуется холод непрогретого воздуха.

1.1

Варианты многофункциональных отопительных приборов

Чтобы совместить положительные качества камина и печки, их совмещают в одном сооружении. Некоторые люди не понимают преимуществ такой конструкции и справедливо считают, что придется потратить много сил и средств. Если разобраться подробно, то видно, что подобные модели объединяют в себе все лучшее из автономных отопительных приборов.

Преимущества довольно значительные:

  1. 1. Многофункциональность. Устройство служит для мгновенного согревания продрогшего человека, постоянного отопления помещения, приготовления пищи. Используют эти функции по отдельности или вместе.
  2. 2. Экономичность. В загородном доме благодаря подобной конструкции резко сокращается потребление газа, электричества.
  3. 3. Декоративность. Качественно исполненное кирпичное сооружение служит украшением интерьера. Оригинальный декор придает ему неповторимый вид.

Решают вопрос создания печи-камина двумя способами. При первом делается общий корпус и дымоход, а сами устройства независимы. Второй предполагает, что каминная топочная камера одновременно исполняет такую же роль для кирпичной печки.

Самая простая для исполнения конструкция, когда строят печь, а к ней приделывают камин. Один общий корпус и дымоход служат для двух отдельных отопительных приборов. Сооружение получается громоздким, требуется много площади и материалов. Достоинство состоит в том, что пользоваться можно каждым устройством по отдельности или вместе, в зависимости от потребности.

Для исполнения по второму варианту покупают металлический корпус, который обкладывается кирпичом. Тепло в помещение излучается открытым огнем в топочной камере и стенками дымохода, который нагревается отходящими газами. Его делают со многими каналами, чтобы увеличить эффективность. Среди недостатков такой модели: повышенное потребление топлива, нагрев стенок на большой высоте, отчего воздух у пола холодный.

Деревянный дом оборудуют печью-камином с учетом его особенностей. Со временем происходит усадка строения, поэтому обязательно делают зазоры между печкой и стенами, а также потолком. В качестве материала для камина используют кирпич. Из красного выстраивают основную часть, из огнеупорного – топочную камеру.

Постройка такого сложного сооружения, как печь-камин, требует затрат времени и тщательного подбора материала. Имеющиеся проекты позволяют решить поставленную владельцем задачу по отоплению дома, а дизайнерские возможности безграничны. Следует помнить, что деревянный декор необходимо обработать специальным огнеупорным составом, чтобы защитить от возгорания.

1.2

Разновидности конструкций

Существует много способов реализации двух основных вариантов, когда печка и камин исполняются отдельно в общем корпусе или имеют совместную топочную камеру. Простая конструкция – пристенная, когда одна из сторон печи размещается в стене.

Подходит она для маленьких домиков, где используется как единственный обогревательный прибор. Камин расположен в одном помещении, для которого и выполняет свои функции. Печка прогревает своей поверхностью сразу две смежных комнаты. Недостаток подобной конструкции в том, что в ней отсутствует варочная панель.

В качестве совмещенного отопительного устройства употребляется шведка. Ее преимущества – компактность и возможность использовать опции попеременно. Камин разгорается быстро, от пламени нагревается воздух и варочная плита. Обычное месторасположение – между кухней и небольшим помещением. Сооружение немассивное, быстро остывает, тепло долго не удерживается.

Печь с лежанкой – очень объемная конструкция, поэтому не во всякой постройке ее удастся расположить. Для нее хорошо подходит большая комната, в маленькой она отбирает слишком много пространства. Располагают такую модель обычно на даче, где проживают в зимнее время. Потрескивающие в камине поленья создают уют, а печной элемент служит для полноценного отопления. На лежанке, которая долго держит тепло, прогревают больные суставы.

В небольшом помещении оригинально выглядит и экономит пространство угловая печь-камин. У нее много положительных качеств, благодаря которым делают выбор в ее пользу:

  • конструкция обогревает наибольшее число комнат – три: одну камином и печкой, две другие – выходящими в них стенками;
  • создается оригинальный интерьер, сооружение просматривается с любого места в помещении;
  • монтаж допускается в построенном здании, дымоход можно устраивать снаружи стены, ничего не разрушая.

Угловое расположение не означает, что такой же формы вся конструкция. Ей придают также асимметрический прямоугольный вид.

2

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

  • мастерок;
  • молоток-кирочка;
  • измерительные инструменты: рулетка, отвес, уровень;
  • шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Среди кладочных материалов заслуживает внимания мастика для высоких температур. Используя ее, добиваются зазоров толщиной в 1 мм, тогда как на глине меньше трех не удается. Кладка особо прочная, а если требуется увеличить расстояние, добавляют порошок из шамота. Мастика, которая загустевает, разбавляется водой и вновь пригодна для работы.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде. Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

  • с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
  • место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
  • периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
  • аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

3

Строительство каминной печи – первые шаги

Сначала выбирают месторасположение отопительного прибора. Действует тот же принцип, что и для остальных устройств подобного рода. Располагают в зависимости от конструкции источника тепла, добиваясь наибольшей эффективности, чтобы одновременно обогревались несколько помещений. От деревянной стены отступают на 40 см, монтируют огнеупорный экран.

После установления места делают чертеж. Когда с формами и дизайном станет ясно, рассчитывают отопительные элементы, их взаимодействие. Осуществить все в полной мере неспециалисту невозможно, поэтому за основу берется подходящий проект, в который вносятся требуемые изменения.

Предлагаемая каминная печь оборудована варочной плитой. Располагают, зонируя большую комнату, или используют для отопления смежных помещений. В таком случае заднюю часть встраивают в простенок. Для одновременного использования печи и камина возводится общая дымовая труба с раздельными каналами.

3.1

Создание фундамента

Сооружение возводится на прочном основании, так как вес кирпича немалый. Он должен отвечать повышенным требованиям, обеспечивать надежность и устойчивость конструкции. Схема работ аналогична изготовлению фундамента для других типов теплогенераторов. Делают разметку контура основания, который должен выступать за размеры печи на 10 см.

Если работы проводятся в жилом доме, часть пола удаляют. Роют котлован, глубина которого зависит от особенностей земли, и составляет от 50 до 70 см. Дальше готовят подушку, которая состоит из поочередно засыпанных и тщательно утрамбованных десятисантиметровых слоев песка и щебня.

Установка арматурной сетки для фундамента

Дальше алгоритм работ следующий:

  • на высоте 5 см от подушки требуется установить арматурную сетку, под которую подкладывают куски кирпича или железные пруты;
  • по периметру выставляют опалубку из досок, выровняв верхнюю плоскость по уровню;
  • делают раствор (песок, цемент, щебень) в соотношении 3:1:4 и заливают;
  • уплотняют железным прутком и трамбовкой, выравнивают правилом.

Когда бетон немного застынет, его укрывают пленкой и оставляют, пока не схватится полностью. Рекомендуется выдерживать целый месяц, но практически достаточно одной недели, чтобы начать возведение основного сооружения. Обязательно на фундамент укладывают гидроизоляцию из рубероида.

3.2

Конструкция печи-камина

В предлагаемом проекте предусмотрено две топки, в которых сгорают дрова: печная и каминная – увеличенной высоты. Последнюю рекомендуется закрыть стеклянной дверцей. Если она изогнутой формы, то усиливается отражение, повышается эффективность.

Нижняя часть печи-камина с указанием топок и движения газов

Каминный топливник выполняется прямоугольной или трапециевидной формы. Последний вариант предусматривает сужение к задней стенке. Она наклонная, имеет небольшой порожек, предназначенный для удержания нагара, чтобы он не направлялся в трубу и не осаждался на ее стенках.

Печная топка меньших размеров, с чугунной дверцей и нижним поддувом воздуха. Свод перекрывается кирпичом или варочной плитой. В последнем случае предоставляется возможность готовить пищу. Газы поднимаются по вертикали, обогревая стенки, которые затем отдают накопленное тепло в комнаты.

Вид на топки с двух сторон и схема движения газов

Чтобы продукты сгорания не попадали в помещение, предусмотрены задвижки на обоих каналах для перекрытия того, который не используется. На дымоходе имеется заслонка, препятствующая утечке тепла, когда топливо полностью сгорит.

Порядовка с 1 по 26 ряд

Используя схему, повторяют существующий проект или разрабатывают собственный. Чертеж внутренних камер дает представление о движении газов, указывает поверхности, подвергающиеся наиболее интенсивному нагреву.

Для расчета каминного топливника принимают наилучшее соотношение высоты и ширины, которое определяется как 2:3. Глубина устанавливается в пропорции ⅟2 или ⅔ высоты. Отопительная возможность представлена в стандартной таблице.

Тяга во многом определяет качество работы и производительность приборов. Практикой доказано, что оптимальное сечение дымохода составляет 10% площади топочного окна. Показатели округляют, чтобы использовать целые кирпичи. Газоотвод из трубы делают диаметром не менее 150 мм.

4

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.

Печи-камины для дома и дачи - Своими руками - Статьи по печному делу

Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.


Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.



Содержание:



Описание печи-камина


Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.

Печи-камины для дома и дачи   Печи-камины для дачи   Печи-камины

Печи-камины для дома и дачи   Печи-камины для дома   Печь-камин



Где установить


Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.

Печь камин своими руками



Конструкция печи-камина


Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

Печь камин своими руками



Модели печей-каминов


Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Печь камин своими руками



Порядовки ПК


Печь-камин отопительная (порядовки)Печи и камины, спроектированные и построенные Георгием Резником,
отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Печь-камин отопительная (порядовки)

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26x13 см — 3 шт.;
—«— 13x13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5x34 см -1 шт.;
Дверка топочная 21x25 см -1 шт.;
-«- поддувальная 13x25 см -1 шт.;
-«- для чисток 7x13 см -3 шт.
Решётка колосниковая 25x30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50x5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)



Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь камин своими руками

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино - песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 ...1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70x70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1x1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Поэтапная постройка

Поэтапная постройка

Видео




Похожие публикации:




Кладка каминов

Кладка каминов

Камины угловые

Камины угловые

ПЕЧНОЙ УНИВЕРСАЛ

ПЕЧНОЙ УНИВЕРСАЛ



Как сделать камин шаг за шагом

Если ваш камин нуждается в переобработке , здесь мы покажем вам шаг за шагом , как сделать это самостоятельно . Ваш камин, скорее всего, является центральным элементом вашей гостиной. Если он видел лучшие времена, то почему бы не дать ему для новой отделки с вашим выбором плитки , камня , кирпича , мрамора или другого материала. Вы также можете проявить творческий подход и выбрать идеальную деревянную отделку , которая будет окружать ваш камин в соответствии с вашим стилем.Когда закончите, вы можете украсить вещи с различными аксессуарами камина! Общая стоимость проекта по ремонту камина составила около 400 долларов и заняла около 7 часов. Количество денег и время, которое потребуется вам для завершения этого проекта, будет зависеть от различных переменных. Ниже мы покажем , как заменить камин самым простым способом из минимальных денег.

fireplace reface

Материалы, необходимые для самостоятельного изготовления камина Внешний вид:

  • Цементная доска
  • Деревянная отделка
  • Плитка, камень или кирпич
  • комплект
  • Brad Nails
  • Гипсокартонное соединение
  • Жидкие гвозди (строительный клей)
  • Краска (на ваш выбор цвет)
  • Затирка

Инструменты, необходимые для облицовки камина:

  • Монтировка
  • Универсальный нож
  • Шпаклевочный нож Пистолет для чеканки
  • Молоток
  • Аккумуляторная дрель
  • Отвертка
  • Пила по дереву

How To Reface A Fireplace_2 Шаг 1: Отключите газ, если применимо, и снимите старую поверхность камина, пока не снимите старую поверхность камина кадр выставлен.
Отрежьте по размеру и прикрепите цементную плиту к существующей деревянной раме, как показано выше.

How To Reface A Fireplace_1 Шаг 2: Измерьте и обрежьте плитку, чтобы она соответствовала нижней ступени.
Осторожно начните укладывать плитку, обрезая и обрезая ее по ходу.

How To Reface A Fireplace_3 Шаг 3: Продолжайте укладывать плитку до завершения нижнего шага.
После завершения, дайте высохнуть, прежде чем продолжить согласно инструкциям на упаковке.

How To Reface A Fireplace_4 Шаг 4: Измерьте и обрежьте деревянную отделку, которую вы выбрали, чтобы окружить камин.
Прикрепите деревянные элементы отделки с помощью гвоздей для брэдов и используйте уровень, чтобы убедиться, что они находятся под идеальным углом.

How To Reface A Fireplace_5 Шаг 5: Измерьте и обрежьте плитку, чтобы она поместилась внутри деревянной отделки.
Начните укладывать плитку внутри обрезки во время резки и обрезки по мере продвижения.

How To Reface A Fireplace_6 Шаг 6: Продолжайте укладывать плитку, пока камин не будет завершен.
Как только вся ваша плитка будет на месте, начните процесс затирки до полного завершения.

How To Reface A Fireplace_7 Шаг 7: Заполните все области (с помощью шпаклевки) по бокам камина и закрасьте их.
Вы можете покрасить стороны, чтобы соответствовать камину или соответствовать стенам.

How To Reface A Fireplace_8 Шаг 8: Измерьте и обрежьте верхнюю облицовку и верхнюю полку камина (если применимо).
Прикрепите верхнюю декоративную часть и верхнюю полку и закрасьте краской нужного цвета.

How To Reface A Fireplace_9 Шаг 9: При необходимости подкрасить камин краской.
Ваш каминный ремонт завершен!


Как создать облицовку камина из кирпича в плитку

Для более интересных идей и макетов по замене камина, посетите эту страницу Pinterest по ремонту каминов, где вы найдете множество креативных и удивительных идей.


Обновление вашего камина за меньшие деньги

Если вы хотите покрыть свой существующий камин деревом, кирпичом, плиткой, камнем или любым другим материалом, на YouTube есть много идей и методов и изображений, которые помочь вам в создании идеального камина!


DIY Stone Fireplace Surround

Есть ли у вас лучший, менее дорогой метод замены камина? Пожалуйста, оставьте комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи по ремонту своими руками:

ALLEN VETTER - Помощник по ремонту DIY

Аллен - специалист по техническому обслуживанию и ремонту бытовой техники и автор / создатель этого сайта. Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесь
Подробнее "Сделай сам" DIY Советы, хитрости, идеи, Ремонт:

.Самодельная дровяная печь

- Как приготовить из кофейной банки

Подойдет ли вам дровяная печь для выживания, кемпинга или чего-то еще, что требует прогулок на свежем воздухе? С помощью простых инструментов, таких как отвертка и оловянные ножницы, вы можете превратить металлическую банку для кофе в дровяную печь. Существуют буквально тысячи сайтов, рассказывающих, как сделать дровяную печь (она же Hobo Stove) , но это, безусловно, самый простой способ. Для этой дровяной печи вам понадобится только одна большая металлическая (жестяная) кофейная банка и 2 металлических стержня, чтобы положить сверху кофейную банку.Вот и все, нет нужды в пустом супе или банках с краской. Мы сделали большую инфографику с 3 шагами, чтобы помочь вам быстро приготовить дровяную печь. Если вы думаете, что это слишком много работы, купите один онлайн уже сделал.

diy wood stove ИНФОГРАФИКА ДЛЯ СОЗДАНИЯ ДРОВЯНОЙ ПЕЧИ ДИАМЕТРА

Вот несколько видеороликов, которые помогут вам в создании простой дровяной печи на дровах…

HOW: ROCKET STOVE


КАК: HOBO STOVE


КАК: IKEA STOVE

долларовая металлическая посуда меньше, чем 10 долларов США, можно купить онлайн за 10 долларов.Это Caddy Cutlery от Ikea, который делает печь для бродяги Ikea Survival.

coffee can stove А вот и деревянная печь для кофе в банке "Сделай сам" в действии.

Ikea_cutlery_caddy_for_hobo_stove Это критическая часть, необходимая для изготовления Печи Икеа Хобо.

Если у вас есть более простой способ сделать самодельную дровяную печь из обычных материалов, сообщите нам об этом, добавив свой комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи по ремонту своими руками:

ALLEN VETTER - Помощник по ремонту DIY

Аллен - специалист по техническому обслуживанию и ремонту бытовой техники и автор / создатель этого веб-сайта.Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесь
Подробнее "Сделай сам" DIY Советы, хитрости, идеи, Ремонт:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
