Печи для бани самоделки – Самодельные печи для бани из металла чертежи

Содержание

Делаем самодельную печь для бани: разновидности моделей

Самодельные печи для бани, используемые при обустройстве банного комплекса, позволяют максимально учесть пожелания и требования к этому оборудованию владельца банного комплекса.

К подбору модели и созданию банной печи своими руками следует подходить с особым вниманием, дело в том, что этот конструктивный элемент является одним из основных, от него во многом зависит нормальная и комфортная эксплуатация всего комплекса в целом.

Печка, установленная в бане, выполняет две основных функции:

  1. За счет тепла, вырабатываемого печью, осуществляется нагрев воды для использования во время проведения банных процедур.
  2. За счет выделения энергии при сгорании топлива происходит разогрев воздуха в помещении перед использованием парной.

Наиболее распространенными самодельными печами для бани являются железные конструкции.

Прежде чем приступать к изготовлению самодельной печи для бани из металла, следует разработать общий чертеж устройства и чертежи отдельных его узлов.

Общие требования, предъявляемые к банным печкам

В случае выполнения всех требований, предъявляемых в процессе конструирования к установке для обогрева банного помещения, агрегат должен получиться надежным и экономичным, а при воплощении определенных дизайнерских идей такая установка может иметь еще и отличный внешний вид.

Независимо от вида используемого топлива установка должна обладать следующими параметрами:

  • агрегат должен иметь высокую тепловую мощность и широкий диапазон регулировки этого параметра;
  • агрегат должен быть оснащен парогенератором и теплоаккумулятором, которые предназначены для изменения параметров выделения тепловой энергии и пара;
  • агрегат не должен иметь большое количество поверхностей, которые способны разогреваться до температур свыше 150 0С.

Помимо указанных технических параметров при создании печи своими руками должны выполняться требования, предъявляемые к размерам топочной камеры агрегата и степени пожаробезопастности.

Все типы отопительных агрегатов можно разделить на 2 группы – холодные и горячие. Горячие печи отличаются тем, что они способны очень быстро разогреваться и нагревать окружающее пространство. Стенки горячей печки способны разогреваться до температуры в 100

0С. Эта группа агрегатов применяется в тех случаях, если парилка бани используется не регулярно, а время от времени. Следует отметить, что эта разновидность агрегатов имеет существенный недостаток – используя такую установку можно легко перегреть помещение парной.

Печи, относящиеся к холодной разновидности, требуется топить значительно дольше, нежели агрегаты, относящиеся к установкам горячего типа. Преимуществом этого типа установок для обогрева банного пространства является то, что их стенки не разогреваются выше 50 0С. Такая температура стенок предотвращает получение ожогов при соприкосновении с ними тела человека.

Обогрев помещения при функционировании такого типа агрегата осуществляется за счет циркуляции воздуха по определенным каналам. В каналы конструкции воздух поступает холодным, а проходя по ним, разогревается до необходимой температуры. Температура нагрева окружающего воздуха регулируется при помощи открытия и закрытия воздушных каналов.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

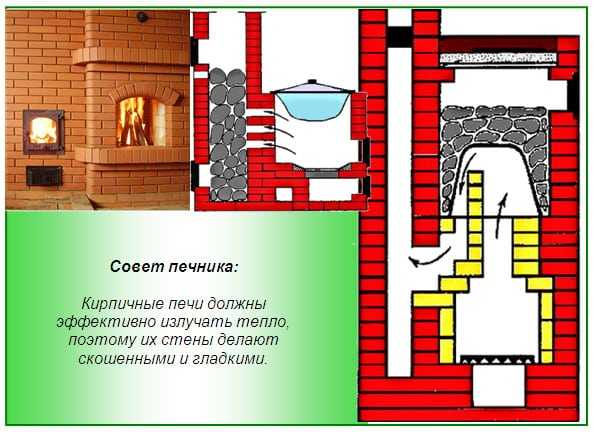

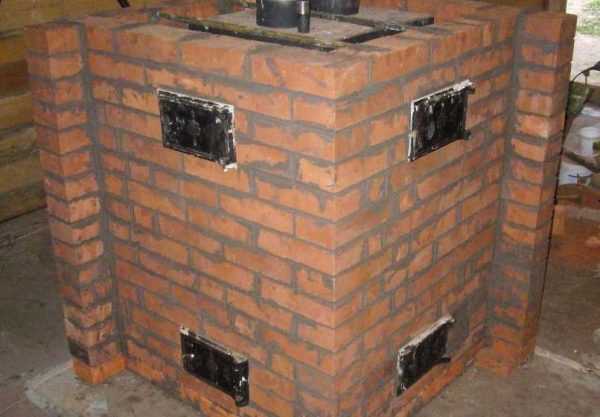

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере  горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Плюсы и минусы самодельных печей для бани

Самодельную печь для бани из металла можно смастерить самостоятельно при наличии у мастера навыков обращения с металлом, а также при наличии соответствующих рабочих инструментов и приспособлений. Конструкция самодельной металлической печи для бани может быть изготовлена из трубы и из листового металла.

Самодельные металлические печи для бани обладают целым рядом преимуществ, что способствует популяризации этого типа обогревательных устройств для банных помещений. Практически каждый человек знает, что для создания самодельной кирпичной печи для бани потребуется наличие знаний в сфере создания различных типов кирпичных обогревательных конструкций и наличие строительного опыта. Обычному человеку, не обладающему этим объемом знаний, изготовить своими силами кирпичную печь практически невозможно.

По этой причине чаще всего при выборе модели печки для банного комплекса в случае самостоятельного изготовления конструкции владельцы бань останавливают свой выбор на конструкциях, изготавливаемых из металла.

Преимуществом конструкции печи, смонтированной из металла, является относительная простота конструирования обогревательного агрегата. Помимо этого использование подобного обогревательного агрегата в процессе эксплуатации банного комплекса позволяет значительно сэкономить на затратах, необходимых для приобретения топлива. Это преимущество обусловлено тем, что металлическая печь быстрее прогревается и начинает быстро нагревать окружающий воздух в парной банного комплекса. Большим недостатком металлической печки является ее высокая пожароопастность.

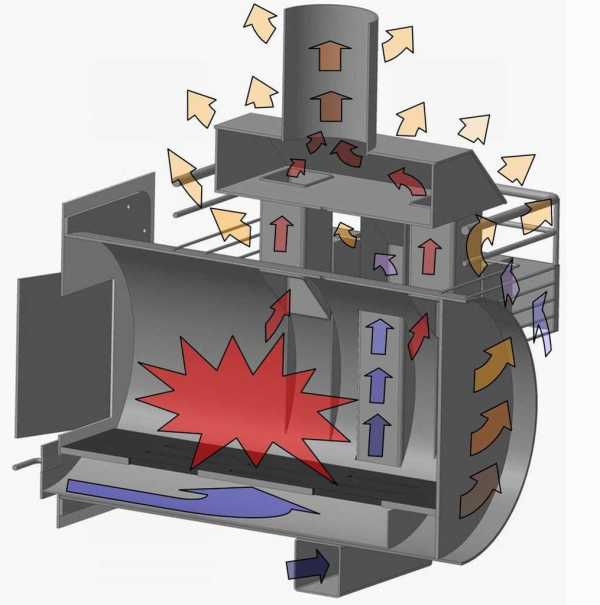

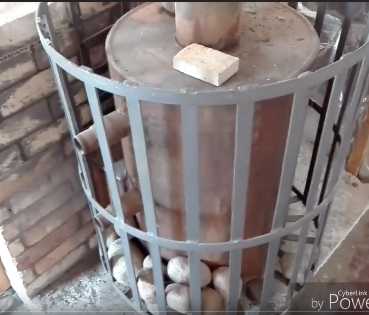

Наиболее популярная самодельная печь для бани конструируется из горизонтальной трубы.

Для создания такого обогревательного агрегата от мастера не потребуется особых навыков.

Инструменты и материалы, необходимые при изготовлении конструкции для обогрева из металла

При конструировании обогревательного устройства для банного комплекса собственными руками потребуется перед проведением работ подготовить необходимые материалы и инструменты.

Для работы потребуется подготовить:

  • металлическую трубу с длиной 1500 мм, диаметром 500 мм, а толщина стенки трубы должна составлять не менее 10 мм;
  • крючки металлические — 10 штук;
  • петли металлические — 10 штук;
  • камни для парогенерации;
  • пруты металлические.

В процессе работы над созданием устройства потребуются следующий рабочий инструментарий:

  • сварочный агрегат;
  • ручная электродрель;
  • приспособление для резки металла;
  • строительный уровень.

Из заготовленной трубы изготавливаются детали для проектируемой печи. Для этой цели трубу требуется разрезать на 2 куска. Куски должны иметь 900 и 600 мм длины. Длинный отрезок трубы будет выполнять роль топки и поддона для размещения камней для парогенерации. Более короткий кусок трубы используется в качестве основы для создания бака, предназначенного для нагрева воды.

После того, как осуществлено распиливание трубы на 2 части, можно приступать непосредственно к процессу изготовления конструкции печки.

Процесс изготовления печи для бани из трубы

На первом этапе требуется в нижней части большого куска трубы вырезать отверстие имеющее ширину 200 мм и высоту 50 мм. Это отверстие будет выполнять роль поддувала. Над ним приваривается круглая пластина из металла, имеющего толщину 12 мм.

На следующем этапе конструирования проводится монтаж колосника. Для этой цели вырезается еще одно отверстие в корпусе трубы. Для того чтобы закрепить колосник топочной камеры, в трубе привариваются 4 ушка. Дверца для топочной камеры изготавливается из остатков трубы. Подготовленная дверца закрепляется на корпусе установки при помощи петель и крючков. Для фиксации дверцы на корпусе печи в закрытом положении на тело дверцы закрепляется защелка.

После завершения всех монтажных операций следует переходить к изготовлению каменки. Для этой цели потребуется короткий отрезок подготовленной трубы. Каменка приваривается над топочной камерой таким образом, чтобы расстояние от верха до низа конструкции составляла не меньше 100 мм.

Задняя стенка трубы заваривается, и в корпусе изготавливается дверца размером сторон около 300 мм. Подготовленная каменка заполняется камнями до половины. Для того чтобы камни не рассыпались, над топкой сооружается решетка из металлических прутьев.

После окончания сборочных работ можно приступать к проведению монтажных работ по установке готовой конструкции в помещении банного комплекса.

Проведение монтажных работ по установке конструкции печи

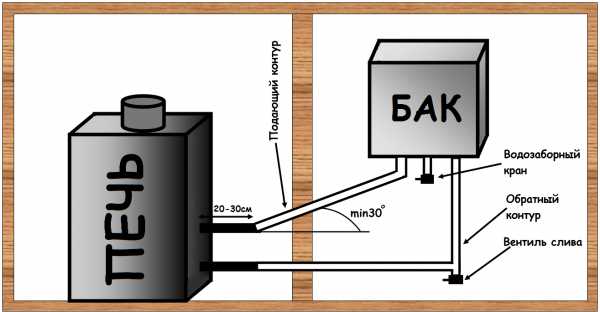

По окончании монтажных работ по установке печи проводят монтирование бака для нагрева воды.

Для монтажа бака к нижней части короткой трубы приваривается круглая стальная заготовка, имеющая толщину металла не менее 9 мм. В приваренном круге проделывается отверстие диаметром 150 мм. На верхней части бака монтируется стальной полукруг. В этом элементе конструкции проделывается отверстие для дымовыводящей трубы. Открытая половина верхней части бака закрывается крышкой, имеющей полукруглую форму. Крышка закрепляется на полукруглой заготовке, которая ранее была приварена к баку для воды. После завершения монтажных работ по установке и сборке бака через подготовленные отверстия проводится труба-дымоход. В нижней части бака делается отверстие для закрепления краника, предназначенного для осуществления слива горячей воды.

В процессе проведения монтажных работ по установке конструкции в помещении банного комплекса следует помнить о нескольких правилах, которые в процессе осуществления работ должны выполняться:

  • дверцы топочной камеры должны быть расположены напротив входной двери;
  • установка печи, изготовленной из металла, требует создания фундамента под конструкцию, при создании фундаментного основания под конструкцию рекомендуется использовать огнеупорный кирпич;

  • специалисты рекомендуют, при установке металлического обогревательного агрегата обкладывать его кирпичом, это позволит повысить пожарную безопасность.

Для того чтобы быть полностью уверенным в правильности сборки и монтаже агрегата, для проверки рекомендуется пригласить специалиста в области печного отопления.

После завершения всех конструкторских и монтажных работ следует провести пробный пуск печи. Испытание устройства должно осуществляться в банном комплексе при отсутствии посторонних людей.

banyabest.ru

Самодельные печи для бани: особенности конструкций

Когда говорят про самодельные печи для бани, имеют в виду обычно изделия из металла, ведь кирпичные промышленно изготавливать так и не научились, так что это — в любом случае ручная работа. Хоть кирпичные агрегаты и хороши для бани, но при современном ритме жизни пол дня ждать, пока парилка наберет требуемую  температуру и «настоится», не все могут (или хотят). Мы привыкли уже получать все быстро и сразу. Час-два — это тот максимум, который по времени мы можем подождать до начала процедур. Вот потому металлические печи и потеснили кирпичные, хотя безусловно, и они тоже имеют своих поклонников, но в данной статье будем говорить исключительно про металлические или симбиоз — металлический сердечник в кирпичном саркофаге.

Самодельные печи для бани, может и не красивы, но надежны

Содержание статьи

Что лучше — заводские или самодельные?

Если говорить об эстетической стороне вопроса, безусловно, заводские красивее. Хотя эстетика для каждого своя, но в общем фабричные изделия смотрятся аккуратнее. Также надо сказать, что серьезные производители постоянно проводят исследования, дорабатывают старые модели, разрабатывают новые. Если печь вы уже купили, вас это вряд ли каким-то образом может радовать, но если только присматриваете печь, это может оказаться полезным — доработанные модели, обычно, действительно лучше прототипов. А еще некоторые новые разработки являются опцией и могут устанавливаться на любые агрегаты, порой, даже другого производителя.

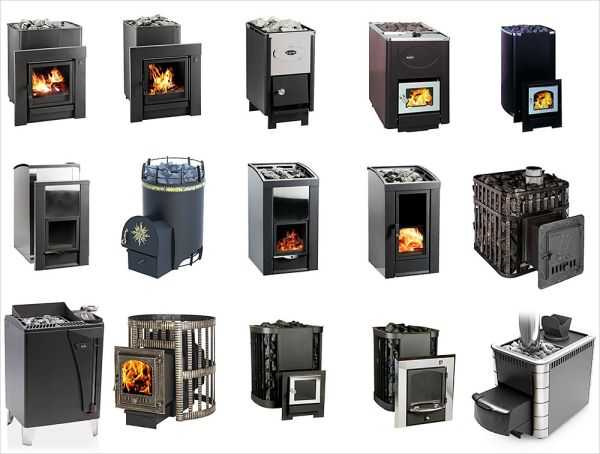

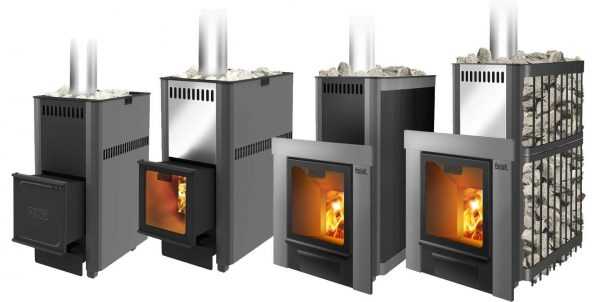

Классический дизайн фабричных печей для бани/сауны

Есть, естественно, у фабричных печей минусы. Самый первый — хорошие печи имеют высокую цену. Второй недостаток — часто их делают из тонкого металла. И именно такие печи обычно и находятся в сегменте бюджетных печей. А тонкий металл в банях прогорает быстро. Третий недостаток — вы вынуждены подстраиваться под имеющуюся конструкцию. Если печь приобретается в процессе стройки это нестрашно, но вот если она меняется, это может стать проблемой. Придется искать агрегат с такими же габаритами или перестраивать/переделывать помещения.

Плюсом самодельных банных печей является их надежность. Варятся они обычно «для себя», а если на продажу, то чаще тоже «как для себя», поэтому используется толстый металл — уж точно не тоньше 6 мм. К положительным моментам отнести можно и относительно невысокую цену, особенно если варить металл вы умеете сами. Не всем нравится внешний вид, он точно на любителя, но часто эти печи прячут за кирпичным экраном, так что внешний вид важен далеко не всегда.

Внешний вид — не самая сильная часть самодельных печей для бани

Что касается новшеств и доработок, то их обычно заимствуют у заводских разработок. Народным умельцам не надо моделировать процессы при помощи сложных программ. Они глянули в магазине на готовое изделие или даже на фото, и уже имеют представление о том, как устройство работает, что дает, и как его сделать. Не все, конечно, способны на это, но многие. Так что и интересных технических решений в самодельных печах тоже достаточно.

Из чего делают металлические самодельные печи

Печи для бани варят не только из листового металла, но и из толстостенных труб большого диаметра, из газовых баллонов, бочек, даже из колесных дисков.

Из чего лучше? Однозначно сказать сложно, у каждого из материалов есть положительные и отрицательные стороны. Так при использовании труб, бочек, баллонов и т.п. сводится к минимуму одна из главных проблем сварных печей — разрушение швов. Именно в швах чаще всего начинается прогорание и разрушение металла. На производстве эту проблему обходят, делая верхнюю часть топки гнутой, без сварных швов. В условиях обычной мастерской, вряд ли вы сможете сможете согнуть металл толщиной 6-8-10 мм. Печь для бани из трубы или баллона — и проблема решается автоматически: швов минимум.

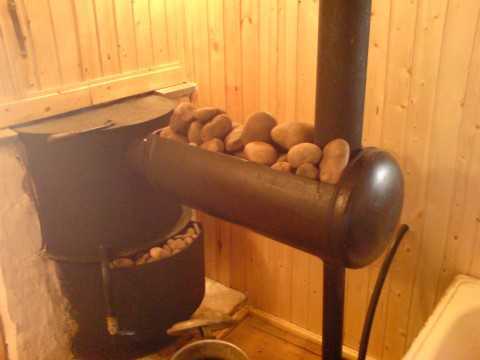

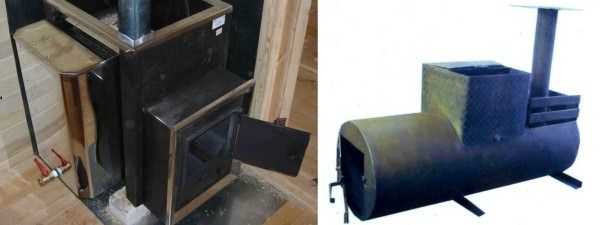

Один из вариантов самодельной печи в баню

Еще один плюс использования трубы, баллона — топка почти готова, остаются небольшие доработки. Следовательно, времени на изготовление требуется немного. Еще плюс — необходимый минимум швов в состоянии сделать даже не самые опытные сварщики. Это также повышает популярность печей из газового баллона или трубы.

С другой стороны, вы ограничены имеющимися габаритами и вынуждены располагать все части в уже имеющемся объеме. Тоже касается размеров — вы вписываете те габариты, которые имеются. С это точки зрения у листового металла преимущества: вы сами задаете геометрические параметры печи, подстраиваясь под условия в парилке и/или комнате отдыха.

Для бани и сауны

Чтобы хорошо понимать ключевую разницу между печами для бани и сауны, надо просто хорошо представлять себе кондиции воздуха, при которых парятся в одном и другом случае.

Какой должна быть самодельная печь для сауны

Сауну у нас еще часто называют суховоздушной. Это потому, что в сауне парятся при высоких температурах — 80°C и выше, иногда и выше сотни. При такой температуре высокая влажность невозможна — просто получите ожог. Она находится в пределах 5-15%. Задача самодельной печи для сауны — быстро и эффективно поднять температуру до требуемого значения. Эту задачу и преследуют при разработке конструкции: улучшают конвекцию (движение воздуха) вдоль стенок, чтобы тепло быстро разносилось по помещению. Так как большая влажность не нужна, каменку делают небольшой и открытой — она обычно находится над топкой. Температура нагрева камней в этом случае — порядка 200-250°C. Этого достаточно, чтобы испарить ковшик воды, а больше и не нужно — и так будет слишком жарко.

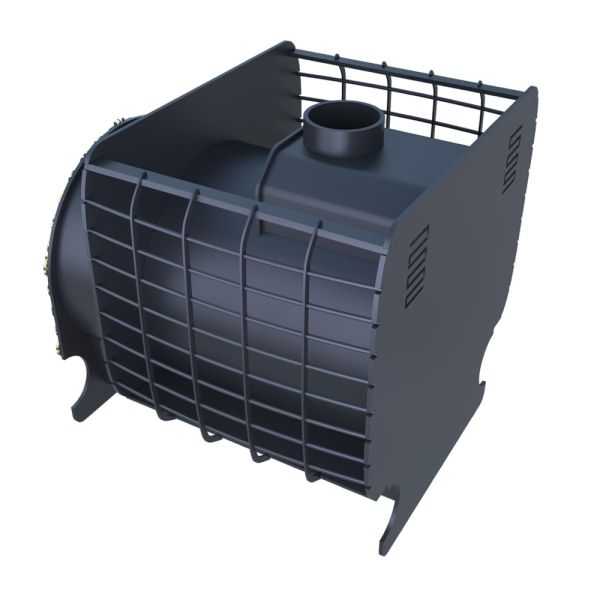

На корпус приваривают конвекционные пластины

Для более быстрого прогрева на корпус печи наваривают дополнительные ребра. Так увеличивается площадь, которая отдает тепло, парилка нагревается быстрее. Но чтобы все происходило еще динамичнее, вокруг корпуса ставят экран-конвектор. Он находится от корпуса на расстоянии 1,5-2 см. Вверху и внизу он с корпусом не соединяется, остается зазор. В него затягивается более холодный воздух возле пола, поднимается вдоль стенки, отбирает часть тепла и уносит его через верхний зазор в помещение. Этот процесс называется конвекцией, а печи — конвекционными.

Чем отличается печь для русской парилки

В русской парилке требуется создать совсем другую атмосферу. Температура должна быть в районе 50-60 °C, кратковременно может подниматься до 70°C, и то считается, что парилку перетопили. При этом влажность должна быть высокой — 50-60%, а стены — прогретыми. При таком условии тоже активно выделяется пот, но нагрузка на организм при этом далеко не такая серьезная, как в сауне.

Чтобы решить задачи, которые стоят перед банными печами, ее конструкция должна быть иной. В первую очередь, необходима очень хорошо нагретая поверхность, с которой можно получить большой объем пара. Количество выливаемой за сеанс воды исчисляется литрами, и всю ее требуется испарить. Причем не просто превратить в пар, а в пар мелкодисперсионный (из очень маленьких капелек), сухой и легкий. При правильной организации парилки (какой она должна быть читайте тут) пар собирается вверху, под потолком. Именно там — самая высокая температура. Этот пар «достают» из-под потолка вениками и гонят вдоль тела, вызывая те самые приятные ощущения.

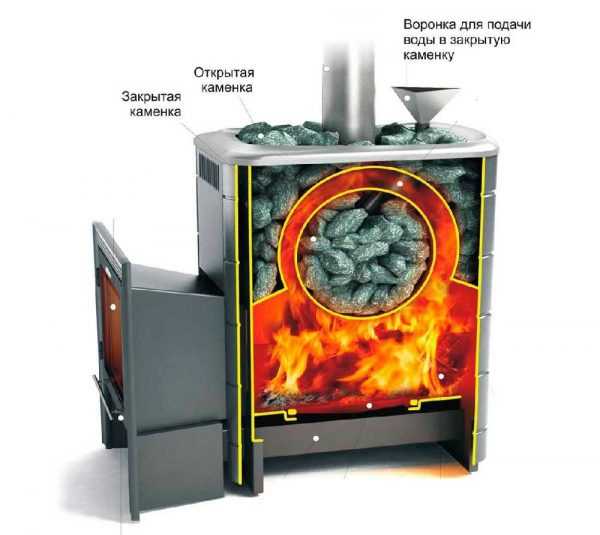

В закрытой каменке камни нагреваются сильнее

Для образования пара в основном используют камни. Но складывают их не поверху печки, как в печах для саун, а внутри топки, в закрытом или открытом ящике — каменке, который греется на огне. Объем камней,В принципе, чем больше тем лучше, но только с тем условием, что у печи достаточно мощности нагреть и парилку и каменку до требуемых температур. Хотя с самодельными печами обычно наблюдается переизбыток мощности, а не ее недостаток.

Чаще каменка закрытая, при открытой вместе с паром вылетает сажа и копоть, а это не совсем то, чего хочется… Чтобы удобнее было поддавать пар в камни внутрь вставляют трубку, через которую и наливают воду.

Одна из удачных моделей паровых пушек

Эти устройства называют еще паровой пушкой. Потому что при подаче воды раздается громкий звук, очень похожий на выстрел. Кстати, руку надо сразу отдергивать, пара, может быть и не видно, если он действительно очень мелкий, но температура подскакивает мгновенно. И основной ее пик — как раз над горловиной паровой пушки.

Некоторые, кстати, в каменку кладут не только камни, а порой,  совсем не камни — чугунные или нержавеющие бруски или шары. Металл имеет намного большую теплоемкость и «набирает» большую температур. С того же объема закладки получить можно намного больше пара. Только закладка должна быть, как и с камнями, из небольших фрагментов, уложенных с просветом. Так горячий воздух будет нормально проходить.

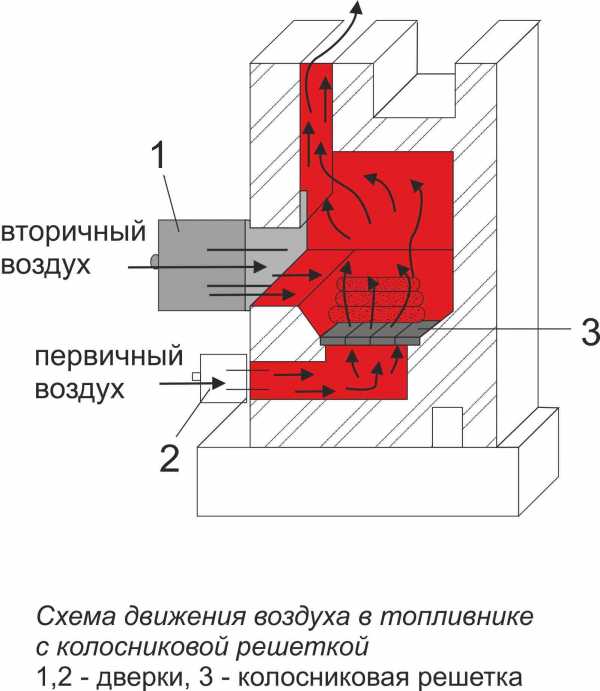

Еще один важный момент: у печи должна быть возможность регулировки интенсивности горения. Самый простой способ — шибер на дымовой трубе и выдвижной зольник. С их помощью увеличивают/уменьшают подачу воздуха в топку, активизируя или «придушивая» горение. Но такая регулировка достаточно грубая и огонь и температуру тяжело контролировать. Для более тонкой регулировки добавляют задвижки на дверки.

Задвижки на дверках для регулировки интенсивности горения

Конструкций две — одна стандартная, которую можно встретить на стандартном печном литье, вторая заимствована у канадских Булерьянов. Она представляет собой металлический стакан приваренный к дверке, в котором поворачивается шибер. Как и в шибере на трубе, в нем должен быть зазор для обеспечения минимальной тяги даже в закрытом положении.

Следующий нюанс — излучение от стенок печи. Если металлические стенки печи будут открытыми, температуру в парилке в районе 60°C вы не удержите. Чтобы не перегревать парилку вокруг корпуса печи складывают кирпичный экран. Он уже не относится к конструктиву печи, но его обязательно учитывать при разработке своей печи. Во-первых, металл, закрытый экраном перегревается и быстрее прогорает. Если хотите чтобы печь служила дольше, используйте толстый металл, особенно в верхней части топки и на задней стенке. Это две самые горячие зоны, в которых самодельные печи прогорают чаще всего.

Дверки в экране нужны для регулировки температуры в парилке

Еще вариант, который хорошо работает, но сложен и дорог в исполнении — облицовка поверхности печи банным камнем. Он отлично поглощает жесткое излучение металла, преобразуя его в мягкое и приятное.

baniwood.ru

Как сделать печь для бани своими руками: видео, чертежи, размеры

Узнать о том, как сложить печь для бани, как она устроена, а также о том, как правильно выложить кладку, изготовить необходимые детали, можно из специальной литературы и из сети интернет, где есть даже видео о самодельных печах. Просмотр видеозаписей даёт возможность получить наилучшее представление о решаемых задачах. А чтобы сложить печь для бани своими руками, потребуются навыки и умение, инструменты, материалы, схемы, чертежи и порядовки. Порядовка весьма специфична и мало где ещё используется. Поэтому ее можно упустить из виду и сложить печь в порыве вдохновения только по чертежам, но это будет неправильно.


Лучше всего, когда проект бани или сауны развивается с нуля, поскольку при этом проще сделать или найти подходящие чертежи помещения и чертёж печки, либо выбрать понравившуюся конструкцию после просмотров видео. Но, когда свободного места на приусадебном участке уже нет, а есть сарай, можно сделать его реконструкцию хотя бы под мини-сауну. Однако тогда, скорее всего, придётся заново «изобретать паровоз», так как подходящие чертежи можно и не найти. Хотя некоторым умельцам вполне по силам не только самостоятельно изготовить чертежи самодельной печи даже длительного горения и сделать проект помещения, но и сделать кладку. Так как сауна обеспечивает простейшие банные процедуры и не требует большого помещения, вариант с реконструкцией сарая будет самым простым решением.

Далее следует сделать выбор конструкции печи. Если размеры помещения получаются совсем небольшими, лучше всего использовать вместо печки несколько инфракрасных излучателей и разместить их опытным путём на стенах помещения сауны. Полученное из излучателей «устройство для сауны» необходимо заземлить с правильной привязкой к требуемой электрической схеме заземления.

Из трубы

Если есть место для установки печи, можно сделать самодельную электропечь каменку из железной трубы и П–образных промышленных электронагревателей. Далее рекомендуется:

  • выбрать диаметр трубы соответственно размерам электронагревателей;
  • разместить нагреватели в одном из отверстий трубы контактами наружу, по периметру отверстия сделать пазы для вложения керамических проходных изоляторов для проводов, присоединённых к электронагревателям;
  • отверстие трубы закрыть прочным металлическим листом, который станет основанием печки;
  • лист соединить с трубой;
  • соединение может быть либо сварным, либо резьбовым;
  • свободное пространство вертикально стоящей трубы необходимо заполнить камнями типа базальта размером 6 – 11 см.

Камни внизу трубы не должны давить на электронагреватели. Для этого можно расположить вдоль трубы между электронагревателями стержни из арматуры, которые станут опорным устройством для камней. Трубу и опорный лист необходимо заземлить. Всё, самая миниатюрная печка-каменка для мини-сауны готова. Осталось сделать правильное подключение к сети и устройство заземления. Печки с мощностью до семи киловатт подключаются к сети 220 вольт, более мощные – к сети 380 вольт. Такую же конструкцию можно использовать для устройства печи в достаточно большой бане. Следует использовать трубу большого диаметра и длины и большее количество электронагревателей.

Из бочки

Устройство самодельной печки-каменки на дровах может быть выполнено в обычной железной бочке с одним дном. Также потребуется прочный железный лист и дымоход круглого или прямоугольного сечения, расположенный между дном бочки и трубой на крыше бани. Когда печка будет готова, бочка будет стоять вверх дном. Сторону, противоположную дну, назовём верхом бочки.

Изготовление самодельной печки-каменки начнём с того, что:

  • Болгаркой вырежем прямоугольное отверстие со стороной примерно 25 см. на расстоянии 4 – 5 см. от верха. Через это отверстие будут закладываться дрова.
  • В дне бочки, совсем близко к краю, вырезаем отверстие для присоединения дымохода.
  • Ставим бочку на дно и наполняем её камнями типа базальта размером 11 – 15 см. Уровень камней должен быть примерно на 5 см. ниже верхнего ребра жёсткости бочки.
  • Из арматуры нарезаем стержни необходимой длины, складываем их крест–накрест так, чтобы получилась решётка со стороной, меньшей размеров камней, оптимально 7 – 9 см, и округлым контуром, близким к контуру бочки.
  • Прутья решётки в местах наложения друг на друга стягиваем железной проволокой. Укладываем решётку поверх камней.
  • Берём кусок и половину куска цельного глиняного кирпича и ставим их на решётку друг на друга меньшей стороной, половинку кирпича и кирпич. Слой камней, плюс длина в полтора кирпича, должны соответствовать высоте бочки, но быть чуть ниже верха. Укладываем вдоль стенки бочки кирпич на подходящем для печи растворе. Даем раствору затвердеть.
  • Переворачиваем бочку вверх дном и устанавливаем на металлический лист.
  • Закрепляем дымоход и замазываем щели.

Всё, самая простая банная печка-каменка на дровах готова! Теперь нужно проверить самодельную печку в работе.

Для эффективного горения необходимо использовать только дрова дуба, ясеня и ольхи, что, собственно, рекомендуется и для всех дровяных печей.

При использовании смолистых дров в топке следует чаще сжигать картофельные очистки или использовать средство для очистки дымоходов.

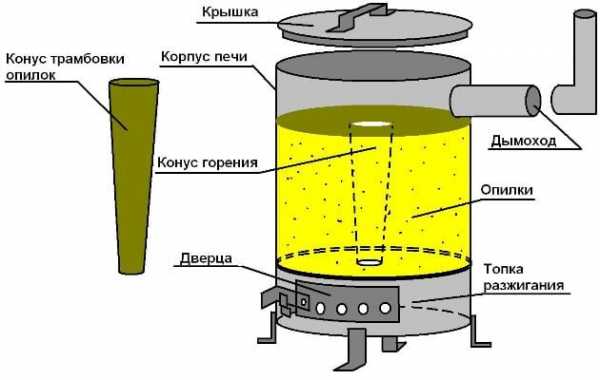

Печь длительного горения из бочки

Печь для бани из бочки, о которой шла речь выше, требует для нормального горения дров определённого соотношения между свободным пространством в топке, количеством заложенного в топку топлива и количеством поступающего в топку воздуха. При упомянутом соотношении дрова будут гореть хорошо, но быстро. Поэтому придётся часто отвлекаться от банных процедур для того, чтобы добавить дрова в печку. Режим длительного горения позволяет реже уделять внимание печке. Для создания режима длительного горения необходимо, чтобы дрова тлели, выделяя газ. Газ догорает в специальной камере. В рассматриваемой конструкции печки длительного горения из бочки камерой для догорания газа будет часть бочки, заполненная камнями. Газ будет гореть в пространстве между камнями при подаче воздуха.

  • Для подачи воздуха, необходимого для горения газа в бочке с камнями, используем железные трубы диаметром 4–5 см. Допустимо использовать и трубы с прямоугольным сечением такой же площади.
  • По всей трубе на расстоянии 2-3 см. друг от друга болгаркой пропиливаем стенку, делая сквозное отверстие длиной 1 – 1,5 см.
  • Труба одним концом упирается в угол между дном и стенкой бочки, пересекается с воображаемой осью вращения бочки и опирается другим концом на ее стенку по всему своему периметру, что достигается отрезанием части трубы под соответствующим углом. Конец трубы опирается на стенку примерно в 5 -10 см. ниже верхнего ребра жёсткости бочки, стоящей на дне.
  • В стенке бочки, в пределах периметра отверстия на конце трубы, которым она опирается на стенку бочки, делается отверстие. Для этого болгаркой на бочке в этом месте делаются два надреза в виде креста и молотком края загибаются внутрь бочки.
  • В бочке таким же образом устанавливаем 4 трубы.
  • Когда трубы установлены в бочке в неё засыпаются камни.

Остальные действия совершаются так же, как было изложено выше.

Остаётся только испытать в работе печь длительного горения.

  • Необходимо предварительно сжечь в топке печки некоторое количество дров для получения углей.
  • Поверх углей максимально загрузить топку дровами.
  • Заслонкой отрегулировать минимальное количество воздуха, необходимое для тления дров и получения эффекта длительного горения.

Для длительного горения материал печи не важен. Имеет значение только наличие в печке отдельной камеры для догорания газа с отдельной подачей туда воздуха и максимальной загрузкой топки дровами при наличии в топке регулируемого поддувала, чтобы сделать регулировку подачи воздуха в достаточно широких пределах.

Для кладки камеры для догорания газа необходим огнеупорный кирпич.

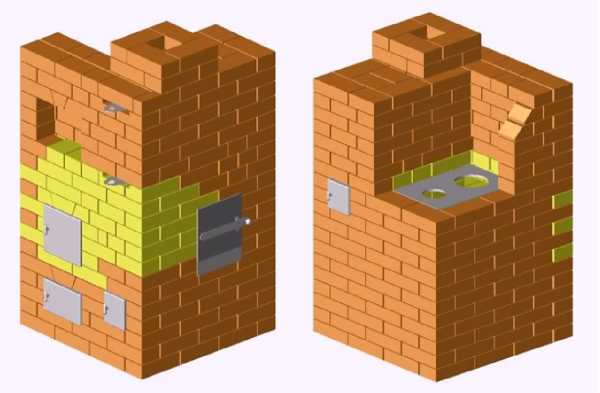

Из кирпича

Самым лучшим проектом самодельной банной печки будет, конечно же, тот проект, при котором можно будет выложить кладку бани и кирпичной печи с нуля. Кирпичная банная печь требует устройства собственного фундамента и, обычно, не может быть сложена в уже готовом помещении. Поэтому необходим проект, в котором заложен чертёж общего фундамента бани, включая фундамент кирпичной банной печки. Реализация такого проекта будет наиболее длительной, а проект самым дорогим из всех возможных проектов. Также потребуется строгое соблюдение порядовки, размеров, чертежей и прочих условий проекта, хорошие навыки по кладке кирпича. Поэтому, прежде чем делать выбор в пользу устройства самодельной кирпичной банной печи, да ещё и строительства самой бани, в придачу, следует посмотреть несколько соответствующих видео, посчитать затраты времени и денег и уже затем приступать к работе, чтобы правильно выложить кладку и сделать всё прочее.

poluchi-teplo.ru

Банные печи своими руками - пошаговая инструкция!

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Банные печи своими руками

Содержание статьи

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

  • наличие необходимой тепловой мощности и возможности для ее регулирования;
  • наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
  • отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
  • наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугуна

Банные печи из чугуна

Печи для бани

Печи для бани

Печь в бане

Печь в бане

Печь в бане

Печь в бане

Компактная печь для бани

Компактная печь для бани

Компактная печь для бани

Конструкция печи

Конструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

  • корпус из металла;
  • стенка из кирпича;
  • дымоотводящая труба;
  • водяной бак;
  • топливник;
  • решетка из чугуна;
  • камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

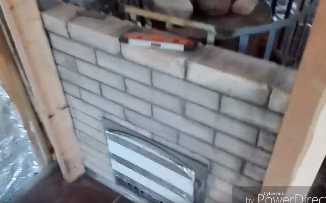

Как обложить металлическую печь

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

  • металлический корпус;
  • дымоход;
  • топливник;
  • поддувало;
  • дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими руками

Печь из старых колесных ободов, своими руками

Природные камни

Природные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Дымоход

Узнайте, как установить парогенератор для бани своими руками, а таже ознакомьтесь с инструкцией для домашнего мастера, из нашей новой статьи.

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубы

Самодельная печь из металлической трубы

Из куска трубы делаем камеру для камней

Из куска трубы делаем камеру для камней

Делаем печь для бани из трубы

Делаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печь

Установите печь

Установите печь

Установите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

stroyday.ru

Самодельные банные печи

Самодельные банные печи: конструкции

Когда говорят про самодельные печи для бани, имеют в виду обычно изделия из металла, ведь кирпичные промышленно изготавливать так и не научились, так что это — в любом случае ручная работа. Хоть кирпичные агрегаты и хороши для бани, но при современном ритме жизни пол дня ждать, пока парилка наберет требуемую  температуру и «настоится», не все могут (или хотят). Мы привыкли уже получать все быстро и сразу. Час-два — это тот максимум, который по времени мы можем подождать до начала процедур. Вот потому металлические печи и потеснили кирпичные, хотя безусловно, и они тоже имеют своих поклонников, но в данной статье будем говорить исключительно про металлические или симбиоз — металлический сердечник в кирпичном саркофаге.

Самодельные печи для бани, может и не красивы, но надежны

Что лучше — заводские или самодельные

Если говорить об эстетической стороне вопроса, безусловно, заводские красивее. Хотя эстетика для каждого своя, но в общем фабричные изделия смотрятся аккуратнее. Также надо сказать, что серьезные производители постоянно проводят исследования, дорабатывают старые модели, разрабатывают новые. Если печь вы уже купили, вас это вряд ли каким-то образом может радовать, но если только присматриваете печь, это может оказаться полезным — доработанные модели, обычно, действительно лучше прототипов. А еще некоторые новые разработки являются опцией и могут устанавливаться на любые агрегаты, порой, даже другого производителя.

Классический дизайн фабричных печей для бани/сауны

Есть, естественно, у фабричных печей минусы. Самый первый — хорошие печи имеют высокую цену. Второй недостаток — часто их делают из тонкого металла. И именно такие печи обычно и находятся в сегменте бюджетных печей. А тонкий металл в банях прогорает быстро. Третий недостаток — вы вынуждены подстраиваться под имеющуюся конструкцию. Если печь приобретается в процессе стройки это нестрашно, но вот если она меняется, это может стать проблемой. Придется искать агрегат с такими же габаритами или перестраивать/переделывать помещения.

Плюсом самодельных банных печей является их надежность. Варятся они обычно «для себя», а если на продажу, то чаще тоже «как для себя», поэтому используется толстый металл — уж точно не тоньше 6 мм. К положительным моментам отнести можно и относительно невысокую цену, особенно если варить металл вы умеете сами. Не всем нравится внешний вид, он точно на любителя, но часто эти печи прячут за кирпичным экраном, так что внешний вид важен далеко не всегда.

Внешний вид — не самая сильная часть самодельных печей для бани

Что касается новшеств и доработок, то их обычно заимствуют у заводских разработок. Народным умельцам не надо моделировать процессы при помощи сложны

superbany.ru

Вечная печь для бани, сваренная своими руками

Банная печь — устройство, генерирующее тепло, оснащенное оборудованием для нагрева помещения и получения пара с целью создания микроклимата для приема банных процедур.

Мастер решил сделать небольшой обзор своей вечной печки. Не покупной, а самодельной, сваренной в домашних условиях и сэкономив кучу денег. Так она выглядит на фото. Изготовлена для бани. Правда кучу ещё доделать надо. В смысле наложить камней. Она уже работает, функционирует.

Размеры печи

Диаметр топки вечной печи 470 мм. Толщина металла 8 мм, скатанная из листа, заварена с 12 мм, потолок и днище. Также 57 труба бесшовная. Приварены резьбы через переход, 32мм для подключения воды. Дымоход 133 мм, диаметр трубы. И пошла в стенку.

Сама труба бани утеплена. Снаружи нержавейкой утеплено. Сделал вечную каменку сам. Хотя была мысль купить изначально печку. Но потом товарищ сказал: зачем выкладывать огромные деньги, если можно самому собрать такую. Из полосы сделано. Купил полосы, нарубил, изогнул в три кольца. Наварил обрешетку. И всё, осталось заложить камнем. Будут чередоваться. Частично будем покупать, насобираем с поля.

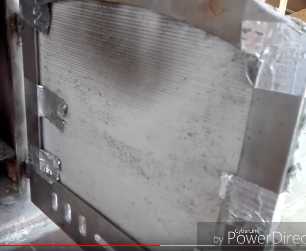

Дверка сделана из нержавейки. Уже ее топил несколько раз. Она греет отлично. Внутри колосник лежит. Заклеил пока асбокартоном. Потому, что нету денег на покупку стекла. Тоже самодельно на работе ребята на плазме вырезали дверку. Фрезеровщик сделал дырочки, внутри фрезеровал. Вклеится стекло.

Обложил кирпичом. 1 метр высота от плитки. По бокам будут стойки из лиственницы. Наверху перекладина и полочка.

Дверь не ведёт. Уже несколько раз топил. Всё нормально работает, закрывает. Отлично. Греет супер.

Получилась печка и очень быстро, самый раз для бани. Минимум затрат. И бешеная теплоотдача. Греет так, что воротник заворачивается. Дешевая и эффективная. Воду будем подключаться на бойлер. Сделаем обзор по поводу бойлера и обогрева через печь воды.

Видео канала ютуб «Slavik – Сразу обо Всём»

Мастер виртуозно сварил печь

Печь для бани из трубы 530 мм с зольником и колосником. Стенка трубы 12 мм, в других частях металл 10 мм. Сверх большая ниша для камней, каменка по периметру топки защитит от излишнего излучения тепла в парилке. Дверца выходит в соответствии с современными тенденциями в предбанник и покрыта жаростойкими краской и патиной.

Популярный ролик, 1,5 миллиона просмотров на YouTube. Мастер также позиционирует ее как “вечная”.

Хорошая печь для сауны из трубы

Печь для сауны, бани с большим объёмом каменки для большой семьи. Характеризуется большой площадью теплоотдачи, следовательно, хорошо прогреет большую баню. Оснащена поддувалом и зольником – это очень удобно. Применялся для работы плазморез.


Два комментария к этому видео.
Канат Абрамович
Ребята, я сделал такую же, по этому принципу сам, скажу честно, печь супер. Пока сделал дымоход прямой, как титан. А бак поставил на 500 литров прям сверху, расстояние 60 см от печи и труба проходит по баку внутри, прогревая ее. Короче получилось супер.

алексей косаревский
Я сделал почти такую же, но для дома. Дверка со стеклом, длина 80 см,дымоход с дожигом газов. Температура в доме (если забыл закрыть поддув) до 45 градусов. Один раз на испытании было 59.
По вашей печке можно совет (если востребуется). Поддув сделайте вверху дверки, там будет подача воздуха и дожигаться газы + жар лучше отражается на нагрев камней, трубу сделайте в печке с загибом до половины вниз(можно с срезом). С такой трубой, как у вас, огонь будет выходить в трубу. Поэтому в кирпичную кладку можно положить еще камни и делать парилку по серому.
Очень понравилось подгонка. И что за резак такой?

Самодельная печка для бани со стеклянной дверкой

Мастер показал печь, которую сварил своими руками. Дизайн не новый, многие производители предлагают такие формы. Мастеру нужна была особенная конструкция, поэтому он не стал приобретать новую.

Некоторые особенности. Подачи воздуха происходит из-под бани и изнутри парилки. Изначально была задумка, чтобы печь стояла в парилке и топилась в ней. Потому что предбанник маленький, там нет места, чтобы оттуда топить. Плюсом является обзорное окно: можно лежать, смотреть на пламя. Это благотворно влияет на настроение, нервную систему.
Задвижка перекрывного типа, позволяет полностью перекрыть дымоход, когда печка натоплена, камни нагретая. Это для того, чтобы тепло не улетучилось, а держалось.
Система “чистое стекло”. Поначалу не было ничего особенного, но стекло коптилось. Обязательно должна быть система “чистое стекло”. Везде по периметру на клиент стекловолокнистый шнур. В одном месте он срезан, чтобы поступал воздух. Слышно, как он засасывается через небольшую щель. Толщина и 1 мм. Туда заходит воздух, он ударяется в направляющую. Это планка из железного листа. Далее протекает вниз, омывая стекло. Не даёт саже налипать на него изнутри и оседать.

izobreteniya.net

Самодельные печи для бани из металла

Изготовление самодельных печей для бани

Самодельные печи для бани, используемые при обустройстве банного комплекса, позволяют максимально учесть пожелания и требования к этому оборудованию владельца банного комплекса.

К подбору модели и созданию банной печи своими руками следует подходить с особым вниманием, дело в том, что этот конструктивный элемент является одним из основных, от него во многом зависит нормальная и комфортная эксплуатация всего комплекса в целом.

Печка, установленная в бане, выполняет две основных функции:

  1. За счет тепла, вырабатываемого печью, осуществляется нагрев воды для использования во время проведения банных процедур.
  2. За счет выделения энергии при сгорании топлива происходит разогрев воздуха в помещении перед использованием парной.

Наиболее распространенными самодельными печами для бани являются железные конструкции.

Прежде чем приступать к изготовлению самодельной печи для бани из металла, следует разработать общий чертеж устройства и чертежи отдельных его узлов.

Общие требования, предъявляемые к банным печкам

В случае выполнения всех требований, предъявляемых в процессе конструирования к установке для обогрева банного помещения, агрегат должен получиться надежным и экономичным, а при воплощении определенных дизайнерских идей такая установка может иметь еще и отличный внешний вид.

Независимо от вида используемого топлива установка должна обладать следующими параметрами:

  • агрегат должен иметь высокую тепловую мощность и широкий диапазон регулировки этого параметра;
  • агрегат должен быть оснащен парогене

superbany.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
