Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

Печь камин своими руками чертежи и сборка печи

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Содержание

  • Что такое чертеж и схема-порядовка
    • Печь-камин: технология кладки
    • Схема-порядовка каминной печи
    • Чертеж и схема углового камина с круглой аркой
    • Чертеж и схема углового камина с прямой аркой
    • Простой пристенный камин с прямым дымоходом
    • Пристенный камин с подиумом

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

  1. Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

    Схема кладки первых рядов печи-камина

  2. Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.

    Кладка печи-камина

  3. В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.

    Пошаговая кладка печи-камина — фото

  4. Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

    Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

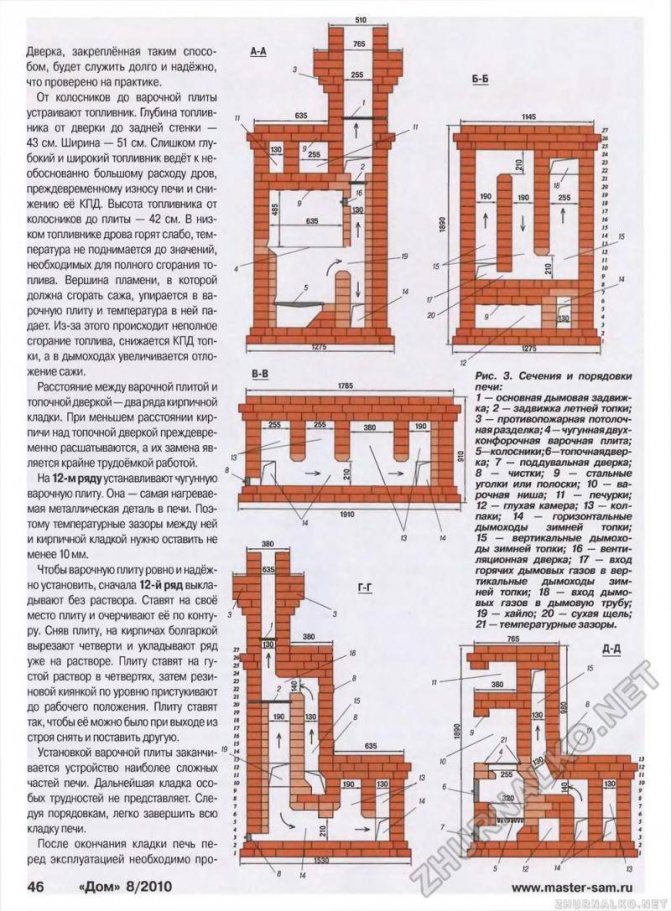

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Чертежи каминов, как правильно продумать порядовку, размеры и схемы, особенности устройства кирпичной и угловой конструкции, фотографии и видео


Содержание:

1. Преимущества и недостатки угловых каминов
2. Чертежи угловых каминов
3. Материалы для кирпичного камина
4. Чертежи каминов, имеющих повышенную теплоотдачу
5. Чертеж углового камина с высокой аркой

Угловые камины, такие как на фото, становятся все более популярными у хозяев частных домовладений, поскольку они компактны и способны одновременно обогреть несколько комнат. Построить такую конструкцию можно собственными руками. Для этого, прежде всего, необходимо иметь чертежи угловых каминов из кирпича и схемы-порядовки к ним.

Преимущества и недостатки угловых каминов

Перед другими вариантами создания каминов, угловые конструкции имеют неоспоримые достоинства:
  • благодаря их удобному расположению в помещении остается много свободного места;
  • значительно экономится топливо, поскольку осуществляется обогрев не одного помещения, а сразу нескольких;
  • наличие сильной тяги, связанной с конструкционными особенностями, способствует тому, что растопка происходит быстро, топливо интенсивно горит, а дымные газы не попадают в комнату.

К недостаткам угловых каминов из кирпича относится необходимость обустройства отдельного фундамента и незначительная теплоемкость.

Чертежи угловых каминов

Главное, на что необходимо опираться, чтобы сделать камины — схемы чертежи конструкций. Построить камин угловой можно в любом помещении за редким исключением. Например, площадь комнаты не превышает 15 «квадратов». Согласно пропорциям, рекомендуемым специалистами, размер топочного отверстия должен составлять примерно 0,3 м².

Что касается параметров топливника, то соотношение его высоты и ширины — 2:3. Таким образом, размеры данного элемента конструкции будут равны 56х40 сантиметров. Глубина топливника исчисляется по отношению к его высоте с коэффициентом 0,5–0,3, а это 25–29 сантиметров.

При определении размера дымового отверстия учитывают площадь топливника, он должен быть в пределе от 1/10 до 1/15. В итоге при монтаже кирпичной трубы параметры ее отверстия составят 14х14 сантиметров. Круглая труба будет диаметром 10–13 сантиметров.

В этой статье рассматривается камин, имеющий высоту трубы от 3,5 до 4, 0 метра. С целью улучшения отражения тепла в конструкции предусмотрен монтаж заднего зеркала с наклоном. Над топливником для недопущения попадания сажи запроектирована укладка зуба.

Материалы для кирпичного камина

Для кладки камина нужны следующие стройматериалы:

  1. Кирпич. Чтобы определиться с количеством кирпичей, необходимо их пересчитать после того, как детально изучены на камин угловой своими руками чертежи. Материал необходимо приобретать полнотелым, чтобы он не был недожженным или пережженным. Использовать кирпич из разобранных старых печей также можно, но с неповрежденными гранями и очищенный от раствора. Для топки потребуется шамотный кирпич.
  2. Щебень. Он нужен для обустройства фундамента. Его размер не должен превышать 5–7 сантиметров.
  3. Портландцемент. Потребуется материал марки 400.
  4. Арматура. Ее диаметр должен составлять 8-10 миллиметров, длина 70 сантиметров. Необходимо приобрести 10-12 штук.
  5. Дымовая заслонка.
  6. Колосники.
  7. Рубероид. Для обеспечения гидроизоляции.
  8. Песок. Он нужен некрупный. Прежде, чем готовить раствор, его потребуется очистить от мусора и пыли.
  9. Глина. Желательно купить синюю. Она должна быть сухой или комками.

Чертежи каминов, имеющих повышенную теплоотдачу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Если посмотреть чертежи каминов угловых, видно, что они бывают разными по параметрам и форме. Оптимальным вариантом считается угловая конструкция с повышенной теплоотдачей. Эффективность такого камина как источника тепла гораздо больше. Его устанавливают в зданиях, имеющих стены и перегородки из различных материалов (прочитайте также: «Схемы и чертежи печей из кирпича — правильная кладка»).

Когда камин предполагается расположить около деревянной стены, то заранее от пола до верха конструкции выполняют противопожарную изоляцию.

Обычно заднюю стенку делают вертикальной, а боковые — развернутыми на 25 градусов. Чертеж камина из кирпича содержит все его размеры. Для возведения необходимо обустроить отдельный от дома фундамент с гидроизоляцией. Кладку для каминов с повышенной теплоотдачей делают из керамических кирпичей. Трубу в процессе строительства армируют стальной проволокой, имеющей диаметр 2–3 миллиметра.

В таких угловых каминах внутри дымохода устанавливают стальной короб, в результате чего между ним и кирпичной кладкой образуется пространство. Дымовые газы его нагревают и тем самым теплоотдача конструкции увеличивается. В месте прохождения трубы для дымоотвода через чердачное перекрытие делают пожарную разделку – она необходима для размещения металлического короба. Выше выкладывают трубу, имеющую размеры 26х13 сантиметров.

Параметры топочной камеры у такого камина, как на фото, 62х52 сантиметра при глубине топливника, равной 39 сантиметрам. Дымовую стальную трубу в форме короба изготавливают сечением 26х13 сантиметров. Вокруг него кладут трубу, обязательно с 6-сантиметровым зазором. Воздух, циркулирующий в образовавшемся пространстве, поступает из двух отверстий, находящихся в рядах 22 и 23 (когда выкладывают камины — чертежи порядовка наглядно показывают каждый ряд конструкции). Подобное устройство возможно в случае, когда камин либо установлен у наружной стены дома, либо примыкает к перегородке, оборудованной вентиляционным каналом. Задвижку для трубы дымохода помещают в кладке из кирпичей выше чердачного или межэтажного перекрытия.

Камин своими руками, смотрите пример на видео:

Чертеж углового камина с высокой аркой

Когда выкладывают камины — размеры чертежи являются обязательной частью проекта. Камины угловые с арками не имеют никаких конструкционных или технологических особенностей по сравнению с другими вариантами. Главное их отличие заключается в наличии в проекте каминов большой и высокой арки, опирающейся на вертикально расположенные стены портала топливника. Боковые стены конструкции наклонены. Читайте также: «Как устроена угловая печь камин – виды, правила кладки».

С целью избежания попадания сажи в топку заднюю стену делают прямой, а где-то с середины арки выполняют ее наклон, тем самым образуя зуб. Изнутри топливник выкладывают огнеупорным кирпичом. Дымовую трубу делают круглой, утепляют и обкладывают кирпичной кладкой.

типов дымоходов — сравните каменные, сборные и печные дымоходы

Типы дымоходов и их различные стили будут различаться в разных географических регионах мира и даже выглядеть совершенно по-разному в разных странах в зависимости от типа дома или крыши, но принципы работы систем одинаковы.

Принимая во внимание визуальные элементы, на этой странице не будут обсуждаться различные стили дымоходов, а будут использоваться общие названия, используемые для описания различных типов.

Информация на этой странице предназначена для справки и может быть использована в качестве образовательного ресурса для понимания основных типов дымоходов. Хотя это и не исчерпывающий список, это наиболее распространенные слова, используемые для описания дымоходов в нашем районе.

Если вам нужна информация о всей системе, ознакомьтесь с полным списком деталей на странице «Дымоход и камин».

СОДЕРЖАНИЕ

3 Типа дымоходов:

  • Заводского изготовления / Сборные
  • Кирпичная или каменная кладка
  • Отдельностоящие печи

*ВНИМАНИЕ: НЕ пытайтесь самостоятельно починить дымоход. Если вы считаете, что ваша система работает неправильно, немедленно обратитесь к специалисту. Если есть огонь, дым или вам кажется, что вы чувствуете запах газа, позвоните по номеру 911 или в соответствующие службы экстренной помощи в вашем регионе.

Различные конструкции = разные детали

Различные типы дымоходов называются по-разному. При поиске в Интернете вы можете заметить, что некоторые типы труб, используемых в дымоходах, имеют различные маркировки, но могут кажутся одной и той же деталью. Вот где профессиональные сертификаты становятся важными. Компоненты, используемые для правильной работы камина, НЕ всегда одинаковы, и элементы различаются в зависимости от типа системы.

Существуют разные типы каминов, каждый из которых имеет свой стиль, поэтому имеет смысл, что детали, используемые для создания каждой системы и ее дымохода, имеют разную конструкцию. Некоторые детали не являются взаимозаменяемыми, и мы всегда рекомендуем нанимать только сертифицированных специалистов для осмотра или ремонта дымоходов вашего камина и/или газового оборудования.

Если вы ищете информацию о технических дымоходах, таких как те, которые подключены к вашей печи или водонагревателю, посетите одну из этих страниц:

  • Служба газовых дымоходов
  • Части газового дымохода

Металлические дымоходы

Металлические дымоходы заводского или сборного типа обычно изготавливаются из нержавеющей стали и могут иметь двойные или тройные стенки. В старых дымоходах с воздушным охлаждением использовались три стенки и термосифонная конструкция для подачи наружного воздуха и обратно, чтобы дымоход не перегревался и не загорался дымоход. Двустенные дымоходы с воздушным охлаждением подают охлаждающий воздух во внешнюю стенку дымохода прямо над камином, этот воздух выбрасывается чуть ниже колпака дымохода в верхней части дымохода.

Сборный

Сборный камин должен иметь сборный дымоход. Все части сборной системы изготавливаются на заводе, а затем собираются на стройплощадке. Сборный тип дымохода представляет собой металлическую систему дымоходов, предназначенную для отвода дыма из дома. Сборные блоки функционируют аналогично кладочной системе из кирпича и раствора, но отличаются конструкцией и стоимостью. Сборные дымоходы позволяют выводить дровяной огонь и изготавливаются из листового металла (нержавеющей и оцинкованной стали), а не из тысяч фунтов кирпичной кладки.

Заводского изготовления

Дымоходы заводского изготовления такие же, как «Сборные» и/или «Сборные». Это менее часто используемая фраза за пределами профессионалов отрасли или поставщиков запчастей. Системы заводского изготовления существуют с 1920-х годов. Их популярность только переросла в самый распространенный метод добавления камина в новый дом. Новые заводские дымоходы проходят строгие испытания, чтобы убедиться, что при установке в соответствии с инструкциями они безопасны и функциональны для жильцов дома. Но так же, как и их каменные аналоги, они имеют схожие требования к обслуживанию и даже некоторые недостатки.

В чем разница между классом A и B-Vent?

Если вы когда-нибудь изучали вентиляцию дымохода, то, вероятно, вы наткнулись на фразу «Дымоходы класса А» или «Вентиляционные трубы В». Как упоминалось выше, существуют существенные различия между системами и типами труб, используемых при их строительстве и/или монтаже. Понимание нюансов каждого типа дымохода, а также его уникальных частей и назначения имеет решающее значение для безопасности дома вашей семьи.

КЛАСС A

Дымоход класса A предназначен для отвода высокотемпературных выхлопов из дровяных печей или других устройств, таких как печь или котел. Трубы класса А используются со всеми видами топлива, и по этой причине их часто называют «всетопливными трубами». Часто называемые трубами с двойными или тройными стенками, а также изолированными дымоходными трубами.

B-VENT

B-Vent Дымоходы представляют собой металлические трубы, используемые исключительно для газовых приборов. Часто все еще используется подрядчиками, но становится все менее распространенным. Мы видели, как эти трубы называли много вещей в Интернете. Часто b-вентиляционные отверстия называют «классом B» или «B-классом», «естественным вентиляционным отверстием» или «типом B».

s

B-Vents нельзя использовать с угольными или дровяными системами. Независимо от того, есть ли у вас газовая или дровяная система, установка дымохода никогда не будет проектом «сделай сам».

Всегда обращайтесь к сертифицированному специалисту, который знает и будет соблюдать все необходимые строительные нормы и правила.

Дымоходы с воздушным охлаждением и изолированные дымоходы

Дымоходы бывают разных типов и разновидностей, но никогда не следует смешивать и сочетать бренды. Лучше всего довериться местному сертифицированному специалисту, когда дело доходит до выбора подходящих дымоходов для вашего дома. Когда дело доходит до заводских каминных систем, не все детали спроектированы так, чтобы быть совместимыми. Смешивание брендов создает ненужную опасность возгорания.

Общие факторы, используемые для выбора подходящей трубы для вашего дымохода
:
  • тип используемого топлива
  • район Погодные условия
  • домашнее положение камина
  • собственные и доступные зазоры
  • бюджетный или ценовой диапазон

До сих пор мы обсуждали в основном скрытые части, которые не всегда видны, за исключением подрядчиков и домовладельцев.

Теперь поговорим о визуальных элементах  блока заводского изготовления. Это части вашего дымохода, которые видны людям с крыши дома:

Крышка желоба = Верхняя часть дымохода

Металлическая крышка, устанавливаемая поверх желоба с деревянным каркасом, называется крышкой желоба. Эти металлические покрытия дымохода также обычно называют «чеканкой».

Независимо от того, как вы это называете, цель вашей верхней крышки дымохода помогает защитить верхнюю часть от дождя и действует как противопожарное устройство, чтобы предотвратить попадание искр или тлеющих углей на вашу крышу. При правильной установке это практически исключает пожароопасность.

Деревянный забор

Многие современные дома проектируются с дымоходом, который хорошо сочетается с домом. Когда металлические сборные системы (заводского изготовления) устанавливаются в доме, их часто скрывают для эстетически приятного вида, что может увеличить стоимость вашего дома при перепродаже. Система заключена в деревянный каркас и часто отделана сайдингом, который сочетается с домом. Это называется «Погоня за дымоходом». По понятным причинам его обычно называют «погоней с деревянным каркасом».

Каменные дымоходы

Каменные дымоходы, вероятно, представляют собой стиль, который большинство людей представляют себе, когда думают о камине. Кирпичная или каменная кладка — это то, что делает традиционную жилую структуру, которая на протяжении всей истории служила дымовой трубой для большинства каминов. Эти часто замечательные стеллажи представляют собой не просто искусную работу, но и тип системы отопления, которая согревала семьи на протяжении тысячелетий.

Никакой другой тип дымоходной системы не предлагает такой долговечности и стиля, как каменный дымоход. При хорошем состоянии дымоход из кирпичной кладки может принести дому, который он обслуживает, ценность в тысячи долларов.

Строительство из кирпича и строительного раствора

Каменные дымоходы — это тип дымохода, который строится на месте из доступных негорючих материалов. Собирается или строится из кирпичей, блоков или камня и всегда из раствора. Эти компоненты устойчивы к атмосферным воздействиям, способны выдерживать средние температуры и чрезвычайно долговечны. Когда дымоходы из кирпича и раствора выходят из строя, это часто происходит из-за неправильного использования, плохой оригинальной конструкции или неправильного дизайна.

Кирпичные дымоходы имеют следующие характеристики:
  • квадратные или прямоугольные терракотовые плиты для дымоходов, часто один или два фута в длину
  • венчик по верхнему ряду кирпичей отливается из раствора или цемента
  • глубокий фундамент из блоков, камня или железобетона
  • дымовая камера в форме пирамиды, высота которой примерно равна ширине каминного проема, соединяющая облицовку дымохода с топкой
  • Чугунная каминная заслонка прямоугольной формы, в горловине камина, расположенная ниже дымовой камеры
  • огнеупорный кирпич в топке, собранный вручную с помощью жаропрочного огнеупорного раствора
  • железная или стальная решетка, шире спереди, чем сзади
  • стальная или чугунная перемычка в верхней части каминного проема

При хорошем уходе каменные дымоходы такого типа могут служить сотни лет. Однако слишком часто эти кирпичные или каменные конструкции могут страдать от замерзания и оттаивания, вызванного пропитыванием пористых поверхностей водой. Молнии и дымовые пожары также виноваты в ранней кончине кирпичных дымоходов! Узнайте больше о нашем ремонте каменной кладки и подгонке.

Каминные вставки для дымохода

Каминные вставки представляют собой особый тип дровяной, газовой или пеллетной печи и специально разработаны для установки в существующий открытый каменный камин. Поскольку вставка должна быть меньше отверстия камина, обычно к печи прикрепляется объемная панель, которая проходит вокруг отверстия камина, чтобы изолировать топку от комнатного воздуха.

Нержавеющая сталь или другие специальные системы облицовки должны напрямую соединять печь с верхней частью дымохода, но многие этого не делают.

Если дождевая вода замерзнет, ​​она разорвет крошечные щели, характерные как для кирпича, так и для строительных растворов. Если используется мягкий или дефектный кирпич, срок службы дымохода может составлять всего несколько десятков лет. Гидроизоляция поможет, но часто применяется слишком поздно.

Типы дымоходов отдельностоящих печей

Отдельностоящие печи могут быть соединены со специальными дымоходами. Дымоходы могут иметь каменную конструкцию или представлять собой заводскую металлическую систему, которая была спроектирована, испытана и внесена в список для использования с дровяными приборами.

3 типа отдельно стоящих дымоходов для печей:

  • Газ
  • Дерево
  • Пеллет

Если это позволяют высота и расположение дымохода печи, отдельно стоящие печи можно также подключить к существующему каминному дымоходу. При таком типе установки печи могут называться « Подовые печи ».

Совместимость систем

Поскольку отдельно стоящие печи теперь могут работать на газе, дровах или пеллетах, важно знать, что некоторые типы дымоходов предназначены только для приборов, работающих на определенных видах топлива. Например, подключение дровяной печи к дымоходу, предназначенному только для конкретного камина, может иметь катастрофические последствия. Кроме того, любые приспособления к вашей системе вентиляции/горения, т. е. стеклянные двери, заглушки на дымоходы и т. д., должны быть одобрены производителем.

Сводка | Сборные дома заводского изготовления и кирпичная кладка

Независимо от того, строите ли вы новый дом, собираетесь ли вы переоборудовать существующий камин или покупаете новый дом, в котором уже установлена ​​готовая система, ваши варианты, скорее всего, не высечены в камне, как вы могли бы подумать! Просто помните, независимо от того, какой тип дымохода у вас есть или вы хотите установить, вам потребуется ежегодная проверка, чтобы сохранить его ценность и убедиться, что он безопасен для использования.

Давайте подытожим то, что мы узнали, сравнив каменную и заводскую системы:

СБОРНЫЕ

Сборные системы могут прослужить в лучшем случае 10-30 лет. Когда требуется ремонт, детали необходимо заменять, и это самый большой недостаток дымоходной системы, устанавливаемой на складе. Детали для дымоходов заводского изготовления часто сняты с производства и недоступны через 10 лет или около того. Это означает, что при необходимости ремонта систему часто приходится снимать и полностью заменять.

Хотя первоначальная цена сборного дома может быть невысокой, имейте в виду, что стоимость обычно повторяется примерно через 20 лет.



КИРПИЧНАЯ КЛАДКА

Кирпичная кладка Системы   часто нуждаются в ремонте, но при надлежащем уходе дымоход, построенный из кирпичной кладки, может пережить даже сам дом, потому что это прочная и прочная конструкция. Благодаря плану регулярного технического обслуживания и квалифицированной ремонтной бригаде ваш кирпичный дымоход может выдержать испытание временем.

Выбор за вами. Просто помните, что все дымоходы, которые работают на дровах, газе или пропане, требуют ежегодной чистки и осмотра.

Спасибо за внимание!

Теперь, когда вы знаете все о различных типах дымоходов, почему бы вам не зайти в блог и не проверить все действия…

С появлением YouTube и блогов о самопомощи, сделай сам ( Проекты DIY) получили широкое распространение в последние годы. Не только самостоятельные проекты…

Подробнее

Для обеспечения безопасности дымохода необходимо несколько качеств. Один из способов убедиться, что ваш дымоход круглый год находится в отличном состоянии, это установить…

Подробнее

Для большинства людей весенние и летние месяцы предназначены для отдыха у бассейна, времяпрепровождения на заднем дворе и наслаждения…

Подробнее

Поможет ли установка нового чехла остановить протечки и структурные повреждения сборного дымохода? Да, и мы обсудим это далее в этом…

Подробнее

Дымоход может быть красивой и функциональной частью дома. Классический вид придает дому определенный шарм, а сам дымоход. ..

Подробнее

Неопытному владельцу и оператору камина сложно понять устройство дымоходной системы. Из запутанного…

Подробнее

Дымоходы прочны, долговечны и очень полезны для дома; тем не менее, они подвержены износу со временем, как и любые другие…

Подробнее

Выбор лепнины в качестве материала для дома, дымохода и стен становится все более популярным. Это понятно,…

Читать далее

Верх дымохода, также известный как коронка, должен защищать дом, как и все внешние поверхности дымохода. Так как он действует как щит…

Подробнее

В дымоходной промышленности термин «сверчки на крыше» не относится к летающим насекомым или к любимому во всем мире виду спорта. Это…

Подробнее

Наше членство и аккредитация

  • CSIA — Американский институт безопасности дымоходов
  • NCSG — Национальная гильдия трубочистов Америки
  • NFI — Национальный институт каминов
  • HPBA — Ассоциация очагов, патио и барбекю
  • BBB — Бюро по улучшению бизнеса Канзас-Сити

Кирпичные камины | UpCodes

// СНИМОК КОДА

Строительные нормы и правила 2021 штата Иллинойс > 21 Кирпичная кладка > 2111 Каменные камины

Перейти к полной главе кода

2111. 1 Общие положения

2111.2 Чертежи каминов

Строительная документация должна достаточно подробно описывать расположение, размер и конструкцию каменных каминов. Должны быть указаны толщина и характеристики материалов, а также зазоры от стен, перегородок и потолков.

2111.3 Фундаменты и фундаменты

Фундаменты для каменных каминов и их дымоходов должны быть изготовлены из бетона или сплошной каменной кладки толщиной не менее 12 дюймов (305 мм) и должны выступать не менее чем на 6 дюймов (153 мм) за пределы поверхности камина. каминная или фундаментная стена со всех сторон. Фундаменты должны быть основаны на природном ненарушенном грунте или искусственной насыпи ниже глубины промерзания. В зонах, не подвергающихся промерзанию, фундаменты должны быть не менее чем на 12 дюймов (305 мм) ниже конечного уровня.

2111.3.1 Очистка золоотвала

Отверстия для очистки, расположенные в стенах фундамента под топками, если они предусмотрены, должны быть оборудованы дверцами из черного металла или кирпичной кладки и рамами, которые должны оставаться плотно закрытыми, за исключением случаев, когда они используются. Прочистки должны быть доступны и расположены так, чтобы удаление золы не создавало опасности для горючих материалов.

2111.4 Сейсмостойкое армирование

2111.4.1 Вертикальное армирование

Для каминов с дымоходами шириной до 40 дюймов (1016 мм) четыре непрерывных вертикальных стержня № 4, закрепленные в фундаменте, должны быть помещены в бетон между поперечинами сплошной каменной кладки или в ячейках пустотелой каменной кладки и залитых раствором в соответствии с разделом 2103.3. Для каминов с дымоходами шириной более 40 дюймов (1016 мм) на каждые дополнительные 40 дюймов (1016 мм) ширины или ее часть должны быть предусмотрены две дополнительные вертикальные планки № 4.

2111.4.2 Горизонтальная арматура

Вертикальная арматура должна быть помещена внутри 1 / 4 -дюймовых (6,4 мм) стяжек или другой арматуры с эквивалентной чистой площадью поперечного сечения, расстояние между которыми не должно превышать 18 дюймов (457 мм) ) по центру в бетоне; или размещаются в швах каменной кладки не менее чем через каждые 18 дюймов (457 мм) вертикальной высоты. Две такие связи должны быть предусмотрены на каждом изгибе вертикальных стержней.

2111.5 Сейсмостойкая Анкоридж

Каменные камины и фундаменты должны быть закреплены на каждом этаже, потолке или линии крыши на высоте более 6 футов (1829 мм) над землей с помощью двух встроенных лент 3 / 16 дюймов на 1 дюйм (4,8 мм на 25 мм). не менее 12 дюймов (305 мм) в дымоход. Ремни должны зацепляться за внешние стержни и выходить на 6 дюймов (152 мм) за изгиб. Каждая стропа должна крепиться не менее чем к четырем балкам пола двумя болтами 1 / 2 дюймов (12,7 мм).

2111.6 Стены топки

Кладочные топки должны быть построены из полнотелых каменных блоков, пустотелых каменных блоков, залитых сплошным раствором, камня или бетона. Если предусмотрена футеровка из огнеупорного кирпича толщиной не менее 2 дюймов (51 мм) или другая одобренная футеровка, минимальная толщина задней и боковых стенок должна составлять 8 дюймов (203 мм) сплошной кладки, включая футеровку. Ширина швов между огнеупорными кирпичами не должна превышать 1 / 4 дюймов (6,4 мм). Если облицовка не предусмотрена, общая минимальная толщина задней и боковых стенок должна составлять 10 дюймов (254 мм) монолитной кладки. Огнеупорный кирпич должен соответствовать ASTM C27 или ASTM C1261 и должен быть уложен огнеупорным раствором средней прочности, соответствующим ASTM C19.9.

2111.6.1 Стальные каминные блоки

Стальные каминные блоки разрешается устанавливать на сплошную кладку для образования каменного камина при условии, что они устанавливаются в соответствии либо с требованиями их перечня, либо с требованиями настоящего раздела. Стальные каминные блоки со стальной облицовкой топки должны быть изготовлены из стали толщиной не менее 1 / 4 дюймов (6,4 мм) и иметь камеру циркуляции воздуха, выведенную внутрь здания. Облицовка топки должна быть облицована сплошной каменной кладкой, чтобы обеспечить общую толщину сзади и по бокам не менее 8 дюймов (203 мм), из которых не менее 4 дюймов (102 мм) должны быть из сплошной кладки или бетона. Циркуляционные воздуховоды, используемые со стальными каминными установками, должны быть выполнены из металла или кирпичной кладки.

2111.7 Размеры топки

Топка бетонного или каменного камина должна иметь минимальную глубину 20 дюймов (508 мм). Горловина должна находиться не менее чем на 8 дюймов (203 мм) над отверстием камина. Горловина должна быть не менее 4 дюймов (102 мм) в глубину. Площадь поперечного сечения прохода над топкой, включая горловину, заслонку и дымовую камеру, должна быть не менее площади поперечного сечения дымохода.

Исключение: Камины Rumford допускаются при условии, что глубина камина составляет не менее 12 дюймов (305 мм) и не менее одной трети ширины каминного проема, а горловина не менее 12 дюймов (305 мм) над перемычкой и не менее 1 / 20 площадь поперечного сечения каминного проема.

2111.8 Перемычка и горловина

Кладка над каминным проемом должна поддерживаться перемычкой из негорючего материала. Минимальная требуемая опорная длина на каждом конце каминного проема должна составлять 4 дюйма (102 мм). Горловина камина или заслонка должны располагаться не менее чем на 8 дюймов (203 мм) над верхом отверстия камина.

2111.8.1 Заслонка

Каменные камины должны быть оснащены заслонкой из черного металла, расположенной не менее чем на 8 дюймов (203 мм) над верхней частью каминного проема. Заслонки должны быть установлены в камине или наверху дымохода, выходящего из камина, и должны управляться из помещения, в котором находится камин. Допускается размещение органов управления заслонками в камине.

2111.9 Стены коптильной камеры

Стены коптильной камеры должны быть построены из монолитных каменных блоков, пустотелых каменных блоков, залитых сплошным раствором, камня или бетона. Общая минимальная толщина передней, задней и боковых стенок должна составлять 8 дюймов (203 мм) монолитной кладки. Внутренняя поверхность должна быть гладко обработана огнеупорным раствором в соответствии со стандартом ASTM C199. Если облицовка из огнеупорного кирпича толщиной не менее 2 дюймов (51 мм) или облицовка из стеклокерамики толщиной не менее 5 / 8 дюймов (15,9мм), общая минимальная толщина передней, задней и боковых стенок должна составлять 6 дюймов (152 мм) сплошной кладки, включая облицовку. Огнеупорный кирпич должен соответствовать ASTM C1261 и должен быть уложен огнеупорным раствором, соответствующим ASTM C199. Футеровка из стеклокерамики должна соответствовать ASTM C315.

2111.9.1 Размеры дымовой камеры

Внутренняя высота дымовой камеры от горловины камина до начала дымохода не должна превышать внутреннюю ширину каминного проема. Внутренняя поверхность дымовой камеры не должна быть наклонена более чем на 45 градусов (0,76 рад) от вертикали, если используется сборная облицовка дымовой камеры или когда стены дымовой камеры прокатаны или наклонены, а не имеют выступ. Если внутренняя поверхность дымовой камеры образована каменной кладкой с выступами, стены не должны иметь выступы более чем на 30 градусов (0,52 рад) от вертикали.

2111.10 Очаг и пристройка к очагу

Каменные очаги и пристройки к очагу должны быть изготовлены из бетона или кирпичной кладки, опираться на негорючие материалы и армироваться, чтобы выдерживать собственный вес и все прикладываемые нагрузки. Горючий материал не должен оставаться на нижней стороне топок или надстроек после их возведения.

2111.10.1 Толщина топки

Минимальная толщина топки камина должна составлять 4 дюйма (102 мм).

2111.10.2 Толщина расширения пода

Минимальная толщина расширения пода должна составлять 2 дюйма (51 мм).

Исключение: Если нижняя часть проема топки возвышается не менее чем на 8 дюймов (203 мм) над верхней частью расширения топки, удлинение топки должно составлять не менее 3 / 8 дюймов толщиной мм) разрешен кирпич, бетон, камень, плитка или другой утвержденный негорючий материал.

2111.11 Размеры расширения очага

Расширения очага должны выступать не менее чем на 16 дюймов (406 мм) перед и не менее чем на 8 дюймов (203 мм) за каждую сторону проема камина. Если площадь каминного проема составляет 6 квадратных футов (0,557 м 2 ) или больше, расширение очага должно выступать не менее чем на 20 дюймов (508 мм) перед и не менее чем на 12 дюймов (305 мм) за каждую сторону каминного проема.

2111.12 Зазор от камина

Любая часть каменного камина, расположенная внутри здания или внутри внешней стены здания, должна иметь зазор до горючих материалов не менее 2 дюймов (51 мм) от передних поверхностей и сторон каменных каминов и не менее 4 дюймов (102 мм) от тыльной стороны каменных каминов. Воздушное пространство не должно быть заполнено, за исключением случаев противопожарной защиты в соответствии с Разделом 2111.13.

Исключения:

  1. Каменные камины, перечисленные и маркированные для использования в контакте с горючими веществами в соответствии с UL 127 и установленные в соответствии с инструкциями производителя, могут иметь горючий материал в контакте с их внешними поверхностями.
  2. Если каменные камины построены как часть каменных или бетонных стен, горючие материалы не должны соприкасаться с каменными или бетонными стенами на расстоянии менее 12 дюймов (306 мм) от внутренней поверхности ближайшей облицовки топки.
  3. Допускается, чтобы открытая сгораемая отделка и края материалов обшивки, таких как деревянная обшивка, пол и гипсокартон, примыкали к каменным боковым стенкам камина и надстройке очага в соответствии с рисунком 2111.12 при условии, что такая сгораемая отделка или обшивка имеют высоту не менее 12 дюймах (306 мм) от внутренней поверхности ближайшей облицовки топки.
  4. Открытые горючие каминные полки или отделка разрешается размещать непосредственно на каменной передней части камина, окружающей каминное отверстие, при условии, что такие горючие материалы не должны располагаться в пределах 6 дюймов (153 мм) от каминного отверстия. Горючий материал непосредственно над каминным проемом и в пределах 12 дюймов (305 мм) от него не должен выступать более чем на 1 / 8 дюймов (3,2 мм) на каждые 1 дюйм (25 мм) расстояния от такого отверстия. Горючие материалы, расположенные по бокам каминного проема, которые выступают более чем на 1 1 / 2 дюймов (38 мм) от поверхности камина, должны иметь дополнительный зазор, равный выступу.

Для СИ: 1 дюйм = 25,4 мм

РИСУНОК 2111.12

ИЛЛЮСТРАЦИЯ ИСКЛЮЧЕНИЙ ОТ ПОЛОЖЕНИЯ О ПРОСТРАНСТВЕ КАМИНА

2111.13 Противопожарная защита камина

Все пространства между каминами и полами и потолками, через которые проходят камины, должны быть защищены от огня негорючим материалом, надежно закрепленным на месте. Противопожарная защита промежутков между деревянными перекрытиями, балками или перемычками должна быть на глубину 1 дюйм (25 мм) и должна размещаться только на полосах металла или металлической рейки, уложенных поперек промежутков между горючим материалом и дымоходом.

2111.14 Наружный воздух

Заводские или каменные камины, описанные в этом разделе, должны быть оборудованы подачей наружного воздуха для обеспечения надлежащего сжигания топлива, если только помещение не имеет механической вентиляции и не регулируется таким образом, чтобы давление в помещении было нейтральным или положительным.

2111.14.1 Камины заводского изготовления

Наружные воздуховоды для горения каминов заводского изготовления должны быть перечислены как компоненты камина и устанавливаться в соответствии с инструкциями производителя камина.

2111.14.2 Каменные камины

Включенные в список воздуховоды для горения каменных каминов должны быть установлены в соответствии с условиями их списка и инструкциями производителя.

2111.14.3 Наружный воздухозаборник

Наружный воздухозаборник должен подавать весь воздух для горения снаружи жилища. Наружный воздухозаборник не должен располагаться в пределах гаража, чердака, подвала или подвала жилого помещения, а воздухозаборник не должен располагаться на высоте выше топки. Наружный воздухозаборник должен быть закрыт коррозионно-стойким экраном толщиной 1 / 4 — дюймовая (6,4 мм) сетка.

2111.14.4 Зазор

Неуказанные воздуховоды для горения должны быть установлены с минимальным зазором в 1 дюйм (25 мм) до горючих материалов для всех частей воздуховода в пределах 5 футов (1524 мм) от выхода воздуховода.

2111.14.5 Канал

Канал воздуха для горения должен быть не менее 6 квадратных дюймов (3870 мм 2 ) и не более 55 квадратных дюймов (0,035 м 2 ), за исключением систем воздуха для горения для перечисленных каминов или для каминов, испытанных на выбросы, должны быть изготовлены в соответствии с инструкциями изготовителя камина.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
