Содержание

Кирпичные печи для бани чертежи с порядовками

Порядовка кирпича в конструкции печи для бани

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:
  • серая печь;
  • чёрная;
  • печь по-белому;
  • каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

superbany.ru

Кирпичная печь для бани своими руками



Строительство своей бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения гигиенических процедур, причем, невзирая на время года, но поможет поправить здоровье и привести в норму нервную систему.

Целебные свойства бани известны с незапамятных времен и являются частью народной медицины во многих странах.При этом важно понимать, что во многом эти качества обуславливаются особыми способами протапливания помещения. Например, нередки случаи, когда для того, чтобы баня «заработала, как надо» ее необходимо топить в течение нескольких часов, при этом используя специальные дрова и добавки. А, следовательно, и печь для такой бани нужна, способная выдерживать такие интенсивные температурные нагрузки.

В статье мы поговорим о том, как сделать кирпичную печь для бани своими руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.

Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места. При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Процесс изготовления

Порядовка

Для того чтобы в общих чертах понимать то, как сделать кирпичную печь для бани нужно уточнить для себя, что задача предстоит не из легких. Даже в деревнях, где печное отопление является привычным моментом и без преувеличения частью жизни, за изготовление печей берутся лишь единицы. Секреты процесса передаются устно и требуют длительной практики. Хотя с другой стороны, сделать простую печку, при должном объеме знаний и наличии опыта в принципе возможно. Работы при этом можно разделить на несколько этапов, выполнять которые стоит последовательно.

Подготовка

Кирпич огнеупорный

Одним из важнейших моментов любого дела является подготовка. В случае монтажа печки в баню речь идет о том, что нужно закупить все нужные материалы и подготовить инструменты. Здесь всё, казалось бы, просто, но есть некоторые нюансы:

  • Прежде всего, важно отметить, что для изготовления печи потребуется несколько сортов кирпича. Так, для монтажа топки нужен жаропрочный (шамотный) кирпич, а для изготовления дымоходов можно обойтись и обычным.
  • На этом же этапе необходимо приготовить все металлические элементы печи, такие как дверцы, заглушки, колосники и прочее. Важно проверить, чтобы детали не имели трещин, так как это сократит срок эксплуатации и возникнет риск возникновения пожароопасных ситуаций.
  • Если планируется установка нагревательного котла для воды, то это также должно быть учтено на подготовительном этапе, так как в зависимости от места его расположения будут несколько отличаться и действия. К слову, можно для того, чтобы обеспечить посетителей горячей водой можно обойтись и без оборудования нагревательного бака.
  • Также на этом этапе нужно определиться с местом расположения будущей печи и демонтировать напольное покрытие, а также выпилить лаги, если пол уже установлен.

Монтаж основания

Фундамент под кирпичную печь

Для того чтобы печь стояла долго и выполняла свои функции качественно не обойтись без монтажа прочного и ровного основания.

  • Для этого в месте предполагаемой установки демонтируется напольное покрытие и лаги, а земляное основание немного заглубляется по форме будущей печи.
  • Затем в углублении выполняется цементно-песчаная стяжка. При этом необходимо принимать во внимание, что толщина стяжки должна быть не менее 30 см, а также слой её должен быть армирован стальной арматурой, толщина которой должна составлять не менее 10 мм.
  • После того как стяжка просохнет необходимо уложить первый слой кирпичей, которые будут играть роль основания всей последующей кладки.

Здесь можно добавить, что работы, связанные с цементным раствором вряд ли можно назвать чистыми, поэтому, если есть желание обезопасить от загрязнений поверхности, например, пола, их необходимо закрыть пленкой.

Дальнейший монтаж

Кладка банной печи

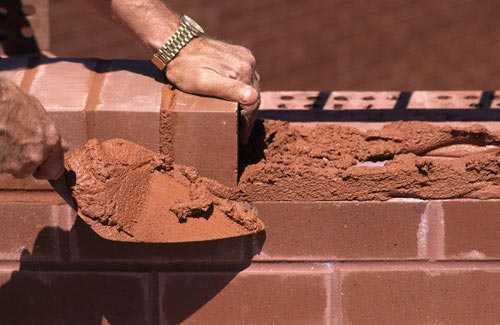

После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.

  • Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
  • Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.
  • Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
  • После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
  • Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Печь-каменка

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.

Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.

Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

Из кирпича

Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.

Среди преимуществ печи стоит отметить следующие:

  1. Возможность отапливать бани более 30 м2.
  2. Конструкция пожаробезопасная.
  3. Долго сохраняет тепло в бане.
  4. Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.

Из металла

Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.

Основные преимущества печи:

  • Быстрый нагрев бани.
  • Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
  • Возможность принятия банных процедур в процессе топки.

О том, как сделать печь-каменку вы можете узнать из этой статьи «Печь-каменка своими руками».

На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.

Видео

В этом видео очень подробно и доходчиво объясняется, как сделать кирпичную печь для бани своими руками:

Также предлагаем вам прочитать статью "Котел для бани своими руками".

Фото

Печь отделана декоративным кирпичом

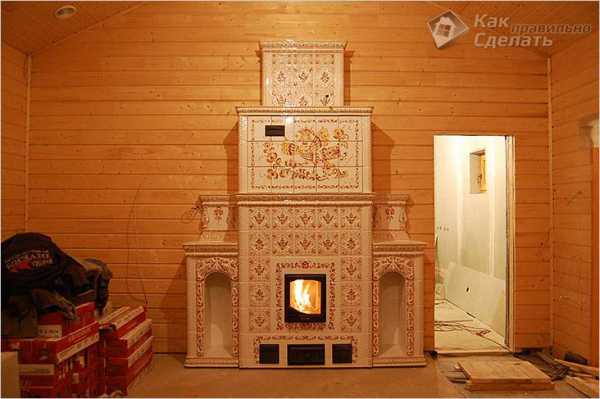

Облицована кафелем

С баком для воды

Печь в деревенской бане

Печь-камин из кирпича

В комнате отдыха

С функцией котла

Чертежи

Чертеж железной печи

Чертеж кирпичной печки

Чертеж металлической печи

Печь из трубы

Конструктивная схема печи

Из баллона

Второй вариант

Схема каменки

Схема печи

С топкой из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

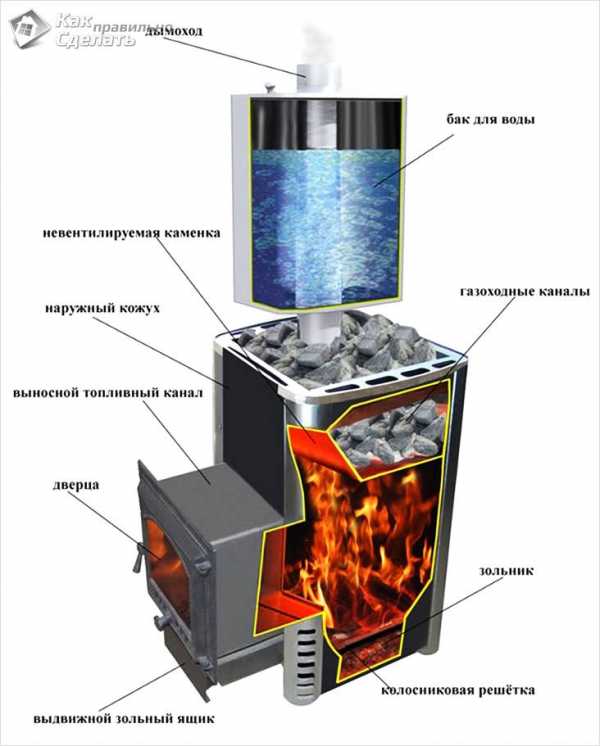

Железная печка для бани

kakpravilnosdelat.ru

Как построить кирпичную печь для бани своими руками вместе с каменкой

Банные печи из кирпича превосходят аналоги из металла по дизайну, а кроме того, обеспечивают так называемое мягкое тепло и насыщенный, но не обжигающий пар. Предлагаем вам исчерпывающую информацию о том, как самостоятельно сложить кирпичную печь.

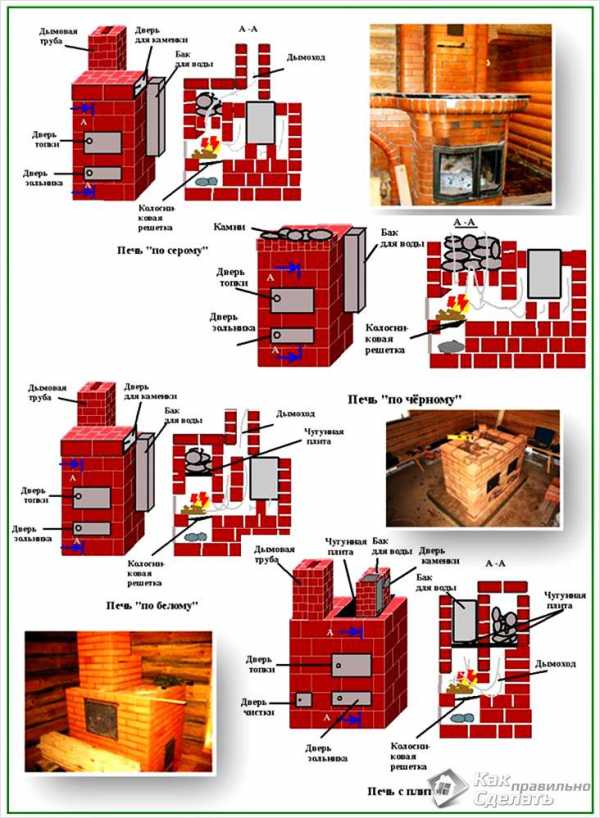

«По-белому», «по-черному», «по-серому» — какой вид печи выберете вы?

Первое, что нужно сделать тому, что решил своими руками класть каменку, — это разобраться в их разновидностях. Всего есть четыре основных типа.

  1. Кирпичная печь по-черному. Отсутствие дымохода – главная особенность конструкции, поэтому начать банные процедуры можно после того, как все дрова сгорят. Считается, что именно такие печи вырабатывают очень качественный пар с характерным ароматом.
  2. Кирпичная печь по-серому. Имеет дымоход. Из плюсов – максимальный прогрев парилки в кратчайшие сроки, то есть такая конструкция экономит вам время и топливо. Недостаток: на камнях оседает сажа, поэтому мыться в бане можно только после того, как дрова превратятся в угли.
  3. Кирпичная печь по-белому. Прогревает парилку более 12 часов, однако более экологична в сравнении с печными конструкциями для бани, отапливаемыми по-черному или по-серому. Не оставляет на камнях сажи и не пропускает дыма, так как камни нагреваются не от огня непосредственно, а от металлической плиты-перекрытия. Преимуществом является то, что она обладает самым продолжительным периодом сохранения тепла в соотношении с периодом полного прогрева.
  4. Кирпичная печь с плитой. В такой печи камни и водонагревательный бачок находятся на паре чугунных плитах, которые не полностью закрываются. Это обеспечивает очень быстрый прогрев парилки.

Контрольная закупка для кладки печи

Чтобы сложить печь, понадобится обычный кирпич для обустройства дымохода, а также жаропрочный для сооружения топки.

ОБРАТИТЕ ВНИМАНИЕ: обычный строительный кирпич, как правило, имеет нестандартные размеры (отличные от 2.5*1.2*6.5 см.), что приведет к необходимости либо делать большие швы (что крайне нежелательно), либо укорачивать строительный материал (что усложняет строительство).

Приобретите все нужные металлические элементы для банной печи (колосники, заглушки, дверцы и т. д.). Если используете уже бывшие в употреблении элементы, проверьте их на наличие трещин. Любой изъян повышает риск возникновения пожара и снижает срок службы.

Для раствора необходимо купить песок и глину. Причем глина должна быть добыта с глубины от полуметра и более.

ВАЖНО! Цемент для кладки печи в бане не используется.

Мешаем, мешаем, вымешиваем: нюансы приготовление раствора

  • Подберите вместительную емкость, в которой будете делать раствора.
  • Просейте песок, так как любые примеси и камешки ухудшают качество раствора.
  • Смешайте просеянный песок и глину (возьмите равное количество ингредиентов).
  • Постепенно добавляйте воду, пока раствор не приобретет консистенцию, напоминающую жирную сметану.

ВАЖНО! Даже самая простая кладка требует времени, а эксплуатационные свойства раствора, наоборот, стремительно ухудшаются. Поэтому готовьте его частями, в несколько замесов.

Закладка фундамента

Фундамент под кирпичную печь в бане следует возводить обязательно. Печная конструкция имеет внушительную массу и без фундамента может продавить пол или привести к его проседанию.

Идеально, если печной фундамент будет сделан одновременно с бетонированием несущей конструкции самой бани. Но если вы упустили этот момент, определившись с местом, где будет стоять печь, демонтируйте напольное покрытие и выпилите лаги.

Самая популярная разновидность печного фундамента в бане – бутовый или бетонный с цементной основой. Вкратце, процесс закладки фундамента выглядит так:

  • Копка котлована;
  • Опалубка;
  • Армирование;
  • Бетонирование;
  • Гидроизоляция;

Кирпичик к кирпичику

Печка-каменка складывается по алгоритму, однако самих алгоритмов достаточно много. Каждый ряд имеет определенные размеры. Строго следуйте выбранному проекту, от этого зависит долговечность и работоспособность печной конструкции.

Мы предлагаем несколько порядовок популярных проектов банных печей.

Количество рядов может быть больше или меньше, так как и высота парилки может варьироваться.

Какую бы схему вы ни выбрали, укладка кирпича начинается со сплошного нижнего ряда. Причем этот ряд, несмотря на кажущуюся простоту, является самым сложным. Принципиальное значение имеет правильно вымеренная диагональ основания. Максимально допустимая погрешность – 0.5 мм. Для этого края квадрата-основания выкладываются кирпичом с идеально ровными гранями.

После каждого ряда проверяйте себя, используя строительный отвес. Это поможет избежать перекосов.

ВАЖНО! При кладке топки нельзя использовать одновременно и огнеупорный, и обычный кирпич. Они имеют разную теплоотдачу и разную температуру нагрева, что может привести к появлению щелей и трещин.

Ряд за рядом возводим стены

Первый ряд

После укладки фундамента, настает время возводить стены. Первый ряд кладется на битумную прокладку гидроизоляции, которой накрыт фундамент. Сначала возводится стена защиты, главная функция которой – противопожарная. Ее кладут из нарезного кирпича, причем каждый кирпич перед укладкой необходимо смочить водой.
Проверьте правильность углов и «порядовку».

Будьте внимательны при замере краев порядовки. Если вы оставите даже незначительные зазоры, в баню будет проникать дым. Идеальная ширина шва кирпичных междурядий составляет 3-5 мм. Чем плотнее материал прилегает друг к другу, тем лучше.

Второй ряд

2-й ряд и последующие ряды выкладываются так, чтобы середина кирпича приходилась на стык двух нижних.

Третий ряд

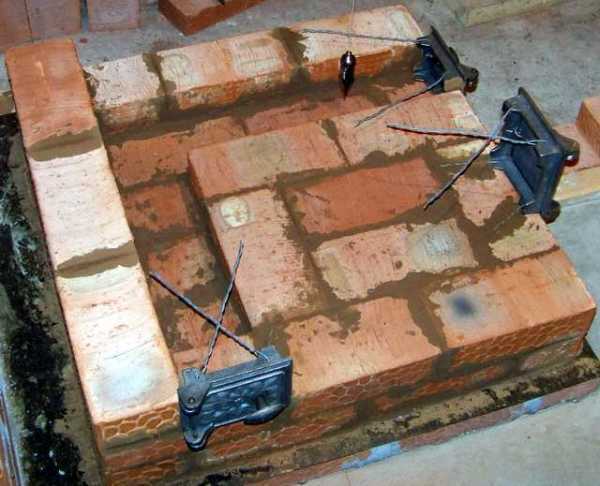

При кладке 3-го ряда устанавливается дверца поддувала. Укрепляется этот элемент полосами из листа стали или оцинкованной проволокой. Для определения точного местоположения поддувала, нужны чертежи бани. Чтобы вставить крепление дверцы в стену печи, в кирпиче делается углубление.

Четвертый ряд

4-й ряд – это место монтажа колодца, где будет скапливаться зола, и колосника (решетки на воздуховод для очищения от золы отсека для дров).

Пятый ряд

Прежде чем приступить к этому ряду проведите строгий контроль ровности стен, проверьте, все ли углы прямые. Для монтажа колосника в кирпичах создаются углубления с запасом 1 см с каждой стороны на расширение решетки из-за воздействия высоких температур.

Выемку на задней стенке следует закруглить, чтобы создать минимальное сопротивление воздушному потоку при направлении в топку.

Шестой ряд

6-й ряд завершает монтаж поддувала.

Седьмой ряд

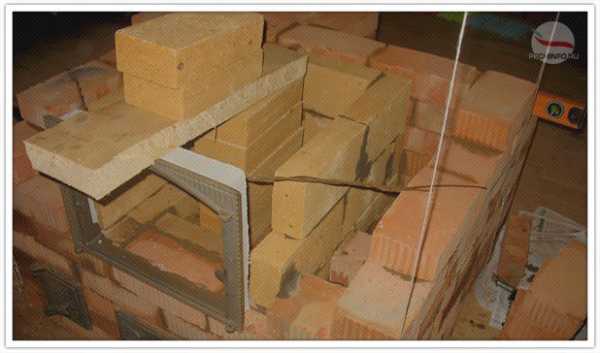

На 7-м ряду осуществляется установка топочной дверцы и колосника. Схема монтажа топочной дверцы такая же, как и при монтаже поддувальной.

Восьмой ряд

На уровне 8-го ряда делается перегородка, и здесь же начинается дымоход.

Остальные ряды

На 14-м ряду монтируются швеллеры – металлические изделия в форме буквы П. В передней части банной печи оставляется место для проема. Туда будет устанавливаться бак для подогрева воды. Емкость для воды монтируется так, чтобы она опиралась на боковые стены печной конструкции и касалась швеллеров.

15-й ряд укладывается так, чтобы половинки кирпичей находились под углом друг к другу. Это позволяет сформировать основание стены разделения.

19-й ряд – уровень, на котором закрепляется дверца, пропускающая в парилку пар. После установки дверцы монтируются металлические полоски, скрепляющие следующие 2 ряда кладки. Они нужны для дополнительного укрепления печной конструкции.

Рамка дверцы для выхода пара закрывается в 21 ряду, после чего устанавливается бак для воды и обкладывается кирпичом для плотного прилегания.

На 23-м ряду каменки устанавливается труба.

Важно! Стенка трубы должна быть не менее половины толщины кирпича. Причем для кладки снаружи используется цементный раствор.

Даже если вы планируете класть небольшую кирпичную печь для бани, обязательно проверяйте каждый свой шаг. Рекомендуем вам также посмотреть видео, если что-то в нашей статье покажется вам не совсем понятным.

Если возникли вопросы или комментарии — оставляйте пожалуйста их прямо сейчас!

pechinfo.ru

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

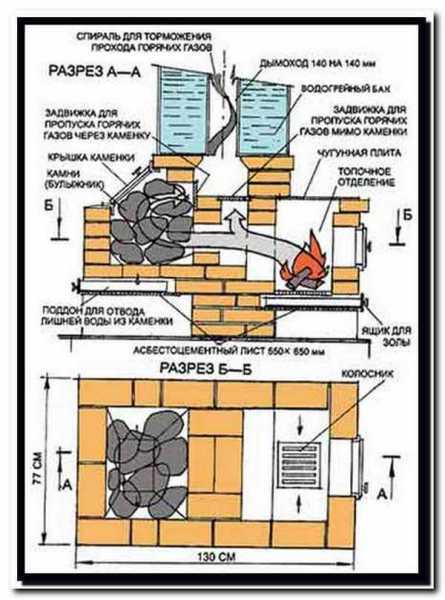

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

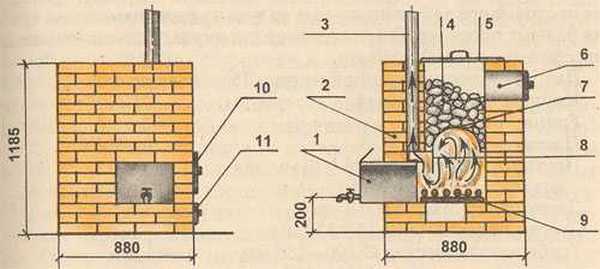

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

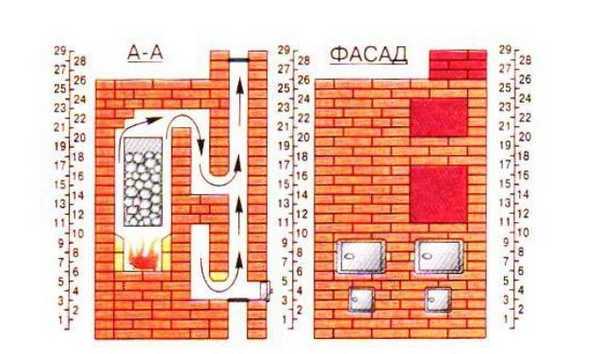

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

baniwood.ru

Кирпичная печь для бани своими руками чертежи схемы

Кирпичная печь для бани своими руками, чертежи, схемы, рекомендации и спецификация используемых материалов для кладки конструкции.

На рисунке показана печь конструкции Е.Я. Коломакина, в разрезе по двум сечениям.


  1. Красный печной кирпич, 65 х120 х 250 (мм).
  2. Огнеупорный (шамотный) кирпич, 65 х 114 х 230 (мм).
  3. Печная поддувальная дверка.
  4. Печная топочная дверка.
  5. Колосниковая решетка.
  6. Секции отопительного чугунного радиатора.
  7. Толстостенные трубы из нержавеющей стали.
  8. Дверца для выхода пара.
  9. Металлическая рамка перекрытия.
  10. Задвижка.

Печь каменка для бани ставится на мощный фундамент с двойной гидроизоляцией. Первый ряд кирпича кладется на уровне пола помещения. Топливо – дрова лиственных пород сжигаются на колосниковой решетке. Камни кладутся на толстостенные трубы из нержавеющей стали. Для полива воды на камни и выхода пара имеется дверка. Нагрев воды происходит в секциях отопительных чугунных радиаторов за счет теплообмена.

На рисунке показан чертеж печки.

Зазор между красными печными кирпичами и огнеупорными составляет 15…20 (мм). Кладка из жаропрочного кирпича находится внутри кладки из красного кирпича. Такое решение позволило снизить тепловую нагрузку на кладку красного кирпича.


Спецификация материалов:


  • кирпич красный – 271 (шт.)
  • кирпич тугоплавкий или огнеупорный – 65 (шт.)
  • глина обычная – 90 (кг)
  • глина тугоплавкая или огнеупорная с шамотом – 32 (кг)
  • песок – 42 (кг)
  • дверца топочная – 250 х 205 (мм)
  • дверца поддувальная – 250 х 135 (мм)
  • дверца для полива камней в парном отделении – 250 х 275 (мм)
  • колосниковая решетка – 250 х 252 (мм)
  • секции отопительного чугунного радиатора – 4…6 (шт.)
  • труба толстостенная из нержавеющей стали – Ø 50…60, L = 1320 (мм)
  • уголок металлический 35 х 35 х 5 (мм) – L = 2620 (мм)
  • квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи для бани конструкции Е.Я. Коломакина.

1-й ряд. Кладку кладут из цельного кирпича на уровне пола или выше.
2-й ряд. Ставят дверцу поддувала и соблюдают строгую перевязку кирпича.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала, кирпичом грани у которого срезаны под углом.
5-й ряд. Ставят колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают секции чугунного радиатора.

Справка:
На нечетные ряды кладки красного кирпича кладем полосу из квадратной металлической сетки.
На углах, полосу из сетки сгибаем под углом 90°, не разделяя ее.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки кирпичом, грани у которого срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й и 14-й ряд. Согласно порядовке.
15-й ряд. Ставят дверцу для полива камней в парном отделении.
16, 17, 18-й ряд. Согласно порядовке.

19-й ряд. Закладывают дверцу для полива камней в парном отделении кирпичом, грани у которого срезаны под углом.
20-й ряд. Устанавливают металлическую рамку перекрытия из металлических уголков.

21-й ряд. Укладывают на металлические уголки.
22-й ряд. Согласно порядовке.
23-й ряд. Ставят дымовую задвижку.
24-й ряд. Закладывают дымовую задвижку.

После того, как кирпичная кладка застынет, аккуратно кладем на нержавеющие трубы камни для бани. Покрупнее – снизу, помельче – сверху.

Печь для бани конструкции Е.Я. Коломакина, нагревает камни в нижней зоне до 1000…1200 °С, в верхней зоне – до 500…600 °С. Время нагрева воды и камней составляет 150…180 (мин.)

Справка:
Вес камней должен составлять 35…45 (кг) на один кубический метр парильного помещения.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Кирпичная печь для бани своими руками: основные моменты

Надо учитывать, что человеку без надлежащих профессиональных навыков трудно самостоятельно выполнить работы по кладке печи. Потому, если есть возможность, пригласите человека, который в этом разбирается, или сами постарайтесь присутствовать при кладке одной из печей. Причем наблюдать (лучше участвовать) нужно в кладке печи для бани. Кирпичные печи для бани встречаются все реже не только потому, что долго греют парилку (хотя вечно занятым горожанам ждать некогда), но и потому, что людей, которые могут грамотно сложить печь для бани, очень мало. Обычную печь для приготовления пищи сделать могут многие, а вот банную — единицы. Очень много тонкостей, некоторые из которых мы рассмотрим в статье.

Материалы для кладки печи

При выборе материала, главное выбрать кирпич качественный и хорошо обожженный. Кирпич должен быть с ровными гранями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если получилось много мелочи — партия не подходит.

Кирпич для кладки банной печи должен быть с ровными гранями, без сколов и трещин

Для кладки надо применять керамический огнеупорный кирпич, который называют еще печным. В идеале, весь он должен быть стандартного размера — 125х250х65 мм. Но реалии таковы, что габариты отличаются не только у разных производителей, но может быть также существенная разница между партиями того же производителя. Потому приходится внимательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи один за одним, оставляя зазоры на швы. Так можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, подобрать подходящего размера

Есть еще специальный печной кирпич: у него обожженные только три стороны. Один ложок оставляют без обжига. И неровную необожженную сторону укладывают наружу (из топки). Но это — достаточно большая редкость. Большинство пользуется обычным красным керамическим.

Для кладки топливной зоны применяется шамотный кирпич Ш5 белого, светло розового или чуть желтоватого цвета. Он выдерживает высокие температуры. Его габариты несколько отличаются. Но особой роли это не играет — в большинстве печей топка, выкладываемая из шамота, не связана с корпусом печи, и подгонять под один уровень ряды нет необходимости. Но если, вдруг, выровнять нужно, можно подпилить, добившись требуемого соответствия.

Шамотный кирпич может быть разным. Для кладки топливной зоны банной печи используют Ш-5

Важно!  Использовать шамотный кирпич для кладки всей печи не рекомендуют. И дело не только в цене (он прилично дороже красного). Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Приготовление раствора для шамотного кирпича проводится из шамотной огнеупорной глины — белого цвета. Она продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но вот на этот раствор класть всю печь нельзя: при температуре 600-800оС этот состав спекается в монолит. В наружной кладке таких температур просто нет, так что со временем раствор просто растаскивается и высыпается, а кладка разрушается.

Для остальной конструкции печи используют раствор из глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерного или речного происхождения. Речной несколько хуже — у него песчинки обкатанные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь стояла долго, лучше купите карьерного песка. Его надо просеять через сито с ячейками 2-2.5 мм, чтобы исключить попадание крупных частиц в растворе.

Кладку печи выполняют на глиняно-песчаном растворе

Глина подходит добытая из карьеров, глубиной не менее 2-х метров. К ее выбору надо относиться внимательно. Проверить качество глины можно самостоятельно. Замочить небольшое количество в воде на одни сутки (200 гр). Скатать руками колобок и оставить для просушки под навесом. Через два дня проверить его на растрескивание. Для этого надо с высоты 170 см «уронить» на плиту или каменную плитку. Если колобок рассыпался на несколько крупных кусков, значит, глина подходит для кладки печи.

Выбрав подходящую глину ее нужно приготовить: размочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую ячею.

Так же потребуется проволока диаметром 2-3 мм. Она будет применяться для крепления топочной и поддувальной дверцей.

Вот так при помощи проволок между рядами кладки закрепляют печное литье

Для установки печного литья понадобится еще асбестовый шнур — им обматывают те части литья, которые напрямую соприкасаются с кирпичом, уменьшая таким способом температуру литья и предотвращая растрескивание кладки. Внимательным нужно быть и при проходе дымовой трубы через перекрытия и конструкции крыши: обязательно проложить листовой асбест с теплоизолирующим материалом (можно использовать глиняный раствор). Подробнее о том, как провести трубу через кровлю читайте в статье «Как вывести трубу бани в стену и через кровлю»

Шамотное ядро и корпус печи выкладывают отдельно. Для увеличения температуры в шамоте иногда между ними прокладывают базальтовый картон

Инструменты для выполнения работ

Для кладки кирпичной печи для бани вам нужны:

  • строительный стальной уровень — 60-90 см;
  • отвес;
  • строительный угольник — 60х40 см;
  • молоток кирочка;
  • малая кельма каменщика.

В процессе кладки печи понадобится кирпич резать. Для резки кирпича по размерам можно использовать болгарку с диском по камню. Но необходимо учитывать, что по технике безопасности надо использовать защитные очки. Нужны будут еще перчатки, но это — кто как привык.

Фундамент под кирпичную кладку печи

Для кладки любых кирпичных печей необходим бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок надо выполнить расчет глубины заложения фундамента и его размеры.

Под печь Анатолия Заболотного рекомендовано устройство фундамента высотою 90 см и с размерами шире самой печи по 20 см в каждую сторону. Фундамент надо выполнять из бетона М200. Можно сделать раствор самостоятельно в соотношении 1:3:5 (1 часть цемента М500 (марку ниже брать не стоит), 3 части просеянного речного песка, 5 частей щебня фракции 30-50 мм).

На фундамент кладут два слоя гидроизоляции (толь, рубероид и т.д.), после чего начинают кладку

После того, как фундамент готов и отстоялся, его накрывают двумя слоями гидроизоляции, после чего начинают кладку печи согласно порядовке. Обычно начинаются печи с двух стартовых рядов кирпича, уложенных вперевязку (с перекрытием швов).

Печь для бани своими руками из кирпича

Кладка банной печи — сложная и кропотливая работа с кучей тонкостей, которые приходят с опытом. В помощь неопытным печникам есть порядовки печей — планы, на которых показан ряд за рядом процесс кладки. По таким планам вполне можно сделать кирпичную печь для бани своими руками.

О колпаковых печах Кузнецова читайте тут.

Например, вот простая небольшая печь с открытой каменкой. Ее размеры всего 102х62 см,  парилку может обогреть небольшую — до 9 м3, есть бак для нагрева воды. Он расположен отдельно — используется очень интересная система подогрева воды — открытый сифон: в бак для воды под небольшим углом вваривается труба, запаянная на конце. Ее располагают над открытым огнем в топке. В трубе вода закипает, поднимается в бак, на ее место поступает холодная.

Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Для кладки используется только красный кирпич без шамота, потому служить долго она не будет, раз в год-два нужно будет подмазывать швы. Камни лежат на металлическом листе или чугунной плите (что поставите) и нагреваются по мере нагрева металла (чугуна). Если вам нужен недорогой, малогабаритный вариант кирпичной каменки — это он.



Небольшая простая печь для бани с открытой каменкой

Порядовка банной печи с открытой каменкой

Гораздо более сложная печь с закрытой каменкой представлена в видео. Она интересна тем, что резервуар для камней не металлический, как мы привыкли, а сложен из шамотного кирпича. Вообще, конструкция любопытная. Ее порядовка последовательно разложена, продемонстрирована и довольно подробно прокомментирована автором в видео.

Порядовка этой печи продемонстрирована в видео

После выполнения кладки необходимо оставить печь для просушки на 10 дней, не допускать сквозняка. Только после истечения этого промежутка времени можно протопить печь.

Как сделать отопительно-варочную печь читайте тут.

Некоторые тонкости кладки печей

Если с укладкой кирпичей на раствор управиться можно, то установка печного литья требует знания некоторых тонкостей. И лучше печника об этом рассказать никто не может. В расположенном ниже видео не только рассказано, но и показано, как все делать.

Каждый ряд кладки нужно проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что получится…

Еще один совет, которого стоит придерживаться: проверять каждый ряд на горизонтальность и исправлять любое отклонение. Так же строго нужно следить за вертикальностью углов: малейшие неточности и печь у вас завалится.

В кирпичных печах топливные отсеки имеют обычно большой размер — печи сами не маленькие и для прогрева приличной массы камней требуется горение приличного количества дров. При этом, чтобы приток воздуха для горения был хорошим, желательно устанавливать колосники с решеткой, направленной от дверцы внутрь. Но найти готовый фабричный колосник удается далеко не всегда. Потому приходится ставить два меньшего размера, причем поперек топки.

Если вы планируете свою печь сами, учтите, что каменка, если она располагается над топкой, должна быть на 55 см выше топки. При такой высоте топливной камеры камни будут разогреваться быстро. Опустив каменку ниже, вы не ускорите нагрев камней, а сделаете его более медленным: камни греются за счет догорания в верхней части топки пиролизных газов. Опустив топку вы не даете этому процессу проходить в полной мере, сокращаете тем самым выделение тепла и увеличиваете расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, до нее должно быть расстояние не мене 25 см, заложенное негорючими материалами. В качестве негорючего материала можно использовать все тот же кирпич: уложите между печью и стеной стенку в один кирпич. Этого должно быть достаточно для обеспечения противопожарной безопасности.

О кладке кирпичной печи для дома читайте тут.

teplowood.ru

Порядовка банной печи из кирпича, кладка печи в бане своими руками

Возведение конструкции печи для бани является одним из сложнейших процессов. Для постройки такой конструкции необходимо четко следовать правилам и инструкциям для строительства печи для бани. Для упрощения процесса, необходимо внимательно ознакомиться с данной статьей, которая непременно поможет в осуществлении задуманного.

После всех подготовительных работ (выбор места, схемы, размера) необходимо приступать к строительству нашего проекта. Для упрощения процесса будем рассматривать строительство средней печки (размер 4х5 кирпичей). Этот проект будет демонстрировать всю порядовку кладки нашего сооружения. Размеры вашей печки можете менять, исходя из вашего проекта. Высота печи составит 2 метра и 10 сантиметров.

Подборка проекта

Данный проект печки подходит для большинства видов бань. Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Определившись с проектом необходимо приступать к самому процессу сборки. Собрать печку своими руками – не сложно. Руководствуясь кладочными чертежами, процесс займет немного времени.

Порядовка банной печи из кирпича

Порядовка банной печи из кирпича представлена в полном и подробном объеме. Разделим каждый ряд и начнем к описанию:

1. Первый ряд ни чего особенного не требует. Выкладываем ровно, без отклонений размер вашей конструкции.

2. Здесь начинаем формирование поддувала (зольника). Устанавливаем приобретенную заранее дверцу для зольника. Необходимо оставить зазоры между основанием и вашей дверцей по 5 миллиметров с каждой стороны. Крепить эту деталь, как и все остальное, будем следующим образом.

Каждая дверца оснащается специальными ушками, в них продеваем проволоку (толщиной 5 мм). Оставляем длину порядка 10-15 см с каждого ушка детали и вставляем ее в подготовленный проем (необходимо в проем вставить асбестовый шнур, для этого мы оставляли зазор). И по ходу кладки печи дверца замуровывается в конструкцию. Монтируя данным способом, вы обеспечиваете качественную конструкцию для фиксации детали.

3. Продолжаем монтировать зольник. Укрепляем дверцу. Проверяем правильность установки и монтирования (исключить перекосы).

4. Выкладываем основание камеры сгорания из огнеупорного кирпича. Устанавливаем колосники в подготовленные в кирпичах пазы.

5. Формируем размеры камеры сгорания, вся кладка ведется исключительно огнеупорным материалом.

6. Устанавливаем дверцу топки. Монтирование производить, абсолютно идентично, описанному выше процессу монтирования дверцы зольника. При больших размерах специальных ушек на деталях следует использовать более толстую проволоку, для более надежного крепления нашей детали.

7. Выкладываем весь ряд огнеупорным кирпичом, продолжая формирование топки.

8. Поднимаем целый ряд кладки огнеупорным кирпичом.

9. Перекрывая дверцу камеры сгорания огнеупорным кирпичом. Продолжая кладку топки.

10. На боковых стенках необходимо выложить четвертинки огнеупорного кирпича, для образования проемов, куда будут монтироваться наши железные трубы. На данном ряду подготавливаем место для установки водяного бака. Монтируем трубы, если остались щели между деталями и кирпичами, следует забить их базальтовым картоном. Монтируем водяной бак.

11. Смонтированные трубы закладываются обычным кирпичом.

12 -18. Основание печи монтируется обычным кирпичом. Следует напомнить, что необходима проверка на наличие искривления печки. Не забывайте как можно чаще проверять кладку на уровень. Не ровная печь долго вам не прослужит.

19. На данном этапе заполняется внутреннее пространство булыжниками. Ряд поднимается, как и предыдущие.

20. Подготовка перекрытия водяного бака. Следует над поверхностью бака положить железные полоски, чтобы исключить соприкосновение бака и строительного материала.

21. Перекрывается водяной бак. Подготавливается место для установки дверцы (или можно просто оставить отверстие) для подачи воды на камни.

22 – 25. Возводим конструкцию печки, сохраняя отверстие для дверцы (дверцу необходимо вставить с первым рядом начала ее возведения). Проверяем уровень сооружения.

26. Проверяем на устойчивость смонтированную дверцу. Над дверцей устанавливаем две железные полоски, для предотвращения соприкасание следующего ряда кладки с металлической деталью.

27. Отверстие для подачи пара перекрыто. Теперь нужно подготовить перекрытие всей печки. Расстояние достаточно большое. Для этого необходимо сделать перекрытия (две железные толстые пластины). Делаем необходимые пропилы в кладке, устанавливаем пластины. Нагрев железа приводит к расширению металла. Не забудьте сделать не большие зазоры для этого.

28. Перекрывается вся печь. Оставляется место для дымовой трубы. Делается отверстие для посадки задвижки дымохода. Монтируется задвижка.

29-30. Обустраивается перекрытие сооружения.

31 -… . Производится формирование дымоотводящей трубы. Высоту необходимую для вашей конструкции определить в соответствии необходимой вам.

Эпилог

Используя приведенную схему порядовки строительства банной печи, вы можете собственноручно построить желаемую печь, приложив достаточно усилий. Рассмотренный проект создан для общего понятия и структурирования правильной последовательности возведения конструкции. Размеры, внешний вид, конфигурацию вы можете менять на свой вкус и цвет.

А для заинтересовавшихся в постройке именно этого проекта смотрим видео

pechinfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
