Содержание

элементарные конструкции и их кладка

Типичный случай, когда необходима простейшая печь – дача, дающая дополнительный доход в семейный бюджет. Весной еще холодно, но выезжать работы уже нужно. Осенью еще холодно, но завершать сезонные работы еще нужно. Даже если ездить без ночевки, готовить еду и немного обогреться надо. Развести костер? Потребуется много достаточно качественного топлива. За костром нужен постоянный присмотр и вообще развести его далеко не всегда возможно по требованиям пожарной безопасности. В ветреный день от костра вовсе мало толку – пламя сдувает. Выручит простейшая печка из подручных материалов – от нее можно добиться тепловой эффективности более 40%, в то время как у костра она единицы процентов; в лучшем случае 10-15%.

Простые дачные печи из кирпича

Второй случай, когда необходима простая печь – временное жилье. Напр., хозблок или бытовка, допустим, на строительстве капитального дома. Покупать или делать самому стальную печь? Недешево, сложно, много времени отнимет. Да и греют стальные печи жестковато, тепло держат недолго. Здесь пригодится простая кирпичная печка, которую можно поставить за день-два, которую не надо долго сушить перед запуском и вес которой позволяет поставить ее на обычном дощатом полу без фундамента. Печи для таких и подобных им случаев рассматриваются в этой статье.

Примечание: простая печь топится по-черному или ее дымоход из жестяных труб выводится в форточку, т.к. устройство дымохода по всем правилам сразу выводит печь из разряда простых.

Что значит – простая?

Далее подразумевается, что простая печь, которую возможно быстро сделать своими руками, должна удовлетворять след. требованиям:

Человеку, сооружающий такую печь, не обязательно глубоко разбираться в печном деле. В идеале ему вообще не нужно ничего в нем смыслить;
Печь должна работать на низкокачественном бросовом топливе с тепловой эффективностью (это аналог КПД тепловых машин) не ниже 35-40%;

Кирпичная печь не должна требовать длительной сушки после постройки и «разгонных» топок для вывода на номинальную тепловую мощность;
Она же должна состоять не более чем из 115-120 кирпичей, чтобы все необходимые материалы можно было привезти за один раз в багажнике легкового автомобиля или на прицепе к нему;
Печная фурнитура (дверцы, варочные плиты, конфорки) должна применяться самая распространенная (чтобы можно было воспользоваться б/у) и/или дешевая;
Кладка кирпичной печи не должна содержать сложных стыков, пиленых (резаных болгаркой) кирпичей, переходов с красного кирпича на шамотный и стальных закладных.

Проще чего невозможно

Самая простая печь для использования преимущественно вне жилых помещений может быть сделана буквально за считанные минуты из подручных материалов. Однако печка получится достаточно эффективная.

Простейшая варочная печь из прохудившегося ведра (см. рис. ниже) не однажды выручала автора в самых различных обстоятельствах, в т.ч. справлялась с обогревом по-черному бытовки без потолка под двускатной крышей – там под коньком было волоковое оконце. Противень служит улавливателем выпадающих угольев; если печка работает в помещении, под него нужно подложить огнестойкую подкладку, напр., еще несколько кирпичей. Выдирать из ведра днище полностью нет нужды – достаточно разворотить его так, чтобы дыра была прим. 6 см в поперечнике (шириной где-то в ладонь).

Простейшая варочная печь из дырявого ведра

Хорошая тепловая эффективность данной печи определяется тем, что в ней частично используется поверхностное горение древесного топлива. Как известно, именно при поверхностном горении древесина выделяет максимально возможное количество тепла. Кроме того, сухое качественное топливо (щепки, стружки) необходимо только на растопку, а основная его загрузка может быть сыроватой. Также не вполне сухие ветки и щепки можно подкладывать потом, в печке они быстро сохнут.

Работает эта печка довольно интересно. Без варочной посуды на «конфорке» из верхнего отверстия вначале идет дым. По мере прогрева ведра (ок. 10 мин) он сменяется не сильным потоком не очень горячих газов. Если печка будет использоваться неоднократно, время ее запуска можно сократить обмазав ведро глиной с сухой травой (можно саманом, если уже есть замешанный). Первый раз после обмазки печь разгоняется долго, до часу, пока «фитобетон» не просохнет, зато потом выходит на рабочий режим менее чем за 5 мин.

А вот если поставить на «конфорку» сковороду, котелок или кастрюлю, ход печи резко меняется. Горение топлива усиливается и спустя 1-2 мин из-под посудины показываются язычки пламени. Похоже, варочная посуда удерживает не вполне прогоревшие топочные газы от быстрого рассеяния, а приток свежего воздуха под конфорку инициирует их догорание. В итоге печка при +5 снаружи прогревала помещение объемом ок. 10 куб. м до комфортной температуры за полчаса. Ее недостаток – не держит тепло и нужен непрерывный присмотр, как за костром.

Примечание: в сущности данная печь модификация костра в траншее. Характерная уже для печей тепловая эффективность достигается отсутствием теплопотерь от горящего топлива в грунт.

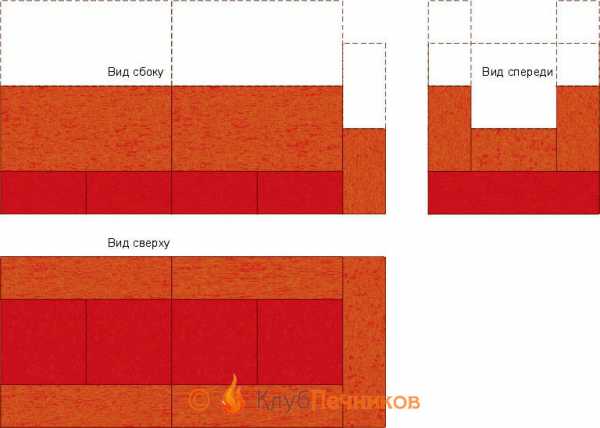

Простейшую уличную печь для дачи можно сложить тоже на минуты из кирпичей всухую, без раствора. Кирпичи годятся любые, в т.ч. силикатные, но использовать газоблоки нельзя – выкрашиваются буквально на глазах. Поверхностное горение и догорание отходящих газов в такой имеют места менее, чем в предыдущей, но за счет лучшей теплоизоляции с боков и снизу печка получается менее прожорливой. Понадобится для нее всего 9 или 14 кирпичей, смотря по тому, будет топка одноярусной или 2-ярусной. Как устроена простейшая печь из кирпичей без раствора, показано на след. рис. Все кирпичи обычные красные рабочие, а стоящие торчком выделены цветом просто для наглядности. Преимущество данной печи перед печкой из ведра еще и в том, что на «конфорку» можно ставить две посудины, эффективность печи от этого только возрастает. Недостаток – если обе посудины довольно объемные и наполнены холодной водой, то, пока вода не нагреется до прим. 70-75 градусов, печка неважно горит и дымит.

Как сложить простейшую кирпичную печь всухую без раствора

Примечание: по подобной тепловой схеме можно также за 5-10 мин построить кирпичную печь без поверхностного горения, с колосниковой решеткой и поддувалом. Ее тепловая эффективность немного снизится, но зато возрастет теплоотдача (часовая тепловая мощность), т.е. печка будет греть не так долго, но сильнее. Подробнее см. видео ниже:

Видео: простая печь из кирпичей своими руками

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center><center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Просто, но надолго

Описанные печи временные в полном смысле слова – по миновании надобности они разбираются без остатка так же просто, как были сделаны. Однако на подсобно-товарной даче или в хозблоке частного домовладения может понадобиться кирпичная печь на кладочном растворе, по тепловой эффективности сравнимая с домовой (60-75%), но пригодная для постройки прямо на полу без фундамента. Первое, что вам для этого понадобится – печной кладочный раствор. Готовый сухой раствор для кладки печей или печной клей это, конечно, технологически просто, но по цене отнюдь нет, поэтому можно изучить материал о самодельных растворах.

Следующий момент, который необходимо учесть – весовая нагрузка от печи на пол. Обычный дощатый пол по лагам выдерживает 250 кгс/кв. м, но построить «настоящую» столь легкую кирпичную печь нереально. Тем не менее, поставить кирпичную печь без фундамента на пол все-таки возможно и в легком каркасном строении при условии, что печь будет только и только на первом этаже, см. далее.

По весу в данном случае более-менее пригодна хорошо известная летняя печь-груба из 200 кирпичей (см. рис. ниже). Она весит (без топлива и посуды) ок. 890 кг, а ее опорная площадь 0,736 кв. м, т.е. весовая нагрузка от нее 1209 кгс. Однако материалы для этой печи за одну ходку легковушки не привезешь, конструкция сложновата для начинающих, а духовка (3 на рис ниже) и водогрейный бачок (4) для простой печи излишни (прочие обозначения: 1 – топочная дверца; 2 – поддувальная дверца; 5 – дверца прочистки).

Варочная печь для летней кухни

Простая печь из кирпича, чертежи и порядовка которой даны на след. рис., весит 540 кг. Уменьшение количества кирпичей до 118 достигнуто отказом от духовки с водогрейкой, а также иным, менее удобным, расположением прочистки. Опорная площадь 0,468 кв. м; весовая нагрузка 1154 кгс. Хотя давление от этой печи на пол уменьшилось не намного, но все материалы для нее можно привезти за одну ходку легковушкой, а подтесы кирпичей делать закольником (обушком) или слесарным молотком и зубилом. Тепловая эффективность и теплоотдача остались примерно такими же, ок. 60% и 700 кккал/час.

Простая варочная печь на 117 кирпичей

Примечание: тепловая эффективность 60% не такой уж плохой показатель. К примеру, КПД горелок бытовых газовых плит бюджетного и среднего ценовых сегментов составляет 60-65%. Вот о чем не мешало бы подумать, прежде чем предлагать/требовать повышения цены на газ. К сожалению, мировая экономика все больше клонится от товарной к ресурсной, а экономисты все менее думают о технических возможностях и на долгую перспективу.

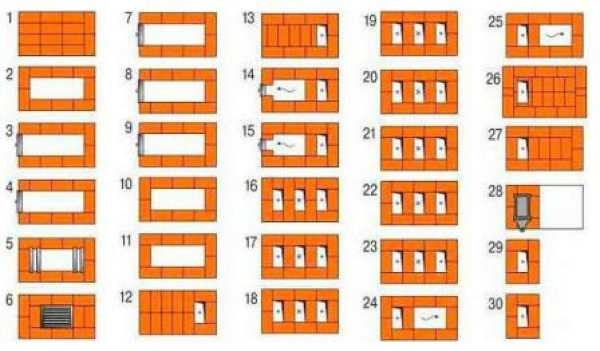

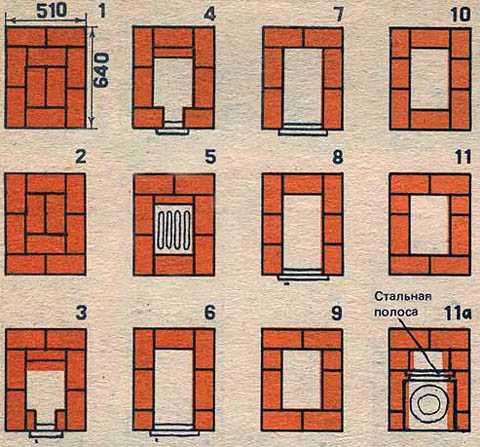

Порядовка простой одноконфорочной варочной печи

Одноконфорочная печь, порядовка которой приведена на рис. справа, весит ок. 400 кг, а на ее постройку требуется 87 кирпичей. Опорная площадь – 0,326 кв. м. Давление на пол от этой печи прим. той же, еще приемлемой величины – 1225 кгс, но, перевозя для нее материалы, в машину можно взять еще пассажира, некоторое количество сельхозинвентаря либо иного полезного груза.

Как распределить нагрузку

Читатель, знакомый со строительством, может сказать: просите (вариант: «Да ты …»), 1,2 тонно-сил на квадрат дощатого пола – это как? См. выше: «при условии, что печь будет только и только на первом этаже». И если пол устроен правильно.

Напомним: лаги дощатого пола должны опираться на опорные столбы. Шаг опорных столбов рекомендуется выдерживать в пределах 0,9-1,7 м, но не более этой величины. Самые лаги – брус от 150х75, а толщина досок пола должна быть от 30 мм (лучше ставить 40 мм с простым шпунтом). В таком случае локальную нагрузку в 1300 и даже 1400 кгс возможно разместить на полу, даже если он простой без утепления, т.е. чернового пола нет.

Как именно нужно ставить простую печь из кирпича на пол без фундамента, показано на рис. ниже. Суть, будет полагать, понятна: печи, продолговатые в плане, ставят между опорными столбами так, чтобы лага пола приходилась на продольную ось печи. Печи скорее квадратные в плане и вообще компактные ставят их геометрическим центром на столб.

Как расположить простую кирпичную печь на полу без фундамента

Противопожарная отмостка во всех случаях устроена одинаково: листовой асбест толщиной от 8 мм, а на нем лист кровельной стали толщиной от 2 мм. Пропитанный глиной войлок, как на рис. с устройством печи-грубы, это позавчерашний день: дорого, тяжело, менее надежно.

Нетрадиционный подход

В США и Южной Канаде весьма популярна т. наз. печь-ракета, на самом делн никакого отношения к реактивной тяге не имеющая. У нас ее не очень-то жалуют. Возможно, потому, что, во-первых, понять, как работает печь-ракета, простым здравым смыслом непросто. Во-вторых, потому, что топится печь-ракета мелковеточным топливом или лучиной, заготовка которой трудоемка, а самый процесс ее топки непривычен. Однако в странах, где дровишки «из лесу, вестимо» могут обойтись серьезным тюремным сроком, последнее обстоятельство отходит на задний план, а на даче или стройке, забросанной отходами пиломатериалов, может выйти на первый. Тем более, что варит-жарит-кипятит простая ракетная печь не хуже описанных, но снимает проблемы весовых нагрузок и транспортировки материалов: для постройки варочной печи-ракеты достаточно… 20-ти кирпичей, см. напр. ролик:

Видео: простая печь ракетного типа из 20 кирпичей

Примечание: если любая из описанных печей построена при наружной температуре не ниже +20 градусов, то на ее сушку перед первым запуском потребуется всего неделя при той же температуре.

Загрузка…

Обсуждение темы «Простейшая печь»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

clubpechnikov.ru

Легкая в изготовлении, непритязательная в эксплуатации! Постройка самой простой печи из кирпича своими руками

Простая кирпичная печь требуется, если в помещении необходимо поддерживать постоянную температуру и влажность.

Камень, из которого она сложена, при нагревании отдаёт в воздух пары воды, а при остывании – забирает их. Таким образом, влажность остаётся приблизительно на одном уровне.

Кроме того, она позволяет поддерживать температуру внутри помещения в 18–20 °C, что по медицинским показателям является оптимальным.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

Ниже уровня пола размещается фундамент, на который укладывается изоляция.
На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
От основной комнаты его отделяет поддувальная дверца.
Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
Выше начинаются прочистка, перевал и конвекторы.
Над прочисткой расположены две задвижки.
Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
От потолка дымоход отделяет внутренняя разделка.
На самом верху расположено устье дымохода.

Как сложить самую простую печку из кирпича своими руками, порядовка устройства

Прежде всего, необходимо определиться с формой печи. Существуют несколько критериев, по которым можно это сделать:

Соответствие размера печи площади помещ

ogon.guru

Мини-печь из кирпича для дачи своими руками

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

stroyfora.ru

Самый простой вариант строительства печи из кирпича своими руками

В настоящее время простые печи используются для отопления небольших домов с одной или двумя жилыми комнатами. Для домов с большим числом комнат требуется сооружать печь более сложной конструкции или прибегать к устройству водяного отопления с применением специальных котлов.

Пошаговые этапы строительства

Расположение печи

Если простая печь совмещает в себе отопительную и варочную функцию, то размещают её в доме определённым образом. Основную часть печи с плитами для приготовления пищи располагают в кухне, а жилую комнату обогревают через совмещённую с кухней перегородку. Для большей теплоотдачи в стене печи, выходящей в жилую комнату монтируют духовку из жестяного металла.

Разметка

Нет ничего сложного, сделать разметку печи своими руками. Но начинать её нужно сверху. На крыше дома определяют место выхода дымовой трубы. Труба должна проходить на достаточном расстоянии от потолочных балок и элементов конструкции крыши. Расстояние от кирпичной печной трубы до стропил должно соответствовать нормам противопожарной безопасности и быть не менее 100мм.

Отверстие в потолке должно быть большим внешнего сечения печной трубы на площадь, достаточную для устройства противопожарной разделки. По 120мм со стороны каждой грани трубы.

Определившись с отверстием в крыше, при помощи отвеса размечают расположение основания трубы на полу по всем четырём углам. Насухо выкладывают первый ряд кирпичей будущей печной трубы. Затем также насухо раскладывают первый ряд всей печи. Осуществить это своими руками тоже не составит большого труда даже для новичка.

Если в доме, где устраивается простая печь, ещё нет полов, то разметку завершают вбиванием в грунт колышков из дерева по углам будущей печи.

В случае наличия полов, контур печи наносят мелом на их поверхности. Затем в полу прорезается соответствующее разметке отверстие. Если не получается сделать это своими руками при помощи ножовки, молотка и стамески, можно механизировать процесс, задействовав электрический лобзик.

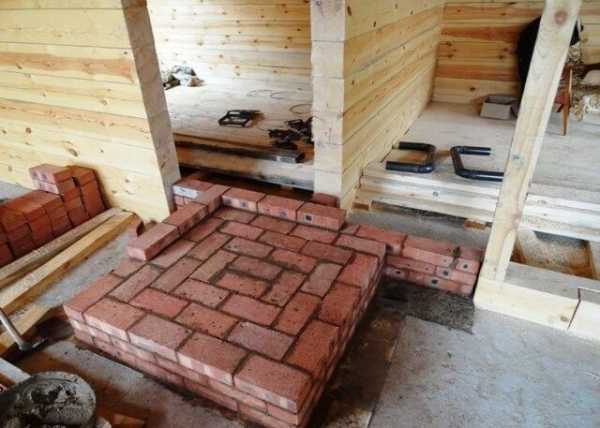

Устройство фундамента

Фундамент даже для самой простой печи, хоть и своими руками, следует делать всё-таки основательным с учётом глубины промерзания грунта в этом регионе. В любом случае глубина его заложения не должна быть меньше 500мм.

Часть фундамента ниже верхнего уровня грунта допустимо сделать из бутового камня и обычного цементного раствора. От уровня грунта до уровня пола следует перейти на использование кирпича. На уровень пола желательно выйти в правильной горизонтальной плоскости.

На этом этапе делают гидроизоляцию печи из одного слоя рубероида.

Гидроизоляция, сделанная самым простым способом своими руками, необходима даже для самой простой печи для того, чтобы в летнее время, когда печь не эксплуатируется, она не тянула из грунта излишней влаги, которая может негативно влиять на состояние глины основного компонента связующего материала печи.

Приготовление глиняного раствора

Глину замачивают на 1-2 суток. Затем, перемешивая, доливают воду. Когда смесь глины дойдёт до консистенции сливок её процеживают. Добавляют простой песок, просеянный через сито с размером ячеек 1,5мм. Смесь снова тщательно перемешивают. Подсказка для дилетантов: раствор для кладки печи можно считать готовым, если при разравнивании его своими руками на его поверхности появляется так называемое «зеркало» – слой из жирной глины.

Подготовка к работе

Для производства кирпичной кладки своими руками потребуются следующие инструменты:

Мастерок или кельма
Кирка
Киянка (для более щадящих ударов по кирпичу)
Уровень
Рулетка

Если кладку печи собирается вести своими руками неспециалист, то ему будет гораздо удобнее делать это с помощью опалубки. Для устройства опалубки потребуется дополнительный инструмент:

Ножовка по дереву
Клещи
Молоток

Из хорошо выстроганных досок толщиной 20мм собирается два щита по размеру длинных сторон печи. После того, как выложен первый ряд кирпичей, щиты устанавливаются впритык к кирпичам первого ряда, выставляются по вертикали с помощью строительного уровня или отвеса и закрепляются в таком положении.

Передняя часть кладки печи остаётся открытой. Здесь щиты можно расшить между собой небольшой рейкой лишь сверху. Со стороны задней части опалубку следует наращивать по мере продвижения работы. Это нужно для доступа к центральной части печи.

Для кладки трубы своими руками будет вовсе нелишним тоже установить специальный щит или одну ровную доску, выставленную по вертикали до уровня потолка. Используя такого рода опалубку, мастеру не придётся постоянно сверять кладку стен печи при помощи отвеса. Работа своими руками станет очень простой. Достаточно будет прислонять кирпичи к гладкому щиту опалубки. Контролировать придётся только горизонтальное положение кирпичей.

Для устройства самой печи потребуются следующие металлические элементы:

Топочная дверца
Поддувальная дверца
Набор колосников
Задвижка
Чугунная плита с конфоркой

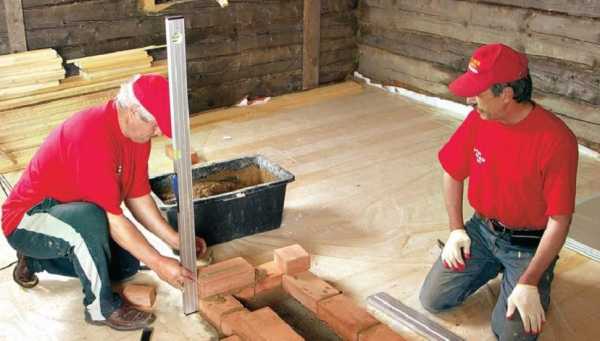

Метод укладки кирпичей

Контроль горизонтальности касается в большей степени угловых кирпичей. Выставив первый угловой кирпич по уровню горизонта, кирпич на противоположном углу кладут на более толстую подушку из слоя раствора. С кирпича на кирпич перекладывают ровную рейку в качестве правила, на которое устанавливают строительный уровень. Постепенно прижимая кирпич своими руками книзу и, выдавливая из-под него лишний раствор, достигают общей горизонтальности кирпичей.

Такую же операцию проводят и с двумя другими углами. Остальные кирпичи прокладывают в соответствии с угловыми кирпичами, не забывая о перевязке вертикальных швов.

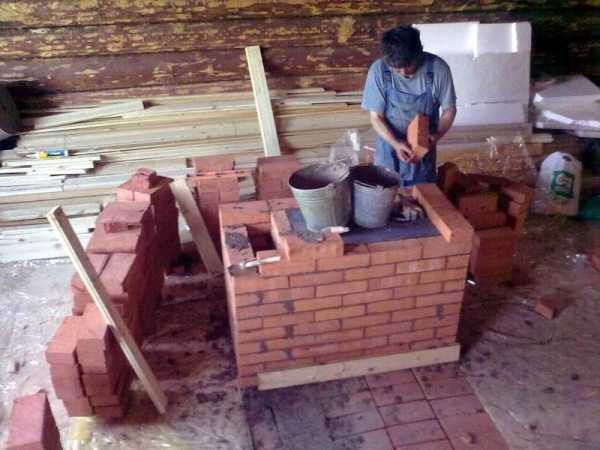

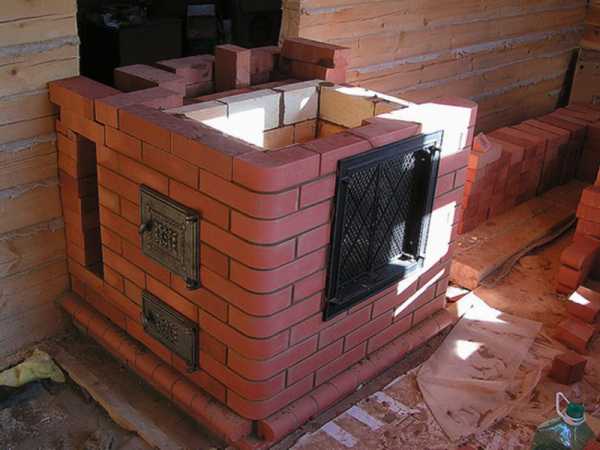

Кладка печи

При кладке первых трёх рядов кирпича устраивают поддувальную зону печи и устанавливают нижнюю дверцу. Также укладывают колосники топки.

От колосников начинают выкладывать и вытяжную дымовую трубу. Вход в неё делают на уровне колосников. Кирпич, перекрывающий вход сверху, закругляют на углах для лучшего прохождения дыма.

Главное простое правило при устройстве вытяжных каналов – дым не любит острых углов.

Чтобы закруглить кирпичи своими руками целесообразно воспользоваться электроинструментом: точилом или болгаркой.

Топку печи от входа в трубу отгораживают стенкой из кирпича, высоту которой не доводят на один ряд до уровня верхней плиты. При кладке этой стенки имеет смысл кирпичи ставить на ребро. Верхний ряд кирпича кладут плашмя со сдвигом в сторону топки. Угол кирпича над топкой тоже следует закруглить.

При эксплуатации печи дым из топочного отделения будет подниматься и, огибая заградительную стенку опускаться вниз и там, через вход в дымовую трубу снова подниматься, направляясь уже непосредственно из помещения на улицу.

В задней или боковой части трубы на уровне третьего ряда следует вставить насухо выбивной кирпич, чтобы после установить в этом месте дверцу и через неё проникнуть своими руками внутрь для чистки нижней части трубы от скопившегося там строительного мусора.

В дальнейшем это отверстие будет использоваться для чистки печи от сажи.

В любом месте трубы выше плиты устанавливают воздушную задвижку. Главное, установить её не слишком высоко, чтобы в любой момент до неё можно было достать своими руками, и отрегулировать движение газов внутри трубы.

Установка дверок

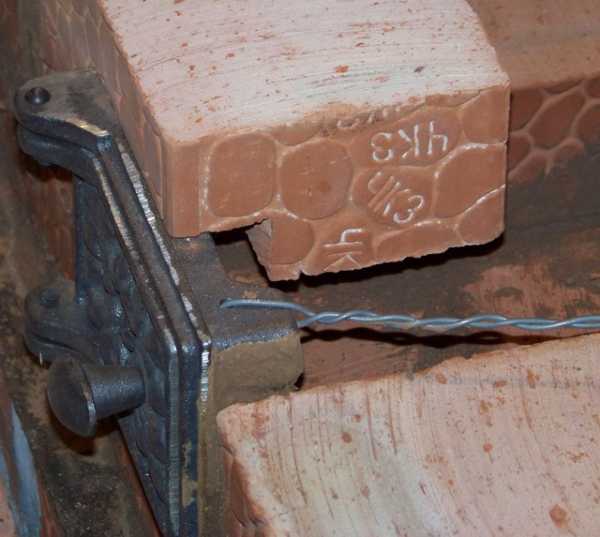

В стандартных простых чугунных дверках печи имеются специальные отверстия по всем четырём углам. Посредством этих отверстий к дверце приклёпываются полосы из жести длиной около 20мм.

Полосы в процессе монтажа выгибаются своими руками в нужном направлении и прижимаются между кирпичами. Для лучшего схватывания с раствором в этих полосах будет нелишним просверлить множество сквозных отверстий.

Перекрывать промежуток над топочной дверцей печи полосой из металла категорически не рекомендуется. Изделия из простого металла (не чугуна) под воздействием огня в топке обязательно будут деформироваться, и разрушать конструкцию печи из кирпича.

Зазор между рамкой дверцы и кирпичной кладкой заделывают шнуром из асбеста.

Устройство топки

После установки колосников, боковые стороны топки прикрывают специальными плитами из чугуна или кусками обычных печных плит. Это предохранит кирпичи от выгорания, и печь будет служить из года в год гораздо дольше.

Если нет возможности установить подобную защиту своими руками, то придётся применять огнеупорные кирпичи, но в этом случае простая печь всё менее остаётся простой.

Кирпичи, используемые для устройства непосредственно топки, выбирают гладкие без сколов. Шероховатые поверхности кирпичей быстрее выгорают, поэтому такие поверхности при укладке нужно ориентировать на внешнюю сторону печи.

Сверху печь накрывают чугунной плитой с конфоркой.

Кладка дымовой трубы

Кладку трубы до крыши ведут на том же глинистом растворе, что и кладку печи. Выше крыши уже применяют известковый или цементный раствор.

Полезное сечение трубы даже для простой печи не должно быть меньшим 1/2х1/2 кирпича.

Над кровлей здания делается утолщение стенок трубы, предохраняющее чердачное помещение от попадания туда атмосферных осадков. Щели вокруг трубы заделывают воротником из жестяного железа. Эту работу тоже реально сделать своими руками, не прибегая к услугам профессионального жестянщика.

Высота трубы над крышей зависит от расстояния трубы до конька. Если труба попадает на сам конёк, то она должна возвышаться над ним на высоту не менее 0,5м.

Чтоб не возиться с горизонтальной разделкой дымовой трубы в зоне чердачного перекрытия её можно вывести на чердак тем же неизменным сечением. Просто затем нужно провести дополнительные мероприятия с перекрытием.

Отверстие в нём, через которое прошла дымовая труба, снизу следует подшить листом из оцинкованного железа. Сверху пространство вокруг трубы заполнить негорючим материалом: слоем шлака или пластом из минеральной ваты. Всё это накрыть слоем цементной стяжки.

Отделка простой печи

После завершения кирпичной кладки, щиты опалубки из деревянных досок аккуратно снимают.

Стены печи допустимо просто оштукатурить своими руками тем же раствором из глины, но с добавлением асбеста.

Если кирпич хороший, то можно пустить его под расшивку швов. В этом случае кирпичную поверхность потребуется хорошо очистить своими руками от остатков раствора.

Если пол в помещении деревянный, участок пола перед печью накрывают жестяным железом в целях противопожарной безопасности.

Приступают к эксплуатации простой печи из кирпича только после полного просыхания раствора.

www.prokuhnya.com

Печь ракета из кирпича за 5 минут

Уличная печь ракета из кирпича своими руками. Простая мини печка из 20 кирпичей за 5 минут.

Сегодня мы сделаем самую простую печь ракетного типа. Вам не понадобится кладочный раствор или инструменты только 20 кирпичей и 5 минут времени.

Если вам нужна на даче уличная печь чтобы быстро приготовить пищу или вскипятить воду, то эта самоделка, то, что вам нужно.

Эта простая печь ракетного типа, расходует в три раза меньше топлива, чем обычная печь или костёр, печь может работать практически на любом подручном топливе: дрова, мелкие ветки, щепки, шишки, сухая трава или листья, бумага.

На рисунке представлена схема порядовка кирпичной ракетной печи.
