Печи для бани с баком для воды своими руками: делаем без особых усилий

Наверное, каждый житель России знает о пользе бани и хотя бы раз в жизни посещал это заведение. Построить баньку своими руками – достаточно сложное дело, ведь необходимо знать, как возводятся те или иные узлы, перекрытия и другие элементы конструкции. Но даже хорошо построенная баня не гарантирует стопроцентного успеха, ведь результат, во многом, зависит еще и от топки.

Схема печи с баком для воды из железной бочки.

Для того чтобы выложить каменную или кирпичную печь, необходимо владеть знаниями и «набитой рукой» печника. Поэтому, если выбор остановился на данной конструкции, лучше обратиться за помощью к мастерам-печникам. Есть и другой ви
Иметь небольшую баню на своем участке в наше время – совершенно нормальное явление.

Печь в бане

Схема монтажа теплообменника.

Маленькие ванные комнаты в квартирах или городские парные соответствуют запросам далеко не каждого человека. В то же время, наверное, нет любителя попариться, который был бы против сделать это в настоящей русской баньке, наполненной ароматом дерева и горячим паром.

В старину никто не смущался того, что дрова были единственным топливом, которое требовалось, чтобы растопить баню, как и не гонялся за дополнительными процедурами по типу современных SPA-методик.

Любой, у кого на даче есть простенькая, но уютная и добротная банька, подтвердит, что такая подарит гораздо больше удовольствия, экономии и оздоровительного эффекта, чем дорогие салоны. Поэтому, если баню вы построили и тем более если сделали это своими руками, то и обустроить ее, сделав и установив дровяную печь самостоятельно, вам по силам.

Вернуться к оглавлению

Простой и бюджетный вариант дровяных печей для бани

Дровяная печь-каменка для бани «Сибирь».

Чтобы устанавливать дровяные печи, не помешает доля определенных технических знаний и навыков, и обычно за это берутся те, кто уже успел набить руку на столярном и слесарном деле.

Однако мы поможем вам получить такие знания, которые избавят вас от необходимости втридорога покупать готовые печи. Существуют вполне доступные материалы, позволяющие сооружать простые и надежные дровяные печи для бани своими руками.

Дровяные печи в этом случае обычно изготавливаются из металла и могут монтироваться очень быстро. Они годны для помещений любого размера, но требуют соблюдения правил пожарной безопасности. Кроме того, дровяные печи обязательно должны иметь герметичный корпус, чтобы уберечь посетителей бани от угарного газа.

Для бани наиболее хорош вариант самодельной металлической дровяной печи, изготовленной из трубы и бочки. Но в первую очередь нужно изучить процесс сварки такой печи и продумать, где она будет располагаться. Подобные дровяные металлические печи для бани состоят из поддувала, топки, каменки, дверцы, пробкового крана, бака для воды, дымовой трубы, кирпичной трубы и площадки для нее, задвижки, крышки с ручкой, решетки из прутов арматуры, стальной пластины, колосника, «ушек» и стальной муфты в виде кольца.

Также необходимо предусмотреть окно для прохождения дымовой трубы.

Вернуться к оглавлению

Этапы сборки дровяных металлических печей для бани

Процесс сооружения дровяной металлической печи для бани не отличается большой сложностью, а все необходимые комплектующие вы сможете найти практически в любом строительном магазине. Дровяные печи изготавливаются в несколько этапов.

Вернуться к оглавлению

Этап I: готовим детали для будущей печи

1. Берем трубу 1,5 метра длиной и 0,5 метра толщиной. Вырезаем детали, необходимые для изготовления дровяных печей для бани. Толщина металлического слоя каждой детали должна быть не менее 1 см.
2. Разрезаем трубу на части длиной 60 см (для бака) и 90 см (для установки каменки и топки).

Вернуться к оглавлению

Этап II: делаем из трубы печь

1. Конструкция печи с баком.

   Вырезаем для каменки отверстие 20*5 см внизу трубы, которое будет служить поддувалом.

2. Над отверстием привариваем круглую стальную пластину. Толщина ее должна быть не менее12 мм.
3. Подготавливаем часть металла и для того, чтобы разместить колосник в поддувале.
4. Для закрепления колосника привариваем 4 «ушка».
5. Вырезаем нишу для топки. Из остатков трубы, металлического сегмента 25*30 см, изготавливаем дверцу топки, которая вешается на петлях или крючках. Не забываем, что нужно приделать и защелку.
6. Над топкой привариваем будущую каменку – фрагмент трубы длиной примерно 35 см. Между днищем и верхом каменки должно быть расстояние не менее 10 см. Завариваем заднюю стенку трубы и делаем дверцу размером не больше 30 см.
7. Каменка до половины заполняется крупной округлой галькой, если же ее нет – электрическими изоляторами. Затем привариваем стальной прут, чтобы содержимое каменки не высыпалось.
8. В верхней части сооруженной печи крепим муфту толщиной 5 мм и шириной не менее 50 мм, которую мы сделали ранее из стальной шины. Часть детали приваривается к печному корпусу, а выступающая над печью другая половина муфты послужит для монтажа бака.

Вернуться к оглавлению

Этап III: монтируем бак

1. Снизу к торцевой части бака для горячей воды привариваем стальной круг толщиной 8 мм или более. Предварительно вырезаем в нем отверстие диаметром 12-15 см для дымовой трубы, которая смещается к его задней стенке. Привариваем к днищу бака нижнюю часть дымовой трубы, чтобы вода не протекала в топку.
2. Затем вышеупомянутым стальным полукругом закрываем верхнюю часть бака для горячей воды. Дымовую трубу привариваем к отверстию стального круга, после чего в верхней части бака останется отверстие для залива воды. Чтобы закрывать горловину, требуется изготовить крышку с ручкой.
3. На расстоянии 35 см от бака привариваем стальную площадку со стороной 30 см, которая потом будет использована, чтобы присоединить кирпичную трубу с задвижкой, имеющую выход на крыше. Далее привариваем кран с вентилем напротив отверстия, в которое заливается вода, внизу бака.

Чертёж печи для бани с металлическим баком для воды.

Вернуться к оглавлению

Этап IV: устанавливаем дровяную печь для бани



1. Размещая дверцы топки, следует направлять их в сторону двери, а дверцы каменки – по диагонали, в сторону противоположного угла бани.
2. Прежде чем устанавливать дровяные печи из металла, следует иметь в виду, что к тому моменту мы должны подготовить бетонный фундамент от 20 до 30 см высотой. На этот фундамент следует уложить огнеупорные кирпичи в два ряда и скрепить их раствором глины.
3. Площадка под печь должна иметь размеры 70*70 см. Ее высота, как и расстояние от печи до ближайшей стены, должна быть не менее 20 см.
4. Делаем двенадцатисантиметровое утолщение в кирпичной кладке, там, где печная труба будет выходить наружу. Деревянные перекрытия следует покрыть теплоизоляцией, состоящей из асбеста, войлока или картона, и обработать их глиняным раствором. Отрезок трубы, находящийся между крышей и потолком, нужно покрыть штукатуркой, а затем – известью. Над крышей кладка трубы должна быть не ниже 0,5 метра.
5. В случае если баня сделана не из кирпичной кладки, а из дерева, то, по правилам пожарной безопасности, металлические дровяные печи в таких банях обкладываются кирпичом. Получившаяся облицовка составит приблизительно 1,2 метра в высоту, а толщина кладки в обе стороны печи должна получиться около 80 см.

Схема подключения бака для воды с контуром в печи: 1- емкость для воды; 2- топливник; 3- контур.

Конечно, установку дровяной печи для бани можно доверить профессионалам, знакомым с каждой тонкостью технологии их конструирования и монтажа и способным сразу определить, насколько добротно сделана печь. Но порой пригласить такого специалиста нет возможности, да и денег на такие работы чаще всего в обрез. Но имея под рукой приведенную выше инструкцию, описывающую, как возводятся дровяные печи из металла, и следуя всем ее указаниям, вы сможете самостоятельно сделать такую дровяную печь.

Испытывать ее в первый раз нужно, не задаваясь целью попариться, будучи готовым к тому, что что-то может пойти не так и что-то надо будет поправить. А если первое испытание пройдет успешно, то во второй раз вы уже сможете насладиться творением рук своих и пригласить попариться в своей баньке родственников и друзей.

Их существует огромное множество, они производятся многими фирмами, завозятся из-за границы и конструируются авантюристами. Благодаря несложной конструкции и дешевизне расходных материалов металлические печи можно изготавливать своими руками.

Для этого необходимо придерживаться простых правил, иметь чертежи и следовать этапам строительства.

Вернуться к оглавлению

Изготовление топки бани с баком своими руками

Схема сборки металлической печи

Ни один газовый, угольный или электрический котел не даст того тепла, которое получается от сгорания дров. Настоящие ценители русской бани отдают предпочтение исключительно печкам на дровах. Чтобы в бане была нужная температура и влажность, топка должна быть правильной формы и конструкции.

Если рассматривать металлические печи, которые можно сконструировать своими руками, то они бывают вертикальные и горизонтальные.

Для того чтобы изготовить топку с горизонтальным расположением, за основу конструкции принято использовать емкость с баком, а для вертикального – металлическую трубу большого диаметра. Трубы более устойчивы к высоким температурам и не так сильно подвержены выгоранию, как печка с баком.

Для начала необходимо найти трубу из металла. Она должна быть большого диаметра, толщиной от 5 до 15 мм и длиной около двух метров. Далее трубу необходимо разрезать на части, примерно 600 мм уйдет на изготовление бака и около метра понадобится для топки.

Обратите внимание, что из остатков можно изготовить дверцы, ручки и другие принадлежности.

В той части трубы, которая предназначена для изготовления топки печки, нужно вырезать два отверстия для поддувала и топки.

Для поддувала можно вырезать отверстие 50х200 мм, а для топки необходимо такое отверстие, чтобы можно было легко просовывать дрова, примерно 200х300 мм. Над поддувалом, внутри трубы, необходимо приварить металлическую пластину или уголок, который будет держать колосники.

Их продают в спаянном виде и поштучно. Лучше остановить свой выбор на втором варианте, потому как одинарные колосники более надежные и не прогорают длительное время.

Также необходимо обратить внимание на толщину пластины, на которой будут держаться колосники, она должна быть не менее 12 мм. Дверцы для поддувала и топки можно изготовить из остатков трубы своими руками или приобрести готовые образцы.

Вернуться к оглавлению

Изготовление бани-каменки

Над топкой приваривается пластина с вырезом, на нее будут установлены металлически бруски 10х10 мм под каменку.

Также можно купить спаянные колосники и установить их аналогично колосникам для топки. Далее устанавливается труба для каменки, она должна быть не менее 100 мм в высоту.

В отделении для каменки необходимо вырезать отверстие для дверцы размером 250х300 мм. Дверца каменки должна быть расположена в парилке, а топка – напротив входа.

После проделанной работы следует наполнить каменку специальными камнями. Для бани идеально подходят такие камни, как диабаз, талькохлорит, жадеит, малиновый кварцит и вулканит. При самостоятельном выборе камней нужно проследить, чтобы в их состав не входила слюда, так как при нагреве такие камни выделяют токсические вещества.

Не рекомендуют использовать гранит из-за того, что он быстро крошится. Камни по своей структуре должны быть мелкокристаллическими, желательно округлой формы и природного происхождения.

http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg

Вернуться к оглавлению

Бак для воды

Практически всегда металлические печи комплектуют баком для подогрева воды. Для этого нужно приварить на каменку металлическую пластину. В ней необходимо проделать вырез для дымоходной трубы и приварить бак для воды и сам дымоход. Бак для воды изготавливается из той же трубы, что и топка.

Сверху бак с водой нужно накрывать крышкой, ее можно изготовить из остатков материала, а сбоку приваривается краник для пуска горячей воды. Если дымоходная труба будет обкладываться кирпичом, то конструкция бака для воды должна соответствовать требуемым параметрам.

Следует помнить, что отверстие для трубы должно находиться как можно ближе к задней стенке печи. Для верности, перед тем как монтировать бак бани своими руками, предварительно стоит поискать чертежи подобных конструкций.

Вернуться к оглавлению

Установка печи бани своими руками

Самым первым этапом при установке металлической печи является устройство фундамента. Для этого нужно использовать огнеупорный кирпич и бетонный раствор. Желательно выложить несколько рядов кладки из кирпича.

Следует помнить, что если печка не будет обкладываться кирпичом, то ее расстояние от стены должно быть не менее одного метра.

После того как фундамент застынет, на него устанавливается металлическая печка. Также необходимо учесть, что если баня находится обособленно от дома и подвержена перепадам температур, то фундамент следует сделать более прочным и морозостойким.

http://www.pogreemsya.ru/www.youtube.com/watch?v=MBJmlDTlJho

Вернуться к оглавлению

Готовая печь с баком для воды

Если печка не обложена кирпичом и находится поблизости от стены, то необходимо ту часть стенки укрыть фольгой. Она будет играть роль дополнительного теплоотражателя. Такие меры предосторожности не нужны для печей, обложенных камнем.

Важно знать, что высота кирпичной кладки для обшивки металлической печи не должна превышать 120 мм, а в ширину быть не больше 80 мм. В противном случае кирпич будет слишком долго прогреваться.

http://www.pogreemsya.ru/www.youtube.com/watch?v=k6swnMTBrFc

Совет! Для собственной безопасности и комфорта во время эксплуатации внутреннюю сторону дверец топки и поддувала можно обложить листами асбеста. Он не даст нагреться металлическим ручкам до высоких температур и таким образом убережет руки от ожогов.

Напоследок необходимо сказать, что данная конструкция печи, чертежи которой не трудно найти на нашем сайте, предназначена исключительно для бани или сауны. Она не подойдет для обогрева дома или дачи, для этого используют печи совершенно других конструкций.

Печь в баню с баком своими руками с чертежами

 Баня без печки просто не может быть, также как и банная печь без бака.  А это значит, что любой кто будет делать, строить баню своими руками обязательно столкнется с тем, что ему придется выбирать и рассматривать какой-либо вариант печки с баком под горячую воду. И наша статья как призвана в какой-то степени облегчить эти терзания на счет выбора. То есть мы предложим несколько вариантов печек с баком на ваш выбор. А что уж действительно выбрать, это решать только вам.

 В статье будет приведена общая информация о возможный вариантах печек. То есть представлен общий вид, а также для некоторых случаев приведены размеры для сборочного чертежа. В принципе даже такой информации хватит для того, чтобы определиться с выбором, взвесить все за и против и в итоге начать делать печь. Что же, давайте рассмотрим каждый из возможных вариантов печи с баком, с комментариями.

Первый вариант предполагает монтаж над плитой бака и каменки. То есть все выполняется по самой что не есть классической схеме. Вверху установлен бак с крышкой, ближе к передку печки и позади каменка. Заметьте, что сама труба идет через бак, что в известной степени способно повысить теплоотдачу в воду и нагревать эту самую воду более эффективно. Ну а в каменку должны быть засыпаны камни.

Второй вариант можно сказать является вариацией первого. Здесь бак выполнен прямо по центру печи. Такая вариация печки предполагает, что каменки будет за дверкой впереди. Открыл дверку и плеснул воды. Перегородку 2 лучше выполнить глухую, дабы вода не попадала в печную топку.

Третий вариант представлен схематично. Предполагается как бы два отсека для печи. В первом греется вода, во втором каменка. Такой вариант будет уместен если необходимо разнести эти две опции между собой.



Еще два варианта представлено на следующей картинке. В первом случае бак находится на самом верху. Во втором случае бак встроен сбоку.

Неплохой вариант печки с баком, когда бак установлен сбоку у печи. При этом внизу имеется кран для спуска воды. Бак можно сделать по одной стенке или по двум. А быть может кто-то сделает бак даже вокруг печи.

Вариантов как вы видите много. Получивший популярность из за того, что здесь все можно купить. Покупается бак труба, который и насаживается на дымоход, то есть на печь, а потом от него идет дымоход вверх.

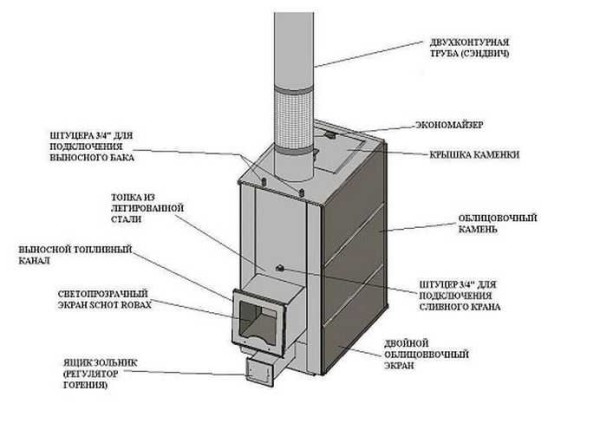

Ну и еще один весьма интересный вариант, когда бак ставится отдельно от печи. Замечателен этот вариант тем, что его можно использовать для печи которая первоначально вовсе была приспособлена не для бани. Кроме того, бак можно поставить поодаль от печки, что тоже большой плюс.

Мы скажем больше. Этот вариант со всеми подробностями рассмотрен у нас на сайте и вы можете посмотреть как и что делать с пошаговыми фото и подробными пояснениями. «Банная печь с баком».
 Что же, нам осталось еще раз повторить, что выбор остается за вами. И второе, о чем просто необходимо сказать, так это о том, что печку, по крайней мере бак, лучше делать из нержавейки. Ведь бак из «черного» железа будет сильно коррозировать, особенно во время нагрева и кипения воды, а значит вода будет грязная и мутная. Сами понимаете как не приятно мыться будет такой водой. Вот собственно и вся информация. С легким паром!

• Вперёд

Сделать водонагреватель на дровах – Новости Матери-Земли

Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.

Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.

Основы водонагревателя на дровяной печи

Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода… На ночь!

Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.

Танк: Местоположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить резервуар для воды от печи: вы можете отодвигать резервуар на два фута от дровяной горелки на каждый фут, который Y выше W.

Резервуар: Изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.

В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.

Переходник для бака-накопителя

Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers непосредственно в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.

Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)

Водонагреватель с топкой

Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик устанавливается в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.

Солнечное водонагревание

Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».

Это природный

Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт . . . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.

Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.

Водонагреватель на дровах нагревает воду бесплатно

Патриция Грин – Хороший горячий душ или ванна необходимы для хорошего самочувствия каждого человека. Душ или ванна в холодный день с бесплатной горячей водой из вашей дровяной печи, которая не тратит ископаемое топливо, теперь это роскошь, которая может сделать ваш день роскошным.

Дровяная печь для приготовления пищи с достаточно большой топкой, чтобы обогреть ваш дом, — это удивительно полезное оборудование. Он согревает вас, готовит обед, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, бак для горячей воды, медные трубы, клапаны и фитинги, и ваша дровяная кухонная плита может также нагревать всю воду для бытового потребления.

Базовая термосифонная система горячего водоснабжения имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной кухонной плиты для соединения с трубами, которые проходят до обычных 30–120 галлонов. бак для хранения горячей воды над плитой не менее чем на 18 дюймов, а в идеале разместить на втором этаже над плитой. Система подключена под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключена к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стене печи. Система также идеально дополняет солнечную горячую воду, нагревая воду в менее солнечную часть года. Если он установлен с переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы самостоятельно установить эту систему, вам потребуются базовые навыки сантехника и механики, приправленные авантюризмом, плюс умение пользоваться паяльной горелкой и некоторые сантехнические инструменты. Каждая система будет немного отличаться и потребует некоторого творческого мышления.

Установка горячего водоснабжения на четырехлетней кухонной плите Heartland в доме Сэнди и Луи Мейн, Пэришвилл, Нью-Йорк. Крупный план установки трубы.

Есть много преимуществ. Это действительно может обеспечить достаточное количество горячей воды для семьи. Если вам жарко, система может подавать около 20 галлонов воды температурой 120 градусов в час, но она может стать намного горячее. Он будет сохранять это тепло в течение 48 часов в надлежащим образом изолированном резервуаре, даже после того, как огонь погаснет. Так что даже если вы не используете дровяную печь постоянно, вы все равно будете принимать утренний душ.

Лучше всего, цена и окупаемость хорошие. Если вы установите его самостоятельно и сможете купить водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и манометры и 50 долларов за изоляцию труб и резервуаров. Допустим, ваш электрический водонагреватель обходится вам в мучительные 40 долларов в месяц, и вы живете в северном районе, где вы можете разогревать свою дровяную печь шесть месяцев в году. Суть в том, что 40 долларов в месяц x 6 равняется 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупите затраты и будете пользоваться бесплатной горячей водой, используя эту недорогую технологию строительства. (Прим. ред.: цены 2010 г.)

Подробная информация о системе

Хотя эта система горячего водоснабжения может быть установлена ​​в любой дровяной кухонной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который можно приобрести непосредственно у производителя. Самые безопасные, широко используемые и эффективные змеевики теплообменника изготавливаются из испытанной под давлением нержавеющей стали и имеют простую форму U или W для установки внутри топки. Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями. Вы также можете заказать клапан сброса давления (необходимость!), и кольцевую пилу с битой для сверления печи. Также доступны индивидуальные катушки. Стоимость от 170$ до 270$. (Смотрите в конце статьи). В неэлектрическом каталоге Lehman также есть рубашка с горячей водой, которая устанавливается в топку за 39 долларов.5, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Прим. ред.: цены 2010 г.)

После того, как вы измерили свою топку, решили, какой размер и форма змеевика лучше всего, и заказали ее, вам нужно будет найти или купить подходящий электрический или газовый водонагреватель. размер для ваших нужд. Если вы покупаете подержанный бак, убедитесь, что он не содержит ржавчины и водонепроницаем. Легкость, с которой фитинги и соединители могут быть сняты со старого водонагревателя, часто является хорошим показателем того, в каком состоянии он находится. термостат. Вы также можете использовать бак из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой бак водонагревателя. При размещении вашего резервуара помните следующее: вы можете перемещать резервуар на расстояние до двух футов от дровяной кухонной плиты за каждый фут над выходом змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия изнутри дровяной печи, через которые будут проходить резьбовые концы змеевика, которые будут уплотнены гайками, плоской шайбой и прокладкой.

В основном, горячая вода из змеевика выходит из печи и поднимается по 1″ медным трубам, чтобы попасть в бак через верхний элемент. (См. схему). Холодная вода возвращается из нижнего дренажного клапана вниз по 1-дюймовым трубам, чтобы снова войти в змеевик и снова нагреться. Трубы горячей воды проложены от 45 до 90-градусные углы и подключены к обычной сантехнике горячей воды на кухню и в ванную комнату. Чтобы облегчить поток, труба горячей воды должна подниматься вверх не менее чем на несколько футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два 45-градусных фитинга лучше, чем один на 90. / температурные предохранительные клапаны на выходе горячей воды рядом, но не слишком близко к дровяной кухонной печи и подключены к безопасному месту, например, к пятигаллонному ведру или к вашей канализационной системе. В резервуаре вы установите клапан регулирования температуры, настроенный на 120 градусов, а в самой высокой точке еще один предохранительный клапан температуры/давления, вакуумный предохранительный клапан и клапан для выпуска воздуха. Убедитесь, что вы соблюдаете правила сантехники.

Резервуар для воды находится над плитой Мэна на втором этаже и аккуратно спрятан в шкафу.

Решение проблем

Как правило, эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сработать предохранительный клапан, но по мере накопления креозота на змеевике эта проблема исчезнет. Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев внутри труб образуется известковый налет. С помощью сливных кранов можно хотя бы раз в сезон промывать трубы уксусом.

Креозот скапливается на внешней стороне змеевика, и его можно соскрести, чтобы обеспечить максимальную эффективность теплообмена. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет потреблять БТЕ из топки и сделает ваш огонь более прохладным.

В целях страхования вам может потребоваться использовать змеевик, сертифицированный для использования с вашей дровяной кухонной плитой.

Эта система может повлиять на сертификацию выбросов Агентства по охране окружающей среды, поскольку она отбирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, установленные на дымоходе, для решения проблемы.
