Первый ряд кирпичной кладки – подготовка фундамента, гидроизоляция, выведение углов по порядовке, кладка стены

Содержание

Кладка стен из кирпича: основы кирпичной кладки | 5domov.ru

Не каждый сумеет сложить стену со скоростью Уинстона Черчилля, каменщика-любителя, который укладывал кирпич в минуту и даже был приглашен вступить в члены Британского союза каменщиков (средняя скорость начинающего обычно вдвое меньше этого значения). Однако каждый, кто хочет, может строить прекрасные стены из кирпича.

Оглавление:

Работа эта нетрудная — кирпичи легкие, одинаковые, и поэтому спланировать работу и правильно сделать рисунок перевязки очень легко. От такой простейшей конструкции, как кирпичная стенка, можно перейти к сложным вещам: лестнице, например, или даже каменному мангалу, который делается из дешевых бетонных блоков и снаружи покрывается кирпичом. Наиболее популярна кладка отдельно стоящей кирпичной стенки, которая украшает сад и выделяет в нем игровую площадку или цветник.

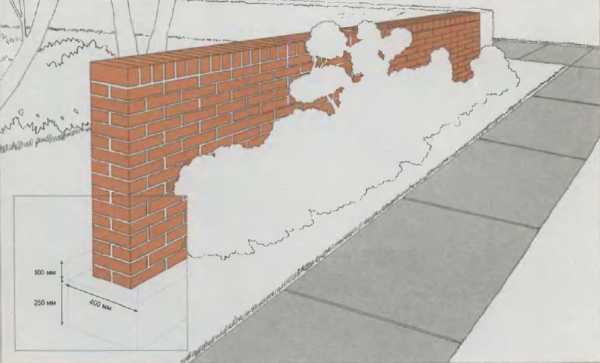

Ниже показаны методы постройки отдельно стоящей стены высотой 1,2 м на бетонном фундаменте неглубокого заложения. Планирование работы начинается с выбора места, задолго до укладки первого кирпича.

План кладки стены

Для постройки кирпичной стены прежде всего поинтересуйтесь местными строительными правилами и порядком проектирования и утверждения проекта. Обсудите ваш проект с соседями и (если сад вам не принадлежит) землевладельцем, чтобы быть уверенным, что на вас никто не подаст в суд, когда стенка уже будет готова.

Затем проверьте прочность грунта: прекрасно сложенная стена может перекоситься в болотистом или просто непрочном грунте. Особенно внимательно изучите место, где будет стоять стена. Особые трудности может представлять уклон местности, а также большие деревья с широкой и мощной корневой системой. Помните также, что фундамент должен быть на кирпич шире стены и он никак не должен попасть на чужую территорию или дорожку.

Теперь начертите подробный план стены. Чтобы избежать проблем с арматурой, не делайте стену выше 1,2 м, а длину можно выбрать до 6 м. Вы можете выбрать один из множества имеющихся рисунков перевязки, самый простой из которых — кладка только ложковыми рядами, когда вертикальные швы оказываются перекрытыми от ряда к ряду (именно таким способом сделана стена из этой статьи).

Когда решение о форме и размерах стены принято, рассчитайте количество необходимых материалов и привезите их все сразу на место. Для бетонного фундамента сечением 250 на 400 мм необходимо 0,1 куб. м. бетона на каждый метр длины. Для определения количества кирпичей умножьте длину стены на ее высоту и еще на два (так как в стене укладывается два кирпича). Таким образом, вы получаете площадь поверхности стены в квадратных метрах. Затем умножьте это число на 60 (число стандартных кирпичей в квадратном метре поверхности стены). Рассчитайте требуемое количество раствора из расчета 0,05 куб. м. на квадратный метр поверхности стены.

При заказе стройматериалов выберите кирпич, длина которого в два раза больше ширины, чтобы самый верхний ряд кирпичей, установленных на ребро, полностью перекрывал параллельные ложковые ряды. Убедитесь в том, что у поставщика есть достаточное количество кирпича, так как кирпичи часто бывают битыми и вы можете испортить несколько кирпичей, раскалывая их при необходимости.

По окончании укладки бетона в фундамент подождите день-два до начала кладки, чтобы бетон затвердел. Во время работы складывайте кирпич в удобном для работы месте; здесь же должно находиться ведро с водой или шланг, чтобы мыть кельму и уровень. Готовую стену намочите и держите влажной несколько дней для выдерживания раствора. Примерно через две недели удалите выцвет, который мог образоваться на стене.

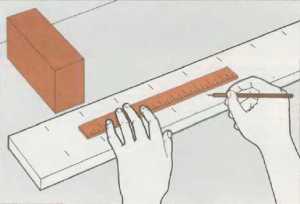

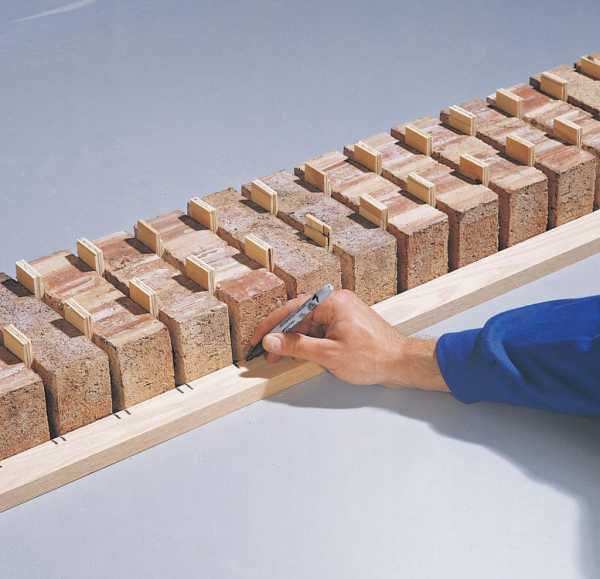

Изготовление порядовки своими руками

Для контроля высоты рядов кладки в любой кирпичной конструкции удобно пользоваться измерительной рейкой, называемой порядовкой. Ее вы можете сделать самостоятельно. Выберите рейку длиной, равной планируемой высоте стены. Несмываемым карандашом, применяемым в прачечных, или обычной шариковой ручкой нанесите линию у одного конца рейки, указывающую верх первого ряда кирпичей. Она должна быть на расстоянии от конца рейки, равном толщине кирпича плюс толщина слоя раствора 10 мм. Аналогично нанесите метки, обозначающие высоту всех рядов стенки. При кладке установите рейку для контроля высоты рядов кирпича.

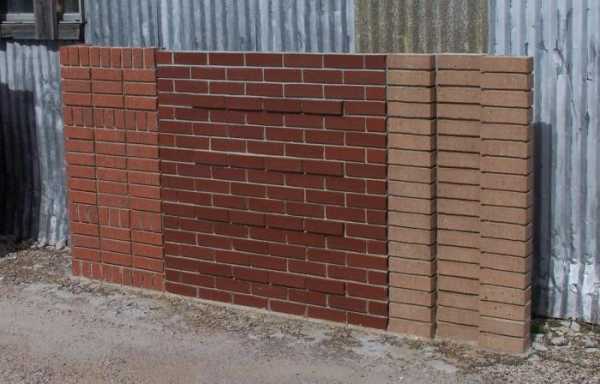

Конструкция кирпичной стены

Показанная здесь кирпичная стена представляет собой сочетание нескольких простых конструкций. Как и все стены, она опирается на фундамент — в данном случае ленточный бетонный глубиной 250 мм и шириной 400 мм. Верх фундамента находится на 100 мм ниже уровня грунта, для того чтобы рядом со стеной можно было уложить грунт и сажать растения. Некоторые стены состоят из одного ряда кирпича; для повышения прочности и лучших пропорций эта стена состоит из двух параллельных рядов кирпича, разделенных узким воздушным промежутком и связанных металлическими полосами. Оба ряда ложковые, то есть кирпичи укладываются торец к торцу со швами толщиной 10 мм. Верхний тычковый ряд кирпичей, уложенных на ребро, связывает оба ряда вместе.

Разметка кладки

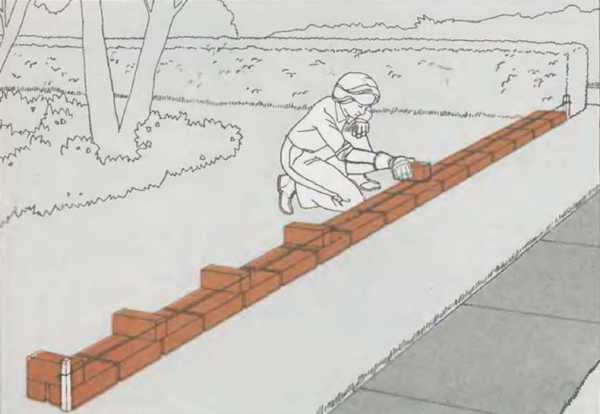

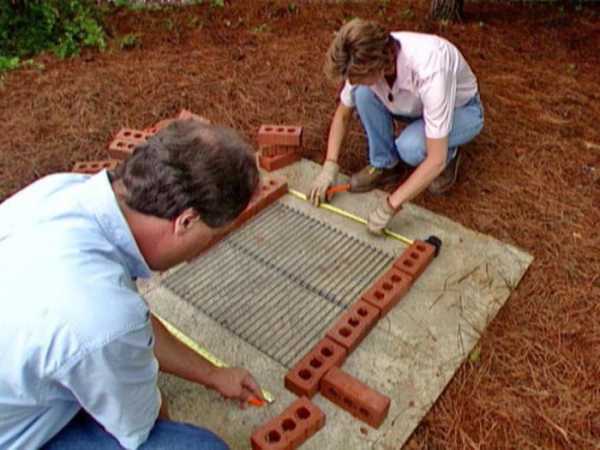

Проверочная кладка первых двух рядов

Разметьте линию наружной поверхности стены, воспользовавшись в качестве горизонтальной опорной линии стеной вашего дома, дорожкой или красной линией. Забейте колья на концах этой линии и протяните между ними шнур. Затем положите на грунт по шнуру первый лицевой (передний) ряд кирпичей с зазорами между ними 10 мм. При необходимости передвиньте колья так, чтобы между ними точно уместилось целое число кирпичей.

Уложите внутренний (задний) ряд кирпичей с зазором между ним и передним рядом 10 мм. После укладки нескольких кирпичей положите один кирпич на ребро поперек параллельных рядов. Если он не укладывается точно на оба ряда, измените зазор между ними. Полностью выложите два ряда кирпичей, проверяя зазоры.

Фундамент

Устройство и разметка фундамента

Отметьте песком на грунте опорную линию, соответствующую лицевой поверхности стены, и используйте ее для копки траншеи глубиной около 360 мм. Траншея должна быть в два раза шире стены, то есть шире на ширину кирпича со всех сторон стены. В этой стене используются кирпичи шириной чуть более 100 мм, поэтому траншея должна выступать за опорную линию на 100 мм вперед и на 300 мм назад и иметь ширину около 400 мм. Приготовьте бетонную смесь и уложите ее в траншею так, чтобы фундамент получился на 100 мм ниже уровня грунта. При окончательном выравнивании поверхности бетона слегка (не более, чем на 6 мм) опустите ее края, чтобы стекала влага. И наконец отбейте мелом опорную линию на расстоянии 100 мм от передней границы фундамента

(ниже).

Кладка маячных рядов на торцах стены

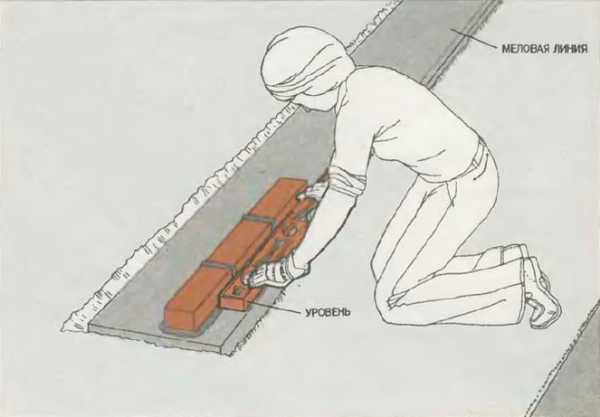

1. Установка первых кирпичей наружной версты (лицевого ряда)

Смочите из шланга приблизительно 25 кирпичей и дайте испариться поверхностной влаге. (Всегда проделывайте эту процедуру перед кладкой кирпичей.) Приготовьте 0,01 кубометра раствора. Уберите грунт с поверхности фундамента, смочите водой около метра его длины и подождите, пока испарится влага с поверхности. Положите полосу раствора рядом с отбитой мелом линией, затем установите на раствор три кирпича. (ниже на изображении) Эти кирпичи будут началом угла или края стены.

Тщательно выверьте положение этих трех кирпичей относительно меловой линии, а также по высоте относительно фундамента (10 мм). Для этого можно воспользоваться уровнем и порядовкой. Проверяйте порядовкой высоту каждого кирпича при кладке последующих рядов.

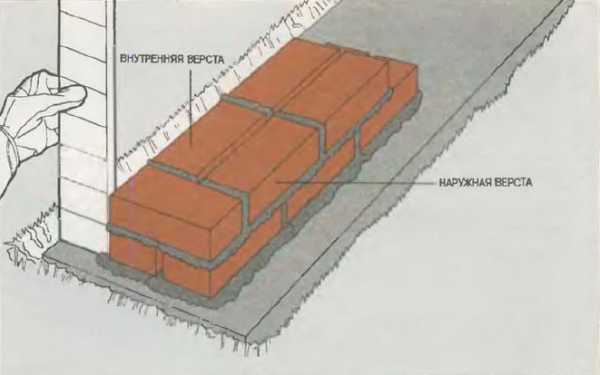

2. Кладка внутренней версты (внутреннего ряда)

Уложите полосу раствора параллельно трем кирпичам, которые вы уложили в наружный ряд, не доходя до них приблизительно на 10 мм. Установите кирпич в конце полосы раствора на расстоянии 10 мм от первого кирпича лицевого ряда или на расстоянии, определенном при проверочной кладке. Положите еще два кирпича. С помощью уровня выровняйте ряд трех кирпичей, обеспечив расположение поверхностей кирпичей обоих рядов в одной горизонтальной плоскости.

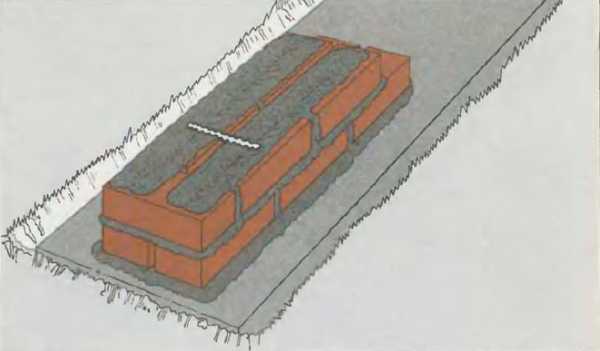

Положите второй ряд лицевой и внутренней версты, начав кладку с тычкового кирпича. (Каждый второй ряд начинается с крайнего тычкового кирпича). Положите по два кирпича ложковых рядов так, чтобы образовалась ступенька между первым и вторым рядами кладки.

3. Укладка первых металлических полосок

Металлические полоски в форме гармошки для связи рядов укладываются вдоль всей стены на каждый второй ряд. Положите слой раствора на второй ряд и уложите в него полоски на расстоянии около 450 мм, придавливая их концом кельмы. Затем положите на полоски два ложка, которые будут начинать третий ряд лицевой и внутренней версты.

Связи между рядами кирпича в стене

Металлические полоски, установленные с регулярными интервалами в стену толщиной в кирпич, удерживают оба ряда и, таким образом, повышают прочность конструкции. Такие полоски не нужны, если кладка ведется с перевязкой тычковыми рядами, однако при кладке показанной здесь стены, состоящей только из ложковых рядов (она красивее), тычковые кирпичи имеются только на торцах, и поэтому нужно связать ряды внутренней и наружной версты.

Для предотвращения коррозии связи для стен обычно изготавливают из оцинкованной стали. Они выпускаются разных форм. Выпускаются связи из полосок, изогнутых в виде гармошки (выше), из проволоки в форме бабочки или буквы Z, стальные полоски, согнутые в середине пополам и на концах раздвоенные в форме рыбьего хвоста.

Связи нужно устанавливать в стену с регулярными интервалами 450 мм по горизонтали (каждый второй кирпич ложкового ряда) и 150 мм по вертикали (через ряд). Кладите связи на расстоянии четверти кирпича от торца, а не в середине прямо над вертикальными стыками, причем связи в верхнем ряду не должны располагаться над связями нижнего ряда.

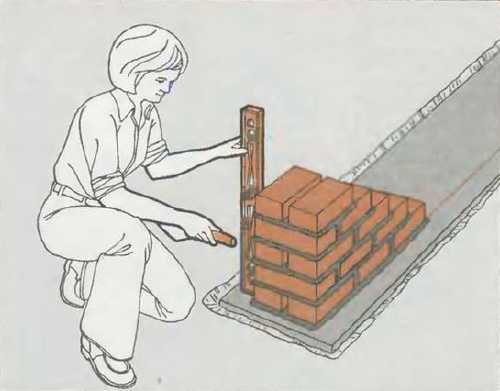

4. Окончание кладки первого края кирпичей

Положите пять рядов передней и задней версты, устанавливая связи между четвертым и пятым рядами. Торец должен быть ступенчатым с шириной ступени, равной ширине кирпича. Проверяйте кладку уровнем. Обнаружив выступающий кирпич, постучите по уровню концом ручки кельмы, чтобы кирпич встал на место. Если кирпич оказался слишком глубоко в стене, подбейте его вперед. На мелкие неточности не обращайте внимания, исправляйте только если они достаточно грубые.

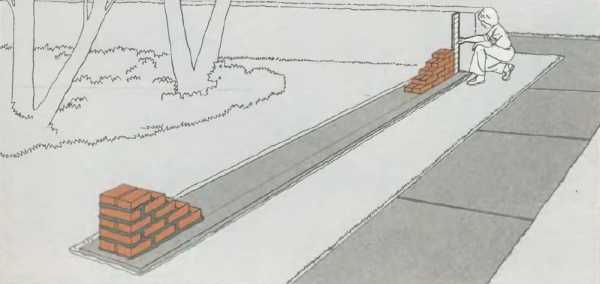

5. Кладка второго края

На противоположном конце фундамента повторите действия по пунктам с 1 по 4, чтобы получился торец из пяти рядов. На этой стадии особенно важно тщательно проверять кладку уровнем и порядовкой. Два торца должны быть полностью одинаковыми, так как в противном случае стена будет неустойчивой и единственной возможностью исправить проблему будет разборка стены.

Кладка рядов кирпичей между краями стены

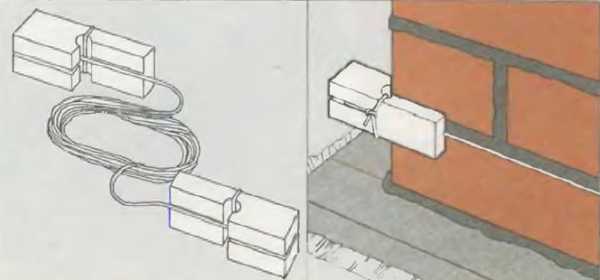

1. Причальный шнур

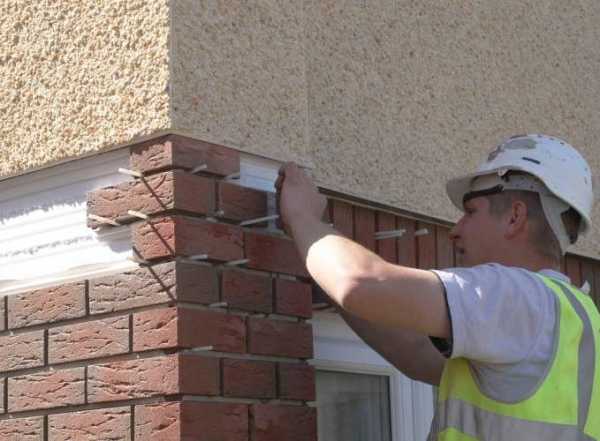

При кладке кирпичей между краями стены пользуйтесь причальным шнуром — устройством, состоящим из двух деревянных или пластмассовых колодочек, к которым прикреплен шнур. Если вы не купили такие колодочки в магазине, сделайте их самостоятельно. Привяжите к колодочке н&йлоновый или другой синтетический шнур, вставив его в канавку.

Зацепите колодочки за крайний кирпич первого ряда, выровняв шнур точно по верхней кромке кирпича. Протяните шнур к другому концу стены, прикрепите его ко второй колодочке и зацепите колодочку за кирпич первого ряда. Выровняйте шнур по кромке первого кирпича.

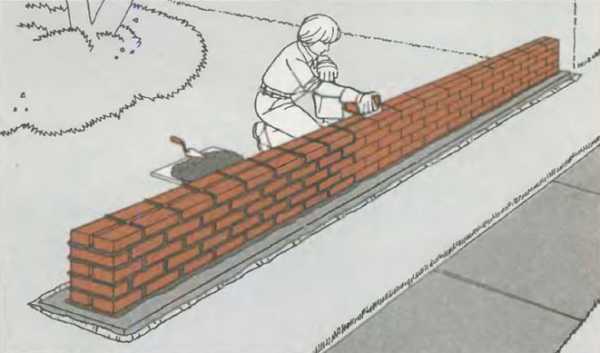

2. Кладка ряда кирпичей между торцами стены

Выложите первый наружный верстовой ряд между краями стены по шнуру, который должен располагаться на уровне кромок кирпичей и на расстоянии одного — двух миллиметров от поверхности стенки. Кладку ведите с двух сторон и в центре положите замыкающий кирпич, на оба торца которого нанесен слой раствора. Затем выложите первый внутренний ряд по шнуру, установленному с внутренней стороны стены.

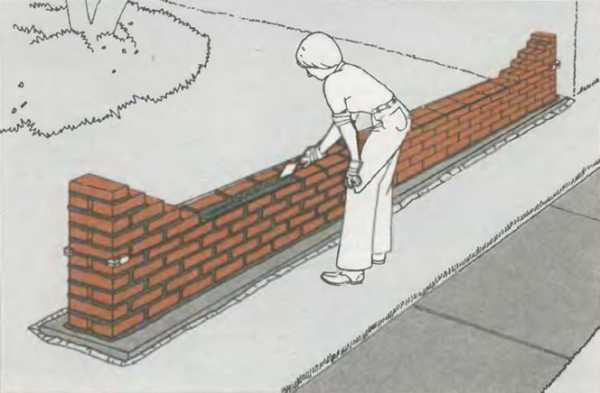

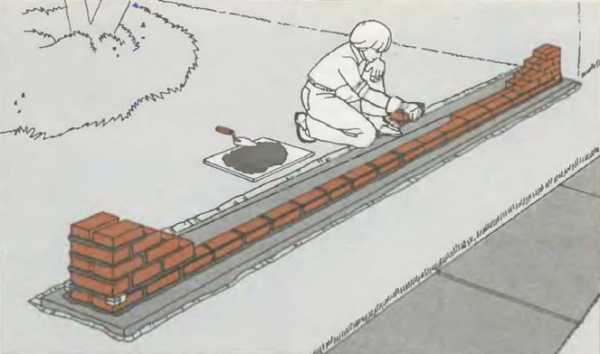

3. Кладка до верха торцов стены

Кладку всегда ведите от торцов к центру и таким образом уложите следующие четыре ряда кирпичей наружной и внутренней версты. После кладки каждого ряда перемещайте шнуры на один ряд вверх. На второй и четвертый ряды укладывайте полосы перевязки рядов с интервалом 450 мм между ними. После установки замыкающих кирпичей в последнем ряду стена будет иметь высоту приблизительно 375 мм — точная высота зависит от размера кирпичей. Если эта высота достаточная, уложите сверху замыкающий ряд на ребро и заполните швы между кирпичами верхнего ряда раствором.

4. Продолжение кирпичной кладки

Если вы хотите построить более высокую стену, сделайте новые края из пяти рядов и затем выкладывайте ряды между ними от торцов к центру стены. Как и прежде, при кладке крайних маячных кирпичей проверяйте их высоту порядовкой, и ряды между крайними кирпичами выкладывайте по шнуру. Следующие пять рядов дадут общую высоту стены около 750 мм. Уложив еще пять рядов, вы получите высоту 1,125 м. Еще один ряд кирпичей — и вы получите стену высотой 1,2 м.

Кладка верхнего ряда кирпичей

1. Планирование работы

 После того как вы сложили стену нужной высоты, вам осталось уложить завершающий ряд из тычковых кирпичей, поставленных на ребро. Вначале уложите этот ряд всухую с зазорами между кирпичами 10 мм. Если последний кирпич выступает за пределы стены на 1—2 см, соответственно измените зазоры между кирпичами по всей стене. Если кирпич выступает больше, чем на 2 см, уберите последний кирпич, измерьте расстояние от предпоследнего кирпича до края стены и отнимите 10 мм на шов. Затем расколите последний кирпич по длине для получения куска данного размера. Проверьте, помещается ли расколотый кирпич, затем снимите проверочный ряд.

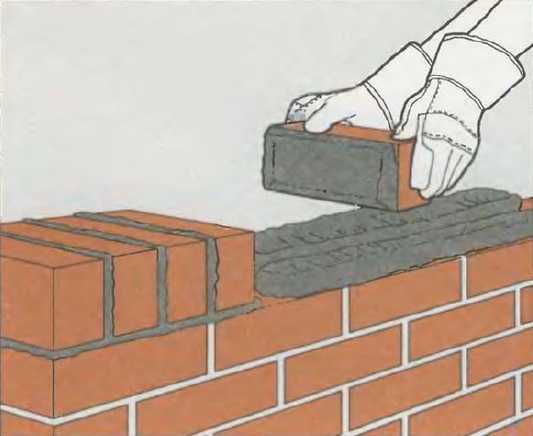

2. Кладка кирпичей

Приготовьте немного раствора для последнего ряда. На одном из концов стены положите раствор, перекрывая оба ряда, и уложите первый кирпич. Затем нанесите достаточное количество раствора на широкую грань второго кирпича и уложите этот кирпич. Продолжайте кладку, проверяя размер швов, который должен соответствовать величине, определенной при проверочной кладке ряда. Поскольку при кладке кирпичей на ребро размер трех кирпичей будет приблизительно соответствовать длине кирпича, некоторые швы окажутся без перевязки, однако на прочность стены это сильно не повлияет. Если вы раскалывали кирпич, уложите его не на край, а рядом с третьим или четвертым кирпичом от края стены.

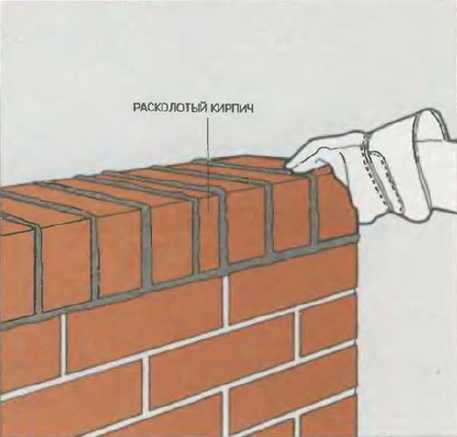

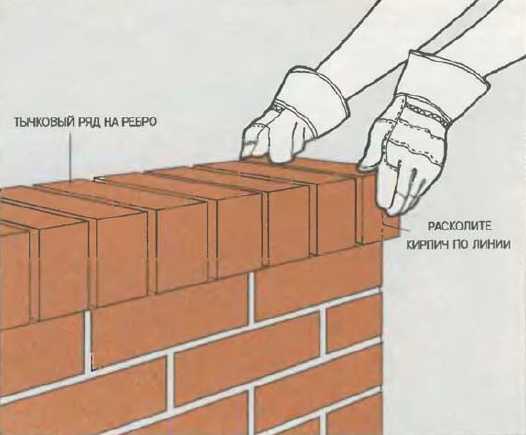

3. Завершение кирпичной кладки

Установите расколотый кирпич, как показано на рисунке, чтобы он был не слишком заметен, затем положите остальные кирпичи верхнего ряда. Последний кирпич подержите несколько минут, чтобы раствор схватился. Затем проверьте уровнем положение всех кирпичей ряда.

Кладка стены с углами (П-образной стены)

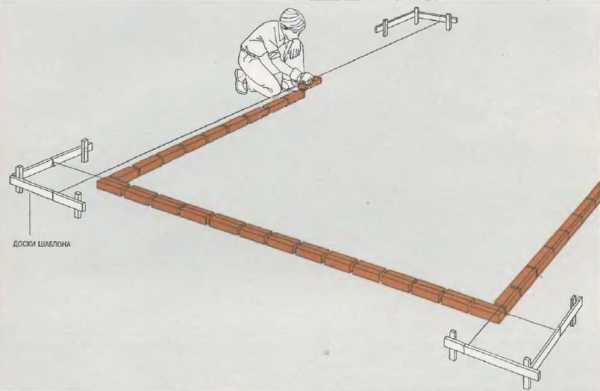

1. Планирование стены

Определите форму стены и установите маячную линию для фасадной стены. Затем по правилам для прямой стены выложите всухую лицевой ряд для этой части стены. Положите временно угловые кирпичи под прямыми углами к фасадной части стены, пользуясь стальным угольником.

Так же, как и при устройстве фундамента, установите угловые шаблоны в углах и на концах стены, затем натяните шнур вровень с кромкой кирпичей лицевого ряда и два шнура под прямым углом к нему. Проверьте отвесом точки пересечения шнуров, которые должны находиться точно в местах, которые будут углами. При необходимости откорректируйте положение шнуров. Затем с помощью отвеса определите на шнурах точки углов стены и краев фундамента, которые должны выступать за край Стены на половину ее ширины, и отметьте их мелом или цветной ниткой. Уложите всухую ряд кирпичей боковых частей стены с точными зазорами между кирпичами (выше). Затем снимите шнуры и отметьте на грунте линию копки траншеи, посыпая песок вдоль шнуров. Отметьте положение шнуров на шаблонах и снимите шнуры.

2. Разметка фундамента

Выкопайте траншею и уложите в нее бетон так, чтобы его поверхность была на 100 мм ниже уровня грунта. Оставьте бетон для затвердения на ночь, затем снова натяните шнуры на шаблоны и с помощью отвеса отметьте на фундаменте углы (ниже) и концы стены. Натрите мелом шнур и отбейте линии между отмеченными точками, по которым будете выкладывать ряды наружной версты.

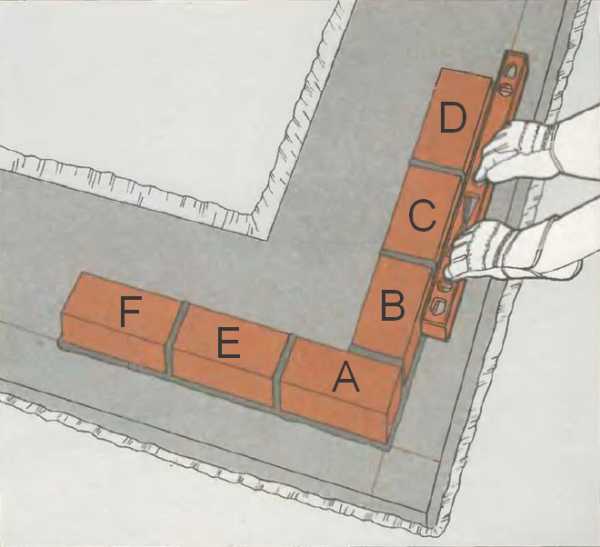

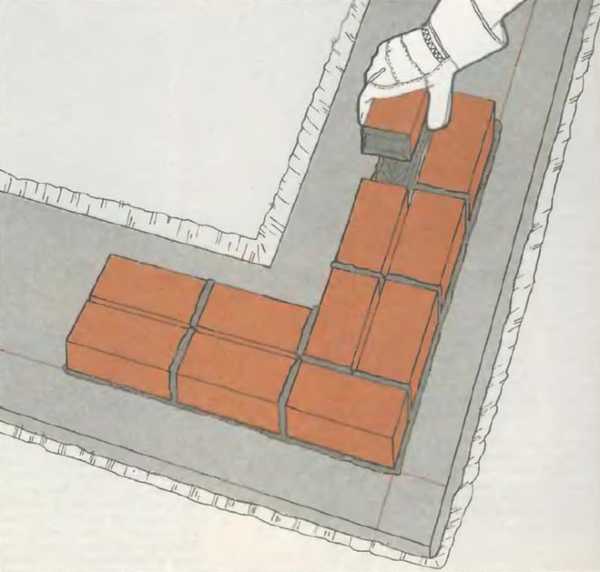

3. Кладка угла

Уложите на фундамент полосы раствора в одном из углов вровень с меловыми линиями. Положите кирпич А (ниже) в угол, затем нанесите раствор на торец кирпича В и положите его под прямым углом к кирпичу А (пользуйтесь стальным угольником). Положите еще четыре кирпича в порядке С, D, Е и F, проверяя их положение относительно меловой линии уровнем.

4. Кладка внутреннего верстового ряда

Положите полосы раствора рядом с наружным рядом кирпичей и уложите первые три кирпича внутреннего ряда (ниже) на достаточном расстоянии от кирпичей лицевого ряда, чтобы они хорошо перекрывались тычковыми кирпичами последнего ряда. Кирпичи внутреннего ряда должны располагаться параллельно кирпичам внешнего ряда и также образовывать прямой угол. Высоту кирпичей проверяйте порядовкой.

5. Завершение кладки углов

При кладке угла одновреыенно устанавливайте кирпичи наружного и внутреннего рядов. Сложите таких образом ступенчатый угол из пяти рядов. Затем сложите угол на протнвоположноы конце стены, а также торцы или, если стена будет только с одних углом, сложите только торцы. Натяните шнур между углами или между углом и торцом стены и положите кирпичи по шнуру. Если вы собрались строить стену высотой более пяти рядов, снова сложите углы и торцы, затем укладывайте ряды кирпича между ними, пока не достигнете нужной высоты.

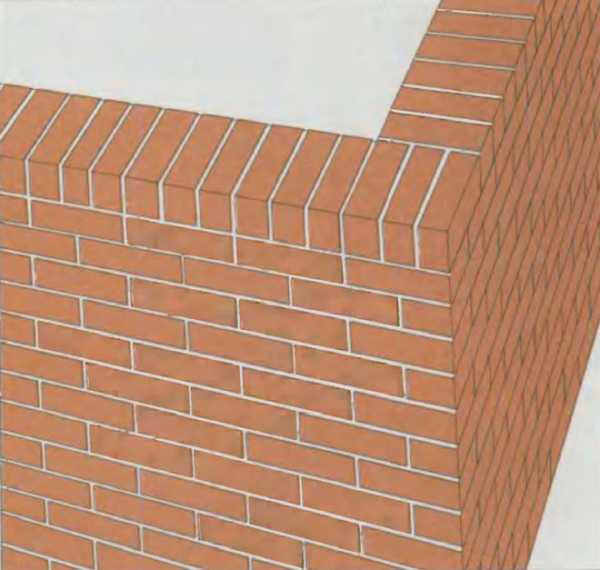

6. Кладка последнего ряда кирпичей

Уложите всухую кирпичи верхнего ряда, начиная от фронтального угла. Если нужно, расколите один кирпич вдоль. Уложите этот ряд на раствор так же, как и для стены без углов. Расколотый кирпич поставьте возле третьего или четвертого кирпича от края. Затем положите на ребро кирпичи боковых частей стены, как показано внизу. По окончании кладки накройте стену пленкой и выдержите раствор несколько недель. Затем удалите с кирпичей выцвет и следы раствора.

Кладка стен из кирпича: основы кирпичной кладки

5 (100%) 1 vote


5domov.ru

приготовление раствора, толщина шва и кирпичной кладки,

Статья научит вас правильно класть кирпич в кирпичную кладку своими руками несколькими способами, а также поведает о нюансах приготовления раствора и поделится секретами всех подготовительных работ.

При том или ином способе укладки кирпича важно учитывать такие характеристики как пластичность раствора для кладки, влажность кирпича, время года проведения работ.

Необходимые инструменты и материалы для кирпичной кладки

Прежде всего, для того, чтобы класть кирпичную кладку нам понадобится сам кирпич. Кроме этого строительного материала также понадобятся:

  • цемент;
  • просеянный песок;
  • моющее средство;
  • вода.

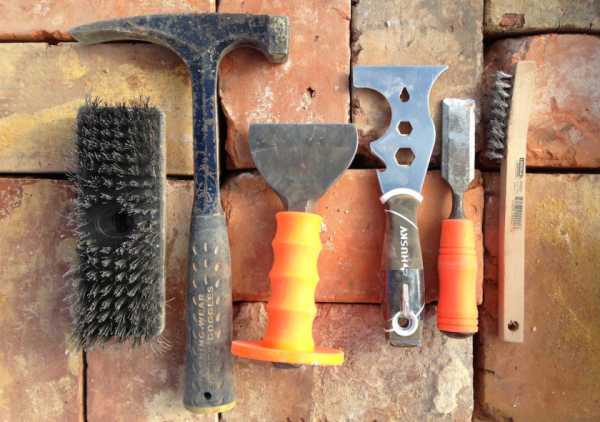

Инструменты:

  • сетка из металла для просеивания песка;
  • большая или средняя емкость для замешивания раствора;
  • лопата;
  • мастерок;
  • толстая леска;
  • молоток;
  • отвес;
  • строительный угольник.

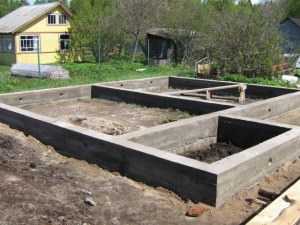

Фундамент в ноль

Убедитесь, что поверхность фундамента идеально горизонтальная (выведена в ноль)

Это первый этап кладки, который можно назвать подготовительным. Фундамент необходимо изолировать от кладки с помощью рубероида. Именно это и станет надежной гидроизоляцией. Рубероид следует нарезать и уложить таким образом, чтобы он полностью накрывал фундамент сверху.

К важным подготовительным этапам также можно отнести обязательно просеивание песка. Иначе мелкие камешки и глина, в большом количестве содержащиеся в любом песке, будут сильно мешать в процессе работы.

Приготовление раствора

Песок и цемент (марка 500) чаще всего берутся в пропорции 4:1. Для одного метра кирпичной кладки понадобится около 50 кирпичей. Их средний размер: 5*12, 5*25 см. Если кладка идет в один кирпич, то расход увеличится до 100 кирпичей, следовательно, понадобится больше раствора.

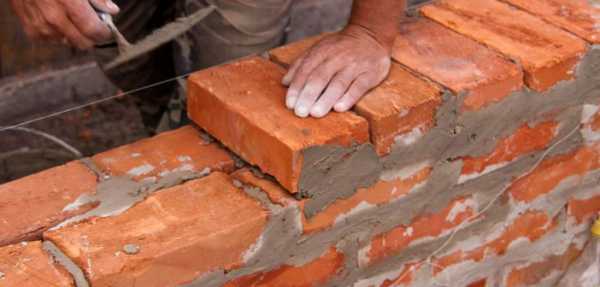

Как правильно класть кирпичную кладку своими руками

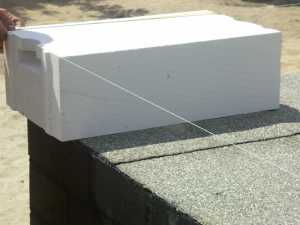

Шнур-причалка позволит следить за ровностью вашей кирпичной кладки

Общая информация:

  • Начинать кладку стен надо с углов. Для начала берется два кирпича, которые помещаются под прямым углом на фундамент. Специальный строительный треугольник поможет измерить точность прямого угла. В точку кирпичей следует положить следующие. На получившуюся кладку из четырех кирпичей на угол кладется еще пара кирпичей. Это делается для того, чтобы следующий ряд перекрывал предыдущий. После того, как стена поднята на три кирпича, необходимо переключиться на другой угол. Все описанные выше операции вновь повторить;
  • При кладке кирпича обязательно надо использовать порядовку кирпичной кладки и натягивать причалки. Они будут ориентиром в обеспечении ровности горизонтальных рядов. Шнур располагается через каждые пять метров. Он не должен провисать. Прочтите также про порядовку.
  • Есть однорядная и многорядная последовательность укладки кирпичей. При однорядной кладке сначала делается кладка наружной стены, потом внутренней, затем укладка забутки (см. следующий рисунок). При многорядной кладке кирпичи укладываются смешанным или ступенчатым образом; Толщина многорядной кирпичной кладки соответственно больше даже двух однорядных.
  • Очень важно в процессе кладки обеспечить доступность раствора и кирпича. Тогда можно будет не суетиться, и работать спокойно. Такой подход обеспечит повышенную производительность;
Термины применимые к кирпичной кладке

Согласно СНиП: Толщина горизонтальных швов кирпичной кладки и камней правильной формы должна составлять 12 мм, а вертикальных швов – 10 мм.

Кирпичная кладка стен вприсык

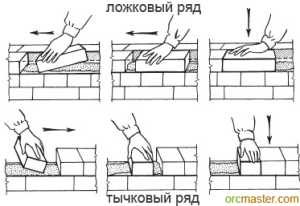

Кладка вприсык ложкового и тычкового рядов

Раствор наносится равномерным слоем, у края стенки оставляется небольшая гряда, чтобы была возможность заполнить вертикальные швы.

Для ложкового ряда раствор наносится с 2-2.5 см отступлением от стены, раскладка раствора – около 7-8 см. Нанесение раствора для тычкового ряда происходит с раскладкой на 20-22 см, толщина раствора на середине около 2.5-3 см.

Технология кладки кирпича вприсык:

  1. Каменщик берет два кирпича.
  2. Кладет их плашмя (под углом) на расстояние порядка 10 см от уже уложенных кирпичей.
  3. Постепенно каменщик поворачивается и подтягивает кирпичи к уже уложенным.
  4. При этом перед передним ребром будет грядка раствора, которая заполнит горизонтальные и вертикальные швы.

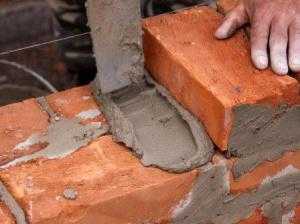

Кирпичная кладка стен вприжым

Кладка вприжим

Для данного вида кирпичной кладки рекомендуется подготовить жесткий раствор. Он будет разравниваться сразу на несколько кирпичей. Приблизительно на три ложковых и пять тычковых. Отступ от стены предполагается в 10-15 см.

Технология кладки вприжим:

  1. Итак, в одну руку каменщик берет кирпич, другой разравнивает раствор.
  2. Небольшую часть раствора он подгребает и прижимает мастерком к ребру установленного кирпича.
  3. Новый кирпич кладется и немного подвигается к уже установленному.
  4. Лишний раствор убирается.

Этот вид кладки является довольно трудоемким, но считается одним из самых прочных.

Кладка с подрезкой

При полном заполнении швов и их последующей расшивки используется именно этот способ кладки.

  1. Раствор укладывается с отступом в 10-15 см, кирпич же укладывается также как в типе вприсык.
  2. Излишки раствора убирается оперативно быстро.

Тут уже не рекомендуется использовать жесткий раствор. Его лучше сделать пластичным, чтобы был легче сразу убрать при установке кирпича. Сложность данного метода в том, что он сочетание в себе кладку вприсык и вприжим.

Кладка вполуприсык

Метод вполуприсык хорошо подходит для забутовой кирпичной кладвки

В данном случае раствор наносится между внутренней и наружной верстой кладки. После этого раствор разравнивается, и укладка кирпичей происходит в забутку.

Можно производить кладку одновременно двух кирпичей. Забор ребром кирпичей раствора происходит на расстоянии 8 см от уже уложенных кирпичей. После забора они прижимаются к уже установленным кирпичам.

Если вертикальные швы еще не заполнены достаточно, то полное заполнение произойдет после укладки следующих рядов. Поперечные швы сразу следует полностью заполнять.

При укладке кирпича избегайте:

  1. Отклонения вертикали. Кладка не должна выпирать в центр, также стена не должна уходить вертикально в левую или правую сторону;
  2. Слабой перевязки. Кирпичи каждого ряда должны быть хорошо перевязаны элементом верхнего ряда. Если вертикальные швы будут совпадать с соседними швами по высоте, то это резко снизит прочность кладки;
  3. Плохо заполненных швов. Часто возникают из-за спешки. Чтобы кладка была прочной и теплой, торопиться не стоит;
  4. Грязной кладки. Работа должна быть выполнена чисто и аккуратно;

Работа профессионального каменщика в современном мире строительства ценится очень дорого. Но даже непрофессионалу под силу выложить кирпич самому. Важно разобраться в процессе кирпичной кладки, а также делать все аккуратно и на совесть. Когда работа делается для себя, то она, непременно, спорится.

orcmaster.com

Системы перевязки кирпичной кладки - Ваш надёжный дом

Для того чтобы стена возводимого дома обладала необходимой прочностью и уложенные камни под действием нагрузок не смещались, кирпичную кладку выполняют с применением различных систем перевязки швов. Смысл перевязки состоит в том, чтобы вертикальные швы кладки были перекрыты (перевязаны) камнями через каждый ряд кладки. Это достигается, например чередованием ложковых (длинная сторона кирпича) и тычковых (короткая сторона кирпича) рядов.

Однорядная система перевязки кирпичной кладки

Однорядная или цепная система перевязки это чередование тычковых и ложковых рядов кирпичной кладки. (рис.1). Первый ряд (нижний)укладывают тычками, второй – ложками и так далее чередуют тычки с ложками. Если посмотреть рис.1, можно увидеть, что поперечные швы при этом будут сдвинуты относительно друг друга на ¼ кирпича, а продольные швы сдвинуты — на 1/2 кирпича. Вертикальные швы нижнего ряда перекрываются кирпичами верхнего ряда кладки.

            Толщина наружных стен обычно выкладывается кратной целому кирпичу или 1\2 кирпича. Таким образом, толщина стены бывает в 1, 1.5, 2 или 2.5 кирпича. Пример для каждого случая показан на рис.1.

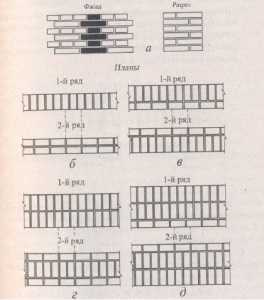

Однорядная система перевязки
а – фасад и разрез стены в 1.5 кирпича; б – стена в 1 кирпич; в – стена в 1.5 кирпича; г – стена в 2 кирпича; д – стена в 2.5 кирпича



Тычковыми рядами также обычно завершают обрезы столбов и стен, тычками выкладывают пояски и карнизы, а также места, на которые опираются плиты перекрытия и плиты балконов.



Выкладка углов при однорядной системе перевязки кирпичной кладки

При толщине стены в два кирпича, выкладку углов в первом ряду начинают с трехчетвертки, уложенной ложком. Второй ряд выполняют следующим образом: наружную и внутреннею версты – ложком; ряд между верстами – тычком.

При толщине стены в два с половиной кирпича угол в первом ряду также начинают с укладки двух трехчетверок, а затем продолжают кладку тычком. Второй ряд начинают с ложкового ряда, а для перевязки внутренней версты используют четверки кирпичей. (рис.2).

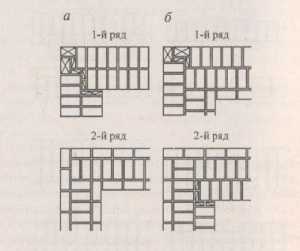

Кладка прямых углов
а – стены в 2 кирпича; б – стены в 2.5 кирпича

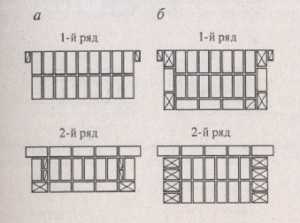

Кладка простенков при однорядной системе перевязки кирпичной кладки

            Участки стен между проемами или простенки начинают укладывать с тычкового ряда. В местах четвертей укладывают четвертки кирпичей. Второй ряд при любой толщине стенначинают укладывать с ложкового ряда. Перевязку обеспечивают неполномерные кирпичи – четвертки и трехчетвертки. (рис.3).

Кладка простенков
а – толщиной в 2 кирпича; б – толщиной в 2.5 кирпича

Вертикальное ограничение стен при однорядной системе перевязки кирпичной кладки

Кладку вертикальных ограничений стен выполняют следующим образом. Наружная верста первого ряда укладывается тычком. Перевязку в торцевой части обеспечивают выкладкой трехчетверток, которые кладут отколотой плоскостью внутрь стены (рис.4).

Кладка вертикальных ограничений стен
а – 1.5 кирпича; б – 2 кирпича



Примыкание стен при однорядной системе перевязки кирпичной кладки

Для обеспечения перевязки кирпичной кладки примыкание стен выкладывают таким образом, чтобы наружная верста одной стены была тычковая, а другой — ложковая. Количество трехчетверток будет определяеться толщиной примыкающей стены (рис.5).

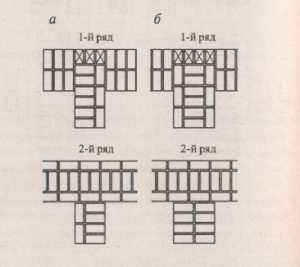

Кладка примыкания стен
а – толщиной в 2 и 1.5 кирпича; толщиной в 2 кирпича



Пересечение стен при однорядной системе перевязки кирпичной  кладки

            Пересечение стен выкладывают попеременно. При толщине стены в полтора кирпича, если первый ряд выложен как «ложок – тычок», то второй ряд выкладывается как «тычок – ложок» и так далее. При толщине стены в два кирпича перевязка кирпичной кладки осуществляется аналогичным образом (рис.6).

Кладка пересечения стен
а – в 1.5 кирпича; б – в 2 кирпича



Дымовые и вентиляционные каналы при однорядной системе перевязки кирпичной кладки

Дымовые каналы и венканалы размещаются во внутренних стенах здания. Дымоходы выкладывают только из керамического кирпича, а венканалы — и из силикатного. Сечение каналов бывает размером 140*140 или 270*140 мм. Для правильной кладки каналов применяют шаблон – доску с вырезами, которые соответствуют размерам каналов на стене. Кладку перевязывают за счет половинок и трехчетверток кирпича (рис.7).

Кладка дымовых и вентиляционных каналов
а – в стенах толщиной в 1.5 кирпича; б – в стенах толщиной в 2 кирпича

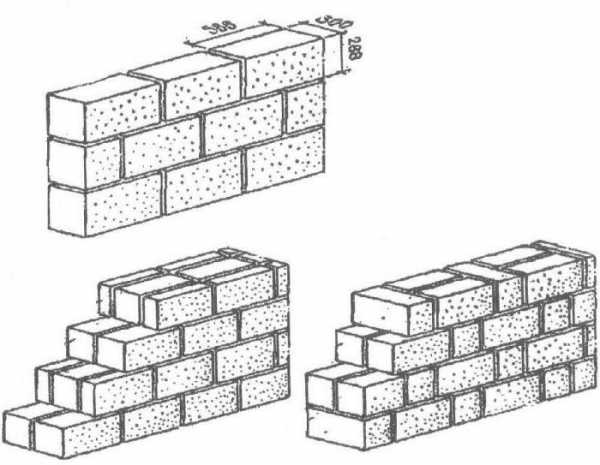

Многорядная система перевязки кирпичной кладки



            Многорядной перевязка называется потому, что тычковые ряды укладываются через несколько ложковых рядов.

При кладке из одинарного кирпича (65 мм) — один тычковый ряд укладывается на 6 рядов кирпичной кладки, из утолщенного кирпича (88 мм) — один тычковый ряд на 5 рядов кирпичной кладки.
Кирпичную кладку по многорядной системе перевязки швов необходимо выполнять по следующим правилам:

  • нижний ряд укладывают тычками;
  • второй ряд укладывают также как и при однорядной системе перевязки;
  • последующие, 3, 4, 5 и 6-й ряды выкладывают ложками с перевязкой в полкирпича кирпича независимо от толщины стены;
  • продольные вертикальные швы по ширине стены на высоту пяти рядов не перевязывают;
  • ряды кирпича в уровне обрезов столбов и стен, в поясках и карнизах, в местах, на которые опираются плиты перекрытий и плиты балконов, укладывают тычками.

Укладка прямых углов стен при многорядной системе перевязки кирпичной кладки(рис.8)

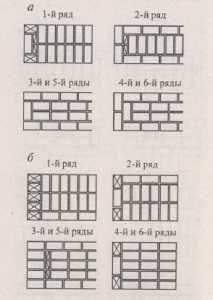

Кладка углов
а – стен толщиной в 2 кирпича; б – стен толщиной в 2.5 кирпича





Кладка простенков (рис.9)

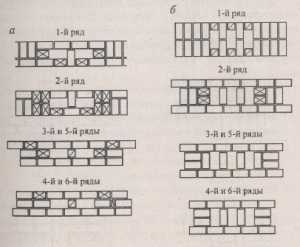

Кладка простенков
а – с четным числом кирпичей; б – с нечетным числом кирпичей





Кладка вертикальных ограничений (рис.10)

Кладка вертикальных ограничений стен
а – в 2 кирпича; б – в 2.5 кирпича





Кладка примыкания стен (рис.11)

Кладка примыкания стен
а – толщиной в 2 и 1.5 кирпича; б – толщиной 2.5 и 1.5 кирпича

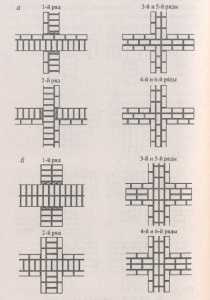

Кладка пересечения стен (рис.12)

Кладка пересечения стен
а – в 1.5 кирпича; б – в 2 кирпича





Кладка дымоходов и венканалов (рис.13)

Кладка дымоходов и вентиляционных каналов
а – в стенах толщиной в 1.5 кирпича; б – в стенах толщиной в 2 кирпича








harthaus.ru

Кладка кирпича своими руками: пошаговая инструкция

Прежде чем начать кладку кирпича, следует ознакомиться с нюансами этого процесса. По фото кладки кирпича своими руками видно, что это довольно легко. И чтобы действительно упростить эту задачу, ниже будут приведены шаги самостоятельной выкладки кирпича.

Краткая терминология

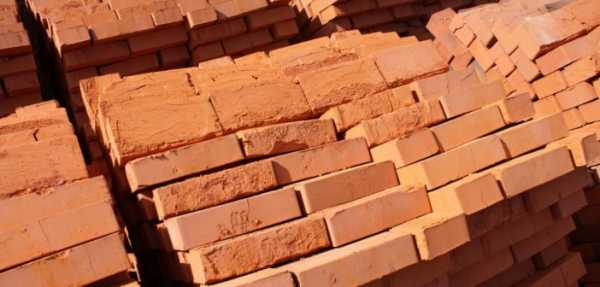

Кирпич - один из самых популярных строительных материалов. С его внешним видом каждый человек знаком с детства. А вот названия его граней следует рассмотреть:

  • длинные боковые грани называются "ложками";
  • короткие боковые грани - "тычки";
  • верхняя и нижняя грани - "постели";
  • пересечение граней именуется "ребром".

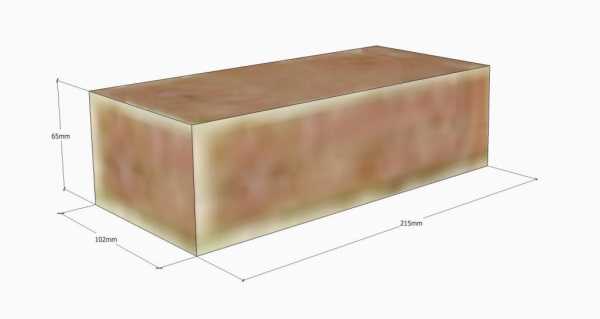

Кирпич имеет стандартные размеры: одинарный - 250 х 125 х 66 мм, а полуторный - 250 х 125 х 88 мм.

Верста - наружные ряды кладки кирпича. Делится на наружную (фасадную) и внутреннюю.

Забутка (забутовочные кирпичи) - это изделия, которые укладываются между фасадной и внутренней верстами.

Ложковый ряд - это кирпичи, что уложены длинными боковыми гранями. А тычковый ряд - кирпичи, уложенные короткими боковыми гранями.

Простенок - часть стены, которая появляется между двумя проемами (оконные, дверные, арочные).

Что нужно для кладки кирпича

С чего начать кладку кирпича своими руками? Естественно, с подготовки необходимого рабочего инструмента. Рассмотрим приспособления для кладки кирпича своими руками:

  • Мастерок (кельма) - плоская металлическая лопатка с ручкой треугольной формы. Служит для нанесения и разравнивания раствора, а также для убирания излишков массы.
  • Молоток-кирка - отличается от классического молотка. С одной стороны - тупой прямоугольный боек, а с другой - заостренная часть, по виду напоминающая стамеску. Заостренная сторона предназначена для откола небольших частей кирпича, а тупая - для выравнивания поверхности. При наличии можно использовать болгарку с диском по камню.
  • Уровень строительный - необходим для контроля горизонтальной и вертикальной кладки.
  • Угольник строительный - разновидность линейки. Применяют для контроля углов.
  • Отвес строительный (с довольно тяжелым грузиком). Необходим для измерения вертикальности кладки и углов.
  • Шнур причальный (шнур-причалка) - крученый шнур диаметром 3-5 мм. Необходим для обеспечения горизонтальности и прямолинейности кладки рядов.
  • Расшивка - используется на заключительной стадии работ. Необходима для формирования швов и их уплотнения.
  • Линейка-порядовка - применяется для выверки толщины швов.
  • Правило - деревянная или алюминиевая линейка. Применяют для контроля плоскости кладки рядов.
  • Лопата - для замеса раствора и его периодического помешивания.
  • Бетономешалка или другая емкость - для замеса кладочного раствора.
  • Ведра для переноски раствора. Обычно необходимо 2-3 штуки.
  • Строительный миксер - для однородности раствора. Но можно и без него.

Обычно набора из этих инструментов вполне хватает для строительства.

Приготовление раствора

От кладочного раствора зависит не только безопасность постройки, но и ее прочность. Поэтому данному процессу приготовления раствора для кладки кирпича своими руками необходимо уделить особое внимание.

Совет! Для новичков лучше делать небольшое количество раствора, чтобы исключить возможность преждевременного застывания.

Для качественного раствора используют хороший цемент марки М300-М500, сухой песок (речной или карьерный), воду и пластификатор. При необходимости создать контраст с кирпичом добавляют красители, сажу или графит.

Стандартные пропорции цемента и песка составляют 1:3-1:5, в зависимости от марки цемента. Стоит учесть, что чем больше песка, тем прочнее соединение, но ниже эластичность. Количество воды чаще вычисляется путем опыта и приблизительно составляет 0,4-0,6 части. Для пластичности используют известь, глину, жидкое мыло или в крайнем случае стиральный порошок в пропорции не более 0,1 части.

Для начала необходимо просеять песок так, чтоб в нем не было примесей из камня, грунта и мусора. Далее соединяем сухие компоненты в необходимой пропорции и перемешиваем до того момента, пока цвет смеси будет однородным. И только потом добавляем воду. Такая последовательность необходима для равномерного замеса.

Важно! Схватывание замеса начинается приблизительно через 45 минут, а заканчивается часа через 2. Полную прочность раствор приобретает почти через месяц - за 28 суток.

Готовый раствор по консистенции должен напоминать густую кашу. Проверить можно с помощью мастерка. Нужно провести им по раствору. Если след мастерка не оплывает, и раствор не рвется - значит, количество воды в норме. Если же раствор оплывает - много воды, а если рвется - недостаточно.

Важность правильной кладки кирпича своими руками

От правильной кладки кирпича зависит в первую очередь безопасность строения. Этот процесс состоит из нескольких шагов. Перед началом кладки новичку стоит потренироваться в исполнении отдельных объектов - углов и столбов. Ниже указана пошаговая инструкция кладки кирпича своими руками. Для удобства она расписана по шагам.

Выкладка кирпича "всухую"

Суть шага заключается в кладке кирпича "на сухую". Это необходимо для вычислительных работ и проверки правильности укладки.

  1. Подготовка необходимых инструментов.
  2. Распаковка и проверка кирпича. Обратить внимание нужно как на цвет материала, так и на его размер. Лучше брать кирпич из одной партии.
  3. Убедитесь, что фундамент или цоколь защищен от влаги. То есть укладывается гидроизоляция. Это нужно для того, чтобы кирпич не вытягивал влагу.
  4. Теперь нужно выложить первый ряд кирпичей, не применяя раствор и скрупулезную точность. Необходимо использовать предмет диаметром 8 мм (это может быть кусок арматуры, например). Нужен именно такой диаметр, так как он равен толщине раствора между кирпичами.
  5. Теперь можно приступать к выкладке. Тщательно укладываем кирпич по периметру цоколя, при этом внимательно соблюдаем зазор и ровность кладки. Особое внимание стоит уделить углам.
  6. Теперь производятся замеры от угла до угла, а затем по диагонали. Все данные записываются и сверяются с данными проекта постройки.
  7. По углам рекомендуется нанести отметки на цоколь с помощью карандаша там, где будут размещены края кирпичей. При желании и наличии времени такую разметку можно сделать по всему периметру постройки.

Совет! Чтобы кирпич также не "тянул" влагу из раствора, рекомендуется его предварительно замочить в воде на некоторое время.

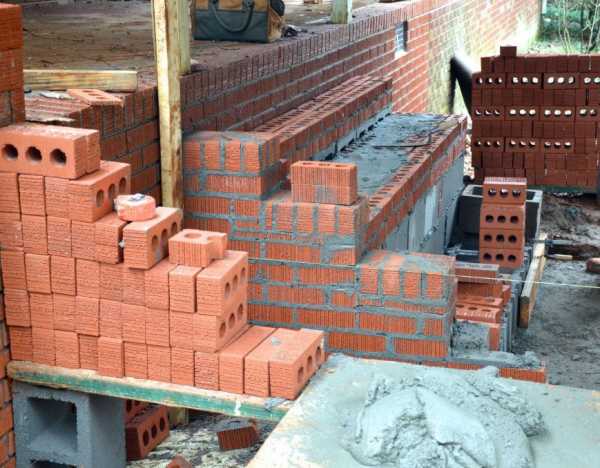

Первый ряд

Можно сказать, что данный этап - самый ответственный. А все потому, что от правильности и качества выложенного первого ряда зависит вся остальная выкладка.

Этапы второго шага:

  1. По раннее сделанным отметкам выкладываются углы. Их кладка начинается с двух кирпичей, размещенных под углом 90о (проверяются треугольником).
  2. Посаженные на раствор кирпичи нужно тщательно подогнать по высоте с помощью мастерка или тупой стороны молотка-кирки. При этом важно использовать уровень, дабы удостоверится в том, что блоки на двух краях стен размещены на одной высоте.
  3. Точно так же нужно выложить кирпичи по остальным углам постройки.
  4. Теперь нужно натянуть между угловыми блоками причальный шнур. По нему будут выравниваться все остальные блоки первого ряда (и по вертикали, и по горизонтали). Нитку можно закрепить как на порядовке, так и с помощью уголков. Важно, чтобы шнур не провисал.
  5. Дальше можно приступать к выкладке остальных блоков венца. С помощью мастерка наносится раствор, выравнивается в высоту около 1,5 см, укладывается кирпич и обязательно выравнивается как по горизонтали, так и по вертикали (с использованием нитки-причалки). Сверху нужно проверить строительным уровнем. При необходимости позволительно подправить кирпич легким постукиванием тупого конца молотка-кирочки или рукояткой кельмы. В итоге толщина шва по горизонтали должна быть около 8-10 мм, а по вертикали - 8 мм. Лишний раствор удаляется мастерком.
  6. Таким же способом укладываются все прочие блоки первого ряда.
  7. Когда будет уложен последний кирпич венца, делается проверка. Должна совпадать высота всех кирпичей, отсутствовать выпирания в какую-либо сторону относительно фундамента.
  8. Если все в порядке, то можно приступать к выкладке углов второго ряда, перемещению причальной нитки и остальным работам.

Способы кирпичной кладки

После выкладки венца принцип работы не меняется. А вот технология кладки бывает разная и зависит от пластичности раствора. Рассмотрим два основных способа:

  • "Вприсык". Такой способ позволяет работать быстрее. Применяется в основном для кладки простенков. По внешней и внутренней стороне ряда натягиваются причальные шнуры. Выливается цементно-песчаная смесь и кельмой размазывается по предыдущему ряду. Толщина раствора должна быть немного больше, чем планируется. Важно, чтобы раствор заполнил и стыки предыдущего ряда. Теперь берется блок, немного наклоняется тычком, погружается в раствор и двигается к уже уложенному кирпичу так, чтобы смесь "набиралась" на грань. Таким образом получается сформировать и горизонтальный, и вертикальный швы. Точно так же выкладываются остальные кирпичи. Подгоняются блоки легким постукиванием кельмы или молотка-кирочки, а лишний раствор убирается. При необходимости вертикальные швы заполняются там, где недостаточно раствора.
  • «Вприжим». Для его применения используют жесткий раствор. Он более трудоемкий, чем другие способы, но здесь получаются самые прочные швы. Как и в предыдущем способе, натягивается причальный шнур, выкладывается и разравнивается раствор. Далее нужно повернуть мастерок набок и осторожно провести по поверхности раствора, загребая его часть к вертикальной стороне того блока, к которому будет укладываться новый. В итоге должен образоваться ровный боковой шов. Далее, удерживая мастерком раствор на вертикальной стороне, уложите новый блок на нужное место и прижмите его к тычку (ложку) соседнего блока и постели с раствором. Затем аккуратно вытащите кельму. По той же технологии укладываются следующие блоки. При необходимости нужно подравнивать ряды легкими ударами ручкой мастерка. Лишний раствор срезается кельмой.

Столбы из кирпича своими руками

Кладка столбов из кирпича своими руками имеет определенные особенности. Например, кирпич нужно пропитать специальным средством, который предотвратит появления белых пятен (высолов). Необходимые материалы: кирпич, раствор, 4 металлических прута диаметром 8-10 мм (длиннее на 15 см, чем одна сторона опоры), уровень, кельма, молоток и мелкий камень (можно щебень).

Этапы кладки кирпича своими руками:

  1. На фундамент нужно выложить слой изоляции. Далее сделать выкладку первого ряда в 1,5 или 2 кирпича.
  2. Затем делается смещение на половину блока. Это необходимо для создания перевязки.
  3. Куски прута укладываются на раствор. Это нужно для ровности швов. Как только блок подровняется, пруты вытягиваются.
  4. Излишки раствора удаляются мастерком. Каждые два-три ряда в пустоту столба засыпается щебень. Рекомендуется выполнять армирование проволокой.
  5. Каждый ряд нужно тщательно укладывать. При необходимости следует подравнивать молотком и проверять уровнем.

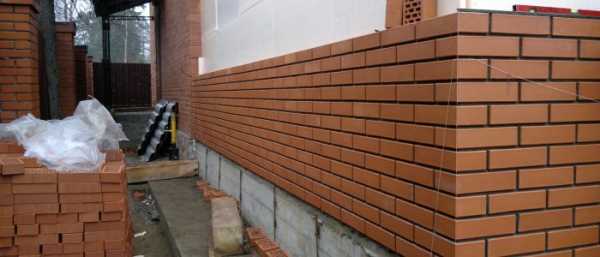

Кладка облицовочного кирпича

Чтобы придать гармоничный и респектабельный вид, используют облицовочный кирпич. Кладка облицовочного кирпича своими руками чуть сложнее, чем выкладка стен. Инструмент остается тот же, разве что добавляется шаблон для более аккуратной кладки. Раствор состоит из цемента, песка и воды в соотношении 1:3:1 соответственно. Чтобы цвет цементно-песчаной смеси не сильно разнился с цветом кирпича, добавляют красящие пигменты. Перед выкладкой материал нужно замочить в воде.

Важно! Кладка облицовочного кирпича выполняется при температуре от +5 Со.

Первым делом необходимо сделать выкладку без раствора. Это нужно для того, чтобы вычислить, сколько кирпичей необходимо обрезать, какие блоки пойдут на кладку дверных и оконных проемов, а также исключить брак.

Когда все керамические изделия подобраны и подрезаны, можно приступать к выкладке.

Важно! Ни в коем случае нельзя применять диск по металлу или молоток. Это может повредить материал.

Нужно учитывать, что размер горизонтального шва должен быть не больше, чем 10 мм, а вертикального - не более 12 мм. Выкладка первого ряда делается полностью - от одной стороны к другой. Раствор нужно наносить с отступом от края 1,5 см. А вот кладка следующих рядов отличается. Здесь необходима ровная кладка, и поэтому требуется провести измерения.

Сначала необходимо сформировать углы на высоту 5-6 рядов. Затем между блоками следует натянуть нить, чтобы выкладка была ровной. И вот теперь нужно сделать расшивку швов. То есть, используя специальное приспособление, выполнить такие действия, чтобы шов выступал на несколько миллиметров от внешней стороны облицовочной кладки. Далее совершается выкладка рядов. Для аккуратности используется шаблон. Важно не забывать каждые 4 ряда протирать облицовку влажной тряпкой, чтобы убрать загрязнения. Лучше всего, если появилось загрязнение, его тут же убрать.

Кладка кирпича своими руками может показаться трудной для неопытного человека. Но если придерживаться технологий, а еще лучше пригласить опытного мастера в помощь, то все обязательно получится.

fb.ru

схема, фото. Толщина и ширина кладки в 1 кирпич

Применение кирпича в качестве элемента для строительства дома на сегодняшний день все еще актуально, несмотря на появление все новых решений. Если использовать данные изделия, то постройка получится надежной и прочной, что обусловлено физико-техническими характеристиками материала. Каждый конструктивный элемент здания предполагает использование своего оптимального способа кладки. Например, несущие стены специалисты выполняют по технологии кладки в 2 кирпича. Тогда как для формирования перегородок отлично подходит кладка в один элемент.

Хозяйственные постройки частными мастерами возводятся методом в 1 кирпич даже для несущих конструкций. Если есть необходимость создать более прочные стены, то следует применить технологию в полтора кирпича.

Толщина кладки в один кирпич

Габариты стандартного изделия ограничены длиной в 25 см, шириной в 12 см и толщиной, равной 6,5 см. Ширина кирпичной кладки в 1 кирпич равна 25 см. Толщина способна обеспечить прочность и надежность гаража, сарая или летней кухни. Если использовать методику в полтора элемента, то удастся увеличить данный параметр до 38 сантиметров.

Особенности проведения работ

Несмотря на то что описываемая кладка считается довольно простым процессом, подобные работы можно считать трудоемкими и ответственными. Если у мастера нет теоретической подготовки и достаточного количества опыта, то это может стать причиной возникновения ошибок, а последствия окажутся весьма негативными. В качестве одного из следствий неправильно проведенной кладки может выступить возникновение трещин в стене. Если вами будет осуществляться кирпичная кладка в 1 кирпич, то при этом можно воспользоваться одним из нескольких способов, каждый из которых обладает своими особенностями и нюансами.

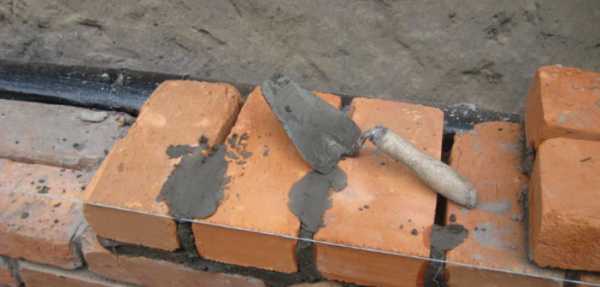

Один из часто используемых и традиционных методов предусматривает укладку последнего и первого рядов поперёк основной кладки. Последняя осуществляется попеременно и указывает на то, что один ряд должен располагаться вдоль, тогда как другой – поперёк. Такой подход обеспечивает прочность всей конструкции. Если будет использоваться кирпичная кладка в 1 кирпич, то можно при необходимости усилить стену, располагая через каждые 5 рядов специальную армирующую сетку. Подобный подход, помимо укрепления стены, гарантирует сцепление между изделиями. Мастер должен уделить особое внимание швам. При этом формировать стены необходимо, исключая совпадение вертикальных швов в рядах, которые располагаются по соседству. Если допустить такую ошибку, то сформированная конструкция не будет обладать качествами надежности и станет опасной при эксплуатации.

Совет профессионала

Когда осуществляется кладка кирпича в 1 кирпич, важно правильно соединить углы. Данные элементы выступают в качестве основных, отвечающих за прочность всей системы.

Способы укладки стены в один кирпич

Если вами будет осуществляться кладка кирпича в 1 кирпич, то можно использовать один из двух методов формирования стены. Первая технология называется вприжим, тогда как другая – вприсык. Первая методика предполагает необходимость приготовления более густого раствора. Вторая предусматривает использование более жидкого материала.

Методику "вприжим" практикуют более опытные мастера. Перед тем как густой раствор будет укладываться на кирпич, необходимо сформировать вертикальный шов методом укладки состава на торцевую часть изделия. В момент нанесения смеси ее следует придерживать кельмой, которая вынимается после того, как удастся сформировать шов.

Рекомендации по проведению работ

Если мастером будет производиться кладка кирпича в 1 кирпич, то он может использовать метод "вприсык", который подразумевает образование канавок в местах расположения вертикальных швов. Наиболее часто после завершения кладки по такому способу производится обработка основания стены. Этот метод, если сочетать его с оштукатуриванием, позволяет образовать прочную конструкцию, для которой нет необходимости в использовании армирующей сетки. Для проведения работ готовится раствор, который прижимается изделием к поверхности предшествующего ряда. Мастер вдавливает кирпич в поверхность, а после постукивает по нему ручкой кельмы, добиваясь окончательного утрамбовывания.

Какой бы метод вами ни был выбран, следует обеспечивать толщину горизонтального шва от 8 до 15 мм. Что касается вертикального, то его параметры должны варьироваться от 8 до 12 мм. Если учитывать данные показатели, то 1 метр кладки будет состоять из 13 рядов. Такие стандарты верны для материала, который выполнен из глины, тогда как силикатные кирпичи предполагают несколько иные параметры.

Определение количества материала для кладки в один кирпич

После того как толщина кладки в 1 кирпич вам стала известна, вы можете определить количество материала, необходимое для работы. Для подобной методики расчет производится в кубических метрах. Для того чтобы сформировать 1 м³ стены, которая будет укладываться в один кирпич, необходимо использовать 400 единиц керамического материала.

Технология порядовки

Для того чтобы кладка кирпича в 1 кирпич оказалась более прочной и надежной, необходимо подготовить основание, в качестве которого может выступить подкладка из бетона. Это может быть и сам фундамент. На следующем этапе устанавливается порядовка, что представляет собой приспособление из реек или уголков, которые обладают делениями в пределах 77 миллиметров. Они станут определять ширину горизонтально ориентированных рядов. Порядовки выполняют задачу крепежа причального шнура, который контролирует горизонтальное и вертикальное положение кладки. Угловые порядовки следует укрепить скобами.

Если перед вами стоит задача осуществления облицовочных работ, то порядовки можно установить на углах постройки в тех местах, где предполагается примыкание стен. Они размещаются по всему периметру с шагом в 12 метров. В вертикальном шве устанавливается струбцина, которая может быть выполнена из металла или дерева. Через несколько рядов следует установить другую. Между струбцинами вставляется порядовка, которую следует прижать зажимом. Если используется тычковая кладка, то от границы следует отступить 1 см. Если стену предполагается штукатурить после завершения работ, то отступать рекомендуется около 2,5 см.

Что необходимо знать мастеру

Если ведется кирпичная кладка в 1 кирпич, толщина которой была указан выше, то в правую руку мастер берёт кельму, которой можно разравнивать раствор, подтягивая ребром мастерка некоторую часть смеси. Последняя прижимается к вертикальной грани ранее уложенного изделия. Когда используется следующий кирпич при кладке, его следует продвигать левой рукой. Изделие должно скользить по подготовленному раствору. Для начала смесь наносится мастерком, а после кирпич плотно прижимается, по его поверхности мастер постукивает рукояткой инструмента. Для того чтобы исключить провисание причалки, следует установить промежуточные маяки.

Выступающий раствор необходимо устранять для повторного применения. Кирпичная кладка в 1 кирпич, схема которой вам позволит без проблем произвести работы, предполагает смещение изделий в следующем ряду на полкирпича. Важно обеспечить качественное заполнение швов, чтобы исключить продуваемость стены, а также улучшить теплоизоляционные качества.

Заключительные работы

Кладка в 1 кирпич, фото которой представлены в статье, предполагает после завершения работ расшивку швов, при этом следует использовать кельму. Делать это необходимо до того момента, пока раствор окончательно не застынет. Вдавливать смесь внутрь шва необходимо на 2 миллиметра. Для того чтобы стена получилась ровной, следует использовать строительный уровень.

Если кирпичная кладка предполагает электропрогрев, то толщина шва не должна оказаться меньше 12 миллиметров, это касается и применения армированной сетки. Если вы решили использовать методику "вприсык", то следует подготовить раствор с осадкой конуса в 13 см. Укладка кирпича "вприжим" предполагает применение жесткого раствора с осадкой конуса в 9 сантиметров. Швам при заключительной расшивке можно придать выпуклую, треугольную, закругленную, вогнутую или прямоугольную форму.

Кирпичная кладка в 1 кирпич, схема которой позволит вам осуществить работы без ошибок, предполагает очищение поверхности материала с помощью щетки или ветоши. Далее можно расшивать вертикальные швы, а после приступать к горизонтальным. Расшивку можно производить с помощью специальных приспособлений, приобретенных в магазине строительных материалов, или, используя альтернативные решения. Последний вариант может быть выражен в применении садового шланга, который предварительно разрезается таким образом, чтобы при расшивке его было удобно держать, сгибая пополам. Иногда используют для этой цели и толстые шнуры, которые позволяют получить красивый декоративный шов.

Удачных вам строительных работ!

fb.ru

Кирпичная кладка

Кирпичная кладка – это конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором кирпичей. Кирпичная кладка может выполняться как из керамического, так и из силикатного кирпича. Силикатный кирпич обладает более высокой теплопроводностью и гигроскопичностью. Кроме того, различают полнотелый и пустотелый кирпич. Пустотелый имеет сквозные или закрытые полости, что уменьшает его теплопроводность и вес выполненных из него конструкций. Кирпич различается и по размерам. Наиболее распространенным является кирпич обыкновенный (одинарный), его размеры – 250х120х65 мм, и кирпич модульный (утолщенный) – 250х120х88 мм.

При кладке стен толщиной в кирпич, т. е. 250 мм наружу будут обращены как ложковые, так и тычковые части кирпичей (см. рис. 1). Толщина кирпичных стен может быть и в полкирпича (наружу обращена ложковая часть), и в четверть кирпича (наружу обращена постель), что уменьшает расход материала и потери площади.

Например, при длине 4 метра разница в потере площади помещения при стенах, возведенных в кирпич и в полкирпича, достигает почти 1 кв. м, а при стенах, выполненных в кирпич и в четверть кирпича, – более 1,5 кв. м.


Строительный раствор

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен).

По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Подвижность строительного раствора для кирпичной кладки определяется погружением в него специального эталонного конуса (на 7–14 см осадки конуса). При кладке пустотелого кирпича применяется раствор с подвижностью не более 7–8 см осадки конуса.

При кладке полнотелого кирпича в жаркую погоду подвижность раствора следует доводить до 12–14 см осадки конуса. Перед использованием раствор необходимо тщательно перемешать, так как с течением времени тяжелые частицы оседают, раствор расслаивается и приобретает неоднородность.


Перевязка швов

С целью придания кирпичной кладке прочности и монолитности используется система перевязок – определенный порядок укладки кирпичей относительно друг друга. Различаются перевязки вертикальных, продольных и поперечных швов.

Перевязка продольных швов необходима для предотвращения "расслаивания" стены по вертикали и для более равномерного распределения нагрузок по длине стены. Перевязка поперечных швов выполняется для создания продольной связи между кирпичами. Кроме того, поперечная перевязка служит для распределения нагрузки по всей толщине кирпичной кладки.

Наиболее часто встречающиеся системы перевязки – однорядная (цепная) и многорядная. Однорядная перевязка характеризуется чередованием ложковых и тычковых рядов кирпичной кладки (см. рис. 2).

При этом поперечные швы в соседних рядах сдвинуты на четверть кирпича относительно друг друга, а продольные – на полкирпича. Вертикальные швы нижележащего ряда перекрываются кирпичами верхнего ряда. При многорядной перевязке кирпичной кладки тычковые ряды кладутся через несколько ложковых рядов (см. рис. 3).

Существуют ограничения по количеству ложковых рядов между тычковыми в зависимости от толщины кирпича. Для кладки из одинарного кирпича (65 мм) – один тычковый ряд на шесть рядов кирпичной кладки. Для кладки из утолщенного кирпича (88 мм) – один тычковый ряд на пять рядов кирпичной кладки.

При этом вертикальные швы в четырех ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича. Подобная кирпичная кладка называется пятирядной. Однако такая перевязка осуществима лишь при толщине стены не менее, чем в кирпич.

Если кирпичная кладка выполняется в половину или в четверть кирпича, ее необходимо армировать. Для этого используются металлическая сетка или арматурная проволока, которые укладываются в швы через 4–6 рядов.


Инструменты

Основные инструменты, используемые при ведении кирпичной кладки, – кельма (мастерок)., молоток-кирочка и расшивка. Кельма – стальная лопатка с деревянной ручкой. Она применяется для разравнивания раствора, заполнения им вертикальных швов кирпичной кладки и подрезки лишнего раствора.

Если возникает необходимость разрубить целый кирпич на части, используют молоток-кирочку. Расшивки различных видов служат для выполнения одноименных операций.

Для контроля качества кирпичной кладки применяются отвес, правило, уровень, шнур-причалка и порядовка (см. рис. 4). Отвес служит для проверки вертикальности кирпичной кладки. Уровень применяется для контроля горизонтальности кирпичной кладки.

С помощью правила (гладкой деревянной рейки длиной 1,2–2 метра) контролируется лицевая поверхность кирпичной кладки. Шнур-причалка – крученый шнур (диаметром 3 мм), который натягивается между порядовками. Он используется для обеспечения прямолинейности и горизонтальности рядов кирпичной кладки, а также для контроля толщины горизонтальных швов.

Порядовка – это две деревянные или металлические рейки, на которые через 77 мм (для одинарного кирпича) нанесены засечки. Это расстояние складывается из толщины кирпича (65 мм) и толщины шва (12 мм).

Применяется порядовка для разметки рядов кирпичной кладки, а при наличии проемов – для определения их габаритов (см. рис. 5). На кирпичной кладке порядовка закрепляется специальными стальными держателями-скобами с поперечной планкой.


Порядок кирпичной кладки

Для качественного выполнения кирпичной кладки необходимо обратить особое внимание на равномерность распределения раствора на постели. От правильного расстилания раствора зависит плотность и прочность шва. При выполнении ложкового ряда раствор расстилается слоем (грядкой) шириной 80–100 мм, для тычкового – 200–220 мм. Толщина грядки должна составлять 15–20 мм, что обеспечивает толщину шва 10–12 мм.

Перед кладкой кирпичи на некоторое время замачивают в воде, так как сухой кирпич забирает воду из раствора, что приводит к снижению прочности кирпичной кладки.


Способы ведения кирпичной кладки

Существует несколько способов ведения кирпичной кладки. Основные из них – вприжим и впритык. Они определяются степенью пластичности раствора.

Способ вприжим пригоден для кладки с использованием жесткого раствора (7–9 см осадки конуса) с полным заполнением и последующей расшивкой швов. В этом случае раствор расстилается с отступом 10–15 мм от лицевой поверхности стены и затем разравнивается кельмой по направлению от ранее уложенного кирпича с цель подготовки растворной постели для нескольких кирпичей. После чего ребром кельмы часть раствора подгребается к ранее уложенному кирпичу и прижимается к его вертикальной грани.

Очередной кирпич опускается на постель и прижимается к полотну кельмы. После этого кельма резко вынимается, и раствор фиксируется между вертикальными гранями кирпичей (см. рис. 6). Далее кирпич осаживается на постели, и лишний раствор подрезается кельмой. В результате получается прочная кирпичная кладка с полным заполнением швов.

Способ впритык применяется при кладке на подвижном растворе (12–13 см осадки конуса) с неполным заполнением швов с лицевой стороны стены, т. е. впустошовку. При этом раствор загребается с грядки непосредственно гранью кирпича, начиная на расстоянии 8–12 см от ранее уложенного кирпича (см. рис. 7).

Кирпич прижимается к постели, и часть раствора, снятая с нее, заполняет вертикальный шов. Далее кирпич осаживается на постели. Раствор при этом расстилается с отступом 20–30 мм от лицевой части стены и при кладке не выжимается наружу.

Способ впритык с подрезкой является комбинацией двух вышеописанных методов кирпичной кладки. При этом стена получается с полным заполнением швов. Раствор расстилается так же, как при кладке вприжим, но сама кладка производится впритык. Необходимая для этого подвижность раствора составляет 10–12 см осадки конуса. Наиболее трудоемкой является кладка вприжим, наименее – впритык. Способ впритык с подрезкой по сложности находится между ними.


Расшивка швов кирпичной кладки

После укладки некоторого количества рядов, но до засыхания раствора, производится расшивка швов. Это необходимо для придания поверхности кирпичной кладки четкого рисунка и уплотнения раствора в швах кирпичной кладки. Для таких операций применяются расшивки с рабочей частью различной конфигурации. При этом получаются прямоугольная заглубленная, выпуклая, вогнутая, треугольная двухсрезная и др. формы швов кирпичной кладки (см. рис. 8).

После окончания кладки и расшивки швов кирпичная стена может быть дополнительно облицована. Простейший вариант такой облицовки – покрытие штукатуркой с последующей огрунтовкой и окраской. Кроме того, возможно применение различных декоративных отделочных материалов.

Также см. статью "Каменная кладка. Ограда загородного дома"

library.stroit.ru

Кладка облицовочного кирпича: технология, способы

Чтобы стены внешне выглядели привлекательными, красивыми, кладка облицовочного кирпича должна быть ровной и аккуратной. Если внимательно изучить правила и инструкцию укладки декоративного материала, облицовку удастся сделать самостоятельно. В противном случае нанимается бригада строителей, которые смогут быстро и красиво выложить все элементы.

Материалы и инструменты

Чтобы класть облицовочный кирпич качественно и правильно крепить его к стене, понадобится такой инвентарь:

  • Строительный уровень. С его помощью удастся положить ряд ровно.
  • Кельма. Ею наносится растворная смесь, а также снимаются излишки и подравниваются кирпичики.
  • Молоточек. Требуется для раскалывания облицовочного изделия.
  • Болгарка. Необходима для быстрой резки кирпича.
  • Железный прут квадратной формы с сечением 10×10 мм. Используется для формирования ровных междурядных швов.
  • Круглый прутик. Необходим для равномерной расшивки.

Чтобы кирпичная кладка облицовочным кирпичом соответствовала общему дизайну фасада дома, важно обратить внимание на сам материал. В отличие от строительного кирпичного изделия, облицовочные кирпичики отличаются высоким качеством изготовления лицевой стороны. Декоративная поверхность бывает гладкой либо фактурной, а также облицовочный кирпич имеет широкий цветовой ряд.

Для отделки фасада здания рекомендуется использовать клинкерный либо керамический вид отделочного материала. Такой кирпич отличается высокими эксплуатационными характеристиками, его удобно укладывать на стену. Дома с такой облицовкой хорошо удерживают тепло, не впитывают лишнюю влагу и служат ни одному поколению.

Размеры облицовочного кирпича приведены в таблице:

ВидПараметры, мм
Обычный облицовочный250×120×65
Узкий250×60×65
Утолщенный250×120×88
250×107×65
230×107×65
Вернуться к оглавлению

Способы кладки облицовочного кирпича

Кладка может быть ложковой.

Учитывая тип расположения кирпичиков, укладка бывает таких видов:

  • Лицевая. Элементы укладываются широкой стороной наружу.
  • Ложковая. Блок выкладывается снаружи длинной и узкой стороной.
  • Тычковая. На наружной кладке видны торцы.

Раскладка делится на разновидности по декору:

  • Укладка «в полкирпича». Вертикальная ложковая и лицевая кирпичная кладка смещаются по горизонтали на ½ длины кирпичного блока.
  • Штабельная. По вертикали все междурядные швы располагаются на ровной линии.
  • Фламандская. Один ряд выкладывается ложковым, а другой тычковым способом.
  • Американка. Кладки ложковым и тычковым методом чередуются порядово.

Если кладка облицовочного кирпича своими руками проводится впервые, рекомендуется применять стандартный способ — в полкирпича. При желании уложить более сложные варианты, стоит обратиться за помощью к мастеру.

Вернуться к оглавлению

Этапы облицовки

Подготовительные работы

Перед облицовкой цоколь выравнивается раствором.

Чтобы процесс кладки кирпича проходил по правилам, сначала необходимо подготовить поверхность стенки. Для этого по горизонтали хорошо выравнивается цоколь, где будет происходить укладка первого ряда. Немаловажным условием является то, что по ширине цоколь должен быть больше на 10—13 см от общей толщины декоративного слоя. Для выравнивания готовится песочно-цементная смесь в соотношении 3:1. Раствор должен ложиться ровно, правильность нанесения контролируется уровнем и правилом. Прежде чем начать монтаж облицовочного кирпича, насухо по всему периметру формируется первый ряд кладки. Важно обратить внимание, как будут облицовываться углы, оконные и дверные проемы. На этом этапе определяется система укладки и способ расположения швов.

Вернуться к оглавлению

Как делать раствор?

Декоративный материал укладывается на цементно-песчаный раствор, который смешивают в соотношении 1:4. Сначала компоненты соединяются насухо, после чего понемногу вливается вода. Важно, чтобы раствор получился однородный, пластичный, с достаточной густотой. Правильная смесь при скатывании шарика не деформируется и держится надежно. Чтобы на облицовке не выступали солевые пятна — высолы, для замешивания раствора рекомендуется использовать чистую воду, очищенную от солей и других примесей.

Вернуться к оглавлению

Технология кладки первого ряда

Для первого ряда не используется раствор.

Установка облицовочного кирпича в нижнем ряду проводится без использования кирпичного раствора. Материал ложится на предварительно выровненную поверхность, кирпичики выкладываются по всему периметру. При необходимости, если общая длина здания не кратна длине кирпичных блоков, изделие подрезается, после чего осуществляется укладка половинок. Чтобы обеспечить нормальную вентиляцию в образовавшемся пространстве, между облицовочной стеной и основанием предусматривается 2—3-сантиметровый зазор.

Вернуться к оглавлению

Схема кладки углов, стен

Технология укладки угловых элементов имеет свои особенности. Высота выкладывания угла — 4—6 рядов. В нижнем ряду, по длине внешней кромки, крепят прут квадратной формы, затем наносят раствор. Далее, проводится кладка кирпича. Чтобы блок надежно закрепить к стенке и прутку, его подбивают резиновым молоточком. Ровность укладки проверяют уровнем. Затем пруток вынимается, и все то же самое повторяется с другой стороны того же угла.

Когда углы полностью сформированы, проводится крепление декоративно-облицовочного материала к основанию стен. Между угловыми элементами во втором ряду натягивается леска, которую нужно хорошо зафиксировать. На край нижнего ряда укладывают пруток, сверху все покрывается раствором, и проводят кладку облицовки. Когда ряд будет сформирован, пруток вынимают, а ровность кладки проверяют уровнем.

За один раз рекомендуется выкладывать 5—7 порядовок. Если высота облицовочной кладки будет большая, конструкция из-за нагрузки начнет деформироваться.

Откосы можно декорировать материалом другого цвета.

На следующем этапе проводится декоративная отделка откосов. Чтобы придать фасаду оригинальный внешний вид, откосы выкладывают материалом другого оттенка. После того как раствор начнет застывать, готовят поверхность под расшивку — ее очищают от кусочков раствора пыли и других ненужных элементов, а в конце увлажняют. Для заполнения швов замешивается цементно-песчаный раствор в соотношении 1:10 с добавлением извести. Смесь закладывается в швы, после чего проводится расшивка.

Вернуться к оглавлению

Финишные работы

Когда облицовка завершится, поверхность тщательно очищается и затирается. Для затирки рекомендуется использовать раствор, близко подобранный по оттенку к основной кладке. Для этого в смесь добавляют пигмент. Если на кирпичиках остались излишки затирки, ее нужно убрать, потому что при застывании появятся пятна, от которых потом будет невозможно избавиться.

Вернуться к оглавлению

Заключение

Монтаж декоративного кирпича — ответственный и трудоемкий процесс, поэтому если принято решение делать кладку самостоятельно, стоит детально изучить все аспекты, обратить внимание на нюансы. Чтобы кладка смотрелась красиво, важно не только подобрать подходящий облицовочный материал, но и подробно изучить на типы укладки, потому что их существует большое количество. По завершении монтажа получится красивый, обновленный фасад, который кроме декора, будет выполнять паро- и теплоизоляционные функции.

etokirpichi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
