ЧЕРТИМ ПЛАН КАРАНДАШОМ — The wave of decor

В эру компьютерных технологий предлагать рисовать план своего дома от руки карандашом – смелый шаг. Но выяснился один факт – «думать с карандашом в руках» полезно. Лучшая тренировка для мозга. Поэтому, если стоит задача – нарисовать дом мечты, садимся за стол и чертим план карандашом.

Ничего зазорного, нет в том, что план будет нарисован от руки, а не в крутом Автокад. Важен результат. Какая разница как ты его получишь? Есть знакомые архитекторы, которые до сих пор чертят проекты полностью от руки. Там такие масштабы и такое творчество, что можно завидовать.Если тебе не под силу познать азы компьютерной грамотности, если нет времени на изучение сложной программы по проектированию, если родные дети сказали : «мама нам некогда», то настал момент нарисовать план дома самостоятельно! Лучшие умы математики и черчения со школьной поры будут завидовать, поверьте.

Что предстоит сделать?

  1. Пройти подготовительный этап перед тем как рисовать план
  2. Начертить итоговый план
инструменты Оксаны Пантелеевой

План – это чертёж, изображающий на плоскости в определенном заданном масштабе проекцию дома или квартиры с нанесенными элементами: стены, проемы, коммуникации и все необходимое в зависимости от задачи.

Этап 1. Подготовительный “Чертим план карандашом”

Шаг 1. Делаем обмер комнаты/квартиры/всего дома. Сложная задача, но если прочитать статью о том «Как сделать правильно обмер, без ошибок и с удовольствием», то результат будет радовать 100 процентов. А результат вашего обмера – красивый обмерный план. Вот он сто процентов от руки карандашом будет нарисован.

обмерный план проекта студии

Обмерный план покажет:

  • реальную площадь комнаты, дома или квартиры
  • реальные размеры пространства
  • все недостатки и достоинства

Список невелик, но супер вместительный в себя по информации.

На обмерном плане должно быть обязательно:

  • Все размеры по периметру ваших стен и границ квартиры/дома.
  • Все высоты: стен, потолков, проемов окон и дверей, ниш, коньков крыши и тд.
  • Все выступы и углубления.
  • Указать конструктивные особенности дома – несущие стены, колонны, балки и тд.
  • Указать все коммуникации, что находятся на момент обмера. Газ, свет, вода. Все!

Совет: сфотографируйте все пространство подробно и видео снимите. Они очень упростят работа над черчением итогового плана, помогут вспомнить детали важные.

После работы над обмером у вас будут десятки листочков с пометками разной важности. Это основа будущего красивого профессионального плана.

Шаг 2. Ищем в запасаниках план БТИ своего дома или квартиры, или план застройщика. Эти планы необходимы, чтобы знать какие стены в квартире/доме несущие. Где проходят границы мокрой зоны, чтобы случайно кухню над спальней соседа не нарисовать.

Подробно о том, что такое план БТИ и чем он отличается от строительного плана для ремонта читаем в статье: «План БТИ. Зачем он нужен».

Шаг 3. Прочитать законы о перепланировке конкретно в вашем регионе. Попросить консультацию у профессионала. Все делаем не только красиво, но и правильно, законно.

Подойти к черчению плана надо серьезно и уделить достаточно времени. пусть вас никто не отвлекает. Предупредите заранее домашних о сложной и важной работе. Приготовьте чашку крепкого чая или кофе, бокал вина, побольше конфет самых вкусных и начинайте рисовать план дома мечты. Сейчас потребуются внимательность и терпение.

О том как чертить план на компьютере, с помощью специальных программ читаем тут:

ЧЕРТИМ ПЛАН НА КОМПЬЮТЕРЕ

Этап 2. Чертим план от руки.

Давайте вместе с Эммой начертим план однокомнатной квартиры в масштабе 1:50 .

Обмеры заранее тщательно выполнены и выглядят так:

  • чистый лист бумаги (желательно А3 формата).
  • масштабную линейку.
  • карандаш
  • стирательную резинку
  • угольник (для черчения прямых углов)
  • бокал вина для настроения

КАК ЧЕРТИТЬ ПЛАН КАРАНДАШОМ:

Сначала рисую квадрат 6,1*5,5 м (6100*5500 мм). Два основных размера по периметру квартиры – длина и ширина. Сверяюсь с обмером. Беру в руки масштабную линейку и начинаю работать.

иллюстрация: Оксана Пантелеева

Как пользоваться масштабной линейкой:

  • Масштаб на линейке выбираю 1:50 (нахожу шкалу нужную и слежу, чтобы случайно не перевернуть линейку во время работы).
  • Отмеряю на листе расстояния 0- 5,5 и 0-6,1.

Чтобы стены выглядели как стены отступаю от линии первого периметра на 1-2 см и черчу еще один внешний периметр – этот шаг обязателен. Так я получу красивый профессиональный план квартиры.

МАСШТАБ. ЧТО ЭТО ТАКОЕ И КАК С НИМ РАБОТАТЬ

НА ПЛАНЕ ДОЛЖНО БЫТЬ ОТМЕЧЕНО ОБЯЗАТЕЛЬНО:

  1. Все несущие стены и элементы (например, несущие колонны).
  2. Все существующие ненесущие стены (их можно отметить пунктирной линией)
  3. Существующие оконные и дверные проемы
  4. Выводы воды и канализации
  5. Воздуховоды
  6. Дымоходы
  7. Пунктирными линиями обозначаем границы мокрых и нежилых зон, предусмотренные застройщиком (это важно для планировки).
  8. Отмечаем или отдельно выписываем рядом с планом все необходимые высоты
  9. Желательно отметить стороны света
  10. Отдельно пишем все важные примечания

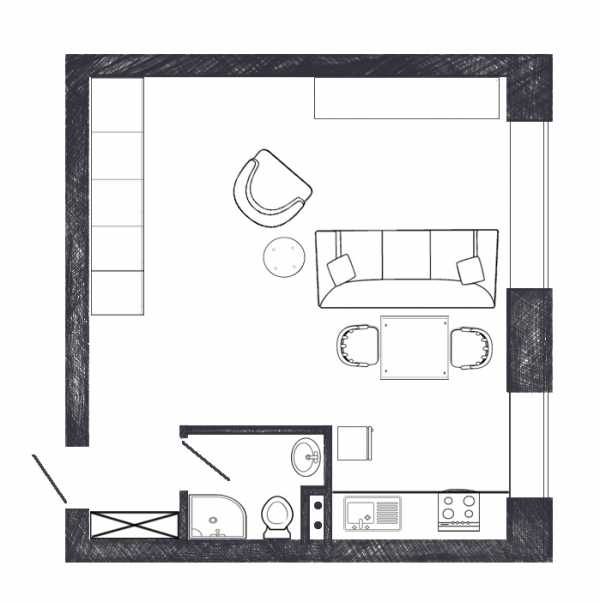

После черчения стен, отмечаю окна, дверные проемы, сан/узел, ненесущую стену. Штрихую стены карандашом, чтобы показать их правильно. Где проемы окон и дверей заштриховывать не надо.

Можно закрасить маркером, акварелью, лишь бы вы понимали, что стена на чертеже у вас похожа на стену.

Теперь подписываю все размеры и примечания. Отметила все высоты. Направление севера и юга. План готов для дальнейшей работы: можно расставлять мебель, сантехнику, рисовать планы полов и потолка.

Если вы не можете найти масштабную линейку в  магазинах (хотя в такое сейчас не поверю), то вспоминаем старый способ, известный со школьной скамьи.

Берете миллиметровую бумагу или просто тетрадь в клеточку. Каждой клеточке присваиваете удобное количество сантиметров/метров и чертите план.

иллюстратор : Оксана Пантелеева

Получилось? Не может не получиться. Хотя с первого раза можно испортить не один лист тетрадный. Поэтому очень часто можно встретить планы архитекторов на кальке. Удобно вносить исправления.

Если говорить о профессиональном подходе, то в России существуют ГОСТ, которым заданы строгие рамки оформления чертежей. В стандарте прописаны толщина линий, и специальные обозначения, и рамки.

by Oxana Panteleeva

Но когда мы делаем чертеж для себя, то вовсе необязательно изучать ГОСТ и следовать указаниям.

Однако, я хочу обратить ваше внимание на  «красоту плана». Если просто постараться начертить план аккуратно, без помарок, то в итоге получится красота и повод для гордости, который не стыдно повесить на стену в доме мечты как самый настоящий арт объект, в рамке с паспарту.

Совет:  купите механические карандаши с выдвижным грифелем толщиной 0,5-1 мм. Во-первых не надо будет постоянно точить карандаш, а во-вторых линия будет всегда ровная и красивая.

фото: Оксана Пантелеева

Что делать если обмерочные размеры не сошлись при черчении финального плана. У этой проблемы есть две причины:

  • вы неправильно сделали обмеры
  • стены кривые

Если первую проблему можно исправить тем, что сделать новую работу по обмерам (а такое в моей практике очень и очень часто встречается, что надо тридцать раз перепроверить все), то вторую проблему не решите сейчас никак.

Ваш чертеж будет чуть-чуть трапециевидным – не страшно!

Зато вы сразу поймете, где какие косяки строительные вам придется исправлять. Может нарастить стену, или сделать нишу (о шкафах в нишах читаем ТУТ)  или придумать что-то еще правильное.

В зависимости от задачи, ищется самый оптимальный способ решения. Сегодня нет таких проблем, которые не в состоянии решить здравомыслящий человек и хороший прораб.

Покажу красивый план архитектора Казакова, когда не было компьютеров и специальных программ. Это как пример, к чему стремиться никогда не поздно.

Чертеж из альбома М. Ф. Казакова

Совет: если вы чертили план на бумаге, то оставьте его чистым (не рисуйте ничего сверху больше), а сделайте сразу несколько копий, с которыми дальше станете работать.

Резюме: для того чтобы начертить план вашего дома необходимо найти свободное время, сосредоточиться и очень внимательно проделать работу.

Помним: план – это основа всей работы по созданию дома мечты.

Рисуем план карандашом или на компьютере помним, что результат работы – залог успешной планировки. А от грамотного планировочного решения начинается будущий интерьер мечты. В котором все комфортно, логично и красиво.

Желаю вам самого красивого дома мечты!

Удачи в ремонте!

Блог «На волне декора» — некоммерческий проект и создается только силами автора. Если вы по достоинству оценили статью и она вам понравилась — я буду признательна за небольшую материальную поддержку, которая сейчас ОСТРО необходима блогу. Спасибо!

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

www.thewaveofdecor.ru

Как начертить план дома

Давно хотели нарисовать проект своего дома? Создавать дизайн помещения не сложно, но нужно знать определенные правила и шаги для правильного выполнения задуманного дизайна.

Перед тем, как приступать к черчению определите количество этажей и комнат, их расположение в доме. Изначально продуманное решение избавит от лишней работы, план дома получится с первого раза. Обязательно помните про масштаб. Чертить проект дома нужно только в соответствии натуральным размерам.



Для работы нам понадобится:

  • лист бумаги (формат зависит от масштаба проекта). Для удобства можно найти миллиметровую бумагу, она продается в канцтоварах.
  • простой карандаш;
  • цветные карандаши или фломастеры;
  • шариковая ручка или лайнер черного цвета, желательно с тонким стержнем;
  • линейка;
  • ластик;
  • лекало (для прорисовки мебели или сантехники).

Когда все инструменты, включая желание рисовать, уже в наличии, можно приступать к работе.

Если Вы не смогли найти миллиметровую бумагу, возьмите обычный лист и тоненькими линиями, с помощью линейки расчертите его.



Шаг 1

Начинать нужно с периметра дома. Изначально нарисованные карандашом линии должны быть легкими и тонкими, что бы легко можно было исправить случайные ошибки. Позже можно будет навести или закрасить все детали чертежа. Итак, мы нарисовали внешние стены дома. Для обозначения внешних стен, принято рисовать их двумя параллельными линиями. Расстояние между линиями может быть любое, двух делений миллиметровой бумаги вполне достаточно. Внешние стены толще внутренних и сразу должны бросаться в глаза. Несущую стену можно заштриховать.

Если в доме будет несколько этажей, чертите их копируя первый на последующие листы. Существует несколько вариантов: можно приложить лист бумаги на уже созданный план первого этажа и скопировать расположение стен, или нарисовать новый план от руки, с учетом масштаба и размеров.



Шаг 2

Когда периметр дома готов, можно приступать к прорисовке внутренних стен. Они обозначаются двойной линией, как и внешние, но линия должна быть значительно тоньше. Для того, чтобы нарисовать план дома правильно, нужно быть внимательным к деталям. Не забывайте обозначать на плане гардеробные, подсобные помещения или другие мелкие комнатки дома. Подумайте где будет располагаться бытовая техника (стиральная и сушильная машины, бойлер, фильтры для воды и т.д.).





Шаг 3

Чертим окна и двери. Имейте в виду, что окна и двери могут быть разного размера. Продумайте с какой стороны окна сделать больше и шире, а в какой комнате хватит и маленького окошка. Далее, входные двери всегда больше и толще, чем межкомнатные. Такие незначительные мелочи обязательно помечать на плане дома, иначе другим людям будет сложно в нем ориентироваться.

Окна отобразить очень просто – нужно стереть ластиком часть стены. Стертые участки стены нужно закрыть перпендикулярной линией. Окно, как и стены должно иметь свою толщину, нарисовать ее можно с помощью еще одной линии. Обратите внимание, что количество окон завит от вашего желания, но каждая комната должна иметь окна (кроме подсобных помещений, там они не обязательны). Также, можно схематически отобразить, как будет выглядеть открытое окно. Используйте для этого не цельную линию, а штрихи.

Двери рисуются подобно окнам, внимательно продумайте момент открытия дверей. Это зависит от расположения комнат и дома.





Шаг 4



Когда основа дома готова. Можно расставлять элементы сантехники, шкафы, кухонную и прочую бытовую технику. С помощью лекал, которые можно скачать в интернете и распечатать на принтере. С их помощью вы с легкость продумаете и нарисуете умывальники, унитазы, душевые кабинки или ванну, платяные шкафы, плиту, духовой шкаф, холодильник и т.д. Если лекала найти не удалось, просто нарисуйте все элементы схематически, с учетом размеров, и обязательно подпишите их. Также, заранее посоветовавшись с электриком, определите и на плане количество и расположение розеток.



Шаг 5

Настала очередь размещать мебель. Этот шаг значительно приблизит к окончательной цели, и вы сможете оценить вид комнат. Нарисовав, диваны, тумбы, кровати, телевизоры, столы, стулья и даже цветочные горшки, Вы наглядно увидите, как будут выглядеть комнаты. Но, без лекала с этим шагом будет очень сложно справиться. Подберите соответствующие шаблоны, распечатайте и разместите по дому. Хотя, можно справиться и без них. Чертите квадратики, с помощью линейки или линий миллиметровой бумаги, только не забывайте учитывать реальные размеры и масштаб.



Шаг 6

Дом готов. Теперь нужно нарисовать проект внутреннего двора. Там можно разместить гараж или специальное место для парковки машин, беседку, крыльцо и дорожки. Если есть необходимость разместите место для цветника или сада. В отличие от стен дома, гараж и крыльцо нужно прорисовывать одинарной линией.





Шаг 7

Завершающий шаг – подписи всех элементов дизайна и разноцветное обозначение всех элементов дома. Надписи лучше всего делать тонкой черной ручкой. Пишите печатными буквами и сделайте надписи не большими, но понятными. Смело используйте аббревиатуры.

Для полноты картины стоит навести все линии ручкой или черным фломастером и закрасить разными цветами. Например, деревянные детали, двери и крыльцо можно зарисовать коричневым цветом, двор и сад – зеленым, окна – голубым, стены, дорожки – серым.



Ваш проект готов.
