Последовательность проведения работы по создании подъемных гаражных ворот своими руками
Пример выполнения с чертежом
- Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
- Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
- Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
- Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
- Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
- Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
- Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
- Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
- Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
- 10. Монтаж замка.
Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.
» alt=»»>
Виды конструкций
Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.
Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.
Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.
Существует удобная вариация этого вида, когда ворота отъезжают в сторону.
Складные гаражные конструкции также состоят из вертикальных секций. Но ч
Подъемные гаражные ворота своими руками
На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.
Преимущества и недостатки подъёмной конструкции
Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.
Преимущества:
- Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
- Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
- Может использоваться любая внешняя отделка и декорирование.
- Полотно ворот можно дополнительно утеплять пенополистиролом.
- Есть возможность поставить оборудование для автоматического открытия.
- Можно использовать как в одинарных, так и в двойных гаражах.
Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.
Недостатки:
- Установка возможна только в прямоугольные проёмы.
- Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
- При открытом положении ворот уменьшается высота проёма.
- Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
- Некоторая сложность монтажа.
Устройство и схема работы складных ворот для гаража
Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

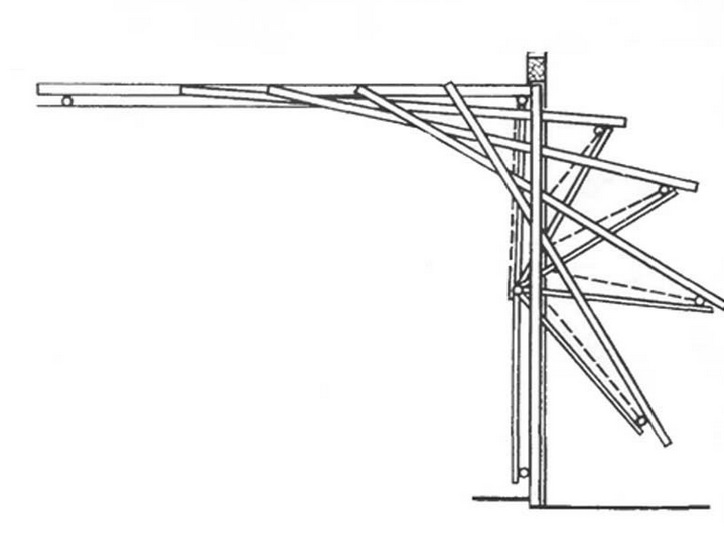

Схема работы подъёмного механизма
Существует две разновидности механизма для подъёмных ворот:
- Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
- С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.
Схема подъёмных ворот
Чертёж подъёмных гаражных ворот
При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:
Чертёж подъёмных ворот
Чертёж рамы, размеры нужно проставить под свои габариты ворот.
Чертёж рамы
Что потребуется для изготовления
Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.
Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.
Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.
Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.
Инструменты
Для работы должны быть под рукой следующие инструменты:
- болгарка;
- сварочный аппарат;
- рулетка, карандаш;
- молоток;
- шуруповёрт, отвёртка;
- дрель, свёрла;
- набор гаечных ключей;
- уровень.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
- Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Сварка стыков элементов рамы
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
- Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Проверка правильности работы ворот
- Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Монтирование створки ворот
- Установка и регулировка пружин на свои местах и проверка функциональности.
- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.
Видео: самодельные откидные гаражные ворота
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

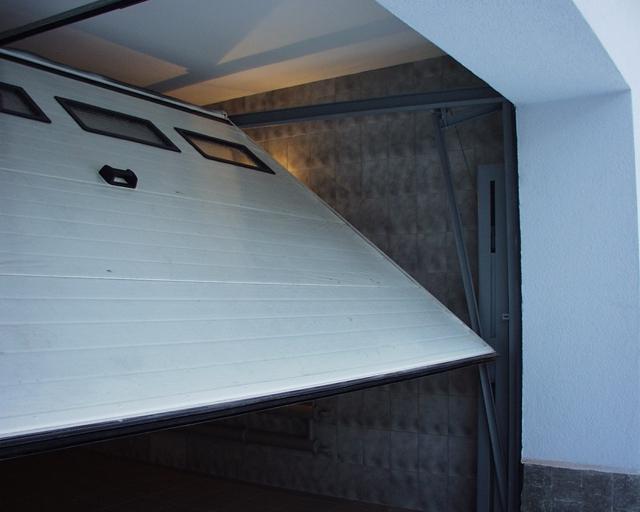

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.
Особенности конструкции
Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция.
При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.
Учитывая габариты транспортного средства, размеры корректируются.
Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.
Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.
Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.
Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:
- величину пристенка;
- параметры проема;
- размер основных стоек;
- места соединения уголков;
- длину направляющих и шины.
При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.
Виды
- Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.
- Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.
- Подъемно-вертикальная конструкция
Как сделать своими руками?
Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:
- возвратные пружины;
- кронштейны;
- противовесы;
- трос;
- рулетку;
- уровень;
- дрель;
- составляющие для изготовления створки;
- сварочный аппарат;
- уголок;
- отвертки;
- профильную трубу;
- швеллер;
- направляющие полозья;
- металл для отделки и прочее.
Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:
- брус из дерева сечением 100х100 и 120х80 мм;
- 2 пружины с внутренним диаметром 30 мм;
- уголки 40х40 и толщиной 4 мм;
- анкерные болты и саморезы;
- стальной прут диаметром 8 мм.
Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.
Основные составляющие конструкции:
- каркас, являющийся главным элементом, на него крепятся все остальные части;
- створка поворотного типа, которую монтируют в стальную раму;
- пружина, необходимая для закрывания при ручном управлении;
- механизм, заставляющий работать створки.
Монтаж
Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.
К следующим этапам монтажа относятся:
- Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
- Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
- Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.
- Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
- Для закрепления подъемного механизма предварительно монтируют створки.
- Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
- Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
- Устанавливаются накладки на торцах изделия.
- Штукатурят стыки.
- Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.
В качестве финишного покрытия поверхности можно использовать пластик или листы металла.
При установке изделия необходимо:
- измерить и изготовить раму;
- измерить диагональ всего проема;
- элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
- сварить аппаратом перемычки и все рамы;
- поставить перемычки;
- зачистить швы от сварки;
- с одной стороны наварить металлический лист;
- пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
- отрегулировать пружины и подъемники;
- установить фурнитуру;
- прикрепить ручки снизу с обеих сторон;
- с внутренней стороны изделия разместить щеколды;
- ворота готовы.
Преимущества
Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:
- цельное прочное полотно создает надежную защиту от взлома и краж;
- обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
- благодаря своей конструкции не занимают много места, когда открыты;
- не требуют отделки различными облицовочными материалами;
- имеется возможность декорирования любыми вставками;
- открываются вручную и при помощи пульта;
- возможность установки одинарных и двойных ворот;
- удобно открываются, поднимаясь вверх, и не занимают много места;
- обладают хорошей шумоизоляцией;
- не выходят из строя в мороз и при повышенной влажности.
Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.
К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.
Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.
чертежи, размеры и как сделать своими руками
Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.
Преимущества
В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:
- подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
- конструкция применяется для одинарных и двойных типов гаражей;
- возможность установки автоматической системы открытия;
- сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
- могут использоваться разные виды внешней отделки и декора;
- автоматической калиткой гараж надежно защищен от взломщиков;
- при открытии и закрытии створок не возникает шум.
При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.
Устройство и принцип функционирования откидных ворот
При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.
Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.
Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.
Виды подъемных ворот
Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.
Секционные
Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.
Поворотные
Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.
Подготовка к строительству
После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.
Рассчитываем размеры
Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:
- ширину проема;
- высоту проема;
- притолоку;
- боковину левую;
- боковину правую;
- глубину помещения.
Выбираем материал
Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.
При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.
На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.
Расчет количества материала
Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:
- размером проема;
- высотой ворот;
- фундаментом;
- зашивкой полотна.
Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:
- Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
- Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
- Направляющие элементы составляют 6 метров с параметрами 60х70.
Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.
При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.
Делаем откидные ворота своими руками
Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:
- аппарата для сварки;
- болгарки;
- шуруповерта;
- молотка;
- уровня;
- рулетки;
- карандаша;
- дрели со сверлами с подходящим диаметром.
Самодельные автоматические ворота выполняются так:
- Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
- Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
- Обработать подготовленный материал болгаркой.
- Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
- Приварить на торцы верхних углов ролики с кронштейнами.
- Прикрутить профильный лист к раме при помощи саморезов.
- Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
- Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
- Прикрепить пружины и урегулировать их функциональность.
- Приклеить резиновый уплотнитель с целью герметизации зазоров.
- Поставить дверной замок.
После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.
Самодельные подъемно складные ворота для гаража, сделанные своими руками.
Представляем вашему вниманию самодельные складные ворота с подъёмным механизмом, для гаража. Конструкция ворот показана на этих фото:
Каркас ворот сварен из профильных труб, углы усилены.
Ролики 2 шт от ГРМ автомобиля.
Каркас ворот обшит профнастилом.
Установлен привод с тельфера. В верхнем положении движение ограничено концевиком с тельфера.
Для безопасности планируется стойка на петлях у направляющей и замки электрические. Высота при открытии 3 метра — мне достаточно. Ролики прижимаются весом ворот — никакой ветер не поднимет.
Загрузка…
В некоторых случаях обычные распашные ворота не подходят. В гаражном кооперативе откаточная конструкция – также не вариант. В этой статье разберем схемы и пошаговую инструкцию по тому, как сделать подъемно-поворотные ворота своими руками для вашего гаража. Также они могут монтироваться как въездные во двор, но это менее распространенный вариант.
Логично сразу привести схему и объяснить или напомнить, как открывается эта конструкция. Полотно движется вверх и постепенно поворачивается вокруг своей горизонтальной оси так, что при полном подъеме оно становится параллельным потолку (это видно на фото вверху). Движение осуществляется с помощью специальных рычагов, которые приводятся в действие с помощью пружин и противовесов. При открытии пружины натянуты
Открывание может происходить как вручную, так и с использованием электрического привода. Второй вариант как раз и представлен на схеме внизу. В любом случае, система комплектуется двумя компенсаторами веса полотна, которые располагают по обе стороны въезда:
- С помощью пружин самый популярный метод, при необходимости можно регулировать натяжение пружины. Недостаток — ограниченная масса, которую могут поднять пружины
2.С использованием противовесов. Этот метод более громоздкий, его сложней регулировать и для его обустройства потребуются дополнительные ролики, по которым будет скользить трос. Пользователи отмечают некоторые проблемы с тросами, их креплением и тд
Но более важная классификация еще впереди. Мы разобрали, какие бывают компенсаторы веса. Теперь определимся с основными конструкциями.
Чертежи для изготовления подъемно поворотных гаражных ворот
Можно выделить две системы:
- Первая – классическая с использованием направляющих горизонтальных рельс. Полотно втягивается в гараж и скользит по этим элементам. Недостаток такой системы – шум от скольжения, шум от роликов. Кроме того, направляющие могут мешать вам работать в закрытом гараже, но таких моментов не много.
- Без направляющих рельс, — на четырех рычагах, еще называют z-системой. Преимущество в легкости устройства и бесшумной работе. Недостатком может стать сложность в том, чтобы задать кривую, по которой будет двигаться конструкция
Дальше обсудим, как провести работы своими руками, но сначала ознакомимся с возможностью их установки в вашем гараже:
- Первое, на что нужно обратить внимание – проем должен быть прямоугольной формы. Если у вас железный гараж, обратите внимание, на то, чтобы стойки проемы были строго вертикальными. Если они будут сужаться к верху, то полотно не сможет заехать.
- Другой важный момент – высота вашего проема. В открытом положении конструкция уменьшит его еще на 20 см. Если высота потолка позволяет, следует при необходимости поднять перемычку на достаточную высоту. Учитывайте, что может потребоваться въезжать в гараж на разных машинах, кроме того, большой проем будет плюсом при продаже.
Если вы планируете использовать готовые створки в качестве полотна, учитывайте, что может получится так, что пружины не смогут их поднять и нужно проектировать систему с противовесами. Помните о том, что теплоизоляция тоже имеет вес, который нужно будет учесть при расчетах.
Подготовка к работе
Сейчас мы перечислим материалы и инструменты, которые точно будут нужны вам для работы. Мелочи пропустим и укажем основные элементы. Для сборки каркаса и направляющих вам потребуются:
- Уголки или профили – для сборки каркаса рамы и направляющих. В принципе, все можно собрать из профилей, они и выглядеть будут аккуратней. Не знаем, зачем в аналогичных статьях рекомендуют готовить бруски, они вам ни к чему, все будем делать из металла. Профили должны быть различных сечений. Ширина полотна определяет ширину профиля.
- Готовим ролики и подшипники, пружины (по внутреннему диаметру ø30 мм) либо элементы противовесов.
- Утеплитель – подойдет пенопласт.
- Обшивку – листовой металл, либо профнастил.
Из материалов вам потребуется:
- “Болгарка” с отрезными кругами;
- Сварочный инвертор;
- Шуроповерт;
- Рулетка, маркеры.
Порядок изготовления
Первое, с чего нужно начать – составить чертеж ворот. Не пугайтесь, это не сложно и на чертеж должен быть таким, чтобы вы его понимали. Вначале замерьте проем и нанесите его на лист. Продумайте, как будет двигаться полотно, сколько место ему нужно будет, насколько будет выходить за пределы гаража его козырек.
Далее определитесь с типом конструкции – будут ли они иметь направляющие рельсы или нет. Подумайте о том, какие материалы у вас есть, сколько они будут занимать места. Вообще, вся работа займет у вас два полных дня, поэтому подготовьтесь. Основные шаги в установке:
- Установка и сваривание элементов рамы, ее обычно располагают внутри гаража;
- Установка рельс;
- Сваривание полотна ворот. Крепление рычагов и пружины, либо системы с противовесом.
Подробней не будем расписывать порядок установки, потому что вариантов подъемно-поворотных ворот много и поэтому шаги выше пригодятся не всем.
Гаражные подъемные ворота своими руками чертежи
Виды ворот
Для установки в гараж используют 2 вида ворот.
Подъемно-секционные ворота
Данный вид ворот является сборной конструкцией из некоторого числа панелей. Во время открытия гаража, сами ворота по роликам уходят внутрь гаража.
Данная конструкция имеет как положительные аспекты, так и отрицательные:
Плюсы: минимальный уровень шума при открывании, легко открываются и закрываются.
Минусы: невысокая прочность всей системы, трудности при установке и на производстве.
Подъемно-поворотные ворота
Плюсы: сло
 Пантороутер — это шаблон для резки тенона на основе шаблона , который имеет все виды применения для резки сложных деревянных соединений Пантороутер планы |  Pantorouter XL является увеличенной версией моего pantorouter,
предназначен для размещения погружных маршрутизаторов. Он также имеет больший диапазон
движения. Но это занимает больше места. Панторутер XL планы | ||
 Самодельная ленточная пила не должна быть компромиссом. Никаких нестандартных металлических деталей не требуется. Планы ленточной пилы |  Меньшая 14-дюймовая ленточная пила , которая также превращается в лесопильный завод 14 «ленточная пила / лесопилка | ||
 Самодельная 20-дюймовая ленточная пила с 13-дюймовой (34 см) пропил-емкостью, и достаточно большой, чтобы взять лезвий пилорамы 20-дюймовые ленточные пилы | |||
 Этот пантограф маршрутизатора отличается от обычных тем, что он поддерживает вес маршрутизатора.Это позволяет также контролировать глубину резания , и дает намного лучший обзор резания . 3-D маршрутизатор пантограф |  Маршрутизатор поднимается до 45 °. Это действительно расширяет возможности для создания пользовательских формовок , даже с базовыми наборами бит маршрутизатора . Наклонный лифт | ||
 Оснастка с помощью шурупа-шурупа до позволяет точно прорезать пространство по дереву для изготовления соединения коробки и пальца на настольной пиле.Одновременно может быть обрезано до восьми досок. Винтовое соединение коробки |  Резчик копий маршрутизатора. Копирует сложные трехмерные фигуры.
Четыре оси (маршрутизатор может наклоняться) и магазины
более компактный, чем коммерческие машины. Маршрутизатор копировально-вырезной станок | ||
 Слот-долбежный станок с использованием роутера. Легко установить , и режет чище и на быстрее, чем большинство других дробилок . Слот долбежный станок |  Шпилька, которая позволяет разрезать обе стороны шипа
простое движение рычага для большей скорости и большего
точная резка шипов.Быстросъемный джиг | ||
 Настольная пила ласточкин хвост. допускает большее разнообразие, и больший размер сустава, чем это возможно с джиг-роутер Настольная пила для ласточкиного хвоста |  Меньше, чем обычный пылесборник, тише и экономичнее, чем в магазине. Маленький пылесборник | ||
 12-дюймовый фуганок, построенный из частей, спасенных от дешевой 12-дюймовой толщины
строгальный станок. Легко для двух человек носить с собой.Самодельный деревянный фуганок |  Самодельная настольная пила на основе циркулярной пилы, с более
надежный способ монтажа пилы и простой механизм регулировки глубины Самодельная настольная пила | ||
 Ленточная шлифовальная машина размером 6 x 48 дюймов, может использоваться как обычная ленточная шлифовальная машина
или перевернул на бок, чтобы использовать как шлифовальный станок Ленточная шлифовальная машина 6 x 48 дюймов |  Ленточная шлифовальная машина 1 х 42 дюйма. Использует более длинные ремни (42 «), чем большинство
полосовые шлифовальные машины. Глубокая глотка и сменные валики
позволяют этой шлифовальной машине шлифовать выпуклые и вогнутые края, заменяя
шпиндельные шлифовальные машины для большинства применений, и это быстрее и
менее пыльный1 «x 42» полосовой шлифовальный станок | ||
 Деревянный настольный токарный станок, с деревянными подшипниками.
Этот токарный станок длиной 80 см оснащен двигателем мощностью 1/3 л.с.
поворачивать шпиндели длиной до 43 см и чаши до 26 см
диаметр.
При весе всего 20 фунтов без двигателя, легко убрать, когда
не используется. Деревянные планы токарного станка | |||
 Не наклоняющийся деревянный лифт. Это мой старый дизайн раньше
Я придумал наклонную версию. Деревянный роутер лифт |  Измельчитель яблок, для извлечения сока из яблок.яблоки
перед тем, как сок будет эффективно извлечен, необходимо размолоть
нажав. Яблочная дробилка | ||
 Получите скидки, если вы покупаете более , чем один план на странице покупок. Скидки на несколько покупок | |||
Программное обеспечение для деревообрабатывающих | |||
 Увеличьте свои планы по деревообработке до 1: 1. Программа для создания полноразмерных многостраничных распечаток из чертежей и моделей САПР Программа BigPrint |  Мой генератор шаблонов делает печатные бумажные шаблоны для
режущие механизмы из фанеры ленточной пилой.Многие люди также используют его
с ЧПУ. Редуктор и программа генератора шаблонов передач | ||
 Программа для вашего компьютера на , создающая трафаретные блоки с использованием любого шрифта на вашем ПК. Трафаретная программа | |||
Другие планы на продажу: Игрушки и мебель (скидки при покупке более одного) | |||
Мы не можем найти эту страницу
(* {{l10n_strings.REQUIRED_FIELD}})
{{l10n_strings.CREATE_NEW_COLLECTION}} *
{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}
{{}} L10n_strings.COLLECTION_DESCRIPTION {{AddToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ Пункт}} {{}} l10n_strings.PRODUCTS {{}} L10n_strings.DRAG_TEXT{{l10n_strings.DRAG_TEXT_HELP}}
{{}} L10n_strings.LANGUAGE {{$ Select.selected.display}}{{статья.content_lang.display}}
{{}} L10n_strings.AUTHOR{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}
{{$ Выбора.selected.display}} {{}} L10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON {{}} L10n_strings.CREATE_A_COLLECTION_ERROR
,
