Каркасный дом своими руками — пошаговая инструкция (+фото)
Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.
Фундамент
Фундамент под каркасный дом
Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.
Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.
Монтаж каркаса

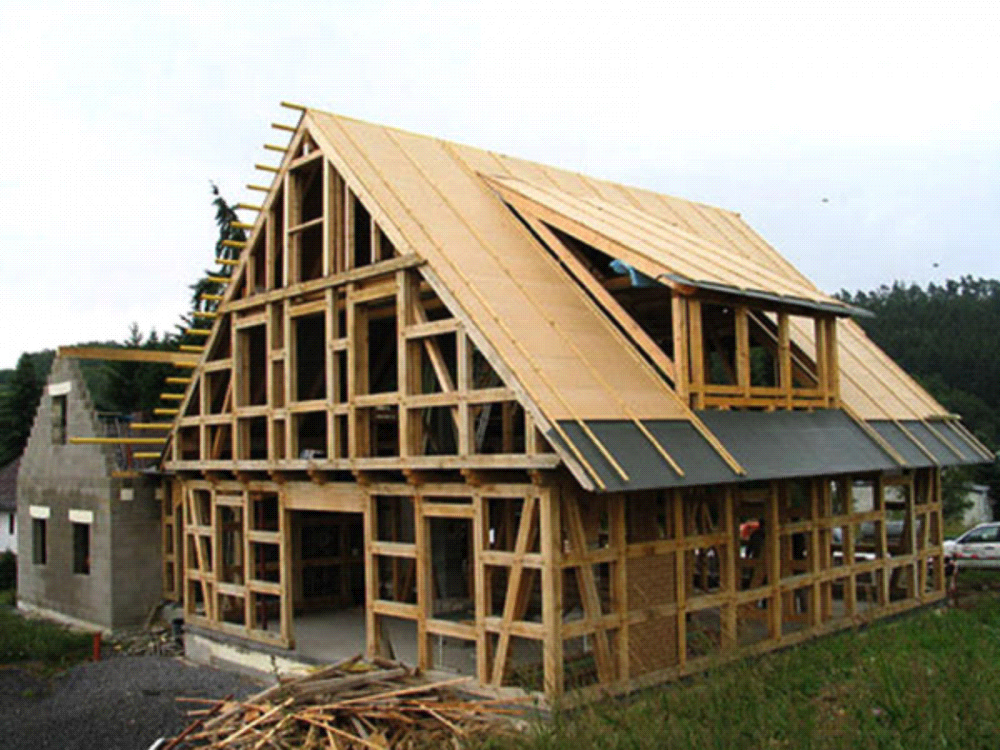

Схема каркасного дома
Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.
Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.
Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.
Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.
Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.
Пол
Фундамент и пол первого этажа
Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.
Обратите внимание! Его предварительно надо обработать антисептическим раствором.
Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.
Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.
Стены

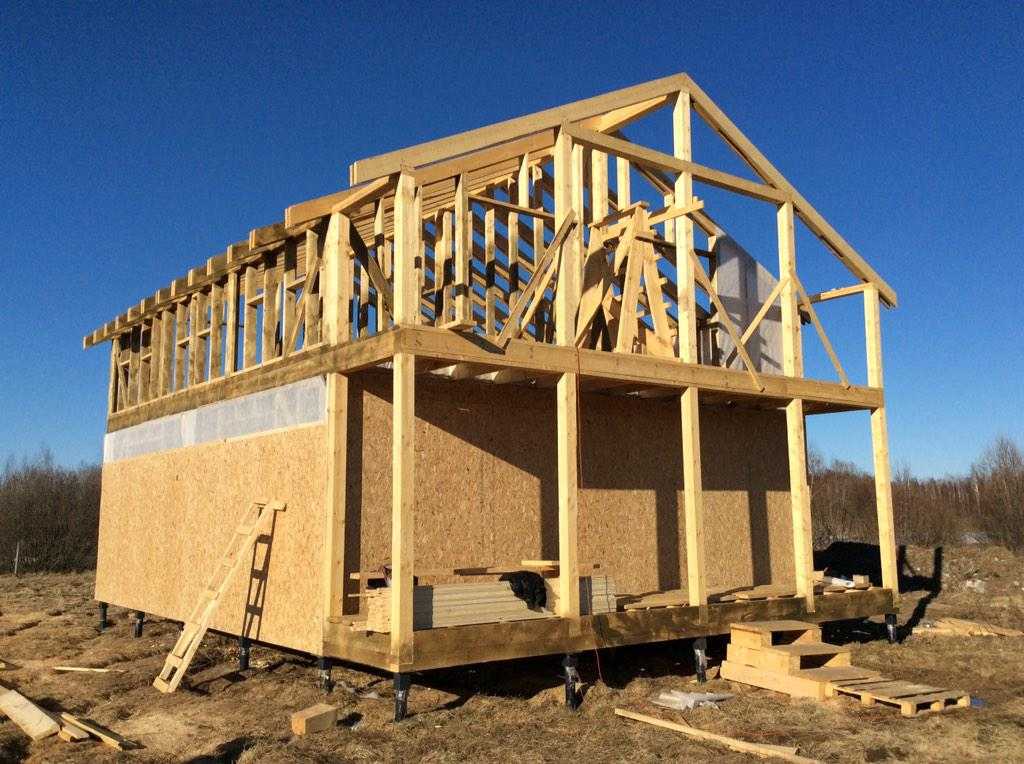

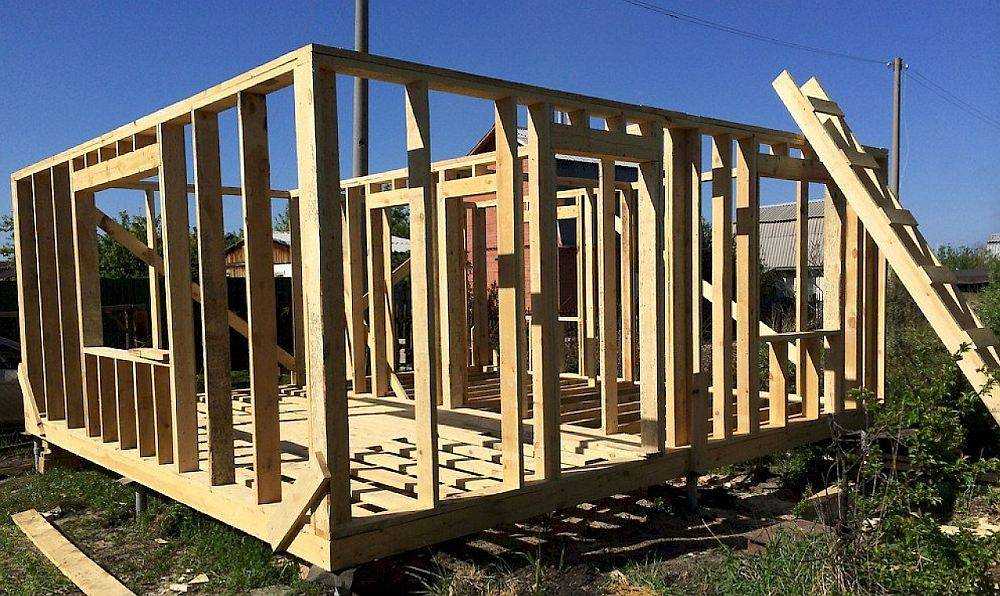

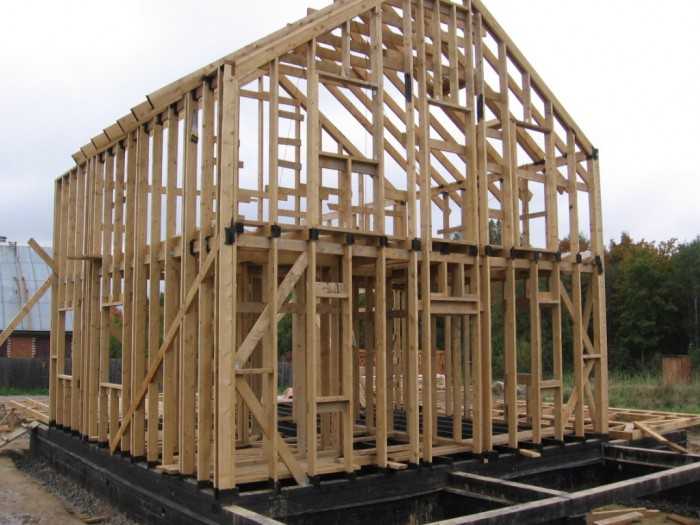

Процесс возведения каркаса
После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.
Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.
Окна
Окна в каркасном доме
По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.
Крыша
Стропильный каркас
Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.
Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.
Чем и как утеплить дом
Стены каркасного дома
Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.
Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.
Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.
Видео
Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:
Фото

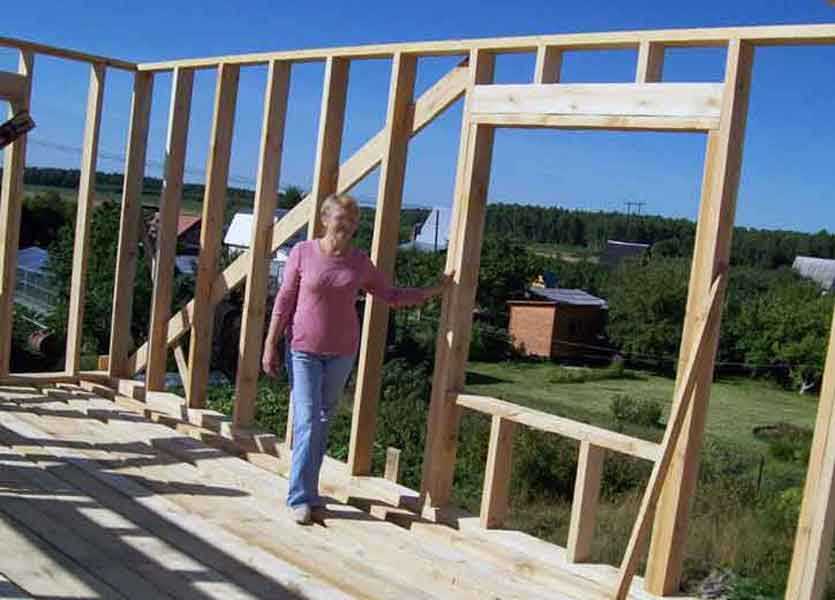

Раскосы каркаса стен
Пирог крыши каркасного дома
Обшивка внешних углов
Верхняя обвязка
Нижняя обвязка
Каркас межкомнтаных перегородок
Перекрытие
Схемы
Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:
Проект каркасного дома
Устройство каркасного дома
Устройство столбчатого фундамента
Схема фундамента каркасного дома
Вентиляционный зазор
Схема ветрозащиты в утеплении стен
Схема нижней обвязки
Схема черновой стяжки по грунту
Схема устройства полов
Схема пароизоляции
Основные конструктивные элементы каркасных домов
Элементы каркасного дома
Чертеж стены каркасного дома
Основание каркасного дома
Схема утепления стен
Стена в разрезе
Видео со строительством каркасного дома своими руками.

Возведение собственного дома в каркасном исполнении – недорогой, практичный и долговечный вариант. При достаточном опыте можно сэкономить значительные средства и время. Если вы задумались как построить каркасный дом своими руками: видео – инструкции, уроки и примеры можно найти на сайте. Попробуем рассмотреть постройку каркасного дома более подробно.
Содержание статьи
- Сроки строительства
- Ряд первоочередных вопросов
- Этапы строительства дома
- Установка фундамента
- Монтаж каркаса
- Отделочные работы
- Теплоизоляция каркасного дома
- Плиты из пенопласта
- Минеральная вата
- Пенополиуретан
- Эковата
- Экономичность каркасного строительства
- Срок службы дома по каркасной технологии
Сроки строительства
На этапе проектных работ или даже раньше всегда может возникнуть вопрос – сколько же времени продлится вся стройка. В зимний период, конечно же, погодные условия будут несколько мешать работам. Летом можно не только успеть залить прочный и надежный фундамент, но и возвести готовый дом в рекордное время.
Ряд первоочередных вопросов
- Насколько сложен общий план дома.
- Будут ли работы производиться строительной бригадой или самостоятельно. Как строятся и ремонтируются каркасные дома ютуб – влогеры выкладывают репортажи достаточно часто. Небольшой фрагмент как экономично построить каркасный дом своими руками — видео.
- Задействована и в строительстве специальная техника.
- Проведено ли согласование проектной документации.
- Какие материалы используются и как быстро можно их приобрести. При проведении работ готовыми панелями с элементами утепления и отделки вся стройка может занять считанные дни.
Общие сроки строительства зависят от сложности спроектированного дома, этажности, количества комнат и плана жилища.
На заметку
Примерные сроки строительства каркасных домов: Дачный домик 4*4 м – от 10 до 15 дней; Дачный домик 5*7 м – от 12 до 20 дней; Дачный дом от 2-х этажей – от 5 недель до 3 месяцев.
Этапы строительства дома
В целом технология возведения каркасного дома стандартная и зависит от условий местности и денежных возможностей домовладельца. Посмотреть как происходит строительство каркасного дома своими руками видео поэтапно.
youtube.com/embed/EAbTeFLnG-Y?enablejsapi=1&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&rel=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/> youtube.com/embed/dGurC-9IgcQ?enablejsapi=1&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&rel=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/> youtube.com/embed/YsSaGtgdzNc?enablejsapi=1&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&rel=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/> youtube.com/embed/Cb9FJRPLG1g?enablejsapi=1&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&rel=1&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»/>Подготовительный. Создание проекта дома с учетом будущей местности, этажности и используемого в строительстве материала.
Установка фундамента
- Ленточного – устойчивая монолитная конструкция по всему периметру будущего дома и внутренним комнатам;
- Свайного – универсальный вид фундамента, подходящий для всех типов почвы, не рекомендуется установка в сейсмически непостоянных территориях;
- Столбчатого – из готовых круглых или прямоугольных столбов, либо отлитых из дерева и цементного состава на месте.
Фундамент и материалы для него должны выбираться с учетом почвы, ветрености климата, подземных вод, этажности. Начать строительство каркасных домов по видео урокам можно, имея минимальные навыки строительства.
Как заливается фундамент под каркасный дом смотреть видео.
Монтаж каркаса
После заливки и устройства фундамента необходимо выждать необходимое время:
- Выкладывается первый венец и обвязка.
- Утепляется и закладывается пол.
В последнее время не рекомендуется проводить утепление с помощью пенопласта из-за его неэкологичности и с помощью стружек из-за их горючести и подверженности воздействию влаги.
Отделка плитами ОСП.
- Возводятся сваи и стены будущего дома, производится утепление жилища.
Возведение стен зависит от применяемого материала и метода выполнения сборки. Собрать каркас дома можно в ходе строительства, сразу прикрепляю сваи и детали, либо возвести дом в стороне и с помощью техники перенести собранный каркас на фундамент.
- Устройство потолка и кровли.
При малоэтажном строительстве рекомендуется произвести дополнительное утепление потолка, при многоэтажном – укрепить дополнительно балки первого этажа.
Отделочные работы
При проведении строительных работ важно учесть место расположения будущих коммуникаций.
На заметку При возведении дома с помощью специальных сип-панелей внутренняя отделка может производиться в упрощенном виде, так как готовые панели могут уже содержать в себе элементы утеплителя и отделки.
Материалы, выбираемые для внутренних и внешних отделочных работ, зависят от предпочтений заказчика и разработанной сметы. С помощью каких строительных материалов возводится каркасный дом, поэтапное строительство видео репортажи не только подскажут, но и дадут достаточно подробное представление.
Теплоизоляция каркасного дома
Возведение каркасного дома – не такой сложный вид работ, как строительство из кирпича. Если это конструкция для летнего проживания, тогда можно обойтись минимальными затратами на утепление и внутреннюю отделку, но если же вы планируете проживать в жилище круглый год, тогда стоит более тщательно выбирать то, чем будут утепляться стены и пол.
Плиты из пенопласта
Утепление пенопластом.
Как уже говорилось – недостаточно экологичный, но дешевый материал. Если проводить утепление каркасного дома пенопластом, то надо учитывать, что он не отличается особой прочностью, только влагоустойчивостью и хорошей воздухопроницаемостью. Еще один недостаток данного утеплителя – подверженность воздействию грызунов.
Минеральная вата
Черновая внутренняя отделка.
Один из самых популярных и недорогих утеплителей. Выпускаемая в форме рулонов или плит, идеально подходит на всех этапах строительства – утепление стен, пола и потолка может качественно выполняться именно ею.
Пенополиуретан
Нанесение пенополиурнтана на стены.
Качественный и недешевый утеплитель. При его закладке требуется применение специальной аппаратуры для смешивания составляющих и техники для подачи раствора. Бесшовность и равномерность нанесения материала обеспечивает устойчивую тепло и влагоизоляцию. Видео строительства каркасного дома своими руками и его утепление с помощью пенополиуретана можно найти в сети.
Эковата
Нанесение эковаты на наружные стены.
Натуральный материал из волокон целлюлозы, так же наносимый с помощью напыления. Чуть более экономичен, чем полиуретан. Имеет обработку против воспламенения, от вредителей и грызунов.
Экономичность каркасного строительства
Популярность возведения домов по каркасной технологии пришла из-за невысокой себестоимости материалов, применяемых в строительстве:
- Самостоятельная закупка деталей или покупка готового домокомплекта с завода сэкономят усилия и денежные средства;
- Качественно подобранные утеплители помогут сохранить тепло на более длительный срок, чем кирпичные стены.
Как возводятся недорогие одноэтажные каркасные дома, технология строительства видео.
Срок службы дома по каркасной технологии
Опыт возведения жилища по каркасной технологии успешно существует уже несколько веков. Некоторые дома, возведенные первыми, стоят до сих пор.
Скандинавская технология строительства.
За многие годы претерпели изменения не только технология возведения, но и строительные материалы, применяемые при возведении построек. И, конечно, длительность эксплуатации жилища зависит не только от того, ч помощью чего производилась стройка, но и от грамотности проводимых проектных работ.
Поэтому сроки эксплуатации построек и варьируются от 30 до 75 лет. Если все-таки возник вопрос о сроке эксплуатации, можно найти в интернете как выглядят сейчас каркасные дома видео и фото реальных объектов.
Поделиться с друзьями:
Каркас дома 101 — Как построить каркас дома
Каркас дома
При осмотре каркасного дома до того, как будут установлены настенные покрытия, строительство часто кажется сложным и для некоторых пугающим проектом. Каркас дома фактически состоит из нескольких отдельных «проектов», собранных в один для создания готового дома. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабивные устройства, вам даже не нужно быть опытным молотком, чтобы построить дом. Однако для неопытных лучше начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хорошим примером является гараж или садовый сарай. В большинстве случаев вы будете строить по чертежам, и это, безусловно, проще всего для неопытных. Убедитесь, что вы следуете всем спецификациям и чертежам высоты.
Наиболее распространенным материалом для каркаса является дерево, но все более популярным становится металлический каркас. Металл может быть желательным в некоторых областях, а также может быть нормой в других областях. Независимо от типа конструкции обязательно проконсультируйтесь с местными строительными властями относительно правил, касающихся строительства и каркаса, а также получите все необходимые разрешения.
Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.
Методы каркаса
В стандартном деревянном доме или «палочном» каркасе используются два метода — шар или платформа — и оба имеют преимущества и недостатки. Каркас из воздушных шаров иногда используется в двухэтажных зданиях. В воздушном каркасе шпильки проходят как один от подоконника до верхней плиты второго этажа. Балки второго этажа поддерживаются ленточной доской, вставленной в стойки. Этот тип конструкции является самым сложным, но обеспечивает беспрепятственные проемы между этажами, что позволяет легко проводить инженерные коммуникации, не вырезая и не вырезая проемы. Однако противопожарные перегородки должны быть установлены на уровне пола второго этажа между стойками.
Первый шаг – уложить подошву для плитной конструкции или плиту порога для фундамента/пола на анкерные болты, отметить их расположение и просверлить отверстия.
Платформенный каркас можно использовать как для одноэтажного, так и для двухэтажного дома, это самый простой и распространенный метод строительства. Противопожарные барьеры создаются автоматически с этим типом конструкции. Построить одноэтажный проще всего, двухэтажный или разноуровневый сложнее. Каркас платформы проще, чем каркас из воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.
Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через подошву стены.Любая конструкция может быть выполнена на бетонной плите или на фундаменте. Плита действует как пол; фундамент требует, чтобы пол был сначала построен. Затем стены обрамляются на полу (или плите) и поднимаются на место.
Наиболее распространена конструкция на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.
Строить с этажа вверх При строительстве на фундаменте первым шагом является устройство пола на фундаменте. Пороговые плиты крепятся к фундаменту анкерами, затем к порожковым плитам крепятся лаги перекрытия, а их концы замыкаются в оголовки балок. Перемычки и внешние балки должны соответствовать внешним краям фундамента. Металлические подвесы облегчают установку балок, чем прибивание их гвоздями.
Во многих случаях в больших зданиях или зданиях с пролетами балок более 16 футов устанавливается балка для обеспечения поддержки пола в этих местах. Сегодняшние балки обычно изготавливаются из инженерной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черный пол. Настил обычно представляет собой ориентированно-стружечные плиты (OSB) или 3/4-дюймовую фанерную обшивку. В прошлом по диагонали применялись цельнодеревянные доски 1-by.
Затем стены возводятся на плите или черновом полу. Строительство стен После возведения настила или пола можно приступать к возведению и возведению стен. Стены состоят из подошвенных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошве прибиваются шпильки, а к стойкам прибиваются верхние пластины.
Разметьте дверные и оконные проемы как на подошве, так и на верхней плите, а также места расположения шипов, используя рулетку и столярный угольник.
На самом деле стены собираются в одно целое или, в случае длинных стен, в секции, соединенные вместе для получения необходимой длины. При строительстве на плите первым шагом является укладка подошвы на плиту и отметка расположения анкерных болтов. Просверлил эти дырки. Независимо от того, строите ли вы на плите или фундаменте, следующим шагом будет укладка подошвы и верхней плиты рядом и определение расположения дверей и окон в соответствии с планами или проектом вашего здания. Вы должны знать размеры грубых проемов любых дверей и окон. Используя столярный угольник, отметьте эти грубые места отверстий на обоих. Язычок квадрата имеет ширину 1-1/2 дюйма, точную ширину высушенных в печи двухслойных каркасных материалов. Затем отметьте места шипов, снова на подошве и на верхней пластине одновременно. Это измерение может относиться к 16- или 24-дюймовым центрам, в зависимости от конструкции здания или местных норм.
После того, как все измерения будут отмечены как на подошве, так и на верхней плите, положите их на край основания пола или бетонной плиты на соответствующем расстоянии друг от друга по длине стоек. Если вы используете готовые шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в отмеченных ранее местах.
Перемычки над дверями и окнами могут быть размером 2 x 6 с гибкими стойками над ними или по всей ширине 2 x 10.

Обычно используются какие-либо крепления. Тип и количество зависят от правил кодекса и конструкции здания. Один из методов заключается в том, чтобы вставить в шпильки ветровые или ураганные распорки 1 × 4. Измерьте от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.
После того, как шпильки на месте, обрамите дверные и оконные проемы, а затем добавьте перемычки. Заголовки могут быть построены во всю ширину с использованием 2 на 10, или они могут быть созданы с использованием заполнения 2 на 6 над ними с помощью болтовых шпилек. Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных прокладок между досками коллектора, чтобы создать в коллекторе ту же толщину, что и ширина стоек 3-1/2 дюйма. Коллекторы поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Кривые шпильки крепятся между триммерами под дверными и оконными проемами и располагаются так, чтобы соответствовать другим шпилькам на тех же 16- или 24-дюймовых центрах.
Установите распорку на место и отметьте на стойках стены. Затем распилите каждую сторону выреза.
Завершите вырез долотом.
Монтажный пневмогвоздезабивной пистолет может сэкономить время, если на объекте есть электричество. Если нет питания, вы можете использовать беспроводную модель, такую как Paslode. Несколько лет назад моя дочь помогала строить здание и никогда не «махала молотком». С помощью гвоздезабивного пистолета у нее не возникло проблем, и мы построили здание за короткое время.
Выравнивание рамы В некоторых случаях стены возводятся без дополнительных распорок, с использованием обшивки из фанеры или ОСП по углам для закрепления и выравнивания секции стены. А в некоторых случаях обшивка наносится на каркас стены еще до возведения стены. В любом случае секцию стены сначала возводят в квадрат, измеряя по диагонали от угла к углу, затем от противоположного угла к углу и сдвигая секцию стены, чтобы получить равные размеры и квадратную форму стены. большой деревянный 9Также можно использовать треугольник с углом 0 градусов. Затем устанавливается временная скоба, удерживающая квадрат стены.
Во многих случаях к стенам добавляются ураганные распорки. Он состоит из купленных металлических полос или полос 1 на 4, установленных по диагонали через стену и врезанных во внешние края полос 2 на 4. С подошвой и верхней пластиной, прибитыми к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно прикрепите ураганную распорку на место и отметьте места разрезов. Используйте пилу, чтобы вырезать пазы, а затем удалите материал между следами пилы с помощью стамески. Закрепите распорку двумя гвоздями 8d на каждой стойке, а затем обрежьте концы распорки заподлицо с краями пластины. (Обязательно сверьтесь с местными нормами и правилами крепления в вашем регионе.)
Возведение стен
Возведение стены довольно просто, но даже небольшие стены лучше возводить вдвоем. Монтаж на черный пол проще, чем на плиту. Просто сдвиньте стену близко к краю в месте ее расположения и наклоните ее вверх. Мне нравится использовать временные стопорные блоки размером 2 на 4, прикрепленные к внешним краям балок и перемычек, чтобы стена не соскальзывала, когда вы ее поднимаете. При установке стены на бетонную плиту сдвиньте ее вверх к анкерным болтам, затем вам придется поднять стену и расположить ее на анкерных болтах. Опять же, это работа как минимум для двух человек, даже для короткой стены.
Подняв стену, вбейте в землю колья размером 2 на 4 и установите временные опоры, прикрепленные к стойкам и кольям стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, так как их легче вытащить позже. Убедитесь, что стена ровная и находится в правильном положении, прежде чем крепить распорку. При размещении на плите закрепите опорную плиту с помощью шайб и гаек на опорной плите и на анкерных болтах. Если на фундаменте/поле, прибейте подошву к черновому полу, а также к балкам пола и перемычкам. Если стена должна быть построена секциями, соорудите следующую секцию, возведите ее, раскрепите и закрепите на ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на шпильке.
Соорудите торцевые стены так, чтобы они помещались между боковыми стенами, возведите и закрепите их.Убедившись, что все углы расположены вертикально, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Соберите, возведите и закрепите противоположную стену таким же образом. Затем постройте стену, которая помещается между двумя стоячими стенами. Эта стена измеряется, чтобы поместиться между ранее возведенными стенами, измеряя внизу. Постройте и возведите противоположную торцевую стену таким же образом. На этих стенах начните со стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 на ранее возведенных стенах. Как и в случае с другими стенами, проемы обрамляются таким же образом и применяются распорки. В любом случае эти стены возводятся между двумя соседними стенами, закрепляются вертикально, а затем прикрепляются к внешним стойкам на двух смежных стенах. Зафиксируйте центральную часть, чтобы она не выгибалась и не выгибалась внутрь.
Если здание не прямоугольное и не квадратное, а имеет пристройки, постройте эти стены, соединив их по углам, снова создав две «стороны», а затем возведя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках стен соединяются путем прибивания второй верхней пластины поверх верхней пластины, пересекая все стыки, чтобы надежно связать их вместе. Эта вторая верхняя пластина создает окончательную высоту стены стандартной 8-футовой стены.
Отрежьте и снимите подошву между дверными проемами.
Внутренние стены, соединяющиеся с внешними или другими внутренними стенами, также нуждаются в блокировке углов.
С помощью ручной пилы отрежьте и снимите секцию подошвы в нижней части каждого дверного проема. Угловая блокировка добавляется в углах, чтобы обеспечить прямой угол для установки внутренних настенных покрытий. Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима в каждом внутреннем углу стены, чтобы обеспечить крепление внутренних стеновых покрытий. После возведения стен можно приступать к установке потолочных балок поверх стен. Если вы строите второй сюжетный платформер, вы просто повторяете весь процесс. Снова возведение пола поверх стен, затем возведение и возведение стен второго этажа.
Блокировка углов необходима для создания углов при внутренней отделке стен. Детали каркаса
Детали каркаса, добавляемые при возведении стен, облегчают завершение строительства. Например, вы можете добавить настенную подложку к любой области входа ванны и смесителя, а также к местам расположения настенных приборов. Это облегчит установку всего этого, и это легче сделать во время возведения стен, чем после возведения стен. Вы также можете добавить блокировку, чтобы помочь поддержать ванны. Некоторые строители крепят дополнительные короткие блоки в каждом углу возле пола, чтобы обеспечить лучшую поддержку для прибивания плинтусов на месте. Это позволяет вам прибить плинтусы дальше от их концов и предотвратить расщепление концов. В полу между швами во время строительства можно установить перемычки, чтобы сделать пол более качественным и «менее скрипучим».
Короткие угловые блоки на каждом углу облегчают установку плинтусов.
Создание каркаса здания не должно быть сложной задачей, если вы делаете это шаг за шагом, следуете планам и правилам и начинаете с простого.
Каркас дома: советы, идеи и материалы
Каркас – это скелет дома. Если рама крепкая, она обеспечивает необходимую поддержку всему последующему. Но если она слабая, никакая дорогая отделка не скроет изъяны: идеально оштукатуренные стены будут трескаться при каждом хлопке двери, гранитные столешницы будут постепенно шататься, а дубовые полы будут подпрыгивать и скрипеть, как ржавая пружина.
«Самая большая ошибка при кадрировании — самая большая ошибка, которую вы можете совершить, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем провисание, подпрыгивание и движение начнут проявляться». .»
Хотя основы современного каркасного каркаса не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые до середины 1970-х были новинкой, ускорили процесс сборки; инженерные пиломатериалы неуклонно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.
Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны быть в руках опытной бригады плотников, которые знают, как с ними обращаться. «С первого раза построят правильно, — говорит Том, — так что потом не пожалеешь». Чтобы увидеть, как Том возводит дом, читайте дальше.
Каркас дома можно сделать из толстых столбов и балок (старейший метод каркаса) или из очень длинных стержней (каркас баллона викторианской эпохи). А вот Том Сильва обычно кадрирует в одноэтажных «платформах», состоящих из 8-или 9-тиСтены высотой в метр опираются на пол, обшитый фанерой. Каждая история накладывается поверх предыдущей, пока не придет время ставить крышу.
Схема каркаса дома
Иллюстрация Яна УорполаНаконечники для каркаса дома
Гвозди- Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических соединениях.
- Не перегружайте. Шляпка гвоздя, утопленная слишком глубоко в древесину, не может выдержать его полного веса.
- Пробел последовательно . Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает надежную поддержку концов панелей.
- Используйте сухую древесину. Пиломатериалы со штампом «S-dry» или «KD» (высушенные в печи) с меньшей вероятностью деформируются и скручиваются.
- Держите древесину сухой. Поднимите штабеля с земли и накройте их брезентом.
- Используйте зажимы для фанеры на панелях крыши и стен. 1/8-дюйм. зазор, который они создают между каждым листом, предотвращает коробление.
- Уложите листы перпендикулярно каркасу. Увеличивает общую прочность и жесткость.
- Приклейте и закрепите. Клеи могут повысить прочность соединения на треть.
Идеи обрамления от TOH Project Houses
Фото Брайана Уайлдера Металлические вешалки и галстукиБеспокойство по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделало металлические ремни и галстуки неотъемлемой частью кодовых книг и на современных рабочих местах, даже там, где такие стихийные бедствия случаются редко.
Существуют сотни различных типов арматуры из оцинкованной стали, от подвесов для балок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.
Но с правильным гвоздевым пистолетом скорость установки практически не снижается. Примечание. Используйте только гвозди, указанные производителем — никаких замен!
Легкие балкиДвутавровая балка состоит из «полотна» из высококачественной ОСП (ориентированно-стружечная плита), вклеенного между двумя горизонтальными «полками» из обычного пиломатериала или ЛВЛ (клееного бруса). Он так же прочен, как двойная распиловка такой же ширины, но вдвое легче, и изготавливается длиной до 60 футов.
Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в стенке (с заданными размерами и интервалами) без ущерба для целостности конструкции. Компания TOH впервые использовала двутавровые балки в 1989 году при строительстве амбара в Конкорде, штат Массачусетс, и с тех пор Том использует их.
Балки LVL состоят из древесного шпона, склеенного под воздействием тепла и давления. Все шпоны ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.
В то время как LVL обычно используются в качестве коньковых балок и перекрытий над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и косоуров везде, где ему требуется максимальная производительность в минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они крепкие, как сталь, и при этом он может разрезать их обычной пилой.
Новые технологии для будущего обрамления
Вспененные клеи Новые клеи на вспененной основе используют превосходную клеящую способность полиуретана и легко наносятся одним нажатием пальца на спусковой крючок. Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.
Обшивочный гвоздь Sheather-Plus выдерживает подъемную силу в два раза лучше, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка для ускорения гвоздя. домой, затем связывается с деревом.
СупершпилькиЛаминированный пиломатериал — древесные стружки, склеенные под давлением до размеров стандартного бруса 2х4 или 2х6 (вставка) — без дефектов, не деформируется и не прогибается, может служить столько же как 22 фута, размер, немыслимый в настоящее время для распиленной шпильки.
Фото Колина СмитаГде найти
