Как правильно пристроить крышу веранды к дому своими руками: пошаговая инструкция, видео

Как правильно пристроить крышу к веранде своими руками?

Содержание:

Для начала разберемся, что такое веранда.

Веранда пристраивается к дому и служит своеобразным местом отдыха в летний период. Отличительные черты такой постройки – отсутствие отопления и неплохая вентиляция. Есть варианты веранд как открытого типа, так и застекленные. Вне зависимости от выбранного типа, у веранды должна быть крыша, чтобы защищать от осадков. Хозяину нужно будет определиться с формой крыши и ее материалом. Чаще всего веранды делают с односкатной кровлей под небольшим уклоном.

Итак, как пристроить крышу веранды к дому?

Конструкция крыши и ее особенности

Веранда может быть встроенной, то есть находиться под одной крышей вместе с домом. Но бывает, что ее пристраивают к уже построенному дому, тогда у нее будет индивидуальная кровля, просто примыкающая к основной постройке.

Односкатные крыши бывают у веранд, которые пристроены с боку дома – это чаще всего. Но иногда такую летнюю беседку строят с тыльной или фасадной стороны, в этом случае можно сделать двускатную крышу.

Чтобы кровля веранды своими руками выглядела гармонично и красиво, ее делают из таких же материалов, что и крыша дома. Однако могут быть и исключения.

Когда выбираете, как сделать крышу на веранде своими руками, из каких материалов, то стоит учитывать количество выпадаемых осадков в виде снега. Кровля должна быть достаточно прочной, чтобы выдерживать снежный слой.

Под крышу нужно проложить теплоизоляционный материал, но это не обязательно, так как веранда предназначена именно для использования ее в летний период, и дополнительное тепло может быть даже лишним. А вот оставить пространство для свободного прохождения потоков воздуха нужно, иначе в летнюю жару кровля будет сильно перегреваться, внутри скапливаться влага. Это плохо отразится на сроке службы кровельного покрытия.

Сделать крышу на веранде не очень сложно, так как постройка отличается малыми габаритами и возможностью использования ее преимущественно в теплое время года. Давайте разберёмся, как построить крышу веранды.

Как выбрать материалы для кровли веранды

В первую очередь, перед тем, как пристроить крышу веранды к скошенной крыше или построить отдельную, нужно определиться с углом наклона кровли и ее материалами.

Если уклон сильный, то сопротивление с ветром также будет сильное и осадки с такой крыши спадают легко. Если угол выше 25 градусов, то при палящем солнце материал может съехать, если он на рулонах. Если наклон до 60 градусов, то в два раза будет увеличен расход материалов.

При выборе материалов стоит учитывать среднестатистические показатели осадков в регионе; вес людей, которые будут крыть крышу; силу ветров и другие атмосферные особенности.

Какие бывают материалы для крыши веранды

Крыша веранды своими руками может быть сделана из многих материалов. Рассмотрим основные из них:

  • Черепица. Один из самых распространенных вариантов. Выглядит такая кровля эстетично, прослужит долго, может выдерживать серьезные осадки, не горюча. При высоких температурах не теряет своих свойств, теплоотдача происходит медленно, поэтому даже в ночное время крыша будет греть. Материал этот дышащий, поэтому естественная вентиляция обеспечена. Есть керамочерепица, ее применяют чаще всего, другой вариант цементно-песчаная – стоит дешевле и по весу она меньше, хотя по внешнему виду неотличима от керамической. Также выбирают мягкую черепицу, этот материал тоже очень устойчив и эластичен.
  • Металлочерепица. Этот вид черепиц стоит вынести отдельно. Состоит она либо из стали, либо из алюминия. Очень удобна в использовании. Можно класть прямо поверх старого покрытия. Она не выгорает на солнце, устойчива к перепадам температур, осадкам. Ее дополнительно обрабатывают от возникновения ржавчины. Но есть и недостаток – сильно шумит при дожде или ветре.
  • Материалы в рулонах. Обычно это недорогие материалы в виде рубероида, толи и т. д. Кладут их на обрешетку, прикрепляют гвоздями и рейками.
  • Полимерные. Стоят недорого, но очень износостойкие, долговечные и хорошо пропускают лучи солнца. Также такая крыша хорошо поглощает звук, весит мало, сохраняет тепло, свет пропускает почти на 100%. Если вы хотите сделать прозрачную крышу на веранде, то выбирайте прозрачный поликарбонат. Такая кровля не запотеет, капли осадков скатываются вниз, состоит из листов, которые скрепляются металлическими профилями. Крыша из поликарбоната для веранды своими руками — это отличное решение для любого типа пристройки.
  • Ондулин и шифер с содержанием асбеста и цемента. Эти виды материалов очень схожи по своим характеристикам и по внешнему виду. Как покрыть крышу веранды ондулином? Достаточно просто. Материал представляет собой плиты волнистой формы, такой же формы производят и асбестоцементный шифер. Крепятся они обычно саморезами или гвоздями на обрешетку. К преимуществам можно отнести долговечность, легкость в установке и замене одного листа, низкую стоимость, огнеупорность, не электризуется, стоек к влаге, обладает хорошими звукоизоляционными свойствами.
  • Есть еще вариант сделать тентовую крышу с телескопической системой, то есть, при необходимости такую крышу можно отодвинуть и тогда над вами будет открытое небо. Такая крыша вполне защитит от солнца, осадков, пыли, но если хочется больше простора и свежего воздуха, то ее легко можно отодвинуть. Если вы делаете веранду с такой крышей, то пристройкой к дому это считаться не будет, то есть, узаконивание строительства не требуется.

По мнению специалистов, если уклон выше 22 градусов, то строим крышу веранды своими руками с использование шифера или черепицы.

Процесс монтажа крыши

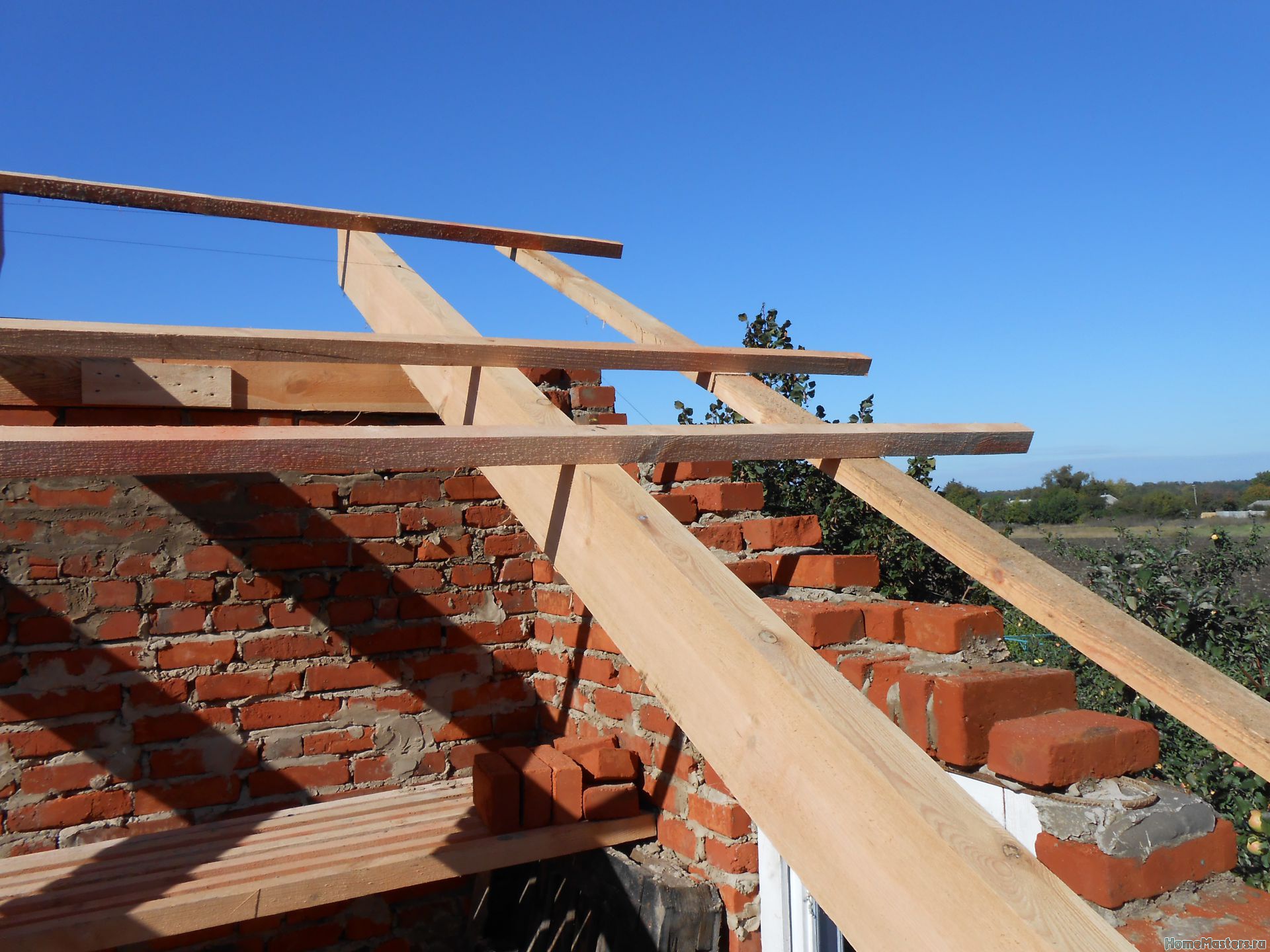

Если веранду пристраивают с боковой стороны дома, то крышу делают односкатной. Удобнее всего, если крыша дома и веранды составляет одно целое. Так протечки практически исключены, плюс экономия на монтаже и стройматериалах.

Пошаговое руководство как сделать крышу дома и веранды:

  • В первую очередь, нужно определиться, какой будет угол наклона. Если осадков в виде снега выпадает много, то кровля должна быть более покатой, чтобы она не провалилась под тяжестью снежных завалов. Тоже самое касается местности с сильными ветрами. Чем острее угол крыши, тем более она устойчива к ветрам.

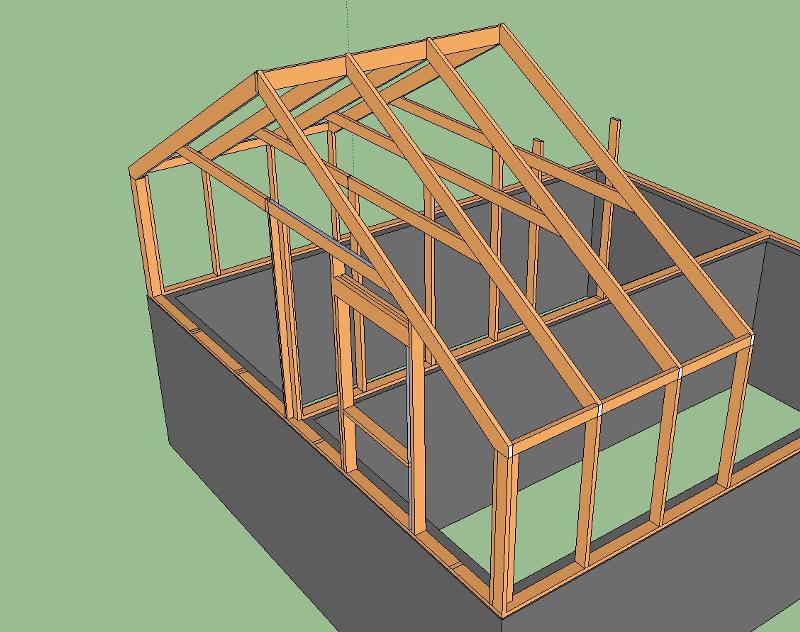

  • Затем идут работы по воздеванию деревянного каркаса. Делается это таким же образом, как и для строительства крыши дома.

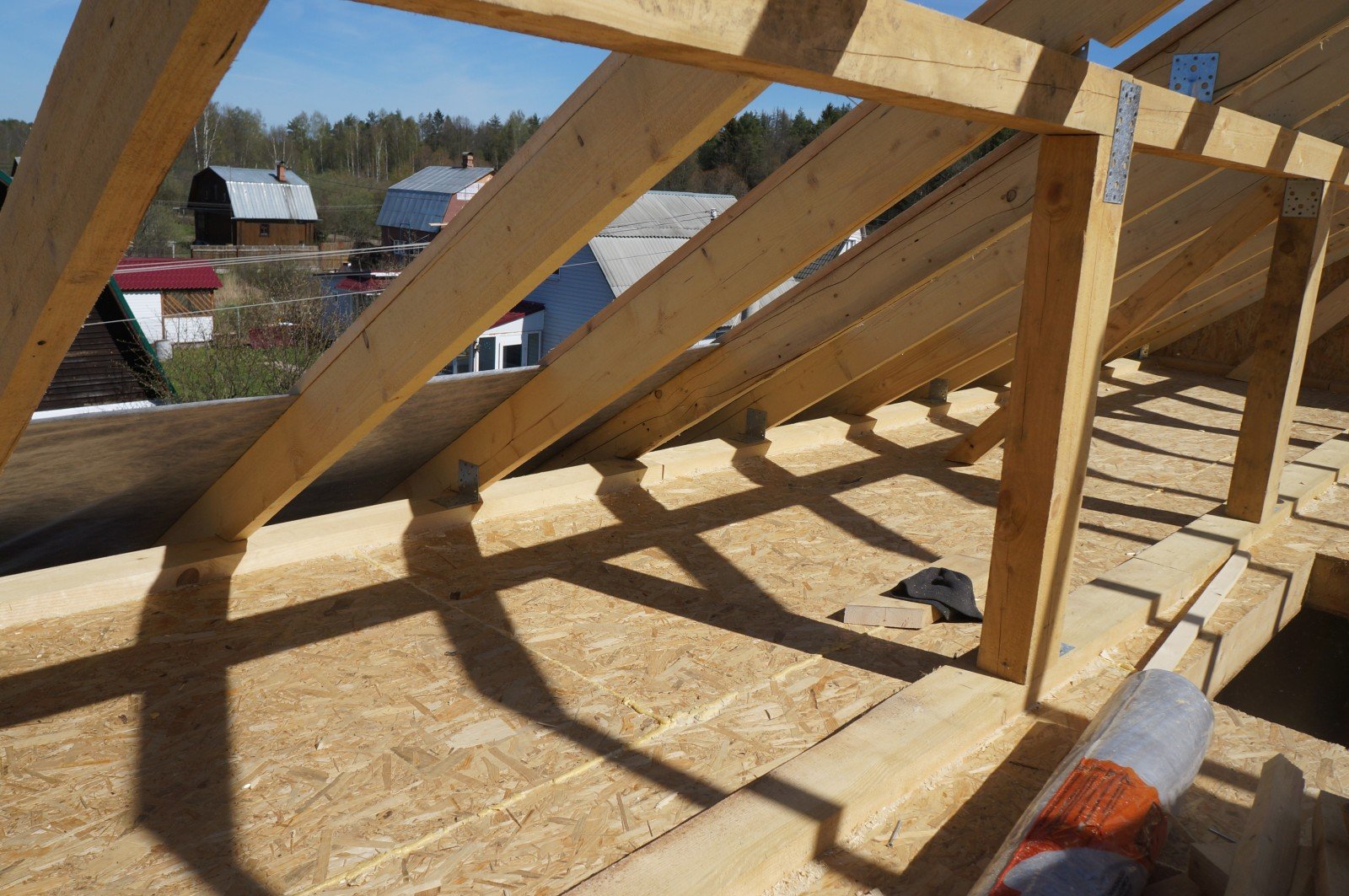

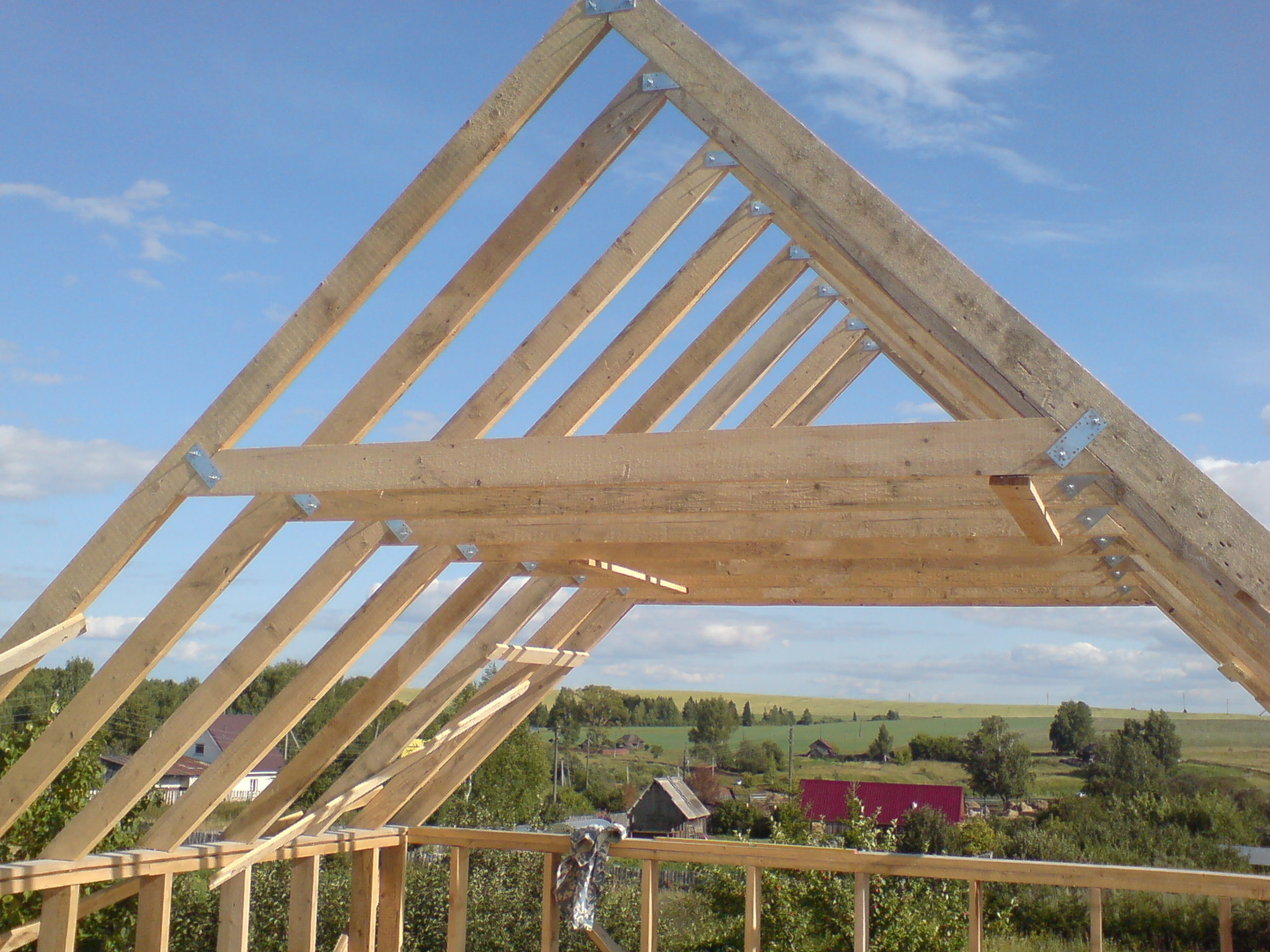

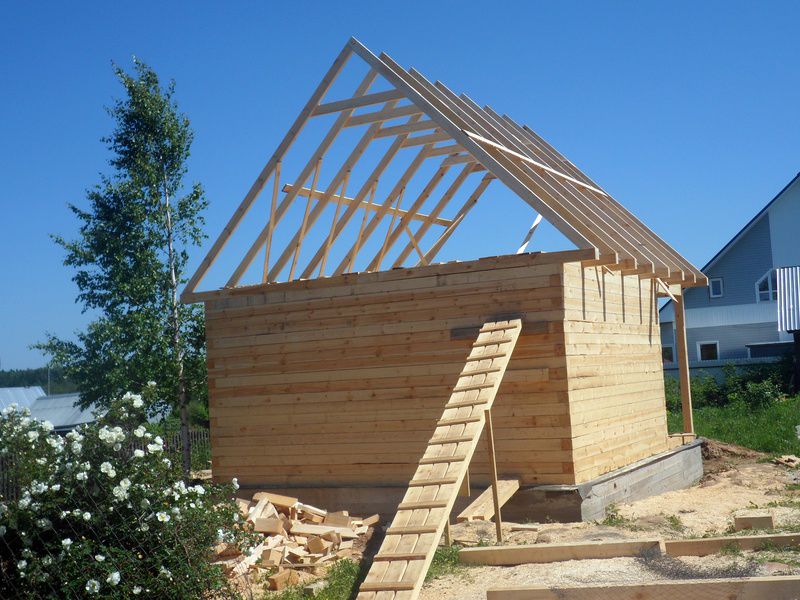

  • Оборудуется стропильная система.
  • Производится укладка кровли. Для этого каркасные балки прикрепляются с одной стороны к стене, а со второй к коньку. Между собой балки скрепляются штырями и проволокой. Кровля кладется в соответствии с рекомендациями и инструкцией выбранного материала.

Как соединить крышу веранды с крышей дома? Есть некоторые особенности того, как врезаться в крышу, пристраивая веранду.

  • Шаг укладки кровельных досок должен быть равен тому шагу, который идет на основной крыше дома. Если в качестве материала выбрана мягкая кровля, например, рубероид, то можно просто сделать сплошной настил из досок.
  • При помощи гвоздей доски прикрепляются к стропильной системе под козырьком уже имеющейся крыши дома.
  • Кровля дома должна находиться на кровле веранды минимум на 5 сантиметров, это обеспечит скат капель вниз, а не просачивание их между двумя крышами.

Крыша на второй этаж веранды своими руками строится аналогично. Чтобы вода не попадала внутрь, на стыке примыкания пристройки к дому следует проложить планку стыка и не забывать, что крыши идти должны внахлест.

Крыша веранды к бытовке своими руками строится, следуя пошаговой инструкции выше.

Если вы строите веранду не к обычному дачному домику, а к коттеджу, то следует использовать материалы кровли, которыми покрыта крыша самого дома. Но если такой возможности нет, то можно сделать крышу веранды из поликарбоната. Это тоже очень благородный материал.

Теперь вы знаете, как делается кровля веранды своими руками.

Как правильно пристроить крышу веранды к дому своими руками: видео

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке.

Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

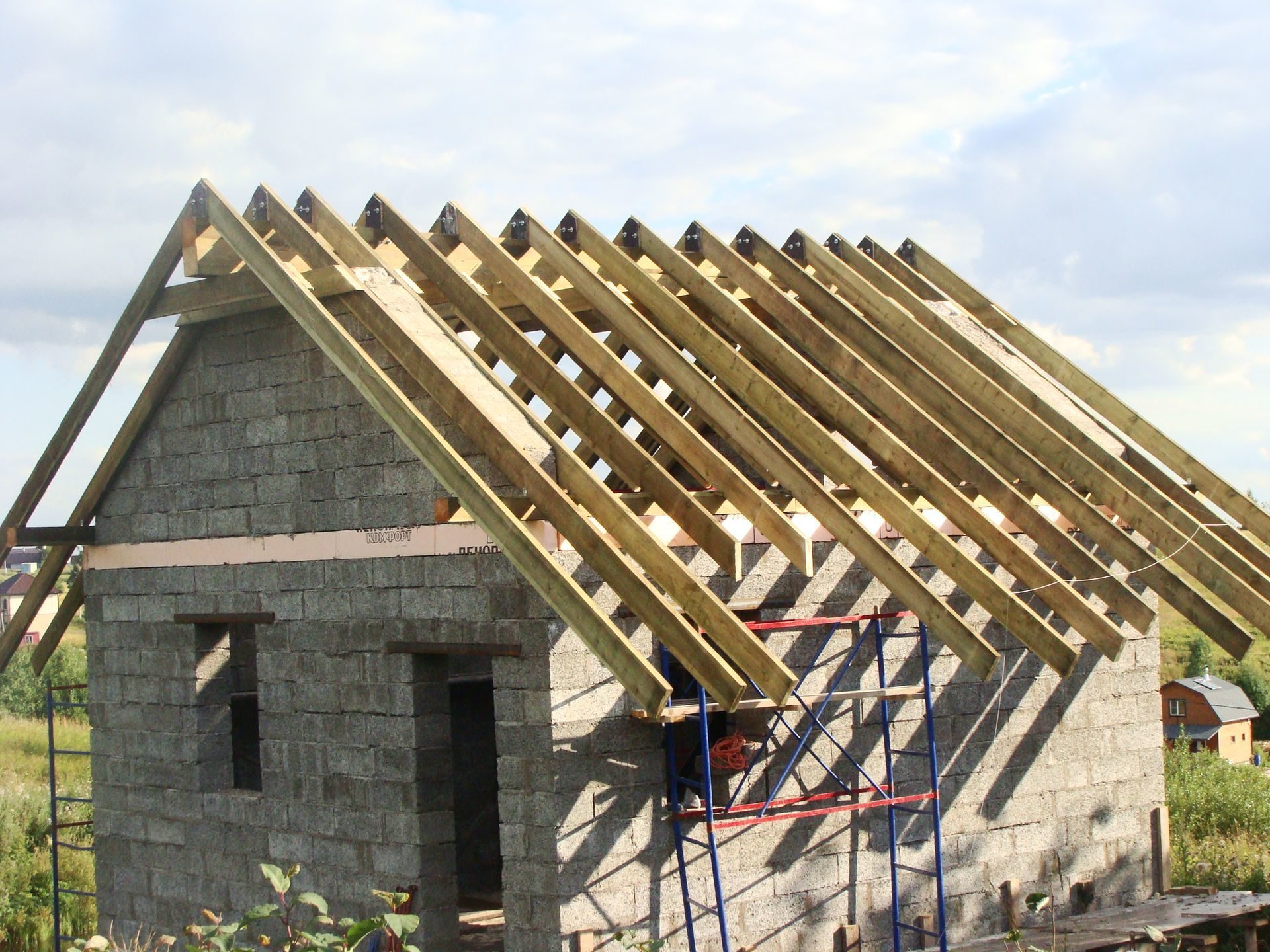

Устройство мауэрлата по кирпичным или бетонным стенам.

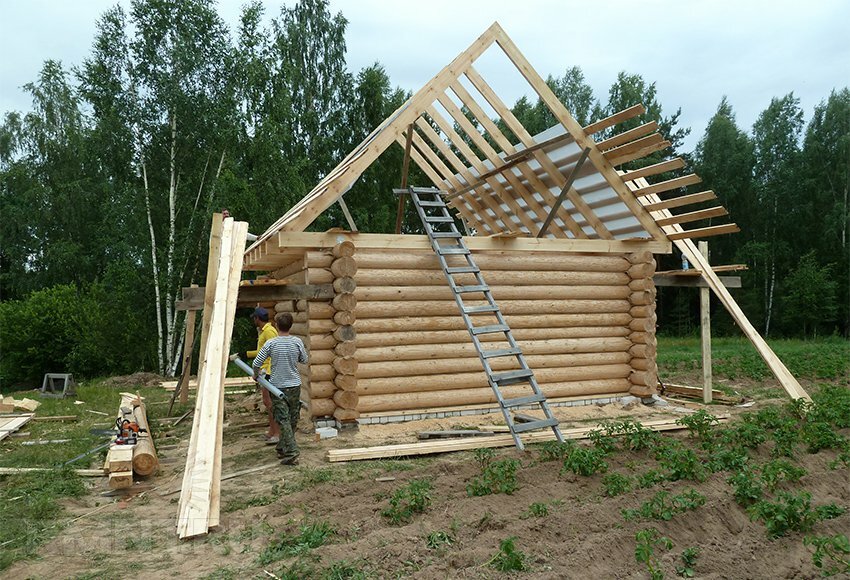

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

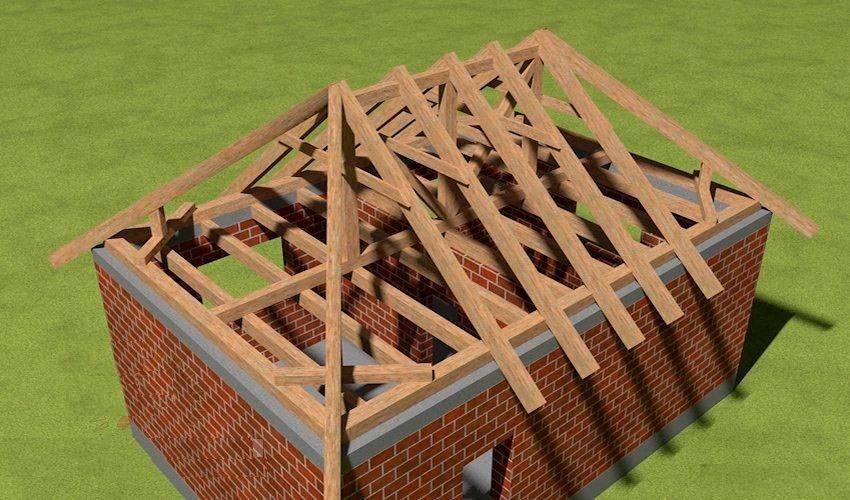

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І.

Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

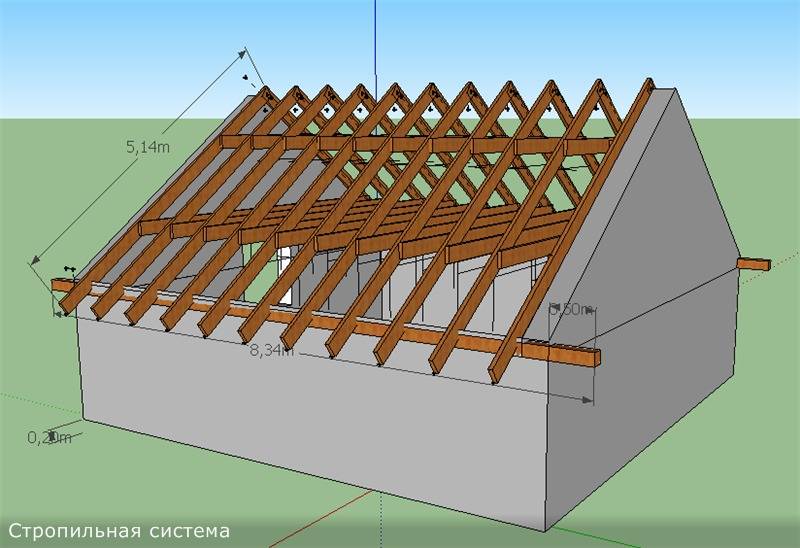

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

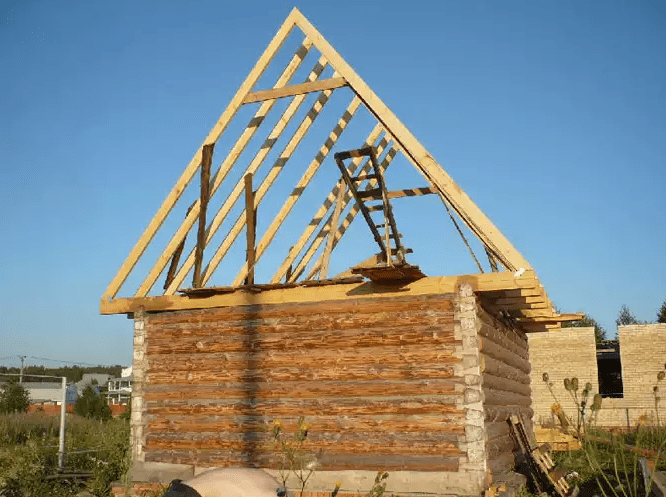

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

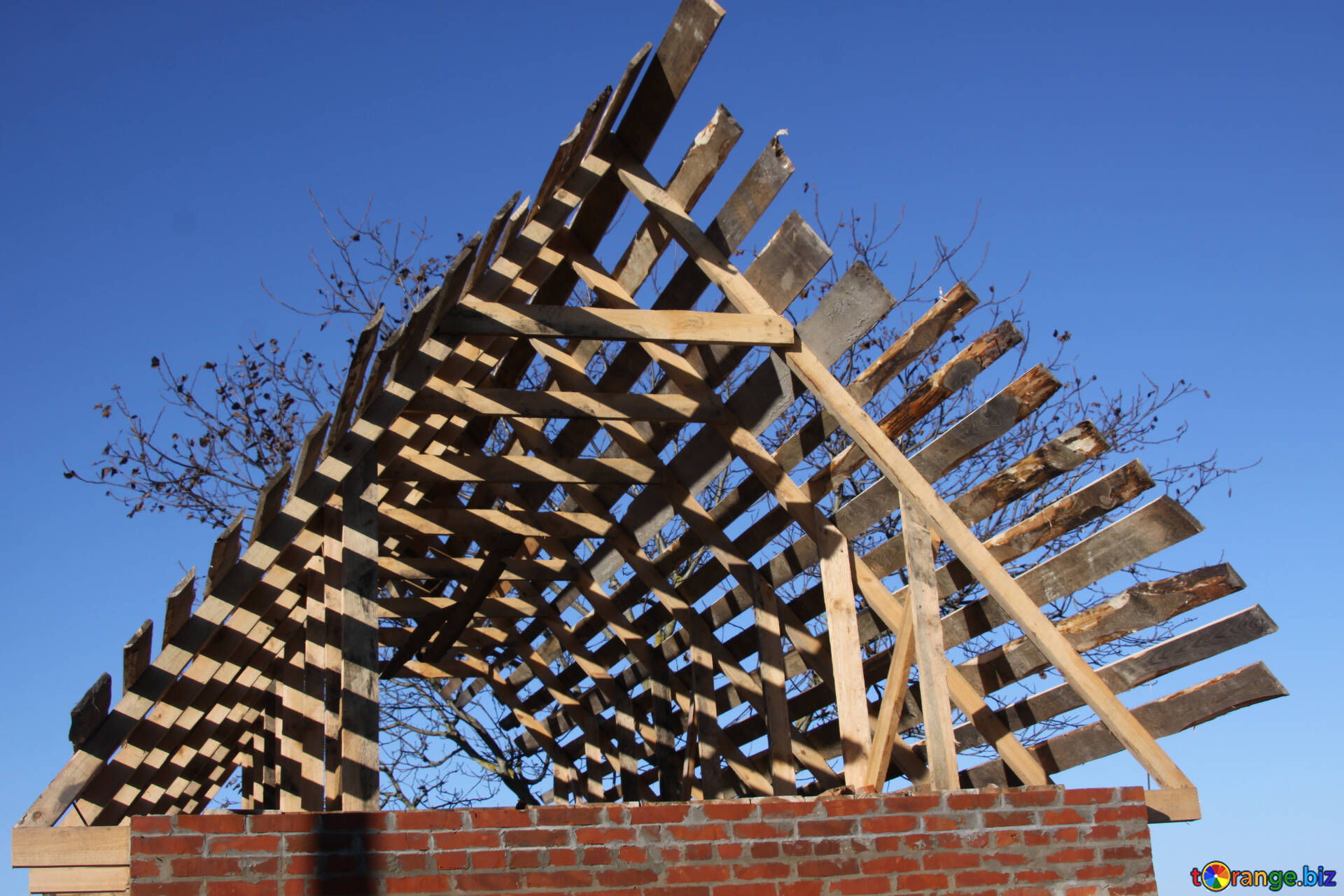

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

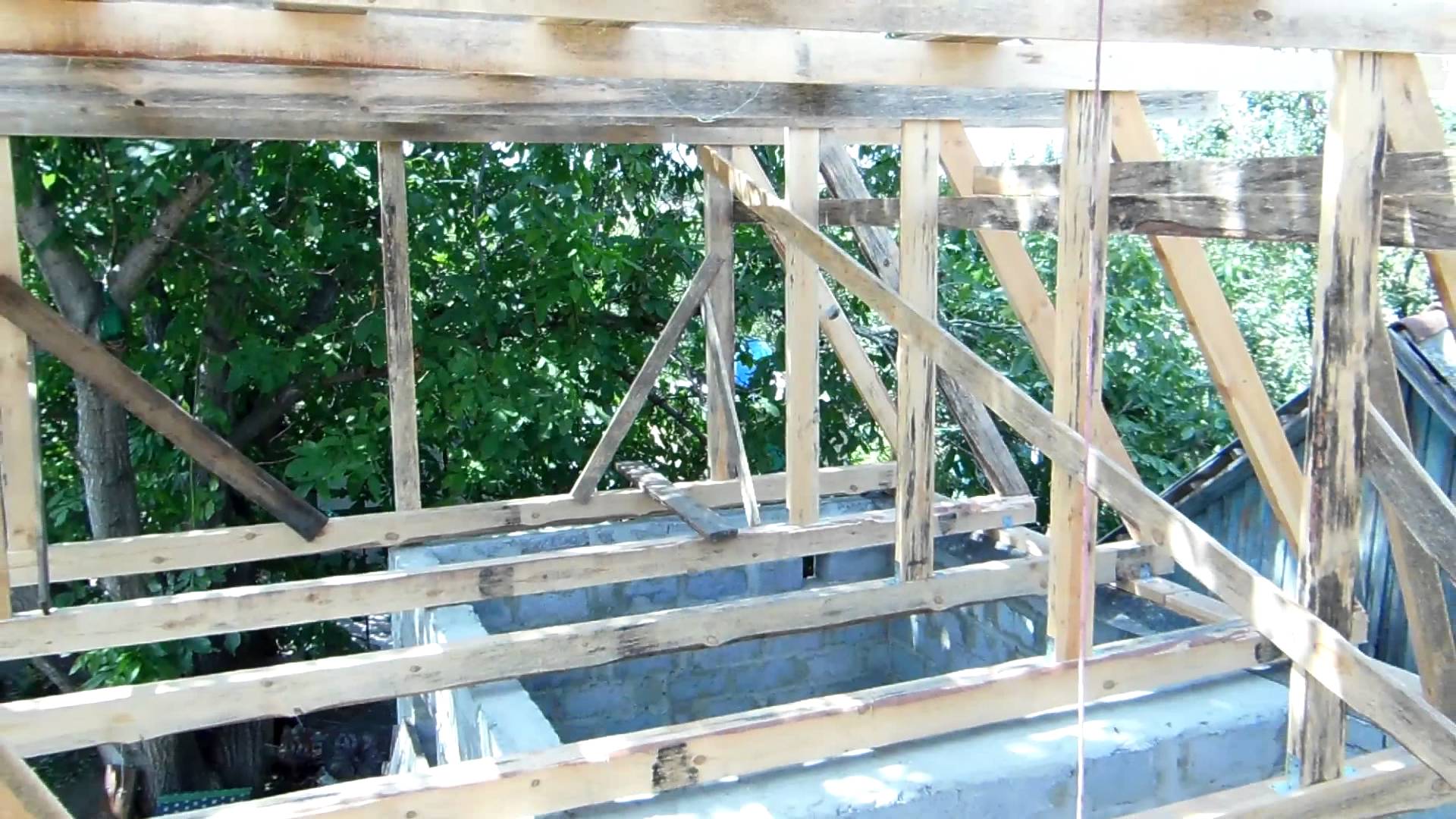

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

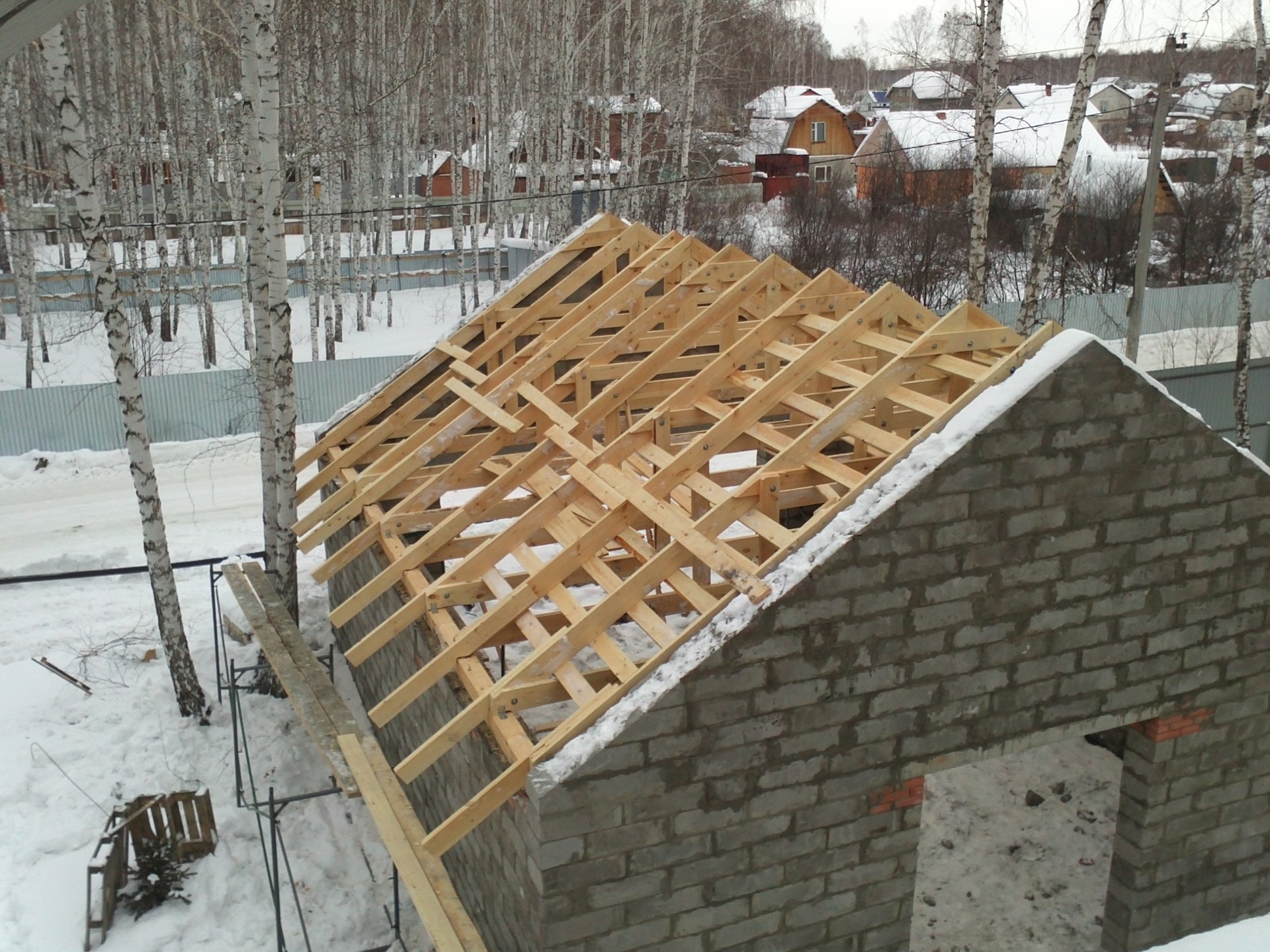

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.  Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

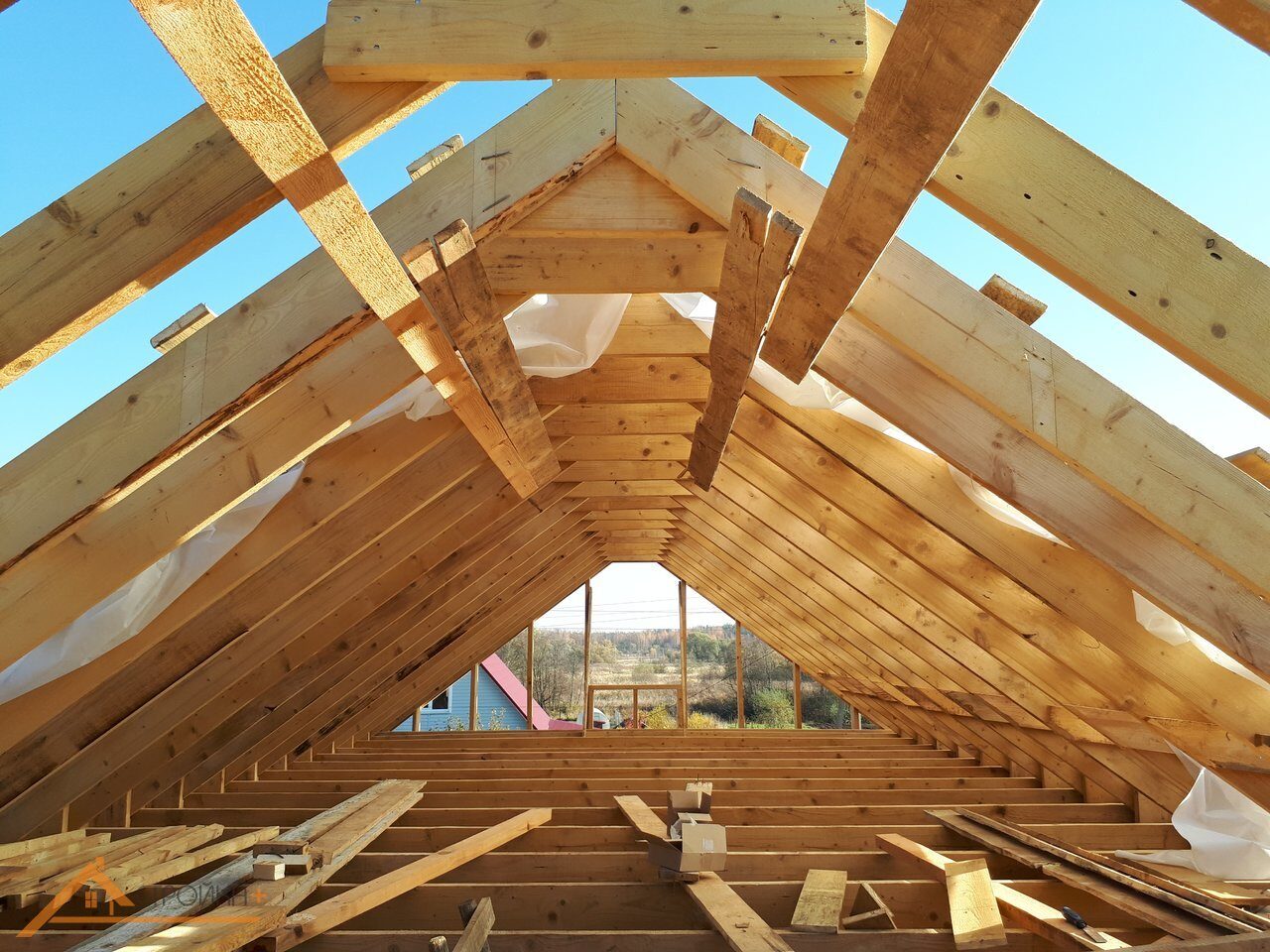

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

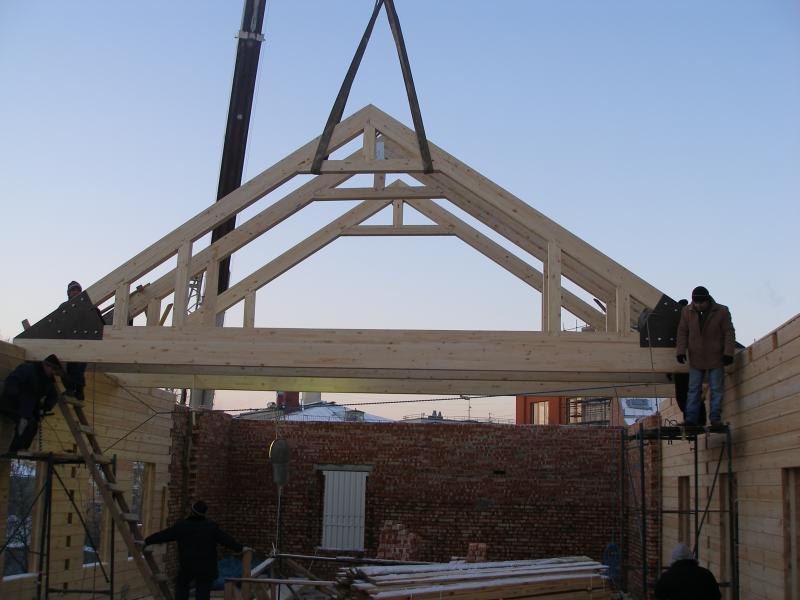

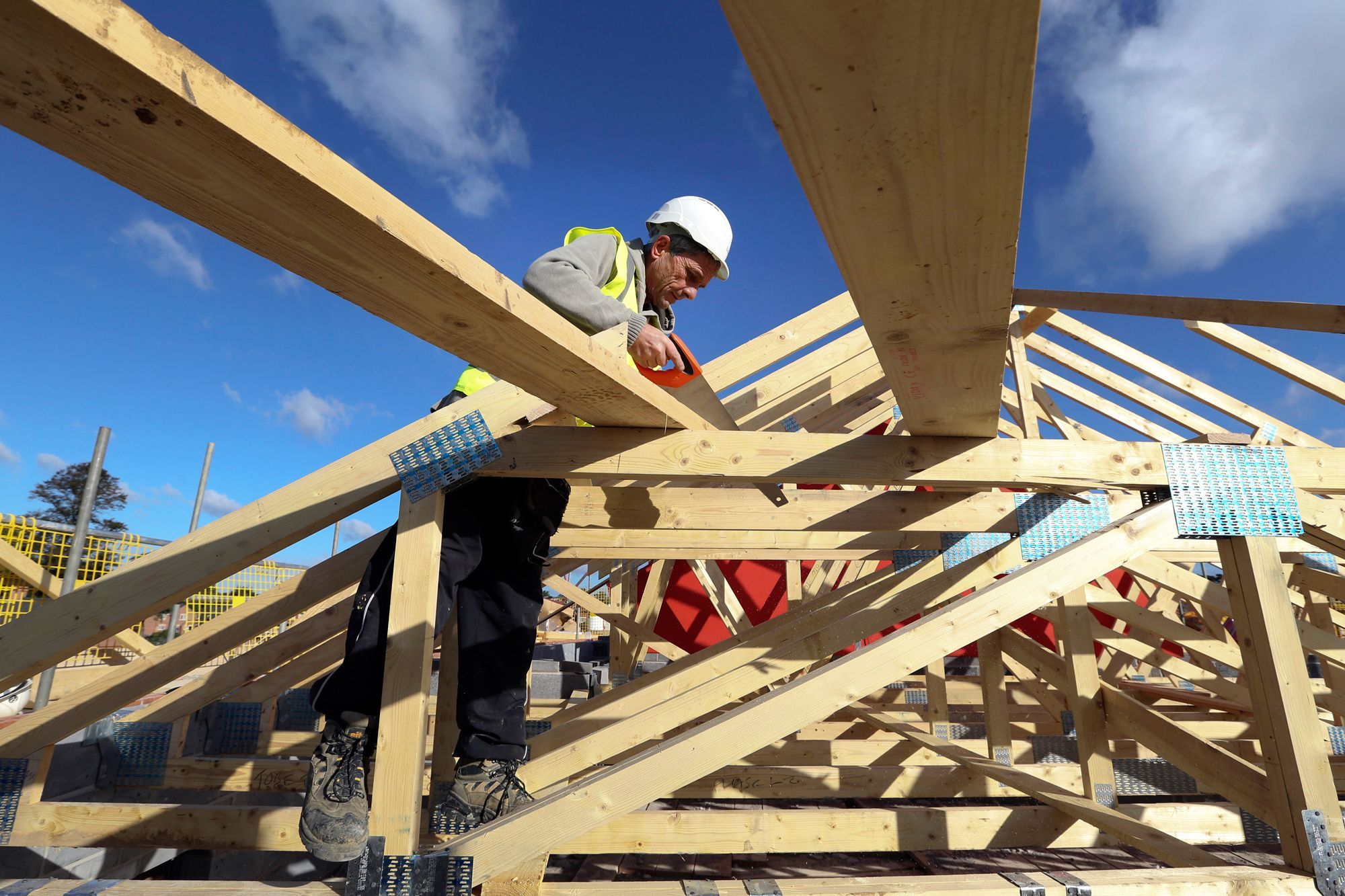

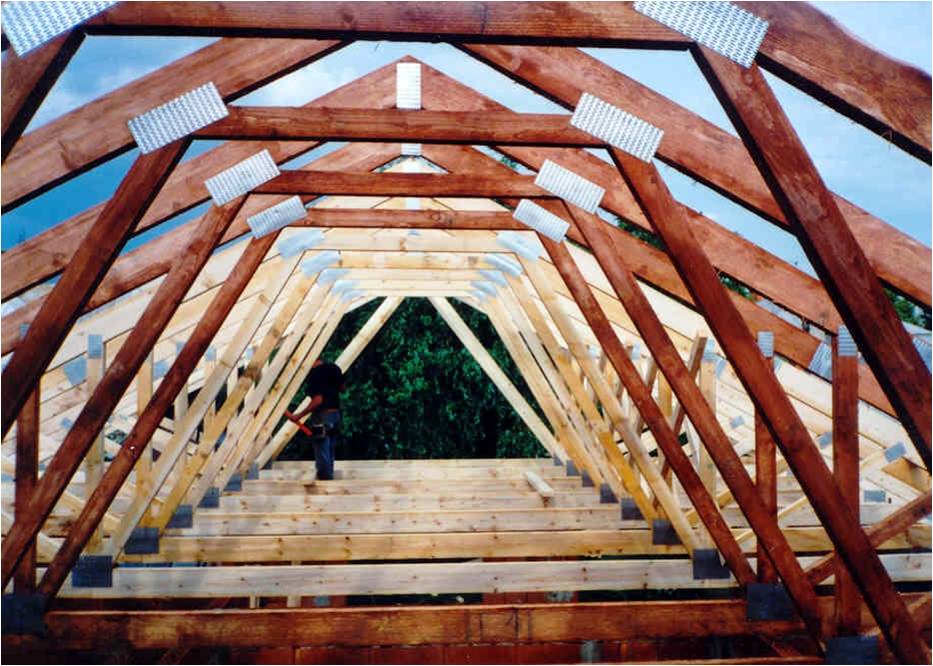

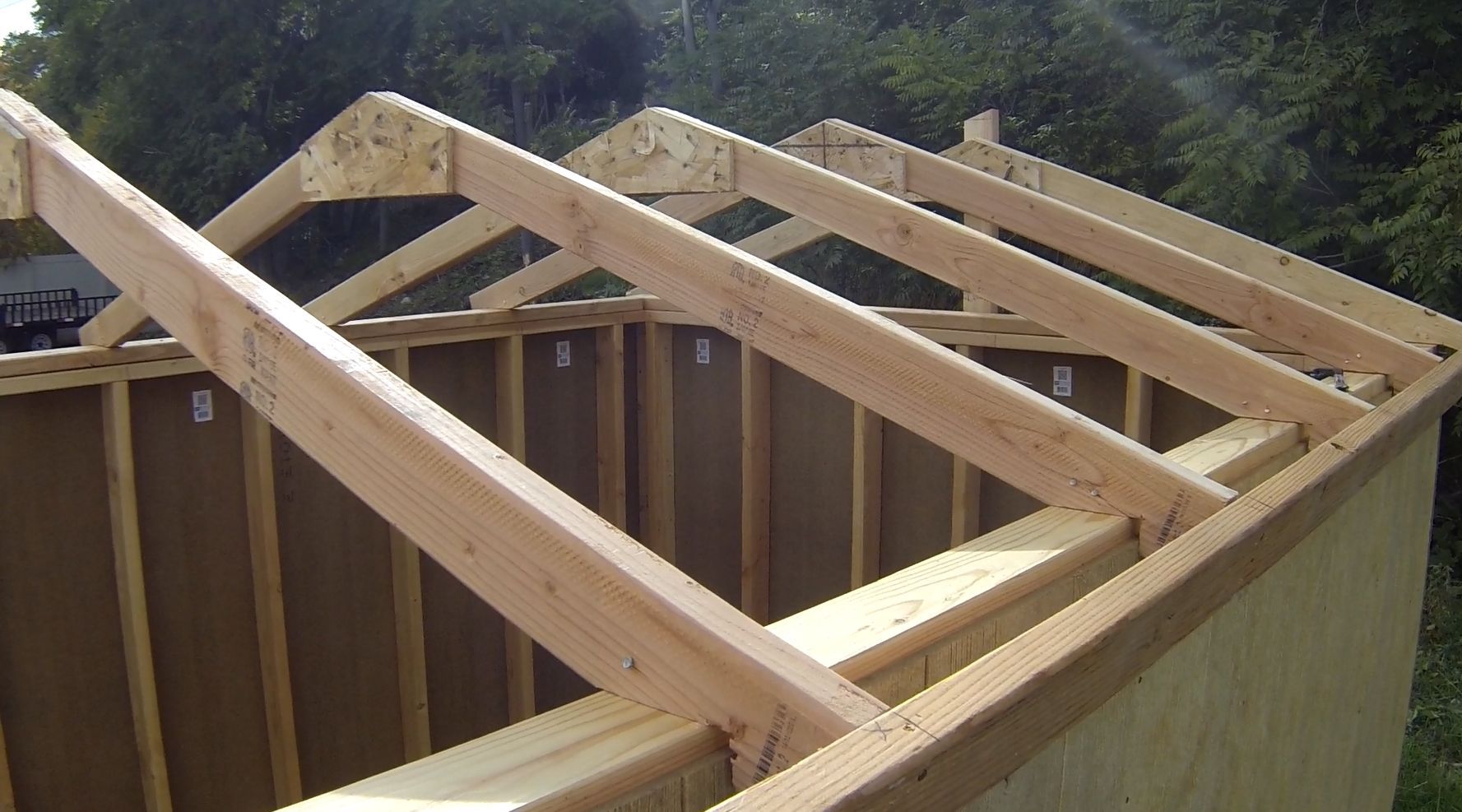

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

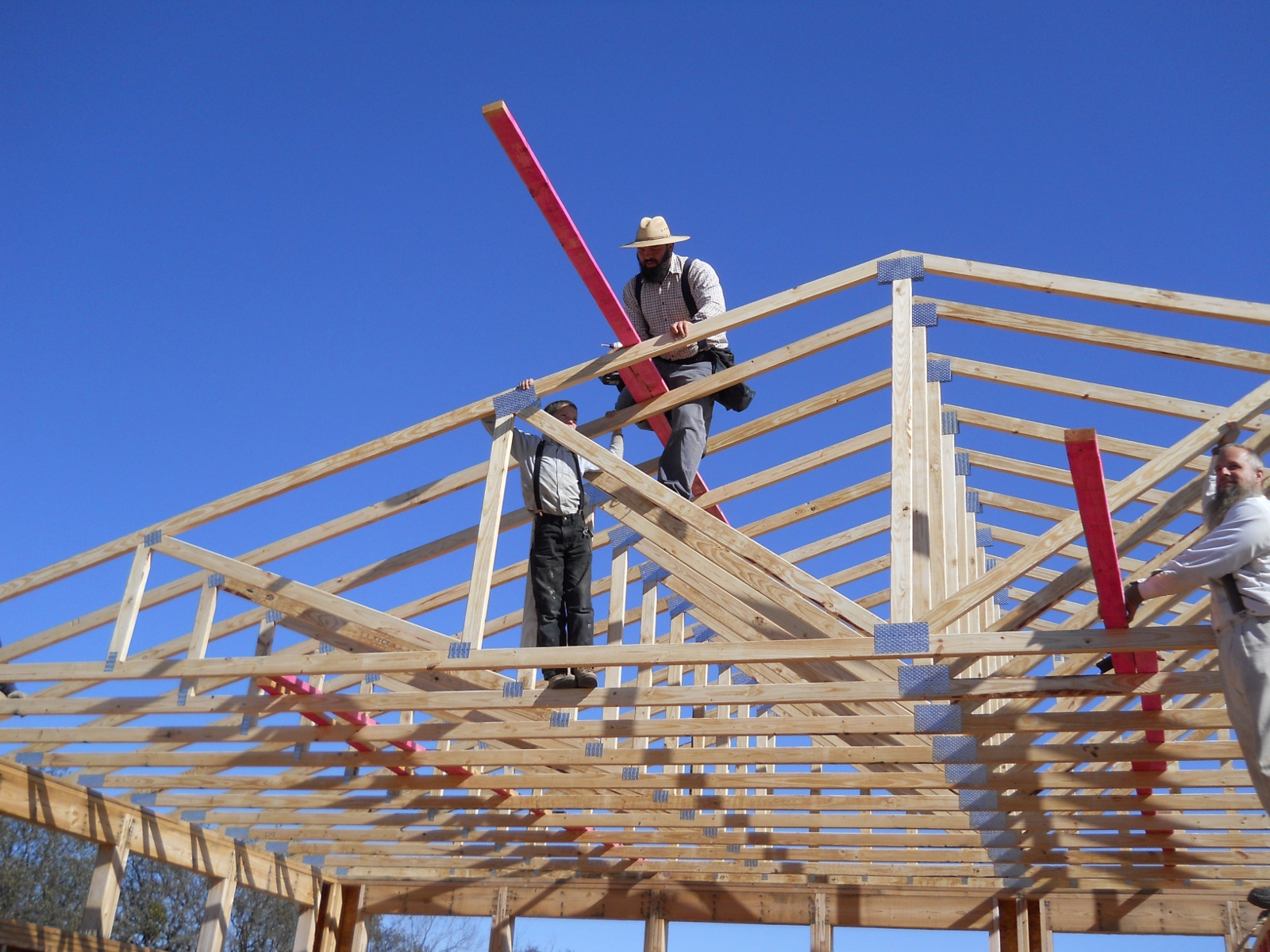

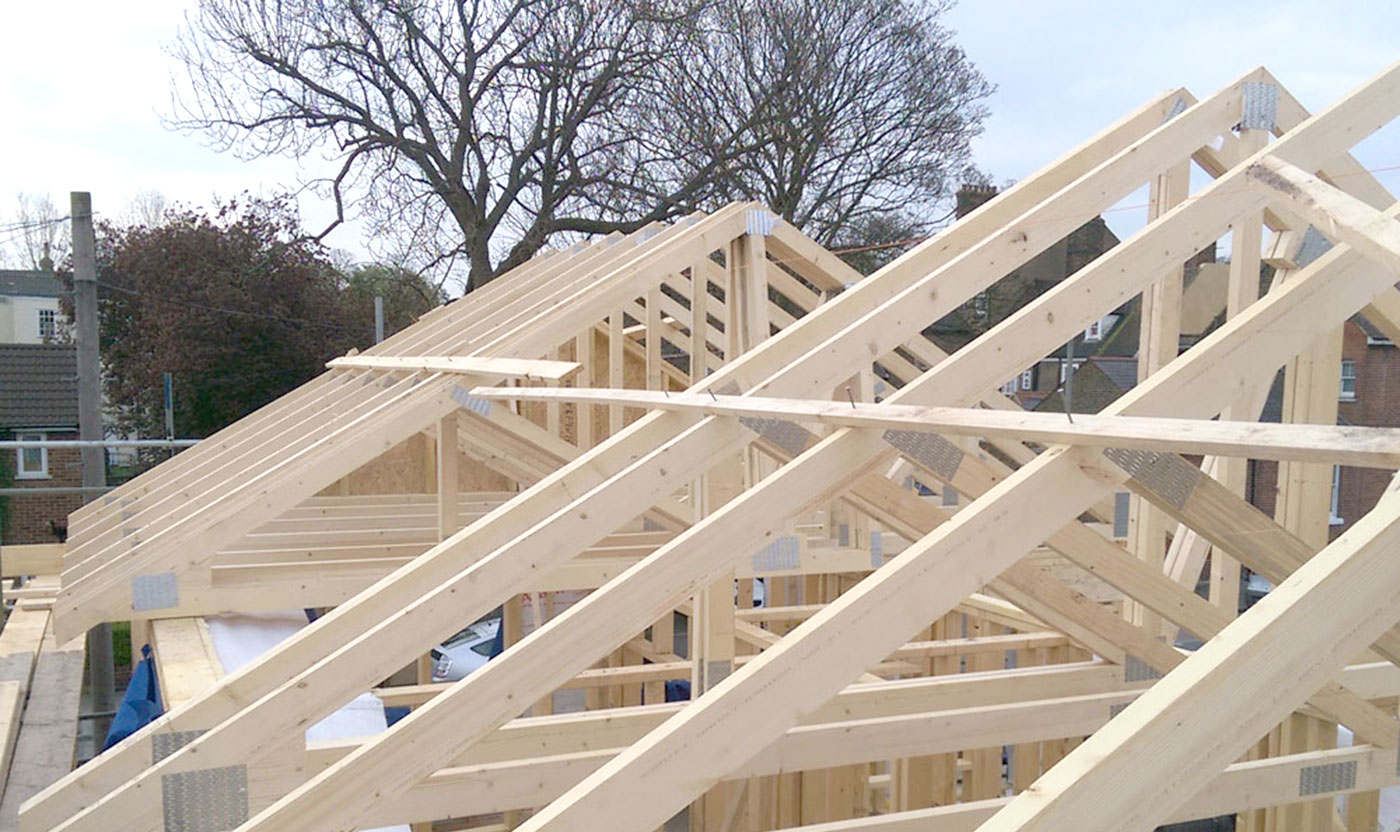

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

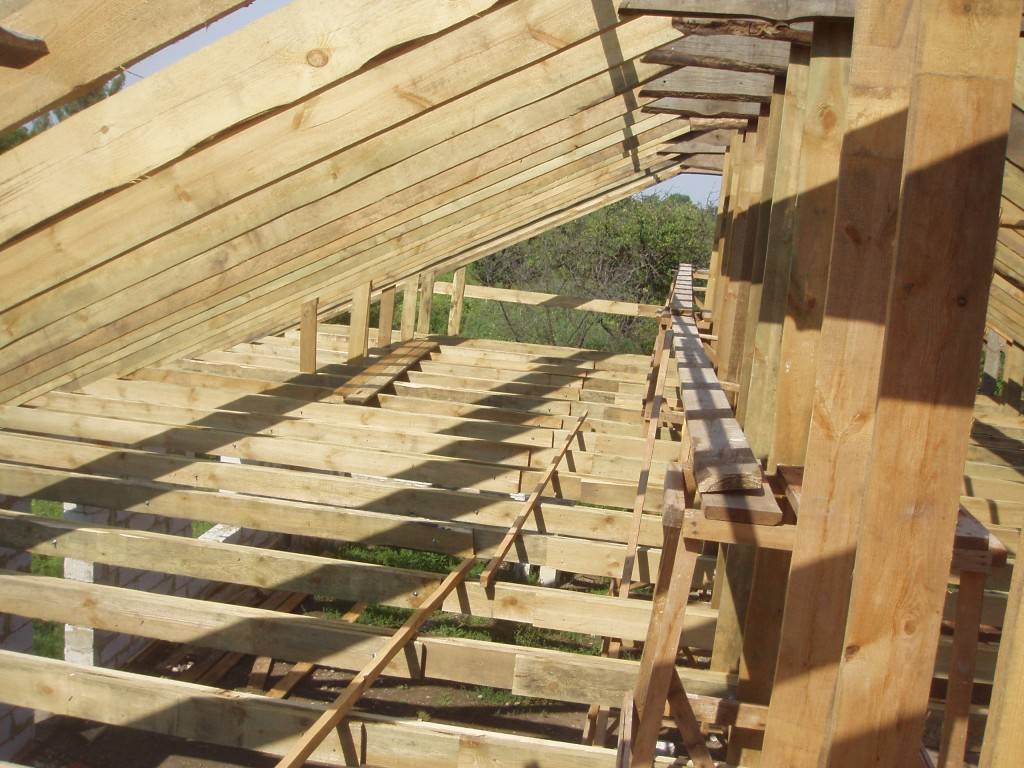

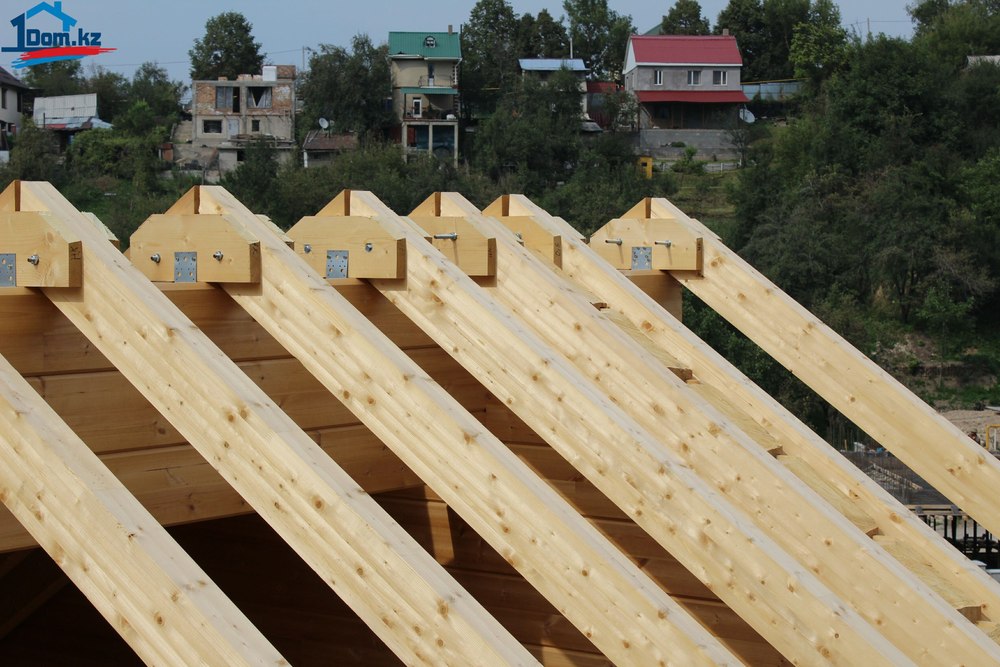

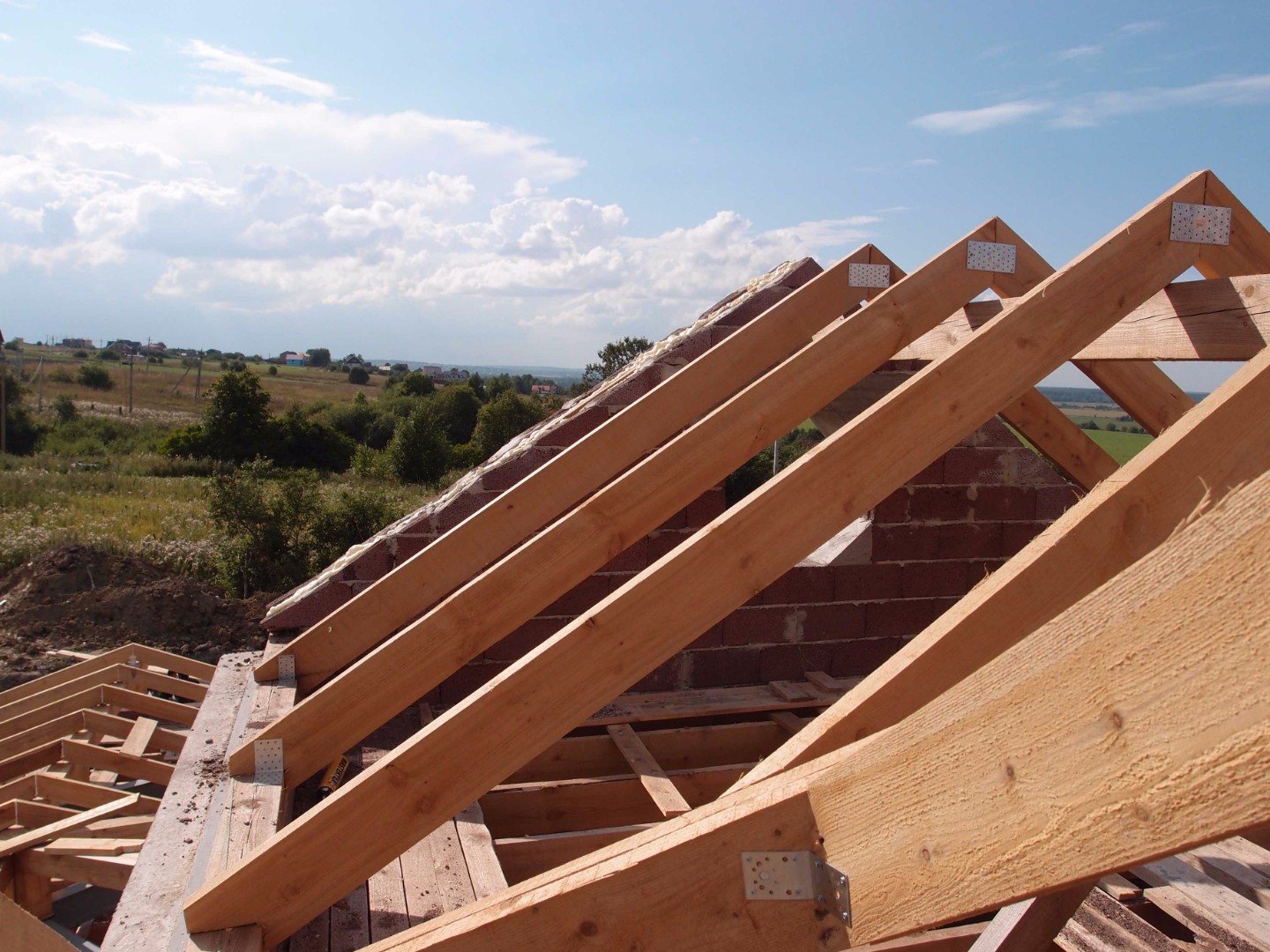

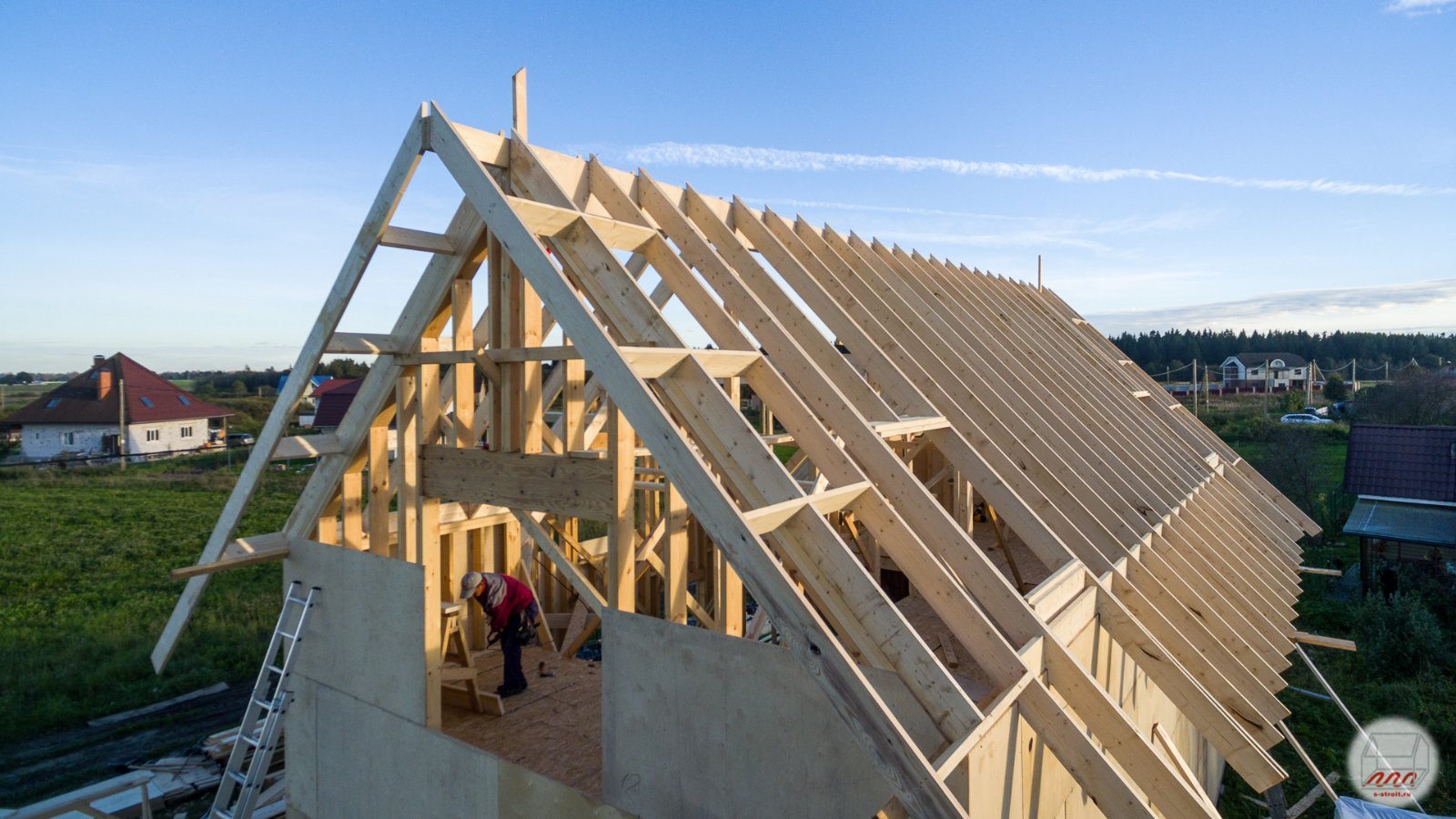

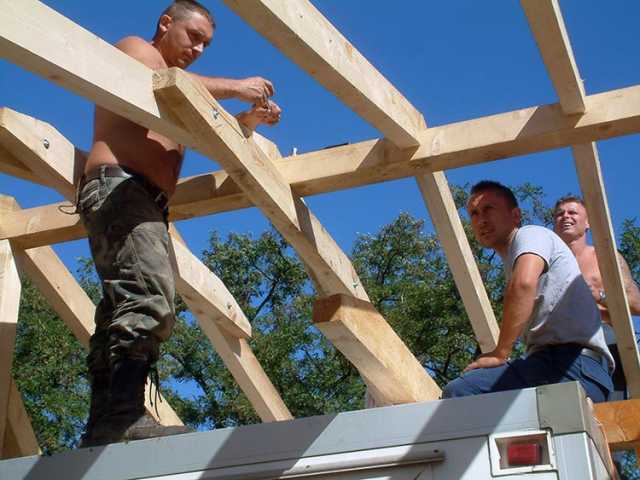

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

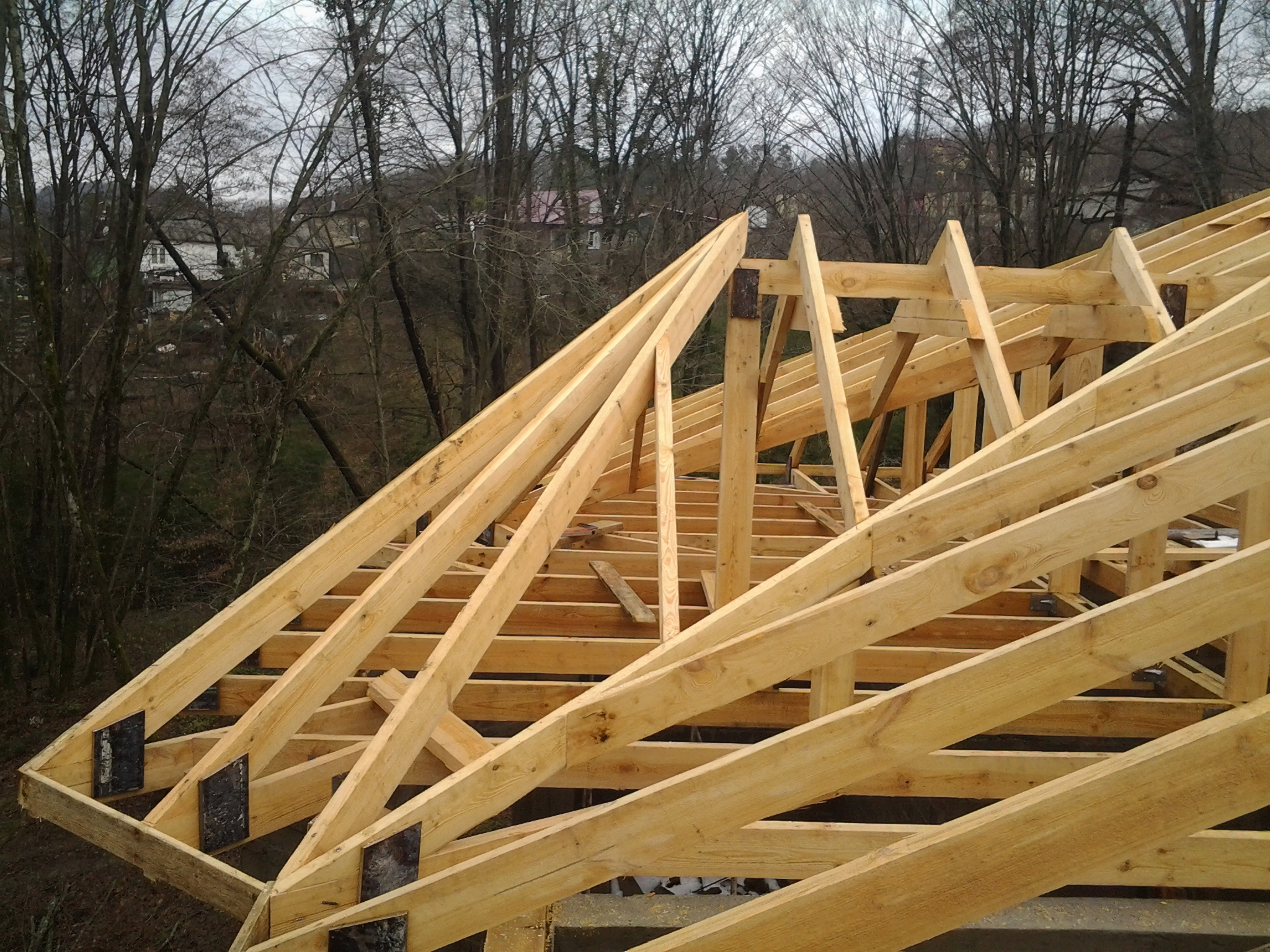

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

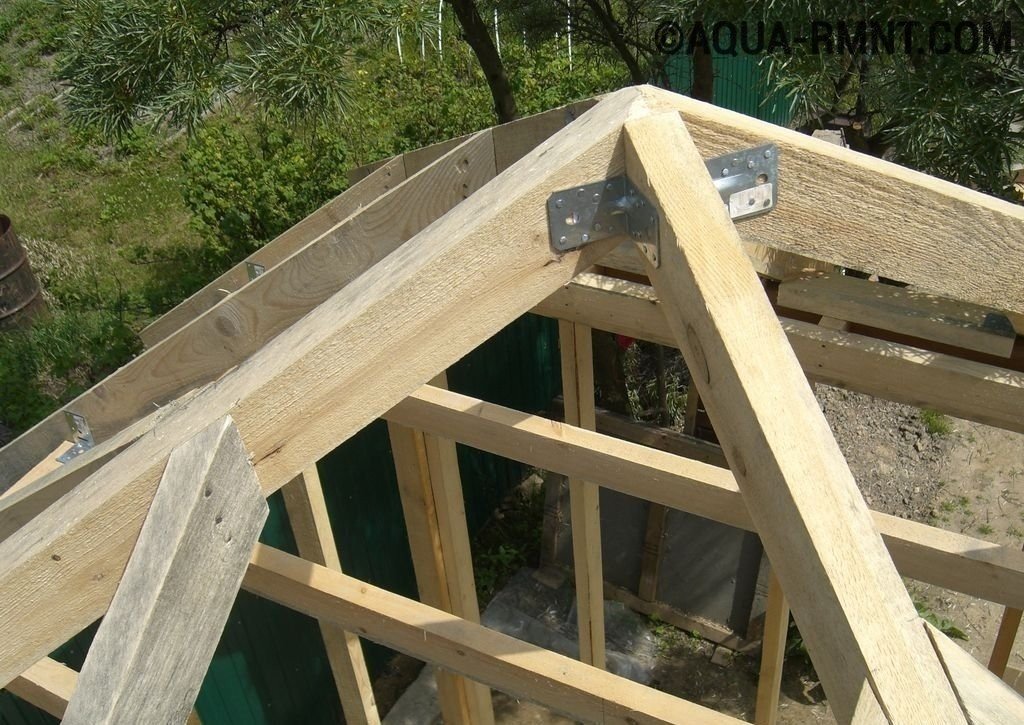

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

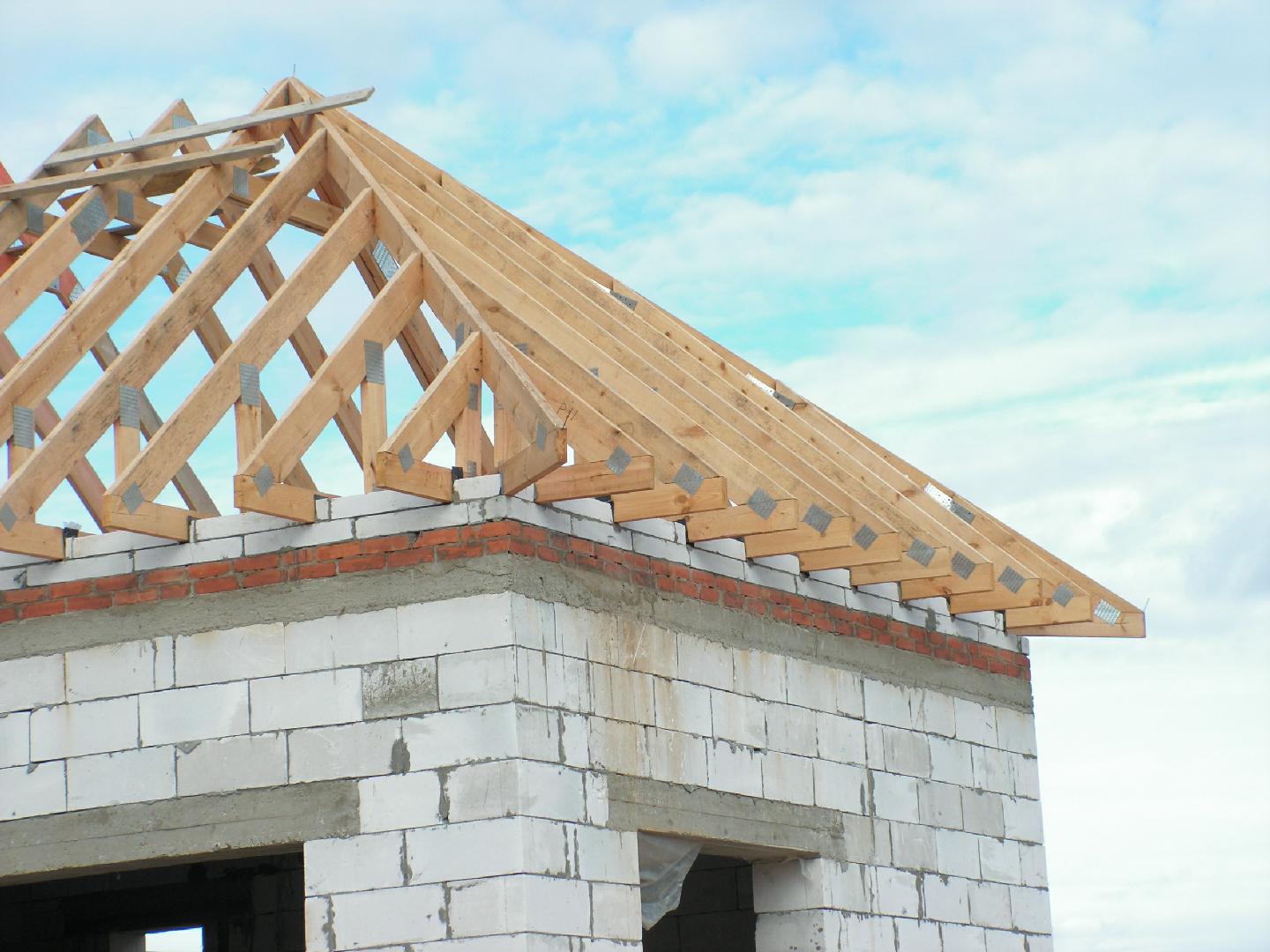

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

Плоская крыша своими руками: как сделать, проекты домов

Плоская крыша своими руками стала популярной именно благодаря своей несложной для возведения конструкции. Давайте более детально рассмотрим процесс возведения такой крыши.

Первый шаг: проекты домов с плоской крышей

Проекты домов с плоской крышей и коттеджей не пользуются достаточной популярностью в умеренной климатической зоне. Даже безупречный проект можно испортить некачественным выполнением монтажных работ, и использованием некачественных материалов.

К сожалению, на постсоветском пространстве инновационные технологии и материалы появляются гораздо позже, чем в других странах.

Если же вы решились на постройку такого крова, то создание ее проекта, особенно, на жилом здании, лучше доверить специалистам. Существуют определенные тонкости монтажа и эксплуатации таких крыш, которые обязательно должны быть учтены в проекте. Так, должны быть обоснованы следующие процессы:

  1. Чистка. Действительно, на кровельной поверхности плоской крыши могут накапливаться снег и вода. Если были допущены ошибки при ее проектировании и строительстве, то все осадки постепенно начнут протекать в дом, и даже могут существенно повредить потолок.

Поэтому, если есть желание построить такую кровлю своими руками, нужно помнить об этом на этапе проектирования, особенно когда проводят расчеты уклона будущего крова. Даже самого небольшого, невидимого визуально наклона, бывает достаточно для обеспечения эффективного стока воды. Сложнее такой кровле справляться со снежными зимними наносами, когда с ними не справляются крыши с самым крутым значением наклона, не то что практически плоская. Снег, в результате чередующихся оттепелей и заморозков, превращается на кровле в ледяную корку.

Выхода из такой ситуации 2: механическая очистка кровли и установка разнообразных систем обогрева и антиобледенения, иначе появятся течи. Любые конструкторские разработки рассчитываются и закладываются в проект.

  1. Теплоизоляция. У крова с классическим устройством, со скатной системой в основе, имеется прослойка воздуха на чердаке, обеспечивающая утепление домостроения сверху. У построенной плоской крыши своими руками чердак практически отсутствует и, соответственно, нет воздушной прослойки. Поэтому кровли нуждаются в дополнительном качественном утеплении и создании слоя теплоизоляции, что отражается в проекте.
  2. Простота монтажа. Плоскую крышу своими руками построить проще, чем двускатную, вальмовую, шатровую или полувальмовую. У нее нет стропильной конструкции, нет коньков и прогонов. Но эта кровля требует более качественного монтажа кровельного покрытия, чтобы не было протечек.
  3. Применение. Плоская крыша дома может использоваться как терраса, зона отдыха, спортивная площадка или даже бассейн. Достаточно обустроить бортики, обеспечивающие безопасное пребывание людей. А современные стройматериалы и технологии позволяют устроить на кровельном покрытии лужайку и посадить различные растения. Такое использование особенно может быть востребовано в больших городах, когда нет возможности создать зеленую зону вокруг домостроения. Если кров планируется использоваться не только по прямому назначению, в проекте это должно быть просчитано дополнительно.

Шаг второй: устройство плоской крыши

Возведение плоской крыши своими руками – не сложно, поэтому с покрытием кровли гаража или хозпостройки по силам справиться даже одному строителю. Технологически, для строительства такой кровли предполагается использование, в качестве основного несущего элемента, балок из металла или дерева, перераспределяющих нагрузку от кровельной конструкции на поверхность капитальных стен. Кровля должна выдержать:

Возведение плоской крыши своими руками
  • нагрузку в виде всей крыши, всех ее элементов и размещаемых на ней коммуникаций;
  • вес строителя, осуществляющего осмотр или восстановительные работы;
  • вес снега, попадающего зимой на ее поверхность.

При расчете кровельной плоской конструкции, (особенно, рассчитывая ее надежность) необходимо помнить, что нагрузка выпавшего снега может быть слишком велика, так как у крова не будет скатных поверхностей, с которых масса снега могла бы сойти вниз.

Минимальные расходы на приобретение стройматериалов делают строительство плоской крыши своими руками одним из самых недорогих проектов для возведения кровель. Основанием для обустройства такой кровли, является, как правило, железобетон. Для этого используются плиты перекрытия или монолит, сверху которых осуществляется монтаж всех составляющих кровельного пирога. На бетоне размещается слой гидроизолятора, на который, в свою очередь, укладывают утеплитель. Слой теплоизоляции защищают укладкой поверх него еще одного слоя гидроизолятора.

Шаг третий: как сделать плоскую крышу своими руками для разных помещений

Технология возведения плоской крыши своими руками будет зависеть от ее дальнейшего предназначения. Конструкции таких кровель бывают двух видов:

  1. Кровли для не обогреваемых домостроений.
  2. Тип кровли, использующийся для обогреваемых строений.

Кровли над не обогреваемыми помещениями делаются обязательно с уклоном. Так как даже небольшой наклон крыши позволит эффективно избавляться от влаги, появляющейся в результате выпадения осадков в виде снега и дождя. Конструкция такой кровли состоит из несущих балок, поверх которых размещается сплошной дощатый настил. На настил сверху укладывается рубероид (или другой гибкий кровельный стройматериал) в несколько слоев, который выполняет функции гидроизоляции. Отличительной чертой кровли этого вида являются минимальные затраты на приобретение стройматериалов и минимальные трудозатраты, однако срок эксплуатации кровли такой конструкции совсем небольшой.

Рулонный стройматериал необходимо фиксировать рейками с шагом укладки 70 см, уложенные рейки не должны преграждать стекание осадков с кровельной поверхности. Минимальный наклон кровель такого типа должен быть 3°, чтобы вода стекала самостоятельно.

Если помещение, над которым необходимо построить кровлю, будет обогреваемым, следует остановиться на утепленном виде кровли.

Кровельный пирог такой кровли, состоящий из нескольких слоев строительных материалов, обеспечивает необходимый уровень теплоизоляции и защиту самого утеплителя от влаги.

Технологий возведения, утепленных плоских кровельных конструкций много, а для возведения своими руками нужно использовать наиболее простые варианты. Основанием той кровли используются балки, на которых размещается дощатый настил. Поверх него с 15 см нахлестом укладывают рубероид. Сверху него засыпают утеплитель из керамзита или шлака, при этом нужно учитывать направление расположения уклона.

После выравнивания утеплителя, над ним делают 2-3 см стяжку из портландцемента. Это нужно сделать, чтобы непреднамеренно не попортить крышу, в результате зимней очистки от снега. После высыхания стяжки, она покрывается битумной грунтовкой, а после этого укладывают рулонное гибкое кровельное покрытие.

Важно учитывать расстояние между местами опоры несущих балок, так как от его значения зависит надежность будущей конструкции. Если это значение более 6 м, то лучше доверить строительство крыши профессиональным строителям. Если расстояние между стенами менее 6 м — в качестве балки используется брус 10х15 см или двутавровая балка из стали.

Плоская крыша своими руками: железобетонная кровля

Альтернативной деревянной конструкции плоской кровли является железобетон. У такой кровли основная тяжесть ложится на несущие стальные двутавровые балки.

У этих крыш каркас не возводится. Плита из железобетона должна быть армирована продольно и поперечно, таким образом, увеличивают стойкость бетона к изгибу и повреждениям.
Если кровельный пролет меньше 5 м, то для обустройства крыши применяют балки высотой не более15 см.

Когда плоская крыша своими руками строится из цементно-бетонной смеси, необходимо приобрести песок, щебень и цемент, а также потребуется вода. Приготовить смесь можно вручную, но лучше использовать бетоносмеситель. Соотношение ингредиентов в смеси бывает разным и зависит от марки цемента. Так для цемента марки ПЦ-400 соотношение частей щебня-песка-цемента будет — 8:4:3 и 2 части воды.

Железобетонная кровля дома

Опалубку делают из необрезных досок. Их укладывают впритык по нижним граням двутавровых балок, затем укладывают рубероид. Следующий этап работ – это укладка армирующей конструкции, состоящей из арматуры, которую размещают как вдоль, так и поперек балок. Для этих целей используют прутья из стали диаметром не менее 1 см. Шаг для элементов сетки из арматуры должен быть 20 см. Арматуру тщательно фиксируют стальной проволокой или сваркой, чтобы исключить в процессе заливки конструкции смещения элементов.

Заливка бетона осуществляется разными способами, но обязательно до того момента, пока не покроется бетоном вся поверхность строящейся крыши. Уложенную смесь аккуратно (чтобы не повредить конструкцию) уплотняют вибратором. Получившуюся конструкцию высушивают естественным путем.

В ходе постройки кровли современного дома обязательно укладывается теплоизоляция, снижающая общие теплопотери домостроения через кров. Плоские крыши могут утепляться в отличие от кровель других типов, как изнутри, так и снаружи. Первоначально, во время строительства делают утепление снаружи, а внутреннее можно сделать потом — уже когда конструкция эксплуатируется. В качестве утеплителя используют минеральную строительную вату. Также, все популярнее у строителей становится еще один утеплитель — пенополистирол. Его монтируют на деревянные бруски, которые размещают с шагом 30-40 см. А плиты к дереву приклеивают мастикой или спецклеем.

Завершает возведение плоской крыши укладка гидроизоляции. Обычно используют спецматериал, продающийся в рулонах.

Само гибкое кровельное покрытие укладывают внахлест — 7 -10 см.

Важно: каждый слой гибкого кровельного стройматериала укладывают таким образом, чтобы нижние швы элементов рулонного гибкого стройматериала размещались поближе к середине. Все полосы покрытия укладывают в одинаковом направлении.

Видео-инструкция

Gambrel Roof Плюсы и минусы

Подходит ли вам вальмовая крыша? Если вы думаете о замене крыши, возможно, вам подойдет вальмовая крыша. Но есть и много других вариантов. Прежде чем браться за вальмовую крышу, вы должны понять плюсы и минусы ее, а также других типов крыш.

Что такое вальмовая крыша?

Вальмовая крыша представляет собой симметричную крышу с двумя скатами с каждой стороны. Верхний склон обычно имеет пологий угол, а нижний склон более крутой.Некоторые люди используют вальмовую крышу и мансардную крышу как синонимы. Другие названия двускатной крыши включают голландские колониальные крыши.

Крыша похожа на арку и обычно встречается в амбарах, гаражах, сараях и голландских колониальных зданиях. Существует три типа вальмовых крыш: двускатная вальмовая, слуховая вальмовая и вальмовая вальмовая.

Pros

Есть много причин, по которым вальмовые крыши выдержали испытание временем как популярный вариант кровли.Основная причина, однако, заключается в пространстве, которое он предлагает. Крутые борта увеличивают свободное пространство под крышей. Это означает больше жилой площади или места для хранения, если двускатная крыша является частью сарая или сарая.

Крыши Gambrel также прижились, потому что, без каламбура, они прижились. Вальмовые крыши известны тем, что служат дольше, чем некоторые другие типы крыш. Частично это может быть связано с разнообразием материалов, из которых может быть построена вальмовая крыша. Они могут быть построены из чего угодно: от дерева до асфальта и шифера.Если вы хотите построить вальмовую крышу, проконсультируйтесь со специалистом о том, какой материал вам больше всего подходит.

Крыши Gambrel помогут вам сэкономить деньги. Как уже упоминалось, эти крыши могут служить долго и сэкономить на стоимости замены. Их также легче построить, чем некоторые другие типы крыш. У них нет большого количества бобов или колонн, что делает их проще и быстрее строить, чем другие типы крыш. Это может сэкономить вам на затратах на строительство или превратить его в проект, который вы можете сделать своими руками.

Крыши также могут сэкономить ваши деньги, потому что они обеспечивают лучший дренаж, чем крыши без наклона, что может избавить вас от необходимости добавлять другие дренажные системы.

Минусы

Несмотря на множество преимуществ двускатной крыши, есть несколько моментов, о которых вам следует знать, прежде чем строить ее в своем доме. Во-первых, несмотря на то, что вальмовые крыши являются долговечным вариантом кровли, они могут изнашиваться неравномерно. Вам нужно будет регулярно проводить техническое обслуживание крыши.Еще одним недостатком двускатных крыш является то, что их сложно модернизировать или залатать. Это означает, что если изношена только часть крыши, может потребоваться замена всей крыши.

Вальмовые крыши также не всегда хорошо переносят снег. Сторона крыши с меньшим уклоном может видеть скопление снега на ней. Слишком много снега может быть опасным. Поэтому вам придется проверить, сколько снега на вашей крыше, если вы живете в месте, где в зимние месяцы выпадает много снега.

Точно так же двускатные крыши также потребуют значительной гидроизоляции, чтобы предотвратить повреждение вашего дома сильными дождями или снегопадами.

Другие типы крыш

Существует множество типов крыш, которые следует учитывать, помимо двускатной. Двускатная или скатная крыша является одним из наиболее распространенных типов крыш в США. Эти крыши имеют треугольный вид. Из-за высокого наклона двускатные крыши очень хорошо переносят снег и дождь и часто встречаются в тех частях страны, где это вызывает беспокойство. Высокий уклон крыши также хорошо подходит для сводчатых потолков или высоких чердачных помещений.

Более современные дома, а также коммерческие здания могут иметь плоскую крышу. Они отличаются от двускатных крыш тем, что, как следует из названия, они плоские. Одним из основных преимуществ этих крыш является то, что крышу можно использовать как открытое пространство.

Плоская кровля популярна в таких районах, как Калифорния, где мало осадков и люди проводят много времени на улице. Плоские крыши также можно использовать для хранения солнечных батарей, чтобы сделать дом более зеленым. С другой стороны, здания с плоской крышей могут иметь проблемы с водой.

Другие популярные типы крыш включают бабочку, V-образную крышу и капот, который похож на обратную мансардную крышу.

монтаж стропильной системы вальмовой крыши своими руками

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Его конструкция не только надежна, но и очень эстетична. И, взяв за основу даже самый простой его вариант, вы сможете разнообразить его различными элементами, которые станут своеобразным украшением всей конструкции и признаком изысканности стиля.

Вальмовая крыша своими руками, чертежи которой нужно выбрать или подготовить заранее, можно сделать самостоятельно, но один мастер явно не справится с таким объемом и сложностью работы.

Что такое вальмовая крыша?

Самая распространенная схема простой вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму – их называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две лобовые плоскости в виде трапеции имеют большую площадь и уклон, который также расположен от конька к карнизу.


Шатровая крыша — вид сверху

Следует отметить, что существуют полувальмовые крыши — их еще называют голландским типом. В этом случае при строительстве карнизы торцевых скатов располагают значительно выше передних. Монтаж такой кровли, как правило, осуществляется в тех случаях, когда на ее пространстве обустраивается жилое помещение.


Основы устройства вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые всегда монтируются одинаково и являются основой для более сложных крыш этого типа.На этом рисунке показана именно такая конструкция, включающая в себя следующие детали:


1 — Угловое стропило или ребро всегда ставится под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши подходят доски сечением 50×150 мм как для боковых, так и для промежуточных стропил.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в этом случае имеет такой же размер поперечного сечения, как и стропильные ноги.

4 — Стропила, которые сходятся и соединяются в углах конька с трех сторон, называются центральными стропилами.

5 — Промежуточные стропила — это ноги, соединяющие конек и обвязку, проходящие через верхнюю часть здания и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.


  • После стропил видна стойка, поддерживающая конек и устанавливаемая на стыке двух балок.Эти элементы используются не всегда, иногда их просто заменяют другими подпорными частями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка — элемент крепления стропил. Чаще всего она же играет роль балки перекрытия.
  • К установленным стропильным ногам крепится кобылка для увеличения свеса крыши, которая станет защитой от атмосферных осадков зазора под кровлей и верхней части стен.
  • Ветровая балка крепится к стропилам наискосок с той стороны крыши, которая считается ветреной. Иногда его устанавливают на оба трапециевидных ската.
  • Стропило или короткое стропило используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брус, который крепится по всему периметру стен здания.
  • Шпренгель – еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен.Его устанавливают по диагонали, относительно углов здания и закрепляют к мауэрлату.
  • Подкосы устанавливаются под разными углами к стропильным ногам, в зависимости от того, будет ли мансарда использоваться для создания дополнительного помещения.
  • Реберные, диагональные или боковые стропила могут быть установлены как с одной, так и с двух сторон крыши, в зависимости от предполагаемой конструкции.
  • Прогоны в данном случае называют расстоянием между креплениями стропил к коньковому брусу – оно будет зависеть от веса выбранного кровельного материала и предполагаемой снеговой нагрузки в районе строительства.

Этапы работ по устройству вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работы на ней необходимо проводить в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.

  • Следующим этапом является расчет всех параметров, которые будут зависеть от ширины расстояния между стенами дома и наличия капитальных перегородок внутри здания.
  • Далее по расчетам приобретаются необходимые материалы и готовятся необходимые для работы инструменты.
  • Затем идет подготовка к связыванию. стены под монтаж стропильных систем — гидроизоляционный материал настила.
  • Стены размечены для установки стропильной системы.
  • Самый ответственный этап — монтаж всей системы согласно проекту.
  • Завершающий этап — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной – это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен здания.При составлении схемы также необходимо учитывать тот факт, что чем сложнее конструкция крыши, тем больше материала для нее потребуется, и монтаж системы займет больше времени.

Если конструкция очень сложная, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество элементов, необходимых для надежности системы. Конечно, на составление такого проекта уйдет некоторое время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработками специалистов, чем действовать наобум и получить ненадежную конструкцию.

Расчет параметров системы

Если принято решение полагаться на свои силы, то при расчетах необходимо учитывать следующие факторы:

  • Надежность несущих стен и фундамента здания, над которым будет возведена крыша.
  • Тип стропильной системы (слоистая или шарнирная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропилами.
  • Размеры таких элементов, как выступы и отверстия для дымоходных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые сделают крышу надежной и долговечной. Обозначение параметров в формулах:

S – общая площадь скатов крыши;

h – высота системы от пола до потолка;

d – длина боковых или диагональных стропильных ног;

е — длина промежуточных стропил;

а — расстояние между стропилами по длине здания;

α — угол наклона откоса;

б — расстояние между стропилами с торцевой вальмовой стороны.

Формулы расчета устройства простой вальмовой крыши следующие:

  • Длина промежуточных передних стропил:

  • Длина торца вальмового стропила:

Рассчитав основные параметры системы, можно на их основе закупать материалы для строительства.

Кровельные материалы

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепежи, а также кровельные гвозди, саморезы и анкерные болты.


  • Из металлических элементов потребуется приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и прочной.

Одним из них является скользящее крепление. Его устанавливают внизу стропил, таким образом закрепляя их к мауэрлату. Установив его, можно исключить риск деформации стропильной системы при усадке несущих стен.


Еще один давно используемый крепеж — скобы. Соединяют разные части системы, например, стропила и балки перекрытия или мауэрлат, если возводится крыша, например, на здании, которое уже давно дало усадку.


  • Для изготовления деревянных элементов Вам потребуется:

Особое внимание уделяется качеству древесины для монтажа системы

— для кладки мауэрлата понадобится брус сечением 100×150 мм;

— стропила и конек выполнены из бруса сечением 50×150 мм.Строители, занимающиеся возведением стропильных систем, рекомендуют монтировать всю систему из бруса или досок одинакового сечения – это гарантирует прочность и надежность здания;

– поверх стропильной системы набивается обрешетка из досок, сечение которых должно быть 25×150 мм.

При выборе древесины для стропильной системы можно опираться на таблицу, составленную специально для этого. Приведена допустимая длина стропил (в метрах) из древесины хвойных пород (лиственница, ель, кедр, сосна) в зависимости от ее качества, сечения бруса и средней снеговой нагрузки в регионе.

Разновидность сечение Расстояние между стропилами в мм
мм 300 400 600 300 400 600
1,0 кПа 1,5 кПа
Высшее 38×89 3,22 2,92 2,55 2,81 2,55 2,23
38×140 5.06 4,60 4.02 4,42 4.02 3,54
38×184 6,65 6,05 5,28 5,81 5,28 4,61
38×235 8,50 7,72 6,74 7,42 6,74 5,89
38×286 10,34 9,40 8.21 9.03 8.21 7. 17
1 и 2 38×89 3,11 2,83 2,47 2,72 2,47 2.16
38×140 4,90 4,45 3,89 4,28 3,89 3,40
38×184 6,44 5,85 5.11 5,62 5.11 4.41
38×235 8,22 7,47 6,38 7.18 6,52 5,39
38×286 10,00 9,06 7,40 8,74 7,66 6,25
3 38×89 3,06 2,78 2,31 2,67 2,39 1,95
38×140 4.67 4,04 3,30 3,95 3,42 2,79
38×184 5,68 4,92 4. 02 4,80 4.16 3,40
38×235 6,95 6.02 4,91 5,87 5,08 4.15
38×286 8,06 6,98 6,70 6.81 5,90 4,82
2,0 кПа 2,5 кПа
Высшее 38×89 4,02 3,65 3.19 3,73 3,39 2,96
38×140 5,28 4,80 4.19 4,90 4,45 3,89
38×184 6,74 6.13 5.35 6,26 5,69 4,97
38×235 8,21 7,46 6,52 7,62 6,92 5,90
38×286 2,47 2,24 1,96 2,29 2,08 1,82
1 и 2 38×89 3,89 3,53 3,08 3,61 3. 28 2,86
38×140 5.11 4,64 3,89 4,74 4.31 3,52
38×184 6,52 5,82 4,75 6,06 5,27 4,30
38×235 7,80 6,76 5,52 7,06 6.11 4,99
38×286 2.43 2.11 1,72 2.21 1,91 1,56
3 38×89 3,48 3,01 2,46 3,15 2,73 2,23
38×140 4,23 3,67 2,99 3,83 3,32 2,71
38×184 5,18 4,48 3,66 4.68 4,06 3,31
38×235 6,01 5. 20 4,25 5,43 4,71 3,84
38×286 6,52 5,82 4,75 6,06 5,27 4,30
  • Дополнительно необходимо будет купить рубероид, утеплитель и пароизоляционную пленку, которая укладывается на стропила под обрешетку.В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие – его проще крепить на сложной конфигурации такой стропильной системы. Под такой крышей нужно будет сделать фанерный настил.
  • Также необходимо приобрести для обработки дерева перед установкой.
  • Для крепления некоторых элементов в несущей стене может понадобиться стальная проволока диаметром 4 мм.
Цены на различные виды пиломатериалов
Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работа будет невозможна. Для установки стропильной системы вам понадобится:


  • Молоток, желательно с гвоздодёром.
  • Электрическая отвертка.
  • Молоток представляет собой резиновый или деревянный молоток. Необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной 1,5-1,7 м для выравнивания отдельных узлов.
  • Маркер или карандаш для разметки.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Долото для выдалбливания канавок.
  • Рубанок — лучше иметь как обычный, так и электрический вариант, так как обычным инструментом удобнее работать на высоте, а электрические большие плоскости можно обрабатывать внизу.
Выполнение монтажных работ

На рисунке представлена ​​упрощенная схема вальмовой крыши, которую можно использовать в качестве ориентира при монтаже системы.


Работа выполняется поэтапно и без спешки, с тщательной проработкой каждого шага, так как конструкция вальмовой крыши довольно сложная.

Первым делом необходимо подготовить древесину к препарированию, обработав ее антисептическим раствором и хорошо просушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинается с установки и закрепления мауэрлата по периметру несущих стен. Его необходимо укладывать на слой гидроизоляционного материала.

  • После установки мауэрлата на нем делается разметка, согласно ранее произведенным расчетам.Чтобы разметка была максимально точной и заметной, используют яркие маркеры или вбивают в определенных местах маяки.

Очень важно, чтобы расстояния, отмеченные на одной стене, совпадали с разметкой на противоположной стене, иначе балки перекрытия и другие элементы будут уложены неровно.


Залог успеха – правильная разметка
  • Далее укладываются балки перекрытия. Их можно монтировать на стены рядом с мауэрлатом или на неподвижную балку ниже поверхности стены.

  • Затем мауэрлат скрепляется затяжками, что способствует снятию нагрузки с несущих стен.

  • После укладки балок перекрытия опытные мастера советуют покрыть их дощатым настилом без крепления к балкам. Такое напольное покрытие необходимо для комфортной и безопасной работы.

  • Следующим шагом будет установка стоек. Их закрепляют на затяжках или балках перекрытия.
  • Стойки скрепляются сверху коньковым брусом, а к нему с торцевых вальмовых сторон крыши крепятся стропильные центральные ноги.
  • Далее размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

  • Затем следуйте диагональным стропилам, которые соединяют конек и углы здания. При необходимости под них устанавливаются дополнительные стойки.

  • На диагональных стропилах крепятся нарожники или короткие стропила. Они устанавливаются на том же расстоянии между собой, что и промежуточные.
  • В зависимости от конструкции в него могут быть встроены другие несущие или усиливающие элементы, например, подкосы или фермы, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их удлиняют дополнительными элементами – «кобылками», они будут создавать навес над стеной.
Кровельный материал для пола
Конструкция кровельного «пирога» вальмовой крыши
  • Прежде чем переходить к следующему этапу монтажа элементов, необходимых для кровли, необходимо разметить расположение оконных проемов, отверстий, через которые проходит дымоход а вентиляционные трубы будут выведены наружу, вход в чердачное помещение или выход на балкон.Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.

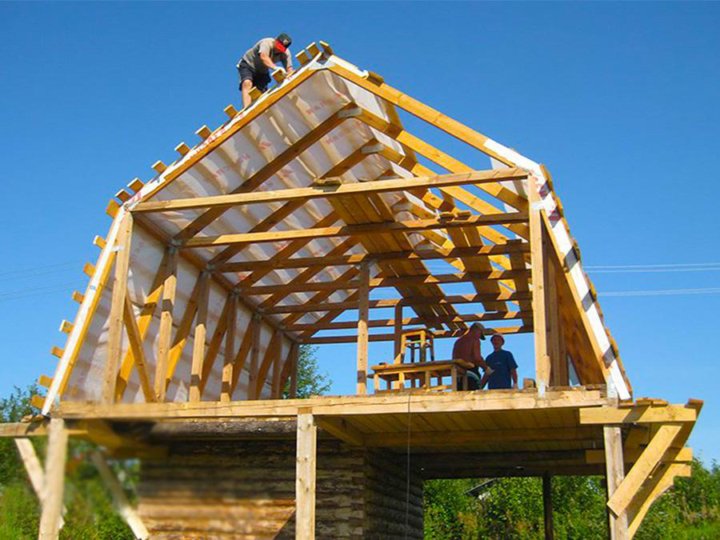

  • Затем на стропильную систему устанавливается кровельный «пирог». Работа выполняется в следующей последовательности:

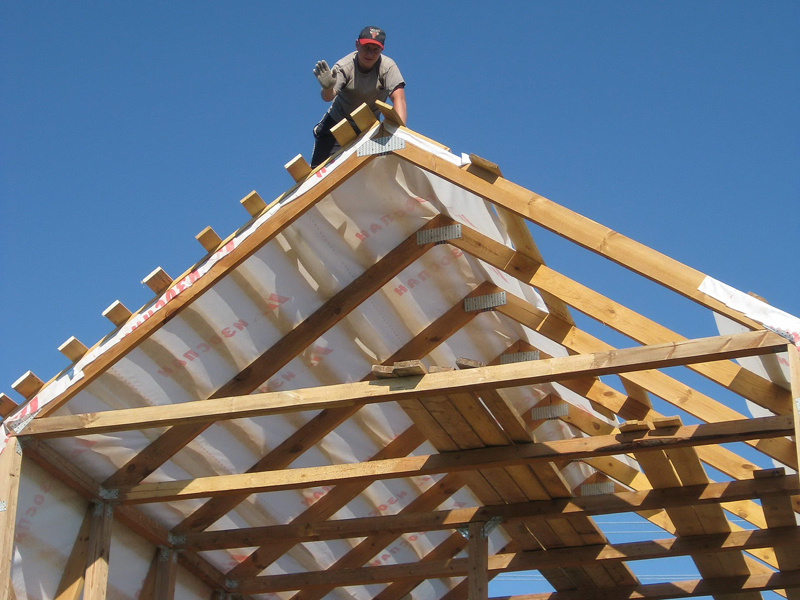

  • Поверх стропил натягивается и закрепляется пароизоляционная пленка
  • Далее поверх нее на стропила прикручиваются обрешетки.
  • Между планками укладывается утеплитель, который накрывается ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем следует крепление контробрешетки.
  • Следующий шаг будет зависеть от выбранного материала покрытия. Если, например, используется металлочерепица, то ее можно прикрутить прямо к рейкам контробрешетки. Выбирая мягкую кровлю, обязательно подложите под нее фанеру или листы ОСП.
Сложные элементы системы вальмовой крыши

Хотелось бы обратить внимание на сложные узлы стропильной системы, монтаж которых всегда вызывает много вопросов.

  • может выполняться несколькими типами жестких креплений:

— с помощью металлических уголков, устанавливаемых с обеих сторон стропильной ноги;

— гвозди, вбитые под углом через стропило в мауэрлат;

— специальные скобы;

— скользящие застежки.

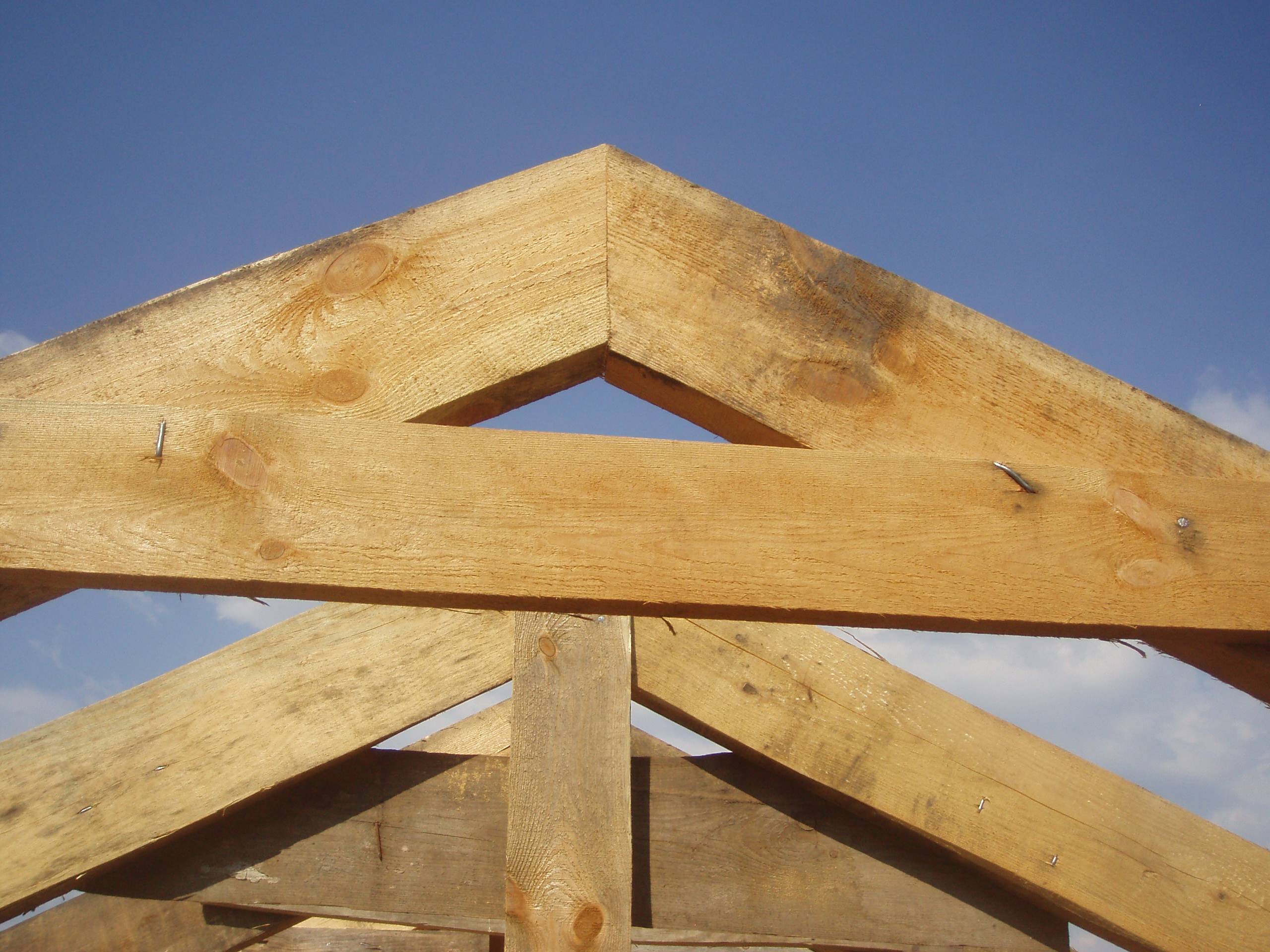

  • Соединение стропильных ног на коньковом брусе также можно выполнить разными способами:

— путем укладки их друг на друга над брусом и скрепления между собой болтами;

— устройство на стропилах специальных углублений для жесткости при установке их на коньке;

— подгонка стропил под выбранным углом по коньку и крепление их деревянными или металлическими накладками с обеих сторон.

  • Еще один очень сложный узел — соединение конькового бруса со стропилами. Эти элементы должны иметь надежную сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

— Коньковый брус уложен на стойки и скреплен с двух сторон накладками из досок.

— Диагональные обрезаются под прямым углом и крепятся к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, заходящее в другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты строительства вальмовой крыши

Если нет опыта возведения такого сложного архитектурного элемента здания, как крыша, то рекомендуется воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только конструкции вальмовой крыши, но и всех остальных, так как любой тип этой конструкции имеет свои особенности со сложными соединительными узлами.

Необходимо помнить, что от надежности покрытия дома будет зависеть длительный срок службы всей конструкции, поэтому к его строительству нужно отнестись с максимальной ответственностью.

Вальмовая крыша — конструкция, состоящая из четырех скатов кровли: двух трапециевидных скатов по бокам и двух треугольных скатов по торцам кровли. Эти скаты называются вальмами, отсюда и название всей крыши. Это решение обусловлено скорее дизайнерским и архитектурным вкусом, чем строительной необходимостью.Шатровые крыши давно завоевали популярность в Европе, со временем они перекочевали и к нам. Любая вальмовая крыша своими руками, чертежи которой вы найдете здесь или в других источниках, выглядит очень эстетично за счет уклонов всех скатов. Эта же функция помогает снизить сопротивление ветра со всех направлений, а значит. Крыша с вальмами станет надежнее, и дольше прослужит без ремонта.

Вальмовую крышу можно построить без помощи профессионалов, даже обладая самыми примитивными навыками строителя.Единственная сложность в том, что в одиночку с этим не справиться, понадобится 2-3 помощника.

Устройство кровли с вальмами

Схема вальмовой крыши. Который является лидером среди застройщиков, имеет четыре ската, два из которых треугольные. Эти вальмы крепятся к концам крыши дома для соединения карниза и конькового бруса. Передние и задние бедра построены в форме трапеции (усеченного треугольника), имеют большую площадь и увеличенный наклон. Трапециевидные вальмы крепят конек и карниз с остальных сторон.

Также схемы крыш бывают полувальмовыми, и их называют голландскими. Полувальмы – это когда карнизы боковых скатов выше передних и задних скатов. Голландскую крышу чаще всего возводят с оборудованием на чердаке жилого помещения.

Обычная вальмовая крыша состоит из узлов и элементов, которые собираются в единую конструкцию одним способом, и служат каркасом для более сложных конструкций. На схеме ниже вальмовая конструкция состоит из следующих элементов:

  1. Угловое стропило (поз.1) всегда устанавливается под меньшим уклоном, чем промежуточные стропила. Для промежуточных и угловых стропил по бокам крыши используется доска размером 50х15 см;
  2. Короткие стропила (позиция №2) устанавливаются на угловые стропила. Угол наклона должен быть таким же, как и уклон промежуточных стропил;
  3. Сечение конька (позиция №3) должно быть таким же, как и у самих стропил;
  4. Центральные промежуточные стропила (поз.4) крепятся к уголкам конькового бруса с трех сторон;
  5. Стропила промежуточные (поз. № 5) представляют собой балки, соединяющие коньковый брус и обвязочные доски, уложенные по верху кровли. Обвязочные доски образуют карниз.

Более подробная схема устройства крыши с вальмовыми элементами представлена ​​на рисунке ниже:

  1. Конек опирается на стойку (позиция №1), которая крепится в месте стыка встречной пары стропил и коньковая балка.Стойки не всегда присутствуют в схеме крыши, но их аналоги должны присутствовать в схеме;
  2. Затяжка (потолочная балка, позиция №2) — балка для скрепления стропил между собой;
  3. Кобылка (позиция №3) служит для продолжения свеса, кобылка крепится к стропилам. Свес нужен для защиты стен дома от дождя и снега;
  4. Ветровая балка (поз. №4) усиливает стропила с наветренной стороны дома. Эта балка может быть установлена ​​с нескольких сторон;
  5. Стропила (короткое стропило, поз.5) прикрепить стропило к угловому стропилу;
  6. Мауэрлат (позиция №6) – мощный деревянный брус, служащий основой любой крыши;
  7. Шпренгель (позиция №7) укрепляет конструкцию крыши и снижает нагрузку на стены. Монтируется по диагонали между углами дома на мауэрлат;
  8. Подкосы (поз. № 8) могут крепиться к стропилам под разными углами. Их количество и угол крепления зависят от наличия или отсутствия чердака;
  9. Диагональ (боковые стропила, поз.9) устанавливаются с одного или обоих концов кровли;
  10. Прогон (поз. №10) — этап крепления стропил.

Как монтировать вальмовую конструкцию

Крыша с вальмами должна быть собрана в определенной последовательности:

  1. Первый этап — разработка схемы;
  2. По схеме рассчитываются параметры крыши – все ее размеры будут зависеть от ширины размеров наружных и внутренних несущих стен дома;
  3. Готовятся инструменты и материалы;
  4. Настил на стены из гидроизоляционного слоя для установки стропил;
  5. Размечены места крепления стропил на мауэрлате;
  6. Монтаж стропил и других элементов кровли по схеме;
  7. Кровельный настил.

После обработки пиломатериала и его просушки можно приступать к монтажу крыши – крепить мауэрлатные балки к несущим стенам дома. На гидроизоляцию укладывается мауэрлат, затем по нему отмечаются места установки и крепления стропильных балок. Балки мауэрлата укладываются на верхнюю поверхность стен или на брус, который предварительно крепится немного ниже стен.

Стойки крепятся к балке перекрытия, в верхней части — к коньку.Также центральные стропила крепятся к коньковому брусу по торцам крыши. Делается разметка для установки промежуточных балок по переднему и заднему скату крыши, после чего крепятся стропила, соединяющие углы дома и конек по диагонали. Возможно, в этом месте необходимо будет установить усиливающие стойки.

Эти стропила скрепляются короткими стропилами или стропилами с таким же шагом, как и промежуточные балки. В данном фрагменте крыши для усиления могут использоваться фермы, ветровая балка, кобылки и подкосы (в зависимости от схемы крыши).

Кровля укладывается в следующей последовательности:

  1. К стропилам крепится пароизоляция;
  2. К пароизоляции крепится обрешетка;
  3. Утеплитель размещается в межрельсовом пространстве и накрывается пленкой от ветра;
  4. Контррешетка прилагается.

Сторонники европейского стиля в строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надежность конструкции.Выбирая даже самый простой вариант исполнения, можно использовать массу интересных элементов, способных придать зданию особую изысканность и неповторимость.

Что такое вальмовая крыша

Самая несложная вальмовая крыша выполняется в виде каркаса с четырьмя скатами: двумя торцевыми треугольными, называемыми вальмами, и двумя лобовыми трапециевидными плоскостями. Все скаты укладываются от конькового элемента к карнизу, при этом лицевая поверхность имеет большую площадь и длину ската.

Помимо стандартного варианта существуют полувальмовые крыши, которые обычно используют для создания дизайна в голландском стиле.Этот вариант предусматривает установку лобового ската карниза значительно ниже торцевого. Такую крышу целесообразно сооружать при обустройстве чердачного помещения в качестве жилого помещения.

Все четыре ската вальмовой крыши сходятся на коньковой балке, которая меньше, чем на двускатных крышах

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые также присутствуют в конструкциях более сложные крыши.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм.При сооружении конструкции следует помнить, что крайние стропила должны иметь меньший угол наверху, чем промежуточные.
  2. Установку коротких стропильных ног производят к угловому стропилу, а не к коньку, при этом угол их наклона должен быть таким же, как и у промежуточных частей.
  3. Для коньковых элементов выбирается материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято различать центральные и промежуточные стропила.Центральными называются элементы, стыковка которых осуществляется по углам конькового бруса с трех сторон. Промежуточные стропила располагаются между центральными и соединяют конек с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трех сторон

Дополнительными, но не менее важными в конструкции вальмовой крыши являются следующие факторы:

  1. два стропила и коньковый брус.Если под крышей устраиваются жилые помещения, то стойки можно заменить опорами, а в некоторых случаях убрать вовсе.
  2. Для усиления конструкции стропил используется затяжка, которая, как правило, также является балкой перекрытия.

    Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и зазор подкровельного пространства надежно защищены от атмосферных осадков за счет увеличенного свеса за счет установки «кобылки» стропила к ногам.
  4. С ветреной стороны здания к стропилам крепится ветровая балка; при необходимости его установка допускается на обоих скатах трапециевидной формы.
  5. Вальмовая крыша – единственная конструкция, которая оснащена стропилом или короткой стропильной ногой, устанавливаемой на угловое стропило.
  6. Мауэрлат, являясь необходимой частью любой стропильной системы, конструируется в виде бруса в вальмовой крыше и крепится по периметру всего здания.

    Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для соединения каркаса дома с кровельной системой

  7. С целью снятия нагрузки, оказываемой на стены, и придания система большей жесткости, между двумя соседними мауэрлатными элементами укрепляется диагональная перемычка, шпрендель.
  8. Угол наклона стоек выбирается в зависимости от того, будет ли чердачное помещение обустраиваться под жилое помещение.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного конца крыши, так и с двух ее сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — зазор между точками крепления стропил к коньку, размер которого определяется видом материала и той нагрузкой, которую оказывают на дом снежные массы в районе строительства.

Фотогалерея: дома с вальмовыми крышами

Все арки вальмовой крыши квадратного дома сходятся в одной точке. Часть мансардной конструкции можно вывести на скат вальмовой крыши. Дом может иметь пристройки, покрытые аналогичной крышей. Крыши нескольких равных частей дома можно объединить в единую конструкцию. Скаты вальмовой крыши могут быть выполнены из стекла. Вальмовая крыша прекрасно смотрится на зданиях в средневековом стиле

Самостоятельное строительство вальмовой крыши: подробная инструкция

Монтаж крыши своими руками требует четкого соблюдения этапов строительства, а также навыков подобных работ и набор специальных инструментов.

Перечень инструментов и материалов для возведения вальмовой крыши

Монтаж каркаса крыши невозможен не только без качественного пиломатериала или кровельного покрытия, но и без соответствующих крепежных элементов.

Металлический крепеж включает:

  • гвозди и саморезы для кровли;
  • анкерные болты
  • ;
  • Уголки стальные
  • ;
  • прочие детали, отвечающие за надежность и прочность строящейся конструкции.

Важным моментом в устройстве каркаса крыши является установка скользящего крепления стропильных ферм как на коньке, так и в местах стыков с мауэрлатом.Такой способ крепления элементов стропил исключает возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания. .

Скользящее крепление позволяет элементам стропил перемещаться в пределах допусков при небольших деформациях каркаса здания

Конструкция стропил собирается из следующих материалов:

  1. Мауэрлат из бруса сечением 100× 150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в своей работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере ее готовности комплектуется деревянной обрешеткой сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых лучшим считается мягкая кровля.Легче всего его крепить к сложным стропильным системам типа вальмы . Перед монтажом покрытия необходимо уложить слой утеплителя и пароизоляционную пленку; при необходимости можно дополнительно прикрепить фанеру.

Прежде чем приступить к монтажу кровельного пирога, все деревянные части стропил следует обработать антисептиком.

Монтаж конструкции будет осуществлен намного быстрее, если под рукой будут необходимые инструменты:


Видео: как сделать запил стропила в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой, в зависимости от потребностей и возможностей владельца дома.Сложность работ будет зависеть от расположения несущих стен. По мере сложности проекта для его реализации увеличивается расход материалов, трудозатраты, сроки выполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания.

Возведение сложной вальмовой крыши лучше доверить профессионалам, которые произведут точные расчеты всех элементов стропильной системы и смогут сделать крышу в точном соответствии с проектом.Любителям попробовать свои силы в самостоятельном строительстве необходимо учитывать несколько факторов:

  1. Способность конструкции и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости выполнения.
  3. Допустимые размеры поперечного сечения деревянных элементов конструкций при заданных значениях длины и расстояния между фермами крыши.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их по коньку.
  5. Необходимость организации дополнительных отверстий и выступов, например, для дымоходов, вентиляционных, оконных и других проемов.

При проектировании стропильной системы для вальмовой крыши необходимо учитывать множество различных факторов.

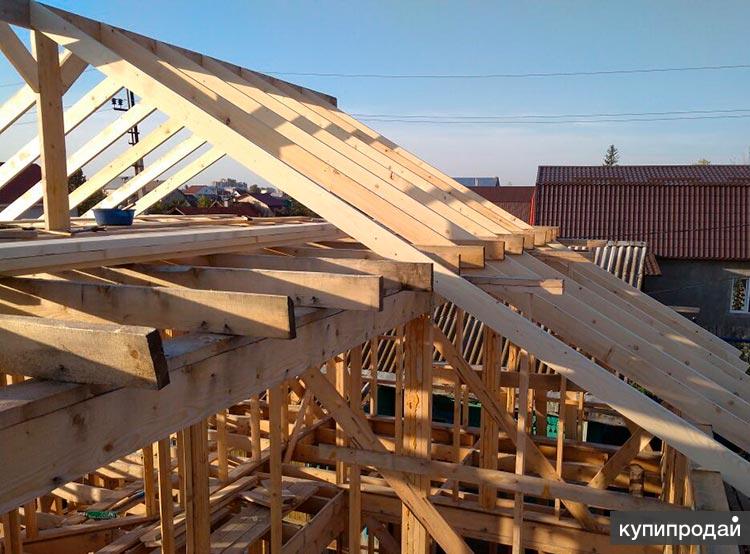

Пошаговая инструкция по монтажу стропильной системы

Сначала подготавливается древесина – хорошо просушивается, обрабатывается антисептическими составами и снова просушивается. Как только материал будет готов, можно приступать к его монтажу по схеме ниже:

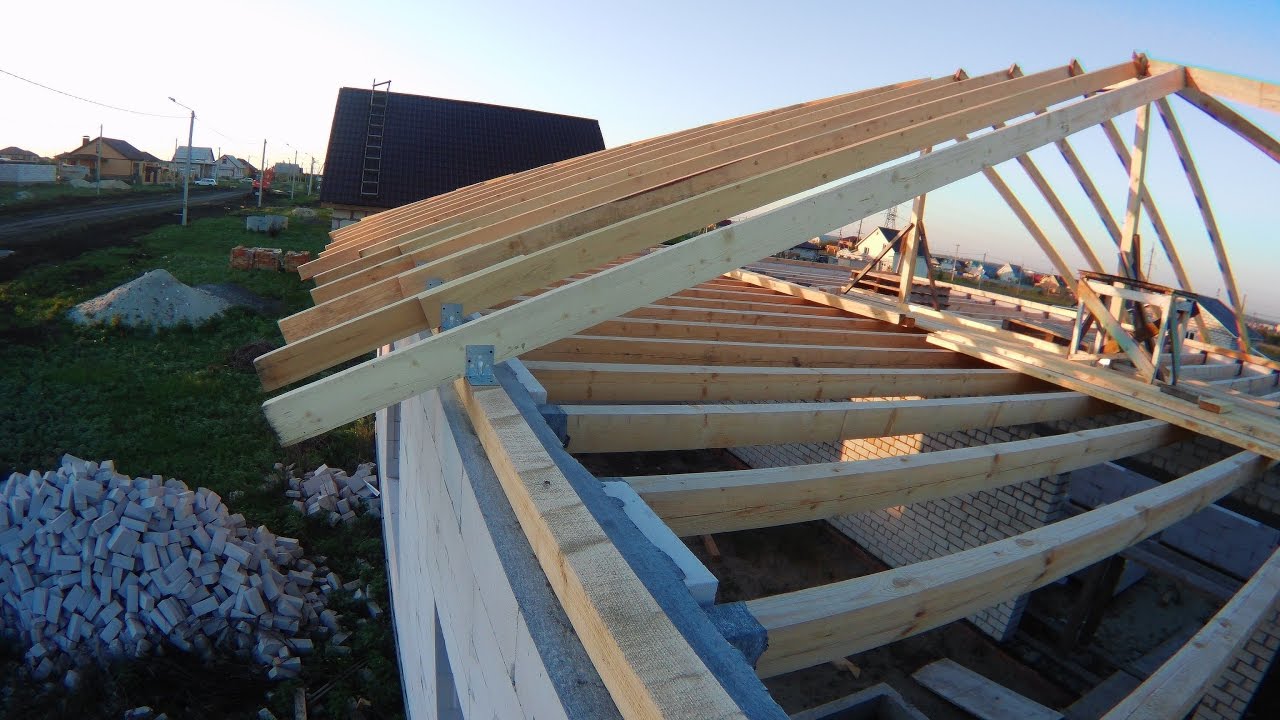

  1. По периметру несущего основания укладывается и надежно крепится мауэрлат с обязательным гидроизоляционным слоем из рубероида или подобных материалов.

    Мауэрлат кровли укладывается на гидроизоляционный материал и крепится шпильками

  2. Мауэрлат размечается по ранее рассчитанным размерам. Чтобы метки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбивать маленькие маячки. Важно соблюдать идентичность разметки на противоположных плоскостях, иначе укладка балок будет неравномерной.

    Разметку нужно делать очень аккуратно, чтобы стропильные фермы и затяжки были установлены ровно.

  3. Монтаж балок перекрытия осуществляется на мауэрлат или на дополнительную балку, армированную чуть ниже плоскости стен.

    Балки перекрытия (затяжки) можно монтировать на мауэрлат

  4. Для снижения нагрузки от несущего каркаса мауэрлат крепится поперечными затяжками.

    Затяжки поперечные перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил для крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настил используется для безопасного перемещения по всей площади пола при монтаже стропил

  6. Далее устанавливаются стойки для затяжек или для балок перекрытия.
  7. Вверху стойки крепятся к коньковому брусу. На него же монтируются центральные стропила с торца крыши.
  8. Затем производится разметка и установка промежуточных стропил со стороны фронтонов.

    Устанавливаются промежуточные стропила с лицевой стороны

  9. После этого укладываются диагональные стропила, соединяющие коньковый элемент здания с углами. При необходимости возможна установка дополнительных стоек.

    Диагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам крепятся короткие стропила, называемые стропилами. Расстояние между ними должно быть таким же, как и между промежуточными элементами.

    Жонглеры соединяют диагональные стропила с мауэрлатом

  11. В расчетной схеме могут фигурировать и другие детали крепления и усиления: подкосы, ветровые балки, стропильная система.
  12. Если стропила заканчиваются на поверхности мауэрлата, их необходимо выдвинуть за пределы каркаса здания с помощью «кобылок», за счет которых создаются карнизы и свесы крыши.

Стропильные ноги могут крепиться к мауэрлату с помощью различных жестких элементов, например:


Стропильные ноги к бруску конькового элемента также крепятся несколькими способами:

  1. Соединение ног друг над другом и сверху балки с последующим креплением на болты.
  2. Создание углублений на стропилах для усиления жесткости соединения с коньковым элементом.
  3. Приведение стропил к коньку с последующим их креплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам также получается достаточно сложный узел, и только при надежном сопряжении и фиксации всех деталей можно говорить о долговечности вальмовой крыши. В этом случае поверх стоек укладывается коньковый брус, после чего с двух сторон скрепляется деревянными накладками.Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогично устанавливается второе стропило для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши к кровле

Когда стропильная система полностью установлена, можно приступать к подготовке конструкции к укладке кровельного материала:

  1. Разметка проведена в местах запланированных оконных и дверных проемов, дымоходов, вентиляционных отверстий с последующим обрамлением выбранных проемов деревянными рейками.
  2. Далее монтируется кровельный пирог в следующей последовательности:
    1. Натягивается и крепится к стропилам слой пароизоляционной пленки.
    2. Следующий слой — ящик.
    3. В промежутках между планками крепится утеплитель с ветрозащитой, аналогичной полиэтиленовой пленке.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом.Итак, если выбор пал на металлочерепицу, то ее можно крепить прямо на контробрешетку. Если используется мягкая кровля, то потребуется дополнительный слой из фанеры или листов ОСП.

Устройство системы вентиляции кровли

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части кровли — ближе к коньку элемент. При создании подшивки из деревянных досок можно оставить между ними небольшой зазор, что создаст лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решеток и разложить их по всей длине ветровой подшивки с шагом 80 см. Чтобы просверлить нужное отверстие, придется вооружиться дрелью с чашечной насадкой. Место для верхнего выхода воздуха оборудовано в самой крыше.

При использовании гибкой черепицы вентиляция осуществляется вентилируемым коньком, керамическая черепица допускает подачу воздуха через кровельный клапан. Вентиляция шифера, ондулина и других подобных покрытий осуществляется через стандартные коньки.Металлочерепица вентилируется с коньковым уплотнением.

Видео: Металлическая вальмовая крыша

Беседка с четырехскатной крышей

Беседка с четырехскатной крышей станет эталоном конструктивного решения, а при грамотном расчете и обустройстве будет отличаться надежностью и долговечностью эксплуатации. Собрать четырехскатную крышу своими руками не составит труда. Такая конструкция подойдет для беседки в форме прямоугольника или квадрата. Первый вариант – это сборка вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов.Второй вариант – вальмовая вальмовая крыша, состоящая из 4-х равнобедренных треугольных скатов.

Шатровая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная крыша является отличным выбором при строительстве беседки, так как позволяет использовать любые кровельные покрытия, а ее удобная конструкция обеспечивает свободный угол обзора , его легко можно обустроить, например, в китайском стиле, добавив длину свесам и несколько изогнутых диагональных стропил.

На подготовительном этапе работ выполняется чертеж будущей крыши с учетом основных факторов:

  • вес всех стропил и их доборных элементов;
  • Массы кровельные и гидроизоляционные;
  • уровень климатических нагрузок, слой снежных масс;
  • вес строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильную систему.

От того, какой будет уклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности монтажа, например, шаг рейки обрешетки и стропильная система. И все это влияет на общий вес здания.

Продлить срок службы деревянной беседки можно, предварительно обработав все ее элементы специальными антисептическими пропитками, а также антипиреном. Все эти составы наносятся достаточно просто обычной кистью или валиком.

Опорой для вальмовой крыши беседки могут быть деревянные, кирпичные стены или стойки опорного каркаса. Если в работе используется кирпич, то постройка получится капитальной и потребует возведения прочного фундамента, выдерживающего большие нагрузки. Устройство вальмовой крыши на такую ​​беседку в целом аналогично устройству крыши на жилой дом или другое крупногабаритное сооружение.

Небольшие вальмовые крыши можно собирать на столбовых опорах, которые предварительно необходимо хорошо закрепить.

Если беседка устанавливается на деревянные столбы, то предварительно следует проверить прочность крепления ее опор, они должны стоять строго вертикально, а для жесткости и устойчивости каркаса снизу подвязываются перемычками. Сверху также монтируются перемычки, которые будут обвязкой скатной конструкции. Из-за высокой нагрузки опоры могут постепенно расходиться, поэтому рекомендуется закрепить их на верхних концах диагональными перемычками заранее, а в местах стыковки уложить деревянные или стальные пластины.

Пошаговая инструкция монтажа вальмовой крыши для беседки

  1. Сначала крепится коньковый брус со специальными подкосами и вертикальными опорами.

    Возведение крыши начинается с установки конькового бруса на вертикальные стойки.

  2. Далее укладываются диагональные стропила для формирования скатов крыши. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», удлиняющих стропила.
  3. Затем выполните установку центральных и промежуточных стропил и звездочек.

    Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешетки

  4. Для защиты деревянных элементов от влаги поверх стропил укладывают гидроизоляционную мембрану.
  5. На гидроизоляционный слой монтируется обрешетка, а при необходимости контробрешеткой также устанавливается дополнительное вентиляционное оборудование.

    Монтаж кровли завершает процесс строительства беседки

Шатровая крыша собирается так же, как и обычная вальмовая, за исключением установки конькового бруса.В этом случае связка диагональных стропил делается в коньковый узел.

Видео: строительство беседки и мангала своими руками

Отсутствие опыта строительства кровельных конструкций может негативно сказаться на качестве будущей кровли и степени защиты всей конструкции, поэтому для выполнения данной рода работ, рекомендуется обращаться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет отличным архитектурным оформлением дома, беседки и любых других построек.

Одной из самых необычных российских широт до сих пор считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски.

Вы выбрали этот вариант? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто знает о.

И это немаловажно, т.к. именно от того, насколько грамотно устроена крыша дома, насколько эффективно она будет справляться со своей задачей по поддержанию комфорта и безопасности домочадцев!

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно треугольной формы и называются вальмовыми, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша отличается от двускатной тем, что не имеет фронтонов, а значит, нет прямых окон – только наклонные. Такие мансардные окна необходимы для того, чтобы эффективно освещать и проветривать мансарду.

Классическая вальмовая крыша имеет большой угол наклона. Хотя есть и отступление от этого утверждения: некоторые современные материалы позволяют возводить вальмовые крыши с минимальным углом наклона, которые даже со стороны улицы кажутся плоскими.

Вот интересное качественное видео на эту тему:

Вопросы стиля и дизайна: подходит ли он для каждого дома?

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражается в архитектурном плане. Они очень популярны в европейских странах, и именно по таким крышам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеальна для домов европейского типа, особенно с синей, серо-голубой или шоколадной окраской кровли.И, кстати, среди профессиональных дизайнеров и архитекторов считается, что монтировать на дом яркую вальмовую крышу не очень удачно — это признак отсутствия вкуса.

Что касается эстетики, то для большого многоэтажного дома вальмовая крыша выглядит довольно нелепо, ведь такая высокая надстройка (если крышу можно так назвать) делает здание еще более громоздким. В виде исключения мы назовем только французские шато или проекты, близкие к ним по размеру.

Четыре ската во всем их многообразии

Рассмотрим основные виды вальмовой крыши:

  • Классический четырехсторонний. В его конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
  • Голландское полубедро. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон на мансарде, которых обычно так не хватает.
  • Датское полубедро. Данная конструкция имеет вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
  • Сломанная волевая конструкция бедра. Это скаты разных размеров, которые к тому же находятся под разными углами. Такая крыша выглядит объемной, да и площадь внутреннего чердака она использует более рационально. Но и конструкция, и установка немного сложнее классической.
  • И, наконец, шатровая крыша. Можно установить только на дом квадратной формы. При этом все скаты имеют правильную форму равнобедренного треугольника, а все ребра сходятся в одной точке сверху.

Также одним из популярных видов вальмовой крыши является Г-образная. Впервые такая крыша появилась в Италии, еще в 19 веке. А со временем в США, когда дома стали строить в стиле ранчо. Она имеет четыре слегка наклонных ската, которые своей формой образуют форму буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который нужно защитить от сильного ветра. Кроме того, в жаркую погоду выступающий козырек отлично закрывает его от солнечных лучей.И, наконец, благодаря сплошности свесов Г-образной вальмовой крыши установить желоба довольно просто.

Ведь в такой архитектуре есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В этом случае такая крыша выглядит просто великолепно! Но есть и минусы у такой конструкции – уменьшение площади чердачного помещения, причем довольно существенное.

Как видите, каждая форма имеет свои преимущества, как с точки зрения стиля, так и эстетики. В этом как раз и вся вальмовая крыша: как правильно сделать проект, оставить небольшие фронтоны внизу или вверху, как у датских и голландских крыш, ни один архитектор вам не подскажет. Ориентируйтесь только на собственное ощущение комфорта и на то, какого наполнения и дизайна у вас будет мансарда.

Преимущества и недостатки с точки зрения функциональности

Из-за сложности конструкции вальмовая крыша считается одним из смелых вариантов. Среди минусов отметим более высокую стоимость материалов, чем у двускатной или односкатной крыши, повышенную трудоемкость укладки кровельных материалов и необходимость для точных знаний.

Также считается, что именно в вальмовой крыше больше развивается внутреннее подкровельное пространство и остается гораздо меньше места для размещения там мебели или техники. А теперь — о плюсах.

Устройство современной вальмовой крыши с надежным креплением кровельных материалов позволяет добиться высокого сопротивления воздушным потокам, так как отсутствуют вертикальные стены. Поэтому в регионах с сильными ветрами и кровля, и сама стропильная система гораздо меньше подвержены разрушению.

Также вальмовая крыша также отлично противостоит обильным дождям, снежным шапкам и поэтому как нельзя лучше подходит для районов с неблагоприятными погодными условиями. Весь секрет в том, что угловые ребра имеют повышенную жесткость, благодаря чему сама крыша не подвержена значительным деформациям, в отличие от двускатной.

Если по всему периметру вальмовой крыши устроить большие свесы, то фасад здания всегда будет надежно защищен от промокания, в то время как при односкатной или двускатной кровле такого эффекта не добиться.

Еще один важный момент: благодаря тому, что поверхности скатов практически одинаковы и достаточно велики, чердачное пространство под крышей прогревается равномерно, благодаря чему в нем создается приятный температурный режим. Вот так правильный выбор формы крыши одним махом решает одну из самых насущных проблем!

Процесс строительства вальмовой крыши

Теперь немного о процессе строительства такой крыши. Начинается он с установки вертикальных опор, поверх них монтируется коньковый прогон.После этого измеряют получившуюся горизонталь и приступают к установке диагональных стропил.

Для этого следуйте этим инструкциям:

  • Шаг 1. Нижняя часть стропил в месте подреза соединяется с обвязочным брусом по углам здания, а верхние скрепляются между собой коньковым брусом. При этом на их концах должны быть специальные угловые вырезы, которые позволят добиться максимально плотного соединения.
  • Шаг 2. Выставленные стропила необходимо усилить вертикальными дополнительными опорами, верхний конец которых срезать под тем же углом, что и уклон стропил.
  • Шаг 3. Между собой опоры и стропила скрепляются металлическими накладками.
  • Шаг 4. Теперь устанавливаем боковые стропила крыши, с шагом 600 мм. Этот шаг идеален для большинства стандартных утеплителей.
  • Шаг 5. Нижнюю часть с выемкой необходимо закрепить на обвязочной балке и зафиксировать металлическими скобами.
  • Шаг 6. Следующим шагом является установка боковых стропил крыши, шаг установки 600 мм., этот шаг предпочтительнее, так как большинство стандартных утеплителей имеет такую ​​ширину. Мы поступаем здесь аналогичным образом.
  • Шаг 7. Нижняя часть с углублением крепится к обвязочной балке; для крепления можно использовать металлические скобы или уголки. Верхние концы соединяются над коньковым прогоном пластинами. Чтобы стропило максимально плотно прилегало к коньковому прогону, сделайте на нем небольшой запил под прямым углом.

Следующая иллюстрация покажет вам этот процесс более подробно:


Завершающим этапом является установка укороченных стропил, которые еще называют стропилами. Шаг тот же, 600 м. Одной своей стороной они должны опираться на обвязочный брус, а второй соединяться с диагональным стропилом по диагонали.

Посередине вальмового ската будет центральный отросток, который по правилам должен подходить сразу к обеим ногам угловых стропил. В конце их верхней части должен быть двойной мауэрлат по периметру всей наружной кровли.

В такой системе диагональные диагональные дети имеют наибольшую длину и служат главными отростками. Для таких стропил длины стандартного бруса недостаточно, и поэтому угловые ребра выполняются из парных перекрывающихся брусков.

При этом рядовые стропила крепятся к мауэрлату перпендикулярно. Дополнительно для прочности их стягивают поперечинами и стяжкой.Для фиксации стоек с обеих сторон используются подкосы.

Также есть такая дополнительная деталь, как шпренгель — специальная деталь, идущая от угла мауэрлата и соединяющая стены углом:


Подробнее о стропильной системе вальмовой крыши.

Этап II. Закладка фундамента

Каждый кровельный материал диктует свои требования к основанию. Так, для современной плитки подойдет частая обрешетка, для длинношовных листов более редкая, а для мягких и рулонных покрытий вообще нужны сплошные и ровные откосы, как здесь:


При этом под другие виды кровли необходима прочная обрешетка, которая рассчитывается по специальным формулам. В классическом варианте это выглядит так:


Этап III. Гидро- и ветрозащита

Для обеспечения гидроизоляции вальмовой крыши советуем взять прочную современную мембрану, которая оснащена двумя самоклеящимися лентами. Они расположены с внутренней стороны рулона и обеспечивают надежную защиту от протечек.

Во-первых, это значительно удешевляет укладку материала, ведь здесь не нужно будет приобретать специальную кровельную ленту для герметизации нахлестов.

Во-вторых, на коньке мембрану будет легко перенести по коньку на другой откос, а потом просто прижать. Это важный момент, если вы строите вальмовую крышу своими руками и вам не помогает целая бригада специалистов.

Тогда действительно стоит подумать об удобстве работы, особенно на высоте. Профессиональные кровельщики в этом случае просто разрезают мембрану, переворачивают рулон на 180 градусов и продолжают монтаж прямо на противоположном коньке – вот и все секреты.

В продаже есть и штучная гидроизоляция, которая уже заранее закреплена для удобства на утеплителе:



Этап IV.

Крепление рубероида

Работать на вальмовой крыше проще всего с гибкой черепицей, но больше всего в России любят покрывать ее современной металлочерепицей:

  1. В первом ряду первый лист укладывается на расстоянии 150 мм от конькового бруса, а последующие плитки укладываются в сторону другого конька.
  2. Далее листы фиксируются на плоскости, а все последующие ряды укладываются на одинаковом расстоянии от конькового бруса.
  3. Для закрытия небольших зазоров между цельным кровельным листом и коньковым брусом применяют нарезанные листы черепицы.

Кстати, часто говорят, что при работе с вальмовой крышей появляется большое количество отходов. Вот чтобы этого избежать, каждый лист для конька вырежьте или загните заранее. Таким образом вы заполняете пробелы.

Если в качестве кровельного материала вы выбрали керамическую или композитную черепицу, не переживайте: с этим монтажом вы тоже справитесь сами!

Отдельно остановимся на том, как класть натуральную черепицу на вальмовую крышу. С таким кровельным покрытием вальмовая конструкция выглядит просто потрясающе, да и сам процесс монтажа на самом деле не так сложен.

Давайте пошагово:

  • Шаг 1. Для керамической плитки потребуются дополнительные деревянные держатели, которые необходимо установить перед укладкой. Это рейки обрешетки, которые следует крепить к каждому из четырех ребер и к коньку.
  • Шаг 2. Прикрепите клиновидную доску под водосточным желобом и фартуком.
  • Шаг 3. Установите широкую ветровую доску, которую необходимо установить на концы стропил, заранее отпиленные под углом.
  • Шаг 4. Прикрутите кронштейны к клиновидной доске, чтобы закрепить желоб.
  • Шаг 5. Прикрепите металлический фартук, который защитит край свеса от дождя. По желанию можно накрутить на него аэроэлемент-гребенку для полноценного проветривания подкровельного пространства.
  • Шаг 6. Приступаем к монтажу плитки, для чего нам понадобятся ветровые крюки и молоток. Укладывайте плитку снизу вверх и прижимайте струбцинами.
  • Шаг 7. Проклейте коньки вальмовой крыши микроперфорированной алюминиевой лентой.
  • Шаг 8 Закрепите фасонный вальмовый элемент к коньку и коньку крыши с помощью специального клея-герметика.
  • Шаг 9. В начале ряда на фронтоне свеса, как и в конце, используйте боковые плитки. Прикрепите его к ящику с помощью шурупов.
  • Шаг 10. Заклеить примыкание крыши к дымоходу самоклеющейся лентой. Закрепите его верхний край алюминиевой прижимной планкой с помощью дюбелей.
  • Шаг 11. Загерметизируйте стык эластичным атмосферостойким герметиком.

Есть, конечно, и более сложные проекты, но если визуально разделить такой дом на отдельные части, то справиться с каждой не составит труда даже начинающему строителю.

Главное правильно обустроить долины и развязки:


Этап V. Утепление кровли изнутри или снаружи

Уложить пароизоляцию на стропила и прикрутить опорные бруски под кровельное покрытие. К низу стропил прикрепите толстый брус, который будет поддерживать слой теплоизоляционных плит.

Установить обогреватель. Если вы используете жесткий пенополистирол, соедините его в непрерывный слой, используя выступы и канавки. На гребнях, где вам нужно будет установить пластины, придайте им нужную форму с помощью обычной ножовки. Проклейте все нахлесты и накройте пластины дополнительной пленкой. Далее прикручиваем контррешетку сверху.

Конечно, сооружение вальмовой крыши не так уж и просто, но результат точно порадует глаз!

Шатровые крыши придают зданию нарядный и завершенный вид, ее скаты хорошо выдерживают порывы ветра и снеговые нагрузки.Под крышей такого типа можно разместить большое чердачное помещение. Мы расскажем об особенностях стропильной группы вальмовых крыш, о способах расчета и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и поговорим о том, как сделать вальмовую крышу для беседки своими руками.

Конструктивные особенности вальмовых крыш

Вальмовые крыши придают зданию определенный шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это связано с жесткой системой стропил и наличием треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов позволяет разместить под вальмовой крышей жилое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Конструктивными особенностями вальмовых крыш можно считать следующие отличительные признаки:


Уникальная стропильная система определяет прочностные характеристики вальмовой крыш и их устойчивость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, так как от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, так как этот параметр определяет объем комфортной жилой зоны

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объем жилого помещения. Для проектирования кровли потребуются следующие параметры:


Застройщик определяет, будет ли чердачное помещение холодным или жилым, т.к. способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество элементы фермы зависит от этого. После подготовки проекта можно приступать к расчету вальмовой крыши и элементов стропильной системы.

По мнению автора данной статьи, для проектирования вальмовой крыши, особенно осложненной эркерами, фронтонами и фрагментами шатра, лучше воспользоваться услугами инженера-конструктора.При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с расчетной длиной стропил, способом их соединения, углами врезов и количеством креплений. Перечень изоляционных и кровельных материалов с указанием района и порядка монтажа позволил сделать их предварительный заказ. Покупка компонентов проекта сводит к минимуму потери материалов и экономит время. Просчитанные размеры стропильной системы и четко прописанная последовательность сборки избавили нас от брака, лишних расчетов и дополнительных корректировок. Монтажные работы проводились бригадой из четырех человек с небольшим строительным опытом, которые справились даже с трудным участком стыковки ската с эркерной крышей, правда, с помощью совета автора проекта.

При самостоятельном проектировании необходимо начинать с расчета основных параметров кровли и размеров стропильной группы, создания собственных чертежей и планировок.

расчет вальмовой крыши

При расчете параметров вальмовой крыши хозяин дома задает высоту конька из практических соображений.Для холодного чердака она может быть меньше двух метров, а при строительстве мансардной крыши нужно помнить, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

В предварительных расчетах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Выбирается длина центрального прогона при равных углах наклона скатов так, чтобы концы прогона располагались на одинаковом расстоянии от боковой и торцевой стен. В ходе дальнейших расчетов определяются размеры стропил, литников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, так как если для вальмовых крыш с нежилой мансардой более характерны наслонные стропила, то для крыш с мансардой можно применять как наслонные, так и висячие типы соединения стропил.

Расчет угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость кровли к ветровым воздействиям и способность выдерживать снеговые нагрузки.Уклон скатов – важнейший параметр для расчета длины основных и диагональных стропил, а также лаг. За основу расчетов возьмем следующие параметры:

  • высота конька Н к = 3 м;
  • длина здания L ds = 10 м;
  • ширина здания L dts = 6 м. Обозначим половину этого размера как L pts: L pts = 3 м;
  • длина конька L к = 4 м;
  • Расстояние от стены дома до конькового прогона Т = 3 м.

Расчеты проводятся в несколько этапов.


Таблица: значения тригонометрических функций для углов наклона скатов мансардной крыши


Расчет площади скатов вальмовой крыши

Площадь ​Необходимо знать уклоны для расчета количества стройматериалов и составления схемы раскроя. Вальмовая крыша имеет два треугольных и два трапециевидных ската; для вычисления их площади воспользуемся стандартными формулами из школьного курса геометрии.


Для расчета площади необходимо высоту каждого ската увеличить на величину свеса карниза и учесть, что их длина также увеличится.

Расчет объема чердачного помещения

Расчет объема жилого подкровельного пространства понадобится при расчете систем отопления и кондиционирования мансарды. Так как под вальмовой крышей находится многогранное жилое пространство с меняющейся высотой и формой, то для расчета объема его нужно разбить на более простые фигуры.Обычно считают сечение чердака, образованное каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведенным выше формулам и умножают на длину чердака. Объемы каждой полученной таким образом части складываются и получается общий объем мансарды.

Для расчета объема чердачного помещения его делят на элементарные фигуры, объем которых вычисляют отдельно и складывают друг с другом

Если при делении чердака выделяют более сложные элементы, то рассчитывают их объем по формуле V = SH, где S — площадь поперечного сечения, H — длина элемента.

Видео: расчет стропильной системы вальмовой крыши

Схема схемы крыши

Схема является уменьшенной копией крыши, по ней можно определить оптимальную высоту конька и угол наклона скатов в отношении к размеру здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположения элементов стропильной группы, называется компоновочной схемой. На таких схемах указывают расположение, длину и высоту конькового прогона, а также размеры и количество основных, диагональных и наружных стропил.

На схеме стропильной системы указываются размеры элементов, места их установки, способ установки и углы наклона стропильных ног

На чертеже указываются способ крепления деталей, углы и размеры врезка, шаг стропил и схема карнизного свеса. По схеме возможен расчет количества материалов, раскроя и поштучной раскладки деталей на месте установки.

Необходимо учитывать, что расчетные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей необходимо произвести пробную стыковку основных и диагональных стропил.

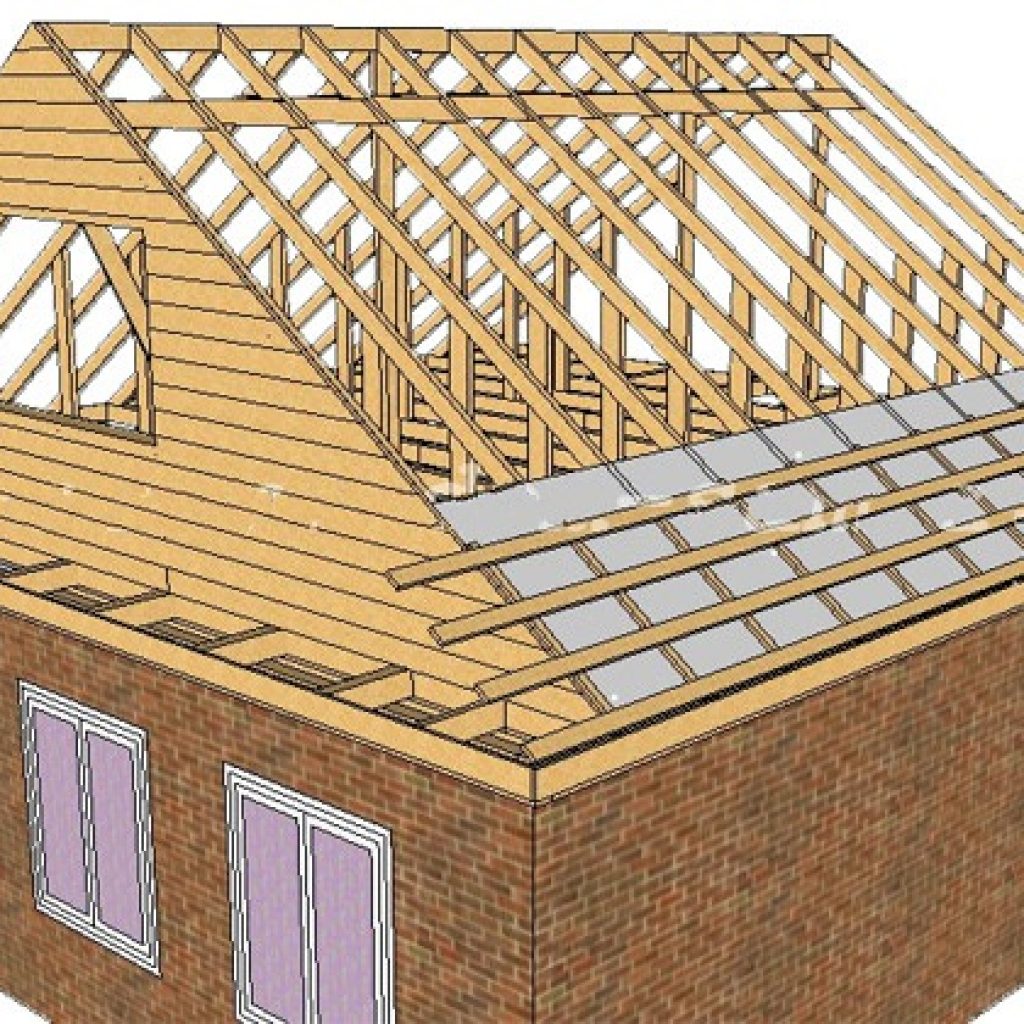

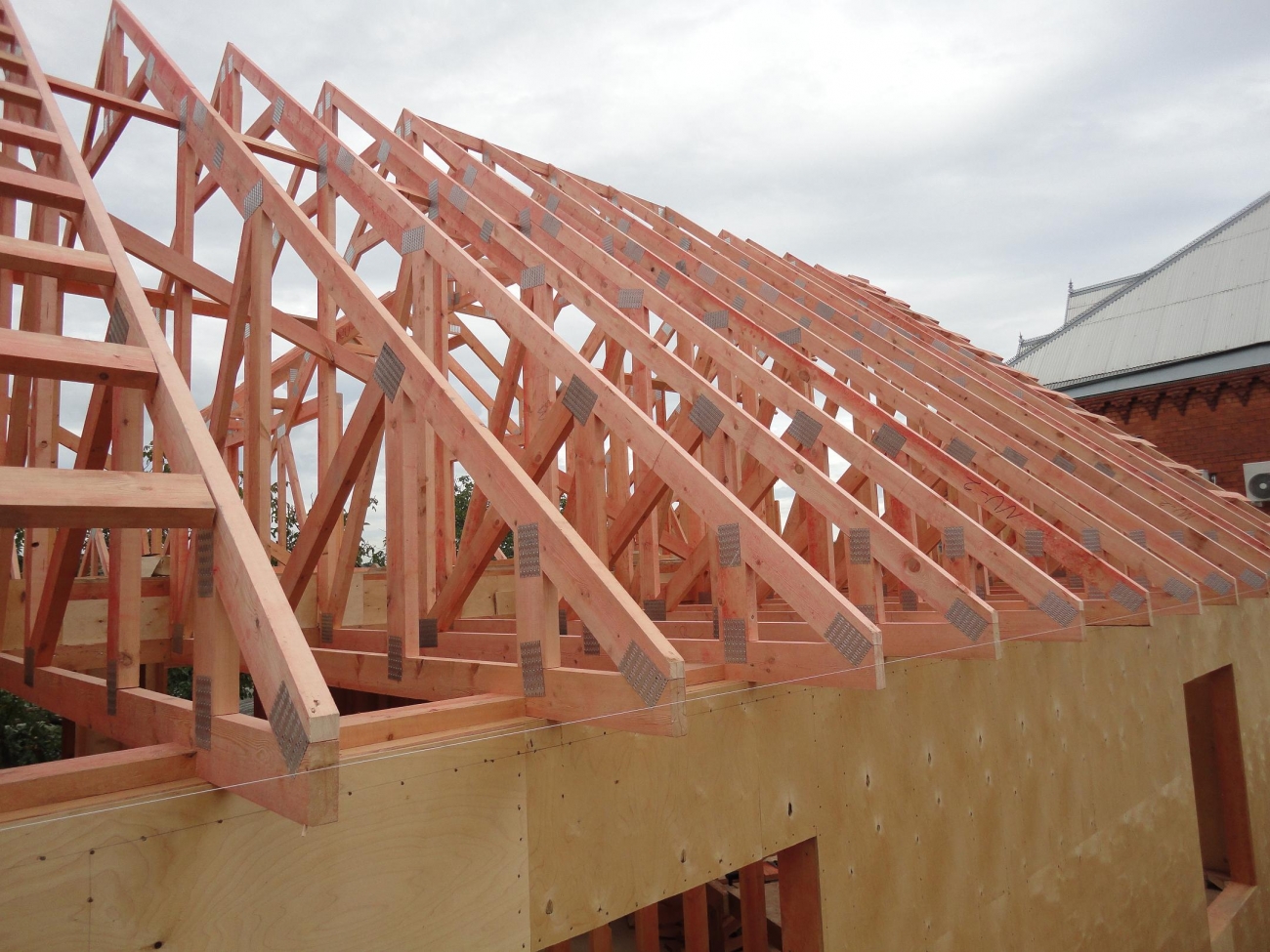

Стропильная система вальмовой крыши

Шатровая крыша образована четырьмя скатами, а ее стропильная система содержит элементы двускатной и четырехскатной крыши. В основном используются наслонные стропила, в основе которых лежит коньковый прогон, закрепленный на стойках. Вальмовая крыша состоит из следующих элементов:

  • по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены к ней пристраивается ложе;
  • затяжки или балки перекрытия устанавливаются на мауэрлат;
  • к вертикальным стойкам крепится коньковый прогон;
  • основные стропила, образующие трапециевидные скаты, опираются на мауэрлат и коньковый прогон;
  • диагональные стропила образуют треугольные скаты; нарожники
  • — укороченные стропила, образующие силовой каркас между диагональными и рядовыми стропилами;
  • стойки и шпренгели используются в качестве дополнительных опорных элементов;
  • кобылки используются для удлинения стропил и балок;
  • контррешетка создает вентиляционный зазор;
  • обрешетка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специальных стропильных узлов, обеспечивающих необходимую прочность конструкции

Кроме того, стропильные ноги усилены ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансарды.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой сплошной брус, крепящийся к стене с помощью шпилек с резьбой. Чтобы исключить распирающее воздействие стропил на стены, брусья мауэрлата необходимо крепить к сплошному армированному поясу.Шпильки с шагом от 80 до 100 см замуровывают в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с кровли на стены здания, его длина равна периметру дома. Для его изготовления используется сосновый пиломатериал сечением 150Х150, 150Х200 или 200Х200 мм. По углам дома брус соединяется между собой при помощи резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальные стойки, опирающиеся на балки перекрытия или станину. Для придания жесткости прямоугольной конструкции рекомендуется установить диагональные связи между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

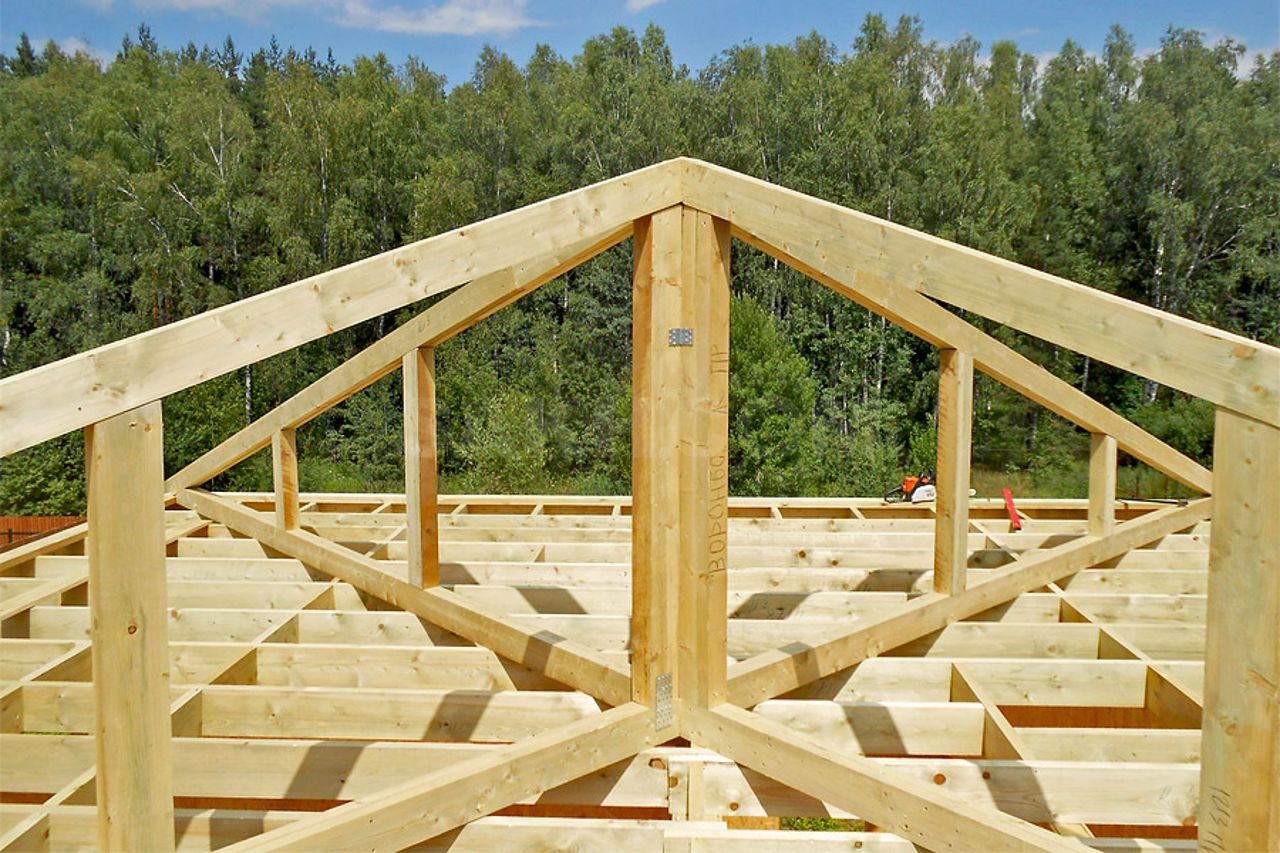

Монтаж центрального прогона осуществляется с помощью вертикальных стоек, опирающихся на станину или на балки перекрытия

Чаще всего применяют наслонные стропила, но для жилых чердачных помещений может быть предусмотрен и висячий тип стропил освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые укрепляются ригелями и стойками, образующими стены и потолок чердак.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места должны быть оборудованы лестницами, подмостками и стремянками, так как простота использования значительно ускоряет монтаж.Затем приступайте к сборке элементов крыши в описанной ниже последовательности.

  1. На монолитный армированный пояс раскладывают гидроизоляционный материал и укладывают на него предварительно просверленные мауэрлатные балки, закрепляя их шпильками с резьбой, шайбами ​​и болтами.

    Балки мауэрлата укладывают на гидроизоляционный слой рубероида и закрепляют шпильками через предварительно просверленные отверстия

  2. К мауэрлату крепят балки перекрытия или затяжки с шагом от 60 до 120 см, а вертикальные стойки для центрального прогона устанавливают на их.
  3. К вертикальным стойкам крепится коньковый прогон, затем вся конструкция усиливается диагональными распорками. Что касается крайних ног, то прогон должен иметь удлинения по 15 см для крепления диагональных стропил.

    Устройство кровли начинается с установки центрального прогона и основных стропил

  4. Между балками перекрытия и коньковым прогоном попарно устанавливаются стропильные ноги, размечается врезка и врубаются стропила. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
  5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

    Для установки диагональных стропил необходимо тщательно разметить, подрезать и подрезать под конек и мауэрлат

  6. Размеченные диагональные стропила подрезать и установить, при необходимости их усилить фермами и подкосами.
  7. Стропила размечаются и монтируются, концы стропил обрезаются вертикально на карнизном свесе, к ним крепятся лобовые доски.
  8. К стропилам и лагам крепится гидроизоляционная мембрана с нахлестом 10 см, монтируется контробрешетка и обрешетка.

Исходя из личного опыта, автор данной статьи хотел бы порекомендовать оборудовать на строительной площадке место для разметки, резки и шаблонирования элементов стропильной системы. Удобно, когда в одном месте находятся точные угломерные инструменты, приспособленные для разметки и распиловки. Оборудованное рабочее место экономит время при подготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки.Ниже проще подготовить сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

  • стропильные ноги;
  • пароизоляционная мембрана;
  • утеплитель
  • , расположенный между стропилами;
  • гидроизоляционная мембрана;
  • обрешетка и контррешетка;
  • рубероид.

Кровельный пирог вальмовой крыши служит для создания определенной последовательности защитных слоев, на которые сверху укладывается финишное покрытие.

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизоляционной мембраны, контробрешетки, обрешетки и рубероида. Теплоизоляционный слой и пароизоляционная пленка здесь не используются.

Вентиляция подкровельного пространства утепленной вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизоляционной мембраной. Вентиляционный зазор образуется при установке мембраны на стропила с прогибом 1,5–2 см, поэтому воздух проникает в утеплитель через перфорированную отделку карниза и выходит через отверстия коньковых аэраторов.

Вентиляция кровли осуществляется через карнизные софиты и коньковые аэраторы

Пароизоляционная пленка защищает утеплитель от испарения из жилых помещений, а гидроизоляционная мембрана защищает слой утеплителя от влаги с конденсатом. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой 5 см, что обеспечивает циркуляцию воздуха и сохраняет целостность стропильной системы. При этом слой теплоизоляционного материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака осуществляется через перфорированные карнизные и мансардные окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сведена к минимуму, поэтому на кровле не образуется наледь.

Преимущество холодного чердака в том, что между кровлей и чердаком нет разницы температур, что предотвращает обледенение кровли.

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: Мансардные окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление кровли осуществляется после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ защищает утеплитель от непредвиденных осадков. Теплоизоляционный материал укладывают между стропилами слоем 20–25 см.

Утепление изнутри происходит путем набивки утеплителя между стропилами и закрепления его шнуром или леской

Для утепления вальмовой крыши могут применяться следующие материалы:

  • пенополистирол размером 600Х1200 мм и толщина от 20 до 100 мм;
  • волокнистые плиты и маты из минеральной ваты размером 600X3000 мм и толщиной от 50 до 200 мм;
  • пенопластовый утеплитель, в состав которого входит эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоев со сдвигом в стыках для избавления от мостиков холода, а вспененный утеплитель наносить методом напыления с помощью специального оборудования.

Для разных видов кровель выпускаются отдельные виды доборных элементов. На вальмовой кровле применяют коньковые планки с аэраторами, заглушки для вальмовых соединений и тройники для диагональных стропил. Ими закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой крыши используются многочисленные доборные элементы.

Из остальных доборных элементов на вальмовых крышах можно использовать стремянки, стремянки, снегозадержатели, уплотнители и отливы.

Удлинители конька

Удлинители конька имеют разную конфигурацию и размеры, например, прямая планка 150Х150Х2000 мм или полукруглая Р110Х2000 мм. Коньковые брусья могут иметь разные типы аэраторов. Рассмотрим особенности установки и стыковки коньковых надставок.

Монтаж прямых коньков на вальмовую кровлю производят с нахлестом не менее 5 см и начинают со стороны, противоположной господствующим ветрам. Рейки крепятся с шагом от 15 до 30 см, а на крайние рейки монтируются торцевые заглушки. В конструкцию некоторых коньковых планок входят полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Стыковка горизонтальных коньков происходит с нахлестом не менее 5 см

Хребтовые планки крепятся, начиная от вилки, снизу вверх, а в месте стыка вальмовых гребней и конька стыкуются тройником Y-бары.При необходимости места стыковки дополнительно пломбируются.

В конструкции круглого конька предусмотрены ребра жесткости, которые служат замками для соединения отдельных планок. Такие ребра препятствуют проникновению воды в коньковое пространство. Круглый конек крепится к верхней обрешетке через воздушный элемент, обеспечивающий циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька осуществляется через уплотнитель с помощью специальных заглушек.

При установке конькового бруса любого типа важно следить за тем, чтобы вентиляционные отверстия не были заблокированы, а воздух мог циркулировать между карнизом и коньком.

Ветровики и капельницы

На карнизный свес вальмовой крыши устанавливаются капельницы для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешетку монтируются ветровая или карнизная планки.

Капельница на карнизе (поз. 7) служит для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот тип надстроек устанавливается с нахлестом не менее 5 см, стандартная длина досок 2 м.

Видео: монтаж металлочерепицы и доборных элементов

Виды кровли для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагаются производителями. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеет стоимость и полезная площадь материала. Рассмотрим самые популярные виды кровли:

  • керамическая и цементно-песчаная черепица;
  • Металлочерепица и профнастил кровельный;
  • шифер и ондулин;
  • мягкая плитка.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлические профили проигрывают ондулину и мягкой черепице своей прекрасной звукоизоляцией. Кроме того, при перепадах температур на поверхности металла образуется конденсат, поэтому необходимо принимать меры по его удалению. Мягкая черепица проста в монтаже, но для нее необходимо установить сплошную обрешетку из фанеры толщиной 12 мм и уложить подкладочный материал, а это несколько удорожает ее использование.По этим причинам, а также благодаря небольшому весу и простоте монтажа автор статьи выбрал для покрытия жилого загородного дома ондулин. В процессе эксплуатации кровли выяснилось, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления чердака посторонние звуки практически исчезли.

Монтаж кровельного покрытия осуществляется на обрешетку. Перед проведением кровельных работ необходимо смонтировать капельницы, ветровые доски и кронштейны для водосточной системы.Крепление листовых материалов осуществляется саморезами с шайбой и резиновой прокладкой в ​​шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного профнастила начинают с первого цельного элемента, затем листы крепятся симметрично слева и справа

Монтаж осуществляется по шнуру, натянутому вдоль карниза. Мягкая черепица укладывается снизу вверх с рекомендуемым производителем нахлестом.

Металлопрофиль

Металлопрофиль включает кровельный профнастил и покрытие из металлочерепицы. Общая ширина листа металлочерепицы 1180 мм, полезная ширина 1080 мм, длина может варьироваться от 765 до 8000 мм, шаг обрешетки 350 мм. Кровельный настил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал легкий и удобный в укладке.

Профнастил прост в монтаже и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его легкий (вес листа 6 кг) аналог – ондулин.

Шифер тяжелый и хрупкий, но все же популярный

Длина листа ондулина 2 м, ширина 0,95 м, полезная площадь 1,6 м 2 . Ондулин монтируется на обрешетку с шагом 45 см, с продольным нахлестом 20 см, боковой нахлест составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее звукопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается звукопоглощением и простотой монтажа

Длина мягкой черепицы 1 м, средняя ширина 333 мм, нахлест зависит от вида и формы, а толщина 6 мм.Это легкий звукопоглощающий материал, который прост в монтаже, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешетке и подкладочном слое.

Мягкая черепица придает кровле современный вид и легко монтируется на сплошную обрешетку.

Шатровая крыша для беседки своими руками

Беседка с вальмовой крышей создает на строительной площадке единое архитектурное пространство. Для сооружения необходимо привести каркас по типу мауэрлата и далее выполнить следующие действия.


Все деревянные части беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчетах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа ее элементов. Мы коснулись вентиляции, утепления и структуры кровельного пирога. Монтаж вальмовой крыши своими руками позволит вам сэкономить и полностью убедиться в качестве выполненных работ.Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Монтаж металлических конструкций своими руками – здания Absolute Steel

Вы обнаружите, что работа выполняется без сучка и задоринки благодаря строительной системе Absolute Steel.

  • Полные и хорошо иллюстрированные инструкции.
  • Простые в обращении детали для меньшего износа пользователя.
  • Нет труднодоступных инструментов для сборки.
  • Отсутствие громоздкого, большого подъемного оборудования для большинства размеров.
  • Полная серия пошаговых видеороликов, доступная по телефону или планшету на рабочем месте.

Мы проектируем все наши системы стальных строительных комплектов так, чтобы их можно было делать своими руками. Каждый структурный комплект поставляется с полными инструкциями. Нашим инструкциям легко следовать, и они хорошо иллюстрированы, так что легко увидеть, о чем идет речь, на каждом этапе пути.

Мы поставили наши строительные системы людям по всему континенту и в пять зарубежных стран, и ни у кого не было проблем с процессом сборки – от матери-одиночки и ее 12-летнего сына до мужей и жен, государственных служб технического обслуживания/управления объектами. фирмы, рядовой состав – список обширен.Тысячи раз было доказано, что неквалифицированная рабочая сила может легко собрать нашу продукцию.

Если вы хотите увидеть некоторые из металлических зданий, которые собрали наши клиенты, загляните в нашу галерею металлических зданий своими руками.

Или, если вы решите, чтобы кто-нибудь собрал его для вас, хороший мастер должен иметь более чем достаточную компетентность для выполнения этой работы. Поэтому независимо от того, делаете ли вы это сами, привлекаете помощника или подрядчика, вы сэкономите и время, и деньги, и это имеет хороший экономический смысл.Вы всегда можете попросить своего мастера или подрядчика просмотреть наши видеоролики «сделай сам» и отзывы клиентов.

Видеоролики по установке металлических конструкций своими руками

Единственные инструменты, которые вам понадобятся для гаража

В большинстве случаев покупка новых инструментов не является проблемой. Конструкции Absolute Steel сочетаются с инструментами, которые многие строители уже имеют под рукой или могут легко взять напрокат или купить; ни один из них не является специализированным дорогостоящим инструментом.

Пошаговые инструкции

На приведенных ниже рисунках в сжатом виде показаны этапы установки при самостоятельной сборке.Если вам нужна помощь в принятии решения, позвоните одному из наших представителей в гараже по телефону 1-877-833-3237. Если вы предпочитаете «покажи мне», посмотрите нашу серию видеоинсталляций на http://support.absoluterv.com.

Каркас и панели поставляются аккуратно упакованными.
Все детали обрезаны по размеру и соединяются вместе, как набор моделей.

Шаг 1

Base Rail Установка
Шаг 2


Крыша и настенная рамка Узел и размещение
Шаг 3


Установите горизонтальные опоры (некоторые модели)
шаг 4


Окно и дверные рамки
Шаг 5


Установка панелей и отделки
Шаг 6


Добавьте двери и наслаждайтесь новым зданием!

Отзыв одного из наших довольных клиентов:

Привет, Дин,

Мы собрали наше первое здание из стали Absolute Steel.Когда мы впервые начали наши разговоры и знакомство с вашей продукцией, я должен признать, что мы были немного скептичны, не имея возможности увидеть возведенное здание, живущее так далеко. Мы должны были принимать все наши решения на основе фотографий и переписки.

Я занимаюсь строительством металлоконструкций уже почти 30 лет, и мне всегда приходилось вносить некоторые коррективы или подгонку на месте в предварительно спроектированных зданиях.

После получения комплектов строительных материалов от вашей компании я был приятно удивлен, увидев заботу и качество упаковки и маркировки каждого здания, но настоящее испытание было еще впереди.

Мы начали со сборки стандартного навеса 20 x 20; мы не разбирали инструкции, так как это был очень ветреный день. Сборка прошла очень хорошо, настолько хорошо, что парень, помогавший мне, пошел, чтобы позвонить, и когда он вернулся через 25 минут, вся рама была собрана и готова к установке. Мы закончили это здание, и все говорили, что это было легко! Я сказал, что да, но мы делаем полное здание дальше — тогда мы увидим.

Затем мы построили целое здание и оклеили его листами.

НУ Я должен сказать, что все здание собралось вместе, как показано в вашем видео, ЭТО ДЕЙСТВИТЕЛЬНО ТАК ЛЕГКО.

Поздравляем вас и вашу компанию, было очень приятно иметь дело с Absolute Steel. Вы доставили продукт, который был таким же, как показано. Товар отличного качества, профессионально доставленный от корреспонденции до заказа до доставки.

Продолжайте в том же духе, я желаю, чтобы все компании могли делать то, что они проповедуют!

С уважением

Doug Webber
Scotia Metal Products
Burnside, NS
Canada
Canada

Do-iT-сам означает, что деньги сохранены, и хорошая причина насладиться барбекю с вашими помощниками и восхищаться Ваш новый гараж, как только он будет закончен!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному номеру 1-877-833-3237


с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по времени Аризоны с понедельника по пятницу.

Сохранить

Основы крыши

24:48

5447 — Основы крыши

4:57

6123 — Шатровая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Гамбрель Крыша

3:25

6127 — Крыша Крыла Чайки

4:10

6128 — Полувальмовая крыша

5:10

2420 — Голландская двускатная крыша

7:05

6129 — Создание и отображение крыш на многоуровневой структуре

6:27

6130 — История с половиной крыши

6:21

6131 — Автоматические слуховые окна

7:12

25 — Рисование крыш вручную

1:49:34

10202 — Веб-семинар с советами и рекомендациями по крыше

2:37

704 — Строительство новой крыши при обслуживании существующей крыши

2:46

728 — Обнаружение пересечений плоскостей крыши

15:15

26 — Строительство мансардных окон

5:40

708 — Молдинг фриза

3:11

710 — Создание крыши над Г-образным домом с фронтонами

1:30

714 — Расширить наклон вниз

1:14

716 — Установка минимального размера ниши на крыше

4:36

733 — Базовые линии наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических инструментов слуховых окон

2:10

746 — Рисование изогнутых и бочкообразных крыш

4:59

747 — Создание куполообразной крыши для круглого или круглого здания

6:03

1956 — Расклешенная крыша

4:59

709 — Составная изогнутая крыша

7:50

1500 — Диалоги, влияющие на дизайн крыши

9:19

1502 — Софиты, фасции и желоба

3:31

1503 — Использование инструмента линии двускатной крыши

7:47

1507 — Крыши над эркером, коробки и носовые окна

5:42

1510 — Проектирование несущей части крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование несущей части крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Крышные группы

6:42

1514 — Соответствующие отметки конька крыши

3:16

1515 — Подъем и опускание плоскостей крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

16:11

1521 — Чертеж слуховых окон вручную

10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

6:13

1530 — Чертеж парапетных стен с плоской крышей

7:49

1532 — Размещение и модификация световых люков

2:54

1533 — Редактирование бордюра и шахты светового люка

9:07

1955 — Усовершенствованные крыши — надстройка с тремя фронтонами

11:21

505 — Создание сборки крыши SIP

15:05

1030 — Автоматический каркас — Открытые концы стропил — Подобшивка и обшивка

6 эффективных вариантов ремонта крыши своими руками для устранения различных типов протечек крыши

Мы выделяем 6 различных типов протечек крыши, а затем объясняем, как их устранить.Эта статья о ремонте крыши своими руками содержит фотографии и видеоуроки, чтобы вы могли как можно скорее справиться с протекающей крышей.

После первых капель дождя на голове в доме, в котором вы живете, уже поздно думать о профилактике, так как вам нужно сосредоточиться на ремонте крыши. Если там есть дыра, то даже 5-минутный душ вызовет у вас проблемы, но это может быть и к лучшему. Этот сценарий даст вам возможность точно определить проблемное место до того, как грянет большая буря.

С другой стороны, повреждение крыши может быть более значительным, так как даже целые секции могут отсутствовать, если рейки будут повреждены, в результате чего черепица и черепица слетят с крыши. В самых тяжелых случаях деревянная основа крыши может быть повреждена и поставить под угрозу структурную целостность всего дома. Вне зависимости от степени повреждения, если вы заметили, что с вашей крышей возникли проблемы, нужно действовать незамедлительно и во всеоружии ждать следующей большой бури.

Связанный: Фотографии вальмовой крыши | Типы крыш для домов | Части фермы крыши | Типы стропильных ферм | Типы черепицы » вики полезно Типы вентиляционных отверстий на крыше | Части крыши

Схема конструкции крыши

Мы начинаем статью со схемы, чтобы вы знали, что мы имеем в виду под каждым типом протечки или проблемы с крышей ниже.

Узнайте больше о различных частях крыши здесь.

1. Очистка желобов от мусора

Большинство людей имеют в виду только черепицу, когда произносят слово «крыша».«Однако крыша — это гораздо больше, чем вы видите сверху, так как она имеет различные части, которые, к сожалению, могут выйти из строя в один момент времени, что приведет к протечке. Одной из частей крыши, за которой наблюдают многие люди, являются водосточные желоба. Они отвечают за отвод дождевой воды с крыши в канализацию под землей.

В большинстве случаев желоба изготавливаются из листового металла, который подвергается коррозии, поэтому после столетия использования в желобах начинают появляться дыры, вызванные ржавчиной. Поскольку маловероятно, что вы проживете достаточно долго, чтобы увидеть, как ржавчина пожирает металл вашего желоба, есть одна проблема, которая возникает при каждом падении и требует вашего немедленного вмешательства.А именно, из-за того, что листья желтеют и падают, они смываются вниз по наклонной крыше и в желоба, где они могут создать опасный засор. Если поток воды перекрыт, то над вашим домом образуется небольшой пруд, до предела проверяющий водонепроницаемость крыши.

В какой-то момент скопление воды на крыше вашего дома должно будет прекратиться, и вся эта вода попадет внутрь вашего дома, протекая по обоям и мебели. Чтобы не допустить такого сценария, вам нужно схватиться за лестницу, прислонить ее к чайхане и начать чистить желоба.Вам нужно будет обойти весь дом, чтобы очистить каждый метр водосточных желобов, поэтому необходимо переставлять лестницу десятки раз. Не пренебрегайте перемещением лестницы, потому что невыполнение этого требования приведет к травме. Многие домовладельцы легкомысленно относятся к этой задаче и перебарщивают, пытаясь расширить свои возможности. Это смещает их центр масс, и лестницы просто опрокидываются в одну сторону, и вы падаете на них.

Подробнее об очистке желобов читайте здесь.

2. Замена поврежденной черепицы

Еще одна проблема, которая возникает с крышей, это отсутствие черепицы.Крыши покрыты черепицей не зря, и отсутствие одной черепицы приводит к нарушению водонепроницаемости крыши, поэтому вы должны немедленно заменить их, как только заметите, что они отсутствуют. Если повреждение ограничено только несколькими гонтами, то это ремонт своими руками, в то время как любое повреждение более обширное, чем это, требует вызова профессионалов. Такие разрушения обычно происходят после сильного шторма или урагана, для которых ваша крыша не была предназначена. .

Если вы имеете дело с одной отсутствующей или поврежденной черепицей, вы, вероятно, заметите ее на земле рядом с домом или вы можете увидеть черный осадок, появляющийся в стоках, что является показателем того, что черепица повреждена и что она «кровоточит». », чтобы вставить эти слова.Как и при очистке желобов, вам нужно поднять лестницу, чтобы добраться до проблемной зоны. Если черепица расположена ближе к концу крыши, то вам, возможно, даже не придется ступать на крышу, а закончить ремонт, не слезая с лестницы.

Сначала удалите поврежденную черепицу, приподняв края соседних плиток и вытащив гвозди, крепящие ее к рейкам. Как только вы вытащите его, соскребите лишний цемент, оставшийся под ним, чтобы очистить отверстие. Помимо раствора, вы должны удалить все торчащие гвозди, потому что они препятствуют скольжению новой черепицы на место и представляют угрозу безопасности.

Когда альтернативная черепица будет готова к укладке, используйте острый и прочный нож, чтобы слегка скруглить углы на ее задней части. Это упростит процедуру укладки, которая завершается, когда передний край новой черепицы совмещается с задними краями окружающих черепиц с обеих сторон, а также черепицы над и под ней. Наконец, прикрепите запасную черепицу к остальной части крыши с помощью специальных кровельных гвоздей 6D, оцинкованных горячим способом, которые располагаются рядом с углами черепицы.Все, что вам нужно сделать сейчас, это покрыть шляпки гвоздей цементом или герметиком, чтобы предотвратить возможное окисление и повреждение от погодных условий. Если вам небезразлично, как ваша крыша выглядит сверху, вы можете потратить дополнительное время на сглаживание перекрывающихся краев черепицы.

3. Ремонт плоской крыши

Помните, мы говорили, что пруд на крыше вашего дома — это опасный сценарий. Что ж, если ваша крыша плоская, то опасность становится еще большей, потому что гравитация не будет толкать воду вниз, как на наклонной крыше.Кроме того, структура плоской крыши отличается, так как она в основном состоит из рубероида и смолы, которая используется для пропитки крыши. Однако люди внизу обычно замечают повреждение войлока, когда вода начинает капать из низкого места на поверхности крыши.

Перед тем, как приступить к ремонту плоской кровли, необходимо осушить водоем, проведя или вымыв крышу шваброй. Затем необходимо очистить проблемный участок от любого мусора, такого как песок или гравий. После этого вы готовы разрезать крышу, используя вышеупомянутый прочный канцелярский нож, чтобы прорезать вздутый слой, не повреждая войлок под ним.Если вы обнаружите, что между слоем волдыря и войлоком осталась вода, выдавите ее, сильно нажав на оба края. Вы можете использовать обычную тряпку, чтобы замочить в этой воде, прежде чем дать высохнуть проделанной дыре на воздухе.

Как вы, наверное, уже поняли, идеальное время для ремонта — когда светит солнце и воздух не влажный. Однако, если вы вынуждены ремонтировать крышу в зимние месяцы, вы можете использовать пропановую горелку с пламегасителем, чтобы ускорить процесс сушки.Поскольку этот инструмент опасен в обращении, обязательно надевайте защитную одежду и обязательные защитные очки. Будьте всегда начеку, так как части облицовки крыши легко воспламеняются, поэтому вы можете нанести больше вреда, чем пользы.

Когда участок полностью высохнет и вы убедились, что по всей поверхности крыши нет дополнительных разрывов, пора залатать проделанную вами дыру. Начните с того, что нанесите толстый слой кровельного клея (тот, что находится под черепицей) на свободные края войлока и сильно прижмите к краям волдыря.Затем прибейте целый ряд оцинкованных кровельных гвоздей 6D вдоль каждого края разреза, наконец, покрывая гвозди дополнительным кровельным клеем, чтобы волдырь равномерно покрылся.

4. Решение проблем с латами

До сих пор мы только советовали вам, как отремонтировать верхние слои крыши. На самом деле проблемы с крышей могут возникнуть глубоко внутри конструкции, поскольку экстремальные погодные условия могут повредить крышу изнутри, прокладывая (по иронии судьбы) путь для просачивания воды.Помимо опорных балок, ваша крыша удерживается на месте с помощью обрешетки, которая используется в качестве точки крепления к черепице или черепице. Если вы когда-нибудь видели провисшую крышу, как у тех старых амбаров, которые планировалось снести, то это потому, что их обрешетка прогнила и больше не может выдерживать вес крыши.

Рейки или кровельные рейки, как их еще называют, традиционно изготавливались из дерева. В последние десятилетия было установлено больше пластиковых, стеклопластиковых и металлических реек, но в большинстве жилых объектов по-прежнему используются деревянные рейки.Печальным фактом является то, что древесина гниет даже без прямого контакта с водой, ведь чердаку достаточно иметь плохую вентиляцию, чтобы появилась влага. Именно по этой причине была изобретена система контробрешетки. Он состоит из реек, расположенных в обоих направлениях, что обеспечивает прохождение воздуха через всю решетку таймера.

С точки зрения обслуживания лучше всего подходят металлические кровельные рейки, поскольку они прочнее и долговечнее деревянных. Кроме того, самый большой враг кровли, повреждение водой, практически бессилен против металлической рейки, так как она часто изготавливается из нержавеющей стали.Фактически, современные металлические рейки сконструированы таким образом, что их можно использовать для замены треснувшей деревянной рейки 1 к 1, что снижает общую стоимость ремонта крыши.

5. Ремонт отливов открытого ендовы крыши

Мы медленно переходим от серьезных повреждений крыши, таких как недостающие участки крыши, к мельчайшим трещинам. Их, пожалуй, труднее всего отремонтировать по очень простой причине: их очень трудно найти. Тем не менее, это помогает многим из вас знать, где их искать.Например, крошечные проколы редко встречаются в середине гонта, но такие микроскопические отверстия чаще появляются в стыках и примыканиях. Наиболее вероятным виновником, который вы должны осмотреть в первую очередь, является открытая ендова крыши, которая является самым большим соединением над вашей головой. Из-за его длины вероятность того, что причина утечки находится здесь, наибольшая. Осмотрев всю длину открытого ендовы, вы должны быть в состоянии определить (в буквальном смысле) место разрыва.

Теперь самое простое — залатать дыру. Как и при других видах ремонта, сначала нужно очистить участок непосредственно вокруг проблемного места с помощью простой щетки. После этого вам нужно отцентрировать кусок металла поверх всего, оставив 5 сантиметров вокруг отверстия. Это создаст буферную зону, обеспечивающую достаточное уплотнение. Кусочки металла, которые вы используете для заделки обшивки, должны соответствовать типу металла, который используется на вашей крыше, чаще всего это алюминий или медь.Если использовать другой металл, вскоре появится коррозия, разъедающая прошивку и ухудшающая ситуацию.

После того, как лист металла шире в диаметре, чем отверстие, будет на месте, следует нанести толстый слой цемента и надавить до тех пор, пока смесь не затвердеет и не примет вогнутую форму ендовы. Чтобы быть на 100% уверенным в водонепроницаемости заплатки, можно дополнительно нанести кровельный цемент по краям заплатки.

6. Самый сложный ремонт: металлические накладки

Хотя это может показаться сложным, ремонт открытого ендовы крыши на самом деле прост, потому что вы работаете с большой, (в основном) ровной и чистой поверхностью, что упрощает обнаружение протечки и ее последующее заделывание.Другие отливы, расположенные вокруг дымоходов, световых люков и вентиляционных отверстий, сложнее осматривать и особенно ремонтировать. На самом деле, эти области настолько проблематичны, что вам следует регулярно осматривать их каждую весну, даже если вы не замечаете течи.

Обшивка вокруг дымоходов является самой большой и трудоемкой в ​​установке, поскольку состоит из двух частей: основания, закрывающего нижнюю часть дымохода и продолжающегося на крышу, и колпака, встроенного в кирпичную конструкцию самого дымохода.Это источник большинства проблем, так как раствор, скрепляющий кирпичи и обшивку, начинает крошиться, оставляя место для проникновения воды в сторону дымохода, который является скоростной дорогой вниз в вашу гостиную. Если вы не хотите, чтобы в ближайшие годы в дымоход потопили, а не Санта-Клауса, вам лучше подняться туда и закрепить дымоход.

Первым делом на повестке дня вытащить обшивку из конструкции дымохода. Это деликатная процедура, так как вам нужно немного вытащить уже ослабленную планку, не дергая слишком сильно и не отрывая ее от кирпичной стены.Чтобы зафиксировать обшивку, нужно, чтобы лишь небольшая ее часть выступала со стороны дымохода. После того, как гидроизоляция удалена, удалите излишки раствора с помощью молотка и долота или в качестве альтернативы используйте универсальный нож. После этого возьмите проволочную щетку и аккуратно очистите стык от мусора. Поскольку повсюду будут летать раствор и пыль, обязательно наденьте защитные перчатки, защитные очки и маску для лица, чтобы не вдыхать мелкие частицы пыли.

Следующим этапом ремонта является смачивание шва водой с помощью обычной малярной кисти, а затем плотное заполнение шва цементным раствором.Как только шов будет заполнен раствором, нажмите на оклад, чтобы вернуть его обратно в гнездо, но будьте осторожны, не нажимайте слишком сильно. Теперь вам нужно подождать, пока раствор высохнет на воздухе, прежде чем брать пистолет для герметика. Как только вся залатанная область полностью высохнет, нанесите герметик вокруг стыка и на верхнюю часть гидроизоляции. Описанная здесь процедура более или менее действительна для световых люков и вентиляционных отверстий, за исключением металлического воротника, который есть у последних.

Связанный: 55 типов инструментов | Дома с вальмовыми крышами

Нужна быстрая помощь?

Весь ремонт, который мы перечислили в нашем руководстве, является постоянным решением любых потенциальных проблем, которые могут возникнуть у вас с крышей.Однако в некоторых ситуациях вы не сможете сразу починить крышу или вам придется вызывать профессионалов, но надоедливый поток воды сверху имеет свое собственное мнение. Именно поэтому необходимо знать процедуру быстрого устранения течи крыши. Для этого вам потребуется совершить короткую поездку в ближайший центр ремонта или ремонта дома, где вы купите лист оцинкованного металла размером 12 на 12 дюймов.

Ремонт выполняется следующим образом: одной рукой вы поднимаете черепицу, а другой рукой вставляете металлический лист на место (над отверстием).Это займет у вас всего пару минут, но это исправление продлится до тех пор, пока держится хорошая погода, так как сильный порыв ветра может сместить металлический лист.

Мы надеемся, что теперь вы лучше понимаете процедуры, необходимые для ремонта протекающей крыши, независимо от того, где находится дыра в крыше. Следующий разрушительный шторм всегда через день, поэтому не откладывайте любую работу, которую необходимо выполнить на крыше вашего дома.

Бетонно-кирпичный дом — Как построить вальмовую крышу | HowToSpecialist

Эта статья о как построить вальмовую крышу для 2-х этажного кирпичного дома .Это Эпизод 3 серии домов из бетона и кирпича, где я покажу вам, как мы строили вальмовую крышу, а затем устанавливали листы металлической черепицы. Я не торопился, чтобы поделиться множеством фотографий процесса, и, надеюсь, вы сможете чему-то научиться из моего опыта. Крыша сложная, и поэтому затраты были значительными, но я стремился к отличительному виду и с самого начала знал, что это будет дорого.

Этот кирпичный дом рассчитан на землетрясение силой 8,5 балла по шкале Рихтера, поэтому он имеет прочную конструкцию из арматуры и бетона.Мы использовали кирпичные блоки для внутренних и наружных стен. Мы использовали 8 тонн арматуры для этого дома и около 100 кубометров бетона для всей конструкции. В Эпизоде ​​1 я покажу вам историю земли, планы дома и то, как мы заливали фундамент.





Сделано по этому плану





Материалы

  • Пиломатериалы
  • Гвозди и шурупы
  • Металлическая черепица
  • Пленка для защиты от конденсата

Инструменты

Время

Связанные

  • Эпизод 1: Строительство фундамента
  • Эпизод 2: Строительство стен
  • Эпизод 3: Строительство крыши
  • Эпизод 4: Выполнение установки и Windows
  • Эпизод 5: Стяжка полов
  • Эпизод 6: Установка изоляции из минеральной ваты
  • Эпизод 7: Покраска дома снаружи
  • Эпизод 8: Цементная штукатурка и штукатурка стен
  • Эпизод 9: Установка натурального камня
  • Эпизод 10: Установка септика
  • Эпизод 11: Строительство дорожек из брусчатки
  • Эпизод 12: Кухня
  • Эпизод 13: Туалеты
  • Эпизод 14: Гостиная
  • Эпизод 15: Спальни





Строительство Кирпичных Домов — Видео!





Как построить вальмовую крышу

План-чертеж кирпичного дома

Каждый дом начинается с плана, и наш загородный дом не стал исключением.Как видите, мы выбрали средиземноморский дизайн с небольшими местными влияниями, поэтому он легко вписывается. Это небольшой дом, потому что я хотел пойти на минимализм и упаковать все, что мне нужно, на площади среднего размера. Дом состоит из двух этажей и чердака, который будет использоваться в качестве склада. Это бетонно-кирпичный дом с 3 спальнями, 2 ванными комнатами, большой кухней, гостиной и двумя небольшими комнатами для хранения. Кроме того, в доме есть крыльцо с красивыми колоннами и арками.

Бетонно-потолочный

Как видите, мы вставили в бетонный потолок проволоку диаметром 6 мм, чтобы зафиксировать опоры для коньковой балки. Важно читать планы, чтобы вы могли установить провод в нужном месте. Мы даем бетонному потолку застыть в течение одной недели, прежде чем строить конструкцию крыши для кирпичного дома.

Пиломатериалы для вальмовой крыши дома

Для этой крыши потребовалось много пиломатериалов. На этом изображении вы можете увидеть часть балок, которые мы использовали для каркаса вальмовой крыши.

Опоры для конькового бруса

Мы начали с опор коньковой балки 6×6. Мы прикрепили горизонтальный компонент к потолку с помощью провода диаметром 6 мм, который я показал вам ранее. Затем мы устанавливаем вертикальные опоры с помощью гвоздей. Мы использовали спиртовой уровень, чтобы отвесить стойки, а затем зафиксировать их на месте с помощью временных скоб.

Коньковые балки-опоры

Позже мы также добавили L-образные скобки к соединениям.

Монтаж вальмовых стропил

Далее устанавливаем вальмовые стропила 6х6.Однако вы должны заметить, что мы также установили пластины 4×4 вдоль внешних краев бетонного потолка. Пластины необходимы, чтобы мы могли зафиксировать стропила на месте.

Вальмовые стропила — дом кирпичный

Мы использовали бензопилу, чтобы сделать угловые пропилы, чтобы мы могли соединить все стропила вместе на коньковых балках. Мы использовали 8-дюймовые и 10-дюймовые гвозди, чтобы зафиксировать стропила на месте.

Вальмовая конструкция

Затем мы добавили домкратные стропила сзади и с одной стороны крыши.

Установка домкратов и общих стропил

Обратите внимание на опоры, которые проходят чуть ниже середины стропил.Нам нужны эти опоры из-за большого пролета стропил.

Установка нарожников

Мы также использовали два куска древесины для некоторых стропил и соединили их один кусок вдоль другого, прямо над опорами. Это экономит деньги, потому что чем длиннее брусья, тем они дороже.

Каркас надстройки вальмовой крыши

Крыша начинает обретать форму. Там много углов, но именно поэтому я выбрал этот стиль крыши. Это добавит ценности дому и выделит его.

Каркас вальмовой крыши, вид сверху



Каркас четырехскатной крыши для кирпичного дома



Шатровая крыша

Я также сделал несколько снимков крыши, видимой с земли. Вы можете заметить стропила, которые проходят через каждые 24″ по центру.

Шатровая конструкция для кирпичного дома



Строительство крыши для кирпичного дома

Ребята собирают последние стропила. На вершине мира было очень холодно, так как мы построили ее в декабре.

Шатровая крыша для кирпичного дома

Крыша официально завершена!

Кровельные листы — вальмовая

Следующим шагом было прикрепление планок к конструкции крыши. В основном мы использовали рейки из щитов опалубки. Планки имеют толщину 6/8 дюйма или 22 мм, поэтому их более чем достаточно для работы. У крыши много углов, поэтому ребята вырезали ее бензопилой.

Кровельные листы

Теперь укладываем рейки на заднюю часть конструкции крыши.

Кровля для кирпичного дома

Установка ламелей на крышу — простая работа, ребята справились за один день.





Шатровая крыша для переднего крыльца

Легкое обрамление крыши для крыльца

Затем мы смонтировали шатровую крышу для переднего крыльца. Сначала мы прикрепили пластину поверх бетонной балки. Мы убедились, что он идеально ровный, и при необходимости добавили несколько прокладок.

Каркас крыши для крыльца

Далее мы добавили к стене дома ригельную балку и установили стропила.

Крыша крыльца

Наконец, что не менее важно, мы устанавливаем рейки на крышу переднего крыльца. Мы прибили планки на место 4-дюймовыми гвоздями. Мы также использовали бензопилу, чтобы сделать надрезы на концах стропил.





Монтаж металлической черепицы

Установка прогонов для металлической черепицы

Крыша была покрыта антиконденсационной пленкой, после чего кровельщики установили прогоны. Кроме того, они также установили планки со всех сторон крыши.

Кровля-дома из металлочерепицы

Как вы можете видеть на изображении, мы установили окно на чердак. Нам нужно было окно, чтобы иметь немного света на чердаке и проветривать его в летние дни. Вы также должны заметить, что ребята установили водосточные желоба перед тем, как прикрепить листы металлической черепицы.

Кровельная черепица

Установка металлической черепицы — быстрый процесс. Им нужно было только сделать надрезы на листах, чтобы их можно было прикрепить к крыше, а затем с помощью винтов прикрутить их к прогонам.

Металлочерепица для крыши дома

Затем загерметизировали вальмовые кромки и установили другие соединители и элементы, чтобы снег не падал с крыши и не повреждал водосточные желоба.

Шатровая крыша, видимая с чердака

Я также подумал, что вы хотели бы увидеть изображение с чердака. Вы можете заметить окно, которое дает много света внутри чердака. Я буду использовать чердак для хранения, чтобы он не выглядел красиво.

Кровельные прогоны-металлочерепица

Кровля для крыльца имеет свою историю.Мы установили изоляцию из минеральной ваты на внешние стены дома (пошаговое руководство в Эпизоде ​​6), поэтому нам пришлось отложить установку металлического листа после завершения этого шага. Установка каменных досок и покраска дома снаружи — дело грязное, поэтому с крышей дом выглядел бы некрасиво.

Кровельщики установили антиконденсатную пленку, а затем прогоны.

Кровельные листы для крыльца

Далее вырезаны и установлены водосточные желоба и листы металлической черепицы.На фото плохо видно, но крыша имеет матовое покрытие и очень хорошо напоминает внешний вид натуральной керамической черепицы. Очень доволен результатом и затратами (4000$).

Обязательно ознакомьтесь с остальными моделями домов из бетона и кирпича серии , чтобы увидеть наше приключение по строительству от голой земли до заселения. ошибки и решение проблем.





Спасибо, что прочитали нашу статью как построить вальмовую крышу для кирпичного дома  и рекомендуем посмотреть другие выпуски сериала.Не забудьте поделиться нашими статьями с друзьями, используя виджеты социальных сетей.





Сделай сам — модель 3

Все включено на 1 секунду Выкл. Последовательность запуска. Ничего. Мобильный коннектор запускается.
Все на Выкл. Питание включено.Mobile Connector включен и находится в режиме ожидания, но не заряжается. Убедитесь, что мобильный разъем подключен к автомобилю.
Потоковое Выкл. Идет зарядка. Ничего. Mobile Connector успешно заряжается.
Потоковое 1 вспышка Зарядный ток снижен из-за высокой температуры, обнаруженной в автомобильном разъеме. Отключите Mobile Connector от автомобиля, а затем снова подключите его. Рассмотрите возможность зарядки в более прохладном месте, например, в помещении или в тени. Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Потоковое 2 вспышки Зарядный ток снижен из-за высокой температуры, обнаруженной во входном разъеме, который подключается к контроллеру Mobile Connector. Отсоедините мобильный разъем от автомобиля и от стены.Убедитесь, что адаптер полностью вставлен, подключите Mobile Connector к стене, а затем подключите его к автомобилю. Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Потоковое 3 вспышки Зарядный ток снижен из-за высокой температуры, обнаруженной в контроллере Mobile Connector. Отключите Mobile Connector от автомобиля, а затем снова подключите его. Рассмотрите возможность зарядки в более прохладном месте, например, в помещении или в тени.Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Потоковое 4 вспышки Зарядный ток снижен из-за высокой температуры сетевой вилки. Убедитесь, что сетевая розетка подходит для зарядки и что вилка вставлена ​​правильно. Рассмотрите возможность подключения к другой розетке. Если вы не уверены, спросите своего электрика.
Потоковое 5 миганий Зарядный ток снижен из-за обнаруженной неисправности адаптера. Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл. 1 вспышка Замыкание на землю. Электрический ток протекает по потенциально небезопасному пути. Отключите мобильный разъем от автомобиля, а затем снова подключите его. Попробуйте использовать другую розетку. Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Выкл. 2 вспышки Потеря земли.Mobile Connector обнаруживает потерю заземления. Убедитесь, что электрическая розетка правильно заземлена. Рассмотрите возможность подключения к другой розетке. Если вы не уверены, спросите своего электрика.
Выкл. 3 вспышки Неисправность реле/контактора. Отключите мобильный разъем от автомобиля, а затем снова подключите его. Попробуйте использовать другую розетку. Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Выкл. 4 вспышки Защита от повышенного или пониженного напряжения. Убедитесь, что сетевая розетка подходит для зарядки и что вилка вставлена ​​правильно. Рассмотрите возможность подключения к другой розетке. Если вы не уверены, спросите своего электрика.
Выкл. 5 миганий Ошибка адаптера. Убедитесь, что адаптер Mobile Connector подключен правильно.
Выкл. 6 вспышек Ошибка пилота. Неверный уровень пилота. Отключите мобильный разъем от автомобиля, а затем снова подключите его. Попробуйте использовать другую розетку. Если ошибка повторяется, обратитесь в ближайший сервисный центр.
Выкл. 7 вспышек Программная ошибка или несоответствие. Обновите программное обеспечение автомобиля, если оно доступно.Если обновление недоступно, обратитесь в ближайший сервисный центр.
Выкл. На Самопроверка не удалась. Отключите Mobile Connector от автомобиля, а затем снова подключите его. Если ошибка не устранена, отключите Mobile Connector от автомобиля и розетки, а затем снова подключите его.
Все на 1 вспышка Термическая неисправность.

Добавить комментарий

Ваш адрес email не будет опубликован.
