принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

  • избыточным теплом;
  • появляющейся постоянно пылью;
  • излишней влажностью воздуха;
  • вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

  1. С естественной тягой.
  2. С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

  • приточные;
  • вытяжные;
  • комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

  • окна;
  • двери;
  • продухи в фундаменте и цоколе;
  • оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

  • климатические особенности местности;
  • наличие рядом с домом источников неприятных и вредных примесей в воздухе;
  • назначение разных помещений;
  • индивидуальные особенности архитектуры строения;
  • наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
  • количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м3/час, для санузлов и туалетов в пределах 25–30 м3/час, а для кухни – 70–100 м3/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Рекомендации по отдельным помещениям

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить . Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про .

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

sovet-ingenera.com

Устройство вентиляции в частном доме: схема, фото

Свежий воздух в загородном доме или коттедже необходим круглогодично: его доступ в помещение обеспечивается при помощи правильного устройства вентиляции:

  • Вытяжные элементы удаляют из помещений неприятные запахи, образующиеся в процессе готовки, а также пыль, избыточную влажность и другие продукты жизнедеятельности.
  • Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А также вентиляция препятствует образованию влажности в доме. Такое часто происходит, если дом располагается в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

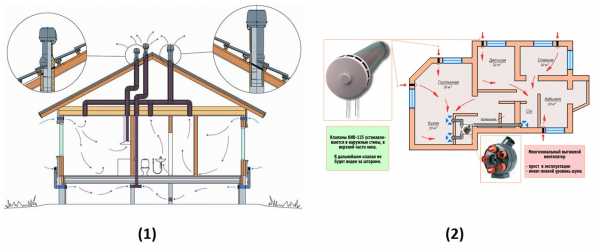

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

  1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
    • Твердотопливный (дрова, уголь).
    • Жидкотопливный (дизельное топливо).
    • Газовый (природный газ, газгольдер).

    В любом случае есть общие требования конструкции ИТП:

    • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
    • Обязательно наличие оконного проёма.
  2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

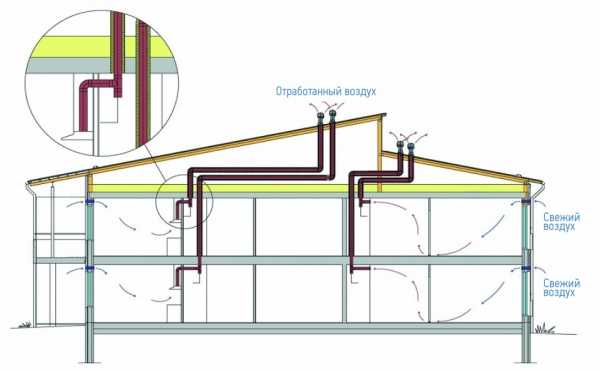

Естественная вентиляция частного дома

Вентиляция коттеджа естественным путём работает за счёт разницы температур и давления воздуха снаружи и внутри дома. Она строится на простых физических законах. Температура в закрытых помещениях теплее, чем вне дома, поэтому воздух там обладает меньшей массой. Благодаря этому он поднимается, где попадает в шахту вентиляции и выводится за пределы здания. В помещении возникает разрежение, способствующее затягиванию свежего потока с улицы через отверстия в ограждающих конструкциях дома. Поступившие массы имеют тяжёлую структуру, поэтому опускаются к полу комнаты. Под их воздействием лёгкий тёплый воздух вытесняется наверх. Таким образом, происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего потока в помещение, однако в современных постройках этот фактор вряд ли стоит учитывать. Новые пластиковые стеклопакеты работают на сохранение тепла внутри здания и не пропускают порывы ветра в помещение. В таком случае рекомендуется установить окна со специальными клапанами, которые способствуют проветриванию комнат.

Естественная вентиляция частного дома может быть организована по такому же принципу, как и в обычной квартире – приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и выводится в каналы, расположенные в ванной и на кухне. В таком случае не понадобится делать отдельные вентиляционные отверстия в жилых помещениях.

Преимущества и недостатки естественной вентиляции

Преимущества естественной системы вентиляции можно отметить в нескольких пунктах:

  • Недорогие материалы. Для обеспечения притока и вывода воздуха не требуется специального оборудования, помимо труб и решёток для создания отверстий.
  • Лёгкость монтажа и ремонта. Конструкция достаточно проста, она не требует навыков строительства и последующего обслуживания.
  • Низкий уровень шума. Ввиду отсутствия вентиляторов и низкой скорости движения воздуха, звук в трубе не создаётся.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — шахта с зонтом (флюгарком).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Слабую эффективность при низкой разнице температур снаружи и внутри здания в летнее время.
  • Отсутствие регулировки работы системы.

Естественную вентиляцию рационально применять в деревянных постройках.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с проветриванием помещений, стоит прибегнуть к организации искусственной или принудительной вентиляционной системы. Воздухообмен в ней происходит при работе различных нагнетательных приборов – вентиляторов, насосов и компрессоров. Они могут быть встроены в систему естественного проветривания здания, или установлены в отдельных каналах.

При проектировании и установки принудительных систем необходимо соблюдать следующие правила:

  1. Системы сан.узлов, кухонь и жилых помещений должны быть разделены.
  2. Приточные воздуховоды обязательно утеплить.
  3. Приточный поток необходимо обеспечить фильтрами и нагревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть обустроена несколькими способами:

  • приточная — обеспечивает принудительную подачу воздуха;
  • вытяжная — удаляет переработанный поток из помещений механическим способом;
  • приточно-вытяжная — приток и подача в доме организованы механическим способом;

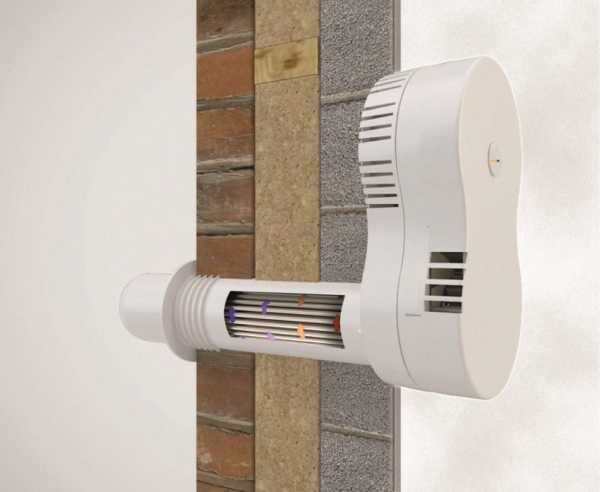

  • приточно-вытяжная система с рекуператором – отработанный воздух проходит очистку и частично возвращается в помещения;
  • система кондиционирования – обеспечивает создание микроклимата в помещениях.

В этом разделе мы обсудим все варианты создания искусственной системы вентиляции.

Приточная установка

Эта система функционирует таким образом, что застоявшийся воздух вытесняется свежим при помощи системы вентиляторов и нагнетающих приборов. Она состоит из следующих деталей:

  • канала вентиляции, через который поступает воздух;
  • системы фильтрации для очистки воздуха;
  • приборов для охлаждения и нагревания воздушных масс;
  • вентиляторов, способствующих притоку;
  • шумоглушителя;
  • КИПиА (контрольно-измерительные приборы и автоматика).

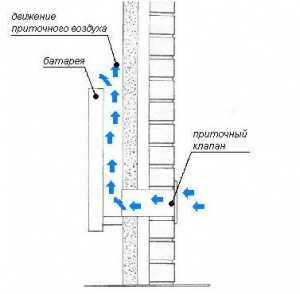

Через отверстие в стенах здания свежий воздух проникает в систему, подвергается механической очистке в фильтрах и под воздействием вентилятора распространяется по всему дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся. Если присутствуют регуляторы температуры, такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, что воздух может двигаться как по трубам, так и через отверстия в стенах, оборудованные необходимыми приборами. Современные вентиляторы делают одинаково эффективными оба этих способа конструкции.

Говоря о преимуществах проточного воздухообмена, стоит отметить следующие факторы:

  • Компактный размер системы.
  • Регулируемая подача воздуха и его температура.

Недостатки проточного способа проветривания:

  • Высокие шумовые показатели.
  • Необходимость отведения места под трубы при установке канальной системы.
  • Требуется регулярная чистка вентиляторов.
  • Расход электроэнергии.
  • Сложность установки (профессиональный монтаж).

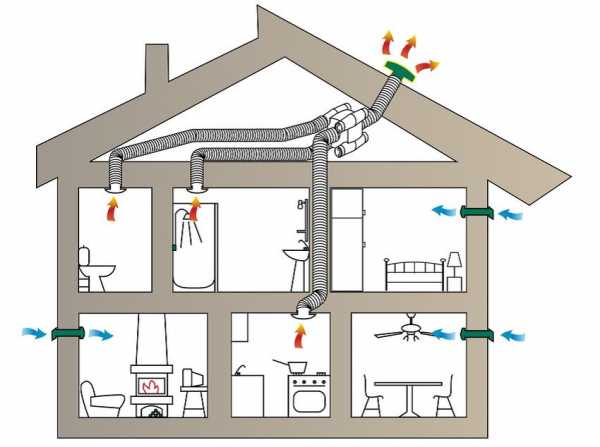

Пример приточной вентиляции с естественным оттоком отработанного воздуха

Вытяжная

Вытяжная система вентиляции в частном доме направлена на удаление застоявшегося воздуха, а приток свежего обеспечивается через окна и двери. Главный элемент такой конструкции – вытяжной вентилятор, который отводит воздух за пределы здания через трубы.

Устройства для вывода, как правило, устанавливаются на кухне и в ванной, по причине повышенной опасности загрязнения воздушных масс. В кухне эти функции выполняет устройство вытяжки, а в ванной – встроенные вентиляторы, работающие на отток. И также необходимо ещё при строительстве позаботиться о создании общего воздуховода, ведущего на крышу, через который будет проходить вывод.

Преимущества вытяжной конструкции:

  • Удаление загрязнённого воздуха из «проблемных зон» дома – кухни и ванной.
  • Возможность регулировки работы устройств, установки датчиков и таймеров.
  • Функциональность и простота использования.

Недостатки системы вывода воздуха:

  • Сложности с обеспечением притока через другие помещения.
  • Возможность появления вакуума.
  • Необходимость регулярного обслуживания.

Приточно-вытяжная

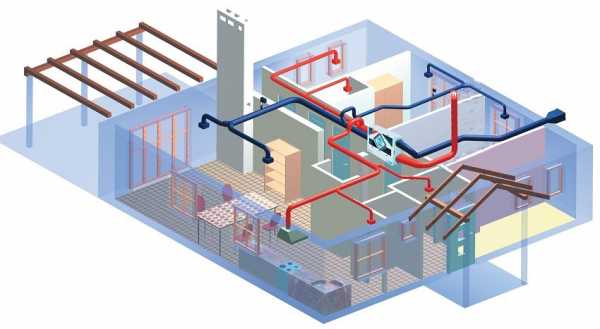

Идеальным вариантом для проветривания является приточно-вытяжная система вентиляции коттеджа. Она предусматривает организацию двух параллельных потоков:

  • для вывода отработанного воздуха;
  • для подачи свежего.

Приточно-вытяжная конструкция состоит из воздуховода, разделённого на две части. В них расположены вентиляторы с разнонаправленным действием – на отток и приток воздуха. Поскольку такая вентиляция в загородном доме относится к сложному типу, она оснащена рядом дополнительных функций:

  • Система фильтрации.
  • Охлаждение и нагрев воздуха.
  • Датчики и таймеры.
  • Регуляторы шума.

К приточно-вытяжным системам относятся:

Кроме того, системы могут быть оснащены фреоновым испарителем (охладителем), что обеспечит создание микроклимата.

Недостаток приточно-вытяжного способа состоит в дороговизне такой конструкции, а также в сложности установки и обслуживания. Элементы системы стоит продумать ещё на этапе возведения здания.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и установить элементы системы вентиляции, стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

  • подборку оборудования;
  • составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека. Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме. А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;
k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
ПомещениеПостоянноВ режиме обслуживания
Спальня, общая, детская комната4040
Библиотека, кабинет2020
Кладовая, бельевая, гардеробная1010
Тренажерный зал, бильярдная2080
Постирочная, гладильная,
сушильная
1080
Кухня с электроплитой2060
Кухня с газовой плитой2060
Теплогенераторная2080 на 1 конфорку
Ванная, душевая, уборная5по расчёту, но не менее 60
Сауна540
Гараж205 на 1 человека
Мусоросборная камера2080

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

  • Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
  • Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

Пример схемы распределения воздушных потоков

ventinginfo.ru

Правильная вентиляция в частном доме: выбор и устройство

Оснащение частного дома системой вентиляции предполагает, что на первом этапе будет рассчитан требуемый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбором конкретного типа вентиляции. После этого следует составить схему, в которой будут указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и установки точек забора и отвода воздуха.

Естественная или механическая: какую выбрать

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м3 в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м3 в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м3 воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющие большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции

Для этого требуется:

  1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.

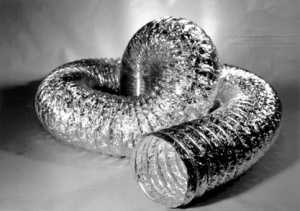

  2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
  3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
  4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
  5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
  6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
  7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Модернизация вентиляции

Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:

  1. На конце вытяжной трубы необходимо смонтировать дефлектор. Он служит барьером на пути дождевой воды, насекомых и разного рода загрязнений. Польза этого прибора заключается в возможности увеличения тяги на 20% за счет того, что он обеспечивает рассечение потока ветра, создавая этим зону, обусловленную низким давлением.
  2. Чтобы преобразовать естественный воздухообмен в механический, достаточно смонтировать соответствующий вентилятор в ванной комнате, а на кухне установить вытяжной зонт.
  3. Постоянно закрытые пластиковые окна служат причиной невозможности нормального функционирования системы. Необходимо периодически проветривать помещения для обеспечения притока воздушных масс, которые создадут условия для работы вентиляции.
  4. Результативность системы за счет естественной тяги зависит от погоды. Для обеспечения конкретного притока воздух конструкция оснащается специальными устройствами в виде бризеров и проветривателей.

Организация естественной вентиляции

Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости производить расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м3 в час. Это может привести к небольшой погрешности, которая в своем максимуме составляет 20%. При обустройстве вентиляции сперва требуется произвести расчеты по распределению воздушных потоков.

При проектировании естественного воздухообмена предусматривается установка вытяжек во всех помещениях хозяйственного назначения, под которыми следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, необходимым для отвода газов путем его надевания на выхлопную трубу транспортного средства.

В жилых комнатах обеспечивается лишь приток. Если в таких помещениях устанавливать вытяжки, это станет причиной появления сквозняков и снижения температуры, то есть приведет к неоправданным теплопотерям.

Высота вентиляционных каналов

Для обеспечения максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны располагаться максимально близко друг к другу, что позволяет направить их в единую шахту. При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате обеспечения максимальной высоты каналов удается добиться лучшей тяги.

При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.

При определенных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.

В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.

Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации располагаются в одной шахте. Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.

Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратной тяге. Минусом подобного устройства является тот факт, что образование наледи может привести к его блокировке.

Тяга на выходе

В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газов достаточно запустить тягу принудительно для придания потокам воздуха необходимой скорости.

Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими. Их предназначение заключается в обеспечении движения воздушных потоков по горизонтали, поэтому они оказываются неэффективными, когда возникает необходимость выталкивать воздух в вертикальном направлении.

Обеспечение притока

Для того чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла. Проветриватели – это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.

При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С их помощью нельзя повысить температуру воздуха, но подобные элементы можно разместить недалеко от батареи, что избавит от необходимости изменять конструкцию оконных рам.

Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород. Когда тот же теплогенератор является частью уже существующей коаксиальной системы газоотвода, нет необходимости отдельно обустраивать вентиляцию. В противном случае следует увеличить число приточных клапанов.

Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого осуществляется под зону горения. Это служит причиной уменьшения объемов отбора кислорода и разогрева приходящего воздуха, а процесс горения дров в камине становится более активным за счет притока кислорода с улицы.

Как создать принудительную вентиляцию

Климатические условия России требуют соответствующим образом относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость обустройства принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Локальная вентиляция принудительного типа

Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:

  • высокая стоимость оборудования;
  • потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
  • необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.

В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.

Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.

В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.

Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.

Похожие статьи:

vseprotruby.ru

Вентиляция в квартире, доме - правила, схемы, типичные ошибки

Правильная вентиляция в квартире (доме) позволяет создать оптимальный микроклимат и обеспечить сохранность конструкций. Основные правила организации воздухообмена и распространенные при этом ошибки подробно рассмотрены в данном обзоре.

Немного теории

Вентиляция — это организованный обмен воздуха, создаваемый для удаления избытков тепла, влаги и других веществ, накапливающихся в помещениях. Данный процесс нужен для защиты и сохранности конструкций, создания оптимального микроклимата и качества воздуха.

Оптимальными для человека считаются характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии. Как правило, это:

  • Температура воздуха — от 21 до 25 °C.
  • Относительная влажность — от 40 до 60 %.
  • Скорость движения воздуха не более 0,2 — 0,3 м/с.
  • Газовый состав воздуха приближенный к естественному (75,5 % азота, 23,1 % кислорода, 1,4 % инертных газов).

Виды вентиляции:

  • Естественная — самый распространенный вид воздухообмена за счет разности плотности теплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
  • Принудительная (механическая) — обеспечивается с использованием вентиляторов. Она может быть приточной, вытяжной или приточно-вытяжной.
  • Смешанная — сочетание принудительного и естественного воздухообмена.

Рекомендуемая величина воздухообмена определяется исходя из количества проживающих людей, площади помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м² жилой площади, рекомендуется расход воздуха не менее 30 м³ в час. Общее правило — не менее 3 м³ воздуха в час на каждый квадратный метр жилой площади.

Устройство вентиляции в доме или квартире

Чаше, в домах и квартирах применяют смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности.

Естественный приток воздуха обеспечивается при проветривании через открытые окна и двери и инфильтрацию через щели и неплотности в ограждающих конструкциях.

Современные технологии строительства сводят образование щелей и других естественных мест проникновения воздуха внутрь. В частности, это касается технологии домов из пенополистирола. Такие строения требуют особого внимания:

  • Применения щелевых клапанов в верхней части оконных рам.
  • Применения обычных клапанов инфильтрации воздуха в наружных стенах.
  • Установки механических фильтров, обеспечивающих как пассивный, так и принудительный приток воздуха. При этом, использование кондиционеров позволяет также производить очистку и изменение температуры входящего потока.

Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги. Удаление воздуха происходит либо за счет разности плотности воздуха внутри и снаружи здания, либо за счет разницы давлений с наветренной и подветренной стороны. Такой вид воздухообмена является самым несовершенным.

Более удачной является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых внутри стен или в приставных блоках. Для предупреждения промерзания, вентиляционные каналы, проходящие через холодные чердачные помещения , необходимо утеплять. А для усиления тяги, выходы оборудовать дефлекторами.

Варианты организации вентиляции в помещениях:


 а) Базовая система смешанной вентиляции с периодически включаемыми вытяжными вентиляторами в зонах загрязнения воздуха. б) Пассивная канальная вытяжная вентиляция.
 в) Принудительная канальная вытяжная вентиляция. г) Принудительная канальная приточно-вытяжная вентиляция с рекуперацией.
 1 — зазор 2 см под дверью.
 2 — вытяжные вентиляторы с выводом воздуховода через стену.
 3 — каналы диаметром не менее 125 мм.
 4 — уклон не более 30°.
 5 — канальный вытяжной вентилятор.
 6 — приточно-вытяжная вентиляционная система с рекуперацией тепла.

Приемные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий. Это позволяет удалять только теплый загазованный воздух из зоны, расположенной выше человеческого роста.

В домах с печами и каминами прокладываются отдельные каналы к отопительным приборам, что позволяет избежать недостатка воздуха в зоне горения, возникновения обратной тяги, снижения концентрации кислорода.

Особенность вентиляции в домах с печами и каминами:

 Использование пассивной или принудительной вытяжки в отсутствие сбалансированной приточной вентиляции может привести к возникновению обратной тяги и забросу продуктов горения в помещение.
 1 — клапан инфильтрации воздуха или окно в смежном с парной помещении.
 2 — принудительная вытяжка для удаления горячего воздуха.
 3 — клапан в парную для обеспечения  5 — 8 кратной замены воздуха в час.
 4 — отдельный приточный канал для банной печи.
 5 — банная печь.
 6 — регулируемый забор воздуха для пассивной вытяжки под верхними полками в противоположном от печи углу.
 7 — дополнительный приток воздуха через 3-х сантиметровый зазор под дверью в парную.
 8 — печь или камин.
 9 — отдельный приточный канал для печи.
 10 — принудительная приточная вентиляция.

Механическую вытяжную систему необходимо монтировать в местах скопления загрязненного воздуха (над кухонной плитой), в местах с избыточной влажностью ( санузлы, сауны, бассейны). Также, принудительная вентиляция незаменима при низких температурах и в случаях, когда циркуляция воздуха в доме составляет менее пяти объемов рассматриваемого пространства в час.

Особенность вентиляции подвальных помещений:

 а) Вентиляция в домах с подвалами, имеющими свободный воздухообмен с жилым пространством, организуется как в обычном многоэтажном доме. б) Вентиляция в подвале, отделенном от жилого пространства, организуется как в отдельном одноэтажном здании.
 в) Вентиляция в подпольях и подвалах домов с открытым грунтом в радоноопасных районах. г) Вентиляция в подпольях и подвалах домов с плитой по грунту в радоноопасных районах.
 1 — изоляция грунта и строительных конструкций ПВХ-пленкой или гидроизоляцией.
 2 — перфорированная воздухозаборная труба.
 3 — постоянно открытые продухи (Smin = 0,05 м²) сумарной площадью 1/100 — 1/150 от площади подвала.
 4 — постоянно работающая приточная вентиляция. Она создает подпор воздуха внутри помещения для предупреждения инфильтрации радона.
 5 — постоянно работающий вытяжной вентилятор.
 6 — гравий (щебень).

Ошибки при устройстве вентиляции в квартирах и домах

  1. Полное отсутствие системы вентиляции. Банальная экономия и надежда на обычное проветривание через форточки не решат всех проблем. Все должно быть спланировано и обосновано. В помещениях без окон вентиляция обязательна.
  2. Отсутствие притока воздуха. В современных домах со сплошным контуром тепло- и пароизоляции отсутствуют случайные источники циркуляции воздуха. Отдельные приточные каналы нужны и для нормальной работы печей и каминов. При этом, подавать воздух нужно с улицы, а не с подполья. Это обусловлено возможностью образования радиоактивных почвенных газов в пространстве под полом. Если отдельного канала для печей не предусмотрено, то потребуется установка механической приточной вентиляции.
  3. Межкомнатные двери установлены без зазоров (решеток) снизу. При организации естественной вентиляции, менее загрязненный воздух движется от источников инфильтрации или открытых окон и дверей  через все помещения к канальной вытяжной системе. Для свободного движения воздуха необходимы зазоры под дверями (S = 80 см²) и решетки на дверях в санузлы (S = 200 см²).
  4. Воздушное сообщение с лестничными клетками или смежными помещениями. Через негерметичные каналы для прохода труб, коммуникаций, через розетки и замочные скважины в квартиру поступает загрязненный воздух с  лестничных клеток или соседних квартир.
  5. Установка вентиляционных каналов наружных стенах и их проход через неотапливаемые помещения без утепления. В результате охлаждения каналов ухудшается тяга, а на внутренних поверхностях образуется конденсат. Если воздуховоды размещены у наружной стены, то между последней  и воздуховодом нужно оставлять воздушный или утепленный зазор не менее 50 мм.
  6. Два и более вытяжных канала в удаленных друг от друга местах дома. Это снижает эффективность воздухообмена.
  7. Наличие горизонтальных участков воздуховодов. Такие участки требуют установки дополнительных вентиляторов.
  8. Подключение вытяжки над плитой к вытяжной канальной вентиляции с заделкой отверстия. В результате вытяжка воздуха из кухни прекращается. Подключение вытяжки должно осуществляться с сохранением приточной решетки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.
  9. Удаление воздуха из санузлов не через вертикальный канал, а через стену на улицу. В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора по такой же схеме, его лопасти могут обмерзать.
  10. Общий вентиляционный канал для двух смежных помещений. При таком подходе воздух может не выводиться наружу, а перемешиваться между данными помещениями.
  11. Общий вентиляционный канал для помещений на разных этажах. Это способствует забросу загрязненного воздуха с нижнего этажа на верхний.
  12. Отсутствие отдельного канала для помещений на верхнем этаже. Это приводит к повышению влажности, температуры и загрязнения воздуха.
  13. Отсутствие отдельного канала для помещений нижнего этажа. Загрязненный воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха извне.
  14. Отсутствие вытяжного канала в помещениях без окон. Это приводит к застою воздуха.
  15. Вывод вентиляционного канала на чердак. Приводит к ухудшению воздухообмена и увлажнению подкровельных конструкций.
  16. Прокладка воздуховодов из технических помещений через жилые комнаты. При этом возможна утечка загрязненного воздуха в жилую часть дома.
  17. Отсутствие естественной приточной и вытяжной вентиляции подвалов. Данные помещения являются местами повышенной влажности и концентрации почвенных газов. В радоноопасных районах (Радон – радиогенный газ, непрерывно образующийся в горных породах при радиоактивном распаде уран-радиевого ряда) вытяжная вентиляция из подвалов должна быть изолирована от остальных каналов дома.
  18. Отсутствие или недостаточная циркуляция воздуха в холодных подпольях. В наружных стенах подвалов и технических подполий, не имеющих вытяжки, следует предусматривать продухи общей площадью не 1/400 площади пола. Площадь одного такого отверстия должна быть не менее 0,05 м². В радоноопасных районах сумарная площадь продухов должна составлять минимум 1/100 — 1/150 от площади подвала.
  19. Отсутствующая или недостаточная вентиляция бань и саун. Для оптимального микроклимата в таких помещениях должен быть организован воздухообмен 5 — 8 объемов в час. Воздух подается по отдельному приточному каналу под печь или каменку. Удаление воздуха производиться по воздуховоду, расположенному в противоположном углу парной.
  20.  Отсутствующая или недостаточная вентиляция чердака. В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах. Их площадь сечения при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия.

Ошибки устройства вентиляции в жилых помещениях и ванных комнатах:

 НЕ ПРАВИЛЬНО ПРАВИЛЬНО
1) Почти герметичные окна.1) Клапан инфильтрации воздуха или щелевые клапаны в окнах.
2) Конденсат.
3) Нет вентиляционного зазора под межкомнатными дверями.2) Воздушный зазор или решетка S = 80 см².
4) Поступает холодный воздух при выключенном вентиляторе.3) Пассивная канальная вытяжка с вентилятором, включаемом при повышенной влажности.
5) Конденсат.4) Воздушный зазор или решетка S = 80 см².
6) Вытяжка через стену на улицу.
7) Нет вентиляционного зазора или решетки.

Ошибки устройства вентиляции на кухнях и в помещениях с печами и каминами:

  НЕ ПРАВИЛЬНО ПРАВИЛЬНО
 1) Подключение вытяжки вместо установки вытяжной вентиляции.1) Вытяжка в отдельный вентиляционный канал.
 2) Отсутствие вентиляционного зазора под дверями.2) Воздушный зазор (решетка) S = 200 см².
 3) Вытяжная канальная вентиляция.3) Приточная вентиляция во время работы печи.
 4) Почти герметичные окна.4) Щелевые клапаны в окнах.
 5) Нет вытяжной вентиляции.
 5) Отсутствие приточного воздуховода печи (приточной вентиляции помещения).6) Воздушный зазор (решетка) S = 200 см².
 7) Приточный воздуховод печи или приточная вентиляция помещения.

Таким образом, проектирование и монтаж вентиляции в квартире или доме вполне можно сделать самостоятельно. Главное, разобраться, понять суть процесса и не допускать типичных ошибок, подробно рассмотренных в данном материале.

poweredhouse.ru

Вентиляция в доме: советы опытных строителей

Вентиляция в доме позволяет жильцам чувствовать себя комфортно. Это обеспечивается достаточным уровнем влажности и малой скоростью движения воздушных потоков в совокупности с высокой кратностью воздухообмена. Но не всегда вентиляционная система работает эффективно. Чтобы сделать её более производительной, необходимо грамотно составить проект вентиляции с учётом верно расположенных приточных и вытяжных клапанов.

Виды вентиляционных систем

Каждое строение требует создания индивидуального проекта вентиляции. Но, если говорить в целом, то можно выделить две основные разновидности систем циркуляции воздуха в помещении:

1. Принудительная вентиляция в доме обеспечивает достаточный воздухообмен, скорость движения воздуха можно регулировать посредством приточных клапанов.

Вытяжки благодаря вентиляторам способны производить смену воздуха столько раз в час, сколько этого требуют соответствующие условия. Так, в расчётах, предшествующих созданию проекта вентиляции, участвуют сразу несколько факторов:

  • среднее количество человек, которое регулярно пребывает в каждой из комнат;
  • размеры помещения, для которого проектируется вентиляция;
  • желаемые климатические условия, которые обеспечит правильная вентиляция в доме.

Чтобы в результате создать проект, близкий к идеальному, важно также учесть среднее значение кратности воздухообмена. Достаточный уровень движения воздуха в помещении составляет 150 м3/час. С учётом площади помещения и количества проживающих на ней человек в среднем необходимо обеспечить возможность полной смены воздуха порядка 5-6 раз.

2. Естественная вентиляция дома. Более простой и доступный способ организации самопроизвольной смены воздуха в помещении. При этом исключается необходимость применения дополнительного оборудования, а движение воздушных потоков производится за счёт климатических естественных условий окружающей среды. Так, расположение воздуховодов, выбор их длины и сечений напрямую зависит от ряда параметров: давления, разности температур снаружи и внутри помещения, а также средней скорости ветра.

Естественная вентиляция жилых домов легко поддаётся воздействию внешнего климата. В норме достаточный воздухообмен совершается при температуре на улице не более 5о.

Поэтому летом, особенно, когда скорость ветра минимальна, данный тип вентиляционной системы практически не справляется со своей задачей. Замой же напротив, происходит слишком быстрый отток тёплого воздуха за счёт увеличения тяги в воздуховодах.

Особенности вентиляции в частном и многоквартирном домах

Современная вентиляция в доме подразумевает создание функционального проекта, который будет выполнять свою задачу. Но сегодня чаще всего такое понятие все же по умолчанию включает в себя использование различных технологий, начиная от простых клапанов и заканчивая моноблочными вентиляционными установками. Это объясняется тем, что дверные и оконные блоки все больше нацелены на герметизацию помещения ввиду повышенного уровня загрязнения воздуха.

Именно поэтому системы вентиляции для дома любой конфигурации нуждаются в дополнительных узлах, обеспечивающих фильтрацию воздуха. Также основная их задача несколько расширилась и теперь включает в себя: нагрев/охлаждение воздуха, возможность регулирования интенсивности воздухообмена. Нередко требуется дополнительное устройство вентиляции в многоквартирном доме, так как система, которая закладывается при проектировании вентиляционной системы, не справляется со своей задачей. Ввиду расширения ряда используемой техники первой необходимости, отсутствия щелей в оконном профиле, а также слабой тяги естественной вентиляции требуется монтаж приточно-вытяжной системы.

Причин, почему вентиляция в многоэтажном доме малофункциональна, множество. Наиболее распространенные из них:

  • засоры основной вентиляционной магистрали, которые порой сложно удалить;
  • самовольная установка в шахте вентиляции дополнительных вытяжных клапанов, что нарушает герметизацию общей вентиляционной системы.

Изготовить вентиляцию в доме намного проще, так как ввиду того, что в этом случае естественный тип более эффективен, можно затратить меньше усилий на усовершенствование процесса циркуляции воздуха посредством проектирования принудительного типа системы. Меньшие масштабы проекта позволяют обеспечить лучшее обслуживание вентиляции: ремонт, чистку.

Если площадь дома сравнительно небольшая, то в случае необходимости можно дополнительно установить простые приточные клапаны, а также вытяжные вентиляторы. Для более крупного жилья подойдёт моноблочная конструкция со встроенным фильтром и рекуператором.

Самостоятельный монтаж вентиляционной системы

Если система вентиляции в многоквартирном доме требует реорганизации, можно улучшить циркуляцию воздуха посредством встроенных приточных клапанов. Это можно сделать, используя разные их типы:

  • встраиваемые в стену;
  • оконные клапаны.

Если первый из указанных тип не всегда можно установить ввиду отсутствия технических мощностей для данных работ, то приточный клапан в оконном профиле будет отличным и наиболее простым решением. Увеличив приток воздуха, вентиляция в многоквартирном доме обязательно должна быть оснащена вытяжным вентилятором, который будет обеспечивать новый уровень воздухообмена. При этом устройство выбирается, исходя из площади помещения, так как от этого зависит производительность вентилятора — его мощность.

Решая вопрос, как сделать вентиляцию в доме, можно также обратить внимание на приточно-вытяжную систему. Перед тем, как заниматься приобретением оборудования, следует произвести расчет сечений и длины воздуховодов. Так, для естественного типа выбирается большее сечение вентиляционных шахт, чтобы обеспечить нужный уровень воздухообмена. Приточная вентиляция требует меньших значений основных параметров воздуховодов благодаря принудительному характеру действия.

Затем нужно определить месторасположение приточных и вытяжных клапанов. Для этого составляется схема вентиляции в доме. Она основывается на физических свойствах и взаимодействии теплого и холодного воздуха. При этом холодный поток имеет свойство опускаться вниз, а теплый воздух проходит по верху. В системах с рекуператором это учитывается в меньшей мере, так как два воздушных потока воздуха: приточный и вытяжной, проходят через устройство, не смешиваясь, но обмен теплом все же происходит.

Вентиляция в доме своими руками подразумевает также выбор используемых материалов. Существуют высокотехнологичные решения, позволяющие заблаговременно позаботиться о будущей циркуляции воздуха. Это возможно, если во время строительства использовать специальные материалы вместо привычного многим кирпича. Вентиляция в доме из газобетона обеспечивается за счет физических свойств, позволяющих стенам «дышать», что исключает возможность появления плесени, грибка, а также помогает избежать повышенного уровня влажности.

Если предварительно узнать, как правильно сделать вентиляцию дома, можно избавить себя от дополнительных финансовых вложений на восстановление или реконструкцию существующей системы. Выполненная по всем правилам вентиляционная система обеспечит комфортный климат, отсутствие сквозняков, а также регулярную смену воздуха в помещении. Всё это закладывается в проект вентиляции во время проведения расчётов.

oventilyatsii.ru

Вентиляция в доме правильно - личный опыт


Мы начали статью с хорошей видео лекции по системам вентиляции. Действительно, пластиковые окна, глухие железные двери - всё это помогает сохранить тепло, но нарушает естественную циркуляцию воздуха. В таких помещениях неприятно находится из-за влажности, запахов. Если вы живете в таком доме, то влажность увеличивается при приготовлении пищи или когда вы моетесь в душе. Еще более неприятно то, что влага начинает конденсироваться на элементах конструкции дома, вызывая гниение и разрушение. Помните, что в современных домах используются материалы, которые почти полностью задерживают влагу внутри дома (если она не удаляется с помощью вентиляции). Хороший и очень убедительный пример этого можно увидеть в нашей статье Пароизоляция дачи, правильно и не очень.

Мы уверены, что для небольших домов, особенно дач, наиболее правильно использовать естественную вентиляцию - это позволит минимизировать затраты и не зависеть от наличия электричества. Такая вентиляция будет работать на вашей даче и в ваше отсутствие, например в зимнее время.

Небольшой блок на рисунке, через который проходят трубы вентиляции, это система рекуперации тепла. Такие системы почти обязательны при устройстве принудительной вентиляции, так как позволяют сохранять тепло, но и при естественной вентиляции их нужно использовать с оглядкой на то, что теплообменник замедляет циркуляцию воздуха.


Естественная вентиляция дома

Часто, при строительстве загородного дома недооценивается роль чердака. А ведь это не просто лишнее свободное пространство под крышей. От того, как устроено это пространство зависит и тепло в вашем доме и эффективность системы вентиляции.
Дело в простом физическом законе: теплый воздух легче и он поднимается вверх, а холодный - опускается. Задача состоит в том, что бы обеспечить правильный температурный режим для вентиляционных каналов - тогда влажный и теплый воздух будет удалятся из дома, а свежий - поступать через приточные каналы. Труба, проходящая через чердак, оказывается достаточно нагретой и обеспечивает необходимую тягу для удаления отработанного воздуха из помещений.

На нашем рисунке справа показана одна из грубейших ошибок при строительстве дома, когда вентиляционная труба заканчивается на чердаке. В этом случае можно быть уверенным, что, при наличии пароизоляции крыши, вся влага останется в вашем доме. Слева - правильно спроектированная система вентиляции чердака.

Для того, что бы ваша система вентиляции была сбалансирована, нужно обязательно обеспечить достаточную вентиляцию чердачного пространства. Согласно официальным требованиям Federal Housing Authority (FHA),например, необходимо иметь 1 кв.м. вентиляционных отверстий на 300 кв.м. площади чердака.

Вытяжная вентиляция  это каналы толщиной от 380 мм, и сечением 130х130 мм, которые монтируют в капитальных стенах. Входные отверстия канала располагают непосредственно под потолком. Самая удачная  схема данной вентиляции – это размещение на стене, которая проходит по центру дома. Благодаря этому вам будет проще сделать разводку при помощи пластиковых труб  диаметром 100-120 мм по всем остальным помещениям в доме. Такая система должна располагать минимум горизонтальных ответвлений, ведь они буду снижать тягу, а также уменьшать эффективность всей вентиляционной системы. Все каналы отдельных помещений необходимо соединять в общую трубу, которая выводится наружу выше конька крыши, что бы исключить влияние вихревых потоков воздуха. Сейчас не проблема снабдить вашу вытяжную трубу дефлектором, который так же способствует увеличению тяги.


Маленькие хитрости и личный опыт

С одной стороны, естественная вентиляция устанавливается достаточно просто: нужно сделать вентиляционные каналы, подвести и присоединить их к центральному воздуховоду и, если вы не сделаете характерных ошибок, уже нами описанных, вы можете рассчитывать, что ваша система будет работать.
С другой стороны, система, построенная на естественной циркуляции воздуха - это сложный механизм, работающий не от "грубой силы" вентиляторов а благодаря использованию тонких физических законов  и он будет правильно работать только если вы учли эти законы.

Итак:
Свободная вентиляция обычно возникает вследствие разницы температур воздуха внутри помещения и на улице, изменения атмосферного давления в зависимости от высоты здания, а также непрерывного ветрового давления.

Два основных фактора, влияющих на естественную вентиляцию помещений называются «тепловым пробуждением» и «ветровым пробуждением».

Тепловое пробуждение возникает в результате нагрева вентиляционного канала (обычно теплом кухонных плит или нагретым влажным воздухом ванной комнаты). В нашем случае это еще и нагрев части вентиляционной трубы проходящей в чердачном помещении.

Ветровое пробуждение — результат использования энергии ветра, «выталкивающего» отработанный воздух из вертикально расположенных вентиляционных каналов. В системах вентиляции этого типа используются дефлекторы , предназначенные для усиления тяги в воздуховодах, — действующие по принципу эффекта Бернулли: если скорость потока воздуха при изменении поперечного сечения канала увеличивается, то в этом сечении возникает зона пониженного давления, способствующая «вытягиванию» воздуха из помещения.

Первая хитрость заключается в том, что если точки присоединения разных вентиляционных каналов к центральной трубе будут находится на одном уровне, то это негативно скажется на звукоизоляции ваших помещений. Я уже не говорю о том, что запахи из кухни будут проникать в другие помещения. Значит, лучше, если эти точки будут на разных уровнях.

Во- вторых, в вашем доме всегда есть более теплые и более холодные помещения. Обычно, комнаты с южной стороны лучше прогреваются днем за счет солнечного света и в вентиляционный канал из таких помещений поступает более теплый воздух. Поэтому разумно располагать точки входа из теплых помещений выше, чем из холодных.

Важно. Если вы делаете поворот вентиляционного канала, то чем больше будет радиус поворота, тем меньше такой поворот будет влиять на воздушный поток.

Важно. На кухне, особенно если вы используете газовую плиту, обычной вентиляции может быть недостаточно. По возможности, используйте отдельную вытяжку над плитой, которую можно вывести отдельно, или включить в общий вентиляционный канал с соблюдением перечисленных принципов. Воздух, отводимый из зоны плиты будет самым теплым и наиболее загрязненным.

Как правило, строители строят, а опыт эксплуатации того или иного здания появляется у нас тогда, когда строителей и "след простыл". Вот этот личный опыт и убедил меня в важности правильной вентиляции для создания комфортного климата в доме. И в этом вопросе я совершенно не согласен с автором видео лекции в том, что только инерционным домам показана естественная вентиляция. На самом деле, она очень нужна даже в дачных домах, которые у нас эксплуатируются только в летний период и при этом не так уж интенсивно. Дело в том, что и в наше отсутствие дом "живет". Через окна проникает свет и он днем нагревается, а ночью охлаждается. И если вы не обеспечиваете правильной циркуляции воздуха в закрытом доме, то влага из воздуха при охлаждении конденсируется и что? правильно, оседает на стенах. И хорошо, если эти стены вы сделаете из материалов не боящихся влаги. Ну, а если, насмотревшись "Фазенды" вы захотите использовать сухую штукатурку? В этом случае вам, через какое-то время, придется столкнуться с неприятным запахом от стен, показывающим, что там начинает возникать своя микрофлора.

А если вы используете деревянные материалы, то в этом случае возникающая повышенная влажность внутри помещения приводит к большей влажности внутренних слоев древесины и к её короблению. А вот правильная вентиляция обеспечивает более естественные, комфортные, условия для дерева.



Сезонные особенности естественной вентиляции


Климат у нас непростой. Жарко летом и холодно зимой, поэтому и задачи, которые выполняет вентиляция в доме, тоже зависят от времени года. Если у вас стоит система принудительной вентиляции, за за всем следит система датчиков. В случае же естественной вентиляции за всем нужно следить самому. Но здесь не так уж много сложностей. Зимой, особенно если вы живете в доме, нужно минимизировать воздушные потоки. Дело в том, что в это время тяга в воздушных каналах усиливается за счет большой разницы температур в помещении и снаружи. Нужно уменьшить вентиляционные отверстия (правильно, если вы поставили регулируемые вентиляционные решетки - их нужно прикрыть), а так же закрыть вентиляционные отверстия в фундаменте (продухи).

Очень хорошо (но не очень дешево), если вы предусмотрели устройство геотермальной системы воздухозабора (проще сказать, проложили трубы, диаметром 25- 30 см, под землей ниже точки замерзания). Тогда поступающий воздух будет подогреваться в земле. Кстати, такая система полезна и летом, когда поступающий воздух будет наоборот охлаждаться.

Если вы не планируете жить в доме, то прикрывать вентиляционные отверстия и необязательно. В этом случае нет такого большого перепада температур снаружи и внутри здания и, соответственно, воздушный поток будет мало отличаться от летнего.

Регулируемые вентиляционные решетки пригодятся вам и летом. С их помощью можно уменьшить вентиляцию и, соответственно, поступление горячего воздуха днем, сохраняя прохладу внутри помещения, и увеличить потоки воздуха ночью если ночные температуры ниже, чем температура в помещении. Конечно, открытое окно это хорошо, но и в этом случае вентиляция будет работать, увеличивая циркуляцию воздуха. Всё это позволяет комфортно чувствовать себя даже в жаркую пору не прибегая к услугам кондиционера.

www.video-sovety.ru

Система вентиляции в частном доме: устройство и типы систем

Вопрос вентиляции эффективно решается соответствующей вентиляционной системой, которая будет обеспечивать свежим воздухом круглый год в необходимом объеме. Также она удалит из помещений вредные выделения от стен, мебели, краски и т.п.

Когда речь идет о вентиляции в частном доме, то первое, что многим приходит на ум – это установка кондиционеров в гостиной, спальне, в детских комнатах и т.д. И, в общем-то, становится непонятно, какая еще вентиляция нужна.

Еще в советские времена, проекты жилых домов предусматривали естественную вентиляцию, а также вытяжные каналы на кухнях, в санузлах. При этом рассчитывалось, что свежий воздух будет попадать в помещения через неплотные оконные проемы. Таким образом, решался вопрос вентиляции.

Но сейчас все чаще устанавливают пластиковые окна, которые обладают хорошей звукоизоляцией и герметичны. В таких случаях постоянное открывание окон в целях проветривания комнат не является решением. Максимально эффективно мы можем использовать проветривание зимой, минимально – летом. Летом такое проветривание заносит в дом не только пыль, но также насекомых и аллергены.

Вопрос вентиляции эффективно решается соответствующей вентиляционной системой, которая будет обеспечивать свежим воздухом круглый год в необходимом объеме. Также она удалит из помещений вредные выделения от стен, мебели, краски и т.п.

Содержание статьи

Устройство вентиляции в частном доме

Для комфортного пребывания в доме важен не только свежий воздух, но и его температура, а также скорость движения воздушных масс. Чем меньше скорость, тем приятнее находиться в помещении.

Воздухообмен с помощью механической (с помощью вентиляторов) приточно-вытяжной вентиляцией больше, чем при естественной вентиляции. Это связано с их различной нормируемой объемной скоростью перемещения воздуха. Для механической вентиляции этот показатель составляет 3-5 м³/час, а для естественной не больше 1 м³/час. Именно поэтому естественная вентиляция обеспечивает более комфортные условия.

Но есть ситуации, когда нет возможности обойтись без механической вентиляции. Чем меньше скорость движения воздуха в канале, тем больше будет сечение этого канала. Для одного и тоже пропускаемого объема воздуха для естественной вентиляции потребуется канал с большим сечением, чем для механической вентиляции. Например, для вытяжки с пропускной способностью 300 м³/час для естественного перемещения воздуха понадобиться канал диаметром 350 мм (250х400 мм), а для механической вытяжки диаметром в 200 мм (160х200).

Не всегда канал больших размеров можно разместить в стене, а его установка под потолком или вдоль стены может нарушить всю эстетику дома. Поэтому при больших площадях жилого здания чаще прибегают к механической вентиляции.

Циркуляция воздуха

Рисунок 1. Схема перетока воздуха в вентилируемом пространстве.

  1. область притока воздуха;
  2. область перетока воздуха;
  3. область вытяжки воздуха;

Независимо от вида притока и вытяжки (естественный/механический), для беспрепятственной циркуляции воздуха по дому от приточной области к вытяжной, необходимо устанавливать двери с переточными решетками, либо оставлять зазор между полом и низом двери не менее двух сантиметров по всей ширине дверного проема.

Без подобных зазоров вентиляция не будет осуществляться. К тому же, вы с трудом откроете дверь в ванную при работающем вытяжном вентиляторе из-за избыточного давления.

Как правило, областью вытяжки воздуха выбирается самое загрязняемое помещение в доме, например: кухня, санузел.

Продумывая циркуляцию воздуха в доме, нужно учесть утепление мансарды.

Качественно выполненный по этим рекомендациям септик снижает потребности санузла частного дома в вентиляции.

Приточная вентиляция

Как известно, приток воздуха может быть естественным или принудительным.

Естественная вентиляция

Инфильтрация. Естественный приток через негерметичные части наружных ограждений (наружные двери, окна) называют инфильтрацией. Как правило, деревянные окна еще старого образца имеют высокую воздухопроницаемость, которая составляет 10 – 20 кг/час•м². При площади жилого дома в 100 – 140 м², объем притока воздуха получаемый из щелей оконных, дверных проемов, а также стен дома вполне достаточен.

Проветривание. Естественный приток воздуха также может обеспечиваться путем проветривания помещений через открытые форточки или щели от открытой откидной рамы металлопластикового окна в вертикальном положении. Однако такой способ притока воздуха несет в себе большие потери тепла, а время замены полного объема старого воздуха новым занимает 30 – 75 минут. В зимнее время года в результате такого проветривания успевает остывать оконный блок и прилегающие к нему откосы с образованием конденсата.

Проветривание при полностью открытых окнах происходит в течение 4 – 10 мин. В таком режиме нет охлаждающего эффекта конструкций.

Если производить проветривание при всех открытых окнах и открытой входной двери, то обмен воздуха обеспечиться в течение 2 – 4 мин, однако созданный сквозняк опасен для здоровья.

Приток через оконные и стеновые клапаны. В последнее время самой большой популярностью пользуются окна из металлопластика. Однако технология их монтажа не предусматривает каких-либо неплотностей. Ввиду такой герметичности (воздухопроницаемость не более 0,1 кг/час•м²) не будет естественного притока воздуха. В такой ситуации имеет смысл покупать окна с уже вмонтированной регулируемой вентиляционной щелью, которая является приточным оконным клапаном.

Рисунок 2. Окно с приточным клапаном.

В тех случаях, когда обычные металлопластиковые окна уже установлены, можно установить клапан инфильтрации воздуха, который монтируется в стену и называется приточным стеновым клапаном.

Рисунок 3. Стеновой приточный клапан.

Этот клапан являет собой округлый патрубок, монтируемый в стену насквозь. С двух сторон он закрывается решетками. Решетка внутри помещения регулируема. Данный клапан желательно устанавливать рядом с оконными проемами. В таком случае воздух будет попадать в зону радиаторов отопления

Если это возможно, то такие клапаны также можно установить непосредственно за батареей. Поступающий воздух сразу же будет прогреваться.

Рисунок 4. Установка приточного клапана за радиатором.

Такие клапаны могут быть оснащены фильтрами, датчиками температуры и влажности. Их рекомендуют устанавливать в спальнях, столовой или холле. Это делается в целях соблюдения движения воздуха из жилых комнат в бытовые комнаты (туалет, ванная, кухня).

Рисунок 5. Вид приточного стенового клапана с улицы.

Подавляющее количество клапанов рассчитаны на подачу свежего воздуха в 50 – 100 м³/час. Под необходимый объем приточного воздуха делается соответствующий расчет клапанов.

Принудительная вентиляция

Бывает так, что расчетное количество приточных клапанов, что соответствует большому притоку воздуха, требует их установку практически под каждым окном. Тогда, чтобы не портить эстетику дома, используют систему принудительного потока воздуха, которая основана на всасывающих вентиляторах.

Такая система состоит из вентиляционного оборудования и вентиляционной сети. Под оборудованием понимают: фильтр, воздушный клапан, вентилятор, калорифер и шумоподавитель. Вентиляционная сеть включает: воздуховоды и воздухораспределительные приспособления (решетки, анемостаты, диффузоры), а также воздухозаборная решетка.

Рисунок 6. Схема соединения оборудования для принудительной вентиляции.

Фильтр нужен для очистки воздуха от крупных частиц пыли, а калорифер для подогрева всасываемого воздуха в холодный период времени.

Калорифер устанавливается по желанию заказчика и может быть водяным либо электрическим. Использование водяного калорифера приводит к значительному удорожанию системы, так требует гидравлической обвязки калорифера.

Если в доме используется принудительный приток и вытяжка воздуха, имеет смысл установить систему рекуперации воздуха с целью экономии электроэнергии на обогрев свежего воздуха.

Вытяжная вентиляция

При строительстве нового жилого здания, вентиляционные каналы проектируются заранее для их размещения в стенах помещений. Эти каналы следует делать из кирпичной кладки во внутренних стенах. Поэтому вытяжную вентиляцию проектируют еще до возведения стен.

В случае, если вентиляционные каналы нет возможности разместить в стенах, то их выполняют в виде приставных шахт.

Рисунок 7. Виды вентиляционных каналов.

  1. вентиляционный канал в кирпичной стене;
  2. вентиляционный приставной канал;
  3. подвесной вентиляционный короб;
  4. вывод вентиляционной шахты на крышу;

Естественная вытяжка

При небольшом объеме выводимого воздуха можно установить естественную вытяжку. Для этого вентиляционный канал (в стене или приставной канал) внутри помещения просто закрывают обычной вентиляционной решеткой.

Механическая вытяжка

Когда рассчитанное сечение канала слишком большое, его уменьшают за счет использования вытяжных вентиляторов, устанавливая в санузлы и ванные комнаты.

В продаже есть множество видов вытяжных вентиляторов. Наибольшим спросом пользуются настенные вентиляторы, их устанавливают прямо в вентиляционный канал.

Существуют вентиляторы скрытого монтажа. Они монтируются в запотолочное пространство, а посредством воздуховода их также выводят в вентиляционный канал.

Вентиляторы подбирают по заранее рассчитанному объемному расходу вытяжки с учетом потерь напора при перемещении воздуха в воздуховодах.

Вентиляторы для ванных комнат могут быть оснащены датчиками влажности и соответственно могут автоматически включаться при недостаточной влажности в помещении.

Рисунок 8. Схема движения воздуха при приточно-вытяжной вентиляции.

  1. вытяжной вентилятор;
  2. приток воздуха из оконных проемов;
  3. приток воздуха через клапан;
  4. решетка в дверном проеме;

Виды воздуховодов

Для разводки принудительной вентиляции применяют различные воздуховоды.

Все чаще это круглые воздуховоды ввиду их гладкой поверхности и соответственно меньшего сопротивления движению воздуха. В прямоугольных воздуховодах это сопротивление выше, однако, проще их исполнение.

Гибкие воздуховоды используют в тех случаях, когда канал имеет несколько сгибов на коротком участке, или например, когда нужно подсоединить кухонную вытяжку к основному вентиляционному каналу. Сопротивление воздуху в таких воздуховодах из-за их неровной поверхности считается самым большим.

Часто возникает вопрос о том, учитывается ли воздух, отводимый кухонной вытяжкой. Так вот, этот объем не учитывается. Связано это с тем, что кухонная вытяжка рассчитана на работу только в процессе готовки. К тому же, в первую очередь, она предназначена для удаления паров и запахов.

Продумывая систему вентиляции, необходимо иметь в виду схему отопления дома.

Интерьеры кухни в частных домах можно рассмотреть здесь.

Лестницу в доме можно сделать своими руками. Читайте об этом по ссылке http://personalhouse.net/interer/okna-dveri-lestnicy/kak-sdelat-lestnicu-v-dome-svoimi-rukami.

Вентиляционная система с рекуперацией

Рекуперация позволяет экономить энергию на подогрев уличного свежего воздуха. Особо это заметно в холодное время года. Смысл этого процесса заключается в подогреве приточного воздуха тем, который выводят на улицу. То есть происходит обмен тепла между теплым воздухом из помещения и холодным уличным.

Рисунок 9. Принцип действия системы с рекуператором.

Система с рекуперацией дает возможность экономить до 50 % затрат на тепло. В случае, когда температура выводимого воздуха недостаточна для подогрева приточного, происходит только частичный подогрев. Поэтому в сильные морозы уличный воздух догревают встроенным в рекуператор калорифером. Приток и вытяжка в такой системе могут быть только принудительными (с использованием вентиляторов).

Место установки оборудования для вентиляционной системы с рекуперацией зависит от площади воздухообмена. При больших площадях место выбирается заранее и, как правило, в этих целях используют техническое помещение на цокольном этаже либо чердаке.

В заключение данной статьи хочется отметить, что правильно организованная система вентиляции создаст в доме комфортные условия проживания, а своевременный обмен воздуха в свою очередь обеспечит правильное соотношение углекислого газа с кислородом и избавит вас от сырости и плесени.

personalhouse.net

Отправить ответ

avatar
  Подписаться
Уведомление о
