Правильный фундамент ленточный фундамент: Правильный ленточный фундамент: расчет и устройство

Правильный ленточный фундамент для дома

Содержание

• Особенности ленточного фундамента
• Подготовка инструментов и материалов
• Подготовительные работы
• Занимаемся траншеей фундамента
• Устройство подушки фундамента
• Устройство опалубки фундамента
• Армирование как залог прочности
• Заливаем ленточный фундамент
• Подведем итоги

Если вы хотите соорудить качественное основание для дома, которое прослужит много лет и будет выдерживать большие нагрузки, то, несомненно, ленточный фундамент для дома – оптимальный вариант. Так как он является довольно популярным, то информации о том, как выполнить все работы полно. Все что от вас требуется – изучить ее и воплотить в жизнь.

Мы собрали для вас полезную информацию, которая поможет вам разобраться в том, как построить правильный фундамент самостоятельно.

Особенности ленточного фундамента

Для начала сделаем краткий обзор и характеристику. Ленточный фундамент – это монолитная конструкция, которая проходит под стенами дома. Сама лента может быть сделана из блоков, плит или бетона. Особенностью постройки является то, что она может выдерживать большие нагрузки. Лента равномерно передает нагрузку на грунт. Кроме того, это тот единственный вариант фундамента, при котором вы сможете сделать гараж или погреб под ним. Но, работа с таким основанием нелегкая.

Все дело в том, что на устройство нужно много времени, сил и вложений. Основная часть работы сводится к копке траншеи. Если использовать специальную технику, то проблем не возникнет. А вот для ручной копки лопатами нужно постараться. Мало того что это долго, так еще и забирает силы, особенно если грунт каменистый. Что касается заливки бетона, то потребуется замешать качественный раствор, соорудить опалубку и ждать около месяца, пока бетонный раствор засохнет. А о том, сколько денег пойдет на материалы, мы даже не упоминаем.

Если эта информация не напугала вас, и вы и дальше имеете цель соорудить его, то знайте, ленточный фундамент под дом – надежная конструкция, которая прослужит вам много лет. А благодаря наличию цоколя, помещение будет теплым. Итак, давайте рассмотрим, с чего начинается сооружение ленточного фундамента.

Подготовка инструментов и материалов

Первое, что вам нужно сделать – позаботиться об арсенале инструментов и сырья для работы с фундаментом. Из чего состоит этот список? Если говорить о материалах, то он следующий:

• речной песок средней фракции;
• щебень или гравий;
• доски или фанера для опалубки;
• прутья арматуры Ø10–12 мм и вязальная проволока;
• колышки и веревка для разметки;
• бетонный раствор, состоящий из песка, воды и цемента.

А теперь рассмотрим список инструментов:

• лом и лопата;
• рулетка, уровень, отвес, нивелир;
• молоток и гвозди или шуруповерт с саморезами;
• бетономешалка;
• ведра, тачка, совковая лопата;
• виброустановка для уплотнения бетона;
• мастерок.

Как видите, список большой, но все материалы для ленточного фундамента легкодоступны.

Обратите внимание! Если вы не хотите готовить бетон для фундамента самостоятельно на площадке, то можете заранее заказать его у специализированной фирмы. Они доставят вам нужное количество качественного раствора для заливки фундамента.

Подготовительные работы

Если вы уже запаслись всем необходимым, то можно приступать к практике. У вас заранее должен быть составлен план фундамента, в котором указана его схема, ширина, глубина залегания ленты и другие особенности. Все это зависит от типа почвы, глубине промерзания почвы и залегания грунтовых вод. Лучше доверить такую работу опытному специалисту, который сможет составить качественный план.

Теперь можно заняться участком, где будет построенный фундамент. Оцените его. Есть ли на нем деревья, кусты или другие постройки, которые будут вам мешать? Их нужно убрать. Рабочая зона не должна иметь мусора, остатков старых построек и т. д. Желательно, чтобы поверхность была относительно ровная.

Совет! На площадке вам нужно сделать освещение, позаботиться о розетках и водоснабжении.

После этого можно приступать к разметке будущего фундамента. Качественная разметка крайне необходима. Так, вы сделаете будущий фундамент идеально ровным и правильной формы. Веревки будут служить ориентирами. Подробнее о том, как можно выполнить разметку под ленточный фундамент, вы можете прочитать на нашем сайте. В целом схема выглядит таким образом.

А дальше вас ждет «увлекательные» земельные работы.

Занимаемся траншеей фундамента

Хорошо, если вы делаете ленточный фундамент для дачного дома. Тогда глубина залегания ленты будет маленькая, так как такие домики небольшие, поэтому объем работ снижается. В основном средняя глубина ленты достигает 70 см. Может быть и 40 см, а может и 1,5 м. Все зависит от грунтовых вод и промерзания. Как бы то ни было, работы по выкапыванию котлована делать придется.

Если вам позволяют средства, то вы можете упростить себе задачу. Как? Нанять специальную тяжелую технику, которая за считаные часы выполнить всю работу. Траншея под фундамент будет идеально ровная, а вы сможете быстро приступить к работе. Но, такой возможности может и не быть. И причиной тому не только средства, но и отсутствие возможности заезда тяжелой техники. В таком случае все придется делать вручную.

Чтобы сократить трудозатраты и увеличить скорость работ, вы можете попросить помощи. Выполнять работу с друзьями или родственниками намного легче и веселее. Что касается самого процесса, то следите за тем, чтобы ориентироваться на разметку. Стены и дно траншеи важно сделать ровными, проверяя все отвесом. А рулеткой вы сможете контролировать глубину.

Устройство подушки фундамента

Когда котлован готов, можно приступать к следующему этапу. Процесс следующий:

1. На дно засыпается песок.
2. Чтобы уплотнить его, добавляется вода.
3. Специальным трамбовочным инструментом поверхность трамбуют, чтобы уплотнить песок.
4. Важно добиться того, чтобы уровень песка достигал 10 см. На стенках можете сделать ориентировочные отметки.
5. Сверху насыпается слой щебня или гравия.
6. Они тоже поддаются трамбовке. Необходимый слой – 10 см.

Благодаря такой подложке, фундамент не будет смещаться, станет надежнее и долговечнее.

Устройство опалубки фундамента

Настало время подниматься наверх и сооружать опалубку. Это наземная часть конструкции, которая будет формировать цоколь здания. Ее высота зависит от желаемого цоколя. Для холодных регионов этот показатель может достигать 50 см, для теплых 20– 30 см. Сама конструкция может быть выполнена разных материалов, таких как доски, фанера, асбестоцементные трубы и т. д.

Разновидности опалубок тоже разные. Существуют два варианта:

1. Съемная опалубка, которую после заливки бетона просто убирают.
2. Несъемная, которая становится частью цоколя.

Как вы поняли, дешевле обойдется первый вариант. Но, на его устройство потребуется больше времени. Несъемная же конструкция будет служить дополнительной защитой, и играть роль утеплителя.

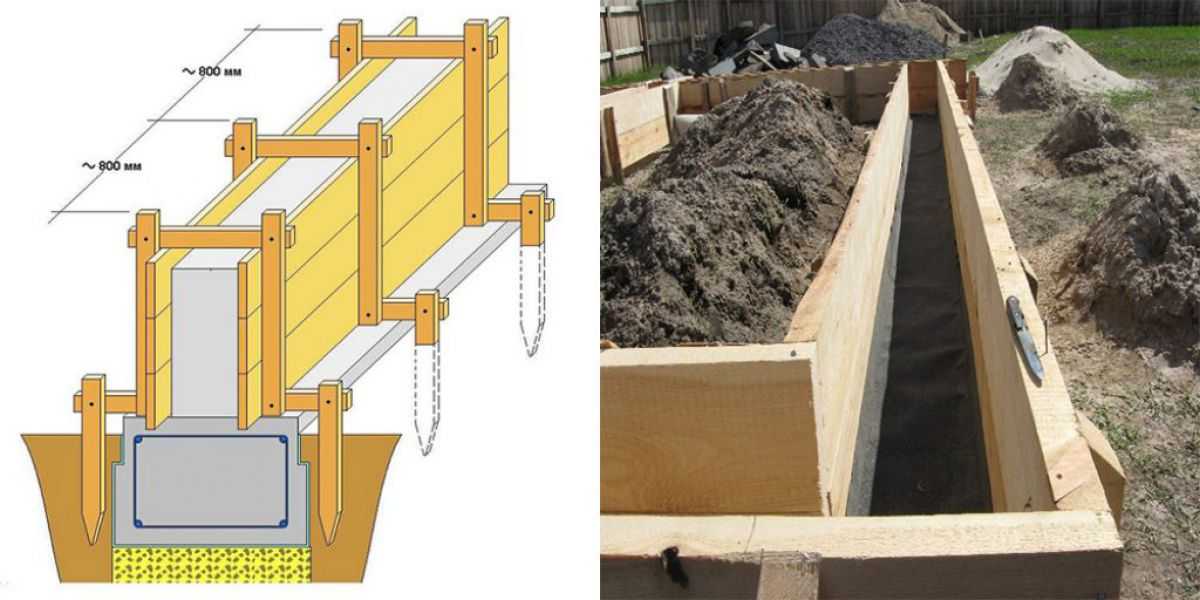

Схему устройства опалубки вы можете увидеть на рисунке внизу. Основная задача – сделать ее идеально ровной и надежной. По бокам устанавливаются опоры, а сверху набивается стяжка. Так, бетон не вывалится из нее.

Совет! Чтобы процесс изъятия опалубки после заливки был проще, а сам бетон не просачивался сквозь отверстия, можете покрыть ее изнутри пленкой.

Армирование как залог прочности

Чтобы придать ленточному фундаменту жесткости, его нужно усилить арматурой. Всем известно, что железобетон в разы крепче простого бетона для фундамента. Поэтому из прутьев арматуры делается каркас в виде сетки. Элементы лучше соединять не сваркой, а вязальной проволокой. Сделанный каркас устанавливается в опалубку. Здесь есть несколько нюансов.

Запрещается устанавливать каркас на землю. Он должен быть на уровне минимум 5 см от почвы. То же касается и боковых стенок. Используйте подставки, на которые можно положить каркас. Вот как выглядит армирование ленточного фундамента в идеале.

Заливаем ленточный фундамент

Чтобы самому сделать ленточный фундамент дома, осталось только залить его. Здесь вам понадобится бетон, много бетона. Раствор делается в бетономешалке. Желательно установить ее недалеко от самой траншеи, которую нужно будет заливать. Процесс следующий:

1. Все компоненты замешиваются в бетономешалке.
2. Когда раствор готов, переместите его на тачку и доставьте к траншее. Если бетономешалка рядом с ней, то можете подавать бетон сразу через желоб.
3. Заполняйте опалубку до тех пор, пока не достигните нужного уровня.
4. Важно начинать все работы с утра, чтобы успеть к вечеру залить все. Ведь желательно заполнить всю опалубку за один раз, чтобы лента была действительно монолитной, без швов.

5. Для выгонки воздуха из бетона, его уплотняют, используя специальный вибратор. Если его нет, возьмите палку и штыкуйте ею бетон.
6. Чтобы лента была ровной, воспользуйтесь мастерком, выравнивая поверхность.

Вот и все, теперь вы знаете, как правильно сделать ленточный фундамент своими руками. Осталось дождаться, пока бетон высохнет. На это уйдет месяц. По истечении 15 дней, вы можете убирать опалубку, только делайте это аккуратно, чтобы не повредить фундамент.

Совет! Пока бетон сохнет, укройте его полиэтиленом, чтобы защитить от внешних факторов. Ведь дождь может размыть его.

Подведем итоги

Как видите, процесс сооружения ленточного фундамента действительно долгий и трудоемкий. Но, сделать фундамент своими руками совсем несложно. Вы должны придерживаться технологии и следовать инструкции. Главное в этой работе – правильно спроектировать все, чтобы готовый ленточный фундамент смог выдержать нагрузку дома и не размывался грунтовыми водами. Учтите глубину промерзания грунта и приступайте к работе!

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Ленточный фундамент — особенности и виды

Ленточный тип фундамента считают одним из наиболее популярных для загородного домостроения. Это не удивительно, так как такое основание подходит для любых типов грунтов, долговечное и надежное. На нем можно сооружать здания с различными характеристиками, так как несущие способности легко изменяются при помощи увеличения ширины или высоты ленты. Кроме этого, ленточный фундамент под дом позволяет обустроить цокольный этаж и подвальные помещения.

Разбираемся в достоинствах и недостатках решения, схеме обустройства и нюансах, которые стоит учесть еще на стадии проектирования.

Характеристики и виды

Начнем с характеристик такого основания — и самая главная особенность отражена в названии конструкции. Фундамент состоит из замкнутой по контуру ленты, которая обустраивается по периметру будущего здания и под всеми перегородками. Именно из-за этого такой вариант конструкции предпочтителен на грунтах с повышенной несущей способностью и не пригоден для болотистой местности.

Основание отличается хорошей прочностью. На устойчивых грунтах оно может использоваться для возведения многоэтажных домов — примерно до 10–12 этажей.

Но, как правило, используется в частном домостроении, потому что как нельзя лучше подходит для дач или коттеджей с 1–3 этажами.

Различают два типа ленточных оснований — монолитные и блочные. Монолитный вариант требует создания траншеи соответствующей геометрии и засыпания ее дна песчано-щебневой «подушкой». Именно эта подушка становится базой для нижней части фундамента. После этого обустраивается опалубка, в ней создается металлический каркас, а после — все заливается бетоном.

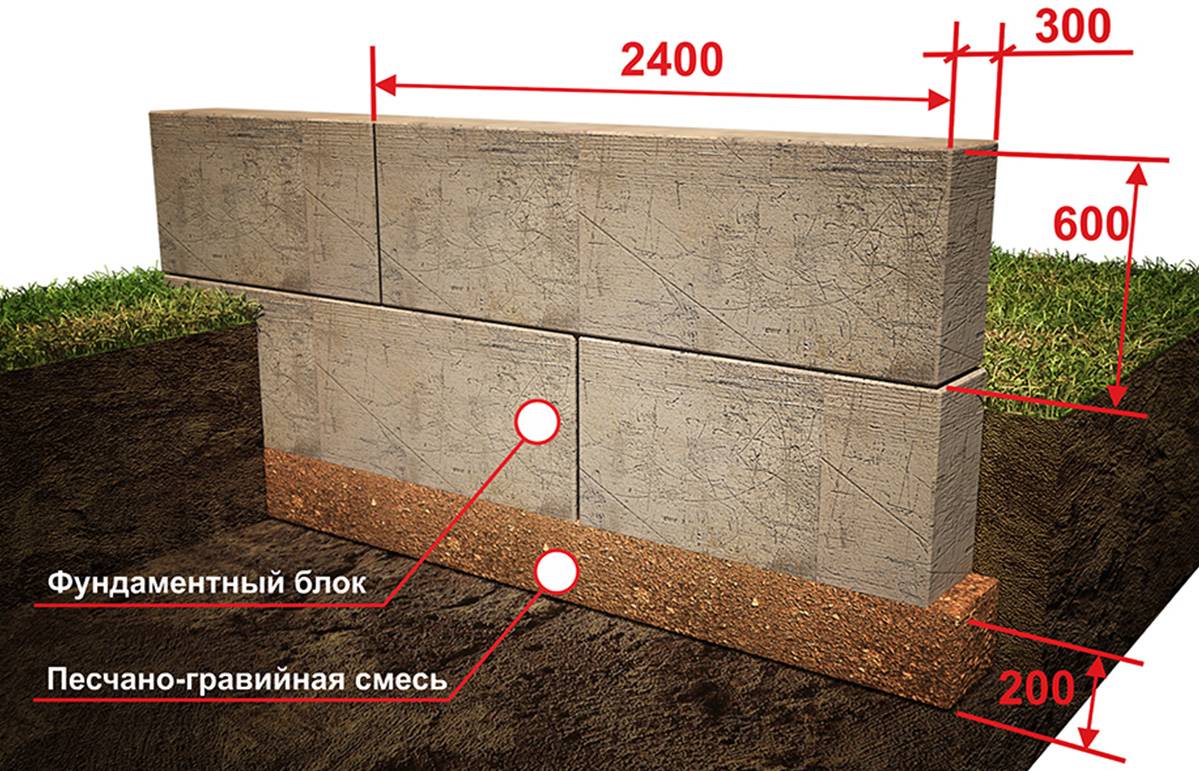

Блочная «ленточка» (как ее называют многие профессионалы) изготавливается из железобетонных изделий, которые собираются по типу конструктора. В готовую траншею укладываются необходимые элементы, которые соединяются при помощи сварки.

Разница между двумя видами ленточных фундаментов для дома заключается в несущей способности. Монолитный вариант считается более прочным, однако требует больших трудозатрат на изготовление, да и в целом достаточно материалоемкий.

Блочное основание обходится в разы дешевле, но подходит для строений с небольшим весом.

Другая классификация фундаментов ленточного типа выполняется с учетом глубины их залегания. Выделяют:

• Мелко- или незаглубленные. Основания мелкого заложения, которые чаще всего обустраиваются на песчаных или известковых грунтах для нетяжелых домов (например, каркасных или одноэтажных строений). Глубина такого основания составляет не более 50 см, иногда обустраиваются варианты без заглубления.

• Заглубленные (глубокозаглубленные). Фундаменты глубокого заложения, которые обустраиваются на пучинистых грунтах. Используются для зданий с большим весом (например, для двухэтажных кирпичных домов). Глубина такого ленточного фундамента составляет более 50 см.

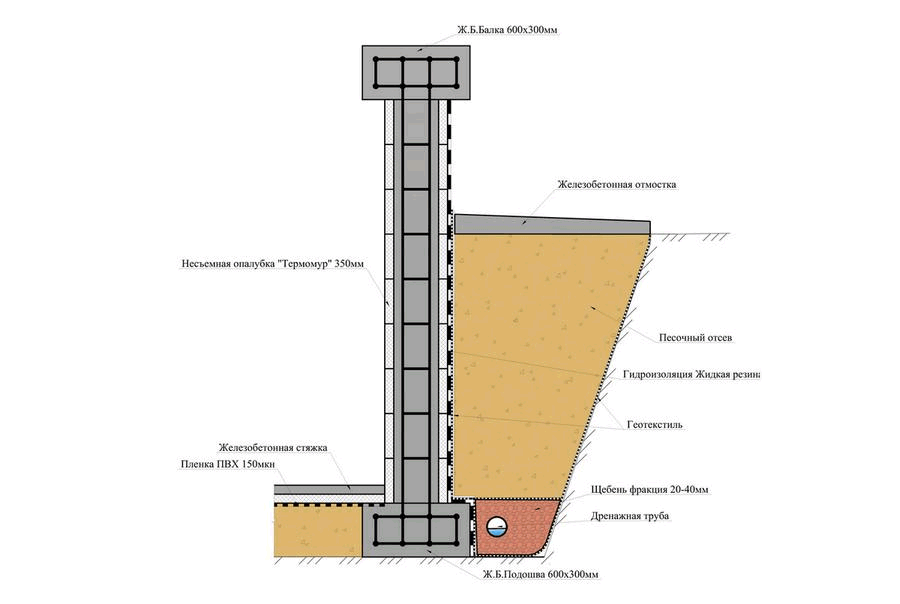

Схема строения ленточного фундамента

Преимущества и недостатки

Основание типа «ленточка» имеет ряд преимуществ перед другими фундаментами. Стоит отметить следующее:

• Высокая несущая способность. Даже мелкозаглубленные решения обладают лучшей несущей способностью, чем большинство существующих типов оснований.

• Равномерные нагрузки. Несущая нагрузка от здания на грунтовое основание равномерно распределяются по всему периметру, что позволяет избежать проседания дома, трещин в фундаменте и т. д.

• Различная глубина заложения. Можно подобрать оптимальные параметры, учитывающие особенности грунта и конкретные условия.

• Долговечность. При качественном выполнении тепло- и гидроизоляционных работ удается достичь высокой прочности всей конструкции и предотвратить разрушение фундамента из-за веса здания.

• Простая технология обустройства. Методика возведения основания достаточно простая, поэтому практически всегда проходит без нарушений.

Но стоит понимать, что устройство ленточного фундамента потребует больших вложений, поэтому может быть нецелесообразным при возведении небольших дачных домиков или строительстве зданий для летнего отдыха. Кроме этого, такой тип основания невыгодно использовать для беседок, сараев и различных хозяйственных построек. Если говорить о других минусах «ленточки», то стоит отметить:

• Невозможность возведения на слабонесущих грунтах.

• Большое количество земляных работ для обустройства.

• Необходимость длительного «созревания» бетонного раствора после заливки.

Материалы для создания

Перед началом строительных работ потребуется грамотно рассчитать нагрузки на фундамент, чтобы подобрать необходимый вариант конструкции. Также дополнительное внимание стоит уделить закупке необходимых материалов. При обустройстве фундамента потребуется следующее:

• Гидроизоляционные составы для обработки поверхностей.

• Железная арматура для каркаса.

• Обрезная доска для создания опалубки.

• Песок и щебень для обустройства подушки.

• Бетонный раствор для ленты.

Расчет материалов для ленточного фундамента производится с учетом периметра дома и количества внутренних перегородок. Важно подобрать подходящие материалы для тепло- и гидроизоляции основания, чтобы предотвратить его размывание.

Есть ряд нормативных и технических документов, которые контролируют выбор материалов для ленточного фундамента. В частности, в них указаны допустимые виды бетонных блоков, бетона и арматуры. В том числе, есть конкретные размеры элементов.

При расчетах фундамента учитывается не только глубина заглубления, но и высота надземной части конструкции. Рекомендуется принимать ее равной ширине, умноженной на 4. Также следует помнить о том, что надземная часть по своей высоте не должна быть больше подземной.

Ширина ленты напрямую зависит от несущих способностей грунта. Именно за счет изменения ширины можно добиться оптимального распределения нагрузок на основание. В соответствии с нормативами ширина должна составлять не более 70% показателя несущей способности грунта на единицу его площади.

Где использовать ленточное основание

Мы уже отметили, что ленточный фундамент может быть обустроен на различных грунтах. Но эксперты советуют использовать такой вариант основания на почвах с так называемой средней плотностью. К ним относится сланец, известняк, песчаник и т. д. Если на участке преобладает «плывущий» грунт (особенно, в заболоченных районах), то скорее всего придется подобрать другой тип фундамента.

Хорошо для «ленточки» подходят скальные и песчаные типы грунта. Они отличаются повышенной несущей способностью и обеспечивают правильный дренаж. Благодаря этому основание не деформируется и разрушается.

Допустимо возведение ленточного фундамента на глинистой почве. Однако в большинстве случаев потребуется создание песчаной прослойки, так как глина считается пучинистым грунтом. Без слоя песка в зимний период будет происходить пучение грунта, что в конечном счете приведет к повреждению основания. Кроме этого, на глинистом грунте заливка ленточного фундамента выполняется с заглублением, что позволяет придать дому большую устойчивость.

Стоит помнить о том, что для некоторых грунтов такое основание просто противопоказано. Например, это касается торфяников. Несущая способность подобного грунта очень плохая, поэтому он не выдерживает даже минимальные нагрузки. В крайних случаях возможен вариант с укреплением и уплотнением грунта, но это достаточно дорогостоящая процедура.

Этапы строительства

Процессу обустройства ленточного основания должно предшествовать исследование грунта на участке. Это позволит определиться с глубиной заложения фундамента, подобрать необходимую ширину и вид конструкции.

Следующий этап — это подготовка строительной площадки. В том числе, на участке потребуется убрать мусор, деревья и кустарники, которые могут помещать строительным работам.

Строительство фундамента «ленточка» подразумевает комплекс работ, направленных на создание долговечного основания для жилого здания. Одним из важнейших этапов подготовки является разметка участка, так как именно от нее зависят эксплуатационные характеристики будущей конструкции.

На всей площади строительства снимается поверхностный слой почвы (на глубину около 300 мм). После этого при помощи деревянных колышков и шнуров выполняется разметка. После натягивания нитей обязательно производится проверка диагоналей, чтобы исключить отклонения. На следующем этапе можно приступать к выборке грунта — этот процесс выполняется вручную или при помощи спецтехники.

При строительстве ленточного фундамента большое внимание уделяется этапу обустройства дренажной системы. Именно благодаря ей удается минимизировать неблагоприятное действие грунтовых, ливневых или талых вод. Дренаж обустраивается за счет использования специальных труб, которые монтируются на глубину ниже ленты. Трубы располагаются под наклоном — обычно угол составляет 3–4 градуса в одну сторону от здания.

Создание фундаментной подушки считается одним из главных условий успешного залива ленточного фундамента. Для этого необходим песок мелкой или средней фракции и щебень, которые укладываются послойно в равных количествах.

На следующем этапе можно приступать к выставлению опалубки. Она может быть съемной или несъемной. Второй вариант применяется при строительстве незаглубленных или мелкозаглубленных оснований, создается из пенополистирола.

Но чаще всего обустраивается деревянная опалубка, которая собирается из колышков, досок или брусов. Внутрь конструкции обязательно укладывается гидроизоляционный материал, который препятствует вытеканию цементного раствора.

На этапе укладки арматуры устанавливаются специальные объемные каркасы, которые состоят из продольных прутков и поперечных стержней. После этого можно приступать к заливке бетона.

Обычно заливку фундамента выполняют непрерывно, то есть за один раз. Так как в случае частичного схватывания бетона при поэтапной заливке можно получить основание со сниженной прочностью. Специалисты рекомендуют во время заливки придерживаться нескольких правил:

• Подавать бетонный раствор лучше сразу из нескольких мест, чтобы избежать потери свойств материала во время перегонки.

• Необходимо регулировать и высоту сброса раствора — она не должна превышать 1,5–2 метров.

• Опалубка должна быть выше горизонтальной плоскости ленты.

• После завершения заливки потребуется уплотнение бетонного раствора, обычно для этого применяется глубинный вибратор.

Стоит отметить, что на этом процесс строительства основания не заканчивается. Необходимо, чтобы бетонный раствор полностью затвердел. В течение этого времени важно поддерживать определенный температурный режим. Для того чтобы избежать растрескивания фундамента, потребуется постоянно увлажнять его поверхность. Процесс увлажнения начинают примерно через 8 часов после заливки раствора. В зависимости от температуры процедуру повторяют с периодичностью от 2 до 5 часов. Например, в жару увлажнение надо делать чаще.

После затвердевания бетонного раствора требуется выполнение гидроизоляционных работ. Правильный ленточный фундамент должен быть обработан оклеечными или обмазочными материалами, которые помогут изолировать поверхность конструкции от воздействия влаги. Причем гидроизолировать нужно все поверхности (боковые и верхние).

Подведем итоги

Ленточное основание можно назвать одним из самых популярных и востребованных при загородном строительстве. Но при выборе такого фундамента важно понимать, что его устройство требует соблюдения определенной технологии. Даже использование хороших материалов не является гарантией отсутствия скрытых дефектов в фундаменте. Поэтому перед строительством взвесьте все «за» и «против» и произведите правильные расчеты, которые помогут обустроить прочный и качественный фундамент.

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Утвержденный документ А.
• Несущая способность.
• Фундамент ленточный кирпичный.
• Фундаменты зданий.
• Сваи забивные.
• Фундаменты в фундаментах.
• Насколько глубоким должен быть фундамент.
• Как спроектировать плитный фундамент.
• Подложка фундамента.
• Свайные фундаменты.
• Сплошной фундамент.
• Фундамент траншейный бутовый.
• Ступенчатый фундамент.
• Недра.
• Траншейный фундамент.
• Виды земляных работ.
• Типы кулисных фундаментов.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

• Вид история комментариев

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фонды? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0035 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может понадобиться, если грунт с подходящей несущей способностью находится глубже.

Широкий ленточный фундамент может потребоваться при мягком грунте или низкой несущей способности, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты.
