Приспособления для токарных станков расширяющие возможности
Главная / ЧПУ станок / Токарный станок / Приспособления для токарных станков расширяющие возможности
Приспособления для токарных станков, такие как, копировальные устройства, фрезерные, шлифовальные и быстро сверлильные головки, задняя бабка с револьверной головкой, приспособления для растачивания, долбления, затылования и др. значительно расширяет универсальность станка и позволяет обрабатывать на нем заготовки режущими инструментами различного вида без перестановки обрабатываемых заготовок на другие станки. Благодаря этому сокращаются затраты времени на установку, закрепление, съем и транспортирование деталей и повышается коэффициент использования станка во времени, что особенно важно для тяжелых станков.
Применение копировальных устройств позволяет выполнять с наименьшей затратой труда токарную обработку тел вращения с криволинейной образующей и ступенчатых валиков.
На рис. 1 изображено механическое копировальное приспособление для токарного станка
К. Семинского, предназначенное для обработки ступенчатых валиков, конических и фасонных поверхностей.Рис. 1. Копировальное приспособление конструкции В.К. Семинского для токарного станка
Корпус приспособления 3 устанавливают вместо резцедержателя на суппорт станка и ему сообщается продольная подача. В корпусе под углом к линии центров станка расположена скалка с резцом 2, которая под действием пружины 6 опирается призмой 4 на копир 5. Копир закреплен от осевого смещения в кронштейне, установленном на станине станка. Для возврата суппорта в исходное положение скалку с помощью эксцентрика 7 подают вперед.
Аналогично по принципу действия и приспособление для токарных станков предназначенное для обработки сферических поверхностей (рис. 2). Для крепления шаблона 1 в данном случае используется и ноль задней бабки. Если сообщить поперечным салазкам суппорта подачу, то ролик 2, закрепленный в резцедержателе, а вместе с ним и резец 3 будут копировать профиль шаблона 1.

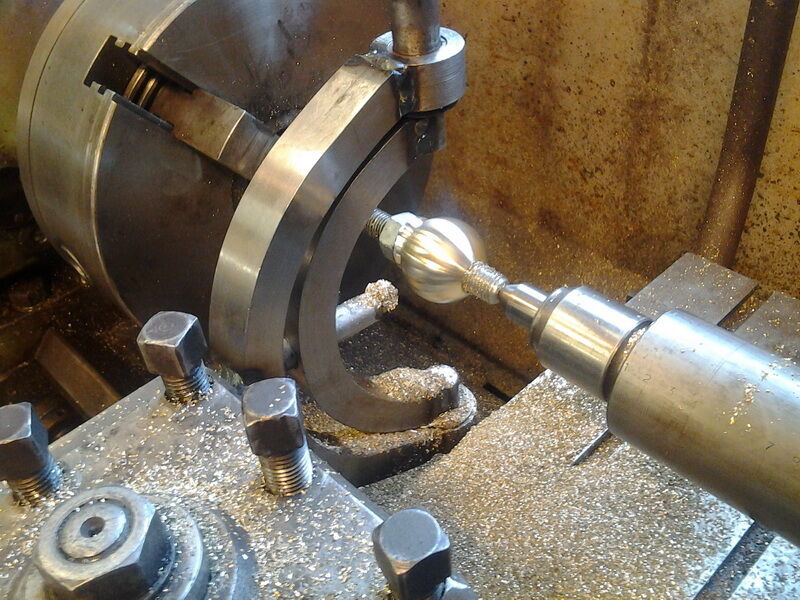

Рис. 2. Обработка сферической поверхности
Недостатки механического копирования — сложность изготовления точного и достаточно прочного копира, способного воспринимать силу резания, и его быстрый износ.
Современные токарно-винторезные станки оснащаются специальными гидро- и электрокопировальными устройствами, которые выпускаются серийно станкостроительными заводами.
На рис. 3 показана установка гидрокопировального суппорта ГС-1 конструкции завода «Красный пролетарий» на поперечных салазках суппорта станка вместо его поворотной части и резцовой каретки. К поперечным салазкам суппорта крепится кронштейн 1 с пазом, параллельным линии центров станка, в котором скользит планка 2, зафиксированная от осевого смещения роликом, который входит в поперечный паз кронштейна 4, закрепленного на станине станка. К планке 2 винтами крепится копир 5, по которому скользит палец 3 копировального суппорта.
Рис. 3. Установка гидрокопировального суппорта ГС-1 на токарно винторезном станке
Гидравлическая схема этого суппорта обеспечивает постоянство расстояния между вершиной резца и копировальным пальцем, скользящим вдоль копира, благодаря чему вершина резца повторяет профиль копира.
Электрокопировальное устройство, как еще один вид приспособления для токарных станков, состоит из электрической копировальной головки, жестко закрепленной на поперечных салазках суппорта; ее палец скользит вдоль неподвижного копира, когда всему суппорту сообщается продольная подача. В фартуке суппорта для включения, выключения и реверсирования поперечной подачи имеются специальные электромагнитные муфты. При движении каретки суппорта вдоль направляющих станины копир отклоняет щуп. Это приводит к замыканию контактов в копировальной головке и подаче сигнала на включение той электромагнитной муфты, которая сообщает поперечным салазкам подачу, восстанавливающую нейтральное положение щупа, т. е. и здесь система обеспечивает постоянство расстояния между щупом и вершиной резца.
Основным достоинством не механических систем копирования является то, что щупу, скользящему по шаблону, не приходится воспринимать силу резания. Он только подает команду исполнительному органу (гидроцилиндру или муфтам), который сообщает рабочую подачу инструменту.
Благодаря малому давлению щупа на копир и малым размерам щупа оказывается возможной обработка крутых и тонких переходов профиля на повышенных режимах, притом — по копирам, изготовленным из дешевых материалов.
Для выполнения на токарно-винторезном станке фрезерных работ может быть использовано приспособление для токарных станков, изображенное на рис. 4. Державка 1 закрепляется в резцедержателе станка. Поворотная часть приспособления 2 с направляющими может поворачиваться относительно державки и закрепляться на ней винтами 6. По направляющим поворотной части 2 с помощью ходового винта 3 перемещается каретка 5, в которой закрепляется обрабатываемая заготовка 4. Фреза закрепляется в коническом отверстий шпинделя, а установка на глубину резания и рабочая подача могут осуществляться как поперечными салазками суппорта, так и ходовым винтом приспособления.
Рис. 4. Фрезерное приспособление для токарного станка

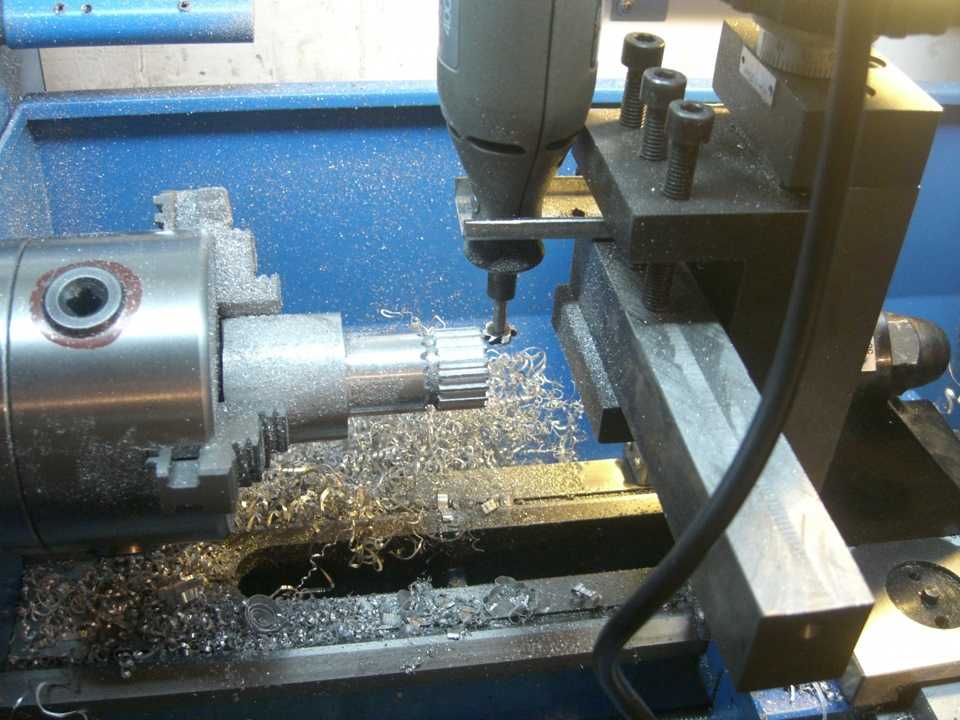

Для фрезерования зубчатых (шлицевых) валиков и нарезания зубьев колес служит приспособление для токарного станка (рис.
5), устанавливаемое вместо резцедержателя на суппорт станка. Фрезерный шпиндель с фрезой 1 получает вращение от отдельного электродвигателя 3 через ременную передачу 4 со сменными шкивами. Натяжение ремня достигается поворотом электро двигателя вокруг оси 2.
Рис. 5. Приспособление для фрезерования зубчатых колес и шлицевых валиков.
Деление заготовки для нарезания следующего шлица или зуба можно производить способом, описанным в другой статье (см. Наладка и настройка токарного станка), либо с помощью специальных делительных головок. Для наружного и внутреннего шлифования можно использовать приспособление для токарного станка, изображенное на рис. 6.
Рис. 6. Приспособление для круглого наружного и внутреннего шлифования на токарном станке
Четырехпозиционные резцедержатели, применяемые в настоящее время на токарно-винторезных станках, ограничивают число инструментов, которые одновременно можно установить на суппорте.
Сменные резцедержатели 1 имеют венцы с внутренними зубьями, которые входят во впадины шестерни. Для закрепления резцедержателя служит хомут 5, Т-образные выступы которого входят в пазы резцедержателя. С помощью эксцентриковой рукоятки 6 резцедержатель надежно скрепляется с шестерней. Для установки резца по высоте служит винт 2.
Рис. 7. Быстросменный резцедержатель токарного станка
Статьи по станкам ЧПУ
Более 1000 статей о станках и инструментах, методах обработки металлов на станках с ЧПУ.
Предыдущая статья
Следующая статья
виды, оправка для токарного станка
Как оказывается для изготовления различных деталей не достаточного только токарного станка, а необходимы всевозможные приспособы и дополнительное оборудование.
Приспособления для токарных станков предназначены для закрепления инструмента на станке или заготовки.
Содержание:
- 1 Разновидности приспособлений для станка
- 1.1 Виброопоры
- 1.2 Центры
- 1.3 Патроны
- 1.4 Кулачки
- 1.5 Кулачковые патроны
- 1.6 Дополнительные детали
- 1.6.1 Люнеты
- 1.6.2 Резцедержатели
- 1.6.3 Револьверная головка
- 1.6.4 Конусная линейка
- 2 Как подобрать нужное оборудование?
- 3 Правила использования оправок
Разновидности приспособлений для станка
Существуют различные разновидности приспособлений для токарного станка. Приспособления для токарных станков производятся в широком ассортименте. Это даёт возможность подобрать мастеру наиболее лучший вариант в соответствии с поставленной задачей.
Виброопоры
Виброопоры (они же виброизоляторы) предназначены для активной или пассивной виброизоляции разных типов станков: малых, средних или больших.
Применение виброопор поможет увеличить качество обработки деталей.
Центры
Токарные центры применяются для того, чтобы зафиксировать заготовку, которая имеет тело вращения на задней бабке токарного станка. Центр для токарного станка позволяет обрабатывать детали с высокой скоростью и при минимальном биении.
Патроны
Это приспособления для точного закрепления заготовки на станке. Благодаря использованию токарных патронов, значительно увеличивается функциональность самого станка, а также появляется возможность обрабатывать сложно профильные детали. В основном используется, чтобы закрепить заготовки для проведения металлорежущих операций.
Кулачки
Токарные кулачки могут быть:
- Прямые — нужны, чтобы зажимать заготовку с внешней стороны для вала.
- Обратные — необходимы для зажима заготовки только изнутри.
- Накладные — необходимы для крепления длинных или коротких заготовок крупных диаметров.
Обычно, токарные кулачки изготавливаются из цветных металлов и стали без термообработки.
Кулачковые патроны
Специализируются для зажима прямоугольных и цилиндрических заготовок.
- Двухкулачковые — необходимы для закрепления сложных заготовок с фасонной деталью. Двухкулачковые приспособления могут закреплять в сменных губах различные поверхности.
- Трёхкулачковые — одни из самых распространённых патронов. Они устанавливаются практически на любые токарные станки. В свою очередь, делятся на три типа:
- Спиральные.
- Реечные.
- Эксцентриковые.
Трёхкулачковые патроны оснащаются специальным приводом. Особое широкое распространение получили трёхкулачковые патроны с пневматическим приводом. Еще существует и гидропривод, но редко используется.
- Четырёхкулачковые — применяются для зажима некруглых и несимметричных заготовок. Кулачки регулируются самостоятельно и их необходимо устанавливать так, чтобы их ось совпадала с осью шпинделя. Эти патроны применяются в основном в ремонтных цехах.
Дополнительные детали
Помимо основных приспособлений для токарного станка, также стоит обратить внимание и на дополнительные детали, которые тоже могут быть необходимы мастеру.
Люнеты
Дополнительное оборудование, которое является главной опорой при обработке на токарном станке. Чаще всего нужны, чтобы не повредить заготовку и инструмент, а также, чтобы не получить травмы, вызванные биением из-за высоких оборотов станка.
Люнеты для токарного станка бывают с опорой качения (роликовые) и скольжения (кулачковые). Башмаки — специальные люнеты для шлифования колец подшипников.
Справка! Часто, при длинных заготовках, без люнета обойтись нельзя.
Резцедержатели
Резцедержатель применяется для закрепления режущего инструмента. Он гораздо упрощает работу и позволяет как можно больше расточить отверстия.
Резцедержатели бывают:
- Горизонтальные (вдоль шпинделя).
- Вертикальные (под прямым углом к шпинделю).
- Механические.
- Электромеханические.
- Гидравлические.
- С сервоприводом.
- Двухпозиционные — позволяют зафиксировать двое резцов.
- Четырёхпозиционные — позволяют зафиксировать сразу четыре резца на станке.
- Посредством клинового блока.
- VDI.
- ВМТ – закрепление в отверстии на удаленном диаметре диска.
- Простые — обладают специальной прокладкой сферической формы, которая позволяет быстро сменить резец на необходимый. Минус — крепление только на один болт. Нужно постоянно проверять степень закрепления болта и при необходимости, закручивать болт до конца.
- Поворотные — позволяют поставить сразу четыре резца. Максимально эффективен при обработке деталей сложных геометрических форм. Также существуют поворотные резцедержатели, которые несут в себе сразу 12 резцов.
- Быстросменные — нужны для минимальных временных потерь при замене резцов.
- Универсальные переходники — позволяют установить большие инструменты.
Револьверная головка
Представляет собой поворотный узел станка, в который вставляются несколько инструментов. Как правило, в револьверной головке есть индексирующий механизм, который осуществляет точную фиксацию каждого установленного инструмента при повороте.
Поворот револьверной головки и её фиксация могут производиться как автоматически, так и вручную. Одновременно с поворотом, меняются скорости главного движения и подачи.
Конусная линейка
Конусная линейка устанавливается на каретке и предназначена для обработки конических поверхностей. На каретке станка установлен специальный кронштейн, который при помощи направляющих в виде ласточкина хвоста соединен с данной линейкой. Линейку можно поворачивать вокруг пальца под необходимым углом к оси обрабатываемой детали. Для закрепления линейки используются два болта.
Как подобрать нужное оборудование?
Сначала необходимо разобраться, для каких целей нужно оборудование. Подбор оборудования должен происходить только после изучения всех плюсов и минусов оборудования.
В паспорте к оборудованию всегда есть указания на характеристики, а также особые требования по эксплуатации. Несоблюдение требований может привести к травмам персонала или порче заготовок.
Совет! Следует обращать внимание на ценовую оценку оборудования и гарантийный срок, который предоставляет производитель.
Правила использования оправок
Существует список правил для использования токарных оправок:
- Точность посадочного отверстия должна быть не ниже седьмого квалитета, а чистота поверхности не хуже Ra 1,0.
- Располагать инструмент необходимо по оси центров станка.
- Поверхность контакта токарной оправки должна быть максимальной.
- Чтобы не было деформаций и отжима инструмента в процессе резания, твёрдость материала цанги держателя не должна быть менее 44 HRС.
- Чем больше вылет оправки, тем надежнее необходимо закреплять. Категорически запрещено крепить длинные оправки с помощью поджатия винтов к цилиндрической или другой поверхности. Для установки длинномерных оправок, необходимо использовать дополнительное оборудование.
Поделиться в социальных сетях
9 Принадлежности для токарных станков, которые должны знать новички
Думаете попробовать токарную обработку по дереву? Токарные станки — это инструмент для достижения этой цели, а это означает поиск подходящих принадлежностей для токарных станков.
Вот что вам понадобится.Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
MINT IMAGES/GETTY IMAGES
Лучшие аксессуары для токарных станков
Токарная обработка дерева — это ремесло создания круглых, цилиндрических или выпуклых предметов из дерева с использованием инструмента, называемого токарным станком.
Токарные станки по дереву представляют собой стационарные настольные инструменты среднего размера, которые удерживают и вращают прямоугольные куски дерева. Пока заготовка вращается, оператор срезает с нее материал различными ручными инструментами. Рабочим нужны токарные станки для изготовления столов, ножек стульев, шпинделей, чаш, тарелок, круглых стоек и многого другого.
Если вы думаете о том, чтобы попробовать токарные работы по дереву, стоит узнать о принадлежностях для токарных станков. На рынке есть сотни приспособлений для токарных станков, некоторые из которых подходят для начинающих, а другие нет.
Это может сбивать с толку, и мы здесь, чтобы помочь. Продолжайте читать, чтобы узнать о девяти основных принадлежностях для токарных станков для начинающих токарных станков.
1 / 9
через продавца
Приводной центр
При токарной обработке дерева на токарном станке каждая заготовка устанавливается между передней бабкой (вверху) и задней бабкой (внизу) с помощью остроконечных приспособлений, называемых центрами.
Приводной центр (также известный как зубчатый центр) представляет собой острую многогранную насадку, которая вставляется в переднюю бабку. Он неглубоко вбивается в верхний конец заготовки, удерживая ее на месте для токарной обработки.
Обязательно выберите приводной центр с размером вала, соответствующим вашему токарному станку. Токарные центры поставляются с коническими валами (обычно двух размеров, MT1 и MT2) и подпружиненным концом, чтобы избежать ударов молотком по заготовке.
Купить сейчас
2 / 9
через продавца
Подвижный центр
В токарных станках по дереву задняя бабка имеет второй конический центр, называемый подвижным центром.
Этот конусообразный кусок стали содержит подшипник, который позволяет ему свободно вращаться, поддерживая нижнюю часть заготовки, когда она вращается на токарном станке.
Как и в случае с приводными центрами, обязательно выберите приводной центр с размером конического вала, который соответствует конфигурации вашего токарного станка. Также разумно начать с живого центра среднего размера диаметром конуса около двух дюймов.
Купить сейчас
3 / 9
через продавца
Платформы подручника
Как следует из названия, подручник представляет собой плоскую платформу, соединенную с центральной станиной токарного станка, где вы размещаете инструменты во время работы. Эти съемные платформы бывают различной длины, ширины и формы.
Различные платформы для токарных станков лучше подходят для различных форм проектов. Не все совместимы с каждым токарным станком, поэтому перед покупкой убедитесь, что ваш подходит. Также стоит отметить, что большинство токарных станков по дереву поставляются с одной или двумя базовыми платформами для подручников.
Купить сейчас
4 / 9
через продавца
Долото для черновой обработки
Долото для черновой обработки — это большие массивные долота с изогнутыми лезвиями, которые удаляют большое количество древесины с заготовки, приближая ее к желаемой форме.
Большинство проектов по токарной обработке начинаются с черновой выемки, так как это самый быстрый способ удалить большое количество древесины на ранних стадиях токарной обработки. Выберите черновую выемку с красивой длинной ручкой (не менее 12 дюймов), которую легко держать, чтобы вы могли наклонять ее и легко использовать рычаг.
Купить сейчас
5 / 9
через продавца
Инструмент для разделения
Инструмент для разделения похож на стамеску, но плоский и заостренный на конце.
Они делают канавки в заготовке, особенно возле каждого конца, чтобы отделить формирующийся элемент от коротких секций отходов, соединенных с передней и задней бабками.
Они также помогают сделать канавки индикатора поворота по длине заготовки, которые становятся цилиндрическими объектами, такими как ножка стула или шпиндель. С помощью штангенциркуля отрезной инструмент может вырезать эти индикаторные канавки до точного диаметра, показывая вам, сколько еще древесины нужно удалить.
Купить сейчас
6 / 9
через продавца
Чашеобразный долото
Чашеобразный долото — это традиционно большое долото с изогнутыми краями и закругленными концами. Они в основном предназначены для прокатки и формирования внутренних и внешних изгибов на круглых изделиях, таких как чаши, во время торцевой токарной обработки (т. е. удаление древесины сверху или снизу заготовки, а не сбоку).
Выбирая свой первый долбеж для чаши, выберите его с шириной лезвия около 1/2 дюйма и эллиптическим концом лезвия.
Эта функция позволяет использовать инструмент в более широком диапазоне ситуаций формирования кривой.
Купить сейчас
7 / 9
через продавца
Долото для шпинделя
Долото для шпинделя с криволинейными и закругленными краями, как чашеобразные, долото для шпинделя представляет собой меньшую и более тонкую версию. Они предназначены для обработки мелких деталей ножек стульев и столов, шпинделей и других длинных цилиндрических деталей.
Подобно чашеобразным бороздам, они могут создавать различные эффекты в зависимости от давления и угла наклона лезвия. Как и в случае со всеми принадлежностями для токарных станков, выберите одну из них с длинной ручкой (не менее 12 дюймов), которую легко и удобно держать в руке.
Купить сейчас
8 / 9
через продавца
Токарные штангенциркули
Токарные штангенциркули типа щипцов точно измеряют толщину объектов, которые невозможно измерить напрямую с помощью линейки или рулетки.
Подобно плоскогубцам с тонкими губками, штангенциркуль можно аккуратно зажать с любой стороны цилиндрического токарного изделия для точного считывания его толщины. Это очень важно при точных работах, например, при повороте деталей стула или стола. Обязательно выбирайте суппорты, которые могут удерживать свое положение при заданной толщине.
Купить сейчас
9 / 9
через продавца
Лицевая пластина
Лицевые пластины представляют собой круглые центральные приспособления, которые вставляются в переднюю бабку. Предназначенные для торцевой токарной обработки, они оснащены центральным валом, который входит в отверстие, просверленное в середине заготовки. Некоторые планшайбы также имеют отверстия для дополнительных винтов, еще более надежно удерживающих ее на заготовке.
Лицевые пластины обычно используются для поворота чаш или других предметов, где монтажные отверстия в конечном итоге будут удалены.
Купить сейчас
Первоначально опубликовано: 28 октября 2022 г.
Роберт Максвелл
Роберт Максвелл — писатель, видеооператор, фотограф и онлайн-тренер по силовым упражнениям из Северного Онтарио, Канада. Он вырос в сельской самодостаточной усадьбе, где научился строить свой собственный дом с нуля, самостоятельно ремонтировать автомобили и работать с деревом, камнем и металлом, чтобы найти практические решения многих повседневных проблем своими руками. .
Рекомендуемые аксессуары для токарных станков — Turn A Wood Bowl
Для токарного станка нужно много вещей, которые не обязательно вписываются в красивые аккуратные категории. Я назову эти предметы аксессуарами для токарных станков.
Взгляните на этот список и подумайте о проектах, которые вы создаете на своем токарном станке. Вероятно, было время, когда вы обращались, и вам нужна была особая часть, чтобы выполнить задачу. Именно для этого и создана эта страница.
Надеюсь, вы заранее обнаружите приспособление для токарного станка, необходимое для выполнения конкретной задачи, и все будет готово.
Если нет, этот список будет здесь для вас.
Ниже приведен мой список рекомендуемых принадлежностей для токарных станков. Я включил ссылки на Amazon, чтобы вы могли проверить текущую цену и доступность.
Подвижные центры
Подвижные центры крепятся к задней бабке и имеют подшипники, которые свободно вращаются при вращении станка. Подвижные центры используются для надежной фиксации заготовки чаши во время поворота и могут обеспечить дополнительную поддержку и стабильность.
В качестве основного живого центра я использую Robust Live Center с конусом Морзе №2 или MT2. Для Robust Live Center также доступен набор центральных конусов, который включает два конуса разного размера. Они отлично подходят для обработки тонких отверстий чаш и полых форм.
Я также использую Hurricane 60° Cone Live Center MT2. Этот же вращающийся центр также доступен в модели с конусом Морзе № 1, если у вас задняя бабка токарного станка MT1.
Приводные центры
Приводные центры, в отличие от приводных центров, не имеют подшипников, а закреплены и не вращаются свободно.
Приводной центр, иногда также называемый мертвой точкой, обычно помещается в полость конуса Морзе передней бабки, и трение удерживает его на месте. Выбивной стержень токарного станка используется для отделения приводных центров от передней бабки.
Для крепления заготовок чаши к токарному станку я использую четырехзубый приводной центр, чтобы обеспечить хороший захват заготовки чаши. Набор центров привода токарного станка удобно иметь под рукой, потому что он позволяет использовать несколько различных вариантов крепления детали к токарному станку.
Этот более широкий приводной центр очень хорошо подходит для больших заготовок чаш. Причина, по которой я иногда использую этот центр с четырьмя зубцами вместо лицевой панели, заключается в том, что он дает мне возможность вносить тонкие коррективы в ориентацию заготовки чаши на токарном станке по мере того, как она принимает форму. Более широкая шпора хорошо держится на зеленой древесине.
Адаптеры
Когда я впервые начал точить, я понятия не имел, какой размер резьбы используется для планшайб и патронов.
Мне было интересно, делают ли конкретные производители свое оборудование определенного размера и подходит ли оно для всех токарных станков. Откуда вы знаете?
Существует несколько стандартных размеров шпинделя передней бабки. Узнайте больше об идентификации деталей токарного станка, прочитав эту статью.
К счастью, это не так сложно, как казалось сначала. Разве это не относится ко многим вещам?
Если вы начнете с настольного токарного станка со шпинделем передней бабки диаметром 1 дюйм и числом резьб 8, а затем купите токарный станок с другим диаметром и числом резьб передней бабки, все будет в порядке. Вы можете просто использовать адаптер для размещения вашего оборудования.
Нет необходимости отказываться от старого снаряжения из-за обновления. Посмотрите на следующую таблицу адаптеров и выберите то, что вам нужно.
Если аксессуар не сидит полностью ровно, используйте пластиковую шайбу, чтобы заполнить пространство. Без шайбы заготовка чаши будет вибрировать и вызывать проблемы.
| Headstock Spindle | Accessory Size | Link |
|---|---|---|
| 1 1/4″ x 8 TPI | 1″ x 8 TPI | Click Here |
| 5/8″ 8 TPI | 1″ x 8 TPI | Click Here |
| 1″ x 12 TPI | 1″ x 8 TPI | Click Here |
| M33 x 3.5 | 1″ x 8 TPI | Click Here |
| 3/4″ x 10 шагов на дюйм | 1″ x 8 TPI | Click Here |
| 1 1/2″ x 8 TPI | 1″ x 8 TPI | Click Here |
Tool Rests
In В дополнение к прямому упору с закаленным верхним краем, который поставлялся с моим токарным станком, я использую 12-дюймовый внешний изогнутый упор для инструмента и 12-дюймовый внутренний изогнутый упор для инструмента.
Оба этих упора для инструментов имеют стойку диаметром один дюйм. Для опорных стоек диаметром 5/8″ взгляните на эту большую опору чаши 8,5″.
Измерьте диаметр отверстия стойки подручника. Убедитесь, что вы заказываете диаметр штифта, который лучше всего подходит. Все эти подручники имеют верхнюю кромку из закаленной стали и редко, если вообще когда-либо, требуют обслуживания или заточки.
- Прочная 12-дюймовая широкая удобная подставка для инструмента — диаметр стойки 1 дюйм
- Прочная 12-дюймовая изогнутая подставка для инструмента с внутренней стороны — диаметр стойки 1 дюйм
- Прочная 14-дюймовая большая изогнутая подставка для инструмента «J» — диаметр стойки 1 дюйм ″ Внешняя изогнутая опора для инструмента – диаметр стойки 1″
- Прочная 12-дюймовая подставка для токарного мини-инструмента — диаметр стойки 5/8″
- Прочная 9-дюймовая J-образная изогнутая подставка для токарного станка — диаметр стойки 5/8″
Опора для французского загиба
Это изогнутая инструментальный упор я использую с токарным станком Jet 1221VS.
Поддержка инструмента French Curl дает мне хороший доступ к внутренней части чаши. Изгиб позволяет моему наконечнику долото максимально приблизиться к поверхности чаши, что дает мне стабильный, контролируемый и гладкий срез.
Удлинитель задней бабки
Бывают случаи, когда вам нужно немного увеличить досягаемость задней бабки. Это удлинение задней бабки от MT2 до MT2 (конус Морзе 2) — это то, что нужно, когда заготовка чаши заполняет зону поворота токарного станка, и вам нужно немного сместить банджо. Я также использую удлинитель задней бабки от MT2 до MT2, чтобы дотянуться до центра чаши и поддерживать ее, пока я вырезаю несколько заготовок чаши.
Патрон Jacob
Патрон Jacob или сверлильный патрон — это приспособление для токарного станка по дереву, которое можно установить как на переднюю, так и на заднюю бабку. Jacob Chuck имеет соединение с конусом Морзе и просто скользит на месте. Выбивной стержень выбьет патрон из передней бабки.
Патрон Джейкоба обычно используется для крепления сверла.
Одной из целей установки сверла является удаление керна из исходного центрального материала на заготовке торцевой чаши.
Лампа для токарного станка
Качественный и регулируемый свет очень важен при точении чаш, как на этапе точения, так и на этапе чистовой обработки. Для получения более подробной информации о токарных светильниках см. эту статью.
На своем токарном станке я использую лампу Moffatt с гибким кронштейном, которая крепится к кронштейну моего станка. Эту лампу легко перемещать и устанавливать в любом месте. Также доступна другая версия лампы Моффата с винтовым зажимом для удобства монтажа. Moffat as предлагает лампу с двумя монтажными отверстиями, чтобы ее можно было прикрепить к светильнику, подставке или любой другой поверхности, к которой можно прикрутить два болта.
Я рекомендую лампы Моффата по нескольким причинам, но главным образом прочный гибкий кронштейн удерживает лампу на месте, не вибрирует и не раскачивается при повороте.
- Лампа Моффата на гибком кронштейне с креплением на столбе или быстроразъемном креплении
- Лампа Моффата на гибком кронштейне с креплением на С-образном зажиме
- Лампа Моффата на гибком кронштейне с прямым креплением на винтах/болтах
- Лампа Моффата на гибком кронштейне с магнитным креплением
Станция для заточки Я использую настольную светодиодную лампу с магнитным основанием для правильного освещения рабочего места. Этот свет имеет решающее значение для определения правильности заточки инструмента. Эта лампа с магнитным креплением также идеально подходит для небольших настольных токарных станков.
Если установка лампы непосредственно на токарный станок не идеальна, попробуйте использовать эту гибкую напольную лампу для освещения рабочей зоны. Эти яркие лампы можно свободно перемещать и очень хорошо освещать определенные области.
Штангенциркули
В процессе изготовления чаш рекомендуется часто проверять толщину стенок.
Сначала лучше всего измерить эту толщину пальцами. Как только чаша станет слишком глубокой, и пальцы не дотянутся, тогда в дело вступают хорошие штангенциркули.
У меня есть несколько разных штангенциркулей, которые я использую в процессе изготовления чаши. Простые штангенциркули типа Large Pincher делают свою работу каждый раз.
Чем больше чаш я делаю, тем больше вариантов суппортов мне нужно. Этот набор штангенциркулей из трех частей — фантастический универсальный способ охватить множество различных стилей, форм и размеров чаш. Я использую один из этих трех или несколько из них почти каждый раз, когда переворачиваю миску.
Тонкие пропилы
Когда нужно удалить шипы или отрезать более крупные токарные детали, идеально подойдет пила с тонким пропилом. Мне нравится моя японская ручная пила. Мелкое количество зубьев и тонкая, но жесткая сталь режут так гладко и точно. Каждый раз, когда я использую эту пилу, я хочу изучить детализированные японские столярные изделия.
Ха! Я пока сосредоточусь на точении деревянных чаш. Эта тяговая пила быстро и безопасно удаляет шипы или деревянные соединения без особых усилий.
Измерения
Часто я проверяю угол скоса долбяков чаши, чтобы убедиться, что угол не отклоняется от желаемого. Для выполнения этой задачи я использую простой металлический регулируемый угломер. Преимущество этого транспортира в том, что в середине есть фиксатор винта с накатанной головкой. Я могу зафиксировать желаемый угол и посмотреть, совпадает ли скос моей чаши.
Если вы предпочитаете что-то более цифровое или если вам сложно читать на ручном транспортире, попробуйте этот крутой цифровой транспортир. Просто установите угол, соответствующий углу скоса долота чаши, и показания угла появятся как по волшебству.
Разметка
Разметка размеров и расположения шипов и пазов — важная задача, требующая точности. Для этой важной работы я использую высококачественный делитель. После установки надлежащего размера патрона делитель можно использовать снова и снова для четкой и точной маркировки дна чаши.
Если вы предпочитаете более экономичную версию этих разделителей, попробуйте этот аналогичный разделитель.
Небольшой совет о размерах делителя и патрона. У меня три кулачка разного размера. На задней части моего верстака, сделанного из дерева, я сделал небольшой калибр с четырьмя отверстиями. Левое отверстие — постоянное, а остальные три — размеры каждого из моих патронов. Так что, если мне нужно сделать разметку для патрона среднего размера, я помещаю левую ножку делителя в крайнее левое отверстие и регулирую до тех пор, пока правая ножка не совпадет со средним отверстием. Узнайте больше об изготовлении шипов и пазов.
Другим вариантом вместо рисования является использование этого шаблона с четкими кругами. Этот круговой шаблон хорошо подходит для плоских заготовок чаши и позволяет вам точно увидеть, как получить максимальную отдачу от каждого куска дерева.
Техническое обслуживание токарного станка
Техническое обслуживание токарного станка очень важно, и им легко пренебречь.
