Самый лучший проект печи из кирпича для дома

Главная / Самый лучший проект печи из кирпича для дома

В этой статье я расскажу как скачать бесплатно проект печи из кирпича для дома. Печь из этого проекта мы уже неоднократно выкладывали своим заказчикам. И вот я решил прорисовать проект этой печи подробно. Я постарался вложить весь свой опыт и знания. Я максимально его упростил для кладки своими руками, чтобы было меньше «пильни» кирпича. Попытался подобрать самые доступные материалы, но не в ущерб надежности и качеству кладки.

Условно печь из этого проекта я называю «МЕЧТА». Она простая, компактная, красивая и мощная для своих размеров. Тем не менее это современная печь, выполнена в соответствии с современными представлениями о колпаковых печах. Проект выполнен в программе 3D-skethup, формат файла .skp.

Содержание:

Кому подойдет такой проект печи из кирпича для дома?

Проект это печи универсален. Он не занимает большой площади. Подойдет в большинство небольших домов для печного отопления. При этом такую печь можно поставить как дополнительное отопление. Для интерьерного решения в дом с газовым отоплением — при условии что Вы ценитель печей. Ставите в нее стеклянную дверцу — и у вас небольшая каминопечь!

Подойдет ли такой проект в Ваш дом или нет — сложно сказать без детального расчета. Наверняка, если дом не слишком сложен. Точнее сказать если его объемно-планировочное решение не усложнено. Что это значит? Нет большой коридорности, нет удаленных спален. А так же общая площадь не слишком большая — от 50 до 80 кв. м. В таком случае, можно уже спокойнее сказать что печь Вам подойдет. Но, как и всегда, при условии что дом — фундамент, стены. полы, перекрытия и крыша, — хорошо утеплены.

Надо сказать что проект такой печи в разных модификациях реализован нами неоднократно. А именно такую печь мы выложили совсем недавно, она на фото справа. и на видео снизу.


Что делать если в проекте лично для Вас чего-то не хватает?

Что Вам может не хватить в таком проекте? Ну, во первых, может Вам нужно встроить в такой проект хлебную камеру. Очень хорошо она может туда «встать», но в моем файле skethup, к сожалению, оной не прорисовано… Это был бы уже другой проект. при встраивании хлебной камеры нужно совершенно по-другому прорисовывать шамотное ядро такой печи.

При большом желании, Вы можете сами сориентироваться в процессе кладки — как это сделать. Но в любом случае. если Вам нужна другая печь — свяжитесь с нами по e[mail: [email protected], постараемся помочь — Вы можете заказать индивидуальный проект или выбрать из доступных.

Так же, возможно Вы бы хотели чтобы дверка топочная была посередине, но в таком случае печь надо делать шире минимум на кирпич (25 см). Конечно же такая печь уже будет совершенно другая. Проект такой печи и сложнее и мощнее и больше…

Для наглядности я могу показать модификации такого проекта с хлебной камерой:

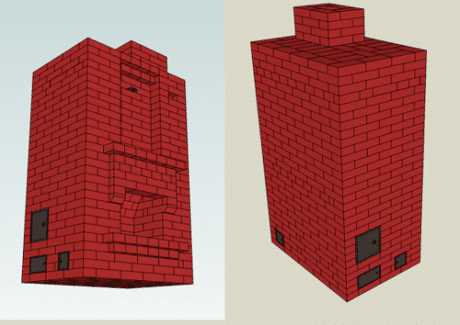

Как скачать проект печи, как его посмотреть? Работа в программе 3D-sketchup.

Вместе с проектом мы высылаем Вам типовой минимальный сметный расчет. А так же даем ссылку на скачивание программы, где можно посмотреть такой проект. Рекомендуем пользоваться Sketchup 2016. Программа выглядит вот таким образом:

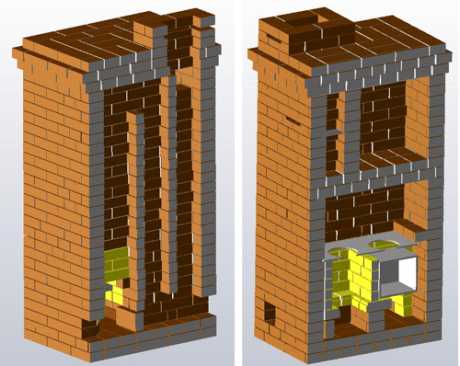

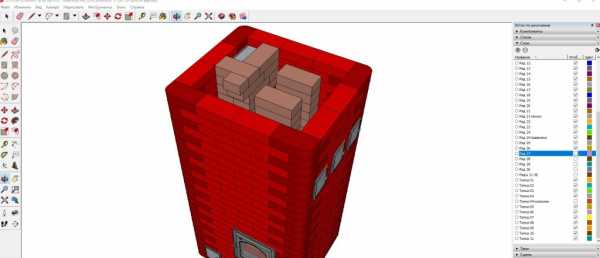

На фото справа Вы видите инструмент «слои», без которого просматривать проект будет проблематично. Убирая галочки начиная с верхних слоев можно просматривать каждый ряд отдельно.

Настраивать вид можно с помощью инструмента «Вращение», включить его можно одной клавишей «О» (латинская раскладка). Перетаскивать каждый отдельный кирпич легко с помощью инструмента «Перемещение» — клавиша «М». Так же пригодится и «рулетка», ее найдете сверху на панели инструментов или по клавише «Т».

Это основное что нужно знать для изучения проекта в программе google sketchup.

Как скачать проект:

Чтобы получить проект — введите свой e-mail  в поле ввода ниже и нажмите кнопку, не забудьте активировать подписку, чтобы письмо со ссылкой не попало в «спам» и гарантированно дошло до Вас.
После скачивания проекта Вы можете изучать его, делать скриншоты тех ракурсов, которые необходимы для кадки в данный момент, либо взять программу с собой на стройку.

Какие еще бывают проекты кирпичных печей для дома.

На самом деле в индивидуальном проектировании печей очень много возможностей, хотя и есть определенные распространенные варианты. Вот какие бывают проекты, просто для примера:

Чуть подробнее про разновидности печей можете узнать из нашей статьи «Печь из кирпича для дома от А до Я от эксперта» (ссылка откроется в новом окне). Важно понять какую именно печь Вам нужно и подобрать подходящий проект для кладки.

Как выложить печь по этому проекту самостоятельно? Советы и помощь.

Кроме того что мы даем проект печи, Вы имеете возможность воспользоваться нашими дополнительными возможностями и упростить себе процесс кладки. Для начала Вы можете пройти на страничку наших КУРСОВ ПО ПЕЧНОЙ КЛАДКЕ (ссылка откроется в новом окне). Там уже доступны бесплатные уроки для подготовки к печной кладке.

Полный курс КЛАДКА ПЕЧИ №1 построен на кладке именно этой печи, которая в проекте.

К тому же Вы можете подписаться на наш канал Youtube, часть уроков на канале отсутствуют на вышеописанных страницах курсов.

Так же мы периодически публикуем полезные материалы для своих подписчиков, если Вы уже скачали наш проект — то не пропустите эти материалы.

Возьмите сметный расчет и внимательно просмотрите первые 13 уроков видеокурса. Это позволит Вам в кратчайшие сроки подготовится к кладке печи. Модуль №1 — Подготовка к кладке печи. Модуль №2 — Начало кладки печи. Модули достаточно информативные и для начала это неплохое подспорье. Если же Вам интересен полный курс — проходите по ссылке КЛАДКА ПЕЧИ №1

Вот небольшое видео по возможностям кладки этой печи у меня в блоге.

На этом пока все. Удачной кладки!

domspechkoy.ru

Бесплатные проекты кирпичных печей для дома и дачи своими руками

Существует так много толковых интернет-ресурсов и печатных изданий, посвященных печному делу и бесплатно предлагающих готовые проекты печей, что кажется маловероятным, что кому-то взбредет в голову разрабатывать свой, собственный проект с нуля.

В основном этим «грешат» печники с инженерным образованием, которые знают принцип действия различных печных моделей в мельчайших подробностях. Но никто не запретит вам попробовать себя в роли изобретателя и разработать свою, собственную схему.

Макеты и программы помощники

Печникам, которые хотят самостоятельно разрабатывать проекты кирпичных печей для дома или дачи, можно посоветовать использовать компьютерные программы, с помощью которых можно сделать 3-мерный проект и тщательно рассмотреть его со всех сторон, чтобы найти и исправить недочеты.

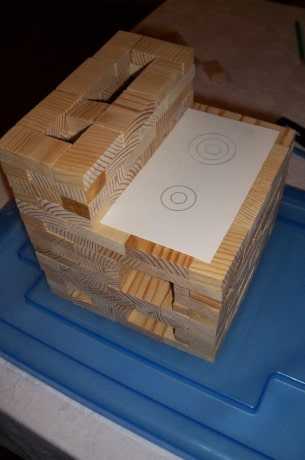

Когда проект готов, не пожалейте времени изготовить печь в миниатюре. Для чего это нужно?

  • Во-первых, уменьшенный макет позволяет еще раз перепроверить все на наличие ошибок.
  • Во-вторых, такие макеты удобно демонстрировать потенциальным заказчикам (это в том случае, если вы планируете превратить кладку печей в свой личный бизнес). Согласитесь, клиент быстрее заплатит заявленную цену, если будет четко представлять, какой продукт поучит по результату работы.

Кирпичики для мини-макета делаются из дерева либо плотного полистирола. Размер стройматериала: 13х24х50 мм.

Выбираем конструкцию печи для нашего проекта


Чтобы ваша печь была максимально эффективной, обратите внимание на следующие моменты…

  • Габариты
    . Определяя нужные размеры, помните, что боковые стенки отдают гораздо больше тепла, чем передняя и задняя. Не стоит выбирать массивные модели (например, русскую печь) для небольших по площади помещений. Во-первых, это будет смотреться нелепо. Во-вторых, чтобы протопить такую печь, потребуется очень много топлива.
  • Расположение. Принимая во внимание размер всех стенок, подумайте, как расположить печь так, чтобы она обогревала не только одну комнату, но, возможно, еще и смежные. Если это отопительно-варочная модель, то варочную поверхность разворачивают в сторону кухни, а тело самой печи выводят в жилое помещение. Также конструкции, которые выполняют только отопительную функцию зачастую располагают на стыке 3-х или даже 4-х комнат так, чтобы стены печи являлись одновременно и перегородками.
  • Форма. По форме печки могут быть квадратными, прямоугольными, Т-образными, а также с функциональными выступами в виде лежанки или варочной поверхности. Заранее продумайте, какие задачи будет выполнять ваша печь, и уже от этого «пляшите» с выбором формы.
  • Теплоотдача. Возводя печь своими руками, просчитайте, какую теплоотдачу она должна иметь, чтобы справляться с обогревом помещений. Требуемая теплоотдача печи зависит не только от площади комнаты, но также и от ее расположения. Например, для обогрева прихожей требуется печка с большей поверхностью, чем для поддержания тепла в комнатах с одним или двумя внешними углами (при равной площади). А для того чтобы комфортная температура установилась в такой же по размеру жилой комнате, не имеющей внешних углов, достаточно будет самой небольшой отопительной модели.
  • Утепленность здания. Эффективность отопительного прибора, а точнее, эффект от его работы, зависит еще и от того, насколько добросовестно была проведена работа по утеплению дома. Если стены, пол, потолок и окна не допускают больших теплопотерь, то даже относительно небольшой печки будет достаточно для создания комфортных условий проживания. Но если по дому в прямом смысле слова гуляет ветер, вас не спасет даже самая массивная печная конструкция.

Когда плясать нужно от печки, а не от дома


А еще стоит понимать, что в идеале планировка дома должна быть подстроена под печь, а не наоборот. В принципе, планировку не так сложно изменить при необходимости. Разумеется, это касается только перегородок, а несущие стены трогать ни в коем случае нельзя.

Планировка дома

Отрисуйте планировку дома (или этажей дома) и укажите на ней все отапливаемые контуры, площадью до 60 м2. Стоит понимать, что каждый контур должен отапливаться отдельно. Но при этом контур не одно и то же, что и комната.

Так, например, в один контур может входить и 2 и 4 помещения, в каждом из которых находится хотя бы одна стена печи. Лучше всего располагать отопительное приспособление по центру контура. В двухэтажных коттеджах, лестницы должны находиться вне тепловых зон, но сама лестничная клетка может быть на ваше усмотрение или холодной, или отапливаемой.

Если в доме вы планируете проживать не постоянно, а лишь время от времени имейте в виду, что вам нужна такая печь, которая способна прогреть помещение за 6-8 часов. Но помните, что прогреть холодную комнату гораздо сложнее, чем поддерживать в ней постоянную температуру.

Расчеты теплопотери

Расчетные теплопотери обязательно должны компенсироваться мощностью печи

при условии, что топка будет проводиться дважды в сутки. Действительно эффективная отопительная система должна работать в обширной тепловой мощности, то есть при очень широком диапазоне наружных температур. К сожалению, приходится констатировать, что КПД современных отопительных систем во многом зависит от мощности, при которой она работает. То есть чем меньше степени ее использования, тем меньше коэффициент полезного действия и в то же время тем больше расход топлива.

Например: если у вас печь мощностью 12 кВт с КПД около 75%, но вы эксплуатируете ее только на четверть ее возможного потенциала (на 3 кВт), то ее КПД будет чуть меньше 20%, а топливный расход при этом увеличивается в 5 раз в сравнении с расчетами, проведенными в теории.

В наших климатических условиях максимальная мощность печи требуется в течение очень непродолжительного времени. В этот период она протапливается дважды в день и работает с максимальным КПД. Половина мощности требуется также относительно недолго – всего 1/3 или даже ¼ часть отопительного сезона. В этот период времени система протапливается, как правило, единожды в сутки, но также с предельно высоким КПД. Все оставшееся время – это работа с мощностью не более ¼ от максимальной, чтобы просто поддерживать нужную температуру.

Выводы

Из всего этого следует, что нет смысла принимать печную систему большей мощности, чем этого требуют расчеты. Также нерационально принимать печку из расчета покрытия потерь тепла одного контура за одно протапливание в сутки. Кстати, при возведении печной системы меньшей мощности, чем гласят расчеты, вы будете перетапливать печь, и это приведет к ее быстрому выходу из строя.

Почти уникальный проект кирпичной печи

На самом деле, самостоятельная разработка проекта печи – это не всегда разработка конструкции с «нуля». Дело в том, что найти схему, которая бы устраивала вас на 100%, довольно сложно. Вот и приходится вносить свои коррективы в уже имеющиеся чертежи.

Но помните, что даже после незначительных, на ваш взгляд, изменений, безопасность печной конструкции ставится под сомнение. Поэтому рекомендуется ваши разработки согласовать с опытным специалистом.

Вот лишь основные моменты, которые под силу изменить даже начинающему печнику: размеры, высота, наличие/ отсутствие камина и т.д. Кроме того, если вы неплохо разбираетесь в кладке печей, вы сходу будете все допущенные по невнимательности ошибки в порядовках. И в этом случае изменения к проекту носить не просто можно, а даже нужно.

Рекомендуем вам просмотреть видео «Процесс создания проекта отопительной печи 3х5»

pechinfo.ru

схемы популярных моделей и советы по выбору проекта

Содержание статьи:

Готовые проекты печей из кирпича, разработанные профессионалами печниками и проверенные ими же на практике, сводят к минимуму возможные ошибки во время кладки. Чертежи и порядовые схемы, прилагаемые к проектам, помогают понять внутреннее устройство печи, строение топки, дымооборотных каналов, трубы и другие тонкости строительства. Чтобы ориентироваться в схематических изображениях, нужно немного – разобраться с обозначениями и принципами кладки.

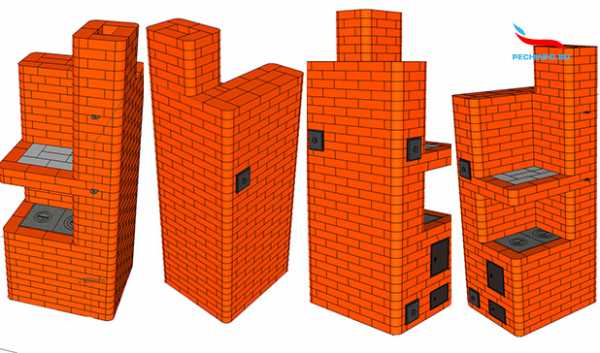

Проекты эффективных печей для дома и дачи

На первый взгляд количество моделей печей кажется огромным, но профессионалы быстро раскладывают их по полочкам. Ниже представлены наиболее популярные базовые модели. Как правило, на эскизах несложно отличить, где использованы целые кирпичи, а где – половинки, а также определить способ кладки. Новичкам рекомендуется изготовить миниатюрный макет по выбранной схеме, а уже потом переходить к закупке материалов и строительству.

Макет из деревянных элементов

Отопительно-варочная печь «шведка»

«Шведка» – компактная отопительно-варочная печь, способная при небольших размерах справиться с отоплением помещения 20-35 квадратных метров. Конструкция модели позволяет располагать ее в двух смежных помещениях, обращая основную часть с топкой и варочной плитой в сторону кухни-столовой, а заднюю стенку – в спальню. Благодаря расположению основных дымооборотных каналов в задней части печки, в жилой комнате удается обеспечить эффективное отопление.

На основе «шведки» создано много модификаций, в том числе есть проекты печей для дома с лежанками и печи для отопления двухэтажных домов. Современные печники внедрили в конструкцию водогрейный короб, хлебную камеру, ниши с полочками для сушки плодов и обуви. При всей функциональности и высокой эффективности «шведка» очень экономична в плане расхода топлива и сравнительно проста в строительстве.

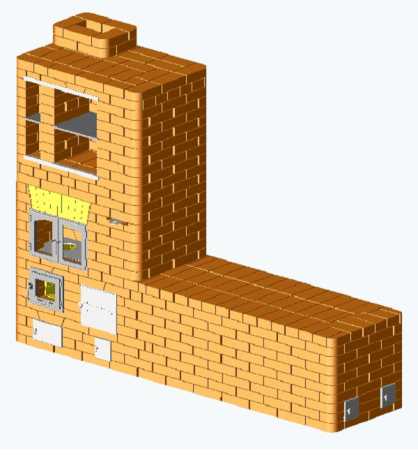

Компактная «шведка» в разрезе

Отопительно-варочная печь с лежанкой по типу «шведки»

Небольшая печь для дачного дома (89*63*189 см)

Компактная «голландка»: классика и современность

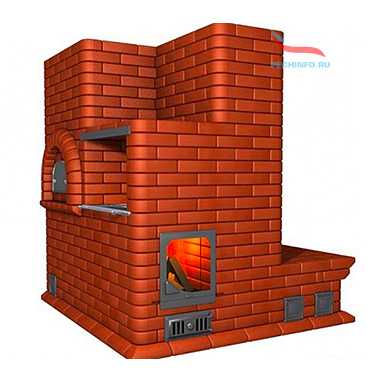

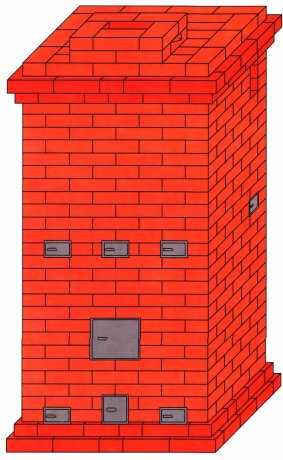

«Голландка» – еще одна популярная модель, привлекающая компактностью и простотой конструкции. От «шведки» эта печь отличается отсутствием варочной плиты, но в современных проектах нередко можно встретить наличие кухонной плиты и духовки. В отличие от русской печи, в классической «голландке» нет поддувала, а воздух в камеру попадает только через щели в дверке. Это способствует медленному горению и экономичному расходу топлива. По форме «голландки» бывают квадратными, прямоугольными и даже круглыми. А по конструкции дымооборотов – канальными, колпаковыми и комбинированными.

Сегодня на основе «голландки» строят компактные каминопечи, работающие в двух режимах – в режиме отопительного устройства с накопительным эффектом и в режиме камина с классическим каминным порталом. Для двухэтажных домов разработаны проекты компактных двухъярусных печей.

Размеры представленной на фото печи: 102*89 см при высоте 210 см. Модель модернизирована и оснащена поддувальной дверкой. Для строительства необходимо 670 штук кармического и 130 штук шамотного кирпича.

«Голландка» с двухъярусными дымооборотами

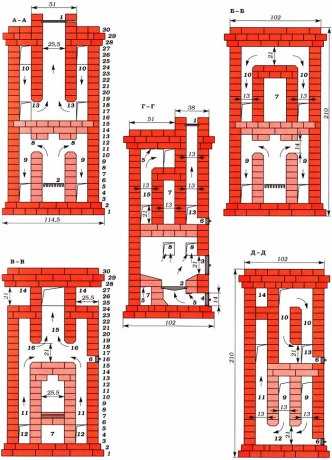

Порядовая схема и движение газов

Пояснения к схеме: 1– дымовая задвижка; 2 – колосниковая решетка; 3 – топочная дверка; 4 – поддувальная дверка; 5 – стальные полоски; 6 – прочистные отверстия; 7 – глухие камеры; 8 – хайла; 9 – нижние опускные каналы; 10 – верхние опускные каналы; 11 – нижние подъемные каналы; 12 – окошки поступления газов в подъемные каналы; 13 – окна поступления газов в трубу; 14 – печурки; 15 – общий подъемный канал; 16 – окна поступления дымовых газов в общий подъемный канал.

Печь-камин с двумя и одной топками

Печь с камином привлекает не только романтичных натур, обожающих посидеть у домашнего очага и полюбоваться красотой живого пламени. Камин быстро разогревает помещение и выручает в сырую погоду, когда хочется быстрее оказаться в тепле. Проекты печей-каминов основаны на уже знакомых моделях: «шведке», «голландке», русской печи. В большинстве моделей каминные топки могут работать одновременно с основной топочной камерой, но есть и те, в которых не рекомендуется растапливать обе топки.

Проект печи с камином и варочной плитой по типу «шведки»

Печь-камин по типу «голландки»

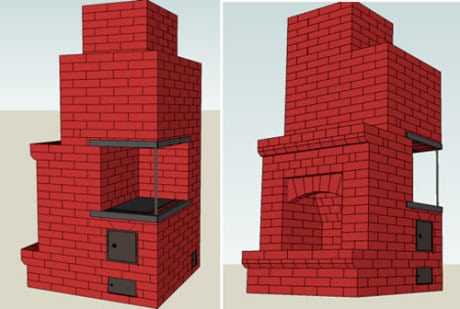

Отдельно стоит отметить каминопечи – модификации, в которых предусмотрена одна топка увеличенного размера с застекленной дверцей. Большая топочная камера справляется сразу с двумя задачами: нагревает массив печи и украшает жилище живым огнем.

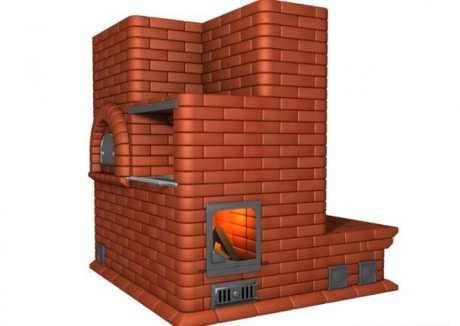

Каминопечь с плитой, хлебной камерой и лежанкой

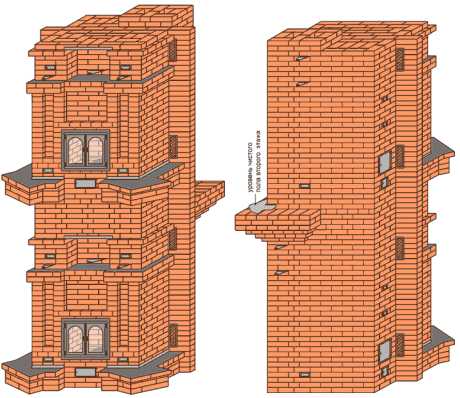

Проект печи с двумя каминными топками и плитой для двухэтажного дома

Как выбрать проект печи: важные правила

Выбирая проект печи из кирпича, необходимо четко определить задачи устройства. Если в доме предусмотрена кухня, то имеет смысл выбрать отопительно-варочную модель. Возможность приготовления пищи будет полезна даже в том случае, если имеется электропечь или кухонная плита, работающая на сжиженном газе – зачем тратить топливо, если в отопительный сезон можно использовать энергию дровяного очага.

Второй важный момент – количество комнат в доме. Некоторые модели эффективны для отопления одного помещения, а другие разработаны специально для нескольких смежных комнат и рассчитаны на установку в перегородках.

Не менее важно обратить внимание на топливо, для которого рекомендована понравившаяся модель. Конструкция топки может немного отличаться, если автор проекта разрабатывал устройство для работы только на угле.

Среди других важных характеристик стоит отметить количество топок в сутки, теплоотдачу, возможность летнего режима, если в конструкции предусмотрена варочная плита. Выбранный проект, даже если он позаимствован из книги известного автора, советуем показать опытному печнику, который изучит план дома и внесет коррективы.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

чертежи с порядовками, фото, видео инструкции

На Руси испокон веку ценились кладочники печей. И сегодня, несмотря на огромный ассортимент каминов, многие предпочитают  самостоятельно изготавливать кирпичные печи. При этом все стараются использовать дедовские методы как в приготовлении раствора, так и в способе кладки кирпичей. В нашей статье мы расскажем, как правильно делать кирпичные печи для дома, чертежи с порядовками, рекомендации мастеров, видео уроки и многое другое. В конце статьи мы опубликуем пошаговое руководство по изготовлению банной печи, а также дадим общие рекомендации.

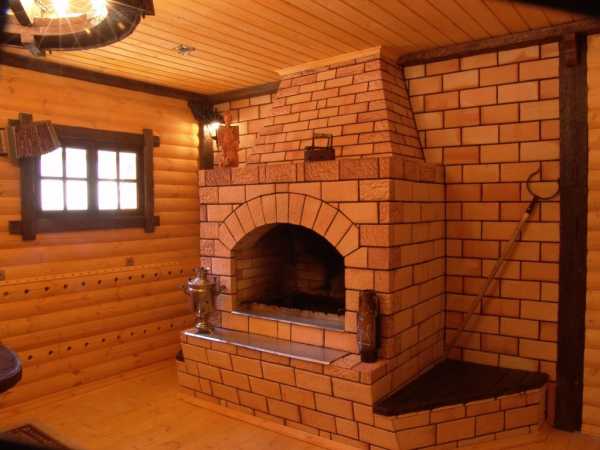

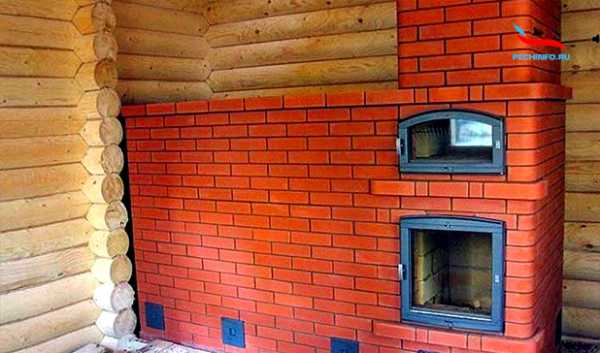

Фото 1 Кирпичная печь

Снова возвращаясь к истокам, необходимо отметить, что печи всегда уделялось центральное место. Связано это было не столько с суевериями, сколько с возможностью равномерно отопить весь дом. И сегодня такое расположение в деревянном доме является оптимальным.

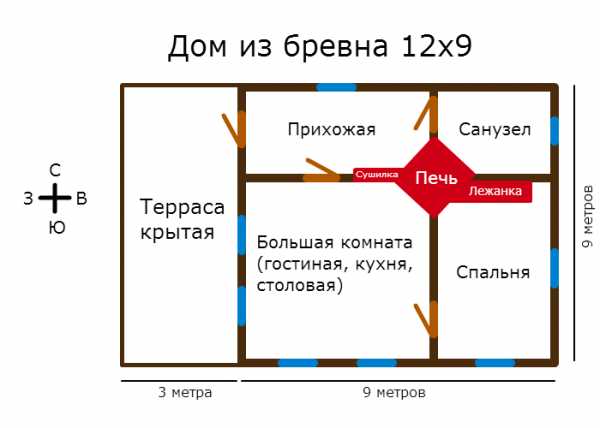

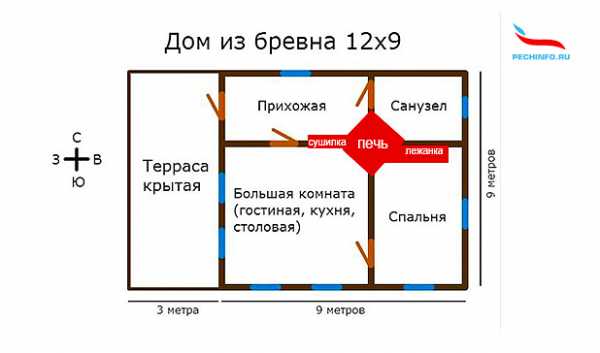

Фото 2 Схема расположения печи в доме из бревна 12х9

Конструкция печи включается в себя несколько основных элементов, а именно:

  • основание – независимо от площади печи, она должна быть установлена на специально подготовленное забетонированное основание;
  • корпус – изготовленный из декоративного и жаропрочного кирпича;
  • вьюшка – контролирует поступление воздуха и интенсивность горения;
  • задвижка – контролирует количество тепла, выходящего в трубу;
  • топочная дверка – дверца в топочную камеру, через которую закладываются дрова;
  • поддувальная дверка – для контроля тяги;
  • прочистные дверки – для очистки каналов дымоотвода и трубы;
  • колосники – решетка, на которую помещаются дрова и через которую циркулирует воздух в печи;
  • заслон – в основном используется только в русской печи, где предусмотрено большое устье.

Изготавливая кирпичные печи для дома, чертежи с порядовками – первое, что необходимо искать, поскольку в этом случае нет необходимости рассчитывать количество кирпичей и радиус укладки.

Выбор печи, равно как и камина, зависит от времени проживания и пользования помещением, а также материалов, из которых планируется изготавливать такую конструкцию. Чтобы облегчить выбор, приведем таблицу классификации печей по указанным параметрам:

Фото 3 Схема классификации печей

В любом типе печей, особенно в банных, первая кладка кирпичей осуществляется на гидроизоляционную прокладку (битум или рубероид), которой накрывают фундамент. Кирпичи из первого ряда в этом случае обязательно смачиваются в воде.

Как сделать русскую кирпичную печь – чертеж с порядовкой

Ранее такая печь была в каждом доме без исключения – и выполняла функцию не только отопления, но и приготовления пищи. Даже сегодня ее экзотическая «внешность» красиво сочетается с различными интерьерными решениями. Оптимальным размером, который подойдет даже для небольшого помещения, будет печь 238 х 65 х 127 см.

Необходимые материалы и инструменты:

  • шамотный кирпич – 1610шт;
  • раствор – 1250 литров в приготовленном виде;
  • заслон;
  • 2 вьюшки;
  • самоварник;
  • кельма (мастерок) – для укладки раствора;
  • расшивка;
  • молоток-кирка;
  • лопата для раствора;
  • скоба;
  • правило
  • трамбовка;
  • швабровка

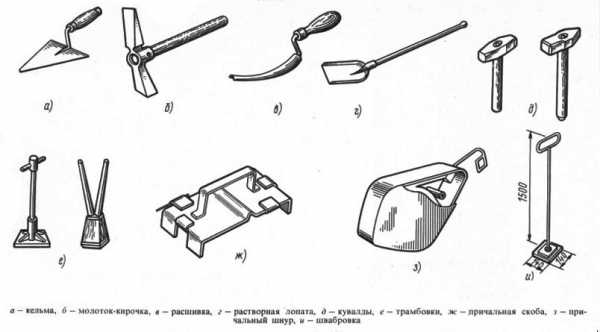

Фото 4 Инструмент для кладки печи

В русской печи трубу также следует делать из кирпича. Некоторые предпочитают использовать герметичные готовые конструкции, что не является конструктивным нарушением, но при этом не соблюдается общая стилистика.

Схема русской печи

Фото 5 Схема русской печи

Видео 1 Строим русскую печь по старинному образцу

Как сделать Буслаевскую печь

Буслаевская печь (шведка) – конструкция, идеально подходящая для небольших домов, дач и загородных коттеджей. От классической русской печи отличается тем, что присутствует встроенный в нее кухонный очаг и вытяжка.

Несмотря на небольшие габариты, такая печь очень эффективно отапливает двухуровневые помещения за счет нижнего обогрева.

Изготовить такую печь для дома помогут чертежи с порядовкой и описанием каждого этапа.

Необходимые материалы и инструменты:

  • полнотелый кладочный кирпич (красный) 382 штуки;
  • огнеупорные кирпичи – 43 штуки;
  • дверцы для топки и поддувала;
  • плита чугунная со съемными конфорками 70 х 40 см;
  • духовой шкаф – 20 х 30 х 50;
  • задвижки;
  • колосник;;
  • 2 метровых уголка 4,5 х 4,5 см;
  • 4 метровых полосы 4 мм;
  • 4 полосы 25 см толщиной 2 мм;
  • 1 полоса 35 см толщиной 3 мм;
  • металлический жаропрочный лист 30 х 28 см;
  • чугунная плита;
  • кельма (мастерок) – для укладки раствора;
  • расшивка;
  • молоток-кирка;
  • лопата для раствора;
  • скоба;
  • правило
  • трамбовка;
  • швабровка.

Схема Буслаевской печи

Фото 6 Схема Буслаевской печи

В видео подробная информация о порядовке и закладке каждого ряда

Видео 2 Подробная инструкция по кладке печи

Не рекомендуется заменять полнотелый кирпич клинкерным. Для увеличения ресурса печи и завершения стиля используйте изразцы – их потенциал  исчисляется веками, легко демонтируется и может повторно использовать для украшения печи.

Фото 7 Печь с изразцами

Как делать кирпичную банную печь

Начиная работу по закладке кирпичей для печи, следует ознакомиться с порядовкой. Она зависит и от материала, и от размера печи. При этом обязательно необходимо каждый раз замерять края. Поскольку при любом, даже миниатюрном зазоре, дым будет попадать в помещение. Кирпичи всегда прилегают очень плотно, что зависит не столько от усилий. Сколько от качественно подготовленного раствора.

Толщина шва в каждом ряду кирпичей не должна быть менее 3 мм и более 5 мм.

Порядовка банной печи

Фото 8 Схема порядовки банной печи

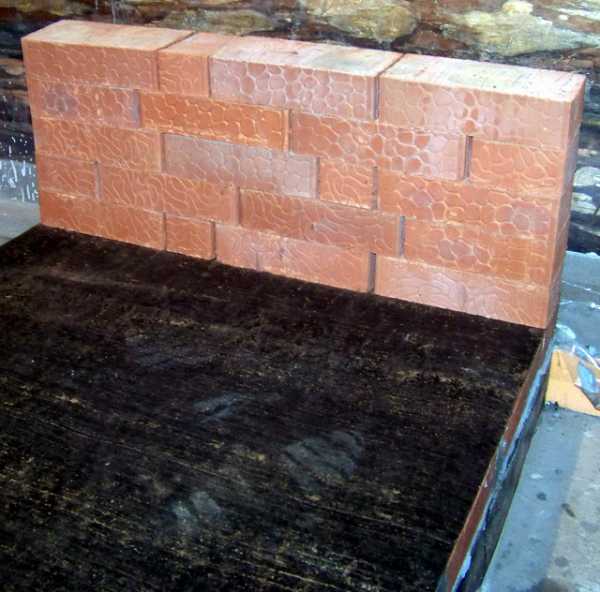

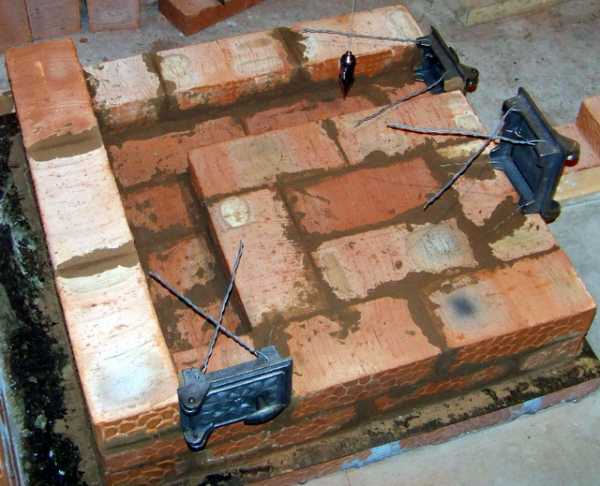

  1. Первый ряд, как уже упоминалось ранее, необходимо выкладывать на предварительно подготовленную основу. Для этого фундамент под печью затягивается битумной гидроизоляцией или рубероидом. Все кирпичи из первого ряда смачивайте водой.

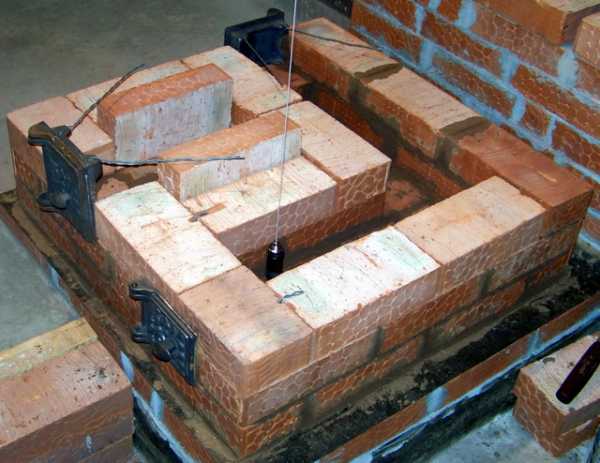

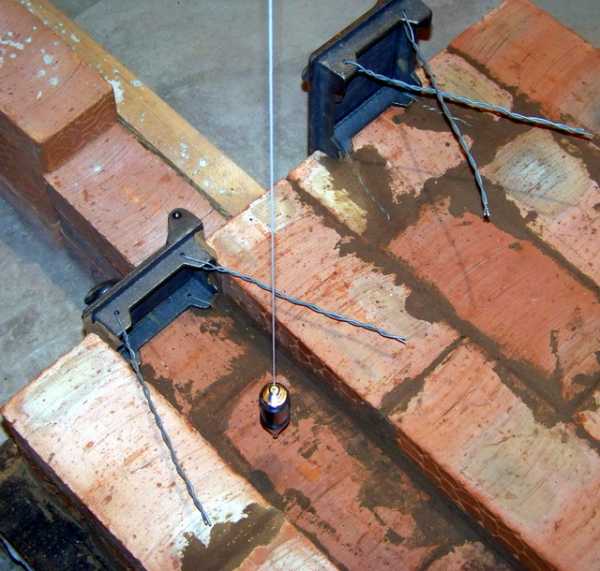

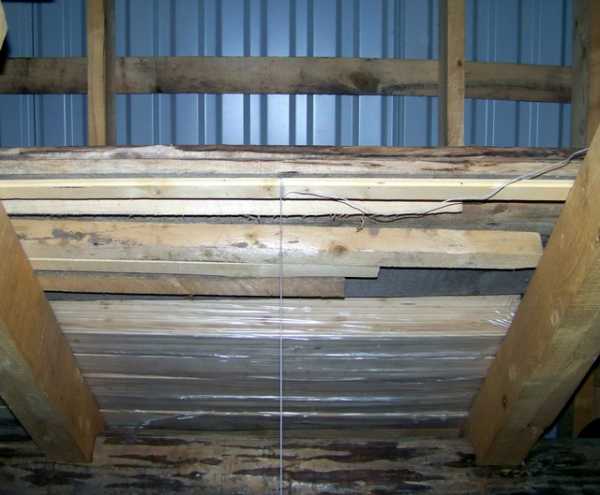

  1. Установите отвес с грузиком, как показано на фото

  1. Второй и последующие ряды кирпичей кладете в шахматном порядке.

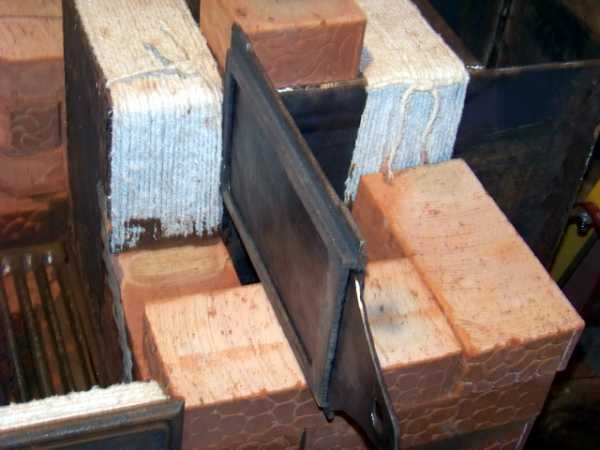

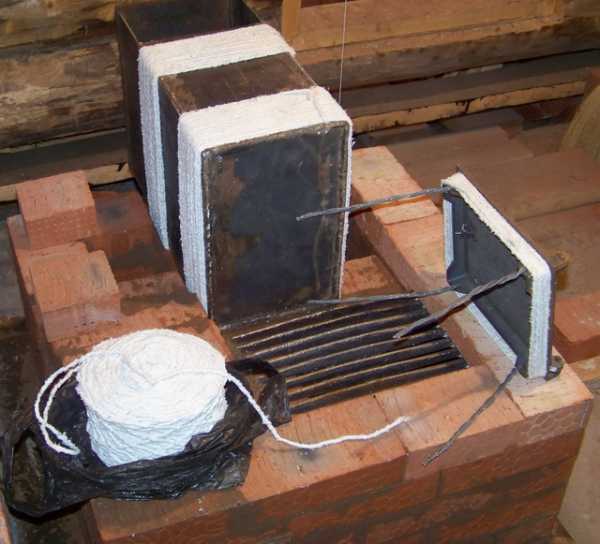

  1. На 3-м ряду, как правило, монтируют дверцу поддувала и укрепляют ее прочной проволокой.

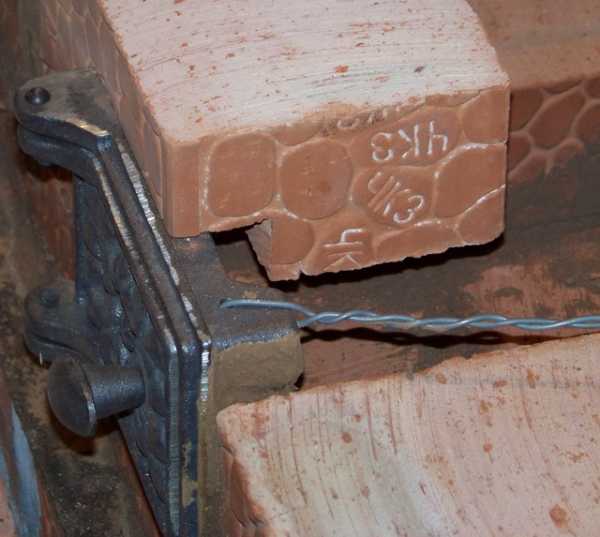

  1. Чтобы надежно закрепить дверцу, кирпичи вокруг следует подрезать

  1. На 4-м ряду проверяйте ровность стен и будущей печки с помощью отвеса

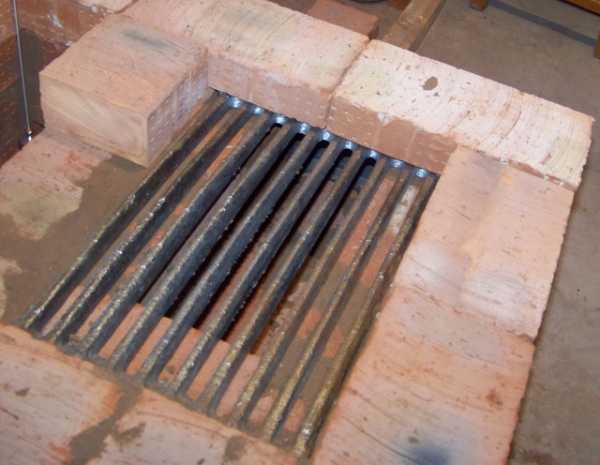

  1. С этого же ряда начинается укладка зольника и колосника. Перед тем, как устанавливать колосник, сделайте в окружающих кирпичах отверстия, которое будет нивелировать расширение при нагревании.

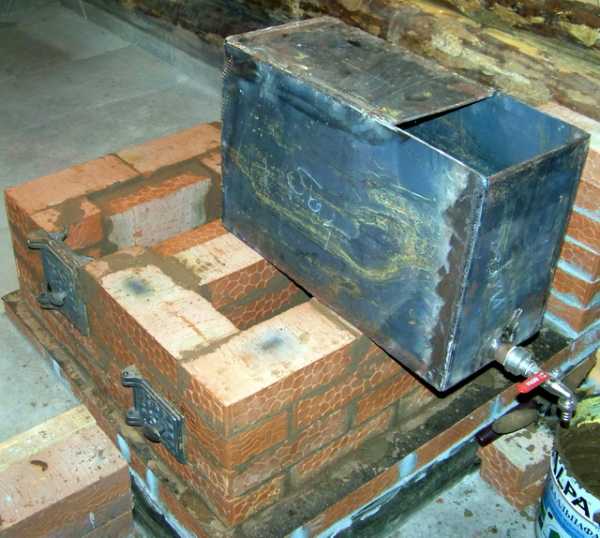

  1. В 6-м ряду монтируется дверка для поддувала. В 7-м устанавливаются дверка для топки и колосниковая решетка. С 8-го ряда начинается кладка дымохода, что и продолжается до четырнадцатого включительно. На 14-м ряду монтируются уголки, а на передней стороне подготавливается проем под емкость с водой. Обязательно необходимо замазать бак и все дверцы асбестом.

  1. С 15 по 18 ряды стенки выкладываются в половину кирпича и под углом. Так начинается формирование разделительной стены, где каждый последующий кирпич будет закрывать стык в шахматном порядке.

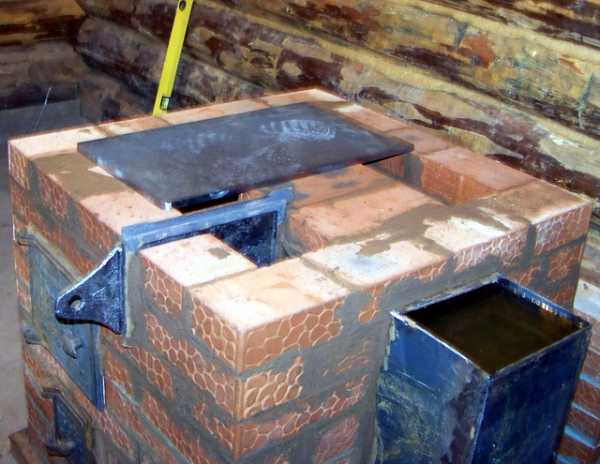

  1. В девятнадцатом ряду монтируется дверца, выводящая пар. Перед укладкой 20-21 рядов на кирпичи выкладываются стальные полосы, чтобы усилить крепление (именно сюда будет установлена емкость с водой). Далее всю емкость зашивают кирпичами, можно даже неполными частями или остатками.

После укладки бани ее рекомендуется оштукатурить и/или зашить камнями на раствор, чтобы, с одной стороны, украсить ее, а с другой – исключить риск возгорания.

Общие рекомендации

  • Для кладки печи рекомендуется использовать т.н. шамотный кирпич, в состав которого входит огнеупорная глина. Такой кирпич выдерживает даже самый высокие температуры и не лопается при попадании на него воду. К тому же, декоративные характеристики вне всяких похвал.
  • Собираясь возводить кирпичные печи для дома, чертежи с порядовками и безопасная эксплуатация – самое важное, на что вы должны обратить внимание.
  • Минимально допустимое расстояние от трубы до деревянной поверхности – 10 см;
  • Зазор между крышей и печной трубой должен быть изолирован листом металла;
  • Площадь перед печкой изолируется аналогичным листом.

www.portaltepla.ru

Проекты печей для кладки. Более 200 готовых чертежей. Ждем тебя.

Большой магазин готовых проектов для кладки печей. Проекты хорошо показали себя на практике. Поможем вам с разработкой индивидуального проекта печи. Построить печь в вашем доме.

С проектом вам отправим

  • подробные размеры конструкции проекта
  • описание каждого ряда
  • наименование всех комплектующих деталей
  • конструктивные советы по кладке

Проекты размещенные на сайте будут полезны для профессиональных печников.

  • Проект печи "Комфорт"
    отопительная, варочная, духовка, камин
  • Проект печи "Кама"
    отопительная 10 кВт, варочная, с камином, с духовкой
  • Проект печи "Волга"
    отопительно-варочная 15 кВт. С духовкой, с сушилкой, с плитой.
  • Проект печи "Енисей"
    отопительно-варочная 10 кВт, с камином, с плитой
  • Проект печи "Жезл"
    отопительная 15Квт, варочная, с плитой, с камином
  • Проект печи "Логово"
    отопительная 15Квт, варочная, с лежанкой, с духовкой
  • Проект печи "Емеля"
    отопительная 10 Квт, варочная,
  • Проект печи "Ветлан"
    отопительная 20 Квт, варочная, с плитой, с духовкой
  • Проект печи "Базальт"
    банная печь с каменкой
  • Проект печи "Огниво"
    отопительная 10 Квт, с камином
  • Проект печи "Домовой"
    русская печь отопительно-варочная с духовкой
  • Проект печи "Алеша"
    отопительная, варочная, с духовкой, с лежанкой с плитой
  • Проект печи "Модерн"
    отопительная печь с камином
  • Проект печи "Василиса"
    русская печь, отопительно- варочная с плитой
  • Проект печи "Варвара"
    русская печь отопительно варочная с плитой
  • Проект печи "Терем"
    отопительно варочная печь с камином
  • Проект печи "Оракул"
    отопительно варочная с плитой, с камином
  • Проект печи "Вечер"
    отопительная печь 15 Квт с камином
  • Проект печи "Иван"
    русская печь, отопительно варочная с камином
  • Проект печи "Березка"
    банная печь с каменкой с баком с камином
  • Проект печи "Самовар"
    банная печь, с варочной плитой, с выносным баком
  • Проект печи "Отдых"
    банная печь с камином, с варочной плитой, с котлом
  • Проект печи "Мотель"
    банная отопительно варочная печь с камином.
  • Проект печи "Путник"
    банная отопительная с камином
  • Проект печи "Небоскреб"
    отопительно варочная печь двухэтажная
  • Проект печи "Маруся"
    русская отопительно варочная печь с котлом
  • Проект печи "Эвкалипт"
    банная печь с закрытой каменкой
  • Проект печи "Гость"
    отопительно варочная с лежанкой, камином. духовкой
  • Проект печи "Карл"
    отопительная печь с камином, лежанкой
  • Проект печи "Таверна"
    отопительно варочная печь с духовкой и камином

kaminproekt.ru

Порядовка и чертеж кирпичной печи для дома: устройство, технологии строительства

Кирпичная печь пользуется популярность до сих пор, несмотря на современные решения. Основное преимущество — она дышит. Когда кирпичное тело нагревается, в помещение выделяются пары влаги, а при остывании, вбирает обратно. Из-за этого точка росы поддерживается на оптимальном для человека уровне.

Помимо положительного влияния на здоровье, имеется ещё одно преимущество: при расчёте оптимальной температуры, показатель можно снизить до 18°C, из-за идеального соотношения влажности в отопительный сезон. В кирпичных и деревянных домах печь даёт экономию на топливе: при 17 °C, физически здоровый человек не ощущает дискомфорта. А в бетонном доме и при 18 °C, ощущается зябко.

При отоплении водяными регистрами нижняя температура — 22 °C, а при использовании ИК излучателя, электрического и газового обогревателя, на градус выше. Поэтому кирпичная печь, при КПД в 50%, экономически выгоднее современных решений с КПД от 70%. Отопительный сезон начинается позже, заканчивается раньше. Для средней полосы это разница в неделю, а в южной до 3.

Материалы и приборы

Кирпич

Печной кирпич отличается от огнеупорного шамотного, в некоторых источниках их путают. Общий у них размер: строительный кирпич 250х125х65 мм, стандартный печной 230х114х40 мм. Если разобраться, то печной кирпич — это качественный М150, красного цвета. Он подходит для строительства русской и голландской печи. При термостойкости в 800 °C из него можно сделать и камни для дома, но он быстро остывает и мало впитывает тепла, поэтому используется только для открытых источников огня, где не нужен обогрев.

Из шамотного кирпича кладут топочные отделы печи с высоким тепловым режимом: банные, шведские, колпаковые. Теплостойкость — 1600 °C, что хватит для домашней печи. Высокая теплоёмкость делает его отличным теплоаккумулятором. Но из-за этих особенностей печка не делается целиком из шамотного кирпича, иначе она быстро накалялась и также стремительно охлаждалось. С наружной стороны кладка должна быть обложена керамикой, как минимум, в полкирпича.

Шамотная глина из разных месторождений имеет различный цвет, но это никак не влияет на характеристики и определить качественный продукт по внешнему виду не получится. Размер и обозначения ничем не отличаются от обычного.

Как узнать хороший кирпич:

  • Мелкозернистая структура без пор и включений.
  • При простукивании кирпича молотком, у хорошего продукта звонкий звук, у плохого глухой.
  • Если уронить хороший кирпич с высоты, то он разлетится на крупные куски, а плохой, на мелкие куски и пыль.

При кладке внутренних отверстий печей для дома, хорошо зарекомендовал себя клинкерный кирпич. Он состоит из керамики и при невзрачном внешнем виде показывает хорошие показатели жаростойкости и прочности. Клинкер стоит дешевле шамотного, но дороже красного.

Песок

Если вы рассчитываете, чтобы ваша печь прослужила 10 лет без регулярного ремонта, то в растворе нужно использовать горный песок без примесей. Другие виды содержать большое количество органики, что приводит к тресканью швов. Глиняный песок — перемолотый битый кирпич, по цене он дешевле горного, а качество кладки ничем не уступает.

Кладочные растворы

При кладке печей для дома используют глиняные и песчаные растворы. Для шамота применяют белый каолин и шамотный мергель. С керамическим кирпичом — молотая глина с огнеупорными качествами (серая или синяя кембрийская, серый каолин). На 100 шт. вам нужно 40 кг глины.

Когда покупаете глину обратите внимание на запах, если вы его чувствуете, это говорит о примесях, что не подходит для строительства печи. Перед кладкой нужно определить жирность, т. е. сочетание вязкости с адгезионной способностью, для правильного соотношения песка. Глина одного качества, но с разных месторождения, отличаются по этому показателю. Для проверки 1 кг порошка заливают водой до верхней грани и дают постоять сутки. Шамотный мергель закисает за 2 часа.

Закисшую глину смачивают водой и помешивают, до достижения консистенции густого теста. Получившийся состав разделяют на 5 равных частей и каждую смешивают с песком, в разных пропорциях (10%, 30%, 50%, 70%, 100% от объёма). После чего сушат 4 часа. Из каждой пробы делают колбаски диаметром 1,5 см, не менее 30 см, оборачивают вокруг круглого предмета диаметром 5 см и смотрят:

  • Если раствор улёгся без трещин, то он сгодится для постройки любой печи.
  • Сухая корочка порвалась, появились мелкие трещины — материал пригоден для использования.
  • Трещины разошлись вглубь на 1 мм — для печей, температура которых не поднимается выше 300°C (дачный камин, барбекю).

  • Изломы, глубокие трещины, разрывы — большое содержание песка, непригоден для использования.

Испытание кирпичного песка, для выявления правильного соотношения, позволят вам значительно сэкономить, качественная глина стоит дороже.

Рабочий раствор делается по тому же принципу:

  • Глину на сутки помещают в воду.
  • Получившуюся массу вмешивают до состояния теста.
  • Для удаления комков используют сито 3х3 мм.
  • По результатам предварительного замеса, добавляют песок.
  • Добавляют воду, пока смесь не дойдёт до густоты сметаны.
  • Жирность проверяют смачиванием кельмы.
  • Если нужно добавляют немного глины или песка.

Из поковки продажной глины получается 4 ведра раствора.

Печные приборы

Печные приборы (задвижки, дверцы), крепятся к печи усами, которые приходятся на швы или юбкой из стали, обмотанной в 5 мм асбестовый шнур. Первый вариант наиболее дешёвый, но не подходит для духовки, творила топки и жаровых заслонок, быстро приходит в негодность. А для замены необходимо нарушить кладку, что плохо для печи.

Кладка и перевязка

В зависимости от того какая сторона кирпича находится снаружи, кладку разделяют на тычковую и ложковую. «Постельная» кладка, когда кирпич укладывают на ложок или тычок, запрещена СНиП из-за непрочности, но применима в крайних случаях, для внешней отделки.

Кладку производят с перевязкой швов, ряды кирпичей должны идти со смещением. Иначе любая микротрещина пойдёт дальше места возникновения, разрушая целостность конструкции. Способов перевязки существует большое количество, их часто приходится изменять в процессе возведения сложного дымохода по чертежу.

Принципы кладки кирпичей:

  • Тычковый ряд начинает и заканчивает кладку.
  • Каждый кирпич должен стоять на 2 других.
  • Соседние ряды кирпичей должны перекрываться на 1/4 по ширине и длине.
  • Если вертикальные швы не заполнить раствором, то кладка расползётся на пласты.
  • Не должно быть совпадения вертикальные швов ложковых и тычковых рядов.
  • Участки под балками, выступающие пороги, вкладыши — только тычковые.
  • Обтёсанные кирпичи не используют наружу.

Минимальная ширина шва — 2 мм, максимальная — 3 мм. Допускается уширение в кладке до 5 мм, в своде и потолочных рядах — до 13 мм. В местах сопряжения керамической и шамотной кладки, максимальная ширина — 5 мм. Все ряды кладки должны быть перевязанными.

При сооружении перегородок, делают перепускные окна внизу и вверху. Перевал делается просто — пропускаются 2 кирпича. Но с перетоком так не получится, иначе будет висячая стенка. Опоры тычков чередуются каждые 3 ряда с окнами ложкового.

Стенки конвектора делаются по порядовке, а щитка — ложками с обычной перевязкой.

Своды в бытовых печах делаются полуциркульные. Порядок кладки:

  • Делается чертёж свода.
  • По нему подтёсываются кирпичи, на которых будет держаться свод.
  • Подпятники кладут на раствор и ждут полного высыхания.
  • Крылья свода выкладываются по шаблону, перевязка должна соблюдаться.
  • Замковые камни обильно смазываются раствором перед установкой, а потом вколачиваются деревянным молотком.
  • После полного высыхания раствора убирается кружалка и продолжается кладка печи.

Швы на крыльях не должны совпадать с замковыми. Чтобы избежать этого на чертеже их выполняют в зеркальном отображении, а не сдвигом. Угол расхождения не должен превышать 17 градусов. Для этого нужно использовать кирпич стандартного размера, толщина внутренних швов 2 мм, внешних 13 мм.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

«Буслаевская» печь для дома

Конструкция снабжена встроенной вытяжкой и хорошо подойдёт для дома, так как может использоваться не только для обогрева (нижний), но и готовки (верхний). Чтобы соорудить «Буслаевскую» печь, вам потребуется:

  • Поддувало (0,14х0,14 м), дверки — топорки (0,2х0,25 м).
  • Чертежи с порядовкой.
  • Огнеупоры — 44 шт.
  • Полнотелый кирпич — 383 шт.
  • Чугунная плита с конфорками 0,7х0,4 м.
  • Духовой шкаф 0,28х0,33х0,5 м.
  • Дымовые задвижки 0,13х0,25 м.
  • Решётка колосник 0,3х0,25 м.
  • Уголок 0,45х0,45 м, 3 шт по 1 м.
  • Стальной кусок 0,3х0,28 м.
  • Чугунная плита 0,4х0,25 м.

Порядовка «Буслаевской» печи:

  • I — полный ряд.
  • II — поддувало.
  • III — окно прочистки.
  • IV — низ духовки выкладывается из огнеупора, с трёх сторон облицовываются железом.
  • V — устанавливается топочная дверь, колосник, перекрытие прочистки.
  • VI — монтаж ДШ.
  • VII — вокруг ДШ огнеупор устанавливается на ребро.
  • VIII — полный ряд
  • IX — верхняя часть духового шкафа обмазывается глиной (1 см).
  • X — устанавливается дымооборот.
  • XI — создание каналов и укладка 25 см полос, перекрытие чисток.
  • XII — монтаж крепёжной проволоки и окончание чисток.
  • XIII — колпак.
  • XIV — перекрытие.
  • XV–XVI — пичурки.
  • XVII — малая пичурка обкладывается железом.
  • XVIII — грани боковых стенок отёсываются.
  • XIX — кладка выступов.
  • XX — монтаж уголка, дублирование выступа.
  • XXI — перекрытие дымохода.
  • XXII — уменьшение диаметра дымохода до 0,26х0,13 м.
  • XXIII — и все следующие ряды — это дымоход.

При использовании для облицовки клинкерного кирпича габариты печи увеличиваются. Его не рекомендуется использовать вместо полнотелого. Облицовка конструкции изразцами, обеспечит долгий срок службы.

Советы: грамотная порядовка

Технология создания печей для дома отличается от традиционной. Часто используют укладывание рядов без использования раствора, согласно порядовке. Для придания нужной формы кирпич стёсывается и подрезается. Габариты печи меньше стен дома и перед постройкой тщательно отмеряйте диагонали. Каждые 4 ряда производите контрольный замер. Это удобно делать с помощь натянутого шнура и правила.

Использование готового раствора поможет существенно сэкономить время. У вас не будет необходимости 2 дня вымачивать глину, процеживать через сито, замешивать до необходимой консистенции. Для предотвращения быстрого высыхания, кирпич предварительно смачивают водой. Отсутствие прямоугольных уступов в конструкции поможет сэкономить на эксплуатационных расходах. Во время кладки контролируйте толщину швов, лишний раствор удаляйте. При постройке печи используют разные материалы и для их стыковки используйте различные растворы. Шамотный кирпич не перевязывается с глиняным, духовые шкафа, чугунные и стальные плиты, прутья, водяные баки, решётки не вмуровываются в кладку. Это связано с разными показателями расширения материалов в момент нагрева.

Оцените статью: Поделитесь с друзьями!

kotel.guru

проект и особенности возведения печи из кирпича своими руками

Может показаться, что эпоха русской печи, которая была многофункциональным отопительным устройством, давно стала историей. Городские жители давно свыклись с удобствами газовых и электрических приборов для обогрева своего жилья и приготовления пищи. Но в последние годы наблюдается тенденция переселения людей в постройки частного домостроительства. А что лучше обогреет загородный дом, чем экономичная и красивая варочно-отопительная печь из кирпича?

Проектов варочно-отопительных кирпичных печей на сегодняшний день достаточно много. При этом каждый из них может обладать как своими достоинствами, так и недостатками, которые нужно учитывать при возведении такого устройства своими руками. В целом кирпичная печная постройка со встроенной варочной поверхностью — отопительное устройство, не имеющее аналогов по своей тепловой эффективности и экономичности. Но всё же нужно подробнее разобраться в причинах её популярности.

Варочно-отопительные печи из кирпича – плюсы

Такие печные конструкции, используемые в частных домах или дачных постройках, имеют целый ряд весомых преимуществ перед газовыми или электрическими аналогами:

  • экономичный способ получения тепловой энергии;
  • высокая экологичность энергоресурсов;
  • возможность использования устройства, как в качестве отопительной системы, так и варочной плиты и даже духовки для приготовления пищи;
  • возможность выполнить печную конструкцию по форме и стилю, который соответствует предпочтениям домовладельца;
  • возможность одновременно обогревать несколько жилых помещений благодаря совмещению кирпичной печи с водяной отопительной системой или обустройством дополнительного дымохода с колодцами;
  • возможность наслаждаться теплом и видом живого огня, если снабдить печку стеклянной топочной дверцей.

Современные проекты варочно-отопительных кирпичных печей настолько разнообразны, что могут стать настоящим украшением любого жилого помещения. Плюс ко всему многие домовладельцы забывают о важной особенности любой печи — она не даёт застаиваться воздуху в помещении даже при закрытых окнах и дверях.

Конструктивные особенности кирпичных печей

Наверное, объяснять, что такое кирпичная печь не имеет никакого смысла. А вот ознакомиться с её конструктивными основными элементами важно, особенно если планируется её возведение своими руками. Итак, под классической варочно-отопительной печкой подразумевается конструкция, состоящая из следующих элементов:

  • топливная камера — центральная конструкция любого печного устройства, в которой происходит горение топлива;
  • варочная плита из чугуна, которая с успехом используется для разогревания и приготовления пищи;
  • кирпичный корпус конструкции, внутри которого расположены колодцы и дымоход, проходя по которым тёплый воздух нагревает помещение.

По сути, это основные элементы любой варочно-отопительной печи, благодаря которым происходит нагрев помещения и приготовление пищи. При этом некоторые конструкции могут оснащаться духовым шкафом, водогрейным коробом, сушильной нишей и многими другими приспособлениями, улучшающими, комфорт жильцов дома.

Естественно, воплощение такого проекта можно доверить профессиональному печнику или выполнить все работы своими руками. Преимуществом первого варианта являются скорость и надёжность возведения печи. В свою очередь, самостоятельные работы позволят сэкономить на услугах профессионала. Но для начала нужно ознакомиться с популярными проектами сооружения варочно-отопительных печей.

Классическая печная конструкция

Проекты варочно-отопительных печных конструкций из кирпича могут быть разными и основываться на требованиях домовладельца. А именно, с какой целью будет использоваться устройство. При этом под классическим печным устройством подразумевается простейшая печь с поверхностью для приготовления пищи, которая предназначается для обогрева небольших дачных построек.

Такие устройства для дачных домиков зачастую не имеют кирпичных колодцев, а обустраиваются одним дымоходом. Поэтому они имеют низкий коэффициент полезного действия. При этом обогрев помещения происходит посредством передачи тепла от раскалённой чугунной варочной плиты в комнату.

Шведка или русская печка

Шведская варочно-отопительная печь — одно из самых популярных печных устройств, используемых, в современных загородных постройках. При этом характерной особенностью таких конструкций является наличие следующих параметров:

  • сравнительно небольшие габариты;
  • наличие сушильной ниши;
  • несколько режимов работы в зависимости от сезона года;
  • горизонтальное размещение внутренних колодцев.

Старинный проект классической русской печи на сегодняшний день находится на стадии возрождения. При этом было воплощено множество доработок, которые коснулись увеличения КПД, уменьшения размеров и многофункциональности печи.

Подготовительный этап возведения кирпичной печи

Работу печника можно по праву назвать творческим и в то же время кропотливым процессом, ведь даже малоизвестных нюансов обычной кладки кирпичей очень много. При этом для возведения даже простейшей варочно-отопительной печи своими руками нужно провести определённые подготовительные работы и собрать материалы и инструменты:

  • качественно подготовленная площадка, на которой будет возводиться печь;
  • огнеупорные кирпичи;
  • раствор на основе глины и песка;
  • минимальный комплект инструментов: мастерок, простейший строительный уровень, отвес и рулетка.

При этом для упрощения возведения печной конструкции существует подробная инструкция, включающая в себя кладку каждого отдельно взятого ряда печи.

Отопительные варочные печи из кирпича своими руками

После завершения подготовительного этапа работ можно переходить к укладке кирпичей отопительно-варочной конструкции в соответствии со следующей последовательностью проведения работ.

  1. Укладывая начальный ряд кирпичей самостоятельно, нужно помнить о его важности. Именно от этого будет зависеть устойчивость и конфигурации печки. Первый ряд должен быть выложен чётко по уровню. Прежде чем переходить к следующему ряду обязательно монтируется дверца поддувала.
  2. Кладка 2 и 3 ряда выполняется соответственно порядовке с формированием поддувала. При этом верхний край 3 ряда должен заканчиваться на уровне с дверцей. За счёт среза краёв кирпичей обеспечивается нужная конфигурация камеры поддувала. Следующий ряд возводится с правого края печи, но перед этим устанавливается дверца для чистки и перекрывается поддувало по форме напоминающее квадратное отверстие над зольником.
  3. Укладку 5 ряда выполняют по аналогии с предыдущим при этом, продолжая сужать зольник. Решётка укладывается на 5-й ряд, при этом для удобства скалывается кромка кирпичей.
  4. По причине расширения металла во время нагрева между колосниками и 6 рядом должен оставаться зазор 10-15 мм. В дальнейшем его засыпают песком.
  5. На 7 ряду кладки выполняется монтаж топочной дверцы и формирование камеры. Для перекрытия правого канала его формируют таким образом, что образовалось 3 более маленьких аналога. Возведение 8 и 9 рядов полностью аналогично 7 шару кирпичей. По высоте кладка должна соответствовать уровню топочной дверцы. Для плавного прохода дыма, края кирпичей перегородки на правом канале стёсываются под углом.
  6. 10 ряд кладки печи своими руками требует особого внимания. При его возведении необходимо контролировать горизонтальность каждого отдельно взятого кирпича при помощи водяного уровня. Такое повышенное внимание обусловлено тем, что именно на этом уровне будет укладываться чугунная варочная поверхность. Также на этом уровне перекрывается топочная дверца. В правой части печи оставляют 2 канала квадратного сечения.
  7. Начиная с 11 шара, возведение печи может выполняться обычным красным кирпичом. Варочная чугунная плита укладывается внутрь 11 ряда на предыдущий слой. Кирпичи, соприкасающиеся с варочной поверхностью, стёсываются по кромке. Если планируется установка духового шкафа, то на этом ряду монтируется рама для заслонки варочной камеры. Благодаря металлической рамке варочную камеру можно перекрывать заслонкой, которая и будет формировать духовку.
  8. На 12 ряду выполняют соединение двух правых каналов в один в соответствии с планом порядовки. На следующем этапе выполняют перекрытие правого канала таким образом, чтобы формировалось два новых аналога меньшего размера.
  9. На уровне 14 ряда нужно не забыть об установке заслонки, благодаря которой перекрываются отработанные газы так, чтобы в процессе приготовления пищи в летний период года не прогревалось всё печное устройство. Следующий ряд предусматривает перекрытие заслонки.
  10. На уровне 16 ряда устанавливается специальная дверца. Её монтаж выполняется с правой стороны конструкции, что позволяет обеспечить удаление неприятных запахов и гари, которые образуются в процессе готовки кулинарных шедевров. По своему принципу такой конструктивный элемент работает, как стандартная вытяжка. На 17 шаре кладки над варочной камерой укладывается 2 полосы из металла. Их основным предназначением является удержание кирпичей при перекрытии камеры. На этом же уровне выполняется перекрытие вентиляционной дверцы.
  11. На уровне 18 и 19 ряда варочная камера полностью перекрывается. Важно не забывать об установке опор в виде металлических полос. На 20 ряду перекрытие камеры выполняют путём установки 2 кирпичей на ребро. При этом они должны располагаться на 4 см расстоянии от задней стенки. Далее, монтируется очистительная дверца. Последующие ряды укладываются по аналогии. На уровне 22 шара выполняется перекрытие дверок. С правой стороны печи оставляется 2 канала.
  12. На 23 ряду кладки осуществляется перекрытие каналов варочной камеры. Кладка кирпичей выполняется на ребро. Последующие ряды укладываются по аналогии вплоть до 26 шара. Следующий ряд возводится из 3 кирпичей установленных на ребро, на одинаковом расстоянии друг относительно друга и от стенок. С правой стороны снова формируется 1 канал квадратной формы.
  13. Возведение 28-го шара обусловлено соблюдением качественной перевязки швов между кирпичами. Сама же укладка кирпича аналогична предыдущим рядам. На уровне 29 ряда снова должен образоваться 1 канал. С передней стороны выполняют установку 2 кирпичей, которые должны быть утоплены на половину собственной толщины. На данном ряду происходит полное перекрытие тепловой камеры. Также на этом этапе нужно установить задвижку дымохода.
  14. Над камерой укладывается 3 шара кирпичей, что позволяет достигнуть качественной пожарной безопасности и прекрасной теплоёмкости печного устройства.

Такая конструкция считается базовой и может использоваться в качестве основы, если будет возводиться другой проект отопительно-варочной печи из кирпича. При этом изменения могут вноситься как в габариты камеры сгорания, так и зольника или варочной поверхности из чугуна всё зависит от предпочтений домовладельца. Основным преимуществом рассмотренной конструкции является соотношение цены и качества особенно при выполнении работ своими руками.

Отопительно-варочные печные конструкции из кирпича уже на протяжении многих лет доказывают свою эффективность в домах с любыми размерами. Благодаря их многофункциональности и сравнительно небольшим размерам они по-прежнему привлекают многих владельцев загородных домостроений. А учитывая доступность и дешевизну топлива, они становятся незаменимыми отопительными устройствами в дачных постройках и других помещениях, где отсутствует газ.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
