Как реализовать отопление частного дома своими руками

Оглавление:

  1. Варианты отопления дома в зависимости от вида используемого энергоносителя
  2. Отопление газом
  3. Разновидности и особенности газовых котлов
  4. Схемы отопления двухэтажного дома
  5. Однотрубные системы отопления
  6. Про ленинградскую систему
  7. Двухтрубные системы отопления
  8. Отопление без газа
  9. Отопление электричеством
  10. Печное отопление
  11. В заключение

Если жители многоквартирных домов целиком и полностью зависят от работы коммунальных служб, и тепло в их доме обеспечивается в основном за счет централизованного отопления, то жильцам собственных домов (а такие не редкость даже в крупных городах) приходится организовывать отопление своими руками. Существует несколько способов отопления домов, и каждый из них имеет свои достоинства и недостатки. В этой статье мы поговорим про реализацию отопления частного дома своими руками и рассмотрим основные варианты (схемы) его организации.

Варианты отопления в зависимости от вида используемого энергоносителя

Все мы прекрасно понимаем, что использование той или иной системы отопления (СО) частного дома во многом зависит от доступности определенных видов энергоносителей, таких как:

  • газ – один из самых дешевых вариантов, по крайней мере, для россиян. Сложность заключается в том, что далеко не ко всем участкам подведен газопровод. Преимуществом такого отопления является простота автоматизации всех процессов, но в то же время безопасная работа системы возможна лишь при условии использования качественного оборудования и привлечения высококвалифицированных специалистов;
  • дрова, уголь, кокс – традиционные, но морально устаревшие виды топлива для отопления загородных домов. При всей своей доступности, их использование накладывает некоторые неудобства, например, невозможность или сложность автоматизации технологических процессов. Это, что касается печного отопления. Существуют и другие решения, основанные на использовании твердотопливных котлов. Так, промежутки между последующими закладками дров в обычных котлах составляют примерно 7 часов, более совершенное пиролизное оборудование позволяет увеличить его до 10-12 ч, а дорогостоящие пеллетные котлы позволяют в течение 5 суток не думать о питании СО;
  • электричество – один из самых удобных в плане реализации системы отопления частного дома вид энергоносителя, но при этом и самый дорогой. С каждым годом стоимость электроэнергии возрастает, к тому же не редко на удаленных от городов участках имеют место перебои;
  • жидкое топливо (например, дизельное) – еще один вид дорогого энергоносителя, использование которого для системы отопления имеет свои нюансы

Отопление газом

Самым экономичным типом топлива на сегодняшний день является природный газ. Более того, газ является еще и самым доступным, именно поэтому оптимальный вариант отопления – отопление частного дома газом. Даже в случаях, когда по объективным причинам подвод такого энергоносителя невозможен, можно воспользоваться альтернативными решениями. Например, установить газгольдер — своеобразное хранилище для сжиженного газа. Учитывая значительные затраты на устройство такой системы, не забывайте о том, что они окупаются на протяжении 5 лет ее эксплуатации (если сравнивать с электрическим отоплением). Еще один вариант, который можно рассмотреть — использование обычных баллонов с газом.

Отопление деревянного дома или кирпичного коттеджа при условии наличия газа упрощается в разы. Ниже мы рассмотрим схемы, которые отличаются максимальной эффективностью именно в случае использования газовых котлов. А пока поговорим о том, какими они бывают.

Разбираемся с разновидностями и особенностями газовых котлов
ХарактеристикаВиды/Примечания
МощностьМалая – до 65 кВтПодходят для газового отопления частного дома
Средняя – до 1700 кВт
Большая – вплоть до 15000 кВтИспользуются преимущественно на промышленных объектах
ФункцииОдноконтурные. Предназначены исключительно для использования в системах отопления
Двухконтурные. Предназначены для нагрева воды в СО и нужд жильцовПроточного типа. Используются при условии, что объемы потребляемой горячей воды незначительные
Со встроенным бойлером. Для полноценного газового отопления и снабжения горячей водой
Котлы для поддержания температуры воды в бассейнах т.д. специализированные решения
Тип горелкиАтмосферная. Чаще всего имеет место при отоплении частного дома газовым котлом
Вентиляционная. Используется на промышленных объектах
ТягаЕстественная. Необходим дымоход
Принудительная. Вывод газов за счет работы вентилятора
Способ установкиНапольный. Выше мощность, больше габаритные размеры, долговечны, дорогие
Настенный. Относительно недорогие, компактные, но менее долговечные. Малая мощность


Схемы СО двухэтажного дома

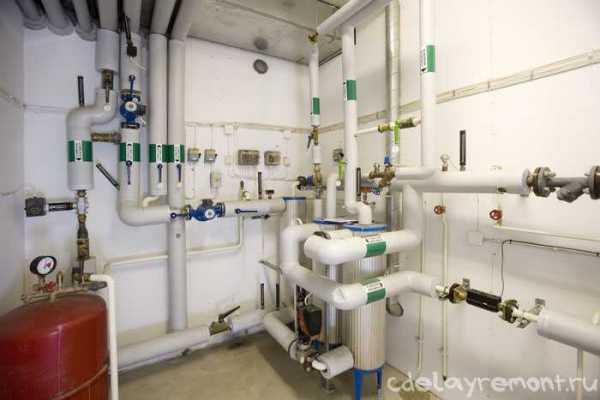

Самая распространенная система отопления в странах СНГ – водяное отопление, где роль теплоносителя играет вода, циркулирующая по замкнутому трубопроводному контуру. Вода нагревается в котле, после чего передает тепло трубам, радиаторам отопления или любым другим отопительным приборам.

По сравнению с остальными вариантами, водяное отопление имеет следующие преимущества:

вода — эффективный теплоноситель;

  • система, по которой циркулирует теплоноситель, является замкнутой. А это значит, что в идеале после ее первоначального заполнения объем воды со временем не должен меняться;
  • водяное отопление частного дома можно устроить своими руками — в этом нет ничего сложного;
  • проще создать контур, обеспечивающий равномерную подачу тепла во все помещения

К недостаткам можно отнести:

  • необходимость содержания в чистоте радиаторов — покрытые пылью, они уже не так эффективно обогревают помещения;
  • по сравнению с воздушным отоплением, водяное после включения не обеспечивает столь же быстрое нагревание воздуха;
  • элементы системы имеют свойство коррозировать, трескаться и т.д. Это может сказаться не только на ухудшении микроклимата в доме, но и сохранности предметов интерьера, например, при прорыве трубы;
  • особые требования к качеству теплоносителя — отсутствие или минимизация количества солей, содержащихся в воде;
  • нельзя просто так отключить СО зимой в «хороший минус» и уехать отдыхать в Египет. Вода в трубах замерзнет, увеличится в объеме и обязательно разорвет их.

В зависимости от того, за счет каких сил происходит циркуляция теплоносителя внутри замкнутого контура, различают СО с естественной (за счет разницы плотности горячей и охлажденной воды) и принудительной циркуляцией (за счет работы насоса). Далее мы рассмотрим основные принципиальные схемы, применяемые на сегодняшний день при проектировании СО частных двухэтажных домов, но для начала определимся с тем, какой в целом бывает разводка труб:

  • однотрубная разводка в загородных домах применяется редко, т.к. в этом случае имеет место существенное различие температуры теплоносителя в радиаторах. Имеет смысл использовать такое решение для небольших домов с малым количеством помещений;
  • двухтрубная разводка является «гибкой» в плане регулировании температуры в отдельных помещениях, но при этом сама система является материалоемкой

Однотрубные системы

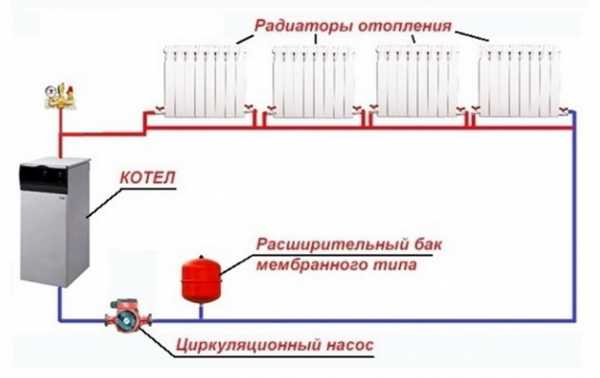

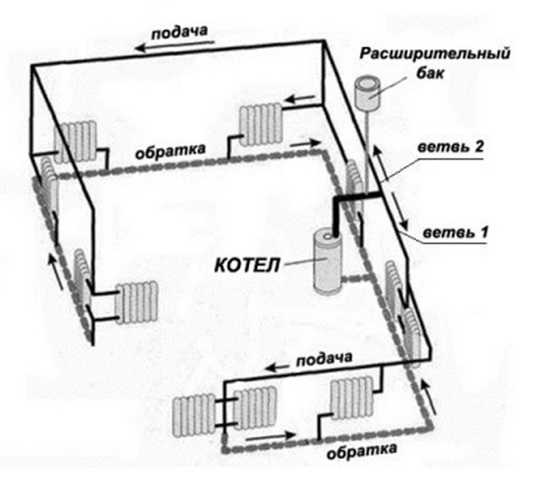

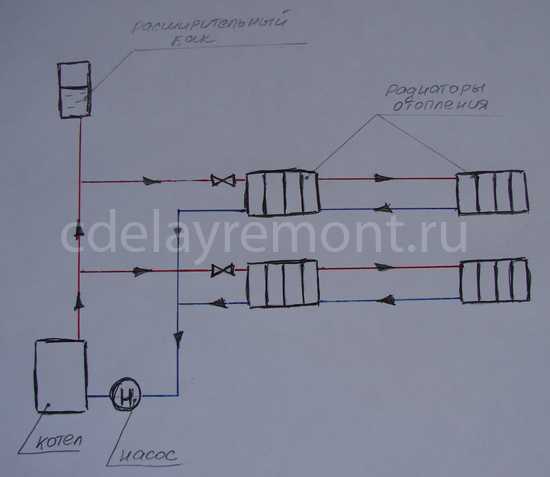

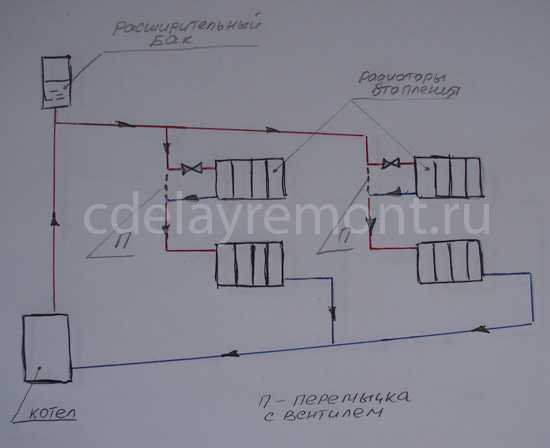

На рисунке ниже показаны две СО частного дома, которые относятся к типу однотрубных (вертикальный ряд). Различие состоит лишь в наличии перемычки с запорным вентилем (показано на схеме). Недостаток данных схем заключается в том, что нижние радиаторы нагреваются в меньшей степени (ведь в них поступает немного остывшая вода) и комнаты на разных этажах прогреваются неравномерно. Но такое отопление имеют одно неоспоримое преимущество – при прокладке трубопровода затрачивается минимум материалов, а проблему неравномерного нагревания радиаторов можно решить путем установки специальной перемычки либо увеличения количества секций для плохо прогреваемых радиаторов. Для увеличения скорости циркуляции теплоносителя на входе холодной воды можно установить циркуляционный насос.

Сразу отметим, что схемы с естественной циркуляцией актуальны лишь в том случае, когда существует возможность установки котла ниже уровня размещения радиаторов (например, в двухэтажном доме, в доме с подвалом или цокольным этажом). Более того, для нормальной циркуляции воды необходим естественный наклон подводящего (с горячей водой – наклон в сторону радиаторов) и обратного трубопровода (подвод остывшей воды – наклон к котлу). Расширительный бак применяется практически во всех простых схемах. Установка насоса в любой из представленных в этой статье схем делает ее более эффективной, устранит ряд недостатков, а также позволит устанавливать котел в любом удобном месте. Ниже как раз и представлен один из вариантов схемы с насосом. Отдельно заметим, что многие современные модели котлов уже оснащены насосными установками.

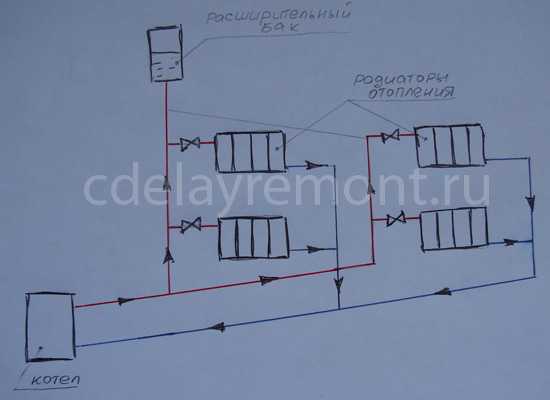

На рисунке выше показана однотрубная система с искусственной циркуляцией (горизонтальное расположение пар радиаторов). Принципиальное отличие от предыдущей схемы состоит в том, что в данном случае обязательно использование насоса для поддержания необходимой скорости циркуляции теплоносителя. Такие СО отличаются простотой монтажа, но при этом не лишены недостатков: неравномерный прогрев и образование воздушных пробок (решается путем установки клапанов для спуска воздуха), зависимость от электроснабжения. И в заключение рассмотрения однотрубной разводки СО поговорим об одном из часто применяемых решений – ленинградской системе, которую легко реализовать в любом доме.

Про ленинградскую систему

Что такое ленинградская разводка или, как ее часто называют, ленинградка? Представьте себе замкнутую на котел (газовый, твердотопливный или электрический – это неважно) трубу (для экономии – из полипропилена), по которой циркулирует вода. Осталось только подключить к этой трубе радиаторы – через них теплоноситель будет проходить параллельно питающему контуру. На видео ниже вы можете ознакомиться с устройством такой СО.


Двухтрубные системы

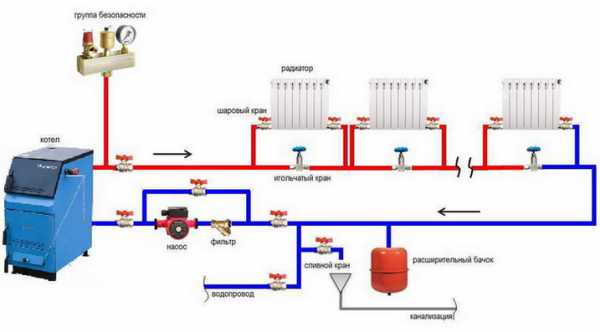

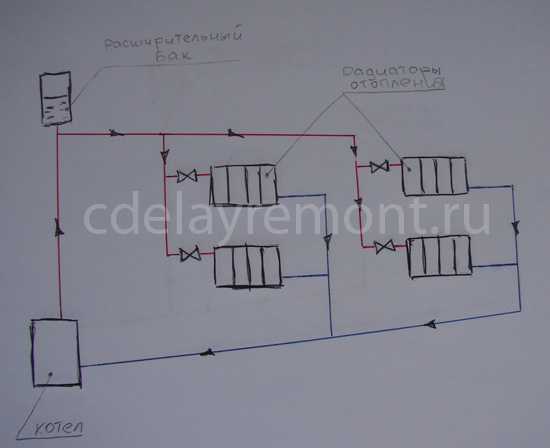

На схеме ниже отражена двухтрубная СО с естественной циркуляцией теплоносителя и верхней разводкой. Радиаторы прогреваются равномернее, но при этом затраты на прокладку труб несколько выше, чем в вышеприведенных схемах. Регулировка нагрева отдельных радиаторов возможна за счет использования запорных вентилей.

На схеме выше мы видим двухтрубную систему с естественной циркуляцией теплоносителя, но с нижней разводкой. Такое решение особенно удобно, если котел стоит в подвальном помещении, и трубы при этом играют роль дополнительного источника тепла в доме. В последнее время вместо того, чтобы использовать традиционное отопление дровами, реализуют именно последнюю схему, особенно, когда участок электрифицирован (а это далеко не редкость) и собственник ценит максимальный комфорт. Так, на первом этаже благодаря нижней разводке труб можно реализовать систему «теплый пол».


Отопление дома без газа

Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.

Итого, отопление без газа может проводиться с использованием следующих решений:

  • за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
  • за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую

Отопление электричеством

К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).

Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.

Печное отопление

Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.

Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.

В заключение статьи

Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования. А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации.

Загрузка...

cdelayremont.ru

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

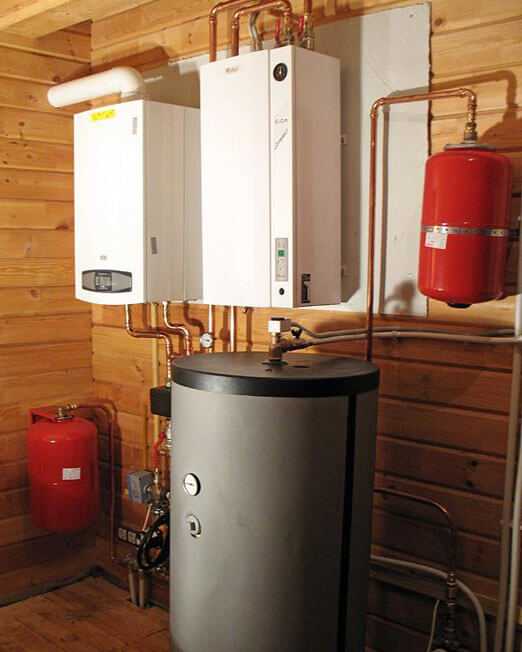

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.

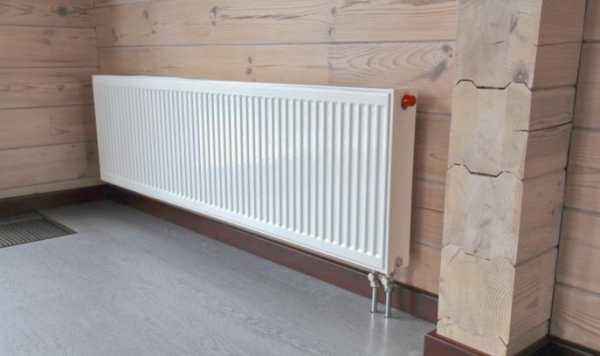

  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.

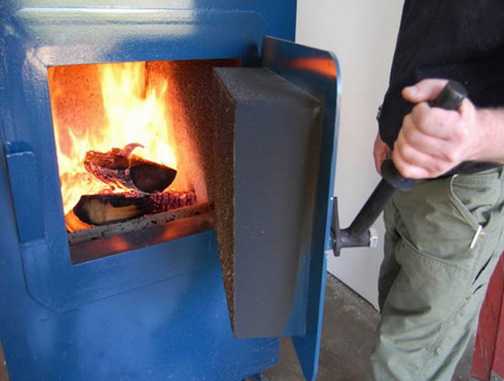

  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

  • С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
  • С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
  • Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

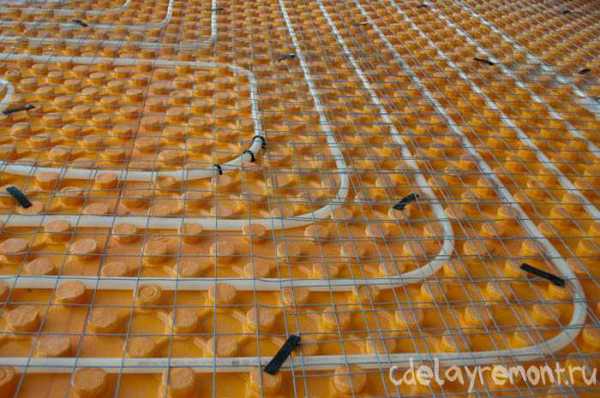

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

  • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
  • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
  • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
  • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
  • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
  • Система заполняется теплоносителем и испытывается.

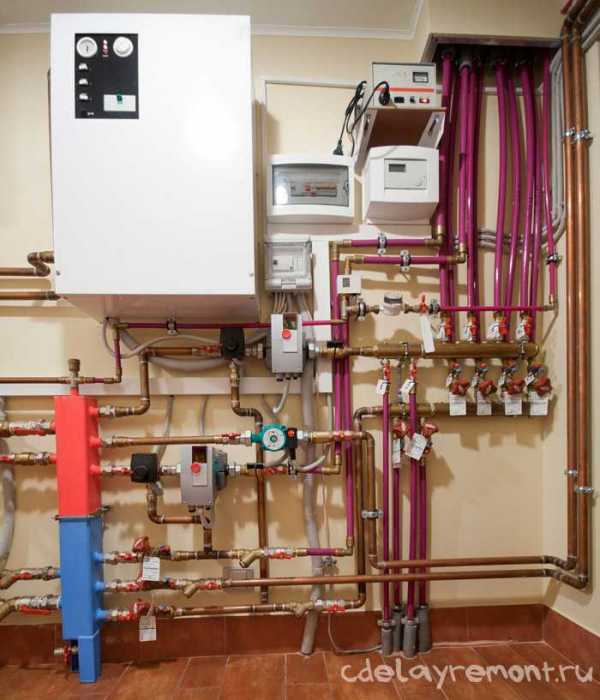

Обвязываем котел

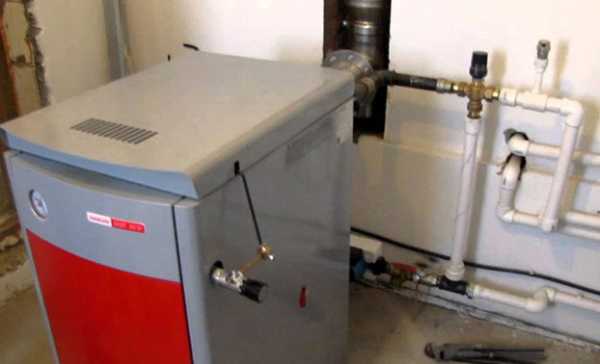

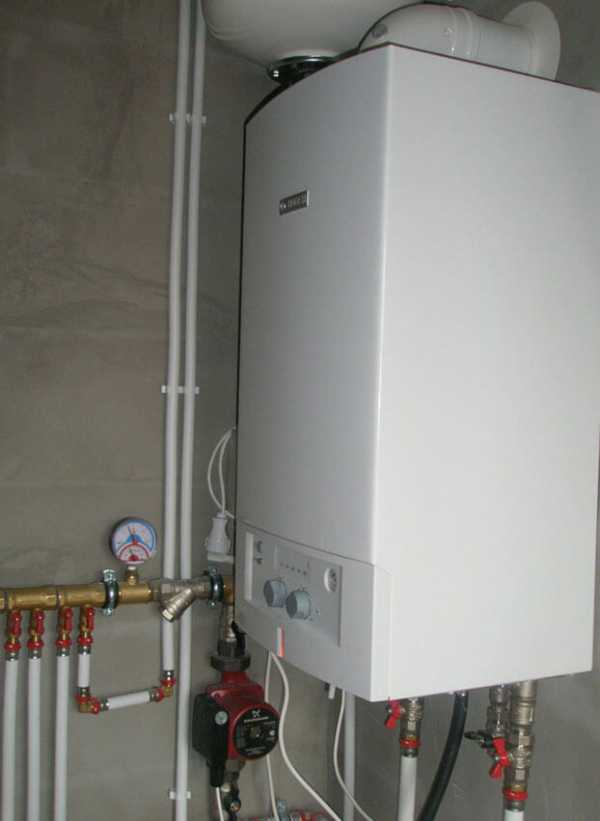

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

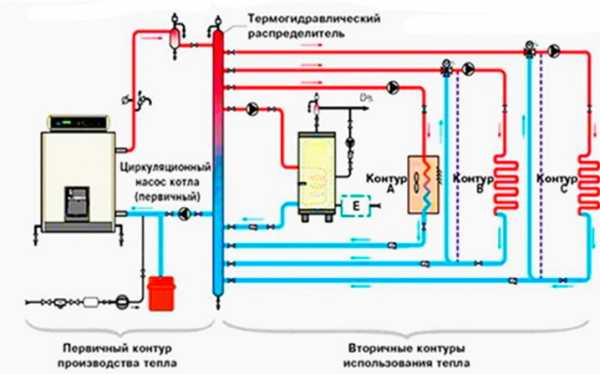

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

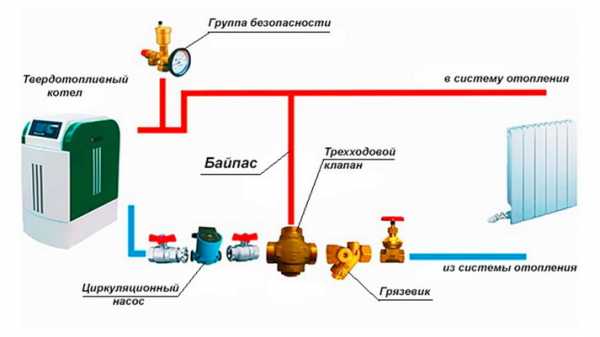

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

  • Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
  • Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.

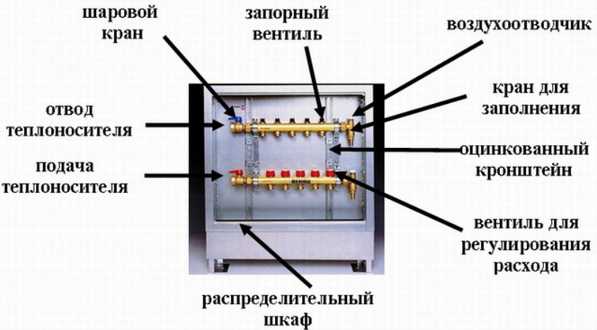

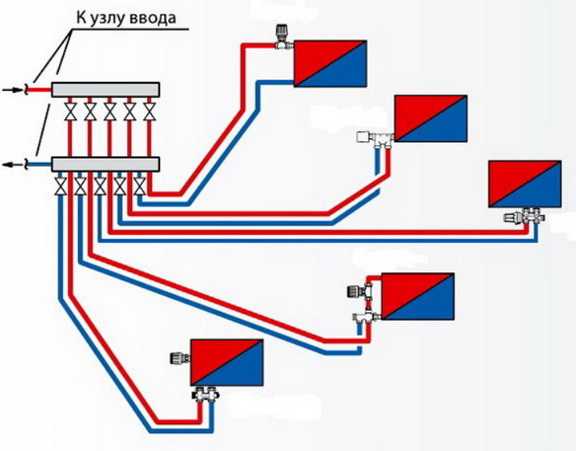

  • Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.

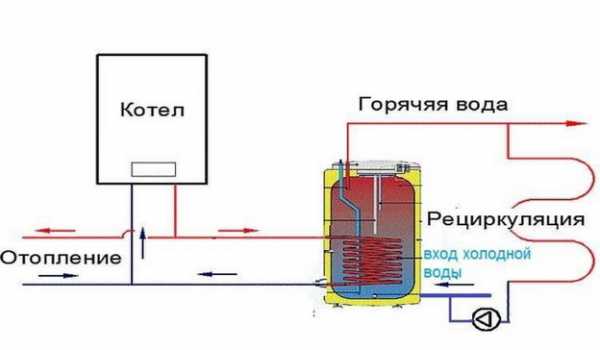

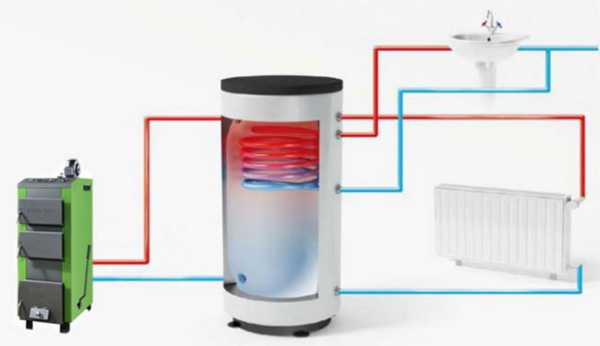

  • Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

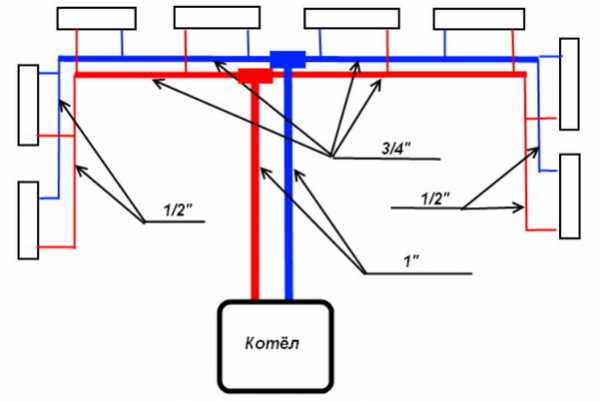

  • Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
    Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
  • Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
  • Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

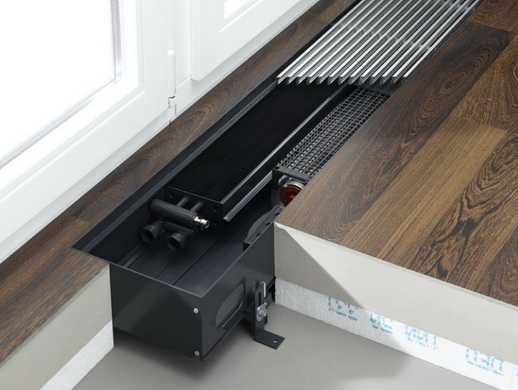

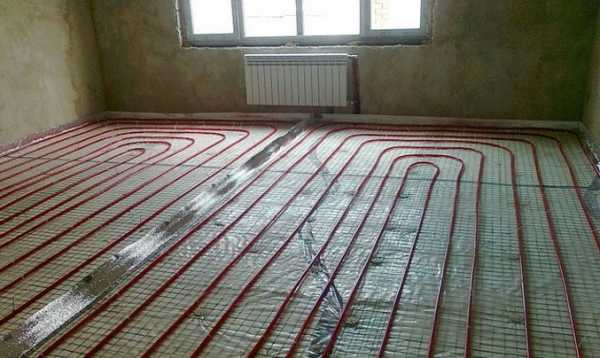

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов

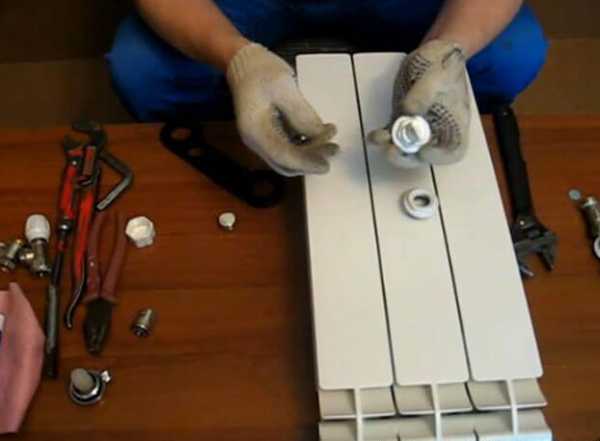

Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

teplodom1.ru

Прокладка труб отопления в частном доме: схемы монтажа

Проектируя систему отопления в частном доме, мы должны особое внимание уделить тому, каким образом будет осуществляться прокладка труб отопления. Существуют различные способы и схемы прокладки и крепления трубопроводов – выбор зависит от условий, планировки здания, материала, из которого оно возведено, финансового бюджета и пожеланий владельца. Например, установка труб в деревянном доме имеет свои тонкости, которые отличают её от прокладки в каркасном здании. Большую роль играет также материал, из которого изготовлены трубы, климатические условия, схема разводки и прочие нюансы.

Прокладка трубопроводов снаружи здания

Прокладка труб отопления снаружи здания может осуществляться либо в земле, либо над землёй. Сейчас в основном используются полипропиленовые трубы, поэтому удобней прокладывать их в земле – таким образом мы сумеем избежать нагромождения излишних коммуникаций на нашем участке.

Полипропиленовые изделия не поддаются коррозии, при замерзании внутри воды они не лопаются – это делает их идеальным объектом для прокладки в земле.

Расположение трубопроводов в земле осуществляется двумя методами:

  • Канальный метод – для укладки в земле устраиваются специальные каналы. Они могут быть следующими:
  • Непроходные – такой тип укладки в земле не даёт возможности доступа к трубопроводу.
  • Полупроходные – этот тип используют тогда, когда нужен редкий доступ к трубам.
  • Проходные – если мы укладываем в земле большое количество коммуникаций и нам необходимо обеспечить возможность быстрого и частого доступа к ним.

  • Бесканальный метод – прокладка труб осуществляется непосредственно в земле. Это усложняет ремонтные работы, если в них возникает необходимость, но значительно сокращает расходы на укладку. Свойства полипропиленовых труб дают возможность применять такой метод без опасности их разрушения в грунте.

Следует учесть, что пряча магистраль в грунт, необходимо маркировать место прокладки, чтобы случайно не повредить её при выполнении земляных работ на участке. Ещё одним важным условием является расположение всех коммуникаций в грунте ниже точки промерзания – таким образом больше шансов избежать замерзания воды в контуре.

Прокладка трубопроводов внутри здания

  • После монтажа наружной магистрали осуществляем монтаж системы внутри здания. Существуют следующие способы, которыми осуществляется установка коммуникаций в частном доме:
  • Открытый – в этом случае коммуникации располагаем методом наружного крепления к стене. Такие схемы выгодны при использовании труб в виде прямых отрезков – трубы в бухтах при таком метода смотрятся неэстетично. Открытый способ применим при проектировании отопления в деревянном доме.

  • Закрытый, при котором прячем коммуникации в стене.
  • Закрытый, при котором прячем коммуникации в пол. Эта схема используется, например, при устройстве водяного пола с подогревом.
  • Закрытый, при котором прячем контур в специальные декоративные элементы, вроде коробов из вагонки или гипсокартона, которые монтируются на стене. Эта схема может применяться в деревянном или каркасном частном доме.

Открытая схема монтажа требует, чтобы крепления к стене были настолько частыми, чтобы позволить избежать провисания коммуникаций. Необходимо знать, что наряду с жёсткими, используются и скользящие крепления – они необходимы для того, чтобы компенсировать температурное расширение полипропилена. Жёсткие крепления к стене используются обязательно в местах подключения к стоякам.

Схема монтажа магистрали отопления в деревянном частном доме должна учитывать усадку деревянных стен, которая происходит со временем. Поэтому удобнее всего применять открытый метод монтажа. Если есть желание сделать коммуникации невидимыми глазу, можно расположить их в межэтажных пространствах либо прятать в пол. Если мы применяем в деревянном частном доме скрытую прокладку, необходимо обеспечить доступ к каждому соединению системы – это необходимо для проведения ремонтных работ.

Существует также вариант разместить их в специальном коробе из вагонки или гипсокартона. В таком случае монтируем из металлического профиля каркас, крепим его к стене, внутри располагаем контур отопления. Снаружи обшиваем вагонкой, гипсокартоном либо другим облицовочным материалом. Все крепления осуществляем при помощи самонарезов. Такая схема даёт возможность простого доступа к любому участку контура.

При монтаже системы в каркасном частном доме может использоваться та же открытая схема. Проводить трубопровод через каркасные стены можем, проделывая в них небольшие отверстия, прокладывая контур и замазывая цементом. Либо можем спрятать коммуникации в пространство между каркасной стеной и гипсокартонным финишным покрытием. Как вариант можно предложить декоративный короб из гипсокартона, аналогичный тому, который предлагался для использования в деревянном здании.

Если речь идёт не о деревянном доме, можем использовать скрытое расположение трубопровода в стенах. Пошагово процесс выглядит следующим образом:

  • Выполняем на стенах разметку, по которой будем укладывать контур.
  • При помощи перфоратора выдалбливаем в стене штробы.
  • Необходимо учесть коэффициент расширения полимерных изделий – для этого снабжаем их компенсаторами.
  • Укладываем контур в штробы, используем крепления на клипсах при помощи дюбелей, выполняем все соединения.
  • Необходимо обеспечить утепление контура для компенсации теплопотерь, которые возникают при использовании такого метода.

  • Проверяем систему на герметичность, пустив по контуру воду. При необходимости устраняем течи, если они есть.
  • Убедившись в полной герметичности системы, замазываем каналы раствором из цемента.
  • Необходимо обеспечить доступ ко всем соединениям для проведения ремонтных работ в случаем возникновения необходимости.

Такой способ неудобен тем, что мы не имеем свободного быстрого доступа к любому участку магистрали. Возникновение течи на замурованном участке может создать серьёзные проблемы, устранение которых будет довольно трудоёмким.

Скрытый способ укладки трубопровода в пол выполняется аналогично тому, который был описан для стен. Он состоит из следующих этапов:

  • Выполняем на полу разметку укладки трубопровода.
  • Вырезаем при помощи перфоратора штробы – следим за тем, чтобы их глубина была больше диаметра контура.
  • Укладываем контур в вырезанные каналы и тщательно утепляем.

  • Проверяем систему на герметичность, пустив в контур воду.
  • Убедившись в герметичности всех соединений, замазываем каналы цементным раствором. Необходимо, чтобы толщина и прочность цемента позволяли выдержать вес человека – в противном случае есть вероятность повредить трубу.
  • По верху кладём финишное покрытие – ламинат или линолеум.

Заключение

Выполняя прокладку трубопровода в частном доме, необходимо учитывать следующие факторы:

  • Материал, из которого построено здание.
  • Материал, из которого изготовлены трубы (по возможности следует использовать полимерные изделия).
  • Планировку здания.
  • Климатические условия.

  • Схему разводки.
  • Эстетические вкусы хозяев жилья.

Все вышеперечисленные факторы, а также многие другие нюансы влияют на то, каким методом прокладки трубопроводов стоит воспользоваться. От правильного выбора будет зависеть не только эстетика помещений, но и эффективность работы системы отопления, удобство её эксплуатации, сервисного обслуживания и ремонта.

mynovostroika.ru

чертежи и план прокладки, организация отопления на фото и видео

Содержание:

1. Компоненты системы отопления в частном доме
2. Выбор топлива
3. План прокладки водяного отопления
4. Расчет отопительной системы
5. Подбор труб
6. Установка системы отопления своими руками

Дом построен: стены есть, крыша есть, что еще нужно? Очень многое, и одним из важнейших элементов будет создание хорошей системы отопления. Чтобы создать отопление в частном доме своими руками, потребуются специфические навыки и инструменты. Сам процесс монтажа нельзя назвать слишком проблематичным, но при отсутствии опыта лучше всего поручить эту работу квалифицированным специалистам.

Компоненты системы отопления в частном доме


Самое главное, что нужно знать об отопительной системе – все ее элементы являются одним целым, каждый из них играет свою роль, и выход из строя одного компонента может привести к возникновению неполадок в системе. Процесс обогрева здания осуществляется, как правило, за счет перемещения теплоносителя по трубопроводу, а для теплоотдачи используются отопительные приборы. Нагрев же теплоносителя осуществляется в котле, где происходит сгорание определенного вида топлива. В качестве теплоносителя могут выступать воздух, жидкость или пар.
Работа паровой системы на сегодняшний день не используется в жилых помещениях, но принцип ее действия все же стоит рассмотреть. Разогретый в котле пар по трубам попадает в отопительные приборы и оседает на их стенках с внутренней стороны. Образовавшийся конденсат попадает обратно в котел, и цикл нагрева возобновляется.

Воздушную систему нередко используют для отопления, а разработана она была очень давно. Нередко системы теплых полов работают именно по схеме воздушного отопления.

И все же самую большую популярность получила водяная отопительная система, в которой теплоносителем выступает жидкость.

В состав классической водяной отопительной системы входят следующие элементы:

  1. Отопительный котел, который разогревает жидкость перед ее продвижением по системе.
  2. Циркуляционный насос, обеспечивающий постоянное движение жидкости по контуру трубопровода.
  3. Расширительный бачок, позволяющий компенсировать тепловое расширение жидкости, тем самым стравливая излишнее давление из системы. Внутренняя полость бака разделена на две части гибкой диафрагмой. Одна из частей заполняется водой, попадающей из системы отопления, а другая часть заполнена газом, сжимающимся при повышении давления в трубопроводе выше номинального.
  4. Отопительный контур, к которому относится весь трубопровод.
  5. Отопительные приборы, обеспечивающие передачу тепла в каждую комнату, где они установлены.
  6. Контрольные датчики и регуляторы, поддерживающие температурный режим в системе и позволяющие контролировать работу всей конструкции.

Выбор топлива


Существует несколько видов топлива, которые используются при отоплении жилых домов.

Отопительные котлы делятся на несколько категорий именно в зависимости от применяемого топлива:

  • твердотопливные котлы: уголь, дрова, торф, пеллеты;
  • газовые котлы: природный или сжиженный газ;
  • электрические котлы: электроэнергия.

Существуют и модели котлов, работающие на альтернативном топливе, но они пока не получили достаточного распространения. А вот указанные выше устройства стоит рассмотреть подробнее.
Твердотопливные котлы целесообразно использовать для отопления домов, площадь которых не превышает 100 квадратных метров. Твердое топливо на сегодняшний день имеет невысокую стоимость, и эксплуатационные расходы будут минимальными. Это, конечно, достоинство, но есть у этих котлов и недостатки: для хранения топлива придется выделять помещение, само топливо довольно грязное, и после него придется убирать.

Твердотопливные котлы очень зависимы от постоянной закладки энергоресурса – в противном случае они очень быстро остывают. Кроме того, такие устройства нужно регулярно чистить, а это не самый приятный процесс. Несколько лучшим вариантом будет использование пиролизных котлов, которые «умеют» подавать топливо автоматически, позволяя продержаться автономно на протяжении длительного периода времени. Кроме того, КПД таких устройств выше, что достигается за счет сжигания выделяющегося газа. Читайте также: "Какое отопление лучше в частном доме - рассмотрим возможные варианты и способы".

Существуют и жидкотопливные отопительные котлы. Эти устройства сами по себе довольно неплохи: высокая номинальная мощность, хорошая эффективность и неприхотливость. Такие котлы хорошо подходят для степных регионов, где с твердым топливом могут возникнуть проблемы. Но есть и отрицательные стороны у котлов, использующих жидкое топливо: во-первых, требовательность к качеству топлива, которое тоже нужно где-то хранить – а ведь это может привести к пожару. К тому же, жидкотопливные устройства очень тяжелы, поскольку изготавливаются из чугуна.

А вот газовые котлы указанных недостатков лишены, поэтому при наличии подведенного магистрального газа организация отопления в частном доме становится проще. Главное понять, какие газовые котлы лучше для частного дома. К тому же, газ на сегодняшний день является самым дешевым видом топлива, и даже необходимость оформления документов для проведения газового отопления окупается достаточно быстро. Газовое отопление является самым распространенным и удобным способом обогрева здания.

План прокладки водяного отопления


Водяное отопление может на этапе проектирования обзавестись характерными особенностями, которые в дальнейшем будут определять функциональность системы. Например, для того, чтобы объединить отопление и горячее водоснабжение, необходимо сразу создавать двухконтурную систему отопления частного дома – в противном случае придется добавлять отдельный водонагреватель. Читайте также: "Регистр отопления своими руками".
Вторая особенность конструкции – разводка. Прокладка отопления в частном доме имеет три схемы разводки: однотрубную, двухтрубную и коллекторную. Однотрубная разводка является цельным контуром, и вода в нем двигается по кольцу, остывая в отопительных приборах. Стоит отметить, что такая конструкция затрудняет создание равномерного распределения тепла по всем помещениям, поэтому она практически не используется.

Для двухтрубной разводки требуется два трубопровода, что скажется на стоимости конструкции, но она будет гораздо удобнее в эксплуатации и намного эффективнее (прочитайте: "Прокладка трубопроводов отопления по правильной схеме"). Один из контуров такой системы предназначен для подачи горячей жидкости, а второй – для возвращения холодной в котел. Коллекторная система тоже состоит из двух труб, но они не контактируют, и жидкость из коллектора идет сразу в котел. Читайте также: "Двухтрубная система отопления частного дома своими руками".

Расчет отопительной системы


Расчет конструкции позволит создать детальный план отопления в частном доме. При расчете отопительных систем используются разные данные, начиная с мощности котла и заканчивая числом секций радиатора. Необходимая тепловая мощность котла рассчитывается по усредненной формуле, согласно которой для обогрева одного кубического метра помещения требуется 40 Вт энергии. Кроме того, к полученной цифре необходимо добавить еще около 20%, что позволяет учитывать теплопотери и дает возможность использовать котел не на всю мощность. Расчет необходимого числа секций радиатора проводится по тому же алгоритму, а уже потом подбираются подходящие устройства, в зависимости от их мощности.

Подбор труб


На сегодняшний день на рынке можно найти металлические, пластиковые и металлопластиковые трубы. Металлические трубы довольно тяжелы, и самостоятельный монтаж может вызвать затруднения. Несмотря на это, часть системы между котлом и отопительным контуром придется выполнить именно из металлических труб, поскольку они обладают высокой термостойкостью. Металлопластиковые трубы очень хороши, поскольку имеют ряд положительных качеств: они легкие, прочные и довольно надежные. Существуют еще и медные трубы, но для их монтажа потребуются некоторые специфические навыки и специальное оборудование.

Установка системы отопления своими руками


Перед выполнением работ желательно выполнить чертежи отопления частного дома, чтобы наглядно видеть, как будет выглядеть система.

При выполнении работ по созданию отопительной системы необходимо придерживаться следующего алгоритма:

  1. Сначала устанавливается котел. При этом необходимо соблюдать правила установки выбранной модели. К котлу подсоединяется дымоход. Нюанс: газовые котлы нельзя размещать в подвальных помещениях. Читайте также: "Лучевая система отопления своими руками".
  2. Теперь можно устанавливать отопительные приборы. Располагать их нужно под окнами: это позволяет создать тепловую завесу, не дающую холоду от окон попадать в комнату.
  3. Когда радиаторы установлены, можно приступать к монтажу трубопроводов, учитывая предварительно нанесенную разметку. Устанавливая трубы, нужно обязательно вовремя снабжать их дополнительными элементами: кранами и вентилями. Читайте также: "Установка отопления в частном доме - схема устройства на примерах".

Заключение

Провести отопление в частном доме своими руками не так уж и трудно – достаточно подойти к этому делу ответственно и грамотно, и все будет работать в штатном режиме (прочитайте также: "Как провести отопление в частном доме - проведение системы на примерах"). Все элементы систем можно найти на рынке, а разобраться в их назначении и устройстве не составит труда. При отсутствии опыта проведения отопительной системы стоит воспользоваться услугами профессионалов.


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
