Как сделать антенну для телевизора своими руками
Телевизионную антенну, которая рассчитана на прием цифрового сигнала, можно сделать своими руками.
Схема изготовления определяется в зависимости от поставленной задачи, места установки, по частоте и условий эксплуатации.
Особенности конструкции антенны
От технических характеристик выбранной модели антенны зависит качество картинки, отображаемой на экране. Однако, для того чтобы наслаждаться качественным изображением, не обязательно тратить денежные средства на покупку фирменного оборудования на дачу или в квартиру и привлечение профессиональных специалистов.
Выполнить антенну можно своими руками из подручных материалов – провода или кабеля. Минимальные финансовые вложения и усилия — отличная возможность обеспечить трансляцию 20 федеральных каналов, которые входят в государственный бесплатный пакет.
Телевизионная антенна – устройство, без которого полноценная работа телевизора не представляется возможной. В зависимости от рабочей частоты антенны могут быть диапазонными, одноканальными или всеволновыми. Размеры устройства определяются длиной волны.
Внимание! Важно обратить внимание, что для приема цифровых каналов телевизор должен поддерживать соответствующий стандарт.
Прежде чем перейти к изготовлению антенны, следует проверить эксплуатационные возможности телевизора.
Однако, у телевизионной антенны есть ряд других технических особенностей, к которым относятся:
- Возможность приема сигнала только в дециметровом диапазоне.
- Обязательное наличие усилителя – встроенного или купленного отдельно.
- Использование остронаправленного приемника. Это исключает возникновение помех.
- Для того чтобы исключить зашумление, необходимо установить защитный фильтр.
- Какие технические характеристики антенны определяют качество приема ТВ сигнала
- Качество приема телевизионного сигнала зависит от таких критериев и параметров, как:
- Место установки.
Комнатные антенны устанавливаются внутри помещения и не требуют использования профессионального инструментария.
Настройка производится быстро: можно отследить качество картинки на экране. Среди недостатков такой конструкции следует отметить плохое изображение.
Наружные антенны отличаются тем, что могут принимать слабый сигнал вдали от телевышки. Процесс установки требует усилий и времени; кроме того, необходимо правильно определить высоту – от этого зависит качество картинки.
Наличие усилителя может потребоваться в том случае, если установка антенны производится месте, где нет уверенного приема сигнала.
Как правило, это происходит, если телевизор расположен вдали от антенны или транслятора. Еще одной причиной могут стать высотные здания, выстроенные на линии между телевышкой и телевизором.
В зависимости от выбранного устройства, усиление может быть пассивным – когда сигнал усиливается только посредством конструкции антенны – или активным.
Варианты изготовления антенны для цифрового тв своими руками
Сегодня на территории России действует федеральное цифровое вещание; каждое устройство принимает 20 каналов, которые входят в государственный пакет.
Бесплатный доступ обеспечивается независимо от способа передачи сигнала – цифрового или дециметрового.
В случае необходимости каждый может самостоятельно сделать антенну для приема цифрового сигнала: для этого потребуются только подручные материалы.
Из кабеля

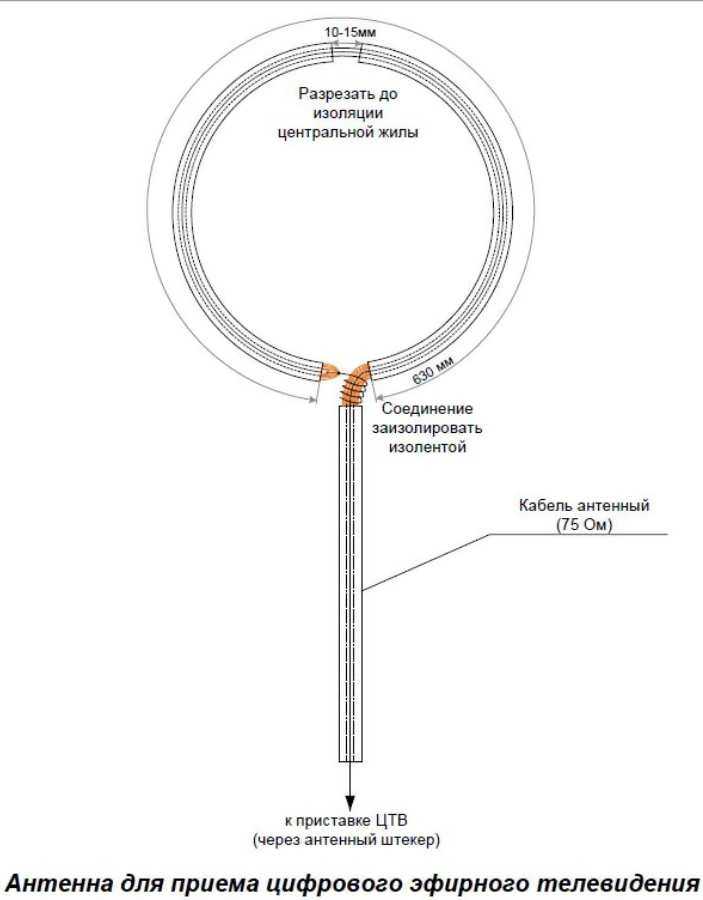

Петлевая антенна признана самой простой из всех самодельных вариантов. Для ее изготовления потребуется только кабель с медным сердечником, нож, плоскогубцы и штекер для подключения к телевизору.
Процесс изготовления такой антенны предполагает выполнение ряда простых действий:
- Подготовить отрезок кабеля длиной не менее полутора метров.
- Удалить изоляционный материал с центральной жилы и экрана.
- Обнажить центральную жилу через 22 см от края.
- Обмотать жилу и оплетку вокруг экранирующей оболочки, сформировав при этом кольцо.
- Надеть штекер.
- Главным преимуществом такой конструкции является простота ее изготовления.
До 50 км. Можно сделать за 5 мин. Только КАБЕЛЬ, разьём, НОЖ!Из провода
Сборка такой антенны требует отрезок коаксиального провода, нож, паяльник.
Петля отличается уверенной работой и высокими техническими характеристиками даже при условии, что антенна устанавливается в условиях плотной застройки зданий.
Цифровая антенна своими руками. Антенна DVB T2 из провода. Простая цифровая Т2 антенна для ТВ.Процесс сборки занимает не более 5 минут.
Антенна Туркина — конструкция дальнего приема для DVB T2
Конструкция такого приемника предполагает наличие металлических колец вибраторов. Они используются в качестве пассивных элементов и активной части, а также выступают в роли защиты от помех.
Размер вибраторов и расстояние между ними определяются длиной принимаемой волны.
Перед началом сборки необходимо подготовить основание: можно использовать деревянную рейку.
Дециметровая антенна: схемы и чертежи с размерами
Несмотря на то, что в настоящее время особенно популярными считаются спутниковое и кабельное телевидение, многие предпочитают эфирное телевещание.
Для этого не обязательно покупать дорогостоящее оборудование: домашнюю антенну можно собрать самостоятельно.
Популярность дециметровой антенны, особенно для сезонного использования, обусловлена двумя факторами.
Как правило, федеральные каналы транслируются именно в этом диапазоне: конструкция ретрансляторов заметно упрощается, что позволяет использовать большее количество маломощных передатчиков, расширяя зону покрытия.
Кроме того, для трансляции цифрового телевидения используется такой же диапазон.
Где и как лучше установить антенну
Основной проблемой, с которой сталкивается человек после изготовления антенны, является место ее установки. Настроить телевидение внутри многоквартирного дома просто: для этого можно использовать подключение к общедомовой антенне.
В частном доме такая система отсутствует; требуется индивидуальное оборудование, сделанное своими руками. Как только устройство будет готово, необходимо выбрать место, где оно будет установлено.
На крыше
Самое высокое место на участке, где отлично ловит сигнал, нет помех. Зритель сможет наслаждаться качественной картинкой на экране устройства. Такой вариант считается востребованным и используется чаще остальных. Для того чтобы произвести монтаж антенны на крыше, требуется подготовить лестницу и крепежные элементы, а также соответствующий инструмент.
На стене
Альтернативный вариант установки, который требует особого внимания и аккуратности при работе с фасадными материалами. Нужно подобрать подходящую стену: важно, чтобы она хорошо пропускала сигнал.
Для установки потребуются болты и саморезы. Как правило, антенна фиксируется на внешней стене здания, рядом с оконным проемом. Это позволяет без труда проложить кабель.
Перед тем как приступить к установке антенны, необходимо тщательно смазать все стыки конструкции машинным маслом: это требуется для того, чтобы исключить воздействие коррозии и образование ржавчины.
Важно! Если установка производится на крыше, рекомендуется воспользоваться страховкой: после этого можно поднимать устройство на крышу.
Для того чтобы избежать негативного воздействия внешних факторов, рекомендуется использовать брусок: он будет служить в качестве подкладки между антенной и крышей. При условии, что монтаж производится на кирпичную трубу, в качестве фиксирующих элементов используются хомуты.
После установки антенну необходимо настроить: подбирается оптимальное направление получения сигнала. При прокладывании кабеля важно избегать пережимов и перегибов. Обязательным условием является наличие заземления: во время грозы антенна может прийти в ненадлежащее состояние и стать причиной возгорания.
Изготовление и установка антенны своими руками – отличная возможность избежать покупки дорогостоящего оборудования и привлечения профессиональных специалистов. Ввиду того, что при изготовлении антенны для приема телевизионного сигнала используются подручные материалы и инструменты, которые есть у каждого мужчины, процесс не влечет финансовых затрат.
Справиться с работой сможет каждый: для этого не обязательно владеть специализированными знаниями и навыками или профессиональным оборудованием.
Как вам статья?
Павел
Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Лучшие антенны для цифрового телевидения на 2023 год
Отказ от кабеля стал синонимом отказа от кабельных и спутниковых подписок в пользу услуг потокового видео. Это оставляет много прямых трансляций на столе, которые вы можете получить бесплатно. Все, что вам нужно, это антенна для настройки на телевизионные станции старомодным способом (конечно, в формате высокой четкости с цифровыми сигналами). Если вы хотите быть в курсе местных программ или просто хотите большего разнообразия, помимо того, что вы можете транслировать, настройка антенны для вашего телевизора — это способ сделать это. Вот как выбрать лучшую антенну для ваших нужд, а также продукты, которые мы рекомендуем.
Рекомендовано нашими редакторами
Лучшие сервисы потокового вещания в прямом эфире на 2023 год
Как смотреть телепередачи в формате 4K: руководство по ATSC 3.
0
Что на самом деле означают номера моделей и SKU телевизоров? Как узнать, выгодная ли вам сделка
Антенны Direct ClearStream Eclipse Комнатная антенна HDTV
39,99 долларов в Антеннах Прямые
Видеть это (Открывается в новом окне)Antennas Direct — популярный бренд, предлагающий широкий выбор внутренних и наружных антенн. Комнатная HDTV-антенна Eclipse представляет собой простую плоскую модель в форме диска с наклеивающейся конструкцией. Вы можете приклеить его на любую гладкую поверхность, например на окно, без использования скотча или любого другого клея. Это многонаправленная антенна с радиусом действия 35 миль.
Антенны Direct ClearStream Flex Комнатная антенна HDTV с усилителем UHF/VHF
$ 89,99 на Amazon
Видеть это (Открывается в новом окне) ClearStream Flex больше и дороже, чем ClearStream Eclipse. Благодаря большему размеру и включенному усилителю эта комнатная антенна имеет более впечатляющий радиус действия более 50 миль.
Антенны Прямая 8-элементная 8-элементная бабочка DB8e Чердачная/наружная антенна HDTV
159,99 долларов в Антеннах Прямые
Видеть это (Открывается в новом окне)Решительно ретро Антенны Direct DB8e 8-элементная антенна Bowtie очень мощная. Он имеет две панели (каждая с четырьмя элементами и отражателем), которые вы можете наклонять в сторону групп ближайших станций, чтобы получить наилучшие результаты. Это все еще многонаправленная антенна, но ее радиус действия составляет около 70 миль.
Лист Моху +
$ 47,99 на Amazon
Видеть это (Открывается в новом окне)Mohu Leaf + может выглядеть непритязательно как плоская комнатная многонаправленная антенна, но ее усилитель с питанием от USB добавляет 15 дБ мощности сигнала, обеспечивая радиус действия более 60 миль. Его двусторонний дизайн (одна сторона черная, а другая белая) означает, что вы также можете подобрать его к своему интерьеру.
«Безымянная» цифровая антенна Amazon
$ 24,99 на Amazon
Видеть это (Открывается в новом окне) Конечно, у Amazon есть телевизионные антенны, хотя внутренняя телевизионная антенна AmazonBasics(открывается в новом окне) больше не доступна.
К счастью, существует множество безымянных комнатных телевизионных антенн за 20 долларов, таких как эта модель Amazqi, которые кажутся очень похожими. Это простые плоские антенны с типичным радиусом действия около 35 миль. Они не предлагают много функций и, вероятно, не так надежны, как альтернативы известных брендов, но, по крайней мере, большинство из них имеют право на доставку Prime.
Активная изогнутая антенна HD5 HDTV Monoprice
$ 19,99 на Amazon
Видеть это (Открывается в новом окне) Monoprice остается одним из самых сокровенных секретов для энтузиастов и установщиков домашних кинотеатров; компания продает надежные и недорогие антенны, кабели и другое аудио/видео оборудование. Антенна Monoprice Active Curved HDTV представляет собой простую, доступную и слегка изогнутую комнатную антенну с усилителем, обеспечивающим рабочий диапазон в 60 миль.Monoprice Прозрачная оконная или настенная тонкая бумажная антенна HDTV
$ 14,56 на Амазонке
Видеть это (Открывается в новом окне) Большинство внутренних антенн непрозрачны, но антенна Monoprice Clear Window является прозрачной или, по крайней мере, полупрозрачной.
Это означает, что вы можете прикрепить его к окну и при этом пропускать много света. Он также оснащен встроенным усилителем, поэтому он должен иметь такой же радиус действия 60 миль, как и изогнутая модель Monoprice, всего на несколько долларов дороже.
Monoprice Digital HD7 Наружная антенна HDTV
Если вы можете установить антенну снаружи и нацелить ее, наружная антенна Monoprice Digital HD7 станет самым доступным способом получения телевещания. И даже без усилителя антенна имеет дальность действия до 65 миль.
Ваше местоположение имеет значение
Перед покупкой антенны проверьте, какие каналы доступны рядом с вами. AntennaWeb(откроется в новом окне) имеет полезный инструмент, который позволяет вам ввести свое местоположение, чтобы увидеть, где находятся ближайшие телевизионные станции. Он даже предоставляет карту, на которой показано расстояние от каждой станции и тип антенны, необходимой для получения сильного сигнала.
Как только вы узнаете, какие станции вы можете принимать, вы сможете выбрать лучшую антенну для покупки.
Инструмент телевизионных станций AntennaWeb классифицирует близлежащие станции на основе типа наружной антенны, которая вам нужна. Это связано с тем, что комнатные антенны сильно зависят от архитектуры вашего дома и наличия любых конструкций, которые могут мешать сигналам. Однако это не означает, что карта бесполезна для комнатных антенн; желтые и зеленые станции работают с разнонаправленными антеннами малого и среднего размера, установленными на открытом воздухе, что означает, что вы, вероятно, сможете получить от них сигнал, используя комнатную разнонаправленную антенну. Для станций, которым требуются направленные антенны или предусилитель, вам, вероятно, понадобится модель для улицы.
(Фото: АнтеннаВеб)
Многонаправленные и направленные антенны
Многонаправленные антенны могут принимать сигналы с любого направления. Обычно это плоские, прямоугольные или круглые листы, которые можно установить на окно.
При правильной настройке они могут настроиться на любую станцию в пределах досягаемости, независимо от их положения относительно вас.
Многонаправленные антенны являются наиболее распространенным типом телевизионных антенн. Почти все внутренние антенны являются многонаправленными, как и многие наружные антенны. Их легко настроить, и вам не нужно знать точное местоположение каждой станции. Однако они, как правило, слабее, чем направленные антенны.
Направленные антенны, ну, направленные. Обычно они выглядят как плавники, стрелы или трубки и требуют, чтобы вы указали их прямо на станцию. Таким образом, вам нужно планировать заранее, прежде чем монтировать их. Они предлагают гораздо больший диапазон, чем разнонаправленные антенны, и, таким образом, позволяют вам настраиваться на более удаленные станции.
Направленные антенны обычно требуют наружной установки, поэтому они лучше подходят для домов, чем для квартир. Направление антенны на станцию не так эффективно, если, в конце концов, стена соседнего здания блокирует ее сигнал.
NextGen TV, ATSC 3.0 и 4K-трансляции
(Источник: Рене Рамос, Shutterstock/Альберто Масново)
Вы можете подумать, что можете получить видео 4K только из службы потоковой передачи. Это все еще так для большинства людей, но ситуация неуклонно меняется из-за нового стандарта вещания. Подавляющее большинство каналов, которые вы можете получить по воздуху, передают видео с разрешением 1080p, 720p или даже с более низким разрешением, используя стандарт ATSC 1.0, который используется с момента перехода на цифровое телевидение в 2009 году.. Но несколько лет назад появился стандарт ATSC 3.0 (ATSC 2.0 так и не был развернут). В этой последней версии вещательные станции получили возможность передавать в формате 4K.
Хорошей новостью является то, что вам не нужна совершенно другая антенна для просмотра ТВ NextGen, как это было при переключении с аналогового на цифровое вещание. Плохая новость заключается в том, что вам может понадобиться совершенно другой телевизор.
Вам нужен тюнер ATSC 3.0, а они появились совсем недавно и в основном в более дорогих моделях. Телевизоры, оборудованные ATSC 3.0, обычно упоминают этот стандарт или имеют логотип NextGen TV на упаковке, маркетинговых материалах или технических спецификациях. Также появляются отдельные тюнеры ATSC 3.0, но обычно они стоят несколько сотен долларов.
Вы также, вероятно, не сможете некоторое время смотреть NextGen TV, если только вы не живете в определенных мегаполисах. В нескольких десятках городов, включая Остин, Лос-Анджелес и Сиэтл, есть телеканалы NextGen, в том числе во многих относительно небольших городах. Однако развертывание происходит очень неравномерно, и NextGen TV по-прежнему недоступен в Бостоне, Чикаго, Нью-Йорке и Сан-Франциско. Вы можете проверить на веб-сайте NextGen TV (открывается в новом окне) рынки, где каналы доступны и где они запланированы.
Полное руководство по обрезке шнура
(Кредит: Andrey_Popov/Shutterstock)
Антенны — это не единственное, о чем вам нужно подумать, прежде чем перерезать шнур.
Вот потоковые сервисы и устройства, необходимые для начала.
Коаксиальная телевизионная антенна, которую вы можете сделать сами
Вы можете сделать удивительно хорошую цифровую телевизионную антенну из куска неиспользованного коаксиального кабеля. Эта самодельная антенна, которую вы можете сделать за 15 минут, не подходит для приема удаленных сигналов, но в районе метро она принимает десятки каналов HDTV.
Вы можете сделать простую телевизионную антенну, сняв последние шесть дюймов изоляции со стандартного коаксиального телевизионного кабеля, отогнув экран и оставив шесть дюймов оголенного медного провода. Там, где я живу, в 10 милях от городской черты Сент-Луиса, эта простая антенна принимает 40 каналов. Если вы живете за пределами крупного города, вам лучше подойдет дизайн Грея-Ховермана.
Что вам понадобится
Для этой антенны DTV требуется очень мало инструментов или материалов. Вам понадобится следующее:
- Стандартный коаксиальный телевизионный кабель длиной не менее 1 фута
- Бокорезы
- Острогубцы (дополнительно)
- Универсальный нож
- Изолента или 3/8-дюймовая термоусадочная трубка
- Резиновые перчатки или рабочие перчатки перчатки
- Фен при использовании термоусадочной трубки
Вот и все.
Лучше всего, если у ножа будет новое или относительно новое лезвие, так как вы собираетесь резать пластик. Я использую термоусадочную трубку, потому что это проще и результат выглядит лучше, но вы можете использовать изоленту.
Удивительно, но у меня не было неиспользуемых коаксиальных кабелей, но я нашел пару в комиссионных магазинах. Я заплатил 1 доллар за один и 2 доллара за другой. Если кабель длиной два фута, вы можете разрезать его пополам и сделать из него две антенны.
Обрезка коаксиального кабеля
Эта антенна, сделанная из коаксиального телевизионного кабеля, работает на удивление хорошо и незаметно прячется. Он до сих пор прекрасно работает, спрятанный под шкафом.
Если вы режете кабель, вы буквально можете отрезать кабель от кабельного или спутникового телевидения и сделать из него антенну.
Я не знаю минимальную длину используемого кабеля, но могу сказать, что те, которые я сделал, имеют длину около 1,5 футов и работают хорошо. Если вам нужна короткая, ненавязчивая антенна, смело экспериментируйте.
Большинство коаксиальных кабелей, которые вы, вероятно, найдете, имеют длину 3 фута, если не больше, поэтому вы, вероятно, можете сделать две антенны из кабеля.
Разрежьте кабель пополам с помощью бокорезов или, если кабель очень короткий, просто отрежьте конец. Коаксиальный кабель жесткий, поэтому может потребоваться 3-4 разреза бокорезами, чтобы пролезть через него. Оставьте разъем на одном конце, так как он будет вставляться или ввинчиваться в разъем антенны телевизора.
Удаление изоляции и экрана
Отмерьте шесть дюймов от конца, затем срежьте изоляцию канцелярским ножом. Вам нужно будет вырезать все вокруг, так что ожидайте, что это займет как минимум четыре прохода. И помните, чему вы научились в разведчиках: отрезать от себя, а не к себе. Я считаю, что проще всего разрезать кабель, затем немного потянуть за него, чтобы убедиться, что я прошел через изоляцию, затем повернуть кабель примерно на 90 градусов и повторить.
После того, как вы полностью прорежете изоляцию, вы сможете отсоединить конец одним куском.
Откажитесь от этой части; вы не будете использовать его ни для чего.
Внизу вы увидите много плетеной изоляции. В этот момент вы можете надеть перчатки. Некоторые кабели сделаны с очень липким клеем. На других он мягкий. Если изоляция очень липкая на ощупь, вам нужно надеть перчатки.
В этот момент вы можете оттянуть плетеный экран назад. Просто отодвиньте его в сторону на данный момент; мы сделаем так, чтобы это выглядело аккуратно позже. Когда вы потянете его назад, он немного изнашивается по краю, но это нормально.
Удаление пластикового сердечника
Теперь самое сложное: металлизированный пластиковый сердечник. Нет действительно хорошего способа сделать это. По сути, вам нужно провести кабель над мусорным ведром и вырезать пластиковую жилу канцелярским ножом. Если вы направите его под правильным углом, вы сможете отрезать длинный ломтик почти на всю шестидюймовую длину. В других случаях вам повезет получить кусок в один дюйм. Просто работайте очень осторожно и срезайте от себя, вырезая до меди.
Когда вы получите поверхность, обращенную к вам, до голой меди, поверните кабель примерно на 45 градусов и повторите. Мне требуется около четырех проходов, чтобы полностью очистить медь вокруг.
Изоляция экрана для завершения антенны коаксиального кабеля
Мы почти закончили. Отрежьте 3/8-дюймовую термоусадочную трубку, достаточно длинную, чтобы покрыть экранирующую оплетку с небольшим запасом с каждой стороны. Я считаю, что около 7 дюймов делает свою работу. Плотно натяните экран на изоляцию, затем наденьте трубку на медный конец и на экран, оставив нахлест около четверти дюйма на медной стороне. Усадить трубку феном на сильном огне.
Если у вас нет термоусадочной трубки, обмотайте оплетку изолентой. Туго затяните оплетку, затем туго обмотайте ее изолентой, начиная с конца, ближайшего к разъему, по спирали вверх к медному проводу.
В целях безопасности я предлагаю вам приклеить бусину на конец медного кабеля, чтобы он никого не задел.
