В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций, которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении, минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок. Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

кабель
несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
штекер
саморезы
отвёртка
палка
изолента
саморезы в количестве 2 штук

Ниже прилагается инструкция, как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
Для стойкости конструкции следует прикрутить кабель изолентой к палке.
Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Антенна для телевизора своими руками

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

Для начала следует найти любой контур из металла, предварительно изолированный. Нужно подсоединить его с антенным входом на тв.
Следующим шагом будет установка контура на деревянную подставку. Надо поставить получившуюся конструкцию на телевизор. Ну или на балкон, кому как удобно.
При помощи штекера и кабеля надо соединить телевизор с самодельной антеной. Перед этим нужно срезать изоляцию кабеля, примерно 5 сантиметров в длину.
Откроется обмотка кабеля, которую надо будет разделить пополам и отогнуть.
На ту же длину следует обрезать и внутреннюю обмотку для того, чтобы оголить жилу кабеля.
В штекере нужно закрепить оголившуюся жилу кабеля с обмоткой, используя для этого шурупы. Кстати, если в штекере не будет хватать места, то обмотку можно укоротить.
Другой край кабеля нужно тоже зачистить, затем закрепить на контуре, сделав кольцо из жилы.
Места соединения следует обмотать изолентой для придания конструкции большей устойчивости.

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

elektro.guru

помощь в выборе и сборке

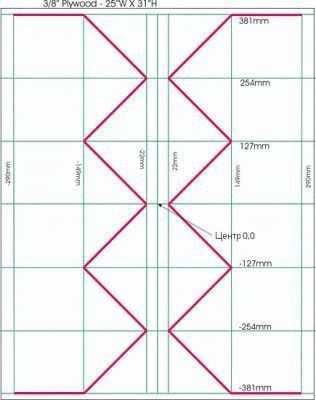

В комнате традиционно применяются рамочные антенны, полуволновые вибраторы, симметричные и несимметричные, подвид упомянутых выше – зигзагообразные. «Чебурашки» из листа алюминия с кольцами-ушами по краям сегодня непопулярны, требуют слишком много сил на изготовление, а затраты возрастают. Конструкции устройств типичны. Логопериодические антенны изготавливают для верхнего диапазона ДМВ, а также волновые каналы имеют хождение. Как выбрать, как комнатная ТВ антенна конструируется из множества вариантов — ответ смотрите ниже.

Самодельная антенна для ТВ

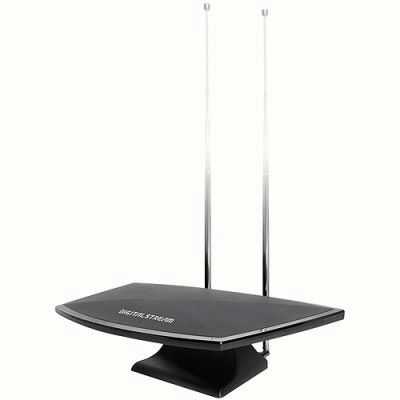

Какую комнатную антенну выбрать

Комнатную антенну можно изготовить из проволоки и подручных материалов. Самодельная комнатная антенна хороша тем, что дешевая и тонко настраивается на нужную частоту. Толстые стены не остановят прием. А теперь об изготовлении комнатной антенны.

Буквально за полчаса собирается полуволновой вибратор. Причем для изготовления годятся проволока, пивные банки. Выбор шикарный, если понимать, что делаешь. Прежде поговорим о поляризации:

В телевидении принята горизонтальная линейная поляризация: лучше ловится на системы прямых проводников. В зависимости от типа антенны их может быть бесконечное множество. Дольше придется работать над логопериодическими разновидностями и волновыми каналами. Состоят из множества директоров и активного вибратора, точнее говоря, это справедливо для последнего случая. Сложность логопериодических антенн просто потрясающая, поперечные проводники питаются от двухпроводной линии и находятся в противофазе. Полагаем, что логопериодическая антенна способна стать выбором опытного конструктора, а согласование и вовсе отдельная тема.
Принцип конструкции антенны
В радиовещании принято использовать вертикальную линейную поляризацию. Для её приема применимы типы антенн, описанные выше, но замечены нюансы. Во-первых, устройства придется повернуть по оси на 90 градусов, положив на бок, чтобы усы стали вертикальными. В гибридных антенных «усы» вращаются на шарнирах, допускается настроить как угодно. Во-вторых, если в телевидении царит волновое сопротивление 75 Ом, в радио и связи присутствуют 50, 200, 300 Ом, кроме указанного. Антенна для приема согласована нужным образом, в противном случае часть мощности отразится, возможно двоение сигнала, эхо. Ситуация осложняется тем, что на волнах ниже 100 МГц, а это УКВ, УВ, СВ, ДВ и радиостанции на 34 МГц необходимо симметрировать сигнал, так как кабель — несимметричная линия. Для этого используются, к примеру, U-колена.

Теперь читатели понимают, что создать универсальную антенну сложно, так как сегменты (в простейшем случае телевидение и радио) станут работать, как отдельная конструкция, причем обе должны быть правильно объединены. К примеру, это возможно сделать через двухпроводной фидер нужной длины, чье сопротивление для одних волн высоко, а для прочих мало. Причем и съем сигнала проходит в определенном месте из уже указанного условия. Понятно, что рядовому человеку подобную задачу не решить, приходится копировать готовые чертежи.

Достойна упоминания конструкция, называемая патчем. Это площадка, традиционно квадратная, на ней расположено 4 или более квадратных излучателей. Подобная конструкция проявляется на относительно высоких частотах и используется в сотовой связи и WiFi. По простой причине: для частот 400 МГц размер площадок выходит весомым, что не нравится рядовому обывателю.

Таблица параметров

А теперь хотелось бы поделиться номограммой для определения волнового кабеля. Это важно, если линия найдена в закромах и не является покупной. Номограмма поможет читателям определить существенный параметр при помощи штангенциркуля и линейки. Оговоримся, что коаксиальный кабель состоит из жилы, изоляции внутренней, экрана-оплетки и изоляции внешней. Важным считается тип диэлектрика внутренней изоляции, диаметры жилы и экрана. Коаксиальный кабель изготавливается из меди. Указанных сведений достаточно, чтобы по рисунку найти нужные параметры. Номограмма располагалась на форуме.

Обратите внимание, что тип диэлектрика скорее зависит от соотношения диаметров центральной жилы и экрана. Из номограммы найдем волновое сопротивление. Так как стандартные кабели разнесены на значительное удаление, полагаем, что трудностей с нахождением сопротивления не возникнет. Часть характеристик можно почерпнуть в интернете, вероятно, на внешней изоляции кабеля или в другом месте найдутся различимые надписи. Важным параметром становится ослабление в коаксиале, но в случае, если тянуть нужно далеко (5 метров и более). Для комнатной антенны это неактуально.

Договоримся, что волновое сопротивление приемника определяем по паспорту, к примеру, у телевизора составит 75 Ом. Что касается прочей техники, то разнообразие поражает. Что делать, если волновые сопротивления приемника и антенны не совпадают. Потрудитесь найти кабель, подходящего типа, потом начинается конструирование согласующих устройств. К ним относится приведенное выше U-колено, четвертьволновый трансформатор и прочие. Пугаться не стоит – конструкции изготавливаются по расчетным размерам из одного либо нескольких видов коаксиального кабеля.

Как сделать комнатную антенну

Читатели убедились, что сложностей в процессе выбора нет. Укажем, что волновые каналы и логопериодические антенны конструируются для поиска широкого диапазона. Едва ли подобная цель стоит перед любителями цифрового телевидения, для них идеальны полуволновые вибраторы. Что касается логопериодических антенн, не ищите специальных методик расчета: точных сегодня нет. Смело копируйте готовую конструкцию из интернета нужного диапазона, либо пеняйте потом на себя при настройке. Логопериодические антенны относятся к виду, где реально получать нулевой эффект от использования конструкции. Настройка ведется изменением расстояния между двумя питающими линиями, и расположением замыкающей перемычки позади экрана. Этим меняется волновое сопротивление конструкции.

Что касается антенн типа волновой канал, то для создания существует масса пособий, но рекомендуем выбирать готовые конструкции, тем более, что пример расчета уже приводили на сайте. По специальным таблицам и номеру канала выбираются необходимые характеристики.

Полуволновые вибраторы конструируются проще. Длина обоих плеч составляет половину длины волны. Сопротивление идеального диполя составляет 75 Ом, что особенно хорошо для телевизионного диапазона. Радио можно поймать на четвертьволновый вибратор (но вертикальный), как симметричный (подобный телевизионному), так и несимметричный (вертикальный штырь, торчащий из приемника). В этом случае сопротивление антенны составляет 50 Ом. Если использовать подобное решение для аппаратуры на 75 Ом, часть сигнала потеряется.

Неплохая статья на тему четвертьволновых трансформаторов коаксиальных линий по адресу http://www.ngpedia.ru/id522653p1.html.

Что касается общей теории, то: четвертьволновый трансформатор это отрезок линии длиною четверть волны. Его волновое сопротивление равно корню квадратному из произведений согласуемых сопротивлений.

Расчет нетипичного коаксиала (можете проверить по номограмме) располагается здесь http://ra6foo.qrz.ru/transfor.html. В наличии все данные для проектирования. Обратите внимание, что в приведенном калькуляторе два слоя диэлектрика. Если брать единственный, то ставьте одно значение диэлектрической проницаемости, а диаметр поделите на две производные границы. Теперь читатели могут самостоятельно сделать комнатную антенну и правильно согласовать.

Формула расчёта

По коаксиальным кабелям в сети имеется достаточно примеров, предлагаем обратить свое внимание на рисунок, представленный выше, взятый с сайта vunivere.ru/ work8182, где приводится пример расчет двухпроводной линии с воздушным диэлектриком. Диэлектрическую проницаемость воздуха находим в справочнике, обычно это единица. Прочие данные приведены на рисунке. Благодаря им мы можем посчитать волновое сопротивление W линий по формуле, указанной здесь же. Для фидера и трансформатора это будет, соответственно, 227,4 и 144,3 Ом. Длину волны, на которую рассчитана конструкция легко определить, умножив 0,15 метра на 4. Соответственно, частота составляет 500 МГц. Это живой пример согласования линии (227,4 Ом) и антенны (114,3 Ом). Условия передачи мощности без потерь определяются диаметрами медных жил линии и трансформатора.

Комнатная ТВ антенна, собственными руками собранная из подручного материала и правильно согласованная, прослужит верно и надежно.

vashtehnik.ru

Комнатная антенна своими руками: виды, конструкция и настройка

Президентская программа по реализации первого мультиплекса на территории страны в разгаре. Осуществление взвалено на плечи ФГУП РТРС. Предприятие основано в 2001 г, чтобы поднять отсутствующее на тот момент российское цифровое телевидение. Это единственный официальный застройщик, переводящий страну на цифру с точки зрения внедрения в массы обязательных свободных каналов телевидения и радио. Не удивительно, что обывателей волнует вопрос, как создана комнатная антенна: желают собрать в домашних условиях самостоятельно.

Цифровое вещание и цифровые комнатные антенны

Не устаем повторять, что комнатная антенна – просто кусок железа. Аксессуару нет разницы, какой сигнал принимать: аналоговый или цифровой. Ведущим фактором стала поляризация, определяющая организацию эфирных волн в пространстве. Показывает, как ведет себя вектор электрического поля (на магнитный не обращают внимание, так как мал по амплитуде и повторяет закон электрического) в пространстве. Электромагнитная волна процесс переменный. Изменение напряженности электрического поля порождает отклик со стороны магнитного. Постоянные величины распространяться в среде не могут.

Так вот поляризация и описывает изменение в пространстве вектор электрического поля. Если меняется в одной плоскости, нарастает и убывает, то речь идет о линейном законе. Бывает удобнее, чтобы вектор напряженности электрического поля вращался, это уже круговая поляризация. Бывает, что крутится поле, и изменяется: по горизонтали больше вектор, по вертикали меньше. В этом случае наблюдаем эллиптическая поляризация, частным случаем является круговая (вектор одинаков по горизонтали и вертикали). Это довольно упрощенные понятия, но дают понять важную вещь: организация поля в пространстве не зависит от характера самого сигнала. Цифровой или аналоговый, значения не имеет.

Когда говорят DVB-T, DVB-S, GPS, GSM, не стоит пугаться. Поляризация бывает различных видов:

Левая.
Правая.

Вертикальная.
Горизонтальная.

Эллиптическая почти не применяется. И, говоря о стандартах, экзотических методах модуляции и кодирования, знайте, кроме перечисленного выше, не дано. Причем круговая поляризация используется преимущественно спутниками, принимается покупными конвертерами, приёмники не конструируются вручную в силу сложности. Когда нужно понять, как сделать комнатную антенну, единственный вопрос: поляризация вертикальная или горизонтальная? Видите – как просто!

Присутствуют два момента, являющиеся вторичными. Во-первых, это частота, от нее зависимы размеры антенны, согласованные с длиной волны. К примеру, антенна для 1800 МГц ровно вдвое меньше, чем для 900 МГц. Подобным образом транспонируете любую конструкцию. Разумеется, это несколько вольная трактовка, но работает во многих случаях. Увидите, что конструкций множество, большинство состоят из элементарных компонентов. Когда требуется перекрыть большой диапазон, несколько антенн вешаются на одной мачте и согласовываются нужным образом. Вот и подошли ко второму моменту (кроме частоты).

Во-вторых, антенны согласовываются. Для телевидения принят стандарт волнового сопротивления кабеля 75 Ом, а для WiFi – 50 Ом. Если не следовать догмам, часть сигнала начнет теряться из-за отражений. Представим как дорогу: пока ширина одинаковая, транспорт едет бодро, но стоит сузить полосу, образуется затор.

Так ведет себя и мощность в линии, но не останавливается, а начинает «ехать» в обратном направлении. Причем отразится многократно, наводя помехи, ухудшая качество приема. Процесс отражений описывается коэффициентом стоячей волны (КСВ), в идеале равный единице, а измеряется специальным прибором – КСВ-метром. Профессионалам доступны и прочие методики, но для их осуществления понадобится высокочастотные вольтметры и генераторы. Смысл в составлении цепочки из резисторов и антенны с последующим пропусканием колебаний и регулировкой сопротивлений для получения равенства (используйте и мостовые схемы для повышения точности результата).

Как поймать комнатной антенной первый мультиплекс

При появлении слухов про первый мультиплекс моментально нашлись желающие поймать. Говорили про сложные антенны для широких диапазонов: в данном случае не понадобятся навороты. Слово мультиплексирование взято из цифровой техники, означает слияние множества каналов в единый. Вот и в телевидении комнатная антенна поймает многочисленные программы, передаваемые на одной частоте. Это значит, что габариты антенны выбираются единственный раз, а настраивать постоянно не придется. Но в регионах первый мультиплекс передается на различных частотах.

Это значит, что антенна, сконструированная для конкретного региона, может не работать в соседнем городе. Бывают и области, где частота одинакова. Это плохо для транспорта ведь передвигаясь вдоль маршрута, телевизионный приемник потеряет вещание. Поляризация на первом мультиплексе горизонтальная. Это типичное техническое решение для телевизионного вещания. Радио передается на вертикальной поляризации. Это сделано для исключения взаимных помех. Одно вещание не помешает второму.

Самодельная комнатная антенна должна быть сделана для горизонтальной поляризации. Посмотрим, как реализовать на практике, а пока проясним ситуацию с частотой, от нее зависят габариты. Предлагаем посетить сайт ртрс.рф, где помещен раздел контактов. Здесь указаны зоны покрытия по регионам и телефоны ближайших вещательных центров. Даже адреса электронной почты имеются. Понятно, что связавшись с компанией, проводящей оцифровку РФ, можем доподлинно узнать, используемые частоты. Можете задать там и вопросы по желанию.

Теперь определена частота, и комнатная антенна будет просчитана. Конструкций несколько, преимущество в том, что простейшая реализована любителями в считанные минуты. Допустим для определенности, что частота 650 МГц (таблицу каналов можем найти в Википедии, где приводятся частоты звука и изображения).

Посчитаем длину волны по школьной формуле: Л = с/f = 299792458 / 650000000 = 46,12 см

Найдем четверть этого значения, получается 11,53 см. Это длина четвертьволнового несимметричного вибратора, служащего приемником. Для изготовления зачищаем кусок коаксиального кабеля с волновым сопротивлением 75 Ом на участке указанной длины от экрана, изоляцию центральной жилы не трогаем. Отрезаем кабель на 5 см ниже границы очищенной области и выгибаем провод под углом 90 градусов. Приделываем телевизионный разъем, втыкаем в домашнюю плазменную панель, либо цифровую приставку. Кабель, на очищенном участке, должен располагаться горизонтально. Это означает, что самодельная комнатная антенна настроена на горизонтальную линейную поляризацию. Повернем вертикально и поймаем ловить радио на той же частоте.

Как видите, устройство комнатной антенны на самом деле простое. Но конструкция лишена выделенного направления. Потребуется повернуть к станции вещания боком. В комнате луч придет с любого направления, сущность успеха – эксперимент; повертите антенной из стороны в сторону. Гораздо лучших результатов на балконе добьемся при помощи антенны волновой канал, уже рассматривали подробно конструкцию с примером для различных частот. А теперь скажем, что в рассматриваемом случае пригодна и биквадратная антенна, частный случай рамочной. Оную предложил для телевидения в 1961 году Харченко. Это простая комнатная антенна, изготовление из медной проволоки займет считанные минуты. Ориентировать изделие следует вертикально. Зайдите в обзор Антенна для модемов собственными руками, чтобы увидеть примеры расчетов подобных конструкций. Приведены примеры с подробностями и выбором материалов. Разница в том, что у WiFi и 3G поляризация вертикальная, поэтому ориентация «восьмерки» горизонтальная.

Привели не все разновидности комнатных антенн. В оборот вошли, к примеру, логопериодические. Представляется излишним применять подобные конструкции, так как имеются попроще. Встречаются комнатные антенны на площадках, выглядящие как пластиковые квадраты. Можете скопировать подобную из данного раздела. Даже чертежи привели. Отмасштабируем изделие согласно частоте. Надеемся, что теперь изготовление комнатной антенны собственными руками не вызовет сложностей у читателей.
