Как сделать для телевизора фрактальную ТВ антенну из проволоки своими руками?

Первое, о чем я хотел бы написать, — это небольшое введение в историю, теорию и использование фрактальных антенн. Фрактальные антенны были открыты недавно. Первым их изобрел Натан Коэн в 1988, затем он опубликовал свое исследование как сделать антенну для телевизора из проволоки и запатентовал в 1995 году.

Фрактальная антенна имеет несколько уникальных характеристик, как написано в Википедии:

«Фрактальная антенна — это антенна, использующая фрактальную, самоповторяющуюся конструкцию для максимизации длины или увеличения периметра (на внутренних участках или внешней структуре) материала, который может принимать или передавать электромагнитные сигналы в пределах данной общей площади поверхности или объема».

Что именно это значит? Ну, нужно знать что такое фрактал. Также из Википедии:

«Фрактал, как правило, представляет собой грубую или фрагментированную геометрическую форму, которая может быть разделена на части, каждая из частей будет копией целого уменьшенного размера — это свойство, называемое самоподобием».

Таким образом, фрактал представляет собой геометрическую форму, которая повторяет себя снова и снова, вне зависимости от размера отдельных частей.

Было обнаружено, что фрактальные антенны примерно на 20% эффективнее обычных антенн. Это может быть полезно, особенно, если вы хотите, чтобы ваша ТВ антенна принимала цифровое видео или видео высокой четкости, увеличивала сотовый диапазон, диапазон Wi-Fi, прием радио FM или AM и т.д.

В большинстве сотовых телефонов уже стоят фрактальные антенны. Вы могли это заметить, поскольку мобильные телефоны больше не имеют антенн снаружи. Это потому, что внутри них стоят фрактальные антенны, вытравленные на монтажной плате, что позволяет им лучше принимать сигнал и брать больше частот, таких как Bluetooth, сотовая связь и Wi-Fi с одной антенны.

Википедия:

«Ответ фрактальной антенны заметно отличается от традиционных конструкций антенн тем, что она способна работать с хорошей производительностью на разных частотах одновременно.

Частота стандартных антенн должна быть срезана, чтобы быть в состоянии принимать только эту частоту. Поэтому фрактальная антенна в отличие от обычной является отличной конструкцией для широкополосных и многодиапазонных приложений».

Хитрость заключается в том, чтобы спроектировать вашу фрактальную антенну для резонирования на определенной, нужной вам центральной частоте. Это значит, что антенна будет выглядеть по-разному в зависимости от того что вы хотите получить. Для этого нужно применить математику (или онлайн-калькулятор).

В моем примере я собираюсь сделать простую антенну, но вы можете сделать более сложную. Чем сложнее, тем лучше. Я буду использовать катушку из 18-жильного провода с твердым сердечником, чтобы сделать антенну, но вы можете доработать собственные монтажные платы в соответствии со своими эстетическими соображениями, сделать ее меньше или более сложной с большими разрешением и резонансом.

Я собираюсь сделать ТВ антенну для приема цифрового ТВ или ТВ высокого разрешения. С этими частотами легче работать, они располагаются в диапазоне длины примерно от 15 см до 150 см для половины длины волны. Для простоты и дешевизны деталей, я собираюсь расположить её на общей дипольной антенне, она будет ловить волны диапазона 136-174 МГц (VHF).

Для приема волн UHF (400-512 МГц) можно добавить директор или отражатель, но так прием будет более зависим от направления антенны. VHF тоже зависит от направления, но вместо того, чтобы прямо указывать на ТВ станцию в случае установки UHF, вам нужно будет установить VHF уши перпендикулярно ТВ станции. Здесь нужно будет приложить немного больше усилий. Я хочу сделать максимально простую конструкцию, потому что это и так довольно сложная вещь.

Основные компоненты:

Монтажная поверхность, например пластиковый корпус (20 см х 15 см х 8 см)
6 винтов. Я использовал стальные саморезы для листового металла
Трансформатор сопротивлением от 300 Ом до 75 Ом.
Монтажная проволока сечением 18 AWG (0. 8 мм)
Кабель RG-6 коаксиальный с терминаторами (и с резиновой оболочкой, если монтаж будет на улице)
Алюминий при использовании рефлектора. Во вложении выше был такой.
Тонкий маркер
Две пары маленьких плоскогубцев
Линейка не короче 20 см.
Транспортер для измерения угла
Два сверла, одно чуть меньшего диаметра, чем ваши винты
Маленький резак для проволоки
Отвертка или шуруповёрт

Примечание: нижняя часть антенны из алюминиевой проволоки находится справа на том изображении, где торчит трансформатор.

Шаг 1: Добавление отражателя

Соберите корпус с отражателем под пластиковой крышкой

Шаг 2: Сверление отверстий и установка точек крепления

Просверлите небольшие отверстия для отвода на противоположной стороне от отражателя в данных положениях и поместите проводящий винт.

Шаг 3: Отмерьте, отрежьте и оголите провода

Отрежьте четыре 20-сантиметровых куска провода и поместите на корпус.

Шаг 4: Измерение и маркировка проводов

Используя маркер, отметьте каждые 2,5 см на проводе (на этих местах будут изгибы)

Шаг 5: Создание фракталов

Этот шаг нужно повторить для каждого куска проволоки. Каждый изгиб должен быть равен ровно 60 градусам, так как мы будем делать для фрактала равносторонние треугольники. Я использовал две пары плоскогубцев и транспортир. Каждый изгиб сделан на метке. Перед тем, как делать загибы, визуализируйте направление каждого из них. Используйте для этого приложенную диаграмму.

Шаг 6: Создание диполей

Отрежьте еще два куска проволоки длиной не менее 15 см. Оберните эти провода вокруг верхнего и нижнего винтов, идущих вдоль длинной стороны, и затем оберните к центральным. Потом обрежьте лишнюю длину.

Шаг 7: Монтаж диполей и монтаж трансформатора

Закрепите каждый из фракталов на угловых винтах.

Присоедините трансформатор соответствующего импеданса к двум центральным винтам и затяните их.

Сборка закончена! Проверяйте и наслаждайтесь!

Шаг 8: Больше итераций / экспериментов

Я сделал несколько новых элементов, используя бумажный шаблон из GIMP. Я использовал небольшой сплошной телефонный провод. Он оказался достаточно маленьким, прочным и податливым, чтобы сгибаться в сложные формы, которые требуются для центральной частоты (554 МГц). Это среднее значение цифрового сигнала UHF для каналов эфирного телевидения в моей области.

Фотография прилагается. Может быть, сложно будет увидеть медные провода при слабом освещении на фоне картона и с лентой поверх, но идея вам уже понятна.

При таком размере элементы довольно хрупкие, поэтому их нужно обрабатывать аккуратно.

Я также добавил шаблон в формате png. Чтобы напечатать нужный размер, вам нужно открыть его в редакторе фотографий, например в GIMP. Шаблон не идеален, потому что я сделал его вручную с помощью мыши, но он достаточно удобен для человеческих рук.

Наслаждайтесь.

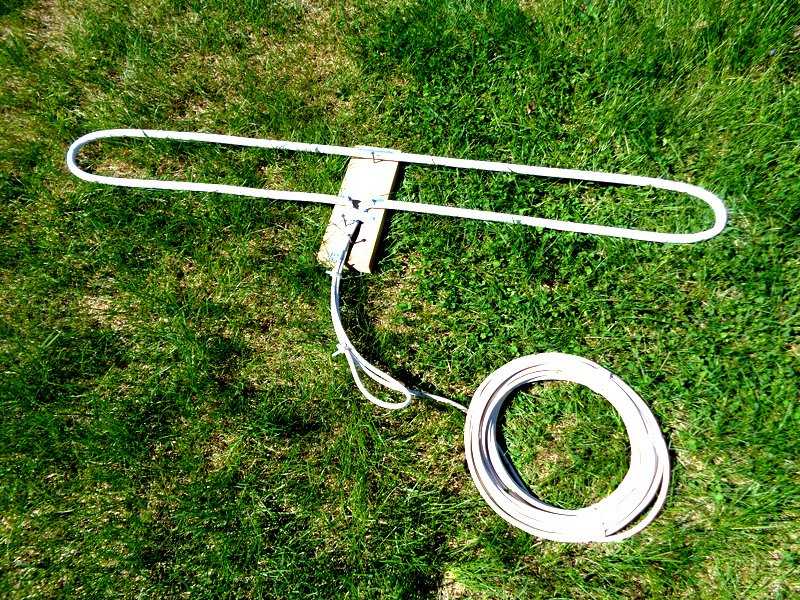

Как сделать антенну для телевизора своими руками?

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Содержание

1 Медная проволока
2 Жестяные банки
3 Всеволновая антенна с усилителем
4 Дециметровая антенна
- 4.1 Вариант 1
- 4.2 Вариант 2
5 HDTV Антенна
6 Спутниковая тарелка своими руками

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

Зачистить оба конца медной проволоки.
Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

Соединяющий кабель.
Несколько банок из пива.
Штекер.
Шурупы в количестве 2 штук.
Отвертки.
Изоляционная лента или термоусадочная трубка.
Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
Затем к банкам нужно прикрутить шурупы.
Зачистить концы коаксиального кабеля и вставить в саморезы.
Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки.

Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

Доска или фанерный лист, размеры 550/70/5 мм.
Медный провод.
Соединяющий кабель ПК75.
Дрель.
Паяльник.
Штекер.

Инструкция:

На доске сделать метки для отверстий и просверлить их.
Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.
Центральную часть всех отрезков очистить от изоляции, примерно 2 см.
Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.
Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7.5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
Произвести соединение все составляющих.
Соединяющий кабель припаять к контактам катушки штекера.
Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

Фанера.
Шнур.
Паяльник.

Инструкция:

Сделать из соединяющего кабеля кольцо, размер 53 см.
Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
Прикрепить конструкцию на фанеру.
Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

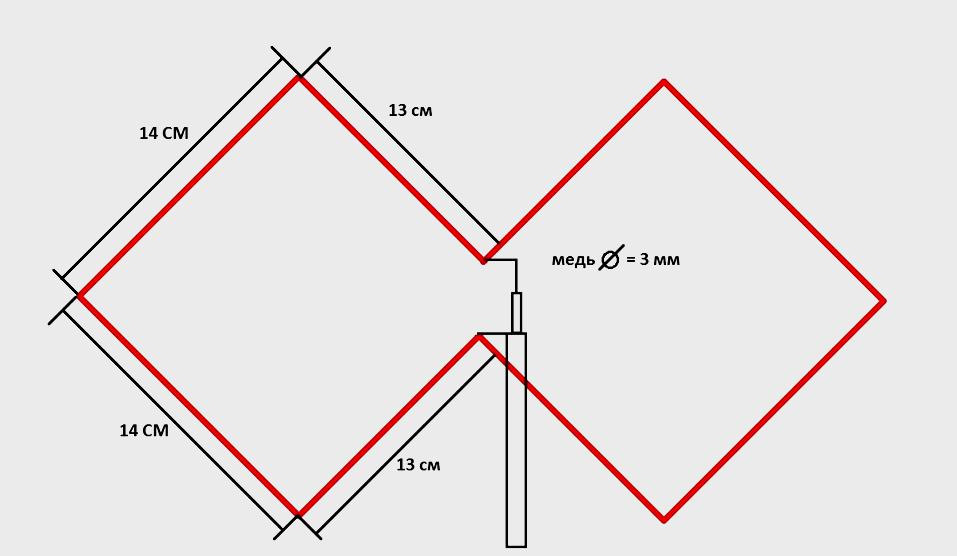

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

Проволока (медная, алюминиевая).
Клеевой пистолет.
Кабель.
Кусачки.

Инструкция:

Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.

На конце каждого нужно сделать петлю размером 1 см.
Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.
Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

Трансформатор.
Фольга.
Клей.
Нож.
Рулетка.
Картон.
Степлер.

Маркер.

Инструкция:

Скачать и распечатать с интернета схему.
Вырезать ее.
Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.
Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
Подключить устройство трансформатору.
Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

Выклейка на матрице.
Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей. Для выклейки применяется стеклоткань или эпоксидный грунт.

Как подключить дом к телевизионной антенне

Многие люди возвращаются к антеннам для телевизионного приема. Причин для этого может быть много, но для большинства из нас это высокие цены на программы кабельного или спутникового телевидения и качество программ, доступных в этих услугах.

Сегодня в большинстве домов и даже квартир есть более одного телевизора. Кажется, мы ни на минуту не можем обойтись без телевизора, и их можно найти не только в наших гостиных, но и в спальнях, на кухнях, в подвалах, а некоторые люди даже ставят их в своих ванных комнатах.

Если вы живете в мегаполисе или пригороде, где вы можете принимать эфирное вещание с помощью небольшой антенны, лучше всего установить антенну на каждый из ваших телевизоров. Некоторые антенны относительно привлекательны или могут быть установлены за телевизором, чтобы оставаться незамеченными.

Если вы живете за пределами обычных мест приема, вам понадобится что-то большее для приема телевизионных сигналов. В зависимости от вашего расстояния вам может потребоваться антенна на чердаке, на крыше или, возможно, на мачте.

Несмотря на то, что существует множество новых беспроводных устройств, которые могут улучшить прием Wi-Fi или телефонной связи без необходимости прокладки проводов, никто на данный момент не разработал способ захвата сигнала с антенны и последующего локального распределения его по нашим телевизорам.

По этой причине вам необходимо подключить каждый телевизор к вашей антенне. В прошлом во многих домах это достигалось с помощью двойного провода, который тянулся к каждому телевизору. Однако, если ваш дом уже подключен к кабелю или спутнику, вы можете использовать существующий коаксиальный кабель для подключения.

Большинство производителей антенн рекомендуют, чтобы длина кабеля от антенны до телевизора не превышала 100 футов. Причина этого в том, что телевизионный сигнал будет уменьшаться на каждый фут коаксиального кабеля. В какой-то момент у вас могут быть такие большие потери сигнала, что даже самая лучшая антенна не сможет преодолеть импеданс длинного распределительного провода.

Если антенна установлена на чердаке или на вышке, необходимо измерить общее расстояние от антенны до телевизора. По этой причине важно расположить антенну в центре дома, чтобы уменьшить количество кабелей, необходимых для подключения к каждому телевизору.

Хорошей идеей было бы проложить провод от антенны к разветвителю, что позволит провести провода в каждую комнату по кратчайшему пути.

Если вы обнаружите, что расстояния приближаются к 100 футам, вы можете использовать предусилитель на антенне или усилитель-распределитель вместо коаксиального сплиттера.

Предусилители, усилители-распределители и сплиттеры

Предусилитель устанавливается на антенне или очень близко к ней и принимает сигнал, исходящий от антенны, и передает его по всему дому. Это лучший способ увеличить мощность сигнала. Некоторые производители антенн строят свои антенны с усилителями, а другие требуют, чтобы вы приобретали их отдельно.

Предусилитель устанавливается перед любым разветвителем и перед основным коаксиальным кабелем, по которому сигнал от антенны поступает в ваш дом или к точке распределения, такой как разветвитель. Причина этого в том, что вы хотите получить лучший сигнал от антенны, прежде чем усилить его. Если у вас есть длинный кабель перед предусилителем, вы будете усиливать ухудшенный сигнал.

Если вы обнаружите, что этого недостаточно, потому что, возможно, вы размещаете свою антенну на мачте, которая находится вдали от дома, и проводка в доме вместе со стандартными разветвителями снижает сигнал, вы можете проверить это с помощью усилителя-распределителя. Помните, что применяется та же концепция ухудшения сигнала. Если сигнал, поступающий в усилитель-распределитель, плохого качества, все, что вы будете делать, это усиливать плохой сигнал.

Одна из проблем усилителей любого типа заключается в том, что вы можете перегрузить систему. Вы можете увеличить усиление до такой степени, что сигнал будет полон шума и не сможет быть использован телевизором.

Чрезмерное усиление обычно происходит, когда у владельца дома есть одна или несколько телевизионных вышек рядом с домом, но они пытаются принимать другие сигналы издалека. Сигналы, поступающие от вышек, находящихся рядом с домом, усиливаются вместе с дальними и подавляют систему. Это похоже на то, как поставить один микрофон рядом с основным барабаном оркестра, а затем включить звуковую систему достаточно громко, чтобы вы могли слышать флейту, которая проходит через всю сцену. Все, что у вас получается, это бум-бум-бум, и даже барабан такой громкий, что выбивает из строя звуковую систему.

Использование существующего коаксиального кабеля кабельного телевидения для передачи сигнала от антенны

Если в течение последних 10 лет в вашем доме проводка была подключена для приема кабельного телевидения или спутниковой антенны, то проводка в вашем доме уже была распределена по всем комнатам, где вы хотите смотреть телевизор. Более чем вероятно, что этот кабель представляет собой коаксиальный кабель RG6 более высокого класса, который имеет более низкий импеданс и будет хорошо работать для передачи сигнала от вашей антенны.

Если у вас нет кабеля RG6, вы можете его заменить. RG6 имеет более толстый внутренний элемент и лучшее экранирование, что означает, что сигналы будут иметь больше шансов попасть на ваши телевизоры, а лучший кабель означает, что он прослужит дольше.

Проблема, с которой вы можете столкнуться, связана с расположением кабеля и его оптимизацией для кратчайшего пути между основным разветвителем, подающим сигнал кабельного телевидения в ваш дом, и отдельными телевизорами.

Еще одной проблемой является использование разветвителей в вашем доме для добавления дополнительных розеток. Поскольку каждый разветвитель лишает сигнал вашей антенны по крайней мере на 3–4 дБ, вы должны использовать как можно меньше разветвителей.

После того, как вы учтете расположение и разветвители, вы, скорее всего, сможете просто подключить свою антенну к этой распределительной сети и кормить все свои телевизоры.

Если вам не нужно использовать ротатор для приема сигналов с разных направлений, то все ваши каналы будут доступны для всех ваших телевизоров одновременно. Если вам нужен ротатор, то вам придется справляться с драками в вашей семье, хахаха … или вы можете установить две антенны для приема всех ваших станций, если нет конфликтов каналов.

Хранение кабельного модема

Если у вас есть кабельный модем, вам придется сделать некоторые допуски, если вы планируете продолжать его использовать. Я бы посоветовал вам найти единственный хоум-ран, который был установлен для вашего кабельного модема, и подключить его непосредственно к основному проводу вашей кабельной компании в вашем доме с помощью бочкового разъема, а не разветвителя.

Вы не можете подключить свою антенну к линии, на которой находится кабельный модем, поэтому вам может понадобиться проложить новый кабель от демаркационной точки кабельного телевидения… где он входит в ваш дом… прямо к модему. Однако это может действительно улучшить скорость и надежность вашего кабельного модема, поэтому это действительно стоит сделать, если вы еще этого не сделали.

Скорее всего, когда вы отмените подписку на телевидение, к вам домой пришлют грузовик, и в этот момент вы сможете заставить их установить связь. По крайней мере, вы хотите, чтобы они установили 2-полосный сплиттер для кабельного модема, если сейчас он находится на 4-6-полосном сплиттере. Чем меньше у вас портов на разветвителе, тем лучше качество сигнала после разветвления. Лучше всего подойдет прямой бочкообразный соединитель с двумя гнездовыми концами, потому что не происходит расщепления.

Заключительное примечание

Как обычно, это гораздо больше, чем может быть рассмотрено в одном руководстве, но важные вещи…

Измерьте расстояние кабеля от антенны до телевизора и держите его как можно короче может.

Сократите использование разветвителей на кабелях, иначе вы снизите мощность сигнала, что может привести к необходимости усилителя-распределителя.

Где бы ни располагались ваши усилители, вы хотите, чтобы они были как можно ближе к оригиналу или имели прямое подключение к вашей антенне. Предусилители должны быть у антенны, будь то на чердаке или на вышке. Это означает, что вам может понадобиться подключить к нему питание, если оно не может получить питание по коаксиальному кабелю. Это может быть серьезным препятствием.

И, наконец, не переусердствуйте с усилителями, если вы усилите плохой сигнал, вы получите мусор. Если у вас включен усилитель, и местная станция усиливается, вы пересилите все остальные станции.

Если у вас возникли проблемы, используйте измеритель сигнала, если он у вас есть. Обычно он стоит около 20 долларов и покажет вам, на что похожи ваши сигналы.

Подключение нескольких телевизоров к одной антенне: лучшие пошаговые инструкции для получения OTA TV

Большинство людей считают телевизионные антенны пережитком 1950-х годов: огромные металлические устройства, установленные на крышах домов, передавали некачественный сигнал на три-четыре канала 19-дюймового телевизора Quasar в гостиной. Это уже не так.

С тех пор, как вещание стало цифровым, они отправили бесплатных телепередач по воздуху (OTA) в формате высокой четкости . И теперь есть подканалы. Например, в районе залива Сан-Франциско KGO предлагает свою обычную партнерскую станцию ABC, а также Localish (образ жизни) и Laff TV (фильмы, ситкомы).

В результате люди возвращаются на ОТА ТВ. Но как использовать одну антенну для нескольких телевизоров и других устройств? Это можно сделать двумя способами: с помощью физического разветвителя или беспроводного тюнера .

Ниже вы найдете пошаговые инструкции для обоих подходов. Кроме того, есть информация об улучшении, устранении неполадок и интеграции вашей антенны с потоковыми сервисами, такими как FuboTV, Sling TV и DIRECTV STREAM.

Содержание

1 5 шагов по подключению антенны к нескольким телевизорам с помощью физического разветвителя
2 3 шага по подключению антенны к нескольким телевизорам с помощью беспроводного тюнера
3 Руководство по основам антенн OTA
4 Интеграция антенн с потоковыми сервисами
5 Подведение итогов
6 Часто задаваемые вопросы

5 шагов по подключению антенны к нескольким телевизорам с помощью физического разветвителя

1.

Установите антенну

Первое, что вам нужно сделать, это приобрести антенну HDTV. И это в основном сводится к тому, хотите ли вы, чтобы это было внутри или снаружи. Наружная антенна может предоставить вам больше каналов, чем вы думали. Но если вы не находитесь очень далеко от крупных вещательных вышек, вам подойдет комнатная антенна.

Подробнее о том, какую антенну приобрести, см. в нашем обсуждении ниже.

Независимо от того, какую антенну вы приобретете, ее необходимо расположить для обеспечения наилучшего приема. Обычно это означает две вещи: поместите его как можно выше и в ближайшем к вам вещательном башенке. Мы обсудим размещение ниже.

Распаковка и установка наружной антенны Mohu Sky HDTV.

2. Подключите коаксиальный сплиттер

После того, как вы подключили антенну, вам нужно подключить сплиттер. Это недорогое устройство, предназначенное для разделения антенного кабеля на несколько кабелей. Это позволяет использовать одна антенна для нескольких телевизоров , чтобы вы могли смотреть местные каналы на каждом телевизоре в вашем доме.

Телевизионные антенны имеют низкоомные (75 Ом) коаксиальные выходы. И у телевизоров такие же входы. Эти соединения (напрямую или через разветвитель) лучше всего выполнять с помощью коаксиального кабеля RG6. RG59, вероятно, подойдет, но он не предназначен для обеспечения пропускной способности современного HDTV . Если вы собираетесь прокладывать много кабелей (например, к другим зданиям), вам, вероятно, понадобится RG11.

Подключите антенну ко входу сплиттера.

3. Подключение основного ТВ

Важно, чтобы вы не подключали сплиттер ко всем своим устройствам сразу . Просто подключите один из выходов разветвителя к вашему первому телевизору. На это есть несколько причин.

Во-первых, вы хотите убедиться, что ваша базовая система работает. Чем больше устройств вы подключаете, тем меньше уровень сигнала. Если вы не получаете хороший сигнал с одним телевизором, вам может потребоваться настроить антенну или установить предусилитель (см. Шаг 5 ниже).

Во-вторых, если вы подключите к сплиттеру несколько устройств, будет сложнее устранять возникающие проблемы.

После подключения телевизора выполните поиск каналов. Это покажет вам, получаете ли вы хороший сигнал от нужных вам каналов. См. «Доступные каналы» ниже, чтобы определить, какие каналы вы сможете получить.

4. Подключение дополнительного телевизора

Как только первый телевизор заработает должным образом, подключите второй телевизор. Физическое разделение кабеля приведет к потере сигнала. Как правило, два выходных сигнала будут иметь половину мощности входного (антеннового) сигнала. В результате ваш первый телевизор может иметь плохой прием. Проверьте и его, и второй телевизор. Если есть проблема, перейдите к шагу 5.

Вы можете сделать то же самое для третьего телевизора и так далее.

5. Установка усилителей (при необходимости)

Для этого процесса могут понадобиться усилители двух типов:

Предусилитель: Предусилитель подключается между антенной и разветвителем. Он усиливает весь сигнал. Однако, прежде чем инвестировать в предусилитель, убедитесь, что ваша антенна правильно расположена (см. обсуждение ниже). Channel Master предлагает три устройства для любой конкретной ситуации:
- CM-7778V3 Предусилитель со средним коэффициентом усиления Titan 2
- CM-7777V3 Предусилитель с высоким коэффициентом усиления Titan 2
- CM-7777HD Предусилитель с регулируемым коэффициентом усиления
Распределительный усилитель86: 900 подключение двух телевизоров к одной антенне. Однако, если вы теряете каналы при добавлении большего количества телевизоров, вам следует инвестировать в усилитель-распределитель. По сути, это разветвитель с питанием, копирующий входной сигнал на каждый из выходов, а не разделяющий входной сигнал. И Channel Master, и Antennas Direct предлагают хорошие усилители-распределители:
CM-3410 Ultra Mini 1 (1 порт)
CM-3412 Ultra Mini 2 (2 порта)
CM-3414 Ultra Mini 4 (4 порта)
Антенны Direct CDA4 (4 порта)
CM-3418 Ультра Мини 8 (8 портов).
Антенны Direct CDA8 (8 портов)

Усилителям требуется питание. Это может быть непросто, особенно для предусилителя, который может располагаться на вашей крыше. Channel Master также предлагает CM-3400XPIPS, который подключается к стене, а затем распределяет питание по коаксиальному кабелю. Это недорого и значительно упрощает настройку и проектирование вашей системы.
