как сделать своими руками, используя чертежи, видео и фото инструкцию

Твердотопливный котёл в загородном доме — прекрасная альтернатива печи, его установка и монтаж водяного отопления позволяют тратить меньше времени и сил на обогрев дома. Наибольшей популярностью пользуются модели, оснащенные режимом длительного горения. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Принцип работы

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают котлы промышленного изготовления, и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого — длительное и почти полное сжигание топлива.

В обычных твердотопливных моделях, работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда — в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная часть тепла уходит с дымом в атмосферу.

В котле длительного горения процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы — это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы — пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

  • экономия топлива — они могут работать на одной загрузке от 6 часов до 5 суток;
  • высокий КПД, 90-95%;
  • экологичность — в дыме содержится мало вредных для атмосферы газов и сажи;
  • безопасность — дым на выходе имеет температуру 120-160 градусов Цельсия;
  • высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

  • склонность к появлению конденсата на стенках теплообменника и дымохода;
  • высокие требования к влажности топлива — не более 16%;
  • высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

  • с верхним горением — шахтные;
  • с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов — вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов — независимость от электрической сети. Минус — меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

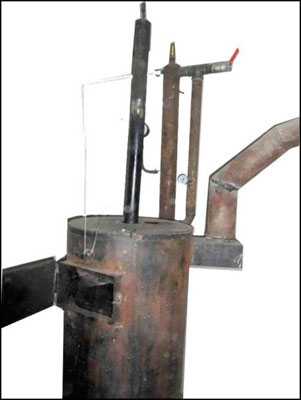

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

      Принцип работы этого отопительного агрегата таков:
    • Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
    • Осуществляют его розжиг с помощью щепы, бересты или специального средства.
    • После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
    • В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
    • Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.
Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!
  • Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки — стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.
Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие — наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

    Материалы и покупные изделия:
  • Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см — для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
  • Труба металлическая Ø 6 см, длина заготовки 120 см — для канала подачи воздуха в распределитель;
  • Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним — 45 см — заглушки на водяную рубашку;
  • Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
  • Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
  • Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
  • Асбестовый шнур и полотно — для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

      , как наиболее ответственного узла, подверженного значительным тепловым нагрузкам. Остальные детали подгоняют с таким условием, чтобы создать максимально герметичную конструкцию и избежать утечек дыма и теплопотерь.
    1. Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
    2. Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

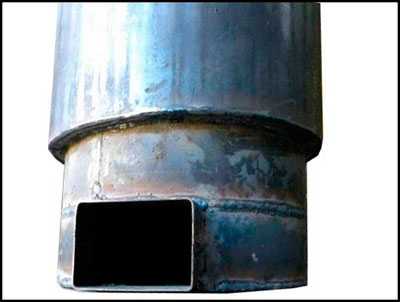

  • В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна — внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.

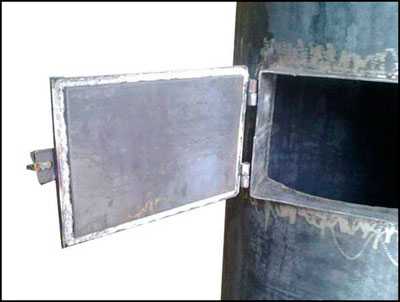

  • Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.



  • Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки — из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.



  • В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
  • Корпус котла оснащают ножками из обрезков уголка или швеллера — так будет удобнее регулировать его при установке.
  • Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см — она будет установлена внатяг на корпус.
  • Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления — она терпит нагрев до температуры не менее 800 градусов.



Распределитель воздуха

Распределитель воздуха — не менее важная деталь. Для него лучше использовать толстый металл — не менее 5 мм. Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

  1. Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.
  2. В нижней части распределителя нужно приварить крыльчатку — расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
  3. В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.
Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

gidpopechkam.ru

Котел длительного горения своими руками

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Котел длительного горения своими рукамиКотел длительного горения своими рукамиДля растопки котла можно использовать угольДля растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котлаЧертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котлаСхема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпусаТруба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горенияКотел на дровах длительного горенияКотел на дровах длительного горения

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горенияКотел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горенияКотел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

КотелКотел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

ТрубаТруба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределительКорпус котла и воздушный распределительВоздушный распределительВоздушный распределительВоздушный распределительВоздушный распределительДвойные стенки котлаДвойные стенки котлаДвойные стенки котлаДвойные стенки котлаКотелКотел

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

ЗольникЗольникЗагрузочный лючок для топливаЗагрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымоходаТруба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котлаКрышка котлаКрышка котла (еще один вариант)Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

Сборка системы отопленияСборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутриТопка изнутри

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Загрузка котлаЗагрузка котлаПробная топка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

stroyday.ru

Самодельные твердотопливные котлы на угле - Твердотопливные печи

Уважаемые металлисты, прошу прощения за то, что повторно выкладываю то что уже раньше показывал(Галерея сварочных изделии). Просто хочу, чтобы все они находились на одном месте, для удобства просмотра. А то получилось так, что они были сварены в разное время и разбросаны на разных страницах.

Кроме того, здесь их расположил по порядку, начиная с самого маломощного.



№1Итак: для небольшого дома, с варочной двухконфорочной чугунной плитой размером 710х410 на два колосника 360х200; Наружные габариты без выступающих деталей 730х430х550;

№2 У этого котла вместо чугунной плиты - водяная рубашка, конфорка одновременно служит загрузочным люком для угля. Габариты: 730х430х550, топка 410х370х300



№3 - габариты: 470х430х900, топка: 410х370х480;



№4 отличается от предыдущего наличием еще одной полки в самом низу:

№5 - габариты: 670х430х900, топка: 610х370х450

№6 - габариты: 670х430х1150, топка: 610х370х450

Изменено пользователем Nomad-kz

www.chipmaker.ru

Чертёж твердотопливного котла длительного горения

Не каждый человек знает, что созданная своими руками вещь не только менее затратная, но и принесёт немало положительных эмоций мастеру. Создать в домашних условиях можно практически всё. Обязательно нужно иметь чертёж, минимум инструментов и необходимые детали и механизмы. Одной из подобных вещей может стать котёл длительного горения, работающий с твердотопливными материалами.

В интернете можно просмотреть немало мастер-классов и видеоуроков по монтажу этого устройства. Котёл будет согревать зимой в том случае, если его строение будет соответствовать хотя бы минимальным нормам. И в этом случае поможет информация о его создании, вычислениях, монтажу дополнительной оснастки.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

  • Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
  • Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

  • Традиционный. Подаваемые твердотопливные элементы возгораются и сжигаются в одном отделении. Выход дыма осуществляется с помощью стандартной трубы для вывода дыма.
  • Шахтные. Здесь имеется две камеры. Одна служит для подачи топлива, а другая является теплообменником.

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. Здесь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Материал для монтажа теплообменника

Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.

Чугун

Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:

  • Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
  • Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
  • Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.

Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.

Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.

Сталь

Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.

Единственным вариантом становится создание теплообменника котла из стали, но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.

Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:

  • Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
  • В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.

Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию, то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.

Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.

Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.

Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.

Создание дымохода в твердотопливном котле

Процесс горения подразумевает наличие вредных выделений во время сжигания топлива. Чтобы уменьшить их, необходимо соорудить в твердотопливном агрегате дымоход, через трубу которого вещества будут улетучиваться в окружающий мир. Длительное горение подразумевает больше выделений газа, пепла и сажи. Своими руками этот элемент построить несложно, если знать его особенности. Именно потому предлагается рассмотреть чертежи в видеоматериалы создания дымохода для котла своими руками.

Помимо самой трубы отвода дыма, понадобится отражатель, если котёл используется для отопления небольшого помещения. Благодаря этим элементам конструкции, при длительном горении, твердотопливный котёл будет выдавать больше тепла в дом.

Дымоход создаётся с целью обезопасить человека от воздействия выделяемых компонентов во время горения. Своими руками создать эту конструкцию не составит особого труда, но необходимо позаботиться о правилах безопасности во время проведения работ. Твердотопливный котёл длительного горения можно обезопасить с помощью выкладывания кирпича. Своими руками сделать кладку не составит сложностей, ведь она только несколькими параметрами отличается от кладки стандартной стены. На эту тему немало видео представлено в сети, и освоить его можно всего за несколько просмотров, а порой и быстрее.

Чертёж этого сооружения может иметь различные конструкционные особенности. Главным из них является не внешняя вычурность, а действительно безопасность. Для Создания дымохода своими руками понадобится труба, диаметр отверстия которой не менее 1200 миллиметров. Прямой участок трубы с горизонтальной поверхностью, должен иметь не менее 10 сантиметров. Диаметр же должен быть больше чем выход от топки котла. Своими руками длительного горения изделие необходимо создавать с дымоходом, имеющим как минимум два изгиба. Их градус наклона должен быть не менее 45 градусов.

Твердотопливный котёл с длительным горением своими руками, видео которого приведено ниже, подразумевает ещё несколько особенностей строения дымохода, а именно:

  • лучшим вариантом станет создание разборной конструкции. Своими руками твердотопливную систему длительного горения нужно обязательно очищать, так как скопившийся сор, сажа и другие остатки могут ухудшить работу;
  • соединение элементов твердотопливного котла длительного горения должны собираться в обратном направлении движении газов;
  • если имеются элементы в твердотопливном изделии с длительным процессом горения, которые легко воспламеняются, их необходимо отдалить от теплообменника и самого источника огня.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом.

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
