Вентиляция частного дома своими руками и расчет вентиляции
Система вентиляции частного дома является одним из важнейших его элементов. Свежий воздух необходим не только человеку, но и конструкциям дома, особенно, если они деревянные. Деревянные дома изначально обладают способностью поддержания особенного микроклимата внутри себя благодаря тому, что древесина проводит воздух. Но люди все чаще устанавливают в деревянных домах окна из пластика, массивные капитальные металлические двери. Утепляют деревянный дом внутри и снаружи. По этой причине конструкции деревянного дома уже не справляются с естественной вентиляцией (инфильтрацией) через щели и трещины в древесине. Поэтому обустраивать вентиляцию частного дома сегодня необходимо даже если дом деревянный.
Вентиляцию в частном доме можно выполнить либо по определенным расчетам, либо упрощенно, к этому моменту мы еще перейдем во второй половине статьи. Но для начала давайте разберем, какие виды вентиляции помещений бывают.
Виды вентиляции частных домов
Естественная вентиляция частного дома
При устройстве естественной вентиляции перемещение воздушных масс происходит в результате действия либо сквозняков, либо разницы температур воздуха на улице и в помещении. То есть по одному из самых простейших законов физики – теплый воздух поднимается вверх и уходит в отводной вентиляционный канал, а на его место из приточной шахты к полу опускается холодный воздух.
Естественная вентиляция
При устройстве такого способа вы практически полностью уходите от материальных затрат.
Но есть и минусы – пыль, запахи с улицы, сквозняки и зависимость от температуры внешнего воздуха. Ведь чем холоднее на улице – тем холоднее в дом поступает воздух и тем больше надо затратить тепловой энергии для его нагрева. Читай – дополнительные затраты на отопление.
Приточная вентиляция в частном доме
Принцип работы такой установки заключается в заборе с улицы холодного воздуха, который затем пропускается через фильтры, нагревается и увлажняется, а затем распределяется по всем помещениям через специальные короба.
Чаще всего их монтируют прямо под черновым потолком, а затем закрывают натяжными, подвесными или иными конструкциями потолков.
Управление такой установкой вентиляции осуществляется либо при помощи пульта, либо и вовсе автоматически.
Принудительная вытяжная вентиляция в частных домах
Практически полностью копирует приточную систему, но как становится понятно из названия – вентилятор устанавливается не на забор свежего уличного воздуха, а на удаление уже нагретого воздуха из помещения через шахту.
Как и приточная, она может управляться либо пультом, либо работать автоматически.
При таком способе движение воздуха в помещениях ускоряется, чем обеспечивается постоянная свежесть в доме. Но возникает необходимость подбирать мощность двигателя вентилятора, чтобы он громкостью своей работы не доставлял вам дискомфорт.

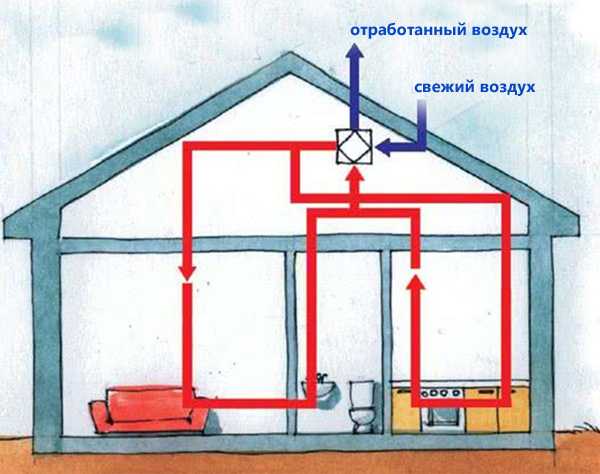

Приточно-вытяжная вентиляционная система с рекуператором
Самая технологически продвинутая и экономичная система на сегодняшний день.
Рекуператор забирает тепло из уже нагретого и отводимого воздуха и передает его свежему, только что забранному с улицы.
Как правильно сделать систему вентиляции частного дома своими руками
Самым главным условием правильного монтажа системы вентиляции частного дома является обязательное устройство переточных решеток или зазоров под дверями на пути следования воздуха от точки его забора с улицы и до выхода в выводную шахту.
Переточная решетка для вентиляции
Причем движение воздуха через все помещения дома считается организованным правильно, если самым последним во всей цепи оказывается самое загрязненное помещение. Именно по этой причине вытяжку, как естественную, так и принудительную, как правило, делают в санузле или на кухне.
Правильное движение воздуха при вентиляции
Если в вашем доме обычные деревянные окна, воздухопроницаемость которых довольно велика, то объема свежего приточного воздуха, проникающего через щели в рамах вполне достаточно для обеспечения необходимого притока.
Если вы только еще планируете установить пластиковые окна, то есть смысл обратить свое внимание на окна, в профилях которых встроены приточные клапаны для обеспечения вентиляции.
Вентиляционный приточный клапан в раме окна
В случае, когда пластиковые окна без приточных клапанов уже установлены можно просто использовать приточные вентиляционные стеновые клапаны. Причем лучше сделать это в районе радиаторов отопления или любой другой отопительной системы в доме. Таким образом свежий уличный воздух будет частично нагреваться уже на пути в дом.
Примеры расчета вентиляции в частном доме
Систему вентиляции в частном доме можно сделать либо путем расчетов, используя кратность воздухообмена в каждом помещении дома, либо по упрощенной схеме. Разберем обе методики расчета вентиляции, а затем подберем сечение вентиляционных каналов.
Расчет вентиляции дома по кратностям
Кратность воздухообмена – это величина, значение которой отображает сколько раз в течение часа воздух должен смениться свежим.
То есть кратность «1» (однократный воздухообмен) означает, что в течение часа в помещении старый воздух полностью сменился новым. «0,5» – за час сменилась ровно половина старого воздуха свежим и т.д.
Для разных помещений нормами (СНиП 2.08.01-89* «Жилые здания», Приложение 4) установлены свои кратности, либо количество удаляемого воздуха в кубометрах в час.
| Помещение | Расчетная температура воздуха в холодный период года, °С | Кратность из воздухообмена или количество удаляемого воздуха из помещения, м3/ч | |
| Приток | Вытяжка | ||
| Жилая комната | 18(20) | – | |
| Сушильный шкаф для одежды и обуви | – | – | 30 м3/ч |
| Ванная | 25 | – | 25 м3/ч |
| Уборная индивидуальная | 18 | – | 25 м3/ч |
| Совмещенное помещение уборной и ванной | 25 | – | 50 м3/ч |
| Умывальная общая | 18 | – | 0. 5 |
| Душевая общая | 25 | – | 5 |
| Уборная общая | 16 | – | 50 м3/ч на 1 унитаз и/или 25 м3/ч на 1 писсуар |
| Гардеробная комната для чистки и глажения одежды | 18 | – | 1.5 |
Так, например, для общих комнат и спален кратность составляет единицу на приток. В гардеробной – полуторакратный, а в помещении для стиральной машины – полукратный на вытяжку.
Объем заменяемого воздуха для каждого помещения рассчитывается по формуле «L=n•V», где «V»-объем каждого помещения, «n»-кратность для помещения. А затем под полученный объем воздуха для вентиляции подбирается оборудование – вытяжные и/или приточные вентиляторы, воздуховоды и т.д.
Расчет вентиляции дома по его площади
Самый простой расчет, в котором принимается, что на каждый квадратный метр площади подается 3м3/час свежего воздуха. То есть дословно – на каждый квадратный метр площади при высоте потолков в 3 м кратность равна единице независимо от количества проживающих людей.
Подбор сечения воздуховодов для вентиляции частного дома
Чтобы не промахнуться с сечением воздуховодов их так же рассчитывают. Это исключает вероятность использования недостаточных габаритов каналов для своевременного удаления всего старого воздуха вовремя. То есть размеры напрямую зависят от скорости и отвода воздуха.
Предварительно определяемся с вытяжкой – будет ли она естественной или принудительной (с вентилятором). Для естественной вытяжки скорость движения воздуха не должна превышать 1-2 м/сек. Для принудительной – не более 3-4 м/сек для ответвлений и не более 5-6 м/сек для магистрального канала.
Расчет тут совсем простой. Следует всего лишь воспользоваться следующей диаграммой.
Диаграмма подбора сечений воздуховодов для вентиляции
На вертикальной шкале откладываем наш подсчитанный суммарный, округленный в большую сторону, расход «L». Перемещается горизонтально до вертикальной линии со скоростью нашего воздуха, с которой определились одним абзацем выше.
А затем опускаемся вниз до ближайшего пересечения со значениями габаритов коробов.
Например: Для расхода «L» в 250 м3/час и максимальной скорости движения воздуха в канале в 5 м/сек., размеры вентиляционного канала будут соответствовать 100х160 мм (для прямоугольного) или диаметром 140 мм (для круглых воздуховодов).
После всех вычислений можно переходить к подбору и покупке принудительных вытяжек и, при необходимости, приточных клапанов и коробов и без каких-либо опасений смело приступать к устройству вентиляции в частном доме своими собственными руками.
© 2014 – 2017, ДД. Все права защищены.
Метки: вентиляция, воздух, дом, кратность, помещение, приточный, расчет, система
Расчет вентиляции в помещении. Как правильно рассчитать. Калькулятор
Работать, а тем более жить в помещении, в котором душно или трудно дышать, тяжело и неприятно. В этом случае для нормального функционирования человека в помещении и организуется вентиляция.
Но для чего нужно делать ее расчет?
Если Вы чувствуете, что воздухообмен в помещении необходимо как-то скорректировать, свежего воздуха недостаточно или устали постоянно проветривать, замерзать или болеть, Вам нужно правильно и точно определить оборудование, которое справится с запросом. Для этого требуется знать нормы и показатели вентиляции для конкретного помещения. Как рассчитать оптимальную вентиляцию? Сейчас все расскажем.
Расчет и нормы вентиляции
Как говорится, хорошо сделанная работа – это работа, которую не видно. Так можно сказать и о правильно настроенной вентиляции. Ведь если в дом поступает достаточное количество свежего воздуха и ровно такое же количество отработанного отводится одновременно, то риск заболеваний на почве затхлого воздуха тоже уменьшается, что вдвойне приятно, поскольку такие заболевания чаще всего становятся хроническими. Это также значит, что риск появления конденсата, плесени или грибка сводится к минимуму, поскольку вентиляция способствует долгой жизни дома, квартиры или комнаты при верных расчете и установке.
Проверка вентиляции
Если вентиляция в доме уже стоит, но вызывает сомнения эффективность ее работы, то стоит проверить ее. Делается это довольно легко: можно взять лист бумаги и поднести к решетке вентиляции
. Если лист начнет затягивать в решетку, значит вентиляция работает исправно. Если нет, значит она перекрыта или забита. Так бывает, когда соседи делают ремонт и перекрывают общую вентиляцию для защиты от пыли и грязи. Если же причина иная, стоит обратиться в специальные службы.
Виды вентиляции. Расчет естественной вентиляции
Начнем, пожалуй, с естественной и принудительной вентиляции. Как понятно из названия, к первому типу относятся проветривание и все, что никак не связано с устройствами. Соответственно, к механической вентиляции относятся вентиляторы, вытяжки, приточные клапаны и другая техника для создания принудительного потока воздуха.
Естественная вентиляция хороша умеренной скоростью этого потока, что создает комфортные условия в помещении для человека – ветер не ощущается. Хотя правильно установленная качественная принудительная вентиляция также не приносит сквозняков. Но есть и минус: при низкой скорости потока воздуха при естественной вентиляции необходимо более широкое сечение для его подачи. Как правило, наиболее эффективное проветривание обеспечивается с полностью открытыми окнами или дверьми, что ускоряет процесс воздухообмена, но может негативно сказаться на здоровье жильцов, особенно в зимний период года. Если мы проветриваем дом, частично открыв окна или полностью открыв форточки, на такое проветривание необходимо около 30–75 минут, а здесь возможно замерзание оконной рамы, что вполне может привести к конденсату, а холодный воздух, поступающий длительное время, ведет к проблемам со здоровьем. Открытые настежь окна ускоряют воздухообмен в помещении, сквозное проветривание займет примерно 4–10 минут, что безопасно для оконных рам, но при таком проветривании почти все тепло в доме выходит наружу, и долгое время температура внутри помещений достаточно низка, что опять-таки повышает риск заболеваний.
Не стоит также забывать про набирающие популярность приточные клапаны, которые устанавливаются не только на окнах, но и на стенах внутри комнат (стеновой приточный клапан), если конструкция окон не предусматривает такие клапаны. Стеновой клапан осуществляет инфильтрацию воздуха и представляет собой продолговатый патрубок, устанавливаемый в стену насквозь, закрытый с обеих сторон решетками и регулируемый изнутри. Он может быть как полностью открытым, так и закрытым тоже полностью. Для удобства в интерьере рекомендуется ставить такой клапан рядом с окном, поскольку его можно будет спрятать под тюлем, и поток проходящего воздуха будет нагреваться радиаторами, расположенными под подоконниками.
Для нормальной циркуляции воздуха по всей квартире необходимо обеспечить его свободное перемещение. Для этого на межкомнатных дверях ставят переточные решетки, чтобы воздух спокойно перемещался от приточных систем к вытяжным, проходя по всему дому, через все комнаты. Важно учитывать, что правильным считается такой поток, при котором самая пахнущая комната (туалет, ванная комната, кухня) – последняя. Если нет возможности установить переточную решетку, достаточно просто оставить зазор между дверью и полом, примерно 2 см. Этого вполне достаточно, чтобы воздух легко перемещался по дому.
В случаях, когда естественной вентиляции не хватает или нет желания ее устраивать, переходят к использованию механической вентиляции.
Механическая вентиляция
Исходя из назначения, механическая вентиляция подразделяется на:
- вытяжную – отвод использованного воздуха из комнаты;
- приточную – подает свежий воздух в помещение;
- приточно-вытяжную (рециркуляционная) – делает оба дела сразу.
Соответственно, лучше всего с работой справляется именно третий тип вентиляционной системы, поскольку осуществляет полную рециркуляцию свежего воздуха в помещении. Вытяжные установки, как правило, пользуются спросом на производствах и в промышленности, в офисах и на складах, но без приточной системы такая установка работает крайне неудовлетворительно.
В целом, во многих комнатах ставят просто вытяжную или приточную систему. А вот в комнатах с повышенной влажностью – кухня, ванная – просто необходимо ставить рециркуляционную систему. Обычно в домах в этих комнатах располагается вытяжка, которая отводит запахи и излишнюю влагу в подъезд, а приток воздуха обеспечивается за счет других комнат через пространство под межкомнатными дверьми. Однако при некачественной вентиляции в квартире или при “глухих” дверях в пол именно притока зачастую и не хватает, и нужна отдельная приточная вентиляция.
Расчет системы вентиляции. Расчет вытяжной и приточной вентиляции
Расчет воздухообмена можно делать на специфичные условия: расчет отвода излишков тепла, расчет на очистку от загрязнений и другие. Но они составляются только на профессиональном уровне и не являются обязательными, для бытовой вентиляции можно сделать все гораздо проще.
Как рассчитать вентиляцию обычной квартиры? Для жилых помещений, основными аспектами являются:
- площадь помещения;
- кратность;
- санитарно-гигиенические нормы.
Все необходимые нормы вентиляции для подстановки в формулы Вы сможете найти в специальных СНиПах, ГОСТах и другой нормативной документации.
Расчет вентиляционной системы исходя из площади помещения
Величина, характеризующая сколько раз за один час объем помещения полностью наполняется свежим воздухом и очищается от использованного, называется кратностью. Кратность воздухообмена в помещениях, как понятно из определения, зависит от объема этого помещения. То есть если у нас за час в дом поступило свежего воздуха ровно на один объем всего дома, то кратность в данном случае равна единице, что для бытовых помещений почти в ста процентах случаев является нормой.
Расчет вентиляции помещения по кратности
Для этого расчета необходимо учитывать всего лишь две цифры: нормами установлена подача 3 м3/ч свежего воздуха на 1 м2 помещения. При этом количество людей в помещении абсолютно не имеет значения. Зная длину, высоту и ширину комнаты Вы легко вычислите объем и, соответственно, показатель производительности вентиляции.
Расчет вентиляции помещения по кратности
- Подсчета объема каждого помещения – умножаем высоту, длину и ширину этих помещений, или можно рассматривать дом или квартиру как помещение без стен – в таком случае просто считаем общий объем дома или квартиры;
- Расчета необходимого объема воздуха для каждого помещения по формуле:
L=n·V
(где L – необходимый объем воздуха, n – кратность воздухообмена (определяется СНиПом), а V – объем помещения).
Нужно помнить, что объемы приточного и вытяжного воздуха при расчете должны быть равны. Если первый по значению получился больше второго, то необходимо увеличить значения вытяжного воздуха для комнат, в которых он брался по минимуму.
Расчет по санитарно-гигиеническим нормам
В данном расчете опять-таки важно помнить две цифры: 60 м3/ч воздуха на постоянно пребывающего в помещении человека и 20 м3/ч на временно пребывающего человека. Эти цифры диктуют санитарные нормы для жилых и административных площадок. То есть для комнаты, в которой один человек пребывает постоянно и еще один временно, количество воздуха в час будет равно 80 м3.
Подбор оборудования. Расчет вентилятора
После того как проведены все необходимые расчеты и подобраны нужные характеристики, делаются чертежи, строится план и выбирается необходимое оборудование. Сразу же стоит обратить внимание на сечение воздуховода – существует два типа: круглое и прямоугольное. Стоит учитывать, что соотношение сторон при прямоугольном воздуховоде не должно превышать 3 к 1, поскольку в противном случае вентиляция будет шуметь и в ней практически не будет тяги.
Одним из важных факторов является также скорость в магистрали – на прямых участках не менее 5 м/с, на поворотах не менее 3 м/с. Если же речь идет о естественной вентиляции, то скорость магистрали в данном случае составляет 1 м/ч. Вытяжная вентиляция должна иметь такую же скорость магистрали, как и в первом случае – 3 и 5 м/с соответственно на ответвлениях и прямых участках.
В случае, если у Вас в доме уже стоит вентиляция, но Вы ей недовольны или она не обеспечивает необходимые условия, на помощь приходит специальное оборудование, например бризер. Современные бризеры отличаются низким уровнем шума, имеют три степени фильтрации воздуха, обладают высокой производительностью и отвечают за температуру и свежесть воздуха. Комнату можно проветривать даже при закрытых окнах, а мощности бризера хватит даже на пять человек в одной комнате.
Если использовать бризер в совокупности с базовой станцией системы умного микроклимата MagicAir, то Вы сможете контролировать все показатели воздуха в комнате даже со смартфона, что облегчает контроль за микроклиматом в помещении и освобождает много времени, не нужно делать никаких расчетов, и притом гарантия успешного результата – 100%.
Калькулятор для расчета вентиляции
Для быстрого расчета необходимых параметров вентиляции Вы можете воспользоваться нашим калькулятором, который помогает сделать все необходимые операции быстро, а разобраться в нем сможет любой человек без специальной подготовки и навыков.
Если Вы сомневаетесь в каких-то данных или не уверены, что верно определите параметры для расчета вентиляции приведенными выше способами, калькулятор также подойдет лучше всего. Ответив на простые вопросы, Вы получите точный расчет и характеристики будущего оборудования.
Выводы
Если обратить внимание, то можно увидеть, что у всех трех типов расчета на выходе получаются разные данные, и притом все они верны. Разница лишь в деньгах, которые Вы хотите потратить на вентиляцию, поскольку расчеты по площади и кратности выходят дешевле расчета по санитарным нормам. Но стоит учесть, что последний больше подходит для создания более комфортных условий для жизни. Поэтому делайте расчеты и выбирайте оборудование, исходя из соотношения цена/качество. В крайнем случае Вы можете обратиться к профессионалам и сделать соответствующий расчет, подобрать оборудование и осуществить монтаж на профессиональном уровне. В любом случае, вопрос с вентиляцией нельзя оставлять открытым, поскольку качественная работа вентиляции, как уже говорилось ранее, важна для здорового микроклимата в помещении, здоровья Вашей семьи, долгой жизни квартиры или дома и отличного настроения.
Сибирского здоровья Вам и Вашим близким!
Как узнать, сколько вентиляции нужно дому?
При выборе системы вентиляции для вашего дома важно убедиться, что вы выбрали систему, способную обеспечить достаточную циркуляцию воздуха. Вентиляционные системы строятся по разным спецификациям и имеют разную производительность. Потребности в вентиляции также могут различаться в зависимости от того, как устроен ваш дом, и стандартов, которых вы пытаетесь достичь.
Для более открытых домов может иметь смысл полагаться на каскадный эффект, который позволяет свежему воздуху, поступающему в спальни, циркулировать по всему дому. Для более секционных домов может потребоваться установка систем точечной вентиляции для обеспечения адекватного воздухообмена. Расположение притока и возврата также может повлиять на фактическое качество воздуха, даже если установленная система способна обеспечить достаточную вентиляцию.
Использование стандартов вентиляции HVI
Институт домашней вентиляции или HVI рекомендует, чтобы HRV или ERV обеспечивали не менее 0,35 воздухообмена в час во всем доме. Это соответствует примерно пяти кубическим футам в минуту (CFM) на 100 футов площади пола. Для дома площадью 1000 футов этот стандарт требует непрерывной скорости вентиляции 50 кубических футов в минуту, хотя это может варьироваться в зависимости от количества жильцов в доме.
Для достижения наилучших результатов выбранная система вентиляции должна обеспечивать несколько более высокую скорость циркуляции, чем этот минимум. Большие скопления людей и мероприятия, в результате которых образуются переносимые по воздуху летучие органические соединения, могут потребовать более высокой скорости воздухообмена для поддержания качества воздуха. Для ванных комнат и кухонь может потребоваться более высокая скорость вентиляции, и они могут выиграть от установки возвратов или вентиляторов в стратегически важных местах для удаления теплого и влажного воздуха.
Использование стандартов ASHRAE 62.2
ASHRAE расшифровывается как Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха. Организация разрабатывает подробные стандарты вентиляции, которые определяют, каким должен быть надлежащий воздухообмен в различных условиях. Эти стандарты очень полезны для бизнеса, поскольку в таких областях, как игровые залы, вестибюли, склады, коммерческие кухни и приемные больниц, может быть полезно иметь разные уровни циркуляции воздуха.
ASHRAE также полезны для частных домов и квартир и могут использоваться строительными компаниями для обеспечения соответствия нового или отремонтированного здания номиналу. Стандарты ASHRAE очень сложны и учитывают заполняемость и другие факторы для определения оптимальной вентиляции. Также выпускаются обновленные стандарты на 2016 год. Чтобы использовать стандарты ASHRAE для определения потребностей в вентиляции дома, лучше всего проконсультироваться со специалистом по вентиляции.
Использование стандартов пассивного дома
Стандарты пассивного дома определяют уровень воздухонепроницаемости дома с использованием испытания давлением на месте для измерения герметичности. Дом не должен превышать 0,6 воздухообмена в час до установки вентиляции, чтобы обеспечить строгий контроль качества воздуха. Стандарты пассивного дома диктуют использование энергии, поэтому вентиляция с рекуперацией тепла и энергии является ключом к соблюдению всех стандартов. ERV и HRV, установленные в пассивных домах, помогают убедиться, что не менее 75 процентов энергии передается от выходящего воздуха к входящему. Вентиляция тщательно контролируется, чтобы достичь скорости около 0,4 воздухообмена в час.
Эксперты-консультанты
Эксперты Zehnder America могут помочь вам точно определить, какая система лучше всего соответствует вашим потребностям, исходя из дизайна вашего дома и любых конкретных стандартов, которым вы пытаетесь соответствовать. Это может помочь вам оптимизировать качество воздуха в вашем доме. Эксперты могут понять факторы, которые вы не учли, помогая вам выбрать наилучшую систему и стратегию установки.
Схема вентиляции в частном доме: правила проектирования
В многоквартирных домах наличие системы вентиляции с естественной индукционной циркуляцией воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.
Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.
В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.
Содержание статьи:
- Зачем зданию нужна вентиляция?
- Способы организации воздухообмена в птичнике
- Виды вентиляционных систем
- Естественная вентиляция в птичнике
- Как повысить КПД?
- Особенности принудительного воздухообмена
- Описание варианта ИВЛ
- ИВЛ с рекуперацией тепла
- Система без рекуперации тепла
- Тип комбинированной системы
- Правила проектирования вентиляции
- Выводы и полезное видео по теме
Зачем зданию нужна вентиляция?
Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.
Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.
Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.
Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.
Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.
Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.
Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.
Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.
Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью
Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.
Способы организации воздухообмена в доме
Существуют различные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.
С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.
Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.
В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта
Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.
Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.
Типы вентиляционных систем
Согласно основным требованиям санитарно-гигиенических норм производительность вентиляции любого типа должна быть:
- 3м 3 в час на 1 м2 площади для жилых помещений;
- 25 м 3 для отдельных санузлов;
- 50 м 3 для сантехнического оборудования.
Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.
В жилых помещениях на одного взрослого отводят 3 воздуха 35 м, на детей до 10 лет принимают норму 15-20 м 3 в час, дети чуть старше — 25 м 3 .
Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.
Системы воздухообмена бывают трех видов:
- естественные — с естественным побуждением для циркуляции воздушных потоков;
- механические — с принудительным впуском и выпуском воздуха;
- комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.
В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.
Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества
Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.
А как правильно рассчитать систему вентиляции для дома читайте .
Естественная вентиляция в доме
Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.
Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.
Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды
Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.
Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.
На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.
Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.
Нестабильная работа летом — главный минус схемы естественной вентиляции
Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.
А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.
Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.
Как повысить эффективность?
Есть несколько способов, которые могут помочь улучшить эффект естественной системы воздухообмена:
- установить специальный клапан на входе в канал;
- крепление решеток с клапанами на каналы притока и оттока;
- используйте дефлектор.
Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.
В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.
В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.
Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу
Еще один эффективный метод – установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.
Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.
Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%
С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.
Особенности принудительного воздухообмена
Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.
Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.
Описание варианта ИВЛ
Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.
Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.
Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.
Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой
Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.
Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.
Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.
Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома
Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.
Вентиляция механическая с рекуперацией тепла
В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.
До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.
Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.
Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.
Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период
Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.
Система без рекуперации тепла
Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.
Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.
Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.
Система комбинированная типа
Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.
Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.
Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.
Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.
Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов
Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.
Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.
Правила проектирования вентиляции
Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.
Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.
Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта
Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.
Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:
- способ распределения воздушных потоков в доме;
- тип вентиляционных и вытяжных шахт;
- наличие фильтрующего оборудования.
Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.
Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома
На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.
Проектирование систем вентиляции выполняется по такому плану:
- На начальном этапе составить техническое задание.
- Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
- Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
- Далее идет подготовка чертежа для утверждения заказчиком.
- Последний этап — окончательный проект и сдача готовой схемы вентиляции.
Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования требуется демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.
Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.
В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.
Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.
При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:
- объемы вытяжной и приточной воздушных масс должны быть уравновешены;
- свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
- объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
- скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
- вентиляционные шахты, проходящие по улице, должны быть утеплены теплоизоляционными материалами толщиной не менее 5 см.
Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.
Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.
Выводы и полезное видео по теме
Видео объясняет, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:
В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:
Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:
