Построить туалет своими руками: чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Содержание статьи

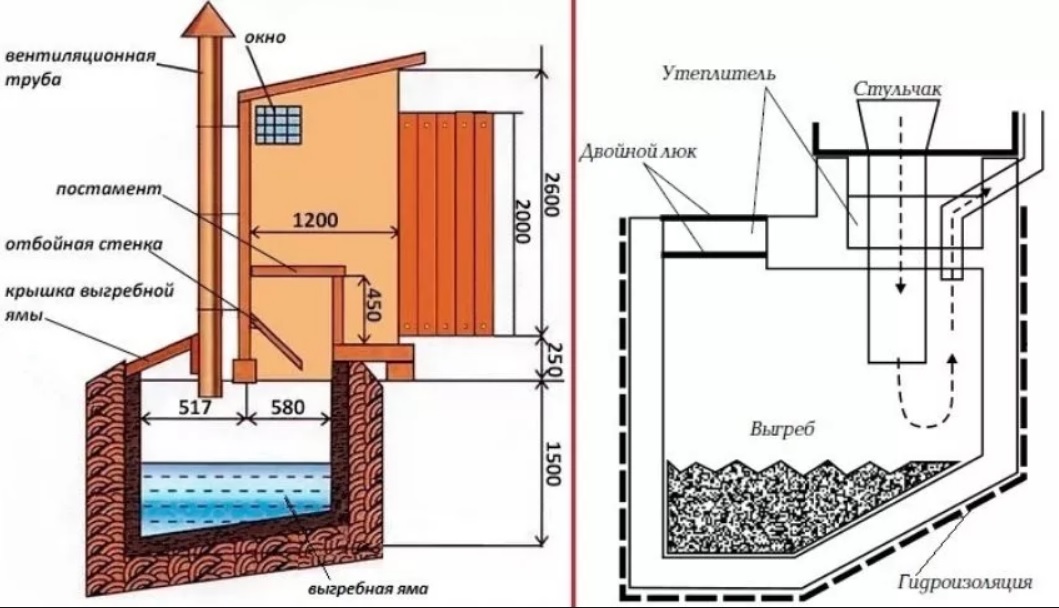

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом.

Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже.

В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери.

Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Как построить туалет на даче: чертежи, размеры. Подробные схемы туалета Шалаш и Скворечник



Дачный туалет своими руками

   Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.



Чертежи и размеры для строительства деревянного туалета


   Самый распространенный, можно сказать, стандартный вариант на даче – туалет в виде деревянного домика с выгребной ямой. Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

  Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

   Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса. При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится, укажите необходимое сечение деревянного бруса и досок

.

   Помните о том, что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны.



   Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

   Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.


  Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

  1. Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм
    .
  2. Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
  3. Передняя и задняя стенка кабинки – прямоугольные, а боковые – трапециевидные, что позволяет добиться необходимого уклона крыши.
  4. Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
  5. Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ.
  6. Оно установлено на основу из бруса сечением 150х150 мм, соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
  7. Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм. Для ее изготовления используется обрезная доска и плиты ОСБ.
  8. Как видите, для постройки крыши, с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм. Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

  Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.



Чертежи дачных туалетов типа «скворечник»

   Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка. Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник».

  Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

   Строить туалет своими руками необходимо со сборки каркаса, чертежи которого выполнены на отдельном листе.

   Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

   После изготовления каркаса приступайте к обшивке конструкции досками и установке двери. На завершающем этапе выполняется кровля и наружные работы. Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

   Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

   Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

  В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

   Для кровли используется лист из металлопрофиля, в качестве конька – согнутая полоса оцинкованной стали.

  Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.



Чертежи дачных туалетов типа «шалаш»


   Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

   Работу следует начинать со сборки передней и задней стенок. Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм. Крепить конструкцию можно как гвоздями, так и саморезами.

   Устанавливая поперечные, продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

   Собрав каркас, зашивайте досками основание пола и помост. На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

  Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

   На последнем этапе собирают и навешивают дверь.

   Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.



Выбираем материал для дачного туалета


   Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

  Наиболее долговечным считается кирпичный туалет, который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание, построить фундамент и соблюдать вертикальность стен. Только так можно надеяться на достаточную прочность сооружения.

   Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета


   Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

  • Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
  • Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
  • Обязательно предусматривайте подъездные пути для ассенизаторской машины.
  • Не стройте туалет в низинах, так как во время паводка он будет затоплен.
  • Учитывайте преобладающее направление ветра в вашей местности.

Расположение построек на участке в соответствии с санитарными нормами

   Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета


   Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

   Построить яму для нечистот можно одним из следующих способов:

  • Кирпичная кладка.
  • Баки из полимеров.
  • Железобетонные кольца.
  • Бетонные, залитые при помощи обрешетки.

   Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

   Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

   Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

  Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место


   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж
Чертеж каркаса
Чертежи деталей каркаса

  1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

  1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
  2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.
  1. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
  2. Далее установите укосины по диагонали задней и боковых стен.
Диагональные распорки

  1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
  2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
  3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
  4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.
Набиваем обрешетку
Фиксируем ондулин

  1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
  2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет


   В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

   Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

  Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи


   Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

   Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Чертеж люфт-клозета

   Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

  • Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
  • Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
  • Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
  • Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

  Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

   Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче


Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

  1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
    Готовый собранный туалет на даче
  2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
  3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
  4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
  5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

  1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет

  2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.

  3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
  4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
    Окончательная отделка уличного туалета
  5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
  6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
  7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
  8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

  1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
  2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
  3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Как построить туалет из металлопрофиля своими руками

Дачный туалет из металлопрофиля — это надежный, недорогой и практичный вариант для вашего участка. Он годами и десятилетиями не теряет внешний вид, не требует периодических ремонтов и устойчив к коррозии. Кроме того построить туалет из профлиста легко даже для новичка и займет это всего неделю, причем большая часть этого времени — просто ожидание, пока бетон наберет прочность.

В этой статье есть вся информация для того, чтобы вы без проблем смогли сделать туалет для дачи своими руками: пошаговая инструкция, тонкости, советы, чертежи.

Виды дачных туалетов и их чертежи

Перед тем, как приступить к постройке уличного туалета из профнастила, необходимо выбрать, какой из видов вам подходит лучше всего. От этого напрямую зависит конструкция будущего строения, в том числе и количество подготовительных работ.

Обычно выделяют следующие типы дачных туалетов:

  1. Биотуалет: компостирующий торфяной и электрический, химический, биологический.
  2. Пудр-клозет.
  3. Люфт-клозет.
  4. Классический туалет на даче с выгребной ямой.

Установка биотуалета — наиболее простой вариант, однако далеко не самый дешевый. Ему не нужна выгребная яма, и он не требует подключения к каким-либо коммуникациям — за исключением электрического, которому необходимо питание от сети. Благодаря этому, дачный туалет из металлопрофиля на основе биопереработки отходов сводится просто к возведению стен и крыши. Недорогой и простой в реализации проект дачного туалета из профнастила этого типа приведен ниже.

Пудр-клозет — это также дачный туалет без выгребной ямы. Для накопления отходов под стульчаком устанавливается обычное ведро, бочка или любой другой контейнер, который легко извлечь, чтобы выкинуть содержимое. По сути, это тот же биотуалет, однако нечистоты засыпаются после каждого применения вручную. Кроме того, в качестве наполнителя или «пудры» может выступать не только торф, но и более распространенные материалы: зола из костра, древесные опилки, измельченная сосновая кора.

Это — самый дешевый тип дачного туалета, но и самый неудобный, поскольку емкость необходимо опорожнять регулярно и достаточно часто. Ниже приведен чертеж туалета из металлопрофиля этого типа.

Люфт-клозет — это вариант уборной на даче с выгребной ямой, однако в качестве нее используется полностью герметичный, вкопанный в землю контейнер, предназначенный для чистки ассенизаторами. Сделать этот дачный туалет из металлопрофиля своими руками сложнее всего. Отведение нечистот в этом случае осуществляется с помощью канализационной трубы, для чего необходимо обеспечить водяной слив. В качестве контейнера можно использовать как обычные баки, так и септики или установки глубокой биологической очистки. Такой дачный туалет из профнастила будет максимально приближен к городским удобствам, но и обойдется дороже всего — как в строительстве, так и в обслуживании.

Последний тип — уличный туалет с выгребной ямой — наиболее распространен на дачных участках. Его сложнее обустроить, однако и чистить придется редко — раз в несколько лет, а если речь идет о сезонном использовании, то и раз в 10-20 лет — далеко не предел. Именно то, как сделать туалет из профнастила этого типа, я расскажу в этой статье.

Устройство дачного туалета с выгребной ямой: нормы и особенности

Выгребная яма — это особый санитарный объект, с которого всегда начинается строительство туалета на даче своими руками. На ее расположение накладываются определенные ограничения. Так, в СНиП 30-02-97 и СанПиН 42-128-4690-88 указаны следующие условия:

  • от уборной до колодца, скважины или любых других источников воды должно быть не менее 20 метров для глинистых, 30 метров — для суглинистых, и 50 метров — для песчаных и супесчаных почв;
  • минимальное расстояние между туалетом и погребом или жилым домом составляет 15 метров;
  • любые другие постройки должны отстоять не менее чем на 10 метров;
  • глубина — не больше 3 метров;
  • при наличии уклона на участке, яма располагается ниже уровня водозабора — то есть в низине;
  • от дна выгребной ямы до грунтовых вод должно быть не меньше 1 метра.

Кроме того, если грунтовые воды подходят очень близко к поверхности — на глубину менее 2 метров — обустраивать уборную с выгребной ямой в принципе нельзя. В этом случае единственно возможные виды уличных туалетов — это биотуалет и пудр-клозет.

Минимальные размеры туалета

Размеры туалета из профнастила должны быть не меньше чем 1.5х1 м и высота 2 м. Иначе уборной будет неудобно, а в некоторых случаях — и невозможно, пользоваться.

Туалет из профнастила своими руками: пошаговая инструкция

Ниже приведен подробный поэтапный план, как самому сделать туалет на даче. Следуя этой схеме, вы сможете в сжатые сроки самостоятельно построить уличную уборную, которая будет отличаться удобством, долговечностью и надежностью. А также она будет отлично смотреться на вашем участке на зависть соседям. На изображении ниже приведен проект на такой туалет профнастила — чертеж выполнен в двух проекциях.

Этап первый: выгребная яма для туалета на даче своими руками

Существует два типа выгребных ям:

  1. Дренажная яма без дна.
  2. Полностью герметичная.

Выгребную яму с фильтрующим дном строить категорически не рекомендуется. Несмотря на официальное разрешение таких сооружений при объеме отходов меньше 1 м³ в день, яма без дна несет в себе достаточно серьезный риск загрязнения и заражения грунтовых вод. К этому могут привести малейшие огрехи и ошибки при строительстве.

Поэтому подробно остановлюсь на варианте, когда под туалет для дачи из металлопрофиля строится герметичная выгребная яма.

В первую очередь, следует определиться с размерами. Стандартный вариант — это яма, глубиной 2 метра, шириной 1,5 метра и длиной 2 метра. Такой объем будет достаточен для небольшой семьи при периодическом использовании. Туалет для дачи из профнастила будет примерно такой же ширины, как и яма.

Следующий этап — это рытье котлована. Так как выкопать яму под туалет на даче нужно с учетом последующих работ, котлован должен быть немного шире и длиннее предполагаемых размеров ямы, а также глубже на 15 см. Кроме того, дно ямы должно иметь уклон к задней части для обеспечения сбора нечистот возле люка. Далее хорошо утрамбовываем дно, а затем засыпаем его слоем песка в те же 15 см. И снова утрамбовываем.

На получившуюся песчаную подушку стелим любую гидроизоляционную пленку — можно обычный полиэтилен — с нахлестом 40-50 см на стены. Затем укладываем и связываем арматуру. При необходимости устанавливаем опалубку. Однако если размеры котлована только немного больше предполагаемых размеров ямы, то опалубка не нужна — ее роль возьмут на себя земляные стены. Наконец, заливаем раствор.

Как бетонировать дно ямы?

Обычно заливают 100 мм армированную бетонную плиту с обязательным использованием щебня в составе раствора. После бетонирования дна выгребной ямы следует подождать неделю перед тем, как построить туалет из профнастила — за это время плита наберет часть своей прочности, и на ней можно будет возводить конструкцию.

После затвердевания плиты из кирпича возводятся стены, толщиной в 25 см. Они должны примерно на 10 см выступать над поверхностью земли. Стены выгребной ямы тщательно обрабатываются битумной мастикой со стороны грунта, причем особое внимание необходимо уделить герметизации углов. Для большей надежности, кирпичную кладку лучше покрыть штукатуркой из цемента и песка — так кирпич будет разрушаться значительно медленнее.

Для дренажной ямы под летний туалет для дачи нужно брать меньшие размеры, а также не бетонировать дно и не только не герметизировать кладку, но и специально оставлять в ней дренажные промежутки между кирпичами. Оштукатуривание также делать не нужно.

Этап второй: установка опорных стоек

Туалет из профлиста будет опираться на четыре стойки из профильной трубы 60х40 мм. Этого достаточно для обеспечения надежности и прочности конструкции. Кроме того, можно использовать уголки.

Наиболее простой способ, как сделать фундамент для туалета на даче своими руками, следующий:

  1. Стойки делятся на задние, расположенные около ямы, и передние, которые находятся напротив них.
  2. Для установки передних стоек необходимо вырыть ямы, глубиной 1,2 метра. На дно ям необходимо насыпать слой песка или мелкого щебня в 10 см и утрамбовать его. Затем строго вертикально с помощью уровня в ямы устанавливаются профильные трубы и заливаются бетоном.
  3. Уличный туалет из профнастила будет располагаться на краю выгребной ямы, закрывая до 1 метра ее длины, поэтому две задние стойки должны находиться по бокам примерно на этом расстоянии. Их нужно установить как можно ближе к кирпичной стене и с помощью опалубки из асбестовой трубы создать бетонное основание высотой в 40-50 см. После этого пространство между стенами ямы и стенами котлована засыпается земля и тщательно утрамбовывается.

Высота задних стоек над землей должна быть равна плановой высоте уборной. Передние стойки нужно сделать выше на 30-40 см, поскольку предполагается, что туалет дачный из профлиста будет снабжен скатной крышей.

Этап третий: изготовление прилавка и пола

Поскольку туалет из металлопрофиля закрывает край выгребной ямы, этим стоит воспользоваться для возведения долговечного и надежного «прилавка» — так называют стульчак для дачного туалета, который занимает всю ширину постройки. Для этого нужно продолжить кирпичные стены выгребной ямы спереди, а также по бокам до условной линии, соединяющей две задние стойки каркаса. Высота получившихся трех кирпичных стен должна быть равна 50 см от уровня земли.

Теперь нужно залить пол в туалете на даче. Устанавливаем деревянную опалубку высотой 10 см, укладываем арматуру и заливаем бетонным составом с щебнем. Как уже говорилось, бетону нужно время, чтобы набрать прочность, поэтому постарайтесь не наступать на плиту в течение недели. В итоге плоскость прилавка от чистового пола будет находиться на уровне в 40 см.

Этап четвертый: каркас

Для того чтобы сделать каркас туалета для дачи на стойки приваривается обвязка из профиля 40х20 или 60х40 мм, которая придаст каркасу жесткость и прочность. Нижние поперечины должны быть примерно на уровне пола. Далее привариваются балки, соединяющие верхние точки стоек, причем боковые будут наклонными, и изготавливается обрешетка для крыши. Для этого металлический профиль крепится через каждые 70 см на наклонные поперечины. Верхняя обвязка должна выступать на 50 см спереди и сзади, и на 30 — по бокам.

На высоте кирпичных стенок прилавка делается вспомогательная обвязка, примерно посередине между ней и верхней — еще одна. На этот раз только с трех сторон — со стороны двери их быть не должно.

Поскольку сварить каркас под туалет из металлопрофиля своими руками могут далеко не все, учитывайте, что заменить сварные соединения можно болтовыми. Это будет даже лучше, если вы новичок и варить собираетесь сами, поскольку при болтовых соединениях отсутствует риск, что каркас деформируется из-за температурных напряжений. Однако если ваши навыки позволяют вам качественно сварить уличный туалет из профнастила своими руками или вы можете попросить квалифицированного сварщика — лучше сделать это.

Последний этап сварки каркаса под туалет на даче из профлиста — это дверной проем. На уровне верхней точки будущей двери закрепляется поперечина. Если ширина уборной больше 1,5 м, то между этой поперечной балкой и нижней обвязкой привариваются два профиля, параллельных стойкам, таким образом, чтобы расстояние между ними было на 10 мм больше ширины дверной коробки. При необходимости между ними и стойками также навариваются поперечины.

Этап пятый: изготовление и установка рамы двери

После возведения каркаса, необходимо заняться созданием двери на туалет для дачи из профнастила своими руками. В первую очередь, необходимо сварить раму. Для этого используются профили такого же сечения, как и для стоек. Отмерьте и отрежьте четыре профиля нужных размеров, после чего обрежьте их концы под 45º таким образом, чтобы они плотно стыковались друг с другом и образовывали прямоугольную раму.

Технология сварки двери

Чтобы сварить профили вместе, не боясь температурных деформаций, возьмите толстый лист фанеры или ОСП размерами чуть больше, чем ширина и высота будущей двери для туалета на даче. После этого соберите на нем раму, убедитесь в том, что ее противоположные стороны строго параллельны друг другу, а соседние перпендикулярны. Теперь с помощью струбцин прижмите профили к основе как можно ближе к местам сварки. На каждый профиль придется по две струбцины. Еще раз убедитесь, что рама ровная, и сварите профили вместе.

После того, как вы сделали дверную раму на туалет из профнастила, подождите, пока места сварки полностью остынут. Только после этого можно убирать струбцины. Теперь отмерьте и отрежьте еще два отрезка профиля для поперечин. Они должны плотно входить между профилями рамы. Опять с помощью струбцин закрепите раму к основе, только уже рядом с местами установки поперечин и приварите их.

Последний этап изготовления двери на туалет из профлиста — это ее установка. Для этого привариваем петли на расстоянии 25 см снизу и сверху рамы. После этого рама поднимается, и ответные петли прихватываются 1-2 раза на каркас всей уборной. Теперь нужно проверить, не мешает ли двери что-то открываться и закрываться, и не делает ли это она самопроизвольно. Если все в порядке, что петли привариваются окончательно.

Учтите, что петли на дверь для дачного туалета нужно устанавливать навстречу друг другу — так после монтажа снять дверь можно будет только болгаркой. Перед покупкой, посоветуйтесь с продавцом, какие петли подходят для подобной установки.

Этап шестой: зашивка каркаса и крыши

Обшить дачный туалет из профнастила своими руками — очень просто. Для этого хорошо подойдет профнастил марки С-20 или С-21 толщиной 0,7 мм.

Задняя сторона обшивается прямоугольными листами, нижняя сторона которых должна находиться впритык к кирпичной стенке выгребной ямы. Наверху боковых листов необходимо сделать такой же срез, каков уклон верхней профильной планки. Наконец, передняя часть обшивается в два этапа: сначала вокруг двери, а затем зашивается сама рама.

Чем закрепить профнастил?

Отделка на туалет на даче своими руками из профлиста обычно крепится с помощью специальных кровельных саморезов. Возможно использование и болтового соединения, однако в таком случае место крепления будет быстрее подвергаться коррозии.

Саморезы завинчиваются в низ волны через одну гофру горизонтально и в каждую поперечную балку вертикально. Если толщина стенок профильной трубы позволяет, лучше завинчивать их без предварительного просверливания дырки. Торчащие за пределами профиля острые кончики либо обрезаются ножовкой по металлу, либо загибаются. В последнем случае отделка туалета на даче будет надежнее.

Обшивка кровли крепится так же, как и стен, за исключением крепления на карнизах — лист обязательно нужно дополнительно привинтить к выступающим частям верхних балок, примерно в 50 мм от края.

Этап седьмой: внутренняя отделка

В первую очередь, необходимо сделать сиденье для уличного туалета. Для этого на кирпичные стенки можно уложить подходящий по размерам лист толстой фанеры, либо зашить щитом из обрезных досок. В качестве опоры также стоит использовать заднюю поперечину, которая расположена на уровне прилавка. Оба материала должны быть пропитаны составами против гниения, а доски — зашкурены и отшлифованы.

Далее необходимо вырезать овальное отверстие и установить сиденье для дачного туалета. После этого досками или фанерой зашивается видимая часть кирпичной стенки. При использовании фанеры для удобства дезинфекции поверх нее можно постелить линолеум.

Профнастил не нуждается во внутренней отделке, но, по желанию, стены можно зашить пластиковой или деревянной вагонкой. Кроме того, на задней стенке под крышей нужно вырезать круглое отверстие и вставить туда сетку — это будет вентиляцией. При желании, можно утеплить туалет из профнастила.

Если вы хотите, чтобы туалет из профлиста освещался светом с улицы, то вы можете вырезать сверху в одной из боковых стенок (или сразу в нескольких) квадратное отверстие. После чего его нужно зашить с помощью специального профнастила из поликарбоната. Он также крепится на поперечины с минимальным нахлестом на обычный профлист:

  • сверху и снизу — на 50 мм;
  • слева и справа — на одну волну.

Также на этом этапе устанавливаются необходимые вам полочки и крепления. И, наконец, замок. Он монтируется изнутри, поэтому отверстие под него в профнастиле нужно сделать совсем небольшое. По возможности, лучше использовать специальные узкие модели, предназначенные для установки в профильную трубу — так будет надежнее.

Этап восьмой: закрытие выгребной ямы и люк для очистки

Итак, вы почти закончили делать дачный туалет из профлиста своими руками. Последний этап — это закрытие части выгребной ямы, которая находится снаружи туалета. Для этого лучше применять деревянные доски, обработанные составами против гниения и грибка.

Всего нужны два деревянных щита:

  1. Первый шириной в 1,2-1,5 метра — это будет крышка люка, предназначенного для очистки ямы. Он должен располагаться на ее краю, и перекрывать 0,7-1 метра самой ямы, а также 0,5 метра рядом с ней.
  2. Второй деревянный щит должен закрыть всю оставшуюся часть выгребной ямы: от стенки из профнастила до люка.

Оба щита должны быть плотно подогнаны друг к другу и перекрывать яму по бокам не менее чем на 50 см. Если длина ямы небольшая, то вполне можно обойтись одним люком.

В первую очередь изготавливаем и устанавливаем второй щит. В нем необходимо предусмотреть отверстие для установки вентиляционного стояка, чья высота должна быть выше, чем высота туалета из профнастила. Нелишним будет прикрепить стояк к каркасу уборной. Затем сверху на щит укладывается слой гидроизоляции: битумная мастика, рубероид или толстая полиэтиленовая пленка в несколько слоев. Этот слой должен заходить, как минимум, на 300 мм на заднюю стенку туалета из профнастила — так в яму не будет просачиваться дождевая вода. Закрепить пленку и рубероид к каркасу уборной можно теми же саморезами.

Далее укладывается деревянный люк и тоже укрывается гидроизоляцией из полиэтиленовой пленки. При этом должен быть нахлест в 1 метр на соседний щит из дерева. К крышке стоит прикрутить ручку, а также предусмотреть упоры, которые смогут зафиксировать крышку при ее открытии.

После этого на деревянный настил насыпается слой земли в 40 см. Таким образом, дачный туалет из металлопрофиля будет иметь сзади своеобразную насыпь, которая должна воспрепятствовать проникновению в сливную яму воды во время дождя и таянья снега. На этом строительство дачного туалета своими руками завершено — если вы все сделали правильно, то эта постройка прослужит вам долго.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Как сделать туалет на даче своими руками: чертежи, размеры

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы.

Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

  • Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину.
    А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.
  • Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.
Схема: как устроен люфт-клозет
  • Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке.
Минимальные расстояния от туалета до других объектов:

  • До источников воды (колодцев, скважин, озер, рек) – 25 м;
  • До домов, погребов – 12 м;
  • До летнего душа или бани – 8 м;
  • До ближайшего дерева – 4 м, а до кустарников – 1 м;
  • До заборов – не менее 1 м.
Схема: правильное расположение туалета относительно других построек на дачном участке

Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров.
Выгребная яма бывает двух типов:

  • Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.
Герметичная выгребная яма для туалета
  • Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.
Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми.
В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения.
Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.
Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

  • Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.
Возведение деревянного каркаса для туалета
  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.
Укрепление каркаса туалета металлическими уголками
  • Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.

Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Обшивка каркаса туалета

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото



100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.



Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.



Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.

Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы.

Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.

Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.



Источник: www.da4a.info

Схемы оборудования дачных туалетов

Здесь представлены схемы и чертежи, возможно, пригодятся, если возникнет потребность в постройки соответствующего помещения.

Место для туалета



Важно выбрать правильное место для туалета, ведь всегда есть вероятность, что нечистоты попадут в грунтовые воды, что, как сами понимаете, чревато неприятностями не только вам, но и соседям. Если грунтовые воды залегают выше, чем 2,5 метра, то вообще запрещено обустраивать обычную выгребную яму, только биотуалет или другой вид туалета, где содержимое ямы не соприкасается с напрямую с грунтом. Плюс, следует учитывать и преимущественное направление потоков воздуха, по понятным причинам. На этой схеме показаны некоторые правила размещения, которые желательно соблюдать.



Дачные туалеты 50 фото



Какой вы выбираете дизайн домика, зависит от вашей фантазии. Туалет хоть и стараются спрятать на задней части участка, но все равно это часть архитектурного ансамбля, так что к оформлению можно подойти креативно. Хотя бы вот так. Настоящая средневековая карета, и не просто какой-то дилижанс, а со всеми королевскими атрибутами. В середине все тоже сделано добросовестно.


Источник фотографий godzilla.org.ua



Всегда можно придумать что-то оригинальное. Туалет, это не беседка, куда вы можете никогда и не заглянуть, сюда придете обязательно, поэтому стоить подумать и о комфорте и о внешнем оформлении. Если у вас еще нет своей идеи, посмотрите в этой галерее, может, выберите что-то интересное и для своей дачи.

Размеры туалета для 8 различных размеров туалета (схемы)

Унитаз может быть простым унитазом, но многие из нас не могут представить себе жизнь без него. Но даже простые устройства могут иметь сложные функции, и подобрать подходящий унитаз для дома может быть непросто. Начните свое исследование, ознакомившись с этой серией основных размеров, рисунков и определений унитаза.

Туалет может быть простым домашним приспособлением, но многие из нас не могут представить себе жизнь без него.Даже простые унитазы могут иметь сложные особенности. Начните свое исследование, ознакомившись с этой серией основных размеров, рисунков и определений унитаза.

Вы можете даже подумать, что если вы видели один унитаз, вы видели их все, или что единственное, что стоит решить, - это то, хотите ли вы забавных и функциональных функций, таких как встроенное биде, регулируемая высота сиденья или возможность двойного слива . Но потяните за это господство! При выборе тронного зала нужно учитывать гораздо больше.

От простого углового унитаза до модного унитаза с двойным сливом и сиденьем-биде - очевидно, что не все унитазы одинаковы. В свете этого найти подходящий туалет для дома может быть непросто

Прежде чем отправиться в местный магазин товаров для дома или перейти к интернет-магазину, лучше подготовиться к большому количеству вариантов. Туалеты бывают разных конфигураций, стилей и функций, в том числе функций, о которых вы, возможно, никогда не слышали.

На что следует обратить внимание при покупке нового унитаза

При покупке (или просто поиске) нового унитаза важно учитывать различные характеристики продукта, которые для вас важны. Вам придется учитывать важные факторы, выходящие за рамки вашего личного вкуса. Например, вам нужно знать планировку своей ванной комнаты и выбрать унитаз, который вам подойдет.

Есть определенные аспекты, особенности и атрибуты, которые необходимо учитывать при покупке нового унитаза.

Унитаз, форма

Если вам важна форма унитаза, вы можете выбрать удлиненную чашу вместо круглой.То же самое и с формой сиденья унитаза - вы предпочитаете круглое сиденье или удлиненное сиденье? Или, может быть, вам просто нужен стандартный унитаз без наворотов.

Но что именно представляет собой стандартный унитаз? Важно определить размеры и дизайн, которые соответствуют вашим потребностям.

Современные туалеты становятся все более и более изощренными, и вы можете быстро освоить новые функции. Сегодня есть умные туалеты, которые нагревают сиденье для вас, индивидуальные и даже самоочищающиеся туалеты, каждый из которых может быть изготовлен по индивидуальному заказу в соответствии с размерами вашей ванной комнаты - если вы знаете, где искать!

Особенности туалета

Вы можете придать значение техническим характеристикам туалета или эстетическим аспектам.Например, если вы собираетесь отремонтировать современную ванную комнату, вы можете предпочесть современный унитаз с юбкой из-за его эстетической привлекательности, а не простой настенный унитаз, который выглядит не так хорошо.

Вам также следует подумать о том, как определенные функции могут улучшить функциональность унитаза. Например, унитаз с подачей давления может быть более привлекательным, чем унитаз с двойным смывом или унитаз с сиденьем для биде - если для вас больше всего важен чистый и мощный смыв.

Размеры унитаза

Хотя дополнительные функции и компоненты важны и забавны, самое важное - это размеры унитаза.В конце концов, вам не захочется покупать унитаз с удлиненным сиденьем, если ваша ванная комната узкая.

Вы также не хотите, чтобы унитаз был настолько большим, что гости ударялись коленями о противоположную стену, когда встают, или настолько широким, что он слишком уютно сидел рядом с ванной или душем. Если вы выберете более высокий унитаз, убедитесь, что он хорошо сочетается с остальной частью ванной комнаты - например, если он намного выше раковины, это может выглядеть неуместно!

Вы также не хотите, чтобы у вас был маленький туалет, который заставит остальную сантехнику и мебель выглядеть комично.Одно дело компактный унитаз, совсем другое - унитаз маленького размера!

Тогда нужно подумать о высоте. Слишком высоко, и вы ляжете на цыпочки, даже когда сидите, и слишком низко, и вы с таким же успехом можете сидеть на корточках.

Итак, как подобрать унитаз нужных размеров? Хотя каждый человек и семья уникальны, мы надеемся, что следующий взгляд на разные размеры унитазов поможет вам получить представление о качественных настройках, а также о том, как оборудовать эти унитазы.

Связанные: Типы туалетов

Пристенный 1-ПК

Если вы ищете что-то простое и практичное, то этот однокомпонентный унитаз вам действительно понравится.Этот компактный унитаз, созданный как единое целое, является отличным выбором для небольшой ванной комнаты или ванной комнаты в квартире, а также для тех, кто пытается сэкономить место.

Прикрепленный к стене унитаз из 1 ПК можно установить прямо на готовый пол, если у вас есть выпускная труба для воды, которую можно установить на расстоянии 12 дюймов от готовой стены. Между готовой стенкой и самой нижней задней стенкой унитаза есть зазор 5,5 дюйма. Это дает достаточно места для доступа и очистки водяного клапана для воды, поступающей в верхнюю часть бачка для унитаза.Штуцер для водяного клапана также находится на высоте 5,5 дюйма над чистым полом.

Компактный размер настенного 1-ПК дает несколько преимуществ, включая простоту очистки, большую долговечность из-за меньшего количества смещаемых компонентов для торможения, а также более гладкий и современный дизайн. Этот конкретный блок также поставляется с опцией двойного слива. В верхней части резервуара вы заметите кнопку для «Половинного слива» и кнопку для «Полного слива». Половина промывки требует значительно меньше воды и идеально подходит для удаления жидких отходов, в то время как полная промывка достаточно эффективна для тщательного удаления других отходов.

Удлиненный двухкомпонентный унитаз, приставленный к стене

Если у вас есть большая ванная комната или более высокие члены семьи, которым нужно что-то более простое для колен, подумайте о покупке чего-то такого размера, как этот удлиненный двухкомпонентный унитаз, стоящий спиной к стене. И когда говорится «удлиненный», это действительно означает «удлиненный». Этот унитаз имеет размеры 30,5 дюйма, от задней стенки до самого переднего конца унитаза, что идеально подходит для больших ванных комнат. Но учтите, что в этом туалете будет тесновато во многих меньших половинных ваннах.Само сиденье для унитаза имеет длину 18,5 дюйма и чуть менее 14 дюймов в самом широком месте.

Удлиненный двухкомпонентный унитаз, прилегающий к стене, не только является длинным, но и имеет некоторые заметные преимущества в высоте. Само сиденье находится на высоте 16,5 дюймов над чистым полом. Эта высота позволяет большинству взрослых людей среднего и высокого роста очень удобно сидеть на троне. Кроме того, в отличие от большинства компактных унитазов, у которых за унитазом расположен нижний резервуар, эта конструкция позволяет установить довольно высокий дополнительный блок за унитазом.Здесь верх резервуара достигает 30,75 дюйма над готовым полом.

Прикрепленный к стене круглый передний двухкомпонентный унитаз

Для тех домовладельцев, которые хотят высокий и широкий, но не любят удлиненный вид вышеупомянутого удлиненного унитаза, или которым просто не хватает места в ванной комнате для такой модели, рассмотрите преимущества более сбалансированной спинки. пристенный круглый передний двухкомпонентный унитаз.

Этот унитаз выставляется как две части, но они плотно соединены друг с другом, создавая впечатление единого и хорошо сбалансированного устройства.Круглый передний двухсекционный унитаз, от задней стенки до самого переднего конца унитаза, имеет размеры 28,5 дюйма. Это делает его на целых два дюйма короче, чем вышеупомянутый удлиненный двухкомпонентный унитаз, стоящий вплотную к стене.

Унитаз данной конструкции имеет клапан подачи входящей воды, который можно установить в двух положениях. У него также есть рычаг смыва, который удобно расположен в верхнем левом углу, чуть ниже, где лежит крышка унитаза длиной 15,75 дюйма. Этот рычаг обращен наружу и, таким образом, позволяет домовладельцам ставить предметы мебели непосредственно рядом с унитазом, не создавая проблем с людьми, которым нужно тянуться в сторону, чтобы нажать на рычаг смыва.Обратите внимание, что в отличие от первого унитаза в нашем списке, который мог похвастаться режимом двойного слива для лучшего сохранения воды, этот дизайн в его нынешнем виде позволяет использовать только универсальный смыв.

Основы установки

Выбор предпочтительных размеров унитаза - это только первый шаг к тому, чтобы стать новым троном для вашей ванной комнаты. Следующий шаг - понять, как его установить. Мы надеемся, что эта базовая схема установки поможет вам научиться размещать и закреплять унитаз в установленном отверстии.

Если вы не живете в перепрофилированном коммерческом здании или построенной вручную хижине, которая была спроектирована до основных рекомендаций по зонированию дома, или если вы намеренно не решили пойти против течения при проектировании собственного дома, у вас должен быть отводящий водопровод на полу, который займет удаление всего мусора вдали от вашего дома в вашу септическую систему или далее в канализационные очистные сооружения вашего района.

Это выходное отверстие - это то место, где вы собираетесь быть центральной точкой процесса установки унитаза, поскольку отверстия обязательно должны быть совмещены, а все остальное можно легко отрегулировать, например, добавить дополнительную длину к входящей водопроводной трубе.

Теперь, когда вы знаете, с чего начать, следующий шаг - совместить фланец туалета и нижнюю часть унитаза так, чтобы восковое кольцо плотно прилегало к внутреннему диаметру фланца туалета, а болты туалета выходили наружу. Обратите внимание, что вам нужно будет нанести герметик рекомендованного производителя по всей длине дна унитаза и особенно в местах, где чаша будет крепиться к фланцу туалета. Это предотвратит вытекание влаги.

После того, как болты шкафа пройдут необходимые отверстия, наденьте на болт коническую шайбу и закрепите гайкой подходящего размера.Используйте динамометрический ключ, чтобы закрепить гайку, и закройте эту гайку крышкой болта, чтобы предотвратить коррозию.

Теперь пора добавить часть бака для воды в унитаз. Это будет сделано аналогично тому, как вы прикрепили унитаз к фланцу туалета: вы будете использовать болты, шайбы и гайки соответствующего размера для бачка, чтобы гарантировать, что детали подходят и надежно затянуты с помощью динамометрического ключа. Однако обратите особое внимание на резиновую прокладку на прилагаемой схеме установки, чтобы предотвратить утечку воды.

Подвесной унитаз

Для тех, кто выбирает более современный дизайн дома, устанавливает унитаз в коммерческом предприятии или дом, перепрофилированный из коммерческого предприятия, или у кого другой уникальный дизайн, то у вас может не быть центральной канализационной трубы или хочет переместить его в другое место в здании или комнате.

В любом случае наиболее популярной альтернативой является подвешивание унитаза на стене и размещение отходящей канализационной трубы рядом с входящей водопроводной трубой.В этом случае все трубопроводы будут в стене и вне поля зрения.

Подвесные унитазы привлекательны тем, что в основании унитаза из-за отсутствия дна обычно не бывает мусора или отложений. Вместо этого унитаз вешается на стену, а выходящая канализационная труба проходит сквозь стену и стекает вниз и наружу. Там, где должно быть основание, остается пустое пространство, что дает еще одно преимущество - мыть полы намного проще.

Конечно, в то время как подвесные туалеты значительно упрощают работу в долгосрочной перспективе, их установка может вызывать затруднения.Поскольку большая часть веса человека будет приходиться на подвесной унитаз, невероятно важно, чтобы он был установлен на прочных сквозных балках и, если вы не особенно удобны, чтобы за вас это сделал кто-то другой. Установка подвесного унитаза также обычно требует некоторых работ по сносу, поскольку вам понадобится полный доступ к задней стороне этих балок, чтобы полностью закрепить фитинги.

Стеновая

Если вы нервничаете по поводу прочности подвесного унитаза, подумайте о балансе, который предлагает этот настенный дизайн.С этим унитазом с облицовкой стеной вы можете наслаждаться устойчивым основанием, которое обеспечит достаточную поддержку веса, и вы получите дополнительное преимущество, заключающееся в том, что реальная часть унитаза с резервуаром для воды скрыта за стеной.

Как и в случае с подвесным унитазом, у унитаза с облицовкой стены выпускной сливной трубопровод проходит через стену. Это может помочь предотвратить коррозию и проблемы с утечкой в ​​нижней части унитаза. Тем не менее, вам все равно придется использовать некоторые крепления для пола, чтобы закрепить унитаз на месте.

В этой конструкции унитаз расположен примерно в 550 сантиметрах от стены до самого дальнего конца чаши сиденья унитаза. Это делает конструкцию немного более компактной по сравнению с другими вариантами и является хорошим выбором, если вас беспокоит пространство.

Комод / туалет

Этот базовый габаритный чертеж унитаза помогает показать основные измерения, которые вам нужно будет сделать при поиске и выборе унитаза для покупки. Обратите внимание, что эти размеры в первую очередь следует использовать при рассмотрении традиционных туалетов, основание которых находится на чистом полу, а выпускная труба для подачи сточных вод проходит через пол.

Для этих размеров вы должны в первую очередь смотреть на размер «A» и размер «B». «А» измеряет длину от готового пола до самого центра окружности выхода воды, или, другими словами, центра того места, где будет размещен фланец туалета и закрепленного дна унитаза. Размер «B» будет высотой унитаза.

Это измерение важно, поскольку оно определит, насколько комфортно вам, вашей семье и вашим гостям будет комфортно сидеть на унитазе, а также определит, как подойдет ваш трубопровод для подачи воды, например, для более высокого сиденья унитаза часто потребуется более длинный водопровод.

Резервуар для воды

На этом чертеже с размерами показаны различные части резервуара для воды. Самая важная деталь для правильной установки - это резиновая прокладка. Кроме того, убедитесь, что прокладка резервуара и чаши плотно прилегает к нему и на нем нет разрывов, порезов или сколов, которые в противном случае могли бы привести к утечке воды.

После того, как вы выровняли прокладку бака и чаши, следующим шагом будет закрепление линии подачи воды и завинчивание болтов. При установке других компонентов бачка для туалетной воды, если они еще не установлены, лучше всего начинать снизу и двигаться вверх.

Ручка вашего унитаза полностью контролирует, когда вода смывается из нижней чаши и поступает новая вода из резервуара. Когда вы нажимаете на рычаг, он поднимает цепь сливного клапана, которая поднимает заслонку, позволяя всей воде в бачке, чтобы вылить в унитаз и тем самым вытолкнуть лишние отходы. Другие компоненты резервуара для воды предназначены для обеспечения того, чтобы ваш резервуар был наполнен до уровня, необходимого для повторного завершения всего процесса промывки.

FAQ

Какой стандартный размер унитаза?

Общее эмпирическое правило для стандартных размеров туалета: глубина от 27 до 30 дюймов, высота спинки обычно от 21 до 31 дюйма, а ширина - около 20 дюймов.Также важно отметить, что унитаз, соответствующий требованиям ADA, должен иметь высоту сиденья от 17 до 19 дюймов.

Какие бывают унитазы?

Существуют разные типы туалетов. В общих чертах, мы можем разделить их на туалеты нижнего уровня, туалеты с закрытой дверью, туалеты, примыкающие к стене, и туалеты, подвешенные к стене.

В чем разница между пристенным унитазом и подвесным унитазом?

Основное различие между стенкой унитаза и подвесным унитазом состоит в том, что подвесной унитаз кажется подвешенным над полом, не касаясь пола.

Как измерить унитаз?

Чтобы измерить ширину унитаза, пройдите от левого края к правому краю бачка унитаза или сиденья унитаза, которое является самым широким. Для определения глубины перейдите от передней части обода унитаза к задней части унитаза, а для высоты - от пола до края сиденья унитаза, затем от сиденья к верху бачка.

Какой минимальный размер унитаза?

Минимальное пространство, необходимое для унитаза, составляет 38 см от ближайшего препятствия.Это означает, что у унитаза должно быть расстояние не менее 38 см от его центральной линии до ближайшего объекта, стены или любого другого препятствия.

Размеры и размеры унитаза, которые нужно знать

  1. Идеи и советы /
  2. Ремонт /
  3. Ванная комната

Перед покупкой нового унитаза узнайте эти размеры.

Одним из важнейших аспектов при поиске нового унитаза является его размер и габариты. Прочтите наше руководство, чтобы узнать больше о функциях, влияющих на стандартные размеры унитаза, о том, как измерить размер унитаза и как использовать эту информацию для обеспечения беспроблемной установки и планировки ванной комнаты.

Формы унитазов
Как измерить унитаз
Стандартные размеры унитаза

Удлиненный: Этот вариант чаши грушевидной формы обеспечивает дополнительный комфорт и обычно на два-три дюйма длиннее круглой чаши.

Унитазы удлиненной формы для магазина

Круглые: Эта чаша круглой формы требует меньше места, что делает ее идеальным выбором, когда пространство ограничено.

Магазин круглых туалетов

Высота сиденья измеряется от пола до верха сиденья унитаза.Выбирая высоту сиденья, учитывайте свой рост и физические потребности. Есть два типа высоты сиденья: стандартная и стула.
Стандарт: Обычно туалеты стандартной высоты 15–17 дюймов являются обычным явлением в большинстве домашних хозяйств и являются идеальным выбором для домов с детьми.

Магазинные туалеты стандартной высоты

Стул: Обычно высота 17–19 дюймов Наземные туалеты на уровне стульев обеспечивают дополнительный комфорт и являются идеальным выбором для людей с ограниченными физическими возможностями.

Магазин туалетов высотой со стула

Самый важный шаг при покупке нового унитаза - убедиться, что он подходит по размеру.Чтобы подобрать унитаз подходящего размера для вашей ванной комнаты, возьмите рулетку и запишите эти важные измерения.

Высота унитаза

Измерьте расстояние от пола до верха сиденья унитаза. Затем измерьте расстояние от пола до верха бачка унитаза, чтобы убедиться, что ваш новый унитаз может поместиться в то же пространство или под любые стеллажи для хранения над унитазом, от которых вы не хотите избавляться.

Глубина унитаза

Измерьте расстояние от передней части унитаза до задней части унитаза.Мы рекомендуем оставлять перед унитазом не менее 24 дюймов. Это гарантирует, что у вас будет достаточно места для передвижения перед унитазом, и что дверь вашей ванной или душа не заденется, если унитаз расположен рядом с туалетом. дверь.

Ширина унитаза

Измерьте расстояние от левого края до правого края бачка или сиденья унитаза (в зависимости от того, какое из них является самым широким), чтобы убедиться, что он помещается в вашем пространстве. Для вашего туалета должно быть не менее 30 дюймов, независимо от того, где он находится в вашей ванной комнате.

Приблизительный размер

Самый важный размер унитаза при покупке нового унитаза - это приблизительный размер, который представляет собой расстояние между центром болтов туалета и стеной за унитазом. Для этого возьмите рулетку и измерьте расстояние от задней стенки (не плинтуса) до центра одного из задних болтов шкафа. Стандартный размер туалета для черновиков составляет 12 дюймов, но в некоторых случаях он может составлять 10 или 14 дюймов.

Стандартные размеры туалета обычно составляют от 28 до 30 дюймов в глубину, примерно 20 дюймов в ширину, от 27 до 32 дюймов в высоту и имеют приблизительный размер от 10 до 14 дюймов.Теперь вы можете найти идеальный унитаз.

Готовы к покупкам? Проверьте это!

Размеры ванной

Мэг Эскотт

На этой странице указаны минимальные размеры ванной комнаты, размеры приспособлений и зазоры, необходимые для планирования планировки ванных комнат.

Они основаны на рекомендациях для Соединенных Штатов, но стандарты для других современных стран не за горами. Я включил метрические преобразования и некоторые комментарии о различиях с другими странами.

Эта информация о размерах ванной является частью серии планировок ванных комнат.

Небольшая заметка, которая поможет нам избежать неприятностей

Эта информация предоставлена ​​добросовестно, чтобы помочь вам продумать дизайн вашей ванной комнаты. Метрические размеры являются приблизительными. Вы (или ваш архитектор / дизайнер / команда подрядчика) обязаны убедиться, что ваши размеры соответствуют местным нормам и правилам.

Я рекомендую эту книгу от Национальной ассоциации кухонь и ванных комнат для нормативных требований США.

[Раскрытие информации: Это партнерская ссылка, и я собираюсь заработать небольшую комиссию, если вы совершите покупку по этой ссылке. ]




Минимальные размеры ванной комнаты

Полные размеры ванной комнаты (ванна / душ, туалет и раковина) 5 футов x 8 футов (1,5 м x 2,4 м). Это основано на минимальном размере ванны, поэтому, если вы выберете большую ванну, 5-футовая сторона этой ванной комнаты немного изменится.

Это один из стандартных вариантов планировок небольших ванных комнат.

Размеры маленькой ванной комнаты (душ, туалет и раковина) 6 футов x 6 футов (1,8 м x 1,8 м)

Это один из стандартных планов этажей для небольших ванных комнат.

Размеры половинной ванной комнаты (унитаз и угловая раковина, карманная дверь) 5 футов x 3 фута (1,5 м x 0,9 м). Минимум, разрешенный кодексом в США, составляет 5 футов x 2,5 фута (1,5 м x 0,76 м). Если вы один из моих читателей в Великобритании, где нет правил (не уверен в других местах), возможно размещение меньшего размера, если вы используете высокий настенный резервуар (пунктирная линия) или унитаз, экономящий место.

Высота потолка в ванных комнатах

Если вы пытаетесь провести ванную комнату под лестницей или втиснуть ее в оставшееся пространство на чердаке, вам необходимо проверить правила относительно высоты потолка. Хорошее практическое правило состоит в том, что если вы собираетесь стоять (перед унитазом, перед унитазом, в душе, тогда вам понадобится приличная высота потолка.

Высота 6 футов 8 дюймов (2,03 м) - это требуется перед всеми приспособлениями и для диаметра 30 дюймов (76 см), где находится душевая лейка.

Итак, я думаю, вы можете прорезать заднюю часть унитаза и любую часть ванны, кроме душа, под наклонным потолком.

Размеры и зазоры сантехники


В этот раздел размеров ванной я включил:

Размеры светильников здесь будут полезной отправной точкой для планирования вашей ванной комнаты, но они бывают самых разных форм и размеров, поэтому после того, как вы выбрали свои светильники, используйте эти размеры в твои планы.


Размеры и зазоры унитаза (такие же для биде)

Эти размеры также применимы к биде.

Стандартный размер крепления для унитаза - Стандартная глубина сиденья унитаза от петель до края составляет 16 дюймов (40,5 см). Если вы купите удлиненную модель, она будет немного длиннее - больше 18 дюймов или 46 см. Затем у вас есть размеры резервуаров, которые нужно добавить к этому, чтобы получить общую глубину примерно от 26 дюймов до 29 дюймов (66-74 см). В Европе доступны варианты экономии места меньшего размера, чем это, потому что для туалетной комнаты не требуется минимального размера.

Рекомендуемое расстояние до унитаза - 20 дюймов (51 см) рекомендуется от центральной линии сиденья унитаза до ближайшей стены или препятствия. Это означает, что для унитаза рекомендуется пролет в 40 дюймов (102 см). Рекомендуемое расстояние перед унитазом - 76 см (30 дюймов).

Код минимального расстояния до унитаза - Минимальное необходимое расстояние от центральной линии унитаза до ближайшего препятствия составляет 15 дюймов (38 см). Минимальное расстояние от края унитаза до стены составляет 4 дюйма (10 см).Это означает, что минимальный пролет, необходимый для размещения унитаза, составляет 30 дюймов (76 см). Перед унитазом или биде требуется минимум 21 дюйм (53 см).

Держатель туалетной бумаги Расположение - рекомендуемое положение составляет 8-12 дюймов (20-30 см) от передней части сиденья унитаза до центральной линии держателя туалетной бумаги, а высота - 26-30 дюймов ( 66 - 76 см).

Рекомендуемый просвет для унитаза

- Рекомендуется 20 дюймов (51 см) от центральной линии сиденья унитаза до ближайшей стены или препятствия.Это означает, что для унитаза рекомендуется пролет в 40 дюймов (102 см). Рекомендуемое расстояние перед унитазом - 76 см (30 дюймов).

Код минимального расстояния до унитаза - Минимальное необходимое расстояние от центральной линии унитаза до ближайшего препятствия составляет 15 дюймов (38 см). Минимальное расстояние от края унитаза до стены составляет 4 дюйма (10 см). Это означает, что минимальный пролет, необходимый для размещения унитаза, составляет 30 дюймов (76 см). Перед унитазом или биде требуется минимум 21 дюйм (53 см).

Держатель туалетной бумаги Расположение - рекомендуемое положение составляет 8-12 дюймов (20-30 см) от передней части сиденья унитаза до центральной линии держателя туалетной бумаги, а высота - 26-30 дюймов ( 66 - 76 см).


Размеры и зазоры ванны

Стандартные размеры ванны - Самая маленькая стандартная ванна имеет размеры 5 футов x 2 ½ фута (153 см x 76 см).

Доступны гидромассажные ванны размером 5 футов x 2 3/4 фута или 153 см на 81 см.

Рекомендуемый зазор для ванны - 30 дюймов (76 см) следует оставить как свободное пространство вдоль края ванны.

Минимальное расстояние от ванны - Минимум 21 дюйм (53 см) должен быть оставлен в качестве свободного пространства вдоль края ванны.

Расположение органов управления ванной - Вам необходимо иметь доступ к органам управления как изнутри, так и снаружи ванны. Их следует разместить между краем ванны и на высоте 33 дюйма (84 см) над полом.


Размеры и зазоры умывальника, унитаза или умывальника

Как много слов, которые означают одно и то же в разных частях англоязычного мира! Я собираюсь использовать слова умывальник и тщеславие.

Они бывают разных размеров и угловой туалетный столик или унитаз, который является широким, но не очень глубоким, может решить все виды дизайнерских проблем в ванных комнатах.

Стандартные размеры шкафчика для умывальника - глубина 2 фута (60 см).

Стандартная высота раковины - Стандартная высота раковины или раковины начинается от примерно 30 дюймов (76 см) в высоту и достигает, скажем, 43 дюймов (119 см). На более низкой высоте большинству людей придется нагибаться, чтобы пользоваться раковиной. Попробуйте разную высоту в центрах ванных комнат, чтобы найти подходящую высоту. Для сравнения: стандартные кухонные столешницы имеют размер 36 дюймов (92 см).

Рекомендуемый зазор для одиночной раковины - рекомендуется 20 дюймов (51 см) от средней линии раковины до ближайшей стены или препятствия.Таким образом, для одной раковины рекомендуется ширина ширины 40 дюймов (102 см).

Рекомендуется 76 см (30 дюймов) в качестве свободного пространства перед умывальником.

Минимальное расстояние для одной раковины - Требуется минимальное расстояние 15 дюймов (38 см) от средней линии умывальника до ближайшей стены или препятствия. Это означает, что для одной раковины требуется пролет в 30 дюймов (76 см). Расстояние от края умывальника до ближайшей стены или препятствия должно составлять не менее 4 дюймов (10 см).

Перед умывальником должен быть минимум 21 дюйм (53 см).

Рекомендуемый зазор между двумя умывальниками - 36 дюймов (92 см) рекомендуется между осевыми линиями двух умывальников. Это означает, что для двойной раковины рекомендуется расстояние 76 дюймов (193 см).

Рекомендуется 76 см (30 дюймов) в качестве свободного пространства перед умывальником.

Минимальное расстояние между двумя умывальниками - Минимальное расстояние 30 дюймов (76 см) необходимо между осевыми линиями двух умывальников.Таким образом, для двойной раковины вам понадобится пролет 60 дюймов (153 см). Расстояние между краями подвесной или отдельно стоящей раковины должно быть не менее 4 дюймов (10 см).

Перед умывальником должен быть минимум 21 дюйм (53 см).


Размеры и зазоры для душа

Стандартные размеры душа - Самый маленький из доступных душевых кабин - 32 x 32 дюйма (81 x 81 см). Это позволяет мыть стоя прямо - если вы можете поместиться в прямоугольной душевой кабине размером 36 на 48 дюймов или больше, вам будет удобнее, и ваши локти будут вам благодарны.

Рекомендуемые размеры душа и свободное пространство - Рекомендуемый размер душа 36 x 36 дюймов (91 x 91 см).

Рекомендуется 30 дюймов (76 см) свободного пространства перед входом в душ.

Минимальные размеры душа и свободное пространство. - требуется минимальный размер душа 30 x 30 дюймов (66 x 66 см).

Перед входом в душевую кабину должно быть не менее 24 дюймов (61 см)

Душевые двери - распашные душевые двери должны открываться наружу


Электрические и световые зазоры

Зазор для переключателя света - Между источником воды и переключателем света требуется минимальный зазор 5 футов.

Светильники - Все светильники, которые вы выбираете для ванн и душевых, должны подходить для влажной среды.

Подвесной светильник должен быть не менее 8 футов (2,44 м) выше и 3 фута (91 см) от края ванны.

Другие розетки - правила в каждой стране различаются в зависимости от мощности в ванной комнате. Все дело в опасности поражения электрическим током при смешивании воды с электричеством.

Все цепи должны быть защищены GFCI (прерыватели цепи при замыкании на землю).


Размер двери в ванную

Стандартная дверь в ванную - 32 дюйма (81 см). Если вы работаете с очень маленьким пространством, вы можете уменьшить ширину двери до 28 дюймов или 71 см, даже до 24 дюймов или 61 см как абсолютный минимум (примечание - маленькие двери следует использовать только для ванных комнат, туалетов и подсобных помещений. номера). Не волнуйтесь - вы все равно сможете принять ванну через дверь.

Больше дизайна ванной комнаты для вас ...


Больше дизайна комнаты для вас...


План этажа маленькой ванной

Мэг Эскотт

Итак, давайте перейдем к рассмотрению небольших планов этажей ванных комнат и поговорим о них.

Все планировки ванных комнат, которые я здесь нарисовал, я придерживался, поэтому я действительно могу поручиться за то, что работает, а что нет. Если у вас есть больше свободного места, стоит взглянуть на планы этажей главной ванной.

Вы можете узнать обо всех символах, используемых на этой странице, на странице символов плана этажа.Также есть информация о размерах ванной комнаты

.

Стандартные планы этажей для небольших ванных комнат


Вот две стандартные планировки ванных комнат, которые хорошо подходят для небольшой семейной ванной (5 футов x 8 футов). Они хорошо сочетаются с душевой кабиной или роскошным душем. Положение двери также гибкое. В них достаточно места, чтобы кто-то мог одеться и раздеться, но может возникнуть некое противоречие между влажной зоной, когда кто-то выходит из душа, и зоной перед унитазом - но эй, у вас не может быть всего в небольшом пространстве.

Предупреждение о планах этажей маленьких ванных комнат

На странице с планировками ванных комнат один из принципов хорошего дизайна ванной комнаты состоит в том, чтобы человеку было достаточно места, чтобы надевать и снимать одежду и сушиться. Иногда этим приносят в жертву небольшие планы этажей ванных комнат. Но если это ванная комната или квартира, где люди знают друг друга достаточно хорошо, чтобы бегать по коридору, завернувшись в полотенце, то это не такая уж большая проблема, а возможность сэкономить место!

Хранение может быть улучшено за счет использования встроенного бачка.Таким образом образуется полка, которая проходит за раковиной и унитазом. Пунктирной линией показан шкаф на стене.

Ошибка дизайна ванной комнаты, которой следует избегать

Единственное отличие этой ванной - расположение унитаза. Посмотрите, как это прямо перед дверью - просто представьте себе вид, когда дверь открыта слева. Я просто считаю, что предпочтение отдается тщеславию.

Еще одна ошибка такой компоновки - неидеальная распашная дверь. Лучше бы дверь распашная, чтобы она открывалась у стены, а не в ванную.

Вот два макета 5 футов x 8 футов с ванной / душем, идущими вдоль. На мой взгляд, эти планировки кажутся менее просторными, чем с ванной / душем, расположенной вдоль короткой стены.

Если туалет находится в отдельной комнате, чтобы несколько человек могли пользоваться туалетом одновременно, тогда этот дизайн вписывается в пространство размером 5 футов x 8 футов. Однако имейте в виду, что это на грани функциональности. Эти пространства будут работать, но они будут казаться маленькими.

Если мы немного увеличим размеры до 5 футов x 9 футов, то есть место, чтобы немного изменить планировку, чтобы освободить немного больше места в душевой части ванной комнаты.

Маленькая ванная комната с душем


Это еще одна стандартная планировка - квадратная ванная комната размером 6 футов на 6 футов, в которой есть умывальник, туалет и стандартный душ.

Другая возможность - немного изменить размеры, например, 6 футов 6 дюймов x 5 футов 5 дюймов, и использовать угловые приспособления.

Маленькая ванная комната с душем и ванной


Некоторые люди не хотят «принимать ванну на полу душа», но не хотят отказываться от ванны.Вот план ванной комнаты, где можно разместить оба в 5 х 9 футов. Он тесный, и места только для одевания и раздевания. Эта конструкция подойдет для распашной двери, но также подойдет и карманная дверь.

План этажа ванной комнаты размером 12 футов x 6 футов включает ванну и душ в отдельной комнате с влажной зоной. Это эффективное использование пространства, потому что пространство для ванны используется как душ. Такая планировка часто встречается в японских ванных комнатах.

Вот еще одна версия этой раскладки.

Одна из основных проблем, связанных с планировкой небольших ванных комнат, - сделать пространство максимально функциональным. В этой планировке размером 10 футов на 12 футов ванна (или это может быть душ) и туалет находятся в отдельной комнате. Это позволяет кому-то мыться или принимать ванну и пользоваться туалетом в уединении, в то время как кто-то может пользоваться умывальником.

Вот план ванной комнаты 11,5 x 6 футов, где умывальник находится на стене душевой кабины.

Длинная тонкая маленькая ванная


Если ваше пространство длинное и тонкое, а не прямоугольное, вот небольшая ванная комната, которую следует рассмотреть.Он особенно хорошо вписывается в конец прямоугольной спальни (скажем, 3 фута x 9 футов). Показанная здесь раковина небольшого размера. Стандартный размер имеет тенденцию слишком сильно торчать.

Дверь здесь показана открывающейся из комнаты, чтобы было легче входить и выходить. Карманная дверь также хорошо подойдет с такой компоновкой.

Вот тот, у которого дверь на тонком конце, размером 4 фута x 8 футов (122 x 244 см). Дверь, открывающаяся наружу, помогает вещам, как и неглубокие раковины. Еще один совет - расположите раковину и бачок унитаза в нишах в стене, чтобы они меньше выступали в комнату.Минимальная ширина, с которой вы можете уйти, составляет около 4 футов (122 см).

Туалет в отдельной комнате


Вот такая схема с туалетом в отдельной комнате (наверное, унитаз). Если хотите или если это диктуют строительные нормы, на стене туалета будет место для небольшого умывальника. В душевой комнате есть душ хорошего размера и место для сиденья - на мой взгляд, немного роскоши, которая удобно помещается в небольшом пространстве.

План очень маленькой ванной комнаты


Если у вас действительно маленькая ванная комната (5 футов x 4 фута), ответом может быть небольшая комната, достаточно большая для туалета и умывальника, и чтобы это пространство выполняло двойную функцию как душевая кабина.Вам нужно будет установить слив прямо в пол и наполнить комнату водой. Я видел такую ​​компоновку в квартирах в Японии и в автофургонах, и хотя она подходит, она мокрая!

Наблюдения за маленькой ванной

Вот несколько реальных маленьких ванных комнат с некоторыми комментариями по их дизайну.

Больше дизайна ванной комнаты для вас ...


Больше дизайна комнаты для вас ...


План этажей главной ванной

Мэг Эскотт

Я составил несколько основных планов этажей ванных комнат, чтобы вдохновить вас на создание собственной планировки ванной комнаты.Очевидно, что маловероятно, что ваш макет будет таким же, как любой из них, но они заставят вас задуматься о возможностях.

Если у вас мало места, взгляните на план этажа маленькой ванной, который я составил. Маленькое по-прежнему может быть красивым!

Эта страница является частью серии планировок ванных комнат.

Вы можете узнать обо всех символах, используемых на этой странице, на странице символов плана этажа, а также там есть информация о размерах ванной комнаты.

План этажа главной ванной - 5 звезд


Вот несколько планов этажей с основными ванными комнатами, которые придадут вашей ванной комнате ощущение 5-звездочного отеля. Эти планировки больше, чем ваша обычная ванная комната, с использованием стен, разделяющих ванную комнату на секции, включая большие душевые и роскошные ванны.

В этой планировке ванной комнаты ванна имеет роскошную окантовку и кажется очень защищенной - это почти как отдельная комната. Область в конце ванной образует `` влажную зону '' с сиденьем, на которое можно надеть одежду (или для кого-то, чтобы поговорить с вами в ванне), и большим количеством места, чтобы вытереться и не перетягивать воду к туалетному столику. или в туалете.Отдельная комната для туалета добавляет еще один уровень роскоши уединения.

Вот еще одна роскошная планировка ванной комнаты, где у влажной зоны есть собственная дверь.

Я видел эту планировку ванной в журнале. Мне нравится, что душ и туалет - это отдельные комнаты. Как показано на рисунке, в нем была отдельно стоящая ванна. Думаю, у меня возникнет соблазн сделать большую нишу для ванны, похожую на первую ванную комнату на этой странице. Немного места можно сэкономить, уменьшив площадь умывальника / раковины.

Вот еще один вариант, в котором душ и туалет имеют отдельные комнаты с двойным умывальником и роскошной ванной. Думаю, в алькове могли быть окна.

Сколько умывальников в вашей главной ванной?

На некоторых из приведенных выше планов этажей главных ванных комнат две умывальники в ряд. Я считаю, что главное, что мне нравится в двух умывальниках, - это ощущение пространства. Когда у нас было две раковины, мы с мужем часто обнаруживали, что большую часть времени используем одну и ту же.Это натолкнуло меня на мысль, что главная ванная комната все равно будет отличной с одной раковиной (возможно, большой), сохранив при этом ту же столешницу и пространство под умывальник, необходимое для двух раковин. Чуть меньше денег и больше места для хранения.

Еще одна схема, которую мы видели выше, - это две раковины, но в разных местах, так что они разделены. Что произойдет, если вы поделитесь базой для электрической зубной щетки, зубной пастой и прочими вещами? Просто мысль.

План этажа с ванной комнатой - 4 звезды


Вот еще один план этажа ванной комнаты, с которым я столкнулся в отеле.У этого нет отличного влажного и сухого зонирования - и нет места. Но он немного меньше, чем пятизвездочная версия, поэтому немного экономит квадратные метры.

Следующая компоновка немного более необычна из-за того, как стенка душа служит стенкой для умывальников. Влажная зона находится в идеальном месте - в задней части ванной между ванной и душем. Эта композиция выходит прямо в спальню. С дверью это не сработало бы так хорошо.

Планы этажей основной ванной стандартного размера


Вот несколько вариантов планировок основной ванной комнаты стандартного размера.

9 футов x 7 футов

14 футов x 6 футов

9 футов x 5 футов

Приведенный ниже план делает туалет и ванну более приватными. Что вы должны знать об этой установке между ванной и туалетом ... Душ действительно должен быть на противоположном конце ванны, где находится туалет, чтобы туалет не мешал вам входить и выходить душ - но это означает, что когда вы принимаете ванну, у вас есть прекрасный вид на край сиденья унитаза.Занавеска для душа, которую можно натянуть через край ванны, - отличное решение этой проблемы.

10 футов x 6 футов

В этой планировке вы проходите через душ, чтобы попасть в ванну, что создает хорошую «влажную зону». Вы можете установить душевую перегородку или занавеску для душа между ванной и душем. Если дверь должна была быть дальше в конце ванной, я бы поменял положение унитаза и умывальника, чтобы из ванной не было видно унитаза.Дверь также может быть размещена в конце этой ванной.

14 футов x 6 футов

Следующая планировка ванной комнаты - это та, которую вы могли бы использовать, если бы главная ванная комната находилась напротив туалета, открывая туалетный столик в туалет, но у туалета и ванны есть свои комнаты. При желании можно добавить душевую.

Планировка главной ванной комнаты Giant


Вот два варианта расположения, которые следует учитывать, если у вас много места.

Его и ее ванные комнаты


Иногда, если у вас есть бюджет и пространство, вы можете подумать о том, чтобы иметь отдельные ванные комнаты или сделать некоторые элементы ванной комнаты для нее и для нее (или для нее и для нее, или для него и для него).В этом варианте есть отдельные туалеты и раковины с общей ванной и общим душем. Или у вас могут быть отдельные душевые и общий туалет - любая комбинация, которая вам нравится. Если вы подумываете о планировке ванных комнат для него и для нее, просто подумайте, не будет ли разумнее иметь две полностью отдельные ванные комнаты.

Больше дизайна ванной комнаты для вас ...


Больше дизайна комнаты для вас ...


Размеры туалета.Стандартные размеры унитаза

Унитазы для жилых домов разных размеров и унитаз определенного типа будет иметь свои размеры в зависимости от стиля и дизайна. Но даже несмотря на то, что при всех вариациях конфигурации нет большой разницы в высоте, глубине и ширине среди туалетов одного и того же типа.

Типовые размеры унитаза

Общая высота моноблочного самотечного унитаза может варьироваться от 21 до 30 3/4 дюйма (53–78 см) с 14–16 дюймов (356–406 мм).) расстояние от пола до края чаши. Глубина обычно находится в пределах 27–30 дюймов (686–762 мм), а ширина очень редко превышает 20 дюймов (508 мм). 27 1/2 дюймов (глубина) x 18 3/4 дюйма (ширина) x 26 дюймов (высота) (699 мм x 476 мм x 660 мм) ± 1 дюйм (25 мм) - это типичные размеры одного предмета туалета.

Две части с отдельной чашей и резервуарами для воды, собранные в один блок, не могут быть такими же низкими, как унитазы, а общая высота обычно составляет 26–32 дюймов (660–813 мм). Но ширина и глубина двух частей туалета похожи на туалеты, которые представляют собой одно целое.

Настенные или напольные туалеты без резервуаров не имеют резервуара для хранения воды, используемой для смыва. Фактическая чаша может быть от 13 дюймов (330 мм) до 19 дюймов (483 мм). Но даже если лук будет низким, он будет установлен на стандартной высоте (14–17 дюймов) от пола до края с открытым пространством под ним. Напольные туалеты будут иметь высоту от 14 до 17 дюймов. Туалеты без бака обычно имеют ширину 14-18 дюймов и глубину 20-26 дюймов.

Расчет стоимости

Фактические размеры не являются фактором определения стоимости туалета.Унитаз меньшего размера, высококачественный и производительный, может быть намного дороже по сравнению с более крупным, но посредственным вариантом из бюджета. Двухкомпонентные туалеты для 12-дюймовой грубой сантехники доступны в широком диапазоне недорогих вариантов и могут быть хорошим решением при небольшом бюджете.

Производительность флэш-памяти

Унитазы, оцененные по шкале от 1 до 10 по степени смыва. Для достижения наилучших результатов, возможно, стоит рассмотреть туалеты с более высокой производительностью смыва, которые оцениваются от 8 до 10 по шкале.

Туалет грубый - в

Расстояние между готовой стеной и центром сливного отверстия в полу или черновым - может составлять 10, 12 или 14 дюймов в зависимости от типа туалета. Но для большинства унитазов с напольным креплением в жилых домах требуется установка дренажа на расстоянии 305 мм от задней стены. Между центром слива и готовой боковой стенкой должно оставаться минимум 15 дюймов. Угловой размер для унитазов с настенным креплением и выходом на спину определяется производителем и может варьироваться от 7,5 до 11 дюймов (190–279 мм) в зависимости от стиля унитаза.

Расход воды

В большинстве туалетов на смыв требуется 1,6 галлона (6 литров) воды. Но некоторые, известные как высокоэффективные туалеты (HET), используют всего 0,8 - 1,28 галлона (3 - 4,8 литра) воды за одно мгновение.

Какой унитаз купить

При замене единственного унитаза, возможно, лучше выбрать такой, который не требует переделки дренажей, установки специальных труб или каких-либо дополнительных электромонтажных работ для механизма подачи энергии и давления.Но несмотря на то, что это проект полного ремонта ванной комнаты или новой конструкции, он может быть хорошим решением для получения новейшего высокоэффективного унитаза с электрическим или вспомогательным давлением с максимальной эффективностью смыва.

Унитаз измерительный грубый в размерах

Замена или установка унитаза может показаться сложной задачей. Имея на выбор множество типов и стилей унитазов, легко почувствовать себя перегруженным решениями. К счастью, с помощью нескольких основных измерений вы можете выбрать и установить унитаз, который идеально подходит для вашей ванной комнаты, будь то ванная комната в вашем доме, офисе или другом офисе.Продолжайте читать, чтобы узнать, как измерить размер унитаза и сиденья унитаза.

Получить предложение

Начало работы

Чтобы начать измерения для унитаза, вам понадобится:

  • Рулетка или линейка
  • Что-то написать с
  • Бумага или блокнот

Размеры стандартного унитаза

Когда вы планируете планировку своей ванной комнаты, чтобы можно было добавить перегородки для унитаза в ванную комнату в парке, школе, офисе или другом месте, вам необходимо тщательно измерить.Вы хотите, чтобы у пользователей вашего туалета было достаточно места в каждой кабине, не тратя впустую полезную площадь. Кроме того, вы хотите, чтобы каждая кабинка туалета была одинаковой по размеру и правильно настроена. Это руководство по покупке унитаза проведет вас через стандартные размеры унитаза, которые необходимо учитывать при покупке перегородок:

  • Высота сиденья: Измерьте расстояние между полом и верхом сиденья унитаза. Стандартные туалеты будут иметь размеры от 15 до 17 дюймов, в то время как унитазы стула могут быть до 17 дюймов.
  • Формы унитазов: Круглые унитазы занимают меньше места, чем удлиненные унитазы, которые обычно на три дюйма длиннее. Помните, что вам нужно иметь 24 дюйма или более пространства перед унитазом, а также достаточно места вокруг унитаза.
  • Ширина унитаза: Измерьте либо самую широкую часть унитаза, либо самую широкую часть резервуара, в зависимости от того, что больше, чтобы определить требуемую ширину каждой кабинки. Имейте в виду, что вам также нужно немного места по бокам.
  • Общий размер унитаза: Примерный размер унитаза - это расстояние между стеной за унитазом и центром сливной трубы. Стандартный размер туалета составляет 12 дюймов, но в некоторых случаях может быть от 10 до 14 дюймов.

В целом, стандартный унитаз будет иметь глубину от 27 до 30 дюймов, высоту спинки от 21 до 31 дюйма и ширину около 20 дюймов. Версия, совместимая с ADA, должна иметь высоту сиденья от 17 до 19 дюймов.Это одна из причин, почему перегородки вокруг ванных комнат, соответствующих требованиям ADA, отличаются.

При расчете пространства вокруг туалета в кабинке ADA также необходимо учитывать дополнительное пространство для инвалидной коляски или помощника. Унитаз также должен находиться рядом с поручнем, которым можно пользоваться, чтобы помочь кому-то пользоваться этим помещением.

Получить предложение

Как измерить

Если вы проводите замеры для новой ванной комнаты или полностью реконструируете ванную комнату, вам нужно иметь представление об общей планировке и дизайне ванной комнаты.Если вы проектируете бизнес или общественный туалет, где будет несколько туалетов, обязательно оставьте место для перегородок и перегородок. Обдумывая, как измерить пространство в туалете, следует помнить о нескольких вещах.

  • Всегда измеряйте максимум. Обязательно снимайте мерки в самой широкой или самой длинной точке чаши. Этот принцип применим ко всему, кроме размеров отверстий под болты, которые следует проводить от центра к центру.
  • Проверьте один раз, проверьте дважды. Обязательно перепроверьте все свои измерения. Перед тем, как заказать унитаз или сиденье для унитаза, убедитесь, что ваши размеры верны. Меньше всего вам хочется заказывать товар, который не подойдет для вашего помещения.
  • Помните о безопасности. Может показаться заманчивым встать на унитаз или сиденье во время измерения или установки унитаза, но легко поскользнуться и упасть. Избегайте несчастных случаев и травм - держите ноги на земле, никогда не стойте на унитазе и не садитесь на корточки.

Как выбрать унитаз, подходящий для модели

Когда у вас есть все необходимые материалы и общий дизайн ванной комнаты, самое время приступить к измерениям. Когда дело доходит до измерения сиденья унитаза, вам необходимо получить следующие измерения: Примерный Примерный размер - это расстояние между стеной за унитазом и стенкой слива. Это измерение является наиболее важным при измерении для унитаза. Правильный приблизительный размер гарантирует, что ваш унитаз подойдет и будет работать правильно.

Чтобы измерить грубость для вашего унитаза, измерьте расстояние от стены за унитазом до середины заглушек для болтов на вашем текущем унитазе. Болты для туалета - это болты, которыми унитаз крепится к полу. Если у вас есть плинтусы или плитка на стене за унитазом, не включайте их в свои измерения. Если у вашего унитаза четыре болта, а не два стандартных, вы будете измерять расстояние до центра задних болтов. Стандартные грубые размеры - 10, 12 и 14 дюймов.Если ваше измерение находится между этими интервалами, округлите полученное число до ближайшего стандартного значения. У большинства туалетов есть 12-дюймовый грубый вход. Туалеты с грубым размером 10 или 14 дюймов встречаются немного реже, поэтому у вас может быть меньше выбора туалетов такого размера. Если вы заменяете существующий унитаз, ищите замену унитаза с такой же грубой конструкцией. Унитаз с большим грубым размером потребует от вас изменить конфигурацию сантехники или переместить стену, чтобы унитаз подходил по размеру.В некоторых условиях, например в ванной с несколькими туалетами, у вас может не быть большой гибкости, чтобы переместить сантехнику или изменить планировку. Хотя подойдет унитаз меньшего размера, между унитазом и стеной останется значительный зазор. Если вы храните предметы на унитазе, этот промежуток может быть не идеальным, поскольку в конечном итоге вы можете бросить вещи за унитаз.

Размеры чаши

Затем вам нужно будет определить ширину и длину своей миски. В Соединенных Штатах чаши обычно либо круглые, либо удлиненные.Круглые чаши лучше подходят, если унитаз находится в маленькой комнате или неудобном месте, поскольку они оставят вам больше свободного пространства на полу, но удлиненные чаши более удобны из двух вариантов и часто используются в коммерческих целях. В зависимости от формы унитаза сиденье унитаза будет круглым или удлиненным, чтобы совпадать с краем унитаза. Круглые чаши обычно имеют размеры от 16 до 17 дюймов от монтажных отверстий на сиденье унитаза до передней части края чаши. Удлиненные чаши имеют немного большую длину и обычно имеют размер от 18 до 19 дюймов.И круглые, и удлиненные чаши обычно имеют ширину от 14 до 14 с половиной дюймов.

Высота чаши

Стандартные туалеты обычно находятся на высоте от 15 до 17 дюймов над полом. Однако высота может варьироваться в зависимости от специальных туалетов, таких как детские туалеты и туалеты, оборудованные для инвалидных колясок. Например, туалеты, доступные для людей с ограниченными возможностями, обычно находятся на высоте от 17 до 19 дюймов от земли, поскольку немного большая высота делает их более удобными и удобными для людей с ограниченными возможностями, с ограниченной подвижностью или инвалидов-колясочников.

галлонов на промывку

Количество галлонов на смыв в вашем туалете показывает, сколько воды использует ваш унитаз каждый раз при смыве. Это измерение должно появиться между сиденьем и чашей. Большинство современных туалетов потребляют не более 1,6 галлона на смыв. Если на вашем унитазе нет этикетки с указанием количества галлонов на количество смыва, это, вероятно, относится к периоду до 1996 года, когда федеральное правительство установило стандарты, сколько галлонов унитаза можно использовать на смыв, чтобы улучшить экономию воды. Туалеты до 1995 года часто использовали до семи галлонов на смыв.

Рычаг смыва

В зависимости от вашего унитаза, рычаг смыва может находиться слева или справа от унитаза. Итак, когда вы думаете о том, где разместить унитаз, подумайте, на какой стороне находится слив. Некоторые люди предпочитают сливной рычаг с одной стороны, а не с другой. Вы также можете принять это во внимание при выборе туалета, исходя из запланированной или существующей планировки ванной комнаты. Некоторые современные туалеты являются бесконтактными или имеют кнопку смыва в верхней части бачка, так что это может быть хорошим вариантом, если у вас мало места.Бесконтактные туалеты и туалеты с сенсорным смывом - отличный вариант для общественных мест, позволяющий избежать распространения микробов.

Как измерить сиденье для унитаза

Есть множество типов и стилей сидений для унитазов. Варианты включают:

  • Круглый - это стандартный тип сиденья, который можно найти во многих домах и на предприятиях. Эта форма наиболее эффективна для использования в тесном или неудобном пространстве.
  • Удлиненное. - Удлиненное сиденье немного длиннее круглого.Чаще всего они бывают дома или в коммерческих целях. Многие считают удлиненные сиденья наиболее удобными.
  • Открытые передние сиденья - Открытые передние сиденья распространены в общественных туалетах. Открытые передние сиденья U-образной формы являются наиболее гигиеничным вариантом для общественных мест, поскольку гениталии не соприкасаются с сиденьем, а моча с меньшей вероятностью попадет на переднюю часть сиденья.
  • Детские сиденья - Детские сиденья надежно прикреплены к унитазу, поэтому они не смещаются и не скользят.Такая установка делает их идеальными для детей, которые учатся сидеть на унитазе. Детские сиденья также безопасны для взрослых, и их легко снять, когда они больше не нужны.
  • Поднятый / высота стула - Поднятые сиденья устанавливаются выше стандартных сидений, что облегчает вставание после сидения. Это лучший вариант для людей с ограниченными физическими возможностями.

При измерении сиденья унитаза вы начнете с измерения ширины болта. На задней части сиденья измерьте расстояние от центра одного отверстия для стойки до другого.Обычно это расстояние составляет около пяти с половиной дюймов между отверстиями. Затем вы измерите ширину чаши в самом широком месте от края до края. Это измерение поможет вам определить ширину сиденья, которая должна покрывать края чаши. Наконец, измерьте длину унитаза. Измерьте расстояние от центра передней части чаши до центра шарниров сиденья между отверстиями для столбов. Для круглых сидений этот размер будет около 16,5 дюймов. Для удлиненных чаш он будет ближе к 18 дюймам.

Что такое перегородки для ванных комнат

Если вы проектируете общественную или коммерческую ванную комнату, важно продумать перегородку. Во многих случаях владельцы бизнеса слишком сосредотачиваются на оборудовании для ванных комнат - унитазах, раковинах и сушилках для рук - и забывают учитывать перегородки, которые являются важной частью любой общественной ванной комнаты. Фактически, существуют конкретные руководящие принципы по проектированию коммерческих туалетов, предусмотренные Американским законом об инвалидах (ADA) и Управлением по охране труда (OSHA).Несоблюдение этих правил может привести к судебным искам, штрафам и другим неприятностям для вашей компании. И затраты на перепроектирование высоки: средняя стоимость обновления ванной комнаты обычно составляет около 250 долларов за квадратный фут, плюс несколько тысяч долларов на затраты на дизайн.

Вот несколько рекомендаций ADA и OSHA:

  • Туалеты и количество сотрудников - Для небольших компаний с 15 или менее сотрудниками OSHA требует, чтобы у предприятий на рабочем месте была хотя бы одна запираемая ванная комната унисекс.Если у вас работает более 15 человек, количество необходимых туалетов увеличивается. Вам также нужно будет решить, как разделить туалеты между мужчинами и женщинами.

Вот конкретные требования к номеру:

  • От 15 до 35 сотрудников: два туалета
  • От 36 до 55 рабочих: три туалета
  • От 56 до 80 сотрудников: четыре туалета
  • от 81 до 110 сотрудников: пять туалетов
  • От 111 до 150 рабочих: шесть туалетов
  • Более 150 сотрудников: Установите дополнительный туалет на каждые 40 нанятых сотрудников.

  • Перегородки - Согласно директивам OSHA, барьер или перегородка, включающая дверь, должна разделять все туалеты, чтобы гарантировать конфиденциальность сотрудников.
  • Мытье рук - В каждой ванной комнате на рабочем месте должна быть раковина, в которой люди могут мыть и сушить руки. На всех станциях для мытья рук должен быть рабочий кран, мыло и какие-либо средства для вытирания рук сотрудниками, например бумажные полотенца или сушилки для рук.
  • Доступность - Если ваша ванная комната является общедоступной, она должна быть доступна для людей с ограниченными возможностями. Киоски должны быть достаточно большими, чтобы инвалидная коляска или ходунки могли легко войти и передвигаться. В ванной комнате также должны быть поручни сзади и по бокам унитаза и доступные органы управления смывом. Не во всех штатах требуется, чтобы туалет был доступен для публики, но если вы решите это сделать, вам нужно будет убедиться, что он доступен для людей с ограниченными возможностями.Например, туалетные кабинки, оборудованные для доступа инвалидов-колясочников, должны иметь глубину не менее 56 дюймов, когда унитаз крепится к полу.

При проектировании ванной комнаты необходимо учитывать эти требования, а также ваш бюджет и ограниченное пространство. Есть варианты, которые помогут вам сэкономить место и сэкономить деньги, например писсуары, но они не учитываются в требованиях OSHA к количеству туалетов, которые у вас есть - вам все равно нужно убедиться, что у вас есть не менее двух третей необходимое количество туалетов.

Как измерить перегородки в ванной?

Для измерения перегородок в ванных комнатах вам потребуются размеры задней стены, перегородок, пилястр и двери. Для задней стены измерьте ширину, а затем длину и высоту ваших перегородок. Затем определите ширину и высоту ваших пилястр и двери.

Измерение для раздела

Измерение перегородки - один из важнейших этапов проектирования коммерческого туалета. Однако этот шаг немного сложнее, чем замер для унитаза.Поскольку все ванные комнаты разные, стандартных размеров нет - расположение перегородки будет зависеть от планировки ванной комнаты. Коммерческие ванные комнаты обычно имеют три типа планировки: встроенную, нишу и угловую.

Как правило, вам нужно измерить:

  • Боковая стенка к боковой стенке
  • Боковая стенка до центра перегородки
  • Дверной проем
  • Задняя стенка к передней стене
  • Ширина стойки

Если в вашей ванной комнате есть ниша, вам не нужно измерять боковые стены или расстояние между осями.При раскладке углов вам также необходимо измерить расстояние между центральной линией панели и внешней стороной панели. При измерении перегородки для ванной необходимо выполнить следующие основные шаги:

  1. Планируйте и визуализируйте - Убедитесь, что у вас есть хорошее представление о будущей планировке вашей ванной комнаты. Начните с создания эскиза вашей ванной комнаты. Этот рисунок не должен быть необычным - он просто дает вам представление о том, как будет выглядеть конечный продукт, и дает вам место для записи измерений.
  1. Измерьте расстояние от задней стены - Чтобы начать измерение, начните с измерения ширины всей задней стены. Затем измерьте расстояние от точки на задней стене, наиболее удаленной от двери.
  1. Измерьте перегородку - Затем вы измерите высоту и длину ваших перегородок. Обязательно измерьте, где закрывается дверь, и включите это число в свои измерения.
  1. Измерьте пилястры - После того, как вы измерили перегородки, измерьте пилястры или стойки, к которым прикреплены ваши перегородки.Обычно пилястры выше и тоньше перегородок.
  1. Измерьте двери - Измерьте высоту и ширину каждой двери. Этот шаг поможет вам убедиться, что дверь подходит и может закрываться должным образом, и что между дверью и перегородкой нет необычных зазоров.
  1. Измерьте перегородки писсуара - Если вы устанавливаете писсуары, вам также необходимо измерить перегородки для них. Вы будете измерять эти перегородки так же, как и другие, - измерять и записывать высоту и ширину.

Дизайн вашей ванной комнаты

Для предприятий, которые хотят расширить или улучшить свои ванные комнаты, One Point Partitions предлагает услуги по проектированию перегородок для ванных комнат и услуги по доставке для удовлетворения любых потребностей. Как опытный поставщик перегородок для ванных комнат, мы работали с компаниями из многих отраслей, чтобы разработать решения, которые точно соответствуют их потребностям.

One Point Partitions с гордостью поддерживает американскую рабочую силу и предлагает только высококачественную продукцию американского производства.Наши перегородки поставляются компанией Global Partitions, одним из крупнейших производителей перегородок в США. Все наши перегородки, поставляемые быстро и бесплатно, соответствуют требованиям ADA и доступны в пяти различных типах материалов и в широком диапазоне цветовых вариантов. На все продукты One Point Partition распространяется гарантия.

Наша команда будет работать с вами, чтобы создать индивидуальный дизайн, который соответствует всем вашим потребностям. Мы предоставляем бесплатные образцы, консультации по индивидуальному дизайну и первоначальные макеты дизайна без каких-либо обязательств, поэтому вы можете быть уверены, что наш дизайн идеально подходит для вашей ванной комнаты.Благодаря первоклассному обслуживанию клиентов и доставке мы обеспечим выполнение вашего проекта быстро, эффективно и с максимальным вниманием к деталям.

Для получения дополнительной информации или для того, чтобы начать работу над дизайном сегодня, свяжитесь с нами в One Point Partitions. Если у вас есть рисунок или изображение, мы будем рады предоставить вам ценовое предложение. Вы также можете воспользоваться нашим инструментом ценообразования, чтобы быстро и без ожидания получить оценку цены.

Варианты материалов

Теперь, когда вы знаете, как правильно измерить размер унитаза, завершите дизайн коммерческой ванной комнаты высококачественными туалетными перегородками от One Point Partitions.Ниже Вы найдете информацию о различных материалах перегородок и их ценах.

СТАЛЬ С ПОРОШКОВЫМ ПОКРЫТИЕМ

ОТ 275 $ за киоск

Кабинки для ванных комнат лучшего качества по самой низкой цене. Современные металлические перегородки покрываются порошковой краской по оцинкованной стали, что обеспечивает устойчивость к коррозии, жирам, кислотам, грязи и пятнам. Лучшее качество по минимально возможной цене.

Экономичный и прочный, 3 года гарантия
Получите предложение!

ЛАМИНАТ

ОТ 375 $ за киоск

Ламинат - это классический материал для перегородок унитаза, который предлагает широкий выбор цветов и рисунков.Ламинат высокого давления, приклеенный под давлением к твердой сердцевине из ударопрочного ДСП, соответствует или превосходит все стандарты NEMA. Облицовка кромок всех компонентов перед ламинированием обеспечивает оптимальный отвод воды и долговечность.

Классический выбор, гарантия 5 лет

Запросите цену!

ТВЕРДЫЙ ПЛАСТИК

ОТ 450 $ за киоск

Твердый пластик обладает высокой устойчивостью к большинству чистящих средств, влажности, плесени, плесени и граффити.Это идеальный материал для любой душевой или в любом общественном туалете с большим количеством людей. Твердый пластик чрезвычайно прочен, не ржавеет и не вмятин. Доступен в широком спектре цветов.

Очень низкие затраты на обслуживание, гарантия 25 лет *
Получите предложение!

ФЕНОЛИЧЕСКИЙ

ОТ 700 $ за киоск

Фенольные перегородки - лучший выбор там, где требуются долговечность и прочность. Эти перегородки созданы, чтобы выдержать испытание временем.Плотные компоненты в сочетании с кронштейнами и крепежами из нержавеющей стали выдерживают самые экстремальные условия влажности и влажности. Фенол устойчив к ударам, воде и коррозии и не поддерживает бактерии.

Прочный и современный, гарантия 25 лет

Запросите цену!

НЕРЖАВЕЮЩАЯ СТАЛЬ

ОТ 700 $ за киоск

Красота нержавеющей стали легко дополнит любой современный интерьер ванной комнаты.Перегородки унитаза из нержавеющей стали устойчивы к коррозии, просты в уходе, а также позволяют просто стирать царапины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
