Ручка для топора чертеж – как правильно сделать рукоятку для топора по чертежам? Какие бывают формы? Как обрабатывать изделие?

Как сделать топорище для топора своими руками

Как сделать топорище для топора своими руками, подробно расскажем в представленном материале.

Каким же требованиям оно должно соответствовать:

• быть тонким прочным и легким
• быть гибким
• длина от 400 до 650 (мм) – подбирается под каждого мастера индивидуально, исходя из его роста и физического состояния
• сечение должно иметь овальную форму

Материал для изготовления топорища:

• береза
• вяз
• ясень
• клен
• акация
• дуб

Требования к материалу для изготовления:

• древесина первого или второго сорта твердых лиственных пород
• влажность не более 18%
• без сучков, трещин, гнили и червоточин
• расположение волокон, как показано на рисунке

Описание хода работ о том, как сделать топорище для топора своими руками – правильно:

1. Отрезаем деревянную чурку нужной длины с корневища дерева диаметром 140 (мм) с толстой стороны. Ее длина должна быть на 140…160 (мм) длиннее топорища.
2. По длине чурки, вырезаем контур заготовки, как показано на рисунке.

3. Сушим заготовку до необходимого процента влажности.
4. На заготовке рисуем чертеж.

Предварительно его можно нарисовать на бумаге, вырезать и обрисовать карандашом контур по шаблону на заготовке.

Не забыть:
Во время рисования на деревянной заготовке, следите за расположением волокон (отклонение наклона не более 5% от продольной оси).

5. Вырезаем контур ручки топора электрическим лобзиком.
6. Скругляем углы у заготовки подручным инструментом.

Справка:

Ручка должна быть овальной, а не круглой.
Низ ручки делается утолщенным и скругленным.
Верх ручки подгоняется под отверстие проушины лезвия, таким образом, что бы ручка входила в проушину лезвия с небольшим натягом и выходила за границы проушины на 10 (мм).

7. Производим чистовую обработку ручки наждачной бумагой.
8. Обработаем топорище антисептиком и нанесем защитное декоративное покрытие.

Вот вроде бы и все, мы ознакомились с представленным материалом о том, как сделать топорище для топора своими руками.
Для более подробного изучения, можно ознакомиться с ГОСТ1400-73 «Топорища для топоров строительных»

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

Чертежи, схемы, клейма топоров. — Топоры

Чертежи, схемы, клейма топоров. — Топоры — Русскоязычный ножевой форум Jump to content

Трофейщик    289

  • Users
  • 289
  • 960 posts
  • Город: Воронежская обл.
  • Имя: Денис

Северянин    4,166

  • Маньячистый Маньяк
  • Users
  • 4,166
  • 23,532 posts
  • Город: Лангепас
  • Имя: Матвей

Turbo4x4    4,277

  • Маньяк-топорист
  • Модераторы
  • 4,277
  • 14,357 posts
  • Город: С-Пб
  • Имя: Гера

дмитрийА    34

  • Users
  • 34
  • 306 posts
  • Город: Msc
  • Имя: Дмитрий

Трофейщик    289

  • Users
  • 289
  • 960 posts
  • Город: Воронежская обл.
  • Имя: Денис

Aleksandr Bransk    270

  • Users
  • 270
  • 2,041 posts
  • Город: Bransk
  • Имя: Aleksandr

holtoff    60

  • Users
  • 60
  • 286 posts
  • Город: Воронежская область
  • Имя: сергей

Трофейщик    289

  • Users
  • 289
  • 960 posts
  • Город: Воронежская обл.
  • Имя: Денис

Alex_P_P    27

  • Users
  • 27
  • 103 posts
  • Город: Киев
  • Имя: Александр

Turbo4x4    4,277

  • Маньяк-топорист
  • Модераторы
  • 4,277
  • 14,357 posts
  • Город: С-Пб
  • Имя: Гера

мак    5,823

  • Модераторы
  • 5,823
  • 45,407 posts
  • Город: Санкт-Петербург
  • Имя: Андрей

rusknife.com

Топорище своими руками

Топорище можно найти у каждого человека, занимающегося хозяйственной деятельностью. Инструмент достаточно дорогой, а дешевые экземпляры — некачественные. Поэтому разберемся, как сделать топорище самостоятельно.

Как сделать головку топорища?

Вряд ли вы решите на дачном участке самостоятельно ковать металлическую часть. Поэтому стоит искать более простой способ изготовления головки.

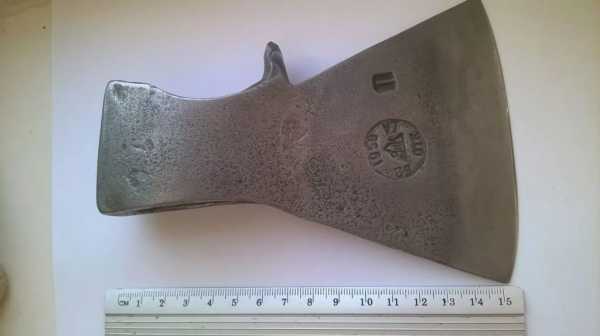

  1. Понадобится любая металлическая голова из топора. Оптимальный вес — 1.5 килограмма (± 100 гр.). Нужно спилить передний выступ ровно с обухом. Допускается недочет в 5-6 градусов, но желательно таких недочетов не допускать.
  2. Задняя часть лезвия должна быть округлой формы. Металл — спилить. Иначе поверхность будет с углами. Для таких работ можно использовать болгарку, либо обычный наждачный круг (только не с большим зерном).
  3. Теперь нужно выпилить полукруг во внутренней части лопасти. Без него хват топора будет плохим. Соответственно, какие-то серьезные работы сделать не удастся. За счет оптимальной формы топора можно будет вешать его на ветки дерева, подтягивать поленья и так далее. Также мы уменьшим вес элемента инструмент на 100-200 гр.
  4. Верхние углы обуха нужно спилить. Таким образом мы добьемся более эффективной работы с инструментом и уменьшим его вес. Но это необязательный шаг.
  5. Осталась только заточка топора. Болгарку даже не рассматриваем! Только низкообористный инструмент. Отлично подойдет наждачный станок. У него должен быть большой круг и среднее зерно. Заточить топор нужно с двух сторон! Слишком острым его делать не стоит (долго инструмент не прослужит).

Как сделать топорище своими руками?

Очень важно сделать качественную ручку, иначе вы будете быстро уставать в процессе работы. Отличная геометрия, качественная шлифовка, сбалансированность — это не только удобство, но и безопасность работы.

Можно смело брать сосну для материала. Ее легко отшлифовать и отточить. Однако, материал достаточно ломкий. Что касаемо березы, это дешево, легкодоступно и достаточно надежно. Но лучше всего брать клен и ясен. Из недостатков — сложный процесс изготовления ручки, из-за чего новички вряд ли смогут с этой задачей справиться.

Длина ручки не должна превышать 70 см (небольшие отклонения допустимы). Если вы хотите походный топорик, то 40 см будет достаточно, но не для дров. При планировании масштабных работ, стоит делать ручку размером в 100-120 см, но работать с таким инструментом тяжело.

Пошаговая инструкция

  1. Допустим, у нас уже есть деревянная заготовка. Диаметр чурки — не менее 12 см. Ее размер — на 20 сантиметров длиннее. Никаких дефектов на заготовке быть не должно, даже маленьких сучков.
  2. Древесину нужно просушить. Но перед этим очищаем ее от коры, раскалываем чурку по центру. Время выдержки — оптимально 2 месяца. Температура — 25 градусов. Процент влажности — не более 15 единиц. Перегрев или лишняя сырость — причина быстрой деформации.
  3. Создание формы инструмента. Понадобится нож, позволяющий быстро убрать все лишнее. Но, скорее всего, без стамески или небольшого молотка обойтись не получится. Если вы новичок, то на третий шаг пару часов потратить придется. У опытного человека строгание топорища занимает полчаса.
  4. Насаживание и фиксация топорища. Вспомогательные элементы — эпоксидная смола, марля. Далее ожидание в несколько дней — позже уже можно колоть дрова. Для надежности стоит забить клин (особенно, если впереди инструмент ждут сложные работы).
  5. Осталось отшлифовать топорище, покрыть лаком. Используйте только качественную наждачная бумагу. Нужны противокоррозийные смеси для долговечности топора. Лак — это визуальная составляющая. Она важна, если вы планируете дарить собственноручно сделанный инструмент.

Для подарка было бы неплохо сделать кожаный чехол. Это достаточно просто. Понадобится 30×30 кожи, крепкие нитки (желательно капроновые) и шило.

jurnalstroyka.ru

Изготовление топорища

Процесс изготовления топорища фактически должен начинаться еще до приобретения топора: необходимо обзавестись качественной березовой доской толщиной 35—40 мм, которую надо не спеша тщательно просушить. Топор достаточно иметь массой не более 1,5 кг. Замечу, что может случиться и так, что, приобретя насаженный топор, вы почувствуете, что топорище маловато. В этом случае можно изготовить топорище заново, а на освободившееся насадить топор массой поменьше.

Конфигурацию топорища не следует стремиться делать с чрезмерным изгибом. Материалом для топорища такого вида должна служить свилеватая заготовка из части березы, близкой к корневищу. А так как для вас топор, по-видимому, не является, так сказать, основным кормильцем, то можно обойтись и более простой конфигурацией топорища.
В качестве шаблона можно использовать форму понравившегося вам топорища (рис. 1). Заготовку лучше всего выпилить из доски электролобзиком, при этом припуск по сторонам нужен очень незначительный, так как чистота распила исключительно высокая, да и точность пиления тоже. Припуск по переднему и заднему торцам нужно иметь более значительный.

alt

При черновой обработке заготовки излишний материал по ее ребрам можно снять на дисковой пиле. Вначале обработки подгоняется насадочная часть топорища при помощи стамески, рубанка, драчевого напильника и киянки, с помощью которой заготовку загоняют в проушину топора (рис. 2,а). Ручку топорища обрабатывают после предварительной насадки топора и, как говорится, по руке. Инструменты те же плюс шкурка для шлифовки.

alt

В передней торцевой части обработанного топорища делают распил, который слегка надкалывают стамеской. Затем топор насаживают окончательно, выступающую часть топорища обрезают слесарной ножовкой и забивают заостренный клин, изготовленный из стали толщиной 3 мм (рис. 2,6). После того, как клин войдет в топорище на необходимую глубину, его выступающую часть отпиливают на расстоянии примерно 5—6 мм от торца. Замечу, что выступающая часть клина не будет серьезной помехой в работе, однако впоследствии, по мере появления расшатывания топора, что может произойти по разным причинам, можно будет забить клин окончательно, вновь четко зафиксировав топор.

Только после этого отпиливают торцовую часть рукоятки, а поверхность топорища пропитывают олифой или покрывают масляным лаком. Следует отметить, что иногда береза имеет повышенную склонность к растрескиванию. Когда это свойство обнаружено на стадии изготовления, близкой к финишной, опасные зоны вблизи заднего торца можно укрепить, просверлив отверстия диаметром 8 мм в направлении, перпендикулярном направлению слоев. В них с клеем ПВА забивают искусственные сучки — нагели, изготовить которые следует из менее твердой древесины.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как качественно насадить топор на топорище своими руками

Загрузка…

Хорошее качество ручного инструмента считается наиболее главным критерием при его выборе. Удобный и практичный инструмент способен увеличить производительность труда, облегчит его и исключит многие виды травм. Наиболее это применимо для такого орудия, как топор. Его применение предусматривает большую динамическую нагрузку, которая отличается огромной опасностью для человека. При неумелой работе с топором риск получения увечий возрастает многократно. Для исключения этого нужно сначала ознакомиться, как правильно насадить топор на топорище. А также в сети стоит поискать подробный чертеж топора.

Основные виды топоров

Сейчас выпускается больше десяти видов инструментов для рубки. Поэтому перед насаживанием топора на топорище, нужно узнать, к какому виду он относится. Основные виды такие:

  • плотницкие;
  • туристические;
  • боевые;
  • для колки дров.

Все топоры состоят из железной части и рукоятки, но любой тип отличается от остальных своей конструкцией и предназначением. К каждому типу необходимо применять особенные способы правильной насадки топора на топорище.

Способы насадки топора на топорище

Специалисты выделяют несколько способов закрепления топорища для топора с обухом:

  1. При помощи сварки. Этот способ может обеспечить прочность и надежность топора.
  2. Изготовление топора в виде цельного изделия. Этот способ характеризуется хорошей жесткостью и большой отдачей инструмента.
  3. Способ склеивания в специализированной камере с помощью эпоксидного клея. Для крепления топорищ используют полимерные материалы, склеить которые своими руками тяжело. Чтобы сделать такую работу, нужны специальные камеры для сушки.
  4. Закрепление обуха топора с рукоятью при помощи расклинивания. Подобный способ можно считать оптимальным для изготовления топора своими руками.

Для качественного исполнения работы необходима хорошая квалификация, некоторое количество времени и немного знаний о том, как сделать топор из дерева. Сделать это своими руками можно, имея специальные навыки и столярные инструменты. Когда рубящая часть из металла плохо закреплена на рукоятке или топор сильно износился, то процесс насадки и расклинивания стоит повторить.

Как насадить топор на топорище

Даже несмотря на легкость соединения с помощью насадки и расклинивания, сделать такую работу сложно. В ней есть небольшие нюансы, которые необходимо учесть. Чтобы упростить эту работу, специалисты предлагают пользоваться подробной инструкцией, которая включает в себя такие этапы:

  • подготовка к выполнению работы;
  • изготовление металлических и деревянных частей для расклинивания;
  • насадка и расклинивание.

Советы профессионалов могут помочь новичкам научиться, как качественно насадить топор на деревянное топорище своими руками.

Также рекомендуем прочитать:

Как сделать топорище

В самом начале нужно приобрести или сделать топорище. Для его изготовления, по мнению специалистов, оптимально подходит хорошо просушенная береза. Это дерево довольно популярное, потому что обладает многими нужными для этого характеристиками. При подборе хорошей ручки необходимо учесть ее форму и толщину. Стоит проверить будущее топорище на удобность обхвата. Неисполнение этой рекомендации может привести к необходимости при рубке делать неудобные дополнительные движения, что чревато уменьшением производительности труда.

Далее, нужно подогнать топорище под проушину металлического обуха. Этот процесс заключается в том, чтобы при помощи обычного ножа или прочего инструмента по обработке древесины обтесать топорище до необходимых размеров. Конические проушины принято считать оптимальными, потому что они обеспечивают самое качественное крепление. А также стоит сделать специальный пропил вверху ручки топора. Эту работу нужно выполнить в торце. Пропилом называется специальный продольный паз, выполненный с помощью ножовки. По желанию стоит сделать один или пару таких пропилов. Их количество зависит от того, как будет выполняться насадка изделия.

Специалисты считают, что оптимальным является продольный пропил с несколькими боковыми. Главным нюансом в этой работе является глубина и ширина пропила. Получившийся паз обязан полностью скрываться в проушине, потому что при расклинивании или во время работы рукоятка способна сломаться. Ее ширина обязана соответствовать максимальной толщине клиньев. Однако, они не должны проходить в пропилы очень легко или туго, потому что это приведет к раскалыванию рукоятки. Перед насаживанием топора на топорище, необходимо выровнять оси рукоятки и клинка.

Как изготовить клинья

Качественное крепление металлической части с топорищем возможно лишь при условии хорошего расклинивания. Для подобной работы будут необходимы специальные клинья из дерева или металла, которые можно купить в обычном магазине или сделать своими руками. Габариты и форма клиньев обязаны соответствовать типу пропила и материалу топорища. Клин из дерева лучше всего делать из хорошо просушенной березы. Металлический клин стоит изготовить из качественной жести.

Как забить клин в топорище

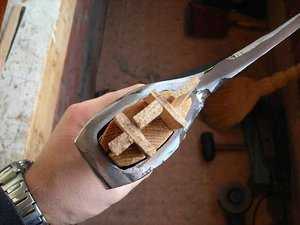

Забивка клина является простой работой. К ней нужно приступать, когда полностью изготовлены клинья и топорище. Сначала необходимо вбить продольный клин при помощи легких ударов небольшого молотка. Сильно стучать не надо, потому что так можно расплющить древесину, а это уменьшит надежность соединения. Когда клин полностью заполнит весь пропил, оставшийся материал необходимо обрезать при помощи полотна от ножовки. Работу можно считать выполненной, если в ходе испытаний посаженный на топорище обух не болтается и надежно держится.

Как выполняется расклинивание

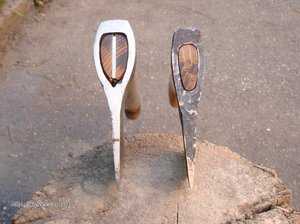

Многие новички думают, что клинья из дерева обязаны быть из такой же древесины, как и рукоятка. Однако это ошибочное мнение, потому что дерево должно быть очень прочным. Нужно учесть и направление древесных волокон, которое обязано быть параллельным спилу на топорище. Это сможет предотвратить поломку деревянного клина при вбивании в глубокий пропил. Поломанный клин не сможет хорошо распереть топорище. Оптимальным расклиниванием можно считать то, когда клин заполняет собой весь пропил и не выскакивает из него.

Изготавливая клинья очень важно, чтобы все габариты поперечных частей совпадали с величиной проушины. Иногда проушина может быть с небольшими зазорами. Устранить их можно при помощи обычного бинта, который пропитан эпоксидной смолой. Этот материал поможет защитить дерево от влаги и выполнит его армирование. Чтобы сделать армирование, нужно до насадки топора намотать пару слоев бинта вокруг топорища.

Эпоксидная смола заливается в сделанные пропилы и заполняет все имеющиеся трещины и пустоты. После того как она застынет, можно забивать клинья. Сначала вбиваются деревянные, а потом металлические клинья. Минимальное расстояние между клиньями должно быть около 0,4 сантиметра. Металлический клин необходимо загнуть так, чтобы он закрывал деревянный.

Особенности насаживания топора

Главные особенности насадки топора очень зависят от его размеров и формы. Для изделий старого образца характерна конусовидная форма металлической части, которая усиливает ее расклинивающие способности и позволяет избежать ошибок. Надевать топор необходимо так, чтобы торец топорища и клин выпирали за проушину на один сантиметр. При подобном способе насаживания человек сможет насадить разболтавшуюся железную часть на место, просто постучав топором о любую поверхность. Потом необходимо снова вбить клин, но намного глубже.

В плотницких работах часто применяется обратная посадка топора. Подобная посадка нужна, когда топор применяют не как основной инструмент, а как дополнительное орудие труда, чтобы подстругать или подтесать заготовку. Этот метод насадки часто применяют для колунов или кувалд, потому что в них не предусматриваются клинья, а нагрузка идет на самый край топорища, которое удерживает железную часть топора.
