Ручная помпа своими руками для откачки воды: Насос для откачки воды своими руками: 13 конструкций самодельных насосов

Мощный ручной насос для перекачки воды – самодельная помпа своими руками

Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.

Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.

Шаг 1: Материалы

Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:

• Двигатель постоянного тока на напряжение 18 В.
• Переходник ПВХ 50*32 мм.
• Заглушка ПВХ 50 мм.
• Переходник ПВХ 32*20 мм.
• Алюминиевый лист размером 60*60*1 мм.
• Фанерный лист толщиной 5 мм.
• Старая камера от велосипеда.
• Куча разных винтов и гаек.

Инструменты:

• Дрель со сверлами.
• Отвертка.
• Пила.
• Ножницы по металлу.
• Плоскогубцы.

Шаг 2: Делаем главную полость

Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.

Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.

Изготавливаем крышку.

1. Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
2. Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
3. Отрежьте лишнюю часть заглушки согласно рисунку.

Шаг 3: Отрезаем часть переходника

Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.

Шаг 4: Делаем выходное отверстие

Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.

1. Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
2. Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
3. Просверлите отверстие с помощью дрели и сверла.

Шаг 5:

Шаг 6: Устанавливаем выходную трубу

Смажьте края выходного отверстия клеем.

Возьмите выходную трубу и вставьте в выпускное отверстие.

Шаг 7: Делаем соединение на вал двигателя

Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.

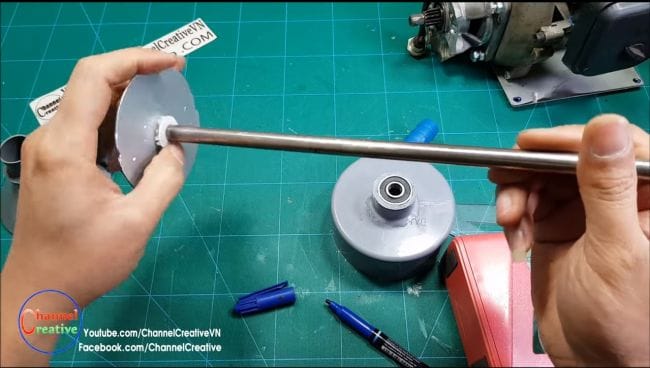

Шаг 8: Изготавливаем рабочее колесо

Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.

Изготовьте вал из алюминиевого листа по фотографиям.

Шаг 9: Вырезаем герметизирующую прокладку

Вырежьте из велосипедной камеры круглую прокладку.

Сделайте в прокладке три отверстия, так же, как и в крышке.

Шаг 10: Собираем

Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.

1. Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
2. Установите рабочее колесо на вал.

Шаг 11: Проверяем вращение

Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.

Шаг 12: Собираем корпус

Приклейте торцевую крышку к переходнику.

Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.

Шаг 13: Закрепляем помпу на фанерной подставке

Закрепите ваш водяной насос на фанерной подставке.

Шаг 14: Тестируем

Пришло время испытаний и наслаждений!

Ручной насос для перекачки воды из скважины своими руками

Главная » Насос

Насос

На чтение 5 мин. Просмотров 2.9k. Опубликовано 18.05.2019 Обновлено 02.12.2019

Для водоснабжения частного дома вы хотите при минимуме затрат качать воду из скважин? Да нет проблем, для такого запроса есть решение — можно своими руками сделать ручной насос для скважины. Ручной способ поднятия воды хорош тем, что дешёв и не требует электроэнергии. По этому в целях экономии денег, давайте сделаем своими силами насосную систему для качки воды.

Содержание

1. Особенности ручного способа подъёма воды
2. Преимуществ ручного насоса
3. Недостатки ручного насоса
4. Классификация ручных насосов
5. Поршневые насосы ручного типа
6. Штанговые насосы ручного типа
7. Как правильно выбрать ручной насос
8. Сборка и установка ручного насоса
9. Этапы создания самодельного ручного насоса (видео)

Особенности ручного способа подъёма воды

Чтобы в дальнейшем не жалеть потраченное время на изготовление ручного насоса для воды, давайте хорошенько всё обдумаем.

Если ваша система ещё на уровне планов и скважина не пробурена, то рекомендуем данные материалы для обязательного чтения:

• Как найти водоносный слой,
• Способы бурения скважины и их особенности.

Преимуществ ручного насоса

Постараюсь описать самые «жирные» и преимущественно важные характеристики:

1. Процесс установки самодельного агрегата прост, и не требует вовлечение специалистов;
2. Благодаря простате конструкции самодельного насоса, есть возможность произвести быстрый монтаж;
3. Для качки воды нужна только человеческая сила, то есть, полное отсутствие электроэнергии на участке;
4. Все части можно менять по отделенности, что проливает срок службы всей конструкции до не определённого времени;
5. Конечно же стоимость вашего самодельного механического насоса будет не сравнено ниже чем у электрических собратьев.

Недостатки ручного насоса

К недостаткам поршневого насоса для добычи воды из скважины можно отнести следующие пункты:

1. Механическое воздействия человека — не качаете руками, вода не льётся;
2. Низкая производительность — всё упереться в ваши физические силы;

Как вы можете заметить, при перекачке воды ручным способом минусов меньше, плюсов больше, по этому многие люди выбирают для скважины ручные насосы.

Классификация ручных насосов

Ручные насосы для выкачки воды из абиссинкой или любой другой скважины, выполняют одну функцию, но имеют две разновидности. Одни более простые, другие достаточно сложные, но подходящие под более сложные условия.

Поршневые насосы ручного типа

Чтобы понимать принцип действия поршневого насоса, нужно понять как он устроен. Давайте взглянем на картинку, чтобы разобраться есть ли возможность сделать ручной насос для воды своими силами или пойти в магазин:

Ручной поршневой насос можно собрать своими руками

При использование поршневых насосов — глубина скважины до зеркала воды должна составлять не более 10 метров.

Теперь давайте разберём что происходит внутри насоса в момент откачки воды из абиссинской скважины. Нужно взять в руки металлическое коромысло и делать им движения вверх, в низ. Таким образом при движение поршня вниз клапан выпускает излишки воздуха, а при поднятии вверх образует вакуум, который вытягивает воду из скважины на поверхность. Конечно же после появления струи воды из ручного насоса, нужно продолжать качать, иначе водичка перестанет течь.

Как работает поршневой насос

Поршневые насосы так же называют вакуумными.

Штанговые насосы ручного типа

Если на вашем участке земли водоносный слой проходит на уровне от 10 до 30 метров. То для перекачки воды из скважины вам понадобиться глубинный штанговый насос. Давайте рассмотрим конструкцию данного агрегата, чтобы понять, сделать штанговую помпу своими руками или приобрести в магазине.

Главным отличием штангового насоса от поршневого, то что вода вытягивается более длинной штангой на конце которой имеется поршень. По сути это та же поршневая помпа, которая имеет более длинную штангу, и увеличенное коромысло.

Водяной насос для скважины следует устанавливать на обсадную трубу 100 миллиметров, а производительность сей агрегата равна 40 литрам в час.

Как правильно выбрать ручной насос

Чтобы определиться с выбором ручного насоса нужно рассмотреть ряд положений:

1. Глубина водяной скважины. Если не глубже 10 метров, то для перекачки грунтовых вод подходит обычная поршневая система. Еже ли у вас история с абиссинкой скважиной, у которой глубина варьируется от 10 до 35 метров, то тут нужен штанговый насос.
2. Диаметр скважины — существует минимум, это 4 дюйма (10,16 сантиметра). При данном диаметре отверстия в земле, вы сможете установить насосную систему ручного типа.
3. Период использования — определитесь, вам нужен круглогодичный или сезонный вариант. В продаже имеются пластиковые ручные насосы, которые подходят для летнего периода, при этом их цена гораздо ниже, чем у круглогодичных металлических насосов.

Сборка и установка ручного насоса

Собрать ручной насос для воды своими руками сможет любой желающий мужчина или женщина. Следуйте инструкции и всё получиться:

Все размеры указаны в деталей ручного насоса сантиметрах

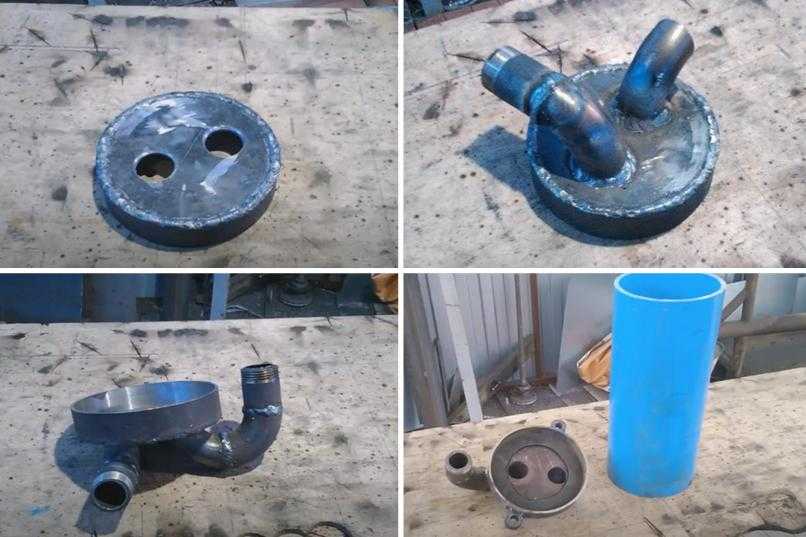

• Корпус. В качестве корпуса можно применить гильзу от дизельного мотора или взять металлическую трубу. Требуется длинна от 60 до 85 см. , а диаметр не менее 8 см. Внутреннюю часть заготовки следует проточить на токарном станке. Гладкая поверхность внутренней части цилиндра увеличит коэффициент полезного действия самодельного ручного насоса.
• Крышку можно выполнить из металла или пластика. Понадобиться сделать два блина по размерам внешнего диаметра цилиндра. Верхняя крышка должна иметь отверстие под шток, а нижняя под клапан.
• Поршень можно изготовить из пластика, дерева или металла. Главное чтобы поршень был оснащён уплотнительной резинкой, иначе подача воды будет слабой.
• Шток изготавливают из металла или пластика. Часто в ход идёт полипропиленовая труба.
• На нижнюю крышку монтируется клапан.
• Входная труба должна быть из стальной трубы, и крепиться она к нижней крышке.
• Производим сварочные работы, а после покраска и декорирование.

Этапы создания самодельного ручного насоса (видео)

Ручной скважинный насос можно выполнить из пвх трубы и всё лето наслаждаться бесплатной водой на дачном участке.

Оцените автора

( 2 оценки, среднее 5 из 5 )

Как установить ручной насос для скважин: пошаговое руководство

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручные насосы для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть сложной и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Как установить собственный ручной насос для глубинной скважины

Шаг 1: Подтвердите установку трубопровода скважины

Большинство установок скважинных насосов достаточно просты, чтобы домовладельцы могли выполнять их самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы бы посоветовали связаться со специалистом и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.

После этого им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это сами. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Во-первых, , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

Шаг 2. Получите инструменты

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.


Вот список всего, что вам понадобится:

• 1 набор шестигранных ключей (1/4”, 3/16”, 5/32”)
• 2 плоскогубца для блокировки канала (они должны быть достаточно большими, чтобы удерживать трубу диаметром 1,75 дюйма)
• 2 ключа с тисками
• Тефлоновая лента
• Разбавленный раствор отбеливателя
• Кусачки или инструменты для зачистки проводов (нужны только в том случае, если вы устанавливаете ручной глубинный насос рядом с погружным скважинным насосом)
• Противозадирная смазка Permatex (подойдет небольшой тюбик)
• Резьбовой фиксатор Loctite (средняя прочность)

Шаг 3.

Осмотрите колодец

Снимите крышку колодца и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.

Шаг 4. Замена существующей крышки скважины

Если в вашей скважине уже есть электрический погружной насос, вам нужно будет заменить его новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.

Колпачок для безамбарного колодца

Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда вы закончите, снова подключите электрический ток и запустите существующую помпу, чтобы убедиться, что она работает правильно.

Механически обработанная крышка колодца

Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.

Шаг 5. Установите цилиндр ручного насоса

Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем вверните отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.

Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.

Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод

Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.

Шаг 7: Установите головку насоса

Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.

Шаг 8. Накачивайте воду

Вам потребуется 7–10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может потребоваться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!

Часто задаваемые вопросы о ручных насосах для глубоких скважин

Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?

Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.

Q2. Каково нормальное положение рукоятки насоса?

Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.

Q3. Не замерзнет ли мой скважинный насос зимой?

Вода в вашем скважинном насосе, вероятно, не замерзнет, ​​поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.

Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?

Да, посмотрите канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубокой скважины.

Подведение итогов

Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.

Удачи в установке ручного насоса! После его завершения вы можете перестать беспокоиться о доступе к воде из скважины, когда она вам понадобится.

Добавление ручного насоса к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильный ледяной шторм отключил электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего скважинного электрического насоса. Пока мы шарили по освещенному свечами дому, не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в унитазе или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы могли когда-либо хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Я тогда вспомнил, что когда я был подростком, один из наших соседей приделал рабочий ручной насос к своему скважинному электронасосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере изучить возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку.

.)

Для установки ручного устройства мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для крепления отводную трубку к насосу) и два 1 1/4″ хомута для шланга (один я использовал, чтобы закрепить отводную трубку на пластиковом адаптере, а другой временно прикрепил отводную трубку к крышке колодца, чтобы трубка не «случайно» упасть в обсадную трубу, пока собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки аппарата, была кольцевая пила с долотом 1 1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
