Активный Сабвуфер! Чертежи, схема, инструкция!

Часто можно встретить мнение, что сабвуфер — удел домашних кинотеатров, чтоб «бабахало» и «гремело» под киноряд. А еще говорят, что в Hi-Fi-системе сабвуфер только испортит звук. Но когда продвигающим подобные утверждения задаешь уточняющие вопросы — чаще всего оказывается, что сами они не имели опыта в сооружении того же трифоника. Либо же имели, но настройке и доводке «до ума» не уделялось должного внимания. Хотя даже в кинотеатральной системе установка и настройка сабвуфера — не совсем простое занятие. А в трифонике и подобных системах — тем более.

Так что же делать, чтобы с помощью сабвуфера получить прирост качества звука? Или, может, не стоит овчинка выделки?

Заинтересовала меня данная тема не без повода — имею в своем распоряжении пару полочников. В принципе, в их звучании мне всего достаточно. Но, послушав однажды правильно настроенный трифоник, по возвращении домой понял, что чего-то в звуке моих полочников явно не хватает.

Думаю, читатель уже догадался, о чем я — не хватает того объема и полноты звука, которые появляются, когда частоты от 60 Гц и ниже имеют хорошую опору. Сразу стоит отметить, что далеко не все напольные АС с вменяемым бюджетом могут себе позволить столь низкий бас без потери плотности и тела. Поэтому для большинства владельцев напольников эта тема тоже актуальна.

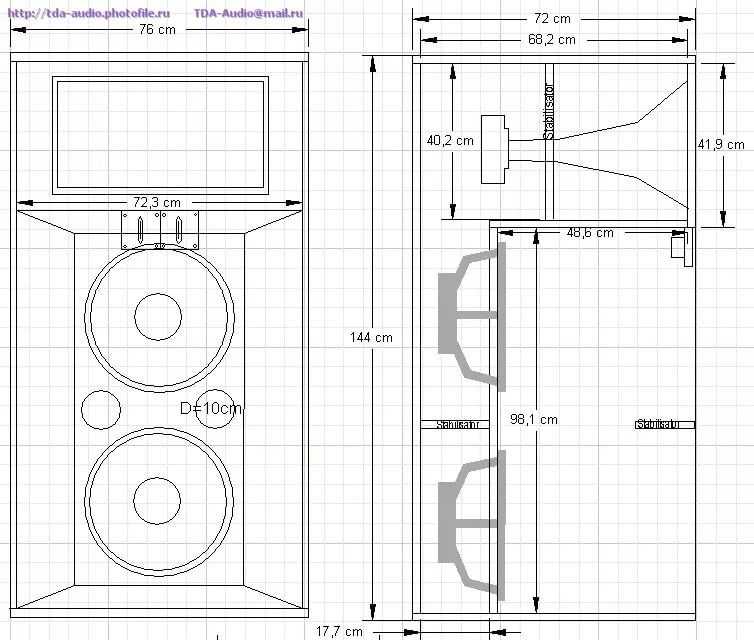

Оформление сабвуфера

Тут не получится всё максимально подробно описать, да ещё и так, чтобы каждому было понятно. Не все разбираются в такой сложной технике на одинаковом уровне.

Обратите внимание!


  • Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

  • Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

  • Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

Чтобы более подробно и доступно понять всё оформление динамиков, звуковых карт, различных аксессуаров, входящих в состав сабвуфера, следует найти на просторах интернета специальные технологические карты и схемы. Сделать это можно на любом тематическом форуме или ресурсе, или просто на случайном сайте на просторах сети.

На подобных изображениях во всех подробностях описывается структура и устройство подобной техники. Присутствуют условные обозначения, стрелки и расшифровки всех аббревиатур.

В целом, всё для того, чтобы вам было максимально понятно и доступно изучать этот вопрос. Чертежи и схемы для сабвуфера лучше брать готовые, чем делать своими руками.

Малогабаритный сабвуфер для компьютера

Персональные компьютеры являются не только средством для работы, общения, «прогулок» по интернету, но и полноценными мультимедийными центрами. С их помощью можно создавать свои фонотеки, переписывая из сети музыкальные альбомы, клипы и целые концерты. Поэтому домашний компьютер нуждается в качественной акустической системе. Среди промышленных моделей не всегда удаётся выбрать то, что нужно и многие собирают малогабаритный сабвуфер для компьютера своими руками. Прежде чем приступать к работе, нужно выбрать подходящий динамик и подготовить материал для изготовления ящика. Если планируется изготовление активной акустической системы, то понадобится усилитель низкой частоты, который так же можно сделать самостоятельно. Собрать своими руками сабвуфер для компьютера, можно используя МДФ или многослойную фанеру в качестве материала для корпуса.

Динамик

Динамик, по сути, является одной из самых простых по устройству комплектующих сабвуфера. Но, это идёт вразрез с тем, что динамик — самая важная часть всего механизма.

Динамики подразделяются на несколько разделов по разным параметрам. Во-первых, стоит выделить разделение динамиков по частотности. Конкретно в нужных вам сабвуферах применяются именно динамики с низкой частотностью.

Низкочастотные динамики с частотой ниже 150 Гц регулярно используются и встраиваются практически во всех сабвуферах, которые можно использовать для обустраивания домашнего кинотеатра.

Обратите внимание!


  • Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции

  • Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания

  • Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Динамики продаются не по отдельности, а со специальными инструментами, которые после установки создают специальное акустическое оформление. Это позволяет создавать качественный и чистый звук, который будет приятно слушать и он будет радовать вас при домашнем просмотре фильмов или сериалов.

Динамики применяются не только в домашних кинотеатрах. Так же, подобную технику закупают при обустраивании музыкальных и звукозаписывающих студий, устанавливают в автомобилях для громкого проигрывания музыки.

Виды акустического оформления могут быть разными, но всё-таки не стоит приобретать дорогое профессиональное оборудование. Это делается для того, чтобы в случае вашей ошибки, не было жалко много потерянных средств.

Обратитесь к помощи специалистов и специальных технических служб. Да, приходится немного потратиться, но это того стоит, так как по итогу вы получите качественный сабвуфер, который будет дополнять ваш домашний кинотеатр и исправно работать долгое время.

Установка автомобильного сабвуфера

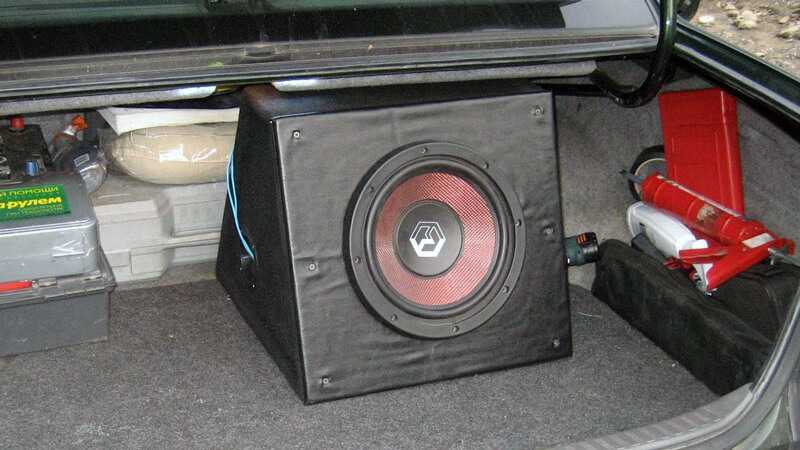

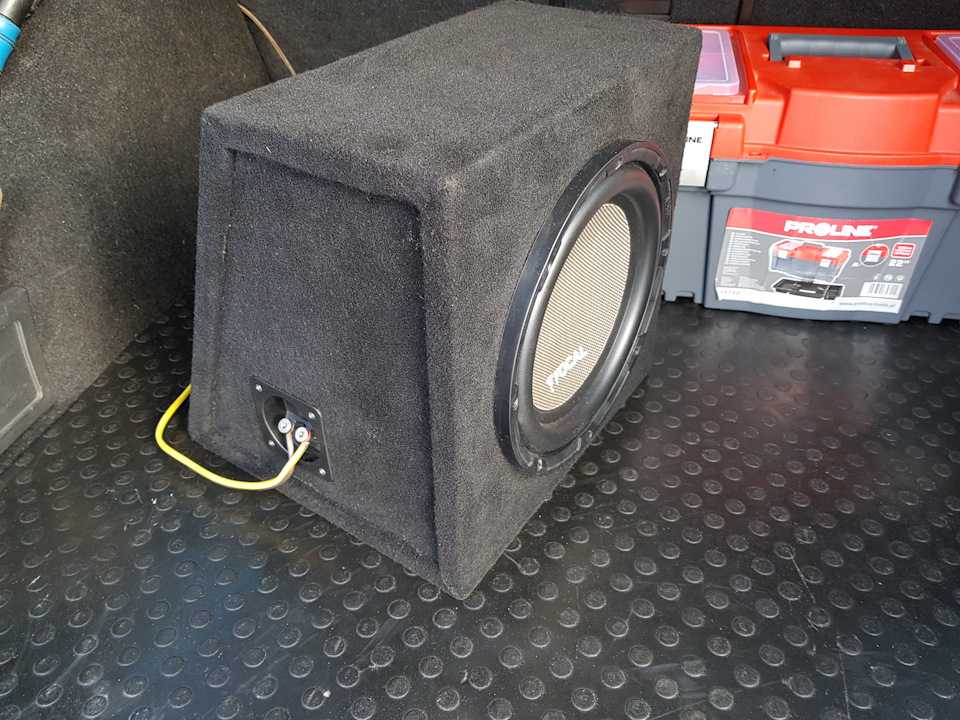

Сабвуферы в машину своими руками ставятся преимущественно в грузовой отсек. Есть и другой, менее популярный вариант, когда это приспособление крепится прямо по сиденье водителя. В обеих позициях обеспечивается отличная слышимость, акустика и качество звука, которое позволит без проблем слушать музыку в машине.

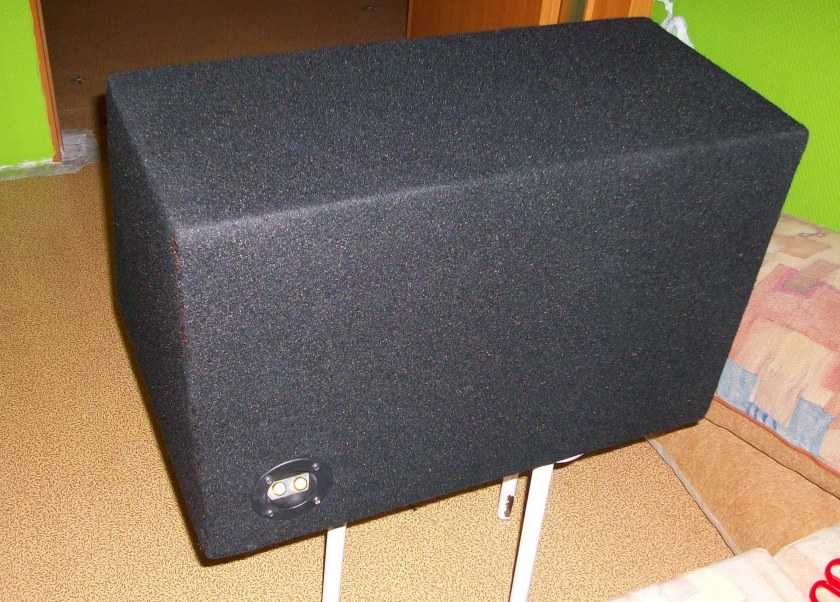

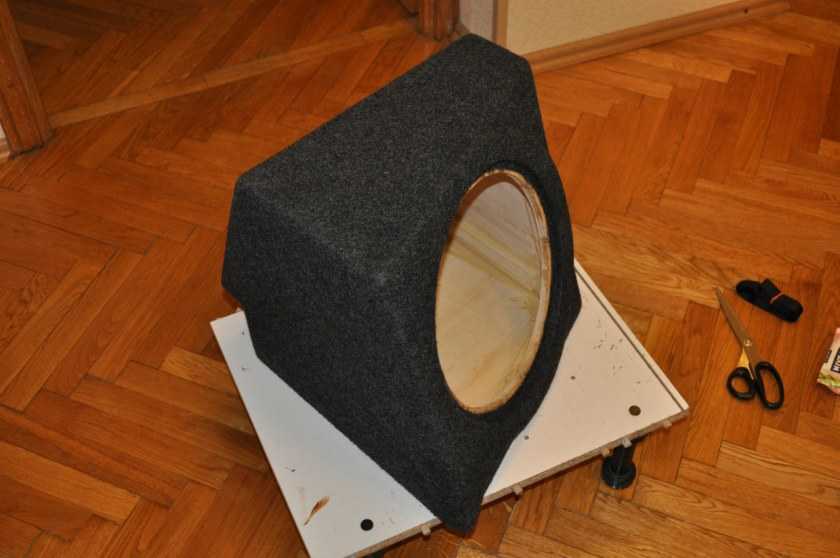

Конечно, сабвуферы под сиденье своими руками будет выглядеть лучше, нежели его аналог.

Преимущество установки сабвуфера в машину в том, что он не требует определенных дополнительных аксессуаров. Вам даже не нужно будет убирать какие-то составляющие вашего автосалона.

Типы сабвуферов в автомобилях бывают разные. Самым популярным являются экземпляры типа стелс. Они отличаются чистым звуком, независимо от басистости. Так , они довольно органичны, что следует из названия.

Установка автомобильный сабвуферов типа стелс не вызовут у вас абсолютно никаких проблем и поломок. Достаточно только подобрать подходящий по форме и размерам экземпляр и закрепить его плотно в салоне машины при помощи специальных креплений.

Сабвуфер своими руками в машину — это просто и очень эффектно.


Тонкая доводка

Итак, место для нового компонента найдено. Настало время доводки сабвуфера до приемлемых показателей количества баса и уровня громкости относительно общей системы. Для этого все современные сабы оснащены как минимум двумя регулировками: это уровень громкости и частота среза.

Для кино важно эффектное и масштабное озвучивание происходящего на экране. Также важно, чтобы сабвуфер и остальные компоненты системы минимально вмешивались в работу друг друга. Здесь кинотеатралам на помощь приходит внутренний функционал ресиверов. Воспользуйтесь встроенным в ресивер кроссовером, чтобы отсечь от фронтальных и тыловых колонок ненужный диапазон частот.

Если ваша акустика напольная — установите для нее нижний предел примерно в 80 Гц. Если вы используете полочные колонки — оставьте им звуки где-то от 100 Гц и выше. Для сабвуфера же, в свою очередь, установите такие же верхние лимиты: 80 или 100 Гц, соответственно. Касаемо уровня громкости сабвуфера — для начала установите регулятор на треть от возможной мощности. Далее, уже в «полевых» условиях, вы поймете, нужно ли добавить ему громкости или же наоборот — немного отнять.

В Hi-Fi-системе настройка саба отличается. Сперва нужно выяснить, какой частотный диапазон доступен для конкретной АС, которую мы хотим объединить в трифоник. Интересен нам, прежде всего, нижний порог АС. По нему и ориентируемся: если это, допустим, 40 Гц — сперва попробуйте установить срез сабвуфера на 40–60 Гц, чтобы образовалась некая «накладка» и плавная стыковка частот саба и акустики. Можно экспериментировать и поднимать частоту среза еще выше — вплоть до 100–120 Гц.

Здесь результат будет зависеть от того, насколько плотно ваши АС могут играть на той или иной частоте в нижнем регистре. В результате, можно получить как переизбыток верхнего баса, так и приятное его уплотнение, лучшую телесность и полновесность звука. Но по итогу такой настройки, скорее всего, нужно будет убавить уровень громкости сабвуфера. А это, в свою очередь, приведет к ослаблению звучания самых нижних частот, на которые способен ваш саб.

Также существует альтернативный вариант настройки, когда срез сабвуфера устанавливается в его минимальное положение, а тонкая доводка происходит регулировкой уровня громкости саба относительно стереопары. В этом варианте лучше звучат самые нижние герцы — сабвуфер не возьмет на себя ношу АС, или же возьмет, но только ее малую долю. Такой метод рекомендует одна из фирм-производителей сабвуферов.

В конечном итоге, в плане настройки «референсом» считается такое сочетание звука, когда сабвуфер и акустика дополняют друг друга и становятся на слух «одним целым». Но и вкусовые предпочтения никто не отменял: в любом случае, главное — чтобы нравилось лично вам.

↑ Сабвуферный усилитель

Сразу скажу, что оконечный усилитель мощностью 50 Ватт у меня уже имелся. Сделан он был по схеме из датагорской статьи Гитарный мини-стек Dirty Dragonfly. Да, схема чисто гитарная, но я не просто скопировал, а немного модифицировал под свои нужды. Чистый канал переработал под сабвуфер. Входной и межкаскадный конденсаторы заменены на 0,47 мкФ.
Данный вариант прост, но подходит только в случае наличия многоканального источника сигнала, например, компьютера и наличия в звуковом файле дорожки с выходом на сабвуфер.

Как из пассивного сабвуфера сделать активный: инструкция

  • 1 Понятие сабвуфер

  • 2 Разница

    • 2.1 Пассивный

    • 2.2 Активный

  • 3 Переделка

    • 3.1 Расчет показателей

      • 3.1.1 Измерение

      • 3.1.2 Второе значение

      • 3.1.3 Эквивалентный объем

    • 3.2 Переделка корпуса

  • 4 Электрическая схема активного сабвуфера

Как из пассивного сабвуфера сделать активный

Как из пассивного сабвуфера сделать активный, часто спрашивают новички, заинтересованные в усовершенствовании автомобильной акустики. Если знать разницу между этими видами динамика, то процесс переделки не составит никакого труда.
Сложность процесса того, как сделать из пассивного сабвуфера активный, заключается в том, что надо суметь определить разницу в звучании и произвести правильные расчеты.

Понятие сабвуфер

Как переделать пассивный сабвуфер в активный

Новичку полезно будет знать, для чего вообще предназначен этот динамик. Нельзя ли просто использовать пару многоголосых динамиков и спокойно наслаждаться полноценным звучанием? Оказывается, нет.

Примечание. Как известно, сабвуфер предназначен для воспроизведения низких частот, которые имеют низкую локализацию. Если бы не было одного динамика, заключенного в отдельный корпус, то было бы сложно определить, из какой точки идет звук. Он будет казаться не реальным, слишком объемным и обволакивающим.

Кроме того, если раньше, когда не был придуман сабвуфер(см.Как сделать сабвуфер: дельные советы), колонки для воспроизведения различных частот, в том числе и низких, должны были быть громадными и дорогими, то с появлением отдельного саба все значительно упростилось, как в плане объема, так и себестоимости.

Схема динамика

Разница

Сабвуфер активный и пассивный

Итак, сабвуферы предназначены для воспроизведения низких частот. Это понятно. Но зачем существуют пассивный и активный их виды? В чем отличия? Попробуем разобраться.

Пассивный

Этот саб по своей конструкции представляет собой низкочастотник, заключенный в отдельный корпус. Чтобы добиться требуемого звучания от него, придется его подключать к двум отдельным элементам: внешнему усилителю и кроссоверу(см.Расчет кроссовера для акустики своими силами).
Последний не что иное, как разделительный фильтр, распределяющий частоты и направляющий их на динамики.

Активный

Пассивный сабвуфер и активный сабвуфер

Этот вид сабвуфера уже имеет в своей конструкции встроенный усилитель. Также встроен внутрь его и кроссовер. Это избавляет пользователя от сложного процесса подключения и настройка динамика тоже осуществляется довольно просто.

Примечание. Отметим, что из-за наличия собственного усилителя, активный саб надо отдельно подключать к питанию.

Можно сказать, что активный сабвуфер, это тот же пассивный, но переделанный. Сегодня такой динамик пользуется большей популярностью, нежели пассивный.
С другой стороны, активные сабвуферы стоят дороже и далеко не каждый пользователь может позволить себе такое удовольствие.

Переделка

Как сделать пассивный сабвуфер активным

Некоторые пользователи, чтобы не переплачивать за активный сабвуфер, решаются сделать его сами из пассивного. Идея интересная и полностью оправдавшая себя на практике.

Примечание. Переделка пассивного сабвуфера в активный подразумевает подключение к усилителю мощности и кроссоверу, которые надо встроить в динамик. Только вот настройка эта требует специфических знаний.

Расчет показателей

Переделка по схеме

Если бы мы делали активный сабвуфер полностью с нуля, то в первую очередь, нужно было бы скачать из интернета или найти другим способом программу для расчета акустических оформлений.

Примечание. К примеру, это может быть Джи Би Эл Спикер, включающая в себя еще две независимые графические схемы, нужные для определения необходимого объема и размера копуса, а также позволяющие своими силами выбрать два направления для корпуса.

К тому же, надо было бы найти известные значения Тиля-Смолла. Они нужны, кстати, и в нашем случае.

Известные параметры Тиля-Смолла

Дело в том, что излучатели, установленные в динамике, могут не соответствовать вышеприведенным параметрам. И тогда придется все измерять заново.

Измерение

Начали:

  • Сначала измеряется резонансная частота Fs. Этот параметр указывает частоту без любого дополнительного оформления.
    Вычисляется Fs так: излучатель подвешивается в воздухе на большом расстоянии от посторонних предметов, чтобы на это значение не влияли внешние характеристики;
  • Лучше измерять резонансную частоту в свободном гараже или другом помещении. Динамик подвешиваем на потолок;
  • Открываем программу Тон Генератор на компьютере;
  • Начальная частота ставится на 10Гц, а затем плавно шагом в 1Гц увеличивается частота. Одновременно надо смотреть на показания вольтметра. Благодаря приведенному ниже графику, можно определить требуемое значение;

График резонансной частоты

  • Приблизительной частотой динамика Fs при шаге 1Гц станет максимальное значение вольтметра;
  • Чтобы вычислить точное значение, потребуется поменять частоту уже не на 1Гц, а на пять сотых его части.

Примечание. Некоторые считают, что сильно низкая резонансная частота идеальная для сабвуфера. Это так, но частично, ведь для некоторых оформлений такой низкий резонанс может привести к помехам.

Второе значение
  • Затем измеряется полная электромеханическая добротность Qts. Интересно, что добротность имеет два показателя: механический и электрический.
    Первый определяется выбором материала подвеса. Измеряется добротность часто кустарным методом: покачиванием. Низкое значение добротности сабвуфера – 0,3/0,35, а высокое – 0,5/0,6.
  • Электромеханическую добротность находят по формуле, где значениями будут выступать две составляющие, одна из которых ниже резонансной частоты, а другая выше.

АЧХ сабвуфера

Эквивалентный объем

Наконец, третье значение, которое нам нужно будет вычислить, это эквивалентный объем Vac:

  • Для определения такого объема понадобится ящик-фазоинвертор с отверстием. В пассивном сабвуфере от производителя уже согласован объем такого ящика в сравнении с диаметром динамика. Поэтому ничего лишнего делать не нужно;
  • Опять же, по программе Тон Генератор определяем значение, как и в случае с резонансной частотой. Только вычисления проводятся по следующей формуле:

Формула определения Vac

Переделка корпуса

Для того чтобы получить высококачественное звучание, одних вычислений мало. Надо тщательно подготовить корпус сабвуфера, переделав его под активный вариант.
Что мы добились вычислениями? Определили внутренний объем ящика, длину и диаметр фазоинвертора.

Примечание. Считается, что переделать пассивный сабвуфер в активный намного сложно, чем все сделать заново своими руками. Таким образом, делается самодельный ящик с нужными отверстиями.

Одно знать нужно обязательно: активный сабвуфер (его корпус) должен состоять из 2-х отсеков. Излучатель или громкоговоритель находится в одном из отсеков, а усилитель, кроссовер и блок питания в другом.

Примечание. Изнутри к стенкам отсека, где будут находиться усилитель, блок питания и разделительный фильтр, рекомендуется приклеить фольгу. Она устраняет отрицательное воздействие внешних полей и минимизирует уровень шума.

Активный сабвуфер изнутри с 2-я отсеками

Электрическая схема активного сабвуфера

Что касается электрической составляющей активного сабвуфера, то она прорабатывается по следующей схеме.

Электрическая схема активного сабвуфера

Состоит активный сабвуфер из 4-х блоков:

  • Summators – то есть блок сумматоров;
  • Subwoofer driver или блок кроссовера;
  • Power amplifier или блок усилителя;
  • Power supply или блок питания (взаимодействующий с блоком охлаждения).

Принцип действия основан на следующих этапах:

  • Сначала звук идет в первый отсек — блок сумматоров. Здесь происходит суммирование обоих каналов: правый/левый;
  • Далее звук передается в кроссовер, где формируется сигнал;

Схема фильтра сабвуфера

  • После этого только, как сформировался сигнал, он поступает в усилитель, а уже затем в излучатель.

Итак, мы выяснили, что переделка может быть осуществлена своими руками. В данном случае будет крайне полезно посмотреть видео обзор по теме или соответствующие фото – материалы.
Действовать надо строго по инструкции. Таким образом, если все удастся осуществить, мы неплохо сэкономим, ведь цена на активный сабвуфер довольно высока.

  • Автор: Григорий Романчук
